Теплый пол под плитку. Какой выбрать

Керамическая плитка — отличный вариант обустройства полов там, где на них приходится большая нагрузка. Речь идет о прихожих, коридорах, лоджиях, кухнях, ванных комнатах, каминных. Несмотря на легкость ухода и эффектность внешнего вида, плитка имеет один недостаток — она холодная. Особенно это неприятно, когда на улице конец осени, зима или ранняя весна. Но можно недостаток превратить в достоинство! Например, обустраивая специальные системы «теплые полы». Во тут-то плитке из керамики нет равных — она хорошо проводит энергию тепла, не усыхает, как полы из древесины, долговечна.

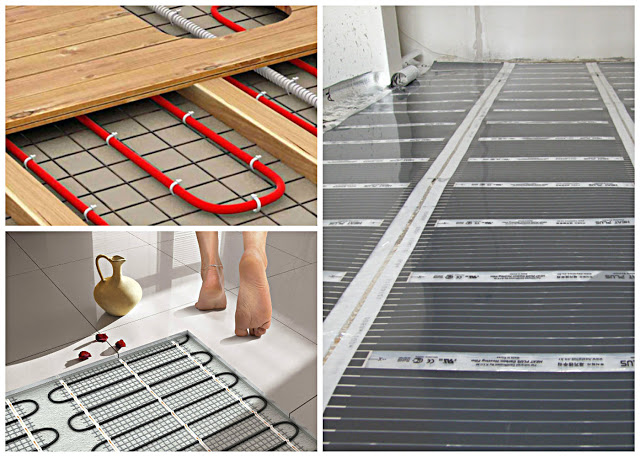

Самые распространенные варианты обустройства теплых полов под плитку, это:

• пленочные (инфракрасные) полы;
• кабельные полы;
• водяные полы.

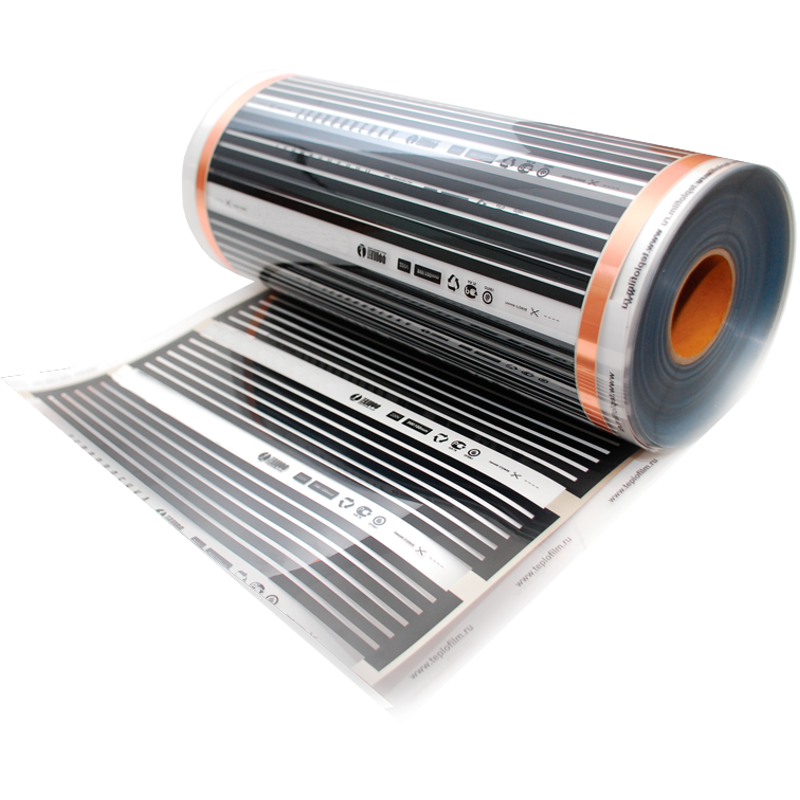

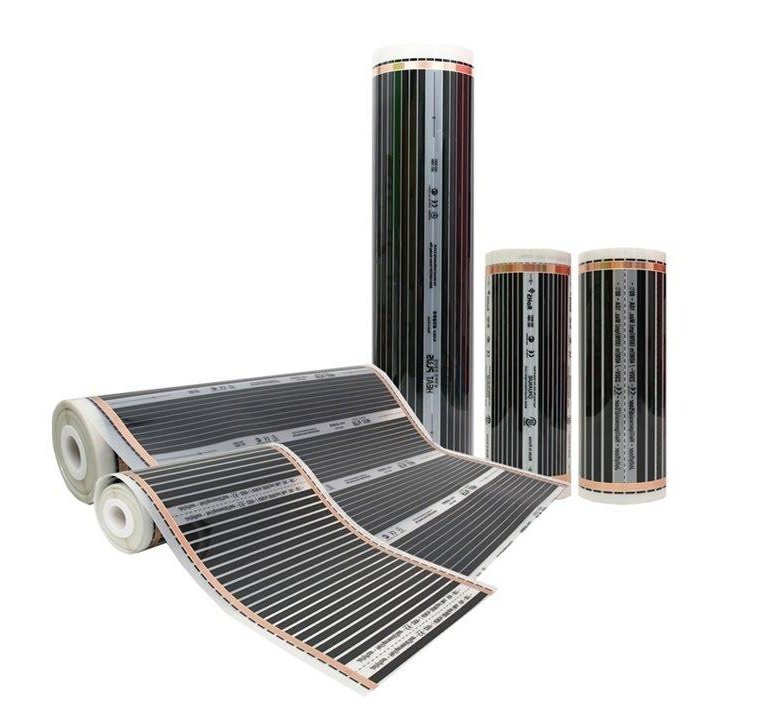

Что такое пленочный теплый пол

Пленочный теплый пол часто называют инфракрасным, хотя для любого теплого пола может подойти название инфракрасный, так как любое нагретое тело излучает в инфракрасном диапазоне. Пленочный теплый пол имеет в своей основе тонкую (около 1 мм) пленку, заполненную карбоновыми полосками, которые и выделяют тепло. Пленки имеют различные мощности на квадратный метр от 150Вт до 200Вт, укладываются они под ламинат или другое покрытие без заливки плиточным клеем или бетонной стяжкой. Если выбирается вариант с мокрой технологией отделки плитки, инфракрасный пол необходимо устанавливать после специальной подготовки (с монтажом гидроизоляционного слоя из полимера и жесткой основы, например, гипсокартонных плит). В результате, такой вариант получается хлопотным и долгосрочным.

Большим недостатком пленочных теплых полов является то, что они требуют дополнительной сборки, а также не имеют заземления, поэтому установка во влажных помещениях (ванные комнаты и т. п.), а также в любых помещениях, где существует возможность пролить воду на пол недопустима. Существует несколько мифов про полезность пленочных теплых полов для здоровья, про «биорезонансное» тепло и полезное инфракрасное излучение, которое они выделяют, в реальности все это является вымыслом и маркетинговым приемом для привлечения покупателей. При установке под любое покрытие тепло от пленки передается покрытию, а уже потом передается в помещение, поэтому, неважно какой теплоноситель под покрытием, результат один — теплый пол.

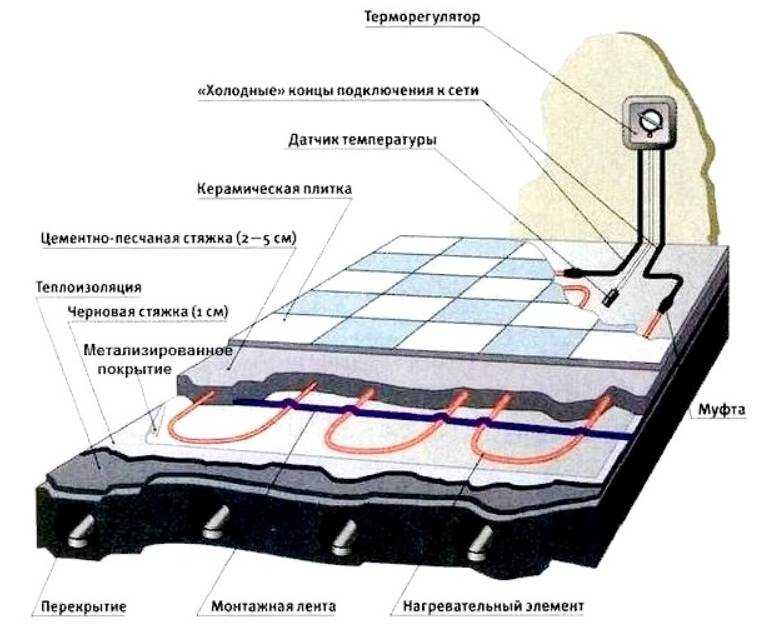

Кабельный теплый пол. Что это такое

Кабельный теплый пол делят на три вида:

1. Нагревательный кабель, его принято называть термокабель, толщиной около 7 мм, который монтируется в слой бетонной стяжки 3–5 см.
2. Нагревательный мат — термомат, толщиной всего 3 мм, уложенный на стекловолоконную сетку с определенным шагом, который устанавливается в слой плиточного клея и не требует поднятия уровня пола.
3. Нагревательный мат — термомат для сухого монтажа не требующий заливки, который устанавливается прямо под ламинат или паркетную доску.

Кабельный теплый пол является на сегодняшний день самым надежным вариантом устройства теплого пола в квартирах и загородных домах. Такие системы применяются в России более 20 лет и прекрасно себя зарекомендовали, многие производители дают гарантию на кабельные теплые полы более 10 лет, а шведский производитель THERMO дает пожизненную гарантию!

Установить систему теплого пола на основе термокабеля или термомата можно самостоятельно и довольно быстро. Термокабель укладывается на теплоизоляцию (пробка с фольгой или фольгированный пенополиэтилен) и крепится к монтажной ленте с определенным шагом укладки, между витками кабеля устанавливается датчик температуры пола, который подключается к термостату. Затем вся эта конструкция заливается раствором 3–5 см, а после укладывается финишное покрытие, плитка, керамогранит, ламинат и т. д. в качестве покрытия может подойти любой проводящий тепло материал.

Термоматы устанавливать еще проще, на подготовленную бетонную поверхность укладывается термомат заливается самовыравнивающимся раствором 3 мм и после того как раствор застынет, укладывается плитка или другое покрытие, которое проводит тепло. Существует также вариант, когда плитка укладывается сразу на термомат. Стоит также отметить что термоматы бывают разных мощностей, 130 Вт/кв.м — для стандартных помещений в качестве комфортного подогрева пола и 180 Вт/кв.м — для помещений с повышенными теплопотерями.

На вопрос что лучше: термокабели или термоматы, ответ таков: и то, и другое является лучшим решением, но термокабель имеет более широкое применение, такое как антиобледенение кровли и наружных площадей, полное отопление помещений и т.

д., а термоматы разработаны и применяются только для комфортного подогрева пола в отапливаемых помещениях.

Для сухих комнат
мощность термоматов
составляет

130 Вт/м2

Для повышенно влажных комнат
мощность термоматов
составляет

180 Вт/м2

Водяной теплый пол. Как он устроен

Теплый водяной пол состоит из следующих слоев:

• подложка с термостойкими характеристиками — ее задачей является снижение тепловых потерь;
• рабочая область — верхний слой плиты перекрытия, в котором вмонтированы трубчатые нагревательные элементы, то есть, «распластанный» радиатор, тепло от которого экранируется подложкой;
• облицовочный слой — отделка поверх рабочего слоя.

Водяные полы прочные, теплые. Но имеют и недостаток — они толстые и могут «украсть», примерно 1 кубометр пространства на каждые 10 квадратных метров помещения. Устройство теплых полов в квартирах с центральным отоплением требует разрешения коммунальной службы.

Теплые полы под плиткой — современное, удобное, эстетичное решение обустройства домов и квартир, не требующее установки батарей. Владельцу, имея общую информацию, остается решить, какую модель пола выгоднее укладывать в жилище: кабельную, водяную, инфракрасную.

hit

Швеция

Нагревательный мат Thermomat 130 Вт/кв.м

от 3900

hit

Швеция

Нагревательный мат Thermomat 180 Вт/кв.м

от 5535

new!

Швеция

Нагревательный кабель Thermo

от 2990

best

Швеция

Терморегулятор Thermoreg TI-200

2300

Понравилась статья? Поделитесь с друзьями!

Пленочный пол,теплый пол под плитку в Украине.

Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Теплый пол под плитку электрический FIX18 3,5м2(29,17мп) 525 ват греющий кабель Тепла підлога

На складе

Доставка по Украине

4 150 грн

2 490 грн

Купить

Брендова тепла підлога

Теплый пол электрический FiX Heat Корея под плитку 2м2 (4мп) 300 ват Корея

На складе

Доставка по Украине

3 805 грн

2 473.25 грн

Купить

Брендова тепла підлога

Теплый пол под плитку электрический FiX Heat 4м2 (8мп) 600 ват Корея Греющий мат ультратонкий

На складе

Доставка по Украине

6 123 грн

3 979.95 грн

Купить

Брендова тепла підлога

Теплый пол электрический Корея FIX18 4.5м2(37,5мп)675ват под плитку Тепла підлога

На складе

Доставка по Украине

5 043 грн

3 025.80 грн

Купить

Брендова тепла підлога

Электрический теплый пол под плитку FiX Heat 0,5м2(1мп)75ват Корея FEP нагревательный мат

На складе

Доставка по Украине

2 026 грн

1 316. 90 грн

Купить

Брендова тепла підлога

Теплый пол электрический Valmi Mat 2м² /400Ват/200Вт/м² кабельный мат под плитку с терморегулятором E 51

На складе в г. Киев

Доставка по Украине

6 200 грн

4 216 грн

Купить

Тепло Маркет

Нагревательный мат теплый пол под плитку Fenix LDTS М

На складе в г. Киев

Доставка по Украине

1 810 грн

Купить

Pol v Dom «Магазин-склад Теплых Полов»

Нагревательный мат теплый пол под плитку Hemstedt DH (Германия)

На складе в г. Днепр

Доставка по Украине

3 910 грн

Купить

Pol v Dom «Магазин-склад Теплых Полов»

Нагревательный мат Valmi Mat 1м² /200Ват/ 200Вт/м² электрический теплый пол под плитку с терморегулятором E51

На складе

Доставка по Украине

4 700 грн

3 055 грн

Купить

Тепло Маркет

Теплый пол под плитку нагревательный мат Easytherm 200 Вт/м²

На складе в г. Днепр

Доставка по Украине

1 609 грн

Купить

Pol v Dom «Магазин-склад Теплых Полов»

Пленочный теплый пол под ламинат 1,0 м² SH Korea. Полный комплект с программируемым терморегулятором.

На складе

Доставка по Украине

1 571 грн/комплект

1 335.35 грн/комплект

Купить

СЕКРЕТ КОМФОРТА

Пленочный теплый пол под ламинат 4,0 м² SH Korea. Полный комплект с программируемым терморегулятором

На складе

Доставка по Украине

2 994 грн/комплект

2 544.90 грн/комплект

Купить

СЕКРЕТ КОМФОРТА

Пленочный теплый пол под ламинат 6,0 м² SH Korea. Полный комплект с программируемым терморегулятором

Доставка по Украине

3 935 грн/комплект

3 344.75 грн/комплект

Купить

СЕКРЕТ КОМФОРТА

Пленочный теплый пол под ламинат 7,0 м² SH Korea. Полный комплект с программируемым терморегулятором

На складе в г. Киев

Доставка по Украине

4 312 грн/комплект

3 665.20 грн/комплект

Купить

СЕКРЕТ КОМФОРТА

Пленочный теплый пол под ламинат 8,0 м² SH Korea. Полный комплект с программируемым терморегулятором

На складе

Доставка по Украине

4 688 грн/комплект

3 984.80 грн/комплект

Купить

СЕКРЕТ КОМФОРТА

Смотрите также

Теплый пол под плитку Valmi Mat 3м² /600Ват/ 200Вт/м² двухжильный кабельный мат с терморегулятором E51

На складе

Доставка по Украине

7 520 грн

5 188.80 грн

Купить

Тепло Маркет

Теплый пол easyTherm EC18 + программируемый Wi-Fi регулятор.Комплект в стяжку и под плитку

На складе в г. Днепр

Доставка по Украине

4 030 грн

Купить

Pol v Dom «Магазин-склад Теплых Полов»

Теплый пол комплект easyTherm EC18 + механический регулятор. Для укладки в стяжку и под плитку

На складе в г. Днепр

Доставка по Украине

2 230 грн

Купить

Pol v Dom «Магазин-склад Теплых Полов»

Нагревательный мат для электрического теплого пола под плитку без стяжки готовый к укладке в плиточный клей

На складе

Доставка по Украине

1 180 грн/пог.м

790.60 грн/пог.м

Купить

Інтернет — магазин Дешево

Теплый пол электрический под плитку, нагревательный мат

Доставка из г. Львов

1 180 грн/пог.м

790.60 грн/пог.м

Купить

Інтернет — магазин Дешево

Греющий мат Valmi Mat 2,5м² /500Ват/200Вт/м² электрический тонкий теплый пол под плитку с терморегулятором E51

На складе в г. Киев

Доставка по Украине

6 460 грн

4 392.80 грн

Купить

Тепло Маркет

Двужильный электрический мат Valmi Mat 4м² /800Ват/ 200Вт/м² теплый пол под плитку с терморегулятором E51

На складе

Доставка по Украине

9 050 грн

6 154 грн

Купить

Тепло Маркет

ThermopadsFHMT-FP-200W//300 Вт, 1,5 м2 (0,5х3 м) теплый пол нагревательный мат под плитку

На складе

Доставка по Украине

по 3 500 грн

от 2 продавцов

от 3 500 грн

Купить

ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»

Thermopads FHMT-FP-200W/400Вт, 2 м2 (0,5х4 м) теплый пол нагревательный мат под плитку

На складе

Доставка по Украине

по 3 900 грн

от 2 продавцов

3 900 грн

Купить

ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»

ThermopadsFHMT-FP-200W/600 Вт, 3 м2 (0,5х6 м) теплый пол нагревательный мат под плитку

На складе

Доставка по Украине

по 5 200 грн

от 2 продавцов

5 200 грн

Купить

ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»

Thermopads FHMT-FP-200W/200 Вт, 1 м2 (0,5х2 м) теплый пол, нагревательный мат под плитку

На складе

Доставка по Украине

2 800 — 3 120 грн

от 2 продавцов

2 800 грн

Купить

ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»

Thermopads FHMT-FP-200W/800Вт, 4 м2 (0,5х8 м) теплый пол нагревательный мат под плитку

На складе

Доставка по Украине

по 6 600 грн

от 2 продавцов

от 6 600 грн

Купить

ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»

Комплект SunFilm 15м², инфракрасный электрический теплый пол под ламинат, линолеум, ковролин

Доставка по Украине

7 420 грн/комплект

6 307 грн/комплект

Купить

У КАМІНА

Комплект SunFilm 5м², инфракрасный теплый пол под ламинат, линолеум, ковролин

Доставка по Украине

2 820 грн/комплект

2 397 грн/комплект

Купить

У КАМІНА

Пленочный теплый пол под плитку: пошаговый монтаж

Кафельная и керамогранитная плитка является отличным материалом для напольного покрытия – долговечным и практичным. Единственный минус плиточных полов – коэффициент теплоотдачи.

Керамика не способна аккумулировать в себе тепло и сразу же отдаёт его окружающей среде, поэтому плиточные полы на ощупь всегда холодные.

Если в летний зной эту их особенность ещё можно рассматривать как плюс, то в холодное время года ощущение холодного пола создаёт определённый дискомфорт. Исправить ситуацию и сделать кафельную поверхность не только практичной, но и комфортной, поможет плёночный тёплый пол под плитку.

Содержание:

• Особенности эксплуатации плёночных тёплых полов
• Кафельная плитка и напольные системы обогрева
• Критерии выбора финишного покрытия
• Плитка и ИК полы – возможные подводные камни
• Способы монтажа ИК покрытий под кафель
• «Сухой» метод
• «Мокрый» метод

Особенности эксплуатации плёночных тёплых полов

Пленочные полы требуют минимальных трат на энергоноситель

Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.

Среди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.

1. По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
2. В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
3. ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.

В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.

Воздействие ик-волны сходно с действием солнечных лучей

Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.

Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.

В свою очередь нагретые предметы начинают передавать тепло воздуху в помещении, нагревая его. Это свойство в термодинамике называется эффектом вторичной конвекции.

Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.

Кафельная плитка и напольные системы обогрева

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Критерии выбора финишного покрытия

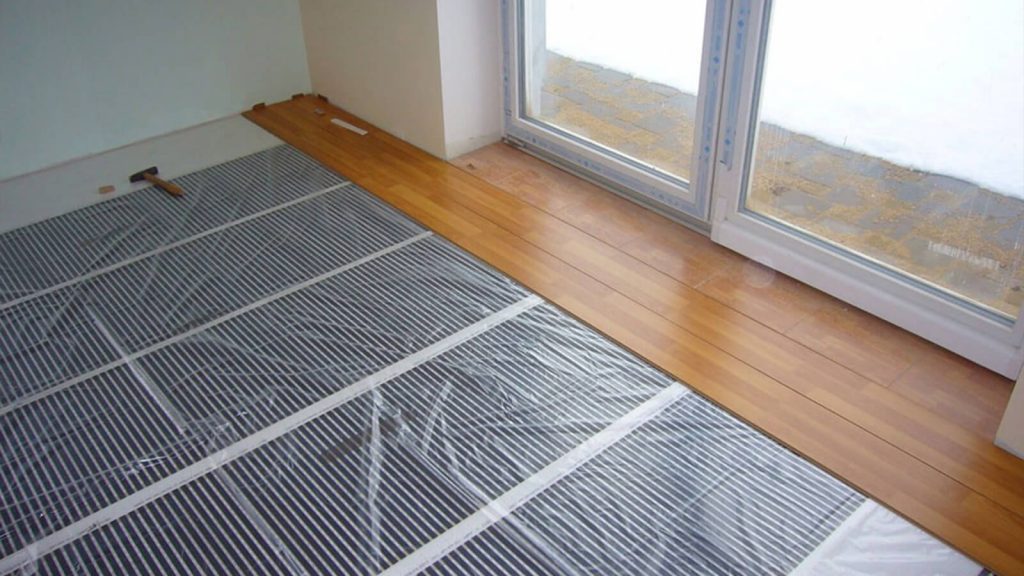

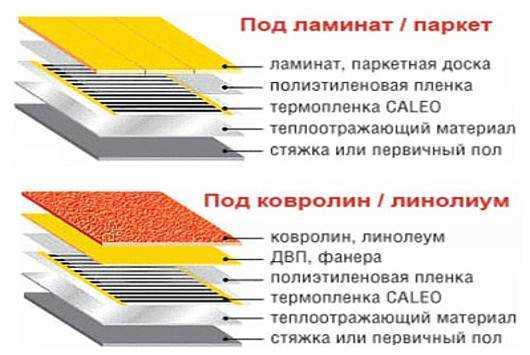

При укладке ламината на ИК-пол, рекомендуется настелить подложку

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность.

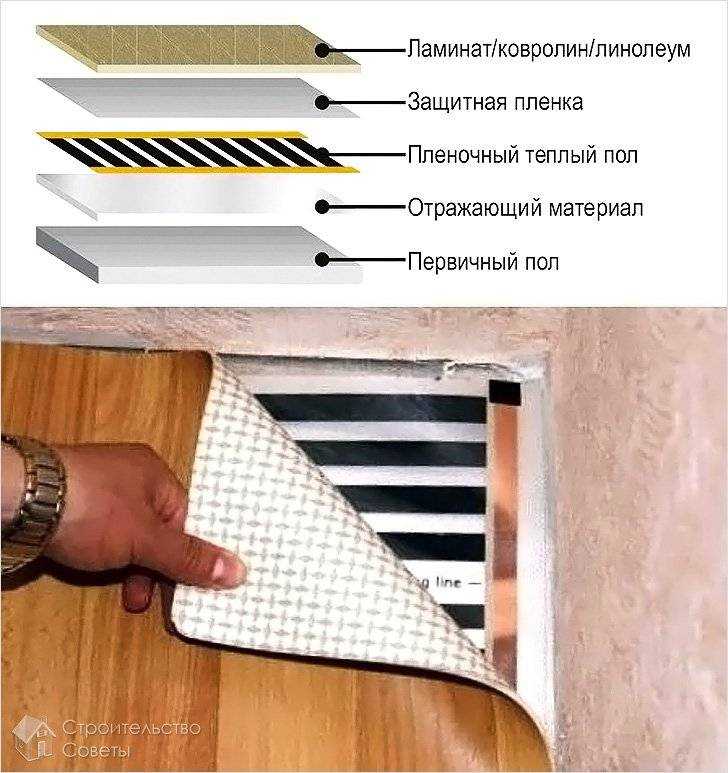

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Кафельное покрытие не обладает термозащитой

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

Монтаж инфракрасного тёплого пола под плитку может сопровождаться рядом проблем, как непосредственно при проведении работ, так и в процессе его эксплуатации.

Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки.

Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

Способы монтажа ИК покрытий под кафель

Несмотря на все запреты, для настоящих мастеров нет ничего невозможного.

В настоящее время разработано как минимум два основных способа укладки кафельной плитки поверх плёночного нагревательного покрытия.

Один из способов укладки получил название «сухого» благодаря тому, что ИК обогревательные элементы в этом случае не контактируют с бетонной стяжкой. Второй метод – «мокрый». В этом случае бетонный раствор заливается поверх обогревательной конструкции.

«Сухой» метод

Поверх ИК-пленки рекомендуют уложить защитную пленку и листы гипсокартона или МДФ

Сухой способ установки инфракрасного тёплого пола под плитку предусматривает следующие этапы работ.

1. Подготовительные работы. Тщательно выравниваем поверхность черновых полов, чтобы на ней не было бугров, ям, трещин и уклонов. Для этого можно устроить подстилающую бетонную стяжку или использовать самовыравнивающиеся смеси. Поверх чернового пола укладываем гидроизоляцию – для этого можно применить рубероид или обмазочные мастики. В крайнем случае, сгодится и обычная полиэтиленовая плёнка, уложенная внахлёст. Стыки следует заклеить широким скотчем.
2. Монтаж утеплителя. Теплоизоляционные материалы предназначаются для предотвращения «ухода» тепловой энергии в толщу черновых полов или плит перекрытия. В этом случае лучше всего использовать фольгированные материалы с теплоотражающими свойствами – пенофол, изолон и т.п. Они могут отражать до 90% попадающей на них тепловой энергии, что делает весьма эффективной термозащитой при использовании в комплексе с ИК-полами.

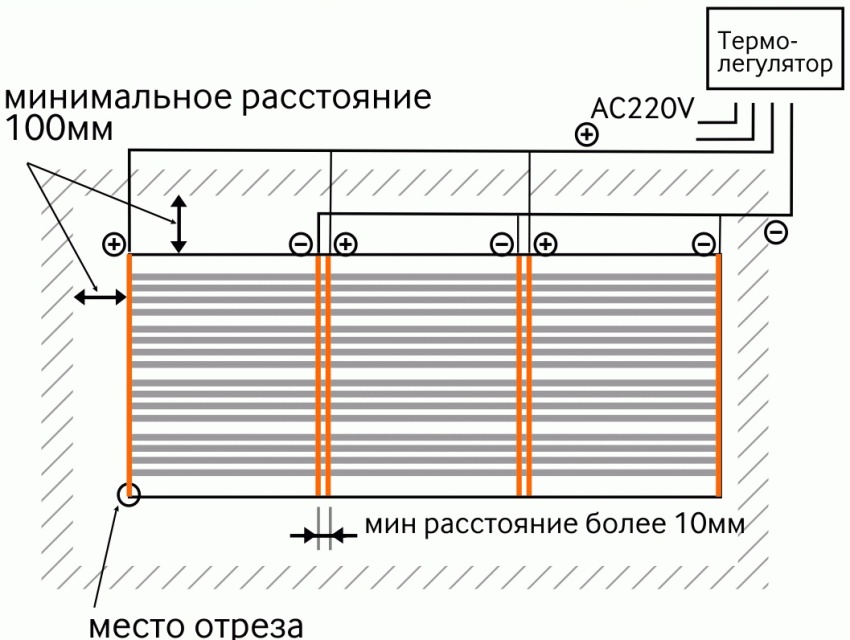

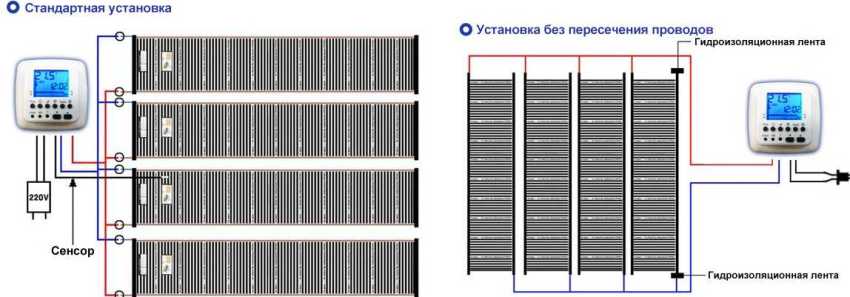

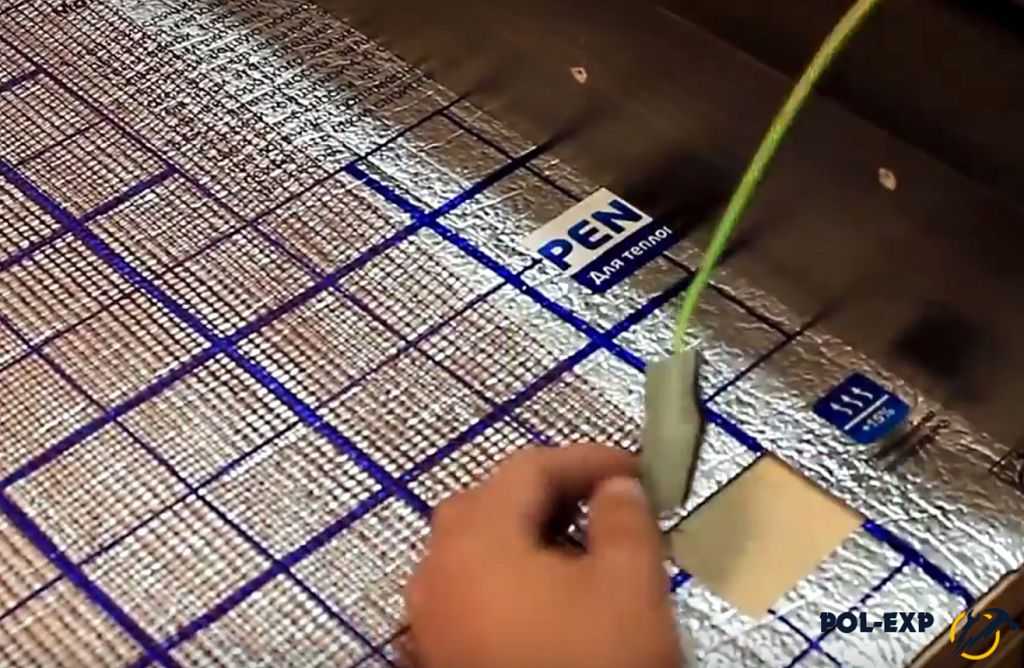

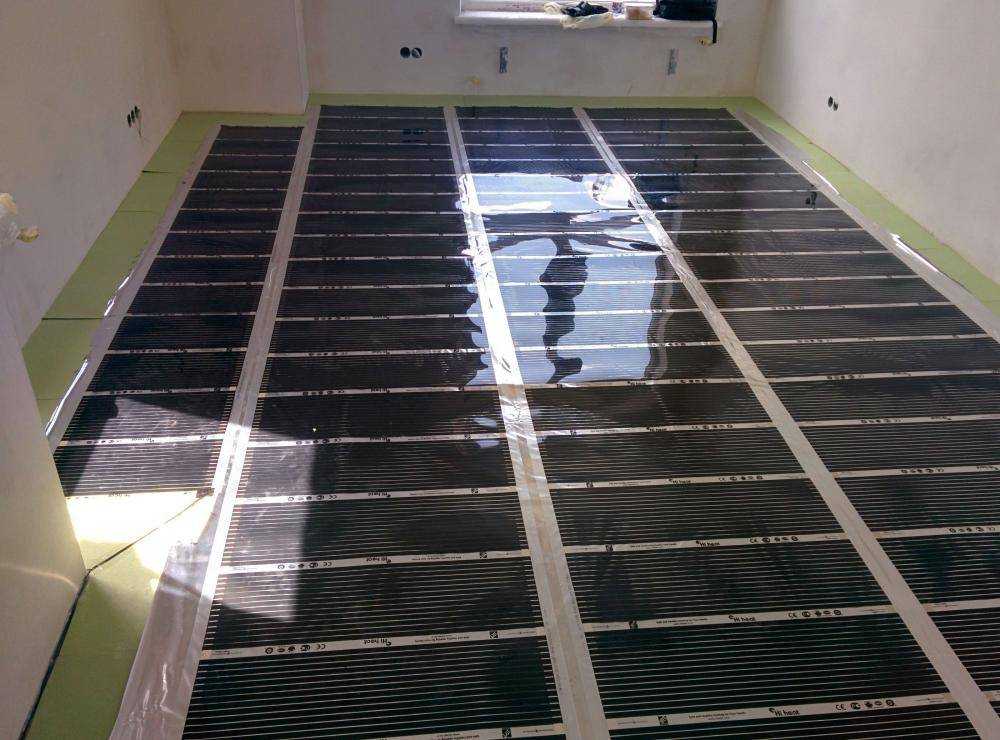

3. Монтаж ИК-плёнки. Укладывать плёночные полы следует с таким расчетом, чтобы они отстояли от стен на 10 – 20 см. Также нельзя укладывать отдельные пластины ИК полов внахлёст друг на друга, между ними должен иметься зазор примерно в 5 см. Соединять между собой и с питающими проводами нагревательные элементы следует строго в соответствии с инструкцией по монтажу.
4. Укладка защитного слоя. Для защиты нагревательных элементов от физического воздействия их покрывают защитными материалами. Они не должны быть чересчур толстыми, чтобы не препятствовать ИК-излучению. Отлично подойдёт для этих целей плотная полиэтиленовая плёнка.
5. Укладка прочных листов. Следующим шагом следует смонтировать поверх ИК нагревательных систем своеобразное основание под стяжку. Оно должно быть достаточно прочным и играть роль чернового покрытия. Для этого идеально подойдут гипсокартонные или стекломагниевые листы, либо плиты ДСП, МДФ, При этом следует также учитывать, что материалы, изготовленные на основе древесины, обладают худшими показателями теплопроводности, поэтому в данном случае потери тепловой энергии будут неизбежны. Крепить плиты следует очень осторожно, чтобы не повредить саморезами нагревательные элементы.
6. Монтаж плитки. Последним шагом осуществляем укладку плитки. Производится она поверх слоя из плит при помощи обычного плиточного клея. Технология укладки в данном случае ничем не отличается от монтажа кафеля поверх бетонных оснований. Клеевой состав наносится на поверхность плит и разравнивается зубчатым шпателем. После этого укладываются плитки и выравниваются при помощи строительного уровня и обрезиненного молотка. Подробнее об укладке плитки на теплые полы смотрите в этом видео:

Также не следует располагать нагревательные элементы под низкой мебелью – шкафами, комодами, диванами. Отсутствие циркуляции воздуха над ИК-полами резко снизит их эффективность, а мебель из-за постоянного воздействия ИК лучей может рассохнуться и растрескаться.

«Мокрый» метод

Данный метод позволяет сэкономить средства и деньги

Следующий метод, называемый «мокрым», более простой и быстрый. Так, финансовые и временные затраты на его устройство в среднем на 20 – 30% ниже, чем при «сухой» технологии, но в тоже время монтаж инфракрасного тёплого пола под плитку менее безопасен из-за возможного контакта обогревательных элементов с цементным раствором.

«Мокрый» монтаж состоит из следующих этапов:

1. Подготовка основания. Как и в случае с «сухой» технологией, следует тщательно выровнять поверхность основания. Если на нём имеются бугры, то в этих местах нагревательный элемент может быть передавлен и повреждён в процессе эксплуатации. К таким же неприятным последствиям могут привести и края ям и выбоин, поэтому следует тщательно зашпаклевать ямы и трещины, а также сбить все бугры, а ещё лучше – залить новую стяжку.
2. Теплоизоляция. Следующие два этапа абсолютно аналогичны предыдущей технологии – это укладка фольгированного теплоотражающего слоя и монтаж обогревательных элементов ИК пола.
3. Укладка защитной плёнки. Несмотря на свою незначительность, это является самым ответственным этапом всей «мокрой» технологии. От того, насколько качественно будет произведена укладка защитной плёнки, будет зависеть и продолжительность эксплуатации обогревательной системы. Как показывает практика, в случае попадания бетонного раствора непосредственно на ИК плёнку сроки работы тёплых полов сокращаются на 20 – 30%. Поэтому для настила изоляционного слоя следует брать достаточно плотную плёнку, а застилать её нужно максимально аккуратно, чтобы избежать повреждений. Отдельные полосы полиэтилена настилаются внахлёст, с зазором не менее 15 – 20 см, а стыки тщательно проклеиваются скотчем. Для большей надёжности плёнка может застилаться в 2 или даже 3 слоя.
4. Армирование. Для этого используется малярная стеклопластиковая сетка или кладочная металлическая сетка. Установка армокаркаса должна производиться с осторожностью, чтобы не повредить защитную плёнку или плёнку нагревательных элементов.
5. Заливка стяжки. Толщина бетонного слоя поверх плёночных полов не должна превышать 5 – 10 мм. В противном случае возможно резкое падение КПД обогревательной системы. Для получения более ровной поверхности можно использовать самонивелирующиеся готовые смеси.
6. Укладка кафельной плитки. После того, как бетонный слой в достаточной мере застынет, можно приступать к укладке кафеля или керамогранита. Все работы производятся аналогично укладке кафеля на обычную бетонную основу. Подробные инструкции по укладке в этом видео:

Как видим, при условии правильного проведения работ, вполне возможна установка тёплых ИК полов под кафельную плитку.

Пленочный теплый пол под плитку

Перед каждым домовладельцем рано или поздно встает вопрос о выборе наиболее подходящего варианта устройства отопления своего дома, которых на сегодняшний день существует огромное разнообразие. Поэтому выбрать наиболее подходящее по своим энергопотребляющим характеристикам бывает порой совсем не просто. Но отдав предпочтение одной из самых современных отопительных систем, которой является теплый пол, Вы убедитесь, что такой выбор всегда оправдан, поскольку данная технология, разработанная в наше время, потребляет сравнительно немного энергии, а также имеет высокую способность к обогреву помещения. В данной статье мы будем рассматривать инфракрасный пленочный теплый пол, и его возможность установки под керамическую плитку.

Пленочный теплый пол чаще устанавливают под такие покрытия как ламинат, линолиум, паркетная доска, ковролин. И это понятно, сама структура пленки идеально подходит под любые полы, которые не крепятся механически к основанию цементной стяжки. Пленка нагревает ваш ламинат, линолиум, паркетную доску, и тепло передается в помещение. Сложнее с керамической плиткой, где нагревательная пленка ложится сплошным покрытием на цементную стяжку, и плиточный клей не может приклеить плитку к основанию цементной стяжки. Казалось бы нагревательная пленка не подходит для монтажа под плитку. Но немногие знают, что существует технология, которая позвляет устанавливать пленочный пол под плитку и керамогранит. Сначала рассмотрим преимущества пленочного пола, для того, чтобы понимать почему он пользуется популярностью.



Преимущества пленочного пола под плитку:

• В основном длина волны излучения составляет 5 — 20 мкм, что позволяет ей свободно проходить сквозь плитку и стяжку, поэтому нагревается не только помещение, а и тело человека;
• При обогреве инфракрасным излучением температура до 5 градусов ниже, чем при традиционном отоплении, но при этом человек чувствует себя так же комфортно;
• Вторичная конвекция уже нагретых предметов обеспечивает намного более качественный прогрев помещения;
• Теплый пленочный пол делает воздух в помещении чистым и свежим;
• Такая система в 4 раза повышает концентрацию отрицательно заряженных ионов в помещении;
• При обустройстве в доме системы теплых пленочных полов можно предотвратить скопление пыли, запахов, а также избежать вибрации и шума; кроме того, электромагнитное излучение будет минимальным.



Технология укладки пленочного теплого пола под плитку

Технология укладки пленочного теплого пола под плитку имеет некоторые отличия от технологии укладки под ламинат. По большей части причиной этому является плохое сцепление (адгезия) клея для плитки с пленочным нагревательным элементом. Ниже мы приведем два варианта укладки пленочного теплого пола под плитку:

• сухой монтаж,
• мокрый монтаж.

Точно следуя изложенным в нашей статье рекомендациям, Вы избежите трудностей в процессе монтажа теплого пола под керамическую плитку.



Первый способ укладки теплого пленочного пола (сухой мотаж)

Предусматривает использование плит ОСБ-3, гипсоволокнистых или стекломагнезитовых листов. На нагревательную пленку укладывается полиэтиленовая пленка и затем листы на которые можно приклеить плитку. В качестве листов можно использовать любой материал, на который можно приклеить плитку и которые могут выдерживать нагрузку от хотьбы по плитке.  К первичной стяжке листы необходимо крепить очень аккуратно, чтобы не повредить графитовые полосы и медную шину термопленки. Помните, что при укладке плитки между стеной и плиткой необходимо оставить зазор, или так называемый термошов. В нижнем слое, под нагревательной пленкой необходимо уложить слой отражающей теплоизоляции, например изолон.

Преимуществами данного способа укладки теплого пленочного пола является продлевание срока службы термопленки. Потому что, плиточный клей и нагревательная пленка на соприкасаются друг с другом. Кроме того, поскольку листы огнеупорны и водонепроницаемы, то влияние агрессивной среды плиточного клея с водой также исключается, и даже в случае некачественно обустроенной изоляции повреждение нагревательной инфракрасной пленки практически исключено.

Данный способ более дорогой и пользуется меньшей популярностью. К его недостаткам можно отнести также поднятие высоты уровня пола.



Каталог с ценами на пленочный теплый пол



Второй способ укладки теплого пленочного пола  («мокрый» монтаж)

При таком способе укладки теплых полов в качестве подложки лучше использовать теплоотражающий материал, который характеризуется малой усадкой. Для этого, например, отлично подойдет изолон, рулонная техническая теплоизоляция толщиной 0,2 — 0,3 см., либо фольгоизол. Подложку необходимо разрезать на полосы по ширине термопленки. Чтобы обеспечить как можно лучшую связь между первичной и вторичной стяжкой (или плиточным клеем), подложку следует укладывать с отступом около 20 см от стены.

А для лучшего скрепления с первичной стяжкой между полосами термопленки необходимо оставлять расстояние до 2 см.

В качестве армирования бетонной стяжки необходимо применить грубую пластиковую малярную не токопроводящую сетку с размерами ячеек 5х5 или 10х10 м. Сетку на термопленку необходимо крепить к первичной стяжке точечно при помощи дюбелей путем сверления пола. Крепить нужно сбоку и в местах разрезов так, чтобы не задеть медную и карбоновую полосы. Количество креплений может быть разным, оно зависит от конкретных условий, и определяется мастером по укладке плитки.

При укладке больших площадей, чтобы обеспечить хорошую связь с первичной стяжкой, лучше применять перфорированную нагревательную пленку (по всей площади такого материала есть круглые отверстия). Но в обычной «полосатой» термопленке также можно самостоятельно  проделать технологические отверстия в тех местах, которые предназначены для разреза термопленки.

После завершения укладки пленки и теплоотражающего материала лучше нанести на пленку тонкую стяжку и «бетоноконтакт», чтобы сгладить все технологические отверстия. После этого наносят плиточный клей с пластификатором и укладывается плитка.

Какой пленочный теплый пол под плитку выбрать

Среди всего многообразия напольных отопительных систем плёночный тёплый пол под плитку является достаточно распространенным и популярным среди людей, которые оснащают свои дома альтернативными обогревающими устройствами. Это удобная, надежная и долговечная в эксплуатации система, позволяющая создать в доме комфортные условия. А ее энергосберегающие качества являются дополнительным аргументом при выборе вида теплого пола.

Рулонные пленочные полы, как правило, могут быть двух видов. Первый представляет собой многослойную конструкцию, которая выполнена в форме рулона и включает в себя своеобразный «сэндвич», внутри которого находится медная шина и карбон, закрытый с двух сторон нетканым материалом и высокопрочным пластиком.

Другой вид – это термоматы, особенностью которых является то, что источник тепла, в данном случае это кабель, фиксируется на сетке, изготовленной из стекловолоконного полотна.

Разница между этими двумя вариантами не только в особенностях их изготовления, но и в способе создания отопительного эффекта. Рулонный пленочный теплый пол, в большинстве своем, инфракрасный, тогда как термические нагревательные плиты работают по конвекционному принципу. Объединяет эти системы, как их внешняя схожесть, так и простота установки.

Принцип работы инфракрасного обогрева

Тепловое излучение инфракрасных излучателей во многом идентично солнечным лучам. Это касается не светового спектра, но способа обогрева. При этом ИК тепло вообще не поглощается воздухом и сразу следует напрямую без потерь к твердым телам. То есть, принципиальное отличие ИК от любых других типов обогревателей заключается в том, что лучи нагревают исключительно  твердые предметы, включая человека, не затрагивая при этом воздух. Пол, стены, мебель и прочие предметы интерьера накапливают тепло и постепенно отдают его, обеспечивая тем самым постоянную комфортную температуру внутри помещения. А поскольку ИК-лучи действуют только в зоне прямого попадания, то расход энергии получается дозированным и оттого экономным. Таким образом получается, что инфракрасные обогреватели имебют ряд неоценимых преимуществ по сравнению со всеми другими, и в особенности это касается радиаторов.

С этой статьей читают: Инфракрасный обогреватель своими руками

Способы монтажа

С применением биметаллического теплоисточника

В этом случае используется биметаллический источник, состоящий из алюминия и меди, имеющий специальные присадки. Он запаивается в два слоя эластичного материала на основе полиуретана. Производитель не рекомендует использовать такой тёплый пол пленочный под плитку, а вот под другие виды напольного покрытия его можно с легкостью применять.

Крайне нежелательно превышать температурный режим более 27°С, в противном случае вероятность деформирования декоративного покрытия очень велика.

Ключевая особенность заключается в отсутствии заземляющего проводка, что некоторым образом затрудняет монтаж, поскольку приходится подключать его посредством устройства защитного отключения.

Углеродный нагревательный элемент

Эта модель пленочного теплого пола под кафель или любой другой материал с хорошими показателями теплопроводности, оснащена карбоновым волокном, изготовленное на основе углеродной пасты с другими вспомогательными веществами. В строительных магазинах довольно часто встречается пленочный теплый пол под плитку, в основе которого преобладают графитные теплофитиля. Это обуславливает более длительный срок службы внутреннего обогревателя и его высокую надежность.

Эти системы нашли свое широкое применение, как в закрытых помещениях, так и на открытых площадках. Они с легкостью располагаются в горизонтальной плоскости, равно как и в вертикальной.

В качестве основы используется лавсановый материал: он обладает высокими показателями эластичности, прочности и износостойкости, являясь при этом великолепным диэлектриком. Теплоисточники запаиваются двумя слоями основы. Электропитание к ним подается посредством медных или медно-серебряных наконечников. Преимущества такого полотна заключаются в быстроте его монтажа и демонтажа. Что же касается недостатков, то он один – высокая цена. По сравнению с прочими внутренними отопительными системами, его можно назвать одним из самых дорогостоящих.

И первая, и вторая модель этого внутреннего обогревательного элемента реализовываются рулонами, что позволяет разрезать их на части нужной вам длины. Это и практично, и экономно, поскольку один рулон можно использовать для утепления сразу нескольких комнат.

Термоматы

Их широко используют для утепления тех помещения, где нет возможности в оборудовании высокой стяжки. В основе термоматов кабель, который и выступает в качествеисточника тепла. Его эффективность достигается за счет крепления кабеля на эластичную термоустойчивую сетку, изготовленную из стекловолокна.

Во время монтажных работ материал, который взят за основу стяжки, свободно проходит сквозь ячейки полотна, что обуславливает надежную фиксацию мата и облегчает дальнейшую укладку финишного покрытия. Как правило, такой вариант теплого пола широко используется под кафель, а тонкого слоя клеевой основы вполне достаточно для того, чтобы обеспечить максимальную надежность крепления, как самой плитки, так и мата.

С этой статьей читают: Плиточный клей для теплого пола

Этот материал подходит для создания подходящего температурного режима в комнате со сложной конфигурацией. Разрезая полотно между тепловыми волокнами, и разворачивая определенный сектор под необходимым углом, можно придать системе внутреннего отопления практически любую форму.

Как работает теплопередача

Как мы уже говорили, отличия между той или иной разновидностью заключаются не только в устройстве источников тепла, но и в принципе его передачи тепла. Отопление помещения может осуществляться посредством лучистого тепла или за счет конвекции воздушных масс.

Инфракрасное отопление

Инфракрасные полы под плитку работают по следующему принципу: при подсоединении к источнику тока начинается передача энергии в инфракрасной зоне. Важное отличие– в первую очередь прогреваются предметы в помещении, от которых в дальнейшем и происходит обогрев окружающего воздуха.

ИП – достаточно выгодный способ создания комфортных температурных условия в помещении, для чего нет необходимости расходовать лишнюю энергию. К отличие от конвекционных, инфракрасное излучение направляет практически всю энергию на предметы, которые располагаются в диапазоне их функционирования. Напольное покрытие, стеновые перегородки, предметы мебели – все это и многое другое прогревается за счет ИП, постепенно выделяя при этом вторичное тепло. В конечном результате мы имеем помещение с многочисленными отопительными приборами. А в силу того, что инфракрасные лучи почти не поглощаются воздушными массами, то КПД такой их получаются весьма высоким.

ВИДЕО: Чем хорош ИК теплый пол

Конвекционный обогрев

Термоматы являются конвекционными тепловыми источниками. Во время их работы прогретый до определенной температуры воздух устремляется кверху, повышая температуру во всем помещении комнате. При этом происходит косвенное нагревание окружающих предметов. Этот вариант внутреннего отопления, по своим эксплуатационным характеристикам, опережает привычные для всех радиаторы и напольные, встроенные конвектора, которые способствуют прогреву воздушных масса только в близлежащей к себе зоне. Более того, термические плиты не пересушивают воздух, чего не скажешь о других обогревательных приспособлениях.

Конвекция – традиционный естественный способ создания комфортной температуры окружающей среды в помещении. А в совокупности с системой она избавляется от основных своих недостатков – сквозняков и неравномерного распределения тепла.

С этой статьей читают: Монтаж теплого водяного пола

Что выбрать?

Какой теплый пол лучше выбрать? Наверняка этим вопросом задаются те, кто стоит перед выбором привычного отопления и усовершенствованного, напольного.

По большому счету, любой из рассмотренных выше вариантов обогрева является уже выигрышным перед настенными радиаторами. А которому из них отдать свое предпочтение – дело лично каждого. Ведь все зависит от конкретного помещения, конкретного случая и, что немаловажно, от финансов. Быть может, у вас достаточно денежных средств и вы предпочтете приобрести самый дорогой материал для утепления своего дома или же, наоборот, при ограниченном количестве вам придется выбирать что-то подешевле. Но в любом случае, вы останетесь в выигрыше, если отдадите свое предпочтение одной из вышеуказанных моделей.

ВИДЕО: Монтаж теплого пленочного пола под плитку

Инфракрасный теплый пол под плитку: пошаговая инструкция по монтажу

Содержание

Один из лучших вариантов напольного покрытия для кухни, санузла или ванной комнаты – керамическая плитка: она прочна, устойчива к воздействию влаги, красива. Но при ходьбе по ней босыми ногам появляется неприятное ощущение холода, так как материал не способен держать тепло, а поверхность его быстро стынет. Потому теплый пол инфракрасный под плитку считается отличным решением, чтобы сделать пребывание в комнатах комфортным.

По теплой плитке приятно ходить

Можно ли укладывать пленочный пол под плитку

Под плитку систему теплого пола класть можно. В инструкции указано, что, ИК-пленку допускается класть под дерево и кафель, в том числе, и на улице, под керамогранит.

Задумывая укладку теплого пленочного пола под керамическую плитку, нужно помнить об особенностях такого покрытия:

1. Низкая адгезия пленки. Из-за этого ее нельзя заливать цементом, а сверху укладывать кафель – стяжка получается плавающей. Повысить сцепление пленки можно посредством стеклотканной армирующей сетки, но это приведет к снижению теплопроводности обогревателя.
2. Чувствительность к воздействию щелочей. Использовать растворы на щелочной основе не допускается, так как это приведет к существенному сокращению срока службы. Также может случиться короткое замыкание, и система вовсе выйдет из строя.

Проблем с эксплуатацией теплого пола не будет, если его уложить с учетом инструкций производителя.

Инфракрасный теплый пол

Принцип работы

Система представляет собой тонкую пленку, между слоями которой уложены карбоновые полосы. Именно они являются нагревающими элементами. Укладка выполняется на заранее подготовленное основание, система подключается к электросети и начинает греться. Обогрев всех расположенных вокруг пленки элементов происходит за счет ИК-излучения.

Конструкция ИК-пола

За счет небольшой толщины пленки поверхность пола нагревается очень быстро и выключается терморегулятором, работая порядка 20 минут в час. При снижении температуры в помещении система снова начинает работу и прогревает основание. По сравнению с иными типами обогревателей, ИК-пол отличается большим КПД, потребляя совсем немного электроэнергии.

Сравнение водяного и пленочного пола

Система может применяться в любых помещениях с учетом расстановки мебели: под крупные и тяжелые объекты пленка не ложится. Проще использовать ее только в тех местах, где ноги контактируют с поверхностью плитки, к примеру, на выходе из ванной.

Существует еще один тип пленочного ИК-пола – биметаллический. Под плитку укладывать его не допускается!

Достоинства и недостатки ИК пола под плитку

Плюсов у инфракрасного пола немало:

1. Излучения нагревают не воздух, а окружающие предметы интерьера. Длина волн составляет от 5 до 20 мкм, они легко проходят через плитку.
2. Регулирование температуры выполняется автоматически, что позволяет устанавливать собственный микроклимат в отдельной комнате.
3. Малое потребление электроэнергии.
4. При работе не выделяется вредных для здоровья излучений, как при использовании для обогрева кабельной системы.
5. Не высушивает воздух, а наоборот, обогащает его отрицательно заряженными ионами.

Сравнение теплого пола с обычным отоплением

Но у таких систем также имеются и минусы. Особенно они проявляются при укладке ИК теплого пола под кафельную плитку:

1. Использовать пленочную систему выгодно только для обогрева небольших помещений. В противном случае затраты на оплату коммунальных услуг превысят все ожидания.
2. Не допускается укладка инфракрасного пола в местах, где он будет закрыт сантехникой или крупной, тяжелой мебелью. Перестановка в комнате будет уже невозможна.
3. Цементная стяжка, как и клей для плитки, со временем будет вызывать повреждения пленки. Срок службы ее из-за этого снизится.
4. При выходе ИК-пола из строя, он потенциально может являться причиной короткого замыкания и возгорания.
5. Низкая адгезия материала усложняет монтажные работы. Ее можно увеличить, поместив между пленкой и плиткой гипсокартон либо армирующую сетку, но греющая способность при этом снизится.
6. Укладка системы должна выполняться только на ровную поверхность, для чего требуется проведение достаточно сложных подготовительных работ.

Укладка выполняется только на ровную поверхность

Укладка пола

Необходимые стройматериалы и инструменты

Для самостоятельной укладки инфракрасного теплого пола в ванной под плитку потребуются такие материалы:

• термопленка с комплектом зажимов;
• электрический провод;
• терморегулятор;
• битумная изоляция;
• теплоизоляция;
• армирующая сетка;
• полиэтиленовая пленка;
• самовыравнивающаяся смесь;
• плиточный клей;
• скотч строительный.

Если приобретен комплект пленочного пола, то в него уже кроме самой пленки включены самоклеящаяся битумная подложка, провода, зажимы.

Комплект для укладки

Также необходимо подготовить набор инструмента: угольник, рулетку, резиновый молоток, кусачки, мультиметр.

Перед работой не лишним будет посмотреть видео.

Подготовка

Инфракрасные полы чувствительны к изъянам основания, к его подготовке нужно подойти ответственно.

Процесс состоит из таких этапов:

• демонтаж существующего покрытия;
• очистка поверхности от мусора и грязи;
• обезжиривание, обработка праймером.

Черновой пол выравнивается «сухим» способом. Для этого могут использоваться:

• керамзитовый песок;
• наливной либо бетонно-цементный состав.

Если основание более или менее ровное, то процесс подготовки существенно упрощается – достаточно нанесения тонкого слоя самовыравнивающегося раствора.

Нанесение самовыравнивающегося раствора на деревянный пол

Разработка укладочной схемы

Сначала нужно вычертить план расположения полотен. Пленка не укладывается под массивную мебель и сантехнические приборы, потому планировку комнаты надо продумать заранее. По схеме на поверхность пола наносятся метки, по которым будут ложиться греющие элементы. Отступ от стен нужно принять порядка 20 см.

Затем подбирается место для установки терморегулятора: он должен крепиться к стене на удалении в 15 см от пола. Для проводов, соединяющих пленку и прибор, рекомендуется сделать штробы.

Терморегулятор следует установить до монтажа системы теплого пола, так как штробление – работа грязная.

Схема подключения

Гидроизоляция

На подготовленной поверхности расстилается гидроизоляция: обычная полиэтиленовая пленка либо специальная мембрана. Материал ложится внахлест, стыки проклеиваются строительным скотчем.

Гидроизоляция поверхности

Теплоизоляция

Теплоизоляция не допускает обогрева чернового пола, а направляет тепло в вверх. Для такой цели лучше всего подходят фольгированные материалы – изолон либо пенофол. Для проклейки стыков также используется скотч – желательно, металлизированный.

Покрытие отражает до 95% тепловой энергии, повышая эффективность работы пленочного пола.

Проклейка стыков теплоизоляции металлизированным скотчем

Установка термопленки

Укладка термопленки выполняется по ранее составленной схеме. Монтаж нужно производить аккуратно, чтобы не повредить греющие элементы. Соединение полос между собой осуществляется клеммными зажимами.

Чтобы система работала эффективно, листы стелются таким образом, чтобы медные контакты оказались внизу, по направлению к стенам.

Укладка термопленки

Подключение системы

После укладки производится подключение пола к терморегулятору. Для этого от греющих элементов к прибору в гофре протягивается кабель.

Изоляция на проводах частично срезается, концы с помощью клипс подключаются с греющими элементами. Клемма зажимается плоскогубцами плотно, чтобы обеспечить надежный контакт. Места срезов изолируются битумом.

Затем монтируется термодатчик – он располагается на графитовых полосках и подключается к регулятору. Датчик ставится в специальном углублении, проделанном в теплоизолирующем материале – такое решение предотвратит появление перепадов по высоте.

После подключения обязательно выполняется проверка работоспособности отдельно для каждой полоски при температуре 25-30°С. Если тестовое включение показало, что система работает нормально, оно укрывается полиэтиленом, служащим дополнительным защитным слоем.

При подключении пленочного ИК-пола заземление устройства выполняется обязательно!

Подключение системы

Монтаж плитки

Сухой метод

Применяется для монтажа ИК-пола под ковролин, ламинат. Также используется и для плитки, но крайне редко.

Требуется тщательное выравнивание поверхности, укладка теплоизоляции, а затем – самой термопленки. Поверх нее ложится полиэтилен, затем – гипсоволокнистый, стекломагниевый лист либо цементно-стружечная плита. Далее наносится слой плиточного клея, на котором закрепляется керамика. При такой последовательности «пирога» пленка не контактирует с разъедающими ее веществами и прослужит долго.

Недостаток – значительная высота основания, что не всегда подходит для конкретного помещения. К тому же, выполнение работ таким способом обойдется дороже.

Последовательность укладки сухим методом

Мокрый метод

Это классический способ укладки кафельной плитки, камня и иных твердых покрытий. Работы обходятся дешевле, чем при сухом монтаже, но они намного сложнее и занимают больше времени.

Здесь также требуется тщательная подготовка поверхности, на которую ложится теплоизоляция, а затем – пленочное ИК-покрытие. Получившиеся слои укрываются полиэтиленом, на который заливается смесь для наливных полов. Укладка плитки выполняется классическим способом (на клеевой состав) после полного высыхания предыдущего слоя.

Система может нормально работать только спустя неделю после монтажа плитки.

Укладка мокрым методом

Правила безопасной эксплуатации

Чтобы отопительная система из инфракрасной пленки работала безопасно и обеспечивала комфортные условия в доме, монтировать ее следует с соблюдением технологии:

• укладка выполняется только на сухую и ровную поверхность;
• между элементами покрытия необходимо выдерживать расстояние не менее 50 мм;
• обязательное устройство заземления;
• устанавливать терморегулятор и пленочный пол одинаковой мощности;
• подключение греющих элементов следует выполнять напрямую от дифавтомата и запитывать непосредственно от электросчетчика.

Отопление дома или квартиры с помощью пленочного теплого пола достаточно эффективно и экономично, способно создать комфортные условия проживания. Выполнить монтаж системы под силу собственными силами, главное – неукоснительно соблюдать правила установки и рекомендации производителя.

Теплый пол для плавающих полов

ПЛЕНКИ И ТЕРМОСТАТЫ ДЛЯ ПОДПОЛЬНОГО ОБОГРЕВА.

СВЯЖИТЕСЬ С НАМИ

** ВАЖНО: ПОСМОТРИТЕ ВИДЕО ПО УСТАНОВКЕ ПЕРЕД УСТАНОВКОЙ ЛЮБОГО ИЗЛУЧАЮЩЕГО ОТОПЛЕНИЯ QUIETWARTM.

Лучистое отопление для плавающих и деревянных полов Разработанная для ПЛАВАЮЩИХ полов, включая ламинат, инженерную древесину, массивную древесину, роскошную виниловую плитку/планку, SPC, пробковые и бамбуковые полы, система лучистого обогрева пола QuietWarmth является идеальным способом добавить мягкого тепла на полы в кухнях, ванных комнатах, общих комнатах, соляриях. , и новое строительство. Тоньше кредитной карты, QuietWarmth не поднимает высоту пола, поэтому нет необходимости в самовыравнивающихся растворах или других грязных растворах. Установите плавающие напольные покрытия в тот же день. Просто разверните подходящие маты поверх. Одобрено для использования с подложками QuietWalk, QuietWalk Plus+ и Insulayment.

   click — Сертифицированный тест UL As/nzs pdf

• Технология ультратонкой проводящей чернильной пленки — для плавающих полов, включая элитный винил и ламинат твердых пород дерева.
• Установка для быстрого развертывания — подключение до 14 м2 матов, соединенных параллельно, к одному термостату с автоматическим выключателем на 20 А.
• Подгонка по длине — просто отрежьте по пунктирной линии.
• Регулятор температуры – при наличии напольного термостата. (25 градусов по Цельсию идеально)

240 V — Диаграмма AMPS

Кличок — Листовый лист DataWarmth Float Data PDF

Кличок — Установочный Руководство по установке поплавок.

Видео не может быть отображено

Это видео недоступно.

СВЯЖИТЕСЬ С НАМИ

** ВАЖНО: ПЕРЕД УСТАНОВКОЙ ЛЮБОГО ИЗЛУЧАЮЩЕГО ОТОПЛЕНИЯ СМОТРИТЕ ВИДЕО ПО УСТАНОВКЕ.

Пленка для теплого пола Peel & Stick для плиточных полов с прямым приклеиванием. Система лучистого обогрева полов QuietWarmth, разработанная для ПЛИТОЧНЫХ полов, в том числе керамических и фарфоровых, является идеальным способом добавить мягкого тепла на полы в кухнях, ванных комнатах, общих комнатах, соляриях и новостройках. Тоньше кредитной карты, QuietWarmth не поднимает высоту пола, поэтому нет необходимости в самовыравнивающихся растворах или других грязных растворах.
Уложите напольное покрытие в тот же день.

• Технология ультратонкой проводящей красящей пленки — для плавающих полов, в том числе из элитного винила и ламината твердых пород дерева.
• Установка для быстрого развертывания — подключите до 14 м2 матов, соединенных параллельно, к одному термостату с автоматическим выключателем на 20 А.
• Подгонка по длине — просто отрежьте по пунктирной линии.
• Регулятор температуры — при наличии напольного термостата.
• (25 градусов по Цельсию идеально)

240 V — диаграмма AMPS

Click — Certified Test AS/NZS

Click — TipeWarmth Plain Data Data Leat

CLICK — QUIETWARMTH TILE WARRANTY

Видео не может быть отображено

Это видео недоступно.

СВЯЖИТЕСЬ С НАМИ

Плавающий коврик Quietwarmth (0,69 м2 — 457 мм x 1524 мм) (1,39 м2 — 457 мм x 3048 мм) (1,39 м2 — 914 мм x 1524 мм) (2,78 м2 — 914 мм x 3048 мм) Коврик Quietwarmth Tile (клейкий вниз) (0,69 м2 — 457 мм x 1524 мм) (1,39 м2 — 457 мм x 3048 мм) (2,78 м2 — 914 мм х 3048 мм) (1,39 м2 — 914 мм x 1524 мм)

** ВАЖНО: ПЕРЕД УСТАНОВКОЙ ТЕРМОСТАТА ПОСМОТРИТЕ ВИДЕО ПО УСТАНОВКЕ.

7-дневный программируемый термостат с датчиком пола и встроенным GFCI 7-дневный программируемый термостат для систем подогрева пола, термостат QuietWarmth Thermpro имеет адаптивную функцию, позволяющую ему рассчитать, когда необходимо включить отопление, чтобы обеспечить достижение комфортной температуры в требуемое время. Термостат можно настроить для управления температурой пола, комнатной температурой или комнатной температурой с ограничением температуры пола. Предназначен для использования с пленками излучающего тепла QuietWarmth.

• Мониторинг энергопотребления — 2 дня, 30 дней или 365 дней.
• Мониторы температуры — 3,0-метровый датчик пола для обеспечения точного контроля подогрева пола.
• Удобное чтение — большой дисплей с подсветкой.
• Безопасная эксплуатация — встроенное устройство самотестирования GFCI.
• Простое управление – нет необходимости в справочном руководстве.
• 25 градусов Цельсий — идеальная настройка

Нажмите — лист данных ThermPro PDF

Нажмите — Руководство по эксплуатации ThermPro

Нажмите — Установка страница ThermPro Thermostat PDF

Свяжитесь с нами

Как установить нагретые полосы под плитокой: Окончательное руководство

Полы с подогревом наиболее известны тем, что они используются в ванных комнатах и ​​на кухнях, но полы с подогревом дают преимущества при укладке различных плиток. Свойства плитки, мрамора и каменных полов фактически делают системы подогрева полов более эффективными. Простые в установке, экономичные в эксплуатации и почти не требующие обслуживания полы с подогревом повышают ценность любой укладки плитки и снижают счета за электроэнергию, а жильцы становятся счастливее.

Преимущества использования полов с подогревом под плитку

Полы с подогревом под плитку обеспечивают множество преимуществ для помещений, в которых они установлены. Плитка обладает двумя особыми свойствами, которые делают ее уникально подходящей для использования в системах напольного отопления: высокая теплопроводность и высокая теплоемкость, что означает, что плитка быстро нагревается и хорошо сохраняет тепло. Быстрый нагрев означает, что система отопления может быть более отзывчивой и ее легче регулировать. Сохранение тепла помогает снизить потребление энергии и позволяет людям чувствовать себя более комфортно.

Люди обычно чувствуют себя жарко или холодно в зависимости от двух вещей: температуры воздуха вокруг них и количества тепла, излучаемого в их сторону. Солнце — отличный пример излучаемого тепла. Даже когда воздух холодный, солнечные лучи на коже могут согреть вас. Использование системы лучистого отопления под плиткой имитирует этот тип отопления.

В комнате с обогреваемой плиткой плитка способна излучать тепло всем, кто находится в комнате. Это создает более равномерное и комфортное ощущение тепла даже при более низкой температуре воздуха. Когда весь кафельный пол имеет лучистую систему обогрева, люди чувствуют себя более равномерно согретыми, так как тепло излучается со всех сторон.

Как укладывать полы с подогревом под плитку

Полы с подогревом не только являются отличным способом сделать любую комнату более комфортной, но и невероятно просты в установке. Компания Warmup предлагает 2 отличных решения — DCM-PRO и StickyMat — для простой и экономичной установки напольного отопления.

1. Измерьте помещение, которое будет облицовано плиткой

Определите, какая часть пола будет обогреваться. Сделайте схему комнаты, чтобы убедиться, что у вас достаточно материала. Не включайте постоянные приспособления, такие как туалетные столики, туалеты, душевые кабины или ванны. Главное – определить, какую площадь пола нужно отапливать. Как и в большинстве случаев, получение точных измерений на этом этапе может сэкономить вам массу времени в дальнейшем.

2. Приобретение материалов и необходимых инструментов

Наличие всех необходимых материалов и инструментов необходимо для бесперебойной установки. Check that you have everything you need before beginning work:

• Undertile Heating Mats according to measurements
• Thermostat with floor sensor
• Digital multimeter
• Permanent marker
• Measuring tape
• Tape
• Scissors

To obtain a краткий список материалов, рекомендуемых для вашего проекта лучистого обогрева пола, ознакомьтесь с этим инструментом мгновенного расчета цены от Warmup.

3. Проверка нагревательных матов под плитку

Перед установкой убедитесь, что система подогрева пола находится в хорошем состоянии. С помощью цифрового омметра измерьте сопротивление нагревательных проводов. Сопротивление должно быть в пределах 10% от сопротивления, указанного на бирке или в руководстве для этой модели.

4. Осмотрите и очистите черновой пол

Для правильной установки черновой пол должен быть чистым и свободным от мусора. Удалите все гвозди или острые предметы, которые могут повредить систему подогрева пола. Если черновой пол бетонный, приклейте пробковую или синтетическую пробковую подложку к черновому полу перед установкой системы отопления. Пробка помогает гарантировать, что тепло от системы теплого пола дойдет до плитки и не будет потрачено впустую на нагрев фундамента.

5. Установка матов с подогревом под плитку

Одним из самых простых шагов является установка матов с подогревом под плитку. Разверните коврик по черновому полу, используя ленту или горячий клей, чтобы закрепить коврик на месте. Разрежьте сетку по мере необходимости, чтобы она поместилась в пространстве, но не разрезайте нагревательный элемент. Чтобы установить коврик вокруг сложных препятствий, таких как колонны и туалеты, отрежьте проволоку от сетки и освободите нагревательный элемент, чтобы он подходил.

6. Разместите датчик

После того, как система будет полностью разложена и установлена, установите датчик термостата. Убедитесь, что датчик проходит между нагревательными элементами и не перекрывает их. Вплетите датчик в сетку или используйте горячий клей, чтобы он не двигался. Правильное размещение датчика обеспечит нормальную работу термостата.

7. Еще раз протестируйте систему

Теперь, когда все компоненты установлены, перед установкой плитки убедитесь, что все работает правильно. Омметр должен по-прежнему показывать, что сопротивление системы находится в допустимых пределах. Если нет, устраните проблему сейчас, пока все еще легко доступно.

8. Подсоедините термостат

Теперь система готова к подключению к термостату. Обязательно соблюдайте все местные требования. Рекомендуется, чтобы подключение к термостату выполнял лицензированный электрик. Поскольку системам напольного отопления может потребоваться значительная сила тока во время прогрева, а также для предотвращения срабатывания GFCI термостата, рекомендуется подключить систему напольного отопления к выделенному контуру.

9. Установка плитки с модифицированным или немодифицированным Thinset

После того, как все подключено и работает должным образом, можно укладывать напольную плитку. Проконсультируйтесь с производителем плитки, чтобы убедиться, что плитка совместима с системами обогрева пола, но обычно это не проблема, поскольку большинство плиток прекрасно работают с этими типами систем отопления.

Чтобы приступить к укладке плитки, нанесите слой модифицированного клея на нагревательные элементы и сетку и уложите плитку. Установите плитку как обычно, включая использование механических систем для предотвращения проскальзывания. Когда затвердевший слой затвердеет, а напольное покрытие станет устойчивым, ваша система подогрева пола готова к использованию.

Warmup предлагает лучшие решения для обогрева полов под плиткой

Благодаря Warmup ваши плиточные полы больше не будут холодными. Простая в установке система Warmup делает добавление напольного отопления простым и экономичным к любой укладке плитки. Чтобы получить расценки и узнать больше об их системах подогрева полов, свяжитесь с Warmup сегодня.

Электрическое лучистое тепло | Электрические системы обогрева пола

Электрический лучистый нагрев | Электрические системы подогрева пола

БЕСПЛАТНОЕ ОНЛАЙН-ОБУЧЕНИЕЗапросить предложение

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните по телефону

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните по телефону

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Предыдущий Следующий

Содержание страницы

	Кабель для обогрева пола ComfortTile	Маты с подогревом пола ComfortTile
	Системы напольного отопления в перекрытиях	Низковольтная система обогрева пола
	RetroHeat для обогрева существующих полов	ФильмТеплые полы с подогревом
	Коврики с подогревом пола FoilHeat	Теплоизоляционные панели для теплого пола HeatShield
	Мембрана для теплого пола Prodeso

---

Теплый пол оказался наиболее эффективная технология отопления дома, доступная сегодня. По мере того, как все больше потребителей узнают о преимущества лучистого тепла, полы с подогревом регулярно включаются в строительство многих сегодняшних новых домов и коммерческие объекты. Теплый пол может быть электрическим или водяным. (на водной основе). И электрические, и системы водяного теплого пола эффективно подавать последовательное, равномерно распределенное тепло от пола до обогрева помещения. В электрических системах используется термостойкий кабель или тонкие нагревательные панели, встроенные под пол. в то время как гидравлические системы нагревают специально обработанную воду, которая перекачивается через замкнутый контур PEX. трубы под полом.

Чтобы узнать больше или обсудить ваш проект с лучистым полом специалист по отоплению, позвоните дружелюбному представителю Warmzone ^® сегодня по телефону 888-488-9276 .

---

Электрическая система обогрева пола Особенности и преимущества

Помимо работы на возобновляемых источниках энергии, электрические системы обогрева пола работают бесшумно и не имеют движущихся частей, поэтому они требуют нет регулярного ухода. Это привлекательные функции, поскольку домовладельцы не хотят беспокоиться о ежегодных проверках и ежемесячных заменах и обслуживании фильтров или их оплате. И в отличие от системы принудительной вентиляции, тепло распределяется равномерно от пола вверх, эффективно обеспечивая комфортное тепло для всего помещения. Нет ни горячих, ни холодных точек, и с подогревом полы обеспечивают идеальный комфорт для маленьких детей, которые обычно проводят большую часть своего времени играя на полу.

Традиционные радиаторы требуют высоких температур (до 215°F) для обогрева помещения. Системы с принудительной подачей воздуха, в которых используются обычные газовые печи. требуют высоких температур (между 140°F-170°F в приточной камере), чтобы эффективно обогревать комнату. А теплый воздух, дующий из вентиляционных отверстий, сначала нагревает ближайший к вентиляционному отверстию воздух, прежде чем подниматься вверх. и охлаждение, что делает помещения склонными к «холодным пятнам».

Лучистые электрические системы обогрева пола эффективен для обогрева различных поверхностей пола, в том числе плитка, камень, ламинат, твердая древесина, и ковер. Warmzone предлагает один из самых больших в отрасли ассортиментов нагревательных элементов, в том числе тонкие, саморегулирующиеся панели, рядом с бумажно-тонкими «пленочными» элементами, термокабель, теплый пол маты и подкладочные мембраны. Лучистое тепло можно легко настроить для обогрева любой комнаты в доме. обеспечить комфорт, где бы вы ни находились. С установкой системы отопления незаметно под ваш пол, ваш дом будет оставаться неизменно комфортным каждый день. И из-за своего эффективность (практически без потерь тепла), лучистое тепло пола может обеспечить экономию на отоплении расходы до 15 процентов по сравнению с традиционными методами отопления.

Электрический теплый пол также может быть установлен нагревать существующие этажи. Если у вас есть доступ к лагам пола, вы можете скрепить тонкую плиту RetroHeat скобами. пленочный нагревательный элемент между балками, а затем покрыть элемент, скрепив его слоем ватный утеплитель. Тепло направляется на пол, обеспечивая эффективное обогрев помещения.

Системы лучистого обогрева пола контролируется продвинутым термостат, который доступен с датчиком в полу, который определяет температуру пола а также датчик окружающей среды для определения комнатной температуры. Учитывая многообразие электрических имеющиеся системы подогрева пола, потребителям выгодно иметь возможность поговорить с экспертами по лучистому теплу в Warmzone, чтобы узнать об особенностях и преимущества каждой системы и как различные нагревательные элементы будут работать, когда они появятся к обогреву их типов пола. Лучистое тепло может быть безопасно установлено для обогрева практически всех помещений. виды традиционных и современных полов. Помимо высочайшего комфорта и беспрецедентного эффективность электрических теплых полов, они также не требуют обслуживания, поэтому вам не придется беспокоиться о регулярных затратах на техническое обслуживание или замену фильтров.

Так как в Warmzone есть несколько разных видов систем теплых полов, представители не будут пытаться «развести» вас на одном конкретное решение. Вы получите объективную информацию о каждой системе и рекомендации на решение для обогрева пола, которое лучше всего подходит для конкретных потребностей вашего дома или бизнес. Ознакомьтесь с общим обзором различных системы теплого пола ниже чтобы получить лучшее представление о том, что доступно, а затем вызвать эксперта по лучистому теплу для обсуждения вашего проекта. Вы сможете пообщаться с дружелюбным специалистом, который будет рад предоставить вам больше информации, и все это без каких-либо обязательств или давления продаж.

В дополнение к широкому выбору самые проверенные в отрасли продукты лучистого тепла, Warmzone также включает в себя свободно обучение монтажу, профессиональный теплый пол услуги по проектированию систем, технический поддержка установки, а также ряд онлайн учебный видео и литература по продуктам. Вызов 801.948.7545 по запишитесь на один из наших БЕСПЛАТНЫХ обучающих курсов по установке или позвоните по телефону 888-488-9276 по Узнайте больше о вариантах теплого пола.

ПРИМЕЧАНИЕ. Ниже приведены некоторые общие сведения о нескольких типах системы электрического теплого пола. Каждая система обладает уникальными характеристиками, которые делают ее лучше подходит для обогрева определенных типов полов. Просмотрите эту информацию, а затем свяжитесь с Эксперт по лучистому теплу Warmzone, чтобы определить, какая система лучше всего подходит для обогрева вашего пола.

Warmzone

ComfortTile ^® Особенности кабеля

---

	КомфортПлитка кабель теплого пола имеет одноточечное подключение и имеет диаметр всего ⅛ до 3/16 дюйма. Кабель проложен в тонком наборе, в результате чего минимальные наращивание пола.	Греющий кабель ComfortTile
	Кабель для обогрева пола имеет прочную оплетку из нержавеющей стали и одобрен для безопасного использования. мокрые места.
	Греющий кабель на катушке идеально подходит для работ по подогреву пола нестандартной формы.
	Простота установки и отличное для обогрева кафельных полов, мрамор, сланец и многое другое.
	Системы ComfortTile поставляются в комплекте с защитой GFCI. терморегулятор и стропы для фиксации и правильного размещения нагревательного кабеля.
	Имеет ограниченную 25-летнюю гарантию производителя.
Warmzone ComfortTile ® Особенности коврика
	КомфортПлитка нагревательные маты отличаются низким профилем и простотой установки. Маты с подогревом пола имеют толщину всего 3/16 дюйма (3 мм).	Напольный нагревательный мат ComfortTile
	Кабель предварительно проложен и прикреплен к сетке на клейкой основе для крепления к основанию. для быстрой установки.
	Маты для обогрева пола ComfortTile не излучают электромагнитных полей, поддающихся измерению, благодаря экранированная конструкция с двумя проводниками.
	Двухжильный нагревательный кабель допускает только одно подключение холодного провода и одобрен для использования во влажных условиях. места.
	Встроенная защита от замыканий на землю (GFCI).
	Имеет ограниченную 25-летнюю гарантию производителя.
Характеристики нагревательного кабеля In-Slab™ Warmzone
	Прочный In-Slab Термокабель имеет прочную внешнюю оболочку из полиолефина, предназначенную для прокладки в бетонных плитах.	Излучающий нагревательный кабель, встроенный в плиту
	Простая установка. Тепловой кабель укладывается непосредственно в бетонную плиту.
	Кабель нагревает бетонную плиту, поэтому практически любой тип пола (например, керамическая плитка, мрамор и сланец для лиственных пород и ламината и т. д.), может быть монтируется по кабелю напольного отопления In-Slab. Бетонная плита удерживает и распределяет теплоэффективно, что делает системы напольного отопления In-Slab очень эффективными.
	Поскольку нагревательный кабель Warmzone In-Slab имеет защитный водонепроницаемый экран, он безопасен для использования как во влажных, так и в сухих условиях.
	Система электрического обогрева пола Warmzone In-Slab имеет чрезвычайно быстрое время отклика, быстрый и равномерный нагрев полов.
	Соответствует стандартам UL и имеет полную 10-летнюю гарантию.
Warmzone FloorHeat STEP ® Характеристики
	Усовершенствованный низковольтный, саморегулирующийся FloorHeat STEP нагревательный элемент обеспечивает энергоэффективную работу и долгий срок службы.	Низковольтные нагревательные элементы для пола
	Тонкий полимерный нагревательный элемент не требует укладки на пол и может легко крепится к основанию с помощью клея, скоб или шпилек.
	Простая установка. Может быть отрезан по длине на месте и установлен под большинством напольные покрытия, в том числе плитка, камень, эластомер, ламинат, паркет и ковролин.
	Нагревательный элемент такой прочный и универсальный что он также используется в системах обогрева крыш.
	Соответствует стандартам UL и имеет 20-летнюю гарантию.
Warmzone RetroHeat ® Особенности
	РетроТепло легко устанавливается между лагами пола и эффективно обогревает ваши полы. Нагревательный элемент можно резать на месте. Нагревательные панели доступны для балок с шагом 12, 16 и 24 дюйма.	Система подогрева пола RetroHeat
	Система напольного отопления состоит из тонкопленочных нагревательных панелей, соединительных материалов и уникальных цифровой термостат, который включает в себя 16-амперный выключатель GFCI и датчик пола для точного программирования.
	Система RetroHeat – это лучшее решение для установки лучистого тепла под любое существующее напольное покрытие, включая плитку, паркет и ковер.
	Соответствует стандартам UL и имеет 10-летнюю гарантию.
Теплая зона Особенности FilmHeat™
	ФильмЖара Система оснащена нагревательными элементами почти толщиной с бумагу (толщиной всего 0,16 дюйма), поэтому нет никакого веса нагрузка или нарастание пола. После закрепления нагревательных элементов электрические соединения изготавливается и укладывается ламинированный пол непосредственно поверх панелей.	Коврики с подогревом FilmHeat
	Система FilmHeat безопасна и надежна, а нагревательные панели сертифицированы UL, ETL и cETL.
	Простая установка. Панели FilmHeat устанавливаются быстро и легко. Тонкий нагрев Элементы могут быть вырезаны и сформированы на месте в соответствии с конкретными требованиями проекта.
	FilmHeat имеет «лучшую в своем классе» 25-летнюю гарантию производителя.
Warmzone Особенности коврика FoilHeat™
	ФольгаТепло В системе используются тонкие нагревательные кабели с фторполимерной изоляцией, зажатые между двумя слоями специально армированная алюминиевая фольга. Отражающие свойства прочного алюминия обеспечивают максимальное восходящее распределение тепла, оптимизирующее энергоэффективность.	Маты с подогревом FoilHeat
	Система FoilHeat представляет собой доступный по цене вариант обогрева пола, предназначенный в первую очередь для использования под ламинат, инженерная древесина, клееная древесина и другие плавающие полы.
	Простая установка. Маты FoilHeat можно резать и формовать на месте в соответствии с конкретными требованиями. проекта.
	Соответствует стандартам UL и имеет 5-летнюю гарантию производителя.
Warmzone Prodeso ® Мембрана для напольного отопления Характеристики
	Продезо мембрана теплого пола легко монтируется непосредственно на черновой пол, а КомфортПлитка тепло Затем кабель устанавливается в пазы мембраны.	Мембрана для теплого пола Prodeso и нагревательный кабель
	Система Prodeso безопасна при любых условиях и может использоваться для обогрева самых разных поверхностей пола. Он даже обеспечивает гидроизоляцию основания в случае укладки на треснутые или неполностью отвержденные полы с риск парового удара.
	Канавки мембраны фиксируют кабель, обеспечивая надлежащее расстояние между кабелями для системы обогрева пола.
	Мембрана Prodeso универсальна и может использоваться во всех типах внутренних помещений. и наружного применения. (Гарантия 10 лет.)



Дополнительная информация по лучистому теплу, руководства по установке, брошюры, технические руководства и иллюстрации, см. нашу веб-страницу ДОКУМЕНТАЦИЯ ПО ИЗЛУЧАЕМОМУ ТЕПЛУ.

Позвоните нам сегодня по телефону 888-488-9276, чтобы узнайте больше о нашем бесплатном обучении установке, технической поддержке, профессиональном проектировании систем услуги и многое другое.

Учебные видеоролики по лучистому теплу Университета теплых зон

СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ и услуги премиум-класса

ПОЛУЧАТЬ ЕЖЕМЕСЯЧНЫЕ НОВОСТИ

Монтаж теплых полов с ламинатом

Укладка теплых полов Calorique® под ковер, линолеум, ламинат, паркет и плитку

Определить площадь и форму обогреваемого пола

При планировании следует помнить, что на обогреваемой поверхности не должна стоять бытовая техника или мебель без ножек. Панели Calorique не могут быть частично закрыты плинтусами, архитектурными деталями или декоративными элементами. Закрытие зон нагрева может привести к перегреву. Лучше всего устанавливать нагревательные панели по длине помещения, чтобы избежать частых разрезов и соединений линий. Электрические линии, которые могут быть проложены по полу, должны находиться на расстоянии не менее 50 мм от нагревательной пленки и соединений, а пространство между ними должно быть заполнено теплоизоляционным материалом.
Расстояние между диафильмом и источником тепла должно быть не менее 200 мм. Источниками тепла являются, например, тепловые трубы, камин, дымоход, духовка и т. д.

Подготовка нагревательных панелей Calorique®

Разрежьте нагревательную пленку по одной из пунктирных линий ножницами. Вы не можете разрезать пленку по-другому. Прикрепите клеммы разъема к подготовленным полоскам фольги.

Прикрепите зажимы плоскогубцами, молотком или обжимным инструментом. Проверьте жесткость контакта. Изолируйте рельсы с другой стороны полосы прокладкой изоляционной ленты из набора Calorique.

Подготовьте электрические кабели сечением не менее 1,0 мм2 из набора Calorique®.

Обожмите зачищенный конец провода к клеммам разъема плоскогубцами. Изолируйте электрическое соединение с помощью самоклеящейся ленты из набора Calorique®.

Нагревательные элементы соединены параллельно. Максимальная длина нагревательной панели указана на странице с техническими данными. Максимальная суммарная мощность нагревательных полос, подключенных к термостату, не должна превышать 3200 Вт. Если общее потребление выше 3200 Вт, рекомендуем установить дополнительный электрический контур с собственным предохранителем. Затем нагревательные элементы подключаются с помощью магнитного выключателя к термостату.

Укладка панелей

Покрыть черновой пол, на котором не должно быть шероховатостей и острых элементов, полиэтиленовой пленкой с помощью клейкой ленты. Края фольги должны перекрываться на 20 см. Уложите листы теплоизоляции толщиной 3 мм и закрепите их липкой лентой.

Поверх слоя теплоизоляции положите нагревательный элемент Calorique направляющими вверх. При правильном расположении нагревательных панелей все надписи должны быть разборчивы. Прикрепите нагревательную пленку клейкой лентой, мебельными гвоздями или степлером, чтобы предотвратить ее скольжение.
ВНИМАНИЕ! Прикрепите нагревательную пленку по краям через прозрачную полоску. Крепление должно быть не ближе 6,4 мм к шине серебристого цвета.
Для электрических соединений сделайте вырезы в теплоизоляционном слое, чтобы поверхность оставалась ровной.

Визуальный осмотр

Визуально проверьте систему, изоляцию, крепление контактов. При визуальном осмотре обратите внимание на возможные следы повреждения полосок фольги, которые могут произойти во время установки. Если часть полосы повреждена, рекомендуется заменить всю полосу.

Электрическая проверка

Электрическая проверка должна выполняться через соединительный кабель для проверки точности электрических соединений. Допустимое значение сопротивления для 240 В можно определить по следующей формуле:
Верхний предел = сопротивление 63360/установленный Вт.
Нижний предел сопротивления = 54720 /установленный Вт.
Проверьте измеренное значение после выполнения ниже.
СОПРОТИВЛЕНИЕ
Между верхним и нижним пределами сопротивления:
Хорошо, все в порядке, дальнейших действий не требуется.
Сопротивление выше верхнего предела:
Обрыв цепи. Проверьте все соединения и при необходимости отремонтируйте все.
Ноль (0): Короткое замыкание :
Проверьте все кабели на наличие повреждений. Полосы фольги с поврежденными шинами питания необходимо полностью заменить. После любого ремонта электрические испытания должны быть выполнены снова. Всю эту работу следует проводить максимально аккуратно, чтобы избежать возможного повреждения нагревательных элементов.

Датчик температуры

Вырежьте подходящее отверстие в изоляционном слое и прикрепите датчик температуры примерно в 1–1,2 см от нагретой части нагревательной фольги.

Подсоедините нагреватель к термостату и включите его. Через несколько минут фильм должен стать приятной войной.

Накройте поверхность нагрева полиэтиленовой пароизоляционной пленкой толщиной около 140-300 г/м2 (200 мкм и более) с помощью клейкой ленты. Края листа должны перекрываться на 20 см. Как вариант, на полиэтиленовую пароизоляцию (не непосредственно на нагревательную пленку) можно наклеить специальную самоклеящуюся алюминиевую фольгу Alum-E из набора Calorique® Set. Уложите алюминиевую фольгу так, чтобы полосы фольги перекрывали друг друга, образуя равномерную экранирующую поверхность над нагревательной пленкой. Подсоедините алюминиевую фольгу к защитному заземлению.

Укладка напольного покрытия

Поверх него укладывается напольное покрытие или промежуточный слой из фанеры или ДСП.

Ламинат, паркет, деревянная доска

Уложите ламинат, паркет, деревянную доску непосредственно на нагревательную пленку в соответствии с инструкциями производителя. Наслаждайтесь комфортным теплым полом.

Ковер, линолеум, плитка

Уложить промежуточный слой из фанеры, ДСП и т.п. Промежуточный слой закрепить к полу шурупами и выровнять последний слой. Винты должны быть закреплены только через прозрачную кромку нагревательной пленки. Минимальное расстояние между винтами и токопроводящими элементами, включая серебряные шины, составляет 6,4 мм. Поверх промежуточного слоя укладывается напольное покрытие согласно инструкции производителя.

Подогрев пола завершен. Если на обогреваемую поверхность не будет ставиться мебель, то можно положить ковер или линолеум прямо на нагревательную пленку без промежуточного слоя.

Как укладывать полы с подогревом под ламинат

Когда вы думаете о полах с подогревом, вы, вероятно, ассоциируете это с плиткой с подогревом, особенно на полах в ванных комнатах. Не все люди могут знать об этом, но электрический теплый пол можно установить практически на любой тип напольного покрытия, а не только на плитку. Это также дает преимущества, которые выходят за рамки традиционно выложенных плиткой комнат, таких как кухня или ванная комната. Один из самых популярных вариантов для домовладельцев, которые хотят иметь полы с подогревом, — это ламинат. Большинство ламинированных напольных покрытий могут выдерживать температуру до 85 градусов по Фаренгейту, чего вполне достаточно, поскольку все, что выше этой температуры, может привести к деформации или обесцвечиванию древесины.

Итак, как укладывать теплые полы под ламинат? Ламинат обычно укладывают в виде плавающей системы. Он не предназначен для крепления к основанию. Электрические напольные системы бывают двух типов: те, для которых требуется клей, и те, для которых он не требуется. Система плавающего пола, как и ламинат, должна сочетаться с продуктом для обогрева пола, для которого не требуются клеи. Эти продукты обычно имеют форму свернутых матов, которые расстелены на полу и тщательно вырезаны, чтобы придать им форму, соответствующую помещению для установки. К счастью, этот тип напольного отопления проще всего установить, так как он не требует разбавления или самовыравнивающейся смеси.

Что такое электрический подогрев пола?

Во-первых, это поможет понять, как работает электрический теплый пол. По сравнению с традиционными системами домашнего отопления, которые полагаются на нагнетание нагретого воздуха по всей конструкции для ее нагрева, в электрическом отоплении пола используются провода, которые нагреваются за счет электрического сопротивления. Здесь используется лучистый теплый пол. Провода излучают тепло вверх в материал пола, который затем излучает тепло на твердые предметы в комнате. Это как электрическое одеяло для вашего пола.

Каждое помещение с электрическим теплым полом обычно имеет свой собственный термостат, в отличие от печей и других систем принудительного воздушного отопления. Эта система лучистого обогрева пола упрощает настройку уровня тепла в каждой комнате. Вы можете установить подогрев пола в каждой комнате вашего дома, но большинство людей будут делать это только в тех комнатах, которые нуждаются в дополнительном обогреве.

Преимущества электрического обогрева пола

На самом деле преимущества выходят за рамки дополнительного обогрева. Воздух, находящийся в системе воздуховодов, является плохим проводником тепла. Для сравнения, твердые предметы гораздо лучше проводят тепло, что делает электрический подогрев пола более энергоэффективным для вашего дома. Кроме того, системы принудительной вентиляции разносят загрязняющие вещества и аллергены вокруг вашего дома, что может негативно сказаться на вашем здоровье. Это не проблема с электрическим подогревом пола, поскольку он не зависит от обдува воздухом. Если вы страдаете аллергией, вам лучше работать с системой «теплый пол».

Типы электрических систем лучистого обогрева полов

Существует три способа установки электрического отопления в качестве системы теплого пола — с помощью кабелей, матов или пленки. Система нагревательного кабеля включает в себя отдельные провода, подключенные к отдельной мембране. Это позволяет настроить место нагрева. Провода должны быть стратегически расположены близко друг к другу, не перекрывая друг друга, так как вы не можете перерезать провода.

Когда речь идет о матах, которые представляют собой кабели и мембрану в одной комбинации, вы можете укладывать теплый пол, не беспокоясь о размещении. Кабель здесь тоже не разрежешь, а вот мембрану можно использовать для Г-образных помещений.

Что касается теплоизоляционной пленки для пола, это то же самое, что готовый электрический коврик без сетки. Система заключена в пластиковую мембрану, которую можно обрезать по длине. Это означает, что вы можете раскатать пленку и установить ее в прямом направлении.

Установка электрического обогрева пола под ламинат

Установка электрического обогрева пола под ламинат состоит из шести этапов:

• Подготовка основания система подогрева пола. Очистите черновой пол от любого мусора с существующего пола, а затем тщательно очистите область. Убедитесь, что на участке не осталось старых полов или строительных материалов.
• Проверка нагревательного элемента — Убедитесь, что ваш нагревательный элемент работает правильно, проверив его с помощью омметра. Измерьте сопротивление нагревательного элемента (между двумя жилами). Запишите этот номер на ярлыке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с числом, указанным на ярлыке UL. Он не должен превышать 15 процентов в любом направлении, хотя допускается некоторая вариация. Теперь измерьте непрерывность между проводом заземления и основным проводом 9.0348 . Показание должно быть либо «Бесконечность», либо O/L. Не устанавливайте нагревательный элемент, если он не прошел этот тест. Вы не хотите столкнуться с проблемами, связанными с неправильно функционирующим нагревательным элементом, который также может вообще помешать работе системы.
• Установка подложки и матов подогрева пола — Подложка обычно представляет собой квадратные или прямоугольные куски из натуральной или синтетической пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы швы не накладывались друг на друга. Отрежьте кусочки по мере необходимости, чтобы убедиться, что вы покрыли весь пол. После этого соедините все детали подложки вместе, чтобы соединить их. Помните, что подложку нельзя крепить к самому основанию.
• Установка матов подогрева пола — Установите нагревательный мат так, чтобы холодные провода легко доставали до термостата. Вы должны выяснить до фактической установки, где разместить термостат. Обычно это зависит от того, где в стене есть электричество. Возможно, вам придется обрезать маты по размеру комнаты, но будьте осторожны, чтобы не перерезать нагревательные кабели, содержащиеся в них. Что вы можете сделать, так это разрезать материал мата до кабеля, а затем согнуть мат, начиная новый ряд в процессе. Этот метод установки называется «вырезать-и-повернуть».
• Укладка ламината — Крайне важно, чтобы вы делали это именно так, как рекомендует ваш производитель. Установите напольное покрытие так, как будто его и не было, так как нагревательные элементы не влияют на этот процесс. После того, как вы закончите, проверьте работу нагревательного элемента еще раз, чтобы убедиться, что нагревательные элементы не были повреждены во время установки. Выполните третью проверку сопротивления и запишите результаты в гарантийную регистрационную карточку.
• Выполните электрические соединения — Наконец-то можно подключить провода от ТЭНа к термостату. Правильный способ сделать это варьируется от термостата к термостату. Это означает, что вы должны следовать инструкциям, прилагаемым к вашему комплекту. Настоятельно рекомендуется обратиться за помощью к профессиональному лицензированному электрику, поскольку работа с электричеством опасна.

Подарите своему дому качественное напольное покрытие, которого он заслуживает, с напольными покрытиями Zothex

Вы хотите нагреть ламинатный деревянный пол с помощью лучистого отопления? Знаете ли вы, как обращаться с сопутствующими инструментами и оборудованием, таким как гидравлическая система, пароизоляция, распределительная коробка и датчик пола? Позвольте Zothex Flooring помочь вам с этим и другими вашими потребностями в деревянных напольных покрытиях. Стоит иметь надежного партнера, который поможет вам выбрать правильный ламинированный пол и систему лучистого отопления для вашего дома, а также выполнить все другие работы, связанные с электрическим теплым полом.

Zothex Flooring также работает с другими типами полов, включая виниловые полы (виниловые полы или виниловые доски), паркетные полы, бамбуковые полы, полы из керамической плитки и паркетные полы. Позвоните сейчас, и пусть Zothex Flooring поможет вам в реконструкции и перепланировке вашего дома.

Как укладывать напольное отопление Suntouch WarmWire, часть 1

Одним из лучших улучшений напольного покрытия в ванной или на кухне является использование напольного отопления. Есть несколько различных продуктов, доступных для достижения желанного «теплого настроения, когда на улице сорок градусов». Одним из наиболее популярных продуктов (во всяком случае, здесь) является теплый пол Suntouch WarmWire. Это просто очень долгий срок для проводов, которые обогревают ваш пол (и согревают ваши сиськи).

Теперь, когда я дважды употребил слово «тутси» в одном абзаце, я думаю, пора двигаться дальше.

В качестве «официального» справочника руководство по установке от производителя можно найти в Интернете в одном из этих причудливых pdf-файлов ЗДЕСЬ. Он содержит все виды вещей, о которых вам нужно знать перед началом установки. Хотя в этом посте вы узнаете, как это сделать, ваша установка может отличаться в аспектах, о которых вы не знаете. Вам также необходимо прочитать информацию о производителях перед тем, как установить WarmWire.

Это самое близкое к официальному отказу от ответственности: Имейте в виду, что методы, которые я использую, будут несколько отличаться от инструкций производителя, предназначенных для самодельщиков. Я профессиональный плиточник (правда, над чем вы смеетесь?). Я беру на себя ответственность за все, к чему прикасаюсь в доме клиента, и принимаю этот риск теми методами, которые я выбираю. Прочтите инструкции производителя перед установкой WarmWire!

Эта информация касается установки подложки под WarmWire, установки проволоки и установки мембраны Schluter Ditra над проволокой для укладки плитки . Технические аспекты электропроводки рассматриваются лишь кратко и в самых общих чертах. Они не предназначены для того, чтобы быть окончательным руководством по правильному подключению элемента теплого пола WarmWire к вашему блоку управления и источнику питания. ПРОЧИТАЙТЕ ИНСТРУКЦИИ ИЗГОТОВИТЕЛЯ В ОТНОШЕНИИ ВАШЕГО КОНКРЕТНОГО БЛОКА УПРАВЛЕНИЯ! По-английски это означает, что если ваш дом взорвется, это не моя вина — я был здесь всю дорогу.

В вашем регионе может потребоваться вызов электрика для подключения нагревательного элемента. Проверьте с вашими местными строительными нормами, чтобы убедиться. Если это необходимо, а вы этого не делаете, у вас могут быть кучи проблем. Не путайтесь с кодами городов, они не очень приятные, если их разозлить. Поверь мне в этом.

Задница прикрыта – давай покончим с этим.

Система WarmWire состоит из двух основных элементов – провода и блока управления. Блок управления жестко подключен к электрической системе вашего дома, а провод прикреплен к блоку управления. Затем провод прокладывается за стеной и под полом. После установки вы можете контролировать температуру напольной плитки с помощью блока управления.

Прежде чем начать, вам нужно выяснить, сколько WarmWire вам нужно приобрести. Вышеупомянутый PDF-файл содержит диаграмму, в которой объясняется, какой провод вам нужен, исходя из квадратных метров пола, на котором он устанавливается. Существует три различных интервала, которые можно использовать и использовать разную мощность на квадратный фут. Это все просто запутанная чушь, поэтому я объясню это так: чем ближе вы разместите провод, тем теплее будет ваш пол — и тем больше энергии он будет использовать для достижения этого. Достаточно легко, да?

Длина провода зависит от того, сколько квадратных метров вы обогреваете. Быстрый способ вычислить это — площадь комнаты, умноженная на 0,90 (потому что нет необходимости отапливаться вдоль стен, в шкафах и т. д.) и умножить на 4,7. Это даст вам приблизительную длину провода, который вам нужен.

Проволока доступна предварительно измеренной длины. Это не то, что вы можете просто заказать на определенную длину. Это провод с замкнутым контуром, что означает, что он представляет собой единое целое, а не провод, который можно обрезать до нужной длины. Поэтому вам нужно выяснить длину и заказать ближайшую к этому номеру.

Различные расстояния: 2, 2 1/2 и 3 дюйма. Для целей этого поста я буду использовать настройку 2 1/2 дюйма, так как она будет наиболее часто используемой, и потому что у меня есть фотографии с ней. Вам также необходимо приобрести проволочные хомуты, которые будут прикреплять провод к полу и удерживать его на месте, пока вы будете укладывать напольное покрытие над ним. Не используйте гвозди, шурупы и т. д. – используйте ремни. У них есть предварительно разнесенные зажимы, чтобы правильно удерживать провод на месте. И используя любой другой метод, вы рискуете повредить или оборвать провод.

Для этой конкретной установки я решил использовать 1/2-дюймовую цементную плиту Hardiebacker на полу с установленным на ней нагревательным проводом. Кроме того, я использовал мембрану Schluter Ditra в качестве подложки для плитки. При использовании Ditra вам нужно, чтобы нагревательный элемент, будь то провод, коврик или другой тип, располагался под Ditra, а не между Ditra и плиткой.

Вы можете нажать на любую из неудачно сделанных фотографий, чтобы открыть полноразмерную версию.

Рисунок 1

Убедитесь, что ваш Hardiebacker или любая другая подложка, которую вы используете под проволокой, установлена ​​правильно для правильной укладки плитки. Это обязательно, так как это самый базовый слой для вашего пола. Если сделать это неправильно, вы рискуете поставить под угрозу всю установку — обратите внимание, это дорого обходится! Прочтите, как правильно установить подложку для напольной плитки. Загляните по этой ссылке — я просто посижу здесь и выпью пива Pepsi, пока вы это делаете.

Хорошо! (Не могу поверить, что только что напечатал это) Первое, что нужно сделать (после правильной установки подложки — в данном случае hardiebacker — рис. 1), — это установить ремни. Металлические ремешки, изготовленные для WarmWire, имеют выступы через каждый дюйм. Я уверен, что вы сможете понять, как использовать их для любого выбранного интервала.

Рисунок 2

Рисунок 3

Для этой конкретной установки я использовал каждую третью вкладку в одних областях и каждую вторую вкладку в других. Я делаю это, чтобы сделать пол теплее в одних местах (перед душем и ванной) и меньше в других местах. Я не знаю, стандартная это практика или нет — это для меня. Если вас это беспокоит, см. «отказ от ответственности» вверху.

Ремни кладут на пол и прикручивают. (рис. 2, 3) Suntouch рекомендует использовать аэрозольный клей, чтобы удерживать ремни на месте, пока вы их не прикрутите. Я этого не делаю. У меня нет проблем с тем, чтобы держать их там, где они должны быть, без этого, и мне не нравятся какие-либо посторонние вещества под моими укладками плитки, особенно те, к которым тонкий слой может прилипать или не прилипать.

Расстояние между выступами

Я размещаю ремни через каждые четыре фута, чтобы удерживать провода на месте. Я нахожу, что это дает мне достаточную фиксацию для того, что мне нужно сделать над проволокой, прежде чем раствор полностью схватится. Как только это произойдет, они все равно никуда не денутся. Но вам нужно, чтобы они удерживались на месте до этого момента. Не пытайтесь использовать ярлык с этой частью, если вы повредите провод, вам нужно будет 1. заплатить, чтобы заменить его, и 2. начать все сначала. Ни один из них не является моим предпочтительным методом.

Вы можете инвестировать в электронную коробку Suntouch под названием «Громкий рот». Это небольшая электронная коробка с 9-вольтовой батареей, к которой вы подключаете провод, когда начинаете установку. Если вы повредите или перережете провод в любой точке, коробка будет выкрикивать ругательства в ваш адрес, обзывать вас, поджигать вашу собаку или делать что-то, что даст вам недвусмысленный ответ, что вы трахнули собаку (надеюсь, не в тот момент, когда она был в огне).

Если вы повредите провод, вы можете приобрести набор для сращивания, с помощью которого вы сможете восстановить поврежденный провод. Я расскажу об этом в другом посте — надеюсь, никому не понадобится его читать.

Конец провода WarmWire, прикрепленный к блоку управления, в два раза толще нагревательной части провода. Вы должны начать размещение проводов у основания стены под блоком управления. Разверните WarmWire, пока не дойдете до меньшей части провода — нагревательного элемента — и поместите эту часть провода у основания стены. Проще говоря, вам не нужна более толстая часть провода под вашим полом — только более тонкая часть.

Теперь самое интересное. Начиная с точки у основания стены, протягивайте WarmWire вперед и назад по полу, используя надлежащее расстояние между выступами для расстояния между проводами. На фото крупным планом у меня он установлен в каждой третьей вкладке. Поместите провод под правильный язычок и нажмите на него, чтобы зафиксировать на месте. ЗАПРЕЩАЕТСЯ использовать молоток, отвертку или банку из-под пива из-под пива, чтобы забить или протолкнуть язычок вниз.

Рисунок 4

Рисунок 5

Вы хотите начать с одной стороны комнаты и закончить с другой. Вы НИКОГДА не хотите пересекать провода друг над другом. Они должны оставаться на расстоянии не менее двух дюймов друг от друга во всех точках. Планируйте соответственно. Вот почему вы хотите, чтобы ваша планировка была рассчитана до того, как вы начнете.

Это утомительно, но не торопитесь и сделайте это правильно. Это необходимо для правильной работы вашего WarmWire.

Рисунок 6

Конец WarmWire немного толще самого провода. Обычно я беру свой нож или отвертку и вырезаю небольшую канавку в подложке или черновом полу, чтобы поместить конец. В идеале вы хотите, чтобы конец провода заканчивался у стены, и в этом случае вы можете просто засунуть его между задней панелью и основанием стены (вы оставили там зазор, верно?), но иногда вам нужно закончить его перед вашим туалетный столик или ванна.

Я делаю то же самое с зондом. Существует также датчик температуры, который необходимо поместить под плитку, чтобы регулировать температуру. Он толще, чем сама проволока. Вы можете просто вырезать канавку в черновом полу, чтобы поместить его.

Рисунок 7

После того, как вы закончите натягивать веревку WarmWire на пол, будьте осторожны, чтобы не злоупотреблять ею. По ней можно ходить, но не танцевать, понимаете, о чем я? Отдохните — вы это заслужили. Когда я протрезвею после остального, мы расскажем, как установить мембрану Schluter Ditra для плитки поверх Suntouch WarmWire для укладки плитки.
