Как установить точечные светильники

Точечные светильники – это универсальное решение для подвесных потолков и других интерьерных конструкций – арок, перегородок, лестниц. Устройства позволяют создать как акцентную подсветку, так и основное освещение. Поскольку точечники часто встраиваются непосредственно в основания, процесс монтажа отличается от установки обычных люстр и бра.

Что такое точечные светильники

Точечными принято называть компактные устройства, имеющие узкий угол рассеивания светового потока. Благодаря скромным размерам изделия могут быть размещены в очень ограниченном пространстве. Именно на основе точечных моделей обычно создается мебельная подсветка.

Несмотря на «малогабаритность» светильники отличаются разнообразием: выпускаются простые и поворотные изделия, дизайн и способ установки также отличаются. Так, существуют варианты для накладного монтажа и встраиваемые модели. Кроме того, точечные приборы могут питаться от сети с напряжением 220 вольт, а также быть низковольтными.



Установка точечных светильников

Накладные и встраиваемые точечные светильники устанавливаются по-разному. Первые монтируются на любые основания, включая бетонные перекрытия; вторые размещаются в конструкциях из материалов, в которых можно вырезать монтажное отверстие.

Установка накладных точечных светильников

Прежде чем переходить непосредственно к установке, выбирают схему расположения точечных светильников. Предварительная разметка может быть выполнена на глаз при помощи подручных средств, например, изоляционной ленты. Для точной разметки потребуются измерительные инструменты – рулетка или лазерный нивелир. Чтобы освещение было равномерным, световые потоки приборов должны пересекаться. Так, при высоте потолков 2,5 метра, светильники с углом рассевания 30 градусов нужно размещать на расстоянии до 1 метра друг от друга.

Следующий этап – подготовка проводки. Здесь тоже есть тонкости: изделия на напряжение 220 вольт могут питаться напрямую от бытовой электросети, а для подключения низковольтных моделей потребуется трансформатор. Выводя питающий кабель из основания, учитывайте, что отверстие для него не должно быть очень большим, чтобы была возможность полностью скрыть его светильником.

После того как питание обеспечено, переходят к установке монтажной планки, к которой крепится осветительный прибор. Затем изделие подключается к сети и фиксируется в месте размещения. Соединять провода по старинке, скруткой, не рекомендуется из-за ненадежности этого способа. Предпочтительнее использовать специальные клеммные колодки, обеспечивающие надежный контакт.

Если устройство оборудовано встроенным светодиодным модулем, то можно сразу же переходить к проверке работоспособности; у моделей со сменными источниками света – предварительно устанавливается подходящая лампа.

Установка встраиваемых точечных светильников

Как и в случае с накладными изделиями, работы начинаются с разметки мест размещения и прокладки питающих проводов. Под натяжные потолки проводка и основания для светильников создаются перед монтажом полотна.

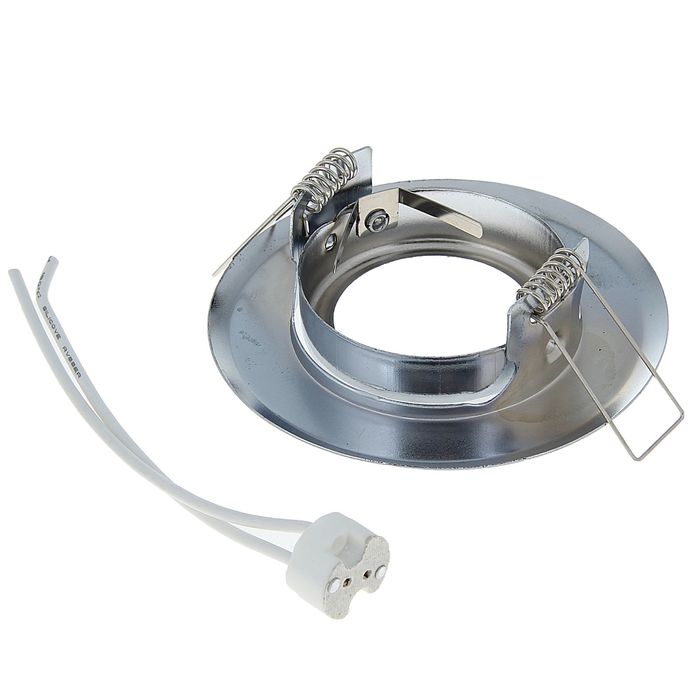

Для крепления приборов используются специальные закладные формы определенного диаметра или универсальные. Последние нужно вырезать под светильники при помощи канцелярского ножа. Затем из перфоленты создается П-образный элемент, с одной стороны присоединяющийся к закладной мини-саморезами, с другой – к базовому потолку. Чтобы крепеж получился нужного размера, измеряют расстояние от основного потолка до нижнего края потолочного профиля. Кроме перфоленты в качестве крепления может использоваться регулируемая стойка. Для фиксации изготовленного элемента используются дюбель-гвозди. Отверстия под них пробиваются перфоратором.

Проводка прокладывается в соответствии с выбранной схемой размещения осветительных приборов. Для питания устройств не допускается использование кабелей сечением менее 1,5 кв. мм, а также любые провода и шнуры. При монтаже оставляют запас проводника в месте установки светильника. Еще раз напомним, что для соединения лучше использовать специальные клеммники и прокалывающие зажимы.

Для защиты основания от перегрева применяются термокольца из ABS-пластика. Помимо этого, элемент помогает укрепить края будущего отверстия под светильник. Кольцо тщательно промазывается специальным клеем и прижимается к натяжному потолку. Отверстие аккуратно прорезается канцелярским ножом. При этом важно не оставить «лоскутков», выходящих за пределы термокольца: иначе материал будет мешать охлаждению лампы.

Далее следует регулировка высоты закладных. Элементы вытягивают так, чтобы они оказались вплотную к полотну, но не давили на него. После этого выводятся провода питания, к которым подключаются светильники. Наконец, осветительные приборы занимают свои законные места. Важно помнить, что пружинные крепления должны быть заведены не за полотно, а за закладную.

Особенности монтажа в гипсокартонные потолки

В конструкции из гипсокартона точечные светильники устанавливаются после наложения слоя шпатлевки. Составляется подробный план размещения осветительных приборов, согласно которому осуществляется прокладка проводки под потолком и прорезка отверстий в смонтированной конструкции. Для этого применяется дрель с коронкой подходящего диаметра. Если потолок снабжен декоративным покрытием, например, из пластиковых панелей, не допускается размещение устройств на стыках и швах обшивки.

Как установить точечные светильники: монтаж, подключение, схемы

Часто в современном дизайне помещений используются решения с подвесными или натяжными потолками, а также с конструкциями из гипсокартона, пластика или МДФ – разнообразные ниши и колонны. Так разграничивают рабочие зоны и дополняют пространство. Но любые конструкции и формы не выглядят эффектно без освещения. В этом случае частое решение – это установка точечных светильников. Давайте разберемся что это, и как это сделать своими руками.

Содержание:

1. Виды и различия

2. Типы ламп для точечных светильников

3. Преимущества и недостатки точечных светильников

4. Схема подключения на 220 В

5. Подключение точечных светильников на 12 В

6. Что нужно знать, прежде чем приступить к монтажу

7. Заключение

Виды и различия

Точечные светильники бывают встраиваемые, накладными, подвесными и внешними. Встраиваемые не имеют как такового плафона или корпуса, они состоят из крепежных частей, патрона и декоративной рамки, в патрон устанавливают лампочку, например, с цоколем GU10 или других типов. Декоративная рамка располагается на внешней стороне гипсокартона или другого облицовочного материала, то есть со стороны зрителя.

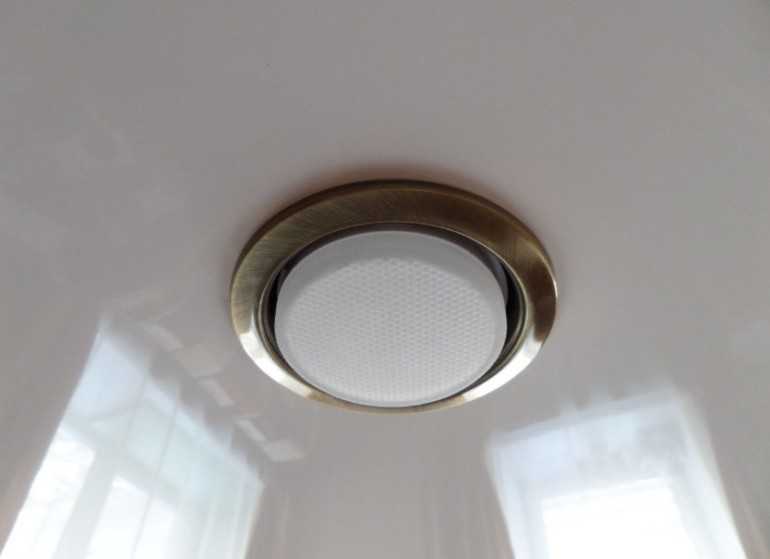

Встраиваемый точечный светильник

Иногда лампочка закрывается декоративным рассеивателем или дополнительной частью корпуса – внешними плафонами, «висюльками» и прочим.

Спот с внешним плафоном в виде кристалла

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Точечные источники света часто называются иначе – спот, не запутайтесь, когда будете искать их в магазинах и в разговорах со строителями.

Накладные точки удобно устанавливать для подсветки мебели, например, на полках, они не требуют наличия свободного пространства за плоскостью, как встраиваемые.

Накладные точки

Подвесные споты представляют собой что-то среднее между точечным светильником и люстрой.

Подвесные модели

Наружные споты могут по конструкции напоминать небольшие прожекторы, такие устанавливаются в галереях для подсветки картин, в магазинах для подсветки витрин и дома в качестве направленного источника света, например, над кроватью, чтобы было удобно читать перед сном.

Декоративные наружные модели для спальни

Стоит отметить, что точечными могут быть светильники необычных конструкций, таких как трековые осветительные системы, о них мы недавно публиковали статью на сайте, между прочим.

к содержанию ↑

Типы ламп для точечных светильников

Не менее важным параметром источника света является тип используемых ламп. Раньше в большинстве случаев в точечные светильники устанавливали галогеновые лампы и накаливания.

Галогеновая лампа для установки в спот

Позже в тренде были энергосберегающие компактные люминесцентные лампы.

В настоящее время светодиодные источники света занимают лидирующие места рынка.

Светодиодная лампа

При этом есть еще два варианта:

1. Точечные светильники могут быть со сменной лампой, тогда можно установить источник света любого типа лишь бы подходил цоколь.
2. Изделие с предустановленным светодиодом. В таком случае, если он сгорит, придется менять весь светильник или подбирать и перепаивать светодиод.

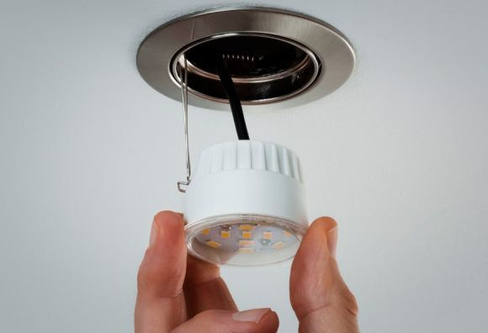

Светильник со встроенным светодиодом, лампочку в таком заменить нельзя.

Однако, кроме типа используемых источников света, следует учитывать и их напряжения. Наибольшее распространение получили две величины напряжения:

1. 220 В.
2. 12 В.

Напряжение в 12 В считается безопасным, поэтому крайне рекомендуется использовать его во влажных помещениях – в ванной и кухне. С другой стороны при той же мощности лампа на 12 В будет потреблять больший ток, это особенно важно для светодиодных ламп.

Набор для низковольтных точечных светильников: лампа и преобразователь

Для сравнения галогеновая лампа 220 В, мощностью 50 Вт питается током в 0.25 (Четверть) Ампера, 12 В 50 Вт чуть больше 4 Ампер. Разница почти в 20 раз. А если точечных светильников с такими лампами будет около 10?

Большой ток приводит к тому, что нужно будет использовать кабель большого сечения, это увеличивается стоимость системы в целом. Для светодиодных ламп это не столь существенно, поскольку токи в них будут ниже вплоть до 7–10 раз, как и потребляемая мощность.

Как подключить точечные источники света, и какой кабель использовать мы рассмотрим ниже.

к содержанию ↑

В чем же преимущества у спотов перед другими типами потолочных светильников? С их помощью организовывают как общее, так и местное освещение, а также декоративную подсветку в нишах и прочем. Давайте рассмотрим их преимущества:

1. Вы можете собрать схему включения по группам или отдельно для каждой точки. Это, во-первых, даст возможность регулировать освещенность без использования диммеров. Во-вторых, вы экономите электроэнергию, если включаете свет только в той части комнаты, где он нужен.
2. Возможность с помощью группы светильников создать общее яркое основное освещение и в то же время декоративную подсветку.
3. При перегорании одной лампы сильно ситуация по освещению комнаты не изменится, если в ней установлено с десяток точечных светильников. Свои функции освещение продолжит выполнять. Тогда как если вы установите люстру с 3–5 мощными лампами – при перегорании одной будет значительная разница в освещенности.
4. Если встраиваемые точки устанавливаются в подвесной потолок, то вы не теряете высоту комнаты, как это происходит при установке обычной люстры.
5. Устройство спотов простое, поэтому система получается долговечной.

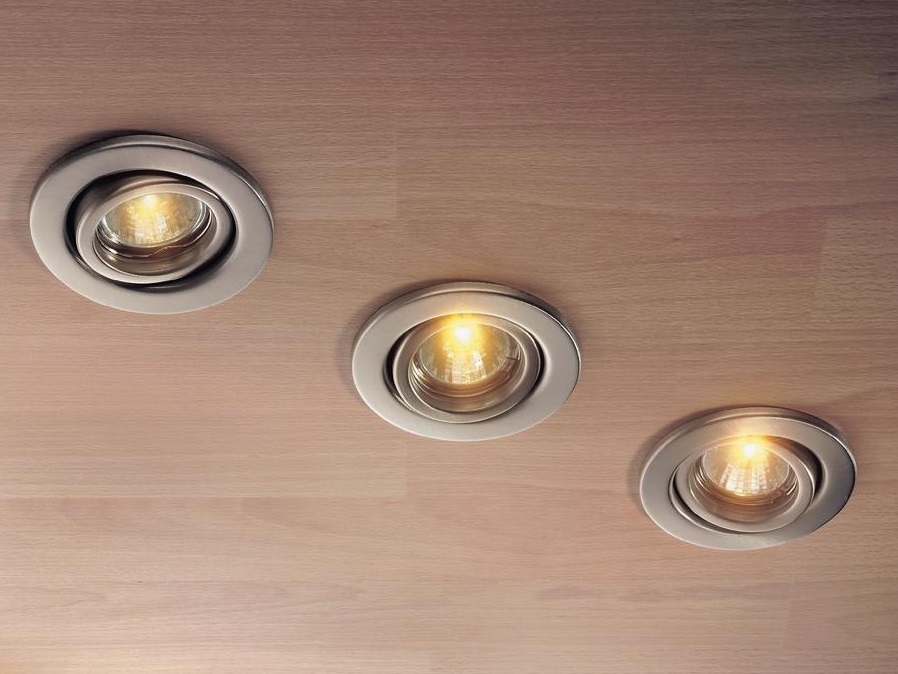

Интерьер с точечными светильниками. Равномерный свет и возможность разбить помещение на зоны.

Недостатки:

1. Большие первоначальные вложения. Так как в большинстве ситуаций работа не ограничивается парой светильников, а к ним нужно купить еще и лампочки, выходит немалая сумма.
2. Чтобы покрыть большую площадь светом – нужно увеличивать количество спотов. Не всегда направленный свет это хорошо. Поэтому прежде чем приступать к установке нужно точно определить расстояние между ними, чтобы не было зон с плохой освещенностью.

к содержанию ↑

Схема подключения на 220 В

Вы можете выполнить подключение своими руками, если поймете принципы построения и сборки схемы. Простейший способ – это запитать все точки от одного выключателя с одной клавишей. Светильники подключаются параллельно, то есть к каждому из них подключается два провода – фаза и ноль.

Схема соединений с одноклавишным выключателем

 Чтобы разделить светильники на две группы нужно подключить схему к двухклавишному выключателю.

Схема соединений с двухклавишным выключателем. Третий провод – заземление

При монтаже светильников в подвесном потолке, разводка проводов происходит в пространстве между гипсокартонным листом и потолком, она получается скрытой от глаз и в то же время доступна для удобного монтажа и обслуживания.

Чтобы увеличить количество групп – установите еще один выключатель или пару, и аналогичным образом выполните разводку питающих кабелей.

Схема подключения на три группы светильников

Количество проводов зависит от количества групп. При этом через выключатель пускают фазный проводник, а нулевой провод обычно общий. Для этих целей подойдут марки кабелей ВВГ или NYM, а также ПВС и ШВВП. Количество жил и площадь поперечного сечения либо 2х1,5, либо 3х1,5. Кабель лучше прокладывать в пластиковой гофре, можно обойтись без неё, но гофра обеспечит дополнительную защиту от грызунов. Если к патронам светильников не подключены провода, то это подключение лучше выполнить термостойким проводом марки РКГМ либо надеть на обычные жилы защитную трубку из стекловолокна. Достаточно «хвостиков» длиной 15–20 см, а к ним уже подключать питающие фазу и ноль. Если есть такая возможность, то можно весь монтаж проводить проводом РКГМ, поскольку подвесные потолки чаще всего выполнены из горючих материалов – пластик, гипсокартон, МДФ и пр.

Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда. Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.

Шлейф и звезда для светильников

Достоинством шлейфа является экономия кабельной продукции. Недостатком то, что если провод отгорит от одного из светильников, скорее всего, приборы, подключенные после него, также не будут работать. Достоинством звезды является высокая надежность схемы, ведь каждый светильник подключается индивидуальным проводом. Недостаток – это большие затраты на такое количество проводников.

к содержанию ↑

Подключение точечных светильников на 12 В

Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.

Схема подключения к одноклавишному выключателю точечного светильника 12 В с трансформаторомСхема подключения к двухклавишному выключателю точечного светильника 12 В с трансформатором

Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.

Выбор мощности и типа трансформатора

Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.

Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.

Сетевой трансформатор на 50 Гц, с 220 на 12 В

Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.

Электронный трансформатор, внешний вид платы

Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.

На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.

к содержанию ↑

Что нужно знать, прежде чем приступить к монтажу

Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.

Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева

Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.

1. Определитесь со схемой расположения светильников по потолку.

Схемы расположения светильников по потолку

2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.

3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).

4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.

Набор коронок по дереву для точечных светильников

5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.

Монтаж светильника, проводки и источника питания

6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.

Монтаж завершен.

Порядок действий при монтаже

В натяжные потолки

Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.

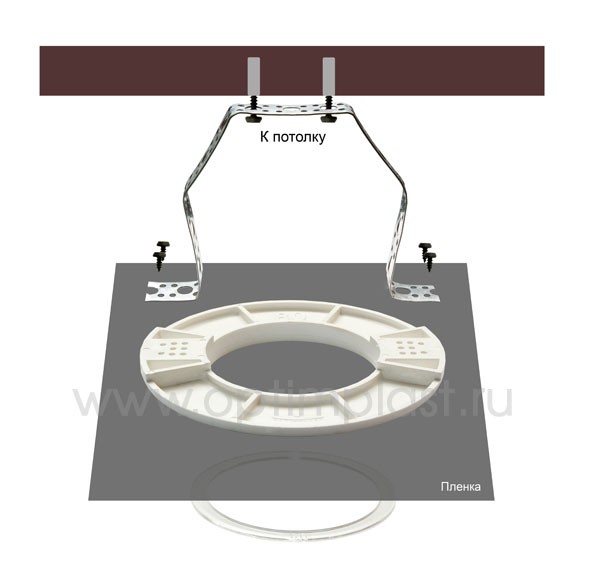

Монтажные платформы для установки точек в натяжном потолке

После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.

Вырезание нужного диаметра для установки точки в платформу

Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.

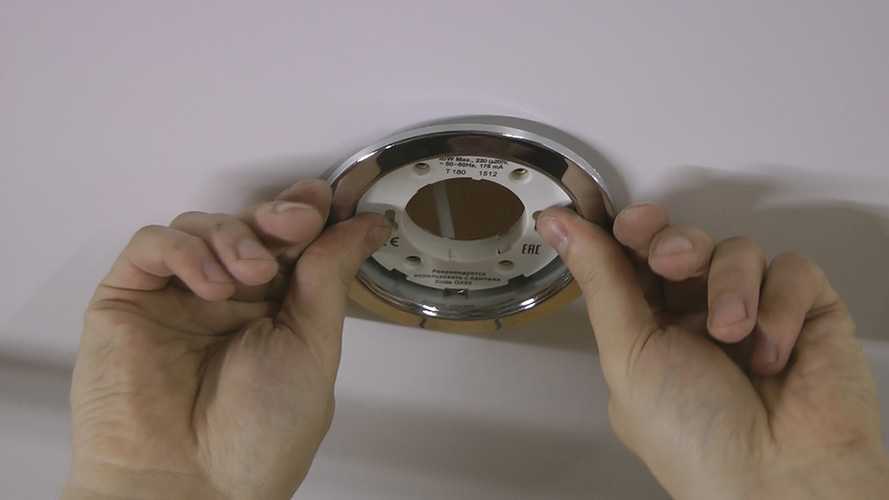

Установка светильника в кольцо на полотне потолка

Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.

к содержанию ↑

Заключение

Установка и подключение точечных светильников своими руками не так сложны, как выбор конкретных моделей и схем расстановки по потолку. Сделать это вы сможете своими руками, понадобится минимальный набор строительных инструментов. Зато вы сэкономите на этой работе деньги и приобретете новые навыки.

Предыдущая

Светильники, браВарианты светильников для зеркала в ванной комнате — как выбрать и установить

Следующая

Светильники, браКак установить точечные светильники в гипсокартон если вы делаете это впервые

Как просто установить точечный светильник в гипсокартонный потолкок

• Виды потолочных светильников
• Требования к установке светильников
• Процесс установки точечных светильников
• Подключение и монтаж светильников
• Полезные советы
• Заключение

Споты, они же точечные светильники – идеальный прибор для установки в подвесные потолочные конструкции, особенно если последние обшиваются гипсокартонными листами. Сама по себе подвесная конструкция уже сокращает высоту потолка в помещении, поэтому монтаж светильников в гипсокартон, которые устанавливаются на уровне подвесной поверхности, дополнительно высоту не уменьшают, а  светодиодные модели позволяют произвести установку в маленьких пространствах.

Виды потолочных светильников

Светильники для гипсокартона – это несколько разновидностей, которые друг от друга отличаются типами ламп, потребляемым напряжением и способом установки. Что касается последнего критерия, то здесь две позиции: встраиваемые и накладные.

• встраиваемые – это осветительные приборы, техническая часть которых располагается между гипсокартоном и базовой потолочной поверхностью, а декоративная ниже потолка из ГКЛ;
• накладные устанавливаются по поверхности гипсокартонного потолка, и способ их крепления практически ничем не отличается от установки люстры.

Дополнительно конструктивно светильники для потолков из гипсокартона отличаются еще и по другим качествам:

• одинарные и блочные;
• поворотные и неподвижные.



Касаемо ламп необходимо отметить, что в этих источниках света присутствуют все разновидности осветительных элементов:

• лампы накаливания;
• галогенные;
• светодиодные;
• люминесцентные энергосберегающие.

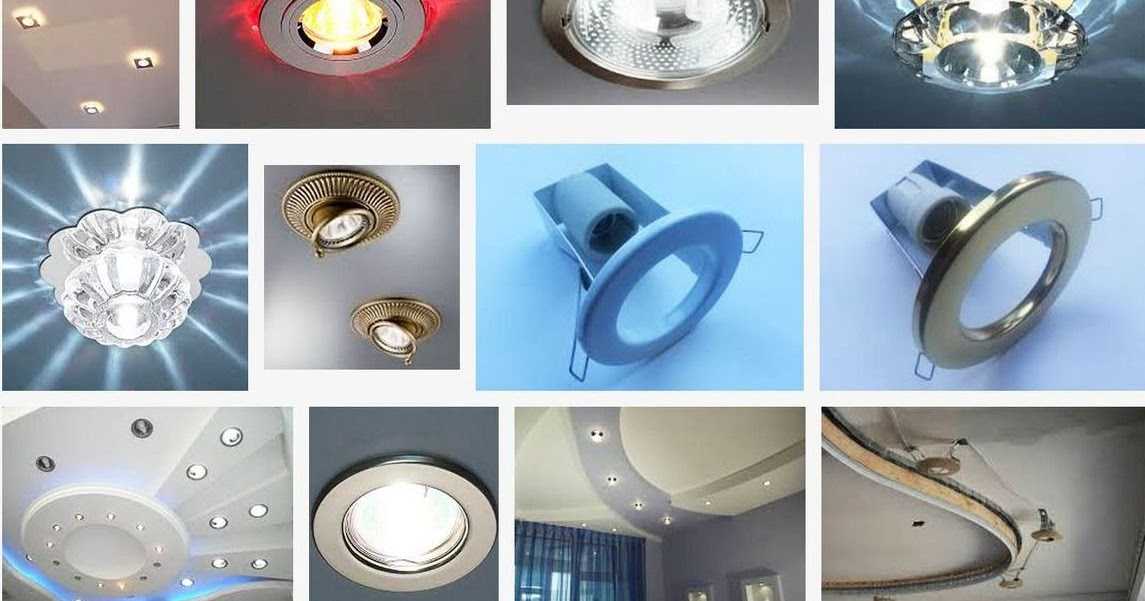

Разные типы потолочных светильников в ГКЛ

По потребляемому напряжению светильники делятся в основном на две группы: 220, 24 и 12 В. Установка светильников в гипсокартон (галогенных) на 24 и 12 В требует присутствия понижающего трансформатора, который монтируется в межпотолочном пространстве.  Сегодня все больше популярности получают светодиодные светильники.

Разновидности светодиодных светильников

Требования к установке светильников

Расположение встраиваемых в гипсокартон потолочных светильников на самом потолке никакими правилами и требованиями не ограниченно. То есть, конфигурация может быть самой разной. Но чаще всего приборы располагают так, чтобы освещение в комнате было полным или частичным. Поэтому дизайнеры пользуются тремя схемами:

1. Рядами, перпендикулярными стене, на которой располагается окно. При этом расстояние от стены до первого прибора не должно быть меньше 60 см. А шаг установки рядов – 1 м.
2. В шахматном порядке. Здесь те же требования.
3. Монтаж точечных светильников в гипсокартон производится по периферии. То есть, точечные источники света в данном случае выступают в качестве дополнительного освещения пространства. Основным прибором здесь выступает люстра.

Все три схемы достаточно просты, универсальны, но, как показывает практика, сегодня нередко их не используют. Так как ограничений в схеме расположения точечных светильников нет, то вариаций в этом случае огромное количество. Особенно это относится к потолкам из гипсокартона, сооруженных в два яруса.

Варианты расположения светильников на потолке

Процесс установки точечных светильников

В первую очередь планируется, по какой схеме будет производиться установка. Опытные мастера схему рисуют на бумаге, определяют в масштабе расстояния между приборами и их точное расположение на потолке. Затем отменить крестиками места на потолке где будет расспологаться светильник, это нужно для того чтоб потолок.

Далее производится разводка проводов (кабелей). Этот этап надо проводить после сборки на потолке каркаса из металлических профилей. Хотя некоторые мастера сначала делают проводку, а затем собирают каркас. Но в этом случае придется предварительно определить места монтажа прямых подвесов, нанося на потолочную поверхность метки с учетом расстояния между крепежными элементами. Потому что может случиться так, что провод окажется под местом крепления подвеса. А этого делать никак нельзя.

Провод в гофре на потолке

Есть и вторая сложность проводки для потолочных светильников, встраиваемых в гипсокартон, до монтажа каркаса. Провода (кабеля) придется крепить к базовому потолку. А это дополнительные расходы на крепеж и затраченное время. В то время как прокладка проводов по собранному каркасу – это простое крепление к подвесам при помощи изолированной жилы самого провода в виде скрутки.

В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов.

До того как начинать электропроводку, надо на потолке обозначить места расположения светильников.

Схема подключение может быть последовательной или параллельной. В последнем случае параллельных участков может быть несколько в зависимости от того, как будут включаться светильники группами. Это на усмотрение заказчика.

Схема с двойным выключателем Схема с одинарным выключателем

Что касается кабеля (выбора его сечения). Нет надобности рассчитывать этот параметр с учетом потребляемой мощности. Оптимальный вариант – сечение 1,5 мм² ПВС . Лучше приобретать медный мягкий провод. Узнайте лучшие способы соединения многожильный проводов.

Подключение и монтаж светильников

После проведения разводки устанавливают гипсокартонные листы на сооруженный каркас. Затем еще раз, теперь уже на гипсокартонном потолке, обозначаются места расположения осветительных приборов. В них необходимо сделать отверстия под источник света.

Обратите внимание, что еще на стадии формирования схемы распределения светильников по потолочной поверхности необходимо строго учитывать, чтобы осветительный прибор не попал на элемент металлического каркаса. Потому что в таком случае нет возможности провести монтаж, металлический профиль просто будет мешать установке.

Проблемы при монтаже потолочных светильников

Здесь есть один тонкий момент – диаметр точечных светильников для гипсокартона должен совпадать с диаметром отверстия на потолке. Первый параметр производитель обязательно указывает на коробке (упаковке), но лучше его проверить.

Поэтому данный размер наносится на гипсокартонный потолок по местам установки приборов. Для этого лучше использовать циркуль. Теперь надо вырезать отверстия по нанесенной разметке. Есть несколько способов, как это можно сделать:

1. Самый простой – просверлить отверстия дрелью, на которую устанавливается коронка диаметром, равным диаметру начерченной на потолке окружности.
2. По окружности высверливаются сквозные отверстия мелким сверлом с шагом 1-1,5 см. После чего кусок гипсокартона просто вдавливается внутрь. Правда, кромки отверстия придется доработать острым ножом или лобзиком.
3. Можно использовать балеринку. Для этого резак выставляется под радиус отверстия.

Остается только вытащить провода из вырезанных отверстий и подключить к ним светильники.

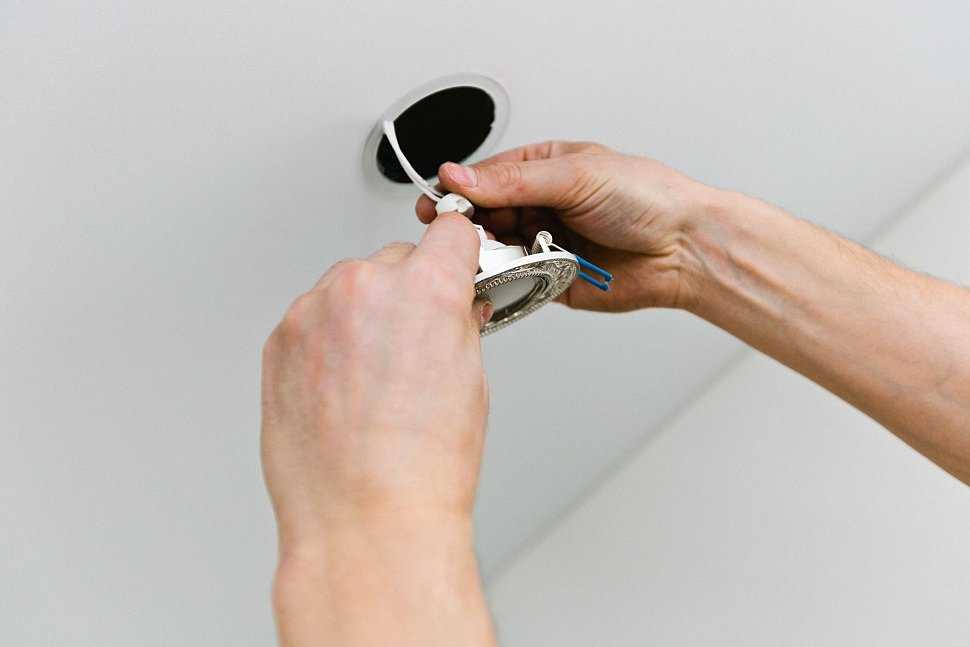

Монтаж потолочного светильника

Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.

Такая клема позволяет соединить разные типы проводов

Провода от осветительного прибора надо вставить в него с одной стороны, зажимая их винтами, питающую проводку с другой стороны.

Остается только провести установку светильников в гипсокартонный потолок. В конструкции приборов есть специальные зажимные планки (усики), которые подпружинены с одной стороны. То есть, в свободном состоянии они развернуты наружу, соответственно выступают за техническую часть прибора. То есть, разлет усиков больше, чем вырезанный диаметр отверстия на гипсокартонном потолке. Поэтому монтажные планки необходимо прижать, чтобы просунуть их в отверстие.

Иногда это сделать руками непросто, потому что мешает сам гипсокартон. Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть.

При помощи проволоки удерживаем усики пружин

Некоторые конструкции встраиваемых светильников для потолка из гипсокартона являются разборными. То есть, декоративная часть отсоединяется от технической. Поэтому последовательность проведения монтажных работ здесь немного другая:

1. Производится разборка прибора.
2. Техническую часть устанавливают в гипсокартонный потолок, то есть в отверстие, точно так же, как в вышеописанном случае.
3. Производится подключение прибора к питающему кабелю, который вытаскивается через патрон. После чего провод утапливают обратно.
4. Декоративную часть присоединяют к технической.

Полезные советы

Несколько рекомендаций, которые помогут избежать ошибок в процессе выбора и установки светильников точечных в гипсокартон.

1. Лампы накаливания уже давно не используются в приборах данного типа. Среди остальных видов надо учитывать соотношение оптимальной цены и минимальной мощности потребления электроэнергии. В этом плане энергосберегающие лампы лучше всего. Светодиоды потребляют меньше тока, но такие светильники очень дороги. С галогенными много проблем – требуется трансформатор, часто перегорают.
2. Соединение отвода кабеля от основного шлейфа к встроенным светильникам в гипсокартоне производится пайкой. От скрутки лучше отказаться. Можно использовать клеммники типа «орех».
3. Проводя электрику, общее питания дома или квартиры надо отключить.
4. После подключение, но перед установкой встраиваемых потолочных светильников в гипсокартон необходимо проверить их на рабочее состояние. Просто подается на приборы ток. Если какой-то из них не загорелся, надо найти причину и справить ее.
5. Во влажных помещениях монтируются влагозащищенные модели.
6. Подбор светильников по мощности выбирается с учетом того, чтобы вся система и потолок не перегревались в идеале это LED светильники

Заключение

При кажущейся сложности монтажа встраиваемых в гипсокартон потолочных светильников, этот процесс осилит даже новичок. Главное – точно следовать последовательности проводимых операций и грамотно подойти к выбору осветительных приборов и их установке. В дополнение посмотрите видео подборку.

Видео:

Видео:

Видео:

Видео:

Монтаж точечных светильников в натяжной потолок

Установка и монтаж светильников в натяжные потолки начинается с разметки мест их будущего крепежа. Разметку эту делают еще до натяжки полотна.

Применить можно два способа:

• рулетку и карандаш

• лазерный нивелир

Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

Материалы и приспособления

Инструмент и материал, который вам понадобится для монтажа закладных и подключения точечных светильников:

• пассатижи, а лучше узкие ”утконосы”

• рулетка

• кабель ВВГнг-Ls 3*1,5мм2

• нож электрика

• канцелярский нож

• индикаторная отвертка

• перфолента 12*0,7мм или жесткая регулируемая стойка

• зажимы Wago

• термокольцо

• отвертка

• перфоратор

• дюбель-гвозди

Изготовление закладной для светильника

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

• универсальные

• под конкретный диаметр

Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.

замер расстояния от базового потолка

замер расстояния на платформе

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.

Подключение кабеля

Кабель питания марки ВВГнг-LS 3*1,5мм2 должен быть проложен заранее по трассе расположения светильников.

Нельзя использовать в качестве домашней проводки освещения всякого рода провода и шнуры, типа ШВВП. Разрешенная марка именно ВВГнГ-Ls, либо NYM.

При этом минимально допустимое сечение групповых линий кабеля выбирай не менее 1,5мм2. Никаких 2*0,75мм2! Даже если у вас и нагрузка совсем маленькая.

В месте, где будет располагаться светоточка, оставляете запас кабеля в виде петли (ее потом нужно будет разрезать).

Эта петля должна свисать на уровне не менее 10-15см от уже натянутого полотна или нижней кромки закладной.

Клеммники Wago и прокалывающие зажимы

Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.

При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.

1 of 2

Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.

При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.

Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.

Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.

Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.

После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.

Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

• защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

• выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка.

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение.

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Кроме круглых колец еще встречаются и квадратные. Их используют для светильников с квадратным основанием.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Для каждого вида лампочек рекомендуется разная высота опускания полотна от базового:

• для GX-53 – 35-50мм

• для E-27 – 100мм

• для MR-16 — 60-70мм

• для светильников с цоколем G9 — 40мм

Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

Далее выпускаете наружу провода питания и через клеммники Wago подключаете фазу и ноль к проводам вашего светильника.

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Подключение светильников с драйвером

Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.

Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.

Правда бывает соединение и на пайке.

Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.

Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.

Если он сгорит, то не придется курочить сам светильник.

Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.

Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.

Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!

Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей.

Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.

Выходные провода отмечены как ”+” и ”-”.

Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.

Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.

Только будьте внимательны, иногда на корпусе китайцы могут ошибочно сделать надпись Input (вход 220В) там, где должен быть Output (выход).

При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.

Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.

Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.

Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.

Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.

После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.

Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.

1 of 2

То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.

Инструкция по установке и демонтажу точечных светильников

Содержание

b-content» data-toc-headings=»h3,h4″/>

Современные натяжные потолки нередко оборудуют разными осветительными элементами. Самыми популярными из них являются точечные светильники. Они позволяют создать качественное основное и дополнительное освещение, а также подсветить определенную функциональную зону помещения. Современный рынок предлагает множество оригинальных светильников под натяжные потолки, которые отличаются типом используемых ламп, формой и цветом корпуса. Хотя модели таких осветительных приборов бывают разными, их установка выполняется в соответствии с определенными правилами и требованиями. Если вы планируете самостоятельный монтаж и обслуживание потолочной конструкции, рекомендуем вам ознакомиться с тем, как выполнить установку, и как снять светильник с натяжного потолка.

Все, кто хотя бы раз имел дело с натяжными потолками, знает, что они изготавливаются из достаточно тонкого и “нежного” материала. Непосредственно на их поверхности никакие тяжелые элементы, в том числе, осветительные приборы, фиксировать нельзя. Для установки точечных светильников требуется создание специальных закладных. Закладные закрепляются на базовом потолке и служат своеобразным удерживающим элементом. Чтобы узнать, как снять светильник с натяжного потолка, необходимо знать все тонкости его установки.

Итак, для монтажа точечного светильника, потребуются следующие комплектующие:

• гибкие подвесы для гипсокартона;
• пластиковая платформа с отверстием, диаметр которого соответствует размерам светильника;
• защитное термокольцо;
• кабель и саморезы.

Первым делом, необходимо определиться с местом расположения точечных светильников и сделать соответствующие отметки на базовом потолке. К намеченным местам проводится электропроводка, которая закрепляется на базовом потолке. Затем необходимо взять один или два гипсокартонных подвеса и закрепить на их концах, при помощи саморезов, пластиковую платформу. Эту конструкцию следует надежно закрепить на базовом потолке. Сквозь платформу выводятся выходы проводов, к которым будет подключен точечный светильник.

Как правило, при использовании точечных светильников, натяжной потолок необходимо опустить на 6-7 сантиметров. Важно, чтобы длина подвесов с закрепленной на них платформой соответствовала этому расстоянию. Если подвесы оказались слишком длинными их нужно аккуратно подогнуть. После установки закладных, можно приступать к монтажу натяжного потолка.

Когда полотно будет натянуто, выполняется монтаж точечных светильников. Для этого к полотну при помощи специального клея приклеивается термокольцо нужного размера. После схватывания клея, внутри кольца вырезается отверстие, в которое будет вставлен светильник. Это позволит получить доступ к электропроводке и платформе. На данном этапе необходимо подключить выведенные из отверстия провода к коннектору светильника.

Современные модели светильников оснащены специальными «усиками». Чтобы зафиксировать осветительный элемент в платформе, их необходимо загнуть. В таком состоянии светильник аккуратно вставляется в платформу. Когда «усики» пройдут через платформу, они самостоятельно примут изначальное состояние и зафиксируют светильник в закладной.

Как снять светильник?

Если с установкой точечного осветительного прибора у вас не возникло трудностей, то с тем, как снять светильник с натяжного потолка проблем также не будет. Демонтаж светильника может понадобиться в нескольких случаях:

• если осветительный прибор вышел из строя;
• для устранения воды, собравшейся в запотолочном пространстве;
• в случае замены натяжного потолка.

Все работы выполняются исключительно при отключенном электропитании. Снять светильник достаточно просто: нужно взяться руками за его корпус и потянуть светильник на себя. Это приведет к тому, что «усики», которые фиксируют светильник в платформе, согнутся и его можно будет просто вытащить из крепления. Если корпус расположен слишком плотно к натянутому полотну и взяться за него нет возможности, нужно аккуратно поддеть его.

Обратите внимание: натяжное полотно очень легко повредить, поэтому использовать отвертки, ножи или другие острые предметы при демонтаже крайне не рекомендуется. Чтобы избежать проколов или порезов, желательно использовать пластиковые инструменты или обернуть предмет скотчем.

После того, как вы сняли светильник с натяжного потолка, можете вытащить из клеммы провода и полностью демонтировать осветительный прибор, чтобы произвести требуемый тип ремонта. Как видите, ничего сложного в этой работе нет, поэтому ее можно легко выполнить своими руками.

монтаж, как сделать точечный свет на потолке, как подключить потолочный светильник в подвесном потолке, установка спотов своими руками, размер отверстия

Содержание:

Подключение к напряжению 220 Вольт
Последовательное подключение
Параллельное подключение — схема
Как подключить приборы освещения на 12 Вольт
Как правильно выбрать мощность трансформатора
Монтаж точечных светильников
Натяжной потолок
Гипсокартонные потолки
Видео

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно. Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения. Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами.




Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.




При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В то же время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.




Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.




При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Монтаж точечных светильников

Правильный выбор приборов освещения для подвесных или натяжных потолков способствует созданию красивого интерьера помещения. Соединение потолочных светильников точечного типа с кабелем электропитания выполняется по определенной схеме, к выбору которой следует подходить очень ответственно. Кроме того необходимо правильно выбрать последовательность действий в зависимости от типа установленной потолочной конструкции.

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию. После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.




Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.




Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу, и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.




Как установить потолочные светильники

В этом руководстве вы узнаете, как установить потолочные светильники. Узнайте, как расположить точки для достижения наилучшего эффекта и избежать балок и других препятствий. Мы покажем вам, как врезаться в потолок, а затем как подключить потолочные светильники. Если вы понимаете, как они установлены, вам будет легко снять или заменить прожекторы или даже заменить лампочку в зажигалках.

Точечные светильники, встроенные в потолок, — это фантастический способ осветить комнату, особенно там, где нецелесообразно использовать другие типы освещения, такие как подвесной светильник. Подвесные светильники не так эффективны, особенно в ванных комнатах или на кухнях. Установка потолочных светильников — это работа, которую вы можете выполнить самостоятельно, однако, как и в любом электрическом проекте «сделай сам», если вы не совсем уверены в том, что делаете, вам следует обратиться к профессиональному электрику, который поможет вам.

Для получения дополнительной информации об электробезопасности и о том, что вам разрешено и что запрещено делать самостоятельно, см. наш проект в части P Строительных норм и правил.

Потолочные светильники могут преобразить комнату. Изображение предоставлено Lighting Matters.

Установка точечных светильников

Установка потолочных точечных светильников состоит всего из 4 шагов:

1. Установка точечных светильников
2. Установка потолочных светильников
3. Подключение светильников
4. Установка потолочного светильника.

Если вы просто заменяете свои прожекторы на что-то более современное или переходите на светодиодное освещение, вы можете сразу перейти к этапу 3, так как этапы 1 и 2 уже выполнены.

В конце этого проекта мы расскажем больше о типах лампочек или ламп, которые вы можете выбрать, включая преимущества перехода на светодиоды и последствия, которые это может иметь.

1 – Расположение потолочных точечных светильников для установки

Еще до того, как вы начнете свой проект, вам необходимо убедиться, что установка потолочных светильников не нарушит пожарную безопасность и строительные нормы и правила; потолок замедлит распространение огня, но будет не так эффективен, если в нем есть отверстия для светильников. Существуют огнестойкие потолочные светильники, которые следует использовать в таких ситуациях, и мы рекомендуем всегда использовать их в целях безопасности.

Расположение прожекторов требует тщательного рассмотрения. На кухне их следует располагать над столешницей, чтобы они не отбрасывали тень, когда вы готовите еду; как правило, единица будет иметь ширину 600 мм, поэтому в идеале вы должны держаться на этом расстоянии от стены.

Расположите потолочные светильники так, чтобы освещать рабочие поверхности. Изображение предоставлено Ablelectrics. На кухне вам понадобится более яркое освещение, чем в гостиной, и хорошую меру яркости можно приблизительно определить, используя ватты или «эквивалентные ватты», если вы планируете использовать светодиодные лампы.

Обычно точки располагаются на расстоянии от 1,2 м (4 фута) до 1,5 м (5 футов), но это полностью зависит от вас, и люди склонны считать, что лучше иметь больше, чем меньше, так как вы можете зонировать освещение с помощью выключателей или диммера, чтобы приглушить его, если это необходимо.

Удобный способ приблизить количество светильников, которые вам понадобятся, это использовать этот метод:

1. Рассчитайте площадь комнаты (длина X ширина) в футах – например, 8 футов X 15 футов = 120 футов2
2. Умножьте на коэффициент освещенности – 1,5 для гостиной или 2,5 для зоны, которая нуждается в большем количестве света, например, кухня – например, 120 кв. футов X 1,5 = 180 Вт
3. Разделите мощность, необходимую для освещения комнаты, которую вы рассчитали, на эквивалентную мощность лампочек, которые вы ll использовать, чтобы указать количество лампочек, которые вам понадобятся, например, 180 Вт ÷ 35 Вт = 5,1. Поэтому вам понадобится от 5 до 6 встраиваемых светильников

Но, конечно же, сколько их у вас есть, зависит только от вас!

Важная вещь, на которую следует обратить внимание, это где могут быть балки или любые другие препятствия. Если вы не можете получить доступ сверху, либо с чердака, либо подняв доски пола, используйте для этого детектор шпилек, а также проверьте, есть ли какие-либо трубы или кабели, которые могут вызвать у вас проблемы. Балки будут (должны быть!) равномерно распределены, поэтому, как только вы узнаете расстояние, вы можете предсказать, где они будут, а это означает, что в идеале вы можете не размещать отверстия для потолочных светильников в пределах примерно 6 дюймов от балки.

Отметьте потолок в центре каждой точки. Когда вы довольны позиционированием, вы готовы к следующему шагу.

2 – Вырезание отверстий для потолочных светильников

Когда вы знаете, где будет устанавливаться каждый потолочный светильник, просверлите небольшое пилотное отверстие. Поднимитесь над потолком, чтобы убедиться, что каждый из них сможет вырезать или просверлить большее отверстие для зажигалки, ничего не задев. Свет снизу должен просвечивать, или вам может понадобиться что-то проткнуть, чтобы вы могли видеть положение каждого из них.

Если у вас есть доступ к потолку сверху, вам нужно будет очистить область, вставив кусок изогнутой проволоки через пилотное отверстие и покрутив его, чтобы найти невидимые препятствия.

Есть три основных размера, которые вам необходимо учитывать при установке светильников:

1. Вырез – это размер отверстия, которое вам нужно вырезать в потолке, чтобы вставить светильник. Этот размер обычно указан на коробке с лампой
2. Высота – это высота блока освещения; есть низкопрофильные светильники, если у вас ограниченное пространство на потолке
3. Общий диаметр – (OS) это размер света, который будет виден на потолке

Основные размеры для потолочного светильника

Типично для дома в потолочных светильниках используется вырез 80 мм, хотя существует огромный диапазон от 30 мм до 200 мм и более. Миниатюрные потолочные светильники обычно требуют вырезов в районе 60 мм, а светильники под шкафами менее 50 мм.

Другим важным параметром для установки является высота, так как пространство над потолком определяет, что вы можете использовать. Большие фонари с большими вырезами будут иметь большую высоту. Типичная высота для 80-миллиметровых проемов обычно находится в районе 75–110 мм, хотя можно найти «низкопрофильные» модели, если пространство действительно ограничено. Потолочные светильники под шкафами часто предназначены для поверхностного монтажа и поэтому имеют высоту около 15 мм.

При таком разнообразии вам просто нужно проверить дизайн, который вы хотите, и убедиться, что размеры подходят для вашего потолка. Если его нет, обязательно будет тот, который будет.

Возможно, к приобретаемым вами комплектам светильников прилагаются инструкции, поэтому вам следует следовать им. Часто есть шаблон, чтобы отметить размер круга, который вам нужно вырезать, однако, если нет, вы можете либо нарисовать правильный размер с помощью циркуля и карандаша, либо использовать кольцевую пилу правильного размера, ориентируясь на направляющее отверстие.

Главный совет: Часто вам еще предстоит оштукатурить потолок, поэтому рисовать на нем не проблема, так как штукатурка закроет сделанную вами отметку.

Когда отверстия отмечены, можно их вырезать; Вы можете сделать это вручную, используя гипсокартон или дисковую пилу, или вы можете использовать кольцевую пилу. Здесь вы найдете широкий ассортимент кольцевых пил.

Главный совет: Используйте дешевую или старую кольцевую пилу, так как сверление гипсокартона им не подходит.

Хорошая идея использовать пылесборник при сверлении отверстий над головой. Это предотвращает попадание пыли в глаза и на пол.

Теперь у вас есть отверстия, пришло время подключить электрику.

3 – Как подключить светильники вниз

Следующим шагом будет подключение светильников. Помните об аспектах безопасности при работе с электричеством и следите за тем, чтобы цепь была изолирована; проверьте и дважды проверьте, что он не работает, прежде чем начать.

Потолочные светильники соединены радиальными цепями, что означает, что все они расположены на одной линии. Вам нужно будет проложить соответствующий кабель от выключателя или потолочной розетки к первому светильнику, а затем кабель будет протянут к следующему светильнику и так далее до последнего светильника в цепи. Для получения дополнительной информации о том, как подключить свет, смотрите наш проект по подключению цепей освещения.

Готовые кабели для подключения потолочных светильников – Изображение предоставлено Fuseservice

Используйте разъем (коробку для шоколада) для подключения проводки к светильникам, так как это, как правило, самый простой способ подключения кабелей.

Chocbox можно использовать для подключения любых кабелей

На этом этапе у вас будут подключенные потолочные светильники, свисающие с потолка. Остается только вставить фонарь на место.

Потолочный светильник подключен и готов к вставке в потолок

Вставка светильников в потолок

Это очень просто!

Обычно на той стороне светового блока, который будет утоплен в потолок, есть пружины. Сожмите их так, чтобы свет можно было протолкнуть в отверстие, которое вы вырезали.

Установка встраиваемого потолочного светильника

Когда светильник проскользнет в отверстие, проволочные защелки зацепятся за потолок и вытолкнут пружины так, что они надавят на верхнюю часть потолочных панелей, удерживающих блок освещения на месте.

Вставьте блок освещения в отверстие, которое вы прорезали в потолке.

Выбор встраиваемых потолочных светильников

При выборе потолочных светильников необходимо учитывать ряд факторов. Мы рассмотрим основные вопросы, которые вы, вероятно, будете задавать себе при выборе светильников:

Какие лампы использовать: 12 В или 230 В?

Раньше было популярно использовать лампы на 12 В на кухнях и в ванных комнатах, потому что они давали лучший свет, а также имели преимущество в виде более низкого напряжения, однако им нужен трансформатор для понижения напряжения, которое нагревается, поэтому его необходимо вентилируемый.

С появлением светодиодных ламп отпала необходимость в 12-вольтовых лампах, поскольку светодиоды выпускаются с разной интенсивностью света и цветами, какие только можно пожелать, и имеют версии с регулируемой яркостью, поэтому от использования 12-вольтовой больше нет никакой реальной пользы. Проще просто придерживаться 230 Вольт.

Что лучше для потолочного освещения, светодиодное или галогенное?

Галогенные лампы были огромным технологическим прорывом в свое время, однако они лишь примерно на 30% эффективнее устаревших ламп накаливания и прослужат всего около 2 лет (при ежедневном использовании по 3 часа). Они также нагреваются, поэтому необходимо уделить внимание вентиляции.

Светодиодные лампы обеспечивают такое же качество света, на 90% более энергоэффективны, чем лампы накаливания старого образца, и прослужат 25 лет при использовании по 3 часа в день. Они немного дороже, но они того стоят. Для нас это всегда светодиоды.

Должны ли потолочные светильники быть огнестойкими?

Как мы упоминали выше, потолок является важным противопожарным барьером, замедляющим распространение огня на верхние этажи. Заполнение этого отверстиями не поможет, поэтому вы должны заполнить эти отверстия огнестойкими лампами, и во многих случаях правила гарантируют, что вы должны это сделать — см. Дополнительную информацию о пожарной безопасности в утвержденном Строительными нормами документе B.

Какие еще рейтинги для даунлайтеров вам нужно учитывать?

Вы должны учитывать зоны безопасности в ванной комнате, где будут установлены светильники (об этом вы можете узнать здесь), так как в этих зонах вам нужно будет использовать светильники со степенью защиты IP. Вам необходимо убедиться, что вы используете правильный светильник с рейтингом IP в зоне, в которой вы планируете установить светильники.

Существуют акустические потолочные светильники, которые можно использовать, если есть проблема с шумом с этажа выше.

Встроенные потолочные светильники лучше или хуже стандартных?

Встроенные потолочные светильники – это светильники, в которых плафон встроен в них и не может быть удален – интегрированы. Поскольку светодиодные лампы имеют такой долгий срок службы, считается, что они переживут срок службы самого источника света или, по крайней мере, обеспечат достаточный срок службы.

В стандартных потолочных светильниках вы можете заменить лампочку как обычно. Которые предлагают больше гибкости, если вам это нужно, или если вы хотите перейти на другой тон света.

Большая опасность заключается в том, что если одна лампочка выходит из строя и вы не можете получить подходящую замену, например, если модель снята с производства (что вполне может случиться при долгом сроке службы этих фар), вам придется заменить всю партию, если вы хотите, чтобы они совпадали.

Установка, замена или добавление светильников к потолку — это работа, которую легко можно выполнить самостоятельно. Даже если вы решите доверить электромонтажные работы электрику, что является хорошей идеей, если вы не уверены, или обязательным условием, если вы работаете на кухне или в ванной, вы можете выполнить значительную часть работы, сэкономив себе труд. Стоимость квалифицированного мастера.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Как установить точечные светильники — блог Lamptwist

Точечные светильники невероятно полезны для освещения как внутри, так и снаружи вашего дома. Освещение вашей ванной комнаты, гостиной и даже кухни значительно улучшается благодаря точечным светильникам.

Прожекторы несложно установить самостоятельно. С небольшим чтением и некоторой подготовкой любой может это сделать. Однако это не означает, что вы должны просто попробовать, не зная, что именно вы должны делать в первую очередь.

Прежде чем предпринимать какие-либо опасные действия, обязательно прочтите наше руководство до конца. Таким образом, у вас будут знания и серьезные предупреждения, чтобы гарантировать, что ваши попытки сделать что-то своими руками будут безопасными и успешными.

Предупреждение о безопасности

Первое, что вы должны знать, это то, что вы никогда не должны работать с активной цепью. Прежде чем что-либо делать, убедитесь, что вы отключили все электрические цепи, проходящие через зону, где вы работаете.

Если у вас есть вольтметр, проверьте ток в блоке предохранителей. Если ток есть, найдите источник и отключите его. Вы бы не хотели, чтобы дойти до этапа установки прожекторов и получить удар током, не так ли?

Вам также следует убедиться, что вы не пересекаете какие-либо течения. Когда вы подключаете прожекторы, ваша полная цепь должна обходить их один за другим, но никогда не возвращаться к тому, который уже подключен.

Простота установки базового прожектора

Если вы хотите установить наружный светильник на стену или что-либо еще, это несложно сделать. Вам просто нужно следовать этапу проводки в руководстве, чтобы убедиться, что вы соединили их вместе и правильно подключили к источнику питания.

Если вы используете обычные точечные светильники, пропустите шаг 2. Вам все равно нужно спланировать расположение на шаге 1, но затем вы можете сразу перейти к шагу 3.

более подробно и внимательно следуйте шагу 2. Взглянем!

Установка встроенных точечных светильников

1 – Спланируйте и определите места, где вы собираетесь установить точечные светильники

Прежде чем делать что-либо еще, вам необходимо составить план размещения каждого из ваших точечных светильников. Не стоит ставить их слишком близко друг к другу, особенно с встраиваемыми точечными светильниками. Если их слишком много в одном месте, это сделает комнату слишком яркой и создаст потенциальную опасность пожара.

Мы рекомендуем размещать встраиваемые прожекторы на расстоянии не менее 1,2 метра (4 фута) друг от друга. Тем не менее, если вы планируете использовать светодиодные лампы, расстояние между ними должно быть 1,5 метра (5 футов), что мы и рекомендуем.

Вам остается только измерить площадь комнаты, в которой вы планируете установить встраиваемые точечные светильники. Просто умножьте длину на ширину, если вы еще не знаете площадь.

Предположим, что площадь комнаты составляет 48 квадратных метров (516 квадратных футов). Предположим также, что его длина составляет 8 метров (26,67 квадратных футов), а ширина — 6 метров (20 квадратных футов). Вам не понадобятся светильники в углах комнаты, поэтому вы разместите один на расстоянии 1,5 метра (5 футов) от стены. По длине вам понадобится четыре или пять огней. Что касается ширины, вам понадобится всего три.

Теперь вы знаете, что вам понадобится около 12 прожекторов, чтобы равномерно осветить комнату. Вам не обязательно устанавливать прожектор через каждые 1,5 метра (5 футов) — вы можете сделать это через каждые 2 метра, если считаете, что это придаст вашей комнате лучший баланс, или ваш бюджет позволяет только это. Однако в среднем лампочка освещает площадь в 1,5 метра, поэтому лучше придерживаться нашего первоначального приближения.

2 – Аккуратно вырежьте отверстия в потолке

Теперь, когда вы знаете, где нужно установить каждый из ваших прожекторов, вы можете приступить к вырезанию областей потолка, где вы собираетесь их установить. Прежде чем вы это сделаете, рассмотрите три фактора, которые будут влиять на размер отверстий, которые вы будете вырезать:

• Размер встроенного прожектора
• Высота осветительного блока
• Полный диаметр лампы, которая должна быть видна с потолка

Измерив все эти факторы, вы будете знать диаметр и глубину которого вам нужно вырезать. Вам нужно вырезать отверстие с точными размерами, которые вы получили. Если отверстие слишком большое, то прожектор не будет устойчивым.

Несмотря на то, что большинство встраиваемых прожекторов имеют одинаковые размеры, существует слишком много различных размеров, чтобы дать вам конкретные размеры, подходящие для них всех. Вы должны измерить осветительные приборы самостоятельно, чтобы вырезать идеальные отверстия.

3 – Подсоедините прожекторы, пока они еще не подключены

Прожекторы подключаются с помощью радиальных цепей. Радиальная схема представляет собой единую схему, включающую все прожекторы. Это означает, что вы подключите первый прожектор к блоку предохранителей, затем подключите провод ко второму прожектору и так далее, пока не дойдете до последнего прожектора, который подключается к другому разъему в блоке предохранителей.

Опять же, убедитесь, что каждый прожектор подключается только один раз. Пересечение проводов может легко вызвать короткое замыкание, потенциально уничтожив все лампочки прожекторов или, в худшем случае, спровоцировав пожар. Прежде чем перейти к следующему шагу, проверьте цепь с помощью измерителя напряжения.

4 – Вставьте проводные прожекторы в потолочные отверстия

Теперь, когда вы подключили все утопленные прожекторы и проверили их, чтобы убедиться, что электрическая цепь стабильна, вы можете закончить их установку. Все, что вам нужно сделать, это вставить прожектор в сделанное вами отверстие, пока он не встанет на место со щелчком. Там должна быть пара пружин, которые зафиксируются на месте после того, как прожектор окажется в правильном месте.

Помните, что если вы столкнетесь с какой-либо проблемой, с которой вы не уверены, что сможете справиться самостоятельно, есть много профессионалов, которые могут вам помочь. Не рискуйте своей безопасностью, если считаете, что не сможете завершить проект самостоятельно.

Это все, что вам нужно знать, чтобы самостоятельно установить прожекторы. Хотя мы обсуждали конкретно встраиваемые прожекторы, вы можете применить тот же метод к другим прожекторам и просто игнорировать процесс резки.

Вот так:

Нравится Загрузка…

Подключение светодиодных прожекторов с регулируемым током: что можно и чего нельзя делать — служба поддержки клиентов

Некоторые светодиодные светильники управляются по току (например, 350 мА, 500 мА, 700 мА и 1050 мА). Они требуют постоянного тока. Чтобы превратить сетевое напряжение 230 В в ток, нужен отдельный блок питания, блок питания с регулируемым током.

Должны быть подключены последовательно.

Светодиоды, управляемые током, нельзя подключать под напряжением! Кроме того, они всегда должны быть подключены в последовательной цепи. В последовательных цепях есть только один путь тока. Ток входит через + и покидает прожектор через +, чтобы продолжить свой путь к следующему прожектору. Ток течет в одном направлении через все прожекторы до тех пор, пока все они не окажутся под током.

Внешний блок питания необходимо настроить на количество прожекторов и их мощность. При постоянном токе напряжение будет равномерно распределяться по разным точкам.

Моделирование настройки

Попробуем упростить вопрос на примере. В этой конфигурации мы собираемся установить три светодиодных прожектора мощностью 3 Вт каждый (AB 10217-03-WW-25). Для прожекторов требуется непрерывный ток 700 мА.

Расчет требуемого напряжения Светодиодный прожектор

Исходя из формулы для электрической мощности, мы можем рассчитать напряжение, необходимое для каждого отдельного прожектора. Мощность равна вольтам на ампер.

Формула для электрической мощности:

Перевернув формулу, мы можем рассчитать напряжение на прожектор:

Каждому отдельному светодиодному прожектору требуется 4,29 В, чтобы поддерживать постоянный ток 700 мА. В сумме на три прожектора потребуется 12,87В (= 3 х 4,29В). Общее напряжение прожекторов должно быть в пределах досягаемости источника питания.

Так что в данном случае вполне подойдет блок питания светодиодов на 700мА с выходом от 9 до 30В. Этот блок питания имеет минимальное выходное напряжение 9 В и максимальное выходное напряжение 30 В. Общее напряжение, необходимое для прожекторов, не может быть больше или меньше выходного уровня источника питания.

Блок питания выдает слишком большое напряжение для количества прожекторов:

Допустим, вы хотите подключить только один прожектор мощностью 3 Вт, вам потребуется только 4,29 В. это ниже минимального напряжения источника питания 9 В. Это приведет к дефекту прожектора, потому что напряжение слишком высокое.

Всю схему прожекторов всегда нужно тестировать сразу. Когда установщик тестирует блок питания с каждым прожектором отдельно, прожектор, которому требуется всего 4,29 В, сразу получает полные 9V минимальное напряжение. Это слишком много, поэтому пятно будет работать со сбоями.

Блок питания выдает слишком мало напряжения для количества прожекторов:

При подключении 8 таких прожекторов мощностью 3 Вт к одному блоку питания потребуется общий ток 34,23 В (= 8 x 4,29 В). Это выше, чем максимальное напряжение источника питания. Светодиодные прожекторы не достигают своей полной светоотдачи. Другими словами, они будут выглядеть «тусклыми».

Минимальное и максимальное количество точек на блоке питания

Для этого блока питания 700 мА (9–30 В) необходимо установить не менее трех таких прожекторов мощностью 3 Вт. Максимальная мощность блока питания составляет шесть таких прожекторов. Если вы хотите установить их больше, вам понадобится блок питания с более высокой выходной мощностью.

Во время установки светодиодных прожекторов с регулируемым током блок питания светодиодов ни в коем случае не должен находиться под напряжением ! Пренебрегите этим, и вы рискуете повредить светодиоды. Вы даже потеряете гарантию, сделав это. В случае сомнений обратитесь к профессиональному электрику.

Когда блоки питания светодиодов находятся под напряжением, они начинают искать количество напряжения, которое им необходимо распределить. Когда прожекторы не подключены, большинство источников питания будут продолжать наращивать напряжение до максимального значения.

Если к этому полностью заряженному блоку питания подключить светодиодный прожектор, он сразу же получит максимальное выходное напряжение. Если оно выше, чем максимальное напряжение светодиодного прожектора, светодиод выйдет из строя. Для этого требуется всего доля секунды.

Поэтому крайне важно отключить напряжение на блоке питания при установке светодиодных прожекторов.

Неправильная установка:

Предположим, мы поставили источник питания на 700 мА под напряжение. Затем мы подключаем светодиодный прожектор мощностью 7 Вт. Прожектор сразу же получит полную мощность 49 В. Максимальное напряжение для этого прожектора мощностью 7 Вт составляет всего 10 В (= 7 Вт / 0,7 А), поэтому светодиод будет поврежден.

Вам необходимо заранее подключить все светодиоды, прежде чем подавать питание на блок питания. Таким образом, источник питания может подняться до требуемого напряжения.

Электропитание можно включать только на первичной стороне, т.е. до подачи сетевого напряжения 230В. В противном случае светодиод выйдет из строя, как и в ситуации выше.

Защищенные блоки питания для светодиодов:

Некоторые блоки питания защищены от вышеуказанного явления. Когда этот тип источника питания находится под напряжением, а прожекторы не подключены, они не будут выдавать свое максимальное напряжение. Вместо этого они вообще не будут распределять напряжение.

Блок питания начнет подавать напряжение только при подключении прожекторов и перезапуске блока питания.

Установка встроенного освещения для драматического эффекта (сделай сам)

Установка встроенного освещения даже в самой сложной ситуации — с помощью ловильных тросов.

Время

Несколько дней

Сложность

Расширенный

Стоимость

$101–250

Введение

Придайте своей комнате потрясающий новый вид, установив встроенное освещение. Даже если у вас нет доступа к потолку с чердака, вы можете установить эти светильники, следуя приведенным здесь инструкциям. Вам также не придется ломать потолок. Мы покажем вам, как добавить эти светильники в вашу комнату с минимальным разрывом потолка и исправлением. Вы также можете использовать эти методы проводки для установки других типов потолочного освещения.

Инструменты требуются

• 4-в-1 отвертка
• Drywall Saw
• Электрическая лента
• Рыбная лента
• HACKSAAK BLAUDE
• HAMMER
• IGLE-NOSE PLIERS
• NON-CONTACTARTAGE
• . дрель/шуруповерт
• Стремянка
• Устройство для поиска гвоздей
• Рулетка
• Канцелярский нож
• Тестер напряжения
• Инструмент для зачистки проводов/нож

Установка встроенного освещения с минимальным разрывом

Эффектное освещение

Семейный мастер на все руки

Встраиваемые светильники создают эффектный свет в комнате.

Встраиваемое освещение

Светильники придают помещению эффектный вид. Подумываете о добавлении встроенных светильников или горшечных светильников, но не хотите вырывать весь потолок, чтобы сделать это? К счастью, вам это не нужно. С небольшой изобретательностью и специальными корпусами для реконструкции вы можете установить целую комнату встраиваемых светильников или канистровых светильников с минимальным разрывом гипсокартона и исправлением.

Мы покажем вам, как установить встроенное освещение, корпус и протянуть провода через узкую, удобно расположенную щель, прорезанную в потолке. Методы, которые мы вам покажем, будут работать практически в любой ситуации, но если вам посчастливится иметь доступ к потолку с чердака, работа будет еще проще. Однако это проект не для новичков. Вы должны знать основы подключения проводов и установки электрических коробок.

В этой статье мы сосредоточимся на встраиваемых светильниках (также называемых светильниками в виде банок, горшками или канистрами), хотя вы можете установить любой другой тип светильников, используя те же методы для прокладки провода. В зависимости от вашего выбора светильника, лампы и отделки встраиваемые светильники могут обеспечивать общее или акцентное освещение. В этой истории мы устанавливаем ряд 4-в. низковольтные светильники диаметра, которые лучше всего подходят для обеспечения акцентного освещения. Они работают от обычного бытового тока, но имеют встроенные трансформаторы для питания низковольтных галогенных ламп. Мы покажем, как добавить второй переключатель для управления группой из 5 входов. встраиваемые светильники диаметром, предназначенные для обеспечения общего освещения.

Как установить встроенное освещение: начертите план освещения

Эта комната является конечным результатом хорошего плана освещения.

Начните с рисунка и закончите вот таким освещением. Заблаговременное планирование является ключом к правильному расположению источников света. Начните с измерения вашей комнаты. Используя миллиметровую бумагу, сделайте чертеж в масштабе, в котором 1/4 дюйма равняется 1 футу. Сделайте набросок расстановки мебели и любых настенных элементов, которые вы хотите подчеркнуть. Решите, чего вы хотите добиться с помощью света. Например, вы можете захотеть обеспечить акцентное освещение для любимого произведения искусства, добавить рабочее освещение в зону вашего хобби и улучшить общее освещение комнаты.

Отнесите свой рисунок в салон освещения, где вам помогут с дизайном. Квалифицированный продавец осветительных приборов поможет вам выбрать правильное сочетание корпусов встраиваемых светильников, декоративных элементов и ламп, а также определить идеальное расположение светильников на потолке. Если вы уверены в своих способностях к планированию, покупайте светильники в домашнем центре. Вы сэкономите немного денег, но у вас будет меньший выбор светильников на выбор. Не забудьте получить разрешение на электроснабжение в местном строительном отделе и проверить работу, когда закончите.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 5

Как установить встроенное освещение: Просверлите балки.



Протяните руку через утопленные отверстия для освещения, чтобы просверлить балки, недоступные из прорези в потолке. Чтобы запитать новые лампы для банок, найдите существующую розетку или распределительную коробку с «горячим» проводом в подходящей цепи. Национальный электротехнический кодекс запрещает любое подключение к «выделенным» цепям, таким как 20-амперные цепи для небольших бытовых приборов на кухнях или столовых, 20-амперные цепи для прачечных и 20-амперные цепи для ванных комнат.

Также убедитесь, что выбранная вами схема не будет перегружена дополнительными лампами. Чтобы определить это, сначала отключите цепь на главном щите. Затем пройдите по дому, включив свет и другие электрические предметы, чтобы найти то, что уже включено в цепь. Сложите мощность всего, что не работает. Добавьте к этой сумме мощность ламп, которые вы будете устанавливать. Мы рекомендуем максимальную подключенную нагрузку 1440 Вт для 15-амперной цепи и 1920 Вт для 20-амперной цепи. (Ампер напечатан на автомате защиты или предохранителе.) Если общая сила тока превышает эти значения, вам придется найти новую цепь.

Попробуйте найти источник питания для вашего нового выключателя, от которого будет удобно тянуть провода, желательно в той же стене (либо в той же комнате, либо в комнате напротив, либо в подвале, либо на чердаке). После того, как вы выбрали электрическую коробку для подключения, выключите автоматический выключатель или выкрутите предохранитель, который управляет цепью. Некоторые электрические коробки содержат более одной цепи. Прежде чем выполнять какие-либо работы в коробке, проверьте все провода с помощью бесконтактного тестера напряжения, чтобы убедиться, что они «разряжены».

Расчет размеров коробки

Чтобы вычислить минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 для каждое устройство (выключатель или розетка, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.

ВНИМАНИЕ:

Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, имеющему сертификат для работы с ней. Эта проводка тускло-серая, а не тускло-оранжевая, характерная для меди.

Что нужно и что нельзя делать при наружном ландшафтном освещении

Шаг 6

Подключение встроенного освещения: снимите старую коробку

Протяните шнур через отверстие для розетки.

Опустите утяжеленную нить через отверстие в верхней пластине и прикрепите к ней конец троса. Потяните кабель вверх и проложите его к отверстию переключателя. Независимо от того, выбираете ли вы выключатель или розетку для подачи питания, замените существующую электрическую коробку на новую. На фото 2 показано как. Убрав старую коробку, вы сможете использовать отверстие для ловли нового кабеля (фото 6). Затем определите требуемый размер коробки (см. «Расчет размеров коробки» в конце этой статьи) и установите новую коробку для реконструкции, достаточно большую, чтобы безопасно вместить все провода (Фото 11). Мы использовали 20-cu.-in. пластиковая коробка. Убедитесь, что в новой коробке есть встроенные кабельные зажимы.

ВНИМАНИЕ:

Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, имеющему сертификат для работы с ней. Эта проводка тускло-серая, а не тускло-оранжевая, характерная для меди.

Вырежьте прорезь для легкого доступа

Вам понадобятся прорези в потолке для проводки и корпусов.

Вам придется прорезать отверстия в потолке для установки встраиваемых светильников. Теперь, когда вы нашли источник питания и у вас есть план, показывающий расположение встроенного освещения и выключателей, пришло время выяснить, как вы будете прокладывать кабели. Начните с поиска элементов потолочного каркаса (балки) с помощью искателя шпилек и определения направления их движения. Обычно они расположены на расстоянии 16 или 24 дюйма по центру. Нарисуйте расположение балок на плане освещения. Теперь нарисуйте маршрут кабеля. Мы установили стандартный корпус встраиваемого светильника в слот, где у нас был доступ к потолочному каркасу. В других местах мы установили корпуса для реконструкции, которые монтируются в отверстие, вырезанное в гипсокартоне.

На рис. А показано, как мы проложили кабели для освещения. Убедитесь, что соединительные коробки на корпусах для реконструкции указаны для «сквозной ответвленной проводки», чтобы вы могли провести по крайней мере один кабель и один кабель к следующему устройству. Проверьте маркировку на корпусе, чтобы быть уверенным. Некоторые встраиваемые распределительные коробки позволяют использовать более двух кабелей.

Если у вас нет доступа к балочным пространствам с чердака, снимите с потолка кусок гипсокартона шириной от 12 до 16 дюймов (фото 1). Вырежьте прорезь перпендикулярно балкам на расстоянии около 6 дюймов от стены и сделайте ее достаточно длинной, чтобы вместить все пространства балок, в которых будет находиться утопленное приспособление и источник питания. В идеале отверстие должно быть на одной линии с выключателем и источником питания, чтобы вы могли использовать его для сверления верхней пластины (фото 4). Если нет, возможно, вам придется вырезать еще одно отверстие.

Прежде чем вырезать какие-либо отверстия, сделайте небольшое отверстие и измерьте глубину балок, чтобы убедиться, что встраиваемые светильники подходят. Большинству корпусов требуется около 7 дюймов. Посмотрите в прорезь с фонариком, чтобы проверить каждое пространство балки на наличие препятствий. Затем измерьте и отметьте центр каждого встроенного светильника в соответствии с вашим планом, регулируя положение по мере необходимости, чтобы избежать балок и других препятствий. Наконец, разметьте и вырежьте отверстия для корпусов (Фото 1).

ОСТОРОЖНО:

Некоторые изоляционные материалы, потолочные покрытия, штукатурки и шовные массы, изготовленные до 1979 года, содержат асбест. Вдыхание асбеста может вызвать рак и другие проблемы со здоровьем. Позвоните в местный отдел здравоохранения для получения информации о тестировании на асбест.

15 идей для уличных гирлянд, которые вызовут у вас желание жить на улице

Шаг 12

Установите отделку и лампы.

Вызовите электротехнический осмотр, затем залатайте и покрасьте потолок. Закончите, установив планки и лампы в соответствии с вашим планом.

Выберите кабель в соответствии с номиналом цепи — калибр 14 для 15 ампер и калибр 12 для 20 ампер. На фото 4 – 7 показаны способы сверления и ловли кабеля в пластиковой оболочке.

Вот несколько советов:

• Размотайте, отрежьте и выпрямите трос как минимум на 15 % длиннее, чем, по вашему мнению, вам понадобится, прежде чем протягивать его через раму.
• Оставьте около 2 футов дополнительного кабеля в каждом отверстии.
• Прикрепите кабель скобами к балкам там, где у вас есть доступ (Фото 8).
• Пропустите только один или два кабеля через каждые 3/4 дюйма. отверстие, которое вы просверлили. Держите отверстия на расстоянии не менее 2 дюймов от верха и низа балок.
• Зачистите 12 дюймов оболочки кабеля перед тем, как вставить кабель в электрическую коробку. Обшивка должна выходить за пределы зажима на 1/4 дюйма (Фото 10).

После прокладки кабелей выполните окончательные соединения в светильниках, выключателе и розетке (фото 8 и 11 и рис. B) и установите реконструируемые кожухи на потолке (фото 9).). Если вы используете низковольтные лампы, такие как наши, и хотите их приглушить, установите специальный магнитный диммер. Замените потолочный гипсокартон и залатайте потолок после того, как инспектор по электрике утвердит работу. Затем покрасьте потолок и, наконец, установите встраиваемые светильники и светильники (Фото 12). Следуйте инструкциям, прилагаемым к вашему встраиваемому светильнику, для точных процедур установки.

Покупка Встраиваемых светильников

Встраиваемый светильник в сборе состоит из корпуса (Фото 8 и 9), обшивку (Фото 12) и лампу. На этикетках внутри корпуса перечислены совместимые стили отделки и лампы для каждого из них. Отклонение от спецификаций может привести к неэффективному освещению и, что более важно, к опасному перегреву.

Домашние центры предлагают широкий выбор базовых корпусов и отделки по цене от 20 до 40 долларов в зависимости от стиля. Вам придется заказывать менее распространенные огни, такие как 4-дюймовый. низковольтные светильники, которые мы используем. Световые салоны обычно имеют более широкий выбор и продавцов, которые могут помочь вам спроектировать освещение и заказать светильники. Каталоги производителей — еще один отличный источник информации, включая полный список корпусов, стилей отделки и ламп, а также советы по дизайну и техническую информацию.

Для открытого каркаса приобретите стандартные корпуса с монтажными кронштейнами (Фото 8). Если вы пытаетесь протянуть провода к существующему потолку, купите корпуса для переделки (Фото 9). Обязательно приобретите корпуса с классом защиты IC (изоляционный контакт), если встраиваемые светильники будут покрыты изоляцией. Для корпусов без интегральных схем требуется 1/2-дюйм. минимальное отделение от горючего материала и 3-дюймовый. минимальное отделение от теплоизоляции. Для дополнительной энергоэффективности в изолированных потолках ищите воздухонепроницаемые корпуса. Низковольтные корпуса работают от стандартной 115-вольтовой проводки, но имеют встроенные трансформаторы, позволяющие использовать небольшие 12-вольтовые лампы МР-16.

Качество света и возможность точно сфокусировать луч путем изменения типа лампы или стиля отделки делают низковольтные встраиваемые светильники в виде банок особенно полезными для акцентного освещения. Компромисс – более высокая цена. Включая корпус, отделку и лампу, средняя стоимость каждого светильника составляет около 100 долларов.

Как установить освещение Elegant Cove

Дополнительная информация

Первоначально опубликовано: 18 июня 2019 г.

Похожие проекты

Популярные обучающие видеоролики

ⓘ

Установить Spotlight Enterprise | Документация Spotlight Enterprise

Программа установки Spotlight Enterprise устанавливает сервер диагностики Spotlight (для сбора данных Spotlight), клиент Spotlight (для просмотра данных Spotlight) и базу данных воспроизведения (для хранения недавней истории). Эти три элемента составляют минимальное развертывание Spotlight Enterprise, которое можно расширить после установки.

Размер и форма развертывания

В небольшом развертывании диагностический сервер Spotlight, клиент Spotlight и база данных воспроизведения могут быть установлены на одном хосте, однако это не обязательно.

Клиенты Spotlight

Запустите программу установки Spotlight Enterprise на каждом компьютере, на котором вы хотите установить клиент Spotlight. Многие клиенты Spotlight могут подключаться к одному диагностическому серверу Spotlight. Установщик Spotlight Enterprise может удаленно установить диагностический сервер Spotlight.

Сервер диагностики Spotlight

Рассмотрите возможность установки сервера диагностики Spotlight на компьютер, который всегда включен. Для работы некоторых функций Spotlight Diagnostic Server требуется доступ в Интернет. Например, если диагностический сервер Spotlight имеет доступ к Интернету, соединения можно отслеживать с помощью веб-браузера или мобильного устройства.

Если необходимо отслеживать большое количество подключений или эти подключения географически широко распространены, может оказаться целесообразным развернуть несколько диагностических серверов Spotlight, где несколько клиентов Spotlight отслеживают множество подключений через несколько диагностических серверов Spotlight.

Совет: Не устанавливайте несколько серверов диагностики Spotlight на одном хосте. Например, клиентам Spotlight Enterprise не следует устанавливать Spotlight Cloud Diagnostic Server и Spotlight Enterprise Diagnostic Sever на одном хосте.

База данных воспроизведения

База данных воспроизведения может быть установлена ​​на том же хосте, что и сервер диагностики Spotlight, в зависимости от количества отслеживаемых экземпляров SQL Server.

Сеть Windows

Клиенты Spotlight, сервер диагностики Spotlight, база данных воспроизведения и отслеживаемые соединения взаимодействуют через сеть Windows. Соответствующие разрешения обеспечивают поток связи. Дополнительные сведения об этих соображениях см. в разделе Развертывание серверной части.

Учитывайте, сколько экземпляров SQL Server вы собираетесь отслеживать

1–25 экземпляров SQL Server

Диагностический сервер Spotlight, база данных воспроизведения (а затем и репозиторий статистики Spotlight) могут быть установлены на одном хосте, если этот хост соответствует минимальным требованиям к оборудованию, указанным в примечаниях к выпуску.

Более 25 экземпляров SQL Server

Рекомендуется размещать базу данных воспроизведения (а затем и репозиторий статистики Spotlight) на сервере, отличном от хоста сервера диагностики Spotlight. Хост для базы данных воспроизведения и репозитория статистики Spotlight должен быть настроен с соответствующей пропускной способностью ввода-вывода для удовлетворения спроса. Если в вашей среде используется сеть хранения данных (SAN), можно установить репозиторий статистики Spotlight и базу данных воспроизведения на одном хосте.

Много экземпляров SQL Server

Рассмотрите возможность развертывания более одного диагностического сервера Spotlight. Один диагностический сервер Spotlight предназначен для мониторинга максимум 100 серверов SQL, экземпляров служб Analysis Services или репликации и 100 серверов Windows. Превышение этого рекомендуемого ограничения в 32-разрядных средах может привести к снижению производительности или нестабильности продукта из-за ограничения памяти в 1 Гб. В 64-битных средах теоретически можно отслеживать больше подключений, поскольку ограничение в 1 Гбит больше не применяется, однако тестирование этого было ограничено. Дополнительные сведения о развертываниях с несколькими серверами диагностики Spotlight см. на странице федерации.

Разрешения, необходимые во время установки

Пользователь Windows, устанавливающий Spotlight

При установке сервера диагностики Spotlight требуются права администратора Windows для регистрации сервера диагностики Spotlight в качестве службы Windows и для создания групп пользователей Windows, которые используются для аутентификации Spotlight клиенты. При установке сервера диагностики Spotlight на удаленном компьютере учетная запись Windows на клиенте Spotlight должна иметь права администратора Windows на хосте сервера диагностики Spotlight. Локальный компьютер должен иметь возможность аутентифицировать этого пользователя.

Повышенные привилегии

Во многих случаях программа установки Spotlight запускается с повышенными привилегиями для выполнения необходимых действий. Эти привилегии могут быть специально разрешены или запрещены системными администраторами с помощью стандартных параметров политики установщика Microsoft (MSI). Если у пользователя Spotlight Diagnostic Server нет привилегий для запуска служб, эта привилегия предоставляется Spotlight в процессе установки, если это возможно.

Несколько пользователей системы

Если несколько пользователей системы устанавливают Spotlight для использования, дополнительные пользователи должны быть локальными администраторами.

Запустите установщик Spotlight Enterprise

Во время установки вам будет предложено предоставить сведения о сервере диагностики Spotlight (для сбора данных Spotlight), клиенте Spotlight (для просмотра данных Spotlight) и базе данных воспроизведения (для хранения недавней истории).

Добро пожаловать и выберите тип установки

Выберите Compact , чтобы установить клиент Spotlight и сервер диагностики Spotlight на текущем компьютере.

В противном случае выберите Обычный .

Сценарии, которые могут быть связаны с обычной установкой, включают:

• Установите сервер диагностики Spotlight на компьютер, подключенный к сети с текущим компьютером.
• Установите клиент Spotlight на текущем компьютере, чтобы подключиться к ранее существовавшему серверу диагностики Spotlight.

Клиент Spotlight

Клиент Spotlight будет установлен следующим образом, если вы не укажете иное

 C:\Program Files (x86)\Quest Software\Spotlight Enterprise


Не устанавливайте клиент Spotlight в том же расположении, что и существующий (но другой объект) Spotlight. Если вы устанавливаете другой Spotlight после установки Spotlight Enterprise, не устанавливайте новый Spotlight в каталог Spotlight Enterprise.

Сервер диагностики Spotlight

Место установки

Папка установки по умолчанию для сервера диагностики:

 C:\Program Files\Quest Software\Diagnostic Server


Во время обычной установки сервер диагностики можно установить удаленно.

Совет: Рекомендуется установить диагностический сервер Spotlight на компьютер, который всегда включен. Для работы некоторых функций Spotlight Diagnostic Server требуется доступ в Интернет.

Учетная запись сервера диагностики

Сервер диагностики Spotlight будет работать под этой учетной записью Windows. Введите учетную запись пользователя домена или выберите учетную запись локальной системы. Эти учетные данные впоследствии можно использовать для проверки подлинности подключений Spotlight для мониторинга экземпляров SQL Server и Windows Server.

Пользователи сервера диагностики

Spotlight использует группы пользователей диагностики Spotlight для аутентификации клиента Spotlight на сервере диагностики Spotlight, для аутентификации права пользователя на настройку Spotlight и выполнение действий в контролируемых системах. Пользователь Windows, устанавливающий Spotlight (в клиенте Spotlight), автоматически добавляется во все группы пользователей диагностики Spotlight.

При необходимости добавьте дополнительных пользователей в группы пользователей диагностики Spotlight. Членами этих групп могут быть пользователи Windows или группы домена Windows. Псевдонимы не поддерживаются.

База данных воспроизведения

Программа установки Spotlight устанавливает базу данных воспроизведения после установки диагностического сервера Spotlight. Каждый диагностический сервер Spotlight подключается к собственной базе данных воспроизведения. Программа установки Spotlight попросит вас предоставить следующую информацию при установке базы данных воспроизведения.

Экземпляр

Выберите экземпляр SQL Server для установки базы данных воспроизведения. Базу данных воспроизведения можно установить на тот же сервер Windows Server, что и сервер диагностики Spotlight, или на другой сервер в зависимости от размера развертывания.

Аутентификация

Выберите аутентификацию Windows или SQL Server.

База данных

При необходимости переименуйте базу данных. Имя по умолчанию — SpotlightPlaybackDatabase . Если база данных еще не создана, щелкните Create , чтобы создать базу данных.

Установка прожектора с дистанционным управлением на лодке

Возможность освещения опасностей повышает безопасность лодки в ночное время.

Если вы часто катаетесь на лодке ночью, вам нужен прожектор. Тим Баркер

Навигация по незнакомым, переполненным и закрытым водам ночью может оказаться непростой задачей. Картплоттеры и радары могут далеко вас не увести. В конце концов, вам нужно определить потенциальные опасности, будь то ряд причальных буев, выступающий пирс или каменный причал. Вот где прожектор пригодится. Вы можете освещать объекты, которые в противном случае могли бы не увидеть, в том числе низколежащие опасности, такие как плавающие бревна, которые морской радар не может обнаружить.

Читать далее: Как выбрать прожекторы для лодок

Если вы часто катаетесь на лодке ночью, вам нужен прожектор. Модели с постоянным креплением доступны от множества брендов, включая ACR, GoLight, Guest, Jabsco и Marinco. Для этого проекта мы выбрали современный светодиодный прожектор GoLight Stryker с беспроводным портативным пультом дистанционного управления, который позволяет поворачивать луч по кругу и наклонять луч по вертикальной дуге в 135 градусов для освещения целей. Занимая площадь в 7 квадратных дюймов, компактный и легкий 12-вольтовый светильник постоянного тока потребляет 2,8 ампера и производит 410 000 кандел пиковой интенсивности луча.

Реклама

Уровень навыка: 1 из 5

Время окончания: Прибл. 3 часа

Инструменты и расходные материалы

Реклама

• Прожектор светодиодного светодиода Golight Stryker с беспроводным портативным пультом (599,99 долл. США, Westmarine.com)

. • Луженый провод морского класса для 12-вольтового постоянного тока, положительного и заземляющего соединений (длина и размер зависят от длины участка)

• Электромонтажная змейка для прокладки проводов через такелажные трубы

• Различные морские обжимные соединители с термоусадочными муфтами

Объявление

• Инструмент для обжима и инструмент для зачистки проводов

• Термофен (для термоусадочных соединителей)

Определите лучшее место на вашей лодке для прожектора Тим Баркер

Большинство прожекторов устанавливаются на жесткой крыше, на конце носовой части или на конце кафедры. GoLight также предлагает зажимы для стержней (9 долларов США).4.50) для установки огня на носовой поручне. Носовые крепления помогают уменьшить отраженный свет от передней палубы, но такое расположение эффективно ограничивает угол поворота примерно до 180 градусов вперед. Крепление на жесткой крыше позволяет панорамировать на 360 градусов, но может привести к ослепляющим бликам при наведении вниз и вперед на носовую часть лодки.

Установите монтажную пластину Тим Баркер

Снимите монтажную пластину с фонаря. Отцентрируйте монтажную пластину с помощью тисков на задней части монтажной пластины. Отметьте места отверстий для трех крепежных винтов и просверлите направляющее отверстие для каждого сверлом 1/8 дюйма. Закрепите монтажную пластину из нержавеющей стали с помощью трех прилагаемых саморезов № 10 типа AB с полукруглой головкой и крестообразным шлицем. Просверлите отверстие диаметром 1/4 дюйма в центре отверстия монтажной пластины для размещения положительного провода постоянного тока 12 В и провода заземления.

Совет: Нанесите на поверхность монтажной пластины небольшое количество силиконовой смазки для облегчения установки.

Установить прожектор Тим Баркер

Протяните положительный провод и провод заземления через отверстие диаметром 1/4 дюйма и нанесите немного силиконового герметика вокруг проводов, чтобы закрыть просверленное отверстие от проникновения воды. Поместите фонарь на монтажную пластину, сдвинув переднюю часть фонаря на переднюю часть монтажной пластины, затем потяните фонарь назад и поместите заднюю часть фонаря на монтажную пластину. Сместите заднюю часть прокладки и установите тиски (прилагаются). Затяните винт тисков с помощью отвертки Phillips. Переместите прокладку.

Подключиться к источнику питания Тим Баркер

Проложите луженые положительный и заземляющий провода морского класса к месту установки, используя провода соответствующего сечения в зависимости от потребности этого прожектора в 2,8 А и длины провода (см. мастер схем Blue Sea Systems Circuitwizard.bluesea.com) . Установите плавкий предохранитель на 5 ампер в положительный провод, а затем соедините провода, используя морские обжимные стыковые разъемы с термоусадочными муфтами. Подсоедините заземление к отрицательной шине, а положительный провод — к переключаемому 12-вольтовому источнику положительного питания постоянного тока.
