Вентиляция ванной комнаты в деревянном доме своими руками

В наше время деревянный дом является показателем уровня жизни человека. И если у вас уже сбылась мечта о доме из дерева, то стоит сделать его максимально комфортным, уютным и безопасным. Речь пойдет о ванной комнате, которая нуждается в качественной и надежной системе вентиляции.

Если же отсутствует такая система воздушного обмена, могут возникнуть несколько серьезных проблем в процессе эксплуатации ванного помещения:

  • плесень, в результате избыточной влажности;
  • гниль;
  • коррозия металлических или других строительных элементов.

Следует очень серьезно подойти к вопросу обустройства воздушной системы, чтобы избежать вышеупомянутых неприятностей.

Первым признаком плохой вентиляции ванной комнаты является наличие конденсата. Стоит внимательно присмотреться к плоским поверхностям и посмотреть, не появляются ли на них небольшие капельки воды.

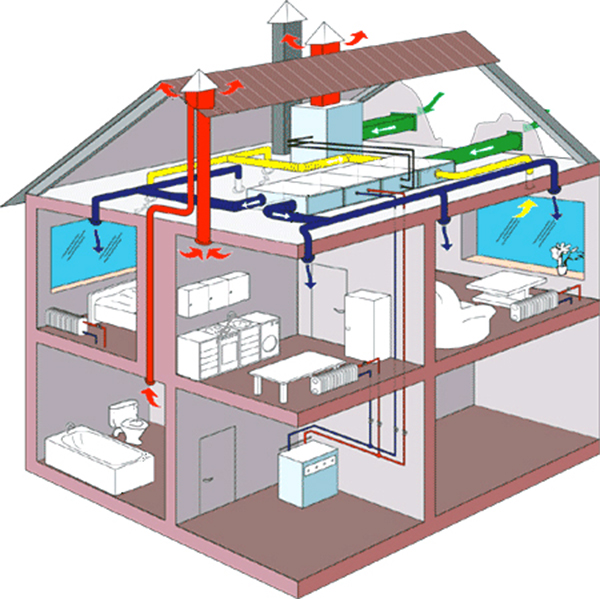

Виды вентиляционных систем

В деревянных домах используют такие виды воздухообменных систем:

  1. Вытяжная вентиляция либо комплекс естественного воздухоотвода.
  2. Механический воздухообмен (принудительный).

Если говорить о 1-м варианте, то он остается по праву наиболее распространённым. Такую вентиляцию предусматривают еще при планировании дома. Принцип ее организации заключается в перепаде давления, который возникает около дверей и окон.

Стоит отметить, что первоначально дерево «дышит» и поэтому в домах из дерева вопрос вентиляции не настолько серьезный, как в домах из других строительных материалов. Хотя иногда у владельцев таких домов возникают желания использовать дополнительные воздушнообменные системы.

Тогда стоит установить систему принудительного воздухообмена. Механическая вентиляция немного затратная, но с её помощью можно решить все проблемы, связанные с нарушением вентиляции ванной комнаты.

Как устанавливать систему вентиляции

Технология установки механической системы вентиляции:

  1. Изначально, под потолком делают 2 воздуховоды. Один необходим для притока воздуха, а другой, соответственно, для его удаления.
  2. Далее делают опуск от каждой трубы.
  3. На уровне потолка, где заканчивается выпуск, устанавливают воронки.
  4. На одну воронку монтируется вентилятор, на другую устанавливается декоративная решетка.



При монтаже системы вентиляции стоит позаботиться о пожаробезопасности. Используйте мягкие, не возгорающиеся материалы. Также нужно установить противопожарную заслонку, которая может перекрыть доступ кислорода при возможном возгорании.

Для одноэтажного дома достаточно естественного воздухоотвода, а если же вы владеете большим, многоэтажным жильем, стоит дополнительно оснастить механическую вентиляцию.

В любом случае, хорошая вентиляция ванной комнаты в деревянном доме зависит от правильного подбора самого вентилятора. При выборе этого устройства стоит полагаться на некоторые показатели той или иной модели. В первую очередь, это уровень шума, который не должен быть выше чем 40 децибел.

Второй показатель – способ компоновки. Это может быть вентилятор скомпонованный втулками либо шарикоподшипниками. Вентиляторы с компоновкой шарикоподшипниками имеют больший срок эксплуатации и в работе они значительно тише.

Третий параметр – производительность вентилятора. Этот показатель измеряется в куб./час. Чтобы правильно определить необходимую модель, нужно подсчитать объем ванного помещения и умножить эти данные на кратность воздухообмена. Оптимальные цифры составят 8/10.

Четвертым, не менее важным показателем является способ запуска вентилятора. Наиболее практичным и удобным является запуск одновременно с включением освещения. Кроме того, можно установить специальный датчик влажности. Он может контролировать работу вентилятора.

То есть, при достижении максимального уровня влажности будет включаться вентилятор и наоборот. Очень удобными являются и вентиляторы, оснащенные таймерами, которые программируются под желаемый режим и определенное время роботы.

И еще один совет: покупайте вентиляторы, предназначенные для ванных помещений с повышенным уровнем влажности.

Как проверить исправность вентиляционной системы?

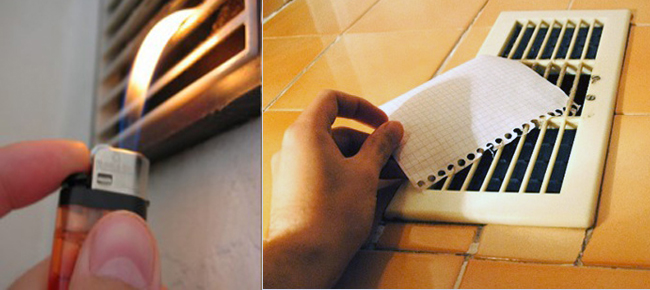

Существует два простых способа проверки исправности вентиляции в ванной комнате:

  • Возьмите спичку, зажгите ее и поднесите к вентиляционной решетке. Если огонь отклониться немного в сторону под острым углом, это значит, что система функционирует нормально. Если пламя будет слабо колебаться со стороны в сторону, то это подскажет вам, что есть некие проблемы с вентиляцией.
  • Возьмите тонкий лист бумаги или салфетку и поднесите ее к вентиляционной решетке. Если она притянется к решетке, значит, у вас нет проблем с вентиляцией.

Если вы получили плохой результат после таких тестов, стоит установить дополнительное оборудование для вентиляции.

Приведем установленные нормативные требования, которые касаются вентиляции ванной комнаты любого деревянного дома:

  • 0,3 м/с – максимальная скорость движения воздуха в ванном помещении;
  • 65% - максимально-допустимая влажность воздуха;
  • +25 градусов – температура воздуха в летнее время, +18 градусов – температура воздуха в зимнее время;
  • 50 куб./час – приток-вытяжка воздуха в совмещенной санузле, 25 куб./час - приток-вытяжка воздуха в разделенном санузле.

Данные рекомендации подскажут вам все важные нюансы при обустройстве вентиляционной системы в ванной комнате. Стоит серьезно подходить к вопросу вентиляции, чтобы ваша мебель и прочее оборудование в ванной не повредились в процессе эксплуатации и прослужили долго.

Кроме того, затраченные денежные средства на вентиляцию уберегут вас от появления плесени, гнили, насекомых и других негативных последствий плохой вентиляции. В любом случае, качественная вентиляционная система обеспечит вам комфорт и уют в доме, а затраченные деньги обязательно окупятся.

Как сделать вентиляцию в ванной комнате в частном деревянном доме

Наиболее опасным фактором для практически любых деревянных конструкций выступает влага. Не удивительно, что особенно внимательно следует относиться к тому, как выполнена вентиляция в ванной в деревянном доме. Это объясняется достаточно просто – данная инженерная система при грамотном устройстве позволяют эффективно удалить водяные пары в помещении, для которого характерная повышенная влажность.

Назначение вентиляции в ванной комнате деревянного дома

Вентиляция в ванной комнатеХарактерной особенностью эксплуатации ванной комнаты выступает повышенный уровень влажности. Если не предпринимать никаких действий по защите древесины или удалению излишков воды, достаточно быстро на поверхности стен, пола или потолков помещения появится гниль, плесень и другие неприятные явления. Чтобы избежать такого развития событий, помимо обязательного антисептирования, устраивается эффективная вентиляция в деревянном доме в ванной комнате.

Виды вентиляционных систем

Вентиляция в ванной комнатеОбычно принимается решение о том, чтобы сделать вентиляцию в ванной комнате по одному из двух возможных вариантов. Первый из них предусматривает естественное движение воздуха. Он в большинстве случаев заметно дешевле. Это объясняется тем, что система предусматривает организацию воздушных потоков за счет перепада давления внутри помещения и снаружи. Такой вариант не всегда является достаточно эффективным.

Второй тип вентиляции называется принудительным. Он подразумевает:

  • механический воздухообмен;
  • высокий уровень расходов, связанных на приобретение и установку необходимого оборудования;
  • намного большую производительность и эффективность вентиляционной системы.

Необходимо отметить, что независимо от типа системы, вентиляция в ванной в частном деревянном доме должна предусматриваться на стадии разработки проекта. В этом случае даже менее затратная естественная система может оказаться вполне эффективной и достаточной для обеспечения оптимального для длительной и беспроблемной эксплуатации рассматриваемого помещения влажностного режима.

Правила устройства вентиляции и способы проверки ее эффективности

Вентиляция в ванной комнатеУстройство естественной вентиляции не представляет особых проблем. При этом в верхней части стены ванной комнаты делается отверстие, которое закрывается решеткой и соединяется с общей системой воздуховодов. Для эффективной эксплуатации необходимо обеспечить приток свежего воздуха, который осуществляется обычно за счет дверей, окон, обычных или специальных вентиляционных, и других естественных его источников.

Конструкция вентиляционной системы принудительного типа предусматривает обязательную установку вытяжного вентилятора. При этом может использоваться как один воздуховод, на который и монтируется устройство, так и два короба. В этом случае второй рассматривается как приточный.

На практике давно выработаны простые и удобные способы проверки эффективности работы вентиляционной системы. Первый из них предусматривает поднесение к вентиляционной решетке горящей спички или зажигалки. Если пламя отклоняется в сторону движения воздуха по направлению к вытяжному воздуховоду, значит система вполне эффективна.

Во втором случае к вентиляционной решетке прикладывается лист бумаги. Если он прижимается к ней и легко удерживается движением воздуха, система также работает на требуемом уровне.

Другие статьи

Наши проекты

Вентиляция в ванной комнате и туалете в частном доме

Проектирование частного дома без учета системы вентиляции считается неправильным. Для туалета, ванной комнаты смена воздуха улучшает его состав, препятствует появлению на стенных поверхностях и потолке плесени, гибка. Воздухообмен оздоровляет микроклимат в помещениях, предохраняет конструкции от разрушения.

Варианты воздухообмена для ванны и туалета

Приточно-вытяжная вентиляция в совмещенном санузле

Приточно-вытяжная вентиляция в совмещенном санузле

Вентиляция в ванной комнате и туалете в частном доме выполняется, в основном, естественной и принудительной. Первый вариант более экономичный и простой в исполнении. Не требует затрат на электроэнергию. Достаточно щели между дверью и полом, чтобы через нее проникал свежий воздух. Иногда для этих целей в нижней части двери обустраивается вентиляционная решетка. Но эффективность такого метода низкая. Не выполняется нужный воздухообмен, поэтому устанавливаются механические устройства.

Принудительная смена воздуха не зависит от внешних условий. Поток подается и удаляется в заданном режиме. Энергозависимость – основной недостаток, т.к. вентилятор работает от электросети.

Особенности вентиляции санузла и ванной комнаты

Вентиляция в ванной комнате и туалете в частном доме может быть установлена своими руками. При этом существенных различий, как между устройствами, так и технологиями монтажа нет. Сложность может вызвать то, что главный вентканал располагается в некотором удалении от ванной. Для обеспечения требуемого и качественного воздухообмена следует организовать приток свежего воздуха. Для этого компонуется отдельный вентиляционный рукав конкретно для ванной комнаты. Он должен быть ориентирован на общий (стационарный) воздуховод.

При расположении основного канала в ванной через стену с туалетом допускается устанавливать в обоих помещениях вентиляционные решетки. При этом вытяжная шахта должна находиться прямо за стеной туалетной комнаты, но не за дверью.

Внимание! Механический воздухообмен универсальный. Он подходит для совмещенных и не совмещенных систем вентиляции санузла и ванной комнаты.

При небольших размерах комнаты и близко проходящем основном канале монтируется накладная модель вентилятора. Он достаточно мощный, не создает шума в работе (до 40дБ), потребляет незначительное количество электроэнергии, вписывается в любой дизайн комнаты.

Выбор производительности вентилятора

От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.

Приточно-вытяжной вентилятор

Приточно-вытяжной вентилятор

  • Вычисляется площадь санузла (ванной комнаты).
  • Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
  • Полученное произведение чисел – требуемая производительность вентилятора.

На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м.куб./ч.

Внимание! В случае если нужно обеспечить воздухообмен помещения площадью более 15 м.кв., накладная модель вентилятора будет малоэффективной. Здесь лучше подойдут центробежные канальные нагнетательные установки.

Порядок монтажных работ

Схема монтажа вентканала

Схема монтажа вентканала

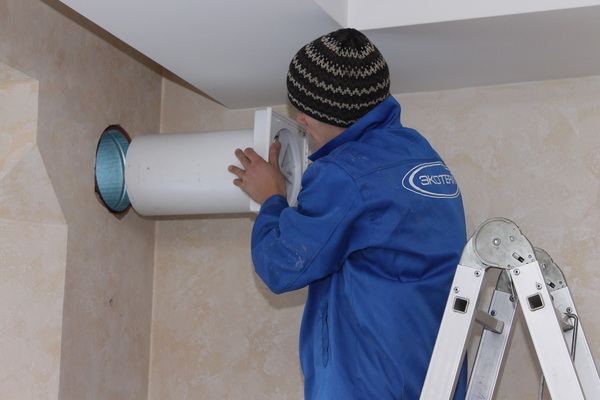

  • При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
  • Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
  • Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
  • Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
  • Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
  • Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
  • Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
  • Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
  • Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
  • Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
  • После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

Движению воздушных масс ничто не должно препятствовать

Движению воздушных масс ничто не должно препятствовать

  • Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
  • Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
  • В удобном месте устанавливается выключатель для пуска оборудования в работу.
  • Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Внимание! Основное звено принудительного воздухообмена – вентустановка. Покупать ее нужно по расчетным параметрам с наличием паспорта и гарантии производителя.

Обратный клапан в системе вентиляции

При неправильно выбранном оборудовании или неточных расчетах вентиляционная система работает недостаточно эффективно. Как следствие, наблюдается эффект обратной вентиляции. Предназначенный для вытяжки воздух задувается обратно в ванную или туалет. Установка обратного клапана решает эту проблему, перекрывая обратный поток.

Выбор устройства зависит от типа системы вентиляции. При вертикальном расположении канала потоки воздуха движутся вдоль его. Чтобы их перекрыть устанавливается горизонтальный клапан. При продольном монтаже воздуховода отсекающая деталь монтируется в вертикальном исполнении.

Некоторые замечания по обустройству вентиляции в санузле и ванной комнате

  • Вентилятор покупается по расчетной производительности. Повышенная его мощность «съедает» дорогостоящую электроэнергию без повышения эффективности процесса.
  • Автоматизировать воздухообмен в санузле или ванной можно, используя таймер. Независимо от нахождения или отсутствия в доме хозяев, он будет поддерживать заданный режим, периодически включая-отключая систему.

Таким образом, в частном доме вентиляция в помещениях с повышенной влажностью воздуха, выделением неприятных запахов нужна однозначно. Другое дело, как она будет организована. Часто вместе с принудительным воздухообменом используется естественная аэрация (открытое окно, дверь, пр.). Из существующих методов всегда можно подобрать оптимальный вариант и выполнить его собственными руками для создания комфортных условий проживания.

Вентиляция в деревянном доме. Особенности вентиляции в ванной комнате

  • Особенности
  • Вентиляция в ванной комнате
  • Правила и нормы
  • Как выбрать вентилятор
  • Монтаж

Принято считать, что в деревянных домах циркуляция воздуха происходит естественным образом, поэтому такие дома не нуждаются в постройке сложных вентиляционных систем. Действительно, многие из нас замечали, что в домах, построенных из натурального дерева, дышится легче, чем в бетонных коробках и воздух в них как будто более свежий и чистый. Во многом это связано с тем, что для строительства использован природный материал, с более пористой структурой, к тому же изначально обладающий определенными бактерицидными свойствами. Но главная причина кроется вовсе не способности дерева совершать воздухообмен, а в том, что оно хорошо умеет отдавать и принимать влагу. Поэтому вопрос организации вентиляции в деревянном доме очень важен.

Особенности

В деревянном доме естественным образом регулируется уровень влажности, но никак не циркуляция воздуха. Более того, если в доме предусмотрены помещения с повышенным уровнем влажности, то даже способность деревянного дома самостоятельно избавляться от избытков влаги не убережет его от гниения. Если мы говорим о строительстве частного дома для постоянного проживания, то без таких помещений не обойтись. Как минимум это один совмещенный санузел, но многие владельцы предпочитают оборудовать свои дома несколькими ванными комнатами и туалетами, а также сауной, бассейном, прачечной и т.д.

Итак, очень важно, чтобы в деревянном доме была грамотно спроектированная и построенная вентиляционная система. Иначе, из-за скопления влаги, могут начаться проблемы, самая меньшая из которых – это образование плесени и грибка на стенах, а самая серьезная – это постепенное гниение несущих конструкций, которые могут обрушиться в любой момент.

Вентиляция в ванной комнате

Лучше всего начинать проектирование вентиляционных систем одновременно с созданием проекта самого здания. В этом случае вы сможете предусмотреть место, где будут проходить вентиляционные короба, а также другие важные моменты. Начинать монтаж систем вентиляции нужно как можно раньше. Это позволит вам внести своевременные корректировки, не вмешиваясь сильно в процесс строительства. Однако если вам достался уже готовый дом со всеми смонтированными системами, то остается только полагаться на добросовестность строителей, а в случае обнаружения неполадок попытаться исправить их ошибки.

В любом частном доме, как правило, имеется так называемая пассивная вентиляция. Она представляет собой систему вентиляционных коробов с каналами, по которым перемещается воздух. Иногда ее бывает вполне достаточно, но со временем она выходит из строя, потому что забивается частичками пыли и мусора. Не стоит пугаться: для того, чтобы это произошло должно пройти несколько десятилетий.

Самый первый признак того, что вентиляционная система в вашем доме работает недостаточно хорошо – это образование конденсата. Присмотритесь к гладким поверхностям – зеркалам или полированной мебели – не оседают ли на них мелкие капельки воды? Следующий этап – это появление плесени и разнообразных, любящих влагу, насекомых.

Существует два верных способа проверки исправности вентиляционной системы:

  • Поднесите горящую спичку или зажигалку к вентиляционной решетке. Если вентиляция функционирует нормально, огонь отклонится в сторону под острым углом. Если огонь будет лишь слабо колыхаться, значит, есть проблемы.
  • Возьмите небольшой обрывок тонкой бумаги, например, салфетки и прикоснитесь им к вентиляционной решетке. Если с работой вентиляции все нормально, бумажка «примагнитится» к решетке.

Если ваша вентиляционная система не прошла тест, значит, есть необходимость в применении дополнительного вентиляционного оборудования. В первую очередь это должно касаться ванной комнаты.

Правила и нормы

Помимо пассивной вентиляции, ее еще называют естественной или вытяжной, существует также механическая или принудительная вентиляция. При естественной вентиляции циркуляция воздуха осуществляется за счет разницы температур снаружи и внутри здания, а механическая вентиляция предполагает установку специального оборудования.

Для небольшого одноэтажного дома с одним санузлом будет вполне достаточно пассивной вентиляции, но владельцам более крупных строительных объектов придется озаботиться обустройством механической вентиляционной системы.

Приведем некоторые нормативные требования, касающиеся вентиляции в ванных комнатах:

  • максимальная скорость движения воздуха в помещении составляет 0,3 метра в секунду;
  • относительная влажность воздуха не должна превышать 65%;
  • температура воздуха в летний период должна быть около +25 градусов, в зимний – около +18 градусов;
  • для хорошего воздухообмена приток-вытяжка воздуха должен составлять: в раздельном санузле 25 кубометров в час, а в совмещенном – 50 кубометров в час.

Для каждого сантехнического прибора нормы устанавливают определенную кратность воздухообмена:

  • душевая кабина/джакузи/ванна – 75 кубометров в час;
  • раковина/биде – 25 кубометров в час;
  • унитаз – 50 кубометров в час.

Следует учитывать тот факт, что мы редко используем все сантехнические приборы одновременно, поэтому кратность воздухообмена в ванной комнате не должна равняться сумме притока-вытяжки всего оборудования. Поэтому мощность системы вентиляции в помещении обычно составляет не больше 110 кубометров в час.

Как выбрать вентилятор

Существует несколько важных параметров, на которые нужно обязательно обратить внимание, выбирая вентилятор для ванной комнаты в деревянном доме.

Основные из них:

  • Уровень шума, который производит вентилятор. В идеале он должен работать практически беззвучно. Этого можно добиться, если уровень шума устройства будет не выше 40 децибел.
  • Способ компоновки вентилятора. Обычно это втулки или шарикоподшипники. У вентиляторов, скомпонованных вторым способом больше срок эксплуатации, да и работают они тише.
  • Производительность устройства. Она измеряется в кубометрах в час. Для того, чтобы вычислить необходимую производительность вентилятора, нужно измерить объем помещения и умножить его на нужную кратность воздухообмена. Для ванной комнаты оптимальная кратность воздухообмена составляет 8/10, а для санузла – 7/8.
  • Способ запуска вентилятора. Самый популярный способ – это включение вентилятора одновременно со светом. Эту систему можно дополнить встроенным таймером, который будет отключать вентилятор через заданный промежуток времени после выключения света. Второй способ подразумевает установку специального датчика влажности, который будет контролировать работу вентилятора. В этом случае вентилятор запускается только тогда, когда уровень влажности в ванной комнате превышает установленную норму.
  • Модель вентилятора. В магазинах можно найти модели, предназначенные для помещений с высоким уровнем влажности. Вам лучше остановить свой выбор именно на них.

Монтаж

Итак, мы выяснили, что принудительная вентиляция является оптимальным решением для того, чтобы обеспечить нормальную циркуляцию воздуха в ванной комнате частного деревянного дома.

Перед тем, как приступить непосредственно к монтажу вентиляционной системы, проследите, чтобы были соблюдены основные требования пожарной безопасности:

  • Во-первых, убедитесь, что проектом предусмотрены расстояния между стенами и вентиляционными каналами.
  • Во-вторых, обратите внимание на модель вентилятора. На упаковке должна быть маркировка, что его можно использовать в помещениях с повышенным уровнем влажности.

При самостоятельной установке вентиляционной необходимо учитывать следующие важные моменты:

  • Не устанавливайте вентиляционные короба и воздуховодные трубы непосредственно на деревянные брусья. Приобретите для этих целей специальные крепежи.
  • При покупке необходимых строительных материалов и оборудования, проследите, чтобы все они были изготовлены из невоспламеняющихся материалов.
  • Еще на этапе проектирования вентиляционной системы, предусмотрите компенсационное отверстие в стене, через которую проходит вентканал. Иначе она деформируется, если здание усядет.
  • Меры пожарной безопасности требуют, чтобы вентиляция в ванной комнате была оборудована противопожарными заслонками, которые смогут перекрыть приток кислорода в случае пожара.

Монтаж вентиляции в ванной комнате деревянного дома своими руками

Для поддержания нормального уровня влажности в ванной комнате деревянного дома, наиболее оптимальным является установка вентиляции принудительного типа. При монтаже вентиляционной системы нужно строго соблюдать следующие требования.

  • Между стенами и каналами системы должно быть оптимальное расстояние;
  • Убедитесь, что вентилятор предназначен для монтажа в помещении с повышенным уровнем влажности;
  • Не допускается установка вентиляционного короба и воздуховодных труб на конструкции из дерева. Для монтажа необходимо использовать специальные крепления.
  • Не забывайте о соблюдении правил пожарной безопасности;
  • В стене должно быть компенсаторное отверстие, для прокладки вентиляционного канала. Это позволит избежать возможной деформации при усадке здания.

Этапы монтажа вентиляции в деревянном доме своими руками

Для того чтобы в ванной комнате и в санузле было качественное проветривание, требуется достаточно мощная принудительная вентиляция. Ее выводят на чердачное помещение, либо прокладывают под конструкцию подвесного потолка. При выполнении работы необходимо применять только материалы, которые не воспламеняются и качественное оборудование. Вентиляционная система должна оснащаться противопожарными клапанами, которые могут перекрыть доступ кислороду.

Итак, самостоятельная установка вентиляции в ванной комнате выполняется так:

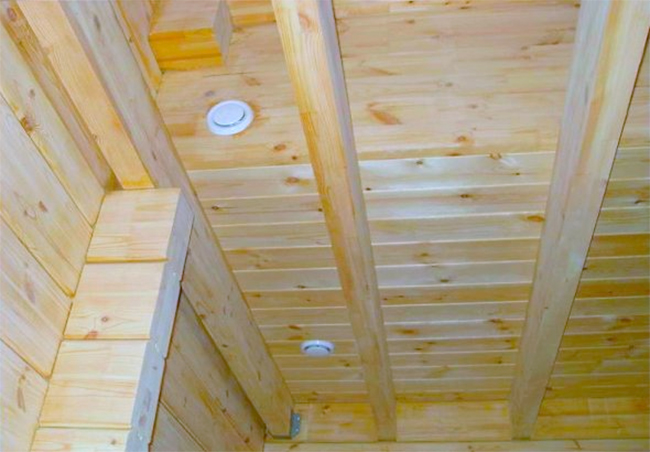

  • Под потолочном перекрытием прокладывают два воздуховода, которые обеспечивают поступление воздуха и удаление его из помещения.
  • При монтаже делают выпуски, расположенные в разных частях помещения ванной;
  • На концах выпусков монтируют воронки;
  • В одну из них устанавливается вентилятор, а другая декорируется с помощью решетки.

Как обеспечить отвод из ванной комнаты

Параллельно с устройством вентиляции необходимо решить еще одну проблему. В большинстве деревянных домов не предусмотрена канализация. Для того чтобы избежать древесины необходимо продумать систему, которая будет отводить использованную воду в ванной комнате.

Для устройства канализации необходимо приобрести трубы из материала, устойчивого к деформации. Отличным вариантом является приобретение труб из пластика и металлопластика. Крепление труб осуществляется при помощи специальных хомутов для сантехники, оснащенных прокладками из резины. Кроме того необходимо позаботиться о надежной защите труб от низких температур в зимнее время.

Защитить пол от намокания поможет специальный сливной канал, который обеспечивает отвод воды из помещения.

Еще интересные посты для вас...

Facebook

Twitter

Вконтакте

Google+

виды систем и пошаговая инструкция по установке

Многие владельцы дач и загородных домов имеют туалет на улице – «скворечник», как его окрестили в народе. От таких построек исходит неприятный запах, особенно в теплое время года. Проблему может решить вентиляция в туалете, провести которую можно самостоятельно.

Необходимость вентиляции в туалете

В туалете необходимо установить вентиляцию

Кроме неприятного запаха, вентиляция помогает избавиться и от такой напасти, как повышенная влажность – основной причины появления плесени и грибка. Даже если санузел расположен в доме, проблема зловония никуда не денется, а потому подумать о вентиляции никогда не поздно.

Чтобы не переделывать все заново, еще до монтажа следует нарисовать чертеж туалета, прикинув на нем места размещения функциональных деталей. Воздухообмен должен быть достаточным, чтобы не возникала угроза чрезмерного скопления метана, парами которого легко отравиться.

Видео «Вентиляция в стене частного дома для туалета»

Из этого видео вы узнаете, как своими руками монтировать вентиляцию для туалета в частном доме.

Виды систем

Вентиляционную систему в туалете на даче или в загородном доме организовывают несколькими методами:

  1. Естественный. Поток воздуха происходит самотеком, под влиянием проветривания. В помещении создается перепад силы давления воздушной массы.
  2. Принудительный. Используются механические приспособления типа вентилятора, воздухонагревателя и т. п.
  3. Вытяжной. Естественная приточно-вытяжная вентиляция позволяет добиться хорошего результата.
    Разберем все способы подробнее.

Естественный

Естественная система вентиляции в доме

Обыкновенное окошко в стене туалетной кабинки выполняет двоякую функцию: источник дневного света и проем для перемещения воздуха по маршруту «окно – выгребная яма». Геометрия и форма окна никакой роли не играют, но кое-какие требования к этому элементу предъявляются.

  1. Окошко не нужно стеклить, воздух должен циркулировать постоянно. На зиму его проще прикрывать листом фанерки, минимизируя поток холода.
  2. В отверстие не должен попадать снег и дождь, поэтому монтировать его следует под самой крышей или козырьком.
  3. Для усиления вентиляции вырезают два отверстия – в дверях и одной из стен.
  4. Чтобы внутрь не залетали насекомые, окошко прикрывают мелкоячеистой сеточкой или марлей.
  5. Специалисты рекомендуют в нижней части стен организовать отверстия в виде нескольких щелей, прикрыв их решеткой. Такой вариант значительно улучшит циркуляцию.

Принудительный

Естественная и принудительная системы вентиляции

Применив данный подход, можно сделать вытяжку более эффективной за счет того, что:

  • принудительный обмен осуществляется в помещении, не только в выгребной яме;
  • дурные запахи удаляются практически сразу;
  • воздух обновляется с нужной периодичностью;
  • механические приспособления работают в любую погоду.

Основной недостаток метода – придется подводить электричество и раскошелиться на необходимое оборудование.

Самый простой способ «принудиловки» – вентилятор монтируется напротив окошка и активируется специальным выключателем. Проводку важно изолировать, уберегая от осадков и влаги. Обычно ее ведут снаружи туалета от чердака дома на крышу кабинки.

Если размеры туалетного помещения невелики (около двух квадратов), за глаза хватит вентилятора мощностью в 30 Вт. Оба канала – вытяжку и приток – прикрывают сеточкой или решеткой.

В закрытой выгребной яме свежего воздуха мало, для нее принудительной вентиляции не предусмотрено. Обычно туда опускается труба, снабженная вентилятором, который и организовывает перепад давления. Высасываемый воздух выводится через кабинку.

Есть еще вариант: приобретается канальный вентилятор на 3–5 Вт, оснащенный датчиком – регулятором скорости вращения лопастей. Датчик устанавливают внутри помещения, с его помощью вручную задают величину отводной тяги.

Вытяжной

Схема вытяжной системы вентиляции

Во время монтажа унитаза в основании кабинки проделывают еще одно дополнительное отверстие. В результате:

  • через это отверстие воздух проникает в яму;
  • выходит воздушная масса через установленную трубу.

В итоге имеем два отвода – один из помещения туалета, второй – из ямы.

Для монтажа потребуется серая труба из ПВХ, диаметром 10 см. Ее длина должна быть достаточной, чтобы нижний конец находился в яме, а верхний возвышался над кровлей сантиметров на 30.

Идеальный вариант:

  • установить кабинку с унитазом на некотором расстоянии от ямы, соединив их канализационной трубой;
  • используя тройник от канализационной трубы отвести вентиляционную.

В этом случае неприятного запаха вообще не будет. Правда, понадобится подвод воды, чтобы утилизировать нечистоты в такой системе.

Технология монтажа принудительной вентиляции

Обычно к такой системе прибегают, если естественная вентиляция со своей задачей не справляется. К примеру, летом, когда внутри кабинки и снаружи одинаково тепло, циркуляция воздуха будет минимальна. В таком случае естественную вентиляцию усиливают принудительной.

Приобретают особые вентиляторы, питающиеся от сети 220 В. Лучше выбрать модели, покрытые декоративным защитным экраном. Мощность и размер подбирают, исходя из площади санузла.

Для крепежа могут понадобиться дюбели, если крепить придется к стене. Если уже существует вентиляционный канал, устройство помещают туда. Рекомендуется совместить подачу тока к вентилятору с моментом включения света. При выходе и то и другое отключают.

Можно использовать рекуператоры – приборы, позволяющие воздуху циркулировать при любой температуре и погоде. Их оснащают пылевыми фильтрами. Имеются модели автоматические и управляемые вручную.

Для монтажа приточно-вентиляционной системы понадобятся четыре отверстия. Их соединяют попарно специальными деталями «улица – помещение», «помещение – улица». Таким образом, снаружи будет поступать чистый воздух и туда же выводиться отработанный.

Инструкция по установке

Вентиляцию в туалете можно установить своими руками

Организовывается принудительная вентиляция таким образом:

  1. В септическую яму проделывают отверстие требуемого диаметра.
  2. На задней стенку туалета, в месте, где монтируется вытяжка, по всей высоте крепят дюбеля, хомуты или скобы.
  3. Монтируется труба, материал – асбестоцемент или ПВХ, диаметр – 10 см.
  4. Поверху устанавливают дефлектор – аэродинамическое устройство, усиливающее тягу в канале. Диаметр подбирают по сечению трубы.

Возможные причины неисправности

Со временем естественная вентиляция может сбоить. В каналах постепенно скапливается мусор, пыль и паутина, их временами следует прочищать. Проще всего делать очистку с помощью ершика, нанизав его на длинную гибкую рукоятку.

Трубочисты, занимающиеся чисткой вентиляционных каналов, иногда применяют баллончик с воспламеняющейся жидкостью, выжигая тем самым накопившийся мусор. Лучше, если вы доверите такую работу специалисту, опыт в данном деле важен.

Последующая эксплуатация

Какой бы простой ни казалась система, ей требуется уход:

  1. Периодически проверяйте в помещении «тягу».
  2. Снимайте загрязнившуюся сеточку и мойте. Для мытья используют теплую мыльную воду.
  3. Подвижные части вентилятора смазывайте машинным маслом.

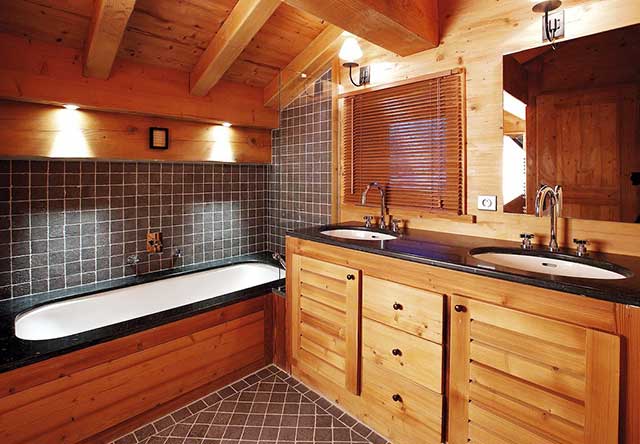

Вентиляция в ванной комнате в деревянном доме обеспечивает комфорт жилища

Итак, вы – счастливый владелец собственного деревянного дома. Обеспечить его надежной и эффективной вентиляционной системой – дело первостепенной важности. Особенно важно обустроить продуктивный воздушный обмен в ванном помещении. Проблемы, которые возникают в ходе эксплуатации ванной комнаты, чрезвычайно серьезны – вследствие избыточной влажности и тепла может возникнуть плесень; к тому же, рано или поздно начнет подгнивать древесина, а металлические предметы и строительные элементы окажутся подвержены коррозийным процессам. Именно эффективное проветривание установит в ванном помещении благоприятный и гармоничный микроклимат. Для того, чтобы обеспечить правильный воздушный обмен, поддерживать оптимальный температурный уровень, и контролировать показатели влажности – вам следует очень серьезно подойти к такому вопросу, как вентиляция в ванной комнате в деревянном доме.

Циркуляция воздуха в ванной

Виды вентиляции

Прежде всего, следует определиться, какой именно тип вентиляционной системы вы изберете. Существует всего два основных вида воздухообменных систем:

  1. Комплекс естественного отвода воздуха (вытяжная вентиляция)
  2. Комплекс принудительного, или еще — механического воздухообмена.

Рассмотрим эти разновидности подробнее, чтобы максимально эффективно работала наша вентиляция в ванной в деревянном доме, и при этом не переплатить лишних денег.

Суть естественной вентиляции

Естественный воздушный обмен

Этот вид вентиляционной системы чрезвычайно пригоден для частного дома. Как правило, она учитывается в самом проекте постройки; к тому же, естественную вентиляцию возможно смонтировать во время перепланировки. Принцип организации естественного отвода воздуха заключается в перепадах давления, возникающих между дверьми в помещении и окнами. Поэтому, в случае слишком плотной герметичности дверей, возникают помехи в функционировании вентиляционного канала.

Схема естественного воздушного обмена

Вообще, в домах из дерева вентиляционная проблема менее насущна, чем в постройках другого типа. Зачастую, уникальная способность деревянных стен, так сказать — «дышать», позволяет владельцам таких строений не уделять слишком много внимания вопросу вентиляции.

Однако в отдельных случаях естественного воздухообмена становится недостаточно даже для деревянного дома, и владельцам приходится пользоваться специальными приборами, которые существенно улучшают приточно-вытяжные показатели. Речь идет о принудительном воздушном обмене.

Принудительный воздухообмен

Механическая вентиляция является наиболее эффективным видом вентиляционной системы. Она помогает избежать всех недостатков, связанных с естественным проветриванием. Такой тип вентиляции идеален для многоквартирных домов, однако, монтаж механического комплекса в ванном помещении деревянного дома весьма эффективное, хоть и затратное решение вопроса. Разместив вентиляторы в туалете, а также в ванной комнате, вы сможете успешно бороться с так называемым «тяжелым» воздухом.

В случае, когда вытяжной комплекс соединен с общей схемой вентиляции, именно вентилятор, снабженный обратным клапаном, поможет решить проблему неприятного запаха. Эта схема идеально срабатывает даже тогда, когда туалет совмещен с ванным помещением.

Использование вентилятора

Разновидности вентиляторов

Подойдите со всей ответственностью к вопросу приобретения вентилятора для вашей ванной комнаты. Здесь следует учитывать и максимально-точную площадь ванного помещения, желаемую мощность устройства и еще ряд прочих моментов.

Вытяжной вентилятор

Вот лишь некоторые практические советы, которые могут пригодиться при покупке этого прибора:

  1. Выбирайте бесшумный вентилятор. Остановите свой выбор на модели устройства, которая создает не более 40 децибел шума. Именно при таких показателях звук работающего прибора почти не различим для человека.
  2. Желательно приобрести устройство, работающее на шарикоподшипниках. Такие вентиляторы обладают максимальной бесшумностью, а также способны исправно функционировать много лет.
  3. При покупке устройства определитесь с желаемой мощностью. Как известно, воздухообмен в ванном помещении напрямую зависит от объема влаги. Кроме этого, существенны факторы наличия или отсутствия душевой кабины, а также совмещен или разделен санузел.

Функция вентилятора, соединенного с выключателем

Теперь, когда вы знаете, какие параметры следует учитывать при покупке вентилятора, можно определиться с разновидностями этого прибора:

  1. Вентиляторы с подключением к выключателю
  2. Устройства, активизирующиеся при первых признаках появления влаги
  3. Вентиляторы, оснащенные таймером (владельцы таких приборов могут на свое усмотрение запрограммировать режим и время работы прибора).

Подготовка к монтажу вентилятора

Как установить вентилятор

Прежде чем приступить к установке вентилятора в ванной комнате, следует тщательно прочистить канал воздухоотвода, поскольку здесь часто скапливается различный мусор. В случае, если невозможно вмонтировать устройство непосредственно в воздухоотводный канал, нужно немного модернизировать его. Для этого вам понадобятся съемные воздухоотводы:

  1. Наиболее экономичными считаются гибкие пластиковые каналы
  2. Если нужна отводная система до 10 метров, используйте полужесткие воздухоотводы
  3. Если вопрос стоимости для вас не существенен, в отличие от вопроса качества, выбирайте жесткие воздухоотводные каналы.

Пластиковые трубы для вентиляции

Благодаря съемным каналам, вы сможете обеспечить подключение к единому вентилятору вентиляции и ванной, и туалета.

Самым беспроигрышным местом для установки является потолок. Как правило, «родной» канал вентиляции расположен там.

При монтаже вентилятора могут пригодиться следующие рекомендации:

  1. При установке вентилятора, совмещенного с дополнительным каналом, может понадобиться специальный короб
  2. Протяните провод, подключенный к выключателю, в случае, если вы решите совместить прибор с выключателем
  3. Снимите сетку на приборе, нанесите на внутренний контур ободка слой клея
  4. Воспользуйтесь саморезами для того, чтобы прикрепить устройство к стене
  5. Наденьте защитную сетку обратно.

Схема вентилятора с выключателем

Диагностика вентиляционной системы

Эффективность комплекса воздушного обмена в ванной комнате не требует никаких дополнительных устройств и затратных мер. Проверить продуктивность тяги в вентиляционных каналах можно простыми, подручными средствами. Достаточно поднести к воздуховодным шлюзам зажигалку – если огонек отклоняется или вовсе гаснет, стало быть, воздухообменный комплекс организован правильно. Если же пламя остается ровным, значит, следует принимать меры по переобустройству тяги вентиляционной системы.

Помимо зажигалки или свечи, можно по тому же принципу использовать лист бумаги или салфетку.

Проверяем тягу

Строительные нормы процесса воздушного обмена

Для того чтобы сформировать гармоничный и благоприятный воздушный обмен в ванной комнате, следует придерживаться определенных требований. Поступление свежего воздушного потока в ванное помещение должно проходить при интенсивности 25м³ в час. Это – общая норма для естественной приточно-вытяжной вентиляции и принудительного (механического) воздухообмена.

Обустройство воздухообмена в ванной
