Как сделать лучшее ручное приспособления для заточки маленьких сверл по металлу в домашних условиях — простые приспособы, чертеж заточного станка

06Дек

Содержание статьи

1. В какой момент необходимо затачивать инструмент
2. Покупные устройства для заточки сверл
3. Советы по изготовлению кондуктора для заточки сверла самостоятельно
4. Специфика затачивания с различной формой режущей кромки
5. Какие углы должны быть для работы с разными материалами
6. Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности
7. Требования безопасности
8. Работаем с бетонным инструментом
9. Как заточить сверло по металлу: приспособление на дрель
10. Сферы применения
11. Как подобрать насадку
12. Порядок сборки упора для заточки сверл
13. Многообразие изделий
14. 3 простых устройства и для дрели – видеоинструкции

Чтобы всегда не покупать новый расходный материал для токарного станка и сверления, можно воспользоваться лучшие ручные и автоматические приспособления (точила) для заточки маленьких и больших сверл по металлу в домашних условиях, а как сделать точилку своими руками, расскажем в этой статье.

В какой момент необходимо затачивать инструмент

Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:

• издается посторонний звук – скрип, свист;
• происходит быстрый нагрев;
• полученное отверстие обладает низким качеством, на нем есть зазубрины;
• стружка образуется не из всех канавок.

Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.

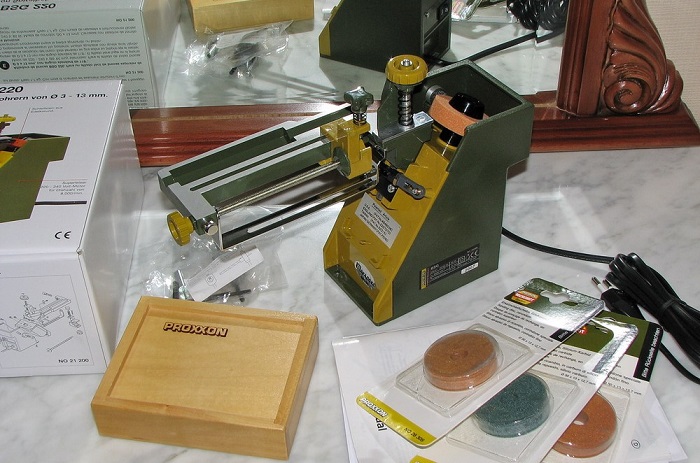

Покупные устройства для заточки сверл

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узко специализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

• экономичность – изготовить его можно из подручных материалов;
• приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
• уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственное точило.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

Основные виды заводских устройств

Они разделяются на два типа:

• со стандартным набором режимов по классическим размерам;
• с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Советы по изготовлению кондуктора для заточки сверла самостоятельно

Нюансы и особенности:

• новички чаще пользуются купленными приспособлениями, а специалисты предпочитают собственноручно изготовленные;
• работа на домашнем оборудовании требует высокой точности, понимания работы электрических устройств, знаний о поведении инструментальной стали;
• ручной привод неэффективен, понадобится подключение движка;
• обязательно предварительное составление чертежа;
• на схеме необходимо отразить размеры и способы крепления.

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

• одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) с абразивному кругу, двигать инструмент при этом не нужно;
• цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с наждаком для заточки сверл

Часто бывают допущены промахи:

• Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
• Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно у вас не очень функциональный держатель, его наклон приведет к асимметрии.

Какие углы должны быть для работы с разными материалами

Металлические сплавы имеют разную плотность, поэтому изделия из них необходимо обрабатывать в разных условиях, представим в виде таблицы:

Металл	Заточка в градусах
Сталь и чугун	115-120
Бронза, латунь	125-135
Медь	125
Алюминий, дерево, керамогранит	135

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

• основания;
• крепежного элемента для зажима инструмента;
• упорный механизм;
• винт, регулирующий подачу;
• зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

• Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
• Угол заточки должен соответствовать полученным краям – 120 градусов.
• Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
• Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

• выполняйте детали из металла, а не пластиковые;
• соедините наждачный круг с патроном с помощью кольца;
• наждачный конус можно изготовить на токарном станке;
• внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

• нижняя часть фиксируется на подручнике;
• верхняя перемещает заготовку;
• нижний палец нужно вытащить, оставить только верхний;
• следует разрезать на две части одну из петель – одна из них регулирует наклон;
• нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
• далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Требования безопасности

Соблюдайте правила:

• всегда надевайте перчатки, закрытую обувь и одежду;
• проверяйте фиксацию элементов перед включением электропривода;
• станки должны иметь заземление;
• обеспечьте рабочую зону освещением и легким доступом к столу.

Работаем с бетонным инструментом

Рекомендации:

• используйте круг с алмазным напылением;
• работайте на низких оборотах;
• начните с углов кромок, они должны быть под 90 градусов, затем – задние поверхности.

Если высота режущей части не превышает 10 мм, легче купить новую насадку.

Как заточить сверло по металлу: приспособление на дрель

Мы осветили все возможные варианты, подробнее остановимся на одном из самых популярных. Его фото:

Конструкция

Состоит из:

• пластикового корпуса;
• наждачного круга;
• муфта для соединения с электродрелью;
• крышка с отверстиями разного диаметра.

Преимущества и недостатки

Плюсы:

н

• низкая стоимость;
• легкость управления;
• размерный ряд – от 3 до 10 мм.

Минусы:

• не подходит для заводского, постоянного использования;
• нельзя применять для сломанных резцов;
• низкая фиксация в патроне;
• нельзя индивидуально настраивать угол.

Сферы применения

Подходит только для употребления дома, если пользоваться в условиях производства, то быстро будут ломаться абразивные круги, а также сам электроинструмент.

Как подобрать насадку

Факторы для выбора:

• совместимость диаметра с дрелью;
• углы заточки;
• размеры отверстий для сверл;
• производитель;
• наличие в комплекте второго точильного камня с менее распространенным наклоном.

Какие еще бывают насадки

Чтобы сделать электродрель максимально функциональной, ее оснащают приспособлениями для заточки:

• дисковых пил;
• ножей и стамесок.

Это удобный многофункциональный вариант для домашнего использования.

Комплектация

Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

Порядок сборки упора для заточки сверл

Перед началом работы необходимо поместить деталь Б в верхнюю часть А, совместив их радиусы отверстий. Затем на электродрель надевается часть В, а Г крепится к патрону.

Многообразие изделий

Многие проверенные компании реализуют продукцию этого типа, в том числе бренды:

• Sparta.
• Bosch.
• KWB.
• Dremel.
• STURM и другие.

Будьте осторожны с китайскими аналогами.

3 простых устройства и для дрели – видеоинструкции

Мы уже рассказал о принципах действия основных приспособ, а теперь дадим ролики с описанием, чтобы вы могли по инструкции дома сделать такие же аппараты.

Из дверных петель

Из гайки

На болгарке

На дрели

В статье мы рассказали про типы заточных станков для сверл, привели чертежи. Рекомендуем следовать правилам безопасности, описанным выше, чтобы не получить травму, а также не испортить электрические приборы.

Приспособление для заточки сверл и приспособления к нему + Видео

Приспособление для заточки сверл – крайне полезная вещь в вашем доме. Не секрет, что тупым сверлом невозможно работать с твердыми поверхностями.

Особенности работы со сверлом

Видео про ступенчатые сверла

Заточка бурава может производиться вручную, на станках или специальных абразивных дисках.

Если вы затачиваете сверло вручную, то его необходимо:

• крепко держать за хвостовик, а другой рукой направлять его спиральную часть;
• режущую кромку сверла прижать к боковой поверхности абразивного круга;
• после заточки одной стороны необходимо плавно повернуть сверло, при этом режущие кромки обязательно должны иметь правильный наклон к оси и принять нужную конфигурацию.

Сверло  затачивают с обеих сторон поочередно. При этом обязательно контролируйте режущие кромки.

Помните! Острие бурава должно находиться ровно по центру.

В противном случае при работе он будет отклоняться. Стоит отметить, что на сверло ни в коем случае нельзя сильно давить, иначе оно может получить дефекты (изгиб).

Например, если после заточки вы заметили, что режущие кромки неодинаковы и наклонены под разными углами к оси, то это значит, что середина поперечной кромки находится не в центре сверла, и оно будет неправильно работать.

Поэтому все специалисты рекомендуют использовать специальный заточной станок для сверл.

Во время заточки обязательно обратите внимание на изначальный угол инструмента. Именно он в дальнейшем станет вашим ориентиром. Затем осмотрите буравчик на предмет повреждений:

• если вы обнаружили серьезные дефекты, то можно воспользоваться грубой наждачной бумагой;
• если дефекты маленькие и сверло затуплено совсем чуть-чуть – воспользуйтесь доводочным кругом. Эта операция необходима для тонких буравов;
• если сверло по бетону имеет дефекты конуса хвостовика – обработайте верхнюю часть инструмента, аккуратно прижимая его к точильному кругу;
• после обработки ещё раз тщательно осмотрите заднюю поверхность бура;
• если вы заметили, или определили шаблоном, что у вас получился идеальный конус – вы правильно заточили инструмент.

После этого обработайте режущую кромку сверла. Размер перемычки при рациональном обтачивании инструмента  должен быть 1-1,7 мм.

Какие особенности у точильных станков

Самодельное устройство для затачивания сверл рассчитано на сквозные и глухие буравчики из сталей, чугунок и различных твердых сплавов. В зависимости от типа, станки могут быть наделены разными функциями. На некоторых из них во время работы можно варьировать угол.

Станки для заточки бывают:

• универсальные – применяются для различных режущих инструментов;
• специализированные – для одного вида.

Именно к универсальным станкам относят устройства для заточки сверл, ведь на них можно обрабатывать:

• метчики;
• фрезы;
• долбняки;
• зенкеры.

Станки подразделяют на две категории:

1. Промышленные – имеют высокую мощность и рассчитаны на заточку инструмента большого диаметра. Мощность зависит напрямую от двигателя.
2. Бытовой точильный станок для сверл – достаточно компактный и используется зачастую для домашнего пользования. С его помощью можно обрабатывать даже буры малых диаметров.

Различают семь методов заточки:

1. Одноплоскостной.
2. Сложно-винтовой.
3. Фасонный.
4. Эллиптический.
5. Конический.
6. Двухплоскостной.
7. Винтовой.

Как изготовить приспособление для заточки сверл

Для изготовления самодельного станка вам потребуются:

• тумблер;
• абразивный круг;
• заглушка;
• двигатель;
• подставка;
• провода.

Следуйте нашим советам:

1. В целях безопасности поместите самодельный станок в корпус, снаружи оставьте только ось и абразивный круг. Помните, прибор будет работать от сети.
2. Заранее выберите место, где будет стоять ваше приспособление для заточки сверл. Желательно, чтобы оно находилось на металлическом столе.
3. Далее поставьте электродвигатель на столешницу с помощью креплений (струбцин) и отметьте места отверстий для болтов, если у него есть лапки.
4. После этого уберите электромотор и сделайте 4 отверстия.
5. Позже снова установите двигатель и аккуратно закрепите его с помощью болтов.

Совет: Если у двигателя нет лапок – можно укрепить его с помощью металлических полос (хомутов).

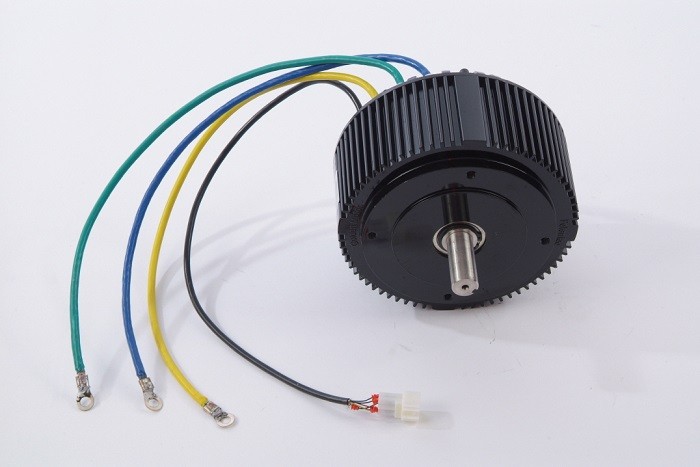

Электродвигатель для нашего будущего станка должен быть оснащен специальным удлиненным валом, на который следует надеть зернистый диск. Для этого:

1. Установите крепежную гайку, предварительно нарезав на конце вала правую резьбу.
2. Закрепите диск с помощью шайбы и гаек.

Если диаметр вала и отверстия диска совпадают, то установите на вал шайбу, а затем абразивный диск. Если диаметр вала и отверстия не совпадают, то вам необходимо добавить втулку.

Предварительно сделайте в ней специальное боковое отверстие с резьбой для болта, чтобы иметь возможность плотно закрепить её на вал. После этого вы можете надеть втулку.

Если вы не можете определиться с электродвигателем, то просто возьмите мотор старой стиральной машинки. Он идеально подойдет для самодельного устройства заточки.

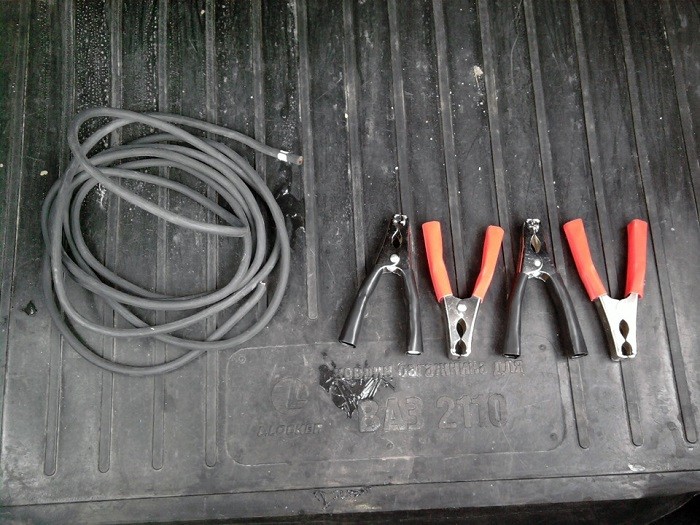

Стоит отметить, что вы должны заранее приготовить пускатель и провода, которые впоследствии нужно будет соединить. Очень важно, чтобы пускатель имел как минимум три-четыре разомкнутых контакта. Его обмотка должна подключаться с помощью двух кнопок к фазной линии.

Внимание! Электродвигатель будет небезопасным, независимо от типа – при работе вращающийся вал может случайно намотать шнур, провод, волосы.

Совет: Изготовьте металлический короб для защиты станка от пыли, абразивных частиц, а вас – от случайных травм.

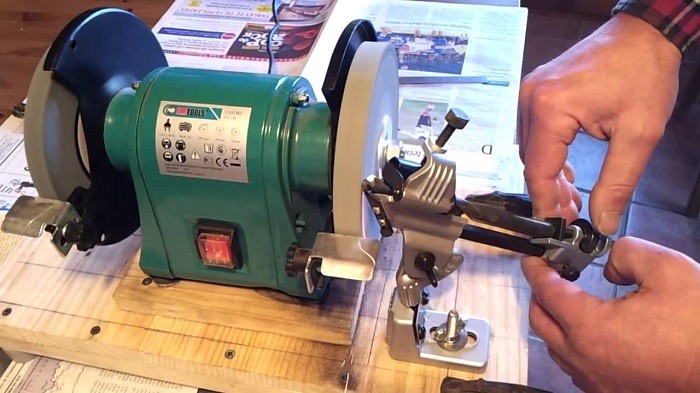

Как правильно заточить сверло на станке

1. При заточке необходимо следить за тем, чтобы два плечика сверла были одинаковые. Если вы достигнете такого соответствия – значит ось вращения сверла полностью совпадет с центром отверстия.
2. Перед началом заточки обязательно убедитесь в том, что абразивный диск плотно закреплен.
3. Всегда начинайте процесс более грубым абразивом. После того, как на вашем сверле появится заусенец, вы можете сменить абразив на более мелкий.
4. Следите за углом заточки.
5. Не допускайте переключением обмоток, чтобы абразивный диск крутился наоборот. Он должен всегда двигаться только в направлении лезвия.

Учтите, что сверла не выносят излишнего перегрева. Во время заточки регулярно охлаждайте буравчик. Но ни в коем случае не опускайте в воду раскаленное докрасна сверло, так как в нем могут появиться каверны.

Дополнительные приспособления

Видео про сверло Форстнера

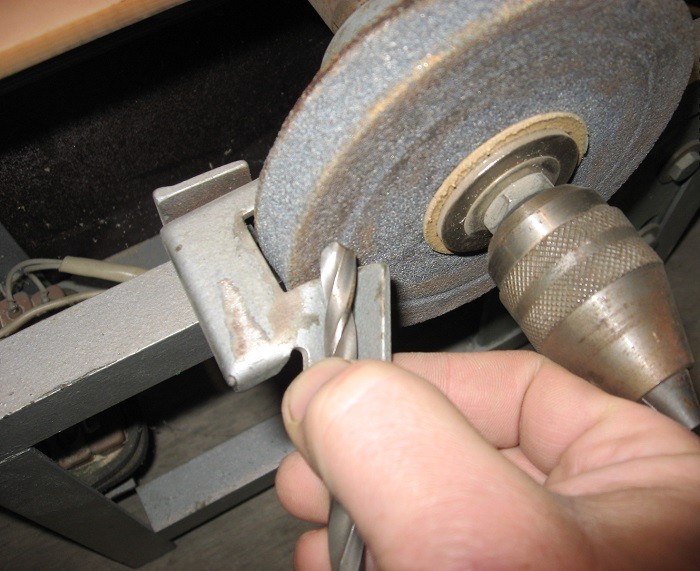

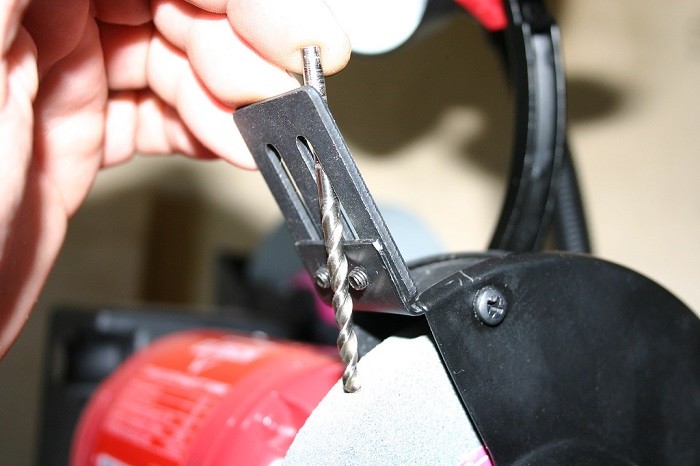

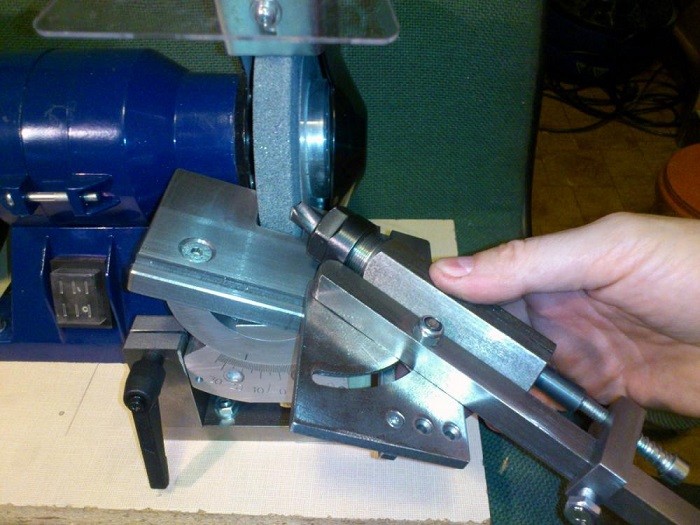

1. Направляющая

Чтобы не держать сверло в процессе заточки на весу (это может привести к травме) предусмотрите подложку или направляющую в виде маленькой приставки. Она выполняется из полосы металла, изгибается, как показано на рисунке и прикручивается к станине (основанию). Сверло опирают на нее и подводят к кругу под нужным углом.

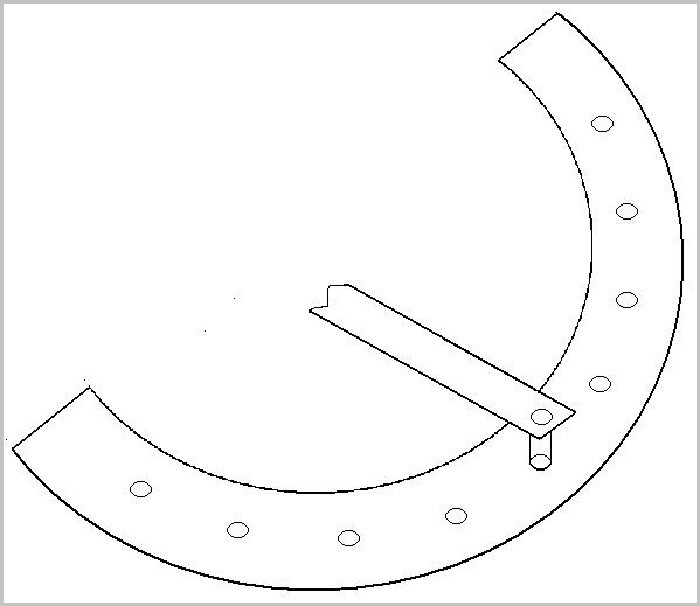

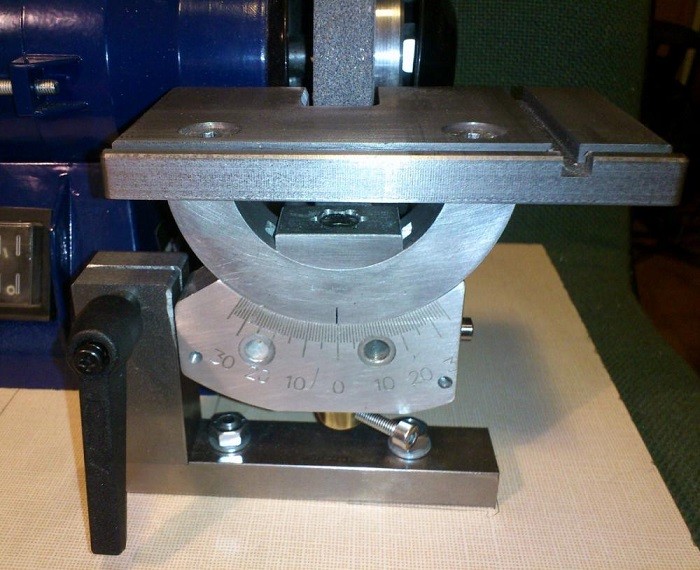

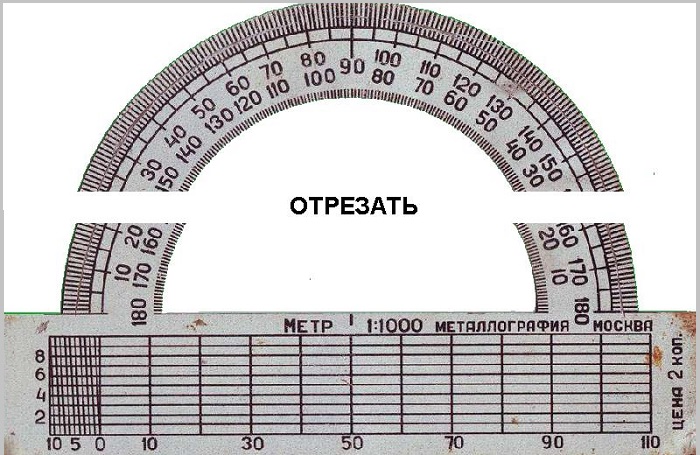

2. Угломер

Сделайте на направляющей, описанной выше, риски (отметки) под необходимые углы заточки. Пользоваться ей станет намного удобнее.

Если это для вас сложно – отрежьте верхнюю часть обычного транспортира и приклейте на направляющую.

Углы менее 30⁰ для заточки не применяются, поэтому жертвуем ими.

3. Универсальное приспособление

Для облегчения заточки инструмента, в частности сверл, разработан механизм, состоящий из сверлильного патрона, вала, роликовых направляющих (салазки) и транспортира.

Основную подложку, описанную выше, делают широкой. На нее приклеивают транспортир. Высверливают отверстие, в которое вставляют болт, служащий осью для поворотной поверхности.

На нее устанавливают на роликовых салазках пластину, на которой закреплена труба с патроном на оси. Сама пластина движется вперед/назад с помощью обычного механизма подачи (ось с резьбой).

В нижней части поворотной пластины укреплен указатель-ограничитель смещения. Он служит для поворота устройства на нужный угол и для его стопора.

Работа с приспособлением

1. В патрон вставляется сверло.
2. Пластину поворачивают на нужный угол и стопорят указателем.
3. Крутят рукоять, добиваясь необходимой заточки половины сверла.
4. Замечают деление.
5. Поворачивают сверло на 90⁰ и повторяют операцию, доводя сверло до замеченной точки.

Оцените статью: Поделитесь с друзьями!

Приставка к болгарке для заточки сверл своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна как домашним, так и гаражным мастерам.
В ней, автор YouTube канала «Mistry MakeTool» расскажет Вам, как сделать специальную приставку к болгарке для заточки сверл различных диаметров под правильным углом.

Для изготовления самоделки не нужны сложные станки или сварочный аппарат, все можно сделать при помощи шуруповерта и пилы.
Материалы.
— Толстая листовая фанера
— Обрезок доски
— Деревянный брус
— Шпилька M6, шайба, барашковая гайка
— Металлические хомуты
— Секундный клей
— Клей ПВА.

Инструменты, использованные автором.
— Сверлильный станок
— Балерина
— Зенковочное сверло
— Болгарка, алмазный диск
— Шуруповерт

— Струбцины
— Напильник
— Отвертка
— Набор сверл
— Угольник, линейка, маркер.

Процесс изготовления.
В качестве основания автор использует обрезок толстого листа фанеры. Для подкладки под болгарку примеряет кусочек доски.

Приблизительно приложив хомуты, наносит маркером разметку будущих пазов. Также отмечает место для выемки под выступ редуктора.

Теперь продлевает боковую разметку при помощи угольника.

Зафиксировав доску струбциной, пропиливает необходимые пазы, используя обычный напильник.
Хотя вот же она, болгарка с зачистным лепестковым диском… Можно было сделать пазы и ей.

Далее, смазывает поверхность доски клеем ПВА, прижимает к основанию струбциной.

Затем переворачивает основание, зенкует отверстия и фиксирует заготовки между собой дополнительно, обычными саморезами по дереву.

Закрепляет болгарку хомутами, вроде все подходит. Под хомуты стоит подкладывать резину, чтобы они не царапали корпус инструмента.

Теперь, отпустив зажим защитного кожуха, слегка разворачивает его.

Заменяет лепестковый зачистной диск на алмазный.

Далее, на сверлильном станке, при помощи балерины вырезает два круга из толстой листовой фанеры.

Толщины фанеры автору показалось недостаточно, и он склеил круги между собой.

Пока конструкция выглядит вот так.

В центре полученной заготовки барабана, сверлит отверстие для фиксирующего болта. После этого устанавливает заготовку под углом 58-60 градусов, это и будет угол наклона сверла к заточному диску. И сверлит несколько отверстий для разных диаметров сверл.

Теперь уже в бруске высверливает отверстие для оси барабана.

Забивает в него шпильку M8, дополнительно проклеивает место соединения секундным клеем.

Надевает барабан на ось, фиксирует барашковой гайкой через шайбу. Проверяет угол сверла, и положение относительно диска.

Теперь прикручивает стойку саморезами, предварительно раззенковав отверстия, чтобы не царапало стол.

Итак, устройство готово, и у автора в руках сверло, нуждающееся в заточке.


Запустив болгарку, затачивает сверло. Результат очень даже неплох!

Теперь испытывает сверло, пробуя сверлить весьма толстую стальную профильную трубу. Все отлично сработало!


Спасибо автору за интересное приспособления для болгарки!

Всем хорошего настроения и удачи! Острых Вам инструментов!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать приспособление для заточки свёрл своими руками

Приспособление для заточки свёрл своими руками понадобится домашнему мастеру при периодическом выполнении сверловки с выдерживанием определённой точности по диаметру, жёсткой привязки размеров по осям отверстий.

Заточной станок – купить или сделать?

Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

Станок для заточки сверл

Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована — тогда делали на века.

Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

Требования к устройству для заточки свёрл:

• Точная центровка вала двигателя без радиального биения.
• Возможность установки дополнительного защитного кожуха.
• Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
• Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
• Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.

Собираем станок для заточки свёрл своими руками

Отнеситесь критично к заявлениям: «Собрал наждак из отходов, что валялись в гараже под ногами». Универсальную втулку с посадочным местом под точильный круг Ø 32 закажем токарю-профессионалу. Деталь изготовим из легированной стали.

Заточное устройство в сборе

Точность скользящей посадки исключит биение нового абразива. Шпонку не ставим. Винт М4 со спиленной головкой войдёт в шпоночную канавку через резьбовое отверстие во втулке. Надёжность фиксации проверена.

Резьба фиксации камня левая, самозатягивающаяся. Опорный бортик со стороны двигателя и прижимная шайба выполняются Ø 50–60 мм. В целях безопасности, с обеих сторон абразива ставятся предохранительные прокладки из паронита, пластика, берёзовой фанеры.

Вращение круга допускается только сверху вниз относительно подручника.

Прием заточки сверла

Боковые поверхности наждачного круга не предназначены для обработки, истончение грозит разрывом круга.

Подручник, кроме функции опоры, будет удерживать приспособление для заточки свёрл, горизонтальный движок — для устранения биения, выравнивания цилиндрической поверхности шарошкой, угловые направляющие — для заточки ручного инструмента под нужным градусом.

Кожух при обилии режущего инструмента и многофункциональном использовании наждака желательно установить с откидной боковой крышкой на шарнирах: установка чашки потребует большей ширины, смена точильных кругов иной зернистости и твёрдости не должна отнимать время.

Не обойтись без приспособления для заточки свёрл

Обработка сталей, вязких материалов на большую глубину ведёт к затуплению режущей кромки сверла. Снижается скорость резания, идёт перегрев рабочей части, нарушается извлечение стружки. Поломка инструмента случается чаще на выходе из детали.

Заточник полагается на опыт и твёрдость рук. Наша задача — научиться копировать заводскую заточку сверла с помощью немудрёной оснастки. Снимать затылок — наука нехитрая. Восстановление способности резать начнём с дублирования плоскости режущей кромки.

Приспособление для заточки сверл

Самодельное приспособление для заточки свёрл должно быть простым в исполнении и удобным в использовании. Необходимые условия для заточной оснастки:

• Сохранение ориентации сверла при свободной коррекции положения.
• Произвольное изменение угла пространственного положения инструмента.
• Простота установки и демонтажа конструкции.
• Безопасность использования.

Универсальное приспособление для затачивания сверл

Заточное устройство своими руками

Поворот приспособления на 90⁰ осуществляется только по направлению к себе. В отношении оси набегающего цилиндра абразива отрицательный угол направляющей пластины недопустим. В качестве ограждающего упора выступает площадка подручника.

Чертеж приспособления для заточки сверл

Направляющая пластина подбирается из листовой стали толщиной 5–8 мм. Вдоль верхней плоскости выфрезеровываем угловую канавку. Углубление, где будет покоиться сверло, выполняется на станке.

Самодеятельность с подручным инструментом допустима в случае замены материала на толстый текстолит. Тогда подойдёт ручной фрезер. Требуется выборка без отклонения глубины и направления, иначе не добьёмся точности выполнения операции по восстановлению режущей кромки сверла.

Удобство в том, что при продольном движении сверла по пазу площадь опоры увеличивается за счёт контакта ладоней с направляющей пластиной. Проворачивание сверла при контакте с точилом, произвольное изменение угла заточки не грозит.

Опорная пластина несёт снизу втулку. Обычно это обрезок трубы. После сварки внутренний диаметр калибруется развёрткой. По размеру трубки подбираем кронштейн и болт. Закажем выточить 2 гайки с цилиндрической поверхностью со свободной посадкой в трубку.

Сборочный чертеж зажима точилки

Проверка и самоконтроль

Прикручиваем кронштейн в последнюю очередь. Его положение предопределит функциональность заточного устройства для спиральных свёрл. Пора провести пробную заточку. Касаясь абразива выше центра оси точильного круга, подправляем режущую часть, подъём за счёт шарнира – обработка затылка.

Распространённые ошибки при заточке:

Правильная заточка спиральных изделий

• Биение сверла вследствие разницы в длине режущих кромок.
• Несимметричность режущих кромок.

В первом случае вследствие смещения оси сверла усложняется попадание в точку кернения. Диаметр отверстия превысит диаметр сверла. Тонкое сверло сломается. Разноугольность режущих кромок ведёт к преждевременному износу задействованной кромки при замедлении работы.

Как сделать правильно повторную заточку. Закажем токарю бобышку с внутренним конусом. Крепим её на стальной лист. Упираем хвостовик в конус, оставляем риски на металле плечиками боковых кромок. Не совпали? Дорабатываем до оптимума.

Видео: Приспособление для заточки сверл

Приспособа для заточки сверл своими руками

Перевёл alexlevchenko для mozgochiny.ru

Признаюсь, заточка инструмента всегда вызывала у меня тихий ужас. Нужно думать не только о вращающемся точильном камня, который выступает источником потенциальной опасности, но еще и угол заточки держать… Думаю, статья будет полезна начинающим мозгочинам, а к опытным камрадам у меня убедительная просьба дополнить изложенную ниже информацию или рассказать о своём методе выдержки угла заточки.

Материалы

• Деревянный брусок;
• Винт.

Инструменты

• Транспортир;
• Малка (приспособление) — столярный и слесарный инструмент для разметки и измерения углов, черчения параллельных линий. Состоит из двух частей, скреплённых между собой зажимным винтом. Более толстая часть (колодка — основание) прижимается к заготовке, по тонкой части (линейке) производится разметка. Иногда между двумя частями малки нанесена шкала для измерения углов. Большие малки могут применяться при строительных работах;
• Дрель со сверлом по дереву;
• Отвертка.

Прочертим две прямые линии на бумаге под углом 59 градусов. Цель – заточить сверло под этим углом.

Используя малку, переносим угол 59 градусов на деревянный брусок. В качестве заготовки использовал дерево твердых пород. Толщина бруска 15 мм. Направляющей будет выступать винт с мелким шагом резьбы под шлицевую отвертку, поэтому сквозное отверстие должно быть немного меньшего диаметра, чем диаметр винта, чтобы он плотно вкручивался в брусок. Сверлить сверлом по дереву легче, когда начинаете сверлить под углом. На глаз определяем место, где удобнее всего расположить винт.

Вкручиваем винт в брусок. Заранее следует определить максимальный диаметр сверла, что будет затачиваться. Для данной поделки диаметр сверла будет больше 15 мм. Поэтому следует выбрать винт достаточной длины, чтобы он проходил через брусок и выступал на половину от наибольшего диаметра затачиваемого сверла.

Если угол, под которым винт выходит из бруска не соответствует эталонной линии, просверлите другое отверстие и попробуйте снова.

Прокрутим винт на несколько оборотов, чтобы конец резьбы находился над центром сверла.

Как только вы заточите одну сторону (используя резьбу винта, как метки), поверните сверло на половину и посмотрите на отметки на винте. Повторите операцию для другой стороны сверла.

Что касается заточки сверл, на сайте представлена подробная статья Как заточить сверло — ручная/нестандартная/специальная заточка сверл. В дополнение к изложенному в ней материалу предлагаю посмотреть видео англоязычного кулибина.

Спасибо за внимание)

(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

---

About alexlevchenko

Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое — ещё и даришь другим возможность окунуться в мир самоделок.
