Как самостоятельно подключить трубку домофона?

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Подключение к цифровым домофонам

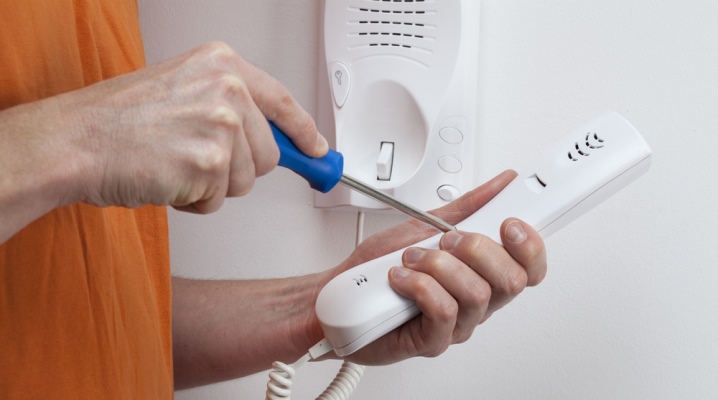

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию. Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать.

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры.

Это делается так.

• Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
• С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры. Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем. Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

Если в вашем подъезде больше 100 квартир, модель домофона должна соответствовать этому количеству (должна быть и третья шина, отвечающая за сотни в номерах квартир). Принцип тот же самый.

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

• повреждения трубки механического характера;
• при поднятии трубки сигнал продолжает звучать;
• выход из строя кнопки разблокирования замка;
• плохо слышно голос звонящего;
• если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы.

В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона. Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне. В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки

.

В последнем случае можно самостоятельно попробовать покрутить рычажок резистора, в большинстве случаев слышимость восстанавливается.

Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор. Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие. Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.

О том, как подключить разные домофонные трубки, смотрите в следующем видео.

Как подключить трубку домофона в квартире самостоятельно?

Наличие домофона давно стало непременным условием обеспечения комфорта современной квартиры. Основным назначением этих устройств является предоставление возможности хозяевам жилья принять вызов от посетителей и дистанционно открыть двери. Домофоны оказались намного более удобными, чем устаревшие кодовые замки. Выясним, как подключить трубку квартирного домофона самостоятельно.

Типы современных домофонов

Для надежной идентификации посетителей используется аудио- или видеодомофон. Последний чаще устанавливается в частных коттеджах и создан для дополнительного визуального контроля пространства перед входной дверью. Что касается городских квартир в многоэтажных домах, то в них чаще устанавливается аудиовариант, в конструкцию которого включены следующие элементы:

• Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.

• Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.

• Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.

• Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.

В зависимости от типа обработки сигнала различают цифровые и аналоговые домофоны.

Важно! Для цифровых и аналоговых моделей используются приемные аппараты различных типов. Перед приобретением подобного устройства следует обязательно выяснить, какой вид установлен в подъезде.

Цифровой домофон

Для подключения аппаратов такого типа используются только кабель с двумя жилами, по которым передается закодированный сигнал. Трубка, установленная в квартире, номер которой был набран на панели вызова, реагирует на подаваемый сигнал. Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате.

Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.

Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы. При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов.

Внимание! В случае ошибки при подключении цифровой трубки или короткого замыкания в подводящих проводах могут возникнуть неполадки в работе системы.

В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня.

Другим минусом цифровых домофонов является их относительная дороговизна, которая не позволяет этим устройствам получить широкое распространение.

Аналоговый домофон

Аналоговые установки используют координатно-матричное подключение и работают по принципу телефонной АТС. Дополнительным элементом такой системы является коммутатор, в котором осуществляется обработка и анализ сигнала, а также перенаправление его конкретному абоненту.

Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам. Таким образом, чтобы подключить домофон к квартире, номер которой, например, 74, нужно:

• подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
• проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

В рассмотренном варианте подключения использовался аппарат, рассчитанный на обслуживание до 100 абонентов. Существуют модели, способные работать с большим числом номеров, однако их принцип действия ничем не отличается от рассмотренного выше.

Если номера квартир, находящихся в подъезде, не позволяют выполнить подключение, установщиком производится перепрограммирование панели управления со смещением номеров на определенное число (например, от каждого необходимо отнять 84). В таком случае возникает некоторая сложность при подключении, поскольку без консультации специалиста, выполнявшего монтаж домофона в подъезде, трудно выяснить величину смещения.

Порядок подключения

Последовательность действий будет такой:

1. На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
2. Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
3. После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
4. Подключаются провода к трубке. Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.

Важно! При несоблюдении полярности во время подключения аппарата координатно-матричной системы может быть нарушена работа устройств всего подъезда.

Таким образом, установка трубки домофона не представляет особой сложности. Однако перед тем как приступить к выполнению подобных работ своими руками, важно определить тип и марку используемого устройства, а также расположение коммутатора и схему подключения абонентов.

Подключение трубки домофона своими руками: инструкция для монтажа

На сегодняшний день актуально обеспечение безопасности своего жилища. На смену старым, тяжело открывающимся замкам, пришло новое современное устройство – домофон, которое не только обеспечивает безопасность вашего дома, но и позволяет дистанционным способом управлять замком на дверях или калитке. Такое устройство широко применяется в многоквартирных домах, в частных жилищах, коттеджах, крупных офисах и складах. В большинстве случаев домофоны устанавливают специальные компании, занимающиеся их реализацией. Но поскольку данное оборудование – простое по своей структуре, его с легкостью можно установить самому. В этом случае проблема возникает в решении – как подключить трубку домофона. Как показывает практика – все очень просто.

Что представляет собой трубка домофона?

Трубка для домофона представляет собой один из компонентов переговорного устройства защитной системы, который обеспечивает связь между владельцем и желающим попасть в помещение. Если внешним элементом связи является вызывная панель, расположенная снаружи, то трубка – это домашний прибор, который устанавливается внутри охраняемого помещения. Такую трубку можно монтировать, как самостоятельно, так и вызвать специальную бригаду.

В большинстве случаев  трубка обеспечивает связь сразу же после ее поднятия, без необходимости нажатия каких-либо комбинаций. Установка трубки обычно ложится на плечи профессионалов.

На фото вы видите изображение трубки аудиодомофона

Каждый тип защитного средства требует определенную трубку, так как для  разных устройств нужно прокладывание определенного количества проводов.

Если используется цифровой домофон, то в таком случае вам понадобиться один кабель, который прокладывается от цифровой панели. При помощи отдельных его ветвей  он подключается к каждой отдельной квартире.  Если в доме вмонтирован домофон координатно-матрического типа, то тогда установка предполагает прокладывание проводов, равных количеству квартир в подъезде.

Как подключить все компоненты  устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

• Монтаж оборудования самостоятельно в связи с установкой системы защиты;
• Подключение трубки по причине поломки ранее установленного устройства домофона.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

На сегодняшний день покупка трубки для домофона не составит большого труда, и ее смело можно приобрести самому. Благодаря множеству современных фирм, занимающихся данным производством, существует широкий ассортимент товара, который общедоступен и подойдет для любого типа домофона. Настоятельно рекомендуется покупка товара только у официальных дилеров, которые гарантируют качество товара и предоставляют гарантию на долгий срок службы.

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки   данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка. Здесь следует обратить внимание на полярность.

План подсоединения трубки

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания.  Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова  обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Схема установки домофона

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом  вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.

Дальше просто подключаем трубку. Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена.

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем.

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

Подключение трубки домофона | Для дома, для семьи

Здравствуйте уважаемые читатели сайта sesaga.ru. Анализируя запросы, по которым Вы заходите ко мне на сайт заметил, что многие ищут ответы на вопросы о том, как подключить трубку к подъездному домофону.

В своих двух статьях об устройстве и ремонте трубок домофона я описал только основные неисправности и их способы устранения, и понял, что сделал упущение, не рассказав о принципе работы многоквартирных домофонов.

Давайте будем разбираться, какие бывают многоквартирные домофоны и как можно самому подключить трубку в домофонную систему.

На Российском рынке используются домофонные системы двух типов – это цифроаналоговые и координатно-матричные (аналоговые).

Цифроаналоговые домофонные системы.

На сегодняшний день широко используются Польские домофоны от компаний RAINMANN (Райнман), LASKOMEX, PROEL. Не отстают от них и наши Российские ветераны «VIZIT», «CIFRAL» и «Метаком», работающие на этом рынке с начала 90-х годов.

Цифроаналоговые (цифровые) домофонные системы достаточно надежны и просты в монтаже. Они рассчитаны на подключение до 255 трубок, но из-за своей дороговизны, по отношению к координатным домофонам, цифровые пользуются небольшим спросом у населения, и как следствие, у фирм, занимающихся их установкой.

Для установки цифровой домофонной системы прокладывается линия двухжильным проводом, к которому параллельно подключаются абонентские трубки с обязательным соблюдением полярности.

Здесь принцип действия такой:
При наборе номера квартиры, центральный процессор панели домофона формирует и посылает сигнал в двухпроводную линию в виде цифрового кода. Трубка, к которой адресован этот сигнал, распознает его и подключается к линии.

Каждая абонентская трубка в такой системе оснащена специальной цифровой микросхемой, которая программируется перемычками (джамперами) на конкретный номер квартиры. Джамперы расположены на специальной панельке, которая находится на плате внутри трубки. И чтобы установить код номера квартиры, придется разобрать трубку.

Возле панельки напротив каждого джампера есть цифры, с помощью которых и программируется микросхема.

Сумма цифр замкнутых перемычек соответствует номеру квартиры.

Например. Чтобы установить код квартиры с №38, надо замкнуть джамперы с цифрами 32, 4, 2. Остальные перемычки должны быть разомкнуты.

И если Вам придется менять трубку самому, то достаточно будет выставить джамперы, как они были установлены в старой трубке, или из имеющихся цифр подобрать номер квартиры.

Как видите, система довольно таки простая, но не лишена недостатков.

Первый – это эксплуатация.
Допустим, в линии или в трубке происходит короткое замыкание — тогда система становится полностью неработоспособной. А чтобы определить, где именно произошла неисправность, придется побегать и попотеть. Это удача, если в этот момент все жители подъезда оказались дома. А если кто-то уехал на выходные загород или на море.

Естественно, все это определяется, находится, устраняется и усовершенствуется.
Компания RAINMANN выпустила этажные контроллеры RN-FC5, которые так же, как и абонентские трубки подключаются к двухпроводной линии системы. А уже непосредственно к контроллерам подключаются абонентские трубки.

Этажные контроллеры рассчитаны на подключение к ним от 1 до 5 трубок. Контроллер опрашивает каждую трубку, которая к нему подключена, и в случае выявления неисправности сигнализирует и отключает неисправный участок из системы. Чтобы обеспечить связь со всеми 254 абонентами, таких контроллеров надо 64 штуки.

Как правило, это приводит к удорожанию комплекта оборудования и усложнению схемы, а значит, к уменьшению надежности системы из-за того, что добавляются дополнительные элементы, которые могут выйти из строя, или где-нибудь нарушится контакт. Да и ремонт или покупка цифровой трубки выходит дороже, чем аналоговой – это второй недостаток.

Но, не смотря на эти недостатки, цифровые системы на Российском рынке существуют, пользуются спросом, и прекрасно конкурируют с координатно-матричными домофонами за счет своих функциональных возможностей. Тем более, тот же этажный контроллер RN-FC5, позволяет использовать обычные трубки координатных домофонов в цифровых системах.

Кординатно-матричные домофонные системы.

Координатные домофонные системы более широко представлены на Российском рынке домофонов.
Но и здесь ситуация с производителями домофонов ни чем не отличается. Все те же ветераны и Поляки, и в этот список еще нужно добавить две Российские компании производители — это «КС-домофон» и «Элтис».

По своим параметрам координатные домофоны практически ни чем не отличаются от своих цифровых братьев. Они так же просты в монтаже, и единственное отличие от цифровых, так это в количестве проводов, используемых в координатной системе.

Например. Чтобы установить домофон в подъезде с 36 квартирами, потребуется проложить 14-ти жильный провод.

Принцип действия у координатных домофонов такой:
Рассмотрим работу домофона на примере оборудования компании «Метаком».
При наборе номера квартиры, центральный процессор домофона формирует сигнал кода квартиры и посылает его на вход коммутатора. Коммутатор обрабатывает этот сигнал, и уже с помощью своих электронных ключей подключает нужную трубку.

Здесь от коммутатора к трубкам идет многожильный провод, в котором жилы разделены на «Десятки» и «Единицы». Вот как раз, нас больше всего и интересует подключение трубок к коммутатору и его работа.

Для установления связи с квартирой, домофонная панель по линии «DAT1» передает коммутатору код номера вызываемой квартиры. Микроконтроллер коммутатора обрабатывает полученную информацию, и включает один из 8 ключей «Десятков» и один из 10 ключей «Единиц». И уже через разговорную линию «LIN1» происходит дальнейшая связь с квартирой. Для удобства понимания электронный ключ представлен в виде контакта реле.

На рисунке ниже схематично показан принцип работы координатно-матричной системы на базе коммутатора «COM-80» производства компании «Метаком», рассчитанного на подключение до 80 абонентов.

Здесь все просто.
Трубка с номером квартиры 3 своим плюсом подключена к нулевому контакту ключа «Десятков», а минусом к контакту 3 ключа «Единиц».

Трубка с номером 36 своим плюсом подключена к контакту 3 ключа «Десятков», а минусом к контакту 6 ключа «Единиц».

Теперь если надо подключить квартиру с номером 37, то плюс трубки сажаем на контакт 3 ключа «Десятков», а минус на контакт 7 ключа «Единиц».

Внимание! При самостоятельном подключении трубок координатной системы, соблюдайте полярность. При неправильном подключении абонентской трубки, нарушается работа всей системы. Будьте внимательны.

А бывают квартиры с номерами, начинающиеся на 300, 400, 500. Тут как быть?
Очень просто. Производители домофонов придумали такой параметр, как «Смещение», которое задается путем программирования панели домофона. Здесь рассчитывается число, на которое надо передвинуть диапазон квартир, а домофонная панель уже будет вычитать это число при наборе номера квартиры.

Например. В подъезде имеются квартиры с номерами от 285 до 365. Коммутатор рассчитан на подключение 80-ти квартир. Смещение устанавливается на 284. В этом случае трубка квартиры с номером 285 своим плюсом сажается на нулевой контакт ключа «Десятков», а минусом на контакт 1 ключа «Единиц».

Но если в панели домофона задано смещение, то здесь есть подводный камень. Кроме установщика никто не может знать, на какую величину оно сдвинуто.

В любом случае, всегда ориентируйтесь по цвету жил «Десятков» и «Единиц», выходящих из коммутатора.

Так же есть модели домофонов уже со встроенным коммутатором. У них на передней панели напротив номера квартиры расположена кнопка, на которую достаточно нажать, и сразу пойдет вызов.

Они специально разработаны для тех случаев, когда в подъезде всего 2, 4, 10 или 20 квартир. Смысла нет ставить панель, рассчитанную на 200-400 абонентов, да и стоит она на порядок выше.

Еще один момент из личного опыта.

Есть квартиры, в которых уже сами жильцы устанавливают одноабонентные аудио или видеодомофоны. Так вот, когда подъезд решит устанавливать домофон, а у Вас уже есть в квартире своя панель, сразу говорите об этом представителю фирмы или ответственному жильцу, который будет заключать договор.

Здесь придется отдельно доплачивать за устройство, предназначенное для сопряжения Вашего домофона с подъездным. Но зато потом проблем не будет, да и зачем две трубки в квартире, одна из которых будет висеть для мебели.

А может повезти, и марка Вашего домофона легко состыкуется с подъездным, без дополнительного устройства.

Опять же, если у Вас в квартире стоит видеодомофон, и Вы желаете продолжать им пользоваться как видеодомофоном, заказывайте панель со встроенной видеокамерой. Здесь так же придется отдельно доплачивать за камеру.
А если Вы не один такой, и у кого-то в квартире тоже установлен видеодомофон, тогда денюшки пополам. Мелочь, а приятно.

Ну, вот и все, что я хотел рассказать о подключении трубок подъездных домофонов.
Удачи!

Как подключить трубку домофона Визит: схема подключения, причины неисправностей

Просмотров: 32 428

На сегодняшний день, высокую актуальность имеет вопрос защиты собственного жилья от нежелательного проникновения посторонних людей.

Для этой цели разработано много различных электронных и механических приспособлений, которые защищают вход в здание от непрошеных гостей.

Одними из наиболее эффективных систем доступа к объектам являются домофоны. У пользователей широкую популярность получили домофоны Визит, как устройства, которое просты в эксплуатации, высоко-надежны и долговечны.

В большинстве случаев домофонные системы устанавливают специальные компании, специализирующиеся на продаже и установке систем доступа на жилые или промышленные объекты.

Но бывают случаи, когда можно произвести обслуживание домофона и самостоятельно. Например, когда нужно подключить трубку домофона – эта процедура не является сложной и может быть реализована обычным пользователем. Как подключить трубку домофона Визит и будет рассказано ниже.

Самая простая переговорная трубка домофона Vizit

Устройство трубки домофонов Визит

Домофонная система включает в свой состав два основных узла – это вызывное устройство, которое располагается на входной двери и абонентский модуль, который обеспечивает связь между владельцем дома или квартиры и гостем.

Чтобы пользоваться абонентским устройством и поддерживать звуковую связь используется трубка домофона. Она представляет собой устройство, с помощью которого реализуются следующие функции:

• звуковой вызов владельца квартиры;
• поддержка дуплексной связи между владельцем квартиры и посетителем;
• управление кнопкой открывания электромеханического замка входной двери;
• управление громкостью вызова.

Трубка для домофона Визит представляет собой устройство, отличающееся простой конструкцией, высокой надежностью и длительным эксплуатационным периодом. В состав этого устройства входят следующие элементы:

• корпус трубки;
• кнопка для переключения громкости вызова;
• кнопка для открывания замка;
• динамик и микрофон;
• электронная плата управления;
• держатель трубки.

Конструкция трубки домофона Vizit

Схема подключения трубки Визит

Несмотря на то, что домофонные устройства переговоров отличаются высокой надежностью, случается так, что они выходят из строя по тем или иным причинам.

Чтобы самостоятельно произвести замену трубки, имея домофон Визит, схема подключения трубки будет следующей.

1. Изначально производится подключение квартирного переговорного устройства к линии системы домофона. Важно соблюдать полярность, подключая коммутационный кабель.
2. После этого производится закрепление держателя трубки на стене или иной вертикальной плоскости с помощью монтажных шурупов, которые идут вместе с комплектом трубки.
3. Далее можно подключить и само устройство к ее держателю – для этого используется коммутационный кабель, имеющийся в комплекте. Он соединяет трубу с ее держателем.
4. С помощью переключателя установки громкости можно отрегулировать уровень вызывного сигнала.
5. Кнопка открывания электромеханического замка будет применяться для открывания входной двери, чтобы запустить гостя в дом.

Пример схемы подключения трубки домофона

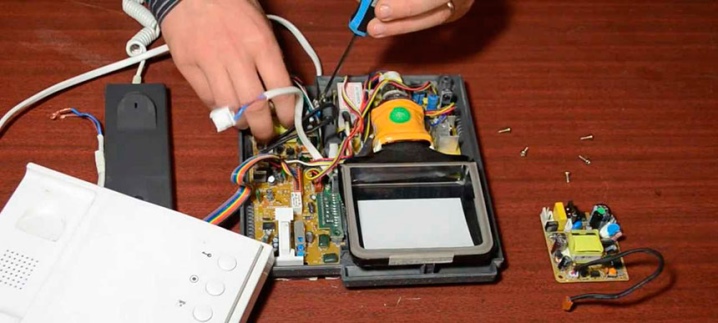

Возможные поломки трубки домофона Визит

В процессе использования домофонного устройства могут случаться различные поломки, большинство из которых можно устранить самостоятельно. К основным поломкам, которые наиболее часто встречаются в домофонных трубках, относится:

• не функционирует кнопка открывания электромеханического замка входной двери;
• отсутствует слышимость одной из сторон переговоров;
• западает язычок переговорной трубки;
• присутствует разрыв кабеля, соединяющего телефонную трубку с ее электронным блоком, расположенным внутри держателя.

Как видим, в процессе эксплуатации могут случаться различные поломки переговорной трубки, которые достаточно легко устранить самостоятельно.



Если на двери установлен домофон Визит, а трубка не открывает дверь вероятнее всего, что сломалась кнопка открывания входной двери.

Эта поломка может быть связана с выходом из строя специального микроэлектронного переключателя, располагаемого на электронной плате трубы.

В этом случае нужно либо заменить этот переключатель, либо приобрести новое переговорное устройства и установить его взамен старого.



Если в процессе дуплексной связи плохо слышно или вообще не слышно одну из сторон переговоров, то вероятнее всего, что вышли из строя динамик, либо микрофон трубки.

Чтобы самостоятельно заменить эти элементы нужно подобрать аналогичные динамик/микрофон с теми же рабочими характеристиками, которые были в трубке изначально. Если самостоятельно это сделать трудно, то лучше всего приобрести готовую трубку и установить ее вместо сломавшегося устройства.

В том случае, когда западает язычок трубки, проблему легко решить, разобрав блок держателя устройства и подогнув соответствующий пластиковый держатель кнопки, предварительного разогрев его с помощью паяльника или другого обогревательного прибора.

Когда выявлен разрыв в коммутационном кабеле, его легко заменить, купив новый кабель с соответствующими разъемами.

Чтобы корректно работала трубка домофона Визит, инструкция предупреждает о важности соблюдения полярности подключения устройства. Если не соблюсти полярность, то возможен сбой в работе всей системы домофона Визит.

Заключение

Домофоны Визит – это высоконадежные устройства, которые хорошо функционируют в разных эксплуатационных условиях и отличаются высокой отказоустойчивостью.

Если же, используя домофон Визит, неисправности трубки избежать не удалось, то можно постараться починить ее самостоятельно, используя перечисленные выше рекомендации. Когда человек не уверен, что может починить трубку самостоятельно, можно обратиться к специалистам, которые осуществляют техническое обслуживание домофонных систем.

Квалифицированные мастера проведут осмотр сломавшегося устройства, и сделают выводы, подлежит ли трубка ремонту, или ее следует заменить новым устройством.

Учитывая, что цена трубки не столь уж высока, в большинстве случаев, если поломка достаточно серьезная, рекомендуется установить новое устройство, которое прослужит длительный срок, и не будет причинять пользователю неудобств в использовании домофонной системой.

Подъездные домофоны: принцип подключения к квартире

Подъездные домофоны — приборы с магнитными ключами, электрические замково-переговорные, кнопочные и контролирующие общественный порядок в жилых и общественных помещениях. Это устройство подключается к электросети дома или к источникам питания работающим автономно. Прибор помогает осуществлять контроль, при котором пользователь может не только идентифицировать гостя по голосу или по видеоизображению, но и открыть дверь, не выходя из квартиры.

Существующие виды подъездных домофонов

Это возможно благодаря расширенным функциям домофона.

Вернуться к оглавлению

Содержание материала

Принцип действия домофона

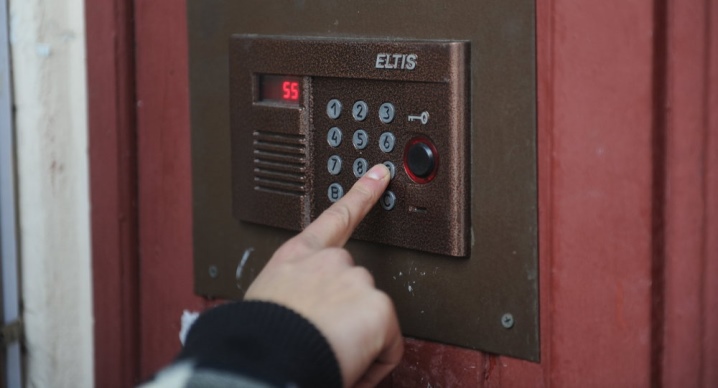

Все составляющие конструкции монтируются на подъездной двери и в квартирах жильцов. Вызывная панель, на которой находятся кнопки, устанавливается у подъезда. В памяти домофона зафиксирован цифровой код, который приводит в действие коммутатор, передающий сигнал. Как работает цифровой подъездный домофон:

• Если входит в подъезд тот, кто проживает в доме, то он открывает замок при помощи брелка, или набирает цифровой код на цифровой панели;
• Приходит гость, но набирает число квартиры, жмет кнопку вызова. Хозяева квартиры получают сигнал, и идентифицируют гостя по видеосвязи или по голосу. Затем владелец квартиры нажимает кнопку, которая разблокирует магнитный замок. Электросигнал поступает на панель у подъездной двери, и она открывается. Есть дешевые модели домофонов, которые не могут открыть дверь из квартиры, и приходится спускаться к подъездной двери для ее открытия, но такие модели не используются в последнее время, так как они не удобны.

Вернуться к оглавлению

Устройство многоквартирного домофона

Аудиодомофон – простой и надежный, но, к сожалению, начинает устаревать очень быстро. В моду входят цветные панели на основе сенсора, так как их стоимость постоянно падает, есть модели, которые имеют свойства записывать все поступающие звонки на флешку. У пользователя возникает возможность по приходу домой, посмотреть, кто заходил. Подобный многоквартирный домофон стоит практически на каждом подъезде во многих городах.

Схема подключения домофона в многоквартирном доме

Домофоны разделяются по способу кодификации пришедших гостей и принципу адресации количества абонентов, которых нужно обслуживать.

Вернуться к оглавлению

Марки домофонов и количество абонентов

Малоабоненские – устанавливаются на объектах и в частных загородных домах. Эти аппараты могут обслужить только одного абонента, например ,в коттеджах, на охранных пунктах, при подъезде к дому или въезда на участок. Многоабонентские – предназначены для подъездов многоэтажных и многоквартирных домов, административных зданий.

Не так давно эти конструкции могли обслужить только 6 человек, но прогресс не стоит на месте, и на данный момент можно купить домофоны различных конфигураций, которые могут обслужить более 1000 абонентов, при этом могут сделать доступными десятки входов в подъезд.

Различные марки домофонов

Установка подъездного домофона должна производиться специалистами компании, которая впоследствии будет его обслуживать. Виды устройств:

1. Координатно-матричные – подключение видеодомофона к подъездному домофону, происходит в зависимости с блоками, которые устанавливают абоненты, например, если блоков будет 30, то проводов придется тянуть такое же количество. Для координатного подъездного домофона характерна доступная цена, но при таком большом составе проводов, она может работать некорректно, так как сеть часто перегружается.
2. Цифровые домофоны – стоят не дешево, но подключаются при помощи двух проводов. Но стоит отметить, что соседи могут прослушивать разговоры и аппараты часто выходят из строя. Кроме того они могут, отправить ложный вызов или не открыть подъездную дверь с домофоном.

   Схема подключения цифрового домофона

3. Беспроводные системы – могут быть подключены без применения новых коммуникаций, а по проводам телефонных линий. Также они подключаются при помощи IP. Это домофоны элитной серии, и они могут работать через вай-фай соединения или через интернет. У этой системы панель вызова может быть с кнопками, с камерой, с внутренним оснащением – трубкой для подъездного домофона или небольшой экран. Управляются эти конструкции с планшета, смартфона, но можно использовать и простую трубку, которую устанавливают рядом с входной дверью в квартиру. Но если хозяин решит подключить трубку, то он лишается возможности использовать видеосвязь. Если видеонаблюдение необходимо, то лучше заказать комплексный монтаж.

Вернуться к оглавлению

Какая есть индикация гостей у домофонов

Домофон с камерой реализовывает просмотр участка сбоку, впереди, лестничный проем. Особенность аппарата – скрытая съемка изнутри здания. Особо престижные домофоны могут осуществить аудио и видеонаблюдения, у них есть панелька управления с воспринимающим и особо чувствительным экраном. Могут записать и сохранить события и лица посетителей в количестве 16 шт.

Некоторые изготовители пошли дальше — посредством переговорного экрана стали использовать идентификацию при помощи мобильного или ТВ. Это исполняется вручную или автоматом: сигнал приходит на устройство и подключается роль домофона, а после завершения беседы – переключается в типовой режим. Такие свойства есть у беспроводных видов домофонов. Перечисленные выше аспекты влияют на цену и популярность блоков. Обычные аудиодомофоны, в отличие от домофонов с видео или самых элитных модификаций, имеют невысокую отпускную цену.

Вернуться к оглавлению

Производители устройств

Метаком

Домофоны Метаком – инновационные системы. Покупая эти аппарата, мы можете быть уверены в их безупречной работе длительное время. Принцип работы и монтажа не отличается от других подобных устройств. Домофон Метаком самый простой и состоит из трубки и панели. Работа домофона будет правильной, если его грамотно смонтируют.

Так выглядит домофон Метаком

Установка подъездных дверей с домофоном Метаком производится специалистами компании продающей домофоны. У систем есть ряд преимуществ:

• на панели нет механических переключателей, что способствует устранить проблему с блокировкой клавиш и окисления проводных контактов;
• двери открываются ключом;
• можно открыть подъездную дверь при помощи специального, запрограммированного цифрового кода;
• простое обслуживание, установка и перепрограммирование.

Для корректной работы домофона Метаком, нужно правильно его монтировать, подключить и настроить. Выполнение этой работы лучше доверить компании, в которой работают специалисты по установке и обслуживанию подъездных домофонов этой марки.

Vizit

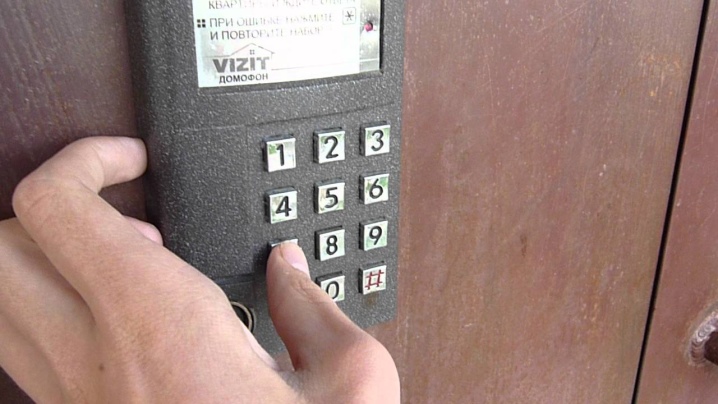

Производители разработали недорогие и качественные домофоны Vizit.

Домофоны Vizit

Внешняя панель этого устройства производится в корпусе, который предотвращает взломы. При этом домофон может работать в очень суровых условиях погоды. Домофоны Vizit имеют различные узлы и собираются по желанию клиента, часто установка подъездных дверей сопряжена с монтажом аудиодомофона Визит. К блоку вызова можно подобрать управляющий блок, который определяет, сколько абонентов будет подключено, видеокамеры – купольные или корпусные, замки электромеханические замки. Есть десятки вариантов комплектации устанавливаемого оборудования.

Cyfral

Установка домофона, должна проводиться строго по инструкции. Компания Cyfral прилагает ее к каждому изготовленному комплекту. Можно установить домофон своими руками, прочитав это руководство, но если знаний у вас нахватает, то не рискуйте своей безопасностью и целостностью прибора, обратитесь в фирму по установке.

Эти цифровые домофоны подключаются при помощи телефонного кабеля, к которому абонентские трубки будут подключены параллельно.

При подключении домофонов Cyfral, нужно правильно его запрограммировать.

Commax

Домофоны commax выпускает корейская фирма, они являются одними из лидирующих производителей на рынке продажи этой продукции. Комплект видеодомофона «Commax» входят:

Комплектация видеодомофона Commax

• вызывная панель с камерой;
• монитор;
• электрический замок.

Видеодомофоны «Commax», отличаются по характеристикам, так как у разных моделей они неодинаковые:

• может быть монохромным или цветным;
• может оснащаться трубкой, или громкой связью;
• есть комплекты с датчиками движения;
• есть функция фотосъемки или видеозаписи, с сохранением данных.

Этот видеодомофон можно подключить к обычному домофону при помощи блока сопряжения – модуля, который помогает подключить практически любой видео домофон. Этот блок сопряжения позволит не только видеодомофон, но и несколько камер, которые устанавливаются в подъезде и панель, устанавливаемая прямо на этаже абонента. Подключается блок сопряжения с подъездным домофоном, для устройств с координатным или цифровым устройством.

Схема подключения домофона через блок сопряженияВернуться к оглавлению

Как подобрать домофон

Подбор устройства находится в зависимости от некоторых условий: цена аппарата с установкой и разряд защиты, важный абоненту. На выбор оказывает большое влияние численность обслуживаемых покупателей (много абонентский или мало абонентский), что непосредственно зависит от разрешаемых задач посетителями (аудио и видеоидентификация) и их экономического состояния.

Главные нюансы при выборе

Первоначально нелишне решить, сколько обывателей будет обслуживаться домофоном – для залога сохранности установленной квартиры или подъезда. После этого надо сосредоточить внимание на следующие данные:

1. Фирма-наладчик обязана владеть знаниями и опытом в этой сфере.
2. Компания-производитель должна учесть акклиматизационные условия.
3. Корпус обязан быть антивандальным, при этом уровень защищенности самый высокий.
4. Домофон с записью, детекторами или инновационными деталями, которые сложны в монтаже, должны характеризоваться стабильностью при колебании электропитания.
5. У установки должен быть сертификат.
6. Наличие руководства по монтажу и эксплуатации.
7. Допустимость покупки единичных деталей при неисправности.
8. Гарантийный срок и наличие обслуживания системы.
9. Выбрать аппаратуру с подходящим числом блоков.
10. Степень охраны. Например, двухуровневая защита учитывает установку 1-го блока на подходе к объекту, а другого конкретно около двери. Можно смонтировать единые системы домофонов.
11. Тип замка, применимый в домофоне: механический или магнитный.

    Схема подключения домофона с магнитным замком

12. При подборе видеодомофона надлежит концентрировать внимание на обзоре, наличие подсвечивания ночью.

Также следует учесть, что при возникновении каких-либо опасных ситуаций дверь не должна заблокироваться, а раскрываться легко. Доводчики:

• максимальный вес двери, какую может выдержать элемент;
• смотря где, будет использоваться;
• регулировка системы соответственно сезону;
• вероятность применения в разных погодных ситуациях;
• простота программного обеспечения, а также перепрограммирования.

Видео инструкция по выбору домофона.

Вернуться к оглавлению

Подключение и настройка

Видеодомофоны обычно находятся в новостройках, Живущие в старых постройках обыватели, обладают аудиодомофонами, для них рекомендовало два вида установки видеодомофона на жилплощади:

• видеодомофоны с подключением к подъездному домофону;
• монтаж устройства соединения обычного аппарата вместе с видеодомофоном.

Подсоединение совершается при помощи 4-х проводов. Предупредительный шнур подключается к гнезду монитора, на котором впоследствии будет производиться видеозапись. Важно не перепутать провода. Если производите самостоятельную установку, то сначала внимательно ознакомьтесь со схемой и инструкцией.

Установка трубки домофона в квартире цена в Москве

Если вы решили обезопасить свой дом, то лучше всего установить домофон. Это нехитрое устройство состоит из:

• переговорного устройства, встроенного в саму дверь;
• трубки, расположенной в квартире.

Конечно, установку двери многие заказывают у специалистов, а установка трубки домофона в квартире остаётся под вопросом. Нечего думать! Нужно заказать данную услугу у специалистов нашей компании. Так вы получите действительно качественную работу, сделанную специально для вас.

Установка домофонной трубки — это процесс, к которому следует подойти с умом. Обратившись к нам, вы сможете:

• выбрать понравившуюся трубку для домофона из нашего каталога, и сразу заказать её с установкой;
• выбрать наиболее удобное место установки;
• получить грамотно подключенный аппарат с удобной функциональной составляющей.

Что ещё необходимо для лёгкого использования домофона? Быстрая и ответственная установка вызывной панели порадует вас своим качеством.

Цена установки домофонной трубки

Вызвать мастера для замера

Наша компания окажет вам данную услугу по минимально возможной цене. Это значит, что вы не потратите много денег, и даже сможете выбрать более изысканную и многофункциональную трубку для домофона из нашего каталога.

Естественно, цены в Москве на подобные работы зависят от многих факторов: сложность проводки, количество устанавливаемых трубок и даже материал стен вашего дома. Но не беспокойтесь, специалисты нашей компании не возьмут с вас много денег даже при условии большого количества подобных умножающих коэффициентов.

Выбирайте понравившуюся трубку от домофона в нашем каталоге и делайте заказ на её установку. Наша компания гарантирует качество реализуемых товаров и оказываемых услуг.

Не стоит тратить своё время и нервы на подобные хлопоты, ведь мы сможем сделать эту работу быстрее и качественнее!
