Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

1. Лестница винтовая на второй этаж, преимущества конструкции
2. Виды винтовых лестниц из металла
3. Конструкция и чертежи винтовых лестниц
4. Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.



4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

• кованая винтовая лестница;
• литая конструкция;
• сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

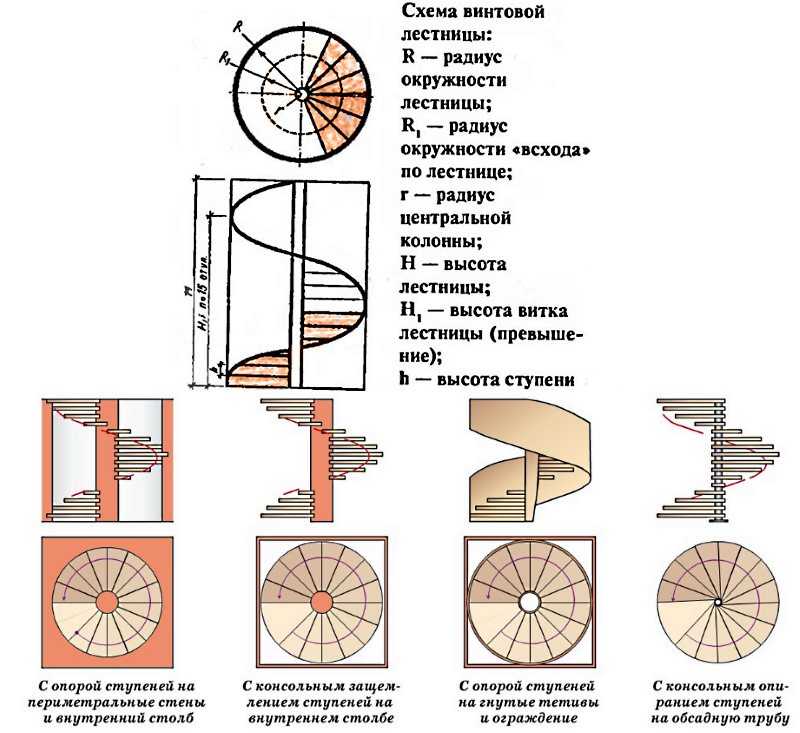

Конструкция и чертежи винтовых лестниц



Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

• площадь, выделяемая под устройство лестницы;
• прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
• высоты, на которую нужно обеспечивать подъем;
• уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

Содержание

1. Особенности винтовой лестницы
2. Разновидности винтовых моделей
3. Преимущества и недостатки
4. Изготовление чертежа лестницы
5. Расчёт конструкции
6. Расчёт ступеней
7. Чертежи винтовых деревянных лестниц
8. Чертежи винтовых металлических лестниц
9. Как сделать винтовую лестницу на второй этаж своими руками
10. Установка опоры
11. Монтаж ступеней
12. Ограждения и перила

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

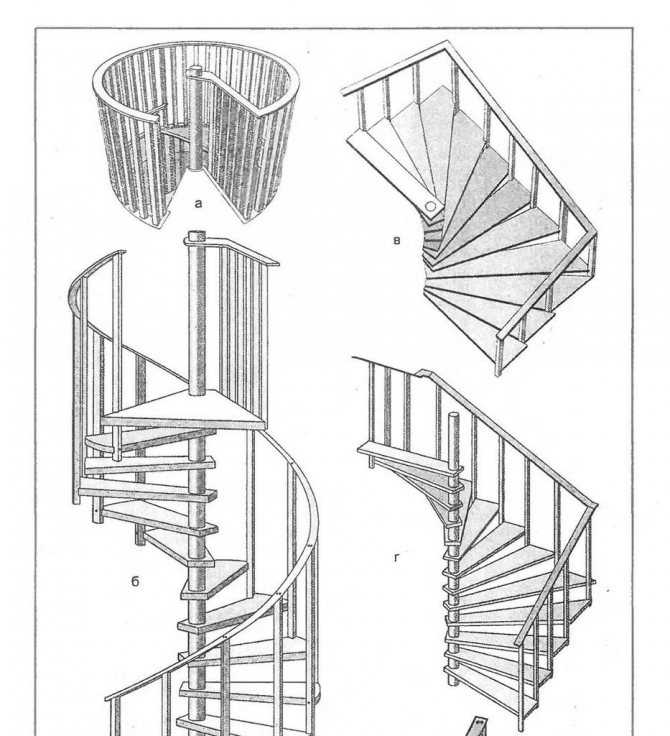

Разновидности винтовых моделей



Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

• с опиранием на стену и опорную конструкцию;
• с опорой на специальные опорные стойки.
• с опорой на ограждение или на изогнутые тетивы;
• с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

• Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
• При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
• В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
• Конструкции можно размещать как у стены, так и посередине комнаты;
• Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

• Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
• Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

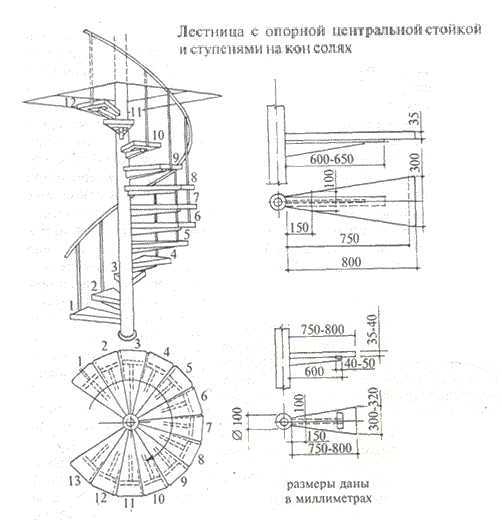

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.



Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила  довольно трудно.

Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.

Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом  необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

Как построить винтовую лестницу

Приобретение и установка комплекта винтовой лестницы

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06.12.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон — лицензированный генеральный подрядчик с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

В этой статье

• Приобретение комплекта винтовой лестницы

• Кодексы, разрешения и правила

• Вопросы безопасности

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Винтовая лестница предлагает преимущества для вашего дома, не имеющие себе равных по сравнению с обычной прямой лестницей. Винтовые лестницы привлекательны и функциональны, площадь лестницы сокращается до 14 квадратных футов. Винтовые лестницы эффективно прячутся в местах, слишком тесных для обычной лестницы, таких как кухни, холлы и фойе.

Создание собственной винтовой лестницы своими руками — это продвинутый проект по благоустройству дома для самодельщиков, особенно если вам нужно создать лестничный колодец на верхнем этаже. Требуется помощь партнера. Тем не менее, результаты являются полезными, и установка винтовой лестницы является хорошим вариантом для домовладельцев, желающих увеличить стоимость своего дома.

Приобретение подходящего комплекта винтовой лестницы для дома

Комплекты винтовых лестниц включают в себя тщательно обработанные стальные детали, которые идеально подходят друг к другу с минимальным допуском на ошибку. Металлические ступени накладываются друг на друга вокруг прочного металлического столба, который обеспечивает большую часть поддержки. Ступени, шест, шпиндели, перила, балясины: все это специализированные детали, недоступные по частям в большинстве домашних центров. Чтобы изготовить эти детали с нуля, вам потребуются инструменты для механической обработки, сварочное оборудование и навыки, необходимые для каждого из них. Большинство мастеров-самоучек считают более безопасным и эффективным использовать план винтовой лестницы с заранее купленными комплектами.

Винтовые лестницы стоят от 1000 до 20 000 долларов в зависимости от выбранного материала. Профессионалы берут от 35 до 85 долларов в час за установку, поэтому домовладельцы могут сэкономить больше места в бюджете, выполнив установку самостоятельно с помощью комплекта. Металл — самый доступный материал: от 1000 до 4400 долларов за стальную лестницу и от 1000 до 4600 долларов за чугун. Высококачественные материалы включают дерево, алюминий и стекло.

Кодексы, разрешения и правила

Позвоните в местный разрешительный отдел для получения информации о правилах винтовых лестниц и разрешениях на строительство. Из-за уникальных размеров винтовых лестниц местные правила для винтовых лестниц обычно отличаются от правил для прямых лестниц. Например, ваш местный кодекс может разрешать стояки до 91/2 дюйма. Кодекс для прямых лестниц часто определяет высоту подступенка не более 7 3/4 дюйма. В следующей таблице приведены общие размеры винтовых лестниц:

Размеры винтовой лестницы: расчетная таблица колодца и центральной стойки
Размер лестницы	Размер лунки (квадратный)	Поул-позиция
3 фута, 6 дюймов	3 фута, 8 дюймов	22 дюйма
4 фута	4 фута, 2 дюйма	25 дюймов
4 фута, 6 дюймов	4 фута, 8 дюймов	28 дюймов
5 футов	5 футов, 2 дюйма	31 дюйм
5 футов, 6 дюймов	5 футов, 8 дюймов	34 дюйма
6 футов	6 футов, 2 дюйма	37 дюймов

Вопросы безопасности

Лестницы, особенно винтовые, могут быть опасны, если их неправильно сконструировать и использовать неправильно.

Начните с комплекта винтовой лестницы от известного производителя. Хотя инструкции в этом руководстве иллюстрируют функции, общие для большинства сборок винтовых лестниц, инструкции, прилагаемые к вашему комплекту, должны иметь приоритет над инструкциями в этом руководстве. Будьте особенно осторожны с открытым колодцем на верхнем этаже.

Оборудование/Инструменты

• Сверлить
• Рулетка
• Ручные отвертки
• Лазерный уровень с отвесом или струнным отвесом
• Молоток
• ножовка
• Набор гаечных ключей или торцевых ключей
• Разводной ключ
• Безопасные очки
• Лестница
• Набор сверл
• Набор сверл по камню (по желанию)

Материалы

• Комплект винтовой лестницы
• Болты с запаздыванием
• Бетонные анкеры (опционально)

Как построить винтовую лестницу

1. Измерение высоты и требований к скважине

   С помощью рулетки измерьте расстояние от нижнего этажа до пешеходной поверхности верхнего этажа (не потолка нижнего этажа). Используйте эту высоту при заказе комплекта винтовой лестницы, так как вам потребуется указать необходимое количество ступеней. Рассчитайте площадь лестничного колодца, измерив длину по ширине.


   Совет

   Будьте точны при измерении роста. Ступени должны располагаться ровно на нужной высоте, чтобы верхняя площадка точно совпадала с верхним этажом.

2. Найдите центральный полюс

   Находясь на лестнице, измерьте половину длины с двух сторон лестничного колодца. Например, если площадь колодца составляет 3 фута 8 дюймов, половина этого размера составляет 22 дюйма. Вы должны отмерить 22 дюйма на двух соседних сторонах. Для большинства винтовых лестниц требуется площадь не менее 44 на 44 дюйма. Опуститесь на пол с помощью лазерного уровня или отвеса, чтобы найти точку крепления центральной стойки на нижнем этаже.


3. Прикрепите базовый фланец

   Поместите фланец основания центральной стойки в центральную точку, отмеченную на предыдущем шаге. Прикрепите фланец к полу болтами. Используйте бетонные анкеры, если пол бетонный. Используйте набор гаечных ключей или торцевые ключи, чтобы прочно вбить анкерные болты в бетонный или деревянный пол.


4. Установка центральной стойки

   Вставьте центральную стойку в базовый фланец. Пусть партнер крепко держит шест как можно ближе к отвесу.


5. Добавить гусеницы

   Переместите все ступени на верхний уровень. Осторожно сдвиньте ступени вниз по шесту; не позволяйте им упасть. Партнер на нижнем уровне, стоя на лестнице, будет контролировать спуск ступеней и позволит им постепенно складываться. Некоторые системы винтовых лестниц требуют прокладок между ступенями. Если это так, убедитесь, что прокладки находятся на верхнем уровне, и добавьте их соответствующим образом.


   Наконечник

   Металлические ступени тяжелые. Если все сложены в одном направлении, они могут опрокинуть шест. Укладывайте ступени, чередуя левую и правую, чтобы поддерживать вертикальный отвес столба.

6. Обезопасить площадку

   Как только все ступени будут установлены, наденьте верхнюю площадку на столб. Прикрепите площадку к верхнему уровню способом, предписанным производителем лестницы. Обычно стяжные болты прикрепляют площадку к боковым сторонам балок пола.


7. Поверните гусеницы в положение

   Вращайте ступени последовательно, чтобы они образовывали форму штопора или спирали, направленную вверх.


8. Прикрепите шпиндели

   В комплектах винтовых лестниц всегда есть система, которая одновременно выравнивает ступени и обеспечивает балясины для перил. Во многих комплектах используются отдельные шпиндели, которые крепятся от одной ступени к соседней верхней. Прикрепите эти шпиндели в соответствии с рекомендациями производителя.


9. Установить перила

   Многие комплекты винтовых лестниц имеют перила, которые поставляются в виде плотной катушки. Вместе с напарником расширяйте спираль, пока она не станет диаметром вашей винтовой лестницы. Затем медленно отойдите друг от друга, чтобы вытянуть перила так, чтобы они образовывали штопор. Прикрепите перила к балясинам винтовой лестницы с помощью прилагаемого крепежа.


Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Сколько стоит установка винтовой лестницы? HomeAdvisor.

Как спроектировать винтовую лестницу на заказ шаг за шагом

Изготовленные на заказ винтовые лестницы — это уникальная конструктивная особенность любого дома или коммерческого помещения. Их часто устанавливают в домах, где не хватает места, а обычная лестница невозможна. Имея особую форму и дизайн, они часто становятся популярным объектом дизайна интерьера во многих проектах.

Благодаря нашему опыту даже обычная миниатюрная винтовая лестница может стать Винтовой лестницей Grand Design.

Модерн Дизайн винтовой лестницы

Самый популярный выбор — это винтовая лестница с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном.

Винтовая лестница с круглым основаниемВинтовая лестница с круглым основаниемВинтовая лестница с квадратным основаниемКвадратная винтовая лестница

Что касается конструкции, то при проектировании винтовой лестницы необходимо учитывать ряд технических моментов. Действительно, существуют некоторые геометрические правила, которым необходимо следовать и учитывать, чтобы спроектировать винтовую лестницу правильно и с правильными размерами.

С помощью этого руководства по проектированию винтовой лестницы вы шаг за шагом научитесь проектировать (и строить) идеальную винтовую лестницу. Давайте начнем!

• Шаг 1 . Меры по открытию потолка. Открытие винтовой лестницы.
• Шаг 2. Количество шагов на 360 градусов.
• Шаг 3. Измерение от пола до пола . Шаг 4. Определите расположение верхней посадочной площадки.
• Шаг 5. Нарисуйте винтовую лестницу .
• Шаг 6. Нарисуйте балюстраду лестничной площадки .
• Шаг 7. Проверьте зазор головки.
• Шаг 8. Ознакомьтесь со строительными нормами .

Винтовая лестница со стеклянными перилами

Количество ступеней фактически ограничено этажностью высота (высота лестницы), но и геометрия круглой формы сам. В этой статье мы объясняем, как работают круглые винтовые лестницы. Квадратные лестницы на самом деле немного другие, мы разберемся с этим в другая статья.

Ниже вы найдете несколько полезных указаний, позволяющих определить, сколько ступеней вам нужно на плане винтовой лестницы. Количество ступеней на один оборот (круг 360 градусов) зависит от необходимого вам диаметра винтовой лестницы.

Шаг 1. Размеры проема в потолке

Сначала проверьте размеры проема в потолке (проем лестничной клетки).

Если этаж прибытия лестницы является мезонином, а не проемом винтовой лестницы, вам не нужно проверять это.

Помните, что диаметр винтовой лестницы должен быть на 100 мм меньше диаметра проема в потолке. Это делается для того, чтобы можно было легко установить лестницу и чтобы рука могла ухватиться за перила, не касаясь плиты.

Если квадратный проем вашей лестничной клетки, например, 1600 x 1600 мм (или круглого диаметра 1600 мм) диаметр вашей лестницы будет 1500 х 1500 мм (или диаметром 1500 мм).

Шаг 2. Количество шагов на 360 градусов.

Теперь, когда вы знаете диаметр винтовой лестницы, вам нужно узнать, сколько ступеней вам нужно для поворота на 360 градусов (сумма градусов окружности).

Эта таблица Вам поможет.

На чертеже винтовой лестницы диаметром 1500 мм эта таблица говорит о том, что у нас может быть 12 или 13 ступеней на круг. Мы пойдем на 12, так как это даст нам более широкий центр (шаг 30 градусов).

Ступени и подступенки на поворот на 360 градусов

Шаг 3. Как спроектировать винтовую лестницу. Измерение от пола до этажа.

Во-вторых, проверьте размеры пола и план винтовой лестницы.

Возьмем для примера высоту от пола до пола 2700 мм. Например, это значение необходимо разделить на рекомендуемое значение подъема, которое находится между 220 и 240 мм.

Таким образом, у нас может быть 12 стояков по 225 мм каждый. Номер ступеней будет тогда 11 + 1 посадочная площадка.

Стоимость стояков и переходов должна быть проверена в соответствии со строительными нормами вашего района. Кроме того, ниже мы приводим вам справочную таблицу, в которой перечислены строительные нормы Великобритании.

Винтовые лестницы Строительные нормы Великобритании

Платформа приземления может быть круглой, трапециевидной или квадратной формы. Обычно мы рекомендуем избегать квадратных платформ, так как они может уменьшить зазор головки (см. Шаг 6).

Шаг 4: Определите расположение верхней посадочной площадки.

В зависимости от места, которое у вас есть на выходе с лестницы, вам, безусловно, теперь нужно найти наилучшее место, где разместить посадочную платформу (выход с лестницы).

На изготовленной по индивидуальному заказу винтовой лестнице верхняя площадка может быть разной формы или большего размера, чтобы обеспечить удобный выход по лестнице. Посмотрите эти чертежи винтовой лестницы в качестве примера.

Пользовательская верхняя площадка

Шаг 5. Нарисуйте план винтовой лестницы – Расчет конструкции винтовой лестницы

Нарисуйте приблизительный эскиз, чтобы увидеть, где будет ступенька входа. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. В противном случае, простой способ — использовать калькулятор лестниц, который вы найдете в Интернете.

Ниже приведен пример популярного дизайна винтовой лестницы.

Лестница: диаметр 1500 мм, высота от пола до пола 2700 мм, 12 подступенков по 225 мм, 11 ступеней +1 лестничная площадка

Вот как будет выглядеть лестница:

Винтовая лестница для улицы

Основные правила рисования наружной винтовой лестницы аналогичны. Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Здесь нет крупных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром.

Наружная винтовая лестница

Так как наружная винтовая лестница подвергается воздействию погодных условий, которые могут быть суровыми в некоторых районах, вам обязательно нужно обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для их использования. Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI316, деревянные детали пригодны для наружного использования. Для улицы мы также рекомендуем деревянную винтовую лестницу из тика, ироко или любой другой твердой древесины, нечувствительной к влажности, холоду и жаре.

Шаг 6: Нарисуйте балюстраду лестничной площадки

Балюстрады лестничной площадки для винтовых лестниц

В зависимости от положения лестничной площадки и стены на первом этаже вам необходимо проверить, сколько перил лестничной площадки или ограждения вам нужно для защиты потолка открытие. Если отверстие вашей винтовой лестницы круглое, вам нужна круглая балюстрада. Если он квадратный, вам понадобится прямая конструкция балюстрады.

Шаг 7: Проверьте зазор головки.

Высота винтовой лестницы

Высота в свету под посадочной площадкой называется габаритной высотой, и важно, чтобы она составляла не менее 2000 мм, чтобы избежать ударов головой о край посадочной площадки. Например, если вы используете калькулятор лестницы, он рассчитает эту меру для вас. По строительным нормам также требуется минимум 2000 мм.

Шаг 8: Ознакомьтесь со Строительными нормами , чтобы узнать, как спроектировать винтовую лестницу.

Наконец, убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово!

В качестве основной общей информации мы приводим ниже некоторые общие правила, применяемые в разных странах.

Важно отметить, что это лишь некоторые из основных требований к винтовым лестницам. В зависимости от конкретного расположения и использования лестницы могут возникнуть дополнительные требования, которые необходимо выполнить. Всегда полезно проконсультироваться со специалистом по строительным нормам или инженером, чтобы убедиться, что ваша винтовая лестница соответствует всем применимым нормам и правилам.

Строительные нормы Великобритании

Некоторые из ключевых строительных норм для винтовых лестниц в Великобритании включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Ступени: Ступени должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

Для Англии и Шотландии вы можете загрузить полные строительные нормы и правила для винтовых лестниц на веб-сайте британского портала планирования.

Винтовые лестницы Строительные требования в Ирландии

В Ирландии винтовые лестницы регулируются Строительными нормами, которые устанавливаются Департаментом жилищного строительства, местного самоуправления и наследия. Эти правила гарантируют, что винтовые лестницы безопасны и соответствуют определенным минимальным требованиям к конструкции, материалам и установке.

Некоторые из основных строительных правил для винтовых лестниц в Ирландии включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Ступени: Ступени должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

Лестничные строительные нормы и правила в Испании

В Испании винтовые лестницы регулируются Código Técnico de la Edificación (CTE), который устанавливает минимальные требования к проектированию, строительству и использованию зданий и других сооружений в Испании. CTE основан на Регламенте строительных материалов (CPR) Европейского союза (ЕС), который устанавливает минимальные требования к характеристикам строительных материалов, используемых в ЕС.

Некоторые из основных строительных норм для винтовых лестниц в Испании включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Ступени: Ступени должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

USA Stairs Code

В Соединенных Штатах винтовые лестницы регулируются строительными нормами, которые установлены Международным советом по нормам и правилам (ICC), полная информация на сайте www.iccsafe.org
Эти нормы гарантируют, что винтовые лестницы безопасны и соответствовать определенным минимальным требованиям к конструкции, материалам и установке.

Некоторые из ключевых строительных норм и правил для винтовых лестниц в США включают:

Ширина: Ширина винтовой лестницы должна быть не менее 26 дюймов.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 6 футов 6 дюймов.

Поручни: винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 34 дюйма и максимальной высотой 38 дюймов.

Проступи: проступи должны быть не менее 10 дюймов в глубину и иметь минимальную ширину 6 дюймов. Максимальная разница в высоте между последовательными ступенями не должна превышать 3/8 дюйма.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 36 дюймов.

ОАЭ Код лестницы

В Объединенных Арабских Эмиратах (ОАЭ) винтовые лестницы регулируются Национальным строительным кодексом (NBC). NBC устанавливает минимальные требования к проектированию, строительству и использованию зданий и других сооружений в ОАЭ.

Некоторые из ключевых строительных норм для винтовых лестниц в ОАЭ включают:

Ширина: Ширина винтовой лестницы должна быть не менее 1м.

Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.

Поручни: Винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.

Ступени: Ступени должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.

Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1м.

Строительные правила винтовых лестниц во Франции

Во Франции винтовые лестницы регулируются Кодексом строительства и жилья (CCH), который устанавливает минимальные требования к проектированию, строительству и использованию зданий и других объектов. сооружения во Франции. CCH основан на Регламенте Европейского союза (ЕС) о строительных материалах (CPR), который устанавливает минимальные требования к характеристикам строительных материалов, используемых в ЕС.

Некоторые из основных строительных норм для винтовых лестниц во Франции включают:

1. Ширина: Ширина винтовой лестницы должна быть не менее 1 метра.
2. Высота над уровнем моря: Высота над уровнем моря (расстояние по вертикали между выступом ступени и потолком) должна быть не менее 2 м.
3. Поручни: винтовые лестницы должны иметь поручни с обеих сторон, с минимальной высотой 900 мм и максимальной высотой 1 м.
4. Проступи: проступи должны иметь глубину не менее 220 мм и минимальную ширину 280 мм. Максимальная разница высот между последовательными ступенями не должна превышать 19мм.
5. Площадки: Винтовые лестницы должны иметь площадки вверху и внизу, с минимальной шириной и длиной не менее 1 метра.

Например, если у вас есть какие-либо сомнения по поводу вашего нового дизайна винтовой лестницы, свяжитесь с нашей командой сегодня.
