размеры, чертежи, фото и видео

Поликарбонатные теплицы в торговой сети представлены широко — на любой вкус и размер. Но многие предпочитают делать их самостоятельно. Потому что теплица из поликарбоната своими руками получается в разы прочнее и надежнее. При этом, затраты меньше или такие же.

Как выбрать конструкцию

Содержание статьи

Если вы решите строить теплицу из поликарбоната своими руками, желательно выбрать конструкцию, которая позволяет использовать основное преимущество этого материала — его способность гнуться. Это два вида с изогнутыми крышами с опорами в виде дуг.

В одной конструкции дуги идут от самой земли. Если выгнуты они в виде радиуса, теряется много площади по краям, так как работать там очень неудобно из-за небольшой высоты.

Если радиальную теплицу из поликарбоната сделать по такому чертежу, можно будет работать и возле стен

Решает эту проблему другая конструкция — с составным каркасом, сваренным из нескольких кусков. Из грунта/от основания выходят прямые стойки, которые поднимаются на высоту не менее полутора метров. К ним приваривается дуга. При таком устройстве крыша получается округлой, стенки — прямыми. Даже вдоль стен работать можно без проблем, выпрямившись во весь рост.

Вариант с составным каркасом

Но у округлой крыши теплицы есть несколько минусов. Первый — в ней сложнее, чем в прямой, сделать форточки для проветривания. Решить проблему можно, если сделать фрамуги в стенах, а не в крыше. Второй минус  округлой крыши в теплице из поликарбоната — снег с нее сходит хуже, чем с ровных наклонных поверхностей. Если живете в регионе со снежными зимами, или придется делать усиленные фермы, или крышу делать скатную — с одним или двумя скатами.

Если сварить две полудуги под углом, снег будет сходить лучше

Есть и третье решение — сделать скругленную часть крыши из двух дуг, сваренных под углом, который образует своеобразный конек. При таком строении снег сходит неплохо а конек можно защитить широкой полосой металла. Это и улучшит сход снега, и защитит стык от протечек.

Теплица из поликарбоната своими руками: материал для каркаса

Выбор материалов для каркаса не очень велик. Подойдут профилированные (прямоугольные) трубы, металлический уголок и деревянный брус. Также используют оцинкованные профили для гипсокартона.

Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть тут, про односкатные — тут.

Профилированные трубы и стальной уголок

Большая часть каркасов теплиц из поликарбоната выполняется из профилированной трубы. Если есть сварочный аппарат, навыки работы с ним, несложно все сделать самостоятельно — варить квадрат или прямоугольник проще, чем круглые трубы. Еще один плюс — при помощи трубогиба несложно сделать дуги самостоятельно.

Профильная труба хороша тем, что имеет высокую жесткость, но при этом ее можно согнуть в дугу

Такой теплице не страшны даже сильные снегопады

Тонкостенные трубы, даже с удвоенными арками, часто зиму не перживают

Стойки большого сечения перемежаются с менее мощными

Сечение снова-таки зависит от размеров и природных условий. Чаще всего делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для того материала важен еще такой параметр, как толщина стенки. Желательно чтобы металл был 2-3 мм. Такой каркас выносит значительные нагрузки.

Стальной уголок тоже неплохой вариант, но гнуть его — задача сложная, потому собирают теплицы в виде домика — с двускатными или односкатными крышами. Размеры полочек — 20-30 мм, толщина металла — от 2 мм.

Оцинкованные профили

Теплица из поликарбоната своими руками с каркасом из профилей — самый ненадежный вариант. Он хорош в местностях с малоснежными зимами, да еще без сильных ветров. Плюс этого варианта в том, что не нужна сварка. А минус — не самая большая несущая способность.

Соединения старайтесь делать как можно надежнее

Один из каркасов

Укосины и упоры — не лишние

Технология используется стандартная — как для устройства стен и перегородок из гипсокартона. С той лишь разницей, что обшивается каркас с одной стороны и крепится поликарбонат. Стойки желательно делать двойные — сращивая два несущих профиля, развернув их «спина к спине» и скрутив саморезами. Для большей жесткости каркаса, делать укосы, соединяя наклонными перемычками соседние стойки. Крышу желательно делать скатную, а не округлую, фермы усиливать.

Фундамент

Если вы задумываетесь, нужен или нет фундамент для теплицы из поликарбоната, ответ один — нужен. Причем надежный. Очень хорошо они летают. Потому основание должно хорошо «якорить» постройку.

Для нормальной эксплуатации лучше поставить теплицу из поликарбоната на фундамент

Ленточного типа

Этот фундамент для построек, которые планируются не на один год. Самый дорогой, но и самый основательный вариант. Если планируется использовать теплицу круглый год, фундамент делают заглубленый — на глубину чуть ниже промерзания грунта. Для сезонного использования подойдет бетонно-кирпичный или просто из бруса.

Бетонно-кирпичный — один из самых распространенных

Бетонно-кирпичный (бетонно-брусовый)

Чаще всего делают бетонно-кирпичный вариант. Он оптимален по затратам, сложности и длительности. Работы проводят так:

• По размерам теплицы копают траншею. Ее ширина — порядка 20 см, глубина зависит от типа грунта.
  • На пучинистых грунтах (глина, суглинки, чернозем) траншею выкапывают глубиной 50-60 см. Края траншеи укрепляют опалубкой — сколоченными щитами из досок, фанеры, ОСП. На выровненное дно насыпают 15 см щебня крупной и мелкой фракции, трамбуют. Сверху насыпают такой же слой песка, выравнивают и трамбуют. Эта подушка будет компенсировать подвижки грунта во время морозного пучения.
  • Глубина фундамента на грунтах, не склонных к пучению — 25-30 см. Дно вырытой траншеи очищают от камней, Корней и других предметов, выравнивают, уплотняют.

    Разметка проводится так

• На подготовленное дно расстилают плотную клеенку или рубероид. Это необходимо, чтобы из раствора влага не впиталась в грунт. Желательно также застелить и бока, но там щиты опалубки частично решают эту задачу. Без этого слоя бетон не наберет прочности и разрушится.
• В полученную канаву заливается раствор. Пропорции такие: на 1 часть цемента (М 400) берут 3 части песка и 5 частей заполнителя. Заполнитель — желательно щебень мелкой и средней фракции. Использовать керамзит не стоит — он впитывает влагу, может стать причиной повышенной влажности.
• Поверхность выравнивается «под уровень». Загладить ее можно деревянным бруском.

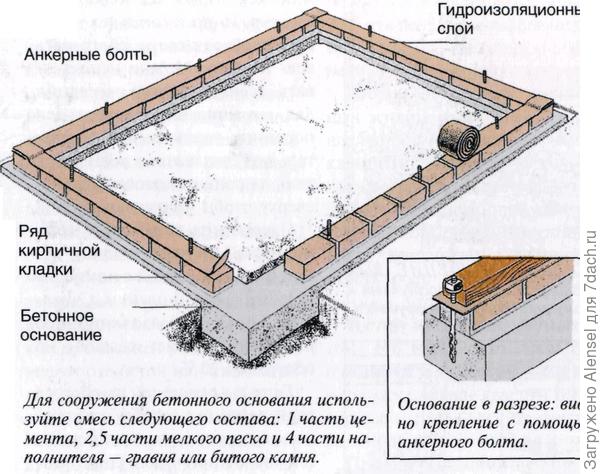

  Устройство бетонно-кирпичного фундамента

• В фундамент, по углам и с расстоянием в 1 метр устанавливаются закладные — шпильки или куски арматуры диаметром не менее 12 мм. Шпильки ставят, если надо будет крепить к ним брус, арматуру — если будет укладываться кирпич. Торчат они выше уровня фундамента не меньше чем на 15 см.
• Залитый фундамент накрывается пленкой, выстаивается не менее недели (при температуре ниже 17°C, должно пройти две недели). Если погода жаркая, его поливают пару раз в сутки. Для сохранения влаги в этом случае под пленкой его лучше накрыть грубой тканью (мешковиной).
• Если нижней обвязкой будет брус, поверх бетонного основания раскатывается гидроизоляция. Можно — рубероид в два слоя, но он сейчас быстро разрушается, так что лучше брать «Гидроизол» или что-то похожее. Можно промазать бетон битумной мастикой пару раз. Результат будет более надежным.
• Укладывается ряд обвязки:
  • Если это брус 100*100, его пропитывают составом для непосредственного контакта с землей. Сверлят в нем отверстия под установленные шпильки, надевают на них, затягивают шпильки болтами. Чтобы болты не торчали, при помощи сверла подходящего размера делают углубления.

    Кирпич укладывают на бетон

  • Если основание бетонно-кирпичное, кладут один-два ряда кирпича. Можно использовать и пустотелый, так как масса невелика. Кладку ведут так, чтобы закладные попали в шов между кирпичами.
• Далее идет сборка каркаса.

Есть варианты фундамента этого типа. Можно в подготовленную траншею установить фундаментные бетонные блоки малых размеров, пространство между ними заполнить раствором. Устанавливать их надо так, чтобы их край был ниже уровня земли. Поверх заливается слой бетона, выравнивается. Закладные закрепляются в швах.

В качестве строительного материала можно использовать пустые бутылки. Их укладывают рядами, заливают бетоном. Получается очень экономный и теплый фундамент. Несущей способности его вполне хватит и на более серьезную постройку.

Брусовый фундамент для теплицы из поликарбоната

Этот вариант пригоден в качестве временного решения — прослужить может два-три года. Это зависит от влажности на участке, качества древесины и обработки. Брус используют большого сечения — 100*100 или больше (можно сделать составным, из нескольких досок). Его обрабатывают составами для древесины, контактирующей с землей. Порядок работ такой:

• Размечают участок, выкапывают траншею. Ее размеры должны быть на 7-10 см глубже и шире используемого бруса.
• Дно и стенки застилают рулонным гидроизоляционным материалом (лучше использовать «Гидроизол», его хватит на более длительный срок).
• Кладут обработанный брус, соединяют его в углах.

  Брусовый ленточный фундамент для теплицы из поликарбоната своими руками сделать легко, но прослужит он недолго

• Гидроизоляцию оборачивают вокруг бруса.
• При помощи уголков, вбитых с обоих сторон, брус фиксируют на месте.
• Оставшееся между гидроизоляцией и стенками траншеи свободное место засыпают щебнем, если грунт пучинистый и вынутой ранее землей, если нет. Грунт хорошо уплотняют.
• Далее к этому брусу крепят брус обвязки. Между ними стоит проложить еще один слой гидроизоляции.

Этот вариант подходит только для сухих участков с низким расположением грунтовых вод. В этом случае можно надеяться, что проживет основание хотя-бы несколько лет.

Свайно-ростверовый

Еще один тип фундамента, который не защитит от мороза. Зато он надежен и будет служить долго. Полное описание технологии изготовления свайно-ростверкового фундамента читайте тут, а мы приведем короткий перечень работ.

• Размечают периметр теплицы, выкапывают траншею шириной сантиметров 20 и глубиной примерно также.
• В углах бурят лунки диаметром 30-40 см и глубиной ниже глубин промерзания грунта (используют бур). Затем такие же лунки бурят по периметру. Расстояние между ними должно быть где-то 2-2,5 метра.
• В лунки насыпают песка — по ведру, примерно, затем внутрь ставят свернутый в цилиндры рубероид.
• В них устанавливают по три прутка арматуры диаметром 10-12 мм, связанных в единую конструкцию. Прутки должны торчать над поверхностью земли — к ним позднее будет крепится обвязка.
• В лунки заливают бетон (на 1 часть цемента М 400, 3 части песка, 5 частей щебня). Надо следить чтобы не было пустот.
• На дно траншеи насыпается слой песка, толщиной 5-5 см, выравнивается трамбуется.

  Свайно-ростверковый фундамент — надежный вариант для теплицы из поликарбоната своими руками

• На него расстилается гидроизоляция (рубероид, Гидроизол).
• По бокам собирается опалубка, фиксируется. Она может быть выше уровня земли. Если грунт не сыпучий, можно обойтись без опалубки, закрыв стенки гидроизоляцией. Но в этом случае фундамент будет вровень с землей, и еще он будет неровный.
• В опалубку заливается бетон того же состава, что и для столбов. Поверхность выравнивается, укрывается пленкой, ждут схватывания бетона.

Далее можно крепить обвязку, а можно надстроить пару рядов кирпича и только после этого устанавливать каркас. После этого можно сказать, что теплица из поликарбоната своими руками почти готова. Осталось закрепить поликарбонат.

Какой поликарбонат выбрать

Как долго прослужит теплица из поликарбоната, купленная или построенная своими руками, насколько хорошо будет она «работать», зависит от параметров и качества поликарбоната. К его выбору надо отнестись ответственно — сумма получается немалая.

Такая теплица из поликарбоната своими руками делается проще всего. Но это сезонный вариант

Виды поликарбоната

Есть три вида этого материала:

• Монолитный. По виду похожа на стекло, но лучше пропускает свет, в два-четыре раза легче, в разы (а 100-200) прочнее. Толщина — от 0,75 мм до 40 мм. Недостаток — высокая цена. Применяют этот материал, если есть риск повреждения — часто идет град, теплица стоит так, что на нее могут падать сосульки, сходить снег. Бывает многослойный монолитный поликарбонат. Листов может быть до 3-5 штук, они могут иметь разные свойства. Например, для теплиц обычно используется двойной — первый слой отличается повышенной прочностью, второй — не пропускает ультрафиолет.

  Монолитный и профилированный хороши для сезонных теплиц

• Рифленый (профилированный). Появился относительно недавно. Формируется из листового монолитного, на котором формируется рельеф. Есть виды, похожие на профнастил, шифер. Толщина этого вида поликарбоната 0,8-1,2 мм. При такой небольшой толщине он выдерживает удары града до 20 мм в диаметре, хорошо гнется,  нормально переносит морозы до -50°С.

  Ячеистый (сотовый) подходит для круглогодичных теплиц

• Сотовый (ячеистый, структурированный). Состоит из двух (или больше) листов поликарбоната, соединенных перемычками. Форма, размеры, толщина перемычек — все это влияет на качества и эксплуатационные характеристики. Толщина сотового поликарбоната — 4, 6, 8, 10, 16, 20, 24 и 32 мм. Для теплиц лучше брать не тоньше 10 мм, многослойный.

Какой вид поликарбоната лучше использовать для строительства теплиц? Зависит от режима эксплуатации теплицы. Если она будет отапливаемой, нужен сотовый. Если это вариант исключительно на теплое время года, больше подойдет рифленый (или монолитный). Монолитный тоже неплох, но рифленый имеет большую жесткость. Для теплиц, которые планируется использовать с ранней весны или на протяжении всей зимы, ставят сотовый поликарбонат. За счет своего строения он имеет бол% против ее высокие теплоизоляционные характеристики — лучше удерживает тепло, хоть и хуже пропускает свет (86% против 95%).

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам. Важно только чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым есть множество нюансов. Надо обратить внимание на следующее:

• Толщину наружных слоев и их количество. Листы должны быть одинаковой толщины без наплывов и более тонких мест.
• Расположение перемычек и их толщину.

  Такие виды сотового поликарбоната могут быть

• Наличие слоя, защищающего от ультрафиолета.

Проще всего проверить качество сотового поликарбоната попытавшись сжать его между пальцами. Если он не продавливается, даже если вы приложите значительные усилия — можно брать. Если сдавливается легко — ищите другой.

Особенности монтажа

По технологии поликарбонат монтируется при помощи стартовых и соединительных профилей. Сначала на каркас устанавливаются профили, в них вставляется лист сотового поликарбоната, который фиксируется к саморезами со специальными пресс-шайбами, которые одновременно защищают место крепления от протечек. Профили, кроме удержания на месте листов, еще и защищают срезы от попадания в низ пыли, грязи. Система имеет аккуратный вид, хорошо работает, но все составляющие стоят приличных денег.

Вот такая правильная системе крепления

Эстетика для теплицы — не самое нужное свойство, потому, если надо сэкономить, предпочитают крепить по-простому, без профилей и пресс-шайб. Вот как поступают:

• Края каждого листа замазывают силиконом. Их надо закрыть обязательно, иначе внутри скопиться конденсат, в котором со временем разовьются плесень и грибки, поликарбонат потеряет прозрачность. Так что заделывать края надо тщательно, не оставив возможности для проникновения воздуха и влаги.
• Листы укладывают с нахлестом в несколько сантиметров, сверху прижимают полосой жести. Крепеж устанавливают в «нахлест», через жестяную полосу.

  Вот так крепят неправильно, но дешево. Для большей надежности можно добавить жестяную полосу

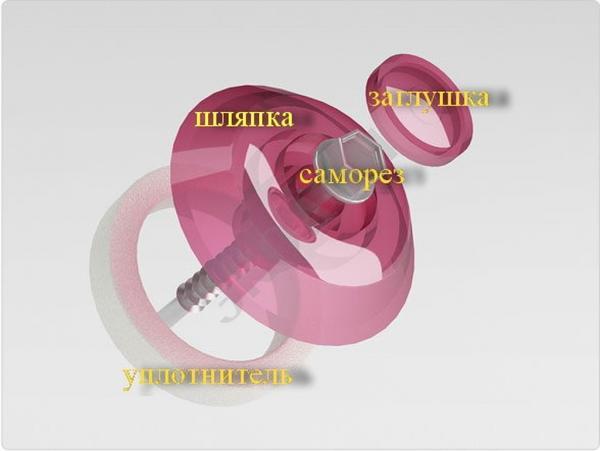

• Под шляпки саморезов можно подложить обычные широкие шайбы.
• Слой защиты от ультрафиолета при монтаже должен быть обращен наружу. Это важно. В противном случае он не работает.

Это то, что касается непосредственно крепления сотового поликарбоната. Есть еще один момент, который выяснился в процессе эксплуатации теплиц из поликарбоната. Поликарбонат не стоит располагать близко к земле. Желательно чтобы он начинался хотя-бы в полуметре от поверхности. Почему? Потому что во-первых, он все равно загрязняется и через него почти не проходит свет, так что на общую освещенность он не влияет. Во-вторых, он начинает портиться — чернеть расслаиваться. Непонятно, что вызывает такую реакцию, но она встречается часто. Так что разрабатывая макет теплицы из поликарбоната своими руками, предусмотрите полуметровые стенки из другого материала — кирпича, строительных блоков. Не важно.

Парник из поликарбоната своими руками: какой тип выбрать

«Я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть, не разогнулся ли я» − наверное, эти шуточные строки вызовут трепетные воспоминания у каждого начинающего огородника и заядлого дачника. И, конечно, хочется поменьше таких «чудных мгновений» и побольше урожая. Всё это возможно, если оптимизировать процесс растениеводства и «заполонить» свой участок практичными и удобными теплицами. Редакция Homius.ru предлагает своим читателям простые, а главное, эффективные решения по благоустройству тепличной зоны вашего дачного участка. В этой статье мы расскажем, как сделать парник из поликарбоната своими руками без особых усилий и с минимальными финансовыми затратами.

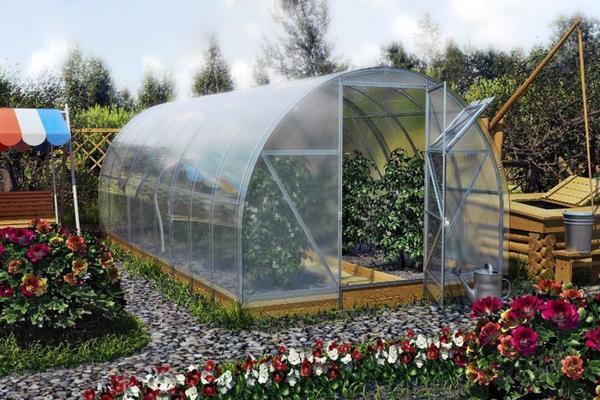

Недорогая и практичная теплица из поликарбоната

Содержание статьи

Теплица или парник? Что лучше и в чём различия

Зачастую у многих огородников-новичков возникает «путаница» с понятиями теплица и парник, так как назначение у них одинаковое с небольшой разницей:

1. Парник используется для выращивания невысоких растений и преимущественно рассады с ранней весны и до поздней осени. Конечно, эти сроки весьма условны – зависят от климатических условий региона.
2. Теплица же позволяет культивировать различные виды растений круглый год в случае устройства грамотной организации вентиляции и отопления.

Да, наличие отопления – это первое и главное отличие теплицы. В парнике же «тропический микроклимат» обеспечивается за счёт естественного солнечного тепла. Ещё одна отличительная особенность таких конструкций – размеры. В длину и ширину теплицы и парники могут быть одинаковых параметров, а вот высота разная. Теплица, как правило, – это ростовое помещение с оборудованными тропинками и грядками, где человек любого роста может чувствовать себя комфортно, и даже свободно двигаться сельхозтехника. Гуру в области растениеводства организовывают теплицы в несколько этажей – вот это размах!

Каркас промышленной теплицы в два этажа

Парники же представляют относительно невысокие сооружения, оборудованные системой открывания створок так, чтобы был обеспечен свободный доступ к растениям. Хотя сегодня встречаются самодельные парники и в полный рост с разграничением грядок. Тут, как говорится, на вкус и цвет, кстати, и купить теплицу из поликарбоната тоже можно.

Промышленная теплица с системой отопления и орошения

И, соответственно, от размера конструкции зависит, какие растения будут в ней произрастать. Как уже говорилось, в парнике выращивают рассаду и цветы. Также в нём укрываются от непогоды теплолюбивые культуры. В теплицах же можно растить всё, что угодно, и даже круглый год, если будет обеспечен обогрев, который, вне зависимости от вида, будет стоить приличных денег.

Мини-парник для кабачков и огурцов

Как видите, различия между подобными конструкциями существенные, и именно от них зависит купить парник из поликарбоната или заказать теплицу. Чего уж греха таить, выбор также зависит и от финансовых возможностей, так как устройство теплицы даже без отопления обойдётся в разы дороже, чем устройство незатейливого мобильного парника.

Проекты конструкций теплиц и парников из поликарбоната с фото

Несмотря на то, что парниковые и тепличные строения предназначены для выращивания растений, существует множество видов конструкций, которые в первую очередь различаются по месту расположения:

1. Отдельностоящие теплицы – отличный вариант для тех, кто располагает большим участком. Можно без стеснения выбрать любую модель с различными механизмами проветривания и открывания створок.
2. Пристройки чаще встречаются там, где не позволяет «разгуляться» малая площадь участка. Также выбор именно такой конструкции зачастую мотивируется экономией материала на строительстве, ведь одна несущая часть парника уже есть. Правда, существует риск затенения растений основным зданием. Но этот фактор рассматривается индивидуально, в зависимости от расположения дома на участке.

Теплица-парник – два в одномПристенная конструкция ростового парника для цветов

Помимо расположения, подобные конструкции также отличаются формой и устройством открывания сворок. Рассмотрим основные виды, их преимущества и недостатки.

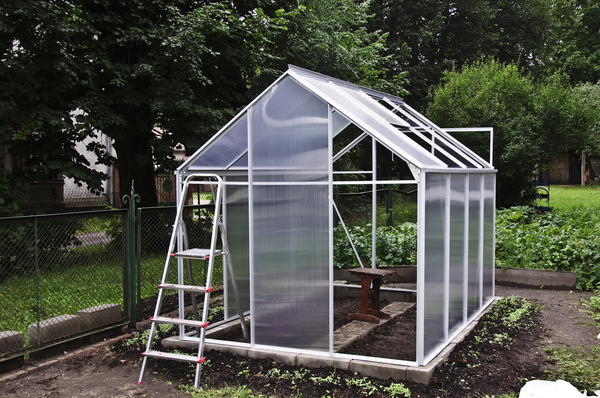

Теплица из поликарбоната домиком

Теплица из поликарбоната своими руками из дерева

Традиционный и самый «уютный» вид теплиц имеет вид домика. Но это только, на первый взгляд, они похожи друг на друга. На самом деле существует целый модельный ряд таких домиков:

1. Односкатная – тип пристенной теплицы. Представляет идеальную модель оранжереи или зимнего сада с входом в здание. Однако для круглогодичного выращивания растений требуется организация центрального отопления. Также стоит учитывать, что именно в таких теплицах будет намного меньше света, так как одна стена глухая. Эта проблема также решается проведением электричества.

   Односкатная пристенная теплица станет интересным решением, если у вас совсем небольшой участок и южная сторона

2. Двускатная – это и есть тот самый классический домик для растений на участке. По желанию можно задавать любые размеры и углы наклона конька – зависит от того, что там будет выращиваться. В такой крыше можно легко оборудовать форточки. И если сравнивать её с арочной, то в теплице домиком больше воздуха. Из недостатков можно отметить тот факт, что для строительства подобной конструкции требуется больше материалов, чем для возведения арочной. К тому же рекомендуется не только устраивать основательный фундамент, но и применять более плотный поликарбонат – 6 мм.

   Двускатная со сложным открыванием одной части крыши

3. Пирамидальная теплица – один из самых необычных видов конструкций, кому-то напоминающая египетские древние творения, а кому-то вигвам из мультика про Кота Матроскина. Такая неординарная конструкция также имеет массу преимуществ. Например, через наклонные стены утром попадает практически весь доступный свет без отражения, а вот палящее дневное солнце по большей части отражается. Также требуется меньше материла для её устройства. Но если совершить ошибки при строительстве, то такой «шалашик» при небольших порывах ветра будет иметь обыкновение складываться.

   Проект пирамидальной теплицы

4. Голландская, или со скошенными стенами – не самый популярный вид теплиц среди обычных дачников-огородников. Чаще её строят профессиональные агрономы, так как именно в теплице, возведённой по голландской системе, просчитано всё до мелочей – больше поступает света, воздуха, эффективней проветривание. Соответственно, и растения произрастают лучше.

Голландская теплица из стекла

Видео ниже подробно расскажет о том, что представляет собой голландская конструкция и как проводится сборка такой теплицы из поликарбоната своими руками.

Статья по теме:

Парники из дуг с укрывным материалом. Разновидности, свойства, характеристики оборудования для грядок, особенности самостоятельного изготовления теплиц (расчет материала, выполнение основания, нюансы установки конструкций), обзор моделей промышленных арочных парников.

Мини-теплицы из поликарбоната

Мини-теплица «Бабочка» из поликарбоната своими руками

Как правило, под мини-теплицами подразумеваются именно парники небольшого формата. Так как в них не устраиваются системы полива и отопления, то по определению такие конструкции точно приходят в разряд парников, которые в зависимости от механизма открывания сворок бывают следующими:

1. «Бабочка» – распространённая парниковая конструкция, представляющая собой арочный тип с откидными сворками вверх. Изготавливают её, как правило, из поликарбоната и металлоконструкций.

   Маленькая «Бабочка» серийного производства

2. «Хлебница» – такой парник чем-то похож на предыдущую модель, вот только механизм открывания напоминает обычную хлебницу. По отзывам дачников, она более удобна, чем «Бабочка», из-за способа открывания створки.

   «Хлебница» – простая и проверенная временем конструкция парника

3. «Агроном» – элементарный парник, состоящий из каркаса, вкопанного в землю, и плёнки, его покрывающей. Чаще всего его изготавливают из полипропиленовых труб и армированной плёнки. Отличный вариант для дачи, куда нечасто ездите, так как конструкция эффективная и копеечная – если украдут, то не жалко.

   Плёнка и ПП трубы – отличный тандем для создания парника эконом-класса

4. Оконного типа. Парник – это не всегда огородная конструкция. Многие именно на окнах выращивают рассаду. Делаются обычно такие парники из подручных материалов, таких как пластиковые банки, плёнки. Но можно купить и готовую конструкцию в красивом исполнении. В некоторых моделях даже предусмотрены вентиляционные окошки.

   Парник для рассады на окно

5. Готовые заводские решения парников, выпускающихся серийным производством, представляют собой утеплённый чехол на каркасе. Как правило, ширину и длину имеют небольшую, зато в высоту приличные, в них можно свободно входить и ухаживать за растениями. Из-за своих размеров больше всего подходит для вынашивания рассады и невысоких цветов в горшках. Также им можно укрывать теплолюбивые растения на грядках. Из минусов – неустойчивость конструкции, которую легко сносит ветром. Требует дополнительного укрепления.

Покупной парник

Как видите, выращивать рассаду и невысокие растения можно в парнике любого типа. Осталось только выбрать подходящий, руководствуясь сортом растений, площадью на участке и финансовыми возможностями. Видео ниже расскажет об особенностях мини-теплиц из поликарбоната своими руками.

Статья по теме:

Парник Хлебница. Стандартные габариты, что собой представляет конструкция, ее достоинства и недостатки, материалы, используемые при изготовлении, особенности самостоятельной разработки чертежа и сборки теплицы из поликарбоната — читайте в нашей публикации.

Как построить своими руками теплицу или парник из поликарбоната – пошаговая инструкция

Расположение теплицы на участке играет не менее важную роль, чем её надёжное устройство. По советам опытных дачников, рекомендуется располагать её с севера на юг, так солнце встаёт на востоке, плавно движется на юг и садится на западе. Значит, в теплице целый день будет солнечный свет, а растения не будут затеняться соседями. Конечно, также следует избегать расположения деревьев рядом с теплицами и строений.

Подготовка перед основными строительными работами

Начало всех начал – это подготовка. В нашем случае это расчистка площадки под парник и чертежи, хотя бы схематичные, чтобы правильно сделать теплицу из поликарбоната своими руками. Они также помогут в расчётах необходимого материала. Конечно, если желаете установить на участке обычный парник типа «Агроном», то все расчёты можно произвести буквально «на пальцах».

Расчёт необходимого количества строительного материала

Имея на руках чертёж или схему будущей конструкции, можно сделать расчёт будущего материала. Для нашей теплицы из поликарбоната размером 6×3 метра. Потребуется всего:

• для конструирования теплицы был выбрать металлическая профильная труба 20×20 см – 217 метров или 37 хлыстов по 6м;
• для рёбер жёсткости профиль 40×20 см – 29м или 5 хлыстов по 6м;
• поликарбонат – 6 листов размером 6×2,1м;
• краска;
• саморезы;
• фурнитура для дверей и форточек – ручки, шарниры, щеколды.

Как это всё обмеряется, сколько берётся запас, и прочие тонкости о калькулировании материала расскажет видео по расчёту и сборке теплицы из поликарбоната 6×3м.

Как сделать своими руками фундамент для теплицы из поликарбоната

Чтобы возведённая теплица служила долгие годы верой и правдой, необходим прочный фундамент. В нашем случае рассмотрим устройство мелко заглублённого бетонного ленточного основания.

Иллюстрация	Описание действия
	Прокапываем по периметру будущей теплицы небольшую траншею. Это не строительство многоэтажки, поэтому каких-то строго ограничений нет. Снимаем плодородный слой. В нашем случае получилась глубина примерно 30см и ширина 20см.
	Собираем опалубку из досок толщиной 15см. Для придания жёсткости примерно через каждый 50см монтируем вертикальные части досок. В итоге получилась опалубка высотой 30см + заглубление. Но прежде чем заливать фундамент, необходимо выгрести нападавшую землю из него и устроить небольшую песчано-гравийную подушку, которая будет хорошенько утрамбована. Её толщина составляет примерно 20 см.
	Можно приступать к бетонным работам. Раствор потребуется небольшой марки М150−М200. Можно замешивать самостоятельно, но быстрее и качественнее выйдет, если заказывать готовый раствор с завода.
	После того как был залит первый слой бетона, примерно 10 см, производим его штыкование. Лучше, конечно, если под рукой окажется глубинный вибратор. Но на таких бетонных работах можно справиться и без него. После чего укладываем нижний слой арматуры в два прутка диаметром 6мм. Продолжаем заливать бетон слоями с переменным штыкованием. Примерно за 15 см до верха укладываем ещё арматуру того же диаметра в два прутка по всему периметру.
	Верхний слой аккуратно заглаживаем. После чего накрываем свежий фундамент плёнкой и даём ему выставиться примерно 5−7 дней. Если погода жаркая, не забываем его опрыскивать.
	Производим аккуратное снятие опалубки. Фундамент готов к дальнейшей работе над теплицей.

Перед тем как собирать теплицу из поликарбоната, нужно установить фундамент. Как это сделать расскажет видео ниже.

Статья по теме:

Парники и теплицы из поликарбоната. Размеры, цены изделий ведущих производителей, характеристики, разновидности, плюсы и минусы разных конструкций, особенности сборки и использования, отзывы пользователей — читайте в нашей публикации.

Как изготовить и установить своими руками каркас теплицы или парника из поликарбоната

Это самый ответственный и трудоёмкий этап. От качества каркасной конструкции зависит то, как долго вы будите пользоваться теплицей, в конечном счёте, качество вашего урожая.

Более подробно, как сварить и собрать каркас для теплицы из поликарбоната своими руками, расскажет видео ниже.

С каркасом из металлического профиля тот же принцип сварки, только, соответственно, все конфигурации и размеры по чертежу сверяем. Если же искусство сварки не ваш «конёк», можно произвести сборку каркаса поликарбонатного парника из материалов попроще. Как и из чего расскажет видео ниже.

Статья по теме:

Парник Бабочка. Фото моделей, чертежи и конфигурации, в чём преимущества и недостатки такой мини-теплицы, как правильно выбрать место для парника, как собрать своими руками готовую теплицу, правила самостоятельного изготовления парника «Бабочки» — читайте в публикации.

Как самому укрыть поликарбонатом теплицу или парник

Сегодня производители предлагают довольно широкий ассортимент подобного материала. Ниже видео, рассказывающее о том, каким поликарбонатом лучше всего накрыть теплицу своими руками.

Обшивка теплицы поликарбонатом, по сравнению с прочим процессом, − дело пустяковое. Принцип заключается в том, чтобы прикладывать лист материала, хорошенько вымерять и прикручивать.

Прикладывание листа к каркасу

Внимание! Монтаж производить лучше всего на кровельные саморезы. Также не стоит сильно их притягивать. Достаточно, чтобы поликарбонат плотно прилегал к каркасу, а не вдавливался в него.

После того как лист прикручен, обрежьте все выступающие части. Это можно легко сделать строительным ножом по периметру каркаса.

Обрезка материала

После того как крупные части теплицы и двери были обшиты, остатки поликарбоната пускаем на форточки. Когда заканчиваем с этим, не забываем про установку ручек на окна и двери. Как собрать парник из поликарбоната – принцип тот же, который детально представлен на видео ниже.

Обшивка теплицы закончена, а это значит, что наконец-то можно высаживать в неё растения и пользоваться получившимся строением полноценно. Да, устройство теплицы и парника − процесс не из лёгких. Но зато какой урожай в итоге можно получить. Но что особенно радует − это то, что сия конструкция собрана собственноручно.



Предыдущая

ТеплицаПарник «Бабочка» – изящное решение для любого участка

Следующая

ТеплицаМастерим парники своими руками: самые лучшие проекты и доступные мастер-классы

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Теплица из поликарбоната своими руками чертежи и советы

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Отдых на природе  – замечательный вариант, особенно если вы проводите время на своей даче или в загородном доме. У большинства людей на приусадебном участке разбит небольшой огород, куда удачно впишется симпатичная теплица. Заказывать в магазине такой товар очень дорого, а вот сделанная из поликарбоната теплица своими руками, чертежи которой легко достать –  это наиболее подходящий вариант. Давайте узнаем, что нам для этого потребуется  и как произвести монтаж.

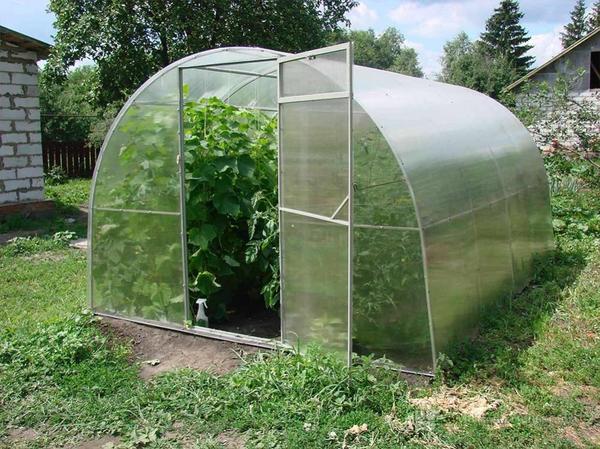

Теплица из поликарбоната

Содержание статьи

Особенности теплиц из поликарбоната

Среди достоинств теплиц из этого материала стоит отметить:

• Долговечность;
• Надежность;
• Лучше и длительнее удерживает тепло, чем теплица, обтянутая пленкой или стеклянная, при условии качественного материала;

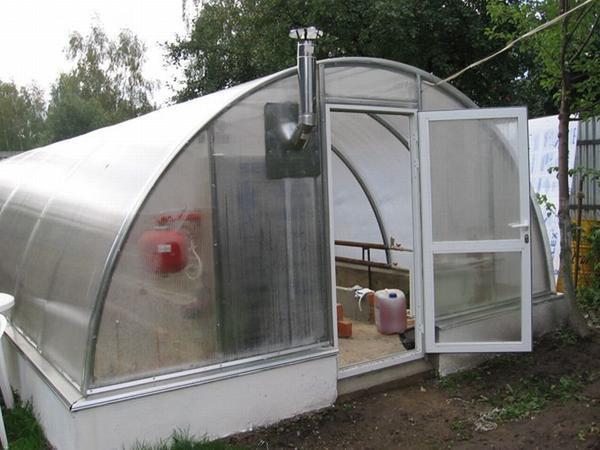

Качественный поликарбонат отлично удерживает тепло

• Сохраняет до 92-95% естественного освещения;
• Круглогодичная эксплуатация;

Поликарбонат стоек к перепадам температур

• Удобство монтажа при выборе несложного каркаса теплицы;
• Пожарная безопасность, при воздействии высоких температур поликарбонат плавится, не выделяя вредных веществ;
• Эстетический вид.

Видео: как выбрать качественный поликарбонат



Как сделать теплицу из поликарбоната своими руками чертежи

Если вы решили собрать теплицу из поликарбоната самостоятельно вам потребуется план конструкции и определённые материалы, со списком которых вы можете ознакомиться далее.

Основные этапы монтажа теплицы

Выбор конструкции

Для начала вам нужно определиться с типом и материалом каркаса для будущей теплицы. Существует огромное множество как типовых решений, так и индивидуальных проектов.

Виды каркасов теплиц

Особенности различных каркасов с точки зрения садовода

Также немаловажен выбор материала. В строительных магазинах продаются готовые наборы из металлического профиля, которые собираются как конструктор.

Готовый каркас из металла

Статья по теме:

В качестве материала также могут выступать ПВХ трубы. Они отлично поддаются изгибу, легкие и просты в монтаже.

Каркас выполненных из труб ПВХ

Ну и конечно нельзя не отметить древесину, которая также служит отличным каркасом для данных построек, доступна, дешева и позволяет монтировать конструкции различных форм и размеров.

Теплица с деревянным каркасом

Составление чертежа

Теплица своими руками из поликарбоната, составить чертеж которой не займет много времени, получится большой и удобной, при условии, что будут соблюдены все необходимые правила.

Чертеж классической конструкции домиком

В первую очередь вам нужно определиться с размерами конструкции. Зависеть они будут от площади приусадебного участка, что и в каком количестве вы собираетесь выращивать, ну и, конечно, от стоимости материалов.

План арочной теплицы

Подготовка фундамента

Прочность и надежность теплицы будут зависеть от того, насколько качественный фундамент вы подготовите под нее. Вариантов здесь может быть несколько. Самый распространенный – это деревянное основание. Для его возведения вам понадобится брус, уровень, шуруповерт, лопата, рулетка 7 метров, строительный нож. Необходимо напилить 2 штуки по 3 метра и 2 штуки по 3,85 метра. Собирая коробку из бруса, ставим брус для удобства на узкую часть для дальнейшего удобства монтажа поликарбоната, для того, чтобы он зашел внахлест на брус. Трехметровые брусья должны закрывать торец бруса 3,85 м.

Фундамент из бруса

Но наиболее надежным будет бетонное основание. Если вы собираетесь делать большую теплицу и использовать для каркаса металлический профиль или деревянные бруски, то фундамент из бетона будет необходим ввиду значительного веса всей конструкции. Для монтажа цементного фундамента изготавливаем опалубку, соответственно размерам предполагаемого фундамента. Закидываем ее цементом и даем цементу затвердеть и укрепиться.

Инструкция по возведению бетонного основания

Изготовление каркаса из металлического профиля

Если вы собираетесь сделать каркас самостоятельно, то вам понадобится: металлический профиль: квадратная труба 25 х 25 мм, трубогибочный станок, сварочный аппарат, угловая шлифовальная машинка. А для дальнейшей сборки теплицы: листы поликарбоната, металлические ленты, металлические уголки, саморезы, в том числе кровельные.

Необходимый инструмент

Вы сможете без труда сделать теплицу из поликарбоната своими руками, чертежи которой готовы. Берем квадратную металлическую трубу 25х25 мм, желательно оцинкованную, прокатываем ее через трубогибочный станок, в результате чего получаем дугу необходимого размера.

Делаем дуги с помощью трубогиба



Нарезаем трубу в размер конструкции и привариваем к ней дуги, шагом 0,65-1,0 м. Изготавливаем 7 дуг: две на торцы, 5 на промежутки.

Чертеж сборки каркаса

С помощью сварочного аппарата монтируем каркас теплицы

Делаем торцы – соединяем концы дуг трехметровой квадратной трубой 25х 25 мм, привариваем дверную коробку и форточки. Либо такой каркас можно купить в специализированном магазине.

Не забываем про двери и окна

Крепление к основанию

Крепление к деревянному основанию

На выставленный ранее деревянный каркас или цементный фундамент устанавливаем нижний каркас теплицы по длинным сторонам фундамента. Крепеж на деревянный фундамент осуществляем саморезами, в соответствующие технологические отверстия, предусмотренные заводом-изготовителем теплиц или просверленные самостоятельно, в случае если вы изготовили каркас сами.

Крепление каркаса при наличии металлического основания

Если же основание вы не готовили, то к деревянному фундаменту крепятся непосредственно дуги каркаса с помощью хомутов.

Крепление дуг к деревянному основанию

Крепление к бетонному основанию

Крепление каркаса к фундаменту из цемента осуществляется с помощью специальных анкерных болтов, либо металлических уголков.

Схема крепления конструкции анкерными болтами

Крепление дуг с помощью металлических уголков

Монтаж поликарбоната

Обшиваем торцы теплицы поликарбонатом на горизонтальной плоскости. Закрепив поликарбонат на торцах, вырезаем двери и две форточки (так как поликарбонат удобно резать на горизонтальной плоскости).

Зашивка торцов поликарбонатом

Устанавливаем готовые торцы. Производим установку фурнитуры: ручки, замки, крючки для фиксации дверей и форточек.

Устанавливаем фурнитуру

Освобождаем листы поликарбоната от защитной пленки, аккуратно закидываем первый лист на каркас, выравниваем его. Выводим 1-3 см поликарбоната за торец, выравниваем край по торцу, крепим кровельными саморезами лист на торцевой дуге.

Схема обшивки каркаса

Монтаж первого листа поликарбоната

Затем берем металлические оцинкованные ленты, закидываем поверх листа, крепим ленты кровельными саморезами, начиная со второй дуги. Закидываем второй лист поликарбоната и устанавливаем оставшиеся ленты. Делаем перетяжку: стяжку лент осуществляем с первого листа со второй дуги, нахлест листов стягивается последним. И вы становитесь счастливым обладателями новой поликарбонатовой теплицы.

Крепление листов оцинкованными лентами

Если теплица из поликарбоната своими руками чертежи которой выполнены по всем стандартам, собрана, то нужно соблюдать следующие рекомендации, чтобы продлить срок действия.

Рекомендации

• Если фундамент не будет выставлен по уровню – при укладке поликарбоната, будут образовываться выпуклости и неровности, затем щели.
• Самая надежная конструкция теплицы, выдерживающая зимние нагрузки в виде скапливания снега – теплица в виде купола, с острым коньком «Капля». У нее один минус – сложный монтаж.
• Покупайте теплицы шагом дуг не менее 0.65 м, если вы не хотите обнаружить вашу теплицу после снежной зимы с проломленным поликарбонатом.
• Лучше закреплять поликарбонат металлическими оцинкованными лентами. Так как это упрощает монтаж/демонтаж поликарбоната.
• Поликарбонат лучше использовать толщиной 6 мм и выше, в зависимости от располагаемых денежных средств.
• При установке теплицы 6 и более метров в длину, сразу установите дополнительные боковые форточки. По возможности с автоматическим открыванием.

Выводы

• Долговечная и имеет ряд преимуществ пред пленочными и стеклянными теплицами.
• Простая в монтаже, при выборе несложной конструкции; можно осуществить изготовление и сборку самостоятельно.
• Возможность приобретения комплектации в определённых организациях.

Видео: как сделать теплицу из поликарбоната своими руками





Экономьте время: отборные статьи каждую неделю по почте

Самостоятельно изготавливаем парник из поликарбоната

Парник из поликарбоната в настоящее время считается одним из самых прочных и надёжных, благодаря высокому качеству данного материала и его теплоизоляционным свойствам. Такие парники строятся не на один сезон, поэтому при хорошем отеплении и освещении в них можно выращивать свои любимые овощи, ягоды, зелень и даже декоративные растения в течение всего года. Сейчас мы посмотрим, как построить парник из сотового поликарбоната своими руками.

Парник из поликарбоната — плюсы и минусы материала: устройство конструкции

Из всех существующих строительных и облицовочных материалов сотовый поликарбонат считается одним из самых востребованных. Он представляет собой изделие из двухслойных листов пластика разной толщины. Для строительства парников обычно используют листы 6х2,1 метр (толщина 4,5 мм).

Сотовый поликарбонат для строительства парников

Преимущества поликарбоната:

• Прочность. Поликарбонат может выдерживать большие нагрузки и противостоять механическим воздействиям. Его прочность в 200 раз превышает прочность стекла.
• Светопроницаемость. Данный материал может пропускать до 90% рассеянного солнечного света, необходимого для высаженной рассады. При этом защищает растения от пагубного воздействия УФ-лучей.
• Теплопроводность. Листы поликарбоната обладают прекрасными теплоизоляционными свойствами, что очень важно для стационарного парника.
• Устойчивость к температурным перепадам. Выдерживает температуру от -40 до +60°С.
• Жёсткость конструкции. Поликарбонат имеет внутренние рёбра, которые позволяют обеспечивать необходимую прочность и при этом данный материал легко и просто сгибается.
• Лёгкость. Листы поликарбоната достаточно лёгкие, поэтому при строительстве парника нет необходимости заливать мощный глубокий фундамент и использовать тяжёлые материалы для сборки каркаса.
• Простота обработки. Поликарбонат легко режется обычным строительным ножом и быстро просверливается дрелью.
• Небольшой вес. Поликарбонат в несколько раз легче стекла, что существенно упрощает процесс транспортировки и монтажа конструкции.
• Простота ухода. Так как поликарбонат имеет пылеотталкивающую поверхность, то убрать загрязнения можно с помощью обычной воды.
• Огнестойкость. При возгорании материал начинает просто оплавляться.

Недостатки сотового поликарбоната

• Низкая устойчивость к физическим воздействиям. Поверхность листов можно легко поцарапать и повредить верхний защитный слой.
• Может расширяться под воздействием высоких температур, поэтому данный факт необходимо учитывать при установке листов на каркас парника или теплицы. Необходимо просто оставить зазор в несколько миллиметров между листами.
• С течением времени поликарбонат желтеет (выгорает) и происходит это под действием солнечных лучей.

На заметку мастерам. Многие считают, что поликарбонат менее долговечен, чем стекло. Со временем внутрь «сот» попадает грязь, пыль и вода, которые становятся причиной появления тёмных разводов, роста грибка, водорослей и плесени. Материал теряет свою прозрачность. Для того чтобы этого не случилось, необходимо тщательно заделывать все стыки, отверстия и места крепления листов к конструкции парника. Сделать это можно с помощью силиконового герметика и алюминиевой ленты.

Виды парников из сотового поликарбоната

По типу расположения на грунте парники могут быть надземными и углублёнными.

1. Углублённые конструкции лучше и дольше сохраняют тепло и не требуют большого количества топлива или электроэнергии на их обогрев. Такие парники представляют собой траншею определённого размера, которая имеет верхнюю деревянную, металлическую, кирпичную или железобетонную обвязку. Но так как теплопроводность всех перечисленных материалов кроме дерева слишком высока, то парники из этих материалов не смогут длительное время поддерживать необходимую температуру внутри конструкции, а будут наоборот выступать проводниками холода. Углублённые парники могут иметь односкатную, двухскатную или арочную крышу.

   Углублённый парник с двускатной крышей

— Односкатные конструкции имеют название «Русские парники».

— Двухскатные «Бельгийские» предназначены для выращивания высоких растений.

1. Надземные конструкции также называют переносными. Перегной в них располагается в нижней части коробки, а грунт сверху. Когда удобрение полностью перегнивает, земля осыпается и содержимое парника надо менять. Надземные парники намного холоднее углублённых, поэтому они не могут сохранять тепло в первые месяцы весны, учитывая наш климат. Но их можно использовать в конце мая для защиты рассады от холода или выращивания ранних овощей и зелени. Обычно парники из поликарбоната строятся наземного типа, но при необходимости можно построить углублённый вариант с арочной крышкой.

   Надземный парник из поликарбоната

2. Стационарные парники бывают с односкатной, двухскатной и арочной кровлей. Устанавливаются на различные виды фундамента: ленточный, брусовый, каменный или кирпичный. Такие конструкции нуждаются в дополнительной системе отопления и освещения при использовании в холодное время года.

   Стационарный парник из поликарбоната на ленточном фундаменте

Галерея: конструкции парников с использованием поликарбоната

Подготовка к строительству: чертежи, устройство внутреннего пространства, размеры

Перед началом строительства теплицы необходимо определиться с её точными размерами и выбрать тип фундамента. При составлении чертежа или схемы надо учитывать, что обычный лист поликарбоната выпускается размером 2,1х6 метра, так как это в будущем поможет избежать обрезки лишнего профиля и самого покрытия каркаса.

При таком размере материала мы можем получить:

Четыре листа — 2,1х1,5 метра, из которых можно построить теплицу размером 4,2х1,5; 2,1х1,5; 2,1х6 метра. Вариантов большое количество в зависимости от размеров выбранного участка.

Ширина парника зависит от угла наклона ската кровли при условии использования одного обрезанного листа в качестве перекрытия. Высота парника 1,5 метра. Если фундамент мы приподнимем на 20 см, то конструкция будет уже 1,7 метра, не учитывая высоты до конька.

Чертёж каркаса парника из металлического профиля и поликарбоната

Схема внутреннего пространства парника

Расположение растений внутри парника является первостепенной задачей, которую необходимо определить перед выбором размеров конструкции. Вначале распределите грядки, их количество и ширину дорожки, а затем определяйтесь с размерами парника.

Расположение грядок внутри парника

Также важно учитывать месторасположение парника относительно солнца на вашем участке. Чем больше света, тем больше солнечного тепла будут получать растения и тем меньше будут расходы на отопление.

Совет! При работе с поликарбонатом необходимо обратить внимание на рёбра жёсткости, так как лист можно легко согнуть в одну сторону и нельзя в другую. Зная такие качества материала, вы сможете правильно построить каркас.

Выбор материала для монтажа каркаса: советы по выбору

Для сооружения каркаса рекомендуем выбрать металлический профиль. Можно использовать деревянный брус, но он нуждается в дополнительной обработке антисептическими и противогрибковыми средствами.

По желанию можно взять металлический уголок и профильные квадратные трубы. Но данный материал более дорогостоящий и требует проведения сварочных работ.

Металлический профиль ГКЛ прочный и долговечный, с ним легко работать и он не нуждается в дополнительном уходе и обработке.

Металлический профиль для каркаса парника из поликарбоната

Многие считают, что профиль не сможет выдержать большой пласт снега (более 50 см), но если вы собираетесь выращивать овощи в течение всего года, то это предполагает, что вы будете регулярно убирать мокрый снег с крыши, иначе растения не получат солнечного света.

Мы предлагаем чертёж парника из поликарбоната, но каждый сможет при необходимости сделать свои расчёты и исходя из них начать строительство каркаса.

Чертёж каркаса парника из металлопрофиля — вид сбоку

Как не ошибиться при покупке поликарбоната

Выбирая материал, не полагайтесь на рекомендации продавца. При покупке поликарбоната обязательно возьмите с собой штангенциркуль, которым вы сможете на месте замерить толщину листа. Она должна быть не меньше 4 миллиметров, иначе брать его не рекомендуем, так как парник из такого материала будет недолговечным.

Сотовый поликарбонат для парника 8 мм

Также по возможности надо взвесить один лист размером 2,1х6 метра и если его масса меньше 10 килограмм, то он является облегчённым вариантом, который также не подходит для строительства уличной конструкции. Это дешёвый облегчённый низкокачественный поликарбонат.

Расчёт количества материала и инструменты для работы

Для сборки металлического каркаса нам потребуется:

• Металлопрофиль — сечением 50х40 мм. Нам понадобится два типа профиля: стоечный «ПС» и направляющий «ПН». Количество рассчитывается исходя из размеров парника.

Так как направляющий металлический профиль несколько шире стоечного, то при их соединении получится достаточно плотный корпус каркаса. Горизонтальные детали конструкции выполняются из профиля ПН.

Как показано на чертеже большое внимание уделяется при устройстве каркаса рёбрам жёсткости, поэтому здесь присутствует множество элементов треугольной формы. Специалисты знают, что это говорит о том, что парник будет прочным и устойчивым.

• В качестве креплений можно использовать саморезы или клёпки. Саморезы рекомендуется использовать, если в будущем вы захотите разобрать парник или перенести его в другое место. Для крепления каркаса берём саморезы — 4,2х16 с круглой плоской шляпкой.
• Для фундамента нам потребуется кирпич, цемент, песок и мелкий гравий. Для гидроизоляции — рубероид.

Инструменты:

• Шуруповёрт электрический;
• Специальные ножницы для резки профиля;
• Рулетка на 10 метров;
• Строительный уровень.

Пошаговая инструкция по сооружению парника с фундаментом из кирпича своими руками

1. Устройство фундамента. Для того чтобы парник служил не один десяток лет фундамент из кирпича должен быть устроен правильно.
2. Начинаем с заливки подушки и для этого размечаем место, где будет находиться парник. Копаем траншею, снимая верхний пласт грунта (около 20–25 см), засыпаем слоем мелкого гравия и хорошо утрамбовываем его, чтобы слой получился не менее 5 см. Таким образом, мы защитим фундамент от пучинистости грунта.

   Разметка места для устройства фундамента

3. Делаем бетонный раствор из цемента, хорошо промытого песка и гравия в пропорции: 1:3:5. Фракция гравия должна быть 10–50 мм. Приготовленной смесью бетона заливаем выкопанную траншею для создания подушки. Через 2 недели можно будет укладывать сам фундамент.

   Кирпичный фундамент с подушкой

4. Перед укладкой фундамента необходимо сделать на подушке гидроизоляцию из рубероида или битума, так как кирпич будет разрушаться под воздействием влаги.

   Гидроизоляция фундамента для парника

5. При укладке кирпичной кладки необходимо сразу же вмонтировать все необходимые элементы крепления парника в нужных местах. Это могут быть металлические уголки, арматура или другие крепления для каркаса.
6. Кирпич укладываем с перевязкой, заполняя все пространство между ним раствором, во избежание будущих теплопотерь и проникновения холодного воздуха в помещение парника. Для стандартной теплицы будет достаточно двух или трёх рядов кирпичей.

   Кладка кирпича с перевязкой

7. Сборка каркаса. Нарезаем профиль необходимой длины и с помощью саморезов или клёпок собираем первую часть конструкции, как показано на чертеже.

   Собираем часть каркаса парника

8. Делаем контрольные замеры и если они точные, то весь остальной профиль мы нарезаем на такие же элементы.

   Установка передней части каркаса

9. Собираем все части каркаса на ровной горизонтальной поверхности, чтобы не было перекосов и деформации конструкции. Когда все элементы готовы мы собираем их в единое целое.

   Установка каркаса парника на фундамент

10. Крепление листов поликарбоната. Есть несколько способов крепления поликарбоната на каркас парника. Какой из них выбрать решать вам, а мы рассмотрим их все.

    Крепление для поликарбоната встык

11. Крепление с помощью накладок. На каркас сверху конструкции парника в местах прилегания листов мы укладываем резиновые полоски, а на них сам поликарбонат.
12. Сверху на место стыковки кладём накладки из металла и прикручиваем их саморезами, которые будут проходить между рядом лежащими листами сквозь резиновую прокладку. В качестве дополнительной герметизации швов обрабатываем их герметиком.
13. Способ второй с помощью Н-профиля. Используем Н-профиль, который бывает разъёмным и неразъемным. На рисунке внизу мы видим, как происходит крепление листов с помощью разъёмного профиля.

    Крепление поликарбоната разъемное

14. На фото показано, как происходит неразъемное крепление. В обоих случаях для большей герметичности также необходимо использовать резиновые прокладки.

    Неразъёмное крепление поликарбоната

Советы мастерам по креплению и монтажу листов

Если необходимо установить лист поликарбоната с прохождением через него саморезов, то рекомендуем использовать термошайбы. Они помогут убрать «холодный» мостик между креплением и самим покрытием парника, а также послужат дополнительным элементом герметизации.

Термошайба для крепления поликарбоната

Отверстие в листе надо делать на несколько миллиметров больше размера самореза для того, чтобы компенсировать последующее расширение материала под действием высоких температур.

Термошайбы производятся также из поликарбоната, и срок их эксплуатации превышает 15 лет.

Расстояние между креплениями саморезов каждый мастер должен определить самостоятельно. Но не стоит слишком «частить», так как это может привести к преждевременному разрушению материала.

Для того чтобы в процессе эксплуатации парника вода не попадала внутрь сот поликарбоната необходимо при монтаже хорошо изолировать боковые грани среза.

Изоляция среза боковых граней поликарбоната

Лучше всего вставить в лист П-профиль или укладывать листы внахлёст, а затем проклеивать срезы специальным скотчем.

Скотч для герметизации среза поликарбоната

Строить парник рекомендуют в конце ноября или в начале марта, так как в это время на участке нет практически никаких растений, и на улице стоит температура, которая необходима для укладки поликарбоната (от +10 до +12°С). Если температура воздуха будет слишком высокой во время укладки листов поликарбоната, то во время похолодания материал уменьшится, и между стыками появятся большие щели. Также и при слишком низких температурах работать с поликарбонатом не стоит, так как с приходом тепла листы расширятся и могут существенно деформироваться.

Видео: Как построить конструкцию часть 1

Видео: Как построить конструкцию часть 2

Видео: Как построить конструкцию часть 3

Парник из поликарбоната с металлическим каркасом прослужит вам долгие годы. В течение 365-ти дней в году вы сможете высаживать свои любимые овощи, ягоды и даже фрукты и наслаждаться свежими салатами и компотами в холодные зимние дни. Сделав стационарный парник своими руками, вы будете уверены в его прочности и надёжности в отличие от готовых заводских изделий, которые порой не удовлетворяют требования дачников и не соответствуют их ожиданиям.

Теплица из поликарбоната своими руками. 800 фото, чертежи, пошаговые инструкции

как сделать теплицу своими руками из поликарбоната

Из-за конкурентных преимуществ, которыми обладает поликарбонат, теплицы из поликарбоната стали очень популярными. Этот материал обеспечивает все качества, необходимые в теплице, такие как прозрачность, долговечность, прочность и долгий срок службы. Что еще важно, сделать теплицу из поликарбоната своими руками намного проще, этот материал имеет небольшой вес, поэтому его легко переносить, транспортировать и устанавливать.

Легкость переноски помогает легко закреплять листы, что облегчает и ускоряет установку. Кроме того, вам не нужны специальные инструменты для резки этих листов. Их можно легко разрезать с помощью острых ножниц или дисковых пил. В общем, преимуществ масса. В этой статье представлено несколько примеров, как сделать теплицу из поликарбоната, подготовить фундамент, настелить панели, сделать двери в теплице из поликарбоната. Все примеры с пошаговыми фото, есть чертежи, схемы и советы по выбору места и технике безопасности.



Как построить теплицу из поликарбоната

В последние годы теплицы из поликарбоната становятся все более популярными и, по-видимому, обгоняют стекло в качестве основного материала, которое раньше являлось приоритетным для такого типа конструкций. Поликарбонат дешевле и обладает удивительным качеством теплоизоляции, благодаря чему затраты на обогрев минимальные, потому что нет необходимости в установки какого-либо традиционного охлаждающего устройства, потребляющего много энергии. Из этого пошагового руководства вы узнаете, как построить теплицу из поликарбоната своими руками с ломаной или как называют мансардной крышей

Материалы:

• 3 бруска 2×4 длиной 10 футов (348 см) для задней стенки
• 5 брусков 2×4 длиной 12 футов (365 см) для боков
• 32 бруска 2×4 длиной 8 футов (244 см)
• 11 — 12 футов (335 – 365 см) длиной и 26 » (65 см ) шириной стандартные гофрированные поликарбонатные парниковые панели
• 1 — 8 футов (30 – 245 см) длиной, 26 » (65 см) шириной поликарбонат для дверей
• 3 – 12 футовые (90 – 365 см) жестяные панели (использование по бокам и спине)
• 1 – 8 футовая (30 – 245 см) жестяная панель (использование спереди)
• Жестяные шурупы
• 28 — 4 ‘(122 см) длинные ребристые полосы

Чтобы ознакомится с инструкцией, перейдите на сайт по ссылке под галереей, где вы найдете список материалов и инструментов, письменные инструкции и видео. Ниже смотрите мастер класс на пошаговых фото, которые включают чертежи теплицы из поликарбоната, схемы с размерами и фото основных этапов сборки конструкции.

Во второй части на пошаговых показано, как сделать двери для теплицы.

Источник фото: www.ana-white.com/2012/05/plans/barn-greenhouse

Как сделать дверь теплицы

Подобрать дверь для теплицы, которая будет соответствовать вашему дизайну, может оказаться затруднительным. Если у вас есть инструменты и базовые знания по деревообработке, вы можете сделать двери для теплицы своими руками, как описано в этой пошаговой инструкции. Прочитать про этапы изготовления двери можно на сайте, ссылку найдете под галереей.

Ниже смотрите мастер класс в картинках на пошаговых фотографиях, все нарисовано очень красиво и довольно подробно.

Источник фото: www.wikihow.com/Build-a-Greenhouse-Door

Теплица из поликарбоната 3 на 3,5 м своими руками

Что вам нужно, чтобы построить теплицу из поликарбоната своими руками, зависит от  конкретного дизайна.

Если вы, как в данном случае, используете Google Sketchup, то вы сможете изменить размеры и получить конкретный и точный список того, сколько именно материалов, древесины и поликарбоната вам понадобится.

В противном случае можете использовать представленный здесь дизайн. Под галереей есть ссылка на сайт первоисточника, воспользуйтесь ей и узнайте, что вам понадобится для данного дизайна. Размеры теплицы из поликарбоната 10 футов (348 см) в ширину и 12 футов(365 см) в длину с крышей в стиле гамбрел. Обязательно посмотрите видео этого проекта — это отличное видео, которое поможет лучше объяснить некоторые этапы сборки теплицы из поликарбоната своими руками. Ниже представлены пошаговые фото.

Источник фото: www.instructables.com/id/DIY-GreenHouse-Build-Solid-Structure/

Деревянная теплица из поликарбоната

Вот пример, как построить симпатичный домик – деревянную теплицу под поликарбонат своими руками.

Ниже в галерее на пошаговых фото показаны основные этапы сборки и оборудования теплицы. По ним тяжело понять нюансы строительства, но вы можете воспользоваться ссылкой и прочитать на сайте подробную инструкцию, с описанием не только изготовления теплицы из поликарбоната, но и несколько советов по обустройству участка.

Источник фото: www.instructables.com/id/Greenhouse-Improvement/

Чертеж теплицы из поликарбоната с размерами

Здесь на чертежах и схемах показано, как собрать теплицу из поликарбоната с ломаной мансардной крышей. Если хотите узнать больше о строительстве красивой и небольшой теплицы, посетите сайт первоисточника и прочитайте подробную инструкцию. Следуйте инструкциям и обратите внимание на схемы, с помощью которых сможете построить теплицу, даже если вы новичок в столярном деле. Тщательно выбирайте место, так как теплица должна получать не менее 8 часов света каждый день.

A  — 2 бруска 2 × 4  длиной 144″(368 см) , 7 штук — длиной 33″(84 см)
B — 1 доска 2 × 4 — длиной 113 ″(338 см), 4 шт. — длиной 33 ″(84 см), 2 шт. — длиной 36 1/2 ″(91 см), 2 шт. — длиной 76 1/4 ″(194 см), 1 шт. — длиной 40 ″ (102 см) передняя стена
C  — 2 доски 2 × 4 — длиной 113″(338 см), 7 штук — длиной 33″(84 см)  задняя стенка
D  — 14 досок 2 × 4 длиной 48″(122 см) , 4 штуки длиной 41 1/2″(106 см) , 10 штук длиной 40 3/4″(102 см)
E  — 1 шт. 2 × 4 — длиной 141 ″ (358 см)
F  — 1 доска 2 × 4 — длиной 36 ″(91 см), 2 части 35 1/2 ″(90 см), 2 части 43 1/2 ″(110 см)
G  — 2 доски 2 × 4 длиной 117 «(297 см), 2 шт — 120″(305 см), 4 шт — 39 3/4 «(101 см)
H — 2 доски 2 × 4 — длиной 37″(94 см), 2 штуки длиной 69 1/4″(176 см), 1 шт.  длиной 30″(76 см) Двери

Источник фото: howtospecialist.com/garden/greenhouse/barn-greenhouse-plans/#more-14016

Схема чертеж теплицы Митлайдера

Если вы хотите построить теплицу Митлайдера из поликарбоната, чтобы сохранить растения в холодные зимы и для выращивания овощей, то перед началом строительства важно учесть все нюансы. Теплица должна располагаться так, чтобы большую часть дня получать больше солнечного света. Именно такую конструкцию разработал Джейкоб Митлайдер, американский эксперт по земледелию. Здесь представлен чертеж теплицы, которую у нас еще называют «американка».

A — 4 бруска 4 × 4, два  длиной 120 дюймов (305 см) и два 168 дюймов (427 см)
B — 4 доски 2 × 4, две длиной 113 дюймов (287 см) и две 168  дюймов (427 см)
B — 24 доски 2 × 4 длиной 72 дюйма (183 см)
С — 8 досок 2 × 4 длиной 87 1/2” (222 см) и 8  длиной 6”(15 см)
D — 28 брусков 2 × 2, из них 14 длиной 14 ”(35 см)и 14 длиной 22” (56 см)
E — 2 бруска 2 × 3 длиной 36”(91 см), 2 бруска 2 × 4  длиной 69”(175 см), 1 шт. длиной 33”(84 см)  F — 500 кв. футов (150кв.м) поликарбонатных листов  FOIL
500 штук 2 1/2 ″ (6,5 см) винтов

Источник фото: howtospecialist.com/garden/greenhouse/free-greenhouse-plans/

Теплица под поликарбонат чертеж

Чтобы выращивать собственные овощи, посмотрите чертеж теплицы под поликарбонат своими руками. Эта конструкция достаточно большая для небольшой семьи, особенно если выращиваете овощи в качестве хобби. Здесь имеется две большие двери и четыре вентиляционных отверстия. Убедитесь, что выбрали правильное место для теплицы, так как растения должны получать много естественного света, даже в зимние дни. Колья удерживают каркас теплицы, если живете в районе с сильным ветром.

Распиловка деталей с размерами

A  — 4 бруска 4 × 4 — база длиной 96″ (244 см)
B  — 8 брусков 2 × 2 длиной 16 ″ (41 см)
C  — 2 бруска 2 × 4 длиной 89″ (226 см), 4 бруска длиной 72″(183 см)
D  — 2 бруска 2 × 4 длиной 96″(244 см), 5 штук — длиной 72″(183 см), 4 штуки — длиной 22 1/2″(57 см)  Е  — 2 бруска 2 × 4 длиной 18 » (46 см), 10 штук — 53 3/4″(136 см), 1 часть 2 × 6 длина 96 «(244 см) длинные  стропила
F  — 2 бруска 2 × 2 — длиной 22 1/2 ″(57 см), 2 шт. — длиной 19 1/2 ″(50 см), 2 бруска 1 × 2 — длиной 22 1/2 ″(57 см), 2 шт. — 19 1/2 ″ (50 см)
G  — 2 бруска 2 × 2  длиной 36 ″(91 см), 2 шт.  длиной 69 ″(175 см), 1 шт. — длиной 33 ″(84 см), 2 бруска 1 × 2 — длиной 36 ″(91 см), 2 шт. длиной 69 ″(175 см), 1 шт. — 33″(84 см) 2x дверь
H  — 18 шт. 1 × 2 длина 72″(182 см), 9 штук 96″(244 см), 10 штук 52 1/4″(132 см)

Источник фото: howtospecialist.com/garden/greenhouse/8×8-greenhouse-plans-step-by-step-guide/#more-22669

Дальше представлены чертежи, как сделать крышу для теплицы под поликарбонат, вентиляционные отверстия и дверные планы.
Умный совет:  Вы можете установить автоматические вентиляционные открыватели.

Источник фото: howtospecialist.com/garden/greenhouse/8×8-greenhouse-roof-vents-and-door-plans/

Вот еще чертеж теплицы под поликарбонат 8’x8 ′(244 х 244 см)

Если вы когда-нибудь думали о строительстве теплицы, но понимали, что может понадобиться помощь, тогда эти чертежи теплицы из поликарбоната именно для вас. Можете прочитать пошаговые инструкции на сайте и просмотреть чертежи с размерами и схемы на фотографиях в галерее.

Источник фото: www.construct101.com/greenhouse-plans-8×8/

Чертежи теплицы из поликарбоната

Как построить теплицу из поликарбоната

Хотите сделать серьезные инвестиции в свой огород, то есть заниматься выращиванием овощей профессионально? Вот хороший пример, как построить теплицу из поликарбоната. Это надежная и прочная конструкция, которая прослужит вам долгие годы. Конечно, не дешево — но выполнимо. Проекты всегда стоят вдвое дороже, выглядят вдвое дешевле и занимают вдвое больше времени, чем вы ожидаете. Пошаговых фотографий, как сделать эту теплицу не много, но вы можете воспользоваться ссылкой под галереей и посетить сайт автора этого проекта, где в инструкции все описано очень подробно.

В проекте использовались:

• 4 бетонных блока
• 2 доски 2х4 длиной 3,5 м
• 4 доски 2х4 длиной 5 метров
• 16 досок 2×4 длиной 2,5 метра
• 21  лист 365 см парниковых панелей из поликарбоната
• 4  листа 250 см парниковых панелей из поликарбоната

Как Сделать Теплицу Из Поликарбоната Своими Руками Правильно



Все большее количество людей устанавливает на своих приусадебных участках теплицы. Выгода от использования данных конструкций очевидна.

Можно вырастить рассаду с последующим переносом ее в грунт, что позволяет получать ранние овощи со своего участка, а можно вообще выращивать овощи и зелень круглый год, не зависимо от погодных условий.

Содержание статьи

Выбор теплицы – правильный выбор

Имеющиеся в продаже теплицы, не всегда отвечают требованиям садоводов любителей. Поэтому одним из самых лучших вариантов устройство теплицы на собственном участке является возведение данной конструкции своими собственными силами.

Материал для устройства теплицы

Перед тем как приступить к строительству теплицы, необходимо решить вопрос с материалом, из которого она будет устроена. Рассматривая современные материалы для устройства теплиц, особо хочется выделить листы сотового поликарбоната.

Чем примечателен данный материал?

• Прочностью. Листы поликарбоната хорошо выдерживают нагрузку и достаточно эффективно противостоят механическому воздействию.
• Светопроницаемость данного материала составляет 90%. Для теплицы это более чем достаточно.
• Устройство листов сотового поликарбоната образует своеобразную воздушную прослойку, которая является хорошим теплоизолятором.
• Внутренние ребра обеспечивают достаточную жесткость конструкции и при этом лист довольно легко можно согнуть.
• Легкость данного материала позволяет обходиться без устройства мощного фундамента и тяжелого каркаса жесткости.

Как видим, плюсов предостаточно.

Размер и форма – решение вопроса

Перейдем к главному вопросу — как построить теплицу из поликарбоната своими руками?

Без четкого плана и чертежей тут не обойтись. Но вначале необходимо решить вопрос с размерами и формой будущей теплицы.

Что касаемо размеров, данный вопрос напрямую связан с вашими пожеланиями, возможностями и размерами участка. Поэтому мы не станем заострять свое внимание на нем, это решать вам.

А вот насчет формы будущего строения, этот вопрос необходимо рассмотреть более детально.

• Просматривая информацию об устройстве теплицы из поликарбоната своими руками, видео ролики и фотографии разнообразных конструкций, можно заметить, что показывают они в основном теплицы в виде арок.
• Как многие заметили, предлагаемые в продаже теплицы имеют арочную форму.
• Более заинтересованные читатели заметили, что в рекомендациях  на тему как выполнить строительство теплицы из поликарбоната своими руками, выделяется две конкретные формы, это арочная конструкция и с прямыми стенами.

Теплица с прямыми стенками.

Скорость сборки не главное

Арочная промышленная теплица.

Описывая первую и вторую конструкцию, как правило, хвалят первый вариант гораздо больше второго.

В заслугу первого, арочного, в основном ставится:

• Простота в сооружении. Согнул лист и закрепил.
• Отсутствие большого количества элементов каркаса прочности.
• Хорошую сопротивляемость конструкции к снеговой нагрузке.

Все сказано правильно и верно. Но если обратить внимание на описываемые достоинства данного сооружения, вы не найдете ни слова о функциональных способностях данной конструкции.

Иными словами рекомендации говорят, что сборка теплицы из поликарбоната своими руками, при арочной форме, обойдется вам намного легче и выполнить ее намного быстрей.

Так стоп. У нас есть вопрос. Мы что, участвуем в соревновании на скорость сборки теплиц?

Или мы строим теплицу из поликарбоната, которая должна выполнять функции на все 100%?

На данный вопрос ответа вы не получите, по одной простой причине, арочная форма теплицы хоть и собирается гораздо быстрей и при минимальном каркасе жесткости хорошо выдерживает внешнюю нагрузку, но по своим функциональным качествам, а именно обеспечению растений достаточным теплом и светом, намного проигрывает аналогичной теплице с прямыми стенками.

Неправильная форма

При одинаковом размере, вы затратите гораздо больше средств на обогрев арочной теплицы, чем на обогрев теплицы с ровными стенками.

Все дело в светопропускной способности согнутого и прямого листа поликарбоната. В данной статье мы не станем углубленно рассматривать данный вопрос, тем более на страницах нашего ресурса в одной из статей мы подробно описывали эффект отражения фотонов света согнутой поверхность.

Наша справка – данная рекомендация не относится к теплицам большой площади. Так как при их сооружении поликарбонат сгибается на небольшой радиус и отражательная способность в данном случае является минимальной.

Иными словами, сегодня мы будем строить теплицу не на скорость возведения, а на получение функциональной теплицы, в которой мы будем выращивать овощи и зелень при минимальных затратах.

При выборе формы нужно учесть одну особенность поликарбоната, а именно то, что в изогнутом виде он отражает больше солнечных лучей чем в прямом. Поэтому в теплице с прямыми стенами будет теплей, что поспособствует лучшему развитию растений, особенно если дополнительный обогрев не предусмотрен.

Строительство теплицы своими руками

С чего начать?

Размер материала имеет значение

В первую нам потребуются, для устройства теплицы из поликарбоната своими руками, чертежи и все необходимые материалы и инструмент.

• Чтобы сделать чертеж теплицы, в первую очередь необходимо определиться с ее размером.
• Определяя размер, учтите, что стандартный лист поликарбоната имеет размер 2100Х6000 мм.
• Составляя чертеж, важно учитывать данный факт, этим самым вы избежите лишней обрезки.

Имея данный размер как можно поступить?

• Можно получить 4 листа с размером 2100Х1500 мм.
•  В итоге можно устроить  теплицу  с размером прямой стены 4200Х1500 мм.
• Или 2100Х1500, вариантов множество.
• Ширина сооружения будет напрямую зависеть от величины наклона ската крыши, это при условии, если на его перекрытие используется один обрезанный лист.

Что касается высоты.

• В данном случае она составляет 1500мм.
• Если приподнять фундамент на 200 мм, высота прямой стены будет уже 1700 мм, это без учета высоты до конька.

Внутренняя планировка – первостепенная задача

Мы не старались предложить вам определенный размер для обустройства теплицы.

Мы просто рассмотрели общий принцип устройства с получением, при монтаже, минимального количества отходов поликарбонатного листа.

Думаем, принцип понятен.

• Когда проектируется теплица из поликарбоната, схема внутреннего расположения растений также важна.
• Поэтому сначала распределите ваши культуры внутри, и только после этого можно выполнить чертеж всего строения.
• Устраивая теплицу, позаботьтесь о ее ориентации относительно положения солнца в вашем регионе.
• Чем больше света, а значит тепла вы получаете от солнца, тем меньше затрат на поддержание нужной температуры внутри теплицы, а также это положительно сказывается на росте растений и их созревании.

Важно – работая с листами поликарбоната, обратите внимание на положение ребер жесткости. Лист поликарбоната сравнительно легко согнуть в одном направлении и совсем невозможно в другом. Знание этого позволит вам правильно устроить несущий каркас теплицы.

Выбор материала каркаса

Все основные вопросы решены, настала очередь материала.

• Для каркаса лучше всего использовать металлический профиль.
• Использование деревянного бруса также возможно, но он потребует дополнительной обработки от сырости и прослужит не так долго как металлический профиль.
• Иногда для каркаса используется металлический уголок и трубы.
• Работа с данным материалом требует использование сварки.
• Сварочные работы под силу не каждому, да и сварочный аппарат есть не в каждом хозяйстве, а собирать тепличный каркас из данного материала с использованием крепежа довольно долгое и утомительное занятие.

Выбор сделан

Поэтому мы предлагаем вам использовать металлический профиль, который обычно используется для монтажа листов ГКЛ.

• Преимущество данного профиля в легкости и долговечности.
• Работать с ним легко и просто.

У многих может создаться вопрос, а выдержит ли теплица из данного профиля большую снеговую нагрузку?

Мы не говорим, что данная теплица способна выдержать пласт снега толщиной свыше 500 мм, но если вы собираетесь выращивать растения круглый год, это предполагает то, что вы будете очищать крышу от снега. В противном случае солнца вашим растениям не видать.

Чертежи наши – размеры ваши

Понимая всю сложность разработки данной конструкции без необходимого опыта, мы решили данный вопрос следующим образом.

• Ниже приведена теплица из поликарбоната своими руками, чертежи без размеров.
• Вам останется только установить требуемые вам размеры и приступить к работе.

Профиль для каркаса – размер и форма

• Для сборки данной конструкции используется профиль сечения 50Х40 мм.
• Поэтому необходимо приобрести два профиля стоечного ПС и направляющего ПН.
• Направляющий профиль немного шире стоечного.
• Соединение этих двух профилей получится плотным.
• Все горизонтальные элементы каркаса необходимо выполнить с помощью профиля ПН.

Прочность на высоте

Не надо сомневаться в прочности данной конструкции.

Как видно из чертежа, особое внимание уделено ребрам жесткости.

• Обратите внимание, в данной конструкции присутствует большое количество треугольных элементов.
• Специалистам это говорит о том, что после сборки данная конструкция будет обладать достаточной прочностью и жесткостью.

Крепеж – выбор за вами

С конструкцией и материалом для каркаса разобрались, настала очередь крепления данных элементов.

Тут есть два пути:

• Саморезы
• Клепка

Оба способа хороши, но использование саморезов предпочтительней в том случае, когда вы планируете в дальнейшем переделывать вашу конструкцию или демонтировать ее для переноса в другое место.

Этот вопрос решать вам самим. Что касается размеров саморезов, в продаже имеются саморезы размером 4.2Х16 с плоской шляпкой. Они лучше всего подойдут для такой работы.

Инструмент для работы

Для работы потребуется следующий инструмент:

• Электрический шуруповерт
• Ножницы прямого реза по металлу
• Рулетка
• Уровень

Фундамент – вопрос решаем

На фундаменте для данной теплицы, мы не будем подробно останавливаться. Статьи по устройству фундамента есть на страницах нашего ресурса (см. Фундамент для теплицы из поликарбоната).

Также мы не станем детально рассматривать вопрос, как установить теплицу из поликарбоната своими руками на фундамент.

Наша сегодняшняя задача — это сборка теплицы.

Сборка каркаса теплицы

Собирать данную конструкцию необходимо следующим образом:

• Нарежьте профиль нужной длины для одного каркаса
• С помощью саморезов или клепки соберите первый каркас
• Кто сталкивался с ГКЛ, для него это не составит большого труда. В любом случае, если руки на нужном месте, собрать такой каркас не составит больших проблем.

Способ соединения профиля.

• Внимательно измерьте полученный каркас.
• Убедившись, что все правильно, нарежьте весь закупленный профиль по требуемому размеру для всех остальных частей.
• Соберите все детали каркаса.

Сборка каркаса.

• Теперь можно соединить отдельные собранные элементы каркаса в единый каркас.

Способ крепления каркаса.

Каркас для теплицы своими руками из поликарбоната готов.

Срок службы профиля ГКЛ

Маленькое отступление. Некоторые люди считают, что металлический профиль ГКЛ не прослужит долго.

Мотивируется это тем, что при резке и сверлении нарушается наружное, защитное покрытие в которое попадает влага и в этих местах может возникнуть коррозия способствующая разрушению профиля.

Наша справка — это полное заблуждение. Металлический профиль специально предназначен для того чтобы его можно было резать и сверлить. На его долговечность это ни сколько не влияет. Если листы поликарбоната рассчитаны на эксплуатацию в течение 15 лет, каркас теплицы из профиля для ГКЛ прослужит не меньше.

Крепим листы поликарбоната

Монтаж теплицы из поликарбоната своими руками предполагает монтаж листов поликарбоната на каркас. Давайте займемся этим.

Способов крепления поликарбонатных листов множество.

Правильное крепление – отличный результат

Насчет крепления листов поликарбоната, мнение тоже разделяются.

Одни считают, что поликарбонат для теплицы непригоден из-за того, что от перепадов температуры нарушается герметичность соединения и в образовавшиеся щели утекает теплый воздух и проникает холодный (более подробно по отоплению теплицы см. Отопление теплицы из поликарбоната).

Все опасения и предположения совершенно напрасны, все дело не в самих панелях поликарбоната, а в способе его крепления и герметизации стыков.

Способ крепления первый — накладки

В первом случае листы поликарбоната крепятся на каркас теплицы с помощью накладок.

• На каркас теплицы в местах прилегания поликарбонатных листов укладываются полоски резины.
• Далее на резиновые подкладки устанавливаются листы поликарбоната.
• Сверху на стык устанавливаются металлические накладки и закрепляются с помощью саморезов.
• Саморез проходит между двумя соседними панелями поликарбоната через резиновую подкладку.
• Для дополнительной герметичности соединения, швы можно обработать с помощью герметика.

Способ крепления второй – Н-профиль

Второй способ предполагает использование Н – образного профиля.

Н – образный профиль бывает разъемным и не разъемным.

Разъемное крепление.

Как закрепить поликарбонатный лист с помощью данного профиля прекрасно видно на рисунке. Единственное что хочется добавить, не поленитесь для лучшей герметичности и в данном случае использовать подкладки из резины.

Неразъемное крепление.

Тонкости устройства крепления и монтажа

Наш совет – если вам потребовалось прикрепить поликарбонатный лист со сквозным прохождением самореза, используйте в данном случае термошайбы. Термошайба устранит мостик холода между саморезом и листом поликарбоната и дополнительно герметизирует соединение. Отверстие в листе поликарбоната должно быть на 2 – 3 мм больше диаметра самореза, этим достигается компенсация при расширении листа поликарбоната от климатического воздействия.

Наша справка – термошайбы изготовлены из поликарбоната, срок их службы составляет 15 лет.

Шаг крепления саморезов решите самостоятельно, конечно не стоит переусердствовать и накрутить кучу саморезов, но и не стоит жадничать, всего должно быть в меру. Так же на нашем ресурсе Вы можете подробно узнать о сборке таких теплиц, как Апельсин, 2дум и Перчина.

Установка теплицы из поликарбоната своими руками на фундамент, лучше всего производить с одновременной сборкой каркаса, но иногда каркас собирается в одном месте и после переносится на подготовленное место. И тот и другой способ не противоречит сборке, за единственным исключением, сразу монтируя каркас на фундамент, вы сможете справиться с данной задачей в одиночку.
Во втором случае вам обязательно потребуются помощники.

Преимущества самодельной теплицы над готовой конструкцией

Используется множество материалов для создания теплицы, но одни из них слишком дорогие, а другие требуют наличия навыков и специального инструмента для работы с ними:

• Универсальным материалом, работа с которым проходит без затруднений, является сотовый поликарбонат.
• Таким образом, своими руками теплицу из поликарбоната сможет сделать каждый желающий.

Примечание. Важным преимуществом в пользу самостоятельного изготовления является возможность сэкономить, поскольку закупка всех материалов обойдется дешевле, чем готовая теплица из магазина.

• Нередко участок для ее установки имеет нестандартный размер, и найти готовое изделие под такие параметры невозможно.

Поэтому изготовление теплицы своими руками из поликарбоната более предпочтительно, ведь можно учесть все требования и воплотить их в жизнь.

Удачной работы вам и богатого урожая!

Теплица из поликарбоната своими руками: фундамент, сборка, обогрев. Видео

Проблемы — двигатель прогресса? Я бы и не задумывалась о строительстве теплицы из поликарбоната своими руками, если бы не случилась неприятность. В прошлом году все мои тщательно выпестованные в открытом грунте помидорчики погибли от июньского заморозка. Да, бывают аномалии в природе. Вот тогда-то я и задумалась о создании на даче уютного и теплого «дома» для своих помидоров, огурцов и других вкусностей))

Сооружаем теплицу из поликарбоната своими руками

Мне очень понравились парники и теплицы из поликарбоната: симпатичные, прочные и весьма долговечные. Да и пластик (из которого, собственно, и состоит поликарбонат) не столь хрупок, как стекло, но достаточно прозрачен. К тому же он не идёт ни в какое сравнение с полиэтиленовой пленкой, которую каждый год нужно натягивать заново.

Покупать готовую теплицу, заказывать строительство фундамента под нее, делать монтаж (привлекая специалистов) для нас дороговато. Поэтому мы решили сами соорудить скромную тепличку. Я написала небольшую шпаргалку о том, как нужно правильно строить теплицы из поликарбоната своими руками. Вдруг и вам пригодится))

Проверяем качество поликарбоната

Важно проверить качество поликарбоната самостоятельно, не полагаясь на заверения продавца. Для этого вооружитесь штангенциркулем, и прямо в магазине замерьте толщину поликарбонатного листа. Если она менее 4 мм — не берите, тепличка из такого материала долго не прослужит.

Не доверяйте заверениям продавца, проверяйте качество поликарбоната лично фото сайта sekret-inter.ru

Если есть возможность, взвесьте стандартный лист поликарбоната (600×210 см). Если его вес меньше 10 кг — не покупайте, это облегченный вариант, дешевый и не особо качественный.

А далее — все как обычно при строительстве: начинаем с фундамента. Надеюсь, с солнечным местечком для теплицы вы уже определились))

Фундамент для теплицы из поликарбоната

Есть разные виды фундамента для теплиц: деревянные, каменные, кирпичные, ленточные… Давайте я вкратце расскажу вам о наиболее популярных и простых в строительстве: фундаментах из бруса и из кирпича.

Фундамент из бруса

Самый простой и бюджетный вариант — сделать основание для теплицы из бруса сечением 50×50 мм или больше.
Соорудить фундамент из бруса очень просто. На ровную, хорошо утрамбованную площадку устанавливают опоры по размеру теплицы, на них крепят брус. А как это сделать, хорошо показано на этой фотографии:

Сделать своими руками фундамент из бруса очень просто фото сайта ogorodsadovod.com

Сразу хочу отметить, что брус нужно тщательно обработать защитным составом, можно покрыть олифой 2-3 раза. Но даже после такой обработки он прослужит не более 10 лет.

Фундамент из кирпича

Теперь давайте рассмотрим создание более долговечного фундамента под тепличку — кирпичного, который послужит вам верой и правдой более 50 лет. Кирпич укладывается на небольшую подушку из цемента или бетона. Кладка делается в несколько рядов. Количество рядов зависит от объема теплички. Тут «включите голову» и прикиньте сами, сколько рядков кирпичей нужно положить, дабы фундамент выдержал вес теплицы. Под стандартную тепличку 3 м х 6 м вполне хватит 2-3 ряда кирпича, а как это сделать, наглядно представлено на фото:

Но, какой бы фундамент вы ни сооружали, обязательно вмонтируйте в него крепления для тепличного каркаса. В роли крепления может выступить любая прочная арматура, фабричные металлические уголки и прочие металлические конструкции. К ним приваривается металлический каркас под теплицу. А если вы делаете не металлический каркас, а деревянный, то для крепления можно использовать толстый брус.

Сборка теплицы из поликарбоната

Надеюсь, размеры «домика» для овощей вы продумали заранее. Спроектировали схему в масштабе на миллиметровой бумаге. Наметили на ней места для двери и форточки для проветривания. Как могут выглядеть подобные схемы, представлено на этих фото:

Схема теплицы из поликарбоната фото сайта remontick.ru

Теперь, согласно составленной вами схеме, нужно смонтировать металлический каркас, на который вы станете крепить поликарбонатные листы.

Монтируем каркас

Для этих целей используется металлическая труба размером 20×40×2 мм (можно взять и другие размеры, но самый распространенный — этот). Если вы станете монтировать профиль самостоятельно, вам понадобится инструмент: болгарка или пила по металлу, а также сварочный аппарат для соединения углов конструкции. Если резка и сварка металла для вас проблематична, можно заказать каркас в любой мастерской, специализирующейся на изготовлении металлоизделий. В любом случае это обойдётся дешевле, нежели покупать и монтировать полностью готовую теплицу.

Шаг между элементами обрешетки теплицы должен быть минимальным (не более 50×50 см), так вся конструкция будет более прочной. Кроме того, вполне возможно построить каркас для теплицы из бруса или досок. Но, как я уже говорила — подобная теплица прослужит вам не более 10 лет.

Сборка теплицы из поликарбоната

Итак, металлический каркас готов и установлен на фундамент. Теперь крепим к профилю листы поликарбоната при помощи шурупов-саморезов. А для более эстетичного вида и устранения возможных микросквознячков, листы можно «посадить» на специальные термошайбы. Вот такие:

Термошайба для крепления поликарбоната фото сайта 4geo.ru

Листы поликарбоната укладывают на каркас внахлест (с перекрытием 6-8 см), герметично скрепляют сверху алюминиевой самоклеящейся лентой или лентой из оцинкованной стали. А внутренняя часть соединений укрепляется специальной перфорированной лентой, которая обеспечивает сток конденсата и препятствует появлению в тепличке пыли и сквозняков. Натяжение лент нужно будет отрегулировать, используя гайки и болты. В итоге у вас может получиться вот такая симпатичная теплица из поликарбоната своими руками:

Теплица из поликарбоната фото сайта mydesignclub.info

Или такая:

Симпатичная маленькая теплица из поликарбоната фото сайта www.pd.by

Теплицу мы поставили, теперь самое время подумать об обогреве.

Обогрев теплицы

Рачительным дачникам, которые высаживают рассаду в марте, дабы уже в начале июня наслаждаться свеженьким урожаем, следует позаботиться о качественном отоплении теплицы. Для этих целей идеально подойдет технический обогрев вкупе с биотопливом (конским навозом или компостом, который закладывается на днища тепличных коробов, хорошо уплотняется и выделяет тепло, перепревая). А для технического отопления теплицы следует проложить коммуникации от теплицы к общей отопительной системе дачного дома. Отопительные конвекторы нужно расположить по периметру каркаса теплицы и закольцевать между собой.

Если сделать подобное отопление проблематично, можно построить простую тепличную печку с горизонтальными трубами, проложенными по периметру теплицы (под стеллажами) и имеющими отвод на улицу. Подобная печка может быть вот такой:

А печной  дымоход можно вывести так:

Вывод дымохода от тепличной печи фото сайта teplica-exp.ru

А вот видео сборки теплицы из поликарбоната:

Мы с вами рассмотрели, как сделать теплицу из поликарбоната своими руками. Как видите, дело это непростое, несколько затратное и весьма хлопотное. Но ведь строим для себя, не так ли? Значит, стоит постараться и создать удобный дом для овощей, который ежегодно станет радовать нас отличным урожаем)
