Подъемные ворота своими руками – инструкция и чертежи

Прочные и надежные ворота — это хорошая защита автомобиля в гараже. Заводские модели часто являются стандартными и поэтому могут не соответствовать требованиям владельцев гаража. Поэтому иногда возникает потребность создать подъемные ворота своими руками.

Виды и особенности подъемных ворот своими руками

Гаражные подъемные ворота бывают двух видов:

  • Подъемно-секционные ворота. Они представляют собой полотно, состоящее из нескольких секций. При открытии конструкции оно двигается вверх и располагается горизонтально по потолку. Наполнителем секций служит пенополиуретан, обеспечивающими теплоизоляцию помещению.
  • Подъемно-поворотные ворота. Они состоят из одной створки, которая открывается в потолок. Движение полотна происходит благодаря шарнирно-рычажковому механизму.

Секционные ворота являются очень сложными для собственноручного изготовления. Единственное, что возможно — это купить комплект, собрать его и установить конструкцию самостоятельно.

А вот гаражные подъемные поворотные ворота можно создать своими руками.

Конструкция гаражных подъемных ворот своими руками

Подобные ворота имеют три составляющих:

  • Рама.
  • Подвижное полотно.
  • Открывающие элементы.

Шарнирно-рычажковый механизм бесшумно поднимает воротное полотно вверх. Компенсирующие пружины служат противовесом.

Каркас выполняется из брусьев, устанавливаемых в проем. Они могут быть деревянными или стальными.

Подвижное полотно выполняется из различных материалов. Ими могут быть утепленные сэндвич-панели, собранный щит, а также панели из дерева.

Преимущества, недостатки и сложность самостоятельного создания конструкции

Прежде чем приступить к монтажу ворот, необходимо оценить за и против самостоятельного их изготовления. Какие трудности могут возникнуть? Вот некоторые недостатки того, чтобы изготавливать подъемные ворота для гаража своими руками:

  • По окончанию работ будет видно, что открытая конструкция урезает проем на 25 см сверху.
  • При открывании ворот, они на один или полтора метра выступают наружу из гаража, поэтому подъезжать к гаражу вплотную не получится.
  • Шнур открывающего механизма является цельным, поэтому при повреждении его нужно будет менять целиком.
  • Большой вес ворот может затруднять их открытие и давать большую нагрузку на открывающий механизм.

Однако есть и ряд преимуществ, благодаря которым поворотные ворота имеют популярность:

  • Они не занимают полезную площадь гаража и не загромождают выезд.
  • Высокая защита от взлома.
  • Использование оцинкованного листа металла как покрытия щита ворот защитит его от коррозии.

Промышленные подъемные ворота

Материалы для монтажа

Для монтажа необходимы следующие материалы:

  • Брусы из дерева 120*80 мм и 100*100 мм для рамы.
  • Панели из пластика или дерева 2,5 см толщиной для полотна.
  • Уголки 4*4*0,4 см.
  • Швеллерный кронштейн 8*4*0,5 см.
  • Прут для регуляции натяжения 0,8 см диаметром.
  • Одна или две пружины диаметром 3 см.
  • Штыри, анкера, саморезы.

Для качественного проведения работ необходимы рулетка, водяной уровень, шуруповерт, лобзик, угловая шлифовальная машина, аппарат для сварочных работ и прочие инструменты.

Технология сборки подъемных ворот для гаража своими руками, чертежи

Сборка подъемных ворот своими руками по чертежу осуществляется по следующей технологии:

  1. Сборка рамы ворот из брусьев (брусья из дерева).
  2. Крепление пластинами или угольниками.
  3. Монтаж рамы в гаражный проем, фиксация штырями. Низ каркаса необходимо утопить в пол на пару сантиметров.
  4. Сборка самого полотна ворот.
  5. Сборка опоры для механизма. В одной полке делаются 3 отверстия для кронштейна, в другой — два для соединения с горизонтальными стойками.
  6. Соединение пружины и кронштейна.
  7. Изготовление шарнирного узла с помощью уголка, который приваривается между ребром рамы и центром паза для подъемного механизма.
  8. Крепление к рычагу пластины с отверстием для регуляции натяжения.
  9. Создание рельс из двух уголков. Их полки свариваются с расстоянием между их верхними частями около 5 см.
  10. Первая сторона рельса сваривается с пластиной в 8 см, с другой стороны монтируется куски швеллера около 15 см. Затем швеллер фиксируется на верхнем бруске болтом.
  11. Завершающие монтажные работы с полотном.

Подъемные роллетные ворота

Далее предоставлен чертеж подъемных ворот для гаража.

Автоматизация нюансы в работе

Выше представлена технология по самостоятельной сборке ворот, открывающихся механическим путем. Для автоматизации ворот нужно использовать специальный электропривод.

Интересные факты

  • Для автоматизации ворот можно использовать сигнализацию для авто.
  • В полотно ворот можно вставить стекла или другой светопроницаемый материал. Так днем солнечный свет будет проникать в помещение.
  • В полотне ворот можно установить дверь, через которую легко будет попадать в гараж, не поднимая всю конструкцию.

Гаражные подъемные ворота своими руками чертежи

Системы привода

Чтобы механизм начал действовать, и вращательное движение мотора передавалось на врата, необходимо установить соответствующее крепление.

Система привода состоит из нескольких элементов

Оно бывает нескольких видов:

  • кривошипно-шатунный механизм;
  • винтовая передача;
  • червячный механизм;
  • использование рейки;
  • механизм с использованием зубчатого колеса;
  • цепная передача.

Все виды передач подходят для любых ворот, даже для гаража.

Механизмы для распашных конструкций

Чтобы самодельные автоматические распашные ворота начали самостоятельно закрываться и открываться, на них необходимо установить привод рычажного или линейного типа. Последние, на первый взгляд, выглядят как автомобильный амортизатор и действуют по принципу удлинения штока привода. Механизмы рычажного типа напоминают движение руки. Их размер при работе не изменяется, а крепятся они подвижным шарниром.

Если нужно, чтобы конструкция открывалась в любую сторону, лучше использовать линейные механизмы. Но если створки навешены на кирпичные столбики, то лучше применять рычажные, так как они не столь требовательны к размещению точки опоры.

Для самостоятельного производства линейного механизма умельцы используют детали от спутниковых антенн, а также изготавливают винтовые механизмы.

Для рычажных типов передачи также используют подручные заводские средства. Ими зачастую выступают приводы от автоматических стеклоподъёмников или стеклоочистителей.

Также для самостоятельного производства часто используют редуктор от электродвигателя.

Автоматизация откатных ворот

Если нет желания самостоятельно придумывать механизм для конструкции, можно приобрести её в специализированных магазинах.

В комплект входит:

  • привод;
  • зубчатая рейка;
  • блок управления.

Как сделать распашные ворота

Изготовление распашных ворот — самой простой технологии для гаража, будет состоять из нескольких этапов. Первым делом необходимо будет подготовить все инструменты и материалы.

В качестве материалов можно взять детали уже б/у из металлолома, или же купить новые. Потребуется металлический профиль, из которого собирается рама-коробка ворот и листы металла поплотнее для самой крышки.

Сначала потребуется изготовить отдельно створки ворот из листов металла и неширокого прямоугольного профиля. Далее делается рама в виде П-образного коробка для удерживания и открывания створок.

Остается только навесить створки на основание. Подъемные ворота в гараж своими руками будет сделать сложнее.

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

Принцип действия пульта управления

Виды ворот

На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.

Подъемно-поворотная конструкция

Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.

Распашные ворота

Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.

Откатные конструкции

В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

Подъемно-секционные ворота

Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.

Роллетные ворота

Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

  • Опорная коробка.
  • Рулонное полотно.
  • Направляющие.
  • Петли.
  • Валы.
  • Регулирующие баланс пружинные системы.
  • Подвесы.
  • Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

  • Распахивающиеся (4).
  • Из сэндвич-панелей (секции, 1).
  • С подъемно-поворотным механизмом (2).
  • Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Варианты электродов

Для металла в толщину 2-3 мм используют электроды диаметром 3-4 мм. Ходовые марки — «АНО-4» и «Монолит», но последний вариант продают только с сечением 3 мм. Правда, этого вполне хватит, чтобы прогреть железо и сделать качественный крепкий шов. Плюсы: дуга не тухнет, не прерывается, стержень не прилипает к металлическим поверхностям, обмазка не отлетает. Профессиональные сварщики рекомендуют этот вариант.

«АНО-4» используют не реже «Монолита». Такие электроды отлично проваривают низкоуглеродистую сталь распространенной марки Ст3. Производители выпускают их диаметром 3, 4 и 5 мм. Их дуга устойчивая и без колебаний. Другие марки не подходят для сварки низкоуглеродистой стали. Чтобы качественно сварить ворота в гараж, покупателю желательно выбрать правильный вариант.

Электродов для ворот гаража – несколько видов

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

  • деревянные бруски высокой прочности;
  • металлические штыри хорошего качества;
  • уголки;
  • кронштейны;
  • жесткие пружины;
  • металлические прутки;
  • декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Чертеж ворот

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Монтаж гаражных ворот

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Монтаж гаражных ворот

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Изготавливаем самодельные поворотные ворота

Как уже упоминалось, конструкция таких изделий проста, и при наличии желания вы сможете сделать подъемно-поворотные ворота своими руками по чертежам и видео, или составить свои эскизы в процессе. Основными элементами этого типа устройств будут полотно, каркас и подъемная система. Для полотна можно использовать любой материал, который соответствует вашему экстерьеру. Каркас обычно делается из металлических брусьев, которые закрепляются металлическими уголками. Выбор подъемного механизма – более сложная задача. Здесь у вас есть два основных варианта:

  • Система противовесов, где через блок пропускается трос, на который крепят противовес. Если вы планируете ставить ворота большого веса, подумайте над этим вариантом – в таких случаях он максимально удобный.
  • Шарнирно-рычажный механизм – самый популярный, поскольку не имеет никаких особых требований. Одно из немногих, пожалуй, это точное выстраивание направляющих по вертикали, поскольку в обратном случае ворота будут застревать при прохождении проема.

Исходя из этого, вам понадобятся:

  • брусья для каркаса (плюс брус на потолок) и уголки для них;
  • штыри;
  • кронштейн швеллерный;
  • пружина.

Теперь вы полностью готовы к изготовлению подъемно-поворотных гаражных ворот своими руками по чертежам, которые вы предварительно составили или нашли. Сначала сделайте каркас из балок и уголков, заглубив его в бетонное основание на несколько сантиметров. Каркас крепится в проеме штырями, затем собирается полотно, которое обшивается щитом, желательно из металла. Далее в полках делаются отверстия для пружинного кронштейна и крепления к стойкам. Делаются также отверстия для швеллерного кронштейна, на который опирается пружина.

После этого вы работаете над пружиной: соединяете ее регулировочной пластиной из металла с кронштейном, делаете зацепы и добавляете регулятор натяжения внизу. Потом вы делаете и крепите шарнирный узел и пластину с отверстием на раму и торец рычага соответственно. Следующий пункт – рельсы, которые изготавливают из уголков. Одним концом рельсы приваривается к упомянутой выше пластине, а затем вы привариваете швеллер и закрепляете его на потолочном брусе.

Самое главное здесь – установить управляющие максимально горизонтально, чтобы ворота могли беспрепятственно открываться и закрываться. Так вы сделаете гаражные подъемно-поворотные ворота своими руками (Ютуб или чертежи на просторах Интернета в помощь, если вы хотите опираться на чей-то конкретный опыт). Безусловно, работать еще есть над чем – установление полотна, автоматической системы открывания и другие детали, которые, по большей части, уже просто необходимы для качественной охраны гаража.

https://youtube.com/watch?v=coP-ewSAo5I

Стоит отметить, что в случае секционных заграждений монтаж на порядок проще, чем когда вы делаете подъемно-поворотные ворота своими руками – чертежи практически и не нужны, важно только правильно рассчитывать расстояния между отверстиями и регулировать положение направляющих. Вы также сможете опираться на инструкции, которые обычно прилагаются производителями

Тем не менее такой монтаж прост, только если у вас уже есть комплект, который надо установить. Если вы еще его не приобрели и всё еще хотите сэкономить, подъемно-поворотные ворота будут лучшим выбором, ведь в этом случае вы сохраняете деньги еще и при подборе материалов.

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

  1. Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
  2. Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
  3. Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
  4. Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
  5. Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
  6. Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
  7. Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.

Не забываем следовать рекомендациям установки ворот

Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

  • Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
  • Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
  • Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.
  • Для таких конструкций можно использовать разные виды отделки и декора.
  • Подъемные ворота могут использоваться для одинарных и двойных гаражей.
  • Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.

  • Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
  • Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
  • Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Сооружение каркаса

Проем для ворот

Шаг 1. Вначале следует приготовить место для сборки. Его размеры должны быть больше размеров будущей конструкции.

Шаг 2. Подготавливаются трубы (для каркаса нужно взять 5х5х0,2 см), очищаются от окалины или ржавчины, после чего обрабатываются бензином и покрываются грунтовкой. Для грунтования можно использовать пульверизатор (работа будет сделана быстрее) или обычную кисть (слой грунтовки получится толще).

Готовим фундамент

Шаг 3. После высыхания труб каркас сваривается

Важно, чтобы в местах соединений не оставалось никаких отверстий, в которые могла бы проникнуть вода

Укладываем швеллер

Шаг 4. Подготавливается внутренняя рама, необходимая для крепления профнастила. Меньшая труба 4х2х0,2 см размещается на большей – 5х5х0,2 см:

  • посредине, если планируется двусторонняя обшивка;
  • ближе к краю, если обшиваться будет лишь одна поверхность – так останется место для профнастила.

Привариваются трубы в шахматном порядке с шагом в 40 см – так их не «поведет» при высокой температуре.

Армируем закладную, проводим проводку, заливаем бетон

Шаг 5. Места сварки обрабатываются болгаркой и покрываются слоем грунтовки.

Закладные

Шаг 6. Далее следует покраска каркаса. Для этого используется эмалированная краска (обязательно алкидная) для внешних работ. Она наносится в два-три слоя.

Каркас

Обрешетка

Шаг 7. После полного высыхания краски каркас обшивается. Профнастил фиксируется саморезами на внутренней раме.

Направляющая

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Распашные ворота для гаража

Традиционная конструкция ворот гаража, которую легко установить своими руками, утеплить недорогими материалами и провести самостоятельный ремонт при поломке. Распашные ворота для гаража состоят из мощной металлической рамы и двух створок. Створки могут быть выполнены из разных материалов:

  • обрезная доска – требуется обработка антипиренами от возгорания и внешняя защита от влажности;
  • листовая сталь – надежный и долговечный материал, требует ежегодной обработки от коррозии, можно утеплить минеральной ватой и пенопластом. Такая конструкция гаражных ворот имеет большой вес и несет нагрузку на стены и фундамент постройки;
  • профилированные металлические листы с защитным покрытием;
  • створка ворот из сэндвич-панели с утеплителем – универсальный вариант для гаража из любых материалов, герметично защищает помещение от холода, влаги и перепадов температур;
  • кованые створки ворот (заводская ковка и эксклюзивные авторские варианты) – стоит дорого, требуется дополнительное утепление.

В чем основные достоинства распашных створок гаражных ворот:

  • при наличии сварочного аппарата можно не только самостоятельно установить ворота, но и модернизировать конструкцию;
  • если установить надежные запоры, то это один из самых надежных вариантов защиты гаража от взлома;
  • створка ворот из любого материала довольно просто утепляется пенопластом;
  • есть возможность установить автоматику;
  • ремонт не требует больших затрат;
  • обслуживание сводится к регулярной смазке петель и обработке створок антикоррозийными составами от ржавчины;
  • есть возможность установить надежные запоры и замки.

Преимуществ у таких гаражных ворот много, поэтому до сих пор распашные ворота – лидер среди всех остальных вариантов конструкций. А в чем недостатки:

  • основной недостаток – требуется место перед гаражом и по бокам для открытия, створка ворот – минимум 1.5 метра. Поэтому надо сбоку минимум полтора метра и перед гаражом – два;
  • неудобно открывать большие створки ворот;
  • обязательно нужно дополнительное утепление и установка прокладок для полной герметизации проема;
  • распашные ворота нельзя установить в проем, который больше, чем шесть метров – петли не выдерживают тяжести створки, более чем три метра. Происходит перекручивание каркаса створки при большей длине полотна.

Но, этот тип гаражных ворот модернизирован и несколько видоизменен с сохранением всех положительных параметров и устранением недостатков – это подъемно-поворотные ворота.

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

  • Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
  • Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
  • Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
  • Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Особенности исполнения конструкции

Гаражные ворота подъемные своими руками

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Самодельные подъемные ворота

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Компенсирующие пружины. Обеспечивают более легкий подъем полотна.

Компенсирующие пружины

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее

Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированных магазинах.

Ворота гаражные

Список источников

  • svoimi-rykami.ru
  • svoimirukami.guru
  • garazhov.ru
  • zaborprofi.com
  • stroy-podskazka.ru
  • zabor-pro.ru
  • vhod.guru
  • vorotakzaboru.ru

Поделитесь с друзьями!

Гаражные ворота подъемные своими руками

Сделать собственный гараж более комфортным мечтает каждый владелец данного недвижимого объекта. Одним из способов добиться этого – установить подъемные гаражные ворота. Данная конструкция не является слишком новой, однако ее преимущества позволяют монтировать данное приспособление практически в любом гараже. Отзывы об этих гаражных воротах свидетельствуют об их популярности и, соответственно, надежности.

Можно заказать подъемные ворота в специализированных компаниях или создать ворота своими руками, которые не будут ни в чем уступать покупным. Для этого потребуются чертежи. Стоит понять механизм ворот, чтобы в дальнейшем выполнять все действия правильно. Из оборудования потребуется только аппарат для сварки. Все остальное зависит только от вашего умения работать головой и руками.

Прежде чем приступить к изготовлению гаражных ворот своими руками, необходимо понять, какие у них характеристики. Прежде всего, они безопасные. По сравнению с другими видами ворот, подъемный механизм больше защищен от различного рода взломов.

Самодельные ворота, изготовленные по правильной конструкции, взломать очень сложно. Они более устойчивы к коррозии, если установить конструкцию из оцинкованного металла.


Их удобство заключается в том, что они не требуют дополнительного места, что позволяет рационально использовать всю площадь помещения. При этом ворота имеют стандартные размеры, это значит, что чертежи для арочных видов невозможно выполнить. Придется смириться и с тем, что высота потолка станет немного ниже. Теперь необходимо понять принцип работы с такой конструкцией и особенностями их проведения.

Металлическая рамка

Для того чтобы сделать гаражные ворота, потребуется металлическая рамка. При этом выполняя работу своими руками, следует уделить внимание жесткости основы. Если жесткость достаточная, крепить к стене подъемные ворота будет гораздо проще. Направляющей для движения механизма будет боковой профиль. Направляющие могут быть потолочными и вертикальными, но это не ограничивает вас при выборе конструкции.

Качественно изготовить механизм можно с применением цельного деревянного щита. Но в этом случае вес ворот будет большим, а эксплуатировать их получится гораздо меньше, поэтому специалисты рекомендуют самодельные металлические устройства. К тому же, металл меньше подвергается влиянию атмосферных явлений. После изготовления гаражных ворот можно выполнить декоративные элементы в виде ковки. Но это сделает конструкцию тяжелой.

Стоит уделить внимание утеплению механизма. Дерево лучше не использовать и в этом случае, поскольку оно легко поражается грибком и плесенью, а замена является слишком трудоемкой и длительной. Помочь пользоваться воротами должны специальные пружины. С их помощью самодельные подъемные конструкции легче поднимать и опускать. Также, решая вопрос о том, как выполнить гаражные ворота, нужно подбирать не только правильные размеры, но и продумать способ управления.

Механизм ворот

Можно оснастить механизм гаражных ворот ручным управлением, электрическим или дистанционным. Электроника считается ненадежным способом управления. Ручной или дистанционный вариант гораздо лучше – такие отзывы можно встретить среди владельцев гаражей. Еще одни важный момент – составляющие. Всю конструкцию можно сделать своими руками или некоторые комплектующие купить в специализированных магазинах.

Подготовка является важным этапом. Механизм будет надежным только тогда, когда вы приобретете составляющие из качественных сплавов, в противном случае он быстро выйдет из строя. Итак, для создания ворот потребуется профиль для окантовки, планка для ограничения, накладки, утеплитель. После подготовки пришло время заняться установкой. Обратите внимание на то, что между рамой и стенами гаража не должно быть щелей, которые придется задумать монтажной пеной. Правильно подобранные размеры помогут избежать этого.

Как выполнить раму

К раме будут крепиться все остальные элементы конструкции. Если выполнить ее своими руками неграмотно, всю работу придется переделывать. Для рамы специалисты советуют брать мощные уголки. Если для рамы планируется брать уголок 75, то для полотна берут 25, соответственно, для рамы – уголок 100, для рамы 50. Даже когда у вас в гараже стандартные ворота были установлены ранее, все равно измерьте все размеры еще раз.

Необходимо мерить дополнительно диагональ. После этого сделайте все поверхности идеально ровными и правильными, чтобы крепеж был максимально крепким. Неровности негативно влияют на качество крепежа. Далее начинают сваривать механизм своими руками. Размеры места проведения сварочных работ делают больше конструкции. Важно убедиться, что поверхность ровная.

Два уголка необходимо отрезать по длине боковых и ширине верхних проемов. Еще раз приложите их к стенам гаража, чтобы убедиться, что самодельные уголки будут прилегать идеально. Качественную сталь необходимо сваривать с использованием электродов «пятерка» или «четверка». После сварки важно зачистить все швы. Выполняем еще одну раму по тому же принципу. Готовые рамы ставим по две стороны проема и крепим металлической шинкой толщиной минимум три миллиметра.

В результате грамотных действий у вас должна получиться конструкция, которая будет плотно прилегать к стенам, без пустот для монтажной пены. Многочисленные отзывы в интернете свидетельствуют о том, что нижнюю часть многие выполняют крайне ненадежно. Оптимально выполнить в земле яму небольшого размера, которую заливают бетонной смесью. После укладки бетона укладывают поверху швеллер и вдавливают в смесь. Плоскость укладки проверяют строительным уровнем – она должна быть абсолютно параллельной поверхности земли.

Встречаются советы использовать дерево для изготовления рамы к конструкции. Но это ненадежный способ, который только отнимет время. Вскоре дерево разобьет все места соединений и придется выполнять ворота заново. Следующий шаг – выполнение каркаса самого полотна. Каркас поможет выполнить правильные замеры, отрегулировать работу конструкции. Тогда ее не будет заедать, и движение будет осуществляться максимально свободно, без усилий.

Раму для полотна ворот можно изготовить с применением уголков или профильной трубы. Не забудьте о перемычках – с их помощью полотно ворот не будет «играть» и станут достаточно жесткими. В очередной раз необходимо удостовериться в правильности всех замеров. В противном случае конструкция будет перекошена, будет заедать и работать слишком тяжело.

С помощью сварки соедините комплектующие каркаса. Примеряйте к созданной раме – каркас должен свободно в ней двигаться. Слишком большой зазор также является минусом конструкции. Если все выполнено правильно, привариваем все окончательно и надежно. Обязательно выполнить последующую зачистку после сварки. Переходим к разметке крепежа кронштейнов к стене. Кронштейн должен находиться немного впереди, но не слишком выступать.

Еще одно действие – крепление конструкции к потолку. Не забывайте, что крепление должно быть идеально горизонтальным. Перепроверьте, чтобы в дальнейшем не переделывать работу. Шарнирные соединения являются идеальными для конструкции подвесных гаражных ворот. Заключительный шаг – утепление. В качестве материала можно взять пенопласт или легкий синтетический материал. Теперь время отрегулировать пружины. Слишком жесткие пружины делать не стоит. Проверьте несколько раз, насколько правильно выбрано место для их крепления.

Гаражные ворота своими руками — чертежи и фото

Незаменимой конструкцией любого гаража являются ворота, они должны быть не только надежными и крепкими, но и иметь привлекательный внешний вид. Конечно, в наше время можно купить готовые гаражные ворота, однако чтобы сэкономить средства, лучше изготовить их самостоятельно, при этом не требуется дополнительной помощи специалистов и дополнительных знаний. О том, как сделать самодельные гаражные ворота, фото и чертежи Вы найдете на нашем сайте.

Основные виды гаражных ворот и тонкости их изготовления

Сегодня многие владельцы собственных гаражей ориентируются на западные технологии, и предъявляют к гаражным воротам целый ряд требований. Они должны быть безопасными в эксплуатации, иметь серьезный и прочный уровень защиты, максимально сохранять постоянный температурный режим, а их конструкция должна иметь постоянные ограничители, обеспечивающие работу полотна ворот в заданном направлении. Гаражные ворота могут быть;

  • распашными;
  • откатными;
  • подъемно-поворотными;
  • секционными;
  • роллетными.

Как сделать самостоятельно гаражные ворота, учитывая тип конструкции

В том случае, если готовой конструкции ворот Вы не особо доверяете, можно сделать их самостоятельно, однако, следует учесть, что ворота гаражные подъемные своими руками сделать невозможно, так как отдельные горизонтальные секции при открывании отъезжают автоматически и устанавливаются параллельно потолку. В целях обеспечения безопасности здесь требуется точная подгонка, шарнирные узлы хорошего качества и консультация опытного специалиста. В данном случае с подъемно-складными воротами для гаража своими руками лучше не экспериментировать, а купить готовую автоматическую систему, установить которую можно самостоятельно.

Самыми примитивными и надежными являются распашные ворота, которые заслужили доверие своей многолетней практикой применения в самых сложных условиях эксплуатации. Они имеют две дверные коробки на прочных петлях, которые прочно закрываются, не оставляя зазоров. Как сделать распашные ворота самому догадаться несложно, ведь сегодня в продаже имеется огромный выбор материалов для изготовления, благодаря которым они будут служить долго.

Откидные ворота для гаража

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Блок: 1/7 | Кол-во символов: 624
Источник: https://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Вернуться к оглавлению

Блок: 2/6 | Кол-во символов: 2564
Источник: https://ZaborSebe.ru/vorota/vorota-dlya-garazha-svoimi-rukami.html

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Блок: 2/7 | Кол-во символов: 1114
Источник: https://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

  • установку створки – гармошка;
  • монтаж роллеты, которая складывает ворота в компактный рулон
  • выбор в пользу секционной конструкции;
  • сдвижные ворота;
  • откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Блок: 2/5 | Кол-во символов: 1231
Источник: https://garazhyk.ru/postrojka/skladnye-vorota-v-garazh

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

  • дерево;
  • металл;
  • сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Блок: 3/5 | Кол-во символов: 1005
Источник: https://garazhyk.ru/postrojka/skladnye-vorota-v-garazh

Положительные стороны откидных дверей для гаража

Плюсов у данного типа ворот множество, но особенно выделить нужно такие:

  • створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленников;
  • особенности данных ворот дают возможность поддерживать в гараже оптимальный микроклимат, оно хорошо тепло- и гидроизолировано, а это очень важно для защиты автомобиля от коррозии;
  • эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
  • в открытом положении ворота занимают минимальное пространство (под потолком), а на их открытие требуется совсем немного времени.

Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно.

Перед тем как приступить к решению важного вопроса, как изготовить откидные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к решению важного вопроса, как изготовить откатные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами.

Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам

Блок: 3/4 | Кол-во символов: 1250
Источник: https://ozabore.com/vorota/garazhnye/31-otkidnye-vorota-svoimi-rukami.html

Сооружаем складные ворота для гаража своими руками

Сделать собственные складные ворота в гараж можно полностью по индивидуальному проекту. А можно следовать общим рекомендациям. Сегодня существует большое количество подробно описанных вариантов обустройства своими силами въезда в гараж. Остается только следовать пошаговым планам и соблюдать точность разметки.

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

  • для дерева — ножовку, электролобзик, шуруповерт, лак;
  • для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
  • набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
  • плоскогубцы, кусачки;
  • молоток, крепеж;
  • инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Например, самый простой способ заключается в том, чтобы сделать складные створки в виде гармошки. Для этого можно по длине проема сделать направляющие, по которым ворота будут складываться точно и равномерно.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность. Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам.

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах. На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков.

Для крепления лучше подходит стена, потолок или торцевая часть въездного проема.

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами. Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась.

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Блок: 4/5 | Кол-во символов: 3787
Источник: https://garazhyk.ru/postrojka/skladnye-vorota-v-garazh

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Блок: 4/7 | Кол-во символов: 307
Источник: https://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Вернуться к оглавлению

Блок: 5/6 | Кол-во символов: 1055
Источник: https://ZaborSebe.ru/vorota/vorota-dlya-garazha-svoimi-rukami.html

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Блок: 5/7 | Кол-во символов: 1134
Источник: https://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Блок: 6/6 | Кол-во символов: 1616
Источник: https://ZaborSebe.ru/vorota/vorota-dlya-garazha-svoimi-rukami.html

Инструменты

Для работы должны быть под рукой следующие инструменты:

  • болгарка;
  • сварочный аппарат;
  • рулетка, карандаш;
  • молоток;
  • шуруповёрт, отвёртка;
  • дрель, свёрла;
  • набор гаечных ключей;
  • уровень.

Блок: 6/7 | Кол-во символов: 183
Источник: https://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

    Сварка стыков элементов рамы

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

    Проверка правильности работы ворот

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

    Монтирование створки ворот

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Блок: 7/7 | Кол-во символов: 4015
Источник: https://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html

Кол-во блоков: 15 | Общее кол-во символов: 20885
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://garazhyk.ru/postrojka/skladnye-vorota-v-garazh: использовано 3 блоков из 5, кол-во символов 6023 (29%)
  2. https://ZaborSebe.ru/vorota/vorota-dlya-garazha-svoimi-rukami.html: использовано 4 блоков из 6, кол-во символов 6235 (30%)
  3. https://ozabore.com/vorota/garazhnye/31-otkidnye-vorota-svoimi-rukami.html: использовано 1 блоков из 4, кол-во символов 1250 (6%)
  4. https://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html: использовано 6 блоков из 7, кол-во символов 7377 (35%)

Как самостоятельно изготовить подъемно-поворотные ворота? Подъёмные ворота своими руками Секционные ворота своими руками чертежи схемы

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытии\закрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

На данный момент есть 2 технологии изготовления секционных ворот:

  1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
  2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъеме\спуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение цена\качество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Для многих людей гараж стал вторым домом, и очень хочется, чтобы все в нем было красивым и удобным. Гаражные ворота подъемные своими руками — это шаг именно в направлении удобства и надежности.

Для того, чтобы Вы были спокойны за свой автомобиль, оставленный в гараже, необходимо установить надежные и прочные ворота.

В профессионально изготовленном виде такие конструкции давно завоевали симпатии автолюбителей своим красивым дизайном и относительно надежной защитой. Одно не может радовать — стоимость. Гаражные ворота подъемные своими руками являются достаточно сложной конструкцией, но людям, имеющим небольшие навыки сварочных и слесарных работ, вполне под силу сделать их. А по своим параметрам они не сильно уступают заводским конструкциям.

Принцип конструирования

Главная задача любых подъемных ворот — это открытие проезда путем подъема створки вверх и удержания ее в таком положении. Самый простой вариант, с которого и начиналось конструирование таких систем — поворотный (шарнирный): створка закреплена шарнирно и свободно поворачивается, а в верхнем положении фиксируется стойками (опорами). Естественно, что такая конструкция мало кому понравится, так как требует значительного пространства для подъема всей створки и порядочных усилий с учетом ее веса.

В настоящее время в основном устанавливаются гаражные ворота подъемные своими руками одного из двух типов: секционного и поворотно-подъемного. Оба варианта решают еще одну задачу: укладку створки ворот в ее верхнем положении без выхода за габариты гаража.

Гаражные подъемные ворота секционного типа имеют створку, изготовленную из нескольких отдельных продольных полос шириной до 0,5 м, крепленных шарнирно между собой. Принцип действия основан на том, что при подъеме ворот вверх каждая секция движется по направляющим в двух направлениях: вначале вертикально вверх по стойке, затем горизонтально по направляющим на потолке. Секционное исполнение воротного полотна позволяет обеспечить его изгиб в верхней точке. Основные преимущества такой конструкции:

  • безопасность в эксплуатации;
  • малогабаритность.

Недостатки: возможность взлома, сложно сделать своими руками.

Гаражные ворота поворотно-подъемного типа состоят из цельного полотна, которое поворачивается и одновременно затягивается наверх по направляющим полозьям. В открытом состоянии створка размещается на потолке горизонтально в пределах габарита гаража. Основные преимущества: повышенная прочность и защищенность от взломов, легкость управления как в ручном, так и в механизированном порядке, возможность сделать самостоятельно. К недостаткам можно отнести относительную громоздкость и вероятность заклинивания при неправильной эксплуатации.

Конструкция поворотно-подъемных ворот

Как самодельные подъемные ворота наибольшее распространение находит поворотно-подъемная система.

Поворотно-подъемные ворота состоят из следующих основных элементов:

Рисунок 1. Устройство подъемно-поворотных ворот.

  • дверная коробка;
  • горизонтальные потолочные рельсы;
  • створка;
  • поворотный механизм;
  • компенсационная система.

Дверная коробка выполняется из прочного деревянного или металлического бруса в виде двух вертикальных стоек и верхней перемычки (горизонтального брус) и устанавливается в проем гаража. На обеих вертикальных стойках крепится металлический профиль, который является направляющим для вертикального перемещения створки.

Горизонтальные потолочные рельсы имеют направляющий металлический профиль для перемещения створки в горизонтальном направлении. Они удерживают полотно на потолке гаража при открытии ворот.

Створка ворот изготавливается в виде цельного полотна (щита). В качестве материала могут быть использованы: металлический лист, сэндвич-панель, профилированный металлический лист, деревянный щит, облицованный металлом. Внутреннюю сторону полотна целесообразно покрыть теплоизолирующим слоем. В верхней части створки с обеих сторон закрепляются ролики для перемещения по потолочным рельсам.

На вертикальных стойках устанавливается поворотный механизм и компенсационные пружины. Пружины позволяют уменьшить усилие, которое требуется при подъеме ворот, за счет подтягивания полотна в направлении его горизонтального движения.

Поворотный механизм ворот

Одним из основных элементов подъемных ворот является подъемный механизм, который обеспечивает перемещение их в вертикальном направлении. Основными можно считать два типа устройств: рычажно-шарнирный и основанный на противовесах.

Рычажно-шарнирный механизм имеет наибольшее распространение, отличается простотой и надежностью. Такой механизм монтируется на вертикальной стойке в средней ее части. Он содержит рычаг, плечо которого крепится к низу створки ворот. При подъеме ворот рычаг, имеющий шарнирное крепление на обоих своих концах, задает направление движения створке, при этом совершая круговое движение вокруг точки крепления механизма на стойке.

Подъемно-поворотный механизм на противовесах состоит из троса, один конец которого крепится к низу створки ворот. Трос пропускается через блок и имеет на другом конце противовес. При подъеме ворот трос обеспечивает вертикальное движение, которое направляется полозьями на стойках. Масса противовеса подбирается достаточной для придания движения щиту створки. Такая система обычно используется при утяжеленной конструкции ворот и требует повышенной прочности вертикальных стоек.

Изготовление поворотно-подъемных ворот

Достаточно простые поворотно-подъемные ворота можно сделать в следующем порядке. Прежде всего из деревянного бруса сечением 8х12 см собирается П-образная коробка, которая крепится к гаражу с помощью металлических штырей или анкеров. Нижняя часть вертикальных брусьев закрепляется в бетонной стяжке. По уточненным размерам проема изготавливается полотно створки.

Для изготовления направляющего рельса используется П-образный профиль.

Основание для поворотного механизма формируется из стального уголка 35х35 мм. На одной стороне уголка сверлится 2 отверстия (диаметром 8-10 мм) для установки на стойку коробки, а на другой — 3 отверстия для закрепления кронштейна пружинного компенсатора. Этот кронштейн целесообразно выполнить из швеллера 43х80 мм. Аналогичное основание делается для крепления рычага с другой стороны, который приваривается к нижнему углу полотна створки.

На потолке гаража закрепляются два деревянных бруса размером 10х10 см. Направляющий рельс изготавливается из двух уголков 40х40 мм путем сварки между собой с образованием П-образного профиля. С помощью болтов рельсы прочно закрепляются на брусьях с направлением профилей друг к другу. Расстояние между рельсами должно соответствовать ширине створки с учетом роликов. На торцы рельсов привариваются пластины с отверстиями для установки ограничителей, исключающих выдвижение роликов створки из направляющей наружу.

На верхних углах створки ворот с обоих концов приваривается ось с роликом диаметром порядка 5 см. Ролики должны быть закреплены через подшипники для облегчения движения при подъеме ворот.

Необходимый инструмент

При изготовлении и монтаже самодельных подъемных ворот для гаража потребуется следующий инструмент и оборудование:

  • сварочный аппарат;
  • перфоратор;
  • болгарка;
  • электродрель;
  • шлифовальная машина;
  • ножовка по металлу;
  • набор метчиков и плашек;
  • напильник;
  • молоток;
  • зубило;
  • стамеска;
  • плоскогубцы.

Процесс установки подъемных ворот

Подъемные ворота начинают монтироваться с установки поворотного рычага. Лучше всего использовать стандартный поворотно-шарнирный механизм с обязательной регулировкой длины крепления рычага.

Целесообразно подыскать регулировку по принципу домкрата. Если рычаг изготавливается самодельным, то необходимо предусмотреть крепежную пластину с пазами, позволяющими изменять длину крепления рычага до 10 см.

После установки поворотного механизма и предварительного закрепления рычага фиксируется компенсационная пружина с помощью кронштейнов, выполненных из швеллеров. Затем створка поднимается вертикально и своими роликами вводится в профиль рельсов на потолке гаража.

Устанавливаются стопоры (любой доступной конструкции), исключающие выскальзывание роликов из зацепления с рельсами. Створка поднимается максимально вверх и производится окончательная фиксация рычагов поворотного механизма и завершающая регулировка компенсационной пружины. На полотно створки с внешней стороны внизу закрепляется ручка удобной конструкции.

Упрочнение конструкции поворотно-подъемных ворот достигается заменой деревянного бруса металлическим профилем.

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

  • Их сложно взломать.
  • Открываются без необходимости прикладывать усилия.
  • При правильной технологии создания отличаются долговечностью.
  • Сохраняют внутреннюю площадь.
  • Можно устанавливать в различных гаражных проемах.

Недостатки:

  • Сложность выполнения работы.
  • Механические составляющие конструкции могут быть перегружены.
  • Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

  • Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
  • Створка поворотного типа, вмонтированная в раму из стали.
  • Возвратной пружины – нужна для закрытия в ручном режиме.
  • Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.


При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

  • Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
  • Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

  • Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
  • Дрель.
  • Гаечные ключи.
  • Рулетка.
  • Отвертки.
  • Уровень.
  • Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
  • Возвратные пружины.
  • Уголки.
  • Кронштейны.
  • Противовесы.
  • Направляющие полозья.
  • Трос.
  • Выбранные элементы для создания створки.
  • Сталь для отделки.
  • Профильная труба.

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками


  1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
  2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
  3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
  4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
  5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
  6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
  7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
  8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
  9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
  10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

  • величину пристенка;
  • параметры проема;
  • размер основных стоек;
  • места соединения уголков;
  • длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы , а также спецификой монтажа данной конструкции.

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

  • Подъемно-секционная конструкция , состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

  • Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.

  • Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

  • возвратные пружины;
  • кронштейны;
  • противовесы;
  • трос;

  • рулетку;
  • уровень;
  • дрель;
  • составляющие для изготовления створки;
  • сварочный аппарат;

  • уголок;
  • отвертки;
  • профильную трубу;
  • швеллер;
  • направляющие полозья;
  • металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

  • брус из дерева сечением 100х100 и 120х80 мм;
  • 2 пружины с внутренним диаметром 30 мм;
  • уголки 40х40 и толщиной 4 мм;
  • анкерные болты и саморезы;
  • стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

  • каркас, являющийся главным элементом, на него крепятся все остальные части;
  • створка поворотного типа, которую монтируют в стальную раму;
  • пружина, необходимая для закрывания при ручном управлении;
  • механизм, заставляющий работать створки.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

  • Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
  • Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
  • Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

  • Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
  • Для закрепления подъемного механизма предварительно монтируют створки.
  • Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
  • Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
  • Устанавливаются накладки на торцах изделия.
  • Штукатурят стыки.
  • Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

  • измерить и изготовить раму;
  • измерить диагональ всего проема;
  • элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
  • сварить аппаратом перемычки и все рамы;
  • поставить перемычки;

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя — это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Основные виды подъёмных ворот

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

  1. Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.
  2. Секционные ворота очень схожи по конструкции с рулонными, разница заключается лишь в размере секций. У таких ворот ширина секций составляет от 30 до 50 см, а перемещаются они вверх по специальным направляющим. Между собой секции соединены с помощью подвижных креплений. Секционные ворота требуют дополнительного пространства для поднятого вверх полотна и часто применяются для перекрытия габаритных проёмов. Большим преимуществом системы является то, что её изготовление под силу человеку без специальных навыков и оборудования . Для этого важно определиться с конструкцией, рассчитать её, определить требуемое количество материалов и инструментов.
  3. Подъёмно-поворотные ворота представляют собой цельное полотно, закреплённое на раме. Рама с полотном приводится в движение вручную либо при помощи электропривода. Ворота отличаются повышенной прочностью, взломостойкостью и простой конструкцией. Рама полотна, изготовленная из металлического профиля, не подвержена перекосам и заклиниванию. Полотно ворот может быть изготовлено из любого материала и способно украсить собой гараж или дом. Относительно других моделей цельные подьёмные ворота могут быть очень бюджетными, при этом их самостоятельное изготовление и установка не доставит больших хлопот . Перед началом работ необходимо рассчитать предполагаемый вес полотна и позаботиться о том, чтобы подъёмный механизм выдержал эту нагрузку.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

  1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
  2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
  3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Поскольку панели между собой соединены специальными гибкими элементами, самым простым и удобным вариантом является покупка готового секционного полотна нужного размера.

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

  • пружину;
  • пружинные наконечники;
  • барабан;
  • трос;
  • подвес;
  • соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

  1. Рулетка.
  2. Уровень строительный.
  3. Молоток.
  4. Строительный нож.
  5. Пассатижи.
  6. Отвёртки.
  7. Молоток.
  8. Дрель.
  9. Болгарка.
  10. Свёрла для дрели.
  11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Инструкция по изготовлению и установке секционных ворот

  1. Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
  2. Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
  3. Затем монтируют непосредственно само секционное полотно. На стыках секций полотна закрепляют ходовые ролики, которые позволяют перемещаться полотну по направляющим вверх и вниз.
  4. Приступают к установке подъёмного механизма. Ворота могут подниматься вручную или с помощью электропривода. Все нюансы выбора и изготовления автоматического подъёмного механизма мы рассмотри далее более подробно.
  5. После того как все основные элементы ворот смонтированы, к полотну с обеих сторон крепят ручки. Замок обычно врезают в нижнюю секцию. Для повышения взломостойкости иногда устанавливают два замка по разным сторонам полотна.
  6. В завершение монтируют улавливающее устройство, которое позволяет полотну находиться в полуоткрытом положении, и стопоры, ограничивающие движение ворот при подъёме.
  7. Ворота вводят в эксплуатацию. Правильно смонтированные ворота должны беспрепятственно перемещаться по направляющим. В опущенном положении не должно быть никаких зазоров, замок должен функционировать без применения дополнительных усилий.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

  1. Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
  2. Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

  • дистанционное управление;
  • наличие фотоэлементов, которые реагируют на движение;
  • наличие сигнальных ламп.

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

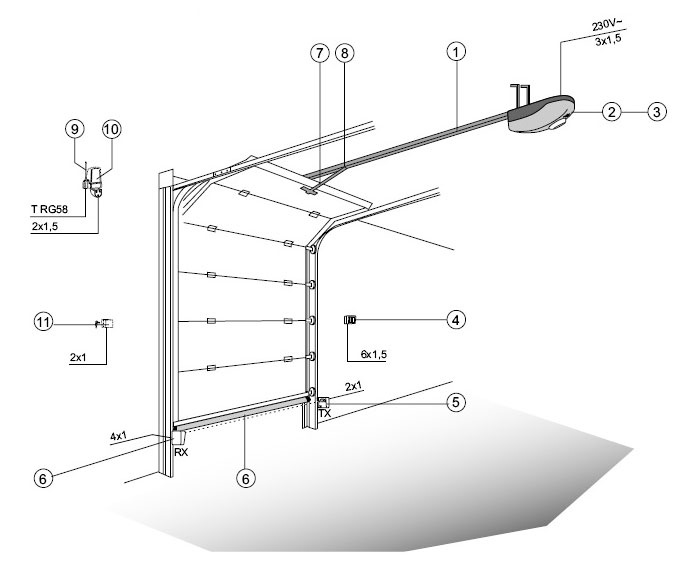

  1. На потолке с помощью анкеров закрепляются кронштейны.
  2. На них устанавливается привод с цепным или торсионным механизмом.
  3. Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой — к цепи или тросу.

    Привод с торсионым механизмом закрепляется на кронштейнах к потолку и соединяется с полотном при помощи рычага

  4. Монтируется электропроводка с одной стороны проёма.
  5. Устройство настраивается на эксплуатацию в удобном для вас режиме.

    К механизму привода необходимо подвести провода питания, управления и сигнальный кабель от фотоэлементов

Видео: инструкция по монтажу секционных ворот

Изготовление поворотных ворот

Проём для подъёмно-поворотных ворот рассчитывается аналогично проёму для секционных. Нужно знать точные габариты вашего автомобиля и угол подъезда к воротам относительно основной дороги.

На этапе проектирования въезда в гараж следует задуматься о возможной смене автомобиля, а следовательно, и о возможном увеличении его габаритов.

Полотно поворотных ворот представляет собой цельный щит, который может быть изготовлен из любого материала. Полотно можно поднять рукой или при помощи электропривода. Оно приводится в движение рычагом через натянутый трос и движется по горизонтальным направляющим с помощью скользящих роликов, закреплённых на его торцах. Проём обрамляется стальной рамой для распределения нагрузки. Для ограничения угла открывания устанавливают специальные пружины.

При составлении эскиза нужно измерить расстояние от ворот до основной дороги. Это расстояние должно быть достаточным, чтобы автомобиль, подъехавший к гаражу, не помешал подъёму полотна, поскольку оно в любом случае будет скрадывать определённое пространство перед въездом в гараж.

Необходимые материалы и инструменты

Полотно подъёмно-поворотных ворот обычно изготавливают своими руками, а комплектующие покупают заводского изготовления.

Для расчёта материала для полотна нужно из высоты и ширины проёма вычесть толщину стальной рамы. Между полотном и рамой должен оставаться минимальный зазор, позволяющий полотну беспрепятственно перемещаться в проёме.

При выборе материала нужно руководствоваться прежде всего желаемой степенью взломостойкости и теплоизоляции, допустимым весом полотна и декоративными свойствами покрытия:

  • самый дешёвый и наименее трудоёмкий вариант — это полотно из профлиста, закреплённого на раме из металлического профиля. Такой вариант не спасёт от взлома, не защитит от потерь тепла и не очень украсит своим видом гараж, но зато будет обладать небольшим весом;
  • деревянное исполнение полотна может позволить создать очень достойный внешний вид, ворота будут обладать хорошими теплоизоляционными свойствами, но и вес их будет значительным.

Покрытие деревянных поверхностей ворот нужно время от времени обновлять для защиты их от атмосферного воздействия.

Для выполнения работ потребуется следующий набор инструмента:

  1. Карандаш.
  2. Рулетка.
  3. Уровень.
  4. Отвёртка.
  5. Дрель.
  6. Свёрла, биты, гаечные ключи.
  7. Стремянка.
  8. Болгарка.
  9. Перчатки, защитные очки и каска.

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Пошаговая инструкция по изготовлению ворот из металлического профлиста:

  1. Вначале болгаркой нарезают металлические профили нужных размеров для обрамления проёма. С помощью монтажных уголков или кронштейнов профили крепят к проёму через анкеры, проверяя их горизонтальность и вертикальность.
  2. Далее приступают непосредственно к изготовлению самого полотна. Из металлической прямоугольной трубы сваривают прямоугольный каркас с раскосами, покрывают его защитным составом, который защитит металл от ржавчины. Поверх каркаса крепят профилированный металлический лист.
  3. С помощью металлических уголков собирают подъёмный механизм. С одной стороны в уголке просверливают два отверстия для крепления механизма к раме, а с другой стороны — одно отверстие для крепления кронштейна, на который будет опираться пружина.
  4. Через металлическую пластину пружину с одной стороны прикрепляют к раме, а с другой — скрепляют с кронштейном. При опускании ворот пружина будет сжиматься и упираться в этот кронштейн.

    Пружина крепится к раме подъёмного механизма и к стопорному кронштейну

  5. Шарнирный узел делают из уголка, который нужно приварить между центром паза для подъёмного механизма и рамой.
  6. К рычагу крепят металлическую пластину с отверстием.
  7. Ходовые рельсы изготавливают из металлических уголков.
  8. Одну сторону ходового рельса приваривают к пластине. К другой стороне приваривают швеллер длиной 15 см. Далее этот швеллер крепят к горизонтальной раме, обрамляющей проём.

Автоматика для подъёмно-поворотных ворот

Автоматический подъёмный механизм значительно повышает комфортность пользования воротами, он даёт возможность управлять ими с дистанционного пульта. Электропривод на ворота выбирают исходя из требуемой высоты подъёма, площади и веса полотна.

Процесс установки электропривода полностью описан в инструкции к устройству. В общем случае установка выглядит следующим образом:


Видео: автоматические гаражные ворота своими руками

Руководствуясь подробными инструкциями, можно своими руками изготовить и установить подъёмные ворота различных видов. Самостоятельная работа позволит сэкономить семейный бюджет и воплотить в жизнь самые оригинальные идеи.

Подъемные гаражные ворота своими руками

Владельцы гаражей в один голос утверждают, что система подъемных гаражных ворот очень удобна, практична и современна. Одна такая система отличается достаточно высокой ценой, а потому не все себе ее могут позволить. Чтобы удешевить установку подъемных гаражных ворот, предлагаем изготовить их своими руками, а наша статья вам в этом поможет.

Содержание:

  1. Секционно-подъемные ворота
  2. Подъемно-поворотные ворота своими руками — чертежи
  3. Гаражные ворота подъемные — размеры
  4. Ворота гаражные подъёмные — цена

Секционно-подъемные ворота

На сегодняшний день востребованы два типа подъемных гаражных ворот: секционные и поворотные подъемные ворота.

Первые отличаются тем, что их общее полотно набрано из секций заданной ширины и полуметровой высоты. В момент открывания ворот секции подтягиваются вверх, а при закрывании – вновь спускаются в вертикальной плоскости. Материал для изготовления панелей может быть натуральный (металл или дерево) или синтетический (высокопрочный пластик).

В этом типе подъемных ворот панели соединены между собой шарнирами, мобильные части которых, как правило, выполняются из прочных материалов (металла или пластика), а статические, такие как направляющие полозья, изготавливаются из материалов, устойчивых к воздействию влаги, т.е. обладающих антикоррозионными свойствами.
К положительным сторонам данной системы подъемных ворот относятся легкость в эксплуатации, безопасность и высокопрочность. Негативной стороной является то, что они подвержены взлому. Кроме того, если вы решите изготовить подобные ворота самостоятельно, то вам это будет сделать достаточно сложно, практически невозможно. Единственное, что можно посоветовать, это приобрести готовый комплект и установить его своими руками. Это снизит общую стоимость полученной системы.

Подъемно-поворотные ворота своими руками — чертежи

Данный тип ворот отличается тем, что имеет цельное полотно закрывания. Это позволяет надежно защитить гараж от злоумышленников, т.к. такая система слабо подвержена взлому. В данном типе ворот открывание и закрывание створки обеспечивается за счет рычагов и шарниров.

Одним из плюсов такой системы является то, что гаражные ворота функционируют практически бесшумно, т.к. здесь нет механизмов, скользящих один по другому. Кроме того, именно такой тип подъемных ворот возможно изготовить своими силами, о чем мы и поговорим ниже.
В конструкцию подъемно-поворотных ворот входят:

  • коробка ворот;
  • цельная подъемная створка;
  • фурнитура, позволяющая открывать/закрывать ворота.

Изготавливаются подъемные гаражные ворота своими руками, чертежи которых представлены выше, в несколько этапов.

  1. Выбор материала для подъемной створки.
    При выборе материала для изготовления подъемной створки, специалисты рекомендуют остановиться на металле или на дощатом полотне, специальным образом обработанном. Откажитесь от цельного деревянного полотна, т.к. оно подвержено негативному воздействию факторов окружающей среды: влаге, солнцу, ветру и т.д., а также обладает достаточно большим весом, что создаст излишнюю нагрузку на механизм запирания дверей.
  2.  Выбор вида механизма открывания
    Существует два вида механизмов открывания подъемных ворот: шарнирно-рычажковый и на противовесах. Первые весьма надежны, и не подвержены блокировке щита. Но при их монтаже необходимо особое внимание уделять монтажу направляющих, которые должны располагаться строго параллельно друг другу и перпендикулярно основанию.Во втором случае открывание/закрывание ворот происходит за счет противовеса, закрепленного с верхней стороны створки. Вес противовеса будет прямо пропорционален весу створки.
  3. Изготавливаем и крепим коробку для ворот.
    Коробка состоит из трех брусков (12х8 см), два из которых используются в качестве вертикальных и один горизонтальный. Соединяют бруски между собой металлическими уголками или скобами. Нижний брус необходимо утопить в стяжке пола на глубину 2-3 см. Устанавливаем с помощью длинных металлических штырей коробку в дверной проем гаража.

Оставшиеся этапы касаются изготовления и монтажа створки и механизма закрывания/открывания ворот. Этапы очень специфические и с особенностями их реализации вы можете ознакомиться из ниже расположенной таблицы.

Гаражные ворота подъемные — размеры

При расчете размеров гаражных ворот в первую очередь нужно опираться на вид и размеры транспортного средства, под которое планируется использовать данный гараж. Существуют определенные правила, которые гласят, что ширина ворот для гаража под мотоцикл должна быть не менее 180 см, под легковушку – 250 см, а под микроавтобус или джип – 280 см. Но в идеале размер лучше рассчитать индивидуально под свое транспортное средство: к размерам автомобиля (его высоте и ширине) прибавить по 30-35 см и получим оптимальные размеры ворот.

Ворота гаражные подъёмные — цена

Если же вы все-таки не решились изготовить подъемные ворота своими руками, предлагает вам ознакомиться с ценами на наиболее популярные модели.


Цены актуальны на период осени 2015 года и представлены в качестве ознакомительных.

Читайте также Электрические тепловые пушки для гаража, Пневмодомкрат своими руками, Приспособления для гаража своими руками

3 простых проекта гаражных ворот своими руками | Домашние дела

Итак, вы только что вернулись домой после долгого рабочего дня и готовы устроиться, расслабиться и расслабиться. Жаль, что ваша гаражная дверь этому мешает. После нажатия на пульт дверь начинает подниматься, но резко останавливается всего в нескольких футах в воздухе. Просто тебе повезло, правда? Теперь, прежде чем вы это заметите, прошло 10 минут, а вы все еще возитесь с гаражом.

… Или, может быть, проблема не в том, чтобы открыть дверь. Возможно, у вас проблема с непогодными уплотнителями или гниющей отделкой. Все это обычные проблемы износа, которые происходят с течением времени. К счастью, у нас есть несколько простых пошаговых инструкций о том, как вы можете исправить их самостоятельно.

Установка новых погодных уплотнений

Не позволяйте летним температурам перегреть ваш гараж, а зимним — заморозить. Вместо этого используйте погодные уплотнения, чтобы контролировать воздух. Этот проект можно выполнить за один день всего за 100 долларов в гараже обычного размера.Узнай как установить и сделай сам.

Материалы:

  • Гидроизоляция V-образная
  • Отвертка
  • Ножницы
  • Мыло для мытья посуды
  • Герметик
  • Винт 1 дюйм
  • Сверло
  • Клей
  • Порог

Шаг 1: Измерьте дверь гаража на уплотнение

Перед заменой водонепроницаемого уплотнения важно получить правильные размеры для упора гаражных ворот, который вы собираетесь покупать.Начните с определения ширины, высоты и толщины вашей двери. Затем пора отправиться в магазин домашнего центра. Пока вы там, вам нужно будет купить уплотнитель с V-образной полосой, который представляет собой трубку, заполненную внешним герметиком (водонепроницаемым герметиком). Если у вас деревянная дверь, в нее также входит банка герметика для дерева. Для более мощного уплотнения можно использовать резиновый порог или планку из дерева.

Шаг 2: Удалите старую пломбу двери гаража

Через двери гаража DDM

После того, как вы измерили и собрали эти материалы, поднимите дверь примерно на 6 футов в высоту, чтобы направляющая не мешала уплотнению.Затем начните вытаскивать старую резину. При необходимости можно использовать отвертку, чтобы открыть гофрированные концы гусениц. Возможно, вам придется разрезать их на куски, если их действительно сложно поднять.

Через Pretty Handy Girl

Вы не хотите, чтобы на воротах гаража оставалась грязь или коррозия, поэтому очистите их с помощью отвертки и жесткой щетки. Затем ножницами нарежьте уплотнитель до необходимой длины.

Нанесите средство для мытья посуды и смажьте резину.Затем вам нужно продеть Т-образные края в направляющую уплотнения и продеть ее через дверь гаража. На этом этапе главное — терпение. Помните, что проталкивание и втягивание пломбы в гусеницу — это не простой процесс, даже при использовании второй руки.

В деревянном гараже оторвите прибитую резиновую прокладку и прикрепите деревянную прокладку. По мере высыхания подготовьте алюминиевую гусеницу, нарезав ее до необходимой длины. Затем поместите направляющую в герметик и убедитесь, что она плотно закреплена в нижней части двери.Затем, используя 1-дюйм. саморез, просверливаем дорожку за дверью.

Подготовьте участки внутри дверных секций, удалив грязь и мусор тряпкой и бытовым чистящим средством. Будьте осторожны при этом, чтобы не защемить пальцы. Затем порежьте уплотнитель на части, равные ширине двери, и загните складку так, чтобы буква «V» была обращена наружу. Поместите прозрачную полосу между секциями гаражных ворот, оторвите липкую основу и приклейте ее на место. Повторите это для каждого раздела.

Шаг 3. Установите порог

Через Pinterest

А теперь пора встать на порог! Начните с хорошей очистки бетона водой и обезжиривателем. После того, как она смыта и высохнет, следуйте инструкциям на этикетке и выдавите клей. Затем выровняйте деревянную полоску вдоль выступа внутри гаражных ворот и прорежьте ее по ширине проема. Осторожно прижмите дверцу к порогу, убедившись, что бугорок соединяется с дверным уплотнением.Оставьте дверь плотно закрытой у порога, пока клей не высохнет.

Шаг 4: Установите стопор

Via House logic

Наконец, дверной ограничитель необходимо сдвинуть к двери, чтобы виниловое уплотнение изгибалось почти под углом 45 градусов. Затем пригвоздите упор к месту с помощью алюминиевых гвоздей 1-1 / 2 дюйма.

Замена гниющей кромки

Гаражная отделка защищает ваши ворота от воды и непогоды. Если обрезка становится рваной и старой, с вероятностью 90% она гниет и ее необходимо заменить.Хорошая отделка гарантирует не только красивый внешний вид гаражных ворот, но и их защищенность изнутри.

инструментов, которые вам понадобятся:

  • Лом плоский
  • Молоток
  • Плоскогубцы диагональные
  • Торцовочная пила
  • Отделка из кедра, 3/4 дюйма на 3 дюйма на 96 дюймов
  • Шпильки из ели, 2 на 6 на 96 дюймов (для внутренней отделки по периметру)
  • 2-дюймовые гвозди
  • Герметик
  • Краска

Шаг 1. Снимите обшивку

Поместите кончик плоского лома под облицовку.Используя молоток, надавите на его спину и вдавите до упора. Затем вам нужно будет потянуть за лом, чтобы снять обшивку. Выньте лом и поместите его на 24 дюйма влево или вправо. Затем вставьте наконечник и продолжайте удалять оставшуюся обрезку. Проделайте эту процедуру также вокруг гаражных ворот.

Шаг 2: Удаление гвоздей

Возьмите накладку в руки и двигайте ею вперед-назад, пока она не отсоединится. Не паникуйте, если он рассыпется на куски, это нормально.Удалите все оставшиеся гвозди изнутри рамы гаражных стоек с помощью молотка и диагональных плоскогубцев.

Шаг 3: Измерьте верхнюю часть гаражных ворот

Теперь вам нужно определить размеры верхней части гаражных ворот как внутри, так и снаружи. Если облицовка находится только на внутренней стороне дверного проема, снимите размеры только для внутренней верхней двери. С помощью торцовочной пилы отделите два куска обрезков нужного размера.

Шаг 4: Обрезка гвоздя на раме

Вставьте накладку и поместите ее с помощью молотка, прибив накладку к раме.Обязательно разделяйте гвозди через каждые 8 ​​дюймов.

Шаг 5: Поместите в гвозди

Измерьте обшивку, которая проходит вдоль верхней внешней двери до внешних углов каждой вертикальной детали обивки, которую вы только что прикрепили. Затем вырежьте кусок обрезки этого размера и поместите гвозди в верхнюю часть обрезки рамы заголовка, разделяя гвозди через каждые 8 ​​дюймов. Если облицовка расположена на внутренней стороне двери, определите ее размер и вырежьте накладку, чтобы она поместилась между двумя вертикальными частями. Затем поместите гвозди от заголовка вниз.

Шаг 7: Покраска

Проведите достаточным количеством герметика по периметру новой отделки, как внутри, так и снаружи. Закройте все отверстия от гвоздей, трещины, стыки и швы герметиком. Пришло время рисовать! Вы должны сделать это, используя краску для фасадов.

Очистка ржавой дверной направляющей

Направляющие для гаражных ворот позволяют поднимать или опускать дверь. Так что представьте, были ли ваши гусеницы ржавыми или поврежденными. Ваша дверь не будет двигаться так легко, тихо или плавно, как должна, верно? Вот почему важно следить за своими следами, чтобы избежать раздражающих шумов и сбоев, которые исходят от ржавых.Вот как:

Шаг 1: Удаление грязи и пыли

Для начала возьмите распылитель и наполните его горячей водой и жидким моющим средством. Горячая вода помогает удалить твердые и стойкие масла / смазки. Теперь используйте спрей, чтобы удалить грязь или пыль с ворот гаража, по одной секции за раз. Сразу же после распыления каждого участка протрите и протрите его тряпкой.

Шаг 2: Удаление ржавчины

Via Garatec

Ржавчину можно удалить, протерев стальным деревом.А для действительно сильной ржавчины вы можете использовать наждачную бумагу или губку для песка, которая поможет краске лучше держаться на поверхности. Затем соберите несколько чистых тряпок, поместите их в уксус и удалите остатки ржавчины.

Шаг 3. Нанесите слой грунтовки

.

Теперь вам нужно нанести слой грунтовки на обработанное место. Когда он полностью высохнет, нанесите второй слой. Имейте в виду, что для полного высыхания первого слоя может потребоваться до двух часов.

Шаг 4: Покрасьте дверь

Наконец-то пора закончить краской.Убедитесь, что вы покрасили обработанный участок в тот же цвет, что и остальная часть гаражных ворот. Вы же не хотите привлекать внимание к своему некогда заржавевшему месту. Подождите, пока краска высохнет между слоями.

Со всеми обычными предметами износа в вашем доме и вокруг него, пусть ваша дверь гаража будет наименьшей из них. Воспользовавшись этими пошаговыми инструкциями, вы сможете вернуть свою работоспособность как новенькую! Как и в случае любых других неожиданных поломок бытовой техники, сэкономьте время и беспокойтесь, получив защиту с помощью плана гарантии для дома с AHS.


Clivona Burse
American Home Shield Intern — Мемфис, TN

Кливона Э. Берс использует каждый день как возможность продвигаться и учиться в городе, который она называет своим домом — Мемфисе. Она недавно окончила Университет Мемфиса с дипломом Magna Cum Laude, где специализировалась в области журналистики со специализацией в связях с общественностью. Теперь Кливона надеется получить степень MBA в области маркетинга. Когда она свободна от своей напряженной учебы и работы, она любит путешествовать, читать и проводить время с близкими.


8 великолепных способов повторно использовать старые гаражные двери вокруг вашего дома

Бутылка вина может стать лампой, чемодан для пароварки может стать вашим новым журнальным столиком, а старые гаражные ворота? Что ж, они могут сделать практически все, что могут сделать пара деревянных досок, а может и многое другое.

Если вы только что заменили дверь гаража, не выбрасывайте старую. Благодаря прочной конструкции и простому дизайну гаражные ворота представляют собой идеальный чистый холст, который можно превратить в нечто красивое для вашего дома.Все, что вам нужно, — это пара часов, некоторые ноу-хау своими руками и здоровая доза воображения.

Взгляните на эти творческие способы перепрофилирования старых гаражных ворот вокруг вашего дома.

1. Придумайте новый обеденный стол

Top со стеклом, и на свет появится обеденный стол.

(Подъемные двери и приводы Hudson Valley)

Ширина гаражных ворот делает их идеальным кандидатом на стол на восемь и более человек. Кроме того, покрытие его стеклом сгладит поверхность и придаст ей блеск.

«Вы также можете нанести на панели слой меловой краски для создания симпатичного деревенского вида, а затем соединить его с металлическими ножками», — предлагает Карен Грей-Плейстед из Design Solutions KGP.

2. Постройте теплицу

Пусть светит солнце!

(компания Overhead Door Company, Портленд, штат Мэн)

«Этот дизайн — мое любимое применение для старых гаражных ворот», — отмечает Джули Кораччо из книги «Пробуди свой блеск».

В дополнение к застекленным окнам, которые уже есть в ваших дверях, вы можете заменить остальные квадраты на большее количество стекла для создания яркой и просторной теплицы своими руками.А если у вас недостаточно деталей для целой коробки, подумайте о том, чтобы прикрепить четыре панели вертикально для тонкого сарая в стиле телефонной будки.

Просто помните: при перекрашивании гаражных ворот, которые будут жить снаружи, выберите латексную краску и подходящий грунт для наружных работ (она будет более долговечной).

3. Сделайте садовые ящики или кашпо

Поднимитесь! Из этой старой гаражной двери получится красивый горшок для цветов.

(Pinterest)

Вы сэкономите на дорогих приподнятых грядках из садовых магазинов, используя вместо них несколько старых гаражных ворот.

Убедитесь, что вы проверили сорт древесины, прежде чем начинать строительство; вам нужен устойчивый к гниению (лучше всего кедр или красное дерево). И тщательно измеряйте, особенно когда дело доходит до ширины — если ваша грядка шириной более 4 футов, вам будет трудно дотянуться до прополки этой моркови.

Вы захотите обойти свой двор, чтобы выбрать наиболее ровное пространство с пространством, подходящим для вашего устройства.

Не занимаетесь садоводством? Вы также можете прислонить гаражные ворота на заднем дворе в качестве искусства и задрапировать их мерцающим светом.

4. Создайте вешалку для верхней одежды

Добавьте немного деревенского чутья и в то же время организованность.

(Pinterest.com/mylove2creatie.com)

Панель от раздвижной двери — идеальный инструмент для организации вашего дома. и придадут вашему дому немного деревенского фермерского стиля. Все, что вам нужно сделать, это перекрасить свою находку (если это так) и поместить ее в прихожую или прихожую, чтобы использовать в качестве вешалки для пальто и шляп. Просто добавь крючки!

Этот предмет также можно использовать в спальне для ремней, шарфов и сумочек.Вы также можете создать декоративную складную ширму, сняв краску или перекрасив ее в соответствии с палитрой вашей спальни. Грей-Плейстед говорит, что вы даже можете поставить гаражные ворота, обрамляя прихожую.

«У меня был клиент с двустворчатыми дверями с жалюзи, поэтому мы разделили их и добавили в качестве ставен с каждой стороны ползуна, ведущего к их террасе, — но то же самое можно сделать и с гаражными воротами», — объясняет она.

5. Сделайте изголовье

Отдыхайте легко (и сэкономьте деньги!), Сделав изголовье своими руками.

(Pinterest)

Хотите сделать драматическое заявление в спальне? Чтобы украсить традиционное изголовье, отрежьте старую гаражную дверь по размеру матраса и используйте обрезки для нижнего колонтитула.

«Вы можете соединить две части для одной кровати или вырезать панель для двухместной», — добавляет Gray-Plaisted.

Для дополнительной функциональности украсьте изголовье молдингом, чтобы создать выступ, на котором можно разместить небольшую лампу или книги.

Прикрепите дверь к стене с помощью прочной французской планки, которая представляет собой деталь молдинга с углом от 30 до 45 градусов.

6. Постройте скамейку

Старая гаражная дверь, превращенная в великолепную садовую скамейку

(Reposhture Studio)

Садовая скамейка или низкий столик — это умная перезагрузка старых гаражных ворот. Используйте более красивую панель в качестве сиденья, а вторую разделите на опоры.

Нет необходимости добавлять спинку, если вы устанавливаете эту скамейку у стены крыльца, хотя вы, возможно, захотите повысить уровень комфорта с помощью подушек для поддержки или подушки сиденья сверху.

7.Художественное оформление стен

Гаражные ворота могут стать прекрасным обрамлением для произведений искусства.

(Pinterest.com/ rachelkrauskopf.com)

Декупаж, краска, плитка, коллаж — вы называете это, и ваши гаражные ворота можно украсить и повесить как произведение искусства на стене.

Еще больше гения? Вы также можете удалить внутренние оконные панели, и у вас есть самодельная фоторамка.

8. Организуйте свое фойе

Прихожая трансформируется с гаражной дверью в консоль.

(ADS Automatic Door Specialists)

Одна большая панель с прикрепленной к ней полкой станет элегантной заменой стола в вашем фойе.

Добавьте зеркало над ним для быстрого ремонта, когда вы выходите из дома, и корзину под ним для обуви и ботинок.

Самодельные планы кранов — Новый размер гаража только что выпущен — Сделай сам @ ME

Новый размер? Хорошо, у MechanicalElements.com есть планы на козловые краны — на годы. Что интересно, один из самых первых наших планов. Мы только что выпустили кран идеального размера для вашего гаража. Эти самодельные планы кранов похожи, хотя рассчитаны на максимальный вылет и говядину, но все же проходят через стандартные гаражные ворота.

Основная система была спроектирована много лет назад, и многие из них (различных размеров) были построены за эти годы. Фактически, некоторые хорошие примеры показаны на нашей странице Истории клиентов. (Включая автора, который имел один 25 лет и построил несколько с модификациями.)

Итак, что нового?

По сравнению с первым планом мобильных мостовых кранов и гораздо более крупными чертежами козловых кранов большего размера, они подходят как по размеру, так и по грузоподъемности. Хотя есть некоторые совпадения с обоими, новый кран оптимизирован по размеру, чтобы легко проходить через обычные гаражные ворота, но при этом обладает всей мощностью, необходимой типичному механику.Фактически он затрагивает некоторые аспекты размера и грузоподъемности, что делает его идеально подходящим между другими немного меньшими и гораздо большими самодельными продуктами для кранов.

Новые планы кранов «Just Right» включают ваши отзывы, а также все, что мы узнали и полюбили о многих созданных нами кранах.

Он прост в использовании и легко разбирается для хранения или транспортировки. Он достаточно мал, чтобы его можно было разместить и хранить, но при этом максимально увеличивает высоту для подъема. Ноги опускаются вниз, чтобы пройти через стандартную дверь гаража, а затем поднимаются на 10 футов под луч! Этого достаточно, чтобы поднимать двигатели с автомобилей или больших машин, поднимать лодки с опор и оборудование на трейлеры.

Идеальный самодельный кран

Мы называем этот самодельный кран «Самодельный кран», но этим, конечно, не ограничиваются. Мы называем это так, потому что размер конструкции идеально подходит для механика гаража. Однако он также может быть идеальным для вашего бизнеса.

В своей основной версии кран имеет алюминиевую двутавровую балку 8 дюймов и 8 дюймов (алюминий, 6061-T6), длиной 12 футов, и колеса, на которых можно кататься. Опоры основания — стальная, квадратная труба 3 ″ с штифтами 3/4 ″. Все профессионально порошковое покрытие.

На планах показаны варианты из стали и алюминия для верхней балки. Алюминий для верхней балки легок при сборке, разборке или при подъеме и опускании ножек. Это также помогает сделать кран более портативным для хранения и транспортировки. Алюминий — большое преимущество, даже если он стоит дороже.

Вариант стальной балки, с другой стороны, может дать немного больше свободного пространства, потому что сталь жестче для своего размера.

Для безопасности колеса устанавливаются на подпружиненные каретки.Кран легко катится даже с небольшим грузом, но при подъеме чего-то тяжелого пружины позволяют основанию прочно стоять на земле и предотвращают случайное перемещение.

Дополнительно можно установить ролики с тормозами. Еще один восточный вариант, повышающий безопасность и удобство.

Максимальное удобство использования

Этот уникальный козловой кран максимально увеличивает высоту, как указано выше, а также максимальную универсальность с помощью зажима для соединения двутавровой балки. Он подходит не только для этого крана, но и идеально подходит.Верхняя балка позволяет перемещаться в любом месте балки, чтобы уменьшить расстояние между стойками, что помогает тремя отличными способами:

  • Первый , Уменьшение эффективного расстояния между стойками дает большую грузоподъемность — для алюминиевого I- 8 дюймов. Ширина: до 6000 фунтов, когда ноги находятся на расстоянии менее 8 футов друг от друга; Грузоподъемность 4000 фунтов с опорами при ширине балки 12 футов. Неплохо для самодельных крановых схем.
  • Второй , перемещение опор позволяет крану кататься вокруг другого оборудования и легче хранить.Механик обычно хранит его, сидя на машине, так что один конец балки торчит над верстаком. Легко убирать.
  • Третий , если вам нужен нависающий портал, вы можете уравновесить другой конец и использовать свободный конец для подъема. (Обратите внимание, что грузоподъемность значительно меньше для свисающей конечной нагрузки. Кроме того, вы должны заблокировать конец, чтобы ваша тележка не скатилась, и уравновесить другой конец.) Насколько нам известно, это особенность НЕТ ДРУГОГО КРАН ЕСТЬ! (Возможно, потому, что это требует от вас, как пользователя, здравого смысла).

Здесь есть интересное примечание. Мы считаем, что те, кто строит самодельный кран, находятся выше по лестнице здравого смысла. Мы дадим интересные варианты, и вы поймете предупреждения. Пожалуйста, сосредоточьтесь на безопасности крана, особенно при свисающих грузах. Серьезно, не будь с этим дураком.

Кран легко разбирается, сняв болты, соединяющие верхнюю балку с опорами. Верхние ножки также можно выдвигать — все это упрощает управление, а кран довольно портативен.

Самодельные чертежи крана

Планы крана поставляются полностью, включая полный список материалов с опциями. Технические данные необходимо учитывать, если вы хотите настроить свой кран. Кроме того, в планах есть предложения по аксессуарам, таким как тележка с двутавровой балкой или подъемное устройство (подъемник). — Легко купить отдельно. Для получения наиболее полной комплектации мы рекомендуем использовать стойку для лебедки вместе с краном. Это может показаться глупым, но мы действительно предпочитаем шест лебедки, а не цепному падению, подъему или другому подъемнику.

Вся информация о загрузке является точными инженерными данными, но выбор загрузки балок может существенно повлиять на результат. Например, способность выдерживать колеблющуюся или подпрыгивающую нагрузку значительно меньше. Всегда будьте осторожны при подъеме. Не покупайте эти планы, если вам не хватает здравого смысла в вопросах безопасности. 🙂 Если вас интересуют технические вопросы, прочтите здесь о режимах отказа козлового крана.

Для тех, кто его строит, это отличный инструмент, который прослужит долгие годы — возможно, поколения.Он также мощнее, гибче, легче разбирается, портативнее и проще в эксплуатации, чем любой кран Harbour Freight или аналогичный кран Northern Equipment. Если вам нужен мостовой козловой кран, то это он. Лучшие самодельные планы крана (или самодельный кран) вокруг. Получите планы здесь и начните строить сегодня!

Поделиться Артикул:

Гаражные секционные ворота | Гаражные ворота с панельным подъемником Steel-Line

Первая линия защиты вашего дома

В такой стране, как Австралия, где погода часто непредсказуема, а иногда и экстремальна, устойчивость гаражных ворот к погодным условиям имеет решающее значение.Наши секционные гаражные ворота проверяют это, а затем и другие — они обладают отличной устойчивостью к ветру и пыли, а также прочными уплотнителями из ПВХ и прочными нижними направляющими из алюминия. Независимо от того, является ли ваш гараж домом для вашего автомобиля или вашей коллекции ценностей, вы можете положиться на секционные ворота Steel-Line, которые защитят ваши драгоценности.

Создание идеального внешнего вида вашего дома

Наши гаражные секционные ворота доступны в широком диапазоне дизайнов. Вам на выбор предлагаются следующие фантастические стили:

• Glacier
• Ranch
• Slimline
• Flatline
• Heritage.

Каждый дизайн хорошо сочетается с различными архитектурными стилями, что дает вам свободу выбора двери, которая соответствует вашим уникальным вкусам и предпочтениям.

В Steel-Line мы также понимаем важность подбора цвета при покупке новых ворот для гаража. Вот почему мы предлагаем широкий выбор цветов Dulux и Colorbond для всех наших секционных ворот. Мы даже можем дополнить вашу дверь индивидуальной отделкой под дерево, если вам нужен именно такой вид.

Brilliant Features

Большинство австралийских секционных гаражных ворот можно автоматизировать для вашего удобства, что делает нашу продукцию еще более практичной для современного австралийского дома.

Вдобавок к этому мы интегрируем в наши двери ряд ценных функций безопасности — вот почему мы являемся лидерами рынка в этой области. К таким характеристикам относятся:

• Защита от пальцев — уникальный дизайн, отмеченный наградами, не только защищает вашу семью от серьезных травм, но и изолирует элементы, которые могут проникнуть через обычные гаражные ворота.
• Система автоматического реверса — дверь автоматически останавливается и реверсируется, если она касается объекта.
• Photo Eye (опция) — дверь оснащена электронным лучом, который обнаруживает любые препятствия и соответствующим образом меняет направление до того, как произойдет контакт.
• Сверхпрочная нижняя направляющая — Все гаражные секционные ворота Steel-Line оснащены прочной сверхпрочной нижней направляющей для повышения прочности нижней части гаражных ворот. К нижнему рельсу добавлен прочный и долговечный атмосферостойкий уплотнитель для дополнительной защиты от непогоды.
• Прочные и бесшумные петли — чтобы ваши гаражные ворота открывались как можно более плавно и тихо, мы также используем петли из специально разработанных композитных материалов, таких как нейлон, для безотказной работы.

Цены на секционные гаражные ворота

Есть несколько факторов, которые могут повлиять на стоимость ваших новых гаражных ворот. Например:

  • Размер и дизайн — ширина, высота и детали конструкции ваших гаражных ворот будут влиять на общую стоимость.
  • Цвет — Мы предлагаем огромный выбор цветов, включая ассортимент Colorbond и Dulux, а также варианты с порошковым покрытием.Ваш предпочтительный цвет повлияет на цену ваших секционных гаражных ворот.
  • Окружающая среда — Если вы живете недалеко от побережья или в районе, где обычны лесные пожары или циклоны, вам могут потребоваться более жесткие материалы и конструкция. Это будет играть роль в определении того, сколько стоят ваши гаражные ворота.
  • Материал — Стоимость секционных гаражных ворот сильно зависит от того, из какого материала они изготовлены. Мы предлагаем стильные материалы, в том числе сталь, алюминий, акрил, дерево и т. Д.
  • Устройство открывания гаражных ворот — включение гаражного пульта увеличивает стоимость вашей двери.
  • Дополнительные аксессуары — Наш огромный ассортимент удобных аксессуаров, включая ручки, клавиатуры, изоляцию, окна и фотодатчики, может повлиять на цену вашей двери.

Какими бы ни были ваши потребности, со Steel-Line вы можете рассчитывать на качественную продукцию по конкурентоспособным ценам. Свяжитесь с нашей дружной командой, чтобы получить бесплатную индивидуальную оценку и расценки сегодня.

Какие 6 типов гаражных ворот? (И как выбрать один)

В то время как входные двери, кажется, привлекают все внимание (с «ох и ах», зарезервированными для декоративных стеклянных вставок или причудливых боковых панелей), на самом деле это верхние гаражные ворота, которые могут сделать или разрушить привлекательность вашего дома.

Давайте посмотрим правде в глаза: если у вашего дома есть пристроенный к фасаду гараж, широкие ворота гаража — это первое, что замечают люди, проезжая мимо или выезжая на подъездную дорожку. Таким образом, вы должны тщательно выбирать, рассматривая замену гаражных ворот.

Существует множество типов гаражных ворот на выбор — шесть наиболее распространенных: секционные, складывающиеся, сдвижные вбок, с боковыми петлями, откидывающиеся козырьки и откидывающиеся вверх. Вы также должны выбрать материал двери, отделку, цвет и специальные опции, такие как окна, изоляцию и фурнитуру, которую вы хотите использовать.

Если вы уже чувствуете себя немного подавленным, не беспокойтесь — мы составили разбивку по различным типам гаражных ворот, чтобы упростить процесс и научить вас кое-чему о каждом из них, чтобы упростить задачу.

Используйте код купона «TAKE10», чтобы получить скидку 10%!

Ворота гаражные секционные

Как наиболее популярные в США, гаражные секционные ворота состоят из панельных секций, соединенных петлями. Когда дверь открывается и закрывается, колеса на краю каждой панели катятся по вертикальной направляющей с каждой стороны дверного проема.

Петли между каждой секцией панели загибаются по изогнутой части направляющей. Эта особенность позволяет двери располагаться параллельно потолку, когда она полностью открыта, или на одной линии со стенами, когда она полностью закрыта.

Пара пружин высокого напряжения над проемом прикреплена к тросам, которые приводят в действие дверь и удерживают ее от опускания, когда она открыта только частично.

Эти двери, как правило, изготавливаются из стали, не требуют особого ухода и могут быть настроены для включения оконных вставок, оборудования, текстур и цветов.Они бывают изолированными и неизолированными.

Гаражные ворота Roll-Up

Вы, вероятно, найдете их больше в коммерческих целях, чем в жилых помещениях, но рулонные двери — это простой вариант дизайна, созданный для помещений с ограниченным потолочным пространством. Этот стиль состоит из стальных пластин размером 2–3 дюйма, которые катятся вокруг барабана над дверным проемом.

Сворачивающиеся или свертывающиеся двери рассчитаны на интенсивное использование, а высокопроизводительные блоки могут быть изготовлены без пружин или закрыты для предотвращения ржавчины, коррозии и замерзания.Из-за сверхмощного характера сворачиваемой модели первоначальные затраты выше, чем у секционной конструкции.

Используйте код купона «TAKE10», чтобы получить скидку 10%!

Сдвиг к боковым гаражным воротам

Кредит: ryternagaragedoors.co.uk

Направляющая к боковой двери гаража действует так же, как следует из названия — наклоняется к одной стороне гаража и сидит параллельно стене. Они были одними из первых стилей эксплуатации и первоначально использовались для гаражей с небольшой высотой потолка.

Они перемещаются по более низким тележкам, которые достаточно гибкие, чтобы работать с небольшими уклонами пола или потолка. Для сдвижных боковых дверей не требуются уравновешивающие пружины, и в них имеется встроенный выдвижной двигатель для автоматической работы без необходимости использования оператора, установленного на потолке.

Гаражные ворота с боковыми распашными петлями

Кредит: garagedoorsonline.co.uk

Гаражные ворота на боковых петлях в старинном стиле распахиваются и закрываются с помощью навесной рамы по обе стороны от проема.Они напоминают большие двери сараев и обычно изготавливаются из дерева, хотя также доступны двери из оцинкованной стали коммерческого типа.

В последнее время спрос на эти классические двери возрос, особенно для гаражей с препятствиями или ограниченным пространством над головой. Распашные гаражные ворота можно приобрести в предварительно подвешенных стальных рамах или вставить в существующие проемы. Их также можно автоматизировать с помощью специальных манипуляторов.

Гаражные ворота с подъемно-поворотным механизмом и подъемом с навесом

Подобно стилям с боковыми петлями, откидные гаражные ворота с тентом не имеют секций — они сделаны из одной цельной детали.У них есть поворотный шарнирный механизм, поэтому их можно откинуть в гараж. Дверь в виде балдахина расположена параллельно потолку гаража и выходит за пределы фасада дома, когда дверь открыта.

Откидные гаражные ворота с подъемом / подъемом и подъемом

Кредит: garagedoorcompany.co.uk

Подобно откидывающимся навесам, откидные гаражные ворота поднимаются вверх и въезжают в гараж. Они подвешиваются независимо от каркаса, поэтому не выступают за фасад дома.

Эта конфигурация требует больше места, чем гаражные ворота с навесом. Хотя есть некоторые домовладельцы, которые выбирают этот тип, с ними сложнее работать, чем с другими стилями, и, как правило, они дороже.

Puls to the Rescue

Возникли проблемы с открытием или закрытием ворот гаража? Он застрял в одном месте или продолжает дрейфовать, когда вы пытаетесь оставить его частично открытым? Работа с усиленными пружинами растяжения или тросами может быть опасной.

Оставайтесь в безопасности и доверьте дела профессионалам Puls.Специалисты Puls предлагают ремонт и осмотр всех типов гаражных ворот и могут быть там уже в тот же день. На все услуги, запасные части и рабочую силу распространяется наша 90-дневная гарантия, а наши квалифицированные технические специалисты являются экспертами в своей области с многолетним опытом работы.

Будь то экстренный ремонт или обслуживание гаражных ворот, независимо от размера, типа и материала гаража, наша команда технических специалистов придет к вам, когда это будет соответствовать вашему графику, чтобы точно определить проблему, быстро ее устранить и упростить .Назначьте встречу сегодня, чтобы ваши гаражные ворота в кратчайшие сроки снова заработали как новые.

Переоборудование гаража в спальню без снятия гаражных ворот

20 ноя

Переоборудование гаража в спальню без снятия гаражных ворот


Превращение вашего гаража в дополнительную спальню — отличный способ создать дополнительную комнату в вашем доме, независимо от того, хотите ли вы, чтобы она служила гостевой спальней, новой главной спальней или вам нужно разместить дополнительного члена семьи.Многие домовладельцы предпочитают реализовывать этот проект, не снимая гаражные ворота полностью, будь то для снижения стоимости проекта или для того, чтобы им было легче переоборудовать обратно в гараж в будущем. Если вас это интересует, следующие советы помогут завершить преобразование.

1. Планы и разрешения

Это должно быть первым шагом к любой переоборудованию гаража. Прежде чем приступить к какой-либо работе, изложите свои планы на весь проект.Это даст вам лучшее представление о разрешениях, которые могут потребоваться для вашего проекта, таких как разрешения на строительство и сертификаты. Убедитесь, что вы ничего не упускаете из виду, и при необходимости проконсультируйтесь со специалистом, чтобы убедиться, что вы соблюдаете все местные нормы и правила.

2. Коммунальные услуги

В силу своего предназначения в большинстве гаражей очень мало инженерных сетей, часто только освещение и несколько розеток. Посмотрите, какие утилиты вам нужно будет добавить при преобразовании в спальню, так как, скорее всего, потребуется несколько обновлений.Подумайте о вентиляции, водопроводе и дополнительных электромонтажных работах. В зависимости от вашего региона на эти вещи могут также распространяться местные нормы и правила, и для них требуются разрешения, и в этом случае в ваших интересах поговорить с подрядчиком, который может убедиться, что все в порядке как с точки зрения правил, так и с точки зрения безопасности.

3. Изоляция

Гаражи не предназначены для того, чтобы зимой было тепло и уютно, но спальня определенно должна быть такой. Поскольку вы будете хранить свои гаражные ворота, добавление надлежащей изоляции к преобразованному пространству становится еще более важным.Рассмотрите варианты добавления изоляции к гаражным воротам, поскольку доступно множество различных материалов. Также стоит позаботиться об утеплении потолка и стен, чтобы в переоборудованной спальне было комфортно жить круглый год. Кроме того, убедитесь, что двери гаража защищены от атмосферных воздействий и герметизируют воду, чтобы они не пропускали дождь или снег.

4. Добавить стену

Если ваш гараж достаточно большой, вы можете подумать о строительстве стены в нескольких футах от гаражных ворот.Это позволит вам сохранить гаражные ворота снаружи, добавив при этом дополнительную изоляцию и звукоизоляцию переоборудованному помещению. Дополнительное пространство между новой стеной и гаражными воротами может также служить местом для хранения вещей, если вы добавите дверь.

5. Освещение

У большинства гаражных ворот нет окон, а если и есть, то они очень маленькие, что делает их недостаточным источником света. Помните об этом при планировании переоборудования, так как может потребоваться добавить окна к другим стенам гаража, чтобы компенсировать недостаток света.

6. Этаж

Нет никого, кто бы описал типичный этаж гаража как удобный или домашний. Это означает, что когда вы перестраиваете спальню, вам нужно будет надстроить ее или, возможно, поднять, чтобы можно было добавить изоляцию. Когда вы держите гаражные ворота, приподнятие пола может означать, что они не смогут открываться в зависимости от механизма открывания. Если вас это беспокоит, вам нужно будет изучить альтернативные варианты напольного покрытия или построить пол так, чтобы оставался зазор, достаточно большой для открывающейся гаражной двери.

Верхняя полка для хранения в гараже — пояс для инструментов

Этот пост спонсируется The Home Depot. Мне выплатили компенсацию за мое время и предоставили товар. Все идеи и мнения принадлежат мне. Этот пост содержит несколько партнерских ссылок для вашего удобства.Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

Я работаю над добавлением складских помещений в моем доме. Прямо над гаражными воротами есть пространство, которое идеально подходит для хранения вещей.

Несколько лет назад я добавил пару полок для хранения в гараже над двойной гаражной дверью, но не удосужился поставить верхнюю полку для хранения в гараже над одной дверью. Эти полки идеально подходят для не слишком тяжелых предметов, которыми вы пользуетесь нечасто.Перетаскивать тяжелые предметы вверх и вниз по лестнице — не весело. 🙂 Я обычно храню на полках сезонные вещи и декор.

Планируя полку, я измерил расстояние от автомобильной дорожки гаражных ворот до потолка и решил, какой ширины и глубины мне нужна полка. Моя автомобильная гусеница находится на расстоянии 34 дюймов от потолка, поэтому нижняя часть моей полки находится на 30 дюймах от потолка, чтобы было достаточно места. Я планирую хранить пластиковые сумки на полке, поэтому я сделал ее глубиной 30 дюймов. Полка 10 футов в длину.

(Мои полки для двойных гаражных ворот имеют длину 8 футов каждая и ширину 24 дюйма, что идеально подходит для 1 листа (4 x 8 футов) фанеры.)

Как построить надземную полку для хранения гаража для одной гаражной двери

10 футов в длину x 26 дюймов в высоту x 30 дюймов в глубину

Материалы

Используемые инструменты

Список вырезок

  • 2 — доски 2 ″ x 4 ″ x 10 ′ (уже этой длины, резать не нужно)
  • 7 — доски 2 ″ x 4 ″ x 27 ″
  • Доска 2 — 2 ″ x 4 ″ x 30 ″
  • Лист 1 — 1/2 ″ x 30 ″ x 8 ′
  • Лист 2 — 1/2 ″ x 12 ″ x 30 ″

Схема разрезов

В ходе этого проекта я буду рассматривать рамный молот Milwaukee 22 унции и гвоздезабиватель для пальм Ridgid.

Шаг 1

Сделайте надрезы в соответствии со списком вырезов.

Я использовал циркулярную пилу и продольный пропил, чтобы отрезать фанеру по размеру.

Чтобы облегчить сборку на лестнице позже, я забил все гвозди в 10-футовые доски. Отметьте 10-футовую доску для гвоздей в точках 1, 3, 5, 7, 9. Эти отметки также будут центром всех 27-дюймовых опорных плат.

Мне очень нравится качание молота Milwaukee, он хорошо взвешен и не имеет большой вибрации.У него также есть эта крутая функция для запуска гвоздя с магнитом, который удерживает гвоздь, чтобы запустить его (больше не нужно ломать ноготь, держась за руку 🙂). Я использовал молоток для всего на земле и использовал гвоздодер на лестнице.

Шаг 2

При необходимости используйте прибор для поиска стоек, чтобы найти балки в потолке, к которым нужно прикрепить вертикальную опору. Найдите балку рядом с углом полки и отметьте 30 дюймов от стены. Здесь начнется жесткая стяжка.Закрепите жесткую стяжку на потолке строительными винтами 3 ″. Прикрепите плату 30 дюймов к каждому разъему винтами 1 1/4 дюйма.

Шаг 3

Отмерьте от потолка и отметьте 30 ″, это будет нижняя часть полки.

Поднимите полку на место и с помощью гвоздей 3 1/4 дюйма надежно закрепите ее на стене. Убедитесь, что вы прибиваете гвозди к стене.

Поместите переднюю 10-футовую доску на сборку полки и прибейте к 27-дюймовым опорам, а также к вертикальным опорам.Нижняя часть вертикальных опор должна быть заподлицо с низом полки.

Гвоздезабиватель для ладони делает работу на высоте очень простой, а рукоятка действительно удобной. Просто прикрутите винт к магниту посередине и надавите. Гвоздезабиватель для пальм сделает всю работу за вас. Внимание — наушники обязательны, это громко! Вращающийся на быстроразъемном соединении делает перемещение с пневматическим шлангом удобным. Также он позволяет изменять глубину забивания шляпки гвоздя.
