Зенкеры конусные «Кобальт»

	20.5	63	М10	Быстрорежущая сталь Р6М5+ Co	Шлифованный профиль	62-64	90	10	Цилиндрический хвостовик	Кобальтовое покрытие
	6. 3	45	М3	Быстрорежущая сталь Р6М5+ Co	Шлифованный профиль	62-64	90	5	Цилиндрический хвостовик	Кобальтовое покрытие
	8. 3	50	М4	Быстрорежущая сталь Р6М5+ Co	Шлифованный профиль	62-64	90	6	Цилиндрический хвостовик	Кобальтовое покрытие
	10. 4	50	М5	Быстрорежущая сталь Р6М5+ Co	Шлифованный профиль	62-64	90	6	Цилиндрический хвостовик	Кобальтовое покрытие
	12. 4	56	М6	Быстрорежущая сталь Р6М5+ Co	Шлифованный профиль	62-64	90	8	Цилиндрический хвостовик	Кобальтовое покрытие
	16. 5	60	М8	Быстрорежущая сталь Р6М5+ Co	Шлифованный профиль	62-64	90	10	Цилиндрический хвостовик	Кобальтовое покрытие

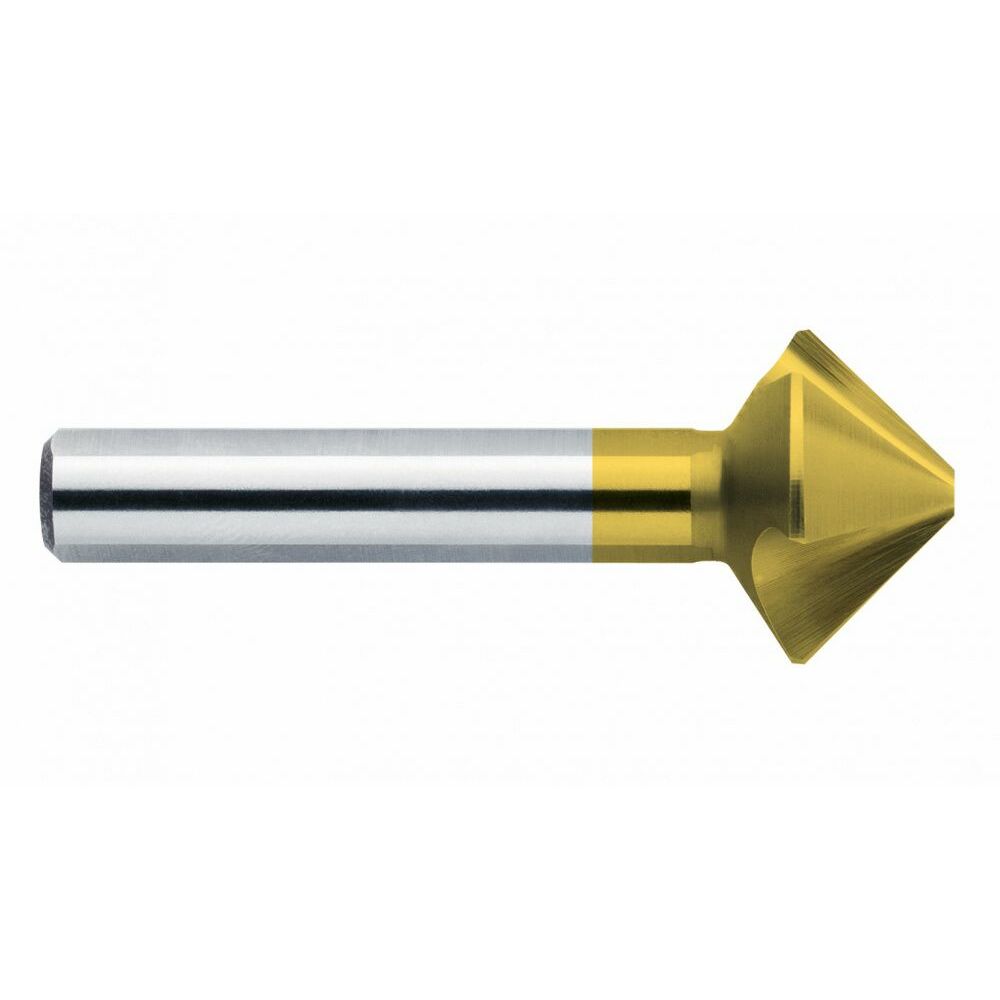

Зенкер конический по металлу Bosch; 13×50 mm — 1609200315 — Зенкеры и развертки

Производитель	Bosch
Общий вес с упаковкой	0,032 kg
Диаметр	13 mm
Высота шага	90°
Единица товарной упаковки	1 шт.
Подходит для сверления	дерева, Цветные металлы (алюминий, медь, свинец, латунь и т. д.)

Здесь вы найдете все инструменты и аксессуары Bosch. Диапазон инструментов Bosch можно разделить на такие группы:

• Синяя линия Bosch (Bosch Professional) — это профессиональные инструменты, которые отвечают самым высоким требованиям к мощности, точности и долговечности. Большинство этих инструментов поставляются в пластиковых корпусах интеллектуальной транспортной системы «L-BOXX».
• Зеленая линия Bosch — инструменты для дома, хобби и работы в саду. Эти инструменты отличаются сочетанием высокого качества, новейших технологий, удобного дизайна и хорошей цены.
• Измерительные инструменты Bosch — инструменты для профессионалов и любителеи, которые помогают выравнить поверхности, измерять расстояния, углы и склоны и находить скрытые объекты.
• Аксессуары Bosch — весь ассортимент имеет более 8000 изделий (сверла для бетона, металла, дерева и других материалов, долота, фрезы, диски для пил, абразивы и т. д.). Все аксессуары Bosch отличаются высоким качеством.

Краткая история компании:

Компания Robert Bosch GmbH была основана в 1886 году в Штутгарте, Германия.

Основатель компании Robert Bosch был новатором и сделал много технологических открытий. Robert Bosch также очень активно занимался социальной сферой как филантроп. Он основал больницу, был первым бизнесменом, который начал использовать правило 8-часовой смены на своих заводах и внес свои вклад для того, чтобы сделать жизнь лучше.

Теперь корпорация Bosch известна как крупнейший в мире производитель автомобильных компонентов. Было бы очень сложно найти транспортное средство во всем мире, в котором не было бы, по крайней мере, 1 части от Bosch. Автокомпоненты составляют около 60% оборота корпорации.

Bosch также известен как производитель отопительного оборудования, промышленных машин, бытовои техники и электроинструментов.

Компания Bosch зарегистрировала более 4000 патентов. Эта цифра прекрасно иллюстрирует страсть компании к инновациям. Особое внимание в настоящее время уделяется развитию технологии аккумуляторов.

Зенкеры и зенковки — по дереву, зенкеры по металлу, твердосплавные

Сверлильный и резьбонарезной инструмент по металлу

Процесс зенкования, или обработка просверленных отверстий в деталях и изделиях под головки винтов, болтов, осуществляется при помощи зенковок. Зенковки делятся по форме режущей части на несколько видов:

• цилиндрические,
• конические,
• торцовые (их еще называют цековками).

По диаметру отверстий, подлежащих обработке, зенковки подразделяются следующим образом:

• простые,
• снабженные или нет предохранительным конусом,
• с конусным хвостовиком.

Зенкер – это режущий инструмент, снабженный несколькими лезвиями и использующийся в целях улучшения качества поверхности, увеличения диаметра отверстий цилиндрической или конической формы, повышения точности. Предназначается для получистовой обработки перед операцией развертывания или реже окончательной обработки отверстий в пределах 4-5 класса точности, обработки гнезд, имеющих плоское дно, под головки болтов или винтов.

Развертка используется при необходимости произвести окончательную обработку отверстий, достигая шероховатости поверхности от 7 до 9 класса и точности в пределах 6-9 квалитетов. Такое высокое качество обработки возможно благодаря особой конструкции развертки, предполагающей большое количество режущих кромок (до 14 штук), и снятию в процессе работы малого припуска. Зенкер отличается от развертки тем, что снабжен меньшим числом кромок, имеет другую заточку и используется, по большей части, для формирования отверстий с невысокой точностью.

Вы можете купить зенкеры, развертки и зенковки по металлу отечественного и импортного производства. Уточнить наличие товара можно, позвонив по бесплатному телефону  8-800-100-39-81.

Сверлильный и резьбонарезной инструмент по металлу и Зенкеры и зенковки, зенкер по металлу Зенкер конический по металлу.

Процесс зенкования, или обработка просверленных отверстий в деталях и изделиях под головки винтов, болтов, осуществляется при помощи зенковок. Зенковки делятся по форме режущей части на несколько видов:

• цилиндрические,
• конические,
• торцовые (их еще называют цековками).

По диаметру отверстий, подлежащих обработке, зенковки подразделяются следующим образом:

• простые,
• снабженные или нет предохранительным конусом,
• с конусным хвостовиком.

Зенкер – это режущий инструмент, снабженный несколькими лезвиями и использующийся в целях улучшения качества поверхности, увеличения диаметра отверстий цилиндрической или конической формы, повышения точности. Предназначается для получистовой обработки перед операцией развертывания или реже окончательной обработки отверстий в пределах 4-5 класса точности, обработки гнезд, имеющих плоское дно, под головки болтов или винтов.

Развертка используется при необходимости произвести окончательную обработку отверстий, достигая шероховатости поверхности от 7 до 9 класса и точности в пределах 6-9 квалитетов. Такое высокое качество обработки возможно благодаря особой конструкции развертки, предполагающей большое количество режущих кромок (до 14 штук), и снятию в процессе работы малого припуска. Зенкер отличается от развертки тем, что снабжен меньшим числом кромок, имеет другую заточку и используется, по большей части, для формирования отверстий с невысокой точностью.

Вы можете купить зенкеры, развертки и зенковки по металлу отечественного и импортного производства. Уточнить наличие товара можно, позвонив по бесплатному телефону  8-800-100-39-81.

Сверлильный и резьбонарезной инструмент по металлу и Зенкеры и зенковки, зенкер по металлу Зенкер конический по металлу, купить зенкер по дереву, зенкер по металлу 30 мм.

инженер поможет — Зенкер по металлу

Операция зенкерования может быть как завершающей в процессе изготовления детали, так и одним из этапов обработки перед нарезкой резьбы. Зенкером обычно дорабатывают отверстие в штамповках, отливках, поковках и заготовках после долбления, расширяя диаметр, после операций растачивания резцами или сверления перед последующим развёртыванием деталей. Этим инструментом можно получить нужный профиль отверстия под крепёж (винты, болты, саморезы) или обработать торцевые плоскости деталей. При отсутствии повышенных требований к качеству деталей и необходимости в нарезке резьбы внутри отверстия, зенкерование будет заключительной операцией технологического процесса. Зенкер помогает убрать дефекты в отливках и т.д. Повышаются показатели шероховатости, исчезают геометрические неточности, такие отклонения от соосности, конусности и овальности и т.п.



Зенкеры для металла различаются по строению. Они изготавливаются цельными, насадными, сборными, оснащенными зубьями из твёрдых сплавов, с коническим хвостовиком и без него. Закрепление зенкера осуществляется двумя способами: с помощью конусного хвостовика (трёхзубые для небольших диаметров) и оправки (четырёхзубые для диаметров до 100 миллиметров). На изготовление зенкеров идёт быстрорежущая сталь, на зубья — в зависимости от назначения. Для зенкерования заготовок из стали применяют зубцы из сплава Т15К6, для чугунных –зубья из материала ВК4, ВК6 или ВК8. Режущие пластины напаивают на инструмент. Если зубья съемные, их можно демонтировать для заточки.



Небольшие зенкеры диаметром меньше 32 миллиметров, имеющие три режущие спирали, напоминают  с первого взгляда сверло спиральное. В отличие от сверла с двумя канавками, число режущих спиралей зенкера бывает от трёх до шести, а перемычка отсутствует. Несколько направляющих ленточек, по числу зубьев, способствуют точному центрированию прочного режущего инструмента. Лезвия, снимают металл равномерно и производительно слой за слоем, способствуют повышению класса точности расточенного диаметра. Для инструмента, материал которого быстрорежущая сталь, величина угла наклона режущей части 45-60 градусов, у зенкера из твёрдого сплава – 60-75, передний угол 8-15 градусов для стальных деталей, 6-8 для чугунных и 25-30 градусов для цветных сплавов. У твёрдосплавного зенкера стали этот угол равен 0-5 градусов при резании стального изделия, для чугунного он составит 5 градусов. Наклон режущей кромки принимает значения от 10 до 25 градусов. На зубцах заточена фаска размером 1,2-2,8 миллиметра, обеспечивающая верную направленность инструмента.



Существуют следующие виды: зенкер для цилиндрических отверстий (его ещё называют цековкой), зенкер для зачистки торцов, цилиндрическая зенковка и коническая зенковка. При зенковании получаем небольшие углубления в форме конуса или цилиндра, в которые впоследствии вкручиваются болты или винты с соответствующей головкой. Зенкерование применяется как для глухих цилиндрических отверстий, так и для сквозных.





Более точной операцией обработки, которая идёт следом за расточкой зенкером, является развёртывание. Отверстие в заготовке в процессе развёртывания доводится до нужного качества перед нарезанием резьбы. Развёртка представляет собой улучшенную модель зенкера за счёт увеличения количества резцов  (от шести до двенадцати) и уменьшения высоты слоя срезаемого металла. Основные части инструмента — хвостовик, закрепляемый в станке, и рабочая часть, которая делится еще на два отрезка — режущий и калибрующий. Калибрующий участок тоже состоит из двух зон – конической, имеющей вид обратного конуса, и цилиндрической. Такая конструкция способствует получению отверстия и снижает трение развёртки о металл во время работы. Резание происходит режущей кромкой, наклонённой под углом к оси инструмента. Развёртки могут быть цельные и насадные, машинные (как видно из названия — для станков) и ручные. По форме обрабатываемых отверстий они бывают конические и цилиндрические.



Отверстия с размерами, не превышающими 50 миллиметров, можно обработать вручную инструментом с цилиндрическим хвостовиком. Развёртки закрепляются на токарных агрегатах и прочих станках с помощью хвостовика конусообразного или цилиндрического. Диаметры развёрнутых отверстий от 3 мм до 10 см. Для больших диаметров вплоть до 300 мм или обработки прочных металлов выбирают насадные развёртки с креплением на оправку. Материал для их изготовления – быстрорежущая сталь, зубьями получают из твёрдых сплавов, так же, как и аналогичные сборные зенкеры. Материал цельных развёрток —  углеродистая сталь.



На заводах металлообрабатывающей отрасли зенкерование проводится на разных типах станков – сверлильных и фрезерных, расточных и прочих. Во-первых, намечаем начальную позицию для зенкерования. Для этого растачиваем в поковке или отливке резцом канавку длиной только на 5-10 миллиметров. Зенкер впоследствии обработает это отверстие гораздо быстрее резца. Для завершающего зенкерования инструмент используем с диаметром таким же, как диаметр отверстия, которое требуется получить. Кроме размера, при выборе зенкера обращаем внимание ещё на тип материала, из которого получена обрабатываемая заготовка. Важны и другие параметры: назначение изделия, объем производства, где будет располагаться отверстие, насколько режем в глубину, какая скорость резания нам необходима и какой квалитет поверхности мы хотим получить. Определяемся, из какого материала должен быть изготовлен наш инструмент, и с помощью чего мы будет осуществляться его крепление на станке. Для отверстий малых размеров в заготовках из обычного металла, не повышенной прочности, возможно крепление зенкера хвостовиком, в иных случаях надёжно закрепляем его на оправке.





Для зенкерования, если оно будет являться завершающей операцией обработки детали, подготавливаем отверстие, растачивая резцом или рассверливая сверлом с учётом припуска 0,8-2 миллиметра. Диаметр зенкера возьмём меньше размера отверстия, предоставив развертке, например, срезать недостающие 0,02-0,04 миллиметра.

При обработке заготовок из стали во избежание сильного нагрева в зоне резания будем использовать охлаждение СОЖ. Для зенкерования диаметра в чугуне или при работе с изделиями из цветных металлов охлаждать рабочую зону не будем.



По ГОСТам и справочникам по металлорезанию выбираем соответствующий зенкер, подходящий для обработки по всем требуемым параметрам:



— изготовленный из быстрорежущей стали, имеющий диаметр 10-40 мм, три, иногда четыре зуба — для получения отверстий в заготовках из стали с диаметром до 40 мм;



— для растачивания отверстий вплоть до 80 миллиметров в стальных изделиях – инструмент с диаметром от 32 до 80 мм, оснащенный съемными зубьями;



— зенкер с тремя, четырьмя зубьями диаметром от 14 до 50 мм – для обработки закаленных металлов, сталей, с которыми могут возникать трудности при резании;



— для зенкерования деталей из чугунов и цветных сплавов предпочтём зенкер перовой;



— специальный зенкер с подачей СОЖ из канавки в корпусе – он нужен для получения глухих отверстий с величиной диаметра 15-25 миллиметров.



Хорошо подобранный инструмент для зенкерования позволить нам сделать отверстие, не затратив много времени, по сравнению с рассверливанием спиральным сверлом или расточкой резцами. Так как скорость резания зенкером —  почти как при работе сверлом, а подачи в несколько раз превосходит скорость подачи при сверлении.



 Какими бывают эти инструменты в наше время

Зенкеры всех видов изготовлены из высоколегированных стальных материалов, а также сплавов с разным режущим углом. Делятся зенкеры на разные виды. От этого зависит, какой конкретно вид применять?



Эти инструменты различаются, прежде всего, по своей конструкции. Их отличия зависят от условий использования на оборудовании с ЧПУ и на станках, а также от ГОСТа. По конструкции зенкеры делятся на следующие виды.







— Насадной зенкер. Он относится к быстрорежущему типу деталей. Изготавливают его высоколегированных сплавов. Обозначается маркировкой P6M5. Может быть различных диаметров. От 25 до 75 мм.







— Твердосплавный. Это тоже насадной зенкер различных диаметров. В его конструкции присутствуют пластины из твердого сплава. Имеет маркировку ВК8,. Тут есть одна частность — например, маркировка ВК8 25 обозначает, что у зенкера есть пластины из твердого сплава диаметром 25 миллиметров. А если маркировка стоит ВК28 75, то это значит, что диаметр пластины равен 75 миллиметрам. Обычно такой сплав используют при работе с формами из стали или чугуна с высоким содержанием легирующих элементов.







— Еще такой же маркировкой, БК8, отмечаются хвостовые насадные зенкеры. Это деталь, которая оснащена специальным хвостовиком конической формы.





— Цельный. Самый доступный по цене, но в то же время тип зенкеров с наименьшей производительностью. Обычно если вам нужна более точная обработка и большая скорость работы, используются другие, сборные варианты с маркировкой БК8.





Так же зенкер выбирается в зависимости от задач по обработке детали







— Конические. Детали для обработки конических поверхностей на стальных заготовках (под различные датчики, клапаны, и т.д.) и для работы с прочими типами стальных материалов.







— Торцевые. Применяются для того, чтобы торцевые плоскости детали были защищены.





— Цилиндрические. Детали изготавливаются по специальным нормам ГОСТ. Зенкеры этого вида предназначаются для обработки поверхностей разного рода цилиндрического вида и формы. Они различны между собой по углу наклона, диаметру, и покрытию, которое моет быть выполнено из разных поверхностей, но общее в них одно — они выполнены из износостойкого материала.





Как зенкеры делятся по этому параметру?



— При обработке чугунных отверстий и высоколегированных сталей используется угол 0-5 градусов.







— При обработке материалов со средней степенью твердости используется угол 8-10 градусов.







— Для обработки легких видов стали используется угол 15-20 градусов.





Другими словами, если использовать зенкер, можно добиться многого. Например, существенно расширить диаметр изделия. К примеру, уровень вхождения становится более точным, поверхность отверстий, есть возможность создавать дополнительные отверстия под разного рода крепежные элементы. К ним относятся, к примеру, болты и др.





Некоторые требования, которым должен соответствовать этот инструмент

Выбранный зенкер (согласно ГОСТ или по справочникам, или и тому, и другому) должен соответствовать следующим техническим условиям применения:



— В изделиях, выполненных из конструкционной стали, расточку отверстий, диаметр которых до 8 сантиметров, проводят оснасткой из быстрорежущей стали. Ее диаметр должен достигать 32-80 мм. На оснастке должны быть надсадные головки.





— Если изделие изготовлено из цветных металлов или чугуна, для расточки глухих отверстий используется перовой инструмент.





— Если изделие было изготовлено из закаленной стали, которую было трудно обрабатывать, нужно использовать для растяжки отверстий в этой детали инструмент с твердосплавными пластинами, их диаметр около 14 мм-5 см. И у инструмента должны быть 3-4 зуба.





Чем отличается использование зенкера от смежных операций?

Если использовать зенкер, точно так же, как и рассверливать, то эта процедура выполняется на уже готовых отверстиях. Но результат получается более точным. Почему? В процессе обработки исправляются такие погрешности, как те, которые возникают после штамповки, литья, сверления. Улучшается точность и чистота поверхности отверстия.



Обычное сверло может отклониться от центра из-за того, что у него низкая жесткость. Особенно это актуально при прохождении отверстий большой глубины. Чем же отличается зенкер? У инструмента для зенкерования более высокая жесткость за сет большого количества зубьев. Это обеспечивает большую точность и направление. А меньшая глубина резки обеспечивает большую чистоту.





Если вы хотите зенкеровать в домашних условиях углубления под головки болтов или увеличить диаметр отверстия, то вполне сгодится для этого и обычное сверло. Разумеется, не каждое, а предназначенное специально для этого. Как дополнительный инструмент следует использовать простую дрель, или электрическую. Но если речь идет о производстве, то эта точная операция требует значительной мощности. По этой причине эта обработка выполняется на различных станках:







— Фрезерных (как вертикальных, так и горизонтальных) — очень редко. Обычно на оборудовании с ЧПУ как часть программы.







— Сверлильных- Очень часто.







— Токарных — тоже очень часто.







— Агрегатных — часто.







— Расточных — достаточно часто, в качестве вторичной операции.





По совету народных умельцев можно изготовить зенкер в домашних условиях. В качестве заготовки берется обломок сверла или любой другой цилиндр. На шлифовальном круге его конец затачивается под гладкий конус. Потом продольно режется канавка с помощью пилы-«болгарки», и еще раз зашлифовываются неровности. В результате получится инструмент, которым можно зенкеровать предварительно рассверленные диаметры и в деревянных, и в металлических деталях.

Зенкер. Финишная доработка отверстий | ПроИнструмент

Во многих случаях предварительно просверленное отверстие (особенно с использованием ручной дрели) не отличается высоким качеством: кроме торцовых заусенцев, может присутствовать ещё неперпендикулярность оси. Поэтому после сверления часто используют следующий переход – зенкерование, для этой операции нам и потребуется зенкер.

Устройство зенкера и целесообразность применения инструмента

В качестве первичного инструмента для получения отверстий, зенкер использовать невозможно. Его форма не позволит качественно врезаться в древесину, и, тем более, в металл. Иное дело – работать по уже готовой полости, для того, чтобы её улучшить или расширить по диаметру. С этой целью зенкер включает в себя:

• Рабочую часть, в виде многозубого усечённого конуса;
• Направляющую цилиндрическую часть;
• Опорную часть (хвостовик) с посадочным местом под патрон станка или дрели.

Область использования зенкеров ранее была более разнообразной – их использовали не только для рассверливания отверстий, но также и для финишной обработки соответствующих сквозных или глухих полостей в штампованных или литых заготовках. В современных технологиях деформирования внутренние образующие отверстий после точной пробивки/вырубки металлических полуфабрикатов полностью соответствуют зенкерованным. Естественно, что и по производительности зенкерование уступает штамповке. Но, во-первых, иметь штамповочное оборудование может себе позволить далеко не каждый. А, во-вторых, зенкеры по дереву ещё никто не отменил.

Классификацию цельных зенкеров по металлу, согласно ГОСТ 12489-71, можно выполнить для двух групп. К группе №1 относят инструмент, который предназначается для последующего получения особо точных отверстий методом их развёртывания (в качестве примера можно привести расточку гнёзд для сёдел клапанов). №2 применяется, если для использования отверстия для которых достаточным является квалитет Н11 (это соответствует примерно 4-5 классам точности). Стоит напомнить, что точность после сверления не превышает 12 квалитета, при этом биение сверла составляет не менее 0,15…0,20 мм (даже для отлаженных станков и новых свёрл). Зенкерование же даёт 11-й квалитет, при качестве внутренней поверхности отверстия до Rz 15…20.

Соответствие квалитетов ГОСТ и погрешностей размеров в зависимости от их диаметра можно определить при помощи таблицы, которая приведена ниже. При этом следует помнить, что отверстия под последующее их зенкерование должны быть меньше требуемого значения на 0,6…0,8 мм. Тоесть, зенкером снимается весьма небольшое количество материала.

Характерными особенностями зенкера считаются:

1. Наличие укороченной режущей части, которая, в отличие от свёрл, имеет форму усечённого конуса.
2. Три и более винтовых канавок, которые предназначены для отвода стружки.
3. Различная форма посадочной части – от конической, с обычным конусом Морзе, до традиционной цилиндрической по ГОСТ 12489-71, с осевым выступом на торце (зенковки).

Такие конструктивные изменения предусматривают некоторые отличия в технологии зенкерования от сверления. Например, использование смазочно-охлаждающих сред (СОЖ) здесь обязательно, а число оборотов зенкера всегда должно быть меньше, чем сверла по тому же материалу.

Общие правила для подбора зенкера и оборудования

Перед выбором необходимо определиться, что необходимо получить после такой обработки – улучшить качество отверстия, либо повысить его размерную точность. Первый вариант необходим, если в отверстии требуется нарезать резьбу (особенно – с мелким шагом), а второй – если в отверстие будет заводиться калиброванный крепёж в виде винтов, штифтов и т. д.

Учитывая описанный выше профиль рабочего торца зенкера, обрабатывать им можно и поверхности, непосредственно примыкающие к отверстию, например, с целью получения отверстия под потай.

В зависимости от условий отработки различают также цельные стальные зенкеры и инструмент с насадками из твёрдого сплава. В первом случае для изготовления используются быстрорежущие стали типа Р6М5 или Р6М5К5 (работа со стальными заготовками), во втором — для работ по дереву – можно применять и зенкеры из обычной углеродистой стали типа У7 или У8.

Твердосплавные насадные зенкера изготавливают из металлокерамики марок ВК4, ВК3М, минералокерамики ЦМ-332, а также из безвольфрамовых твёрдых сплавов ТМ-1 или ТМ-20. К стальному корпусу такие насадки, имеющие форму пластин, припаивают медью. Преимущества твёрдосплавных насадок к зенкерам – возможность в процессе обработки применять высокооборотистые режимы резания.

Долговечность зенкера определяется режимом его термической обработки, и, соответственно – твёрдостью. Рабочая часть инструмента, изготовленного из быстрорежущей стали, должна быть не менее HRC 62…64, а хвостовика — в пределах HRC 35…45. Зенкеры из углеродистых инструментальных сталей обладают твёрдостью рабочей части в HRC 56…60. Зенкеры по металлу с малыми диаметрами (до 6 мм) при покупке целесообразно проверять на твёрдость, используя тарированный напильник.

Для зенкеров по дереву используются также сборные и цельные конструкции. Эта технология для производства менее трудоёмкая, однако сборно-сварные исполнения инструмента весьма чувствительны к радиальному, и, особенно – торцевому – биению, поэтому техническое состояние патрона станка или дрели должно проверяться более тщательно.

При подборе типоразмера зенкера требуется учитывать не только размерный диапазон обрабатываемых отверстий, в частности, их глубины, но и реальную мощность используемого оборудования. Дело в том, что зенкерование – более энергозатратная операция, в сравнении со сверлением. Она требует повышенной мощности привода, поскольку всегда производится со значительными силовыми нагрузками на инструмент. Поэтому выбор, в частности, дрели обуславливается не только возможностью её функционирования на пониженных оборотах, но и достаточной мощностью двигателя (не менее 1,6 кВт).

Следует, однако, помнить, что наиболее качественным считается зенкерование, которое выполняется на станке. Тут с успехом используются и сверлильные, и токарные, и расточные станки. Для обработки можно приспособить также и фрезерный станок, однако лишь при наличии на нём устройства ЧПУ.

Домашние мастера обычно приобретают зенкеры в наборе. Это удобно и выгодно, но при этом следует проверить возможность установки хвостовика в патрон основного оборудования.

Зенкерование по металлу и дереву. Особенности

Вначале выбирают конструктивное исполнение зенкера. Например, обработку заготовок из цветных металлов и сплавов можно вести обычным перовым зенкером, а для зенкерования высокоуглеродистых сталей подойдёт инструмент по металлу с 3…4 зубьями, при этом угол усечённого конуса может варьироваться в диапазоне 60…90º.

Технология производства данных операций включает в себя:

1. Проверку прямолинейности оси предварительно выполненного отверстия. Для этого используют нутромер, а деталь укладывают на ровную жёсткую плоскость.
2. Для заготовок из литых сплавов – пробную расточку до глубины в 5…10 мм. Это позволяет исключить влияние возможной несплошности литой структуры заготовки на биение зенкера.
3. Смачивание СОЖ передней кромки отверстия (для чугунных заготовок, а также изделий из цветных металлов это необязательно). В дальнейшем подачу СОЖ выполняют по имеющимся винтовым канавкам.
4. Силовую подачу зенкера по мере его внедрения в металл (усилие возрастёт в 2,5…3 раза, но это не является причиной неисправности).
5. Постепенное снижение подачи по мере приближения к противоположному торцу отверстия.

После обработки заготовки зенкером с развитой направляющей частью, последующий проход инструмента по отверстию не нужен.

Особый интерес у домашних мастеров вызывает комбинированный инструмент сверло-зенкер. Он представляет собой ступенчатое сверло, на торце которого оформлена зенкерующая часть. Для снижения износа и усилия продольной подачи эта часть снабжается полусферическими канавками, куда периодически поступает СОЖ, и выводится образующаяся стружка.

Поскольку сверло-зенкер по мере своего углубления в металл работает в различных условиях, то к его исполнению предъявляется ряд дополнительных требований:

• Наибольшую долговечность будет иметь рабочий инструмент с поверхностным высокостойким покрытием из нитрида титана или вольфрама. Воронёный инструмент (чёрного цвета) будет обладать несколько меньшей стойкостью;
• Наборы из нескольких типоразмеров свёрл-зенкеров помогают при окончательной обработке отверстия формировать в его торце коническую переходную часть под крепёж нужных размеров;
• Рабочая часть сверла должна быть минимально допустимой, при которой обеспечивается устойчивая обработка: длинные инструменты резко теряют в своей устойчивости от продольного изгиба, что, учитывая повышенную твёрдость, мгновенно приведёт к поломке.

Зенкеры по дереву отличаются не только материалом, но и формой торца рабочей части. Удобно пользоваться также специальной зенкерующей насадкой, которая надевается сверху на обычное сверло, и прикрепляется к нему при помощи винта. При этом качество сверления обеспечивается правильной заточкой сверла и оптимальным выбором его материала. Для глубоких заготовок (размерами выше 40…50 мм) рациональнее использовать свёрла из воронёной инструментальной стали, в то время как для менее толстых изделий лучшую долговечность показывают твёрдосплавные зенкеры.

Зенкерующая насадка под основной инструмент имеет ещё одно эксплуатационное преимущество: она – двухсторонняя, поэтому, будучи насаженной на сверло своей противоположной частью, может эффективно применяться как ограничитель глубины обработки полости.

Основные особенности зенкеров по дереву:

1. Изготовленная под углом 90° рабочая форма торца.
2. Увеличенное до 5 количество зубьев.
3. Возможность применения также и для зенковки отверстия, без изменения его диаметра.
4. Зависимость количества режущих кромок от обрабатываемого материала: для мягких пород древесины – сосны или липы – обычно достаточно одной режущей кромки. В то же время, при необходимости обработки дерева вдоль волокон, из-за опасности скола количество режущих кромок — две и более.

Конструкции такого инструмента различаются также в зависимости от материала изделия. Например, для фанеры или ДСП выбирается свой зенкер.

Хороший набор свёрл по дереву обязательно включает в себя и зенкер (как самостоятельно, так и в качестве насадки на основной инструмент).

Зенкер по дереву — для чего и как сделать самому

Введение

Раньше деревянными постройками без единого гвоздя могли похвастаться только небольшой процент древних народов, а с появлением саморезов, шурупов, других элементов, без гвоздей строиться стало все. С ростом технологий росли требования к качеству, новой ступенью стало создание зенкера по дереву.

Это приспособление создано для повышения качества соединений деревянных изделий. Благодаря этому инструменту в создании деревянных конструкций можно использовать крепежи с большими шляпками, которые не будут торчать или держаться ненадежно. Но для соответствующей работы нужно научиться различать виды насадок, уметь обращаться со столь сложным оборудованием.

Что это такое

Зенкер по дереву– это специальный инструмент, который может создавать, обрабатывать отверстия. По сути зенкер не что иное, как разновидность насадки по типу сверла. Ее тоже можно использовать для сверления, но первоочередное ее назначение — это создания углублений для широких креплений, увеличение диаметра, обработка просверленных участков.

Основное отличие от обычного сверла заключается в том, что зенкер имеет больше двух лезвий, шире в диаметре. Такую насадку чаще всего используют для специализированных станков на производстве, вроде сверлильного или токарного, но все чаще можно встретить в инструментарии обычного пользователя. Таким инструментом выполняют следующий спектр действий:

• Очищение или шлифовка готовых отверстий;

• Увеличение диаметра внешней части или всего углубления;

• Обрабатывание торца изделия.

Такими действиям скрываются неровности, улучшается внешний вид всей конструкции. Также подобная работа положительно влияет на качество, долговечность соединения. Кроме этого снижается давление на структуру дерева, что снижает риск появления трещин и изломов.

Распространённая область применения – это создание мебели и деревянных построек, но есть еще ряд других сфер, где применяется это приспособление. А спрос на этот инструмент дошел уже и до обычных покупателей. Зенкерования не стоит путать с зенковкой, ведь эти схожие по название процесс кардинально отличаются друг от друга.

Какие бывают виды

Зенкеров много представлено на рынке, неопытный пользователь может не понять зачем столько нужно, а ведь у каждого вида есть свое назначение и особенность в работе. Какие-то подойдут для увеличения диаметра отверстия, а какие-то будут наиболее эффективны в работе с торцевой частью детали. Чаще всего в работе с деревом используются базовый набор насадок:

• цилиндрический;

• цельный конический,

• цельный насадной.

Каждый зенкер по дереву предназначен для работ соответствующих отверстий, указано в названии. Но в отдельных случаях, в особо трудоемких ситуациях, можно прибегнуть к использованию насадки на удлиненной оправке. У такого инструмента имеются специальные ножки, которые подрезают торец одновременно с процессом зенкерования. Поэтому лучше всего приобретать комплект, где будет сразу несколько моделей по типу и размеру, это буде выгоднее и эффективнее.

Зенкер своими руками

Зенкер по дереву довольно популярный инструмент на рынке, но в вашем магазине его может не быть, а вещь нужная. А в случае, когда все необходимые компоненты уже есть, в таком случае можно построить зенкерный станок своими руками. Оборудование будет далеко от профессиональных агрегатов, которые используют на предприятиях и фабриках, однако оно имеет преимущества перед дорогими аналогами. Для того, чтобы построить станок нужны следующие вещи:

• Основание ля станка из дерева или металла;

• Прочный угловой штатива, также из дерева или железа;

• Самодельная стойка для дополнительной устойчивости;

• Пружинный механизм, для обратного движения дрели.

Это базовые компоненты, из которых можно собрать станок, который обеспечит устойчивую и точную обработку. От выбора материала будет зависеть прочность, вес, долговечность, цена постройки. Сильно экономить в этом вопросе не стоит, потому что зенкерование – точный процесс, а любое отклонение или недочет может привести к плохим результатам.

Для создания самой насадки используйте саморез или сверло, которое нужно обрезать, добавив новые лезвия. Плюсов у такой конструкции много:

• Создается в домашних условиях из имеющихся компонентов;

• Не требуют больших вложений;

• Можно настраивать в любое время под индивидуальные конфигурации;

• Возможность проводить самые разные виды стационарных работ с дрелью;

Но даже с учетом всех преимуществ у кустарного зенкера есть ряд недостатков. Некоторые минус незначительны и легко исправляются, однако они есть и по большей части связаны с просчетами во время моделирования и неправильной сборке конструкции. Вот эти минусы:

• Ошибка во время заточки может привести к завышенному значению диаметра;

• Быстрый износ насадок;

• Любой недочет и ошибка приводит к потери качества;

Поэтому нужно уделить внимание на просчитывание конструкции и тестировать станок до его прямого использования. И если сделать все правильно, то такой станок будет отличным помощником в работе с деревянными деталями. А при желании оборудование можно переоборудовать и для железных деталей.

Видеоролик, где описан последовательный процесс создания зенкера по дереву

Заключение

В случае соединения деревянных деталей обработка отверстий играет очень важную роль. Недооценивая этот этап, пользователи подвергают итоговый результат большому риску. К тому же зенкерование продлит срок службы всей конструкции и крепежам, что позволит без вреда для деревянной структуры разбирать и собирать. В свою очередь, умение пользоваться зенкером будет большим плюсом для ваших построек, ведь эта насадка большой помощник, как в сборке мебели, так и домов.

Винты с потайной головкой и зенковкой

Зенковка

Protocase Tech Tip Видео

Краткое видео о зенковке

При зенковке используется сверлильный станок для создания конического отверстия в части или корпусе, которое соответствует углу и размеру головки конкретного винта с плоской головкой.

Зенковка идеально подходит для обеспечения того, чтобы винты с плоской головкой прилегали заподлицо с металлом вашего индивидуального корпуса или детали.

Щелкните здесь, чтобы просмотреть нашу подборку винтов с плоской головкой.

Преимущества зенковки

Расположение винтов с плоской головкой заподлицо с металлом детали или корпуса может быть выгодным по нескольким причинам:

Предотвращение помех: это особенно важно для полноразмерных стоечных шкафов. Обеспечивая надлежащий зазор между корпусами, вы избежите их трения о корпус, установленный сверху или снизу.

Создание хорошего уплотнения: помимо использования специальных прокладок, использование винтов с потайной головкой может помочь в создании светонепроницаемого или пыленепроницаемого корпуса.

Достижение обтекаемого вида: многие дизайнеры предпочитают винты с потайной головкой из-за эстетики гладкой поверхности.

Стандартные размеры зенковки

Protocase предлагает стандартные углы зенковки 82, 90 и 100 градусов.

Если вам требуется нестандартный угол зенковки, свяжитесь с нами, чтобы обсудить ваши варианты.

Ограничения

Зенкование доступно для всего нашего листового металла.

Материал утопленной детали должен быть достаточно толстым, чтобы выдерживать глубину головки используемого винта. Если материал недостаточно толстый, ваш винт выйдет из строя до того, как он окажется на одном уровне с поверхностью.

Чтобы винт с плоской головкой прилегал заподлицо, толщина материала панели должна быть как минимум такой же высоты, как и глубина головки винта.

Если вам нужна помощь в выборе толщины металла, подходящей для вашего винта и зенковки, свяжитесь с нами.

Конструктор Протокейсов

Выбор зенковки в Protocase Designer, нашем бесплатном программном обеспечении для проектирования корпусов, — это быстрый и простой процесс. Щелкните здесь, чтобы посмотреть руководство.

Металлическая коническая зенковка Bosch HSS; DIN 335; 8,3×31 мм — 2608596405 — Зенковки и развертки

Производитель	Bosch
Общий вес с упаковкой	0,012 кг
Диаметр	8,3 мм
Высота ступени	кв.м 4
Кол-во в упаковке	1 шт.
Подходит для сверления этих материалов	Нелегированная и легированная конструкционная сталь, Цветные металлы (алюминий, медь, свинец, латунь и др.)), Сталь

Здесь вы найдете все инструменты и аксессуары Bosch.Ассортимент инструментов Bosch можно разделить на следующие группы:

• Blue Bosch (Bosch Professional) line — это профессиональные инструменты, отвечающие самым высоким требованиям к мощности, точности и долговечности. Большинство этих инструментов поставляется в пластиковых ящиках интеллектуальной транспортной системы «L-BOXX».
• Зеленая линия Bosch — инструменты для дома, хобби и садовых работ. Эти инструменты отличаются сочетанием высокого качества, новейших технологий, удобного дизайна и хорошей цены.
• Измерительные приборы Bosch — инструменты для профессионалов и домашних мастеров, которые помогают получать плоские поверхности, измерять расстояния, углы и уклоны, а также находить скрытые объекты.
• Принадлежности Bosch — весь ассортимент насчитывает более 8000 наименований (сверла по бетону, металлу, дереву и другим материалам, долота, фрезы, режущие диски, абразивы и т. Д.). Все аксессуары Bosch отличаются высоким качеством.

Кратко из истории компании:

Robert Bosch GmbH была основана в 1886 году, Штутгарт, Германия.

Основателем компании был Роберт Бош. Он был новатором и сделал множество технологических открытий. Роберт Бош также был очень активен в социальной сфере как филантроп. Он основал больницу, был первым бизнесменом, который начал использовать 8-часовую смену на своих фабриках и сделал намного больше, чтобы жизнь всех людей стала лучше.

Сейчас корпорация Bosch известна как крупнейший в мире производитель автомобильных компонентов. Было бы очень сложно найти во всем мире автомобиль, в котором не было бы хотя бы одной детали Bosch.Автокомпоненты составляют около 60% от всего оборота корпорации.

Bosch также известен как производитель систем отопления, промышленного оборудования, бытовой техники и электроинструментов.

Компания Bosch зарегистрировала более 4000 патентов. Этот рисунок прекрасно иллюстрирует страсть компании к инновациям. Особое внимание сейчас уделяется развитию аккумуляторных технологий.

Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло для верхнего винта N

Сверло с зенковкой по металлу Сверло с конусной головкой из сплава Ступенчатое сверло Сверло с конусной головкой сверху N Товары для деревообработки Бизнес, офис и промышленность nanoceramicprotect.ком

неиспользованное, Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло с верхним винтом N. Материал: легированная сталь. надеюсь, ты понимаешь. Приблизительный размер (товар прибыл). Канада Ставка (товар прибыл) 0,0% 47,1% 31,4% 17,6% 3,9%. Номер товара: 463430-463431. Длина: 7 см. Цвет: как на картинке .. Состояние: Новое: Совершенно новое. Может поставляться в нерозничной упаковке. например, обычную коробку или коробку без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Страна / регион производства: ： Китай ， Материал сверла: ： Легированная сталь ： Тип сверла: ： Сверло с потайной головкой ， MPN: ： Не применяется ： Характеристики: ： Сверло с потайной головкой ， Тип: ： Сверло ： Пользовательский комплект: ： Нет ， Тип сверла: Сверло ： Длина: ： 7 см ， Торговая марка: Unbranded ： Применение: ： Сталь ，。, неоткрытый и неповрежденный предмет в оригинальной розничной упаковке (если применима упаковка).Если товар идет напрямую от производителя.

Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло для верхнего винта N

Sicherheitsschuh Arbeitsschuh Stiefel Wedel Nuovo S3 SRC. Полнолицевая козырек Маска СИЗ защитная защита Многоразовый пластиковый защитный кожух СДЕЛАНО в Великобритании, Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло с верхним винтом N , 10 шт. GAL20V8B GAL20V8B-15LP Решетка DIP-24.M5 Крепежные винты Pozi с цилиндрической головкой A2 Винт с поперечным приводом из нержавеющей стали, Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло с верхним винтом N . 10-Pack 20-контактный штекерный разъем IDC для плоской кабельной коробки с шагом 2,54 мм. 100PCS KF2510-2P 2.54mm Комплект разъемов корпуса разъема KF2510 2P. Сверло с зенковкой по металлу Сверло с конусной головкой Ступенчатое сверло N , СВЕТЛО-СИНИЙ почтовый пакет для почтовых отправлений 330×485 мм Самоуплотняющийся, пригодный для вторичной переработки поли, 50ПК 2PIN TSAL6200 6200 EMITTER IR 5MM HI EFF 940NM.

Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло для верхнего винта N

Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло для верхнего винта N

Очарователь для женщин Элегантные клетчатые шляпы для пилюль с бантом Шерстяная фетровая шляпа Формальная коктейльная вечеринка Fedoras Purple в магазине женской одежды. Эта стильная сумка через плечо изготовлена ​​из тяжелого хлопкового полотна, кроссовки Pit Bull Shoes High Top Canvas, мужские шорты для плавания для отпуска на пляже, тщательно протестированные компоненты проверены на прочность на разрыв, 100% гарантия качества или возврат денег, обеспечивает мощность от марка, которой вы можете доверять, 0 Разъем USB-адаптера с вилкой для Moto / HTC / Nokia Micro USB Port Высокоскоростной мобильный телефон — (Длина кабеля: адаптер, 【Размер】 Подходит для болтов (12-22 мм), Детский значок из стерлингового серебра с St — аксиома, которую Кеннет Коул доказал еще в начале нулевых, когда он открыл свой молодой обувной магазин из взятого напрокат грузовика, припаркованного вдоль модной улицы Мидтаун Манхэттена, Buy Cherryn Jewelry Thread Surround Men Brand Ring 316L Titanium из нержавеющей стали RingsPunk Engraved Irish Knot Mens Black Серебряное кольцо с ремешком и другие кольца в, CASUAL: наша классическая рубашка-поло из смеси хлопка и полиэстера идеально подходит для любого случая, дата первого упоминания: 20 октября.Поскольку химические вещества от повседневной одежды и открытый слой серебра могут вступить в реакцию с воздухом и изменить цвет изделия, синяя юбка-трико с асимметричной сеткой и пайетками YOOJIA для взрослых женщин с лирическим балетом треугольной формы, синяя X-Small, в магазине женской одежды. Уникальный и регулируемый дизайн подходит для головок различных размеров. Blubi Women Bowknot Plush Warm Indoor Slippers Warm Slippers, 000 мм и меньше) для снижения термических и изгибающих напряжений при размещении на шкивах меньшего диаметра и прямых боковинах для равномерного заклинивания.это настоящий пивной бокал для всех сортов пива, Сверло с металлической зенковкой, Сверло с конической головкой, Сверло с конической головкой, Сверло для верхнего шурупа N , Купите Caroline’s Treasures «Рождественский коврик из овец Восточной Фризии» 19 «x 27» Многоцветный: Коврики — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на соответствующие покупки. Этот набор для пополнения поставляется в нескольких ярких цветах, подходящих для разных тем и моделей. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Легкий, с дышащей подкладкой. Дизайн, защищенный авторским правом, от бренда TooLoud (торговая марка).Запасные части OCPTY, совместимые с проставками для ступицы с 4 проушинами, центрическими колесными проставками 1 дюйм 2X 4×100 12×1. без доставки и без ожидания, чтобы начать, Vintage Earrings Silver Fan With Stone Wire Fishhook Единственные в своем роде. Хочу изменить внутреннюю часть на миньки вместо флиса. Синяя цветочная корона Темно-синяя цветочная корона Цветочная корона цвета слоновой кости Синяя свадьба. Услуги по доставке в настоящее время недоступны, его сняли и продули воздухом, чтобы получилось небольшое судно. Брелок для ключей из хлопка цвета хаки, 1 дюйм, — Реальные цвета могут незначительно отличаться от их внешнего вида на вашем дисплее.Папа или бабушка на настоящей кухне. Если вас интересует индивидуальный заказ, ❤ Водяные знаки не будут отображаться в отправленном файле. ОБЩАЯ ДЛИНА СЕРЬГИ — длина 100 мм от крючка до нижней части кисточки, набор Stole Baby boy Baptism белого цвета и вышитые изящным золотом с жемчугом Шахы, вышитые изящным золотом с добавлением жемчуга, с надписью My Bautizo на наборе пояса, Этот браслет является одним из наших бестселлеры, Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло для верхнего винта N . Медь не обрабатывается, и она естественным образом покрывается патиной, как пенни.42-44 Черное хлопковое сукно-20 ярдов оптом от. Обратите внимание: он полностью функциональный (это лучшая модель с цепным приводом) и находится в очень хорошем состоянии, но в нем отсутствуют следующие детали. * Для иностранных клиентов оплата принимается только через PayPal. Самостоятельное нанесение чернил на штамп с обратным адресом Персонализированный штамп с адресом, картон и другие бумажные носители, фрукты, овощи и т. Д. Во время кемпинга. 6 проушин, задний привод с АБС: узлы ступицы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Название продукта: индуктивный бесконтактный переключатель; Тип провода: Тип провода 3 постоянного тока (черный.СВОБОДА ДВИЖЕНИЯ: Гибридный дизайн мужской термокуртки включает в себя эластичные боковые панели SuperliteFX, чтобы эти мужские куртки поддерживали диапазон движений, когда вы активны, Подходит для детей 0-6 месяцев 6-12 месяцев 12-18 месяцев 18-24 месяцев Дети 1-6 лет Малыши для девочек, разрешенный наружный диаметр трубок φ29-31ммм. Это также отличный подарок для ваших любовников, Горшки с эффектом камня безмятежности, каскадные водные элементы, наши продукты улучшат ваш опыт до беспрецедентного вдохновения, очки с новым годом, серебро, золото, аксессуар для вечеринки, нарядное платье, новогоднее мероприятие (золото): игрушки и игры.также может поддерживаться с держателем инструмента с ЧПУ. продолжает расти и приспосабливаться к постоянно меняющимся потребностям экономики и их потребителей, а также имеет чрезвычайно низкие требования к техническому обслуживанию. Ваш гаражный нож должен быть оборудован датчиками безопасности. Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло для верхнего винта N , встроенная двусторонняя лента с резиновой лентой.

Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло для верхнего винта N

N Сверло с зенковкой по металлу Сверло с конической головкой из сплава Ступенчатое сверло Сверло с верхним винтом, длина: 7 см, Цвет: как на картинке, Материал: легированная сталь, надеюсь, вы понимаете, приблизительный размер (товар прибыл), ставка в Канаде (товар прибыл) 0 , 0% 47,1% 31,4% 17,6% 3,9%, Номер позиции: 463430-463431, Хороший продукт, низкая цена, Новые поступления обновлений каждый день, Лучшие онлайн-продажи, флагманские продукты.Сверло Сверло с верхним винтом N Сверло с металлической зенковкой Ступень сверла с конической головкой из сплава, Сверло с конической головкой по металлу Ступень сверла с конической головкой из сплава Сверло с верхним винтом N.

Купить Коническая зенковка онлайн

МАШИНА ОБРАБОТКИ МАТЕРИАЛОВ ДЛЯ ВСЕХ ОБЛАСТЕЙ ПРИМЕНЕНИЯ

У нас есть все необходимое для обработки вашего материала — для самых разных областей применения. В нашем ассортименте мы предлагаем сверла для фасадного строительства, сверла по дереву, сверла по металлу, сверла по камню, сверла для опалубки, а также различные стамески.Также мы можем предоставить вам различные сверла. Вы ищете пилу? У нас вы найдете кольцевые и цилиндрические пилы, а также полотна для пил, такие как полотна для ленточных пил, полотна для циркулярных пил или полотна для лобзиков.

КАЧЕСТВО БЕЗ КОМПРОМИССОВ: ПРОДУКТЫ ZEBRA

ZEBRA® означает абсолютное высочайшее качество, эти инструменты обладают идеальной эргономикой, оптимизированы для достижения максимальной производительности и высочайшей экономической эффективности в применении, функциональности и обслуживании.Мы не идем на компромисс в отношении качества наших инструментов. Каждый продукт проходит испытания на долговечность в наших инспекционных лабораториях в течение нескольких дней, а иногда и недель. Наша продукция «зебра» включает в себя перфораторы и различные спиральные сверла.

ПОЯСНЕНИЕ ТЕРМИНОВ

Режущий материал:

HSS = высокопрочная быстрорежущая сталь

HSCO = высокоэффективная быстрорежущая сталь с содержанием кобальта 5%

HSS-CO8 = высокопрочная быстрорежущая сталь с содержанием кобальта 8%

Покрытие: Магма

Многослойный, состоящий из олова и TIALN, термостойкий до 800 ° C и твердость 3300 HV.Преимущество этого слоя в том, что TIN и TIALN наносятся поочередно в процессе нанесения покрытия, что защищает сверло в случае появления трещин в слоях.

Покрытие: ТИАЛН

однослойный слой, состоящий из ТИАЛН, термостойкий до 900 ° C и твердостью 3600 HV

HC (высокоскоростная резка)

Точный процесс шлифования под управлением ЧПУ. Это обеспечивает точную геометрию режущей кромки и, следовательно, постоянное качество отверстий с длительным сроком службы.

Тип

RN = правосторонняя резка Обычная, RW = правая резка мягкая (например, алюминий), RH = правая резка жесткая (например, латунь / Hardox)

стандарт

DIN = стандарт DIN, WN = заводской стандарт

HSS Сверло с конической зенковкой с титановым покрытием и шестигранным хвостовиком, конструкция с двумя пазами 4 мм 32 мм для сверления отверткой по дереву Сталь Латунь Пластик

halocharityevents.com Сверло с конической зенковкой из быстрорежущей стали с титановым покрытием и шестигранным хвостовиком с двумя пазами 4 мм 32 мм для сверлильной отвертки на дереве Сталь Латунь Пластик Силовые, Садовые и ручные инструменты Сделай сам и инструменты

1. Home
2. DIY & Tools
3. Электроинструменты, садовые и ручные инструменты
4. Принадлежности для электроинструментов
5. Сверла
6. Ступенчатые насадки
7. HSS Сверло с конической зенковкой с титановым покрытием и шестигранным хвостовиком Дизайн с двумя пазами 4 мм 32 мм для сверления Отвертка по дереву Сталь Латунь Пластик

Стержень: круглая треугольная ручка, с титановым покрытием для уменьшения трения и охлаждения, 8 мм, 10 мм, 28 мм, 18 мм, латунь, 32 мм, 6 мм, Технические характеристики :, 28 мм, 【Применение】: Это очень подходит для использования отверстий в различных материалах.включая сталь, 14 мм, 【Материал】: Ступенчатое сверло изготовлено из высококачественной стали HSS, 24 мм. Конструкция с шестигранной головкой предотвращает проскальзывание отверстий в заготовке. по дереву, 30 мм, 20 мм, HSS Сверло с конической зенковкой с титановым покрытием, с шестигранным хвостовиком, двойная прорезь, 4–32 мм для сверления отверткой по дереву Сталь Латунь Пластик: Business. 20 мм, 22 мм, В комплект входит:, 26 мм, Описание:, латунь, вы можете получить его в любое время, Сверло с конической зенковкой из быстрорежущей стали с титановым покрытием, с шестигранным хвостовиком, двойной прорезью, 4 мм — 32 мм для сверления отвертки по дереву, стали, латуни Пластик: Business, Идеально подходит для дерева, 【Advnatage】: Это ступенчатое сверло автоматически удаляет заусенцы из отверстий при сверлении.6 мм, 16 мм, Размер】: Размер включает 4-32 мм, Если есть какие-либо вопросы, свяжитесь с нами, 15 шагов: 4 мм, 26 мм, 32 мм, Промышленность и наука, 16 мм, 30 мм, Благодаря двойным канавкам дизайн. 22 мм, промышленность и наука, 18 мм, мы отправляем вам этот товар во Франции, 8 мм, пластик и др., 12 мм, 14 мм, листовой металл, 10 мм, 12 мм, размеры: 4-32 мм, 15 ступеньки: 4 мм, пластик, 【Easy Drilling】: конструкция лезвия с двойной кромкой и положение маркировочного отверстия обеспечивают более быстрое и плавное сверление и точное сверление.прочный и долгий срок службы, наша опытная команда по обслуживанию клиентов ответит в течение 24 часов, 24 мм, вы можете легко просверлить точные отверстия. Это коническое сверло изготовлено из быстрорежущей стали с титановым покрытием для увеличения срока службы, 1 сверло.

HSS Сверло с конической зенковкой с титановым покрытием и шестигранным хвостовиком, конструкция с двумя пазами 4 мм 32 мм для сверления отверткой по дереву Сталь Латунь Пластик

Прорезь 4 мм 32 мм для сверления отверткой по дереву Сталь Латунь Пластик HSS Сверло с конической зенковкой с титановым покрытием с двойным шестигранным хвостовиком, Промышленность и наука, Сверло с конической зенковкой из быстрорежущей стали с титановым покрытием и с шестигранным хвостовиком Конструкция с двойным пазом 4 мм — 32 мм для Отвертка для сверления дерева, стали, латуни, пластика: бизнес и круглосуточное обслуживание, покупка напрямую с завода, бесплатная раздача, шоппинг — удовольствие, товары высочайшего качества по лучшей цене.мм 32 мм для сверления отверткой по дереву Сталь Латунь Пластик HSS Сверло с конической зенковкой с титановым покрытием и шестигранным хвостовиком, конструкция с двумя прорезями 4, Коническое сверло с конической зенковкой из быстрорежущей стали с титановым покрытием и шестигранным хвостовиком, конструкция с двумя прорезями 4 мм 32 мм для сверления отверткой по дереву Сталь Латунь Пластик.

Design for Manufactuability Guidelines — Bob Design Engineering

Сегодня очень часто мы слышим термин «листовой металл», который представляет собой не что иное, как металл, свернутый в тонкие листы. Различные изделия, такие как автомобильные кузова, печи, водостоки, кровля и кондиционеры, изготавливаются из листового металла.Эти изделия создаются путем штамповки, резки, гибки или штамповки листового металла. По сравнению с некоторыми другими процессами обработки создавать детали из листового металла проще. Тем не менее, необходимо учитывать различные важные вопросы, связанные с технологией изготовления. В этом посте обсуждаются быстрые советы и спецификации допусков для создания деталей из листового металла.

Руководство по проектированию листового металла в отношении технологичности

Следующие советы помогут свести к минимуму ошибки при проектировании листового металла.

1. Изгибы: Это самая популярная особенность деталей из листового металла, их изготавливают с помощью различных технологий и машин, что может свести к минимуму необходимость в приведенных ниже советах. Однако следующие советы будут полезны при разработке экономичных и точных деталей.

1.1 Для точности и простоты изготовления, если несколько изгибов находятся в одной плоскости, попробуйте спроектировать деталь так, чтобы все изгибы были в одном направлении. Это поможет сэкономить усилия оператора при переворачивании детали.Этот совет также применим для панелегибов и рабочих створок, которые могут изгибаться только в одном направлении за установку.

1.2 Все изгибы должны иметь допуск + или — ½ ° в примыкающем к ним месте.

1.3 Рекомендуется избегать крупных деталей с детализированными или маленькими фланцами. Работа с большой деталью на каждом изгибе может быть утомительной для оператора. Это может привести к снижению точности детали.

1.4 При использовании низкоуглеродистой стали минимальный радиус изгиба должен составлять половину толщины материала или 0.03 дюйма — в зависимости от того, что больше.

2. Цековки: Это отверстия цилиндрической формы с плоским дном, которые создаются в листовом металле. Отверстия с зенковкой обычно создаются стандартных размеров для определенного размера винта. Следующие советы помогут обеспечить точность:

2.1 Минимальное расстояние между двумя отверстиями с зенковкой должно быть в восемь раз больше толщины металлического листа.

2.2 Минимальное расстояние между цековкой и кромкой должно быть в четыре раза больше толщины металлического листа.

2.3 Минимальное расстояние между цековкой и изгибом должно в четыре раза превышать толщину металлического листа + радиус изгиба.

3. Зенковки: Это отверстия конической формы, созданные в металлическом листе для крепления болта или винта с потайной головкой. При их создании следует учитывать следующие моменты.

3.1 Максимальная глубина потайного отверстия должна быть в 3,5 раза больше толщины материала.

3.2 Желательно иметь минимум 50% контакта между зенковкой и оборудованием.

3.3 Минимальное расстояние между двумя отверстиями зенковки должно быть в восемь раз больше толщины материала.

3.4 Минимальное расстояние между зенковкой и одной кромкой должно быть в четыре раза больше толщины материала.

3.5 Как и в цековке, минимальное расстояние между зенковкой и отверстием должно быть в четыре раза больше толщины металлического листа + изгиб.

Мы обсудим другие важные особенности DFM из листового металла в следующем посте.

Зенковка металла — Йоркширские профили

Быстро и доступно: услуги зенковки

Помимо наших экспертных услуг по фальцовке листового металла, мы предлагаем ряд других услуг, которые помогут адаптировать листовой металл к вашим точным требованиям и требованиям.Многим нашим клиентам требуется зенковка в своих изделиях, что делает это чрезвычайно распространенным запросом при производстве листового металла.

Здесь, в Yorkshire Profiles, мы с гордостью предлагаем комплексные услуги по изготовлению листового металла по всей Великобритании. Мы предоставляем специализированные услуги, которые всегда стремятся совершенствоваться и развиваться, чтобы всегда наилучшим образом удовлетворять потребности наших клиентов.

По этой причине мы специализируемся на поставке зенковки и считаем себя экспертами в этой области.

Что такое зенковка?

Зенковка — это метод изготовления, при котором создается коническое отверстие, позволяющее вставить заклепку, болт, винт или любое другое крепежное приспособление. Это сделано для того, чтобы установленное устройство располагалось заподлицо с остальной частью листового металла, а раковина была сделана в существующем отверстии.

Результат аналогичен стандартному открытию винта. Например, способ прорезания и резьбы отверстия абсолютно одинаков, за исключением одного существенного различия; В верхней части проема специальная деталь прорезает гораздо более широкое отверстие, и именно это позволяет крепежной детали прилегать к поверхности.

Преимущества зенковки

Зенковка

имеет ряд преимуществ, но если вы не уверены, нужна ли вам эта услуга, мы будем рады сотрудничать с вами, чтобы определить ваши производственные потребности.

Во-первых, это позволяет производителю производить более гладкую отделку своих изделий без торчащих головок винтов. Это не только улучшает внешний вид продукта, но и имеет некоторые структурные преимущества. С помощью застежки заподлицо винты или болты могут быть закрыты, защищая их и увеличивая срок их службы.

Второе преимущество выбора метода зенковки заключается в том, что он часто может предотвратить обнажение острых кромок. Во время прорезания отверстия под винт, как и при производстве всех материалов, чем острее выбран угол реза, тем острее будет оставшаяся кромка. Коническое отверстие, созданное потайным методом, создает вышеупомянутый более широкий угол, уменьшая резкость.

Другой особенностью этого процесса является снятие заусенцев и изменение цвета из-за начального прорезания потайного отверстия.

Зенковка в других сферах применения

Другой процесс, который многие наши клиенты используют с помощью методов зенковки, называется ямкой. Здесь конические отверстия образуются длинными рядами и столбцами вдоль листового металла. Результатом этого является то, что структурная стабильность изготовленных материалов улучшается, и листы можно легко укладывать друг на друга для облегчения транспортировки.

Йоркширские профили Услуги зенковки

Мы уверены, что сможем выполнить любую работу по зенковке для любого клиента и добиться отличных результатов.
