как сделать, правильно установить и закрепить

Устройство фронтонов – немаловажная часть работ по возведению крыши, определяющая в результате эстетические и эксплуатационные параметры конструкции. Не стоит полагаться на ошибочное мнение самоучек-строителей, утверждающих, что ограниченные скатами торцевые стенки достаточно просто зашить доской или облицевать сайдингом.

Чтобы грамотно устроить фронтоны своими руками, нужно учесть ряд технических нюансов и в подробностях ознакомиться с технологическими правилами их сооружения, крепления, отделки.

Фронтонами называются вертикальные стенки скатной крыши, ограниченные сверху ее наклонными плоскостями, снизу горизонтальным потолочным перекрытием. В сооружении фронтонов используются все виды стройматериалов, применяемых для возведения стандартных стен: кирпич, пенобетонные блоки, аналогичные плоские панели с замковым монтажным соединением, бревно с брусом.

Если фронтоны сложены в виде продолжения стен из камня или древесины, то конструктивно они переходят в разряд щипцов, а опирающиеся на них крыши получают название щипцовых.

Однако самым распространенным вариантом по праву считаются каркасные фронтонные конструкции. Это треугольные или пятиугольные торцовые стенки с каркасом из бруса или спаренной доски, зашитые натуральным или искусственным облицовочным материалом.

В перечне преимуществ сооружения фронтонов по каркасной технологии числятся:

• Минимальный вес. Каркасные фронтоны весят значительно меньше их аналогов, выполненных из камня и пиломатериалов. Легковесность позволяет сэкономить на сооружении основания дома, выбирая недорогой свайный тип фундамента.
• Простота устройства. С сооружением каркаса и заделкой торцов крыши без особых проблем справится не имеющий опыта исполнитель. Для распиловки, установки и крепления деталей не потребуются углубленные знания и навыки.
• Экономический эффект. Использование каркасного метода в строительстве фронтонных стен обеспечит ощутимое снижение расходов. К тому же для доставки стройматериалов на площадку строительства не потребуется аренда спецтехники.

Каркасная технология идеально подходит для сооружения фронтонов как утепленных мансардных крыш, так и холодных конструкций, возводимых над сезонными дачными домиками и бытовками. Это самый простой способ добиться необходимых параметров теплотехники и защитить конструкцию от дождей и ветров.

Правда легкость торцовых стенок двухскатных конструкций не всегда идет на пользу сооружению в целом. Минусы легковесности особенно проявляются в регионах с повышенной ветровой активностью: в степных, горных и приморских областях.

На стенки, не обладающие достаточной массой для сопротивления порывистому ветру, действует внушительная горизонтальная сила. С наветренной стороны она стремится опрокинуть вставшую на пути вертикальную преграду. С подветренной, т.е. с противоположной стороны в период воздействия ветра формируется отсос из-за значительного разрежения, благодаря которому этой части крыши сообщается возможность взлететь.

Крыши с низкими фронтонными стенками, но широкими карнизными свесами в районах с подобным климатом тоже ведут себя не лучшим образом. Поэтому там не принято увлекаться шириной фронтонных и карнизных выносов крыши. За пределы периметра дома выступает обычно не более 30 см ската по периметру крыши.

Кроме горизонтально направленной силы на фронтонные стенки действует вертикальная нагрузка, состоящая из суммы нагрузок постоянной и временной категории. К числу постоянных нагрузок относится вес стропильной фермы, опирающейся непосредственно на фронтон, масса утеплителя, обрешетки и непосредственно кровельного покрытия. Их определяют во время проведения расчетов для подбора сечения стропилин.

Временные нагрузки представлены снежными залежами и воздействием ветров. Находят их по картам – графическим приложениям к СП 20.13330.2011 и используют в расчетах согласно рекомендациям указанного справочника.

Пользоваться точными расчетами в вычислении сечения стоек для каркаса фронтонных стенок необязательно. Есть упрощенные формулы, ориентированные на выпускаемые в стране пиломатериалы, и программные продукты, позволяющие в считанные минуты подобрать материал для сооружения фронтона и рассчитать расход. Только без знания принципов вычислений сложно не запутаться в их алгоритме, который мы сейчас досконально разберем.

Расчет сечения опор каркаса

Принцип каркасного строительства заключается в установке вертикальных опор, определяющих конфигурацию стенки с последующим креплением к этим же стойкам облицовочного материала. Мастерам, желающим собственноручно установить и зашить фронтоны, достаточно придерживаться общепринятых правил сооружения каркасных стен.

Предположим, что размеры стоек мы вычисляем для фронтонов частного жилого дома шириной до 9 м в два этажа или в один с мансардой. Максимальная высота потолков не должна превышать 2,4 м. Для мансардного этажа высотой потолка считается расстояние от чернового пола до потолочной балки, которой может служить ригель стропильной фермы.

В большинстве случаев в малоэтажном строительстве нет смысла выполнять сверхсложные вычисления. Лучше воспользоваться уже существующим опытом строителей, выполнявшим проектирование и сооружение каркасных домов в течение многочисленных лет. Например, есть таблица от норвежских инженеров с рекомендованными размерами бруса для устройства каркасных стен.

Если ширина постройки больше 10 м, а высота центральной стойки каркасного фронтона больше 3 м, то норвежские строители не имеют права самостоятельно определять сечение стройматериалов для каркасных сооружений. Эту работу обязан провести инженер-проектировщик с учетом этажности здания и местных условий.

У нас к процедуре проектирования и производства расчетов нет столь же строгих требований. Сечение опоры для высокого и широкого фронтона можно вычислить самостоятельно. Рассчитывают их как сжатые конструктивные элементы, т.е. проверяют только на сопротивляемость сжатию.

Минимальным размером стойки считается 100×100 мм. Если опора подобного размера не удовлетворяет техническим требованиям, увеличивают одну из граней бруска и снова проверяют на сопротивляемость изгибу. При необходимости процесс вычислений проводят снова, пока не получат сечение пиломатериала, свободно выдерживающего нагрузку. Не забывайте, что вместо бруска может использоваться спаренная доска.

Шаг установки стоек

Следует помнить, что с увеличением числа опор каркаса появляется возможность уменьшить сечение пиломатериала, используемого для их сооружения. Это не означает, что вместо каркаса можно построить «частокол» из тонкого бруска, т.к. в преобладающем числе ситуаций каркас фронтона обязан сопротивляться вертикальной сжимающей силе, удерживать дверной и оконный короба.

На выбор расстояния между стойками влияет:

• Ширина теплоизоляционного мата. Утеплитель должен жестко закрепиться в ячейке между стропилинами.
• Ширина листа обшивки. К примеру, ОСП или фанерная или гипсокартонная панель должны опираться как минимум на три вертикальных бруска. Значит, шаг установки будет равен половине ширины панели за минусом 5 – 7 см для фиксации края плиты.
• Ширина оконной или дверной коробки. Желательно, чтобы для обустройства проемов не потребовалось разрезать опоры каркаса, потому что снизиться сопротивляемость конструкции сжимающей и горизонтальной нагрузке.

При сооружении фронтона каркасного дома опоры торцевых стенок мансарды устанавливаются непосредственно над стойками каркасных стен первого этажа.

В принципе, разрезание опор для установки коробов после сооружения каркаса практикуется в среде народных умельцев. Однако подобные методы требуют укрепления конструкции дополнительными стойками со стороны устанавливаемого короба и горизонтальными перемычками, водружаемыми над проемом.

Изоляция от пара и ветров с дождями

Барьер от ветра извне конструкции и от воздействия бытовых испарений изнутри сооружается в случае, если запланирована эксплуатация чердачного пространства. Подобные фронтонные каркасы утепляют в соответствии с правилами теплоизоляции каркасных стен.

Толщину теплоизоляции принимают в соответствии с указаниями сборника нормативов по строительной климатологии. В качестве утеплителя применяются маты из минваты, ширина которых на 1 – 2 см превышает расстояние между соседними стропилинами. Теплоизоляция устанавливается враспор в ячейку, ограниченную стропилами, в ней расправляется, после чего плотно заполняет собою все пространство.

Если расчетная толщина слоя теплоизоляции для мансардного фронтона больше, чем смежный размер опоры, то недостающее расстояние наращивается обрешеткой. Кроме компенсации недостающей толщины пиломатериалов решетины предназначены для выполнения еще одной важной функции – они формируют вентиляционный зазор между слоем утепления и расположенной с наружной стороны ветрозащитой.

Применяется две схемы организации вентиляции утепленных фронтонов:

• Двухуровневая. Этот вид предполагает формирование двух вентиляционных каналов по 2 – 3 см шириной. Первый из них устраивают между теплоизоляцией и ветрозащитой, если она выполнена армированной полиэтиленовой пленкой. Второй канал создается между ветрозащитой и внешней облицовкой фронтона.
• Одноуровневая. Предполагается устройство только одного вентиляционного канала между отделкой фасада и ветрозащитой. Схема применима, если в качестве барьера от ветра используется диффузионная мембрана, которой можно контактировать с теплоизоляцией без устройства вентиляции между ними.

Решетины крепят к стойкам каркаса фронтона вдоль их направления, если требуется нарастить толщину бруска для укладки утеплителя в один слой. Тем же методом устанавливают для формирования вертикальных вентиляционных продухов. Если теплоизоляция сооружается в два слоя, то решетины и наружный слой утеплителя устанавливаются в крест стойкам.

С внутренней стороны мансардных фронтонов аналогичным образом крепится пароизоляционная прослойка. Между ней и внутренней обшивкой мансарды также необходим вентиляционный зазор.

Фронтоны холодных крыш изолируют по другой схеме. Т.к. в пределах не утепленных чердаков не планируется проживание, то необходимость устройства пароизоляции автоматически отпадает, но устанавливается ветрозащита. Вентиляция холодных чердаков сооружается по одноуровневой схеме, независимо от вида применяемого изоляционного материала.

Крепление опор каркаса

Метод фиксации опор каркаса зависит от разновидности основания, к которому производится крепление. Ставят их на перекрытия, выполненные из железобетонных плит или балок из бруса, бревна, сшитой доски, прессованной древесины. Во всех случаях стойки напрямую контактируют только с деревянными деталями. При установке на ж/б основание, кирпичные или бетонные стены крепление опор производится к брусьям мауэрлата.

При фиксации к горизонтально уложенным конструктивным элементам используется схема Т-образного лобового крепления. Безупречно отторцованная стойка устанавливается перпендикулярно мауэрлату или потолочной балке, положение ее усиливается боковыми дощатыми накладками. Вместо накладок могут использоваться металлические зубчатые уголки и пластины.

Монтаж опор фронтонной стенки на бревно несколько сложнее. Для его реализации необходимо сначала выбрать в торцевых бревнах верхнего венца гнезда для установки стоек. Разметка гнезд и последующая установка элементов каркаса производится по контрольной шнурке. Затем на заготовках опор выбирается нижние зубья, комплементарные по размерам и форме устроенным гнездам.

После формирования элементов замкового соединения на бревне и заготовках стоек определяется линия верхнего запила. Поиск ее проводится в ходе примерки каждой заготовки к месту установки. Линию запила очерчивают, поместив зуб в предназначенное ему гнездо. По разметке запиливают, возвращают на место и фиксируют вверху одной деревянной накладкой к стропилам со стороны чердака.

Анкеровка фронтонной стенки

Малоэтажные постройки не слишком устойчивы к ветровым нагрузкам, особенно если полностью или частично выполнены по каркасной технологии. Легкие конструкции порывистый ветер может запросто не только опрокинуть, но и унести. В отношении двускатных крыш с каркасными фронтонами правила аэродинамики действуют по аналогии с крыльями самолета.

Нередко в новостях о прошедших где-либо ураганах указывается число сорванных крыш. Для того чтобы подобные ситуации не случались, стропильную конструкцию крепят к стенам постройки проволочными скрутками к забитым в них металлическим ребристым штырям – ершам.

Опоры фронтонного каркаса также нуждаются в усилении крепления и формировании связей с фундаментом через стены. Т.е. стойки фронтона необходимо соединить со стенами, закрепленными в свою очередь к основанию дома, потому что легкому каркасному сооружению требуется не только пространственная жесткость, но и надежная фиксация к устойчивым конструкциям.

Для обеспечения пространственной жесткости рекомендовано принимать следующие меры:

• Фронтон с наветренной стороны желательно обшивать жесткими плитами.
• В регионах, требующих усиления конструктивной жесткости, черновой пол по балкам для мансарды лучше соорудить из шпунтованной доски, а не из листового материала.
• Если фронтон устраивается для неутепленной крыши, то для повышения жесткости фронтонного каркаса следует установить распорки.

Чтобы нагрузка смогла перераспределиться на стены и фундамент, нужно все конструктивные элементы прочно связать между собой. Связи устраиваются путем анкеровки, потребность в которой остро возрастает в период строительства, когда стены и крыша дома уже сооружены, а дверные и оконные проемы еще не обустроены. Нужна она для противостояния как горизонтальным, так и вертикальным воздействиям.

Размер анкерных болтов и расстояние между крепежными точками определяют, исходя их уклона конструкции, величины перекрытого пролета и ширины свесов. Чтобы не связываться с зубодробительными расчетами, можно воспользоваться таблицами норвежских инженеров, составленными на основании многолетней практики малоэтажного каркасного строительства.

Анкеровку фронтонных стен проводят:

• К бетонным перекрытиям. Анкерными болтами для устойчивости к горизонтальным нагрузкам. Анкерными болтами в паре с металлическими уголками для сопротивления вертикально направленными силам.
• К деревянным перекрытиям. Металлической перфорированной лентой и рейками, прибитыми к стойке и верхнему перекрытию для сопротивления вертикально действующей силе — ветрам.

Усиление крепления фронтонов к деревянным перекрытиям против горизонтальной нагрузки проводится во время установки опор, считается, что установленного в период сборки каркаса крепежа вполне достаточно.

Перед устройством фронтонных свесов, если они имеются в проекте, и выполнением обшивки обустраиваются дверные и оконные проемы, сооружаются короба, в которые будут монтироваться рамы с открывающимися створками. Если на нежилом чердаке планируется установить только слуховые окошки, то вырезать отверстия для их установки можно после устройства дощатой обшивки.

Сооружение фронтонного свеса

Если запланировано устройство фронтонного свеса для защиты стены от пагубного воздействия косых дождей, сооружают его из укороченных стропилин. Естественно, никакого утеплителя и особых расчетов проводить для этого не нужно. Только желательно, чтобы ширина фронтонного выноса была примерно равной ширине карниза.

К вертикальным опорам и верхнему венцу, обвязке или мауэрлату прибивают крайние стропилины, между которыми натягивается шнурка. Эти мини-стропила сначала только наживляют, после определения их оптимального положения фиксируют окончательно. Для обеспечения жесткости каждый элемент своеобразного навеса снабжают подстропильной ногой соответствующего размера.

Рядовые мини-стропила устанавливают по показаниям шнурки, крепят аналогичным образом. Необязательно монтировать их возле каждой стойки каркаса. Расстояние может составлять примерно 1 м, потому что серьезной снеговой нагрузки на фронтонных свесах не бывает.

После устройства стропильной системы под фронтонный свес по укороченным ногам устанавливается обрешетка с шагом, соответствующим выбранному для укладки материалу. Затем можно смело приступать к отделочно-облицовочным работам: сделать обшивку фронтона как представлено одним из описанных на нашем сайте методов, уложить кровельный материал на свес и поставить жестяную планку отлива по линии сопряжения фронтонной стенки и свеса.

Ролик с примером сборки каркасного фронтона:

Обшивка фронтонной стенки профнастилом:

Как облицевать торцы скатной крыши сайдингом:

Как оказалось, устройство фронтонных стенок не совсем уж простое дело. Для грамотного сооружения их требуется соблюдение технологических правил, с которыми мы ознакомили вас в статье. Если придерживаться строительных предписаний, результат вложенных средств и усилий будет безупречно смотреться и долго служить.

Как сделать фронтон из бруса своими руками

строительство, как конопатить деревянный фронтон дома

Для окончания строительства фасада здания используют фронтоны из бруса. Они являются стеновой частью мансарды, и выполняют несущую функцию в стропильной системе дома из дерева. От правильной установки фронтонов зависит температура воздуха в мансарде и долговечность кровельного покрытия.

Предварительные расчеты фронтона

В процессе конструирования фронтонов, в первую очередь учитывают ветровую нагрузку, так как даже самая маленькая ошибка в этих расчетах может привести к обрушению крыши. Высоту фронтона выбирают, опираясь на конструкцию кровли и учитывая назначение мансардного этажа. Она может быть от 1.5 м и выше.

Для подсчета количества используемого материала, учитывают следующие факторы:

• тип конструкции;
• ветровую нагрузку;
• высоту фронтона;
• обшивку.

Также во время расчетов обязательно учитывают усадку материала. В первый год службы, брус уменьшается на 1-3%, в зависимости от его вида (клееный, термобрус). В последующие года усадка постепенно сойдет на нет.

Перед тем, как приступить к строительству дома, рекомендуется сделать эскиз вида здания с фронтона.

Плюсы и минусы

К плюсам фронтонов деревянных домов относят следующие:

• эстетичный внешний вид;
• однородность фасада;
• большое разнообразие форм;
• отсутствие потребности в обязательной отделке.

К недостаткам относят:

• усадка до 3%;
• трудности с теплоизоляцией.

Также к минусам можно отнести высокие требования, предъявляемые к рабочим. Несмотря на технологический прогресс 21 века, качественно выполнить монтаж деревянной кровли может далеко не каждый специалист.

Виды фронтонов из бруса

На прочность конструкции в основном влияет показатель ширины и высоты фронтона. Если стенки невысокие, считается, что они более прочные и устойчивые. Высокие фронтоны, в свою очередь, укрепляют дополнительными элементами. Это повышает устойчивость, поэтому, они ни в чем не отличаются от предыдущих.

Фронтоны разделяют на два вида по типу конструкции. Это каркасный и самцовый. Каркасный основывается на каркасе, который в будущем обшивают. Такой вид устойчив к резким перепадам температуры и не боится высокой влажности. Среди основных материалов отмечают блок-хаус и сайдинг. Самцовый фронтон изготавливается из материала, что и фасад здания.

Также фронтоны отличаются по форме. Среди них отмечают:

1. Треугольные. Являются самыми простыми и самыми востребованными. Могут использоваться как в низких домах, так и в высоких. Кроме простого изготовления, отличаются легкостью монтажа.
2. Полукруглые. Тяжело изготавливаются, однако имеют весьма необычный и красивый внешний вид.
3. Килевидные. Для изготовления и установки проводят много подробных расчетов, но, несмотря на это, внешне они очень красивые и нестандартные.
4. Трапециевидные. Имеют респектабельный внешний вид и позволяют максимально использовать площадь мансардного помещения.
5. Ступенчатые. Имеют необычный внешний вид и легко монтируются, ведь не требуют выравнивания краев. Это значительно влияет на скорость установки конструкции.

Как сделать фронтон из бруса своими руками

Для тех, кто не хочет тратить лишние деньги на индивидуальное изготовление фронтона, может сделать его самостоятельно. Это непростая задача, но вполне выполнимая. Главное, нужно запастись терпением и очень внимательно отнестись к работе.

Подготовка

Строительство деревянного фронтона начинается с подготовки шаблона реальных размеров. Для этого выкладывают будущий фронтон из досок и «подгоняют» его размеры и форму. Все это необходимо делать на ровной поверхности, чтобы не было погрешностей.

В том случае, если в проекте предусмотрен оконный проем, его также выкладывают на шаблоне. Когда внешне шаблон готов, начинают распил бруса. Пилить материал рекомендуется аккуратно, без спешки, чтобы не повредить дерево.

Технология возведения

Самый оптимальный вариант возведения фронтонов выполняют на перекрытии последнего этажа. Конструкцию собирают по заранее подготовленному шаблону. Шаг укладки бруса 0,5-0,6 м., в зависимости от размеров и сложности крыши.

Внешнюю часть сразу отделывают, и только потом приступают к подъему конструкции на место монтажа. Сначала закрепляют нижнюю часть фронтона, чтобы она не сместилась, и не было в итоге перекоса.

После подъема и установки, тщательно проверяют вертикальность фронтона, и окончательно его фиксируют. Для фиксации верха конструкции используют раскосы.

Такой вариант считается самый менее затратный и с физической и с финансовой стороны, так как он не требует установки строительных лесов. Однако если щипцовая сторона будет слишком тяжелой, получится установить лишь скелет будущего фронтона, а вот для его зашивки все-таки придется пользоваться лесами.

Как укрепить такой фронтон?

Если фронтон из дерева высокий и узкий, он теряет свою прочность и устойчивость. Поэтому, его в обязательном порядке нужно укреплять.

Существует три вида:

1. Установка разделительной стенки. Монтируют под углом 90 градусов к щипцовой стене. Как правило, ее толщина составляет не менее 24 см. Отмечается, что устройство перегородочной или гипсокартонной стены в этом случае не подойдет.
2. Установка колонны или пилястры. Таким способом можно качественно закрыть ложный карниз. Безусловно, это увеличит длительность службы конструкции, однако процесс весьма трудоемкий, плюс можно изрядно подпортить внешний вид дома.
3. Установка железобетонной рамы. Если нужно укрепить фронтон небольшого дома, этот вариант будет самым оптимальным. Рама должна быть не менее 25 см толщиной. Ее армируют с помощью 4-х стержней диаметром 1 см. В регионах, где сильные ветра, такой способ использовать не следует.

Пароизоляция и утепление

Деревянный фронтон обязательно защищают пароизоляцией. Паропленку устанавливают под обшивку стен с внутренней стороны. Чтобы в будущем не вырабатывался конденсат, следует устроить зазор, выполняющий вентилирующую функцию. С его помощью будет выполняться профилактика попадания воды на фронтон, и, конечно же, циркулировать воздух.

В качестве утеплителя для фронтона, чаще всего используют виниловый сайдинг. Он отличается от других материалов высоким уровнем износостойкости, долговечностью, стойкостью к коррозиям, а также легкостью в монтаже и в уходе.

Перед тем, как приступить к обшивке, со стен дома убирают наличники, планки для декора и другие элементы, которые могли бы помешать работе.

Обшить фронтон можно тремя способами:

• выполнить фиксацию обшивочного материала на поверхность фронтона;
• сначала установить обрешетку, и только на нее сверху обшивку;
• установить алюминиевый каркас, на который закрепить сайдинг с утеплителем.

Рекомендуется выбирать первый вариант обшивки, так как он самый легкий и менее затратный, чем другие.

Монтаж сайдинга с утеплителем начинается с установки фурнитуры. Сайдинг имеет свойство расширяться при высоких температурах, поэтому следует оставить зазор в 0,6 см между торцом и самым ближним элементом. В том случае, если работы проходят в зимнее время, рекомендуется делать зазор не менее 2 см.

Когда детали стыкуются, нужно делать нахлест в 2 см. Гвозди не следует забивать до предела. Установка сайдинга выполняется снизу вверх. Конопатить фронтон из бревна необходимо, если появились щели, сколы и отверстия, в процессе установки. Не забывайте, что деревянный фронтон – удовольствие не из дешевых .Поэтому сразу внимательно относитесь к каждой работе, чтобы не тратить лишние деньги на ремонт. Удачи в выборе!

Дом по технологии TISE своими руками — часть 3 | Своими руками

В 2009-2010 годах из-за нехватки помощников он сосредоточил все усилия на строительстве стен. Затем он уложил балки полов второго этажа и чердака, используя доски сечением 50 × 200 мм, которые были установлены с шагом 510 мм. К весне 2011 года они приобрели необходимый пиломатериал и, с наступлением лета, начали возводить крышу — то есть, продолжалось строительство дома с использованием технологии TISE .

Перед установкой стропил все необходимые секции стен были удалены на один уровень, обнажая опалубку и бухту, а затем армопоию. Положите Mauerlat (стержень 50 × 100 мм) — естественно, на гидроизоляцию (кровельная бумага) — и приступайте к установке стропил (доска 50x200x6000 мм) с шагом 600 мм.

В гребне стропила были соединены с двух сторон с помощью подкладки из 18-мм березовой фанеры, предварительно зажав пакеты с помощью зажимов и закрепив 90-мм sa-швами.Поскольку крыша была еще далеко, чтобы защитить ее от дождя, место соединения стропил было покрыто льняным маслом в два слоя.

Каждая пара стропил была соединена с прутом из бруса сечением 50х75 мм, при этом они дополнительно затягивали болты с досками пола мансарды. В результате была сформирована жесткая структура стропильной системы. Над затяжками сделан настил из досок.

Стропила были привязаны к стене 4-мм проволокой, пропуская ее через отверстия в стене в армопоясах.Скручивая проволоку, вставьте ее концы в паз, вырезанный болгаркой с бриллиантовым кругом.

---

Ссылка по теме: Строительство дома с использованием технологии TISE — Часть 1

---

Только после этого приступили к проектированию фронтонов, наружная и внутренняя части которых до сих пор имели ступенчатую форму. Внутренняя часть фронтона должна быть обрезана на уровне, который был выше нижнего края стропил на 50 мм, а внешняя — до уровня верхнего края стропил.Такая разница в уровнях внешней и внутренней частей фронтона необходима для того, чтобы потом можно было укладывать нагреватель.

Алмазный круг небольшого диаметра прорезал разметку внутренней стены на глубину примерно четверти ее толщины, и небольшой удар кувалды по краю блока отколол лишние стены. Сначала был страх, что край окажется неровным, но все оказалось намного проще, чем ожидалось.

На внешней стенке фронтона в некоторых местах я обрезал углы и сделал паз для подкрепления, который был согнут и завязан в коньках. Затем пространство между стенками опалубки забивали жесткой цементно-песчаной смесью, как при формовании блоков. В результате фронтон приобрел правильную форму.

Сверху на фронтоне закрепили планку 50 × 90 мм, закрепив ее штифтами и намотав проволоку.

Над первым этажом были два чердака на концах дома, а между ними — классический второй этаж с плоским потолком. Уклон стропила мансардного этажа — 30 °, а центральной части — 18,5 °.

Следующим этапом было устройство для обшивки крыши из досок сечением 25 × 150 мм, которые были набиты с шагом 200 мм. Получилась некая лестница, по которой было удобно передвигаться. Также выставлена ​​первая пара стропил центральной части дома. Для крыши он выбрал ондулин («бюджетный» вариант), поскольку с ним можно работать в одиночку. Разрежьте ондулин ножовкой по дереву, смочив водой ее полотно и зону обрезки.Результат отличный, всем рекомендую!

---

Смотрите также: Строительство дома с использованием технологии TISE — Часть 2

---

Сначала он фиксировал ондулин обычными гвоздями — мне это не понравилось, потому что, если вы забиваете чуть больше, чем нужно, вы не можете закрыть крышку колпачка! Нужно вытащить гвоздь. И есть колпачки, в которых колпачки совсем не закрываются и с нормально забитыми гвоздями. Заменили гвозди винтами одинаковой длины, а молотком — отверткой, и все прошло весело!

Кровля и крыша закончили строительный сезон 2011 года.

Технология строительства дома TISE — фото

1. Состояние строительства на начало сезона 2009
2. Крепление стропил между собой с помощью фанерных подкладок.
3. Сплав с соединением балок перекрытия мансарды.
4. Настил чердака.
5. Крепление стропил к стене дома. С вершины на стропила прибиты блоки.
6. Затяните проволоку, крепящую стропила с внутренней стороны стены.
7. Фронтон после возведения стены имел ступенчатую форму.
8. Вид на сколотую внутреннюю часть стены изнутри строящегося дома.
9. Монтажная арматура на фронтоне.
10. Крепление опалубки на фронтоне с помощью зажимов.
11. Теперь фронтон выглядит правильно.
12. После выравнивания по фронтону дюбель-гвозди и проволочные скобы закреплены.
13. Стропила установлены над обеими частями мансарды, между которыми будет полноценный второй этаж.
14. Настилка обшивка.

Автор: А. Свиридов

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяина!»

Строительство дома по технологии TISE своими руками (Часть 2) Строительство дома по технологии TISE …

Строительство дома по TISE своими руками — часть 5 Строительство дома по технологии TISE Строительство…

Строительство дома по технологии TISE — часть 4 Как я построил дом …

Строительство дома по технологии TISE своими руками (Часть 1) Технология «TISE» и строительство дома …

Расположение слоев в каркасных домах Каким должно быть расположение слоев …

Как устранить повреждения при строительстве дома при его восстановлении Ремонт дома — устранение повреждений …

Наружная отделка сырцового дома и вентиляционное устройство Как отделка сырого дома Для того, чтобы…

---

Подписаться на обновления в наших группах и поделиться.

Давайте дружить!

мансарды на чердаке своими руками (+ фото) | Своими руками

Чердаки в загородных и деревенских домах часто используются, мягко говоря, нерационально.

В большинстве случаев они забиты мусором, место, которое, скорее, находится на свалке. Но пространство под крышей можно легко превратить в уютные жилые помещения. Я расскажу вам, как я это сделал.

Желание обустроить чердак изначально возникло даже при закладке фундамента.Но реализовать это было невозможно сразу при строительстве дома, хотя мы предусмотрели двойные окна в фронтонах. Когда желание превратилось в необходимость (сын вырос, и все мы в трех жилых комнатах стали тесно), прошло несколько лет, и чердак к тому времени превратился в склад.

Конечно, запасы пиломатериалов под крышей не промокнут, и на даче они всегда пригодятся. Но с устаревшей бытовой техникой долгое время не нашли применения, хотя она работоспособна, и со многими другими вещами было вполне возможно расстаться. Поэтому они решили на семейном совете.

Подготовка чердака к реконструкции

Расшатанный чердак казался огромным, но прежде чем приступить к его реконструкции, нужно было решить, что будет в нем и для кого. Однако, отказываясь рассматривать какие-либо предложения с любой стороны, теща поставила точку в дискуссии, категорически заявив, что она не потерпит никаких дверей, перегородок или других вещей, и чердак будет использоваться целиком как игровая комната. для ее внука.Спорить не стал, тем более что для всех задача сразу была упрощена. Отдельно отмечу, что за это решение мы до сих пор ей благодарны.

---

Смотрите также: Укладка лаг на чердаке

---

Прежде всего, открыли отверстие в потолке для легкого доступа на чердак: было легче освободить его от мусора и привезти сюда строительные материалы во время процесса. Мы решили построить лестницу позже, после укладки напольного покрытия на чердаке и потолка и облицовки стен облицовкой.Возможно, можно было бы как-то соответствовать поверхности стен, но мы, придерживаясь консервативной точки зрения, выбрали облицовку.

Строительство мансарды началось с этажа

Настил на чердаке был сделан из обычного обрезного дюйма, поэтому его также пришлось демонтировать. Повезло, что доски местами даже не были прибиты к потолочным балкам. Разобрав настил, они пошли на черный пол. Он был уложен (фото 1) на черепные бруски сечением 50 х 50 мм, прибитые вплотную к нижним краям балок.Доски сплошного черного пола просто укладывались на брусья, не прикрепляя их. Для обеспечения надежности в месте установки будущей лестницы балки пола, лежащие на несущих перегородках, с перемычками поперечного сечения 150 x 150 мм, были соединены между собой, соединяя их наполовину (фото 3) ,

Доски пола было решено уложить вдоль балок пола, прежде чем укладывать поверх черного пола рулонную изоляцию из минеральной ваты, которая также станет звукоизоляционной.Самая сложная и кропотливая подготовительная операция — выравнивание верхних слоев балок под напольным покрытием (фото 4). Но постепенно, с помощью электрической пушки, уровня конструкции и шнура, удалось добиться хорошего результата. А укладка листовых досок на плоском основании прошла быстро и доставила настоящее удовольствие.

---

Читайте также: Как правильно утеплить чердак

---

Утепление чердака — чтобы не замерзнуть

Крыша изначально была утеплена минеральной ватой толщиной 100 мм.Однако, по нашему мнению, этого было недостаточно для комфортных условий проживания на чердаке. Поэтому мы решили уложить еще один слой пенопласта толщиной 50 мм — между стропилами и коньком крыши — по толщине черепных стержней (фото 5). В качестве гидро- и в некоторой степени пароизоляции использовался пергамент (фото 6). Это, конечно, не лучший выбор, но недорогой.

Для изоляции фронтонов были использованы плиты из минеральной ваты толщиной 50 мм. Они заполнили кадры в два слоя.Покрытие утеплителя пергамоном, подготовленное к обшивке бороздками.

Традиционная облицовка

Мы решили, что обшивки удобнее вести снизу вверх: ошибки, накопленные при установке плат, легче заметить и исправить. Для обрезки гвоздей не забивайте с лицевой стороны дощатых досок, установите последнюю канавку вверх, и гвозди врезаются по диагонали в паз.

На длинном склоне (наклонная мансардная стена) и потолке стыки досок в соседних рядах были в беспорядке.Каркасы вертикальных нижних секций мансардных стен под облицовкой облицовки строились только под короткими уклонами кровли. Сформированные полости приспособлены для хранения сезонных вещей, вроде чердака над чердаком. Самостоятельно делать лестницу мы тогда не решались и приглашали специалистов. Они выполнили работу быстро и точно (фото 7). И после тщательного наблюдения за их действиями мы поняли, что сами можем построить что-то подобное.

---

Смотрите также: мансардная переоборудование мансарды в чердак

---

Отделка чердака

Собирая опилки и древесную пыль в мешках, пол на чердаке пылесосили, помещения проветривали.Затем они покрыли потолок и стены лаком, установили кожу на суставы кожи (фото 8). Для этого использовались плинтусы, деревянные угловые секции, отделка и макеты.

Чтобы доска пола немного выделялась на фоне стен, было решено подкрасить ее перед нанесением лака. По нашему мнению, мы успешно выбрали цвет для пола (фото 10).

Когда запах лака исчез, мебель и личные вещи моего сына были перенесены на чердак, а лампы были подключены — и праздновали новоселье с чаем и тортом.

Мансарда на чердаке своими руками — фото

1. Часть большого проема после установки лестницы будет закрыта.
2. Нижние края затяжек в стропилах находятся в одной плоскости и подходят для крепления потолочной облицовки.
3. Перемычки между балками также будут служить лагом для покрытия пола, так как доски пола в этой области должны были укладываться вдоль длинного ската крыши.
4. Верхние пластины брусьев были выровнены с помощью электрической пушки, контролирующей уровень их конструкции.
5. Пенопласт — легкий, плиты из него плотно вставлены между стропильными ножками, даже нет необходимости надежно закреплять: они не выпадают. С пластинами из минеральной ваты было бы сложнее.
6. Чтобы сэкономить деньги, пергамент был использован для барьера пароизоляции.
7. Деревянная лестница вписывается в интерьер, как будто она всегда была там.
8. Ножки ребристой балки также были обшиты подкладкой. Это было сделано путем резки лоскутных досок.
9. Когда лак на досках досок высох, приступили к установке плинтусов и направляющих.
10. Светлые деревянные панели стен хорошо вписываются в тонированный пол. Осталось установить розетки, повесить лампы и привезти мебель.

Дмитрий Андреев, Красногорск, Московская обл.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяин!»

Установка окна на фронтоне Как сделать установку окон в …

Установка фланца над плитой в ванной своими руками Как установить его самостоятельно и один . ..

Лестничный шкаф своими руками — если в доме недостаточно места Как сделать лестницу-шкаф С самостоятельной постройкой…

Утепление полов дома Как утеплить полы в доме …

Укладка лага на полу мансарды своими руками Самостоятельные чердаки мансардного этажа Нужно …

Как сделать подвесной потолок Установка Установка подвесной потолок — бизнес …

Терраса для сауны своими руками за копейки Эконом-вариант террасы-пристройки к ванне …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Украшение дома кровельным инсулином своими руками | Своими руками

Со временем на даче Сергея Серова возникла необходимость привести в порядок фронтоны дома. Из дождевой воды, проникшей через трещины

в увядшей деревянной коже мансардный обогреватель промок и утратил свои свойства. Кровельный ондулин зарекомендовал себя как отличный и недорогой отделочный материал, с которым легко работать даже без помощников.

относятся к поколению дачников, которые в конце 90-х годов прошлого века не могли купить все необходимые строительные материалы и мощные электроинструменты. Практически не было прикладной информации для неспециалистов о том, как строить. Сегодня строительный рынок стал несоизмеримо более разнообразным, но нехватка средств, а главное, возраст не всегда позволяют использовать современные строительные материалы и технологии.

Но тем не менее желание сделать все своими руками не пропало.

---

Ссылка по теме: Новая крыша над старой — как сделать своими руками (ондулин или Euroshow)

---

Деревянный дом за городом

В центре нашей дачи находится деревянный каркас с чердачным каркасом и прикрепленной верандой, облицованной шпунтовыми сваями. В свое время для защиты мы покрасили всю пену дома финской краской.

Нередко летом в Ленинградской области плохая погода с долгим моросящим дождем и сильными ветрами хорошо проверила конструкцию дома в целом и фронтонов в частности. Через образовавшиеся трещины в соединениях шпунта и канавки * влага попала в подкладку и распространилась по горизонтальным планкам планки в любом месте. Теперь я понял, что планки следует устанавливать с небольшим уклоном и бороться с влагой на них в ожидаемом месте.

Ремонт краски с каждым годом становился все сложнее, а на фронтонах — и опаснее. В какой-то момент мы с женой подумали о более надежной защите дома от дождя и снега, ветра и солнечной радиации.Стены первого этажа было решено, как и прежде, покрыть красной Tikkurila со строгим соблюдением технологии подготовки фундамента, а именно предварительной очистки поверхностей от старой краски и их двойного грунтовочного состава. Затраты окупаются отличным качеством покрытия. Но для деревянного обшивки фронтонов стали искать отделочный материал.

Кровельный материал для отделки стен

Внешняя отделка в первую очередь должна повысить долговечность дома и быть, по мнению владельца, внешне привлекательной.

Обшивка дома сайдингом выливается в круглую сумму. Особенно дорогой был декор двухэтажной веранды с семнадцатью окнами. Внезапно пришла идея использовать кровельный материал для защиты стен. Сланец и металлочерепица отпали сразу из-за невозможности их установки в одиночку. Это привлекало цвет гибкой черепицы на битумной основе.

Однако было опасение, что почти свисающие отдельные элементы кровли с сильными порывами ветра просто оторвут.И установка из-за их небольшого размера будет очень трудоемкой. Но ондулин полностью отвечал нашим требованиям и возможностям.

Особенности работы с ондулином на стенах

Я работал, используя леса. Установка листов ондулина и их фиксация выявили некоторые особенности, которые я бы классифицировал следующим образом:

• Требуется хорошая основа под листами ондулина — в нашем случае это были деревянные панели фронтонов;
• Нужен чаще, чем на крыше, монтаж крепежа, особенно вблизи краев (мы использовали шурупы с заглушками):
• Маркировать листы ондулина следует очень аккуратно — режем листы ножовкой по металлу и металлом, периодически чистим инструменты от битума ветошью, смоченной в уайт-спирите.

---

Ссылка по теме: Опоясывание фронтонов своими руками (фото)

---

Обшивка фронтона своими руками — фото

Обшивка фронтонов ондулином.

Прикрепление ондулина к окну мансарды.

На фото выше цифры:

1. Закрытие крышки ондулина к окну чердака.

2. Желательно не завинчивать самореи до предела: колпачок практически не надевается на деформированное основание и не держится должным образом.

3. Фиксация стыков листов ондулума по углам.

Заключение

Все хлопоты, связанные с покупкой необходимых материалов и инструментов, строительством лесов, покраской дома и установкой отделочных работ — в прошлом. А яркие ондулиновые обшивки на семь лет надежно защищают дом от непогоды.

© С. Серов Рис. В.Ефанкин

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже приведены другие записи на тему «Как сделать своими руками — домохозяина!»

Стабильные сборно-разборные козы для мастерской своими руками — фото и рисунок. Складные козы для мастерской …

Светильник из керамической плитки своими руками (фото + схема) Ночной свет своими руками из керамики ,..

Живая картина суккулентов своими руками Как сделать оригинальную картину …

Столы своими руками — декор Декор старого стола У многих есть где-то …

Подставка для вертикального хранения инструментов своими руками (+ чертежи) Вертикальное хранение инструментов в мастерской …

Ночная подсветка светодиодов своими руками Как сделайте ночник своим …

Браслет молнии своими руками (ФОТО + ШАГ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ НОРМАЛА…

---

Подписаться на обновления в наших группах и поделиться.

Давайте дружить!

Чем зашить фронтон крыши: виды материалов для зашивки

Крыша сделана,можно зашивать фронтоны.

Чем же зашить фронтоны крыши,чтобы служили долго,чтобы не требовалось ежегодного ухода или ремонта,да и чтобы вид был привлекательный?!

Для начала вспомним, чем зашивались фронтоны в прежние времена:

• необрезной доской
• обрезной доской
• вагонкой

Последний вариант был в советские времена наиболее дефицитным и обшивать вагонкой фронтоны позволяли себе люди с хорошей зарплатой и большими связями.

В деревнях же никто не заморачивался красотой и дизайном: обшивали простой необрезной доской или горбылем.Закрыто чердачное пространство от ветра и снега,значит все отлично.

Зашивку досками делали вертикально,горизонтально или наискосок.Неплохо смотрелась елочка: короткие доски наискосок навстречу друг другу.

Понятно,что дерево со временем чернело от влаги,теряло свой естественный цвет,поэтому горожане,которые следили за внешним видом дома или бани,старались красить деревянные поверхности. Но,раньше не было специальных антисептирующих составов,поэтому зачастую это была известковая или масляная краска,которую необходимо было время от времени обновлять.

Сейчас ,с появлением современных деревянных и пластиковых материалов,а также новых всевозможных окрасочных составов для дерева,возможны различные варианты зашивки фронтонов:

1. обрезной доской
2. деревянной вагонкой
3. блок хаусом
4. пластиковой вагонкой
5. виниловый сайдингом

Можно зашить фронтон вагонкой из ПВХ материала

Пластмассовые материалы(вагонка или сайдинг) привлекательны тем,что однажды сделал обшивку правильно  и дальше про нее забыл. Зашить фронтон вагонкой из ПВХ-это гарантия отсутствия в дальнейшем каких-то покрасочных работ, которые обычно необходимы древесине через каждые один-два года для поддержания антисептирующих свойств. ПВХ материалы при нормальных условиях эксплуатации не теряют своего привлекательного внешнего вида  много-много лет.

Правильный монтаж ПВХ материалов-это:

• обязательные зазоры для линейного расширения ПВХ элементов  при жаркой погоде
• обязательный зазор между обшивкой и основными  деревянными конструкциями для вентиляции

Но, ПВХ вагонка или сайдинг боятся открытого огня. Поэтому нельзя близко ставить мангал или проводить какие-то работы с помощью газовой горелки: сайдинг теряет свою форму,оплавляется и скукоживается.

Это крайний случай,по неосторожности. А при нормальных условиях ПВХ материалы отлично себя зарекомендовали. Особенно популярно их использование при ремонте старых построек: дачных домиков,бань. Старые строения получают вторую молодость.Их внешний вид улучшается на порядок.

Если выбирать между пластиковой вагонкой и сайдингом?

Пластиковая вагонка предназначена для внутренних отделочных работ.Но давно уже применяется в наружной обшивке старых дачных домов и бань, как наиболее приемлемый бюджетный вариант.

Если учесть что она не предназначена для фасадов,для постоянных воздействий на нее атмосферных  осадков и ультрафиолета,то ее «хорошее поведение» уже доказано многолетней практикой.

Действительно,по сравнению с сайдингом финансовые затраты на материалы будут в 2-3 раза меньше.

Просто вагонка более узкая(115 мм) и имеет гладкую поверхность. А сайдинг более широкий (244 мм)и имеет определенный рельеф поверхности.В том числе,есть сайдинг в виде блок хауса. Кстати,издалека не отличишь от натурального дерева.Только вблизи заметно,что пластик.

Зашивка фронтона ПВХ вагонкой в вертикальном направлении

Небольшой недостаток данных материалов заключается в том,что они слишком легкие и тонкие по сравнению с их деревянными аналогами,поэтому для них требуется более частый каркас или сплошное основание.

Ассортимент деревянных изделий для обшивки достаточно обширен,чтобы выбрать подходящий материал для зашивки фронтонов в соответствии с дизайном дома или бани.

Например,если для деревянного сруба из бревен не требуется  какого-то особого шика,то достаточно просто зашить фронтоны крыши и карнизы обрезной доской. Аккуратная и качественная работа и из доски будет смотреться хорошо.Если доски еще покрыть антисептирующим составом с защитой от ультрафиолетовых лучей,то служить они будут долго без потери внешнего привлекательного вида.

Деревянная вагонка предпочтительнее по сравнению с обрезной доской из-за четвертей,которые она имеет. Если вагонка сухая,то зашивка получится более качественной за счет плотного стыкования вагонки друг к другу.Получается плотная бесщелевая стена фронтона ,которая не будет продуваться ветром.

Если вагонка не прошла достаточной сушки,то в дальнейшем,при усыхании, появятся щели.

И все же,при зашивке фронтонов вагонкой вид будет гораздо привлекательнее по сравнению с обрезной доской,потому что вагонка еще имеет рельефность и на фронтоне получается ритмичный рисунок.

Если к внешнему виду деревянного строения предъявляются повышенные требования  типа евростандарта,то естественнее будет обшить фронтоны блок хаусом.

Фронтон из блок хауса  будет смотреться, как продолжение сруба.

Кстати, если финансы позволяют,то самый лучший вариант,сразу сделать фронтоны при сборке сруба из того же материала,что и сам сруб: бревен или бруса.Тогда не придется решать чем зашить фронтон крыши…

Вообще-то,блок-хаус -это разновидность  вагонки,только большей толщины и более объемной формы,имитирующей поверхность оцилиндрованного бревна. И смотрится фронтон из блок хауса очень красиво,в едином стиле со срубом.

Зашивка фронтонов бани блок хаусом

Выбор материала для зашивки фронтонов бани или дома(любого строения) зависит от:

• внешнего вида сруба
• предназначения
• требований застройщика
• финансовых возможностей

По стоимости затрат на покупку материала можно расставить выше рассмотренные материалы в следующей последовательности(от более низкой цены к более высокой):

1. пластиковая вагонка(115-140 руб/м2 с комплектующими)
2. деревянная евровагонка хвоя (150-240 руб/м2 в зависимости от сортности )
3. виниловый сайдинг (200-300 руб/м2)
4. обрезная доска хвоя сухая т=20мм (360-450 руб/м2)
5. деревянный блок хаус(460-550 руб/м2)

Можно просчитать затраты,необходимые для фронтонов и, окончательно выбрать чем зашить фронтон крыши в зависимости от финансовых возможностей.

Любой из рассмотренных вариантов имеет свои преимущества:

• пластиковая вагонка -дешевле всех
• виниловый сайдинг-прост в монтаже и разнообразен
• блок-хаус -великолепный внешний вид

Как сделать фронтон крыши

Возведение фронтона дома вызывает повышенный интерес у большинства застройщиков, которые впервые занимаются возведением собственного жилья. При строительстве крыши некоторые застройщики по незнанию уделяют недостаточно пристальное внимание монтажу этого элемента. И напрасно.
[contents]

Фронтоном дома называется торцевая часть крыши, образованная двумя и более кровельными скатами. Этот элемент кровельной конструкции создан для защиты подкровельного пространства от попадания в него холодных воздушных масс, а также атмосферных осадков в виде дождя, снега и града.

Помимо защитной функции, фронтон имеет огромное эстетическое значение и может стать основным украшением даже самой простой и незатейливой кровли.

Фронтон может быть изготовлен из различных материалов, но при этом чаще всего его отделка производится из того же материала, что и основное кровельное покрытие. Существует два способа возведения этого элемента: первый заключается в его возведении до строительства крыши, а второй – уже после ее окончания.

Каждый из этих способов имеет свои преимущества и недостатки. Если возводить фронтон своими руками первым способом, то возможно возникновение несоответствия его размеров, геометрии проема кровли.

А при втором способе работать придется в условиях ограниченного пространства, что значительно усложняет выполнение этой задачи.

Очень важно при возведении этого элемента избегать любых, даже самых незначительных ошибок, так как они могут привести к образованию трещин в стенах сооружения и даже их обрушению.

Материалы для изготовления фронтонов

• Пластик
• Пиломатериалы
• Кирпич

Порядок возведения фронтона

Возведение этого кровельного конструкционного элемента – задача, конечно, сложная, но с ней вполне можно справиться самостоятельно, без помощи профессионалов. Как продолжение стены фронтон может быть возведен из кирпича либо керамзитоблоков.

Такой фронтон, сделанный своими руками, будет представлять собой несущий элемент при возведении кровельного каркаса.

Следует заметить, что эти элементы для крыши из кирпича, сделанные своими руками, считаются самыми надежными, так как могут отлично защитить подкровельное пространство.

Иногда строительство этого элемента выполняется из фасадного кирпича, однако, в этом случае для повышения его эксплуатационных характеристик требуется проведение его дополнительное утепление.

Кирпичные фронтоны

Если вы решили сделать своими руками кирпичный фронтон, то для этого на торцевой ряд стены укладываем два ряда кирпичей и там же закрепляем вертикально (по центру стены) деревянный брус.

В том случае если планируется сделать жилое чердачное помещение, то высота бруса должна быть около 2,5 м. На следующем этапе от верхушки бруса протягиваем шнур и закрепляем его на углах торцевой стены.

Получившийся треугольник выкладываем кирпичом или керамзитными блоками. После возведения элемента брус следует убрать. В том случае, если необходимо сделать своими руками фронтон трапециевидной формы для мансардной крыши, то по углам торцевой стены следует закрепить вертикально балки, которые будут исполнять роль стен.

Затем между верхушками брусьев протягивается шнур, а само пространство между ними закладывается кирпичом или керамзитными блоками.

Деревянные фронтоны

Особой популярностью среди застройщиков пользуется возведение фронтона как отдельного элемента еще до начала сборки самой крыши. Для того чтобы сделать своими руками фронтон для крыши дома, необходимо будет достать деревянные брусья размером 150 на 150 мм и доски 50 на 150 мм.

Перечень необходимых инструментов:

• Рулетка
• Молоток
• Шнур

Монтаж фронтона из дерева своими руками

На верхние части обеих торцевых стен для того, чтобы сделать фронтон своими руками, закрепляем мауэрлаты (два деревянных бруса размерами 150 на 150 мм). Закрепление выполняем при помощи металлических шпилек, предварительно заложенных в верхних частях стен при заливке их бетоном.

В центральной части каждого из мауэрлатов устанавливаем по вертикальной доске высотой от 2,5 до 3 метров. Доски не нуждаются в основательном закреплении, так как после монтажа элемента они будут удалены. От верхушки доски и до углов стен протягиваем шнуры.

Точно по шнурам устанавливаем доски, которые скрепляем между собой в верхушке треугольника при помощи стальных скоб, а в нижней части фиксируем их к мауэрлату гвоздями либо строительными шпильками.

Боковые фронтонные доски для усиления конструкции перекрываются доской в форме большой буквы «А». После этого вся образовавшаяся треугольная плоскость зашивается досками. Этот способ обустройства фронтона по праву считается самым простым и удобным, так как позволяет быстро возвести элемент с точно заданными параметрами.

Сделать фронтон своими руками – задача, конечно, не самая простая, однако, если тщательно подготовится к ее выполнению и внимательно ознакомится с правилами монтажа, то с ней можно справиться, даже не имея строительного образования.

Рекомендуем это почитать:



расчёт, устройство для разных типов домов + видео

Чтобы сделать своё будущее жилье как можно более интересным и приятным снаружи, владельцы ищут всё новые решения. Одним из таких может стать выбор варианта исполнения фронтона. Его можно исполнить в форме трапеции или овала. К тому же, если вы обладаете некоторыми строительными навыками, вы самостоятельно можете осуществить монтаж конструкции для двускатной крыши.

Основные виды

Треугольный фронтон

По своей форме и декоративности можно выделить несколько основных видов фронтонов:

1. Треугольный – современная архитектурная форма, наиболее популярная. Представляет собой равнобедренный треугольник.
2. Трапециевидный – имеет форму трапеции.
3. Ступенчатый – обустраивается в виде ступеней. Такая конструкция выполняется на одном уровне с фасадной стеной и без свесов.
4. Самцовый – применяется при строительстве домов из бруса. Представляет собой одно целое с фасадной стеной.
5. Раскрепованный – имеет на фасаде выступы (раскреповки), которые расчленяют его высоту, тем самым зрительно увеличивая объем.
6. Разорванный – боковые свесы не сходятся вверху, оставляя некоторое пространство, используемое для размещения какого-либо декоративного элемента.
7. Прерванный – карниз фронтона прерывается для установки окна.
8. Полуфронтон – большая часть карниза отсутствует, и фронтон располагается на колоннах.
9. Полукруглый – берет начало от эпохи Возрождения. Вместо наклонных карнизов используется один, представляющий собой дугу.
10. Лучковый – имеет дугообразную форму, в отличие от полукруглого обладает меньшей величиной сегмента.
11. Килевидный – имеет вид перевернутого киля корабля. Используется чаще всего при обустройстве фронтона ломаных крыш. Наиболее часто использовался зодчими еще в Древней Руси.

Другие статьи на данную тему

Полувальмовая крыша: разновидности и монтаж Крыша является одной из важнейших составляющих дома, не только с технической, но и с эстетической точки зрения. В целом, возможные варианты кровли можно разделить на скатные крыши и совмещенные крыши. Скатная крыша позволяет обустроить чердак, что определенно является ее серьезным плюсом. Одним из лучших видов такой крыши является полувальмовая крыша, так же называемая иногда голландской. крепеж кровельный кровля наплавляемая кровля рулонная кровля фальцевая монтаж кровли строительно-техническая экспертиза | Польские герметики: выбирай с умом. Актуальные советы от профессионалов строительного портала Развивающаяся химическая промышленность постоянно пополняет строительную сферу новыми материалами, предназначенными для склеивания и герметизации деталей. герметик ленточный герметик кровельный герметик виброакустический герметик нить для герметизации герметик фасадный пистолет для герметика герметизирующие манжеты герметизация швов в деревянном доме ведро герметичное жестяное ведро | Ремонт кровли. Технологии ремонта различных видов кровли от профессионалов строительного портала В статье рассмотрим основные виды кровельного покрытия и их особенности: рулонные кровли, гибкая битумная черепица, листовые материалы, металлические кровли, металлочерепица, натуральная черепица. Кроме того, проанализированы правила, которые следует соблюдать при ремонте кровли. герметик кровельный кровля наплавляемая кровля рулонная кровля фальцевая лестница кровельная кровля мастичная |

Какую металлочерепицу выбрать: разбираем советы от профессионалов строительного портала Кровля – это завершающий этап возведения любого строительного сооружения. Кровельное покрытие испытывает на себе все негативные воздействия окружающей среды, поэтому и материалы для этого покрытия должны выбираться соответственно климатическим условиям региона, в котором стоит построенный дом. доборный элемент кровли кровля наплавляемая кровля рулонная кровля фальцевая металлочерепица металлоконструкция для металлообрабатывающего оборудования кровля мастичная | Имитация кирпича для внутренней отделки Все большую популярность приобретают такой современный способ для внутренней отделки, как имитация кирпича. Этот материал прост в обращении и всегда доступен для покупки. Весомым плюсом можно считать простоту и быстроту монтажа своими руками, который доступен даже новичку. Намного проще использовать другие интересные способы, позволяющие достичь желаемого результата. герметик кровельный кровля наплавляемая кровля рулонная кровля фальцевая кровля мастичная дымоход ограждение для кровли устройство скатной кровли монтаж кровельной обрешётки монтаж наплавляемой кровли ремонт кровли монтаж кровли из профнастила монтаж кровли |

Двухскатная крыша для дома с фронтонами

Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам. Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

Как сделать двухскатную крышу над коробкой с фронтонами

При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

• Служат каркасом крыши, необходимым для формирования скатов.
• Распределяют компоненты кровельного пирога.
• Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

Как построить двухскатную крышу для дома с полумансардой

В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.

Выбор схемы напрямую связан с архитектурным решением основной части дома:

• Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
• Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

Разновидности стропильных систем в устройстве двускатных крыш

Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

читать статью:

Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

Как построить двухскатную крышу углом над полумансардой

ВЫВОДЫ:

• Фронтон – это верхняя часть фасада здания, ограниченная скатами кровли и карнизом и поддерживающая стропильную систему.
• При проектировании фронтона надо учитывать, что в случае ветра он будет подвергаться повышенным нагрузкам.
• Оптимальным выбором для устройства фронтонов является наиболее легкий, пустотелый кирпич.
• Основными достоинствами кирпичных фронтонов являются прочность и долговечность.
• Кирпичные фронтоны могут возводиться по двум схемам: до устройства стропильной системы или после возведения кровли.
• При устройстве фронтонов до возведения кровли в процессе строительства их необходимо укрепить.
• При создании кровли с четырьмя кирпичными фронтонами нужно особое внимание уделять выбору материала для несущих конструкций и прочности фундамента.
• Для повышения прочности конструкции в кирпичную стену следует закладывать арматурную сетку.
• До начала работ в середине торцевой стены надо установить рейку, высота которой должна соответствовать высоте проектируемого конька, а от ее верхушки в к углам стен натянуть шнуры.
• Кирпичная кладка создается в рамках натянутых шнуров.
• До финишной отделки фронтонов нужно провести утепление, устроить слои паро- и гидроизоляционного материалов.

Как выставить шаблон для правильной кладки фронтона смотрите в видеосюжете.

Монтаж стропильной системы

Чтобы фронтон из блоков двухскатной крыши и ее стропильный каркас составляли полноценную конструкцию, их форма должна совпадать. Если при монтаже стропил были допущены ошибки, то крышу просто не удастся совместить с созданным ранее фронтоном. Разумеется, простой подгонкой элементов в таком случае не обойтись – геометрия кровли уже нарушена, и для ее восстановления потребуются значительные усилия.

В качестве опоры для стропильного каркаса используется мауэрлат, выполненный из толстого деревянного бруса, уложенного на верхнюю часть стены. Если проектирование было проведено грамотно, то мауэрлат позволит подвести стропила непосредственно к фронтону. Наличие ошибок в проекте обязательно приведет к расхождениям в размерах элементов конструкции.

Для укладки мауэрлата нужно провести предварительную заливку армирующего пояса из железобетона. Такой пояс обеспечит жесткость верхней обвязки стен и предотвратит растягивающие нагрузки, идущие со стороны стропильных ног. При отсутствии армопояса стены будут раздвигаться – а это серьезная проблема, которую нужно в обязательном порядке решить.

Как рассчитать площадь фронтона

  Если крыша еще не установлена на доме, высота ската фронтона определяется владельцем. В противном случае, он должен быть измерен с мансардного пространства.

Практический опыт показал, что оптимальная высота скатов в нежилом доме не должна превышать 0,7 м, а в жилом — одного метра.

Если владелец планирует оборудовать мансарду, то она должна быть не менее двух метров в высоту. В этом случае будет достаточно места для установки светильников на крыше, что сделает помещение более просторным.

При расчете высоты ската фронтона следует учитывать, что для установки стропил требуется пространство. Поэтому, по крайней мере, три ряда кирпичей должны быть уложены по высоте. В противном случае в будущем стропильная система выйдет за пределы ската, что, в свою очередь, приведет к проблемам при установке кровли.

Внимание: Ошибки при проектировании и строительстве фронтона могут привести к негативным последствиям, таким как трещины в пинцете и даже к обвалу.

 Для монтажа двускатной рамы необходимы следующие элементы:

• Скейтборды;
• Стальные болты для крепежных элементов;
• Стропила;
• К черту;
• Изоляционные материалы, в том числе фольга, уплотнительные материалы и т.д.

Перед началом работ рекомендуется установить водосточный желоб для стен и крыш и платформу, которая послужит основой для будущего фронтона. Затем параллельно наружным стенам укладывается коньковая плита. Верхняя его часть прикреплена к стропилам, которые постепенно падают под определенным углом и соединяются с внешними стенами.

Стропила крепятся к потолочным панелям на стыках стропил. Сама фронтон имеет форму равнобедренного треугольника и монтируется в соответствии с теоремой Пифагора.

Как определить высоту и выбрать подходящую форму

Высота и форма фронтона: схема

Для устройства фронтона подойдут такие материалы, как дерево, пеноблок, кирпич.

Перед началом работ необходимо определить, какой высотой и формой будет обладать возводимый фронтон. В месте крепления вершины конструкции необходимо установить мачту. Монтируют её в вертикальном положении. После этого натягивают шнур из капрона от вершины мачты вдоль сторон и закрепляют в натянутом состоянии. Далее переходят к устройству фронтона.

При составлении проекта дома можно подобрать любую высоту для фронтона. Если же возведение происходит на уже смонтированной кровле, то высота будет зависеть от чердачного помещения. Высоту для жилого дома делают не более 0,7 метра при условии отсутствия чердака. Если же чердак является жилым и на нём возможна установка мансардных окон — 0,8-1 метр. При устройстве полноразмерного фронтона высота определяется в пределах 1,4-1,5 метра. Лучшим вариантом считается выбор конструкции с параметром высоты 2-2,1 метра, являющийся максимально эффективным и функциональным.

На стены фронтона влияют нагрузки, которые зависят от типа кровельного покрытия, скоростных характеристик потока ветра, высоты, особенностей региона строительства.

При расчёте учитывают все геометрические показатели и особенности конструкции. Они понадобятся для учёта допустимых нагрузок от внешних факторов. Фронтон должен воспринимать аэродинамический коэффициент нагрузок равный 0,7.

Фронтон — крупный и хрупкий элемент. При неправильной обшивке могут образовывать трещины, что впоследствии приведет к нежелательным обрушениям щипцовых стен. Это может случится также и из-за неправильно проведенных расчетов.

Очень важно провести работы по укреплению фронтон, чтобы прочно его зафиксировать. Для обеспечения дополнительной жёсткости проводят следующие работы:

• Возводят разделительную стену минимальной толщиной 24 см, сохраняя её перпендикулярность относительно щипцовой стены. Делают это с внутренней стороны.
• Укрепляют с помощью пилястр и колонн.

Сооружают железобетонные рамы, которые армируют с помощью четырех стержней с диаметром 10 мм. При этом в сечении рама должна быть 250 см.

Основные варианты конструкций – как можно подшить фронтон

Существует несколько разных конструктивных решений, как сделать фронтонный свес крыши:

1. Фронтон находится выше кровли. Подобное решение в архитектуре считается классическим. Оно заключается в том, что фронтон приподнимают над уровнем крыши. Данный прием позволяет создавать видимость его парадности и массивности. Стена фронтона обязательно изолируется сверху кровельным материалом, обычно это металлические листы, монтируемые внахлест или с применением фальца. Место стыка между вертикальной поверхностью внутренней части стены фронтона и покрытием кровли необходимо качественно гидроизолировать.
2. Фронтон обустраивается вровень с крышей, при этом свеса нет. Данная конструкция характерна для архитектурных построек в стиле минимализма.
3. Свес фронтона формируется кровельной обрешеткой. Такой вариант является дешевым и простым. В данном случае стропильная система не пересекает границы фронтонных стен, а выпускаются элементы обрешетки. Для покрытия крыши используются легкие по весу кровельные материалы, например, еврошифер, битумная черепица, листы асбестоцемента. Сделанная из брусков или досок обрешетка подшивается снизу, а торец кровли прикрывается металлопрофилем или комплектным щипцом. Для недопущения прогиба консольный свес не нужно делать большим. Его глубина составляет максимум 50 сантиметров. Если такую крышу предстоит оборудовать водостоком, ближе к карнизу на нижнем участке свеса дополнительно делается каркас, на который крепятся крюки желобов.
4. Свес устраивается одновременно с системой стропил. При этом стропильный брус монтируется не только в пределах стен строения, но и выводится за границы фронтона. Крайняя нога стропил является опорой для сплошной или разреженной обрешетки, а величина ее выноса влияет на глубину свеса. Чтобы создать точку опоры для внешних стропил, необходимо вынести за пределы стен несущие кровельные элементы – промежуточные и опорный коньковый брусы. Такое конструктивное решение отличается надежностью и дает возможность выноса свеса на большое расстояние даже на крышах, где предстоит монтаж тяжелого кровельного покрытия, к примеру, натурального шифера, керамической черепицы.
5. Если возводится легкая по весу кровля и свесы небольшие, делают иную конструкцию. Стропильные ноги заменяют более тонкими и легкими досками, у которых высота аналогична этому параметру у деревянного бруса. Их соединяют с крайней ногой стропил перекладинами и фиксируют деревянным элементом нижнего, карнизного свеса. Такая схема менее надежна и неэкономична, поскольку требует большого расхода пиломатериалов и немалых трудозатрат.

Схема кладки кирпичного фронтона

• для начала первый ряд кирпичей необходимо класть насухо, то есть без применения раствора;
• зафиксировать отметки и срезать под них углы. Таким образом, можно избежать зубчатых конструкций. Толщина кирпичного шва должна учитываться при срезе;
• далее, необходимо произвести подрезку части торцевой стены по шнуру;
• таким образом, следует выложить его доверху;
• для того чтобы выровнять боковые стороны понадобиться раствор;
• для укрепления конструкции через 4–5 рядов необходимо укладывать армирующую сетку;
• чтобы придать дополнительную жесткость конструкции следует возвести укрепляющую стену внутри помещения чердака или мансарды. Она должна располагаться перпендикулярно.

Работы по устройству кровли выполняются после того, как выполнена кирпичная кладка. В кирпичных зданиях в качестве опоры для стропил служит мауэрлат, который представляет собой толстый брус из дерева. Он укладывается по верхнему краю стены. Если грамотно смонтировать мауэрлат, тогда гарантировано можно установить наклонные стропила. Перед началом работ по монтажу мауэрлата следует залить армированный железобетонный пояс по всему периметру сооружения.

Армированный пояс будет препятствовать действиям растягивающих усилий, которые действуют на стропильные ноги. Негативным последствием от действия таких усилий можно назвать раздвижение стен, что приводит к нежелательным последствиям.

Как класть фронтон из газобетона?

20 мар 2015, вася

У нас соседи строили дом такого типа – выложили блоками, фронтон тоже блочный, стали устанавливать стропильную систему, а в тот день ветер был сильнейший. Фронтон не вынес такого напора и свалился, поэтому советую мониторить прогноз погоды. И прибивать планки для жесткости тоже советую. Как вариант, можно пенить еще во время установки первых стропил для лучшей устойчивости.

Всю систему вам придется крепить через мауэрлат, а он в свою очередь крепится анкерами. По поводу армопояса я не совсем уверен, нужен ли он, поскольку даже не видел. У соседа лишней арматуры даже не было. Либо армирование проходило только по фундаменту, либо фронтон армировали, когда меня не было.

Честно говоря, мне привычнее видеть деревянный фронтон, но многие предпочитают и блочный – здесь вопрос лишь в цене, поскольку, прочности и у того и у другого будет достаточно, просто добиваются ее разными способами.

Фронтоном принято называть торцевую часть крыши, находящуюся между скатами. Я не стану утверждать, что сделать фронтон своими руками легко, но поверьте такая задача вполне по силам рядовому домашнему мастеру. Не вдаваясь в архитектурные тонкости, мы с вами пошагово разберем технологию возведения фронтона двухскатной крыши для дома из газобетона, плюс я дам простой расчет этого сектора конструкции крыши.

Верхняя часть фасада, «зажатая» между плоскостями скатов крыши именуется фронтоном.

Кроме двускатно конструкции с двумя фронтонами есть еще многощипцовая или трехфронтонная крыша , стропильные системы там разные, а вот техника обустройства фронтов в зависимости от их количества не меняется.

Трехфронтонная крыша с торцов обустраивается так же, как и двускатная.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами Проволока также устанавливается на этапе кладки стены Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Как возвести кирпичный фронтон своими руками

Торцевая часть крыши, ограниченная ее скатами, защищает подкровельное пространство от ветра и осадков. Эту конструкцию, расположенную под кровлей, называют фронтоном. Он не только выполняет защитную функцию, но также становится важным элементом декоративного оформления дома.

Фронтоны могут отличаться своей геометрией, треугольник, трапеция и другое, и материалом исполнения. В капитальном строительстве чаще всего встречается кирпичная кладка фронтонов. Ее отличает исключительная надежность и долговечность, к тому же блоки кирпича можно дополнительно не обшивать.

На заметку

Кирпичный фронтон подходит любой крыше, независимо от ее конфигурации и протяженности стен.

В отличие от древесины, кладка из кирпича не подвержена гниению, образованию плесени или другим негативным последствиям вследствие чрезмерной влажности. К тому же при отличных эксплуатационных свойствах она требует минимального ухода.

Кирпичный фронтон прекрасно смотрится сам по себе, особенно если выложен глазурованными блоками, но его при желании тоже можно отделать. Прежде чем обшить, нужно определиться насколько вы хотите приукрасить щипцовую стену. Вопрос непраздный, так как ее можно и просто отделать штукатуркой, и обшить сайдингом.

Важно!

Каждый из отделочных материалов имеет свои нюансы использования. К примеру, обшивать сайдингом можно не раньше двух лет после строительства, чтобы дом успел дать усадку.

Как сделать фронтонный свес крыши своими руками правильно

При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес.

Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление.

И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.

Хорошее решение: важные схемы

Фронтонный свес кровли может быть решён по разным конструктивным схемам:

Фронтон размещается выше крыши. Традиционное решение в архитектурном стиле, при каком фронтон подымается над уровнем кровли. Данный прием дает возможность создать впечатление парадности и большей массивности большого фронтона.

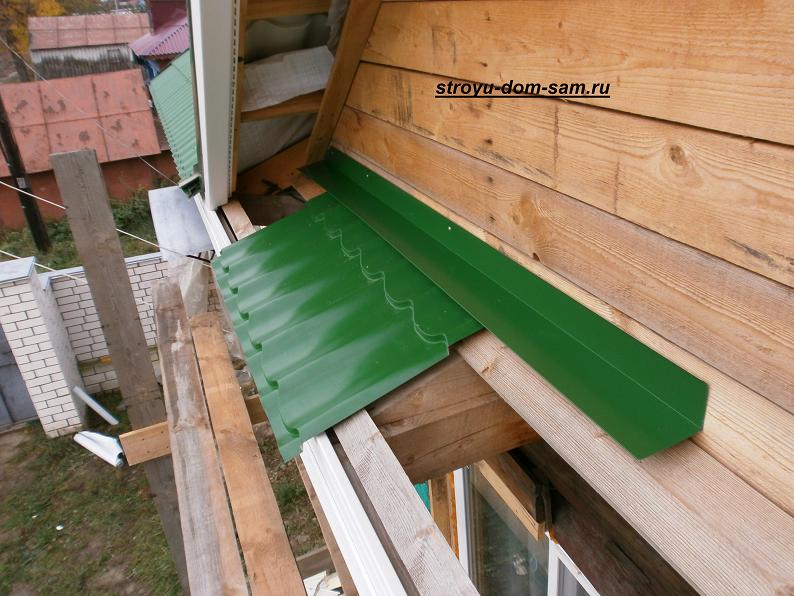

Стена фронтона изолируется сверху покрытием для крыши, зачастую это металл листовой, объединяемый внахлест или при помощи фальца. Стык отвесной плоскости внутренней стороны фронтонной стены и покрытия для кровли аккуратно гидроизолируют.

В данной развитой двухскатной кровле три фронтона и три свеса естественно Фронтон устраивается наравне с кровлей, свес отсутствует. Это решение более свойственно для архитектуры в актуальном минималистическом стиле.

Отсутствует не только фронтонный, но и карнизный свес. При подобном решении большое внимание следует выделить конструкции водоотвода с кровли Свес сформировывается обрешеткой кровли. Очень простое и недорогое решение. Система стропил не выводится за пределы фронтонных стен, выпускается только каркасная рама.

Это решение более подойдет для лёгких материалов для кровли: асбестоцементных листов, еврошифера, металлической черепицы, гибкой черепицыиз окисленного битума. Каркас из рамы (брусок или дощечку) вешают снизу, а торец кровли закрывают профилем из металла или комплектным кровельным щипцом. Консольный свес не выполняют очень уж большим чтобы не было прогиба.

В основном, его глубина не будет больше полуметра.

Как сделать фронтон двухскатной крыши: варианты дизайна

• Функции фронтона
• Архитектурные формы
• Расчет и монтаж
• Утепление

Хорошо спроектированная и построенная крыша становится не только надежной защитой каркасного дома, но и его украшением.

Здесь каждая деталь имеет огромное значение, будь то фронтон, облицовка или декоративные элементы.

Казалось бы, при умелых действиях обычная конструкция способна превратиться в шедевр строительного искусства, но перед тем как сделать фронтоны двухскатных крыш застройщики тщательно продумывают каждую мелочь монтажного процесса, предлагаем и вам ознакомиться с азами этого искусства.

Архитектурные формы

Большинству из нас более привычны треугольные или пятиугольные фронтоны, однако это далеко не все формы, присущи подкровельной части стены. Архитекторы также создают конструкции следующего вида:

• килевидные. Созданные по подобию киля корабля. Не смотря на всю красоту и изящество, они практически не используются в современном строительстве, а относятся к старинному зодчеству и кое-где еще сохранились до наших времен;
• полукруглые. Эти фронтоны также практически не встречаются в современном строительстве, так как их монтаж очень сложен;
• трапециевидные. Как становится понятно из названия, по форме напоминают трапецию, устанавливаются при строительстве полувальмовых кровель;
• треугольные. Наиболее распространенные фронтоны. В случае с симметричной кровлей они будут равносторонними;
• прерванные. Карниз таких участков стены прерывается оконным проемом;
• лучковые. По форме напоминают полуовал натянутого лука. Если крутизну изгиба увеличить, то они становятся полукруглыми;
• ступенчатые. По бокам у таких фронтонов выполнены ступени, а монтаж кровли здесь происходит без устройства фронтальных свесов.

Когда лучше строить

Если по всем вышеперечисленным вопросам вы уже расставили все точки над «И», то остается решить, когда лучше возводить фронтон, до возведения стропил или после. При выборе определенной последовательности учитывается несколько факторов. Например, если в вашем регионе преобладают сильные ветра, то возникает потребность в том, чтобы укрепить эту часть дома и использовать фронтон как опору для балок перекрытия. В таком случае, фронтон строится до возведения стропил.

Существует и другой вариант возведения фронтона с уже имеющейся стропильной системой. При таком порядке строительства шанс выполнить перекос крыши снижается. А обрешетка будет являться ограничителем при строительстве шпицовых стен.

Особенности конструкции ↑

Качество построенного сооружения во многом определяется строительными правилами, технологией и, конечно же, грамотно выполненным предварительным расчетом. Подчас простейшие ошибки, допущенные в начале строительства, могут иметь негативные последствия вплоть до обрушения конструкции. Вот почему так важно учесть все нюансы заблаговременно.

Отметим некоторые важные моменты, на которые застройщики не всегда обращают внимание.

• Перекрытие последнего этажа проектируется с определенным запасом прочности, учитывая внушительный вес кладки из кирпича, приходящийся на торцы плиты перекрытия.
• Сильный ветер или небольшие ураганы создают повышенные горизонтальные нагрузки на щипцовую стену, поэтому ее необходимо дополнительно укреплять.

При расчете высоты конструкции принимается во внимание функциональное назначение подкровельного пространства. Кирпичный фронтон мансардной крыши должен иметь высоту не менее 2,5 м, и она тем больше, чем больше расстояние между перекрытием верхнего этажа и коньком и круче крыша. Например, для крыш с углом наклона в 60°, этот показатель равен примерно 5,3 м.

Условие дополнительного укрепления в этом случае носит обязательный характер, поскольку большая высота делает стену еще более уязвимой к ветровой нагрузке.

Еще один фактор, определяющий устойчивость щипцовой стены – вид материала. Толщина стен из кирпича обычно составляет 380 или 410 мм, реже – 250 или 270 мм, то есть кладку выполняют в 1,5 или 1 кирпич. Если учесть, что на 1 м 2 уходит 35–40 кирпичей стандартного размера, а вес одного блока полнотелого кирпича составляет порядка 2,5–7 кг, то очевидно, что вес щипцовой стены, хотя его кладут обычно в половину кирпича, будет исчисляться тоннами. Вот почему в современном строительстве предпочтение отдается пустотелому кирпичу, который существенно сокращает нагрузку на перекрытие.

Устройство фронтонов крыши

1. Фронтон своими руками деревянный сделать нетрудно. Как правило, он выполняется из следующих материалов: дерева, пеноблока, кирпича.
2. Определяется высота и форма будущего фронтона. Этот этап работы выполняется в начале, а все данные заносятся в проект дома.
3. В месте закрепления вершины фронтона должна быть установлена мачта, которая закрепляется вертикально.
4. От верхушки мачты по сторонам дома натягивается капроновый шнур. Затем он закрепляется в натянутом состоянии.
5. Наконец, фронтоны деревянных домов устанавливаются по ранее заданным пропорциям (прочитайте: “Устройство крыши деревянного дома: какую кровлю выбрать”).

Видео-инструкция

— один из наиболее распространенных вариантов обустройства кровли здания.

Простота конструкции, легкость расчетов и отсутствие сложных элементов делают двухскатную крышу самой надежной и удачной для применения.

Наличие двух плоскостей равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков , опасных мест скопления снега или воды.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) — участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать .

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т.п. Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

• Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника , но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
• Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко , был распространен в эпоху классицизма.
• Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.
• Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
• Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов . Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при крыши с изломанными скатами.

Как сделать фронтон крыши деревянного дома своими руками

Главная » Разное » Как сделать фронтон крыши деревянного дома своими руками

Как сделать фронтон крыши дома своими руками — фото и пошаговая видео инструкция

Во время строительства будущие домовладельцы незаслуженно обделяют законным вниманием вопрос обустройств фронтона. Так как на возведение крыши они тратят основную массу внимания, финансов и сил, то эта часть стены, заключенная между скатами, строится по остаточному принципу. Конечно, можно поддаться соблазну и сэкономить, собрав фронтон своими руками из остатков материалов, которых во время строительства всегда в избытке. Однако, действуя по такой схеме, можно испортить архитектуру крыши, внешний вид и нажить в будущем проблемы, постоянные ремонты и переделки.

Содержание статьи

Отделка фронтонной стены

Фронтон есть у каждой скатной крыши, кроме шатровой четырехскатной, поэтому вопрос, как недорого и аккуратно оформить эту часть стены волнует многих. Не стоит думать, что это лишь эстетический вопрос, ведь правильно построенный фронтон служить практическим целям:

1. Рационализирует распределение и сохранение тепла внутри дома. Особенно эта функция отделки фронтона актуальна для крыши мансарды, используемой круглогодично в качестве жилого помещения. Бед достойной обшивки и утепления фронтон станет черной дырой, в которую улетают деньги, потраченные на обогрев помещения в зимний период.
2. Защита от неблагоприятных атмосферных явлений. Чтобы сохранить внутреннюю отделку, да и конструкцию самой крыши дома, следует позаботиться о надежном фронтоне, который станет защитным барьером между вами и внешней средой, испытывающей на прочность пронизывающим ветром, линями, снегом.
3. Поддержка скатов. При условии правильных расчетов и профессиональной работы фронтонная стена станет дополнительной точкой опорой, помогающей распределять нагрузку от скатов. Опытные кровельщики могут с помощью обустройства фронтона исправить кровлю, покосившуюся в результате ошибок при проектировании или от времени.
4. Создание единого архитектурного образа сооружения. Фронтон, оформленный грамотно, гармонирующий с кровлей и отделкой основных стен, без серьезных затрат делает образ дома законченным, целостным, подчеркивая его стиль, задумку дизайнера.

Обратите внимание, что материал, из которого делают фронтон, не всегда совпадает с отделкой основных стен. Опытные строители стремятся минимизировать вес дома за счет использования более легких материалов. Это позволяет сэкономить средства, затрачиваемые на закладку фундамента.

Способы обшивки

Приступая к строительству крыши дома следует заранее определиться, в какой очередности выполнять работы. Существует два варианта:

Если строительство ведется в зимний период или регионах с частыми шквалистыми ветрами, лучше сначала построить фронтон, а затем перейти к возведению крыши. Это защитит скаты от опрокидывания, а древесину стропильного каркаса от проникновения лишней влаги.

Утепление

Опытные строители считают утепление ключевой операцией в отделке фронтонной стены. Если предполагается отопление мансарды, то эта процедура является обязательной, а для нежилых чердаков – настоятельно рекомендованной. Чаще всего термоизоляция фронтона выполняется с использованием волокнистых материалов на основе минералов. «Запечатать» тепло внутри мансарды можно двумя способами:

1. Изнутри. Согласно исследованиям и опыту профессиональных мастеров, это более рациональное решение, эффективность которого выше. При утеплении изнутри работы выполняют со стороны мансарды, налаживая каркас, между балками которого утрамбовывается минеральная вата, укрывается пароизоляцией и обшивается гипсокартоном.

   Схема внутреннего утепления

2. Снаружи. Если выбор пал на наружное утепление, то для начала работ следует наладить строительные леса, которые пригодятся для облицовки стены декоративным материалом. На поверхность фронтона крепят первую обрешетку и досок с шагом, равным ширине рулона минеральной ваты. Между досками получившегося каркаса укладывают утеплитель. Поверх него степлером закрепляют гидроизоляционную мембрану и контр-обрешетку. Контр-обрешетка служит основанием для обшивки сайдингом или блок-хаусом.

   Схема наружного утепления

   Выполнение наружного утепления минеральной ватой

Приобретая утеплитель для фронтона, обратите внимание, что если он будет использоваться внутри помещения, то нужно выбирать среди вариантов безопасных для здоровья человека. Отлично себя зарекомендовали гиппоаллергенные и нетоксичные утеплители на основе льноволокна. Так называемая эковата по уровню теплопроводности, гигроскопичности, шумоизоляции не уступает минеральной вате, но лучше подходит для использования внутри жилых помещений.

Облицовка

Облицовка – финишная черта в оформлении фронтона. Она закрывает неприглядный вид утеплителя и защищает материал стен от влаги. Какой бы вы материал не использовали, принцип монтажа облицовки един – сначала налаживается каркас, на который потом крепят декоративные доски или панели. В отделке фронтона лидируют следующие материалы:

• Сайдинг. Декоративные панели из поливинилхлорида, металла или асбестоцемента. Они долговечны, не страдают от перепадов температур, не выгорают, не гниют, не деформируются. Разнообразие цветов и фактур дает интересные архитектурные решения, украшающие внешний облик дома. Сайдинг крепят на металлический профиль с помощью системы замков.

  Облицовка сайдингом

  Облицовка фронтонной стены сайдингом

• Дерево. Блок-хаус, вагонка, имитация бруса, обрезная доска – все эти материалы используют для облицовки фронтона. Они имеют натуральное происхождение, богатую фактуру, природный цвет. Деревянная отделка выглядит добротно и дорого. Однако, чтобы отделать таким образом фронтон и сохранить его вид на долгие годы, потребуется много средств. Монтаж блок-хауса, вагонки требует установки деревянного каркаса.

  Обшивка обрезной досткой

  Зашивка каркаса влагостойкой фанерой

Важно! Металлический каркас не подходит для деревянной облицовки, так как древесина в зависимости от влажности изменяет свою форму, а металл нет. Эта разница в свойствах губительна для дерева, жёстко закрепленное на металлическом каркасе, оно коробится, трескается.

Схема монтажа каркаса для зашивки

Теперь, когда вы получили представление о том, как сделать фронтон, напоминаем, после возведения ему требуется ежесезонный осмотр, профилактический ремонт (покрытие защитными составами) раз в 5-8 лет.

Видео-инструкция

Украшаем дом кровельным инсулином своими руками | Своими руками

Со временем на даче Сергея Серова возникла необходимость привести в порядок фронтоны дома. От дождевой воды, проникшей сквозь трещины.

в иссохшей деревянной обшивке мансардный обогреватель намок и потерял свои свойства. Кровельный ондулин зарекомендовал себя как отличный и недорогой отделочный материал, с которым легко работать даже без помощников.

относятся к поколению дачников, которые в конце 90-х годов прошлого века не могли купить все необходимые стройматериалы и мощный электроинструмент. Практически не было прикладной информации для неспециалистов о том, как строить. Сегодня строительный рынок стал несоизмеримо разнообразнее, но недостаток средств, а главное, возраст не всегда позволяет использовать современные строительные материалы и технологии.

Но тем не менее желание все сделать своими руками не пропало.

---

Ссылка по теме: Новая крыша над старой — как сделать своими руками (ондулин или Еврошоу)

---

Деревянный дом за городом

В основе нашей дачи — деревянный каркас с каркасным чердаком и пристроенной верандой, обшитой шпунтом, в свое время для защиты мы покрасили финской краской весь пенопласт дома.

Частые летом в Ленинградской области непогода с продолжительным моросящим дождем и сильным ветром хорошо проверили конструкцию дома в целом и фронтонов в частности.Через образовавшиеся трещины в пазовых соединениях * влага попадала в футеровку и растекалась по горизонтальным стержням рейки в любом месте. Теперь я понял, что бруски нужно устанавливать с небольшим уклоном и бороться с влагой на них в ожидаемом месте.

Обновлять краску с каждым годом становилось все труднее, а на фронтонах — опаснее. В какой-то момент мы с женой задумались о более надежной защите дома от дождя и снега, ветра и солнечной радиации.Стены первого этажа решено, как и прежде, покрыть красной Tikkurila со строгим соблюдением технологии подготовки фундамента, а именно предварительной очистки поверхностей от старой краски и рекомендованного состава их двойной грунтовки. Затраты окупились отличным качеством покрытия. Но для деревянной обшивки фронтонов стали искать отделочный материал.

Рубероид для отделки стен

Внешняя отделка в первую очередь должна повышать долговечность дома и быть, по мнению владельца, внешне привлекательной.

Обшивка дома сайдингом вылита на кругленькую сумму. Особенно дорого было украшение двухэтажной веранды с семнадцатью окнами. Внезапно пришла идея использовать рубероид для защиты стен. Сланец и металлочерепица отпали сразу из-за невозможности установить их в одиночку. Привлекала цвет гибкая черепица на битумной основе.

Однако было опасение, что практически свисающие отдельные элементы кровли при сильных порывах ветра просто оторвутся.А установка из-за их небольшого размера займет очень много времени. Но ондулин полностью соответствовал нашим требованиям и возможностям.

Особенности работы с ондулином на стенах

Я работал с лесом. Установка листов ондулина и их фиксация выявила некоторые особенности, которые я бы классифицировал следующим образом:

• Требуется хорошее основание под листы ондулина — в нашем случае это была деревянная вагонка фронтонов;
• Необходим более частый, чем на крыше, монтаж крепежа, особенно по краям (мы использовали саморезы с крышками):
• Маркировать листы ондулина следует очень аккуратно — листы режем ножовкой и ножницами по металлу, периодически очищая инструменты от битума тряпками, пропитанными уайт-спиритом.

---

Ссылка по теме: Опоясание фронтонов своими руками (фото)

---

Обшивка фронтона своими руками — фото

Обшивка фронтонов ондулином.

Примыкание обшивки ондулина к мансардному окну.

На фото над цифрами:

1. Закрытие ондулиновой крышки мансардного окна.

2. Желательно не закручивать самоейс до предела: колпачок с трудом изнашивается на деформированном основании и плохо держится.

3. Закрепить стыки листов ондулума по углам.

Заключение

Все хлопоты, связанные с покупкой необходимого материала и инструментов, строительством леса, покраской дома и установкой отделки — в прошлом. А яркая обшивка ондулином на протяжении семи лет надежно защищает дом от непогоды.

© С. Серов Рис. В. Ефанкин

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Козочки складные устойчивые для мастерской своими руками — фото и рисунок Козочки складные для мастерской …

Светильник из керамической плитки своими руками (фото + схема) Ночник своими руками из керамики …

Живая картина суккулентов своими руками Как сделать оригинальную картину …

Столы своими руками — декор Декор старого стола У многих есть где-то …

Подставка для вертикального хранения инструмента своими руками (+ чертежи) Вертикальное хранение инструмента в мастерской …

Ночник из светодиодов своими руками Как сделать сделать ночник своим …

Браслет молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ НОРМАЛЬНОГО…

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Построить деревянный дом своими руками просто и достаточно быстро

Построить дом из деревянных материалов своими руками Построить деревянный дом довольно просто. Балку можно выбрать в качестве основного материала. Конструкции из этого материала прочные, долговечные, имеет стандартную усадку, сам материал достаточно гладкий и ровный. Удобнее всего работать с оцилиндрованными бревнами. Однако и здесь без квалифицированной подготовки не обойтись. Профилированный брус даст возможность не тратиться на отделку, но этот материал достаточно дорогой и работать с ним не рекомендуем.Если вы планируете в будущем доме только временное проживание (например, дачный вариант), то утеплять его дополнительно не имеет смысла. Но в случае постоянного проживания необходимо будет утеплить его снаружи. Итак, приступим. Первый этап: подготовительные работы и возведение фундамента. Прежде чем приступить к возведению фундамента, необходимо определить геологические особенности местности, на которой вы будете возводить постройку (уровень грунтовых вод, особенности грунта, основания фундаментов ранее построенных домов).Например: Если на выбранном участке почва легкая, то нужно засыпать фундамент на 45-50 сантиметров, а над землей поставить 40 см. Если участок глиняный, то фундамент нужно установить глубоко и сделать прочным, иначе он промерзнет. Фундамент. Его строительство начинается с укладки траншей, снятия верхнего слоя почвы. Для его уплотнения можно полить появляющийся песок водой. После этого в выкопанные траншеи растолочь щебень и положить несколько кусков арматуры, завязанных по углам.Использование арматуры обеспечит высокую прочность вашего будущего дома. Использование готового бетона вам вряд ли подойдет, так как это довольно дорого, а машина с бетоном не может подъехать к каждому участку. Поэтому, приступая к постройке деревянного дома своими руками, следует запастись бетономешалкой. Если такой возможности нет, то придется делать это вручную, но это очень сложно. На фундамент следует дать минимум одну-две недели. Более быстрым вариантом фундамента станет свайный, который в финансовом отношении не уступит бетону, но его можно установить гораздо быстрее — за день-два.Шаг второй: несколько мгновений сборка дома из бруса Подготовка деревянных гвоздей Чтобы ваш деревянный дом получился качественным, нужно собрать его с помощью того же нагеля. Сделать их очень легко. Вам потребуется прочная обрезка доски. Их нужно разрезать пилой с одной стороны, затем распилить на размер 1,2 сантиметра. Итак, у вас получатся даже деревянные доски. После этого обрабатываем их пилой по дереву, так что у нас получилась палка квадратного сечения. А после всего этого нужно обработать одно лезвие обычным топором.Гораздо проще купить деревянные гвозди, диаметр которых составляет 2,4-2,5 сантиметра. Выбирая теплый дом, потребуется его утепление. Сегодня довольно часто используется утеплитель в рулонах. Но можно сэкономить, если решите применить мох, который имеет множество преимуществ (очиститель воздуха, экологически чистый, экономически выгодный). Изготавливаем оконные и дверные косяки Сделать деревянные косяки своими руками будет непросто, поэтому предлагаем Вам максимально простой способ их изготовления. Для этого возьмите максимально ровную балку и верстак.Дисковой пилой разрезаем вдоль бруса, после чего излишки материала удаляются стамеской. Проем под окно должен включать несколько вертикальных косяков. А горизонтальная составляющая будет заменена массивным оконным блоком. Что касается проема для дверей, то здесь нам нужно проделать в необработанной балке пазы, как на косяках по вертикали. Просто циркулярной пилой делаем пропилы, просверливаем пазы под деревянные гвозди (d = 2,5 см). Затем делаем прямоугольник полотном пилы, пропиливая волокна только поперек.Верхнюю часть турника оставляем в стороне, а к нижней прибиваем подушечку, имитирующую «четверть». Шаг третий: собираем домик из бруса Для этого нам понадобится: Укладка венцов Сложнее всего будет поставить первый венец. Для нас важна ровность фундамента и его горизонтальность. По этой причине советуем ставить начальную крону по принципу «пополам». Это просто делается путем надрезов вдоль и поперек циркулярной пилы.Если этого недостаточно, можно воспользоваться ножовкой. Удалите лишнее долото. Все: первое — полное. Этот процесс значительно облегчит использование небольшой бензопилы. Первая коронка устанавливается на подклад с надрывом. Облицовка необходима для того, чтобы продувки лучше делать в стене. В результате получилось насыщенное проветривание метрополитена. Он вспоминает, что антисептиком нужно смазать первичный венец и вагонку. В качестве подложки используем доску 5х20 см.Хорошим рубероидом будет рубероид, сложенный в два слоя. Все последующие венки будем делать так же. По углам стыкуем полено не обычным контактом поленьев, а корневым шипом. Затем нарезаем пилой 2-мя пилами. Перед этим нужно определиться с рациональной глубиной пропила. Не забудьте также сделать зазор 0,4 — 0,5 см для теплоизоляции. В итоге соединяем 2 балки, а левые щели заполняем мхом. Коронку, в которой начинается проем, нужно будет снабдить шипами для косяков, что значительно упростит нам работу при распиловке — не нужно снова долбить долотом.Поставив две короны, разметьте все по вертикали, чтобы они соединились с нагелями. Простым карандашом и треугольником нанесите отметки на поверхности балок снизу и сверху. После этого переворачивают верхнюю, а вертикальную разметку переносят на центр балки. Просверлите отверстия необходимой глубины, забейте деревянные гвозди. Чтобы строительство шло быстрее, попробуйте электродрелью просверлить сразу полторы линии вниз. Укладываем сфагнум и паклеум. Забив гвозди, нужно приступить к укладке сфагнума и фибры пакли.Распределите волокна вокруг балки, а мох — поперек нее. Выполнив все вышеперечисленные рекомендации, вы получите жесткий каркас дома. Разглаживаем бруски. Если планка почти ровная, можно использовать рубанок. Достаточно изогнутая планка постарайтесь распилить там, где самый сильный изгиб. Установка проемов и косяков Если ваша древесина в доме уже достигла уровня, необходимого для установки оконных блоков, сначала наметим проем. Ширина проема такая же, как у проема в окне.Монтируем венец вместе с проемом окна (в самих решетках уже есть шипы). В остальных углах балки не имеют шипов, но необходимый внутренний размер сохраняется. Как только будет уложен окончательный венец проема, нужно убрать верхние балки проема. Затем делаем отверстия для шипов и монтируем косяки. После этого обрезаем шипы в начальном венце нашего проема, чтобы иметь возможность контролировать процесс сборки. Для увеличения прочности, когда верхний венец уже уложен, стоит оформить косяки всех проемов.Каждое отверстие нижней планки снабжено шипом, а верхнее — отверстием в нужном месте. Нам нужно по направляющей, определив необходимую глубину, сделать надрезы циркулярной пилой. По концам и отвесу проводим 2 линии, определяющие размер шпильки, а остальные снимаем стамеской. На время между косяками устанавливаем проставки. Итак, для строительства дома нужен небольшой багаж материалов и стандартный инструмент. Основа нашего дома — ящик из деревянных балок, установленный на фундамент.Сборка потребовала минимум затрат, немного терпения и усилий.

Комментарии

комментария

.

Дом с резьбой вручную | Своими руками

Строительство традиционного деревянного дома без резьбы на Руси не считалось завершенным.

В деревянном зодчестве резьба, ставни, полотенца и особенно кровля украшались резьбой и выступающими элементами резьбы. Ковровые доски помимо декоративных функций имели и конкретное утилитарное назначение: защищать бревна, подверженные быстрому разрушению, от ветра и прямого дождя и снега.

Так как в те давние времена не было специальных пропиток для дерева, использовались только доступные методы защиты деревянной конструкции.

---

Ссылка по теме: Моделирование резьбы по дереву

---

Защита крыши и резьбы

Декокты защищали выступающие наружу концы трещин от гниения. Полотенца, сходившие с причала, охраняли верхние концы бревен. Непосредственно со свесов кровли спускались деревянные резные карнизы, а также на домовых-резных досках, окаймлявших стены дома наверху, крепились фризы.Оба были разработаны, чтобы выдерживать воздействие осадков. Для более надежной защиты карнизы и фризы сделали многослойными.

Элементы двускатной крыши, украшенные резьбой

1 — Fronton (мужчина, очки), 2 — Roger, 3 — Fad, 4 — Towel, 5 — Freeze / Cornice

---

Ссылка по теме: Резьба по дереву для начинающих — выбор инструмента для резьбы и его заточка

---

Нить на дом от бед и невзгод

В древности резьба по домам отражала языческие верования крестьян в добрых и злых духов.Существовала целая система знаков и орнаментов, охранявших крестьянский дом. Каким бы убогим ни был дом, его элементы обязательно должны были быть украшены. В противном случае хозяева не увидят удачи, достатка, а главное богатого урожая. Резной декор выполнял роль защиты жилища от злых духов, вознесения хвалы богам неба, чтобы они дарили дожди и солнце, так необходимые для хорошего урожая. На резных досках фронтона обильно разбросаны знаки, защищавшие от несчастий и способствовавшие процветанию и плодородию.Самыми распространенными знаками в резьбе по дому являются знаки — солнце (соляр), земля, небо и природные стихии.

Небесный свод на резной крыше

В основе конструкции крыши лежала легенда о боге солнца, летящем по небу на золотой колеснице. Обязательно украшали хромое бревно в виде коня, венчающее двускатную крышу.

На самом верху, на главном бревне крыши — дурацкой — была установлена ​​голова птицы, петуха или лошади с круто загнутой шеей.Лошадь и птица — древний образ Солнца. Двускатные крыши часто имели такую ​​длину, что одной пластинки не хватало. На крышах с противоположных сторон были укреплены два бревна, и две лошади смотрели сразу в два направления. Иногда к задней части гребня прикрепляли хвост от лыка, после чего хижина окончательно напоминала волшебную колесницу.

Резьба по дереву — солнце, небо и вода

Причелин с левого края крыши содержал символы восходящего солнца, с правого края — входящего.Фронтальная доска, которая крепится на пересечении причелинеров, представляет собой полотенце, знамение полуденного солнца в зените. Солнце обозначалось кругом с шестью радиусами, крестом внутри или с восемью лучами. Рядом с символом солнца стояли ориентиры — ромб, прямоугольник и квадрат. Шикарные волнистые полосы в два-три ряда на курганах отмечали небесную воду, маленькие кружочки — капли воды.

Позднее специи и полотенца украшали растительным орнаментом, имитирующим кружево, а также стилизованными изображениями животных и мифических существ: русалок или биржин, сиринских птиц, львов.

---

Смотрите также: Мебель на заказ

---

Не дом, а конфетка!

С веками глубокий символический смысл знаков был утерян, а накладные доски превратились в деревянный фасадный декор. Но все же дом, украшенный резными узорами, выгодно выделяется на фоне множества безликих «соседей» по улице.

Автор © Е.Хаустова

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА.ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Устройство для складывания одежды своими руками УДОБНОЕ СКЛАДЫВАНИЕ ОДЕЖДЫ УСТРОЙСТВО Для …

Живое изображение суккулентов своими руками Как сделать оригинальное изображение …

Крепеж из керамической плитки своими руками (a фото + схема) Ночник своими руками из керамики …

Столы своими руками — декор Декор старого стола у многих есть где-то…

Защита деревянных свесов кровли. Чем и как защитить свесы …

Стабильные сборно-разборные козочки для мастерской своими руками — фото и чертеж Козочки складные для мастерской …

Петли с регулируемыми руками — интересная идея РЕГУЛИРУЕМЫЕ ПЕТЛИ СВОИМИ РУКАМИ …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Работа с деревом своими руками — маленькие хитрости | Своими руками

Многие работы по отделке деревянного дома может выполнить сам человек даже с небольшим набором инструментов. А если опыта мало, то дельные советы Романа Телегина помогут справиться с некоторыми типичными проблемами.

Многим приходилось обрабатывать стены вагонкой. Этот чрезвычайно популярный в индивидуальном строительстве материал сегодня можно купить повсюду.Вам будут предложены листовые доски на любой вкус: от аккуратно упакованной в полиэтилен э-ровагонки категории А до невзрачного материала с дефектами, а также сырого. Разница в цене. Не хотите лишних проблем — платите больше и работайте с твердым материалом. Ну а если средства не позволяют, проявите смекалку.

Немалую головную боль строителям доставляет футеровка с выпадающими сучками и трещинами. Такие доски часто безжалостно выбрасывают, а выгода от недорогого купленного материала становится недолговечной.Я стараюсь обойтись без таких потерь. Чтобы добиться этого, я могу руководствоваться несколькими правилами, когда мне приходится работать с подкладкой.

Прежде всего, весь купленный материал я должен выдержать под навесом не менее месяца. Доски укладывают лицевой стороной вниз, укладывая рейки рядами с интервалом 1-1,5 м. Укладываю стопку пленкой, оставляя торцы досок открытыми. Выбраковка из-за пространственной деформации досок в этом случае сводится к минимуму.

Длинные плети с выпавшими узлами стараюсь не выбрасывать, а от выпавших узлов закрываю гнезда пробками от винных бутылок.Подогнать их по диаметру отверстия несложно: пробку легко разрезать ножом. Смазываю работу клеем ПВА, с силой вдавливаю в отверстие, а потом ножом срезаю выступающую часть (рисунок 1).

Также использую короткие обрезки досок, стыковав их по длине. Для этого сначала обрежьте концы заготовок под прямым углом, а затем смажьте их клеем и плотно прижмите (рисунок 2). Полученный шов протираю опилками с клеем ПВА, а после его высыхания зачищаю шов наждачной бумагой.

Прибиваю вагонку, плотно сплавляя доски вместе. Чтобы не повредить гребень, я использую подкладку накладки, которую легко пробить молотком.

И еще одна хитрость, которую я применяю в тех случаях, когда необходимо точно стыковать поверхности потолка и стен. Сначала отрезаю внутреннюю стенку паза у крайней доски (рис. 3). Затем отмеряю расстояние от стены до последней прибитой доски и отпиливаю лишнюю полосу возле заготовки.Установить такую ​​доску несложно: нужно просто прикрепить ее к обрешетке и прибить.

---

Читайте также: Как зашить балкон вагонкой

---

Полы своими руками

Не менее ответственная работа при строительстве дома — укладка полов. С некачественной паркетной доской работать даже сложнее, чем с некачественной вагонкой. Для соединения деформированных досок без трещин часто используются скобы и клинья. Но, во-первых, не оперенную доску таким образом туго натянуть, а во-вторых, скоба может сильно повредить бревна — их просто расколоть.

Половые доски пола соединяю с помощью шуруповерта, который всегда присутствует в комплекте шуруповерта. Я делаю это так (рисунок 4). Перпендикулярные лаги прибивают к жесткой доске или бруску. Между этим упором и следующей половицей ставлю домкрат, а затем, постепенно выбирая зазоры (см. Фото), прикручиваю доску к лагам гвоздями. Перемещая домкрат по паркетной доске, можно добиться очень хороших результатов — зазоров не будет. Чтобы не смять дюбель доски, между ним и винтом самореза домкрата устанавливаю полосу от обрезки доски.

При такой оплате половиц рекомендуется вбивать гвозди в шпунт (рисунок 5): петли крепежа будут скрыты, а поверхность пола можно будет поцарапать и растрескать, не опасаясь за инструмент. Покрытый паркетным лаком такой пол будет отлично смотреться.

Есть еще одна тонкость при укладке досок пола, благодаря которой можно еще и плотно прикрепить кромку к стене. Для этого тщательно измеряю расстояние от стены до последней уложенной доски, а затем работаю ножовкой, а лучше — циркулярной пилой.Лишнюю полосу я отпилил под углом (рисунок 6). Установить обрезную доску несложно. Молотком через прокладку или киянкой вбиваю крайнюю половину рюкзака между стеной и последней прибитой доской (рисунок 7).

Если вам нужно отремонтировать старый скрипучий пол, вовсе не обязательно отрывать все доски и перекладывать их заново. Часто с этой проблемой можно справиться, используя sa-sea длиной 70 мм. Здесь главное — попасть в лаг. Если нет возможности точно определить, где проходят элементы несущей конструкции пола, желательно снять плинтус и заглянуть в щели между стеной и досками.Как правило, этот способ помогает. Сделать саморез лучше конечно отверткой — вы сэкономите и время, и силы.

Работа с деревом — советы Овчининникова Е.

Две выкройки фронтона (1)

Установка стоек на концах стропил фронтонных ферм — трудоемкая задача. Работу можно упростить и ускорить, создав два простых шаблона.

Рассчитайте или определите графически разницу в высоте стоек — размер А (для стоек, установленных с одинарной ступенью, этот размер одинаков).Затем отрежьте концы заготовок для стоек под углом наклона стропил. После этого от доски отрежьте кусок, длина которого равна размеру А. Сначала подготовьте самую короткую стойку, а затем, приложив длину А к предыдущей стойке, разметьте и отпилите следующую. . Просто вырежьте остальные детали. Теперь отрежьте кусок доски, длина которого равна расстоянию между стойками (размер В), и используйте его как шаблон при установке деталей. Если вы все сделали точно, вам останется только прибить стойки к стропилам и балку-затяжку.

Доска обрезная (2)

При строительстве дома довольно часто возникают ситуации, когда необходимы широкие обрезные доски — например, коньковые и нижние элементы тележки, материал для обшивки углов сруба и другие. Качественно и быстро эти заготовки можно получить из необрезной доски несложной техникой. К необрезной доске 1 прибивается гладкая технологическая полоса 2, которая скользит по направляющей 3 при пропускании заготовки через полотно пилы.Направляющая шина крепится к столу станка зажимами. Для обработки второго края доски планку отрывают, а доску поворачивают плоским краем к направляющей планке и операция повторяется.

Как сделать стропило для вальмы (3)

Чтобы подготовить стропила к установке в вальмы или разожелобки, можно воспользоваться несложной техникой, которую часто применяют опытные плотники. Установите лезвие плотника на торец заготовки под нужным углом и проведите две параллельные линии на расстоянии друг от друга, равном толщине доски.Затем отрегулируйте круговой стол для резки под углом 45 градусов и разрежьте сначала одну, а затем другую сторону доски. В результате получается конец с двойным вырезом, позволяющий вставить стропило между двумя перпендикулярно установленными элементами несущей конструкции крыши.

---

Читайте также: Вальмовая кровля своими руками-разметка, расчет и строительство конструкции.

---

Разрезать доску по размеру (4)

Такой узор поможет обозначить линии пропила горизонтальных досок обшивки в местах стыка их концов.

Это приспособление особенно полезно в тех случаях, когда дверные и оконные рамы или угловые элементы дома немного отклоняются от вертикали.

Шаблон можно сделать из резки доски двадцать. Паз в шаблоне должен быть очень точно подогнан под профиль доски, чтобы ее можно было в ней удерживать.

При примерке накройте наличник концом доски, а затем прижмите шаблон сверху и отметьте линию отреза.

Скобы побоку (5)

Бывают ситуации, когда к стенам прибивают узкие лаги, и на них нужно настилать.Используйте со скобами, вбитыми в бревна сверху, а клинья невозможны. В этом случае скобы можно вбивать в бревна сбоку и прижимать половицы с помощью упоров.

© Автор: Роман Телегин, В. Овчинников

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Крепкий пол своими руками — проверенный способ Как сделать прочный пол из…

Раскройный станок из болгарки своими руками. Как сделать отрезной станок из …

Цветочная емкость своими руками из дерева — чертеж Как сделать деревянную тару для …

Отделка бетонной лестницы своими руками Бетонная лестница с деревянной отделкой После …

Паллетный стол из поддона своими руками: мастер-класс Как сделать дачу своими руками …

Пирамида — полка для цветов своими руками (чертежи) Как сделать пирамиду своими руками…

Пол своими руками — экономичная стыковка и расчет встык Делаем пол своими руками, до …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Как сделать фронтон крыши деревянного дома?

В завершении строительства нередко встает вопрос, как сделать фронтон крыши деревянного дома? Кроме того, в последние годы все чаще пространство под крышей обустраивается в жилое помещение. Поэтому обшить придется не только красиво. Сооружение в конечном итоге должно отвечать основным требованиям в плане шумоизоляции, теплопроводности и пожарной безопасности.

Подготовка

Собственно фронтоном принято называть верхний фасад на стене здания. Обычно он имеет треугольную форму, хотя в редких случаях все же может быть выполнен в виде овала, трапеции или прочих, более сложных геометрических фигур. Располагается фронтон между балкой перекрытия первого этажа и скатами крыши.

Во многом форма и величина фронтона деревянного дома будет зависеть от величины мансардного или чердачного помещения. Неудивительно, что и от правильности отделки этой части дома в дальнейшем будет непосредственно зависеть качество ее использования.

В подавляющем большинстве случаев для строения загородных домов, дач и коттеджей применяется дерево, которое характеризуется прекрасными эстетическими и экологическими свойствами. Кроме того, среди прочих его преимуществ стоит отметить простоту монтажа, доступность и разнообразие материалов. Не стоит забывать, что опыт работы с этим материалом накапливался веками.

Ввиду того, что зашивка фронтонов относится к категории высотных работ, ее стараются доверить профессионалам. Тем не менее, некоторые хотят сделать фронтон крыши деревянного дома самостоятельно. В этом случае нужно строго придерживаться технологии выполнения работ. Ведь на фронтон возлагается барьерная (защитная) роль. Он не допускает попадания влаги в область кровли, а также ограждает мансарду или чердак от ветра. Но и самому покрытию потребуется защита от непогоды. Поэтому желательно предусмотреть продление козырька крыши вперед на 30-40 см.

Выбор материала

Обычно для фронтона крыши деревянного дома используются столярные натуральные изделия, в том числе, «вагонку», шпунтованные доски, рейки и др. Причем, если правильно выбрать древесину твердых сортов, а также обработать ее специальными антисептиками, обеспечивается ее продолжительная эксплуатация. Также для фронтона деревянного дома может использоваться и пластиковый сайдинг. Ведь это прочный, долговечный и влагостойкий материал, представленный в разнообразной цветовой гамме. Кроме того, он не нуждается в дополнительной пропитке и обработке, а сроки монтажа у него минимальные.

В отдельных случаях для отделки чердачных и мансардных помещений применяется профнастил. Хотя в плане эстетических качеств алюминиевые элементы серьезно проигрывают сайдингу.

Технология строительства

Технология отделки фронтонов единая, вне зависимости от используемого материала. Сразу после выбора наиболее подходящего материала нужно рассчитать его требуемое количество. Только после этого можно начинать монтажные работы. В тех случаях, когда нужно обшить фронтон деревянного дома сложной формы, ее придется разбить на более простые составляющие (квадраты, треугольники и т.д.), вычислив их площадь.

Любая деревянная конструкция в доме непременно пропитывается антисептиками или специализированными лаками. Сразу после этого можно приступать к утеплению фасада. Обычно для этого используется пенопласт или минеральная вата. Причем при работе с ватой, гидроизолирующая пленка прокладывается с наружной стороны, а листы крепят к внутренней стороне дома. В свою очередь пенопластом можно утеплять, как с внутренней, так и с наружной стороны. При этом потребуется тщательная герметизация швов при помощи монтажной пены.

Поверх этого стоя укладывается специальная сетка, которую оштукатуривают смесью штукатурки с антибактериальными средствами.

Собственно обшивка фронтона деревянного дома может осуществляться путем крепления панелей к деревянной обрешетке, алюминиевому каркасу или торцу крыши. Но обычно для частного дома на практике применяется вертикальная деревянная обрешетка. При этом пиломатериалы можно, как прибивать гвоздями к каркасу, так и крепить их на оштукатуренную поверхность посредством саморезов. Главное оставлять между планками расстояние порядка 40-50 см.

После того, как древесина будет обработана антисептиком и полностью высохнет, с ней можно продолжать работать. К креплению панелей можно переходить уже после монтажа обрешетки.

Сначала на саморезы крепится нижняя стартовая планка. После нее можно прикручивать и все прочие планки, контролируя их расположение посредством уровня.

Завершаются работы прикручиванием декоративных боковых панелей в область между скатом крыши и обшивкой. Именно они помогут скрыть все те температурные зазоры, которые оставались в ходе работы.

Другими словами, сделать фронтон крыши деревянного дома на практике оказывается не так уж и сложно. В любом случае, это интересный и познавательный опыт.

Советы

Перед тем как сделать фронтон крыши деревянного дома, важно убедиться в том, что строение, в частности крыша, уже подключены к системе водостока, и в том, что ендовы смонтированы и перекрыты. Только после этого можно начинать работу над основой будущего фронтона;

Фронтоны современных деревянных домов можно декорировать резьбой по дереву или имитацией бруса. Конечно, стоить такая отделка будет недешево;

Если уделить особое внимание проектированию фронтона крыши, он непременно прослужит долго, прекрасно справляясь с возложенными на него функциями;

Высота фронтона определяется в зависимости от наклона крыши;

Для регионов, в которых характерны сильные ветра, стоит при покрытии фронтона использовать ветровую доску;

Работа становится несколько сложнее на трехфронтонной кровле. В этом случае придется принять во внимание совместную тяжесть и нагрузку на боковые части кровли. Для укрепления конструкции доски ее присоединяются к стропильной системе по центру, соединив их друг с другом на месте поворотного стыка.

Похожие записи

Как создать двускатную крышу без потолка | Home Guides

Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам необходимо правильно построить структуру. В традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы снимаются, их необходимо заменить чем-то другим, что выдержит вес крыши.

Стропила и коньковые доски

При обычном двускатном каркасе крыши скат крыши образован стропилами, идущими по диагонали вниз от вершины крыши к вершинам внешних стен здания.Верхние концы стропил упираются в коньковую доску — горизонтальный элемент каркаса, проходящий по пику крыши. Коньковая доска служит только как поверхность для крепления стропил и не выдерживает никакой вес крыши; вес вместо этого поддерживается стенами, на которые опираются нижние концы стропил. Вес оказывает внешнее горизонтальное усилие на стены, и в обычном каркасе этой силе противодействуют стропильные стяжки, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и не позволяют стропилам расширяться наружу. .Стропильные шпалы также являются балками перекрытия в интерьере здания, а когда в интерьере есть собор или сводчатый потолок, стропильные связи отсутствуют.

Хомуты

Хомуты — альтернатива стропильным шпилькам в обрамлении, где использование обычного потолка нежелательно. Подобно стропильным шпалам, воротниковые шпалы представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается заставить нижнюю часть стропил растягиваться по горизонтали и выталкивать стены наружу.Однако воротниковые стяжки расположены выше по стропилам, так что они охватывают внутреннее пространство на более высоком уровне, чем верх стен. Если манжеты расположены выше одной трети высоты стропил, они не смогут противостоять горизонтальной силе.

Коньковая балка

Структурная коньковая балка может устранить необходимость в стропильных шпалах или воротниковых связках. Коньковая балка занимает то же положение, что и коньковая доска, но изготовлена ​​из более тяжелых пиломатериалов и, в отличие от коньковой доски, поддерживается на концах фронтона конструктивными колоннами.Опора позволяет балке выдерживать вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальное воздействие на стены. При использовании конькового бруса нет необходимости в конструкционном перекрытии внутри здания.

Фермы крыши

Фермы крыши — это сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов. В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части ферм вместе над уровнем верха стены.Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила в потолке собора.

Ссылки

Writer Bio

Эван Гиллеспи вырос, работая в семейном хозяйстве, занимающемся оборудованием и ремонтом, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

Обрамление свесов двускатной крыши

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах. Язык кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Международный жилищный код 2018

Стол R302.1 (1) Международный жилищный кодекс требует, чтобы выступы имели 1-часовую огнестойкость, если минимальное расстояние от огня составляет от 2 до 5 футов. Разделительное расстояние менее 2 футов не допускается, и они не обязаны иметь номинальную огнестойкость, если разделительное расстояние превышает 5 футов. Допускается снижение показателя огнестойкости до 0 часов на нижней стороне выступа граблей, где не установлены вентиляционные отверстия в щиколотке. Для жилых помещений с противопожарными спринклерами класс огнестойкости требуется только в том случае, если расстояние разделения огня составляет 2 фута, и не требуется, если оно составляет 3 фута.

R602.10.4.2 Сплошная обшивка. Методы непрерывной обшивки требуют, чтобы обшивка из конструкционных панелей использовалась на всех обшиваемых поверхностях на одной стороне линии стены, в том числе на участках над и под проемами, а также на фронтальных торцевых стенах, и должна соответствовать требованиям R602.10.7

.

В таблице R602.3 (1) приведены схемы крепления и требования к обшивке крыши из деревянных конструкционных панелей, прикрепленной к двускатному концевому каркасу крыши.

Таблица R602.3 (3) содержит требования к обшивке стен из деревянных конструкционных панелей, используемых для противодействия ветровому давлению.

R803.2.3. Установка. Деревянная структурная панель, используемая в качестве обшивки крыши, не должна выступать более чем на 9 дюймов за торцевую стену фронтона, если она не поддерживается каркасом выступа фронтона.

В таблице R802.11 представлены силы соединения стропил или ферм от ветра.

R802.11.1 Подъемное сопротивление. Конструкции кровли должны иметь сопротивление возвышению и проектироваться в соответствии с принятой инженерной практикой.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонт должны соответствовать положениям этого кодекса, без требования, чтобы неизменные части существующего здания соответствовали требованиям этого кодекса, если не указано иное. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Укрепленные домашние стандарты ураганов

Раздел 3.2.2.2 Концевые свесы фронтона. Концевые свесы фронтона должны быть сконструированы и прикреплены к каркасу фронтона, чтобы выдерживать соответствующие ветровые нагрузки. Вентиляционные отверстия на потолке фронтона становятся проблемой, когда пористые панели потолка или сетчатые вентиляционные отверстия устанавливаются на нижней поверхности свеса крыши в конце фронтона, и ничто не препятствует попаданию ветрового дождя, проходящего через вентиляционные отверстия, на чердак.

Раздел 3.2.2.2.1 Конструкция двускатного выступа. Концевые свесы фронтона должны быть спроектированы и изготовлены таким образом, чтобы выдерживать подъемные ветровые нагрузки.Большинство современных направляющих конструкции деревянного каркаса с сильным ветром не требуют дополнительных элементов каркаса для поддержки свеса до тех пор, пока его длина не превысит 12 дюймов. Когда выступы превышают 12 дюймов, большинство стандартов и руководств требуют, чтобы наблюдатели поддерживали консольную обшивку выступа. Внешние элементы обычно представляют собой 2 элемента каркаса, которые выступают за верхнюю часть торцевой стены фронтона для поддержки свеса настила крыши и ориентированы своим большим размером перпендикулярно обшивке крыши. из самых высоких давлений, которые конструкция испытывает во время сильных ветров.Важно убедиться, что сторонние наблюдатели имеют соответствующий размер, расположены на расстоянии и прикреплены к опорам, чтобы предотвратить выход из строя сторонних наблюдателей или сторонних наблюдателей, ведущий к потере обшивки крыши на краю крыши.

Revit Двускатная крыша — 8020 BIM

С каждой группой новых сотрудников, независимо от уровня их опыта, у них будут возникать вопросы о рабочих процессах в их новой компании — это просто природа вещей. При этом иногда из-за растущей сложности мира BIM забывают о простых вещах.

Имея это в виду, когда на днях помогал юниору в деталировке крыши, я решил, что лучше освежить себя в основах моделирования крыши в Revit — что обычно означает, что я собираюсь подписать сообщение о такой же! С этой целью поставьте в очередь существенное Учебное пособие для начинающих по созданию крыш в Revit.

Итак, давайте начнем с основ и перейдем к основам — как смоделировать крышу в Revit?

В Revit есть несколько подходов к моделированию.Моделирование крыш ничем не отличается. Существует 3 основных вспомогательных инструмента, которые можно использовать для моделирования крыш в Revit: «Крыша по контуру», «Крыша по выдавливанию» и «Крыша по поверхности». Мы подробно рассмотрим каждый из них позже, но для начала рассмотрим стандартный рабочий процесс Roof by Footprint.

Чтобы смоделировать крышу по контуру в Revit, выполните следующие действия:

1. Перейдите к желаемому виду в плане, чтобы приступить к моделированию крыши. В идеале это должно быть на том же уровне, что и ваша крыша..
2. Вкладка «Архитектура» → «Крыша» (раскрывающийся список) → «Крыша по контуру»
3. Используйте панель инструментов рисования («Эскиз», «Выбрать линии» или «Выбрать стены») для создания желаемого контура крыши.
4. Примечание На границах отображается символ «Угол». Это означает, что эта граничная линия определяет часть ската крыши. Вы можете изменить значение уклона для каждой линии, выбрав ее, или полностью отключить уклон для этой границы с помощью параметра «Определяет уклон» (доступного на верхней вкладке или вкладке свойств).
5. Убедитесь, что в ваших свойствах крыша указана как размещенная на правильном уровне. При необходимости вы также можете указать значение смещения.
6. Щелкните зеленую галочку, чтобы выйти из режима редактирования.

Готово! Поздравляем с моделированием крыши в Revit!

Излишне говорить, что это лишь очень небольшой обзор более сложных крыш и методов моделирования крыш, которые можно выполнить в Revit. В оставшейся части ниже приводится подробное описание каждой функции моделирования крыши (с примерами).

В нем также обсуждаются более тонкие темы, такие как создание свесов и макетов крыш, которые изменяются в зависимости от изменения площади основания здания, советы и приемы для решения конкретных проблем с компоновкой, которые могут возникнуть, а также исчерпывающий список того, как моделировать различные распространенные типы крыш. с нуля в Revit.

Наконец, я завершаю статью несколькими быстрыми примерами сложного моделирования крыши, чтобы дать представление о некоторых функциях более высокого уровня, которые вы можете изучить после этого.

Примечание. Я создал сопроводительное видео, которое иллюстрирует шаги, перечисленные в этом сообщении о создании крыш в Revit — руководство для начинающих монстров. Если вы предпочитаете такой формат обучения, он встроен ниже. Я предлагаю вам приготовить чашку чая или кофе, поскольку он достаточно длинный и подробный. Наслаждаться!

Если нет, продолжайте просмотр видео, чтобы получить более линейное, пошаговое описание процессов, участвующих в создании различных типов крыш в Revit, а также ряд советов и приемов, разбросанных по всему экрану.

Создание крыши в Revit — Крыша по контуру

1. Перейдите к желаемому виду в плане, чтобы приступить к моделированию крыши. В идеале это представление должно быть создано из уровня, который будет выступать в качестве основного или базового уровня для вашей новой конструкции крыши.
2. Затем перейдите на вкладку «Архитектура » → «Крыша» (раскрывающийся список) → «Крыша по посадочному месту », как показано на изображении ниже.

Как перемещаться и выбирать крышу с помощью инструмента Footprint

3. Используйте панель инструментов рисования (Эскиз, Выбрать линии или Выбрать стены), чтобы создать желаемый контур крыши.На изображении ниже вы можете видеть, что мы выбрали инструмент «Прямоугольный набросок».

Настройка всех перечисленных свойств Перед нанесением границы крыши в следующей последовательности: 1) Граничная линия Инструмент для рисования. 2) Вспомогательный инструмент для рисования прямоугольников. 3) Смещение для определения значения вылета. 4) Назначение базового уровня хозяина крыши. 5) Значение вертикального смещения от уровня хоста.

4. Примечание На границах отображается символ «Угол». Это означает, что эта граничная линия определяет часть ската крыши.Вы можете изменить значение уклона для каждой линии, выбрав ее, или полностью отключить уклон для этой границы с помощью параметра «Определяет уклон» (доступного на верхней вкладке или вкладке свойств).
5. Не забудьте включить необходимый выступ, чтобы у вас было правильное значение смещения для вашего значения крыши при рисовании относительно стен вашего здания.
6. Убедитесь, что в вашей собственности указана крыша как размещенная на правильном уровне. При необходимости вы также можете указать значение смещения.

Шаг крыши можно изменить, выбрав граничную линию и изменив значение уклона.Также можно указать, чтобы граница не определяла часть уклона крыши, отключив параметр Defines Slope .

7. Щелкните зеленую галочку, чтобы выйти из режима редактирования. Вы завершили моделирование базовой вальмовой крыши в Revit.

После определения откосов на линиях границы вы можете закончить эскиз, нажав зеленую кнопку с галочкой. Если всем границам было присвоено значение уклона, у вас должна остаться стандартная вальмовая крыша, как показано

Создание крыши в Revit — Крыша выдавливанием

Допустим, вам не нужна шатровая крыша, но вместо этого вам нужна двускатная крыша.В Revit это можно легко сделать двумя способами. Первый — использовать крышу по контуру, как мы это делали ранее, и изменить некоторые свойства граничной линии, чтобы падение крыши создавало только фронтон. Более подробно это будет рассмотрено в следующем разделе, который называется «Управление и редактирование крыши». Откосы в Revit ».

Другой способ создания типа двускатной крыши в Revit — использовать инструмент «Крыша с помощью выдавливания». Шаги по моделированию крыши путем выдавливания в Revit следующие:

1. Во-первых, нам нужно перейти к инструменту «Крыша с помощью выдавливания».Для этого перейдите на вкладку «Архитектура » → «Крыша» (раскрывающийся список) → «Крыша по выдавливанию»
2. Когда вы войдете в «Крыша по выдавливанию», откроется диалоговое окно. Вам будет предложено выбрать опорную плоскость или геометрическую плоскость (например, грань стены), из которой будет вытягиваться крыша перпендикулярно. Выберите Выберите плоскость
3. Затем в 3D-виде щелкните на плоскости, которую хотите использовать. В этом примере я выбрал поверхность стены.
4. Теперь откроется набор инструментов «Черчение» — вы можете начать рисовать форму профиля крыши, которую вы хотите выдавить.Чтобы создать фронтон в примере, я провел временную линию от Середины стены. Затем с вершины я нарисовал один из водопадов на желаемом шаге. Затем я использовал MM (Mirror Axis) , чтобы отразить первое падение через осевую линию, чтобы сформировать линию профиля для другой стороны двускатной крыши. Наконец, я удалил начальную среднюю линию и закончил набросок с помощью кнопки Green Tick .
5. Наконец, мы можем контролировать глубину выдавливания с помощью значений в панели свойств , как показано на изображении ниже, или с помощью перетаскиваемых стрелок на любом конце, если нет необходимости быть максимально точными.Использование Align Tool (AL) также может быть хорошим методом для выравнивания глубины выдавленной крыши по известной грани объекта.
6. Теперь вы можете прикрепить стены к крыше, выбрав стены и используя кнопку Присоединить / отсоединить , которая появляется на верхней панели инструментов, а затем выбрать крышу.
7. Теперь вы должны завершить создание кровли путем выдавливания двускатной крыши в Revit.

Крыша путем выдавливания завершен Рабочий процесс — метод создания двускатной крыши

Контроль и редактирование уклонов крыш в Revit

Контроль и изменение уклона крыши в Revit — очень простой процесс.Для начала обратите внимание, что обсуждаемый метод применим только к крышам, которые были смоделированы как крыша по контуру. Другие методы, такие как «Крыша выдавливанием» или «Крыша по грани», основаны либо на профиле сечения на основе эскиза, увеличенном на заданную длину, либо на поверхности, которая уже была сгенерирована другим методом моделирования, на котором может быть размещена крыша.

Чтобы описать, как управлять и редактировать обрывы крыши вашей модели Roof by Footprint, я расскажу о создании трех типичных типов крыш, которые все будут сгенерированы путем изменения всего нескольких свойств уклона одной и той же Roof by Footprint Sketch → Плоская крыша, вальмовая крыша и двускатная крыша.

Плоская крыша в Revit — Это очень просто. В режиме эскиза «Крыша по контуру» выберите все вновь созданные границы и отключите параметр « Defines Slope ». Завершите эскиз, нажав Зеленая галочка , и у вас не будет полностью плоской поверхности крыши в вашей модели Revit. См. Рисунок ниже, на котором типичная вальмовая крыша преобразуется в плоскую крышу в образце модели Revit за считанные секунды.

Изменение уклонов крыши Revit — чтобы изменить крышу с четырехскатной крыши на плоскую, перейдите к параметрам Sketch , выберите , все граничные линии и , отключите параметр Defines Slope

Двускатная крыша в Revit :

Ранее мы обсуждали, как можно смоделировать тип двускатной крыши с помощью инструмента «Крыша надстройкой».По правде говоря, я бы порекомендовал Roof by Footprint сначала создать двускатную крышу, поскольку это дает вам больший уровень контроля, если вам понадобится внести какие-либо изменения в крышу позже на временной шкале проекта. На приведенном ниже GIF-изображении плоская крыша была ранее создана и превращена в модель двускатной крыши.

Для этого Отредактируйте крышу . Затем выберите только две длинные граничные линии и включите параметр Defines Slope . Вы также можете изменить значение уклона крыши ваших границ на вкладке свойств. Закончите набросок, и теперь у вас должна быть форма двускатной крыши. Для полноты картины убедитесь, что выбрано стены ниже, и используйте параметр Прикрепить / отсоединить , чтобы стены соответствовали ширине экрана вашей геометрии крыши.

Gif ниже описывает весь этот процесс.

Изменение уклонов крыши Revit — чтобы изменить крышу с плоской крыши на двускатную, перейдите к параметрам Sketch , выберите две противоположные граничные линии и , включите параметр Defines Slope

Вальмовая крыша в Revit:

Как вы уже догадались, чтобы создать тип вальмовой крыши из эскиза «Крыша по контуру», вам просто нужно снова отредактировать эскиз и выбрать две оставшиеся границы, а затем убедиться, что параметр Defines Slope активен для них .См. Ниже:

Изменение откосов крыши Revit — чтобы изменить крышу с двускатной крыши на четырехскатную, перейдите к параметрам Sketch , выберите , все граничные линии и , включите параметр Defines Slope

Примечание. По умолчанию ваша крыша будет иметь наклон 30 градусов по всем границам и будет образовывать шатровую крышу, если вы не измените обозначение уклона в режиме эскиза для каждой граничной линии.

Создание и редактирование сборки конструкции крыши

Возьмите простой простой заполнитель и постройте мембранную крышу в стиле Soprema.

Здесь мы можем обсудить создание вашей конструкции кровли в сборе, чтобы вы могли проиллюстрировать правильные характеристики материала вашей крыши. Обратите внимание, что хотя в нашем примере используется крыша, которая уже была смоделирована, перед тем, как приступить к созданию эскизов модели крыши, можно предпринять следующие шаги.

Чтобы создать новую сборку конструкции крыши в Revit , выберите ранее смоделированную крышу. На панели инструментов «Свойства», , в разделе « Свойства типа » выберите Дублировать. Дайте вашей дублированной крыше подходящий дескриптор имени.

В разделе Construction перейдите в меню Edit , как показано на изображении ниже. После открытия диалогового окна «Редактировать» вы можете приступить к редактированию несущей конструкции пола. Вы можете построить свою сборку так, как вам нужно — одна лучшая практика, о которой следует помнить, — всегда стараться поддерживать границы сердечника сборки в качестве структурных / несущих элементов, и иметь свои термические, погодостойкие и отделочные материалы по обе стороны от сердечника. Граница.Я также рекомендую развернуть вкладку предварительного просмотра и установить вид сечения, чтобы вы могли видеть изменения ваших изменений сборки в реальном времени

Сборка крыши — редактирование монтажной сборки крыши в Revit

Чтобы добавить элементы сборки , выберите Вставить , и вы увидите, что в список добавляется еще один элемент сборки. Это может быть выше или ниже исходного элемента крыши, но вы можете легко переместить порядок вокруг с помощью кнопок «Вверх» и «Вниз».

Сборка крыши — Создание дополнительных элементов сборки и обновление их положения в строительных слоях.

При вставке новых элементов сборки вы можете изменить функцию новых элементов, изменив свойства в столбце функций.

См. Ниже нашу окончательную сборку конструкции. Позже в этом посте я расскажу, как вы можете упустить определенные элементы в сборке (например, изоляционный слой), в то время как оставшаяся сборка останется плоской (например, для создания водостока с крыши. падает).

Сборка крыши — завершенная сборка конструкции крыши в Revit

Как создать небольшой дренажный водопад на плоской крыше в Revit

Самый простой способ создать небольшой уклон дренажа на плоской крыше в Revit — использовать инструмент редактирования формы под названием Изменить подэлементы . Чтобы использовать это, сделайте следующее:

1. Выберите вашу плоскую крышу
2. Нажмите появившуюся кнопку Modify Sub Elements .
3. Добавить точку ( или разделить линию, если лучше подходит — создает точки на пересечениях)
4. Разместите новые точки по мере необходимости.
5. Используйте кнопку Modify Sub Elements. От до выберите ваши вновь размещенные точки.
6. Присвойте значение отметки для точек, чтобы создать небольшой обрыв крыши.
7. Готово!

• Изменить подэлементы — размещение новой точки для определения падения дренажа на плоскую крышу в Revit
• Изменение подэлементов — изменение высоты вновь созданной точки, которая обеспечивает попадание дренажа на плоскую крышу

Вы также можете восстановить полностью плоскую крышу с помощью инструмента Reset Shape , который удалит все изменения, внесенные в диалоговом окне Modify Sub Elements.

Как выполнить изоляцию наклонной крыши только в Revit

Лучший способ смоделировать уклон только в слое изоляции крыши — это назначить изоляционные материалы в качестве переменной в сборке конструкции. Вот как назначить переменный материал в Revit:

1. Выберите свою крышу, Edit Type и выберите Construction
2. Найдите элемент «Изоляция в сборе». С правой стороны установите флажок Variable .

Вариативность материала — включение переменного материала для изоляционного слоя в конструкции крыши

3. Готово!

Изменчивость материала — с изоляционным слоем, действующим в качестве изменяемого материала для создания водопадов, остальная часть конструкции крыши может оставаться плоской.

Основание вашей крыши теперь должно быть плоским, а обрывы крыши должны присутствовать только в вашем изоляционном воздухе (это видно на видах в разрезе).Следует отметить, что ваш изоляционный слой должен быть достаточно глубоким, чтобы учитывать полную высоту падения крыши.

Почему следует использовать параметр чертежа «Выбрать стену» при создании крыши по контуру

Модель свесов крыши с помощью инструмента выбора стены.

Использование инструмента «Выбор стены» позволяет вашей крыше поддерживать предложенное значение вылета и обновлять форму крыши по мере того, как стены под ней расширяются или сжимаются. Это очень простой процесс:

1. Перейдите на вкладку «Архитектура» → Крыша по контуру
2. В режиме эскиза щелкните инструмент рисования Выбрать стены .
3. Вы увидите опцию выступа на верхней панели инструментов . Назначьте желаемое значение вылета (в нашем примере использовалось 500 мм)
4. Завершите создание эскиза крыши , щелкнув зеленую галочку .

Вы создали модель крыши с необходимыми значениями вылета. Что хорошо в , этот метод заключается в том, что граница крыши прикреплена к стенам, а это означает, что при обновлении набора стен автоматически обновляется геометрия крыши , сохраняя при этом заданное значение свеса.Довольно здорово!

Крыша по контуру — с помощью команд «Выбрать стену» можно сохранить смещение крыши, и ее контуры будут автоматически обновляться при перемещении стены ниже.

Как разместить проемы в крыше в Revit

Добавить вертикальные проемы на крышу в Revit очень просто. Существует два основных типа проемов, которые используются в большинстве упражнений по моделированию крыш в Revit: это вертикальное проем и проем по грани .Разница между ними довольно проста.

Вертикальные проемы прорежьте вертикальный проем прямо через выбранную вами крышу. Прорезь проема в крыше всегда будет иметь вертикальную ориентацию.

Проем по грани немного более тонок, но все же очень прост — вы выбираете одну наклонную плоскость своей модели крыши, а затем с помощью инструментов эскиза размечаете желаемый проем. Прорезь проема в крыше в этом случае всегда будет перпендикулярна падению / плоскости крыши, которой он был назначен.Это замечательно, потому что угол наклона крыши можно изменить, но разрез будет обновлен, чтобы оставаться перпендикулярным новому уклону крыши.

Чтобы создать вертикальный проем через крышу , перейдите на вкладку «Архитектура » — проем — вертикальный . Затем вам будет предложено выбрать ваш объект, для которого вы должны выбрать свою модель крыши. Затем появятся инструменты для рисования. Используйте инструменты рисования на любом плане, фасаде или виде в разрезе, наилучшим образом описывающем ваши требования к размеру рабочего пространства , и нарисуйте эскиз границы для вашего вертикального проема. Закончите набросок , нажав Зеленую галочку . Теперь у вас будет отверстие, которое вертикально прорезает вашу крышу, как показано на изображении ниже.

Процесс создания проема в крыше практически идентичен. Начните с перехода на вкладку «Архитектура » — «Открытие» — «Открытие по лицу ». Когда предложит выбрать ваш объект, наведите курсор на вашу крышу и просто выберите угол наклона крыши, который вы хотите, чтобы проем прорезал через .Как и раньше, используйте инструменты рисования, чтобы нарисовать границу предлагаемого вами проема крыши . Завершите , выбрав Зеленую галочку. Теперь у вас будет отверстие, которое разрезает перпендикулярно высоте, которой он был назначен, как показано на изображении ниже:

Вертикальный проем крыши в Revit и проем по грани — разрез с относительными углами среза

Моделирование слуховой крыши в Revit

Чтобы создать мансардную крышу, нам сначала нужно начать с меньшей части мансардной крыши.Вы можете смоделировать это любым из трех основных методов моделирования крыши, но в примере я решил использовать инструмент Roof by Extrusion .

1. Сначала необходимо выбрать рабочую плоскость. При необходимости вы можете создать опорную плоскость, нажав «RP», но в примере я решил использовать переднюю кромку линией облицовки основной крыши. Чтобы выбрать рабочую плоскость, сначала выберите Roof by Extrusion , и вам будет предложено выбрать плоскость , как показано ниже.

При создании крыши путем выдавливания в Revit вам будет предложено указать новую рабочую плоскость . Вы можете использовать любой из трех перечисленных вариантов, но в примере я выбрал вручную Выбрать самолет.

2. После того, как вы вручную выбрали плоскость, вам нужно выбрать опорный уровень и смещение . В нашем примере мы использовали уровень крыши со смещением 0.

Кровля выдавливанием — опорный уровень и смещение

3. После того, как информация о плоскости и опорном уровне установлена, мы можем использовать инструменты рисования на верхней панели инструментов, чтобы нарисовать нашу крышу по профилю выдавливания.

На этом изображении вы можете увидеть, как я использовал инструменты Revit Draw, чтобы указать профиль крыши слухового окна, который я хочу выдавить. Обратите внимание на вид сверху, как линии профиля плотно прилегают к основной плоскости, которую я установил ранее на фасции основной крыши.

4. После завершения эскиза профиля крыши у вас останется мансардная крыша. Вы, вероятно, заметите , что размеры выступа крыши — это не то, что вам нужно . Экструзия мансардного окна можно редактировать на панели свойств , как показано:

Глубину выдавливания крыши можно изменить на панели свойств Revit, как показано в примере.

5. Крыша слухового окна все еще остается незавершенной.Чтобы соединить слуховую крышу с основной крышей, используйте команду Присоединить / отсоединить крышу , которую можно найти на вкладке «Изменить ». Чтобы использовать это правильно, выберите край слуховой крыши , который должен доходить до основной крыши. Затем выберите плоскость крыши , с которой должен соединяться слуховой проход. Виола, крыша слухового окна завершена!

Выбор передней кромки слухового окна с помощью инструмента «Соединить крышу» в Revit. После этого выбирается основная плоскость крыши, и две правильно соединяются.Крыша экструзией — мансардная крыша, соединенная с основным скатом крыши

6. Следующий шаг — разместить слуховые стены. Для этого перейдите на вкладку Архитектура → Стены (WA). В этом примере я установил основание слуховых стен на уровне карниза, а верх стены был установлен на уровне карниза + смещение 1500 мм. То, что вам нужно, может отличаться. После того, как стены построены, использует опцию «Присоединить / отсоединить », которая появляется, когда стены выбраны, и присоединяет верхнюю часть стен , к слуховой крыше выше. У вас останется что-то вроде этого:

Смоделируйте свои слуховые стены и используйте функцию прикрепления / отсоединения, чтобы верхняя часть профиля стены прикреплялась к нижней стороне слуховой крыши.

7. Наконец, нужно вырезать след слухового окна от главной крыши. Чтобы вырезать новое слуховое окно из основной крыши, перейдите на вкладку «Архитектура » → Слуховое окно (открытие). Это вызовет инструмент Выбрать линии крыши / стены , который позволяет вам выбрать внешнюю поверхность вашей новой конструкции слухового окна, как показано ниже.

Крыша экструзией — открытие с помощью слухового окна с использованием козырька крыши и краев стен

8. Наконец, используйте команду Обрезать / Удлинить (TR) , чтобы очистить линии открытия слухового окна. Завершите набросок, выбрав зеленую галочку . Вы построили мансардную крышу в Revit!

Мансардная крыша завершена, включая главный проем в крыше.

Устранение неудобной выемки в фронтоне на стене в Revit

Иногда у вас может быть большая двускатная крыша, которая покрывает основную часть здания, но также продолжается над небольшой пристройкой к зданию, где одна из стен является продолжением высотных отпечатков большого здания.Это оставляет неудобное углубление, где вам нужно указать, чтобы только часть меньшего фронтона крыши спряталась под большей частью крыши, даже если они являются одним элементом модели.

Чтобы решить эту проблему, вам нужно указать небольшому сегменту возвратной стены, чтобы он прилип к нижней стороне крыши, с помощью инструмента «Присоединить / отсоединить». Затем вам нужно использовать инструмент «Присоединить / отсоединить крышу» (находится на вкладке «Изменить») и выбрать внутренний край крыши, который вы хотите спрятать под основной крышей, а затем выберите стену, до которой вы хотите ее расширить.Кромка крыши должна заходить под больший фронтон, чтобы встретиться с лицевой стороной обратной стены. Теперь вы можете отделить стену, если хотите, и край крыши останется в том же положении. При необходимости вы можете приступить к редактированию профиля стены, чтобы убрать все взаимосвязи. См. Полный рабочий файл GIF ниже:

Gif, описывающий малоизвестный рабочий процесс по установке меньшего фронтона под большим фронтоном, когда у вас есть обратная стена на пристройке или что-то подобное.

Поверьте мне — вышеупомянутый совет малоизвестен, и без него решение всегда заканчивается какой-то дряблой дополнительной экструзией крыши или чем-то подобным, устанавливаемым, чтобы закрыть зазор.Это абсолютная экономия времени, так что я надеюсь, что это поможет вам, ребята!

Как моделировать несколько общих стилей крыш в Revit:

Как смоделировать крышу в стиле амбара Gambrel в Revit

Лучший способ создать крышу в стиле Gambrel в Revit — использовать инструмент Roof by Extrusion .

1. Как и раньше, выберите крышу по выдавливанию, выберите плоскость и назначьте контрольный уровень.
2. Нарисуйте половину профиля крыши Gambrel , двигаясь от средней точки крыши (линия гребня) к карнизу.
3. Зеркально отразите вашу половину крыши на обратной стороне (MM — это ярлык для Mirror Axis)
4. Завершите эскиз, когда профиль будет завершен.
5. Измените начальные и конечные значения выдавливания на панели свойств для управления общей глубиной выдавливания. Кроме того, вы можете использовать для этого инструмент «Перетаскивание стрелок» или инструмент «Выровнять».

Готово! У вас должно получиться что-то похожее на следующее:

Gambrel Roof смоделирован в Revit

Как смоделировать наклон крыши в Revit

Лучший способ смоделировать наклон к крыше в Revit — использовать инструмент Крыша по посадочному месту .

1. Выберите «Крыша по площади основания» на вкладке «Архитектура».
2. Нарисуйте границу крыши
3. Выберите все границы, кроме одной, и выключите параметр определяет уклон .
4. Готовый эскиз

У вас должен остаться наклон к крыше с одним падением, как показано ниже:

Наклон к крыше, смоделированный в Revit

Как смоделировать крышу в виде бабочки в Revit

Я подхожу к созданию крыши в стиле бабочки с помощью инструмента Roof by Extrusion .Процесс похож на предыдущий Gable, который создавался путем экструзии, но процесс выглядит следующим образом:

1. Выберите крышу путем выдавливания
2. Выберите плоскость и опорный уровень
3. Нарисуйте крышу в виде бабочки (начертите от середины стены в одном направлении, затем отразите ее в другом направлении.
4. Завершите эскиз
5. Управляйте выдавливанием Размеры на панели свойств
6. Прикрепите стены к нижней стороне крыши.

Ваша крыша Butterfly должна быть похожей на эту после выполнения вышеуказанных шагов:

Крыша-бабочка смоделирована в Revit

Как смоделировать фронтон Catslide в Revit

Способ моделирования Catslide Gable в Revit во многом такой же, как и для стандартного Gable.

1. Начните с выбора инструмента «Крыша по контуру».
2. Нарисуйте желаемую границу.
3. . Выберите все граничные линии и выключите. определяет уклон.
4. . Выберите границу передней кромки из выступа здания и границу на противоположной стороне крыши. — Поворот определяет наклон для этих двух граничных линий.

У вас должна остаться готовая крыша, такая как следующая — обязательно прикрепите стены к нижней стороне крыши, как только геометрия крыши будет завершена.

Catslide Gable смоделирована в Revit

Как смоделировать двускатную крышу в Revit

Двухскатная крыша моделируется точно так же, как стандартная вальмовая крыша в Revit. Просто создайте свою крышу по контуру, придайте граничным линиям требуемый уклон и завершите набросок. Готовая крыша будет примерно такой:

Двухскатная крыша, смоделированная в Revit

Как смоделировать половину вальмовой крыши Jerkinhead в Revit

Чтобы создать в Revit наполовину шатровую крышу / крышу в стиле Jerkinhead, необходимо сначала создать стандартную HIP-крышу, описанную ранее.После создания стандартной вальмовой крыши выполните следующие действия, чтобы преобразовать ее в крышу в стиле Half Hip / Jerkinhead:

1. Создайте 2 опорные плоскости (RP), перпендикулярные сторонам здания, к которым вы хотите применить Half Hip. Убедитесь, что опорные плоскости равноудалены от средней линии крыши.
2. Выберите шатровую крышу и отредактируйте границу
3. Используйте инструмент «Разделить элемент» на вкладке «Изменить» (SL) и разделите линии границы в местах пересечения с опорными плоскостями.
4. Выберите небольшие оставшиеся сегменты границ крыши, которые были разделены по углам (на стороне карниза опорных плоскостей), и убедитесь, что свойство определяет уклон на выключено.
5. Завершите эскиз.

Теперь у вас должна быть крыша в стиле Jerkinhead / Half Hip, полностью смоделированная в Revit, как показано ниже.

Полубедренная или двухскатная крыша, смоделированная в Revit

Как смоделировать фоновую крышу в Revit

Метод моделирования фальш-крыши в Revit очень прост.Это просто комбинация двух ранее описанных методов — двух низкоуровневых наклонных крыш и одного верхнего фронтона, со стенами, поднимающимися к нижней стороне всех трех крыш.

Крыша Clerestory, смоделированная в Revit

Как смоделировать голландскую двускатную крышу в Revit

Голландский фронтон представляет собой комбинацию вальмовой крыши с двускатной крышей более высокого уровня, оба из которых были рассмотрены ранее. При моделировании голландской двускатной крыши в Revit следует учитывать одну вещь: создать внутренний набор граничных линий, соответствующий размеру фронтона более высокого уровня, который будет выше.Затем, чтобы убедиться, что у этих внутренних границ отключено свойство define slope — это создаст шатровую крышу с пустотой в центре, которая правильно образует «юбку» стиля голландского фронтона.

Голландская двускатная крыша смоделирована в Revit

Создание сложных крыш в Revit с помощью команды Face

Самый простой способ начать внедрение сложных крыш в модель Revit — использовать инструмент Rofo by Face . Здесь очень мало что можно описать, но я дам краткий обзор рабочего процесса.

1. Создайте желаемую сложную поверхность крыши с помощью инструментов Massing Tools. (Скоро у меня будет учебник по массированию в Revit, на который я буду ссылаться в будущих обновлениях).
2. Выберите инструмент Roof by Face .
3. Щелкните на ранее созданной массивной поверхности.
4. Готово

Я ценю, что вышеизложенное немного, ну, скудно. По правде говоря, в этом сценарии есть много переменных, но не так много колебаний в том, как вы к нему подойдете.В любом случае, для полноты картины, вот два нестандартных стиля крыши, которые я быстро создал с помощью команды Roof by Face .

Сложные типы крыш, созданные в Revit с помощью инструмента «Крыша по граням»

Список будущих руководств по Revit Roof:

Вот краткий обзор некоторых руководств Roof Centric Revit, которые появятся в блоге 8020 BIM и на канале YouTube в обозримом будущем:

1. Как моделировать сложные крыши в Revit — подробные примеры
2. Как начать параметрическое проектирование крыши в Revit
3. Как создать и детализировать типы панельной крыши в Revit
4. Как смоделировать деревянную конструкцию крыши в Revit
5. Как создать крышу Подробная информация в Revit — подробные примеры
6. 10 советов по работе с крышами Revit, которые вы, возможно, не знаете.

На этом мы завершаем подробное руководство для начинающих по моделированию крыш в Revit. Если у вас есть какие-либо комментарии или предложения по вышеизложенному, оставьте их ниже, и я буду продолжать развивать этот пост с течением времени.

Подпишитесь на информационный бюллетень 8020 BIM , чтобы получать уведомления о моих личных откровениях Revit и подробных руководствах, подобных этому.

Подпишитесь на информационный бюллетень 8020 BIM

Двускатные крыши структурно слабее, чем крыши других стилей?

Двускатные крыши, безусловно, являются наиболее распространенным типом крыш не только в Бостоне, но и по всей Америке.Просто взгляните на дома на берегу, защищающие крыши Квинси, или на одно из многих домов ранчо в обширных кварталах Броктона. Но … Что, если есть проблемы с дизайном при таком большом количестве этих форм крыши?

Все местные кровельщики, с которыми вы встретитесь, должны быть знакомыми двускатными крышами, потому что они так часто встречаются в американском домашнем дизайне. И если вы дочитаете до конца эту статью, вы точно узнаете , почему вам может понадобиться быть осторожным , если у вас дома двускатная крыша.

Означает ли двускатная крыша что-то особенное для вас как домовладельца из Бостона?

Давайте разберемся!

Как выглядит двускатная крыша?

Плюсы и минусы двускатной крыши в вашем доме не имеют большого значения, если у вас ее на самом деле нет, так что давайте сначала разберемся с этим.

Самый простой способ определить двускатную крышу — это найти треугольник, например:

Если ваша крыша поднимается с одной стороны, а затем опускается с противоположной стороны, то это скорее всего двускатный.

Остроконечные крыши — неправильная форма для домов в Новой Англии?

Тот факт, что двускатные крыши распространены в Новой Англии, не означает, что домовладельцы могут иметь их дома. Это важный вопрос, который следует учитывать: достаточно ли двускатных крыш для защиты домов в районе Бостона?

Почему двускатная крыша может быть опасной

Согласно отчету Федерального агентства по чрезвычайным ситуациям за 1993 год, защитная способность двускатных крыш является спорной в районах, подверженных ураганам из-за сильных ветров и непредсказуемого характера таких штормов.

Но сильный ветер — не единственная причина, по которой нужно быть осторожным, если у вас двускатная крыша:

Согласно тому же отчету при поддержке федерального правительства, ваша двускатная крыша , возможно, была сделана из материалов более низкого качества, чем крыши других типов.

Подробнее об этом чуть позже…

Прежде всего важно понять, как сильный ветер может повредить двускатную крышу. Вот пример такого ущерба:

(Фото)

Хотя крыши в районе Бостона не подвергаются ураганам, как во Флориде, метели, пронизывающие этот район, иногда могут достигать ураганной силы…

Добавьте сильный снег, и вы можете найти рецепт катастрофы, если крыша не является прочной конструкцией! Мы не говорим, что ваша крыша непременно рухнет, но с учетом того, что в последнее время погода становится все более безумной и безумной, мы наблюдаем, как все больше и больше двускатных крыш прогибаются под давлением.

Кредит на фото

Лучше перестраховаться. Меньше всего вам захочется, чтобы обрушилась крыша во время просмотра январского матча «Патриоты»!

Вернемся к отчету FEMA за 1993…

Почему именно двускатные крыши потенциально опасны?

Конструкции двускатных крыш не на 100% конструктивно прочны

Если фермы или каркас крыши не собраны должным образом с соответствующей опорой, или если подрядчик допустил простые ошибки при установке вашей крыши, то двускатные крыши, безусловно, могут быть более подвержены обрушению, чем крыши других стилей.

Вот пример правильной конструкции двускатной крыши :

Вышеупомянутое исследование FEMA было проведено в 1993 году, через год после урагана Эндрю (самого разрушительного урагана в истории Соединенных Штатов). Эндрю ударил землю во Флориде, но его повреждения можно было почувствовать на восточном побережье от Средней Атлантики до Массачусетса.

При чтении официального отчета много говорится о том, что выступы имеют большое влияние на прочность вашей двускатной крыши:

Есть ли у вашей двускатной крыши свесы?

При сильном ветре материалы могут отслаиваться от двускатных крыш.Если там, где крыша соединяется с сайдингом дома, слишком большой свес, потоки воздуха могут вызвать приподнятость под ним и привести к тому, что крыша отделится от перегородок. В зависимости от шторма (или количества штормов за короткий промежуток времени) это может произойти быстро.

Многие из них были сделаны из непрочных материалов

Двускатные крыши сделаны из непрочных материалов?

Это может показаться безумным вопросом…

Почему двускатные крыши должны быть сделаны из меньшего количества материалов, чем крыши других стилей?

Это даже не кажется законным, но в этом есть доля правды!

Вот почему:

Многие двускатные крыши, особенно в Массачусетсе, были созданы с использованием процесса строительства, подобного сборочному конвейеру.Дома в стиле ранчо, которые возникли во время жилищного бума на Южном берегу в 1950-х годах, начинались с фундамента, затем их обрамляли и так далее…

В этих случаях крыши устанавливались в доме в последнюю очередь.

Пример этого процесса можно увидеть на северо-восточной стороне Броктона, Массачусетс.

Вы увидите большие сообщества с похожими домами, разнесенными по сетке; в основном в стиле ранчо, с двускатной крышей:

Кредит на фото

Дома строились не по частям, а по частям.Этот процесс сборки упростил строительство гигантских кварталов (например, в Броктоне, изображенном выше) для застройщиков, которые, как правило, были заинтересованы только в прибыли.

Поскольку эти застройщики продавали дома по легко доступным низким ценам, каждая копейка была на счету. И одно большое место, где сократили расходы, было на кровельных материалах…

Теперь, когда этим домам больше 60 лет, проблемы определенно начинают появляться.

Так обстоит дело не только в Новой Англии, но и во Флориде.

То же исследование FEMA 1993 г. обнаружило:

[pullquote align = ”normal” cite = ”Федеральное агентство по чрезвычайным ситуациям, 1993 ″] В большинстве домов остроконечные крыши строятся с использованием фабричных ферм. Листы обшивки кровли, часто фанеры, крепятся к фермам гвоздями или скобами, а рубероид крепится к обшивке. Во многих случаях единственное, что удерживает фермы на месте, — это фанера сверху. Этого может быть недостаточно, чтобы удержать крышу на месте во время урагана.Установка дополнительных распорок фермы делает стропильную систему вашей крыши намного прочнее. [/ Pullquote]

Источник

Структурные недостатки двускатных крыш при нагрузке от сильного ветра ПЛЮС то, что они были построены из кровельных материалов более низкого качества, означает, что вам нужно быть осторожным, если это тип крыши, который у вас дома!

Если у вас двускатная крыша и ваш дом был построен в 1950-х, 60-х или начале 70-х годов, мы готовы помочь вам с оценкой.Заполните эту форму, и мы приедем, чтобы проверить вашу крышу. Когда мы уедем, у вас будет письменная гарантия на два полных года. Вы можете перезвонить нам, когда захотите.

Преимущества двускатной крыши

«Минусы» (указанные выше) владения двускатной крышей могут показаться чрезмерными, но это не , а все плохо! Крыша такого типа в вашем доме также имеет много преимуществ!

Преимущества вентиляции

Из-за их простой конструкции получить хорошо вентилируемую крышу проще, если у вас двускатная крыша, в отличие от других типов крыш, таких как шатровая, мансардная или двускатная.

В отличие от этих других стилей крыш, фронтоны могут иметь не только коньковые вентиляционные отверстия, но также «фронтальные вентиляционные отверстия» (эй, давай разберись!) И приточную вентиляцию, такую ​​как вентиляционные отверстия на потолке. Летом в районе Бостона очень влажно, поэтому очень важно иметь правильно вентилируемую кровельную систему. Так что, если у вас двускатная крыша, проще отметить вентиляцию в своем списке дел!

Возмещение затрат на замену

Поскольку они очень распространены, у всех подрядчиков есть опыт ремонта двускатной крыши.Этот опыт удешевляет цены, чем если бы у вас был другой стиль. Вдобавок ко всему, двускатные крыши в районе Бостона обычно можно найти в небольших домах.

Если у вас двускатная крыша площадью менее 1200 квадратных футов, то замена крыши, вероятно, будет стоить менее 10 000 долларов.

Преимущества дизайна экстерьера дома

Если вы собираетесь создать простую внешнюю планировку дома, то двускатная крыша дает дополнительные преимущества внешнего дизайна дома. Он приятен на вид и представляет собой красивый холст, если вы выберете новый цвет крыши с некоторой популярностью! Если у вас белый дом с синими ставнями или синяя дверь, мы всегда будем рекомендовать архитектурную черепицу Biscayne Blue от GAF!

Преимущества солнечной панели

Сочетание новой крыши в вашем доме и того факта, что это двускатный стиль, сделает вас мечтой для компаний, работающих в сфере солнечной энергетики, таких как SolarCity.Наличие двускатной крыши упростит установку солнечных батарей на одной стороне вашего дома (куда бы ни попадало солнце), так что здравствуйте, экономия энергии!

Различные варианты двускатной крыши

Есть несколько различных типов двускатных крыш, о которых следует знать. Вот они:

Передние фронтоны и боковые фронтоны

Передние и боковые фронтоны — это два самых упрощенных варианта двускатных кровельных систем.

Как легко заметить разницу!

Когда вы смотрите на входную дверь дома (обычно с улицы) и видите треугольник прямо, вы смотрите на боковую двускатную крышу.Если вы видите черепицу, это передняя двускатная крыша. Как правило, у боковых двускатных крыш входная дверь находится под скатной частью крыши.

Как они такие же?

Каждая вариация имеет две секции эквивалентного размера, скошенные под углом. Они встречаются на вершине крыши вашего дома, где самые уважаемые кровельщики установят коньковый вентиляционный канал, если он еще не существует.

В случае фронтальной двускатной крыши важно установить водосточные желоба и водосточные трубы, если вы не хотите, чтобы поток воды ударил вас по голове во время ливня! Профессионально установленные бесшовные желоба и водосточные трубы помогают эффективно управлять потоком воды.

Перекрещенный фронтон

Вы когда-нибудь видели крышу, которая выглядит так, как будто из нее выходит еще одна крыша? Крыша, порождающая еще одну крышу?!? Скорее всего, вы смотрите на скрещенную двускатную крышу. Вот пример того, как выглядит двускатная крыша:

При скрещенной двускатной крыше оба конька перпендикулярны друг другу . Шаги, длина или высота могут отличаться или не отличаться друг от друга; но это зависит от рассматриваемого дома ..

Скрещенные фронтоны — обычная форма крыши?

Скрещенные двускатные крыши — очень распространенный стиль на южном берегу, потому что они, так сказать, являются «улучшенной» версией прямого фронтона.С таким количеством прямых двускатных крыш, построенных в стиле сборочного конвейера в течение 50-х годов, этот стиль больше похож на премиум-версию , потому что с ней также появился более крупный дом.

Голландский фронт

В Британии голландские двускатные крыши называются фронтонами и выглядят так:

Некоторые люди вообще не считают голландские двускатные крыши двускатной крышей, потому что на самом деле они представляют собой гибрид двускатной и шатровой крыши…

Двускатная крыша + вальмовая крыша = фронтон

Что делает дизайн голландских фронтонов более привлекательным?

В них больше архитектурного стиля, что предпочитают многие домовладельцы.

Фронтоны прочнее обычных двускатных крыш?

Из-за более сложной конструкции (по сравнению с другими типами двускатных крыш) фронтоны широко считаются более прочными, чем прямые. В этом смысле они больше похожи на шатровые крыши.

Сводка

У двускатной крыши в вашем доме есть свои плюсы и минусы.

В районах, подверженных сильным ветрам, наличие двускатной крыши, безусловно, имеет больше недостатков, чем если вы живете в районе, где не бывает таких сильных ветров.Тот факт, что многие дома с двускатной крышей были построены по принципу «сборки», еще больше усложняет ситуацию. Однако только стоимость замены и преимущества вентиляции позволяют перевешивать достоинства двускатных крыш над недостатками.

И поскольку кровельные технологии улучшаются в течение 2016 года и в последующий период, не будет иметь большого значения, какой у вас стиль крыши…

Если вы выбираете кровельные материалы, которые подходят вашему дому и географическому положению, то есть!

Убедитесь, что у вас есть коньковая вентиляционная решетка, воздухопроницаемая подложка и прочная архитектурная черепица, выдержанная в течение 50 лет.Если вы отметите эти три поля, вы на пути к полному устранению недостатков двускатной крыши.

Кроме того, выберите подходящего подрядчика по кровельным работам, и минусы будут полностью устранены.

Как украсить фронтоны

, Меган Куни, Автор, пишущий напрямую от дизайнеров ™

Гейблс — иногда разрушенная часть дома, на которую не обращают внимания. Не позволяйте своему упасть! Потратив время на то, чтобы украсить фронтоны и адаптировать их к дизайну вашего дома, вы создадите гармоничную эстетику, которая творит чудеса с точки зрения привлекательности.Давайте рассмотрим несколько вариантов украшения всевозможных фронтонов.

Заполните их! Фронтоны и кронштейны бывают самых разных стилей, от ремесленников до викторианских.

Фронтоны и кронштейны фронтона

Украшение фронтонов фронтоном или скобами идеально подходит для домов ремесленников и бунгало, и вы, вероятно, видели очень причудливые и замысловатые дома в викторианских жилищах. Эта декоративная отделка заполняет форму треугольника, образованного фронтоном, создавая красивую привлекательность бордюров, которая дополняет стиль дома.Эта дополнительная деталь действительно привлекает взгляды прохожих! Обязательно ознакомьтесь с вариантами, которые подходят вашей архитектуре — например, различные стили, такие как разговоры и солнечные лучи, могут создать аутентичную колониальную тему. Вы также можете использовать различные материалы для своих фронтонов, от дерева до камня.

Вы можете объединить форму и функциональность с помощью двухскатных вентиляционных отверстий, которые идеально подходят для акцента на более простую архитектуру, например, в традиционном стиле или стиле загородного дома.

Фронтальные вентиляционные и жалюзи

Фронтальные вентиляционные решетки и жалюзи можно использовать практически в любом доме.Все дома нуждаются в вентиляции, и размещение вентиляционного отверстия на фронтоне придает внешнему виду тонкий штрих стильного дизайна. Вы можете использовать декоративные жалюзи, которые тоже не работают, с невентилирующими планками, просто для галочки. Вентиляционные отверстия бывают разных форм, от стандартных прямоугольных и квадратных до круглых, треугольных, овальных, соборных и даже ромбовидных. Кроме того, вентиляционные отверстия можно дополнить такими аксессуарами, как замковые камни и приподнятая или плоская отделка. Эти вентиляционные отверстия чаще всего встречаются в домах с простой структурой, чтобы придать им немного привлекательности, например, в фермерских домах.

Есть фронтальные окна? Заставьте их работать! Рассмотрите ставни, классную отделку, крестовины и т. Д., Чтобы украсить их и добавить немного характера.

Детали фронтального окна

Есть много вариантов выбора оконных деталей для фронтона. Простой, но эффективный вариант — добавить декоративную рамку вокруг окна. Другой вариант — добавить ставни. С таким большим количеством доступных типов жалюзи вы действительно можете персонализировать эффект.Вы можете выбрать вид доски и реек, деревенские доски или классический стиль панелей. Добавьте немного дополнительного интереса ставням с помощью петель и клава. Если этот выбор вас не заинтриговал, вы также можете добавить полку / выступ над и / или под окном. Как видно на картинке выше, у вас есть возможность объединить несколько элементов в один дизайн.

Теперь, когда у вас есть лучшее представление о том, что лучше всего подходит для вашего фронтона, обратите внимание на изобилие декора Fypon’s® для фронтона. Эти легкие и прочные детали, которые сокращают время установки и требуют минимального обслуживания, вы обязательно найдете для себя стиль, не нарушая при этом денег.Счастливого домостроения!

Использование инструмента «Линия фронтальной крыши»

Информация в этой статье относится к:

ВОПРОС

У Home Designer Architectural и Home Designer Pro есть инструмент Gable / Roof Line. Когда я мог бы использовать этот инструмент вместо обычной стены «Full Gable»?

ОТВЕЧАТЬ

Инструмент «Линия фронтона / крыши» может использоваться для автоматического создания фронтона над несущей стеной плоскости вальмовой крыши .Лучше всего использовать в ситуациях, когда директивы крыши в стенах невозможны.

Например:

• Если Break Wall потребуется в том же месте, что и дверь или окно;
• При отсутствии стены, например, напротив ниши;
• Над заливом, коробкой или эркером.

Создание фронтона с помощью фронтона / линии крыши

1. Выберите Build> Roof> Gable / Roof Line , затем щелкните и перетащите, чтобы нарисовать линию за пределами внешней стены, над которой вы хотите создать фронтон.

2. Расположите линию фронтона / крыши в пределах 10 футов (2260 мм) от основного слоя стены, но не касаясь его.

   Убедитесь, что линия фронтона / крыши точно параллельна внешней стене.

3. Измените размер линии фронтона / крыши так, чтобы она соответствовала длине желаемого фронтона.
   • Длина линии фронтона / крыши определяет ширину фронтона на основном уровне стены, а не на выступе .
   • На большой крыше карниз двускатная крыша шире линии фронтона на удвоенное расстояние свеса.
4. Выберите Build> Roof> Build Roof и восстановите крышу, если у вас еще не включена функция Auto Rebuild Roofs.

Создание автоматических скатных и двускатных крыш

Информация в этой статье относится к:

ВОПРОС

Как построить шатровую крышу и двускатную крышу автоматически?

ОТВЕЧАТЬ

Утилита автоматического управления кровлей в Chief Architect позволяет создавать самые разные конструкции крыш с помощью диалогового окна «Построить крышу» и директив крыши, которые можно задать в диалоговых окнах «Спецификация стен» для каждой внешней стены на плане.

В этом руководстве будет рассказано о строительстве автоматического вальца, автоматической двускатной крыши, автоматического голландского фронтона, изменении наклона плоскости крыши над стеной и о том, как отрегулировать высоту потолка в комнате.

Автоматическая вальмовая крыша — это самый простой тип крыши для создания в Chief Architect, потому что программа по умолчанию сгенерирует плоскость крыши на каждой внешней стене в вашем плане, что приведет к состоянию вальмы.

Для создания автоматической вальмовой крыши

1. Выберите в меню Build> Wall> Straight Exterior Wall , затем щелкните и перетащите четыре стены, чтобы сформировать базовую прямоугольную конструкцию.
   • В этом примере создается структура размером 30 футов на 40 футов.
2. Выберите Build> Roof> Build Roof из меню, чтобы открыть диалоговое окно Build Roof :

   Примечание. Параметр «Автоматическое восстановление крыш» предписывает программе восстанавливать крышу каждый раз, когда в план вносятся изменения, влияющие на крышу. Этот вариант полезен для этого упражнения, но не является полностью необходимым.



   • Установите флажок рядом с Построить плоскости крыши .
   • Запишите Шаг и при необходимости отрегулируйте; все автоматически сгенерированные плоскости крыши будут выполнены с заданным уклоном.
   • Нажмите ОК , чтобы закрыть диалоговое окно и создать автоматическую вальмовую крышу.

3. Выберите 3D> Создать вид в перспективе> Полный обзор перспективы в меню, чтобы увидеть результаты.

Если над определенной стеной необходим фронтон, а не плоскость вальмовой крыши, это можно установить в диалоговом окне «Характеристики стены» соответствующей стены.

Для создания автоматической двускатной крыши

1. На виде «План этажа» щелкните стену, над которой вы хотите сделать фронтон, чтобы выбрать ее, затем нажмите кнопку редактирования Открыть объект .
2. На панели «Крыша» диалогового окна «Характеристики стены » выберите параметр « Full Gable Wall », затем нажмите « OK », чтобы закрыть диалоговое окно и применить изменения.

3. Если Auto Rebuild Roofs включен, крыша будет автоматически обновляться, чтобы отразить это изменение. Если функция Auto Rebuild Roofs не включена, выберите в меню Build> Roof> Build Roof , установите флажок Build Roof Planes и нажмите OK , чтобы восстановить крышу.

4. Щелкните по стене напротив новой стены Full Gable и повторите шаги 1 и 2 выше.

5. Выберите 3D> Создать вид в перспективе> Полный обзор перспективы в меню, чтобы увидеть результаты.




В Chief Architect X10 и более новых версиях программы голландские двускатные крыши можно создавать автоматически.

Создать автоматическую голландскую двускатную крышу

1. Щелкните, чтобы выбрать стену, над которой вы хотите построить голландский фронтон, затем щелкните кнопку редактирования Открыть объект .
2. На панели «Крыша » диалогового окна «Спецификация стены » выберите опцию Dutch Gable Wall , укажите шаг , ведущий к голландскому фронтону, а также начинается на высоте или дюймов от базовой линии. , где будет начинаться голландский фронтон, а затем нажмите ОК , чтобы закрыть диалоговое окно и применить изменение.

3. Если Auto Rebuild Roofs включен, крыша будет автоматически обновляться, чтобы отразить это изменение. Если функция Auto Rebuild Roofs не включена, выберите в меню Build> Roof> Build Roof , установите флажок Build Roof Planes и нажмите OK , чтобы восстановить крышу.

4. Выберите 3D> Создать вид в перспективе> Полный обзор перспективы в меню, чтобы увидеть результаты.

Высота, на которой автоматически создаются крыши, определяется высотой потолка внутри конструкции. Таким образом, когда высота потолка для определенной области регулируется, автоматическая плоскость крыши, расположенная непосредственно над этой областью, будет соответствующим образом корректироваться при восстановлении крыши.

Для контроля высоты автоматических крыш

1. Выберите в меню Edit> Default Settings и в диалоговом окне Default Settings разверните Floors and Rooms , разверните Floor Levels , выберите этаж, который вы хотите изменить, и нажмите Edit. Кнопка .

   В X10 перейдите к этажу, который вы хотите изменить, выберите «Правка»> «Настройки по умолчанию», разверните «Этажи и комнаты», выберите «Текущий этаж» и нажмите кнопку «Изменить».

2. В открывшемся диалоговом окне Floor Defaults измените Finished Ceiling на 121 1/8 дюйма, затем нажмите OK , чтобы закрыть диалоговое окно и применить изменение.

3. Если Auto Rebuild Roofs включен, крыша будет автоматически обновляться, чтобы отразить это изменение.Если Auto Rebuild Roofs не используется, выберите в меню Build> Roof> Build Roof , установите флажок Build Roof Planes и нажмите OK , чтобы восстановить крышу.
4. Чтобы увидеть разницу, которую это изменение вносит в высоту крыши, выберите в меню Построить> Стена> Прямая внешняя стена , затем щелкните и перетащите, чтобы нарисовать стену перпендикулярно коньку крыши.

5. Щелкните эту стену, чтобы выбрать ее, и нажмите кнопку редактирования Open Object , чтобы открыть диалоговое окно Wall Specification .
6. Щелкните пустое место в комнате справа, чтобы выбрать его, затем нажмите кнопку редактирования Открыть объект и на панели структуры в открывшемся диалоговом окне Спецификация помещения удалите значение Finished Ceiling и введите 97 1/8 «, затем нажмите ОК , чтобы закрыть диалоговое окно и применить изменения к этой комнате.

7. Если Auto Rebuild Roofs включен, крыша будет автоматически обновляться, чтобы отразить это изменение.Если Auto Rebuild Roofs не используется, выберите в меню Build> Roof> Build Roof , установите флажок Build Roof Planes и нажмите OK , чтобы восстановить крышу.

8. Выберите 3D> Создать камеру перспективы> Полный обзор перспективы в меню, чтобы увидеть результаты.
