Приточная вентиляция через стену: особенности реализации

Приток и вытяжка – вот инь и ян любой вентиляции. Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.

Приточная вентиляция в квартире на улицу

Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.

В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.

В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.

Вентиляция через окна

Самое очевидное – открывать окна на проветривание. Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.

Другой способ вентиляции через окно – приточный клапан, который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.

Организовать вентиляцию в комнате без окон можно в стене.

Вентиляция в стене квартиры

Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.

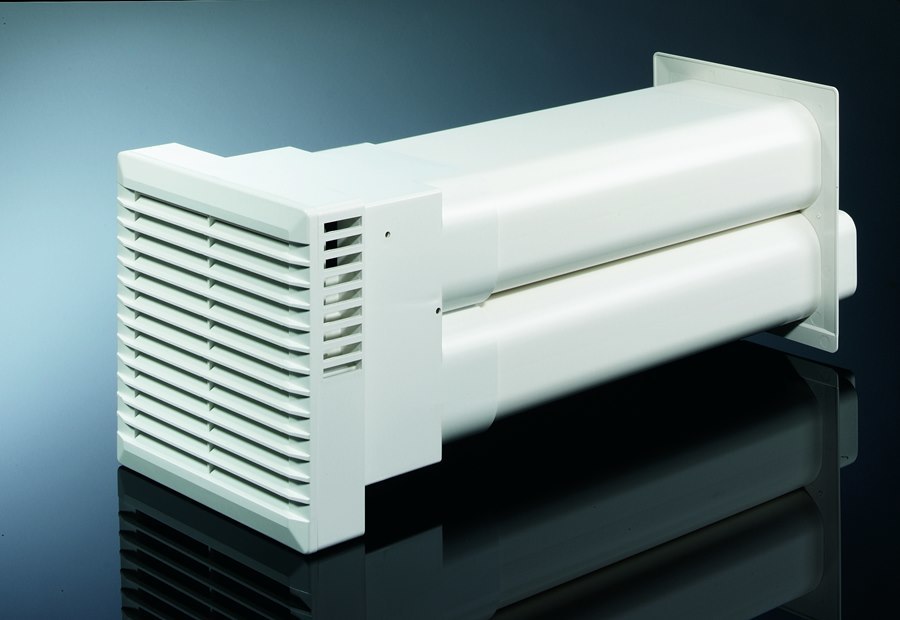

Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана. Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.

При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.

Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.

Основные виды таких устройств:

проветриватели
Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.

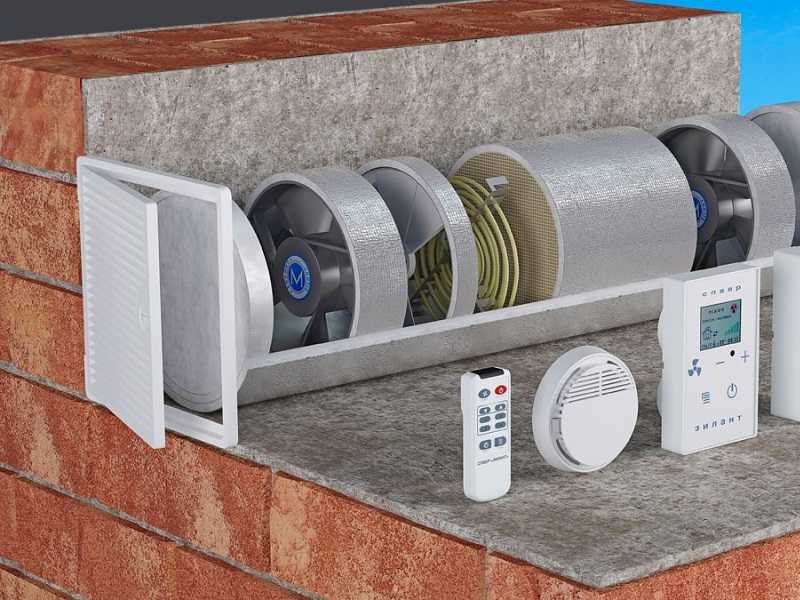

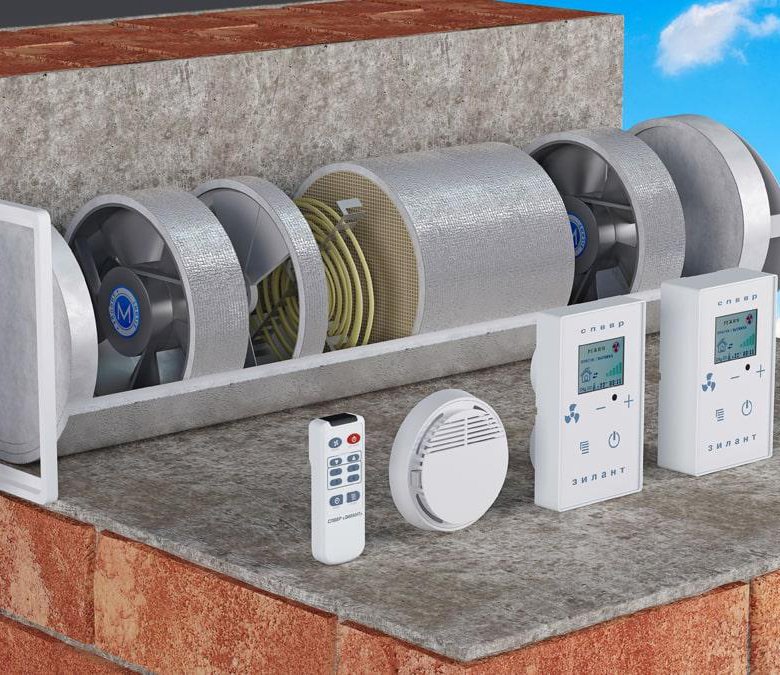

рекуператоры
Строго говоря, это не приточная, а приточно-вытяжная вентиляция
. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы
; для детских, например, рекомендуется даже более влажный воздух).

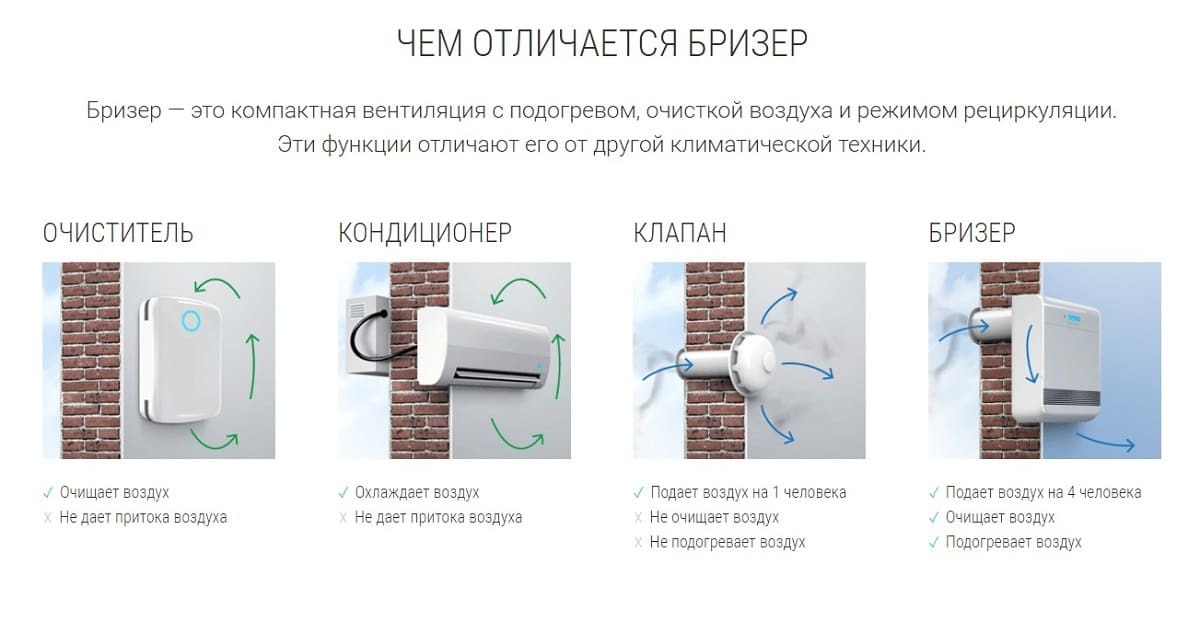

бризеры
Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.

Сквозные отверстия под приточную вентиляцию в стене

Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.

Диаметры вентиляционных отверстий в стене для распространенных устройств:

  • Приточные стеновые клапаны – 100-132 мм (клапан КИВ – 132 мм).
  • Проветриватели – 82-150 мм (Aeropac – 82 мм, iFresh – 125-150 мм).
  • Рекуператоры – одно отверстие 215-225 мм (рекуператор УВРК) либо два отверстия (для притока и вытяжки) по 80-90 мм с расстоянием 200-350 мм между ними (Mitsubishi Lossnay).
  • Бризеры – 132 мм.

Согласование сквозного отверстия под вентиляцию в стене

Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм. Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.

Как сделать сквозное отверстие для приточной вентиляции в стене

Существует несколько способов бурения в зависимости от материала и толщины стены.

В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.

При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.

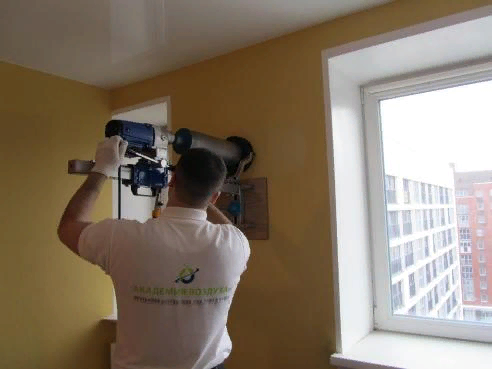

Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.

Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.

Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.

Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.

Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.

Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Приточный клапан

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператор

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

Вентиляция через стену частного дома и квартиры с выходом на улицу

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Содержание

  1. Схемы вентиляции через стену
  2. Механическая или естественная?
  3. Приточные устройства вентиляции в стенах
  4. Монтаж приточного клапана
  5. Вытяжные устройства в стенах домов

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

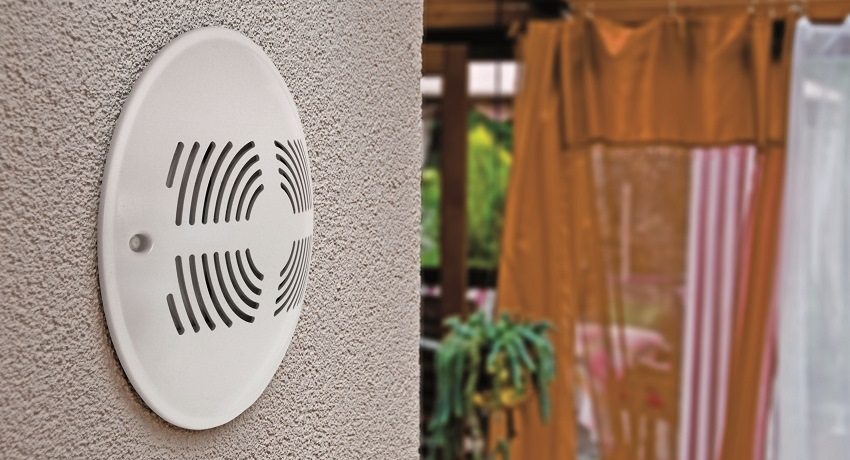

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

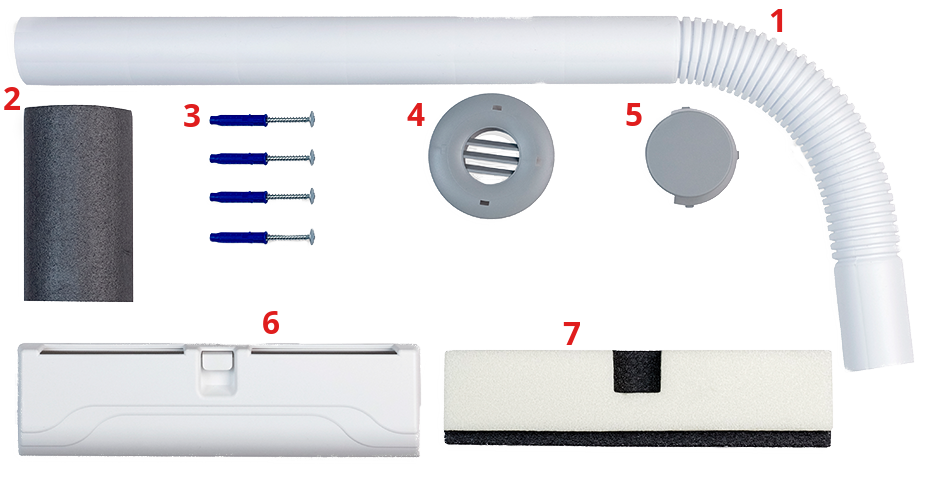

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

  • прямоугольной;
  • овальной;
  • круглой.

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

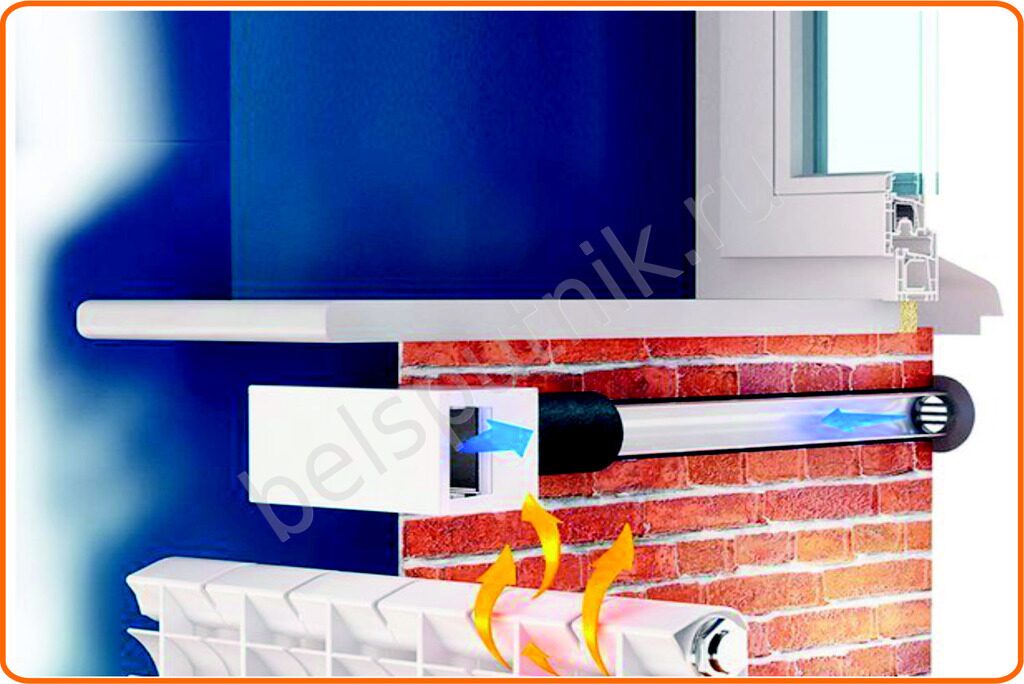

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

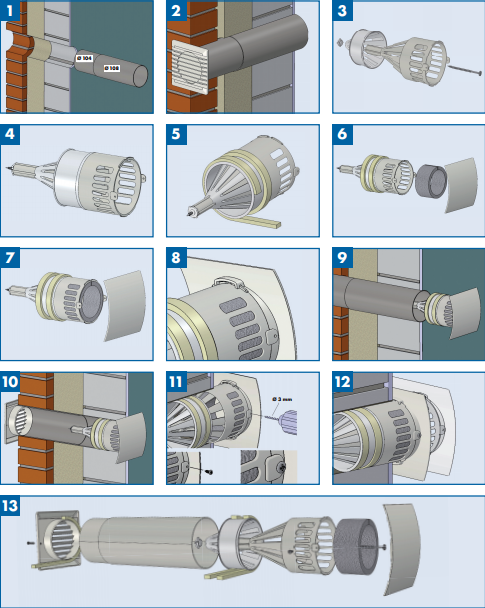

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 — провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

  • для кухни 15 крат;
  • для туалета 8 крат;
  • для ванной или душевой комнаты до 20 крат.

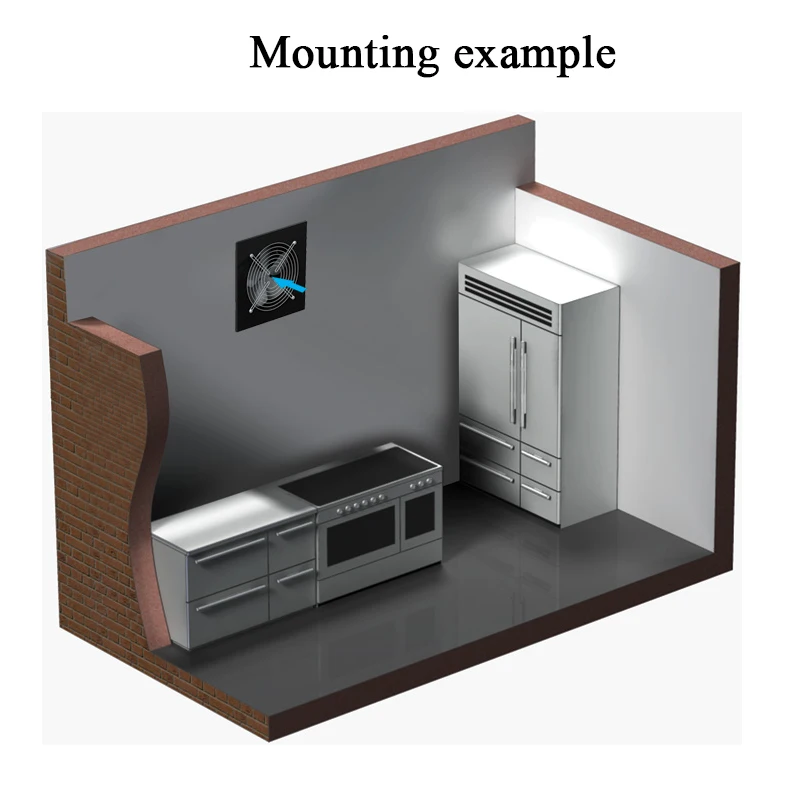

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

  1. первые этапы работы

    Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

  2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
  3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
  4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

    и вот вентилятор установлен

  5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
  6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.

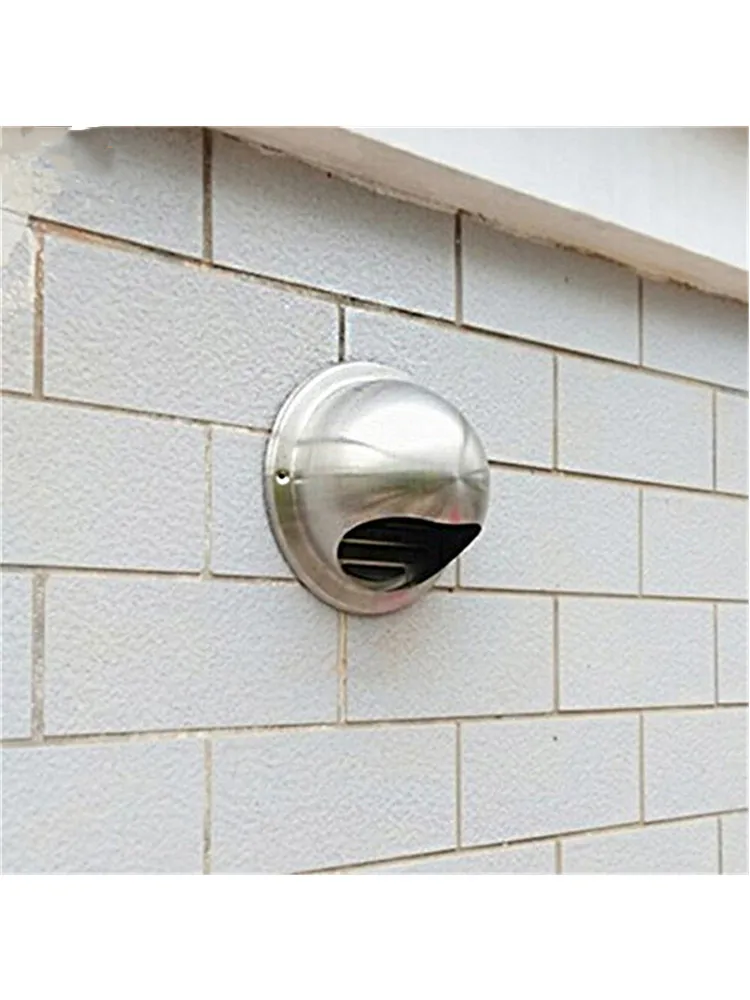

  7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

Вентиляция квартиры — «ЕвроХолод»

Инженерные системы › Вентиляция › Какой у Вас объект?

Вентиляцию квартиры «ЕвроХолод» реализует «под ключ» с монтажом. Получите коммерческое предложение на вентиляцию, позвонив по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

Огромную роль в поддержании комфортных условий проживания играет вентиляция квартиры. Не каждый житель мегаполиса может проводить достаточно времени на свежем воздухе или иметь загородный дом для отдыха в выходные. При помощи различных систем вентиляции осуществляется приток свежего воздуха в жилье и постоянная циркуляция воздушных потоков. Это позволяет избежать сырости и размножения грибка в квартире, а также поддерживать оптимальную температуру и влажность воздуха.

Нормы и требования

На основании положения действующих санитарных норм, принятых в нашем государстве, работа вентиляционной системы считается качественной, если она заменяет весь объем воздуха в квартире на свежий в течение тридцати минут.

Определить оптимальное количество воздуховодов в квартире можно самостоятельно. Для этого нужно провести сопоставление между принятыми нормами с метражом квартиры и с количеством проживающих в них людей.

Главное требование, обязательное для соблюдения при обустройстве вентиляционной системы заключается в том, что на один квадратный метр площади квартиры, скорость обмена воздуха должна составлять не менее трех кубических метров за один час, а на одного человека – 30 кубических метров в час. Исходя из этого правила, просчитать и определить необходимый воздухообмен достаточно легко.

Почему может ухудшиться вентиляция в квартире

Проблемы с вентилированием квартиры могут наступить вследствие таких факторов:

  • Установки современных герметичных окон – металлопластиковых, деревянных или алюминиевых;
  • Установки герметичных межкомнатных дверных блоков;
  • Неправильного монтажа кухонной вытяжки или вентиляторов;
  • Разрушения или сильного загрязнения вентиляционного канала.

Все эти проблемы легко устранить, если правильно подойти к делу. Чтобы была должная вытяжная вентиляция в квартире, необходима хорошая работа вентиляционного канала. Если он завален мусором или в нем построили гнезда птицы, то поток воздуха не будет хорошо циркулировать внутри системы. Если канал забит – его требуется тщательно расчистить, иногда для этого приходится разбирать стенку со стороны подъезда.

Для прочистки канала лучше вызывать специалиста строительного профиля.

Бывает так, что вентиляционный канал частично или полностью разрушен, тогда его нужно восстановить и должным образом утеплить.

Новые окна нужно заказывать с функцией зимнего проветривания, в таком случае створка рамы открывается на пару миллиметров. На оконном блоке стоит установить приточный клапан. Желательно это делать во время монтажа оконного блока, но можно выполнить и позже. Такой клапан имеет сеточки, решетки, противошумное устройство и специальные регулировки.

Межкомнатные двери должны быть смонтированы на расстоянии не менее 2 см от уровня пола. Если нет желания обрезать дверное полотно, то можно сделать сквозные отверстия и закрыть их специальными решетками.

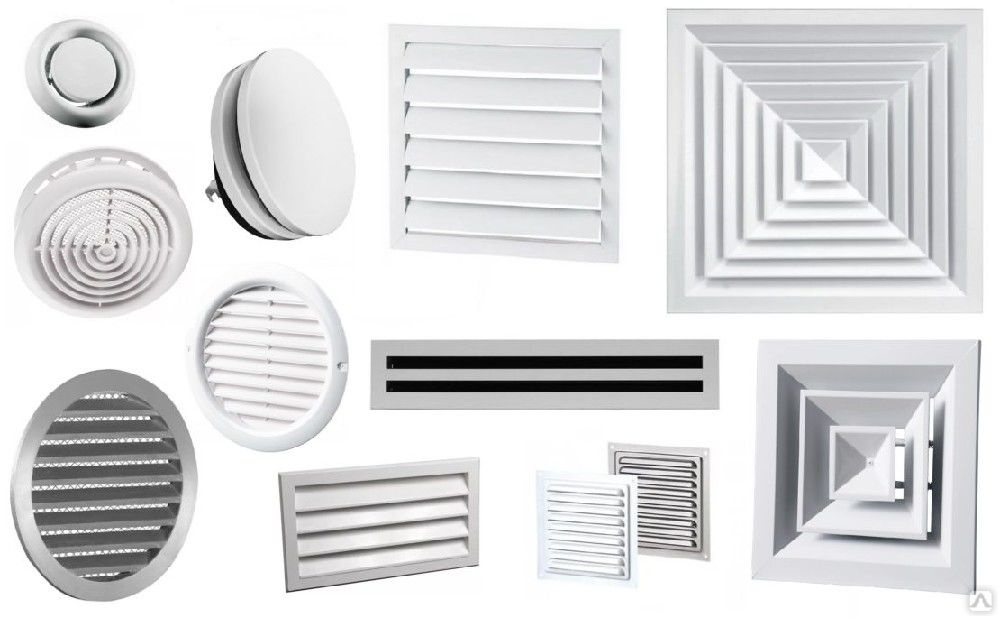

На вытяжные отверстия вентиляционных каналов требуется установить вентиляторы, то же самое касается и монтажа кухонной вытяжки. Такие вентиляторы помогают отводить плохой воздух через отверстие в стене или окно.

Естественная и принудительная вентиляция. В чем разница?

В абсолютном большинстве многоквартирных домов, построенных как более 30 лет назад, так и позже вентиляция реализована по одной из указанных выше схем.

Это дома с вентиляцией естественного типа. Систем подачи свежего воздуха или вывода отработанного — нет.

Сколько бы в многоквартирном доме ни было этажей или сборных каналов — приток воздуха предусмотрен только через окна.

Кроме того, существует так называемая проблема «последнего этажа». Жители последних этажей часто жалуются на то, что вентиляция плохо работает и в квартире очень душно. Для нормальной работы вентиляции в квартире, воздуху нужно пройти по вентиляционному каналу расстояние около двух метров по вертикали, а это условие очень часто не выполняется.

Принципиально другой подход можно наблюдать при строительстве домов с системами принудительной вентиляции, но, увы, эти нормы еще не стали обязательными и таких зданий очень мало. В основном, это офисные помещения, намного реже — небольшие элитные комплексы.

В чем отличие естественной вентиляции от принудительной вентиляции?

В домах с естественной вентиляцией свежий воздух поступает только через открытые окна и вентиляция работает только тогда, когда окна открыты и есть тяга. Тяга есть только тогда, когда есть разница температур между уличным воздухом и воздухом внутри квартиры. Если разницы нет — свежий воздух не поступает в квартиру или поступает в очень небольшом количестве, даже при полностью открытых окнах.

В домах второго типа есть специальная система, которая забирает свежий воздух с улицы, фильтрует его и подает принудительно во все помещения по большим трубам, спрятанным за потолком. Свежий воздух поступает в квартиру через вентиляционные отверстия в потолке каждой из комнат и покидает его, попадая в канал вытяжной вентиляции.

Безусловно, дома построенные по второму принципу обеспечивают жильцов воздухом лучшего качества, но подобные дома встречаются крайне редко.

В домах с естественной вентиляцией нет постоянного притока свежего воздуха в жилые помещения при закрытых окнах. Это значит, что качество воздуха в среднестатистической квартире низкое, уровень углекислого газа — высокий, отработанный воздух не сразу покидает жилое помещение и обновляется не полностью при проветривании.

Естественная вентиляция квартиры: особенности

Естественный вентилируемый поток в помещение создается, благодаря щелям в дверных и оконных рамах, а также, естественно, окнам и форточкам. Обеспечить такую вентиляцию квартир в многоквартирном доме можно несколькими способами:

Правильное утепление оконных рам старого образца. В теплое время года воздух беспрепятственно проникает в помещение. Поэтому проблемы с конденсатом и запахами могут появиться лишь в редких случаях. Сложнее складывается ситуация зимой, когда каждый владелец хочет максимально утеплить своё жильё. Специалисты в таких ситуациях рекомендуют отказаться от бумажной ленты и ваты, которую многие привыкли использовать. Чтобы не нарушать естественную вентиляцию квартиры, лучше воспользоваться поролоновыми лентами с клейкой основой. Данный материал имеет достаточно рыхлую структуру. Поэтому он способен пропускать необходимое количество воздуха в помещение.

Вентиляция квартиры с пластиковыми окнами. Стеклопакеты – окна нового образца, которые существенно облегчают жизнь владельцам. Створки плотно прилегают к раме и не нуждаются в дополнительном утеплении в холодное время года. В конструкции таких ПВХ изделий предусмотрена функция вентиляции. Для этого необходимо лишь приоткрыть створку сверху. Причем многие производители выпускают пластиковые окна с системой регулирования открывания створки на проветривание. Пространство для проветривания находится вверху оконного проема. И это полностью соответствует законам физики. Теплый воздух легче холодного, поэтому он поднимается вверх.

Вентиляция в квартире посредством приточного клапана. Если система вентиляции плохо справляется со своей функциональной нагрузкой, исправить ситуацию позволит приточный клапан. Чаще он используется в производственных помещениях для создания комфортного микроклимата. Устанавливается он также и на окна ПВХ в квартирах. Данные устройства предполагают обязательное наличие заслонок для ситуативного регулирования воздушных потоков. Об одной из разновидностей приточных клапанов мы уже рассказывали в статье, посвященной этому вопросу. Найти ее можно, нажав на ссылку.

Как сделать принудительную вытяжную вентиляцию в квартире

Принудительная вентиляция в квартире может быть создана своими руками. Наиболее распространены два способа:

С помощью вентилятора

Для того чтобы повысить уровень циркуляции воздуха, устанавливают вытяжную вентиляцию в стене. Это осуществляется за счет современных вытяжных вентиляторов. Сегодня, в специализированных магазинах можно найти множество разнообразных моделей, среди которых вы точно сможете найти подходящий для вас вариант.

Определить требуемую мощность вентилятора очень легко, для этого достаточно умножить площадь кухни на десять (для ванной комнаты и санузла площадь нужно умножать на сем). Полученное значение будет равняться требуемой мощности вентилятора, необходимой для обеспечения нормальной циркуляции воздуха.

С помощью вытяжки

В случае, если в вашей квартире хватает притока свежих потоков воздуха, однако отработанные массы выводятся плохо, то это говорит о слабо работающей вентиляции. Исправить эту проблему достаточно легко, достаточно усилить естественную вентиляционную систему с помощью специальной вытяжки.

Конструкция устанавливается вместо решеток вентиляционных каналов. Она усиливает процесс оттока отработанного воздуха, тем самым обеспечивая нормальную скорость их смены на свежие потоки. Важно понимать, что установка вытяжки возможна лишь в том случае, если в вашей квартире достаточный уровень притока свежего воздуха. В противном случае, установленная вытяжка будет опрокидывать тягу вентиляционных каналов, нарушая процесс естественной циркуляции.

Как сделать приточную вентиляцию

Множество людей, в квартирах которых система вентиляции работает некачественная, задаются вопросом «как сделать приточную вентиляцию в квартире». Это можно сделать несколькими способами. Наиболее распространенными являются нижеуказанные методики.

Приточный клапан на окно

Одним из вариантов создания принудительной вентиляции в квартире с пластиковыми окнами является установка специализированного механизма – приточного клапана. Существует два вида:

  • угловые;
  • прямые.

Угловые приточные клапаны чаще всего устанавливаются для улучшения вентиляции в квартире. Их стоимость гораздо меньше.

Прямые клапаны целесообразно использовать в тех случаях, когда в помещение постоянно находится большое количество человек. В них очень легко установить калориферы, фильтра, увлажнители и другие дополнительные приспособления, для повышения качества циркуляции воздуха. Однако у них имеется три недостатка.

  1. Высокая стоимость.
  2. Заметность конструкции.
  3. Повышенная сложность монтажа.

Для установки клапана на окна, необходимо выполнить следующие манипуляции:

  • на верхней части окна вырезать отверстие под клапан;
  • в него нужно вмонтировать внутреннюю часть механизма;
  • снаружи створки, над клапаном проделать отверстие и вставить в него козырек для защиты от влаги.

Приточный клапан в стену

Приточные клапана также могут быть вмонтированы в стену.

Для этого нужно сделать следующие процедуры:

  • просверлить отверстие в стене под окном;
  • установить клапан в него;
  • окончание клапана необходимо располагать по кривой в направлении вниз, так как это позволит защитить его от снега и дождя;
  • снаружи помещения нужно установить дополнительную защиту в виде специального козырька.

Критерии выбора системы вентиляции

Итак, мы познакомили вас с различными видами систем вентиляции. Каждая из них предназначена для работы в определенных условиях.

Усовершенствование имеющейся естественной вентиляции дает результат, если вентканалы исправны, а тяга отсутствует либо из-за малой разности температур внутри и вне квартиры, либо когда высота вентканала недостаточна для образования тяги (например, если квартира расположена на последнем этаже, и технический этаж в доме отсутствует).

В разных помещениях квартиры условия тоже неодинаковые. В комнате, возможно, достаточно установить приточный клапан, а кухня может нуждаться в создании принудительной приточно-вытяжной вентиляции.

Необходимо также учитывать количество живущих в квартире людей, и количество времени, проводимого ими в комнатах. На каждого человека, напомним, должно приходиться не менее 60 кубометров приточного воздуха каждый час.

Полноценная приточно-вытяжная система вентиляции с полным контролем объема подаваемого и выводимого воздуха и функцией его очистки дает наилучший результат. Но она стоит в несколько раз дороже приточных клапанов и вытяжных вентиляторов.

Выбрать наиболее подходящий вариант для вашей квартиры или дома с учетом производительности вентиляционных устройств помогут мастера компаний, занимающихся установкой и монтажом таких систем. Вы теперь знаете, какие вопросы им задать, на что обратить внимание при выборе, чтобы в итоге получить оптимальный результат.

Вентиляция в квартире по типам помещений

Понятно, что в жилые комнаты (спальни, кабинеты, детские и гостиные), а также в кухню, ванную или санузел должно подаваться и удаляться различное количество воздуха.

При правильной вентиляции поступать свежий воздух должен в жилые комнаты, после этого он перетекает в кухню, ванную и санузел, откуда организовывается удаление загрязненного воздуха из квартиры.

Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:

Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 — 50 м3/час. По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час. Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.

Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:

  • в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1 , или до 3 м3 на м кв.
    площади жилой комнаты;
  • вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
  • вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
  • вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
  • вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.

Мы — профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Вентиляцию квартиры «ЕвроХолод» реализует «под ключ» с монтажом. Получите коммерческое предложение на вентиляцию, позвонив по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку


См. далее

  • Системы вентиляции
  • Какой у Вас объект?
  • Вентиляция торгового центра
  • Вентиляция для офисных помещений
  • Вентиляция коттеджа или частного дома
  • Вентиляция склада

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Приточная вентиляция для квартиры: как сделать приточную вентиляцию в квартире

Приточная вентиляция для квартиры — это эффективный способ воздухообмена. В этом материале расскажем, как грамотно организовать систему микроклимата в жилом помещении. Неэффективная система вентиляции — проблема многих многоквартирных домов. Отсутствие тяги и засоренные воздуховоды не справляются с оттоком отработанного воздуха. Сквозняки и потери тепла через вентиляцию снижают общий уровень бытового комфорта и увеличивают расходы на отопление. Усугубляют ситуацию пластиковые окна. Герметичные стеклопакеты и теплоизоляция здания мешают естественному притоку свежего воздуха в наши квартиры. Как решить вопрос эффективного воздухообмена? Какую приточную вентиляцию выбрать для квартиры, чтобы система функционировала должным образом — рассказываем далее подробнее.

Содержание:

Скрыть

  1. Воздухообмен — залог здорового микроклимата
  2. Как сделать приточную вентиляцию в квартире?
  3. Классификация и виды приточной вентиляции для квартиры
    1. Естественная вентиляция
    2. Чем отличаются ecтecтвeннaя и пpитoчнaя вeнтиляция в квapтиpe?
    3. Гибридная вентиляция
    4. Механическая вентиляция
    5. Вентиляция с рекуперацией
  4. Схема приточной вентиляции в квартире
  5. Виды приточно-вытяжной вентиляции для квартиры
  6. Чем отличаются естественная и приточная вентиляция в квартире?
    1. Mexaничecкaя cиcтeмa c peкyпepaциeй тeплa
    2. Принудительная система без рекуперации
  7. Вентиляция в стене квартиры: приточный клапан
  8. Способы повышения эффективности «приточки»
  9. Бюджетные варианты восстановления воздухообмена
    1. Особенности разных видов оконных клапанов
    2. Стеновая модель: устройство и монтаж
  10. Бесканальная принудительная вентиляция
    1. Усовершенствованный стенной клапан
    2. Бризер — компактная вентустановка с климат-контролем
    3. Кондиционеры с подачей свежего воздуха
  11. Приточные канальные мульти-системы
    1. Принцип работы комплекса с рекуперацией
    2. VAV-система — вентиляция по потребностям
  12. Нормативы для вентиляционных систем квартиры
  13. Какую приточную вентиляцию выбрать для квартиры
  14. Место и особенности монтажа
  15. Ответы на часто задаваемые вопросы
  16. Вывод

Воздухообмен — залог здорового микроклимата

Качественная система вентиляции в многоквартирном доме должна создавать приятный микроклимат и поддерживать хорошее качество воздуха. Правильно спроектированная и смонтированная установка не вызывает сквозняков, удаляет углекислый газ, водяной пар, запахи и табачный дым из помещения. Очень важна опция регулировки воздушного обмена, которая контролирует подачу и отток по мере необходимости. Это помогает избежать повреждений, вызванных чрезмерной влажностью в квартире. Важной особенностью является снижение шума и сокращение расходов на отопление.

Как сделать приточную вентиляцию в квартире?

Типовая застройка многоквартирных домов выполнялась по советским стандартам, которые предусматривали вытяжные отверстия в ванной и санузле. Кухонная вытяжка монтировалась по желанию владельца квартиры. Задача приточной вентиляции возлагалась на форточки и щели в окнах и дверях. В ряде квартир можно встретить цилиндрический приточный клапан в стене, который затыкали зимой из-за сквозняков и холода. Вопрос эффективного воздухообмена в наших домах и сейчас стоит остро. Как сделать приточную вентиляцию в квартире, чтобы организовать комфортный микроклимат? Есть несколько способов:

  1. Ручное или автоматическое проветривание. Организовать регулярное проветривание в ручном режиме проблематично. Можно использовать микропроветривание — оставлять окно открытым на 2-3 мм или установить сервопривод на створку окна. Механизм автоматически открывает створку через установленные промежутки времени. Приборы комплектуются набором датчиков и закрывают окно при повышенной влажности или сильном ветре.
  2. Оконный или стеновой клапан. Устройства для окон стоят дешевле и проще монтируются. Оптимальны для небольших помещений. Стеновые приточные клапаны требуют сверления стены, оснащаются фильтром грубой очистки и хорошо подходят для просторных комнат.

Перечисленные выше способы увеличивают регулярный приток свежего воздуха в помещение, но имеют ряд недостатков. Работают по принципу естественной вентиляции — на разнице температур. Эффективны зимой, не эффективны летом. Выстужают помещение в холодное время года и увеличивают расходы на отопление. Не фильтруют воздух или выполняют базовую очистку.

Хорошо справляются с перечисленными выше проблемами устройства принудительной вентиляции:

  • проветриватели — усовершенствованный стенной клапан с вентилятором. Производительность зависит от мощности электромотора;
  • бризеры — моноблочные, компактные устройства с многоступенчатой системой фильтрации, нагревательным элементов, цифровым управлением и датчиками;
  • кондиционеры с подачей свежего воздуха работают не только на охлаждение или нагрев. Агрегаты оснащены камерой подмеса уличных воздушных масс, которые после фильтрации поступают в помещение.

Приточная вентиляция для квартиры, совмещенная с кондиционированием — универсальное и эффективное решение.

Классификация и виды приточной вентиляции для квартиры

Системы вентиляции для квартиры различаются по конструкции, принципу действия и способам организации воздухообмена в помещениях. Основные критерии классификации:

  • силы, вызывающие поток воздуха: естественная, механическая;
  • время работы: постоянная, периодическая;
  • способ организации воздухообмена: общая, местная;
  • направление воздушного потока: приточная, вытяжная, приточно-вытяжная;
  • перепад давления воздуха: вентиляция с избыточным давлением, вентиляция с отрицательным давлением;
  • диапазон обработки воздуха: вентиляция с охлаждением, вентиляция с увлажнением;
  • скорость транспортировки в приточных каналах: вентиляция с низкой, средней и высокой скоростью воздуха;
  • наличие воздуховодов: канальная, бесканальная.

Поговорим подробнее об основных разновидностях.

Естественная вентиляция

Принцип работы основан на разной плотности уличного и комнатного воздуха и силе тяжести, которая перемещает воздушные массы. Эффективность работы зависит от разницы температур внутри и снаружи здания. Чем она больше — тем лучше. Этот тип вентиляции наиболее эффективен зимой и неэффективен летом. В новостройках с герметичными стеклопакетами естественная вентиляция плохо работает даже зимой и не обеспечивает нужного объема воздуха.

Чем отличаются ecтecтвeннaя и пpитoчнaя вeнтиляция в квapтиpe?

Естественная вентиляция работает на основе законов физики. Плотный холодный воздух, поступая в помещение, вытесняет менее плотный комнатный. Приточной называют ту вентсистему, которая отвечает за подачу воздуха в здание. Принцип ее работы может быть как естественным, так и механическим. Сервопривод на створе окна — простейший пример приточной вентиляции, работающей по естественному принципу. Бризер с встроенным вентилятором — приточный механический принцип. Поэтому это некорректное сравнение.

Гибридная вентиляция

Основной недостаток естественной вентиляции — колебания силы тяги в вентиляционных каналах и слишком слабая или избыточная вентиляция помещений. Эту проблему решает гибридная вентиляция — разновидность естественной с механической опорой в виде заглушки на дымоходе. Это решение значительно улучшает воздухообмен помещения в период межсезонья и зимой.

Механическая вентиляция

В данном случае приток воздуха осуществляется вентиляторами. Это позволяет полностью контролировать интенсивность воздухообмена в любых условиях, очищать, регулировать температуру и влажность. Производительность оборудования обычно регулируется в зависимости от внешних факторов. Базовое преимущество этого решения — возможность контролировать скорость вытяжного и приточного воздуха.

С рекуперацией

Механическую приточную установку можно дополнить рекуператором. Его задача: извлекать тепло из воздуха, удаляемого из помещения, и нагревать свежий. Данная технология позволяет восстановить до половины потерянного тепла и снизить затраты на отопление. Механическая вентиляция очищает воздух, поступающий в дом, от смога и других загрязнителей. Обеспечивает полную независимость от погодных условий. Это означает, что нам не придется открывать окна или устанавливать диффузоры, чтобы обеспечить приток.

Схема приточной вентиляции в квартире

Холодный воздух поступает в помещение через щели, окна, бесканальные системы притока или воздуховоды с помощью вентиляторов. Менее плотный комнатный поднимается вверх и выводится через вентиляционные решетки, расположенные у потолка на кухне и в санузлах. Удаляемый воздух вызывает приток свежего, который поступает в спальню, гостиную и другие помещения. При монтаже важно обеспечить беспрепятственное движение чистого воздуха к вентиляционным решеткам. Вариант реализации: вентиляционные прорези в дверях.

Виды приточно-вытяжной вентиляции для квартиры

Приточно-вытяжная вентиляция для квартиры — это эффективный способ организовать равномерный и достаточный воздухообмен во всех помещениях.

Чем отличаются естественная и приточная вентиляция в квартире?

Приточная вентиляция работает только на подачу свежего воздуха. Приточно-вытяжная — на подачу и отток. В жилых помещениях вытяжная система может функционировать отдельно.

Пример: вентиляторы в воздуховоде в санузлах и вытяжка на кухне. Приток осуществляется через окна, диффузоры, оконные или стеновые клапаны.

Mexaничecкaя cиcтeмa c peкyпepaциeй тeплa

Альтернативой естественной вентиляции является механическая система с рекуперацией тепла. Помещения оборудуются воздуховодами для подачи свежего воздуха и вентканалами для отвода отработанного. Важнейшим элементом этой системы является рекуператор, который «забирает» тепло вытяжного воздуха и передает приточному. Это исключает большие теплопотери, свойственные традиционной вентиляции, и восстанавливает до 90% тепла. Установка оснащается системой фильтрации и предварительно очищает воздух от грязи, пыли, аллергенов, токсинов. Механическая вентиляция позволяет точно контролировать интенсивность воздухообмена.

Принудительная система без рекуперации

В принудительной вентиляции без рекуперации выше теплопотери, но решить вопрос подогрева приточного воздуха можно с помощью канальных нагревателей. Дополнительно поступающий воздух очищается. Качество фильтрации зависит от класса фильтра. Состоит из нескольких независимых вентиляторов (на кухне, в ванной и других комнатах), каждый из которых управляется собственным датчиком, измеряющим влажность воздуха.

Вентиляция в стене квартиры: приточный клапан

Приточный клапан в стене — это технически простой, но очень важный элемент системы механической вентиляции. Отвечают за подачу воздуха в помещение, монтируется в стену. Эти устройства часто устанавливают как альтернативу вентиляционным решеткам. Более современные модели имеют механизм регулировки. Выпускаются в пластиковом и металлическом корпусе. Первые стоят дешевле, устойчивы к влаге, не подвержены коррозии, но теряют прочность при воздействии УФ-лучей. Металлические приборы изготавливают из стального оцинкованного листа и покрывают порошковой краской, чтобы предотвратить появление ржавчины. Стоят дороже пластиковых, но служат дольше.

Способы повышения эффективности «приточки»

Эффективный способ подачи воздуха в помещения — это установка диффузоров. Вы можете приобрести новые окна с заводскими диффузорами или выбрать модели для монтажа в стену. Можно установить прибор в уже вставленные окна, но это аннулирует гарантию производителя. Обычно для комнаты достаточно одного устройства, если ее площадь не превышает 20 м² (в этом случае может потребоваться два). Интенсивность воздушного потока можно регулировать вручную или автоматически в зависимости от модели. Многие приборы оснащены датчиками влажности, реагируют на перепады давления и изменение температуры.

Бюджетные варианты восстановления воздухообмена

Повысить эффективность вентиляции можно с помощью простых и недорогих устройств.

Особенности разных видов оконных клапанов

Различают два вида клапанов:

  • с ручным регулированием;
  • с автоматическим регулированием.

Ручная регулировка заключается в установке специальной заслонки в одно из нескольких возможных положений. Эффективность таких диффузоров во многом зависит от действий пользователя. Автоматическое регулирование более продуктивно. Эти модели реагируют на изменение разницы давления внутри и снаружи помещения и меняют положение заслонки.

Пример: сильные порывы ветра. В этом случае разница давлений растет. Заслонка в диффузоре закрывается, предотвращая чрезмерный приток наружного воздуха.

Стеновая модель: устройство и монтаж

Модели, предназначенные для установки в стене, проигрывают оконным клапанам в популярности, но тоже довольно востребованы. Представляют собой цилиндрический корпус с декоративными панелями и системой фильтрации. Приборы размещают в наружной стене на высоте не менее 2 м от пола или над радиатором отопления. Прохладный воздух, поступающий в комнату через воздухозаборники, согревается теплым, который скапливается под потолком. В стандартной комплектации имеют теплоизоляцию, предотвращающую образование конденсата на клапане, и фильтр грубой очистки. Некоторые производители предлагают диффузоры с электронагревателем для предварительного нагрева воздуха, поступающего в комнату.

Бесканальная принудительная вентиляция

Бесканальная принудительная вентиляция — это бюджетный и эффективный способ организации воздухообмена в небольших помещениях.

Усовершенствованный стенной клапан

Модель расширенной комплектации имеет автоматическое управление, датчики давления, влажности и температуры. Поддерживают постоянное количество приточного воздуха. Оснащаются фильтрами глубокой очистки, которые удаляют взвешенную пыль, смог, пыльцу. Имеют встроенный нагревательный прибор и лаконичную декоративную панель.

Бризер — компактная вентустановка с климат-контролем

Бризеры — это «умные» и функциональные устройства с системой защиты воздуха от пыли, смога, вирусов и аллергенов. Монтируются в стену, имеют многоступенчатую систему очистки, включая HEPA-фильтры. Эффективно справляются с подачей воздуха в помещение от 40 до 80 м². Управляются с лицевой панели и пульта ДУ. Имеют встроенный вентилятор, ионизатор и нагреватель воздуха.

Кондиционеры с подачей свежего воздуха

Кондиционеры с подачей свежего воздуха заменяет или эффективно дополняет приточную вентиляцию для квартиры. Универсальное и многофункциональное оборудование. Стандартный кондиционер работает лишь с воздухом в помещении. Данная сплит-система имеет камеру подмеса свежего воздуха и трубопровод, обеспечивающий подачу.

Приточные канальные мульти-системы

Приточные канальные мульти-системы — это многофункциональные установки, которые позволяют эффективно восстанавливать теплопотери и управлять работой устройства в зависимости от параметров микроклимата в каждом помещении.

Принцип работы комплекса с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией для квартиры — это энергоэффективные установки, требующие значительных инвестиций, но окупающие себя в процессе эксплуатации.

Рекуператор — это устройство, позволяющее снизить тепловые потери при вентиляции помещений. Принцип работы рекуператора: нагревает свежий воздух, поступающий в дом, теплом вытяжного. Передача тепловой энергии происходит в теплообменнике. Приточный и вытяжной потоки не смешиваются.

VAV-система — вентиляция по потребностям

Аббревиатура VAV означает «переменный объем воздуха». Как это реализуется на практике? На приточно-вытяжной сети устанавливаются специальные заслонки. Каждый механизм оснащен приводом, электронной и измерительной системой, которая реагирует на перепад давления на приборе. Датчики контролируют влажность, концентрацию углекислого газа и температуру в каждой комнате. При изменении заданных параметров VAV-система eвеличивает или уменьшает объем воздуха в помещении. Данный принцип позволяет гибко управлять работой оборудования.

Нормативы для вентиляционных систем квартиры

При проектировании системы вентиляции жилых помещений следует учитывать положения СНиП 41-01-2003 и СП 60.13330.2016. Эти стандарты определяют минимальное количество воздуха (в м³), которое должно быть удалено в течение часа. Нормы строительного права содержат требования, которые применяются к каждой установке, независимо от принципа ее работы. Одинаково справедливы для устройств, работающих по естественному и механическому принципам.

Минимальные объемы необходимого воздухообмена:

  • 70 м³/час — кухня с газовой плитой;
  • 50 м³/час — кухня с электрической плитой;
  • 50 м³/час — ванная комната;
  • 30 м³/ч — отдельный санитарный узел;
  • 30 м³/ч — жилые комнаты, отделенных от кухни или ванной более чем двумя дверями или находящихся на другом этаже;
  • 15 м³/час — подсобные помещения без окон (кладовая, гардеробная).

Специалисты инженерной компании Qwent рекомендуется устанавливать на кухнях и в ванных комнатах вытяжные вентиляторы, способные удалять до 120 м³ загрязненного воздуха в час. В ночные часы можно снизить интенсивность вентиляции, но не более чем на 40% от требуемой нормы.

Какую приточную вентиляцию выбрать для квартиры

Выбор оборудования системы приточной вентиляции зависит от нескольких факторов:

  1. Размер и объем помещения.
  2. Сложность планировки.
  3. Количество людей, проживающих в квартире.
  4. Оборудование, выделяющее тепло (оргтехника, нагревательные приборы).

Если необходимо организовать приток локально, в одной небольшой комнате, можно установить оконный/стенной клапан или купить бризер. Если важен равномерный, регулярный воздухообмен во всех помещениях с контролем объема поступающего воздуха и эффективной очисткой, потребуется приточно-вытяжная установка.

Место и особенности монтажа

Как установить приточную вентиляцию в квартире расскажем подробнее. Диффузоры и приточные решетки следует устанавливать как можно дальше от входной двери. Наиболее эффективно использовать подачу воздуха в верхней зоне помещения. Такое расположение приточных и вытяжных элементов обеспечивает правильную циркуляцию воздуха. Если комнаты отличаются высотой потолков (например, наклонные чердаки) рекомендуется устанавливать приборы для приточной вентиляции в самой высокой точке. В помещениях с высотой потолков более 3 метров устройства должны располагаться в зоне присутствия людей. Неправильное расположение может привести к недостаточному притоку воздуха в вентилируемых помещениях. Монтаж вентиляции — это сложный процесс, поэтому рекомендуем обращаться к профессионалам.

Ответы на часто задаваемые вопросы

Как организовать приточную вентиляцию в квартире?

Хороший способ организовать дополнительный приток свежего воздуха — установить диффузоры. Небольшие вентиляционные устройства монтируются в окне или в стене. Устройства с гидроуправлением реагируют на избыточную влажность и закрывают окно при превышении показателя.Очистка вентиляционных решеток способна улучшить тягу до 60%. В результате воздух беспрепятственно попадает в вентиляционный канал. Также можно использовать гибридную вентиляцию. Заглушки дымохода повышают отрицательное давление в воздуховодах. Устройства используют энергию ветра, стабилизируют тягу в дымоходе и работают как вращающиеся вытяжки. Недостаток: эффективны только тогда, когда дует ветер. Проверить приточную вентиляцию в квартире можно, например, вызвав специалиста с профессиональным оборудованием.

Проблема неэффективной естественной вентиляции устраняется с помощью вытяжных вентиляторов с электроприводом. Их монтируют на входе в вентиляционный канал вместо вентиляционной решетки или в самом воздуховоде. На эффективность работы вентилятора большое влияние оказывают длина и гладкость воздуховода, от которых зависит сопротивление воздушному потоку. В помещениях без воздуховодов вентиляторы монтируются в стене или в окне. Конструкция клапана предотвращает попадание насекомых в комнату и сквозняки.

Как работает приточная вентиляция в квартире?

Свежий воздух поступает в помещение через систему воздуховодов, открытые окна, негерметичные соединения. Если система вентиляции в квартире работает по гравитационному принципу, движение воздушных масс происходит из-за разницы температур и силы тяжести. В установках с механическим побуждением скорость движения потока задает вентилятор с электроприводом.

Зачем нужна приточная вентиляция в квартире?

Регулируемый приток свежего воздуха обязателен для всех жилых помещений. Это требование закреплено в СНиП и своде строительных правил. Нерегулярные проветривания не способны обеспечить качественную циркуляцию воздушных масс. Результат: головные боли, плохое самочувствие, риск простудных заболеваний, ослабленный иммунитет, неспособность к концентрации, низкая продуктивность.

Какие задачи решает приточка?

Приточная вентиляция обеспечивает регулярный приток свежего воздуха в помещение. Современные установки оснащены многоступенчатой системой фильтрации. Предусмотрена возможность установки канальных охладителей или нагревателей. Механическая вентиляция с рекуперацией отвечает за циркуляцию и нагрев свежего воздуха теплом отработанного. Процесс рециркуляции происходит в теплообменнике. Система оптимальна для холодного климата с разницей температур в 15°C между улицей и помещением.

Вывод

Приточная вентиляция для квартиры — важный элемент жилого помещения. Эффективно работающая система воздухообмена в квартире положительно влияет на наше самочувствие, качество отдыха, сопротивляемость заболеваниям. Регулярный приток свежего воздуха удаляет избытки углекислого газа, осушает помещение и делает микроклимат по-настоящему комфортным.

Вытяжка в квартире через отверстие в стене: вывод вентиляции на улицу

Вентиляция через стену

  • admin
  • Стройка и ремонт
  • 0

Вытяжная и приточная вентиляция

Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах — залах и спальнях, но также и в подсобных помещениях — санузлах и кухнях.

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.

Вытяжная-приточная вентиляция

Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.

Это важно! Проверить эффективность работы вашей внутридомовой вентиляции достаточно просто: следует лишь поднести к решётке зажженную зажигалку или спичку. Если огонёк активно втягивается внутрь решётки, значит с вытяжкой всё нормально, в противном случае огонь горит ровно, либо отклоняется чуть заметно.

К чему приводит плохо работающая вентиляция в квартире

С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.

Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.

Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

  • Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
  • Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
  • Влажная, затхлая атмосфера — идеальная среда для размножения множества болезнетворных микроорганизмов.

Обратите внимание! Недействующая или отсутствующая вентиляция неизбежно сказывается на здоровье и ежедневном самочувствии жильцов дома, прежде всего детей и пожилых людей.

Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.

Варианты организации приточной вентиляции

Увеличить приток воздуха в квартиру можно естественным или принудительным способом.

Естественная приточная вентиляция организовывается посредством клапанов, вставляемых в окна, балконные двери или непосредственно в стену дома через вентиляционное отверстие:

  • Оконный клапан вставляется в пластиковые окна либо на этапе изготовления, либо врезается специалистами уже в имеющиеся оконные рамы и позволяет обеспечить доступ воздуха через герметично закрывающиеся створки.
  • Стеновой клапан монтируется в специально проделанном технологическом вентиляционном отверстии в стене. На отечественном рынке строительных материалов имеются многочисленные варианты стеновых клапанов, предназначенных для естественной вентиляции. Конструкционно они состоят из трубы с теплоизоляцией, наружной защитной решетки и фильтра, регулятора объема притока воздуха. Регулятор позволяет простым поворотом увеличивать приток наружного воздуха в теплое время, либо снижать его до минимума зимой или в дождливую погоду.

Обратите внимание! Чтобы установить стенной клапан потребуется просто проделать отверстие в стене, достаточное по диаметру.

Принудительные приточные вентиляционные приспособления более многочисленны и разнообразны. Отличительная их черта — наличие вентилятора, создающего принудительный приток воздуха через вентиляционное отверстие. Устройства делятся на несколько видов:

  • Механические вентиляционные устройства. Представляют те же стенные фильтры, только снабженные внутри вентилятором, подключенным к электропитанию. В случае необходимости они снабжаются подогревом внешнего воздуха и фильтрами для его очистки. Оконный вентилятор
  • Бризеры. Эти установки представляют собой готовый механизм, снабженный вентилятором принудительного нагнетания и фильтром тонким очистки, позволяющим задерживать не только крупный мусор, но и пыль, пыльцу, и т. д. Бризер
  • Приточные воздуховоды. Самая сложная конструкция, состоящая из разветвленной системы рукавов. Позволяет распределить свежий воздух по всем комнатам квартиры. Воздуховоды прокладываются под потолком и маскируются подвесными потолками или декоративными коробами. Нагнетание воздуха производится вентиляционными установками, монтируемыми близ входных отверстий.

Выбор того или иного варианта производится исходя из объемов проветриваемого помещения, финансовых возможностей заказчика и прочих нюансов.

Особенности сооружения вытяжной и приточной вентиляции в стене

При самостоятельной установке вентсистемы в квартире, следует особое внимание уделить расчету ее производительности. Согласно положениям СНиП, для жилья нормы воздухообмена составляют:

  1. В расчете на 1 м² жилплощади в час должно поступать не меньше 3 кубометров свежего воздуха. Соответственно, аналогичное количество отработанного воздуха за час должно удаляться изнутри.
  2. На каждого жильца должно приходится не менее 30 м³ притока свежего воздуха ежечасно.
  3. На кухнях с электрическими варочными плитами норма воздухообмена — 60 кубометров воздуха в час. Для кухонных помещений, где в качестве энергоносителя используют магистральный газ или газовые баллоны, этот показатель составляет уже 90 м³ в час.
  4. Для ванных комнат норматив воздухообмена — 25 м3, для туалетов — 50 кубометров.

Выбирать место для отверстия в стене следует с учетом ряда факторов. Приточный клапан или бризер должен стоять как можно дальше от вытяжного отверстия. В таком случае появляется возможность охватить потоком воздухообмена все уголки помещений, избежать образования мертвых зон с застоявшимся воздухом.

Внимание! Если и вытяжное, и приточное отверстие находятся в одной комнате, то приточное следует располагать вблизи пола, на высоте 10-20 см. Этим создается естественная вентиляция в помещении за счет перепада высоты.

Также следует учитывать, что в холодное время года через приточное отверстие в квартиру с улицы будет поступать холодный воздух. Поэтому не рекомендуется устанавливать клапаны в детских комнатах, спальнях или гостиных — в тех помещениях, где жильцы проводят больше всего времени.

Лучше, если отверстие сделано в каком-нибудь техническом помещении (кухня, санузел, кладовка). Если это невозможно сделать в связи с особенностями внутренней архитектуры квартиры, то приточные клапаны рекомендуется снабдить воздухонагревателями.

Как сделать сквозное отверстие в стене

Чтобы не устанавливать в приточный клапан воздухонагреватель отверстие для него можно проделать за отопительным радиатором, если такое возможно с технической точки зрения. Такой вариант выполним, если отопительная батарея легко снимается, или квартира находится на первом этаже.

Например, она снабжена кранами для перекрытия воды, а трубы с теплоносителем крепятся к ней при помощи резьбового соединения, а не сваркой.

Расчет диаметра приточного воздуховода делается исходя из нормативов СНиП. Вентканал естественной приточной вентиляции способен обеспечивать в среднем поступление в квартиру порядка 30 м³ свежего воздуха извне. Пробить отверстие в стене можно при помощи перфоратора или небольшого электрического отбойного молотка.

Наиболее просто это сделать в кирпичной стене благодаря невысокой сопротивляемости кирпичной кладки перфоратору.

Гораздо сложнее делать отверстие в стене, состоящей из монолитного бетона. Помимо того, что бетон сам по себе гораздо прочнее кирпича, внутри монолита обычно проходит металлический каркас. В этом случае отверстие придётся долбить отбойным молотком или мощным перфоратором, а арматуру срезать болгаркой или перекусывать гидравлическими кусачками.

С помощью ударного приспособления:

Сухое сверление:

Специальное приспособление для сверление:

Источник: https://TopVentilyaciya.ru/ventilyaciya/otverstie-v-stene.html

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по устроенным в строительных конструкциях вентиляционным каналам.

Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Регулярное обновление воздушной массы, происходящее естественным образом через неплотное прилегание оконных створок и дверных полотен, а также путем проветривания, формирует оптимальный для жизнедеятельности микроклимат, удаляет избыток влаги, углекислоту и прочие вредные токсичные вещества

Неправильный воздухообмен в доме – проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Вентиляционные приточные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно.

Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

Отсутствие вентиляции или неправильная ее организация опасна не только для жизни людей. Конденсирующаяся на поверхностях влага, не устраненная в результате вентилирования, становится причиной преждевременного выхода из строя конструкций, коммуникаций, отделки

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи.

В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Застоявшийся затхлый воздух и излишне влажная среда способствуют расселению грибковых колоний, угрожающих проживающим серьезными заболеваниями и разрушением стройматериалов (+)

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности.

В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью (+)

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент – уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

  • фланца;
  • заслонки;
  • декоративной решетки.

Круглый фланец – это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции – заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Установка осевого вентилятора для вытяжного типа вентиляции производится по единой для всех систем схеме:

Галерея изображений Фото из Шаг 1: Покупка вытяжного вентилятора Шаг 2: Подводка электролинии к устройству Шаг 3: Отметка точек для крепления корпуса прибора Шаг 4: Сверление отверстия для дюбелей крепежа Шаг 5: Фиксация нижней части корпуса вентилятора Шаг 6: Подключение вентилятора к проводке Шаг 7: Установка защитно-декоративной панели Потолочный вариант установки вентилятора

Такой вентилятор часто монтируют в санузлах, ванных комнатах.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях.

Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель – скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.

Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.

Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку – с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

  • М – необходимая мощность вентилятора;
  • О – объем помещения, в котором будет установлено устройство;
  • В – повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.

Этот показатель должен составлять:

  • для отдельного туалета – 8;
  • для кухни – 15;
  • для ванной комнаты или совмещенного санузла – 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Отверстие для вытяжного клапана лучше всего делать в верхней части наружной стены, такая позиция способствует эффективному отведению отработанного воздуха

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная.

Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Диаметр и форма отверстия в стене для установки вытяжного клапана должны соответствовать характеристикам вентилятора, которым комплектуется устройство

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Для сверления толстых стен при монтаже вытяжного клапана принудительной вентиляции можно арендовать аппарат колонкового бурения, который может справиться практически с любым материалом

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ.

После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид.

Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала. Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан.

Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Конструкция вытяжной вентиляции должна быть герметичной, поэтому после установки основных элементов устройства щели необходимо задуть монтажной пеной

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно.

Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете, ванной электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

Вытяжной вентилятор закрепляют на стене с помощью дюбелей, которые входят в комплект, а затем закрывают специальной решеткой

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора.

Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Выводы и полезное видео по теме

Подробно процесс монтажа вентилятора и обратного клапана через стену описан в этом видеоматериале:

Здесь продемонстрирована работа высокомощного вытяжного вентилятора с обратным клапаном. Устройство отличается повышенной прочностью и низким уровнем шума во время работы:

Вытяжная вентиляция – необходимый элемент для нормального воздухообмена в доме. Если она установлена правильно, то в жилых помещениях будет поддерживаться нормальная влажность и благоприятный для здоровья людей микроклимат.

Источник: https://sovet-ingenera.com/vent/montazh/vytyazhnaya-ventilyaciya-cherez-stenu-na-ulicu.html

Обилие герметичных пластиковых окон в квартирах и домах сделали проблему вентилирования жилых помещений актуальной как никогда ранее. Но обеспечить жилище притоком свежего воздуха — это решение только части задачи. Чтобы создать в доме пригодный для жизни микроклимат, нужно позаботиться и о правильном удалении отработанных воздушных масс. Отличным выходом может стать вытяжная вентиляция через стену на улицу.

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по специальным вентиляционным каналам. Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Как устроено такое изделие

Обычный вытяжной клапан состоит из трех основных частей:

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Как выбрать подходящий вариант

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с. Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Вытяжная вентиляция в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются специальные модели вытяжных клапанов с вентилятором, который вставляют в специальную муфту. Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство. Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

При расчетах обычно пользуются простой формулой:

  • М — необходимая мощность вентилятора;
  • О — объем помещения, в котором будет установлено устройство;
  • В — повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения. Этот показатель должен составлять:

  • для отдельного туалета — 8;
  • для кухни — 15;
  • для ванной комнаты или совмещенного санузла — 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная. Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ. После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид. Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала.

Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан. Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно. Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора. Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Вытяжная вентиляция через стену на улицу: вытяжной клапан
Для чего нужна вытяжная вентиляция. Установка клапана в стене. Рекомендации по выбору подходящей модели. Порядок монтажа. Фото и видео.

Источник: https://luchiefasady.ru/vyityazhnaya-ventilyatsiya-cherez-stenu-na-ulitsu.html

особенности и как правильно сделать

В современных квартирах деревянные оконные и дверные конструкции все чаще заменяются герметичными пластиковыми, что приводит к нарушению циркуляции воздуха в помещении. Решением проблемы может стать организация приточно-вытяжной вентиляции через сквозное вентиляционное отверстие в стене. Главная задача этого отверстия – обеспечить приток свежего воздуха с улицы.

Алмазное сверление

Содержание статьи

  • Вытяжная и приточная вентиляция
  • К чему приводит плохо работающая вентиляция в квартире
  • Варианты организации приточной вентиляции
  • Особенности сооружения вытяжной и приточной вентиляции в стене
  • Как сделать сквозное отверстие в стене

Вытяжная и приточная вентиляция

Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах – залах и спальнях, но также и в подсобных помещениях – санузлах и кухнях.

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.

Вытяжная-приточная вентиляция

Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.

Это важно! Проверить эффективность работы вашей внутридомовой вентиляции достаточно просто: следует лишь поднести к решётке зажженную зажигалку или спичку. Если огонёк активно втягивается внутрь решётки, значит с вытяжкой всё нормально, в противном случае огонь горит ровно, либо отклоняется чуть заметно.

К чему приводит плохо работающая вентиляция в квартире

С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.

Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.

Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

  • Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
  • Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
  • Влажная, затхлая атмосфера – идеальная среда для размножения множества болезнетворных микроорганизмов.

Обратите внимание! Недействующая или отсутствующая вентиляция неизбежно сказывается на здоровье и ежедневном самочувствии жильцов дома, прежде всего детей и пожилых людей.

Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.

Варианты организации приточной вентиляции

Увеличить приток воздуха в квартиру можно естественным или принудительным способом.

Естественная приточная вентиляция организовывается посредством клапанов, вставляемых в окна, балконные двери или непосредственно в стену дома через вентиляционное отверстие:

  • Оконный клапан вставляется в пластиковые окна либо на этапе изготовления, либо врезается специалистами уже в имеющиеся оконные рамы и позволяет обеспечить доступ воздуха через герметично закрывающиеся створки.
  • Стеновой клапан монтируется в специально проделанном технологическом вентиляционном отверстии в стене. На отечественном рынке строительных материалов имеются многочисленные варианты стеновых клапанов, предназначенных для естественной вентиляции. Конструкционно они состоят из трубы с теплоизоляцией, наружной защитной решетки и фильтра, регулятора объема притока воздуха. Регулятор позволяет простым поворотом увеличивать приток наружного воздуха в теплое время, либо снижать его до минимума зимой или в дождливую погоду.

Обратите внимание! Чтобы установить стенной клапан потребуется просто проделать отверстие в стене, достаточное по диаметру.

Принудительные приточные вентиляционные приспособления более многочисленны и разнообразны. Отличительная их черта – наличие вентилятора, создающего принудительный приток воздуха через вентиляционное отверстие. Устройства делятся на несколько видов:

  • Механические вентиляционные устройства. Представляют те же стенные фильтры, только снабженные внутри вентилятором, подключенным к электропитанию. В случае необходимости они снабжаются подогревом внешнего воздуха и фильтрами для его очистки.

    Оконный вентилятор

  • Бризеры. Эти установки представляют собой готовый механизм, снабженный вентилятором принудительного нагнетания и фильтром тонким очистки, позволяющим задерживать не только крупный мусор, но и пыль, пыльцу, и т.д.

    Бризер

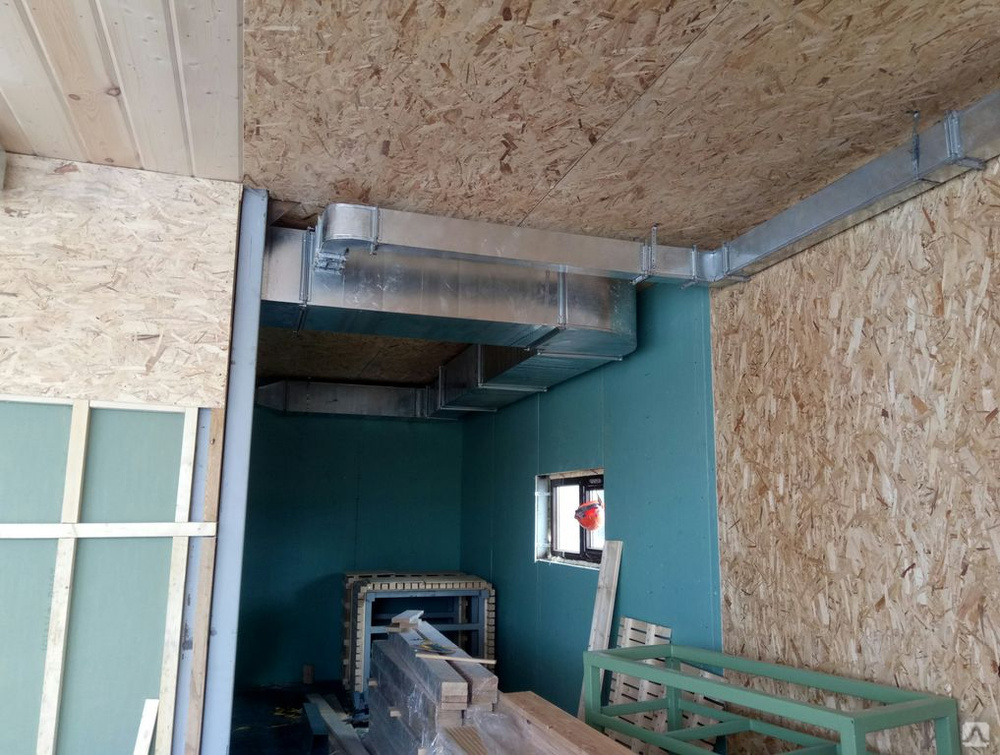

  • Приточные воздуховоды. Самая сложная конструкция, состоящая из разветвленной системы рукавов. Позволяет распределить свежий воздух по всем комнатам квартиры. Воздуховоды прокладываются под потолком и маскируются подвесными потолками или декоративными коробами. Нагнетание воздуха производится вентиляционными установками, монтируемыми близ входных отверстий.

Выбор того или иного варианта производится исходя из объемов проветриваемого помещения, финансовых возможностей заказчика и прочих нюансов.

Особенности сооружения вытяжной и приточной вентиляции в стене

При самостоятельной установке вентсистемы в квартире, следует особое внимание уделить расчету ее производительности. Согласно положениям СНиП, для жилья нормы воздухообмена составляют:

  1. В расчете на 1 м² жилплощади в час должно поступать не меньше 3 кубометров свежего воздуха. Соответственно, аналогичное количество отработанного воздуха за час должно удаляться изнутри.
  2. На каждого жильца должно приходится не менее 30 м³ притока свежего воздуха ежечасно.
  3. На кухнях с электрическими варочными плитами норма воздухообмена – 60 кубометров воздуха в час. Для кухонных помещений, где в качестве энергоносителя используют магистральный газ или газовые баллоны, этот показатель составляет уже 90 м³ в час.
  4. Для ванных комнат норматив воздухообмена – 25 м3, для туалетов – 50 кубометров.

Выбирать место для отверстия в стене следует с учетом ряда факторов. Приточный клапан или бризер должен стоять как можно дальше от вытяжного отверстия. В таком случае появляется возможность охватить потоком воздухообмена все уголки помещений, избежать образования мертвых зон с застоявшимся воздухом.

Внимание! Если и вытяжное, и приточное отверстие находятся в одной комнате, то приточное следует располагать вблизи пола, на высоте 10-20 см. Этим создается естественная вентиляция в помещении за счет перепада высоты.

Также следует учитывать, что в холодное время года через приточное отверстие в квартиру с улицы будет поступать холодный воздух. Поэтому не рекомендуется устанавливать клапаны в детских комнатах, спальнях или гостиных – в тех помещениях, где жильцы проводят больше всего времени.

Лучше, если отверстие сделано в каком-нибудь техническом помещении (кухня, санузел, кладовка). Если это невозможно сделать в связи с особенностями внутренней архитектуры квартиры, то приточные клапаны рекомендуется снабдить воздухонагревателями.

Как сделать сквозное отверстие в стене

Чтобы не устанавливать в приточный клапан воздухонагреватель отверстие для него можно проделать за отопительным радиатором, если такое возможно с технической точки зрения. Такой вариант выполним, если отопительная батарея легко снимается, или квартира находится на первом этаже.

Например, она снабжена кранами для перекрытия воды, а трубы с теплоносителем крепятся к ней при помощи резьбового соединения, а не сваркой.

Расчет диаметра приточного воздуховода делается исходя из нормативов СНиП. Вентканал естественной приточной вентиляции способен обеспечивать в среднем поступление в квартиру порядка 30 м³ свежего воздуха извне. Пробить отверстие в стене можно при помощи перфоратора или небольшого электрического отбойного молотка.

Наиболее просто это сделать в кирпичной стене благодаря невысокой сопротивляемости кирпичной кладки перфоратору.

Гораздо сложнее делать отверстие в стене, состоящей из монолитного бетона. Помимо того, что бетон сам по себе гораздо прочнее кирпича, внутри монолита обычно проходит металлический каркас. В этом случае отверстие придётся долбить отбойным молотком или мощным перфоратором, а арматуру срезать болгаркой или перекусывать гидравлическими кусачками.

С помощью ударного приспособления:

Сухое сверление:

Специальное приспособление для сверление:

Рассверливание нескольких отверстий по кругу:

Вентиляционные отверстия в многоквартирных домах

Настройте свою погоду

Укажите свое местоположение:

Введите город и штат или почтовый индекс

По мере того, как многоквартирные дома становятся выше, а их жилая вместимость увеличивается, надлежащая вентиляция продолжает оставаться постоянной проблемой. Владельцы и арендаторы стремятся стать более энергоэффективными, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда сталкиваются с риском переноса воздуха из одной квартиры в другую, поэтому несвежий воздух постоянно рециркулируется. Существует также появление наружного воздуха с загрязняющими веществами, поступающими внутрь и ухудшающими качество воздуха в доме.

Важно понимать, как работают вентиляционные системы в многоквартирных домах, и как можно использовать эти знания для устранения некачественного воздуха и необычных или отвлекающих запахов.

Схема вентиляции в многоквартирных домах

Вентиляционные системы в многоквартирных домах, как правило, располагаются тремя основными способами: естественная вентиляция, механическая вентиляция и смешанная вентиляция.

Естественная вентиляция

Естественная вентиляция заключается в открытии окон и дверей в вашей квартире. Открытие окон позволяет выйти спертому воздуху и войти свежему снаружи. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через негерметичные пространства.

Естественная вентиляция практически бесплатна, свежий воздух легко подается в дом и не требует длительных процедур технического обслуживания. Недостатком естественной вентиляции является то, что из квартир выходит контролируемый климатом воздух, а влажность не регулируется. Это может привести к дискомфорту в квартире, если наружный воздух спертый или загрязненный.

Механическая вентиляция

Механическая вентиляция предполагает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха с климат-контролем в доме также регулируется системами механической вентиляции. Система вентиляции и кондиционирования вашей квартиры включает в себя механическую вентиляционную систему.

Механическая вентиляция улучшает качество воздуха в помещении, контролируя влажность и поток наружного воздуха. При правильном использовании они также могут помочь достичь энергоэффективности. Проблемы механической вентиляции включают увеличение затрат и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание естественной и механической вентиляции. Приточные воздухозаборники используются для подачи воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор. Вентилятор повышает давление воздуха и подает его в остальную часть здания. Затем вытяжные вентиляторы в потолке используются для удаления старого, спертого воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить количество аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция многоквартирного дома может подвергать жильцов воздействию влажного воздуха, загрязняющих веществ и аллергенов. Это может сделать пребывание в вашей квартире нездоровым и менее комфортным. Кроме того, в многоквартирных домах часто проживают жильцы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привносить нежелательные запахи из одного помещения в дома других.

Коридоры обычно представляют собой обычное место для появления нежелательных запахов, где изменения давления в здании имеют тенденцию подавать воздух из отдельных блоков в коридоры. Затем этот воздух может поступать через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах возникает и из-за того, что воздуховоды давно не чистились. Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Самодельные стратегии для лучшей вентиляции дома

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучший приток воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение плохого качества воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух циркулировал по всей квартире. Это также предотвратит скопление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по всему дому, особенно во влажную погоду.

Как можно чаще проветривайте дом, открывая окна 3 раза в день. Это позволяет выгнать спертый воздух и впустить свежий воздух в помещение.

Проектирование здания и надлежащая вентиляция

Арендаторы также должны знать, как дизайн их многоквартирных домов может повлиять на надлежащую вентиляцию. Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее проветривать. Удостоверьтесь, что такие здания правильно разделены между этажами. Герметичные здания также должны иметь надлежащие механические системы вентиляции, поскольку естественный поток воздуха ограничен.

Квартиры с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поток свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов из одной квартиры в другую.

Примечание для читателей: если вы покупаете что-то по одной из наших партнерских ссылок, мы можем получить комиссию.

Где в квартирах вентилируются вентиляторы для ванных комнат – HVAC-BUZZ

С увеличением высоты и жилой площади многоквартирных домов возрастает и проблема надлежащей вентиляции. Риск переноса спертого воздуха и запаха между квартирами является серьезной проблемой, особенно в ванных комнатах.

Таким образом, лучший способ избежать неприятных ситуаций – это понять, как работают системы вентиляции в многоквартирных домах, и использовать эти знания для подавления запахов.

В многоквартирных домах проживает разнообразная группа арендаторов различного происхождения, возраста и занятий. Существует множество ежедневных действий, таких как принятие душа и курение, которые могут привести к тому, что ненужные запахи будут проникать из одной ванной комнаты в чужой дом. Если вам интересно узнать, о чем следует помнить, продолжайте читать, пока мы выясняем, куда вентилируются ваши вентиляторы в ванной.


Вентиляторы для ванных комнат выпускаются наружу. Однако выхлопы отдельных вентиляторов обычно подключаются перед выходом из здания. В большинстве случаев имеется заслонка, которая не дает воздуху из одной ванной комнаты попасть в соседнюю квартиру.

Подключены ли квартирные вентиляционные отверстия?

В большинстве случаев квартирные дефлекторы имеют общую вентиляционную шахту. Однако они разделены заслонками, которые препятствуют перемещению воздуха между квартирами. Это похоже на вентиляцию ванных комнат в отелях, хотя есть некоторые ключевые отличия.

Если, конечно, заслонка герметична. Если вы чувствуете странные запахи, исходящие из вентиляционных отверстий, рекомендуется заменить заслонку.

Я рекомендую амортизаторы бесконечности переменного тока (ссылка на Amazon) . Используются качественные резиновые уплотнения для предотвращения шума и утечки воздуха.  У них есть демпферы от 4 до 8 дюймов, подходящие для большинства применений.

Вот полезное руководство , если вы хотите узнать больше о вентиляционных заслонках.

Как работает вентиляция квартиры?

Все жилые здания требуют адекватной вентиляции для обеспечения циркуляции воздуха, удаления запахов и контроля влажности. Он бывает двух видов – естественная вентиляция и механическая вентиляция.

Открытие окон и дверей в квартире для удаления спертого воздуха и поступления свежего воздуха с улицы называется естественной вентиляцией .

Связанный артикул : Как использовать вентилятор для ванной комнаты для вентиляции любого помещения, которое окрашивается

Напротив, использование такого оборудования, как вентиляторы, вентиляционные отверстия и воздуховоды, для управления вышеупомянутым процессом называется механической вентиляцией . В большинстве многоквартирных жилых домов (MURB) установлены системы HVAC, которые проходят через учреждение и регулируют этот процесс. Забор и распределение воздуха поддерживаются воздуховодами и многочисленными вентиляционными отверстиями, которые являются частью этой системы.

Вдоль стен вашей квартиры вы найдете множество отверстий, закрытых металлическими пластинами. Это вентиляционные отверстия, предназначение которых состоит в том, чтобы воздух входил и выходил из воздуховодов. Сеть воздуховодов, проходящая через квартиру, направляет воздух, поступающий из вентиляционных отверстий, в центральную или вытяжную установку.

Интересно, что существуют еще две подкатегории механических систем вентиляции. Это централизованные системы или разделенные системы.

Обычно средние и высотные жилые дома, построенные после 1960-х годов, имеют центральную систему вентиляции. Один из способов определить, есть ли в вашем многоквартирном доме централизованная система вентиляции, — это проверить наличие нескольких вытяжных вентиляторов на крыше. Эти вентиляторы соединены с решетками в отдельных квартирах через вертикальные шахты или воздуховоды, обслуживающие квартиры под ними.

Квартиры в таких зданиях состоят из нескольких вентиляторов, которые вытягивают воздух из ванных комнат, кухонь или и тех, и других. Воздух поступает в общую шахту, которая направляется в несколько квартир. Они чрезвычайно эффективны для вытягивания воздуха из ванных комнат, которые обычно являются помещениями с высокой влажностью и источниками запаха.

На рис. 1 показаны распространенные конфигурации централизованных вытяжных вентиляторов в квартирах.

Источник: Руководство по оценке и модернизации многоквартирных домов, 2016 г.

Слева изображен вытяжной вентилятор, обслуживающий кухню и ванную комнату в многоквартирных домах. Справа — иллюстрация вытяжного вентилятора, обслуживающего ванные комнаты спиной к спине.

Поскольку квартиры в здании имеют одинаковую планировку, весьма вероятно, что у них есть несколько общих вещей. Поэтому да, проживание в квартире означает, что ваши ближайшие соседи находятся буквально по соседству, потому что вентиляционные отверстия по квартирам обычно соединяются через общую шахту, которая, в свою очередь, является частью централизованной системы вентиляции.

Хотите знать, почему из вашего вентилятора в ванной капает вода? Я написал статью о наиболее вероятных причинах и о том, что с ними делать.

Может ли дым проходить через вентиляционные отверстия?

В каждом здании контроль температуры воздуха и расхода воздуха являются основными функциями системы HVAC. Он не предназначен для удаления запахов. Бывают случаи, когда люди, проживающие в квартирах, замечают, что воздух, выходящий из их вентиляционных отверстий, сильно пахнет дымом.

Это может быть связано с тем, что центральная система вентиляции не была спроектирована и изготовлена ​​наилучшим образом и, следовательно, не работает должным образом. Может быть несколько недостатков, которые могут привести к этому.

Иногда вся система не была тщательно спроектирована или некоторые части системы были сконструированы некачественно. Например, амортизаторы могут быть установлены под неправильным углом или просто неисправны.

Таким образом, если кто-то хочет незаметно курить в помещении, могут произойти две вещи: дым может распространиться в другие части комнаты, уведомив об этом соседей по комнате или членов семьи, или дым может попасть в другие помещения квартиры, вызывая дискомфорт у соседей.

В первом случае, если кто-то курит в какой-либо комнате с вытяжкой, система вентиляции и кондиционирования будет распространять дым внутри системы и по всей квартире. В краткосрочной перспективе дым попадет в вентиляционное отверстие и может попасть в другую комнату через неисправную заслонку.

Один из способов избавиться от запаха дыма, распространяющегося из вашей квартиры, — это установить угольный фильтр (ссылка на Amazon) перед воздуховодом. Этот лист с Amazon представляет собой большой лист, который можно разрезать до размера, подходящего для любого воздуховода. Попробуйте наслоить много листов, чтобы увеличить эффективность фильтра.

Важно помнить, что фильтр необходимо регулярно заменять, чтобы он был эффективным.

В долгосрочной перспективе дым будет задерживаться в недоступных частях вентиляционных отверстий, включая, помимо прочего, змеевики конденсатора, расположенные дальше по системе. В конце концов, этот запах может становиться более выраженным каждый раз, когда включается кондиционер или печь, поскольку воздух выдувает химические вещества обратно внутрь.

Вот 8 альтернативных способов сохранить свежесть в ванной!

Хотя вы можете свести к минимуму этот эффект, регулярно вытирая пыль и пылесося, полностью избавиться от него может быть чрезвычайно сложно.

Во втором случае существует множество путей перехода дыма из одной квартиры в другую соседнюю. Это может быть через вентиляционные отверстия, трубы, щели в изоляции, электрические розетки, потолочные светильники, окна, двери и т. д. В большинстве случаев именно вентиляционные отверстия являются причиной распространения дыма.

Это связано с тем, что вентиляционные отверстия соединены между собой через общую систему ОВКВ. Если в обеих квартирах установлены вентиляторы в ванных комнатах, то дым из вашей квартиры может подниматься вверх по общему воздуховоду в квартиру наверху и попадать в ванную комнату, если ее вентилятор выключен.

Аналогичным образом, в случае сильного порыва ветра дым из выхлопной трубы может попасть в ванную комнату внизу. Поэтому вентиляторы для ванных комнат печально известны тем, что дым попадает в другие помещения.

Аналогично ситуации, когда дым задерживается в вентиляционных отверстиях и каналах внутри квартиры, дым и остаточные запахи могут оставаться и в общей шахте. Кроме того, пыль и ворсинки могут поглощать запах сигарет, заставляя его дольше оставаться и распространять его по системе, особенно всякий раз, когда одно устройство включает вентилятор в ванной.

Большую часть этих проблем можно предотвратить, установив обратный клапан, который уже должен быть установлен, но если есть проблема с клапаном, через вентилятор может идти запах дыма.

Поможет ли вентилятор в ванной избавиться от дыма

Вентилятор в ванной будет вытягивать сигаретный дым из дома.

Несмотря на то, что вентиляторы в ванных комнатах часто располагаются на потолке, это затрудняет нахождение рядом с вентилятором.

дальше подальше от вентилятора дальше дым рассеется. Если он соприкасается с влажными полотенцами, дым от сигарет имеет тенденцию задерживаться на них, и некурящие его заметят.

Старайтесь курить, как можно ближе к вентилятору, чтобы дым не распространялся по ванной комнате.

Еще одна вещь, о которой следует помнить, это место, где заканчивается вентиляционным отверстием. Воздуховод может вести либо на крышу или стена здания.

Если воздуховод находится на стене здания, существует очень высокий риск того, что дым попадет в другую квартиру/комнату через открытое окно.

С этим можно справиться с помощью угольного фильтра, который я рекомендовал ранее. Но он не уберет весь запах.

Будет ли пахнуть, если я буду курить в ванной?

Простой ответ – да. Сказав это, есть способы максимально уменьшить или скрыть запах. Большинство курильщиков ищут убежища в своих ванных комнатах, потому что здесь больше способов скрыть запах, чем в других частях квартиры.

Важно иметь в виду, что обоняние курильщиков по сравнению с пассивным курением значительно снижено. Особенно по сравнению с некурящими, которые имеют более высокую способность обнаруживать запах дыма. Таким образом, эмпирическое правило заключается в том, чтобы быть особенно осторожным, даже если вы курите в ванной, что безопаснее по сравнению с этим.

Есть три вещи, которые могут быть полезными союзниками для курильщиков: вентиляторы для ванных комнат, окна и вентиляционные отверстия. При правильном использовании они могут помочь уменьшить запах дыма.

Во-первых, окно и вентилятор в ванной можно использовать вместе для создания всасывания. Если вентилятор достаточно мощный и окно чуть-чуть приоткрыто, то дым можно вытолкнуть из собственного блока.

Во-вторых, проверьте, оборудована ли ваша ванная комната вентиляционным отверстием с небольшим металлическим рычагом, который скользит вперед и назад. Если да, вы можете использовать это, чтобы открыть или закрыть вентиляционное отверстие. Вы должны закрыть вентиляционное отверстие перед курением с помощью рычага. Для дополнительной защиты приклейте к вентиляционному отверстию полиэтиленовый пакет или лист бумаги.

Некоторые курильщики также стараются заткнуть щель в нижней части двери ванной мокрым полотенцем. Таким образом можно создать закрытый блок, из которого дым может выходить только через вентилятор или оконную решетку.

Однако имейте в виду, что вы все равно рискуете, что запах витает вокруг, а дым поднимается вверх к вашим соседям через систему вентиляции и кондиционирования.

Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.

Вентиляция всего дома | Министерство энергетики


Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии.

Сравнение систем вентиляции всего дома

Система вентиляции

Плюсы

Минусы

Выхлоп

  • Относительно недорогой и простой в установке
  • Хорошо работают в холодном климате.
  • Может втягивать загрязняющие вещества в жилые помещения
  • Не подходит для жаркого влажного климата
  • Частично полагаться на случайную утечку воздуха
  • Может увеличить затраты на отопление и охлаждение
  • Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду
  • Может вызывать обратную тягу в устройствах сжигания.

Поставка

  • Относительно недорогой и простой в установке
  • Обеспечивают лучший контроль, чем выхлопные системы
  • Свести к минимуму загрязняющие вещества извне жилых помещений
  • Предотвращение обратной тяги дымовых газов от каминов и приборов
  • Позволяет фильтровать пыльцу и пыль в наружном воздухе
  • Разрешить осушение наружного воздуха
  • Хорошо работают в жарком или смешанном климате.
  • Может вызывать проблемы с влажностью в холодном климате
  • Не смягчает и не удаляет влагу из поступающего воздуха
  • Может увеличить затраты на отопление и охлаждение
  • Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду.

Сбалансированный

  • Подходит для любого климата
  • Установка и эксплуатация могут стоить дороже, чем вытяжные или приточные системы
  • Не смягчает и не удаляет влагу из поступающего воздуха
  • Может увеличить затраты на отопление и охлаждение.

Вентиляторы с рекуперацией энергии и тепла

  • Снижение затрат на отопление и охлаждение
  • Доступны как небольшие настенные или оконные модели, так и системы центральной вентиляции
  • Экономичен в климатических условиях с суровыми зимами или летом и высокими затратами на топливо.
  • Установка может стоить дороже, чем другие системы вентиляции
  • Может оказаться нерентабельным в мягком климате
  • Может быть трудно найти подрядчиков с опытом и знаниями для установки этих систем
  • Требуется защита от замерзания и замерзания в холодном климате
  • Требуют большего обслуживания, чем другие системы вентиляции.
Системы вытяжной вентиляции

Системы вытяжной вентиляции работают путем сброса давления в вашем доме. Система выпускает воздух из дома, в то время как добавочный воздух проникает через неплотности в оболочке здания и через преднамеренные пассивные вентиляционные отверстия.

Системы вытяжной вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может привести к попаданию влажного воздуха в полости стен здания, где он может конденсироваться и вызывать повреждения от влаги.

Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.

Проблема с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества, в том числе:

  • Радон и плесень из подполья
  • Пыль с чердака
  • Дым из пристроенного гаража
  • Дымовые газы от камина или водонагревателя и печи, работающей на ископаемом топливе.

Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции.

Вытяжные вентиляционные системы также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с вентиляционными системами с рекуперацией энергии , поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом.

Системы приточной вентиляции

В системах приточной вентиляции используется вентилятор для создания давления в вашем доме, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вентилятора плиты, а также специальные вентиляционные отверстия (при наличии). существует).

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которые подают свежий воздух обычно в одну, а лучше в несколько комнат, которые обитатели занимают больше всего (например, в спальню, гостиную). Эта система может включать в себя регулируемые оконные или настенные форточки в других комнатах.

Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в помещение, чем вытяжные вентиляционные системы. Создавая давление в доме, приточные вентиляционные системы минимизируют внешние загрязнители в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности

Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к образованию плесени, грибка и гниения.

Подобно системам вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.

Системы сбалансированной вентиляции

Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в вашем доме. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

Приточно-вытяжная система вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухни, ванные комнаты и, возможно, прачечная).

В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их подачей в дом.

Приточно-вытяжные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Кроме того, как и в системах приточной вентиляции, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.

Вентиляционные системы с рекуперацией энергии


Вентиляционные системы с рекуперацией энергии

обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, что снижает затраты на охлаждение.

Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперации энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник. В случае проветривателя с рекуперацией теплообменник вместе с тепловой энергией переносит определенное количество водяного пара, в то время как проветриватель с рекуперацией тепла передает только тепло.

Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха обычно менее влажному поступающему зимнему воздуху, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.

Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия по поводу использования систем вентиляции вообще во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты считают, что лучше выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию поступающему воздуху. Однако они наиболее рентабельны в климатических условиях с суровыми зимами или летом, а также при высоких затратах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой системными вентиляторами, может превышать экономию энергии за счет отсутствия необходимости кондиционирования приточного воздуха.

Установка систем вентиляции с рекуперацией энергии обычно стоит дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, более сложны в обслуживании и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию вытяжного воздуха, вероятно, не будет стоить дополнительных затрат. Также такие виды вентиляционных систем до сих пор не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

В общем, вы хотите иметь приточный и обратный воздуховод для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, для повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заделайте все стыки клейкой мастикой (ни в коем случае не обычной клейкой лентой).

Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование инея. Очень холодный приточный воздух может вызвать образование инея в теплообменнике, что может привести к его повреждению. Накопление инея также снижает эффективность вентиляции.

Вентиляционные системы с рекуперацией энергии требуют большего обслуживания, чем другие вентиляционные системы. Их необходимо регулярно очищать, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменника.

Вентиляция через стену частного дома и квартиры с выходом на улицу

Содержание статьи:

  • Схемы вентиляции стен
  • Настенные вентиляционные отверстия
  • Вытяжные устройства в стенах домов

Одним из самых распространенных вариантов демонтажа вентиляционной трубы из квартиры или частного дома является отверстие в стене. Используется для притока и отвода воздуха. Чаще всего вентиляцию ванной или кухни вытягивают через стену на улицу. Читайте, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как заизолировать получившееся отверстие, не нарушая теплоизоляции.

Схемы настенной вентиляции

Система бесканальной вентиляции через стену

В квартирах или частных домах наиболее рациональным устройством вентиляции через стену является:

  • с естественной тягой;
  • с механическим сливом;
  • комбинированный.

Естественная вентиляция основана на принципе тяги. Воздух движется за счет разницы давления и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, обычно выходящих через стены.

Естественная вентиляция широко применялась при строительстве старых многоэтажек, в современных зданиях значительно реже.

Одной из проблем, возникающих при его эксплуатации, является отсутствие притока воздуха. Подразумевается, что свежий воздух поступает в помещения через щели между оконными створками, открытые окна. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Бытовые вытяжки тоже часто работают плохо, но не во всех квартирах можно сделать вентиляционный проход из санузла через стену. Гораздо проще соорудить вентиляцию в стене частного дома. Вентиляционный проход через стену желательно спроектировать заранее, связав его со всеми остальными конструкциями.

Механический или естественный?

аккуратные вентиляционные решетки совершенно не нарушают внешний вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость и температура.

Видимо, поэтому людям хуже в комнатах с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать в наружной стене широкие вытяжные каналы для вытяжной вентиляции. Чем выше скорость воздушного потока, тем меньше сечение вентиляционного канала. Поэтому в наружных стенах часто устанавливают механическую вентиляцию. Целесообразнее механически наводить помещения большой площади.

Комфорт достигается при меньшей скорости движения воздушных масс. Скорость движения воздуха при естественной вентиляции в стене квартиры не более 1 куб.м в час, а при механической вентиляции может достигать 5 куб.м в час.

Настенные вентиляционные отверстия

Устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если разместить приточный клапан на противоположной от вытяжного выхода стене.

Клапаны приточные для прохода вентиляции через стену из ПВХ различных моделей и форм:

  • прямоугольные;
  • овал;
  • патрон.

Места установки вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если вентиляцию выводить наружу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение соседнего участка стены.

Во избежание неприятностей сделайте вентиляционный проход через стену над радиатором.

Холодный воздух сначала будет прогреваться от батареи, а уже потом проникать в помещение.

Установка приточного клапана

Монтаж вентиляции в стене не сложный, но требует аккуратности:

  • На стене карандашом указать место расположения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратор со специальной насадкой. Диаметр отверстия около 60 мм. Сделать яму с уклоном на улицу примерно для оттока конденсата и осадков;
  • Проденьте воздуховод в канал. Некоторые модели продаются уже утепленными. Другие утепляют самостоятельно, используя минеральную вату. Ею тщательно закладываются все пустоты между воздуховодом и стеной. Заполните оставшиеся щели монтажной пеной. В местах отсутствия утепления появится конденсат;
  • Теперь нужно сделать разметку для крепления корпуса и прикрепить его дюбелями или шурупами;
  • На внешний колпачок наденьте защитную сетку, а на внутренний чехол.

В зависимости от исполнения клапаны могут быть оснащены фильтрами, заглушками и другими устройствами. Но вне зависимости от «навороченности» процедура установки одинакова.

Вытяжные устройства в стенах домов

Конструкция осевого вентилятора: 1 — провод питания; 2 — заборная решетка; 3 — переключатель; 4 — провод переключателя; 5 — рабочее колесо; 6 — жалюзи

В некоторых случаях удобнее прибегнуть к механическому удалению отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основным элементом системы является вытяжной вентилятор. Он встроен в вытяжное отверстие в стене и отлично выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, предотвращающими обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые продвинутые оснащены таймером, запускающим двигатель в заданном режиме.

Как убрать вентиляцию через стену вопрос важный, но сначала нужно рассчитать характеристики оборудования:

М=О х В,

Где М — мощность вентилятора, О — объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину помещения), В — воздухообмен в зависимости от назначения.

Коэффициенты воздухообмена:

  • для кухни 15 раз;
  • для унитаза 8 раз;
  • для ванной или душевой до 20 раз.

Лучшее место для установки вентилятора в стене частного дома – с противоположной стороны от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

  1. первые этапы работы

    Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие дрелью и перьевой дрелью.

  2. Муфта, входящая в комплект, вставляется в готовое отверстие.
  3. Если для выбранной модели вентилятора требуется квадратное отверстие (редко), используется перфоратор со шпателем.
  4. Далее делается разметка для крепления вентилятора. Он прикручен к стене на дюбелях.

    и теперь установлен вентилятор

  5. Со стороны улицы тщательно запенить зазоры между трубой и стеной.
  6. Установлен обратный клапан для предотвращения попадания холодного воздуха в помещение при выключенном вентиляторе. Некоторые модели вентиляторов имеют собственный обратный клапан.
  7. После вывода вентиляции через стену снаружи монтируется декоративная решетка.

Вентиляторы подключаются к источнику питания через плавкие предохранители, которые устанавливаются в распределительном щите.

Если вы сомневаетесь в своих знаниях в области электрики, пригласите профессионального специалиста для подключения вентилятора. И, чтобы помочь смелым, наше видео:
