применение, виды, принцип работы, сборка своими руками и монтаж + чертежи

Для эффективной работы дымоотводной трубы предусмотрено специальное устройство, которое монтируется на ее оголовке.

Дефлектор для дымохода предназначается для улучшения создаваемой тяги в конструкции. Также он обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из них можно изготовить самостоятельно.

Содержание статьи

• Для чего нужен дефлектор? Функциональные особенности
• Принцип работы дефлектора
• Разновидности дымоходных дефлекторов
  • ЦАГИ
  • Дефлектор Григоровича
  • Круглый Волпер
  • Устройство Н-образной конструкции
  • Флюгер
  • Тарельчатый дефлектор
  • Вращающийся дефлектор
  • Искрогаситель
• Расчеты размеров дефлектора
  • Таблица размеров
• Инструкция по сборке дефлектора
• Монтаж дефлектора

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Принцип работы дефлектора

Дымоходные дефлекторы монтируются в вытяжной канал или на трубу для отвода дыма для улучшения внутренней тяги.

Принцип работы устройства заключается в следующем:

• Ветер с воздушными массами опоясывают стенки внешнего цилиндра конструкции, создавая нужное сопротивление.
• Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух соединяется с продуктами сгорания, которые выводятся из дымохода.
• Воздушно-дымовая масса приводит к увеличению внутренней тяги в дымоотводной конструкции.
• Независимо от направления воздушных потоков, подобный процесс приводит и к улучшению тяги в отопительном оборудовании.

Верхний цилиндр имеет специальные зазоры для засасывания дыма. Иногда воздушные вихри, создаваемые снизу под колпаком, могут препятствовать выводу продуктов сгорания. Это является существенным недостатком конструкций. Проблема решается путем монтажа под зонтом перевернутой конусообразной насадки, которая предназначена для отражения, рассечения и выведения масс из дымоходной конструкции.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

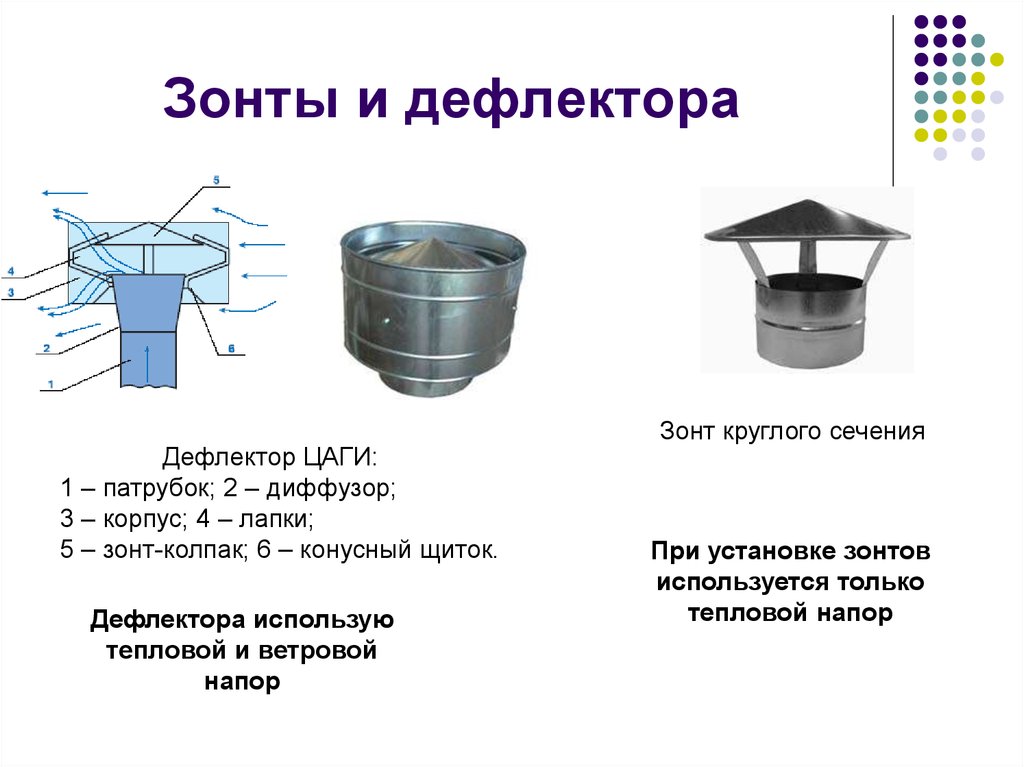

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

Таблица размеров

Диаметр канала (внутренний), мм d	Высота дефлектора, мм Н	Ширина диффузора, мм D
120	145	241
140	167	280
200	241	400
400	481	800
500	600	1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

• Высота дефлектора = 1,6 (1,7)×d.
• Ширина колпака = 1,7 (1,8)×d;
• Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

• Ножницы для резки металла.
• Молоток.
• Электродрель и сверла.
• Сварочный аппарат.
• Рулетка.
• Карандаш и фломастер.
• Плотный картон.
• Саморезы.
• Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

1. Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
2. На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
3. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
4. Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
5. Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
6. По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
7. Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Важно! Все части соединяются между собой болтами с гайками или сваркой.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Важно! При монтаже дефлектора на дымоотвод большого диаметра для дополнительной фиксации рекомендуется использовать стальные проволочные растяжки.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

принцип работы и особенности установки

Главная действующая сила, лежащая в основе работы дымохода и вытяжной вентиляции – тяга. Это физическое явление, основанное на разнице давлений в верхней и нижней части трубы. При правильном расчете ее длины и диаметра в системе всегда будет хорошая тяга, которая выводит наружу продукты сгорания твердого топлива, а также обеспечивает поступление свежего воздуха.

Но на практике дымоход /вентиляция не всегда работают достаточно эффективно. Для повышения производительности и усиления тяги используются дополнительные приспособления, в том числе дефлекторы.

Содержание

• Что представляет собой дефлектор
• Для чего нужен дефлектор
• Принцип работы дефлектора
• Типы дефлекторов и их назначение
• Как установить дефлектор
• Ошибки установки и возможные проблемы

Что представляет собой дефлектор

Это металлическая насадка из оцинкованной или нержавеющей стали, которая надевается на верхнюю часть дымохода или вентиляционного узла на крыше.

В основе работы дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета вытяжной трубы скорость воздушного потока увеличивается. При повышении скорости потока вытяжные газы разрежаются, создавая область низкого давления, благодаря которой возникает тяга. Согласно подсчетам, установка дефлектора на дымоход повышает КПД отопительной системы на 20-25%.

Дефлектор состоит из нескольких элементов – металлического патрубка, который устанавливается на дымоходе, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора достаточно простая, и ее при необходимости можно изготовить своими руками. Для этого требуется лист из оцинкованной или нержавеющей стали и крепежные элементы для соединения составляющих между собой. Но можно приобрести и готовые конструкции в соответствии с диаметром и расположением дымохода.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Принцип работы дефлектора

В основе действия дефлектора лежит использование силы ветра. Он обтекает конструкцию со всех сторон и проникает внутрь дефлектора, создавая упорядоченный воздушный поток. Приспособление как бы захватывает дым и отработанные газы из дымохода, выводя их наружу. При прохождении воздушного потока внутри дефлектора не возникают завихрения, благодаря чему дым и угарный газ не уходят обратно в систему.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются инструменты и материалы:

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
2. Аналогичным способом наносятся метки на широкой части диффузора.
3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

Важно! При установке на цилиндрический дымовой канал или узел крышной вентиляции монтаж дефлектора ЦАГИ или Григоровича происходит достаточно быстро. Но если имеем дело с прямоугольным кирпичным дымоходом, придется покупать дополнительный переходник.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т. к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

• монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
• установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно,

ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Дефлектор на дымоход своими руками: чертежи и размеры

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Разновидности дефлекторов на трубу дымохода

После того, как мы разобрались с причинами, можно приступать к решению имеющейся проблемы путем анализа имеющихся видов.

По конструкции различаются несколько видов рассматриваемого устройства:

• «Вольпер» (имеет достаточно простую конструкцию и круглую форму)
• дефлектор на дымоход Григоровича (по виду напоминает беседку)
• шаровидный (название говорит само за себя)
• дефлектор н-образного типа
• «Шенард» (выпускается в форме звезды)
• ЦАГИ
• Двойной
• «Дефлектор-Флюгер»

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1. 8 d.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

• Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
• По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
• При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет следующая:

1. Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.
2. При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.
3. На металлическом куске вырезается форма диффузора и скручивается в цилиндр.
4. Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.
5. Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.

Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.

виды, установка, сборка и монтаж

Печное дело – одно из самых сложных в строительстве. Ведь важно не только добиться того, чтобы дом или баня были равномерно и качественно согреты, но и обеспечить горению хорошую и безопасную тягу. Вот почему современные дымоходы зачастую заканчиваются зонтиками или специальными приспособлениями, защищающими их от мусора, птиц и осадков. Такие кровельные элементы, завершающие дымоходную трубу, всегда расположены ниже конька примерно на метр.

В холодную пору через любой колпак дым из трубы выходит свободно, за счет естественной тяги, но сильные порывы ветра способны заталкивать клубы назад.

А соорудить более высокий дымоход не всегда технически возможно, поэтому лучше отдельно поработать над самой тягой. Для чего и был в свое время разработан дефлектор на трубу дымохода – специальное устройство, которое задействует силу ветра для создания разницы давлений и буквально высасывает дым из дома. Как это происходит? Это интересно!

Чем плоха обратная тяга? Дело в том, что разница в температуре воздуха в доме и на улице иногда играет негативную роль. При недостаточной тяге не только плохо горят дрова, но и дым вместе с сажей попадают внутрь помещения. Особенно, когда погода переменчива. Кроме неприятного запаха, это чревато опасными соединениями воздухе для живущих внутри дома людей.

Именно для того, чтобы решить проблему с задуванием воздуха, и были созданы специальные дефлекторы для дымоходной трубы. И абсолютно все виды дефлекторов имеют всего один принцип действия: усиливают тягу в дымоходе на канале путем отклонения потоков воздуха.

Весь секрет в том, что воздушные потоки, когда натыкаются на препятствие в виде дефлекторов, образуют зону с низким давлением, и в канале увеличивается разность давления. Благодаря этому воздушная тяга в дымоходе становится эффектнее на 20%.

Сегодня для обеспечения принудительной тяги во всем мире устанавливают вот такие дефлекторы:

Состоит стандартный дефлектор на трубу дымохода из таких основных частей:

• внешний цилиндр, в качестве которого используется керамическая, металлическая, асбестоцементная труба;
• верхний стакан или диффузор. Его форма расширяется к низу, как раз для того, чтобы удобно прицепить к нижнему цилиндру при помощи специальных скоб;
• зонт – специальный конусообразный колпак, который устанавливается сверху диффузора;
• нижний стакан, на котором как раз все и держится.

К слову, у некоторых дефлекторов в конструкции есть небольшой недочет. Так, если ветер прямо в колпаке создаст вихрь, тот будет мешать выходу дыма из трубы. Вот для этого в зонтике специально устанавливают дополнительный обратный конус, который отражает такие воздушные потоки и рассекает их на этапе выхода наружу.

Устанавливают этот кровельный элемент так, чтобы ветер не смог препятствовать выходу из трубы продуктов сгорания топлива, а, наоборот, как бы вытягивал их из дымохода, одновременно поддерживая качественное горение дров в камине или печи. Дефлекторы, как правило, ставят на дымоходы отопительных котлов, которые работают на твердом топливе.

На газовые котлы их монтировать не нужно, соответственно СНиПам «Устройство дымовых и вентиляционных каналов». Единственное, в качестве исключения на газовые трубы ставят турбодефлектор, если температура выходящих газов не превышает максимум (200-500 градусов по Цельсию). При этом ради безопасности желательно использовать специальные высокотемпературные насадки.

Ошибочно полагать, что все эти понятия, как зонт, дефлектор, дымник, флюгарка или колпак на трубу – это одно и тоже. На самом деле, действительно, подобные названия больше условные, без четкой границы, но разница между ними – существенна, особенно в историческом плане.

Так, по принципу действия современные дымовые дымоходы бывают такими:

По своему устройству и принципу действия их делят на такие виды:

1. Аэродинамический несовершенный дефлектор имеет внутренний карман – область, в которой иногда может скапливаться воздух или дым.
2. Полный совершенный открытого кармана не имеет, но для ветра всегда открыт доступ в рабочее пространство дефлектора.
3. Совершенный закрытый не имеет кармана и доступа для ветра. Из недостатков только выделим то, что трубы под такие дефлекторы желательно усилить. А вот как-то украсить или модифицировать закрытый дефлектор не получится, так как любые внешние приспособления будут влиять на его аэродинамику.

У каждого из этих видов – есть свои преимущества.  Например, совершенные закрытые дефлекторы обеспечивают более стабильную тягу при разных атмосферных условиях, которой достаточно для всех печей и котлов. Такие хорошо гасят динамическую нагрузку от ветра. Про вентиляционные дефлекторы существует такой миф: чем проще устройство, тем более оно надежно. Но просто – не всегда хорошо.

Например, при некоторых конструкциях под колпаком дефлектора иногда собирается застоявшийся воздух, и он мешает общее тяге, почему и приходится все усложнять. А еще «простые» дефлекторы неэффективны в безветренную погоду, если только не подключены к электрической сети.

Все эти виды реализованы в популярных конструкциях дефлекторов, которые мы сейчас рассмотрим внимательнее.

Дымники, или обычные колпаки

Классический дымник – это строгая по своей геометрической форме металлическая крышка, которую надевают прямо на дымоходную трубу. Но это не дефлектор, хотя с ним его часто путают! Хотя зачем нужен дефлектор, и почему вместо него не может стоять самый обычный колпак?

Дело в том, что, если в доме растопить печь или камин, а потом погасить огонь и лечь спать, и за ночь колпак может занести снегом, и жильцы отравятся продуктами горения. Поэтому в местности с сильными снегопадами к этому вопросу подходят по-другому.

Чаще всего дымник применяют для широкого кирпичного дымохода. Дымник защищает трубу сверху, но при этом все его четыре стороны по бокам остаются открытыми. Т.е. для самого дыма здесь преград нет, а вот дождь или снег прямо в трубу уже попадать не будет. Но, к сожалению, дымник редко делают декоративным.

Флюгарки во всех их проявлениях

А вот у флюгарки уже куда сложнее строение. По сути, это вращающаяся часть флюгера. Ее главная задача – обеспечить бесперебойный выход дыма из трубы в местности, где часто бывает сильный ветер.

Иногда флюгарку еще называют «флюгарок». Конструкция ее подвижная, а декоративная крышка открыта только с одной стороны. При помощи своего хвоста она поворачивается на ветру. Получается, она как бы закрывает собой дымоход от ветра и не позволяет ему попадать в середину дома, в чем и заключается ее уникальность.

Простые конструкции: модели Григоровича и Вольперта

Дефлектор Григоровича – самый простой по устройству. Его устанавливают на трубу, на специально клиновидную насадку. К слову, такую конструкцию вы вполне можете изготовить самостоятельно:

Турбодефлектор для газовых котлов

Ротационные турбины – это специальные механические устройства, которые наиболее эффективно задействуют энергию ветра для повышения тяги в трубе. Независимо от того, с какой стороны дует ветер, любая насадка вращается всегда только в одном направлении и представляет собой шар с вертикальными полосами-лопастями.

Состоит такой дефлектор из двух таких частей: верхняя вращается, а нижняя – стационарна. Именно нижнюю часть дефлектора крепят к вентиляционной трубе. А во внутренней оси установлен специальный подшипник, который и позволяет совершать обороты:

Вот этот турбодефлектор в работе:

Дефлектор ЦАГИ, тщательно разработанный инженерами

У дефлектора ЦАГИ также есть свои плюсы и минусы. Например, он хорошо защищен от проникновения внутрь насекомых, мелких птиц и пыли, а потому служит долго.

Особенно хорош ЦАГИ тем, что противостоит обратной тяге даже при полном штиле и затягивание дыма назад здесь исключено даже для воздушных отводов большого сечения. Выглядит его конструкция вот как:

Дефлекторы-дымососы для тихой погоды

Дефлектор-дымосос – это электрический вентилятор, который термоустойчив и устанавливается прямо в дымоход. Его не стоит путать с каменными вентиляторами, это немного другое.

Для дымососов подходит электропитание от 10 до 220 вольт, смотря какую модель вы решили приобрести. Например, одна из самых популярных новинок рынка – гибрид Турбовента и вентилятора, который способен работать сразу в двух режимах: когда есть ветер – вращается самостоятельно, без подключения энергии, а когда тяги недостаточно – запускается двигатель. Просто и эффективно.

Открытый тарельчатый дефлектор

Тарельчатый дефлектор – это конструкция в виде тарелки, которая работает только при отсутствии достаточной силы ветра на электродвигателе. Такие дефлекторы по типу Астата придумали для вентиляции, но именно на их основе сегодня разрабатываются дымовые дефлекторы.

Рассмотрим также еще несколько видов дефлекторов:

• Н-образная конструкция отлично подходит для местности с порывистым ветрами.
• Еще один вид дефлектор «Шенард» – конструкция в виде звезды.
• Отдельного внимания требует многоярусный дефлектор, главное преимущество которого в том, что он может задействовать ветровой поток, который идет снизу вверх.

Помните также о таком моменте, что все эти флюгарки и дефлекторы отлично ведут себя на вентиляционных трубах, но в случае с дымоходами – немного другая история. Каждый отдельный случай с такими приборами рассматривается всегда индивидуально, а именно тип печи и противопожарные требования.

Поэтому не ленитесь изучать техническую информацию, консультироваться с печниками и перестраховываться. Тогда все получится, и дрова в печи будут гореть ярко, а о токсичном дыме вообще не нужно будет задумываться.

А какой из самых популярных дымовых дефлекторов вы считаете наиболее практичным?

---

Будьте в курсе!

Подпишитесь на новостную рассылку

устройство, виды и правила установки

Обустройство верхней части дымоходов и вентиляционных каналов должно обеспечивать защиту канала от попадания в него мусора и препятствовать подавлению тяги за счет сильного влияния ветра. Самый простой вариант – это устройство колпака в виде конуса, который закрывает устье дымохода. Однако это не всегда спасает от негативного влияния ветра. Чтобы решить эту проблему, устанавливается дефлектор на дымоход.

Содержание

1. Для чего нужен
2. Принцип работы и устройство
3. Виды
4. Дефлектор ЦАГИ
5. Тарельчатый
6. Круглый «Волпер»
7. Дефлектор Григоровича
8. Н-образный
9. Установка

Для чего нужен

Главным при расчете параметров дымохода является создание достаточной тяги, способной вывести продукты горения от камеры сгорания печи на твердом топливе за счет существенного перепада давления. Для этого подбирается необходимый диаметр канала, материал, форма сечения и, высота трубы.

Сильный ветер способен задувать воздух в устье канала, тем самым препятствуя выходу отработанных газов. Крайним случаем является эффект подавления тяги, когда выхлоп котла не способен преодолеть сопротивление и поступает обратно в помещение, что в принципе не допустимо.

Недостаточно закрыть устье дымохода от внешних потоков воздуха, однако нет оптимальных конструкций для этого. Лучше использовать силу самого ветра, чтобы избежать негативных последствий и даже дополнительно усилить тягу, с чем отлично справляется именно дефлектор.

Принцип работы и устройство

В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.

Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.

Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.

Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.

Виды

Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:

• Дефлектор ЦАГИ
• Тарельчатый дефлектор, Astato
• Круглый «Волпер»
• Дефлектор Григоровича
• Н-образный дефлектор

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.

Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.

Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.

Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.

Дефлектор ЦАГИ

Наиболее распространенный вариант дефлектора. Поверх устья дымохода закрепляется короткий канал большего диаметра, который сформирует диффузор. Ветер обтекает его со всех сторон. По бокам возникают зоны повышенного давления. В передней точке и в задней в нижнем и верхнем сечении возникает разряжение, которое способствует повышению тяги.

По верхнему краю диффузора возникают завихрения, которые могут создать препятствие выходу газов. Кроме этого нет защиты устья дымохода от попадания мусора и атмосферных осадков. В качестве решения выше устья закрепляется защитный колпак в виде конуса.

Схема устройства дефлектора ЦАГИ

Тарельчатый

Простой в исполнении дефлектор, который обеспечивает необходимый эффект самым наглядным образом. Две основные части устройства – это козырек для дымохода, нижняя часть, которого закрыта конусом, обращенным в сторону дымохода и кольцо, из которого формируется усеченный конус и одевается непосредственно на сам край дымохода.

В результате образуется простая и эффективная конструкция. Вне зависимости от того, с какой стороны света дует ветер, он попадает в точку над устьем, где конусы формируют сужающийся канал, чем и вызывается разряжение и подкачка газов из дымохода.

Круглый «Волпер»

Принципиально конструкция идентична дефлектору ЦАГИ, только крышка для защиты от мусора и атмосферных осадков располагается выше диффузора. Крышка в виде конус, который дополнительно создает разряжение в верхней части.

Дефлектор Григоровича

Является дальнейшим развитием ЦАГИ и лучше подходит для установки в местах, где преобладают восходящие потоки воздуха. Кроме того обеспечивает оптимальную работу даже в отсутствие ветра, не создавая ощутимого сопротивления. В нижней части дефлектор представляет собой высокий усеченный конус с расширением в нижней части. Он заводится на устье дымохода с перехлестом до трети своей высоты.

Газы из самой трубы попадают в сужающийся канал диффузора, и тем самым вызывают разряжение. Восходящие потоки внешнего воздуха дополнительно усиливают эффект, повышая тягу.

Н-образный

Нетривиальная конструкция, которая хорошо зарекомендовала себя в работе на промышленных объектах и мощных котельных. На устье дымохода закрепляется поперечный патрубок, идентичного диаметра. Для сопряжения в центре патрубка имеется врезка, обеспечивающая плотное соединение.

По краям поперечной горизонтальной трубы закрепляются еще два отрезка, образуя в результате конструкцию в форме буквы «Н». Использовать защитные колпаки уже ненужно, ведь устье дымохода надежно закрыто горизонтальным элементом, а боковые трубки сквозные и не препятствуют прохождению осадков.

Такая конструкция при любом направлении ветра обеспечивает равномерное течение воздуха непосредственно возле устья или по боковым каналам, что уже создает дополнительную тягу.

Установка

Установка дефлектора предполагается на дымоходы печей и котлов, работающих на твердом топливе, в некотором случае и на жидком. Однако его нельзя устанавливать на газовые котлы. Связано это с непостоянством создаваемой тяги, ведь она напрямую зависит от силы ветра. При слишком большой тяге огонь на выходе форсунок в камере сгорания может погаснуть. Все это указано в нормативных документах СНиП 2.04.05-91, СП 7.13130.2009.

Для эффективной работы дефлектор должен устанавливаться только в том случае, если устье дымохода расположено выше конструктивных элементов крыши. Для скатных крыш допускается более низкое расположение. Так на расстоянии 1,5-3 метра от конька возможна установка в уровень с ним. При расположении далее трех метров угол между плоскостью конька и условной прямой между коньком и устьем дымохода не должен превышать 10 градусов. Для плоских кровель достаточно выхода за пределы основных ограждающих конструкций.

Можно самостоятельно изготовить дефлектор. Проще всего изготовить вариант ЦАГИ или «Волпер». Расчет размеров каждого из элементов выполняется, отталкиваясь от внутреннего диаметра дымохода. Если его обозначить как d, то получается:

• диаметр диффузора – 1,2-1,3d;
• высота дефлектора 1,6-1,7d;
• ширина защитного колпака – 1,7-1,9d;

Высота диффузора берется равной половине высоты всего дефлектора. В нижней его части оборудуется хомут, который будет монтироваться на устье дымохода. К нему с помощью 4-6 полосок оцинкованной стали закрепляется диффузор. К последнему с помощью таких же полосок крепится защитный колпак. Зазор между диффузором и колпаком – 0,2-0,3d.

Чтобы повысить эффективность можно соорудить на устье дымохода, а лучше на крепежном кольце дефлектора, сопло с внешним раскрывом. Высота сопла может равняться 0,1-0,2d, примерно настолько же должен увеличиться и внешний диаметр (1,1-1,2d)

Это самая простая в заготовлении конструкция. Все элементы легко вырезаются из листовой стали с небольшим количеством обрезков.

Чтобы не ошибиться с разметкой, лучше вначале вырезать форму заготовок из картона, а после по контуру перенести их на лист металла.

Все элементы дефлектора соединяются фальцеванием, заклепками или сваркой. После этого готовую конструкцию можно закреплять на устье дымохода и проверять ее в работе. Чтобы быть уверенным в надежной и эффективной работе дефлектора, лучше приобрести готовую конструкцию с идеально рассчитанными параметрами и размерами.

Устройства усиления тяги в дымоходе

Как избавиться от обратной тяги или усилить тягу в дымоходе камина или печи? Возможно ли аэродинамическими нагнетателями тяги (дефлекторы), механическими устройствами усиления тяги и ветровой защиты (турбовенты, флюгарки), электрическими дымовыми вентиляторами (дымососы) усилить тягу в конструкции без проблем?
Усилить тягу в дымоходе иногда приходится при сильном влиянии ветра на работу камина или печи или близком расположении дымохода к высоким строениям. Первым решением приходит попытка усиления тяги установкой дополнительных устройств на дымоход, но насколько это эффективно и принесет ли данное решение ожидаемый результатат?

Дефлекторы

Дефлектор дымоходный — аэродинамическое устройство над дымоходом, для усиления тяги в дымовом канале, за счёт отклонения воздушных потоков. Дефлектор дымовой (от лат.deflecto — отклонять) использует эффект падения давления при обтекании препятствия воздухом и основан на принципе отклонения воздушных потоков и усилении суммарной составляющей вывода основного потока из дымохода. Дефлекторы увеличивают тягу в дымоходе и повышают эффективность дымоотвода.

Чем проще система — тем надёжнее работа дефлектора: боковой ветер и поток, отражённый от крыши, усиливают тягу и подсасывают дым из дымохода. Дефлекторы предотвращают от опрокидывания тяги при сильном боковом ветре, но в безветренную погоду работает неэффективно. Модель дымового дефлектора подбирают не только по диаметру дымохода, но и по ориентировочным данным ветровой нагрузки.

Улучшить тягу в трубе можно дефлекторами конструкций: Вольперта, Григоровича, или открытый тарельчатый дефлектор Astato. Эти конструкции были придуманы для систем вентиляции, но на их основе разработаны современные дымовые дефлекторы. Наиболее распространённые (распространенные не означают эффективные) конструкции дефлекторов для дымоходов: круглый дефлектор («Волпер»), дефлектор-звезда («Шенард»), дефлектор Григоровича, Н-образный дефлектор, многоярусный (может использовать ветер, направленный снизу вверх). Дефлекторы из нержавеющей стали обеспечивают устойчивость к высоким температурам дымовых газов, коррозийную устойчивость к кислотам, повышает долговечность.
Особенность дефлекторов — в безветрие являются зонтом и ухудшают тягу.

Ротационные турбины

Турбовент — механическое устройство над оголовком дымохода в виде ротационной турбины, использующей энергию ветра для усиления тяги в трубе. Несмотря на направление и силу ветра, турбинная насадка вращается в  одном направлении, создавая разрежение над дымовым каналом и способствуя усилению тяги в трубе.  Конструкция турбовента (шар с вертикальными полосами-лопастями) предохраняет от попадания осадков (дождя и снега), листьев и мусора, птиц в дымовой канал. Особенность турбовента: в штиль не работает, в неотопительный сезон продолжается отвод воздуха из канала, в ветреную погоду приводит к чрезмерному разрежению и повышенной тяге.

Ротационные турбины производятся под марками Турбовент, Турбомакс, Rotowent. Турбовент не следует устанавливать на каналах, отводящих дымовые газы из дровяных каминов и печей на угле. Необходимо обратить внимание на то, чтобы температура дымовых газов над дымоходом не превышала 150-250°С (в зависимости от модели). Турбовент эффективен для систем естественной вентиляции и для дымоходов котлов на газовом топливе.

Флюгеры дымоходные

Флюгарка (флюгер дымоходный) — ветрозащитное устройство над дымоходом, конструкция которого обеспечивает свободный выход газов с подветренной стороны и усиливает тягу в дымовом канале. Благодаря оригинальной конструкции, дымоходный флюгер всегда поворачивается против направления ветра и заслоняет от воздушных потоков устье дымохода. Дым свободно выходит с подветренной стороны флюгарки, потоки обтекающего воздуха подсасывают дым из трубы, усиливая тягу в дымоходе.

Флюгеры дымовые или флюгарки обеспечивают снижение влияние ветра на работу дымохода, стабилизируют тягу и предохраняют от опрокидывания тяги в дымоходе при сильном ветре. Флюгарка из термоустойчивой антикоррозийной стали устойчива к неблагоприятным условиям эксплуатации (высокие температуры и конденсат), предотвращает от проникновения снега и дождя в дымовой канал. Размещение подшипников под колпаком флюгарки исключает блокировку вращения, связанную с высокой температурой дымовых газов или засорением. Дымоходные флюгеры имеют и минусы: нестабильная работа при очень сильном ветре, тщательный уход за подвижной частью (периодическая смазка, возможность замерзания зимой, засорение и блокировка вращения), конденсация влаги и оседание сажи от дымовых газов на внутренней поверхности.

Флюгарки или дымоходные флюгеры производители рекомендуют применять для дровяных каминов, в случае нестабильной или плохой тяги, при сильном направленном ветре или возникновении воздушных вихрей над дымовым каналом, связанных с неблагоприятным расположением дымохода.
Применение флюгера — попытка защитить дымоход от влияния сильного ветра: устройство не усиливает тягу, а уменьшает влияние сильного ветра на работу камина.

Дымовые вентиляторы и дымососы

Дымовой вентилятор (дымосос) — электрический термоустойчивый вентилятор, устанавливаемый на дымоход, для усиления тяги в канале или трубе. Не путать дымовой вентилятор-дымосос с каминными вентиляторами для подачи наружного воздуха в зону горения и каминными вентиляторами для распределения теплого воздуха и отопления дома.

Дымовой вентилятор или дымосос — электромотор с вентилятором, который создает принудительную вытяжку из канала, усиливая тягу в дымоходе. Производители рекомендуют дымовой вентилятор для каминного дымохода с небольшим внутренним сечением. Дымоходные вентиляторы (дымососы) нуждаются в электропитании 220 В, в зависимости от модели.

Новые разработки дымососа — гибрид турбовента и дымового вентилятора. Работает в двух режимах: во время ветра Турбовент вращается и усиливает тягу в дымовом канале, двигатель отключён. Когда скорость ветра мала или тяга в дымоходе недостаточна — включается двигатель вентилятора, обеспечивая необходимую производительность дымососа.

Зонты, дымники и колпаки

Дымники, дымовые зонты и грибки, зонтики с обвесом (решётки-искрогасители, сетки от листьев и птиц, капельники и отводы конденсата) — это всё декоративные колпаки на дымоход, художественные творения жестянщиков и кузнецов. Дымники и зонты спасают от прямого попадания в дымоход дождя и снега, но способствуют конденсации агрессивной влаги на внутренней поверхности колпака и образованию конденсата (темные потеки по оголовку дымохода, намерзание конденсата в зимнее время). При установке зонта на дымоход газового котла появляются проблемы обильного конденсата.

Часто возникают споры: почему раньше не использовали дымовые зонты над дымоходом? Сможет ли дождь или конденсат «залить» работающую кирпичную трубу? Как утилизировать обильный конденсат? Пренебрежение опытом и нагромождение устройств над оголовком дымохода, приводит к повышенному образованию конденсата и оседанию частиц сажи, снижению тяги или даже обратной тяге в дымовом канале. Не говоря о нормах, которые запрещают устанавливать зонты и дефлекторы на дымоход.

Законы аэродинамики никто не отменял. Под крышей дымника или колпаком дымового зонта образуется область повышенного давления, что ухудшает тягу в дымоходе. Приобретая декоративные колпаки на трубы, владельцы каминных и печных дымоходов не понимают, что зонты и дымники, как и перекрытые кирпичные дымоходы с боковыми выходами для дыма, только ухудшают тягу в трубе. Приходится выбирать: или декоративный колпак, исключающий прямое попадание дождя в дымоход, или обильный конденсат и ухудшение тяги в трубе.

Каминные вытяжки | Дефлекторы тепла для камина

Отражайте тепло, исходящее от вашего камина, и предотвратите его повреждение каминной полки, установив дефлектор тепла для камина. Есть несколько преимуществ, когда у вас есть дефлектор тепла камина для вашего камина; это больше, чем просто красивый декоративный акцент вашего камина!

Помимо защиты каминной полки от чрезмерного нагревания, установка дефлектора камина также упрощает техническое обслуживание, оптимизирует эффективность использования тепла и обеспечивает более безопасную среду для вас и вашей семьи. Позвольте нам провести вас через подробное руководство по всему, что вам нужно знать о каминных вытяжках!

Зачем нужен дефлектор камина?

Знаете ли вы, что ваш камин нагревается до 1300° или выше , когда вы его используете? Этого достаточно, чтобы расплавить свинец, магний и баббит — металл, используемый в автомобильных двигателях! В то время как ваш камин может быть уютным местом, где вы можете расслабиться прямо рядом с ним, тепло, которое он производит, может быть потенциально вредным как для вас, так и для вашей каминной полки, если его не нейтрализовать должным образом. Если у вас есть телевизор, установленный над вашим камином, важно защитить его от тепла, выделяемого вашим камином. Слишком часто можно увидеть сожженные и разрушенные телевизоры, когда они неправильно установлены над камином. Вот где вытяжка камина становится очень полезной.

Тепловой дефлектор каминного колпака предотвращает резкое повышение температуры, которое может серьезно повредить камин, каминную полку или телевизор. Без установки вытяжки камина все это тепло попадает на каминную полку или телевизор. Это очень серьезная проблема для тех, у кого есть деревянная каминная полка, потому что без дефлектора тепла камина для ее защиты вся эта изысканная деревянная отделка будет потрачена впустую. Но тогда вы можете подумать: «У меня все равно есть стальная каминная полка, так что мне не о чем беспокоиться!» — подумайте еще раз, потому что аккумулированное там тепло все еще может оказывать неблагоприятное воздействие на предметы, выставленные на нем!

Вы потратили так много времени на то, чтобы убедиться, что ваше жилое пространство идеально вам подходит, так зачем подвергать его опасности, не зайдя немного дальше и не купив одну из наших топовых вытяжек для камина?

Каминные колпаки могут стать красивым акцентом вашего элегантного камина. Однако качественный дефлектор тепла для камина – это больше, чем просто изысканное украшение. Он служит нескольким целям, сохраняя внешний вид вашего камина, а также обеспечивая безопасность вашего дома.

Каминные вытяжки на заказ

Каминные колпаки доступны в регулируемых размерах, фиксированных размерах и нестандартных размерах. Если вы не можете найти нужный размер, мы рекомендуем заказать капюшон нестандартного размера.

Вы можете выбрать длину, высоту и глубину, а также выбрать из множества вариантов отделки. Эти вытяжки изготавливаются на заказ и обычно изготавливаются в течение 2-4 недель. Если стандартные варианты монтажа недостаточны, мы можем изготовить специальные отверстия или прорези в соответствии с вашей установкой.

Если вам нужна вытяжка для наружного камина, мы также предлагаем вытяжки из нержавеющей стали нестандартных размеров. Вытяжки из обычной стали имеют порошковое покрытие, но они не так хорошо выдерживают воздействие на открытом воздухе, как нержавеющая сталь. Важно отметить, что нержавеющая сталь обесцвечивается, если подвергается воздействию очень высокой температуры в течение длительного периода времени.



Дополнительные преимущества установки каминного колпака

Помимо теплового повреждения, у каминного дефлектора есть еще несколько преимуществ. По сути, это многофункциональное изделие, которое должно присутствовать в каминах. Независимо от того, есть ли у вас камин с вентиляцией или без него, или вы топите дровами, наличие дефлектора тепла для камина может иметь огромное значение для вашей окружающей среды.

Во-первых, он помогает улавливать дым и копоть от разрушения пространства вокруг камина. Это означает, что установленная вытяжка для камина может значительно упростить обслуживание камина и сделать его более экономичным. В конце концов, замена обоев, перекраска или чистка кирпичей — гораздо более сложная задача, чем установка вытяжки!

Чистка наших вытяжек настолько проста, что почти не требует усилий! Вы можете дать ему несколько салфеток или случайную стирку, и он будет как новый. Представьте, что ваш дом станет намного чище всего за 65 долларов! Это хорошо потраченные деньги; ты не согласен?

Во-вторых, как мы упоминали ранее, вытяжки для камина также являются изысканным дополнением к вашему камину, делая его намного более стильным. Наша широкая коллекция каминных вытяжек также представлена ​​в различных материалах, цветах и ​​дизайнах, чтобы удовлетворить ваши личные предпочтения, а также стиль вашего камина.

Первоклассная вытяжка для камина действительно станет отличным дополнением к вашему камину, независимо от того, какой у вас камин: классический традиционный или современный современный! Вы можете выбрать простую вытяжку для камина, настроить цвет или даже получить наш персонализированный навес премиум-класса, на котором можно нанести монограмму со своими инициалами или названием компании!

Еще одна причина, по которой вам следует установить вытяжку для камина, заключается в том, что она эффективно отводит тепло в помещение, что делает камин более эффективным. Он просто перенаправляет тепло, которое вырабатывается в камине, в сторону комнаты.

Таким образом, вместо того, чтобы тепло поднималось вверх и разрушало каминную полку, вытяжка камина выталкивает его наружу — точно так же, как перевернутая буква «L». вытяжка камина направляет этот теплый воздух обратно в комнату. Не знаете, как камин на самом деле обогревает дом, если все уходит в дымоход? Взгляните на наше руководство по зональному отоплению!

Самое главное, каминные вытяжки помогают создать для вас более безопасную среду. Бывают случаи, когда тепло накапливается настолько сильно, что это приводит к повреждению каминной полки, а также предметов, выставленных на ней! Вытяжка для камина из премиального и высококачественного материала предотвратит это.

Каждый дефлектор камина изготовлен из прочной стали 24 калибра и имеет 5-летнюю ограниченную гарантию производителя. Наслаждайтесь бесплатной доставкой этих легко устанавливаемых вытяжек!

Какие факторы необходимо учитывать при выборе вытяжки для камина?



Для некоторых типов каминов требуется специальная вытяжка. Такие факторы, как форма, размер и стиль, определят, какая вытяжка подойдет для вашего дома.

Не торопитесь, чтобы понять особенности вашего камина, чтобы вы могли выбрать лучший вариант, наиболее совместимый с вашим камином и каминной полкой. Имейте в виду, что установка вытяжки не уменьшит и не уменьшит высоту вашей каминной полки. Требования к чистоте каминной полки остаются прежними.



В вашем камине предусмотрено крепление на поверхность или на перемычку?

Зная тип крепления вашего камина, вы определите правильный тип вытяжки, которую вам следует установить. Если у вашего камина есть перемычка прямо над отверстием каминного ящика, то вам следует выбрать крепление для перемычки, чтобы установить вытяжку камина.

С другой стороны, вы можете установить на поверхность, если у вас нет перемычки. При поверхностном монтаже вытяжка крепится к лицевой стороне камина с помощью винтов. Обратите внимание, что оба этих крепления не имеют большой разницы. На самом деле, он отличается только внешним видом, так что все зависит от личных предпочтений. И поверхностный монтаж, и крепление на перемычку работают одинаково хорошо.

Убедитесь, что у вас есть правильные размеры

Размер зависит от открытия вашего камина. Некоторые домовладельцы предпочитают, чтобы вытяжка камина была длиннее, чем топка, но в идеале вы должны стараться, чтобы дефлектор тепла вашего камина соответствовал длине вашего камина, чтобы вы не тратили лишние деньги на более крупный пожарный продукт. Большинство наших каминных вытяжек имеют стандартные размеры, поэтому вы без труда найдете ту, которая подходит для традиционных каминов.

Другой вариант – регулируемые вытяжки для камина. Вам просто нужно сдвинуть стороны и отрегулировать их в соответствии с вашим камином.

Наши регулируемые вытяжки высочайшего качества идеально впишутся в ваш изысканный камин. Все еще не уверены в размерах и других видах вашего камина? Наша профессиональная команда экспертов будет более чем рада помочь вам!

Инвестируйте в первоклассный материал для колпака камина

Теплоотражатель вашего камина играет важную роль в обеспечении безопасности и тепла в вашем доме, поэтому вы должны убедиться, что он самого высокого качества! Помните, что ваш каминный колпак будет поглощать все это чрезмерное тепло, поэтому он действительно должен быть очень прочным.

Качественный каминный колпак не должен плавиться или трескаться, он должен выдерживать сильный жар без деформации. Мы гарантируем вам, что наша коллекция вытяжек для каминов отличается высоким качеством и разработана, чтобы выдержать испытание временем вместе с вашей каминной дверью премиум-класса!

Высококачественные теплоотражатели для каминов изготавливаются из особо прочных материалов, таких как нержавеющая сталь 24 калибра. Вы можете спать спокойно; Ваша каминная полка хорошо защищена. Это сохранит красоту вашего хорошо сделанного камина в течение длительного времени, поэтому вам не придется беспокоиться о повреждении или ремонте и перекрашивании в ближайшее время.

Выбор лучшей вытяжки для камина не должен быть сложным, если вы понимаете, чего хотите и что нужно вашему камину. Если вы все еще не уверены в том, что получить, вы можете связаться с нами, используя любой из способов внизу страницы. Мы свяжем вас с нашими экспертами, чтобы помочь вам

Как правильно установить вытяжку камина?

Установка дефлектора камина на самом деле довольно проста. Это не связано со сложными винтами, сваркой или чем-то подобным. На самом деле, вам нужно всего лишь выполнить несколько простых шагов при установке вытяжки камина!

Несмотря на то, что установка вытяжки для камина, как правило, не вызывает затруднений, все же есть некоторые детали, на которые следует обратить внимание. Вытяжка камина может оказаться незакрепленной или неисправной, если она не будет установлена ​​должным образом и аккуратно. Также очень важно обратить внимание на материал вашего камина.

Мы получаем много вопросов, касающихся возможности установки вытяжек в определенных типах каминов, а также надлежащих размеров, необходимых для плотного прилегания.

Можно ли прикрепить вытяжку к моему мраморному камину прямо в мраморе? На моем камине нет металлической пластины.

Также обратите внимание, что если вы используете регулируемую вытяжку для камина, вам необходимо сначала удлинить обе стороны и убедиться, что они выровнены, прежде чем отмечать области, где вы будете сверлить отверстия.

Вот оно! Ваш дефлектор тепла камина теперь должен работать правильно и эффективно! Однако, если вы не уверены в некоторых особенностях и технических аспектах установки вытяжки, пожалуйста, позвоните нам или напишите нам по электронной почте. Если мы не можем помочь вам по телефону, у нас есть список подрядчиков и малых предприятий со всей страны, которых мы оценили и которым мы доверяем, чтобы помочь нашим клиентам.

Как сделать дефлектор дымохода: расчеты, чертежи, инструкция по изготовлению и установке. Как сделать дефлектор вентиляции своими руками

Установка дефлектора на поверхность дымохода увеличивает его тягу, а также украшает и улучшает презентабельность внешнего вида всего здания. Существуют разные виды дефлекторов, отличающиеся технологическими моментами их установки. Об особенностях дефлекторов на дымоход и правилах их установки мы поговорим далее.

Особенности и характеристики дефлектора тяги дымохода

Дефлектор представляет собой устройство аэродинамического действия, которое монтируется сверху вентиляционного канала, в данном случае дымовой трубы. Его основная функция заключается в улучшении тяги в каналах. Это достигается с помощью физически доказанного закона, гласящего, что статическая тяга в данном сечении находится в прямой зависимости от скорости воздушных потоков, движущихся в модифицированном поперечном канале.

С помощью дефлектора улучшается тяга и повышается эффективность вентиляционной и дымоходной систем.

Работа дефлектора, установленного на дымоходе, основана на том, что ветер, натыкаясь на препятствие, прежде чем двигаться к дымоходу, находится в зоне пониженного давления, что улучшает его тягу.

Научными исследованиями доказано, что установка дефлектора на дымоход повышает коэффициент его полезного действия не менее чем на 15%. Кроме того, дефлектор предотвращает загрязнение внутренней части дымохода снегом, влагой, мусором и т. д.

Работа дефлектора не зависит от погоды в окружающей среде или от ветра. Он способен улучшить тягу в любых условиях.

Дефлектор на дымоходе позволяет потокам воздуха попадать на него снаружи, затем они обтекают поверхность всего устройства, воздух при этом становится разреженным. Именно благодаря этому значительно улучшается тяга.

Принцип работы и устройство дефлектора дымохода

Системы дымоудаления присутствуют практически в каждом доме, так как являются одной из самых важных частей, входящих в состав любой тепловой установки.

Для обеспечения эффективной работы тепловых сооружений следует позаботиться о правильной организации притока свежего воздуха и дымоудаления.

При безнаддувной работе теплогенераторов именно дымоход отвечает за стабильность выхода продуктов сгорания. Для того чтобы уменьшить влияние ветра на дымоход, применяют дефлекторы.

Установка данного устройства уместна, если дым не удаляется должным образом из помещения. Для возникновения этого неприятного явления существует несколько факторов:

• наличие порывистого усиленного ветра, проникающего в трубу и снижающего тягу, кроме того, он препятствует полному удалению продуктов горения;
• неправильное расположение дымохода или его высота слишком мала;
• неправильно подобран диаметр трубы дымохода.

Ветрозащитное устройство — дефлектор, помогает удалять газы из дымовых каналов, с помощью ветра. Дефлектор самостоятельно меняет поток ветра в нужном ему направлении. Таким образом, с помощью ветра получается не уменьшить, а увеличить тягу.

Установка дефлектора возможна на канал как индивидуального, так и коллективного пользования. Кроме того, область их применения распространяется на:

• вентиляционные системы;
• газовых установок;
• мусоропроводы.

Конструкция дефлектора на трубу дымохода состоит из:

• нижнего участка цилиндрической формы, для изготовления которого используются трубы из металла, асбеста или керамики;
диффузор
• — верхний цилиндр, больший в диаметре, чем нижний, для его крепления используются три-четыре стойки;
• зонт в форме конуса.

На верхнем срезе нижней части баллона и диффузора имеются рикошеты кольцевого типа, с помощью которых происходит отклонение ветра. Конструкция дефлектора заключается в обеспечении бесперебойного выхода продуктов сгорания из дымохода и улучшении тяги.

Для изготовления диффузора и дефлектора-зонта используется оцинкованная сталь.

Принцип действия дефлектора следующий:

• при верхнем ударе ветра о поверхность газы подсасываются нижним кольцевым сечением;
• если ветер начинает действовать снизу, то газы удаляются верхним отверстием;
• если действие ветра имеет горизонтальное направление, то тяга улучшается сразу через два кольца.

Наиболее неэффективная работа дефлектора наблюдается при воздействии на дымоход верхнего ветра. При этом ветер отражается с помощью зонта. Все типы дефлекторов имеют этот недостаток. Для ее устранения в процессе изготовления зонта его следует выполнять в виде не одной, а двух конических частей, соединение которых происходит с той частью, где находится основание. Таким образом, с помощью нижнего конуса отражаются воздушные и дымовые потоки.

Дефлектор дымоходный — разновидности

По конструктивным особенностям и форме дефлекторы подразделяются на:

• устройства с плоской вершиной;
• дефлекторы, в которых открывается крышка;
• с наличием двух скатов на поверхности трубы, то есть с крышкой клещевого типа;
• с полукруглым верхом.

В экстерьере дома, построенного в стиле модерн, использован вариант дефлектора, который имеет плоскую вершину, изготовленную из медной композиции.

Кроме того, довольно популярен вариант кепки с полукруглым навершием.

Дефлектор, имеющий двускатную крышку, обеспечивает надежную защиту дымохода от пыли или атмосферных осадков.

В процессе изготовления дефлектора используется оцинкованная сталь. Хотя есть покупные варианты дефлекторов, в которых металл покрыт пластиком или эмалью.

Конструктивных дефлекторов огромное количество:

1. Применение дефлектора Цага позволяет увеличить тягу в вентиляционных и дымовых каналах. Этот дефлектор отличается наличием цилиндра, они бывают круглыми и прямоугольными в сечении. Для того чтобы дефлектор работал бесперебойно, его устанавливают на расстоянии 100-159см над крышей.

Основными составляющими данного типа дефлектора является наличие:

• впускной патрубок;
• диффузор;
• кронштейны;
• часть корпуса;
• зонт.

2. Дефлектор, получивший название «Дымовой зуб», отличается индивидуальными особенностями установки, которые требуют его установки с использованием дверцы в дымосборник. Один ее конец уходит за стену, а другой поднимается и устанавливается на дымоход. Для облегчения монтажа следует позаботиться о снятии футеровочных пластин, расположенных на задней и боковых стенках. Кроме того, на этом дефлекторе есть две ручки, которые называются «холодная рука», именно с их помощью осуществляется регулировка и управление работой печки.

3. Особой популярностью пользуется дефлектор Григоровича, который отлично справляется с улучшением тяги как на дымоходах, так и на отверстиях вентиляционного назначения. Этот дефлектор имеет простую конструкцию, поэтому его вполне можно сделать своими руками. Этот дефлектор имеет в своем составе нижний цилиндр, в состав которого входят два патрубка, верхний цилиндр, коническую часть и крепежные элементы — две скобы.

Для изготовления этого вида дефлектора лучше использовать жесть, оцинкованную сталь или специальную сталь, предназначенную для строительства котлов. Если нет возможности приобрести эти материалы, их заменяют более дешевыми. альтернативы, только срок службы дефлектора в этом случае значительно сокращается.

Кроме этих вариантов дефлекторы дымоходов бывают сферические, звездчатые, открытые, круглые. По назначению дефлекторы делятся на устройства:

• для стандартных дымоходов;
• дефлектор для газового дымохода;
• для систем вентиляции;
• для мусоропроводов.

Дефлектор на трубу дымохода своими руками: особенности изготовления

Каждый из дефлекторов имеет индивидуальные размеры, которые должны соответствовать определенным параметрам. Например, при расчете высоты дефлектора следует учитывать тот факт, что он должен составлять 1,6 части по отношению к внутреннему размеру дымохода, а расчет ширины составляет 1,8 части.

Кроме того, 1,2 — это ширина дефлектора. Для сборки дефлектора своими руками вам понадобится материал в виде:

• оцинкованная сталь;
• медь;
• из нержавеющей стали.

Хотя покупка этих материалов стоит дорого, лучше всего отдать предпочтение им, так как дефлектор наиболее восприимчив к внешним раздражителям в виде ветра, ультрафиолета и атмосферных осадков. Самый лучший вариант- применение меди. Предлагаем ознакомиться с инструкцией по изготовлению дефлектора своими руками:

1. Прежде чем приступить к изготовлению дефлектора, следует позаботиться о том, чтобы снять размеры с дымохода и создать чертеж дефлектора дымохода.

2. Сначала на картонной бумаге рисуется развертка всех деталей, из которых состоит дефлектор.

3. Переносят на металлическую поверхность, и с помощью специальных ножниц вырезают по заданной заготовке.

4. Заклепки, болты или сварка помогут соединить необходимые детали между собой.

5. Кронштейны изготовлены из стальных полос, которые используются для фиксации крышки.

6. Коническая часть дефлектора крепится на крышке.

Сначала собирается сам дефлектор, который затем монтируется на дымоход. Далее следует установка нижнего цилиндра, который фиксируется болтами. Затем на него закрепляется рассеиватель, для этого используются хомуты. На поверхность диффузора устанавливается колпак, имеющий обратный конус.

Особенности конструкции дефлектора флюгера

Возможен вариант изготовления флюгера-дефлектора, отличающийся наличием вращающейся корпусной части. В его составе имеются козырьки дефлектора, подшипниковый узел и прямая лопатка, отвечающая за вращение дефлектора.

Принцип работы данного устройства заключается в прохождении воздушных потоков через межвизорное пространство, при этом происходит сжижение и ускорение воздуха. Это положительно сказывается на увеличении тяги в дымоходе, на скорости сгорания топлива и на улучшении воздухообмена, при наличии дополнительной вентиляции.

С помощью этих дефлекторов можно предотвратить обратную тягу, образование искр и пламя.

При самостоятельном изготовлении конструкции потребуется закрепить дефлектор на срезе дымохода с помощью колец с подшипниковым узлом.

Хотя различают флюгерные дефлекторы различной конструкции, для них характерен быстрый износ из-за того, что элементы, отвечающие за вращение, выходят из строя. На них негативно влияет коррозия и загрязнение. Кроме того, осенью и весной металлические части флюгера подвергаются воздействию конденсатных масс, которые при замерзании в зимнее время останавливают работу флюгера. Поэтому их использование в регионах с суровыми зимами нецелесообразно.

Технология изготовления дефлектора своими руками

• два цилиндра, расположенные внизу и вверху устройства;
• патрубок;
• коническая часть;
• два кронштейна.

Перед сооружением дефлектора необходимо определить размеры дефлекторов, для чего необходимо измерить диаметр трубы дымохода, место крепления и высоту конструкции.

Для работы вам понадобится:

• металлический лист;
• ножницы по металлу;
• крепежные изделия, такие как болты, гайки, заклепки;
• писцов;
• основа из плотного картона;
• обычные ножницы.

Чтобы не портить дорогую сталь, заранее вырезается картонный макет дефлектора, который подгоняется под размер дымохода. Далее уже по заранее подготовленному макету вырезаются все металлические детали. Для этого картонные заготовки прикладывают к стали и обводят чертилкой.

Ножницы по металлу помогут вырезать элементы. С помощью металлических заклепок, болтов и гаек соединяются все детали. Для изготовления кронштейнов используются стальные полосы.

После подготовки всех необходимых деталей дефлектор собирается:

• на трубу дымохода монтируется нижний цилиндрический элемент, для фиксации которого используются болты;
• на него крепится диффузор;
Кронштейны
• помогают зафиксировать поверхность обратного конуса и колпачка.

Совет: При наличии слишком большого диаметра дымохода для его уменьшения используется металлическая проволока, которая наматывается на дефлектор.

Среди преимуществ изготовления дефлектора данной конструкции следует отметить:

• хорошую защиту дымохода от мусора и атмосферных воздействий;
• продолжительность работы;
• повысить КПД дымохода.

Среди недостатков этого дефлектора:

• несовершенство конструкции;
• трудности в измерении и изготовлении.

Дефлектор — это устройство, улучшающее тягу в трубе. Делает он это за счет того, что в результате обтекания дефлектора воздухом прямо над трубой образуются области пониженного давления. А это влечет за собой подсос воздуха (или топочных газов) из трубы. Те. есть эффект удлинения, приподнимания трубы примерно на 15-20%. Но этого зачастую более чем достаточно для обеспечения хорошей тяги в коротких (низких) трубах. Дефлекторы известны давно, с момента открытия законов аэродинамики, но массово применяются только на промышленных системах. И хотя их изготовление очень просто и под силу каждому, причина их отсутствия на наших трубах исключительно в невежестве и неосведомленности. В результате над крышами маячат «креативные» зонтики — продукт местных печников, много думающих о «красоте неписаного», и уж тем более о тяге в трубе и о качественном сгорании топлива.

Существует множество дефлекторных систем: ЦАГИ, Вольперта-Григоровича, Ханженкова и др. Но самый распространенный вариант обогрева — это дефлектор Вольперта-Григоровича. Хотя по некоторым отзывам лучше зарекомендовал себя для систем вентиляции дефлектор ЦАГИ.

Схема дефлектора достаточно проста. Над трубой устанавливается усеченный конус – диффузор, чтобы труба немного входила в него. Над трубой, как обычно, устанавливается защитный зонт. Но для компенсации повреждений (зоны повышенного давления под зонтом) под зонтом крепится перевернутый конус. В результате внутри этой конструкции при боковом дуновении ветра образуется пониженное давление, и дым охотнее вырывается из трубы. Справедливости ради следует отметить, что при сильном нисходящем потоке ветра «сверху вниз» давление внутри дефлектора возрастает (за счет экранирования зонтом). Это необходимо учитывать при выборе места установки и высоты трубы. Лучший обдув дефлектора сбоку или снизу, а это 99% случаев.

Прежде чем приступить к изготовлению дефлектора, необходимо рассчитать его размеры. Все они привязаны к диаметру трубы. (Если труба квадратная, то делается квадратный дефлектор, хотя из-за угловатости он работает хуже). За исходное значение D принимается диаметр трубы. А все остальные размеры рассчитываются с коэффициентами, соответствующими эскизу. Диаметр диффузора внизу — 2D, вверху — 1,5D, высота диффузора — 1,5D. «Погружение» трубы в диффузор – на 0,15D. Высота конуса зонта, обратного конуса и расстояние между зонтом и рассеивателем равны по 0,25D. Все эти зависимости были получены путем продувки дефлектора в аэродинамической трубе. Поэтому настоятельно рекомендуется их придерживаться.

Итак, зная размеры, приступаем к расчету и вырезанию заготовок. Идеальным материалом для дефлектора будет тонкая нержавеющая сталь. Но вполне подойдет и обычная оцинкованная сталь. Он прослужит долгие годы, а сделать новый — это работа на несколько часов. В расчете размеров заготовок вам поможет статья «Как рассчитать конусную выкройку». Выкройка для диффузора представляет собой изогнутую полосу стали, а для зонта – два круга с вырезанными сегментами. Не забудьте оставить 2-3-сантиметровую полосу металла на одном из краев для соединения. Делаем зонтик на 2-3 сантиметра больше обратного конуса.

Чтобы не морочиться с изгибами и выворотами стали, использовал заклепки и клепальщик. Так как герметичность здесь совершенно не нужна, скрепление краев выкройки заклепками происходит намного быстрее. Удобно использовать какую-нибудь оправку в виде подвесной планки, на которую одевается рассеиватель. Придерживая деталь, сверлим отверстия сразу в двух краях, вставляем заклепку и «вытаскиваем» ее клепальщиком. быстрое и надежное крепление. Немного подправляем заклепку молоточком.

Так же делаем конусы зонта и рефлектора, но пока не соединяем их между собой. Чтобы прикрепить зонт к рассеивателю на нужной высоте, я использовал кусочки шпильки с резьбой. Для стабильного крепления достаточно 3-х, расположенных трехлучевой звездой. На диффузоре шпильки крепятся в специальные петли из полосы металла и также крепятся к диффузору заклепками. Шпильки просто вкручиваются в петли и фиксируются гайками. Эта система позволяет очень точно и быстро установить зонт на нужную высоту.

В обратном конусе просверливаются 3 отверстия и обратный конус фиксируется гайками и стопорными шайбами ​​на нужной высоте. Теперь можно прикрепить защитный зонт. Так как он немного больше в диаметре, чем обратный конус, по его периметру в нескольких местах выступающий край обрезается на ширину 1-2 см, и эта полоса загибается на нижний конус. Таких полосок 6-10 штук и обе шишки скреплены между собой очень надежно. А благодаря тому, что верхний конус-зонт больше нижнего, осадки не будут скапливаться внутри этой «летающей тарелки».

Теперь осталось закрепить дефлектор непосредственно на трубе. Для этого удобно использовать короткий отрезок трубы, чтобы можно было не спеша и качественно соединить его с дефлектором, а затем установить всю конструкцию на дымоход.

Разметив и просверлив необходимые отверстия как в диффузоре, так и в трубе, фиксируем дефлектор также с помощью шпилек с резьбой, обеспечив нужный размер входа трубы в диффузор. Теперь можно установить все на трубу.

Возможно, кому-то конструкция покажется несколько громоздкой. Однако на самом деле дефлектор значительно улучшает тягу в трубе. Даже при слабом ветре сквозняк даже в холодной печи очень отчетливо ощущается «голой рукой» и на слух. При горении, даже при розжиге топки, тяга увеличивается по мере прогрева трубы. НО сильный ветер создает очень значительную тягу, как будто в топку нагнетается воздух, как при наддуве.

По субъективным ощущениям и опыту труба высотой ок. 3 метра работает так же, как 5 метров. Если топка печи не перегружена топливом и обеспечена хорошая подача воздуха, то высота пламени в топке не более 15-20 см, против обычных 40-50. При этом процесс горения идет очень активно.

Потратив всего несколько часов на изготовление дефлектора, вы сможете значительно улучшить процесс горения в своих печах.

Дефлектор на трубе дымохода выполняет две задачи: усиливает тягу и защищает от негативного воздействия осадков. В подавляющем большинстве дымоходов предусмотрен естественный напуск воздушных потоков, и он во многом зависит от погодных условий. При неблагоприятном стечении нескольких условий не только уменьшается тяга, но и появляется обратный эффект – воздух поступает снаружи в помещение. Еще одним фактором, оказывающим существенное влияние на эффективность дымоудаления, является ветер. Степень изменения параметров зависит от его силы и направленности.

Установка дефлектора позволяет решить следующие задачи.

1. Защита дымохода от засорения и попадания влаги. В межсезонье на нем могут свить гнезда птицы, дымоход забивается снегом, во время дождя в него попадает большое количество воды. Дефлектор полностью исключает возникновение подобных проблем.

2. Снижают негативное влияние климатических факторов на показатели тяги дымохода. Как уже было сказано, погодные условия могут быть настолько неблагоприятны, что вызывают обратную тягу — очень опасное явление.

3. Увеличение КПД дымоходов в пределах 15-20%. Благодаря этому появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада здания, удешевлять монтаж элементов.

4. Гашение искр. это дополнительная функция дефлектора, необходимая при определении категории пожарной безопасности кровли.

Дефлектор состоит из трех основных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов сгорания в трубе, зонт защищает ее от воды и мусора, а корпус рассекает воздушные потоки и создает вакуум для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает работу дефлектора.

Действие дефлектора объясняется эффектом Бернулли: скорость воздушного потока напрямую связана с давлением в канале. Воздух увеличивает скорость движения в суженном диффузоре, за счет этого снижается давление в корпусе и увеличивается тяга в дымоходе.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Популярные дизайны

Цены на дефлекторы для дымоходов

Дефлектор дымохода

В сравнительной таблице будут указаны только те модели, которые пользуются популярностью у частных застройщиков.

Табл. Виды дефлекторов на дымоход

Название модели	Краткое описание принципа действия и эксплуатационных характеристик
	Классический и очень распространенный вариант, скорость движения продуктов сгорания увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на небольшом расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет конструктивных особенностей происходит двойное ускорение движения воздушных потоков: в сторону сужения диффузора и в сторону верхнего обратного колпака.
	Модель разработана сотрудниками Центрального аэрогидродинамического института, в недавнем прошлом самого известного профильного научного учреждения. Тяга усиливается за счет притяжения давления ветра и перепада давления по высоте. Сопло внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Сопло ЦАГИ исключает эффект обратной тяги. Недостаток – при определенных климатических условиях зимой на стенках может появиться иней, что ухудшает параметры тяги дымохода.
	Продукт разработан специалистами французской компании Astato. Он состоит из статической и динамической частей, редко используется на дымоходах. Причина в том, что крайне тяжелые условия эксплуатации вентилятора выдвигают жесткие требования по надежности и безопасности. Такие вентиляторы значительно увеличивают общую стоимость монтажа дымоходных труб.
	Довольно сложные устройства, состоящие из вращающейся головки турбины и неподвижного корпуса. За счет вращения лопастей под колпаком устройства снижается давление, эффективнее высасывается дым из трубы. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что значительно повышает производительность дымоходов. Турбодефлекторы в 2–4 раза эффективнее статических моделей и имеют привлекательный внешний вид.
	Защитные козырьки соединяются с трубой дымохода при помощи небольшой опоры, закрытой с обеих сторон. Навес имеет криволинейную геометрию и по проекции полностью перекрывает сечение дымохода. Сверху на капот установлен флюгер, который поворачивает конструкцию в зависимости от направления ветра. Воздушные потоки проходят через специальные щели и поднимаются вверх. Такое движение вызывает снижение давления и увеличение естественной тяги отходящих газов из дымохода.
	Чаще всего монтируется на промышленных дымоходах. главная особенность- возможность работы при сильных порывах ветра. Кроме того, возможность обратной тяги полностью исключена.

Мастер должен выбрать подходящий дефлектор после тщательного анализа всех факторов. Но надо учитывать, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Что именно?

Как самому сделать дефлектор

Мы выбрали самый простой тип дефлектора (узел Григоровича), его можно изготовить самостоятельно. Такая конструкция увеличивает тягу на 20-25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, посмотрите рекомендуемые размеры и перечень отдельных элементов. Для изготовления дефлектора вам понадобится небольшой кусок оцинкованного листа, ножницы для резки металла, приспособление для установки специальных заклепок.

Важно. Для каждого диаметра трубы дымохода необходимо иметь индивидуальные размеры составных частей дефлектора. В сети много онлайн-калькуляторов, нет необходимости переписывать и использовать сложные формулы. Все размеры даны в зависимости от диаметра круглого дымохода.

Шаг 1. Перенести размеры составных частей прибора на металл. Для этого начертите на поверхности две окружности и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет, то это не проблема. В центр металла вбейте гвоздь, привяжите к нему фломастер или карандаш ниткой, длина нити равна радиусу окружности. Такое элементарное устройство прекрасно работает, проверено практикой. Вырежьте заготовки ножницами по металлу.

Шаг 2 Соберите корпус дефлектора. Для этого по краям его выработки просверлите отверстия под диаметр заклепок. Сначала просверлите с одной стороны, затем временно согните корпус и сделайте отметки с другой стороны. Они должны точно совпадать, иначе при установке заклепок возникнут большие проблемы.

Шаг 3 Рассчитайте сектор, который необходимо вырезать для гнутых круглых элементов. Но снимать его не стоит, нужен лишний металл, чтобы заклепать изгиб. Можно воспользоваться формулами и узнать угол изгиба, а можно сделать разрез по одному радиусу и на практике подобрать оптимальный тип элемента. Второй вариант намного быстрее, но не влияет на эффективность устройства.

Шаг 4 Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3-4 см, чаще в этом нет необходимости, механических нагрузок в этих местах нет.

Цены на ручные заклепки

Ручные заклепки

Шаг 5 Вырежьте небольшие полоски металла для крепления пластин, каждая длиной около 2 см, шириной один сантиметр.

Шаг 6 Соедините две пластины вместе. Нет необходимости обеспечивать герметичность стыков, главное добиться устойчивости дефлектора.

Шаг 7 Соберите все элементы в единый дизайн. Длина и количество фиксирующих планок указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то укрепите их.

Практические советы. Гораздо проще позаботиться о прочности конструкции на земле, чем потом подниматься на крышу, чтобы отремонтировать дефлектор. Несколько раз внимательно проверьте надежность фиксации элементов во всех местах.

Шаг 8 Примерить узел на трубу, если обнаружены отклонения в размерах, исправить их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости воздушного потока. В противном случае эффективность устройства будет значительно снижена.

Шаг 9 Изготовьте металлический хомут и надежно закрепите дефлектор на трубе дымохода.

При желании можно проверить эффективность устройства. Изготовьте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделать правильно, то разница будет заметна на глаз, рассчитывать ничего не надо.

Видео — Дефлектор дымохода

Изготовление и установка дефлектора не требует много времени, в отличие от установки самого дымохода. Но дымоход можно сделать и самостоятельно, если внимательно изучить все нюансы. О том, как установить керамическую дымоходную трубу, вы можете прочитать .

Система вентиляции загородного дома должна обеспечивать его нормальную работу в любых условиях. Это необходимо по ряду причин для обеспечения жизнедеятельности жильцов, обеспечения нормального горения тепловых агрегатов и удаления из помещения воздуха с низким содержанием кислорода. Для этого предусмотрена система вентиляционных каналов, венцом которых является дефлектор на выхлопной трубе.

Дефлекторы предназначены для использования ветровой нагрузки с целью обеспечения нормальной вентиляции жилых, коммерческих или производственных помещений.

Однако известно, что при определенных направлениях и силе ветра возможно снижение тяги в вентиляционной системе вплоть до ее опрокидывания, то есть изменение направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу вверх из зоны повышенного давления.

Обратите внимание, что колпачки на дефлекторах имеют более выпуклую форму вверх. Это означает, что при облете такого препятствия в его нижней части создается разрежение, которое и создает тягу.

Какой дефлектор лучше на вытяжку

На строительном рынке в широчайшем ассортименте представлены различные конструкции таких изделий. Все они имеют определенные особенности эксплуатации, о которых желательно знать при покупке. Самые популярные виды:

1. Поворотные вентиляционные конструкции.
2. Вращающиеся вентиляционные дефлекторы.
3. Дефлекторы Григорович.
4. Модели для разработки ЦАГИ (Центральный аэрогидродинамический институт).
5. Дефлекторы Вольперта.
6. H-образный.

Рассмотрим некоторые из них подробнее.

Роторные турбины для выхлопной системы

Это самые популярные устройства для этой цели. По сравнению с другими конструкциями их производительность выше на 20-25%.

Преимущество приложения заключается в том, что во время работы они не используют какой-либо источник энергии.

Всегда вращаясь в одном направлении под действием ветра, головка турбины создает вакуум внутри вентиляционной трубы, что способствует активному процессу циркуляции воздуха.

Помимо того, что элегантно выполнен из стали, он выполняет еще и функцию защиты устья трубы от атмосферных осадков.

Головная часть изготовлена ​​из алюминиевых полос толщиной до 0,5 мм, а основание из стального листа, окрашенного в цвета RAL.

Роторные турбины можно использовать на круглых, квадратных или прямоугольных каналах или дымоходах. .

Дефлектор поворотный

На рынке представлены дефлекторами поворотными с вытяжным вентилятором. Для повышения производительности здесь используются насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка установлена ​​на вертикальной оси и оснащена двумя необслуживаемыми герметичными подшипниками.

На этой же оси установлена ​​крыльчатка, подающая воздух через вытяжной канал. Этому способствует постоянное направление вращения головки устройства независимо от направления ветра.

Материалом изготовления обычно служит алюминиевый лист, реже — лист нержавеющей стали толщиной 0,4 мм.

Посмотреть видео

Полный диапазон размеров представляет весь стандартный диапазон и позволяет использовать их на дымоходах или дымоходах всех профилей.

Дефлекторы Григоровича

Простые по конструкции такие устройства заслуживают внимания как предметы, сделанные своими руками. В то же время они достаточно эффективны, увеличивая тягу в вытяжном канале не менее чем на 20%.

Для изготовления своими руками необходимо вырезать из оцинкованной стали круг и вынуть из него сектор. Таким образом получается конический колпачок, что и является целью проводимой работы. Закрепить можно на конце выхлопной трубы на трех стойках из полос того же металла.

Наряду с основной функцией это изделие защищает горловину вытяжного канала от загрязнения мусором. Для этого по бокам устройства обтянута металлическая сетка с ячейкой не более 5 миллиметров.

Дефлекторы-флюгеры

Конструкция этого устройства основана на том же принципе — изменение скорости воздушного потока при его обтекании диффузора . В результате над устьем выхлопной трубы создается зона разрежения, что способствует ускоренному удалению воздуха из системы.

А вот эти устройства являются родоначальником и самым ярким представителем класса дефлекторов — флюгеров. Их особенность заключается в способности ориентироваться на ветру, для чего в конструкции используется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней значительно ниже, чем к поворотным устройствам, так как ось используется только для ориентации изделия в пространстве.

Формы флюгеров могут быть самыми разнообразными, при этом принцип работы не меняется.

Следует отметить, что разнообразие конструкций устройств для усиления тяги безгранично. Сочетание действующих факторов и смешение структур настолько развито, что в ряде случаев не представляется возможным отнести устройство к тому или иному типу. Да это и не нужно — главное, чтобы работало исправно. Немаловажным фактором является внешний вид изделия.

Поэтому подбор дефлектора для вентиляции сводится к чисто эстетической задаче исходя из личных предпочтений. И, конечно же, имеет значение глубина кармана.

Дефлектор на выхлопную трубу своими руками

Посмотреть видео

Ставя перед собой такую ​​задачу, необходимо, в первую очередь, определиться с ее размерами. От этого будет зависеть выбор материала и потребность в нем. Для обеспечения работоспособности важно соответствие соотношения габаритных размеров, которое можно определить по специальной таблице:

Чтобы сделать дефлектор выхлопной трубы своими руками, вам понадобится чертеж. Предлагаем воспользоваться чертежом, представленным на нашем сайте, но для начала необходимо определиться с конструкцией изделия. Сделать чертеж своими руками тоже несложно, руководствуясь инструкциями из таблицы ниже.

Инструменты, которые нам потребуются в процессе изготовления устройства:

1. Ножницы слесарные для резки металла. Можно использовать ручную, но если есть возможность, то лучше использовать механическую.

1. Киянка деревянная для выполнения жестяных работ.
2. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
3. Заклепочник для установки глухих заклепок.

1. Пробойник — для указания места сверления отверстий в металлическом листе.
2. Слесарный молоток.

Для выполнения жестяных работ потребуется верстак с прибоем, представляющий собой стальной уголок размером 50х50 мм, закрепленный по длине по краю.

Необходимые материалы для изготовления дефлектора на выхлопную трубу своими руками:

1. Металлический лист. Вы можете использовать сталь, оцинкованную сталь, медь, алюминий и другие виды на выбор мастера. Толщина материала должна быть в пределах 0,5-1,0 мм.
2. Алюминиевые глухие заклепки толщиной около трех миллиметров.
3. Картон для изготовления лекал деталей и формирования модели изделия.
4. Скобочник для скрепления картонных деталей.
5. Измерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школы).
6. Карандаш или маркер для разметки.

сборная картонная модель позволяет избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем поворотный дефлектор своими руками

Устройства данного типа наиболее сложны в изготовлении, поэтому чертежи на них целесообразно разработать самостоятельно. А для изготовления изделия в натуре нужно иметь хотя бы средний уровень сантехнических навыков.

Одним из сложных элементов конструкции дефлектора поворотного выхлопного являются ламели — пластинчатые детали, на которые воздействует ветровой поток. Их необходимо сделать абсолютно одинаковыми, чтобы избежать разбалансировки всего узла при вращении.

Посмотреть видео

Размеры и форму ламелей необходимо предварительно отработать на картонном макете. Необходимое их количество вырезается и с помощью степлера и клея собирается в макет. Рекомендуется установить его на вертикальную ось и протестировать в рабочем положении с помощью вентилятора или пылесоса.

В этом случае необходимо контролировать балансировку и работоспособность устройства. Результатом этой работы должно стать развитие формы ламелей и их эффективности.

Но главная задача — рассчитать истинные размеры основания головки в зависимости от размера и формы воздуховода.

Как известно, основанием для установки роторного вентилятора является наружная часть выхлопной трубы.

Но для мастеров есть хорошие предпосылки. Не нужно возиться со сложной сферической формой такого устройства. В свое время на флоте, где вентиляция салона является одним из важнейших факторов, такие аппараты применялись массово, но с цилиндрическим ротором. Такая форма позволяет легко изготовить качественную вращающуюся деталь.

Посмотреть видео

Процесс изготовления роторного вентилятора может выглядеть следующим образом:

1. Изготовить опорные диски для цилиндрического ротора. Верхний выполнен в виде диска с отверстием под ось в центре, нижний — в виде кольца.
2. Нарезка из металлической полосы прямоугольных ламелей определенных размеров.
3. Закрепите их между двумя частями. Способ крепления зависит от материала, из которого изготовлен ротор. Это может быть сварка для стальных деталей и заклепки для цветных элементов конструкции.
4. В процессе сборки необходимо предусмотреть установку несущей оси. Сделать на нем посадочные места для установки подшипников бывает затруднительно, так как их использование для быстровращающейся массивной детали (ротора) представляется обязательным.
5. Изготовить посадочную площадку, соединяющую ротор и воздуховод. Его форма зависит от формы внешней части и предусматривает крепление подшипника вдоль оси.

Сложность исполнения заключается в необходимости изготовления поворотных деталей — осей и корпусов подшипников.

В бытовой токарной технике, как правило, нет. Ручная работа хлопотна и не гарантирует качество. Выход один — найти подрядчика и заказать запчасти на стороне.

Монтажные работы

Хорошо, если удалось сделать качественное устройство выхлопной системы. Но надо понимать, что впереди очень ответственная операция – установка его на место нанесения. И всегда сверху, что накладывает на установщика дополнительную ответственность.

Установка головок на вентиляционные трубы всегда производится на завершающем этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемые поверх финишного покрытия. Кроме того, перед установкой оголовка вокруг трубы необходимо сделать подмости, на которых и осуществляется монтаж.

Для установки оголовья на кирпичную трубу используются саморезы:

1. Отверстия просверливаются на расстоянии 12-15 сантиметров друг от друга, чтобы не попасть в стык между кирпичами. В зависимости от размера устройства можно использовать сверло диаметром 5-8 миллиметров.
2. Пластиковые вставки (дюбели) устанавливаются в отверстия.
3. Корпус дефлектора надевается на трубу и фиксируется саморезами.

Обычно используются для воздуховодов металлические трубы с тонкой стенкой. В этом случае установка осуществляется с помощью металлического хомута, который затягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые вкратце сводятся к следующему:

1. Перед началом работы на высоте не принимать сильнодействующих препаратов, способных вызвать головокружение.
2. Категорически запрещается употреблять алкоголь в любых количествах.
3. Перед подъемом на высоту необходимо убедиться, что кровельная лестница надежно закреплена.
4. При выполнении работ необходимо использовать страховочный фал.
5. Место на земле непосредственно под трубой должно быть предварительно очищено от строительного мусора, оборудования и других посторонних предметов.
6. Не работайте на высоте при сильном ветре, дожде или других осадках.

Посмотреть видео

Нужно помнить, что при сотворении человека Господь не удосужился снабдить его запасными частями. Желаю тебе успеха!

Записи

Дефлектор дымохода представляет собой простую коническую конструкцию, закрывающую дымоход на крыше дома. Такое устройство создает внутри дымохода хорошую тягу, предотвращает его загрязнение и защищает от осадков и порывов ветра.

Многие владельцы частных домов не знают, как повысить КПД дымохода с помощью конуса или флюгера, а некоторые даже устанавливают эту конструкцию в эстетических целях. В этом материале мы попытаемся разобраться, каков принцип работы дефлектора и какие модели наиболее применимы в быту.

Устройство дефлектора дымового канала и принцип его работы

Все дефлекторы дымохода имеют одинаковую конструкцию и состоят из четырех элементов:

• цилиндр;
• диффузор;
• разрывы колец;
• защитный колпачок.

Устройства могут отличаться по конструкции, размерам и количеству. дополнительные элементы, но все они работают по одному принципу.

Дефлектор монтируется над трубой и создает вакуум в дымоходе при боковом ветре. Таким образом увеличивается тяга и эффективнее удаляются продукты сгорания.

Поскольку конструкция не создает сопротивления внутреннему воздушному потоку, дым не попадает обратно в помещение и эффективно удаляется за пределы здания. Кроме того, устройство защищает канал от грязи и мусора и выглядит эстетично.

Исследования показывают, что дымоход увеличивает КПД отопительных приборов на 15–20%. Однако эта величина зависит не только от дефлектора, но и от расположения и диаметра сечения дымохода.

Разновидности дефлекторов дымоходов

Хотя конструкция и принцип действия дефлекторов дымоходов практически одинаковы в разных моделях, можно выделить наиболее популярные среди пользователей разновидности этих устройств:

• ЦАГИ — имеет форму цилиндр и увенчан небольшим конусом, выполненным из оцинкованной или нержавеющей стали.
• Тарелка — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра.
• Патрон «Волпер» — аналог ЦАГИ, имеет аналогичную форму, немного отличается в верхней части (конус заменен пластиной).
Дефлектор
• Григоровича — еще один тип ЦАГИ, в конструкции которого конус направлен вниз.
• Н-образный – имеет два канала, благодаря которым воздух поступает в трубу с двух сторон.

Небольшие отличия в конструкции имеют вращающиеся модели дефлекторов на трубе дымохода. Они работают вне зависимости от направления ветра, но малоэффективны в штиль. К таким устройствам относятся:

Флюгер-дефлектор — модель с вращающимся корпусом и флюгером, меняющим положение в зависимости от направления ветра.
Поворотный — самый эффективный дефлектор дымохода для газового котла. Вращается в одном направлении, создает хорошую тягу и защищает трубу от загрязнения.

Правила самостоятельного изготовления устройства

Простейшее устройство дефлектора дыма на дымоход можно сделать своими руками из мягких листов стали. Для этого потребуются следующие материалы и инструменты:

• Лист из оцинкованной или нержавеющей стали толщиной 0,5–1 мм;
• ножницы по металлу;
• заклепочник;
сверло
• ;
• листов плотной бумаги или картона.

Подготовительная часть включает расчет параметров устройства и изготовление чертежей-заготовок будущей конструкции. Для проведения расчета необходимо измерить внутренний диаметр дымохода (d) и на его основе рассчитать размеры деталей по следующим формулам:

• Высота конструкции = 1,6–1,7 d
• Ширина диффузора = 1,2–1,3 d
• Ширина зонта = 1,7 — 1,9 d

Для более точного расчета можно воспользоваться специальными таблицами, в которых указаны стандартные диаметры дымоходных каналов.

Процесс изготовления

Самодельный дефлектор можно изготовить по следующей схеме:

Установка устройства – этапы монтажа

Установить дефлектор на дымоход своими руками можно двумя способами: прямо на отверстие в кирпичном канале или с помощью соединительной трубы. Первый вариант установки подходит только в том случае, если канал изначально рассчитан на последующую установку зонта. Второй вариант более универсальный и безопасный, он подходит для всех типов дымоходов.

Для проведения монтажа и монтажа конструкции потребуется взять шпильки с резьбой и отрезок трубы диаметром чуть больше размеров дымового канала. Установка на трубу осуществляется по следующей схеме:

• Размечаем места будущих креплений на трубе (10-15 см от края) и диффузоре.
• Просверлите отверстия в деталях в отмеченных точках, убедитесь в их совпадении, примерив элементы друг к другу.
• Пропустите резьбовые стержни через отверстия и закрепите их гайками с обеих сторон диффузора и трубы. Гайки лучше затягивать одновременно, чтобы не погнуть лист металла.
• Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать хомутами.

Необходимо следить за тем, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого необходимо особенно плотно зафиксировать трубу хомутами, по возможности обработать стыки герметиком.

Установка флюгера на дымоход своими руками несколько сложнее, чем монтаж устойчивой конструкции обычного диффузора. В кладке дымохода сверлятся отверстия для крепления нижнего цилиндра флюгера. Фиксируется болтами. Очень важно подобрать модель флюгера в точном соответствии с диаметром дымохода. Особенности монтажа также заключаются в том, что конструкция должна быть закреплена на вращающейся оси флюгера.

просмотра

Дефлектор дымохода газового котла: требования и инструкция по установке

Независимо от вида топлива дымоход является обязательной частью системы отопления. От его грамотного устройства зависит, настолько тепло будет в доме.

Особым видом топлива является газ, так как он небезопасен, поэтому многих волнует вопрос: нужен ли дефлектор в дымоходе газового котла и будет ли такое решение правильным? Попробуем разобраться с этим непростым вопросом в нашем материале.

Содержание статьи:

• Популярные типы усилителей тяги
• Что такое дефлектор?
• Конструкция дефлектора
• Характеристики популярных моделей
• Как рассчитать статический дефлектор?
• Устройство для самостоятельной сборки
• Сборка простой тарельчатой ​​модели
• Особенности монтажа поворотного дефлектора
• Дефлектор дымохода
• Выводы и полезное видео по теме

Популярные виды усилителей тяги

В современном дизайне существуют разные виды дефлекторов, поэтому вы сможете подобрать модель для дома, выполненного в любом архитектурном стиле.

Конструктивно эти устройства различаются:

• плоский верх;
• две рампы;
• полукруглая крышка;
• складной верх.

Каждый из них имеет определенные преимущества: открывающаяся крышка на дефлекторе позволяет контролировать процесс удаления продуктов сгорания.

В качестве декоративного элемента для крыши, выполненной в стиле модерн, отлично подойдет плоский верх, лучшей защитой от атмосферных воздействий является двускатная мини-кровля. В качестве материала для их изготовления в основном используется оцинкованный металл, но иногда его покрывают слоем пластика или эмалью.

Что такое дефлектор?

Сильный ветер может нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания из газового котла при неэффективном их удалении представляют угрозу не только здоровью, но и жизни людей.

Для увеличения тяги за счет оптимизации воздушного потока используйте перегородки. В переводе его название звучит как рефлектор, отклоняющее устройство. В его работе был применен эффект Бернулли, основанный на снижении давления при обтекании воздушным потоком препятствия. Он отклоняет воздушные массы, увеличивая силу основного потока дымохода.

Дымоход газового котла, оборудованного перегородкой, не затухнет при сильных порывах ветра. Конструкция становится более эффективной, так как усилие тяги увеличивается до 20%

Усилитель тяги эффективно работает при любой силе ветра, и даже при сильном порывы, если они есть, тяга не перевернется. Но при полном штиле этот аэродинамический прибор действует как зонт и практически бездействует, а иногда и снижает тягу. По этой причине многие специалисты не рекомендуют устанавливать дефлекторы на газоходы.

Несмотря на повышенные требования к дефлектору, устанавливаемому на , в ряде случаев это единственное решение проблемы. Если это устройство не входит в проект, необходимо согласовать его установку с газовыми компаниями. Только после выполнения этого условия можно приступать к установке дефлектора.

По специфике устройства и связанному с этим принципу действия дефлекторы подразделяются на следующие разновидности:

Галерея изображений

Фото

Обычный, конструктивно несложный дефлектор выполнен в виде зонта. Однако в его функции входит не только защита от атмосферных вод, но и усиление тяги. Он усиливается при образовании вихрей на поверхности устройства при ударе о него ветра

Дефлекторные устройства, созданные в виде буквы Н, значительно увеличивают тягу за счет направления дымовых газов сразу в несколько каналов. Их устанавливают в районах с высокой ветровой нагрузкой.

В регионах с низкой ветровой нагрузкой ветрозащитный экран – лучшее решение. Его последовательно установленные вращающиеся козырьки будут улавливать и усиливать малейшее дыхание

Для плоской и наклонной крыши высокий дымоход не нужен, но установка небольшого по высоте канала может вызвать возгорание кровельного покрытия, особенно если оно поддается возгоранию . В этих случаях подойдет дефлектор с искрогасителем, исключающим попадание искр на горючую поверхность, например, на гибкую черепицу или ондулин

Дефлектор традиционного зонта

Н-образные дефлекторы

Парусный дефлектор

Искрогаситель Модель

Дефлектор Дизайн

Дефлектор предотвращает прямой поток воздуха в дымоход.

Стандартно состоит из 3-х частей:

1. Верхний цилиндр (рассеиватель) расширенный снизу. Он крепится к днищу с помощью специальных стоек.
2. Нижнее стекло из металла, керамики или асбоцемента.
3. Колпак в виде конусообразного зонта.

Верхняя часть и нижний цилиндр снабжены кольцевыми отбойниками, отклоняющими воздушный поток. В некоторых моделях верхний элемент отсутствует. Затем на трубу устанавливается нижний цилиндр, затем вперед и назад идет диффузор и колпаки.

Устройство работает по простому принципу:

• расположенные сверху стенки цилиндра принимают на себя удар ветра и направляют поток воздуха вокруг себя;
• за счет скольжения по поверхности отдельных воздушных струй и подъема их вверх происходит подсос газов, поступающих из дымохода.

Тяга усиливается при любом направлении ветра, кроме горизонтального. В последнем случае внутри устройства образуются воздушные вихри, перекрывающие пути выхода дыма. Этот существенный недостаток устраняется добавлением дополнительного элемента — обратного конуса.

Конструктивно дефлектор состоит из диффузора (2) с рамой (3), закрепленной на трубе (1). Эти элементы расположены в оболочке (4). Над диффузором располагается зонт (5) с теплоизоляцией (6) и щиток (7). Сменный фильтр (10) устанавливается на опоры (9) и закреплен болтами (11)

Возвратный конус устанавливается под крышкой. Задача дефлектора – обеспечить вывод потоков воздуха наружу, сминая их.

Характеристики популярных моделей

Дефлекторные модели различаются как размером, так и чувствительностью к ветру. Наиболее популярны модели ЦАГИ, Ханженкова, Вольперта-Григоровича, Дымчатого Зуба, Худа, он же Саше, Шенарда. Первая из этих моделей была разработана в Аэродинамическом институте. Жуковский.

Чаще всего ЦАГИ применяют в системах вентиляции из-за трудностей, возникающих при . Вторая модель по сути тот же ЦАГИ, но несколько усовершенствованный изобретателем. По сути, это дополнительный цилиндр вокруг трубы с погруженным в цилиндр на определенном расстоянии кожухом-зонтом.

Дефлектор ЦАГИ домовладельцы выбирают чаще всего. Имеет цилиндрическую форму. Устройство из оцинкованной или нержавеющей стали

Дефлектор Вольперта-Григоровича зарекомендовал себя как усилитель тяги в дымоходах. Он эффективно работает в районах с преобладающими слабыми ветрами. В конструкцию входят 2 баллона – нижний с двумя выходными патрубками и верхний с крышкой.

«Дымовой зуб» монтируется в дверцу, специально предусмотренную в дымоходе. Благодаря тому, что в конструкцию входят 2 ручки, можно регулировать поток воздуха.

Крышки для курильщиков делают самой разной формы. Иногда их покрывают термостойкой эмалью. Отдельные элементы выглядят очень декоративно

Дефлектор капота имеет поворотную конструкцию. Он состоит из воздухозаборника в виде полукруглой желобки, закрепленного на поворотном стержне, установленном внутри трубы. Увеличение тяговой мощности за счет установки ветрового отражателя-флюгера происходит за счет завихрений, возникающих при ветровой нагрузке.

Как рассчитать статический дефлектор?

При самостоятельном изготовлении дефлектора необходимо выполнить расчеты и зарисовать эскиз будущего изделия. Необходимо исходить из внутреннего диаметра дымохода.

На фото зависимость размеров дефлектора от диаметра дымохода. Для определения нижнего диаметра диффузора базовый параметр умножают на 2, верхний — на 1,5, высоту диффузора — также на 1,5, высоту конуса, включая обратную, высоту зонта — на 0,25, вход трубы в диффузор — на 0,15

Для стандартного устройства параметры можно подобрать по таблице:

Pipe inner diameter (cm)	Deflector Height (cm)	Diffuser Diameter (cm)
12	14,4	24
14	16,8	28
20	24	40
40	48	80
50	60	100

The table will allow you to choose the dimensions of the deflector без проведения расчетов. Но если подходящих размеров в нем нет, все равно придется вооружиться калькулятором или найти в интернете соответствующую программу.

При изготовлении дефлектора с индивидуальными параметрами для определения размеров также используются эти специальные формулы:
• D диффузора = 1,2 х двн. трубы;
• Н = 1,6 х двн. трубы;
• Ширина крышки = 1,7 х двн. трубы.

Узнав все размеры, можно рассчитать размах конуса зонта. Если известны диаметр и высота, то диаметр круглой заготовки легко вычислить по теореме Пифагора:

R = √(D/2)² + H²

Теперь необходимо определить параметры сектора, который впоследствии будет вырезаться из заготовки.

Длина полной окружности 360⁰ L равна 2π R. Длина окружности, лежащей в основе готового конуса Lm, будет меньше L. Длина дуги отрезка (X) определяется из разности этих длин . Для этого составьте пропорцию:

Л/360⁰ = Лм/Х

Из нее рассчитывается нужный размер: Х = 360 х Лм/л. Полученное значение Х вычитается из 360⁰ – это будет быть размером разрезаемого сектора.

Итак, если высота дефлектора должна быть 168 мм, а диаметр 280 мм, то радиус заготовки равен 219 мм, а ее длина окружности Lm = 218,7 х 2 х 3,14 = 1373 мм. Искомый конус будет иметь длину окружности 280 х 3,14 = 879 мм. Следовательно, 879/1373 х 360⁰ = 230⁰. Сектор разреза должен иметь угол 360 — 230 = 130⁰.

Когда необходимо вырезать заготовку в виде усеченного конуса, приходится решать более сложную задачу, т. к. известной величиной будет высота усеченной части, а не конуса полностью. Независимо от этого расчет производится на основе все той же теоремы Пифагора. Полная высота находится из пропорции:

(D — Dm) / 2H = D / 2Hp

Отсюда следует, что Hp = D x H / (D-Dm). Узнав это значение, рассчитайте параметры заготовки для полного конуса и отнимите от него верхнюю часть.

При известных параметрах: высоте конуса — полного или усеченного и радиусе основания, с помощью несложных расчетов достаточно просто определить радиус внешний и внутренний (в случае усеченного конуса) и затем начальный угол и длина образующей кривой

Предположим, требуется усеченный конус, у которого Н = 240 мм, диаметр в основании 400 мм, а верхняя окружность должна иметь диаметр 300 мм.

• Полная высота Hp = 400 x 240 / (400 — 300) = 960 мм.
• Внешний радиус заготовки Rz = √ (400/2) ² + 960² = 980,6 мм.
• Радиус меньшего отверстия составляет Rm = √ (960 — 240) ² + (300 | 2) ² = 239 мм.
• Угол сектора: 360/2 x 400/980,6 = 73,4⁰.

Осталось нарисовать одну дугу радиусом 980,6 мм, а вторую радиусом 239 мм из той же точки и провести радиусы под углом 73,4°. Если вы планируете перекрывать края, добавьте припуски.

И еще о том, как самому соорудить дефлектор на дымоход, читайте .

Приспособление для самостоятельной сборки

Сначала готовятся выкройки, затем они раскладываются на листе металла и с помощью специальных ножниц вырезаются детали. Туловище свернуто, края скреплены заклепками. Далее верхний и нижний конусы скрепляются между собой, используя край первого, потому что он больше и в нем можно вырезать в нескольких местах специальные монтажные вырезы шириной около 1,5 см, а затем их загнуть.

Собрать простой дефлектор несложно, но если предстоит установка поворотного устройства, то придется разобраться со многими деталями

Перед сборкой в ​​нижний конус устанавливают 3 стойки, равномерно распределяя их по периметру и используя для этого резьбовые стержни. Для соединения зонта с диффузором на последний наклепываются петли из металлических полос. Стойки вкручиваются в петли и для большей надежности фиксируются гайками.

Далее выполняют монтажные работы по изготовленному своими руками дефлектору в дымоход газового или другого типа котла. Собранное устройство укладывается на трубу и закрепляется с помощью хомутов, не допуская зазоров. Иногда стык обрабатывают термостойким герметиком.

Сборка простой модели тарельчатого клапана

Самый простой в реализации проект – изготовление модели тарельчатого дефлектора. Такой колпак на дымоход легко сделать своими руками. Его геометрические параметры зависят от диаметра трубы:

Фотогалерея

Фото

Конструкция дефлектора круглой трубы

Диаметр хомута для крепления дефлектора

Размер колпака дымохода

Расстояние между зонтом и монтажным хомутом

Чтобы не ошибиться в изготовлении и точно подогнать детали под необходимый размер, желательно предварительно изготовить модель дефлектора из картона. На этом этапе проще и легче внести коррективы в конструкцию. Картонные заготовки одновременно послужат оригинальными шаблонами для вырезания элементов будущего дефлектора:

Галерея изображений

Фото

Изготовление шаблона дефлектора на дымоход

Сборка металлического зонта на дымоход

Устройство выносной стойки

Крепление фиксирующего хомута дефлектора

Особенности монтажа поворотного дефлектора

Турбодефлектор роторной турбины Турбовент — все эти названия относятся к одному типу механического устройства для усиления тяги. Он состоит из статической части, соединенной с дымоходом, и активной головки с лопастями в виде шара.

Дефлектор поворотный — единственное устройство, которое не рекомендуется устанавливать на дымоходы печей, отапливаемых твердым топливом, и дровяных каминов. Турбовент имеет характерную особенность – стравливать воздух из трубы даже в тот период, когда отопление не работает.

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Это происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого мощность тяги в условиях разрежения воздуха возрастает, а риск опрокидывания тяги практически равен 0.

В дымоходах газовых котлов Турбовент хорошо справляется со своей задачей и может служить украшение любого фасада. Если сравнивать его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основание поворотного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры напора варьируются от 100 до 680 мм. Срок его службы до 15 лет.

При всех достоинствах ротационной турбины есть один, но существенный недостаток — при отсутствии ветра устройство останавливается. Если в это время наблюдаются осадки при температуре ниже 0, то головка может замерзнуть и нужно будет принять меры к ее запуску.

Несмотря на относительную сложность конструкции, установка поворотного дефлектора не представляет сложности. Устройство имеет небольшой вес, поэтому для установки достаточно усилий одного человека и времени около 2-х часов. Подходящим местом является самая высокая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее скопятся осадки.

Движение головки роторной турбины осуществляется с помощью подшипников. Устройство работает автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду бесполезно

Для разных моделей роторных турбин требование одно: температура продуктов сгорания над трубой не должна превышать 150- 250⁰. Размеры основания должны точно соответствовать дымоходу. Дефлектор с турбонаддувом должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

На рынке представлены турбодефлекторы разных марок. Среди наиболее авторитетных – Турбовент, Турбомакс, Ротовент. Первый производитель выпускает изделия с основанием различной геометрии.

Опознать их можно по маркировке ТА-315, ТА-355, ТА-500. В нем цифрой обозначен диаметр в случае круглого сечения или размеры прямоугольного основания.

Дефлектор Turbomax производит белорусская компания. Делают устройства из качественного материала – нержавеющей стали от европейского поставщика. Rotovent также из нержавеющей стали, поставляемой из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру – около 500⁰.

Дефлектор дымоходный

Конструктивно дымоходный флюгер устроен так, что газы, свободно выходя на подветренную сторону, увеличивают силу тяги в дымоходе. Устройство из жаропрочной стали хорошо зарекомендовало себя в условиях высоких температур и образования конденсата.

Под криволинейным забралом флайгана находится подшипниковый узел, который защищает от проблем с вращением. Несущий узел крепится к дымоходу болтами. Зона разрежения создается при прохождении воздушного потока через пространство под козырьками.

При установке основание устройства надевается на круглый дымоход до упора, а затем фиксируется 3-мя болтами. Затягивайте болты с большой осторожностью, так как возможно повреждение трубы. Установка завершается проверкой вертикальности и поворота корпуса

Минус дымоходных флюгеров в том, что при сильном ветре они работают нестабильно. Подвижную часть необходимо периодически очищать и смазывать. Внутри устройства часто скапливается влага, а дымовые газы оставляют след в виде отложений.

Сами производители советуют использовать их устройства, если дымоход расположен в неблагоприятном месте. Он, по сути, не увеличивает тягу, а лишь защищает дымоход.

Выводы и полезное видео по теме

Стоит ли ставить усилитель тяги при наличии газового котла вы узнаете посмотрев это видео:

Сделать турбодефлектор своими руками непросто, но некоторые умельцы все же делают это и успешно эксплуатировать его. Смотрите это в видео:

Конструкций дефлекторов очень много, но нельзя забывать, что для отопления используется газ. Не все модели можно использовать. Некоторые из них не подходят в принципе, т.к. предназначены. Чтобы не заблокировать систему дымоудаления, необходимо обязательно обратиться к специалисту и получить разрешение на установку дефлектора.

Ищете дефлектор дымохода? Или есть опыт изготовления или установки данного устройства? Пожалуйста, поделитесь ею с посетителями нашего сайта. Также в блоке с комментариями можно задавать интересные вопросы по теме статьи.

Принадлежности для камина (распродажа): #1 для принадлежностей для камина

25 вопросов и 25 Ответов

Задать вопрос

Энн

из Ирвина, Пенсильвания спросила:

21 сентября 2022 г.

У вас есть вентилятор, который не использует электричество, но работает от тепла печи?

1 Ответ

Если у вас есть дровяная печь, обратите внимание на наши вентиляторы Caframo.

Представлено: Кэти О. 21 сентября 2022 г.

Ответить

Мойра Х.

из Деленда, Флорида спросила:

4 сентября 2022 г.

У вас есть каминные решетки?

1 Ответ

Ответ

Гэри

из Форестхилла, Калифорния спросил:

6 апреля 2022 г.

Какой очиститель можно использовать для очистки стеклянной входной двери?

1 Ответ

Rutland производит этот кондиционирующий очиститель для стекол. Вы также можете выполнить поиск по очистителю для стекол на нашем сайте, чтобы увидеть средства для мытья стекол других производителей.

Представлено: Кэти О. 7 апреля 2022 г.

Ответ

LobsterPC

из Миртл-Бич, Южная Каролина спросил:

22 января 2022 г.

Что это за мягкий, пушистый материал, который выделяется под керамическими бревнами, и какова может быть их цель?

1 Ответ

Это то, что называют «тлеющими угольками» для комплектов газовых журналов. Они сделаны из минеральной ваты и светятся во время использования, придавая бревнам естественный вид.

Представлено: Бреннан В. 23 января 2022 г.

Ответить

Линда

6 января 2022 г.

Решетка для камина только для декора без экрана?

1 Ответ

Каминные решетки или жалюзи предназначены для обеспечения циркуляции нагретого воздуха, создаваемого камином. Однако в зависимости от модели они могут быть в основном декоративными, да.

Представлено: Тайлер М. — Мастер очага NFI 6 января 2022 г.

Ответить

Бетти

29 декабря 2021 г.

Есть ли способ заставить вентилятор дуть сильнее?

1 Ответ

Пожалуйста, ознакомьтесь с руководством пользователя для вашей конкретной модели, чтобы убедиться, что на вашем устройстве имеется регулятор скорости.

Представлено: Аарон Д. 30 декабря 2021 г.

Ответить

Джон Де

из Линнфилда, Массачусетс спросил:

19 декабря 2021 г.

У вас есть очиститель для бревен?Как мне чистить логи?

1 Ответ

Мы рекомендуем очиститель газовых журналов ACS, но мы продаем его только оптом (коробка из двенадцати бутылок по 16 унций). Вы можете найти это на месте в хозяйственном магазине или магазине каминов.

Представлено: Тайлер М. — Мастер очага NFI 20 декабря 2021 г.

Ответить

Пит

из Сарасоты, Флорида спросил:

15 декабря 2021 г.

Как вы называете дверь в полу камина, чтобы заталкивать пепел?

1 Ответ

Эту часть обычно называют «золоотвалом».

Представлено: Тайлер М. — Мастер очага NFI 15 декабря 2021 г.

Ответ

Дэвид Ф

из Калифорнии спросил:

3 ноября 2021 г.

Вы носите большие камни для газового камина?

1 Ответ

Нет, наши наборы камней состоят из мелких камней и указаны только для определенных моделей.

Представлено: Тайлер М. — Мастер очага NFI 3 ноября 2021 г.

Ответить

Дэйв

из Спринг-Вэлли, Калифорния спросил:

26 октября 2021

Где я могу найти пароварку 1/2 чайника? У меня есть вкладыш с 5-дюймовым выступом.

1 Ответ

Ответ

Терри С

28 сентября 2021

Вы продаете кирпичи для дровяной печи?

3 Ответ

предложить свои собственные прямые замены, если вы знаете информацию о модели.В противном случае мы предлагаем SBI 4 дюйма x 8 дюймов высокой плотности желтый огнеупорный кирпич.

Представлено: Келси С. 28 сентября 2021 г.

Ответить

Леола

из Калифорнии спросила:

27 мая 2021 г.

На что поставить газовый камин?

1 Ответ

Свободное пространство и утвержденный материал для установки камина зависят от того камина, который у вас есть/выбран. Пожалуйста, обратитесь к руководству по установке камина.

Представлено: Аарон Д. 27 мая 2021 г.

Ответ

Глэдис

из Южной Каролины спрашивала:

1 мая 2021 г.

У нас есть безвентиляционный газовый камин от Style Selections, и мы хотим получить крышку для него, чтобы использовать его, когда он не используется летом, чтобы избежать попадания пыли в. У вас есть что-нибудь?

1 Ответ

У нас есть две защитные решетки — одна 40 x 32, а другая побольше 47 x 34.

Прислал: Кэти О. 3 мая 2021 г.

Ответить

Лиз

из Нэшвилла, Теннесси спросил:

26 октября 2020 г.

Какой теплоотражатель можно добавить, чтобы отводить тепло от каминной полки, которая находится на высоте 18 дюймов над отверстием камина?

1 Ответ

Вам, вероятно, понадобится вытяжка для камина.

Представлено: Бреннан В. 27 октября 2020 г.

Ответить

Майк

из Балтимора спросил:

23 сентября 2020 г.

Увеличит ли добавление керамических бревен теплоотдачу наружных пропановых ям для костра?

1 Ответ

Бревна чисто декоративные. Добавление дополнительных журналов может только снизить производительность.

Представлено: Уилл М. 24 сентября 2020 г.

Ответить

Virginia S

из Гавра, штат Монтана спросил:

13 мая 2020 г.

У вас есть декоративные медальоны для фасадов каминов?

1 Ответ

Мы продаем трапециевидные камни только для промышленных устройств. Универсальных вариантов декоративного медальона у нас нет.

Представлено: Тайлер М. — Мастер очага NFI 13 мая 2020 г.

Ответить

Конни П.

из Клэнтона, Алабама спросила:

24 марта 2020 г.

Где я могу найти ленты для изоляции камина? Кажется, Ратленд (у меня есть один рулон) их больше не продает. Ты?

1 Ответ

Вот ссылка на изоляцию.

Представлено: Кэти О. 25 марта 2020 г.

Ответить

Джо Л.

из Нью-Джерси спросил:

4 декабря 2019 г.

У меня есть безвентиляционная печь Monessen CSVF 30, и мне нужна полная настройка Ambient Remote. Можете ли вы предоставить правильный номер детали?

1 Ответ

Если у вас есть милливольтовая версия CSVF 30, мы рекомендуем этот пульт дистанционного управления: Комплект дистанционного управления термостатом RCST.

Представлено: Тайлер М. — Мастер очага NFI 4 декабря 2019 г.

Ответить

Уильям К.

от Mt Pleasant, SC спросил:

5 ноября 2019 г.

У вас есть комплект акцентного света для пропанового газового камина с прямым отводом серии Heatilator caliber?

1 Ответ

Мы не являемся дилером Heatilator и поэтому не можем предоставить запчасти для вашей модели. Приносим свои извинения за доставленные неудобства.

Представлено: Тайлер М. — Мастер очага NFI 5 ноября 2019 г.

Ответить

Расти

из Оксфорда, MS спросил:

20 октября 2019 г.

Вы все продаете щетки для чистки трубочистов?

1 Ответ

Мы продаем различные щетки для дымоходов. Вы можете увидеть их здесь: Щетки для дымохода

Прислано: Тайлер М. — Мастер очага NFI 21 октября 2019 г.

Ответить

Линда

из Джексона, Вайоминг спросила:

18 сентября 2019 г.

Вы продаете 24-дюймовые черные кочерги?0003

Представлено: Уилл М. 18 сентября 2019 г.

Ответить

Январь

от Star, ID спросил:

10 июля 2019 г.

У вас есть чем закрыть одну сторону прозрачного камина?

1 Ответ

Мы не предлагаем детали для герметизации одной стороны прозрачного камина.

Представлено: Тайлер М. — Мастер очага NFI 10 июля 2019 г.

Ответить

Пэтти К.

из округа Ориндж, Калифорния спросил:

19 января 2018 г.

Вы носите с собой стеклянные дверные ручки для замены камина? Большое спасибо

1 Ответ

К сожалению, у нас нет запчастей для дверных блоков.

Представлено: Уилл М. 19 января 2018 г.

Ответить

Джим

из Чикаго, Иллинойс спросил:

22 ноября 2016 г.

Можно ли использовать ручки ящиков вместо дверных ручек камина?

1 Ответ

Не вижу причин почему, если расстояние между отверстиями правильное и они негорючие.

Представлено: Уилл М. 23 ноября 2016 г.

Ответ

Кейт Абрахам

из Кливленда, штат Огайо спросила:

19 ноября 2016 г.

Вы продаете «компактное окончание для гибкого трубопровода с 18-дюймовым (457 мм) сжатым изгибом» для Superior Direct Vent Камины?нужен #F1799 модель SFKIT18CT.

1 Ответ

Ответ

Размеры дефлектора на 110 трубу Дефлектор дымохода

Нормальная работа любого теплового агрегата обязательно предусматривает наличие дымового канала.Без нормального тяги не будет котла, камина, печи.

Однако очень часто с кучей проблем, особенно при сильном ветре. Для решения большинства подобных задач активно использовался дефлектор для дымохода, активно применяемый в верхней части трубы.

Обычный гладкий дефлектор представляет собой устройство, размещаемое на конце дымоходной трубы или вентиляционного канала для увеличения тяги (см.). При правильном подборе оптимального размера и типа этого устройства можно повысить КПД теплового агрегата (до 20%). Также следует отметить, что дефлектор дымохода служит отличной защитой от попадания внутрь трубы дождя, снега, пыли, мусора и птиц. Так что стоит потратить время на установку дефлектора, тем более что выполнить эту работу своими руками.

Совет: Установка дефлектора особенно эффективна, когда нет возможности сделать прямой дымовой канал.

Принцип работы дефлектора достаточно прост — потоки воздуха втягиваются во внешнюю поверхность диффузора, обтекают его и таким образом создают небольшой вакуум (эффект Бернулли — с увеличением скорости воздуха, обволакивающей преграду, появляется ), что увеличивает тягу в дымоходном канале.

Типы дефлекторов

За многие годы создания и конструирования разработаны и в настоящее время производятся такие типы дефлекторов:

В основном используются дефлекторы ЦАГА. Это универсальный тип, который подходит для установки на любую трубу – вентиляционную или дымоходную. Труба дымохода закреплена каналом, превышающим ее в диаметре, этот канал и образует обтекаемый ветром диффузор. В результате по бокам и перед зоной нагнетания возникают зоны повышенного давления, что способствует усилению тяги. Чтобы исключить вспенивание мусора в дымоход, над диффузором крепится заглушка.

Однако каждый из перечисленных видов прекрасно справляется с возложенными на них задачами. Основные отличия:

• габариты;
• восприимчивость к направлению ветра.

Недостатком любого дефлектора является то, что в безветренную погоду это устройство имеет некоторое сопротивление лобовому сопротивлению.

Для изготовления дефлекторов используются материалы, не склонные к коррозии и способные выдерживать высокие температуры. Чаще всего это оцинкованная или нержавеющая сталь или медь.

Конструкция дефлектора

Все дефлекторы имеют практически одинаковую конструкцию.

Типовой дефлектор дымохода состоит из следующих частей:

1. Входной патрубок
2. Диффузор (верхний внешний цилиндр).
3. Корпус дефлектора.
4. Кронштейны для крепления шапки-зонта.
5. Колпак-зонт, имеющий конусообразную форму.

Основным материалом для изготовления дефлекторов являются листы оцинкованного железа. В последнее время в продаже появились дефлекторы, где металл покрыт эмалью или защитным слоем пластика. Для установки на вентиляционные каналы, где нет выхода горячего воздуха, можно использовать пластиковые дефлекторы.

Расчет дефлектора

Перед тем, как сделать своими руками дефлектор для дымохода, необходимо сделать его расчет и нарисовать чертеж, с запретом всех размеров. За основу расчета берется внутренний диаметр трубы дымохода (D) и с помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D).

Таблица подбора дефлектора

Если в этой таблице нет нужного размера, можно рассчитать по таким соотношениям:

1. Высота дефлектора должна быть: 1,6 — 1,7 D.
2. Ширина диффузора: 1,2–1,3 d.
3. Колпак-зонт ширина: 1,7 — 19 D .

Где d. — внутренний диаметр дымового канала.

Важно: При изготовлении дефлектора нужно придерживаться этих пропорций. Если сделать устройство, которое не будет реагировать на эти соотношения, дефлектор не будет работать должным образом.

После того, как чертежи готовы, можно переходить к подготовке необходимых инструментов и материалов

Для того чтобы сделать дефлектор на трубу дымохода своими руками, необходимы следующие инструменты и материалы. :

• рулетка;
• ножницы по металлу;
сварочный аппарат
• ;
• болгарский;
электродрель
• ;
• набор рожковых ключей;
листы оцинкованные
• ;
болты
• с гайками;
зажим
• ;
• металлическая полоса.

Изготовление дефлектора

После расчетов переходим к изготовлению всех составляющих дефлектора:

1. Карандашом рисуем соответствующие детали дефлектора: внешний цилиндр, диффузор и колпак. Рисовать строго по размеру.
   Совет: Можно сделать выкройки из картона в натуральную величину и просто обвести их по контуру на металле.
2. Применяя ножницы по металлу, вырезаем все детали — нижний цилиндр, диффузор и колпак-зонт, обратный конус.
3. С помощью сварки, заклепок или маленьких болтов необходимо соединить все детали.
4. Вырежьте из металлической полосы кронштейны для крепления колпачка.
   Совет: Для экономии материала стальную полосу можно разрезать вдоль на тонкие полосы.
5. Кронштейны для крепления колпака крепятся к внешней поверхности конусного диффузора.
6. К зонту крепится обратный конус.

После изготовления всех основных деталей можно переходить к сборке дефлектора непосредственно на дымоход.

Установка дефлектора

Рассмотрим вариант установки дефлекторов дымоходной трубы на металлическую трубу с внутренним диаметром 120 мм .

Работы по сборке будут проходить в таком порядке:

1. Нижний цилиндр устанавливается на дымоход и с помощью болтового соединения фиксируется в фиксированном положении.
2. Диффузор (верхний цилиндр) крепится к нижнему цилиндру с помощью хомута.
3. Колпачок-зонт с обратным конусом крепится к скобам.

Совет: Обязательно поместите обратный конус под капот. Это позволяет дефлектору эффективно работать даже при низовом ветре.

Важно: Если дымоходная труба имеет большой диаметр, то для надежного крепления на дымоходе необходимо использовать дополнительные растяжки из стальной проволоки.

Мелкие и вентиляционные каналы играют очень большую роль (см.). Именно такие приспособления, как дефлекторы для трубы дымохода, делают работу этих каналов стабильной и снимают проблему отсутствия или слабой тяги.

Дефлектор — это устройство, улучшающее курок в трубе. Это происходит за счет того, что в результате обтекания дефлектора воздухом непосредственно над трубой образуются области пониженного давления. А это влечет за собой подачу воздуха (или печки) из трубы. Те. Возникает эффект удлинения, подъем трубы составляет около 15-20%. Но этого зачастую более чем достаточно для обеспечения хорошей тяги в коротких (низких) трубах. Дефлекторы известны давно, с момента открытия законов аэродинамики, но массово используются только на промышленных системах. И хотя их производство очень простое и друг для друга, причина их отсутствия на наших трубах исключительно невежество и неосведомленность. В итоге «креативные» зонты смотрятся выше крыш — продукт местных лайвшиков, которые много думают о «красоте необычной», а о тяге в трубе и качественном сгорании топлива значительно меньше.

Существует множество систем дефлекторов: ЦАГИ, Вольперта-Григоровича, Хангженкова и др. Но самым распространенным вариантом для обогрева является дефлектор Вольперта-Григоровича. Хотя по некоторым отзывам лучше зарекомендовал себя дефлектор ЦАГИ для систем вентиляции.

Схема дефлектора достаточно проста. На трубу, диффузор устанавливается усеченный конус, что бы труба была немного в нем. Над трубой, как обычно, устанавливается защитный зонт. Но для компенсации вреда (зона повышенного давления под зонтом) под зонтом крепится перевернутый конус. В результате внутри такой конструкции при боковом обдуве ветер образует низкое давление, и дым охотнее вырывается из трубки. Справедливости ради надо отметить, что при сильном нисходящем потоке ветра «сверху вниз» давление внутри дефлектора возрастает (за счет экранирующего зонта). Это необходимо учитывать при выборе места установки и высоты трубы. Лучший обдув дефлектора — сбоку или снизу, а это 99% случаев.

Прежде чем приступить к изготовлению дефлектора, необходимо рассчитать его размеры. Все они имеют привязку к диаметру трубы. (Если квадрат квадратный, то делайте квадратный дефлектор, хотя из-за угловатости он хуже работает). Диаметр трубы считается за исходное значение D. А все остальные размеры рассчитываются с соответствующим эскизом коэффициентов. Диаметр диффузора внизу 2D, вверху 1,5d, высота диффузора 1,5d. Патрубки «пик» в диффузоре — 0,15d. Высота конуса зонта, обратного конуса и расстояние между зонтом и диффузором — 0,25d. Все эти зависимости были получены в результате обдува дефлектора в аэродинамических трубах. Поэтому настоятельно рекомендуется их придерживаться.

Итак, зная размеры, приступаем к расчету и раскрою заготовки. Идеальным материалом для дефлектора будет тонкая нержавеющая сталь. А вот обычная оцинкованная сталь вполне подойдет. Она прослужит много лет, а чтобы сделать новую — работы несколько часов. В расчетах размеров заготовок вам поможет «Как рассчитать выкройку конуса». Выкройка для диффузора представляет собой изогнутую полосу стали, а для зонта – два круга с вырезанными сегментами. Не забудьте оставить металлическую полоску в 2-3 см на одном из краев для стыковки. Зонтик сделайте на 2-3 сантиметра больше обратного конуса.

Что бы там не дурачились с отводами и отпаривателями, я применил выхлопные заклепки и клепальщик. Так как герметичность здесь совершенно не нужна, скреплять края выкройки заклепками гораздо быстрее. Удобно использовать любую оправку в виде подвесной штанги, которая надевается на диффузор. Придерживая деталь, просверлите отверстия сразу в двух кромках, вставьте заклепку и «вытяните» заклепочником. Быстрое и надежное крепление. Заклепку слегка расправьте молоточком.

Так же делаем оба конуса зонта и рефлектора, но пока не соединяем их между собой. Для крепления зонта к диффузору на нужной высоте я использовал отрезки шпильки с резьбой. Для устойчивого крепления достаточно 3-х лучевой звезды. На диффузоре шпильки крепятся в специальные петли из металлических полос, а также крепятся к диффузору заклепками. Шпильки просто вкручиваются в петли и фиксируются гайками. Такая система позволяет очень точно и быстро установить зонт на нужную высоту.

В обратном конусе 3 отверстия и обратный конус фиксируются гайками с подгнившими шайбами ​​на нужной высоте. Теперь можно починить защитный зонт. Так как он немного больше в диаметре, чем обратный конус, по его периметру в нескольких местах выступающий край срезается на ширину 1-2 см. И эта полоска загибается на нижний конус. Таких полосок 6-10 и оба конуса очень надежно скреплены. А благодаря тому, что верхний конус-зонтик больше нижнего, внутри этой «летающей тарелки» не будут скапливаться атмосферные осадки.

Теперь осталось закрепить дефлектор непосредственно на трубе. Для этого удобно использовать коротко обрезанную трубу, которая не торопится и качественно соединить ее в дефлекторе, а затем установить всю конструкцию на дымовую трубу.

Разместив и просверлив необходимые отверстия и в диффузоре, и в трубе, зафиксируйте дефлектор, а также с помощью шпилек с резьбой, обеспечив нужный диаметр трубопровода в диффузоре. Теперь можно установить все на трубу.

Возможно кому-то покажется несколько громоздким. Однако дефлектор действительно существенно улучшает спусковой крючок. Даже при слабом ветре тяга даже в холодной топке чувствуется очень отчетливо «голой рукой» и на слух. При горении, при розжиге, тяга печи увеличивается по мере нагрева трубы. А сильный ветер создает очень значительную тягу, как будто воздух насильно подается в топку, как под начальством.

По субъективным ощущениям и опыту высота трубы ок. 3 метра работают так же, как и при высоте 5 метров. Если топка топки не перегружена топливом и обеспечена хорошая подача воздуха, то высота пламени в топке не более 15-20 см, против обычных 40-50. В этом случае процесс горения протекает очень активно.

Потратив на изготовление дефлектора всего несколько часов, вы сможете значительно улучшить процесс горения в своих печах.

Хорошая тяга – залог нормальной работы печи, поэтому конструкции дымохода следует уделить не меньше внимания, чем самой каменке. Для улучшения аэродинамических свойств дымохода на его край устанавливается специальный рефлектор, или, по-другому, дефлектор. Это простое приспособление не только увеличит тягу, но и защитит дымоход от мусора и осадков. Существуют различные конструкции рефлекторов, начиная от устройств, разработанных самодельными умельцами, и заканчивая моделями, над которыми проработали инженеры. Любой из этих дефлекторов можно изготовить своими руками, если следовать чертежам и иметь минимальные навыки работы с металлом.

Зачем нужен дефлектор на дымоход и как он работает

Даже самая лучшая печь не сможет показать хороших результатов работы, если ее дымоход не будет создавать необходимую тягу. Именно этот фактор влияет на эффективность подачи воздуха и своевременный отвод выхлопных газов.

Различные дефлекторы имеют общие конструктивные элементы.

Для изготовления дефлекторов лучше всего подходит лист из оцинкованной или нержавеющей стали. Кроме этих материалов промышленностью освоен выпуск приборов с защитным эмалевым слоем или покрытием из термостойкого пластика.

Среди множества дефлекторов, которые можно сделать своими руками, можно выделить несколько наиболее популярных конструкций.

Дефлектор ЦАГА относится к универсальным устройствам, которые можно установить на любую трубу — печную, вытяжную или вентиляционную. Разработан в Центральном аэрогидродинамическом институте. Устройство Жуковского имеет простую конструкцию с открытой ходовой частью и защитой от обратной тяги. Рефлекторы ЦАГ бывают двух разновидностей, предназначенных для наружной или внутренней установки. Благодаря множеству достоинств дефлектор этого типа пользовался широкой популярностью у отечественных мастеров. В то же время конструкция не лишена недостатков. «Слабое звено» представляет собой узкое проходное сечение, которое может перекрываться слоем нондес на внутреннем цилиндре. Кроме того, дефлектор ЦАГА недостаточно эффективен при слабом ветре и безветрии — в этих условиях его конструкция создает небольшое сопротивление естественной прямой.

Деллек ЦАГИ отличается простой конструкцией и отличными характеристиками.

Tarldy

Этот дефлектор получил свое название из-за нескольких конусов (пластин) в своем составе и относится к устройствам с открытой ходовой частью. Рефлектор имеет защитный зонт, совмещенный с конусом и нижнюю часть в виде колпака с отверстием для выхода дыма. Разрежение возникает за счет пластин, направленных навстречу друг другу, которые образуют сужающийся канал для входящих потоков воздуха.

В дефлекторе вакуум возникает в зазоре между конусами, направленными друг к другу

Прибор имеет конструкцию с рефлекторной конструкцией. Отличия касаются только верхней части дефлектора. Колпак, защищающий внутреннюю часть дымохода от мусора и атмосферных осадков, установлен поверх диффузора, что устраняет некоторые недостатки устройства, разработанного в ЦАГИ. Жуковский.

«Волпер» имеет минимальные отличия от усилителя тяги ЦАГА, которые обеспечивают ему преимущества при отсутствии ветра

Одна из самых повторяющихся конструкций — усовершенствованный дефлектор ЦАГИ. Дым, выходящий из трубы, проходит через сужающийся канал диффузора, что увеличивает скорость его истечения. Дефлектор Григоровича лучше всего подходит для дымоходов, устанавливаемых в низинах и на участках со слабым движением воздушных потоков, так как способен давать хорошую тягу даже в полный штиль.

Дефлектор Григоровича — идеальное решение для местности со слабыми воздушными потоками

Н-образные

Дефлекторы, силуэт которых напоминает букву «Н», предназначены для оснащения дымоходов мощных топок и котельных установок. В таких устройствах поток выхлопных газов разделяется на две части и с ускорением проходит через два боковых диффузора. Преимущества конструкции заключаются в значительном улучшении тяги при движении воздушных масс в любом направлении. Кроме того, п-образный дефлектор не требует установки козырька, так как устье дымохода защищает поперечную трубу устройства.

Усилители тяги Н-образные предназначены для установки на дымовые трубы мощных тепловых агрегатов

Вращающиеся

Устройство выполнено в виде сферы с множеством изогнутых боковых лопаток. Наличие лопастей позволяет инструменту вращаться в определенную сторону и работать как турбина. Поворотные дефлекторы лучше всего подходят для газовых котлов и прекрасно справляются с защитой дымохода от мусора и атмосферных осадков. Недостатки этого типа устройств заключаются в их низкой эффективности при обледенении и отсутствии ветра.

Многочисленные лопасти вращающегося дефлектора создают тягу наподобие турбины

Дефлектор-метеоролог

Такой рефлектор имеет вращающуюся часть (флюгарку), которая вращается при изменении направления ветра. При этом дефлекторная завеса прошивает дымовую трубу от набегающих воздушных масс и способствует возникновению разрежения с подветренной стороны. За счет этого осуществляется активное горение продуктов, что исключает обратную тягу и искрообразование.

Дефлектор с флюгянтом может вращаться, ориентируя отражатель точно поперек направления ветра

Как сделать дефлектор своими руками

Вне зависимости от того, какая модель дефлектора выбрана для изготовления своими руками, работа стоит осуществляется в определенной последовательности. Сначала изготавливают трубу печи и на основании таблиц и чертежей выполняют расчет параметров выбранной конструкции. Далее составьте корпус дефлектора и чертежи деталей с реальными размерами. После этого из картона вырезали выкройки всех составляющих дефлектора и переносили их на металл. Остается только нарезать заготовки деталей и собрать их в единую конструкцию.

В качестве примера покажем, как можно построить одну из самых популярных в нашей стране конструкций — дефлектор ЦАГА. Такой рефлектор на дымоход можно сделать своими руками даже при наличии минимальных сантехнических навыков.

Что потребуется для изготовления дефлектора ЦАГА

Перед началом работы следует подготовить такие материалы и инструменты:

• лист оцинкованный или нержавеющий толщиной до 1 мм;
• плотный картон для изготовления лекал;
• карандаш;
• строка;
• компас;
• tИНСТРУМЕНТЫ-ИНСТРУМЕНТЫ;
• плоскогубцы;
• ножницы канцелярские и металлические;
• сверло и набухание для работы со сталью;
• кожа.

Для изготовления поворотных дефлекторов дополнительно потребуются подшипники, металлические трубы и стержни, болты, гайки и инструмент для нарезания резьбы.

Проектные работы

Перед началом резки металла необходимо рассчитать параметры конструкции и сделать чертежи. Для определения размеров дефлектора требуется измерить внутренний диаметр трубы дымохода (D) и произвести расчет по следующим соотношениям:

• ширина наружного кольца — 2D;
• высота наружной части с заглушкой 1,2d+d/2;
• диаметр диффузора по верху — 1,25d;
• диаметр козырька (зонта) варьируется в пределах от 1,7d до 1,9d;
• Высота крепления наружного кольца — Д/2.

На чертеж дефлектора ЦАГА нанесены пропорции сторон, необходимые для определения размеров отдельных элементов.

Для удобства расчетов внешние параметры дефлекторов вынесены в таблицу, где представлены для дымохода наиболее распространенных размеров.

Таблица: Конструктивные размеры ЛС дефлекторов для дымоходов различного диаметра

Замеры и расчеты следует выполнять очень скрупулезно, т.к. от них зависит аэродинамическое качество конструкции и возможность ее дымохода без щелей и зазоров. При проектировании дефлектора учитывается не только диаметр дымохода, но и форма его сечения. Для квадратного дымохода понадобится дефлектор такой же конфигурации, как минимум наличие углов и влияет на КПД усилителя тяги.

Изготовление шаблонов

Молельный диффузор дефлектора ЦАГА является продолжением усеченного конуса.

Выкройка для изготовления Диффузора ЦАГА — усеченный конус

Для изготовления выкройки детали потребуется расчет по таким данным:

• диаметр дымохода — D1;
• Диаметр диффузора со стороны выпуска — D2;
• предел высоты диффузора — Н.

Зонт Glazo сделает это еще проще. Для этого на картоне чертится круг диаметром 1,7d. Затем следует выделить сектор с углом 30 градусов в его основании и оставить 15-20 мм науку для крепления конусной доски.

Для фиксации стороны конуса нужно оставить

Осталось вырезать формочки по контуру и отделить от него треугольную область (выделенный сектор).

Наружное кольцо и входной патрубок выполнены в виде цилиндра, поэтому изготовление их лекал не вызывает затруднений. Нужно будет только вырезать прямоугольники со сторонами, равными высоте и длине окружности соответствующих частей.

Инструкции по установке

После того, как все детали дефлектора ЦАГА вырезаны, изготавливают макет в натуральную величину и проверяют его соответствие расчетным размерам. В дальнейшем это позволит избежать ситуаций, когда отдельные части устройства не подходят друг к другу, а присоединительные размеры конструкции не соответствуют диаметру дымохода.

Натурное моделирование картонных дефлекторов позволяет избежать ошибок в работе

После проверки макет разбирают на составные элементы и приступают к изготовлению металлических заготовок. Эта работа выполняется поэтапно.

1. Выполняем контуры лекций на металлическом листе, для чего используется беговая дорожка из твердых сплавов, мелом или простым карандашом. В местах стыков добавляется по 20 мм, чтобы оставить небольшую науку.
2. С помощью ножниц по металлу режется лист оцинкованной или нержавеющей стали.
3. Срезы наружных контуров деталей заметны не более 5 мм, зачищаются плоскогубцами и попадают в молоток.
4. Заготовки наружного кольца и подводящего патрубка загибают кольцом с 20-мм заходом одной части на другую и по осевой линии пласта делают сквозные отверстия. Шаг сверления зависит от размера элементов и варьируется от 20 до 60 мм.

   После поворота диффузора в кольце его края фиксируются гофрами

5. Детали соединяются гофрами или болтами.


   При сборке дефлектора можно использовать сварочный аппарат полуавтоматического типа — он не даст заготовку и позволит производить сварку в среде защитного газа.

6. Колпак, диффузор и защитный козырек делаются аналогично. По линиям изгиба металл забивается молотком. Это сделает лист тоньше и потребует гораздо меньше усилий при его обработке.

   Кукла, которая будет закреплять конус дефлектора, необходимо учитывать на этапе моделирования

7. Изготавливаются 3-4 кронштейна, которыми будут соединяться между собой отдельные детали дефлектора. Для этого из металлического листа вырезаются полосы шириной 30 мм и до 20 мм. Для повышения жесткости держателей по их внешней кромке делают фланец шириной 5 мм, который проверяют молотком.
8. От внутренней части конуса делают отступ 50 мм и выполняют отверстия для крепления кронштейнов.

   После крепления кронштейнов к конусу необходимо отрегулировать их в сторону, противоположную верху

9. Металлические полосы крепятся к зонту и размахиваются под углом 90 градусов.
10. Конус с кронштейнами и защитным колпачком крепится к диффузору.

    Для окончательной сборки дефлектора использовать волнистые соединения

11. Конструкция вставляется в наружное кольцо и крепится с помощью разрывных соединений. На этом сборку дефлектора ЦАГА можно считать завершенной.

    При точном соблюдении инструкции исправный дефлектор

Таким же образом можно сделать дефлектор любого типа. Исключение составляют, пожалуй, вращающиеся конструкции, которые помимо жестяных работ требуют изготовления поворотного узла.

Видео: Дефлектор ЦАГА для дымохода своими руками

Особенности изготовления поворотных отражателей

Поскольку изготовление поворотных дефлекторов имеет ряд особенностей, рассмотрим подробно, как построить усилитель тяги с вращающимся флюгантом.

Для изготовления дефлектора с вращающимся флюгантом потребуется проектная документация

Кроме инструментов и материалов, которые потребуются для изготовления конструкции от ЦАГА, доп. :

• Шпилька длинная с М10-М12 нить;
• отрезок стальной трубы Ø 30-50 мм;
• 2 подшипника с наружным и внутренним диаметром, соответствующим выбранной трубе и шпильке;
• Болты м8 для крепления узлов вращения;
• Гайки М10-М12 в количестве 8 шт.;
• набор метчиков;
• колесные ключи.

Если не нашлась подходящая шпилька для изготовления оси усилителя тяги, не отчаивайтесь. Его несложно изготовить из стального прутка подходящего диаметра, используя раш для нарезки метрической резьбы М10 или М12.

Дефлектор с флюгиантом можно обратиться к виду толстокишечной птицы — все зависит от фантазии и умений Мастера

Начальные этапы работы не отличаются от изготовления статических дефлекторов. Сначала делают чертеж, вырезают выкройку и переносят свои контуры на листовую сталь. Заготовки режут ножницами по металлу или электрозубом. Флажковый занавес собран рябью. Единственное отличие заключается в том, что к корпусу нужно будет прикрепить скобы, с помощью которых отражатель будет зафиксирован на оси.

1. Шпилька укорочена так, чтобы ее длины хватило для крепления подшипников и корпуса отражателя.
2. Подшипники устанавливаются на оси. Расстояние между ними должно обеспечивать устойчивость и монолитность поворотного узла. Крепление прокатных узлов выполняется с помощью пары гаек, затянутых с достаточным усилием.
3. Отрезал нужный кусок стальной трубы. В местах, где будут размещаться подшипники, выполните сверление и нарежьте резьбу М8.
4. В трубе просверлите отверстия, к которым будут крепиться держатели.
5. Из отрезка стальной полосы толщиной 1,5-2 мм и шириной 150-200 мм согнуть кольцо (муфту), соответствующее наружному диаметру дымохода.
6. Из этой же полосы вырезаются четыре скобы, которыми кольцо будет крепиться к трубе поворотного устройства.
7. Отражатель крепится к оси с помощью двух пар гаек, которые фиксируются в верхней и нижней части.
8. Ось с подшипниками вставляется в трубу и фиксируется болтами М8.
9. На дефлектор устанавливается стопорное кольцо. Для этого изготовленные кронштейны поочередно закрепляют на трубе поворотного узла и соединительной муфте. На этом сборочные работы заканчиваются.

В процессе работы необходимо следить за состоянием смазки в подшипниках, иначе конструкция будет вращаться с трудом или вообще заходить.

Видео: Дефлектор колеса своими руками

Установка дефлектора на дымоход

При установке дефлектора необходимо выполнить ряд условий, влияющих на эффективность его работы:

• в районах с порывистым ветром рационально применять Н-образные усилители тяги;
• в северных районах нежелательно устанавливать дефлекторы поворотного типа;
• при установке круглого дефлектора на квадратный дымоход изготавливается специальный переходник;
• усилитель тяги не рекомендуется устанавливать там, где соседние строения могут создавать аэродинамическую тень;
• устройство для усиления тяги должно сдуваться ветром с любого направления.

Для установки дефлектора можно использовать два способа. В первом случае устройство для усиления тяги крепится непосредственно к дымоходу с помощью хомутов, заклепок или резьбовых соединений. Второй способ подразумевает крепление дефлектора к специальному переходнику, внутренний диаметр которого позволяет просто поставить устройство на дымоход. Последний способ удобно применять, если доступ к дымоходу ограничен или он имеет значительную длину.

Для крепления дефлектора на дымоход подойдет металлический хомут подходящего диаметра

В целом монтаж дефлектора выглядит так:

1. Подобрать отрезок трубы, диаметр которого на несколько миллиметров превышает размер дымохода.
2. На расстоянии 10-15 см от торца заготовки делаются отверстия под крепеж. Такие сверла выполняются в соединительном разъеме рефлектора.
3. Отверстия в трубе и дефлекторе совмещены, через них передвинуты шпильки и закреплены гайками с обеих сторон. В дальнейшем выступающие внутрь трубы шпильки будут служить упором для трубы дымохода.
4. Устройство поднимают наверх и садят на дымоход. Для окончательного крепления конструкции используется металлический хомут подходящего размера.

С целью исключения опасности подсоса воздуха место стыка герметизируется базальтовым вагоном, асбестовым шнуром или любым термостойким герметиком.

От того, насколько правильно будет организована тяга в дымоходе, зависит не только КПД и производительность теплового агрегата, но и безопасность ваших близких. Улучшить отвод выхлопных газов сможет даже простой дефлектор, сделанный своими руками. Нужно только соблюдать точные размеры и при изготовлении приспособления для улучшения тяги проявить максимальную аккуратность и повышенное внимание.

Труба для удаления дыма из печи или котла частного дома нуждается в специальном устройстве, установленном на самом ее верху. Без этого приспособления дымоход работает плохо. Речь идет о дефлекторе. Оказывается, его легко сконструировать самому. Разберем принцип работы этого изделия, его виды и способы изготовления своими руками.

Что такое дефлектор

Назначение устройства очевидно — изделие увеличивает тягу печи и одновременно защищает отопительную установку от снега, дождя и грязи. Без дефлектора ветер сдувает струю выходящего дыма, из-за чего возникает препятствие или даже противодействие. Теплогенератор падает.

Опытные данные свидетельствуют о том, что наличие описываемого устройства на трубе частного дома обеспечивает повышение КПД отопительного агрегата. Величина такого выигрыша до 20%.

Принцип работы дефлектора

Принцип функционирования описываемой конструкции Рассмотрим на простейшем примере. Этот дефлектор имеет внешний (верхний) цилиндр и зонт.

Самый простой дефлектор состоит из корпуса (дефлектора) и зонта

При его работе происходят следующие процессы:

1. Ветер переносит воздушные массы. Они попали во внешний цилиндр.
2. Далее потоки закручиваются по его поверхности.
3. Некоторые из них, перелезая после закрутки над внешним цилиндром, улавливают дым от печки. Тяга увеличивается.
4. Зонт, в свою очередь, препятствует проникновению внутрь теплогенератора атмосферных осадков и грязи.

Такую схему люди придумали давно, поэтому ее эффективность проверена годами.

Эта конструкция с зонтом имеет один недостаток. Если ветер сливается вниз, он падает на внутреннюю поверхность зонта. Отражая, воздушные массы препятствуют выходу дыма. Но такое явление возможно только при редком низовом ветре. Хотя есть решение, позволяющее устранить этот недостаток. Это такой вторичный зонтик с обратными поверхностями, то есть не выпуклыми, а вогнутыми.

Типы дефлекторов

Основных вариантов не так много.

Лопасть

Это изделие представляет собой несколько козырьков, соединенных между собой ветром, которые вращаются на ветру. Для этого движения в самом верху конструкции есть флюгер. Благодаря плоской поверхности, использующей эффект паруса, он реагирует на потоки воздушных масс и переворачивает всю конструкцию.

Современный дефлектор с влагозащитой включает в себя несколько козырьков и вращается под действием ветра

Во многих изделиях направление ветра указывает специальный штифт в виде стрелки.

Козырьки увеличивают тягу дыма от тепловой установки. Это связано с их расположением – они мешают ветру, как бы подрезая его. При этом они защищают отопительный агрегат от проникновения атмосферных осадков и грязи. Преимущество такой конструкции в том, что она всегда устанавливается в правильном положении – именно там, где дует ветер. Но у этого типа дефлектора есть недостаток. Вращение козырьков обеспечивает подшипник, а он недолговечен и требует периодической смазки. Да и в морозы механизм может заклинить.

Следующая конструкция основана на использовании дополнительных сегментов трубы.

Применение Н-образных дефлекторов оправдано только в регионах с большой ветровой нагрузкой

Эти элементы расположены в виде буквы «Н». Отсюда и название: «Н-образный». Понятно, что попадание радиоактивных осадков в дымоход в этом случае невозможно из-за горизонтально расположенного сопла. Два вертикальных элемента по бокам конструкции обеспечивают увеличение тяги дыма от теплогенератора. Газы от продуктов сгорания подхватываются воздушными массами и выдуваются одновременно в нескольких направлениях. Описанная конструкция часто используется в регионах с постоянными сильными ветрами. Однако при умеренном климате эффективность такого устройства невелика.

Спарковитель

Существуют также такие типы устройств, при которых продукты горения остаются в дыму. Обычно для этого классический дефлектор с цилиндром и зонтом оснащается сеткой. Она стряхнула искры.

Сетка с мелкими ячейками предотвращает вылет горячих искр за пределы дефлектора браутера

Происходит это так: продукты горения попадают на грани ячеек. При столкновении с таким препятствием искры сразу затухают. Описанное достоинство привлекает владельцев, имеющих дымоход рядом с деревьями или другими легковоспламеняющимися предметами. Сетчатая поверхность этого дефлектора может быть единой со стенками цилиндра, а может быть горизонтальным препятствием внутри трубы на пути дыма.

Недостаток хомута один: при неправильном изготовлении эта конструкция может, несмотря на свое назначение, снижать тягу.

Это один из самых распространенных вариантов. Он был разработан в Центральном аэрогидродинамическом институте. Аббревиатура этого заведения — в названии продукта. Этот дефлектор состоит из основной трубы, прикрепленной к дымоходу, а также из диффузора, широкого кольца и зонта.

Преимуществом дефлектора ЦАГА является низкое расположение зонта: теплый воздух выходит из канала дымохода, что значительно увеличивает тягу

Принцип действия прост. Ветер, разбивая поверхность кольца, подхватывает дым и сверху, и снизу. Зонт, расположенный внутри этого внешнего цилиндра, защищает от осадков. Преимущество описываемого типа дефлектора как раз в том, что зонт находится ниже верхней точки кольца. Следовательно, дым, выходящий из-под указанного элемента, не имеет препятствий в виде ветра. К недостаткам конструкции можно отнести сложность изготовления.

Это самый простой вариант, который легко воссоздать своими руками. Узел включает в себя зонт, диффузор и насадку.

Дефлектор Григоровича легко сделать своими руками

Ветер ударяет в поверхность диффузора (часть канала, в которой скорость потока увеличивается за счет изменения диаметра). При этом наружные воздушные массы сверху подхватывают дым. Преимущество конструкции в ее простоте. Недостаток изделия — зонт расположен высоко над диффузором, и частично дым все же сдувает ветер. Цилиндрический корпус может быть прямым при отсутствии диффузора. Благодаря простоте конструкции устройство Григоровича не увеличивает эффективно тягу, но хорошо защищает от осадков.

Что лучше: дефлектор или просто зонт

Некоторые владельцы предпочитают не заморачиваться. Они просто оборудуют конец дымохода зонтом на держателе. Последний выполняется в виде цилиндра того же диаметра, что и дымоход. По сути получается тот же дефлектор Григоровича, но с прямым корпусом, без диффузора. Такое устройство не увеличивает тягу. Но оправдывает себя на дачном участке, где частный дом не используется как постоянное жилье. Если хозяева отправляются в печь всего несколько раз весной и осенью, то их вполне устраивает вариант с зонтом на держателе.

При постоянном проживании в загородном доме увеличение тяги за счет дефлектора категорически необходимо. В противном случае примерно пятая часть топлива для отопления будет просто потрачена впустую. Поэтому в этом случае лучше добавить в конструкцию хотя бы кольцо, разбивающее ветер, и получить полноценный дефлектор.

Изготовление и установка дефлектора своими руками

Возьмем за образец классическую конструкцию Григоровича. Технология его создания проста.

Детали чертежа дефлектора

Для начала сделайте чертеж.

Эскиз дефлектора можно нарисовать карандашом, но важно передать все размеры устройства.

Размеры прописываем пропорционально диаметру дымохода D:

• высота всего изделия принимается равной примерно 1,7 х d;
• диаметр колпачка у основания считается равным 2 x D;
• высота шляпки около 5 — 7 см;
• больший диаметр диффузора также принимается равным 2 х D;
• меньший диаметр считаем равным диаметру дымохода;
• высота диффузора принимается равной 1,3 х Д.

Остальные размеры прописываем на свое усмотрение — как удобнее.

Необходимые инструменты

Для работы нам потребуются следующие инструменты:

• ножницы по металлу;
• молоток;
• плоскогубцы;
9Скап-пистолет 0147;
• рулетка;
• карандаш;
• картон;
• компас.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговая инструкция по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит так:

1. На картоне рисуем в натуральную величину все выталкивания трех элементов изделия. Для этого возьмите чертеж и мысленно разверните диффузор, патрубок и колпачок на плоскости. Как это сделать? С насадкой все понятно — получается прямоугольник, у которого одна из сторон равна длине окружности. А вот с шишками сложнее. Для них значение радиуса основания R и величина наклонной стороны L. Тогда угол расширения равен 180 х (R/L).

   Угол расширения рассчитывается по достаточно простой формуле

2. Потом смотрели эти трое закаляли и вырезали ножницами. Для верности, чтобы не ошибиться в развороте, можно сначала собрать макет картонного дефлектора.

   Для того, чтобы проверить правильность раскроя, сначала модель можно собрать из картона

3. Лист оцинкованный для полученных схем на картоне. Для этого ставим заявку на соответствующие заготовки. Каждый раз оставляем по 10 мм на любой край. Это запас для соединения узлов. Обведите контуры карандашом или маркером.
4. Вырезать заготовку ножницами по металлу. Добираемся до развертывания всех элементов дефлектора – диффузора, цилиндра и колпака. Таким же образом подготавливаете держатели деталей. Для этого из оцинкованного листа нарежьте пять полос шириной 20 мм. Три резинки служат для крепления зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончике для закрепления. Две ленты нужны для крепления закрытых граней зонта и рассеивателя.

   Ножницами по металлу можно аккуратно разрезать оцинкованный лист по разметке

Сложив заготовки, приложить к ним план. Скрепляем закрытые грани лентами и ребрами или болтами с гайками. Рассматриваемый край насадки просто совмещаем с кулачком. Далее закрепляем получившийся узел выбранным крепежом.

Готовые детали крепятся гофрами или болтами

5. Три ленты на равных расстояниях установлены вертикально на диффузоре. Закрепите их гофрами или болтами. В конце процесса также соединяем эти три держателя с ранее собранным зонтом. Дефлектор готов.

В инструкции описан процесс сборки других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, возрастет сложность.

Видео: как сделать дефлектор на дымоход своими руками

Крепление дефлектора на дымоход

Теперь рассмотрим процесс установки изделия непосредственно на дымоход.

Есть более простой способ. Можно «одеть» установку на дымоход и прикрутить саморезы с помощью отвертки. Но в этом случае часть дыма будет проникать через крепеж. Далее успокаиваем теплогенератор и проверяем тягу, замеряя время вытяжки топлива.

Оказывается, сделать дефлектор на дымоход несложно. Достаточно просто иметь навыки слесарной работы и четко следовать инструкции. А во время эксплуатации не требует никакого ухода. Осталось разве что проверить, не ослабло ли его крепление. Польза дефлектора очевидна – экономия топлива и тепла в доме.

№	внутренний диаметр дымохода, D, мм	высота дефлектора, H, мм	ширина диффузора, D, мм
1	120	144	240
2	140	168	280
3	200	240	400
4	400	480	800
5	500	600	1000

Если вы не нашли нужное значение в таблице, то рассчитать размеры по следующим формулам:

• D = 2d;
• ширина зонта = (1,7. ..1,9)d;
• полная высота дефлектора = 1,7d.

Необходимо определить диаметр дымохода и параметры элементов конструкции по возможности. Расчеты также должны быть проверены. От этого зависит, насколько хорошо определит дефлектор и как он будет выполнять свои функции. Формы труб и устройства должны совпадать. Например, при наличии квадратного дымохода точно так же следует делать дефлектор. Однако такая форма может привести к менее эффективной работе устройства.

Последовательность действий следующая:

Если собирается дефлектор Григорович , необходимо дополнить конструкцию обратным конусом, который в диаметре должен быть на 3-4 см меньше защитного зонта. Когда обе детали сделаны, меньшую нужно вставить в большую и обвести маркером. Затем на большом конусе делают надрезы до кондуктивной линии, чтобы получилось примерно 8 полосок на одинаковом расстоянии. Эти элементы прогибаются внутрь. С их помощью обратный конус надежно фиксируется в защитном зонте без использования креплений и сварки.

При использовании реверсивного конуса крепление зонта к диффузору лучше осуществлять с наплывами. Для этого в обратном конусе по кругу просверливаются три отверстия. В них вставлены шпильки, которые фиксируются гайками. Затем конус прикрепляют к зонту, как описано выше. С внешней стороны верхней части диффузора петли из жести или алюминия. Свободные концы шпилек вставляются в петли и фиксируются. Получившееся устройство не боится сильного ветра, отличается высокой надежностью и долгим сроком службы.

Дизайн можно выбрать любой. Важно выполнить правильный чертеж дефлектора, по которому изготовлено изделие.

Установка

Для установки аэродинамического устройства на дымоходе сверлятся три отверстия. Конструкция вставляется в трубу и крепится болтами. Затем собирают на ось, цилиндр, флюгер и защитный колпачок. Все крепится на заклепки.

Для того, чтобы дефлектор и устройство определения направления ветра нормально функционировали, необходимо следить за состоянием подшипника. Он должен быть хорошо смазан, иначе его вращение будет затруднено. Зимой нельзя допускать обледенения конструкции.

Может ли газовый камин вызвать отравление угарным газом?

Примечание редактора: эта запись в блоге была первоначально опубликована в октябре 2018 года и была изменена с учетом отраслевых новостей.

Отравление угарным газом может серьезно повредить нервную и дыхательную системы человека, а также мозг и сердце. Это может даже привести к летальному исходу, поскольку лишает организм кислорода, жизненно важного питательного вещества, необходимого для правильного физического функционирования.

Этот опасный газ представляет значительную опасность для здоровья жителей жилых домов и коммерческих зданий, особенно в холодную погоду, когда чаще используются газовые камины.

Согласно статистике Центров по контролю и профилактике заболеваний (CDC): «В 2010–2015 годах в результате непреднамеренного отравления угарным газом погибло 2 244 человека, причем наибольшее количество смертей ежегодно приходится на зимние месяцы. В 2015 году произошло в общей сложности 393 случая смерти в результате непреднамеренного отравления угарным газом, причем 36% смертей произошли в декабре, январе или феврале».

По состоянию на март 2021 года CDC сообщил, что более 50 000 человек ежегодно обращаются в отделения неотложной помощи больниц из-за случайного отравления угарным газом. Ежегодная смертность также увеличилась с 39 до 430.3 в 2015 году.

Важно знать, что потенциально может подвергнуть человека воздействию этого бесцветного газа без запаха и вкуса.



Загрузить сейчас! Бесплатный контрольный список домашней безопасности



Причины отравления угарным газом
и симптомы

Да, газовые камины являются одной из потенциальных причин отравления угарным газом.

Хотя существует много потенциальных источников такого воздействия, в том числе определенные приборы и устройства, автомобили и дровяные печи, газовые камины являются частыми виновниками.

Как упоминалось ранее, двуокись углерода является побочным продуктом процесса окисления, происходящего при полном сгорании ископаемого топлива, содержащего элементарный углерод и водород. Неправильно обслуживаемый или вентилируемый газовый камин может привести к неполному сгоранию, образованию угарного газа и задержке этого токсичного газа, подвергая находящихся внутри риску отравления угарным газом.

Несколько признаков отравления угарным газом, будь то из газовых каминов или других источников, включают, но не ограничиваются:

• Тошнота
• Головокружение
• Одышка
• Боль в груди
• Головная боль
• Потеря сознания

По данным Национального совета безопасности (NSC), некоммерческой организации, миссией которой является ликвидация предотвратимой смертности на работе, в домах и общинах, при длительном воздействии жертвы могут даже испытать:

• Спутанность сознания
• Рвота
• Потеря мышечной координации
• Потеря сознания
• Смерть

Отравление угарным газом также можно спутать с гриппом, поскольку оба имеют схожие симптомы, в зависимости от длительности воздействия. Если вы считаете, что вы или кто-то из ваших знакомых пострадали от отравления угарным газом, немедленно обратитесь к врачу.



Если в вашем доме есть газовый камин, помните о следующих мерах предосторожности:



Проведите проверку безопасности газового камина

Чтобы убедиться, что в вашем газовом камине нет утечек газа или других опасностей, важно сначала выполнить следующие проверки безопасности:

1. Откройте экраны или двери газового камина, чтобы убедиться в отсутствии неприятных запахов. Запах тухлых яиц или аналогичный запах — явный признак утечки.
2. Прислушайтесь к любым шипящим или свистящим звукам, исходящим из вашего газового камина.
3. Найдите пыль, грязь или другой мусор в основании камина.
4. Проверьте наличие мертвой или пожелтевшей травы и растений возле наружных газопроводов.
5. Выполните тест на утечку газа. Смешайте 8 унций воды и 1-2 чайные ложки жидкого средства для мытья посуды для нанесения на газопроводы и бревна, чтобы проверить наличие пузырьков .

Ежегодная проверка камина

Помимо регулярной чистки камина, очень важно нанять лицензированного и обученного инспектора для оценки его состояния, а также дымохода. Таким образом, любые вопросы, которые может нанести вам или вашим близким вред, который будет выявлен и устранен.

Засоры, структурные повреждения и грязные детали могут улавливать угарный газ и увеличивать вероятность утечки. Ваш инспектор позаботится о том, чтобы вентиляционные отверстия не были заблокированы, а также проверит наличие повреждений, грязи и грязи, а также других предупреждающих признаков, таких как сломанные дверцы камина и забитые стартеры.

Помимо профилактического обслуживания существуют и другие меры предосторожности, которые можно предпринять для защиты от угарного газа.

Неправильно обслуживаемый или вентилируемый газовый камин, однако, может привести к неполному сгоранию, образованию угарного газа и задержке этого токсичного газа.



Инвестируйте в эффективный детектор дыма и угарного газа

Установка в доме детекторов дыма и угарного газа — еще один шаг к защите от этого смертоносного газа. Детектор не только предупредит вас о наличии угарного газа, но и о дыме — защита от пожаров .

Агентство по защите потребительских товаров Комиссия США по безопасности потребительских товаров (CPSC) предупреждает, что звуковой сигнал тревоги о оксиде углерода никогда нельзя игнорировать, даже если он указывает на низкий заряд батареи или низкий уровень заряда, поскольку и то, и другое может привести к неисправности устройства.

Конкретные примеры включают звуковой сигнал или чирп , возникающий каждые 30 секунд до пяти минут, который может указывать на наличие газа или низкий заряд батареи. Устройство следует немедленно заменить, если оно присутствует.

При прослушивании сигналов детекторов угарного газа имеются различия между частотами и паузами. Хотя эти сигналы могут предупреждать о потенциальной проблеме, рекомендуется провести дополнительную проверку.

Обратите внимание на следующие звуковые сигналы CO и частоты ниже:

• Четыре звуковых сигнала, сопровождаемые сигналом паузы CO присутствует. Люди, находящиеся в помещении, должны немедленно выйти на свежий воздух и сообщить об этом аварийному персоналу.
• Один звуковой сигнал в минуту означает, что батарейки детектора CO подлежат замене.
• Пять звуковых сигналов в минуту означают, что детектор исчерпал себя и его следует заменить.

General Security рекомендует проводить регулярные проверки устройства и замену батареи в период перехода на летнее время — один раз, когда вы прыгаете вперед , и еще раз, когда вы отступаете .

Поставщик услуг, поставляющий детектор дыма и угарного газа, может также обеспечить постоянный мониторинг сигналов тревоги, чтобы предупредить вас, а также власти о любом угарном газе или дыме в вашем доме.

В связи с растущей популярностью систем безопасности умного дома многие провайдеры подключат ваш монитор дыма и угарного газа прямо к системе безопасности, чтобы в режиме реального времени получать оповещения через мобильное приложение. Таким образом, вы можете быть спокойны, ваши близкие и имущество всегда будут под наблюдением и защитой.

Проведение регулярных осмотров и осмотров дымоходов

Ваш дымоход необходимо регулярно осматривать и прочищать, чтобы он был чистым, без препятствий и повреждений. Если не обслуживать должным образом, заблокированный дымоход может привести к воздействию угарного газа из-за накопления горючих газов.

По данным компании по ремонту дымоходов ООО «Северо-Восточный дымоход», рекомендуется немедленно обратиться к специалисту, если вы заметили какие-либо следующие проблемы:

Отсутствующие или незакрепленные панели печи

Копоть

Отсоединенные или ослабленные соединения в вентиляционном отверстии или дымоходе

Свободная кладка дымохода

Уменьшение доступной горячей воды



Как я могу определить, что мой газовый камин протекает?

Мы не можем не повторяться: камины, дымоходы, детекторы дыма и угарного газа должны регулярно проверяться! Также важно следить за другими возможными индикаторами утечки угарного газа в вашем доме или на рабочем месте.

Согласно онлайн-центру исследований домашней безопасности ASecureLife , к ним могут относиться:0148

Копоть или желто-коричневые пятна на котлах, печах или каминах или вокруг них

Скопление дыма в помещениях из-за неисправности дымохода

Желтое вместо синего пламени из газовых приборов

Контрольные лампы часто перегорают



Будьте бдительны Is Key

Выполнение этих советов поможет обеспечить вашему дому или бизнесу высочайший уровень защиты, когда речь идет о безопасности газовых каминов. Проконсультируйтесь с профессиональной охранной компанией, которая может предоставить инструменты и обучение для получения дальнейших указаний.



Компания General Security предоставляет детекторы дыма и угарного газа, а также различные системы пожарной безопасности, услуги и системы безопасности домовладельцам и предприятиям на восточном побережье США.
