обозначение, ноль, фаза, 220В и 380В

Все электропровода маркируются различными цветами. Это помогает, как специалистам, так и людям без знаний быстро и безопасно провести электроэнергию в дом или отремонтировать электроприборы. Стандартные цвета проводов в электрике могут также заменяться похожими тонами, поэтому при ремонте электрооборудования или монтаже сети рекомендуется знать все зарубежные и отечественные маркеры, принятые по ГОСТу.

Содержание материала

• 1 Маркировка
• 2 Фаза
• 3 Защитное заземление
• 4 Ноль
• 5 Цвета при постоянном токе
• 6 Маркировка в сетях 220В и 380В

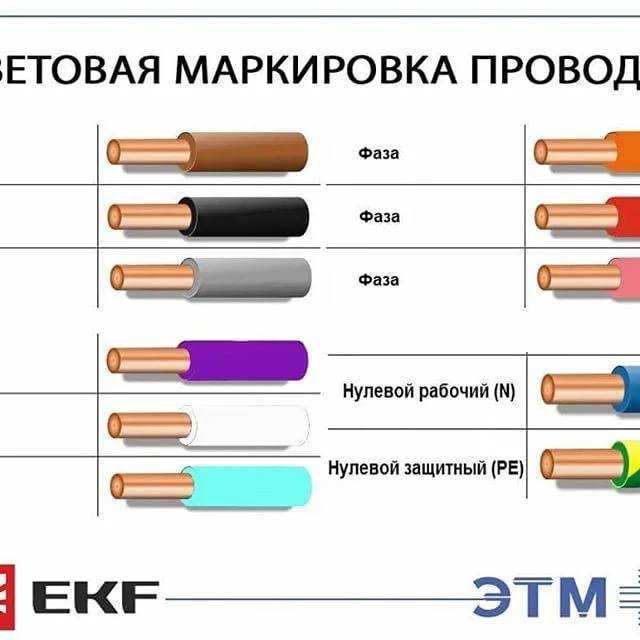

Маркировка

Согласно стандартам электропровода бывают следующих маркировок:

Фаза

Есть также совмещенные ноль и заземление. В этом случае провод будет окрашен в голубой оттенок с желто-зелеными метками. Все проводники в цепи должны быть одинаковыми согласно значению. Использование различных окрасок в одном проводнике может в дальнейшем затруднить ремонт или восстановление электроцепи. Для неопытного человека хаотичная раскраска и вовсе опасна.

Если монтаж проводится с помощью жестких шин, то на них должен быть нанесен только соответствующий цвет. Фаза А маркируется желтым оттенком, В — зеленым, С — красным. Защитное заземление отличается зелеными или желтыми полосами, а ноль — голубыми оттенками.

Значение цепи должно окрашиваться одинаково по всей длине проводника. Если нет возможности нанести краску на весь провод, то можно делать маркировку только на соединениях.

Защитное заземление

Заземление определяется только зеленым и желтым тонами. Разницы нет, какая комбинация указана: желтые полосы на зеленой оболочке или наоборот. Такие стандарты используются во всех странах бывшего СНГ и Евросоюза. В Америке применяются уже другие маркировки. Защитное заземление также выделяется желто-зелеными тонами, но нулевое значение уже имеет серый, белый или черный окрас. Знать зарубежные маркировки также важно, так как с ними можно столкнуться при ремонте электроприборов.

В некотором оборудовании есть оголенный провод. Такой маркер указывает на защитное заземление. Для большей гарантии нужно посмотреть всю цепь. Если в аппаратуре она соединяет металлические элементы без контакта с цепью, то провод на 100% заземляет.

Ноль

Маркер нейтрали устанавливается строго по ГОСТу. Нулевая фаза может иметь только синий, голубой и похожие оттенки. Использовать другие маркировки средней жилы категорически запрещается, поскольку это не только затруднит монтаж/демонтаж цепи, но и грозит опасности человека.

Единственное изменение, которое можно внести в рабочее заземление — это использовать синюю или голубую изоленту.

Цвета при постоянном токе

В сетях постоянного тока стандартно применяется красный маркер, но могут встречаться розовый или коричневый тона. Минус обычно окрашен в черный или синий цвет. Если применяется двуполярная цепь, тогда отмечать среднюю точку питания можно голубой изолентой.

У сетей с несколькими номиналами нет установленных правил определения. Такие цепи обычно используются в проводке автомобилей или системных блоках ПК. Маркировку каждый производитель устанавливает самостоятельно, поэтому перед ремонтом нужно изучить паспорт и инструкцию оборудования.

В автомобильной проводке стандартными могут быть только фаза красного цвета с розовым или коричневым оттенками, и ноль, который определяется черными тонами. Остальные провода будут иметь собственные стандарты и значения.

Маркировка в сетях 220В и 380В

Ранее в квартире можно было увидеть провода со спаянной белой защитной оболочкой. Чтобы понять, где ноль, а где фаза, приходилось прозванивать электроносители. Это затрудняло работу и увеличивало срок монтажа. Согласно новым стандартам вся проводка маркируется, что значительно ускоряет процесс работ.

Двухжильный провод обычно окрашен следующими цветами:

• напряжение — красный, черный, коричневый;
• ноль — любые другие тона.

При использовании трехфазной проводки используются другие значения:

• красный или коричневый тон — цепь №1;
• черный тон — цепь №2;
• белый или серый цвет — цепь №3;
• синий или голубые оттенки — ноль;
• желто-зеленый или зелено-желтый окрас — защитное заземление.

Монтаж и ремонт электросети в современных домах можно осуществлять быстро и без особых усилий, поскольку при строительстве используются разноцветные маркеры согласно ГОСТу.

Как определить фазу, ноль и заземление, смотрите в видео:

Также узнайте как правильно производится расчёт сечения кабеля по мощности в нашей статье.

Ошибки электриков. 1. Цвета, цвета, цвета..

1. Какие цвета проводов бывают?

Разных, но в современной практике электромонтажа встречаются следующие варианты:

• Трехжильные — коричневый, синий, желто-зеленый
• Трехжильные — белый, синий, желто-зеленый
• Трехжильные — серый, коричневый, черный
• Пятижильные — серый, коричневый, черный, синий, желто-зеленый

Согласно ПУЭ п.1.1.29 — защитным проводником (заземления) является проводник желто-зеленого цвета, а нулевым рабочим проводником — синего (голубого) цвета. Предполагается, что остальные цвета могут быть использованы как фазные.

Обычный пятижильный кабель — для меньшего количества жил убирают какие-либо цвета из имеющихся

2. Ошибки цветов в розетках

Самый простой вариант ошибки, который допускают лишь самые новички — перепутать три провода в обычной однофазной розетке. Еще один вариант как допустить такую ошибку — работа с очень плохим освещением. Правильное подключение:

• фаза справа — коричневый провод
• нейтраль слева — синий провод
• заземление боковые контакты — желто-зеленый провод

Если перепутать фазу и нейтраль в обычной розетке — ничего страшного не произойдет, вы просто нарушите негласное правило

Мы обычно подключаем розетки по таким цветам — картинку из интернета пришлось переделать (правильная разводка PE-проводника на следующей картинке — по просьбам комментаторов)

Более грамотный вариант разводки PE-проводника для розеток, соединенных шлейфом. В некоторых случаях требуют отдельный опуск к каждой розетке от коробки.

Если перепутать нейтраль и заземление — сработает УЗО или на линии или на Вводе. Что обернется не быстрыми поисками неправильно подключенной розетки

Если перепутать фазу и заземление — электроприбор, включенный в такую розетку работать не будет, а на корпус может оказаться поданной фаза, что весьма опасно, особенно при отсутствии УЗО на такой линии или Вводе.

Для ситуации с кабелями, имеющими жилы Черный Коричневый Серый цвета — электрики договариваются что чем считать. Обычно или черный земля, или коричневый земля. Такие кабели, к счастью, встречаются не часто.

3. Ошибки цветов в выключателях

Так как выключатели разрывают цепь, то главной ошибкой тут является не столько цвет приходящего и отходящего из выключателя проводов, сколько то, что по ним идет — фаза или ноль.

Устанавливайте выключатель в разрыв фазного проводника! ЦОКОЛЬ НЕ ЗАЗЕМЛЯТЬ, КАРТИНКА ИЗ ИНТЕРНЕТА — ЗАЗЕМЛЯТЬ КОРПУС СВЕТИЛЬНИКА!

Крайне нежелательно устанавливать выключатель в разрыв нулевого провода, так как в этом случае светильник все время будет находится под фазным напряжением.

Это создает опасность поражения током, при замене ламп или каких-либо происшествиях, например, протечках.

4. Ошибки цветов в щитах

Тут все серьезнее. Обычно щиты распределяют три фазы, и согласно российским нормам — ПУЭ п.1.1.30 — фазы 1-Желтый, 2-Зеленый, 3-Красный. Только в кабелях таких цветов я не встречал. Провода Установочные — да, делают ПуВ и ПуГВ таких цветов, но вот в кабелях..

Поэтому существует две точки зрения, либо соответствие как указано ниже:

1. Серый=Желтый (самый светлый) — Фаза А

2. Черный=Зеленый (как очень темно зеленый) — Фаза B

3. Коричневый=Красный (одинаковая первая буква) — Фаза С

Либо по таблице  А.1 приложения А ГОСТ Р 50462-2009 (МЭК 60446:2007) — 1 фаза Коричневый, 2 фаза Черный, 3 фаза Серый.

На толстых кабелях цвета для экономии наносят тонкой полоской, а все остальное оставляют неокрашенным

Наибольшие проблемы в перепутанных цветах в электрощитах возникают при подключении трехфазных электродвигателей — вентиляторов, компрессоров, приводов. Именно порядок чередования фаз определяет в какую сторону будет происходить вращение вала двигателя.

Для того, чтобы избежать ошибок при подключении фаз — фазировке (не путать с выравниванием нагрузки по фазам), применяют специальный прибор, индикатор порядка чередования фаз:

Индикатор порядка чередования фаз — показывает по часовой или против часовой стрелки будет происходить вращение подключенного двигателя

По опыту замечу, что не допускается использование желто-зеленых проводников в качестве фазных при сборке щитов. Это не одобряется ни РосТехНадзором, ни в экзаменационных билетах по Электробезопасности.

Заключение

Будьте бдительны и подключайте провода по цветам, в соответствии с ПУЭ и стандартами. Используйте фонарики, в темноте все цвета кажутся одинаковыми и легко допустить ошибку! Не ленитесь использовать термоусадочные трубки и ваша работа станет выглядеть профессиональнее, а эксплуатация таких щитов будет более простой и понятной!

Цветовая маркировка электрических проводов

: Полное руководство

Электрические

При осмотре розеток или распределительных коробок вы обнаружите, что они состоят из проводов, каждый из которых имеет определенный цвет, предназначенный для определенной цели, и все они собраны вместе для функционирования электрической системы.

Напряжение 12 вольт считается безопасным. Наибольшее распространение в промышленности и сельском хозяйстве и быту получили электрические нагрузки 120, 220 и 320 в: первые две для освещения и бытовых приборов, третья — для трехфазных электродвигателей машин и механизмов. Это напряжение экономически выгодно, но очень опасно для человека.

Кабели, провода, вся электропроводка, которая используется для электромонтажных работ в доме или квартире, в электрощите, при монтаже электроприборов, всегда имеет цветовую маркировку. Электрический провод распределения переменного и постоянного тока любой ветви цепи обязательно имеет цветовую маркировку.

Конкретные цвета в электрике выбираются не случайно. Цветная проводка необходима для безопасных электромонтажных работ во избежание короткого замыкания и поражения электрическим током. Раньше цвет жил был только черный или белый, что доставляло большие неудобства электрикам. При отключении проводников к проводникам должно было подаваться питание, после чего с помощью органов управления определялись ноль и фаза.

Использование раскраски избавило их от всех мучений, потому что все стало предельно ясно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Это помогает установить назначение каждого проводника в определенную группу, чтобы облегчить их переключение.

Кабели с цветовой маркировкой обеспечивают безопасность и защиту всех, кто будет с ними работать. Таким образом, получение этих знаний о цветах электрических проводов имеет важное значение, независимо от того, будете ли вы звонить профессионалам.

В США цветовая маркировка электропроводки отличается от остального мира. Здесь применяется маркировка Национального электротехнического кодекса.

Меры безопасности

Поражение электрическим током является одним из наиболее тяжелых видов травм. Тело человека на 80% состоит из воды. И ток хорошо проводит. Поражение электрическим током определяется силой тока и продолжительностью его воздействия. Чем меньше сопротивление имеет тело человека, тем выше сила тока. Сопротивление снижается под воздействием следующих факторов:

• электрическая система высокого напряжения
• влажность кожи
• длительное воздействие электрического щита
• пониженное парциальное давление кислорода в воздухе: в плохо проветриваемых помещениях человек становится значительно более уязвимым
• повышенное содержание углекислого газа в воздухе
• высокая температура воздуха
• неосторожность, психическая неготовность к возможному поражению электрическим током

больше всего от действия электрического тока страдает центральная нервная система. Из-за его повреждения могут быть нарушены дыхание и сердечная деятельность.

Безопасность является важнейшим фактором, когда речь идет о любой электрической системе, так как она представляет собой высокую потенциальную опасность возгорания, особенно если не принять срочные меры. Вот несколько напоминаний, о которых следует помнить при решении любых проблем с электричеством при ремонте дома:

1. Если с электричеством в вашем доме произойдет что-то странное, например, отключение, быстрый осмотр с вашими соседями может помочь вам решить проблему. Если они испытывают то же самое, вам следует связаться с коммунальной компанией, отвечающей за указанный вами район, чтобы найти решение вашей проблемы.
2. Если проблема очевидна, например, оторванный провод, свисающий с электрического столба, держитесь подальше от него и обратитесь в коммунальную службу. Кроме того, ни при каких обстоятельствах не следует его трогать, особенно если вы не имеете достаточной квалификации для решения данного вопроса.
3. Лучше всего считать, что все провода отделены от бытовых приборов как опасные.
4. Никогда не прикасайтесь и не работайте с электрическими инструментами или проводами, погруженными в воду или мокрыми руками.
5. В случае, если вы решите самостоятельно выполнить мелкий ремонт электрооборудования, например заменить предохранитель, выключите питание, чтобы не получить травму.
6. Если у вас нет опыта работы с какими-либо электроприборами, проводами или инструментами, лучше всего доверить это специалистам, таким как HandyKith.

Типы проводов и цвета электрических линий

В то время как существуют разные провода, которые несут разное напряжение в цепи, например, те, которые чрезвычайно опасны при прикосновении, и другие, которые имеют ток низкого напряжения, поэтому вы не рискуете получить удар током. , лучше всего относиться ко всем из них как к угрозе, если в случае возникновения возможности вам придется иметь дело с ними.

Неметаллические (NM) кабельные провода являются наиболее распространенным типом домашних электрических проводов, которые сегодня можно найти в большинстве домов. Он заключен в защитную пластиковую оболочку и состоит из одного или нескольких горячих проводов, нулевого провода и провода заземления.

Отдельные провода могут быть установлены в жесткой или гибкой металлической или пластиковой трубе, известной как кабелепровод. Это служит альтернативой, которая чаще используется, если проводка будет выводиться за пределы стен, потолка или пола.

Кабели NM также известны как «Romex» из-за этого конкретного бренда. Они специально разработаны для сухих внутренних помещений и имеют плоскую трубообразную форму, которая проходит сквозь стены и полы в вашем доме, делая ее невидимой. Они часто встречаются в розетках и светильниках. Вот его стандартные размеры и мощность усилителя:

• 14-й калибр: 15-амперные цепи
• 12-й калибр: 20-амперные цепи
• 10-й калибр: 30-амперные цепи
• 8-й калибр: 40-амперные цепи
900 23 6-й калибр: 55 ампер схемы

Кабели NM также поставляются с оболочкой с цветовой маркировкой, чтобы можно было различать сечение проводов. Это могут быть следующие цвета проводки дома:

• Провода 14-го калибра: белые
• Провода 12-го калибра: желтые
• Провода 10-го калибра: оранжевые
• Провод 6-го и 8-го калибра: черный

Если вы видите серую оболочку, важно отметить, что этот цвет не используется для кабелей NM, поскольку этот особый цветовой код назначается кабелям UF или подземным кабелям, которые используются для влажных и наземных мест.

Кроме того, в некоторых сообществах не разрешено использовать кабели NM и вместо этого использовать кабели переменного тока, также известные как бронированные кабели. Этот тип проводки обычно использовался в начале 1900-х годов и имеет гибкую металлическую оболочку. За счет этого обеспечивается дополнительная защита внутренних проводников.

Горячий провод

Горячие или находящиеся под напряжением провода представляют собой непрерывные провода с током, которые подают первоначальную мощность в цепь. К ним очень опасно прикасаться, особенно когда они все еще подключены к источнику питания, который их питает. Поэтому цвета проводов под напряжением означают, что их нельзя перемещать или трогать.

Цвета нейтральной проводки

В то время как провод под напряжением является началом цепи, нейтральный провод завершает цепь, тем самым завершая циркуляцию в вашей электрической системе. По сути, он действует как противоположность горячему проводу и возвращает цепь обратно к источнику питания. Кроме того, это предотвращает любые неисправные или избыточные токи, которые могут находиться в вашей розетке. Несмотря на то, что по ним не проходит постоянно электрический ток, следует соблюдать такую ​​же осторожность при обращении с горячим проводом.

Цвета проводов заземления

Провода заземления существуют для вашей защиты, так как они защищают от нестабильных электрических токов. По заземляющим проводам не проходит электрический ток, но в случае каких-либо аварий, таких как короткое замыкание, он направляет поток к земле. Однако это скорее обязательное условие NEC для новых домов и обычно не встречается в старых домах. Чтобы узнать, присутствует ли в вашем доме цвет заземляющего провода, проверьте, имеет ли ваша розетка три контакта.

Цветовые коды электрических проводов

Электрические кабели NM на 120 В и 240 В поставляются с внешней пластиковой оболочкой, которая соединяет внутри электрические провода с цветовой маркировкой. На внешней части нанесена маркировка, указывающая количество и размер проводов внутри оболочки, а ее цвет указывает на рекомендуемое использование.

Черные провода: горячие

Черный электрический провод — обычный цвет проводов в обычном домашнем хозяйстве, что указывает на то, что изоляция соответствует цветовому коду горячих проводов.

Красные провода: горячий электрический провод, цветовой код

Красные провода также используются для обозначения второго горячего провода в установке 240 вольт. Красные провода также являются обычными цветами проводов, применяемыми в обстоятельствах, когда проводные датчики дыма необходимо соединить между собой, чтобы все сигналы тревоги сработали одновременно. Хотя вы можете соединить два красных провода вместе, есть также возможность подключить его к черному проводу. Профессионалы больше подходят для решения и консультирования в подобных ситуациях.

Белый с красными и черными проводами: Hot

Вы можете найти белый код цвета провода, который имеет петлю и помечен красной или черной лентой. Это также означает, что электрические провода красного цвета считаются горячими и не используются в качестве нейтрального провода. Это можно увидеть в обстоятельствах, когда у вас есть второй горячий провод на 240-вольтовом приборе в двухпроводном кабеле.

Неизолированные медные провода: заземление

Неизолированные медные провода часто используются для заземления. Как правило, все электрические устройства должны быть заземлены, поскольку это обеспечивает безопасный путь прохождения электрического тока. Даже выключатели и светильники должны иметь путь для возврата электричества в землю. Возможно, единственное, что не нужно заземлять, — это пластиковые коробки, так как они не проводят ток.

Зеленый провод: заземляющий электрический провод Цветовой код

Зеленые электрические провода используются исключительно для заземления. Заземляющие винты также могут быть окрашены в зеленый цвет.

Нейтральный цвет провода или серые провода

Белые или серые провода обычно указывают на то, что он нейтральный. Кроме того, это не означает, что они полностью безопасны. Будьте осторожны, поскольку любая изолента, обернутая вокруг него, будет указывать на обратное, поскольку это означает, что вместо этого он действует как горячий провод. Кроме того, существует вероятность того, что лента может со временем оторваться. Помните, что нейтральные провода возвращают питание к блоку выключателя, поэтому он все еще может привести к травме или поражению электрическим током.

Синий электрический провод и желтые провода

Синий и желтый электрические провода встречаются редко, но иногда их можно использовать в электрических кабелепроводах в качестве горячих проводов. С этим обычно сталкиваются путешественники за трех-четырехпозиционные переключатели.

Услуги HandyKith

С цветами электрических проводов не так легко шутить. Даже если жизненно важно знать значение цвета провода, чтобы знать, с чем именно вы имеете дело, для безопасности себя и окружающих всегда лучше обратиться за профессиональными услугами электрика. HandyKith — ведущий профессионал, который в любое время может помочь вам со всеми вашими бытовыми электропроводками, чтобы вы знали, что с вами обращаются только с лучшими специалистами. Хватит спрашивать: «Можно ли соединить красный провод с черным проводом?» — обращайтесь к профессионалам HandyKith!

Цветовой код трехфазного провода

Цветовой код электрического провода для трехфазного применения обеспечивает стандартное средство идентификации отдельных проводов. Трехфазное питание использует четыре или пять проводов. В конфигурации используются три линии под напряжением, заземляющий провод и иногда нейтральный провод. В этой статье мы рассмотрим, что такое цветовой код трехфазного провода, его преимущества и часто задаваемые вопросы по концепции.

Что такое цветовой код трехфазного провода?

Цветовые коды проводов различаются в зависимости от региона в соответствии с действующим стандартом. Один цвет в одном регионе может иметь другое значение в другом регионе. Даже в пределах одного региона/стандарта могут быть разные цветовые коды между однофазным и трехфазным, а также между высоким и низким напряжением.

Таким образом, необходимо быть в курсе всех используемых стандартов, чтобы избежать катастрофических последствий неправильного подключения. Например, в США Национальный электротехнический кодекс (NEC) отличается для низкого напряжения (120/208/240 В) и высокого напряжения (277/480 В), как показано в таблице.

Функция	Этикетка	Цвет (120/208/240 В)	90 156 Цвет (277/480 В)
Линия	L1	Черный	Коричневый
Линейный	L2	Красный	Оранжевый
Line	L3	Синий	Желтый
Нейтральный	N	Белый	Серый
Заземление (дополнительно)	PG	Зеленый/зеленый с желтой полосой/голый провод	Зеленый/зеленый с желтой полосой/оголенный провод

Трехфазный провод и высокое напряжение от NEC

Другой распространенный код цвета провода для трехфазных систем — это код Международной электротехнической комиссии, более известный как IEC. Этот код соблюдается в большинстве стран Европы, и в приведенной ниже таблице содержатся сведения о коде.

Функция	Этикетка	Цвет
Линия 901 58	L1	Коричневый
Рядной	L2	Черный
Линия	L3	Серый
Нейтральный	N	Синий
Заземление (дополнительно)	G	Зеленый

Цветовой код трехфазного провода согласно IEC

Преимущества цветового кода провода

Как правило, электричество поступает в здания в одной точке, а затем распределяется по другим частям по ряду проводов.

Каждый из этих проводов выполняет определенную функцию в цепи, а цветовой код обеспечивает точное соединение даже в трехфазном приложении, где легко запутаться. Вот некоторые из преимуществ цветового кодирования:

• Снижает риск повреждения имущества из-за неправильного подключения.
• Сокращает время простоя из-за перебоев в работе и повреждения оборудования при неправильном подключении.
• Ремонт стоит дорого, если провода неправильно подключены. Цветовой код помогает устранить это, особенно в сложных цепях, таких как трехфазные приложения.
• Система в целом безопаснее при использовании цветового кодирования.

Часто задаваемые вопросы

В этом разделе рассматриваются некоторые распространенные вопросы, касающиеся цветового кода трехфазного провода.

Какого цвета провода для трехфазной сети?

Цвета трехфазных проводов различаются в зависимости от региональных кодов или стандартов. Более того, на рисунке ниже показаны некоторые из этих общих стандартов.

Предоставлено: Фаза 3

Какой цветовой код для трехфазной сети 240 В?

240 В считается источником низкого напряжения в США и имеет цветовой код, отличный от источника высокого напряжения. Цвета для 240 В: черный, красный, синий, белый и зеленый для линии 1, линии 2, линии 3, нейтрали и заземления соответственно. С другой стороны, для однофазного напряжения 240 В используются коричневый, синий и зеленый/желтый (двухцветные) цвета для обозначения напряжения под напряжением, нейтрали и земли соответственно.

Что произойдет, если перепутать фазу и нейтраль?

Подключение фазы и нейтрали меняет полярность выхода, что создает опасность. Потому что это заставляет электричество течь из розетки, даже если выключатель выключен. В результате любой электроприбор, подключенный к такой розетке, может шокировать ничего не подозревающего пользователя.

Что произойдет, если нейтраль и земля соприкоснутся?

В идеале все три фазы источника питания должны быть сбалансированы, но в большинстве случаев это не так. Таким образом, необходима нейтральная линия для возврата несимметричного тока нагрузки к распределительному трансформатору. Как правило, этот ток минимален, но в ненормальных сценариях может быть высокий уровень дисбаланса, что приводит к значительному току. С другой стороны, линия заземления имеет наименьшее сопротивление среди других и устраняет токи короткого замыкания из цепи.

Итак, если нейтраль и земля соприкоснутся, ток пойдет по пути наименьшего сопротивления, то есть по земле. В результате земля берет больше тока, чем предполагалось, и больше не защищает пользователей от поражения электрическим током. Это особенно верно, если фазовый дисбаланс высок. Это то, что цветовые коды призваны устранить в трехфазных системах, где несколько проводов делают систему склонной к неправильному подключению.

Сколько проводов у трехфазного?

Количество проводов в трехфазной системе зависит от типа используемой конфигурации. Кроме того, существует два основных типа трехфазных конфигураций: звезда и треугольник.
