Определяем размеры отмостки: ширина, глубина, угол наклона

Отмостку вокруг дома обустраивают независимо от вида фундамента. Некоторые ее считают дорожкой вдоль фасада, которая придает зданию законченный в декоративном отношении вид. И хотя это одна из возможных функций, при условии твердого покрытия, но основное назначение у нее совершенно другое. О том, какой должна быть отмостка дома, размеры и особенности устройства рассказывается ниже.

Назначение и функции отмостки

Отдельного норматива, посвященного только отмостке, нет. Но это не означает, что требования к размерам отмостки не оговорены в разных СНиП, сводах правил и приложениям к ним. Согласно этим документам обустройство отмостки входит в перечень обязательных мероприятий, предотвращающих намокание грунта у основания здания (приложение к СНиП 2.02.01-83). И эта защита носит исключительно локальный характер.

Отмостка это только часть системы, в которой кроме нее могут быть организованный водосток, ливневая канализация и дренаж. А главное свойство отмостки — водонепроницаемость для атмосферных и производственных вод.

Бытует устоявшееся мнение, что отмостка защищает от намокания фундамент. Но это не совсем так. И хотя она отводит от основания осадки, остаются еще грунтовые воды в верхних слоях — верховодка. Поэтому для защиты фундамента специально выполняют гидроизоляцию из рулонных, листовых или обмазочных материалов, а в сложных случаях дополнительно обустраивают кольцевой дренаж.

Основное же назначение отмостки — защита от намокания грунта, который при насыщении влагой частично теряет несущие свойства. А это означает, что мокрый грунт уже не будет обеспечивать выполнение расчетных нагрузок.

В качестве дополнительного назначения, помимо использования отмостки как дорожки, она служит элементом ландшафтного дизайна, является частью облика дома. И здесь уже важны материалы, из которой делают покрытие.

Материалы для отмостки, типы покрытия

Если посмотреть на отмостку в разрезе, то ее можно представить в виде дорожки с разными вариантами покрытия.

Пожалуй единственное различие в схемах садовой дорожки (тротуара) и отмостки — это обязательное наличие у последней водонепроницаемого слоя.

По виду материала покрытия отмостка бывает:

• жесткой;
• полужесткой;
• мягкой.

Жестокое покрытие — это лента вокруг цоколя, выполненная из цементного бетона или асфальтобетона. Защитные свойства обеспечиваются за счет гидроизоляционных свойств обоих видов бетона. Но если в первом случае, чтобы избежать растрескивание поверхности отмостки, необходимо выполнить армирование, то во втором случае такое усиление не требуется благодаря высокой прочности асфальта на изгибающие нагрузки.

Рисунок 1. Отмостка из бетона

К особенностям жесткого покрытия еще относится обязательное устройство зазора между цоколем и лентой отмостки — он должен компенсировать температурное расширение жесткого покрытия.

К полужесткому покрытию относят тротуарную плитку разных видов, брусчатку или дорожный кирпич. Водонепроницаемость обеспечивают двумя способами:

• укладкой геомембраны на основание из сухой цементно-песчаной смеси;
• обустройством монолитного бетонного основания.

Рисунок 2. Отмостка из брусчатки

Мягкое покрытие может быть трех видов:

1. Из уплотненной водоупорной глины. Этот способ когда-то был традиционным для небогатых деревенских домов. Его и сейчас используют в качестве эконом варианта для небольших дач или хозяйственных построек, но в современном виде могут добавить верхнюю засыпку из гравия.
2. Щебеночное покрытие. Еще один недорогой вариант, который отличается от предыдущего тем, что для создания гидроизоляционного слоя под покрытие укладывают геомембрану.
3. Скрытая отмостка. Этот вид можно назвать новинкой. Отличительная особенность — покрытие представляет собой насыпной плодородный грунт, в который высаживают декоративные кустарники, цветы или высевают траву, устраивая один из видов газона.

Рисунок 3. Мягкая отмостка

Устройство отмостки с жестким или полужестким покрытием

Так как отмостка с жестким или полужестким покрытием аналогична по устройству дорожке (тротуару), то на нее распространяются требования СНиП III-10-75.

В разрезе нижняя часть схемы имеет такой вид:

1. «Корыто» из уплотненного грунта. На всю ширину и глубину (основные размеры отмостки вокруг дома) снимают слой грунта, в том числе вынимают часть обратной засыпки вокруг фундамента. Поверхность трамбуют до тех пор, пока остаются отпечатки трамбовки. На этом этапе изначально формируют уклон отмостки. Толщина утрамбованного слоя просадочных грунтов составляет не менее 15 см.
2. Подушка. Бетонную или полужесткую отмостки обустраивают на песчаном основании. При недостаточных несущих свойствах грунтов под песок может насыпаться слой щебня средней фракции (40-60 мм), который расклинивают мелкой фракцией (5-10 мм). Рекомендованная толщина подушки из двух слоев не менее 15 см, а при засыпке только песка — не менее 10 см. Каждый слой поливают и трамбуют в три приема. Щебень уплотняют до тех пор, пока не прекратится «подвижность» основной и расклинивающей фракции. Основание для асфальтобетона устраивают на слое щебня средней фракции (40-60 мм), вдавливая его в уплотненный грунт трамбовкой.
3. Разделительный слой (кроме случаев асфальтобетонного покрытия) выполняют из рулонного гидроизоляционного материала — геомембраны или плотной полиэтиленовой пленки толщиной более 0.15 мм. Ширина полотна должна быть такая же, какая ширина у отмостки вокруг дома. В длину полотна склеивают или укладывают с перехлестом не менее 50 см. Дополнительно на пучинистых грунтах укладывают слой теплоизоляционного материала (обычно пеноплекса).
4. Для монолитной отмостки из бетона или с полужестким покрытием на бетонном основании устанавливают опалубку и проводят армирование. Для заливки применяют бетон марки М200.

Рисунок 4. Разрез отмостки

Мягкие покрытия не предназначены для эксплуатации в качестве дорожки, но схема отмостки ниже разделительного слоя имеет такой же вид.

Ширина отмостки

Очень часто ширину отмостки «привязывают» к размеру свеса крыши. Например, популярно утверждение, внешняя граница отмостки должна находится от цоколя на расстоянии не менее 20 см, чем проекция карниза кровли. Если следовать логике авторов такого утверждения, то у домов с плоской крышей ширина водонепроницаемой защитной «ленты» вдоль фасада будет равна 20-30 см.Но в нормативах нет такой взаимосвязи. Ширина отмостки зависит исключительно от типа грунта.

В пособии для служб надзора за строительством размер отмостки для песчаных грунтов должен составлять не менее 70 см, а для глинистых — 100 см.

Рисунок 5. Ширина отмостки и свес крыши

Для примера. Если дом из двух этажей построен на песчаном грунте, а водосток у него неорганизованный, то свесы кровли у него не должны быть более 60 см (еще одно требование СНиП). Получается, что в этом случае отмостка может выступать за проекцию крышу на 10 см.

В нормативах отдельно выделены требования по размеру отмостки для просадочных грунтов. У II категории она принимается равной от 2 м, и обязательно должна перекрывать пазухи засыпанного котлована или траншей для фундамента. У I категории — 1.5 м.

Толщина

Для отмостки вокруг частного дома обычно используют бетон, мелкоштучное полужесткое или щебеночное покрытие.

Если не принимать во внимание размеры слоя утрамбованного грунта и подушки (о них было сказано выше), то толщина полужесткого покрытия прямо задается размером плитки (дорожного кирпича, брусчатки). А уклон формируется на стадии подготовки грунтового основания.

Толщину бетонной отмостки надо вычислять, так как ее уклон от цоколя окончательно формируется на этапе заливки. И этот показатель важен для расчета количества смеси. Для вычисления толщины надо знать следующие показатели:

• высоту бровки;
• уклон отмостки;
• ширину.

Нормативная высота бровки над спланированной поверхностью должна быть равна от 5 см, плюс толщина «подземной» части. Толщина отмостки из бетона у бровки не может быть меньше 7 см — это получается если сложить диаметр двух прутков дорожной сетки 4 мм (плюс проволока обвязки), и прибавить к сумме два слоя бетона вокруг (сверху и снизу) арматуры по 30 мм.

Для расчета толщины уклон (в процентах) умножают на ширину отмостки и делят на 100. Получится разница высот отмостки у бровки и рядом с цоколем.

Рисунок 6. Толщина отмостки у бровки 7 см

Для примера. При уклоне 5% и ширине 70 см разница высот равна 3.5 см. При высоте внешней части в 7 см, толщина отмостки у цоколя будет равна 10.5 см.

Угол наклона отмостки

Так же как для ширины, для уклона отмостки многое значит тип грунта.

В нормативе по проектированию оснований указано, что для домов, стоящих на просадочных грунтах, уклон отмостки должен быть от 3% и выше. При этом не оговаривается верхний предел, а лишь указывается, что вода с отмостки должна сливаться в ливневую канализацию.

В нормативе по благоустройству территорий (СНиП III-10-75) для домов на обычных песчаных и глинистых грунтах уклон задается в диапазоне значений от 1% до 10%.

Такие же требования к уклону отмостки дома есть в более позднем по дате выпуска документе — схемах операционного контроля качества. Здесь же оговаривается обязательное наличие лотков ливневой канализации, которые должны располагаться под водосточными трубами и иметь уклон выше 15%.

Бетонная отмостка, технология и устройство бетонной отмостки.

Содержание

Назначение бетонной отмостки

Общие технические данные

Этапы устройства бетонной отмостки

Выемка грунта

Устройство опалубки

Устройство песчаной подготовки

Устройство подготовки из щебня

Утепление отмостки

Устройство гидроизоляции из пленки ПВХ

Армирование бетонной отмостки

Устройство температурных швов из доски

Бетонирование отмостки

Заполнение температурных швов

Назначение бетонной отмостки

Бетонная отмостка вокруг любого строения (в частности частных строений) выполняет защитную конструктивную функцию вдоль всех наружных стен здания. Главная роль бетонной (монолитной) отмостки защищать и отводить поверхностные воды атмосферных осадков от здания, а также потоки воды, которые сходят по водосливным трубам с кровли здания. Отведение влаги от здания, позволяет на долгие годы сохранить конструктивную сущность фундамента здания, сохраняя его в сухом виде. Конечно бетонная отмостка не предотвратит защиту от попадания влаги на фундаментную подошву здания и не создаст условия  основной гидроизоляции фундамента, но работая вместе с гидроизоляцией фундамента и дополнительной дренажной системой, создает условия благоприятной среды для всех видов фундамента здания, будь то ленточный фундамент, или фундаментная плита. Второе основное назначение отмостки — это утепление грунта вокруг здания, что в свою очередь предохраняет грунт от сезонного промерзания и последующего его вспучивания. Также отмостка выполняет функции тротуарной дорожки вокруг здания, которая в свою очередь выполняет несущую роль под устройство будущей брусчатки. При минимальных финансовых затрат (не применяется специальная опалубка), вы получаете качественное бетонное основание для устройства облицовки отмостки.

Устройство бетонной отмостки

Главный принцип устройства бетонной отмостки заключается в том, что она должна быть как минимум на 100 мм шире чем кровельный свес. Все водосточные потоки влаги, которые стекают с любой кровли, плоской или скатной, должны попадать на плоскость бетонной поверхности отмостки и стекать в сторону противоположную от стен дома. Зачастую многие застройщики часто относятся к монолитной отмостке скептически. Считают, что этот элемент конструктива строящегося здания лишний или недостаточно серьезный элемент здания, и не изучив технологию устройства подготовки, мастерят данный элемент из подручных средств и материалов, которые остаются на любом строительном участке, не осознавая того что не качественная бетонная отмостка не прослужит долго, а самое главное не будет выполнять ту существенную роль, которой она должна соответствовать. К устройству монолитной отмостки необходимо приступать, когда все строительные работы по возведению здания закончены, а также закончены работы по устройству утепления фасада. Стоит отметить что прием бетонной смеси, все-таки лучше сделать до того, как вы начнете финишную отделку фасада. В противном случае нужно предусмотреть укрывочные работы облицовки цоколя, иначе все ваши труды придут в негодность, ведь капли бетонной смеси будет сложно отмыть, например с природного камня на фасаде.

Если же вы приступили к устройству бетонной отмостки после облицовки цоколя и фасада, то простая пленка ПВХ и малярный скотч поможет сохранить чистоту. Оклейте все места примыкания фасада к будущей отмостки пленкой средней плотности. Малярным скотчем склейте перехлест пленки, а также места крепления пленки ПВХ к фасаду

ПРИМЕРЫ ДОМОВ БЕЗ ОТМОСТКИ. НЕГАТИВНЫЙ ЭФФЕКТ НА ПРИМЕРЕ ФОТОГРАФИЙ

Устройство бетонной отмостки

Общие технические данные

И так. Из чего собственно говоря должна изготавливаться бетонная отмостка? Из самого названия мы видим, что основной составляющий элемент конструкции — это бетон. Возникает вопрос по марке бетона.  Если обратится к нормативной документации по монтажу отмостки, а ее изготовление регулирует СНИП 3.03.01-87 «Несущие и ограждающие конструкции» марка бетона должна быть не менее М200. На практике по производству монолитных работ, было замечено что использовать нужно не менее марки бетона 300 с преимущественным заполнителем на гранитной основе.  Данная марка бетона более подходить по своим характеристикам в эксплуатации монолитной отмостки.  Работая вместе с арматурным каркасом отмостки, данный бетон создаст очень прочную основу для будущей подготовки под облицовку отмостки, как брусчаткой, так и просто асфальтовым покрытием.

Этапы устройства бетонной отмостки

При изготовлении бетонной отмостки нужно соблюдать следующие этапы:

Выемка грунта

Установка опалубки

Если проектом или вашим желанием улучшить технические возможности устройства бетонной отмостки, добавится утепление под основой отмостки, тогда соответственно добавится еще и этап утепления отмостки.

Рассмотрим устройство каждого этапа в отдельности.

Выемка грунта

Для выемки грунта под устройство отмостки вам экскаватор не потребуется. Все что пригодится в Работе — это два вида шансового инструмента, совковая и штыковая строительная лопата. Глубину выемки грунта с помощью ручного инструмента нужно рассчитать так, чтобы по вертикальные отметки для подосновы отмостки прошли песочное и щебеночное основание. В зависимости от устройства отмостки в плане утепления, если в ваши планы утепление входит, то соответственно также не забудьте в расчёт принять толщину экструдированного пенополистерола типа Пеноплэкс. За частую толщину утепления принимают за 50 мм. Этого достаточно при устройстве отмостки. Дополнительный слой теплоизоляции в основе отмостки обеспечит необходимые тепловые свойства по утеплению цоколя.

Вернёмся к земляным работам. Толщина выемки составит в размерном диапазоне от 200 мм до 300 мм. Данные размеры взяты из расчета устройства песчаной подготовки (100-150 мм) и щебеночной подготовки (100-150 мм).

Очень важно! Выемку материкового грунта необходимо производить горизонтальным методом, не взрыхляя утрамбованный грунт. В дальнейшей эксплуатации монолитной отмостки, некачественная выемка грунта будет способствовать появлению пустот под бетонным полотном отмостки вследствие проседания песка и щебня.

Также советуем предусмотреть необходимый уклон бетонного полотна в сторону противоположную от стены строения. Обычно она составляет от 1 до 3 см на метр ширины отмостки. Советуем предусмотреть в конструкции отмостки, а это соответственно отразится и на выемки грунта, так называемого «зуба» отмостки виде небольшой балки высотой 100 мм от низа полотна. Данный вариант предохранит от вымывания из-под отмостки песочного основания. «Зуб» в конструкции отмостки можно не делать, если в качестве ограждающей конструкции отмостки, будет монтироваться бордюр. В этом случае под устройство бордюра (поребрика) необходимо извлечь грунта столько, столько необходимо для бетонной смеси при монтаже бордюра.

Устройство опалубки

Для изготовления на строительном участке монолитной отмостки, специальная инвентарная опалубка вам не потребуется. Так как толщина полотна будет составлять размер от 80 мм до 120 мм, вам потребуется обычная доска толщиной 50 мм и высотой от 100 мм до 150 мм, в зависимости от толщины отмостки и высотного перепада горизонта земляного полотна.  Доску устанавливают вдоль края проектной отметки бетонной отмостки ребром по отношению к горизонту земляного полотна. Для экономии расходного материала в частности доски для опалубки, ее можно поставить на сам грунт вдоль линии отмостки. В этом случае вам потребуется только одна доска высотой отмостки. Если же опалубку из доски будите устанавливать с учётом «зубчика» (балки) отмостки, то в этом случае необходимо установить опалубку из доски высотой из расчета отмостки (100-120 мм), плюс высота зубчика (200 мм).

Для устройства температурных расширительных швов, в составе опалубки необходимо установить опалубочные доски толщиной 20-25 мм перпендикулярно бетонной плите отмостки. Установку доски для устройства температурных швов нужно рассчитывать, как минимум на углах (поворотах) отмостки и одну по центру по стороне стены вдоль которой заливается бетонная отмостка. После того как бетон будет уложен в опалубку, и примет затвердевшее состояние (этот этап наступает обычно на следующий день после укладки бетонной смеси) доску необходимо аккуратно вынуть из тела бетона, не разрушая краев отмостки. В дальнейшем в данный кессон устанавливают ленту или заливают битумной мастикой, которая в последующей эксплуатации отмостки, предотвратит попадания влаги и будет препятствовать вспучиваемости бетонного полотна отмостки.

Устройство песчаной подготовки

После этапа установки опалубки для отмостки, необходимо произвести работы по укладке песочного основания. Для таких работ наиболее подходящий песок карьерного типа средней фракции. Возможно использовать мытый речной песок, но в плане экономики устройства вашей отмостки, это будет не эффективный метод. Не смотря на рекомендации по типу песка, многие застройщики выбирают самый дешевый «песок» исходя из соображений что дешевле. Огромное количества примеси глины в таком песке сыграет плохую роль в дальнейшей эксплуатации. Отмостка будет подвержена большому риску деформации. Песок укладывают ровным слоем по всей площади отмостки. Толщина песочной подготовки варьируется в диапазонах от 150 до 200 мм.

При укладке песка используют лопаты, строительные нитки для определения высоты песочной подготовки, уровнем, деревянным или алюминиевым правилом, а также ручной трамбовкой. В грунт предварительно забиваются маяки из арматуры на необходимую высоту под уровень нижней части бетонной подготовки. В дальнейшей работе, арматурные маяки, будут служить для определения высотной отметки не только песка, но и уровня укладки щебня. После выполнения работ, арматурные стержни можно оставить в теле подготовки, немного забив их. Затем ручной или пневматической трамбовкой тщательно утрамбовывается слой песка до прочного состояния, проливая водой во время работы.  По завершении работ, рекомендуем уложить недорогой геотекстиль, для разделения песочного слоя от слоя из щебня. Геотекстиль предохранит щебенку от дальнейшего заиливания.

Устройство подготовки из щебня

При устройстве подготовки из щебня для монтажа отмостки, нужно руководствоваться такими же правилами, как и при устройстве фундамента. Необходимый уклон будущей отмостки (10-30 мм на ширину бетонного полотна) можно начать сразу с устройства подготовки из щебня. В то же время это необязательное правило при данном этапе работ. Для простоты и скорости монтажных работ, уклон бетонной отмостки, лучше воспроизвести на этапе заливки бетона. И так. Для работ по изготовлению отмостки необходим щебень двух фракций: 20-40 и 5-10 мм. Наиболее подходящий щебень по своим физическим показателям подойдет щебень из гравия.

Щебень фракции 20-40, рассыпаем ровным слоем по всей площади отмостки. Толщина щебеночной подготовки варьируется в диапазонах от 100 до 150 мм.  Соответственно первый слой из щебня фракции 20-40 займет от 80 мм до 130 мм. При укладке щебня в опалубку отмостки пользуются, как и при укладке песка, шансовым инструментом, строительными нитками для определения высоты подготовки, уровнями и пневматической либо ручной трамбовкой. Первый вид щебня фракции 20-40 мм хорошо втрамбовывают в слой песка. Затем сверху 20 миллиметровой толщиной рассыпают мелкий щебень, создавая так называемый замок.  По окончании этого этапа переходим к утеплению отмостки.

Утепление отмостки

Для создания дополнительного утепления цоколя дома, а также для создания дополнительного барьера против промерзания пучинистых грунтов, рекомендуется произвести утепление отмостки. Для утепления конструкции отмостки наиболее подходящим, является экструдированный пенополистирол (ЭПП), толщиной 50 мм.  Наиболее подходящим из всех марок пенополистеролов, выпускаемых многими производителями, является Пеноплэкс.  У данной марки экструдированных пенополистеролов есть ряд преимуществ перед другими марками: нулевое водопоглащение, высокая прочность к нагрузкам на сжатие и изгиб, низкая теплопроводность и долговечность материала.

Технические данные экструдированного пенополистерола
Прочность на сжатие при 10% линейной деформации, не менее МПа, (кгс/см2; т/м2)	0,30 (3; 30)
Водопоглащение за 24 часа, не более, %	0,4
Категория стойкости к огню, группа горючести	Г4
Коэффициент паропроницаемости мг/(м.ч.Па)	0,005
Плотность, кг/м3	27-35
Температура эксплуатации,	От -70 до +75
Предел прочности при статическом изгибе, МПа	0,4

Монтаж экструдированного пенополистерола под отмостку легок в исполнении. Необходимо его уложить в любом направлении отмостки. Также не забудьте завести пенополистирол на стену фундамента, к которой примыкает отмостка. Крепить пенополистирол в части цокольной стены нужно не нарушая гидроизоляцию фундамента. Там, где гидроизол, механическое крепления тарельчатыми анкерами запрещено. В этих местах пенополистирол можно закрепить монтажными клеями для пеноплекса.

А в тех местах стены где отсутствует гидроизоляция возможно применение двух видов крепления утеплителя- механическое (с помощью тарельчатого анкера) и клеевое.

Устройство гидроизоляции из пленки ПВХ

Завершающий этап устройства бетонной отмостки перед армированием- это устройство гидроизоляционного слоя. Во избежание попадания влаги в нижележащие слои конструкции, монтаж гидроизоляционной прокладки из пленки ПВХ является необходимым этапом. Процесс устройства гидроизоляции из пленки ПВХ, несложный. Достаточно просто расстелить пленку в плоскости отмостки.

Армирование бетонной отмостки

В отличии от бетонной подготовки для устройства монолитной плиты перекрытия, бетонная отмостка армируется дорожной сеткой или арматурными сетками из арматуры ф6-8 мм. В этом случае создаётся дополнительная прочность конструкции в отличии от отмостки без армирования. При армировании отмостки арматурными сетками предотвращается образование трещин в конструкции отмостки из-за сезонного вспучивания грунта, что создаёт устойчивое прочное состояние бетонной отмостки.

Арматурную сетку можно устроить как самостоятельно из отдельных стержней арматуры периодического сечение, так и приобрести готовые арматурные карты в специализированных компаниях по изготовлению арматурных сеток и каркасов. Шаг рабочей арматуры принято принимать за стандартный размер 200/200 мм. Какие-то дополнительные усиления сетки не требуются, так как нагрузки на бетонную отмостку передаются только от грунта, на котором она лежит, и от материалов облицовки отмостки. Дополнительные арматурные стержни можно положить на углах пересечения отмостки. Продольное стыкование арматуры необходимо произвести из расчета 30-40 диаметров.  Защитный слой 50 мм, поэтому все арматурные стержни необходимо монтировать на пластиковых фиксаторах- «стульчиках». Перекрестное соединение арматурных заготовок производить вязальной проволокой ф1,2-1,6 мм. Выбирая вязальную проволоку, обратите внимание на оттоженность проволоки.

Армирование отмостки дорожной сеткой

Бетонную отмостку можно армировать не только арматурными сетками, но также можно производить армирование из дорожной сетки. Если грунт, на котором лежит отмостка, не сильно пучинистый, то в этом случае рекомендуем армирование сеткой.Дорожная сетка должна быть ячейкой не более 150 мм / 150 мм, и диаметром не менее 3 мм.

Дорожную сетку укладываем с перехлестом с предыдущей картой на одну ячейку. Скреплять дорожную сетку между собой, необходимо также как и арматурную сетку, вязальной проволокой.

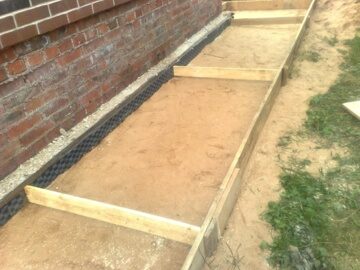

Устройство температурных швов из доски

Температурные расширительные швы должны быть обязательно предусмотренные при производстве работ по устройству бетонной отмостки. В связи с тем, что бетонное полотно отмостки подвержено сезонным колебаниям (она сужается и расширяется), соответственно необходимо устраивать демпферные швы в теле бетона.  Демпферные швы изготавливаются из доски толщиной 20 -25 мм на всю высоту полотна. Вдоль всех стен дома, к которым примыкает отмостка, необходимо проложить опалубочную доску, с последующим демонтажем. Также температурные швы из доски, устраивают по углам отмостки и через каждые 3-4 метра вдоль всей отмостки, как минимум один шов на сторону дома.



Очень важно произвести демонтаж доски при устройстве температурных швов, после затвердения бетонной смеси в первый день после заливки бетона. В последующие дни этот процесс будет затруднен и возможно повреждение бетонного полотна при вынимании доски!

Бетонирование отмостки

Как и любая другая бетонная конструкция, отмостка требует внимание к подбору марки бетонной смеси. Жестких конструктивных указаний по применению марки бетона на отмостке нет. По практике скажем лишь одно. Нежелательно использовать низкие марки бетонной смеси ниже М200, так как отмостка эксплуатируется в агрессивной среде. Оптимальный подбор марки бетона – от М250 до М350. Конечно при использовании более высоких марок бетона, экономика устройства отмостки возрастает. Но стоимость последующего ремонта конструкции мы думаем будет убедительным фактором при решении залить качественный бетон на отмостке. Итак, какую смесь лучше использовать. Советуем остановить свой выбор на тяжелом бетоне М300 на гранитной основе. При заказе заводского бетона, эксплуатационные показатели улучшаться, так как в отличии от бетона при самостоятельном замесе, заводской бетон несомненно лучше. Принимать бетонную смесь возможно различными способами: вручную с использованием строительных тачек и с помощью желобов автомиксера, и с помощью автобетононасоса, при условии, что бетоновоз не имеет возможности подъехать вплотную к месту выгрузки.  Если вы решите бетон приготовить вручную в построечных условиях, то воспользуйтесь таблицей по приготовлению смеси.

При бетонировании отмостки применяйте вибратор для уплотнения смеси, после того как бетон будет залит в опалубку отмостки, обязательно произведите разглаживание горизонтальной части отмостки. При последующей облицовке отмостки, ровная поверхность сохранит бюджет на лишний расход клея или сухой смеси. Уход за бетоном производить по стандартным условиям- укрыть мешковиной смоченной водой, или производить регулярный полив водой отмостки, что предотвратит ее от растрескивания бетонного молочка.

Заполнение температурных швов

После проведения всех работ по устройству бетонной отмостки, и после демонтажа опалубки, заполните все температурные швы битумной мастики. Выбор производителя – за Вами

Бетонная отмостка чертеж

Надеемся, что наша статья была вам полезной!



Правильная отмостка из бетона: требования и правила устройства

Долговечность здания зависит от состояния фундамента, здоровье которого определяется надежным и эффективным отведением поверхностных вод от дома в любое время. Эту задачу выполняет отмостка, имеющая в первую очередь защитную функцию. Одной из самых распространенных и доступных является технология обустройства бетонной отмостки вокруг постройки. Правильная ее конструкция, созданная своими руками, будет эффективно выполнять функции долгие годы.

Что собой представляет?

Отмостка — это наружная прицокольная водонепроницаемая бетонная конструкция в виде непрерывной дорожки вдоль периметра здания, имеющая наклон от стены в сторону окружающего рельефа придомового участка. Ее обустройство предполагает плотное, но подвижное примыкание к цоколю дома.

Конструкция представляет собой слоеный «пирог», состоящий из материалов, которые в совокупности сохраняют фундамент в сухом состоянии. Основу такой защиты составляют в пропорции: уплотненный ровный подстилающий слой песка (щебня, глины), гидроизоляция и покрытие — бетон, обеспечивающий водонепроницаемость конструкции.

Вернуться к оглавлению

Выполняемые функции

Правильно обустроенная отмостка обеспечивает долголетие строению, предупреждая разрушение фундамента и конструкций дома влагой осадков, талых вод. Отмостка без бетона, созданная своими руками — временная мера, которая не решает весь комплекс задач такой конструкции.

Основная функция правильной отмостки — отводить и переправлять воду на достаточное расстояние от фундамента в сторону к наиболее низкому месту на участке или в ливневую канализацию.

Помимо функции горизонтального гидробарьера отмостка (особенно утепленная) уменьшает промерзание грунта вокруг дома, что снижает вероятность его вспучивания (подъема), а также уменьшает теплопроводность здания. Отмостка без бетона не препятствует периодическому увлажнению грунта вплотную к фундаменту и, как следствие, вредному воздействию, которое могут ему нанести жесткие корни растений. Защитное устройство также придает зданию эстетически законченный вид и может использоваться в качестве пешеходной дорожки.

Вернуться к оглавлению

Требования к отмостке и правила устройства

Схема устройства конструкции с применением армированного бетона.

Опоясывающая защитная конструкция должна иметь одинаковую ширину, величина которой на 20 – 30 см превышает вылет карниза кровли за стену постройки. Принято считать, что она составляет около 1 м (и более на проседающих грунтах). Заглубляется отмостка не более чем на половину глубины промерзания грунта в данной местности. Толщина бетонного покрытия выбирается в пределах 7 – 10 см (до 15 см, если используется как дорожка).

Рекомендуемый уклон покрытия 92 – 94 градуса относительно стены постройки (или 10 – 100 мм на 1 метр ширины отмостки). Высота цоколя над отмосткой в месте примыкания конструкции устанавливается в 50 см. Внешний нижний ее край должен быть приподнят примерно на 50 мм над уровнем земли, что препятствует скоплению воды у края. Технология создания конструкции предполагает возможность ее целостного движения вслед за деформациями почвы относительно фундамента, что обеспечивает пристенный компенсационный шов.

Вернуться к оглавлению

Как сделать отмостку?

На местности делается разметка, убирается плодородный слой земли. Укладывается подстилающий слой песка (глины). Укладывается геотекстиль (например, рубероид). Формируется опалубка с учетом компенсационных швов. Площадь заливки бетоном армируется. Бетон для отмостки готовится в правильной пропорции и заливается в опалубку. Поверхность покрытия выводится с выбранным уклоном по краю опалубки и выравнивается. Бетону дается время на высыхание.

Вернуться к оглавлению

Подготовка инструментов и материалов

Качество разметки проверяют строительным уровнем.

Для земляных работ потребуются лопаты, кирка, бечевка, рулетка, трамбовка, колышки. Следует рассчитать требуемый объем геотекстиля (водонепроницаемой пленки) для гидрозатвора. Необходимы в нужном количестве и пропорции компоненты для замешивания бетона (промытый песок, вода, гравий, щебень фракций 5 – 10 мм, цемент) или готовая смесь бетона (например, марка М400 и выше). Инструменты также включают миксер (емкость) для формирования раствора, лопаты, ведра, тележки (носилки), мерное ведро. Укладку подстилающего слоя необходимо обеспечить в достатке песком (глиной).

Опалубка формируется из досок, но также пригодятся ножовка, уровень, гвозди, молоток. Армирование выполняется стальной сеткой (сталистой проволокой), которую следует завезти. Нужен будет сварочный аппарат, инструмент для порезки кусков арматуры. Укладке и выравниванию бетона поможет длинное правило, мастерок, шпатели. Устройство швов потребует иметь полиуретановый герметик.

Вернуться к оглавлению

Разметка

Вокруг дома колышками и бечевой размечается траншея. Уровень примыкания отмостки к цоколю отмечается маячками с шагом 1,5 м. Слой плодородной почвы снимается вокруг здания с учетом планировки окружающей поверхности. Дно траншеи уплотняется и выравнивается с уже сформированным уклоном (могут вноситься гербициды). Глубина отрывки может составить и 500 мм (на пучинистых грунтах).

Вернуться к оглавлению

Создание и уплотнение песчаной подушки

Дно траншеи своими руками выстилается песком, поверхность которого также профилируется с уклоном. Материал обильно увлажняется и трамбуется. Операцию следует повторить не менее двух раз. Толщина слоя может составлять до 20 см. Его поверхность тщательно выравнивается.

Вернуться к оглавлению

Гидроизоляция

Использование рулонных гидроизоляционных материалов для отмостки.

Ее устройство предполагает укладку на песчаную подложку двух слоев гидроизоляции (к примеру, рубероид), которые немного заворачивают на стену для создания компенсационного шва. На стыках материал укладывается внахлест. Далее геотекстиль укрывается более тонким слоем песка, а затем гравием (толщиной около 10 см) с уклоном верхнего слоя и трамбуется. Вплотную с таким гидрозатвором целесообразно разместить дренажную систему.

Вернуться к оглавлению

Создание опалубки

Съемная деревянная форма ограждает место заливки бетона. Ее укрепляют прочными колышками с наружной стороны. В форме предусматриваются поперечные температурные швы (через 2 – 2, 5 м), которые устанавливаются, в том числе, на углах опалубки по диагонали. Их герметичность формируют поставленные на ребро деревянные бруски (бутил-каучуковые ленты), пропитанные отработкой масла и покрытые битумом.

Края формы должны быть ровными для применения правила. Перепад ее высоты должен соответствовать уклону отмостки. Высота опалубки соответствует толщине бетона. Компенсационный шов у стены (шириной 10 – 20 мм) заполняет рубероид (гидроразбухающий шнур).

Вернуться к оглавлению

Армирование и заливка

Процесс заливки отмостки дома бетоном.

Используется металлическая сетка 50х50 (100х100) мм, которая может быть увязана с отрезками арматуры, забитыми в цоколь с шагом 0,75 м. Сетка приподнимается над уровнем щебня на 30 мм. Бетон замешивают и заливают своими руками порциями в секции опалубки до уровня ее верхнего края.

В бетоне не должно быть воздушных карманов. Правильные пропорции бетонной смеси для отмостки по морозостойкости должны соответствовать дорожному бетону. Состав бетона для отмостки традиционный (соответствующая марка от М400 и выше). К раствору в пропорции можно добавить компоненты, увеличивающие прочность, долговечность.

Вернуться к оглавлению

Выравнивание и сушка

Верхняя поверхность тщательно выравнивается правилом. Сопротивление размыву бетона увеличивается железнением, которое проделывается через 1 – 2 часа после заливки путем укрытия поверхности стяжки слоем сухого цемента (марка от М400) толщиной от 3 до 7 мм. Затем поверхность затирается и накрывается непрозрачной пленкой. Отмостка готова через 10 — 14 дней.

Вернуться к оглавлению

Как защитить отмостку от разрушения?

Следует контролировать ширину и плотность заполнения гидроизоляцией пристенного компенсационного и температурных швов, а также вовремя их ремонтировать. Для последних лучше использовать не дерево, а виниловые ленты толщиной до 15 мм. На пучинистых грунтах отмостку не соединяют с цоколем дома, и вокруг постройки создают ливневку и дренаж, устройство которых эффективно отводит воду во внешнюю систему.

Герметичность поверхности бетона увеличивается за счет обработки грунтовкой глубокого проникновения, гидрофобизатора, раствором из жидкого стекла и цемента. Дополнительно отмостку вокруг здания декорируют камнем, плиткой (тротуарной, клинкерной и пр.), галькой. В качестве раствора выступает бетон.

Вернуться к оглавлению

Ремонт бетонной отмостки

Трещина в бетонном отмостке.

Чаще всего подводит обустройство компенсационного шва, который со временем теряет герметичность за счет расширения. Распространенная причина — нарушенная технология формирования правильного бетонного раствора и температурно-влажностных условий набора прочности. Небольшое увеличение «лечится» герметиками, порозаполнителями. Широкая щель расшивается и заполняется песчано-цементным раствором с мелким щебнем, сохранив изоляцию отмостки от цоколя.

Затем сухую поверхность грунтуют. Аналогично поступают с трещинами в поверхности секций отмостки: мелкие — проливаются жидким песчано-цементным раствором, крупные — расшиваются глубже в виде конуса и заполняются битумной мастикой, покрываются песком. Значительные разрушения (расколы) бетонируются новой смесью в режиме длительного пост увлажнения и укрытия пленкой.

Вернуться к оглавлению

Заключение

Бетонные отмостки, непрерывно опоясывающие здания, надежно и эффективно выполняют отвод поверхностных вод от фундаментов при условии их правильного обустройства. Преимуществом таких конструкций является относительная простота изготовления.

как залить и какой марки бетон нужен для устройства отмостки вокруг дома

Для исключения негативного воздействия грунтовых и поверхностных вод, атмосферных осадков на основание, необходимо обеспечить качественную гидроизоляцию. Это позволит продлить срок службы фундамента, защитив его от влаги. Одним из ключевых элементов, которые потребуется организовать, – отмостка. Ее конструкция тщательно продумана, чтобы сохранить основание от разрушения, но при этом важно следить за качеством используемых материалов и их соотношением.

Что представляет собой отмостка

Бетонная отмостка представляет собой непрерывную дорожку, проходящую по периметру всего здания. Она заливается под уклоном. Он нужен, чтобы вода не застаивалась у основания и не разрушала его.

Устройство отмостки из бетона предполагает создание послойной конструкции, где каждый пласт имеет свою роль и должен соответствовать конкретным требованиям.

Выполняемые функции

Несмотря на то что отмостка вокруг дома создается для отвода воды от фундамента, она имеет и дополнительные функции, крайне важные для возведенных сооружений:

• минимизация последствий пучения;
• уменьшение промерзания и улучшение теплоизоляционных характеристик строения;
• придание привлекательности экстерьеру, получение дополнительной тропинки для передвижения.

Чтобы получить максимум пользы от отмостки, технология ее организации должна тщательно соблюдаться.

Требования к отмостке

Одним из основополагающих параметров, влияющих на функции дорожки вокруг дома из бетона, являются ее размеры. Она обязательно должна быть шире, чем свес крыши, чтобы вода, стекающая с кровли не разрушала покрытие постоянным воздействием. Бетонную отмостку следует заливать под уклоном, поскольку влага не должна скапливаться у основания, а должна стекать. Достаточно наклона приблизительно 1-10 см на каждый метр конструкции.

Важным нюансом сооружения дорожки из бетона считается наличие деформационного шва. Он организовывается у стены и предотвращает разрушение под воздействием сезонного пучения грунта.

При сооружении отмостки вокруг дома главное – обеспечить ее прочность и монолитность. Даже при правильном подходе к сооружению конструкции невозможно исключить такие явления как разрушающее действие корневых систем растений, поэтому следует позаботиться о максимальной расчистке участка, где будет находиться отмостка из бетона и близлежащей территории.

Определение толщины отмостки

Общая толщина дорожки будет зависеть от размеров каждого из слоев. Здесь параметры могут варьироваться в зависимости от типа грунта регионе.

В среднем она составляет 100 см, но возможны и отклонения. При расчете размеров каждого слоя учитывается тип почв, расположение грунтовых вод, климатические особенности региона.

При общей толщине в 70-100 см, слой щебня у отмостки из бетона должен быть не менее 25 см, а сама заливка из бетонной смеси – 15 см.

Разновидности отмосток

Решая, как защитить основание от влаги, следует рассмотреть все варианты отмосток и выбрать наиболее подходящий. На сегодняшний день выделяют три способа обустройства придомовой дорожки:

Жесткая. Подразумевает монолитное покрытие из бетона или асфальта. Это важно, поскольку только покрытие без трещин защищает фундамент на надлежащем уровне. При работе с бетоном потребуется обязательно установить армирование. Важным нюансом вариантов из бетона считается возможность их порчи при несоблюдении технологии. Так, важно предусмотреть температурное расширение, чтобы оно не повлияло на внешний вид и качественные характеристики бетона.

Полужесткая. Обустраивается с использованием тротуарной плитки, брусчатки или клинкерного кирпича. Такие варианты требуют тщательной дополнительной гидроизоляции, чтобы влага не наносила значительные повреждения использованным в процессе строительства материалам.

Мягкая. Наиболее экономически выгодный материал. Раньше такую дорожку делали из особой глины, которую утрамбовывали по периметру. Сейчас же существуют более инновационные методы обустройства мягкой отмостки. Благодаря использованию специальных мембран, геотекстиля и дренажного слоя можно создать качественную защиту, при этом получить дорожку, отличающуюся оригинальными декоративными свойствами.

Выбирая, чем отделать отмостку, стоит учесть все особенности, как самого материала, так и грунтов, на которых возведено строение.

Выбор – бетонная отмостка

Распространенным вариантом уже многие годы остается бетонная дорожка. Этот вариант отличается отличными прочностными характеристиками и позволяет обеспечить надежную защиту фундамента. При этом стоит изучить все мелочи, определиться, какой бетон выбрать для изготовления смеси, производить процесс укладки согласно инструкции. Чтобы монтаж был качественным стоит определиться со всеми используемыми материалами.

Бетон для отмостки подбирают с учетом:

• грунта;
• климата;
• нагрузок, которые будут воздействовать на покрытие.

Наиболее подходящая марка бетона для отмостки частного дома – М200. Для производственных предприятий чаще подбирают – М400, так как там испытывается воздействие существенных динамических нагрузок.

Важен не только состав бетона для отмостки, но и его пропорции. Основными составляющими смеси являются песок, вода, гравий, щебень фракций 5-20 мм.

Пропорции бетона для отмостки не изменяются, а вот соотношение остальных компонентов может изменяться в зависимости от определенных условий:

• чем крупнее фракции наполнителя, тем меньше понадобится воды;
• чем выше марка бетона, тем больше можно использовать песка и щебня.

Виды и марки бетона

Стандартный состав бетона для отмостки имеет такие пропорции: 1 часть цемента, 3 песка, 4 щебня и 0,5 воды. Данный раствор позволит создать надежное покрытие при соблюдении технологии замеса и нанесения.

Технология изготовления бетонной отмостки

Перед тем как залить отмостку, следует ознакомиться со всеми нюансами процесса. Сделать это поможет технологическая карта. Соблюдение всех требований и использование качественных материалов позволит добиться максимально эффективного результата.

Подготовка инструментов и материалов

Для каждого этапа обустройства отмостки из бетона понадобятся различные приспособления:

• для разметки – колышки, леска или канат, рулетка;
• для рытья траншеи – лопата, кирка;
• для укладки подушки – песок, щебень;
• для гидроизоляции – геотекстиль, мембраны, рубероид;
• для замешивания смеси – емкость, лопата, мерное ведро, лучше формировать бетон для отмостки строительным миксером;
• для создания опалубки – доски, гвозди, молоток, ножовка для подгонки;
• для армирования – стальная сетка;
• для укладки смеси – мастерок, шпатель.

Когда все инструменты и материалы готовы, можно приступать к подготовке основания под отмостку.

Разметка и земельные работы

Устройство бетонной отмостки подразумевает проведение определенного ряда подготовительных процедур. Прежде всего необходимо подготовить траншею, согласно выбранным параметрам толщины и ширины. Для удобства предварительно стоит произвести разметку, которая поможет в дальнейших работах, в том числе и укладке слоев. Для этого на углах выставляются колышки. От установленных отметок натягивается леска, правильность проверяется уровнем.

Разметка

Вырытую траншею необходимо тщательно утрамбовать для уплотнения основания. Для этого применяют глину.

На данной стадии важно засыпать материалы под уклоном, который будет соблюдаться при укладке всех последующих пластов. Также на этом этапе лучше произвести обработку грунта гербицидами, чтобы минимизировать негативное влияние сорняков на отмостку.

Опалубка

Далее сооружается опалубка для отмостки. Для этого используются деревянные доски, которые снаружи фиксируются колышками. Здесь важно организовать поперечные рейки через каждые 2-2,5 м, которые исключают порчу материалов от температурного расширения. Такие же элементы должны быть установлены и на углах здания, по диагонали. Установка опалубки должна производиться с учетом пристенного деформационного шва, который заполняют рубероидом.

Сооружение опалубки

Высота досок должна соответствовать толщине будущей заливки. Края опалубки должны быть ровными, а вот перепад высоты равняться предусмотренному уклону.

Создание подушки

Прежде всего необходимо создать прочную подушку. Подготовленное основание засыпается песком, который следует смочить водой и утрамбовать. Производить данную процедуру следует в несколько заходов.

Слой при этом может достигать 20 см. Важно не только утрамбовать песок, но и выровнять поверхность перед укладкой последующего пласта.

Утепление

На песчаный слой укладывается утеплитель. Это не обязательный процесс, но он поможет предотвратить негативные явления при промерзании и оттаивании грунта.

Утепление

В качестве теплоизоляционного материала можно использовать различные материалы, наиболее распространенными среди которых являются:

• керамзит – засыпается слоем до 15 см;
• пенопласт толщиной 5 см.

Над утеплителем сооружается армирующий каркас, поверх которого заливается бетонная смесь слоем в 10-20 см.

Подробнее о том как сделать утепленную отмостку можете ознакомиться здесь.

Гидроизоляция

Влагооталкивающие материалы могут укладываться в один или несколько слоев. Если используется рубероид, то можно сразу завернуть его часть на стену для образования компенсационного шва. Чтобы исключить проникновение влаги на стыках, материал укладывают внахлест. Следующим идет геотекстиль, поверх которого насыпается слой щебня. После этого производится утрамбовка с учетом предусмотренного уклона.

Рациональным будет обустроить систем дренажа, который позволит отмостке функции на максимально высоком уровне.

Армирование и заливка

С отступом на 3 см от щебня монтируется армирующий каркас. Сетка может использоваться различного размера: 5х5 или 10х10 см. Крепится сетка с помощью отдельных отрезков арматуры, которые забиваются в цоколь каждые 5 см. После обеспечения армирования выполняется заливка отмостки бетоном. Делается это до верхнего края досок опалубки.

Армирование

Стоит внимательно измерять поверхность уровнем, чтобы впоследствии получился правильный уклон.

Прежде, чем залить отмостку вокруг дома, стоит убедиться в качестве замешанного бетона, чтобы впоследствии он был устойчив к влиянию низких температур, осадков и механическому воздействию.

Выравнивание и сушка

После заливки осуществляется выравнивание, чтобы добиться привлекательности. Для этого необходимо пользоваться правилом. Чтобы исключить размывку бетона при постоянном воздействии влаги, следует произвести железнение.

Заливка и выравнивание

Для этого сухой цемент укладывается поверх бетонного раствора слоем 3-7 мм через 2 часа после заливки. Затем происходит затирка поверхности. По окончании всех процессов отмостка покрывается непрозрачной пленкой. Конструкция будет готова после полного высыхания смеси, приблизительно через 2 недели. Возможно и более быстрое высыхание – все зависит от внешних условий.

Распространенные ошибки при создании отмостки

Часто владельцы частных домов не получают ожидаемого эффекта от отмостки, поскольку совершают ряд ошибок. Даже самые мелкие недочеты могут минимизировать полезный эффект конструкции. Чаще всего проблемы могут возникнуть при:

1. Некачественная утрамбовка обратной засыпки. Становится причиной усадки, из-за чего разрушается гдроизоляционный материал и даже могут пойти трещины по поверхности бетона.
2. Попадание мусора в обратную засыпку также может привести к порче материалов и ухудшению их эксплуатационных характеристик.
3. Плохая утрамбовка основания и несоблюдение уклона может привести к неравномерному слою щебня, что вызовет неправильное распределение нагрузки и станет причиной растрескивания бетона.
4. Отсутствие в опалубке поперечных швов и компенсационного шва между отмосткой и цоколем могут привести к образованию трещин.

Также стоит отметить, что если в цоколе имеется кран для полива, то следует предусмотреть отдельный желоб для стока воды, чтобы она не попадала непосредственно на поверхность бетона и не портила его.

Как защитить отмостку от разрушения

Чтобы придомовая дорожка служила долго и качественно выполняла свои функции, необходимо следовать простым советам:

• своевременно осуществлять ремонт проблемных участков;
• обустроить ливневку для более качественного водоотвода;
• покрыть поверхность бетона дополнительным гидрофобизирующими составами;
• монтировать дополнительную отделку плиткой, брусчаткой или галькой.

Эти элементарные действия позволят существенно продлить период службы отмостки из бетона, сохранив ее первоначальные качественные параметры, позволят ей на должном уровне обеспечивать защиту фундамента.

Подробнее о причинах разрушениях, и способах ремонта читайте в этой статье.

Заключение

Правильно организованная отмостка из бетона позволит защитить основание от подземных вод, а также влияния атмосферных осадков. При этом, тщательно продумав ее организацию и декорирование, можно получить не только практичный и функциональный элемент, но и привлекательную, эстетическую деталь экстерьера.
