виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

• Распространяющие горение или не распространяющие такового;
• Имеющие защиту от коррозии или без таковой;
• Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;

Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

Классификация	Транспортирование, монтаж и эксплуатация при температуре не менее, °С
1	+5
2	-5
3	-15
4	-25
5	-45

Таблица 2: верхний предел диапазона температур

Классификация	Эксплуатация и монтаж при температуре не более, °С
1	60
2	90
3	105
4	120
5	150
6	250
7	400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

• Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
• Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
• Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
• Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
• Металлические – обладают хорошей устойчивостью к механическим воздействиям.

Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

• Материал, из которого изготовлена гофра;
• Степень пыле- влагоустойчивости;
• Допустимый диапазон температур;
• Устойчивость к горению;
• Сопротивление электрическому току;
• Геометрические параметры;
• Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

• Белые – подходят для слаботочных цепей;
• Серые  – для размещения кабеля электропроводки;
• Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
• Зеленые – предназначены для прокладки линий связи;
• Красные – для монтажа силовых цепей на открытом воздухе;
• Синие  – хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

• Очень легкая – минимальная величина сопротивления удару;
• Легкая – слабая механическая устойчивость, но отличная гибкость;
• Средняя – хорошо подходят для размещения в стенах;
• Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
• Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

• Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
• На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
• Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;

Рис. 9. Подключение от вводного щитка

• Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
• Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
3. Ю. Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой

Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой

Наши таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой помогут вам правильно подобрать гофротрубу для самых распространенных видов кабелей.



Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеля	Труба жесткая	Металлорукав	Гофрированная труба
Кабель ВВГ 2х1.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Кабель ВВГ 2х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 2х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 2х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 2х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 3х1.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Кабель BBГ 3х2. 5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 3х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 3х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 3х10	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель ВВГ 4х1.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 4х2.5	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 4х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 4х6	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 4х10	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель ВВГ 4х16	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель ВВГ 4х25	Труба жесткая 50	Металлорукав 50
Кабель ВВГ 4х35	Труба жесткая 63	Металлорукав 50
Кабель ВВГ 4х50	Труба жесткая 63	Металлорукав 63
Кабель ВВГ 5х1. 5	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 5х2.5	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 5х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 5х6	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель ВВГ 5х10	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель ВВГ 5х16	Труба жесткая 50	Металлорукав 50	Гофротруба ПВХ 50
Кабель ВВГ 5х25	Труба жесткая 50	Металлорукав 50
Кабель ВВГ 5х35	Труба жесткая 63	Металлорукав 63
Кабель ВВГ 5х50	Труба жесткая 63	Металлорукав 80



Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеля	Труба жесткая	Металлорукав	Гофрированная труба
Кабель АВВГ 2х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 2х4	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 2х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 2х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 2х16	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 3х4	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 3х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х16	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 3х4+1х2. 5	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х6+1х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х10+1х6	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х16+1х10	Труба жесткая 40	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х25+1х16	Труба жесткая 50	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 3х35+1х16	Труба жесткая 50	Металлорукав 50
Кабель АВВГ 3х50+1х25	Труба жесткая 63	Металлорукав 50
Кабель АВВГ 3х70+1х35	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 3х95+1х50		Металлорукав 63
Кабель АВВГ 3х120+1х70		Металлорукав 80
Кабель АВВГ 4х2. 5	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 4х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 4х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 4х10	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 4х16	Труба жесткая 40	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 4х25	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 4х35	Труба жесткая 50	Металлорукав 50
Кабель АВВГ 4х50	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 4х70	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 4х95		Металлорукав 80
Кабель АВВГ 4х120		Металлорукав 80



Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеля	Труба жесткая	Металлорукав	Гофрированная труба
Провод ПВС 2х0.5	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ПВС 2х0.75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ПВС 2х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 2х1.5	Труба жесткая 16	Металлорукав 15	Гофротруба ПВХ 20
Провод ПВС 2х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ПВС 2х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 2х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 3х0. 5	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ПВС 3х0.75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 3х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 3х1.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Провод ПВС 3х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ПВС 3х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 3х6	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 4х0.5	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ПВС 4х0. 75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ПВС 4х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 4х1.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Провод ПВС 4х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ПВС 4х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 4х6	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 5х0.5	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ПВС 5х0.75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 5х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 5х1. 5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Провод ПВС 5х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ПВС 5х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 5х6	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32



Таблица соответствия размеров провода ШВВП и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеля	Труба жесткая	Металлорукав	Гофрированная труба
Провод ШВВП 2х0.5	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ШВВП 2х0. 75	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ШВВП 2х1	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ШВВП 2х1.5	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ШВВП 2х2.5	Труба жесткая 16	Металлорукав 15	Гофротруба ПВХ 20
Провод ШВВП 2х4	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 25
Провод ШВВП 2х6	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Провод ШВВП 3х0.5	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ШВВП 3х0. 75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ШВВП 3х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ШВВП 3х1.5	Труба жесткая 16	Металлорукав 15	Гофротруба ПВХ 20
Провод ШВВП 3х2.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 25
Провод ШВВП 3х4	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ШВВП 3х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32



На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok. com.ua/kabel-vvg-p-ng-3kh35-gal-kat/

2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3







Новости Все новости

Велес против фальсификации на рынке кабельной продукции

12.04.2015



27.03. 2015

Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»

Статьи Все статьи

Таблица максимальной намотки кабеля на барабан

При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …

Особенности установки электропроводки в деревянном доме

Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …

Как грамотно выбрать профессионального электрика

Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей. Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …

Гофра для кабеля: размеры, виды, советы по выбору

Электромонтаж имеет массу тонкостей. Ведь монтажник должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофрированных труб.

• Гофровое назначение
• Типы и виды гофрированных труб
• Как выбрать гофру

Гофра назначения

Гофра для электропроводки в общем случае представляет собой трубу с ребрами. Он нужен для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Гофра также выступает в роли дополнительного теплоизоляционного слоя, хоть и слабого, но это не основная его функция. Он также защищает электропроводку от возгорания. Это свойство обеспечивается за счет использования соответствующих материалов, которые при повышении температуры или воспламенении кабеля начинают плавиться и выделять вещества, препятствующие горению.

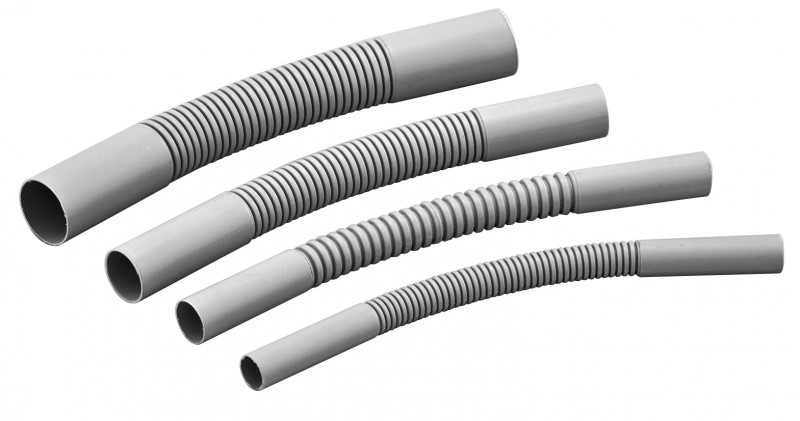

Для соединения нескольких отрезков гофротрубы, укладки кабеля в ней под прямым углом и отвода от линии используются соответствующие муфты, повороты и тройники. Если монтаж проведен правильно, а на концах надеты заглушки с прорезью, то линия дополнительно защищена от влаги.

Типы и виды гофрированных труб

Гофра для кабеля различают по следующим параметрам:

1. Диаметр.
2. Толщина стен.
3. Используемые материалы.
4. Цвет.
5. Устойчивость к стрессу.

Гибкость гофры и ее устойчивость зависят от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависят условия, в которых он может использоваться.

Классификация по материалу и его основным характеристикам:

1. Наиболее распространен ПВХ. Негорючая и относительно дешевая гофра для электропроводки. При воздействии УФ-излучения разрушается, что накладывает ограничения на уличное использование.
2. Полиэтилен и полипропилен (PPR). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируется в диапазоне температур от -40 до +45 градусов Цельсия. Устойчив к ультрафиолетовым лучам, кислотам, маслам и растворителям. Их различают по цветам: черный и двухслойный красный — полиэтилен, а синий — полипропилен.
3. Металлическая гофра. Ее еще называют металлорукавом. Они обеспечивают хорошую защиту кабеля от механических повреждений. Устойчив к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается следующим образом: РЗ-Ц, РЗ-ЦХ, РЗ-ТСА — из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х — из стальной луженой ленты; РЗ-ЦП — с поливинилхлоридной изоляцией, для герметизации.

По количеству слоев различают:

• Однослойные. Рукава ПВХ чаще всего состоят всего из одного слоя, при этом его толщина может быть разной.
• Двухслойный. Примером может служить труба из полиэтилена высокой плотности с двойными стенками.

Стойкость к нагрузкам:

• Легкие (до 320 Н/5 см2) — стенки тонкие и гибкие. Устанавливаются на подвесные потолки и в гипсокартонные конструкции.
• Средние (до 750 Н/5 см2) — влезают в штробы.
• Тяжелые (выдерживают до 1250 Н/5 см2) — самые жесткие, укладываются в бетонные стяжки.
• Сверхтяжелые усиленные (до 4000 Н/5 см2 и выше). Их прокладывают под землей или подвешивают на опорах при наружной установке.

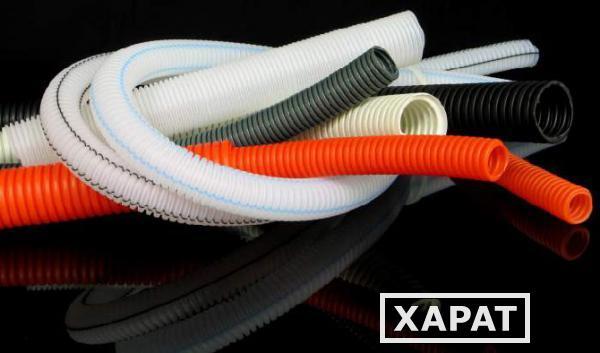

Еще одним фактором является разнообразие гофра по цвету. Обычно это не фиксированные, а обычно серые и белые гофры ПВХ, красный, черный и синий полиэтилен. Есть и цветные модели, это зависит от того, какой краситель добавлен в массу на заводе. Вы можете использовать определенные цвета для каждого типа линии:

• Белый — освещение и Интернет.
• Серый или черный — розетки, цепи общего назначения.
• Зеленый — кабели для передачи данных и телефонии.
• Красный — для наружного применения.

На практике такое разделение не применяется.

Толщина стенки гофра находится в пределах 5-15 мм. Внешний диаметр гофры ПВХ находится в пределах 16-50 мм. Ниже представлена ​​подробная таблица, в которой указан диапазон размеров гофры для кабеля.

Внешний диаметр	Внутренний диаметр
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6

Диапазон размеров металлорукава:

Внешний диаметр	Внутренний диаметр
9,8	5. 1
11,0	7,7
13,5	9,7
15,6	11,7
19,0	14,7
22,0	18,0
38,0	31,5
45,0	37,5
58,0	49,5
71,5	62,5
87,5	78,0

Также различают версии с зондом и без него. Зонд часто называют проволочной тягой. Это тонкая стальная проволока, к которой привязываются провода и с ее помощью проводка протягивается в гильзу. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Как выбрать гофру

Чтобы разобраться, какую гофротрубу купить: ПНД или ПВХ, рассмотрим типовые области применения разных видов гофры.

ПВХ подходит для:

• Ленты наружной электропроводки в деревянном доме.
• Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
• Электропроводка в бане, в ванной и других местах с повышенной влажностью.
• Является самым распространенным и наиболее часто используемым при монтаже в квартире или в доме.
• Для использования вне помещений, но при условии, что прямые солнечные лучи сведены к минимуму.

ПНД или ПВД, в том числе двухслойные, пригодны для прокладки кабелей в земле (в траншее) и на улице.

Металлорукав применяют для прокладки проводов и кабелей в местах с повышенной вероятностью механических повреждений. Может использоваться во взрывоопасных помещениях. Есть варианты с фланцами на концах и уплотняющим слоем – для использования во влажных местах. Поэтому нельзя однозначно сказать, что лучше, у каждой гофры свое применение.

Важным моментом является правильный выбор диаметра гофры для кабеля. Чтобы проложить кабель таким образом, он должен укладываться в гофротрубу, кроме того, иногда приходится прокладывать несколько проводов в одной трубе. На один провод нужно:

1. Определить внутренний диаметр гофры.
2. Определите внешний диаметр троса.

В таблице ниже приведены наружные диаметры популярных кабельных изделий.

Тип А	Внешний диаметр мм
ВВГ 3х1,5	8
ВВГ 3х2,5	9,4
ВВГ 3х4	10,8
ВВГ 3х6	11,9
ПВА 3×1,5	8,2
PVS3x2,5	9,8
ПВА 2×2,5	9,1
ВББШВ 3х4	15,5
ВББШВ 3х6	16,5

Например, для прокладки электропроводки из одной ВВГ 3х4 нужна гофра наружным диаметром 20 или 25 мм, а для ВБбШв 3х4 — 25-32 мм.

Тогда как для прокладки нескольких проводов нужно использовать следующий алгоритм:

1. По наружному диаметру рассчитываем общую площадь сечения кабеля и площадь сечения отверстия гофры.
2. Электропроводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Например, решаем задачу:

Необходимо проложить электропроводку для подключения нескольких мощных точечных светильников, есть провод ПВА 2х2,5, сколько влезет в гофру ПВХ диаметром 50 мм?

На основании вышеприведенных таблиц определяем наружный диаметр проволоки и внутренней гофры:

ПВХ 2х2,5 — 9,1

92) / 4 = 1231 кв.мм

При этом можно заполнить только 35% площади:

1231 * 0,35 = 430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6,61

Отсюда в гофру 50 мм можно вставить до 6 проводов ПВА 2х2,5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем посмотреть полезные видео по теме:

Материалы по теме:

• Как протянуть кабель в гофре
• Типы и размеры металлорукава для кабеля
• Защита электропроводки от механических повреждений
• Как проложить кабель под землей

Опубликовано: 25.06.2018 Обновлено: 25.06.2018 1 Комментарий

КАЙ

КАЙ

العربية

Гофрированные трубы

представляют собой отличные решения как для новых, так и для существующих инфраструктурных систем. Они состоят из внешнего гофрированного слоя, предназначенного для повышения жесткости трубы, поглощения внешнего давления и снижения общего веса. Однако внутренний слой состоит из гладкой текстуры, предназначенной для обеспечения максимальной эффективности потока и минимизации трения.

Трубы из полиэтилена высокой плотности долгое время были и остаются предпочтительным выбором в США и Европе. Они быстро вытесняют более примитивные системы, такие как GRP (стекловолокно), бетон и глина, благодаря своим комплексным преимуществам и более высоким уровням производительности.

Скачать

E — Каталог

Области применения

Диапазон их применения варьируется от использования в качестве первичной среды для материалов, движущихся самотеком, до защитных барьеров, предотвращающих деформацию и разрушение жизненно важного оборудования. Некоторые из их применений включают:

• ♦ Системы ливневой, дождевой и талой воды
• ♦ Канализация
• ♦ Самотечный водопровод
• ♦ Водопропускные трубы
• ♦ Дренаж
• ♦ Рукава
• ♦ Кабельные каналы

Преимущества

Напорные трубы KAI из полиэтилена высокой плотности имеют множество преимуществ.

• ♦ Малый вес
• ♦ Простота установки
• ♦ Легко адаптируется к существующим системам
• ♦ Устойчив к коррозии и истиранию
• ♦ Устойчив к УФ-лучам и химическим веществам
• ♦ Гибкий
• ♦ Высокая ударная вязкость
• ♦ Обладать оптимальной гидравликой
• ♦ Низкие эксплуатационные и эксплуатационные расходы
• ♦ Можно выдвигать

Сырье

Напорные трубы

KAI изготовлены из первичного полиэтилена высокой плотности (HDPE) высшего качества. Материал HDPE смешивается с добавкой маточной смеси, чтобы придать готовому продукту улучшенные дополнительные характеристики, такие как защита от ультрафиолетового излучения и индивидуальные цветовые предпочтения.

Гофрированный

Самотечные трубы KAI размером от 100 мм до 1200 мм называются гофрированными трубами. Марка материала, используемая для этого выбора, — EMDA 6147.

Спираль

Самотечные трубы KAI размером от 1400 мм до 2400 мм называются гофрированными спиральными трубами или просто спиральными трубами. Для этого выбора используется марка материала EMDA 6147 или HE 349.0LS.

Стандарты

Напорные трубы

KAI доступны в размерах от 100 мм до 2400 мм (внутренний номинальный диаметр) и производятся в соответствии с европейским стандартом EN-13476. Класс кольцевой жесткости этих труб составляет 8кН/м2 для размеров 100мм – 900мм и 4кН/м2 для размеров 1000мм – 2400мм. Трубы размером от 100 мм до 1200 мм могут быть изготовлены как со встроенными манжетами, так и с выступающими профилями ИЛИ гладкими профилями. Трубы со встроенными манжетами и патрубками имеют номинальную длину 6 метров.

Профили труб

Размеры труб в диапазоне от 100 мм до 1200 мм

Как показано на рисунке слева, тело трубы состоит из кривых или гофров по всей длине. Эти гофры необходимы для конструкции трубы, и, следовательно, этот тип трубы во всем мире признан гофрированной трубой. Концы гофрированных труб являются важным компонентом в процессе соединения. Конец, который похож на корпус (а в некоторых случаях идентичен), обычно называют раструбом или патрубком. Конец, который имеет камерный вид, называется манжетой.

Размеры труб в диапазоне от 1400 мм до 2400 мм

Гофрированные трубы из ПЭВП относительно большего диаметра (ø1400 мм — ø2400 мм) изготавливаются другим способом и поэтому обычно называются спиральными трубами из ПЭВП.

Трубы изготовлены таким образом, что гофры слегка наклонены. Однако характеристики трубы практически идентичны.
