Схема подключения двухклавишного выключателя

Технология монтажа проводки

Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.


Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. Это сделано для удобства замены их друг на друга.

Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3. Сверху расположен питающий кабель.

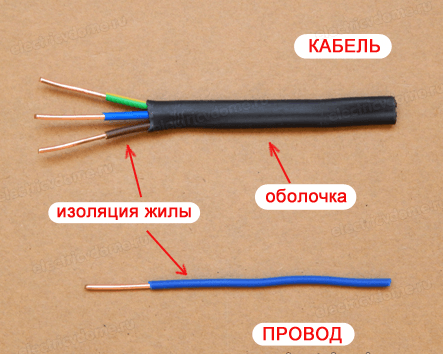

Если динамический элемент не будет разрывать цепь фазы, прибор будет под постоянным напряжением. Левая и правая. Кабель состоит из двух или больше изолированых проводников, заключённых в общую оболочку.

Даже если мы выберем сечение равное 0,5 мм2, всё равно это будет с десятикратным запасом. А что делать если вы не разбираетесь в надписях или они стерты и закрашены?

Подключение двойного выключателя к двум лампочкам


Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам. Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек.

Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно. Теперь необходимо завести фазу на общий вход коммутационного механизма, если к месту подключения выведено три одноцветных провода, потребуется ее найти. Остается подключить фазные проводники. Нет комментариев Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен?

Его легко можно найти в сети интернет. Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Повторите процедуру со вторым светильником.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Особенности конструкции

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры.

Открытые двери не должны мешать подходу к нему.

Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.

Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель.

См. также: Составление смет на электромонтажные работы

Устройство выключателя

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Для расчёта сечения можно использовать любой онлайн-калькулятор.

В чем может быть дело? Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения. Производим установку в стакан если устройство скрытого типа или на подготовленное место внешнее исполнение , после чего выставляем внешнюю панель по уровню. Оставьте небольшой запас длины провода для соединений. Обрати внимание, что нулевой провод, который я обозначил буквой N нейтраль , подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель.

Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт. Расчёт кабельного канала Производится следующим образом: кабельные коробы выпускаются планками по два метра.

Убрать подрозетник. Это перемычки, которые в данный момент находятся в выключенном состоянии. Схема подключения двухклавишного выключателя и ее особенности Схемы подключения выключателя света с двумя клавишами — это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики.
Схема подключения одноклавишного выключателя

Cхема подключения двойного выключателя на две лампочки: пошаговая инструкция

Если устанавливать в своем жилище двухклавишные переключатели света, средний уровень комфорта жизни значительно возрастет. Ведь иногда так лень идти в другой конец комнаты для выключения света.

Но для этого потребуется ознакомиться с разнообразием схем подключения и, правильно распределив проводку, подключить к ней источники света.

Подключение двойного выключателя с розеткой фото

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Как подключить двойной выключатель на две лампочки схема

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Принципиальная схема подключения выключателя с 2-мя клавишами

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Схема подключения двойного выключателя с розеткой

Пошаговая монтажная инструкция

Условно разделим работу на несколько этапов:
— при наличии старой проводки необходимо провести ее замену по стандартам, соответствующим энергопотреблению устанавливаемых приборов;
— монтаж и соединение проводки в распределительном узле;
— подключение выключателя и энергоустройств.

Шаг №1 — готовим стены

Если у Вас уже проведена новая проводка с медным сечением соответствующего диаметра, этап штробли стен можно пропустить. Если Вы не уверены в качестве проводки, проконсультируйтесь со специалистом.

Для справки: для осветительных групп приборов используют медный провод сечением 1,5мм2. Если же Вы в цепь собираетесь подсоединить розетку — используется стандарт розеточной проводки в 2,5мм2.

На этапе штробли стен необходимо установить все дополнительные элементы. К примеру, дополнительные автоматические выключатели в электрощиток. Данный шаг обусловлен тем, что в случае поломки будет обесточен только один энергоконтур, что позволит остальным приборам работать в штатном режиме.

Для подготовки ровных круглых углублений в стенах используют штробез (из-за дополнительного специального пылесоса), но в домашних условиях используют и перфораторы, и циркулярные пилы, а кто-то даже вручную справляется.

Если у Вас деревянный дом, не используйте скрытый тип проводки. В Вашем случае вероятность пожара будет повышенной, что потребует дополнительной изоляции электрических кабелей.

Проведите прокладку проводов вдоль наружной стороны стен при помощи изоляторов. Используйте накладные выключатели вместо внутренних — этап подключения у них точно такой же, что обеспечит Вам повышенную пожаробезопасность.

По окончанию штробления стен (бетонных, газобетонных или кирпичных) приступайте к укладке проводов и замазыванию мест специальными смесями, типа алибастера. Затем идет штукатурка или иная отделка стен. Не забудьте сохранить на чертежах места электропроводки — при следующем ремонте они Вам понадобятся.

Штробление стен под проводку

Шаг №2 — распределительная коробка

Из себя распределительная коробка представляет пространство, где скрепляются разные жилы и делается разводка проводов к энергоузлам. В начале следует определиться с необходимым типом коробки для Вашего случая. Ранее использовали металлические конструкции, но сейчас изобрели более безопасные и практичные при монтаже пластмассовые аналоги. Схема подключения переключателей от типа коробки не изменится.

Коробка распределительная для сплошных стен

В монтаже используются два типа коробок — внешние и внутренние. В домашних условиях рекомендуется использовать внешние виды коробок. У них есть преимущество в случае необходимости проведения ремонта. В случае необходимости замены электропроводки или отключения узлов цепи от общей схемы проблем у Вас будет на порядок меньше.

Корпус распредкоробки всегда будет на виду — Вам лишь потребуется открыть крышку и провести необходимые работы.

Из-за своей популярности трехжильные провода все чаще используются в электропроводке дома. Скрутка провода «земли» также расположена в коробке. А если проводка устарела, но ее сечение достаточное, смысла в замене нет — используйте уже существующую проводку с более удобной разводкой.

Для правильного изолированная проводов друг от друга используют несколько вариантов. К примеру, клемники — в таком случае можно приобрести коробку уже готовую к монтажу. Пайку используют редко, да и не выгодна она при высоких нагрузках (может оплавиться). Самым же распространенным вариантом является скрутка — дешево и сердито.

Шаг №3 — подготовка к монтажу и подсоединению к энергосети

Монтаж отдельных светильников или люстры с отдельными источниками света производится по-разному, в зависимости от следующих моментов:
— наличие проводки;
— тип основы для крепления светильника;
— вид осветительного приспособления.

Легче всего будет справиться с установкой, когда провод уже подведен к выводу на место монтажа светильника.

Дополнительные крепления могут понадобиться при монтаже на натяжные или гипсокартоновые потолки — в зависимости от веса всей конструкции.

Если подключать лампы к одному проводу, то включение будет происходить от одной кнопки. А если уже вести 2 фазных провода для каждого переключателя, то по отдельности.

Монтаж ламп с одним переключателем для разных комнат производится по тому же принципу, что и с двумя, но с одним отличием — провод от распределительной коробки пойдет в другую комнату. Рекомендуется устанавливать коробку на расстоянии 20-30 см до потолка.

Монтаж и подсоединение к энергосети

Шаг №4 — монтаж переключателя

В процессе установки двухклавишного переключателя сложности нет. Монтаж в место подрозетника или в подготовленное специальное отверстие происходит с помощью специальных фиксирующих клемм.

Часто в потолочном освещении встречается более одной лампы. В таких случаях подключение делят на группы ламп, к которым тянутся провода с разных контактов (L1 и L2).

Количество ламп в группе зависит от желаемой насыщенности света. Существует два режима — интенсивный и тусклый. Тут уже Вам самим необходимо решить, сколько ламп будет включаться при нажатии на каждую из клавиш, и в какой последовательности.

Как правильно подключить выключатель

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов.

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Видео

Как подключить двойной выключатель на две лампочки

Устройство выключателя с двумя клавишами

По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

  • каркаса;
  • двух кнопок для переключения;
  • вводных и выводных клеммников.

В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.

План установки электрики

Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

  • один прибор может контролировать работу нескольких ламп или осветительных приборов;
  • обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
  • возможность регулировать освещение сразу в двух помещениях;
  • экономное расходование электроэнергии;
  • рациональное использование кабелей и проводов;
  • допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;
  • удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

  • отвертка крестового типа
  • отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
  • нож или специальный инструмент, который очищает провода от изоляции;
  • пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

Для установки двухклавишного устройства потребуется наличие инструментов:

  • отвертки: одна – крестовая, другая – с прямым шлицем;
  • монтажный нож;
  • уровень;
  • пассатижи;
  • бокорезы;
  • молоток;
  • зубило.

Последние два инструмента используются для создания отверстия в стене.

Список материалов:

  • выключатель;
  • электропровода с сечением от 1,5 мм²;
  • монтажная коробка для выключателя;
  • клеммники или винтовые затяжки;
  • изолента.

Как подключить двойной выключатель на две лампочки схемы  советы по подключению

Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

  • электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
  • двухклавишные выключатели;
  • изолента;
  • монтажная коробка;
  • клеммники или винтовые зажимы.

Список инструментария:

  • крестовые и плоские отвертки;
  • монтажный нож для снятия изоляционного материала;
  • бокорезы;
  • нивелир;
  • пассатижи;
  • молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Способы применения

Большое количество достоинств такого устройства позволяет его использовать практически во всех помещениях дома, квартиры, офиса и т. д. К тому же, двухклавишный выключатель может служить регулятором работы светильников сразу в нескольких помещениях, например, ванная и туалет или коридор и кухня. Для того чтобы правильно провести монтаж, необходимо знать, как подключить двойной выключатель на две лампочки.

Таким образом, можно сделать вывод о том, что сфера использования двухклавишных выключателей огромна.

Технология монтажа проводки

Как подключить двойной выключатель на две лампочки схемы  советы по подключению

Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам.

Перед тем как начать любые работы, связанные с монтажом электропроводки и подключению различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности!

Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

  • не сильно, если провода смонтировали открытым способом;
  • сильно, если закрытым.

При последнем варианте заново делаются штробы и прокладываются провода.

Этот этап включает в себя:

  1. Подготовку схемы подключения.
  2. Расчёт необходимых материалов.
  3. Закупку комплектующих.
  4. Выбор инструментов.

Если прислушаться к известной поговорке: «Семь раз отмерь, а один отрежь», то любая работа начинается с измерений. Поэтому надо бы начать нашу работу с похода к инструментальному ящику за рулеткой. Но вот беда — не знаем что мерить. Значит, нужно определиться с тем, что у нас уже есть и что мы хотим получить.

Заходя на кухню видим люстру, выключатель и небольшую крышечку под самым потолком. Там скрывается распределительная коробка. Она называется так потому, что оттуда напряжение по проводам распределяется к потребителям. Потребители — это розетки с включёнными в них холодильником, электрочайником и микроволновкой, а также наша люстра. Розетки нас не интересуют, а вот люстра — да.

Следующим шагом попробуем нарисовать схему текущего подключения люстры.

Старая схема подключения выключателя

Схема подключения люстры до замены выключателя

А теперь дорисуем то, что мы хотим добавить — дополнительную лампочку на стену.

Новая схемасхема подключения двухклавишного выключателя на две лампочки

Схема подключения 2-хклавишного выключателя на 2 лампочки

На предыдущей схеме видно как подключать, а как тянуть провода между бра и кнопкой — не очень. Поэтому изобразим ещё одну схему подключения двойного выключателя на две лампочки— монтажную.

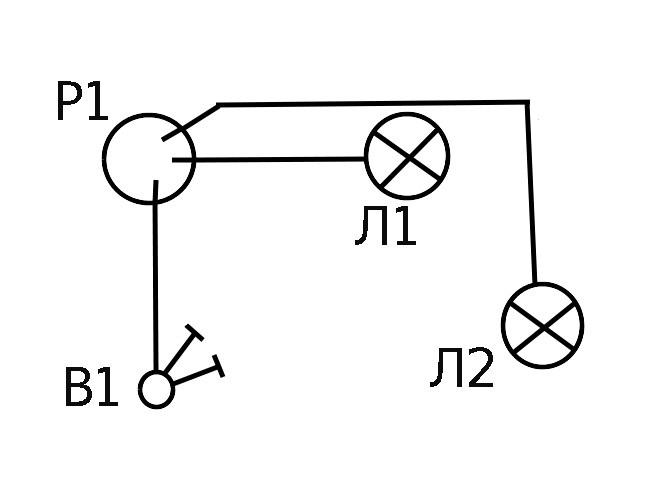

Монтажная схема

Схема прокладки кабелей к двойному выключателю

Ещё раз смотрим:

  1. Сейчас у нас на месте В1 одноклавишный выключатель, а нужно поставить двухклавишный.
  2. Из коробки выходит линия на Л1 — это наша люстра в центре потолка.
  3. Из той же коробки нужно протянуть провод к лампе Л2 — это новый светильник.

Теперь нужно определиться с путём, по которому пойдёт кабель от выключателя к коробке и дальше к светильнику.

Мы не пытаемся начать капитальный ремонт, а пробуем сделать работу с наименьшими временными и техническими затратами. Для этого есть два варианта:

  1. Всю проводку проложить в кабельные короба. Это узкие пустотелые пластиковые планки со съёмной верхней крышкой. Они аккуратно смотрятся на стене с любым покрытием, потому что имеют компактную форму и чистый белый цвет.
  2. Использовать примыкание вертикальной плоскости и потолочного перекрытия. Даже если дом построен из бетонных панелей, то по углам они примыкают неплотно. И если не бояться слегка намусорить, то можно очистить стык от шпаклёвки и сделать прокладку по углу. Останется только установить пластиковый канал к выключателю и к светильнику.

Первый вариант отличается скоростью исполнения и минимальным объёмом мусора, но большим количеством дополнительных элементов на стене, с которыми нужно мириться. Второй вариант делает прокладку менее заметной, но подготовка связана с «ковырянием» в стене и большим количеством пыли. Выбираем подходящий вариант.

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Как подключить двойной выключатель на две лампочки схемы  советы по подключению

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Как подключить двойной выключатель на две лампочки схемы  советы по подключению

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Как подключить двойной выключатель на две лампочки схемы  советы по подключению

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

  1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.
  1. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
  2. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Составление чертежа для подключения

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Установка блока

В первую очередь, зачищают концы проводов: один входной и два выходных, которые подключаются напрямую к светильникам. Очищают провода от изоляционного слоя на 10 см.

Инструкция по монтажу блока

Входную фазу подключают к клемме или винтовому зажиму, что находится по отдельности от других отверстий и называется входным. Два выходных провода крепятся с помощью двух других клемм/зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющих дополнительных модулей.

Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L. Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

После завершения процедуры, выключатель устанавливается в монтажную коробку и закрепляется болтами в подрозетнике. Некоторые модели имеют съемные клавиши и рамки. Крепятся они в конце установки.

Учитесь делать все собственноручно – в жизни пригодится!

Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.

Заключение

Подключение двойного выключателя проводится довольно-таки несложно, если подробно изучить все тонкие моменты этого процесса. Главное — не забывать, что перед любой работой с электричеством необходимо обесточивать систему. Из вышеперечисленной информации ясно, какой провод и куда нужно подсоединять, а для правильного подключения это является основным принципом. После изучения необходимой информации вы будете точно знать как подключить двухклавишный выключатель света.

https://www.youtube.com/watch?v=qZHwEEwDG4k

Вся вышеприведенная информация послужит инструкцией для грамотного подключения проводов к двухклавишному выключателю.

Схема подключения двухклавишного выключателя на две лампочки: разбор, рекомендации по установке

С трудом представляется жизнь без искусственного освещения. Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.

Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую чудесную науку, как «электрика», хуже пещерного человека?!

Мы – не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп. Забавная штука прогресс, не находите?

Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы будете обладать всеми знаниями для установки и составления схемы подключения двухклавишного выключателя на две лампочки.

Устройство

Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства. Итак, элемент состоит из 3 ключевых «К»:

  • Корпуса;
  • Клавиш;
  • Клеммников.
В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.
Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.

Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов для надежного закрепления кабелей. Делается это с помощью стандартной крестовой отвертки.

Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.
Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в этой области, но это не меняет особенностей монтажа и их подключения.

Схематическое изображение

Рисунок ниже – схема подключения двойного выключателя на две лампы в доме/квартире с заземлением типа TN-C.

План установки электрики

Разъяснения: фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.

Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:

Инструменты и материалы

Для установки двухклавишного устройства потребуется наличие инструментов:

  • отвертки: одна – крестовая, другая – с прямым шлицем;
  • монтажный нож;
  • уровень;
  • пассатижи;
  • бокорезы;
  • молоток;
  • зубило.
Последние два инструмента используются для создания отверстия в стене.

Список материалов:

  • выключатель;
  • электропровода с сечением от 1,5 мм²;
  • монтажная коробка для выключателя;
  • клеммники или винтовые затяжки;
  • изолента.

Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

Подготовка к работе и монтаж проводов

Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам.

Перед тем как начать любые работы, связанные с монтажом электропроводки и подключению различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности!

Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

  • не сильно, если провода смонтировали открытым способом;
  • сильно, если закрытым.

При последнем варианте заново делаются штробы и прокладываются провода.

Для более подробного ознакомления с темой, как подключить двойной выключатель и подсоединить его на две лампочки, рекомендуем просмотреть видео:

Установка блока

В первую очередь, зачищают концы проводов: один входной и два выходных, которые подключаются напрямую к светильникам. Очищают провода от изоляционного слоя на 10 см.

Инструкция по монтажу блокаВходную фазу подключают к клемме или винтовому зажиму, что находится по отдельности от других отверстий и называется входным. Два выходных провода крепятся с помощью двух других клемм/зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющих дополнительных модулей.

Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L. Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

После завершения процедуры, выключатель устанавливается в монтажную коробку и закрепляется болтами в подрозетнике. Некоторые модели имеют съемные клавиши и рамки. Крепятся они в конце установки.

Предлагаем вашему вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:

Учитесь делать все собственноручно – в жизни пригодится!

Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.
