описание способов, их преимущества и недостатки

Исходя из того, как вы планируете тянуть электрическую проводку: закрытым или открытым способом, определяется вариант настенного крепежа проводов.

В статье мы разберём все имеющиеся способы крепления, и выясним плюсы и минусы каждого варианта.

Открытый электромонтаж

Для осуществления открытого монтажа, нужно крепить провод сверху декоративной стеновой отделки.

Такой вариант крепления применяется в домах из дерева и дачных строениях, например, хозяйственный блок или гараж. Для монтажа настенной проводки применяются каналы, клипсы или изоляторы из фарфора.

Разберёмся с нюансами использования каждого из способов.

Кабельные каналы

Сегодня электромонтаж проводки в кабельных каналах из пластика применяют довольно часто. Продиктовано это небольшой ценой каналов, аккуратным видом и основное – они дают возможность быстро смонтировать несколько проводов вместе.

Для самостоятельного монтажа таким вариантом достаточно прикрутить пластиковый канал к стене, используя саморезы.

Для монтажа группы элементов в линию, применяют соединения, специально изготовленные производителем. После завершения крепления кабельного канала, укладываем туда все провода и закрываем крышкой на защёлках.

Клипсы

Монтаж проводки клипсами применяется только при трубной укладке, или когда кабель будет защищён гофром. В таком случае закрепить проводник на стене и потолочном перекрытии довольно легко.

Когда поверхность выполнена из дерева, всё что потребуется, это прикрутить клипсу, используя шурупы для дерева. В бетоне или потолочном перекрытии предварительно надо будет сделать перфоратором отверстия, затем забить дюбеля, и только потом закрепить клипсы.

Также их можно устанавливать на улице. Этот вариант подойдёт тем, кто запланировал протянуть проводку по стенам из кирпича или шлакоблока.

Изоляторы

Прикрепление кабеля к стене через изолятор зачастую применяют в домах или банях из деревянного бруса. В первую очередь крепятся фарфоровые изоляторы, затем провод сворачивается в жгут и одевается на изолятор.

Если самостоятельно крутить провод лень, можно приобрести уже готовую скрученную проводку, сделанную «под старину».

Скобы под гвозди

Этот вариант монтажа подойдёт для телефонной, телевизионной и интернетовской проводки. Есть различные виды скоб из пластика (круглые, плоские), которые легко крепятся к стене гвоздями, входящими в комплект.

Достаточно простой и удобный способ крепления, часто используемый в квартирах и домах для скрытой протяжки проводов под плинтусом.

Скрытый монтаж

Для скрытой прокладки проводов (под штукатуркой) есть множество способов фиксации проводки на стене. Разберём их плюсы и минусы.

Хомут дюбель

Хомуты, как и стяжки довольно удобные в применении. Эти фиксаторы стоят недорого, и обеспечивают быстрый монтаж проводки.

Стяжки отличаются практичностью и универсальностью, поэтому их лучше использовать при скрытом монтаже. Для этого потребуется сделать в стене отверстие, вставить туда стяжку дюбель и забить разжимающий кол.

Зафиксировать хомут дюбель ещё проще. Для этого делаем в стене отверстие и вставляем туда хомут с проводом.  Для крепления кабеля к гипсовому картону, советуем применить «бабочку». В неё вкручивается крепёж.

Когда стеновой монтаж электрической проводки уже завершён, но возникла необходимость добавить ещё один провод, это можно сделать при помощи хомутов из пластика.

Для уличного крепежа советуем применять хомуты чёрного цвета. Они более устойчивы к ультрафиолету.

Быстровысыхающий состав

Для быстрого крепежа проводки в монтажной канавке рекомендуем применять раствор, который застывает за короткий промежуток времени (гипс или алебастр).

Здесь работать нужно оперативно, поскольку состав быстро затвердевает, и можно не успеть зафиксировать весь отрезок монтажной канавки. Провод крепят раствором каждые 40 сантиметров.

Плюсом такого варианта монтажа кабеля являются небольшие материальные расходы (не нужны гвозди, нет необходимости в стеновых отверстиях).

Главный недостаток – быстрое затвердевание состава, поэтому лучше готовить раствор маленьким объёмом, да и закрепить на стене больше двух кабелей будет довольно непросто.

Самодельные крепления

Стеновой монтаж проводки с использованием самодельных скоб обеспечивает надёжный крепёж кабеля и даёт возможность зафиксировать несколько проводников в одной монтажной трассе.

Для крепления кабеля таким способом, нужно будет нарезать полосками от шести до семи сантиметров оцинкованную сталь или алюминиевый кабель. Затем сделать в центре каждого отрезка отверстие.

Дальше сверлим стену в нужных местах, забиваем дюбель и крепим. Если монтаж производится в доме из дерева, скобы фиксируют гвоздями.

Минусом такого варианта будет продолжительность подготовительных работ, возможность нарушения изоляционной оболочки кабеля (в случае с применением стальных полос), и есть вероятность появления на обоях пятен ржавчины от окисления металла.

Этот способ не советуем применять при скрытом монтаже проводки, потому что есть способы крепления гораздо удобнее и проще. Рационально крепить скобами кабель нагрева «тёплого пола».

Крепёжная площадка

И в заключение один эффективный способ, позволяющий крепить кабель по кафельной плитке или мебели – крепёжные площадки с самоклеящейся установочной поверхностью.

Очень удобный и абсолютно простой способ – просто приклеиваете в нужных местах эти площадки и монтируете проводку.

Это вся информация, которой мы хотели поделиться с вами относительно вариантов настенного крепежа проводки.

Свои вопросы оставляйте в комментариях под статьёй, мы обязательно постараемся вам помочь.

Как крепить кабель-канал к стене?

Основным условием стабильного электроснабжения и безопасной эксплуатации электроприборов является правильная прокладка и надежное закрепление проводов. Поэтому, мы подробно рассмотрим, как крепить кабель канал к стене и применять другие способы фиксации проводов. На практике применяется открытая и скрытая технология прокладки электропроводки с использованием различных средств.

Для скрытой проводки в бетонной или кирпичной стене предварительно нарезают штробы такого размера, чтобы провода в них поместились без образования выступов над поверхностью.

Для открытого монтажа используют крепления, которые незаметны. При креплении проводов к потолку, который закрывается натяжной или подвесной конструкцией, штробление не потребуется.

Типы прокладок проводки

Выбор способа монтажа зависит от материала стен, условий в помещении, особенностей его эксплуатации. Для каждого метода существуют определенные нормы монтажа и правила безопасности, которые нужно соблюдать при проведении работ.

Открытая прокладка

В домах из деревянного бруса, дачных постройках применяют открытый метод, при котором провода крепятся к стене поверх обоев и другой декоративной отделки. Для этого используют различные типы крепежей.

К основным «плюсам» способа относится:

• возможность оценки состояние проводов путем осмотра;
• простой монтаж новой линии.

Среди недостатков – наличие лишних конструкций, которые могут не вписываться в интерьер, необходимость использования дополнительных защитных конструкций.

Клипсы

Если проектом предусмотрен монтаж кабелей в коробе или трубке, применяют клипсы. С их помощью можно быстро и легко прикрепить кабельную линию к вертикальной и горизонтальной поверхности:

• к деревянному основанию клипсы крепят с помощью саморезов;
• в бетонной поверхности предварительно сверлят отверстия, помещают в них дюбеля и фиксируют коммуникации.

Клипсы можно использовать как для внутренних, так и для наружных работ. Их размер подбирается с учетом диаметра трубы. «Плюсом» данного способа является то, что крепежи можно соединять в секции.

На их боковой части есть пазы, с помощью которых несколько элементов можно собрать в один блок. Это позволяет быстро и аккуратно уложить несколько жил.

Изоляторы

В домах из бруса, деревянных банях и других постройках используют изоляторы. Фарфоровый крепеж предварительно фиксируют саморезом. Провода в изоляции скручивают в жгут и надевают на крепление. Получается электропроводка, которая может стать частью дизайна помещения в ретро-стиле.

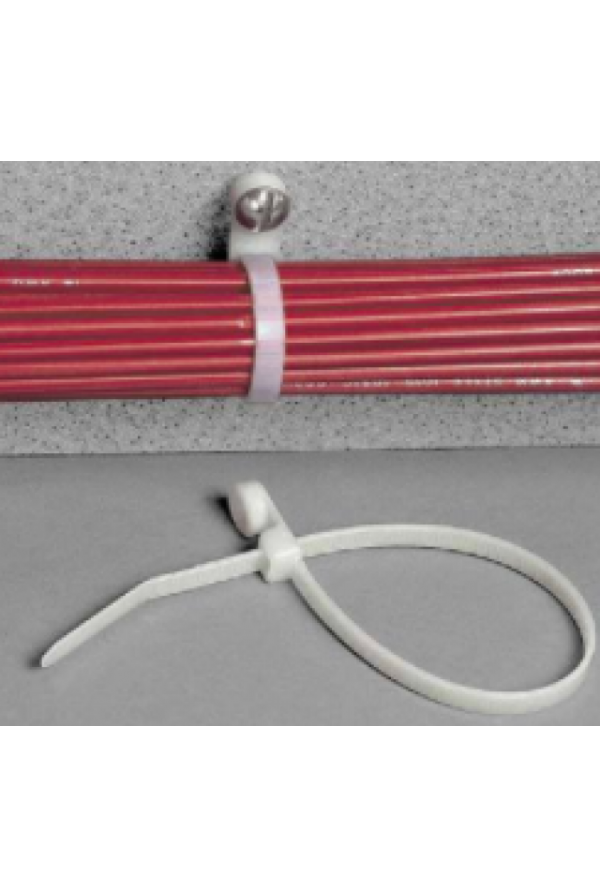

Хомут-стяжки

Этот крепеж представляет собой полосу из полипропилена с замком разъемного или неразъемного типа. Его используют для фиксации электрокабеля снаружи и внутри зданий. Преимущественной стороной изделий является:

• универсальность – подходят для открытой и скрытой прокладки, внутренних и наружных работ;
• возможность надежно закрепить кабель любой формы – круглой, плоской, в гофрированной оболочке;
• при использовании дополнительных элементов – дюбелей из ПВХ, линию можно проложить по любой поверхности.

Кабель-каналы

Кабель канал представляет собой короб, который крепится к поверхности, и крышки, закрывающей провода. Стандартная длина такого изделия составляет два метра. При необходимости, два короба можно состыковать. Способ монтажа такой конструкции зависит от стройматериала:

• для крепления к деревянному основанию подходят саморезы;
• в кирпичной или бетонной стене сверлят отверстия;
• на гипсокартон или ПВХ-панели крепления производят «бабочкой»;
• если поверхность нельзя сверлить, используют клей.

Положительной стороной данного способа является:

• стойкость к воздействию механических факторов;
• надежная защита кабельной трассы;
• большой выбор моделей – плинтус, магистральный, парапетный;
• возможность быстрого ремонта.

В комплекте идут заглушки, переходники, накладки. Готовая конструкция эстетично выглядит и обеспечивает быстрый доступ к линии.

Пластиковые и металлические скобы

Самый распространенный способ монтажа производится с помощью скоб. Скоба представляет собой изделие с углублением под круглый проводник и отверстием под крепежный элемент. Пластиковые скобы выпускаются с монтажным винтом, что упрощает работу. Металлические скобы имеют разжимную или зажимную конструкцию.

Скрытая прокладка

В квартирах, офисах, общественных заведениях электропроводку прокладывают скрытым способом. Работы выполняются на этапе строительства или в рамках ремонта. Обязательной подготовкой является штробление основания. К основным «плюсам» относится:

• отсутствие в интерьере лишних элементов;
• не мешает обновлять декоративную отделку;
• повреждение извне практически невозможно.

Основными «минусами» является невозможность визуального осмотра, при потере плана могут возникнуть сложности с определением маршрута линии, для ремонта и замены потребуется вскрывать отделку стен.

Зажимы

Зажим обеспечивает прочное крепление за счет металлического дюбеля. Фиксация производится одновременно с прокладкой. При этом размеры диаметра крепежа и провода должны соответствовать друг другу. Это позволяет избежать деформации кабеля или его провисания.

Скоростынущий раствор

При прокладке электрокабеля в штробах, проделанных в потолке или стенах, используют строительную смесь. Раствор готовят на основе гипса и после укладки проводников закрепляют их через одинаковые промежутки, примерно через 30 – 40 см. Гипсовая смесь достаточно быстро застывает и фиксирует кабель в штробе.

Этот метод подходит для прокладки одиночного провода. Если нужно закрепить линию из нескольких жил, то вместе с «прихваткой» раствором следует дополнительно использовать хомуты и другие крепежные изделия. После фиксации участок заделывают штукатуркой, поверх которой можно наносить декоративную отделку.

Дюбель-хомут

Этот вид крепления широко используется при проведении монтажных работ. Он недорого стоит, быстро и легко монтируется и надежно фиксирует все элементы. На практике применяется несколько разновидностей дюбелей, которые различаются конструкцией и функциональностью:

• Скоба. Пластиковая полоса шириной 6,0 – 8,0 мм с зубцами, которая подбирается по размеру и форме кабеля. Не имеет распора, поэтому обеспечивает среднюю прочность фиксации и используется для крепления в стене.
• С распором. Имеет пластиковый стержень, который забивается в подготовленное отверстие. Застегивающийся фиксатор позволяет удерживать проводники, гофрированные и гладкие трубы диаметром до 32,0 мм.

Площадка с монтажными отверстиями

Этот вид крепежей подходит для быстрого монтажа. Он представляет собой дюбель с нарезанной резьбой и прямоугольное или квадратное основание. Все элементы выполнены из негорючего полимера. Установка проводится в таком порядке:

• монтируется дюбель;
• накручивается платформа;
• фиксируются проводники.

Метод подходит для работы с бетонным, кирпичным или деревянным основанием и позволяет крепить несколько жил.

Особенности применения

Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:

• «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
• Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
• Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.



Проводка

— лучший способ полупостоянно прикрепить очень длинный кабель Ethernet к стенам?

спросил 2 года 5 месяцев назад

Изменено 2 года, 5 месяцев назад

Просмотрено 62к раз

TL;DR: Я ищу хорошие способы полупостоянной фиксации плоского Ethernet-кабеля к потолку/стенам, идеально подходящие для тех, кто вообще не умеет делать что-то своими руками

---

После успешного раскручивания очень скрученного кабеля Ethernet (спасибо @Ecnerwal) я протянул кабель в свою комнату.

Однако мои родители не были заинтересованы в том, чтобы он лежал на полу, так как об этом можно было споткнуться. Поэтому я использовал много липкой ленты, чтобы проложить кабель от маршрутизатора до моей комнаты через различные стены и потолки.

Это работало примерно день или около того, прежде чем липкая лента перестала быть такой уж липкой, а кабель начал провисать и местами отваливаться. Прикрепляю фото:

Итак, я ищу более надежное решение. Я знаю, что есть некоторые U-образные панельные штучки (можете ли вы сказать, что я опытный профессионал в области рукоделия ??), которые могут работать, если я смогу понять, как прикрепить их к стенам.

• проводка
• ethernet
• укладка кабелей

6

Проблема с почти любым клеем

заключается в том, что чем дольше он остается, тем больше вероятность того, что он либо отвалится, когда вы не хотите, чтобы он отвалился, либо останется, когда вы этого не хотите ( обычно это означает, что «верхний слой краски отрывается вместе с лентой»). Эстетические соображения, возможно, не являются проблемой прямо сейчас (когда я был ребенком, я определенно протягивал провода непривлекательным образом, но не Ethernet, это не было вариантом в то время), но «временный» провод, висящий вокруг, менее важен. хлопотнее, чем отслоившиеся пятна краски.

Я рекомендую кабельные зажимы/скобы. Разновидностей много, но в основном примерно так:

Есть с одним гвоздем, а есть с двумя. Для Ethernet (и подобных) достаточно одного гвоздя. Если основная часть белая, и вы переключились на белый кабель Ethernet, то все это будет довольно близко к «фоновому шуму» на белой стене. Но если вас не волнует внешний вид, используйте существующий кабель, это нормально.

Категорически не советую переключаться на WiFi, как предлагали другие. Ничто не сравнится с проводным подключением.

7

Еще один вариант, о котором никто не упомянул, это использование кабельного канала.

Сам кабельный канал поставляется с клеем или иногда прибивается к стене. Это дороже, но конечный результат будет выглядеть намного лучше, чем лента или скобы, и будет более гибким для будущего расширения. Для еще большей гибкости вы можете подключить его к разъему Ethernet:

---

Кстати, независимо от того, какое решение вы выберете, НЕЛЬЗЯ использовать плоский кабель длиннее метра или двух. Они печально известны своими проблемами EMI (электромагнитные помехи). Потратьте 100 долларов, чтобы купить катушку CAT6 (плюс обжимной инструмент + головки, если вы не пойдете по пути домкратов) . Вы будете рады, что сделали.

5

Два варианта, которые приходят на ум:

1. ответ манассекатца на использование 9Кабельные зажимы 0066 отлично подойдут, если вам нужно надежное решение для использования длинного кабеля Ethernet.
2. Я хотел бы предложить альтернативу длинному кабелю Ethernet. Адаптеры Powerline !

Адаптер Powerline — это устройство, которое использует вашу домашнюю электрическую проводку для передачи сигналов связи. Адаптеры (как минимум два) подключаются к настенным розеткам и используют кабели Ethernet для подключения к маршрутизатору на одном конце и вашему устройству на другом (телевизор, игровая приставка, компьютер, что бы это ни было).

Я использовал четыре в нескольких квартирах и домах без проблем. Каждое устройство, которое может использовать Ethernet, я подключаю к моему адаптеру Powerline, чтобы улучшить сигнал и уменьшить количество устройств в моей сети Wi-Fi.

Изучая их, я рекомендую следующие функции

1. Проходной порт, чтобы вы могли использовать эту розетку
2. Два порта Ethernet, так что у вас все еще может быть свободный порт Ethernet от вашего маршрутизатора

Вот фото того, как выглядит мой

5

Хм, когда я увижу вашу первую попытку, тогда, возможно, мой стиль импровизации достаточен для ваших нужд. Если внешний вид не критичен и денег нет, вместо лент я использую свой степлер и вырезаю прямоугольные кусочки картонной бумаги, чтобы сделать петлю вокруг кабеля, сохраняя язычок, чтобы прикрепить его к стене.
Проблема деструктивных лент не возникает, а дыры в стене/ковре/дереве настолько малы, что их почти не видно, когда кабель нужно будет снять однажды.

Вот три картинки:

---

Здесь я взял картотеку зеленого цвета, чтобы читателю было лучше видно. Сделайте «язык» (? английское существительное?) настолько маленьким (или длинным), насколько вам нужно для скобы.

---

Вот один пример, когда я закрепил кабель Ethernet вдоль двери. Очень примитивно, но очень эффективно; почти ничего не стоит после того, как у вас дома есть степлер…

---

Так выглядит дверь… Конечно, она могла бы выглядеть лучше, она имеет этот статус как минимум 10 лет, только в этом году я буду собираюсь улучшить эту стену и дверь для лучшего внешнего вида…

6

Проверьте свой плинтус (так его называют в США) или плинтус (так его называют в Великобритании). Обычно он не полностью прилегает к половицам, поэтому между ним и половицами есть зазор (чтобы приспособиться к движению пола и/или стены при изменении влажности и температуры). Если этот зазор достаточно широк, вы можете вставить (плоский) кабель Ethernet в зазор и проложить кабель по стенам. Не нужно ничего делать своими руками, никаких отверстий ни в чем.

Если напольное покрытие выполнено из дерева или ламината, обычно дерево/ламинат прилегает почти к плинтусу, оставляя небольшое пространство для расширения, и для закрытия этого зазора прибивают/приклеивают дополнительный молдинг. Снимите эти молдинги, проложите кабель по краю стены и прибейте/приклейте молдинги обратно.

Если у вас на полу ковер, вы можете поднять ковер и проложить кабель посередине. Этого делать не рекомендуется, потому что на ковре останется гребень, который повредит его. Вместо этого поднимите ковер по краям комнаты, проложите кабель по краям и установите ковер на место. Обратите внимание, что для переустановки ковра требуется специальный инструмент, называемый «натяжитель для ковра» или «колено-кикер», чтобы плотно натянуть ковер на полоски захвата.

Дверные проемы, как правило, проблема с прокладкой кабелей, конечно. Если повезет, наличник может не доходить до пола полностью, и кабель можно будет проложить под ним, как под плинтусом. Однако, скорее всего, лучшим решением будет просверлить отверстие в нижней части рамы, пропустить через него кабель, заполнить и покрасить отверстие. При сверлении отверстия не забывайте, что оно должно соответствовать диаметру штекера Ethernet, а не диаметру кабеля.

В зависимости от конструкции/планировки вашего дома также могут быть варианты под половицами или над потолком. Хотя это необычно. Первый этаж обычно представляет собой бетонную стяжку; а верхние этажи обычно имеют потолок из гипсокартона с одной стороны стропил и половицы с другой стороны стропил, что не оставляет точек доступа, которые вы могли бы использовать.

4

Существует множество самоклеящихся кабельных зажимов. Я бы выбрал низкопрофильный вариант для самого аккуратного внешнего вида. Имейте в виду, что многие такие предметы имеют сильный клей, который оставляет следы на краске и/или рвет краску при удалении.

Я бы искал беспроводное решение. В наши дни комплекты сетки Wi-Fi чертовски хороши.

1

Плоский кабель будет иметь проблемы с электромагнитными помехами (т. е. вы увидите снижение пропускной способности). Сделайте шаг назад и подумайте, почему лучше всего использовать кабель? Возможно, вам лучше подойдет беспроводной вариант. Добавить WiFi к настольному компьютеру относительно просто с помощью адаптера USB-WiFi. Если вам нужно подключить несколько устройств или что-то еще, кроме ПК, вы можете использовать WiFi-маршрутизатор, настроенный как расширитель диапазона, или базовый адаптер Ethernet-WiFi с коммутатором Ethernet или без него, в зависимости от ваших потребностей.

Если использование кабеля действительно лучший вариант для вашей ситуации, я настоятельно рекомендую использовать кабель CAT5e. Для меня это было давно, но в последний раз, когда он мне понадобился (несколько лет назад), я мог получить кабель CAT5e оптом (по футам) в The Home Depot по карманной смене за фут. Вам нужно будет добавить свои собственные терминальные разъемы, но, основываясь на фотографиях, которые вы разместили, я предполагаю, что вы это прикрыли.

5

НЕ Клейкая лента. Клейкая лента не клейкая лента .

«Клейкая лента» НЕ является региональным словом для обозначения клейкой ленты. Это вовсе не клейкая лента. К сожалению, секрет раскрыт, и мусорный поток переполнен фальшивой клейкой лентой, в основном перемаркированной клейкой лентой. Настоящая клейкая лента производится Rosco, 3M или Permacel, и она не продается в достаточном количестве, чтобы ее можно было найти на AmazonBasics. Так что это подделка.

Опять же, не скотч .

Осветитель — монтажник-электрик для кино- и телепроизводства. Допустим, они берут интервью у Ангелы Меркель в ее офисе. Им действительно нужен «ключевой свет». Его нужно прикрепить к стене. Стена из лакированного дерева. Им также необходимо прикрепить кабели к коврам. А потом, когда они закончат, все должно всплыть, ничего не порвав и не оставив следов . Сделать это правильно — это работа мастера, и именно поэтому существует лента Gaffer Tape.

Если вы использовали рулон скотча за 3 доллара, он оставит липкое месиво. Таким образом, вы не можете использовать клейкую ленту.

Выглядит, ходит и крякает как клейкая лента, но с совершенно другим типом клея . Он разработан специально для того, чтобы хорошо прилипать и аккуратно сниматься. Он будет делать именно то, что вы хотите.

Гораздо дороже клейкой ленты и нельзя купить в местных магазинах . Его необходимо приобрести в фирме, занимающейся поставками кинематографического освещения, которая также продает переносные светильники, кабели, плату управления, кинематографические гели и тому подобное . Есть вид, который продается по 17 долларов за рулон, и другой вид, который продается по 30 долларов за рулон. Более дешевый вполне хорош, но лучший будет работать намного лучше при длительном использовании .

Клейкую ленту можно использовать в течение длительного времени, но она уязвима для ультрафиолетового излучения. Значит солнечный свет его разрушит, волшебная слизь погибнет, а потом останется осадок (хоть и ломкий, но не липкий). Так что держите его подальше от солнца.

16

Я прикрепляю свой провод с помощью специального ручного степлера со специальными скобами для низковольтных проводов. (Не используйте типичные скобы прямоугольной формы!) Этот тип скобозабивного пистолета имеет выемку для кабеля, чтобы предотвратить попадание скобы через кабель.

Пистолет Arrow T25 (или T25X), похоже, предназначен для низковольтных проводов. В некоторых отзывах на Amazon говорится, что кабель ломается, в других — идеально. Это может зависеть от размера скобы. Я бы определенно проверил сначала на самом мягком материале, который вы собираетесь скреплять (например, на гипсокартоне).0005

1

Я настоятельно рекомендую полоски управления 3M; они делают их специально для этой цели. Они не идеальны и вполне могут упасть через несколько лет, но при этом не повредят стену, что уменьшит вероятность гнева родителей.

Однако мои родители не хотели, чтобы он лежал на полу, так как о нем можно было споткнуться.

Вместо этого используйте что-нибудь, например, трубопроводы, чтобы избежать опасности споткнуться. Вы знаете, кабель на полу — это опасность споткнуться; кабель закрепленный в углу нет.

Есть напольные уголки для декоративного «соединения» пола со стенами, трубопроводами и т.д. Преимущества:

• кабель лежит на земле, крепления держат его только за стену.
• Кабель легко доступен.
• Это не первое, что можно увидеть на стене.
• Можно зажать трос между дверной рамой и порогом, чтобы не было повреждений при закрытии дверей.

Даже если вы просто прикрепите кабель к стене внизу, он не будет так хорошо виден, как на стене. Как я вижу ваше соединение пола и стены, скобы не будут иметь никакого значения.

У ваших полов есть плинтуса? Кабели часто прячутся за ними. Это может быть немного затруднительно в углах и дверных косяках, но если бы мне пришлось прокладывать кабель, не проходя под полом/внутри стен, я бы первым делом попытался провести его за плинтусом.

Во-первых, он выглядит намного лучше (точнее, нет, так как кабель весь спрятан!).

Во-вторых, для него особо ничего не нужно, кроме отвертки (предпочтительно силовой). Открутите винты, которые крепят плинтус к стене, проложите кабель и прикрутите доску обратно. Повторите для следующего раздела. Плоский кабель отлично подходит для этого.

Предполагается, что плинтусы привинчены к стене, а не прибиты гвоздями или приклеены. По моему ограниченному опыту, обычно так и бывает. Единственная проблема может заключаться в том, что винты могут быть закрашены, и вы наверняка поцарапаете их, когда снимаете / надеваете их.

На дверных косяках могут быть проблемы, но есть разные варианты в зависимости от реальных косяков. В моем последнем месте я мог просто просунуть кабель под нижнюю часть косяка.

Вы, конечно, должны убедиться, что весь путь можно использовать, прежде чем пытаться это сделать. Было бы хреново, если бы вы были на полпути с кабелем и вдруг увидели, что следующий участок невозможно проложить под платой.

Кроме того, если вы идете по этому пути, возможно, вы сможете значительно сократить объем прокладки кабелей и их длину, фактически проделав одно или два отверстия между комнатами — у вас также могут быть отверстия за плинтусами.

В качестве альтернативы, если у вас нет плинтусов, вы можете вместо этого установить кабельный канал (не уверен, что в США используется тот же термин, но я имею в виду «U-образные панельные штучки», которые вы упомянули). В основном самоклеящиеся пластиковые оболочки для кабелей, которые вы приклеиваете к стенам. В любом случае будет лучше, если вы оставите потолок в покое и проложите кабель на уровне пола.

5

Таким образом, вы не можете пройти (через чердак или чердак)
Нельзя пройти под (нет доступа к подполью, и пол мраморный, его трудно просверлить)
Вы пытались пройти с некоторым успехом.

Вы можете ходить?

Первоначально подайте провод через открытое окно и закройте окно на проводе. Это жертвенный кабель, который со временем перегрызется. Проложите кабель снаружи здания к подходящему входному окну и обратно внутрь здания. Защита от атмосферных воздействий на окне должна образовываться в основном вокруг провода, чтобы не допустить сквозняков.
Основное преимущество здесь в том, что деинсталляция проста и не оставляет никаких следов.

Позже узнайте, как вы можете получить провод для выхода и входа в здание. Все, что вам нужно, это очень маленькое отверстие прямо во внешней стене. Если у вас есть доступ к обжимным инструментам, размер отверстия может быть достаточно большим для кабеля, в противном случае отверстие должно быть достаточно большим для всей вилки.

В любом случае, подумайте, как уберечь кабель от непогоды там, где он проходит снаружи. У меня лично было три прокладки внутреннего кабеля категории 5e, работающего снаружи в течение десяти лет без значительных проблем. Они были проложены под средней балкой деревянного забора и через каждые полметра закреплены кабельными стяжками с защитой от ультрафиолета.

^{Единственная проблема была, когда какой-то щенок решил сожрать кусок провода, который я снова соединил скотчем. Грубовато, но провод все же работал на гигабитной скорости.}

Как и многие другие предложили: используйте Wi-Fi. Приличная точка доступа с WPA2 и с отключенным WPS/UPnP должна работать адекватно и быть адекватно защищенной на любом разумном расстоянии, и будет на FAR дешевле, чем возмещение ущерба, который вы, кажется, готовы нанести кому-то. чужой дом.

Если вам действительно нужно высокоскоростное соединение, потому что вы занимаетесь бизнесом, то вы должны учитывать расходы на установку проводки в помещении (т. е. с соответствующими розетками в стене и т. д.) в качестве коммерческих расходов. Если вам это нужно для игр, вы должны учитывать расходы на проводку как часть своих расходов. И если вам это нужно для фильмов и т. д., имейте в виду, что ваши родители уже могут получить список сайтов, которые вы часто посещаете, от своего интернет-провайдера.

7

подвешивание — крепление небольших кабельных зажимов почти нулевого веса непосредственно к гипсокартону без анкеров

спросил 3 года, 2 месяца назад

Изменено 3 года, 2 месяца назад

Просмотрено 2к раз

Мой проект протягивает около 30 футов кабеля Ethernet вдоль стен гаража (внутренних). У меня есть пластиковые клипсы R-Style 5 мм, и мне нужно поставить примерно по 1 на фут (минимум 30 клипс).

Я ищу что-то, что я могу аккуратно прикрепить без необходимости вбивать анкеры на каждой остановке или соблюдать положение шпилек в кабельной трассе. Может быть, продукт или застежка, о которых я никогда не слышал, но, возможно, вы все знаете.

В качестве альтернативы, я просто сделаю все возможное, чтобы выровнять их с помощью шпилек или закрепить анкерами. Спасибо за любые идеи.

• подвесной
• застежка

2

Имейте в виду, с чем вы имеете дело. Гипсокартон — это мел между 2 листами бумаги . Вот, возьмите кусок мела для классной доски. Замочите полоски газеты в смеси клея Элмера и воды в пропорции 50/50 и оберните их вокруг мела. Дайте высохнуть. Поздравляем, вы сделали гипсокартон .

Несмотря на свою хрупкость, кабель Ethernet представляет собой тривиальную нагрузку. Все будет хорошо.

---

Просто чтобы вы знали, в Национальном электротехническом кодексе есть глава о без PoE Проводка Ethernet, это в главе 8 (800 et.seq. ) И, что еще лучше, как сказано в разделе 90.3, «глава 8 не подпадает под действие требований глав с 1 по 7, за исключением случаев, когда требования конкретно указаны в главе 8. ” Таким образом, есть несколько обычных требований, которые вы можете игнорировать.

Тем не менее, требования глав 1-7, запрещающие использование кабелей для передачи данных, остаются в силе. Нельзя использовать сетевую проводку или кабелепровод в качестве подвески для поддержки кабелей передачи данных. Кабели передачи данных нельзя прокладывать внутри коробки или кабелепровода, содержащего силовую проводку. Кодекс требует, чтобы сетевая проводка могла выдерживать дуговое возгорание, когда изоляция плавится; и если сетевой провод вплавится в провода связи, очевидно, что это приведет к подаче сетевого напряжения на оборудование, не рассчитанное на это, что приведет к увеличению опасности.

Если вы используете PoE, в зависимости от нагрузки, которая может подтолкнуть вас к методам проводки класса 2 или класса 3, но это выходит за рамки вашего вопроса.

3

Продукция торговой марки Command включает небольшие зажимы, предназначенные для подвешивания проводов. Существует множество продуктов-имитаторов, использующих тот же подход. В них используется тот же подход с гибкой клейкой лентой, что и в более крупных крючках Command, для которых не требуются анкеры для гипсокартона, винты или другие крепежные элементы. Они делают несколько стилей этих маленьких крючков, кроме того, на который я дал ссылку, поэтому вы можете поискать подходящую версию для ваших нужд.

Я не уверен, что это за пластиковые зажимы типа R, но этот тип зажима предназначен для подвешивания проводов непосредственно к нему и не требует никаких других зажимов для проводки. Вы можете обнаружить, что вам не нужно по одному на фут, я повесил проводку с помощью этих зажимов только по одному на каждые три или четыре фута.
