Правильное соединение светильников между собой

Оглавление:

1. Как правильно соединить светильники
2. Меры предосторожности и инструменты
3. Последовательное подключение
4. Параллельное подключение
5. Шлейфное подключение
6. Лучевое подключение
7. Видео, как соединить точечные светильники между собой

Встраиваемые точечные светильники ярко и равномерно освещают помещение и повышают эстетические характеристики гипсокартонного потолка. Несмотря на то, что обычно используют более 10 элементов, установить их достаточно просто даже своими руками. В статье мы расскажем, как соединить светильники между собой на потолке разными способами, какие типы подключения бывают и как организовать работу с точки зрения безопасности.

Меры предосторожности и инструменты

Безопасность

Все работы с электричеством проводите с выключенным током. Если материал потолка горючий, то провода выбирайте жаропрочные с маркировкой НГ. Самые надежные, которые подходят даже для помещений с повышенной влажностью и температурой, покрыты оплеткой из стекловолокна, их внутренняя изоляция сделана из особо прочной резины.

Соединения проводки должны быть надежными и изолированными, а мощность ламп подходить к техническим характеристикам кабеля, чтобы не допустить перегрев.

В продаже встречаются точечные светильники, которые функционируют от сети питания 220 или 12 В. При напряжении 12 вольт, установите трансформатор, который понижает 220 вольт до 12. Для работы вам потребуется надежная опора, куда можно встать, например,стол или стремянка.

Инструменты

Для соединения отрезков кабеля хорошо подходит обжимной пресс. Если его нет, используйте плоскогубцы.

Для проделывания отверстий в потолке из гипсокартона используйте дрель с насадкой, которая позволяет сделать ровные круглые прорези.

Для измерения расстояния между светильниками и создания разметки запаситесь рулеткой и простым карандашом.

Светильники

Выбор точечных светильников широк. Для них производители выпускают лампы разных типов (люминесцентные, галогенные или светодиодные), форм и размеров. Самые эффективные, долговечные и экономичные — LED-лампы. Рекомендуем устанавливать споты мощностью не более 40 Вт.

Последовательное подключение

Чтобы разобраться, как соединить светильники последовательно, сначала поговорим об основных этапах работы.

1. Проектирование и разметка. Запланируйте места размещения спотов на потолке до его обшивки отделочными материалами. При планировании нужно учитывать расстояние от стены — не более 60 см, между центрами — 25-30 см.
2. Если ошибиться с расположением спотов, то они могут совпасть с металлическими элементами каркаса и стыками потолочного полотна, что недопустимо.
3. Прокладка и протяжка проводов. Укладывайте проводку в специальные короба, если потолки подвесные, или закрепите на каркасе так, чтобы при сверлении отверстий ее можно было легко достать. Для натяжных потолков проводку рекомендуется спрятать в гофрошланги.
4. Выполнение отверстий. После монтажа гипсокартона или другого покрытия просверлите отверстия под каждый элемент специальной насадкой на дрель — кольцевой пилой диаметром меньше на 3–4 мм, чем внешний размер светильника.
5. Подключение. Достаньте петли провода из спотов и подключите к светильникам в соответствии со схемой монтажа.
6. Тестирование. Подключите питающий провод к выключателю, вкрутите лампочки и включите свет на выключателе. Если все приборы горят, вы все сделали правильно.

Если вам нужно подключить несколько ламп, не более 5–6 штук, подойдет последовательная схема. Для ее исполнения потребуется немного кабеля и времени, но качество освещения будет невысоким из-за того, что напряжение распределяется на все элементы. Если подключено 3 лампы к 220 В, на каждую придется по 73 В, если 5, то по 44 В.

Подобный способ подключения мы найдем в советских гирляндах. При сгорании одной лампочки перестают гореть все. Чтобы заменить электроприбор, придется проверять каждую лампочку. Из-за этих недостатков последовательная схема используется редко, однако она с успехом применяется в подъездах, где освещение на разных этажах включается одним выключателем.

Подключить кабель последовательно просто — подведите фазу поочередно ко всем лампы, а ноль проведите к выходу крайне лампы. К выключателю должна подходить фаза, которая дальше всех идет на лампочки.

У проводки из трех жил кроме двух основных проводов присутствует защитный кабель «земля». Его нужно взять напрямую с «земляной» колодки и отвести на каждый из точечных светильников к подходящей клемме.

Параллельное подключение

Самая распространенная и удобная схема — параллельная. Для нее необходим больший метраж проводки, но на все споты подается одинаковое напряжение и освещение получается одинаково ярким. Если выходит из строя одна лампа, то остальные светят. Найти место поломки очень просто.

Для предотвращения перегрева, а также короткого замыкания рекомендуется прокладывать негорючий провод ВВГ нг 2*1,5 — двухжильный, или 3*1,5 — трехжильный, если есть заземление. Способы, как соединить светильники параллельно — шлейфный и лучевой.

Шлейфное подключение

Если вы хотите использовать шлейфный способ разводки, то выведите из распредкоробки провода ноль и фазу на первый спот. От него проведите отрезок на второй, и так ко всем последующим приборам. Получается, что к каждому споту, кроме последнего, подключено по 4 отрезка.

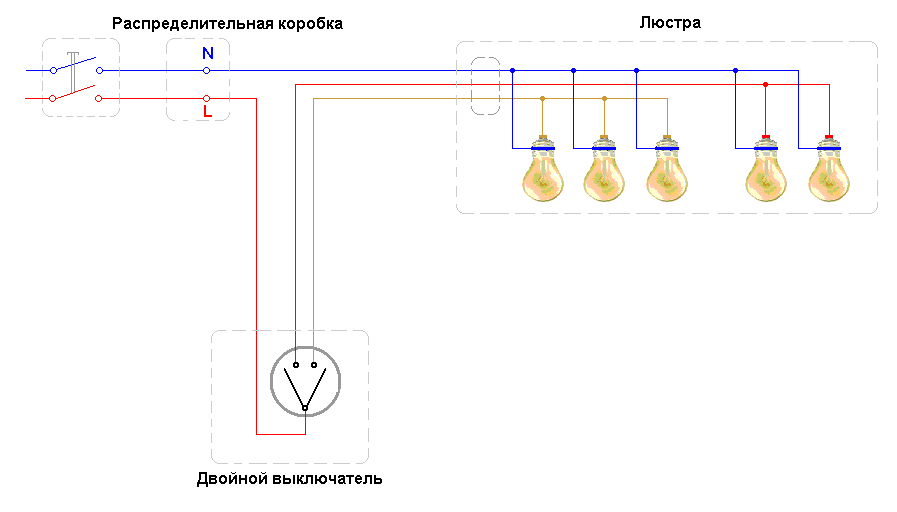

Если нужно подключить несколько десятков спотов, можно использовать схему с двухклавишным выключателем. При данном способе потребуется больше проводки. Если у вас споты на 12 вольт, возьмите 2 трансформатора.

Лучевое подключение

Лучевое соединение более надежно, но устанавливать проводку этим способом сложнее. Вам потребуется больше кабеля. Соединение должно получиться более качественным, чтобы все провода держались там, где их закрепили. Удобный способ монтажа — с использованием клеммной колодки, когда с одной стороны проводите фазу и разводите на контакты. С другого конца подводите отрезки кабеля, отходящие к светильникам.

Похожий способ — использовать клеммники Ваго. Он прост и быстр в исполнении. Вам нужно зачистить провода и вставить их в гнезда.

Вы можете воспользоваться еще одним вариантом — скрутите провода, обожмите плоскогубцами и сварите. Соединение получается неразъемным, однако достаточно прочным.

Если вы разбираетесь в электрике, то справитесь с монтажом светильников самостоятельно. Если сомневаетесь, обратитесь к электрикам, которые рассчитают количество электроприборов на вашу площадь, правильно разметят места установки и выполнят монтаж.

Видео, как соединить точечные светильники между собой

Мы подобрали видеороликов, где наглядно показаны конструкции и способы подключения точечных светильников. В них вы найдете полезную информацию, в каких случаях выбрать последовательный способ, а в каких параллельный и какой взять кабель.

как правильно подключить лампы и светильники параллельно или последовательно

Примеры подключения

Для этого потребуется:

1. Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
2. Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
3. Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
4. Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
5. Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
6. Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
7. Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Частые ошибки при сборке схемы и подключении выключателя

Неграмотный специалист чаще всего вместо фазы вводит в выключатель ноль. Светильники могут работать, но в выключенном состоянии они будут под напряжением, что опасно при необходимости заменить лампы.

По неопытности заводят в выключатель и фазу, и ноль.

Третья ошибка – присоединение питающего провода на отвод вместо общего контакта. В результате работает только часть люстры.

Случается, что нулевой провод осветительного прибора подключается не к нулю в коробке, а к фазе.

Читать также: Цвета фазных проводов по новым правилам

Чтобы избежать ошибок с выключателем, следует внимательно отнестись к проводам. Желательно перед установкой выключателя промаркировать их, чтобы в процессе монтажа соединить одноименные.

Последовательное соединение источников питания

Теперь давайте представим вот такую ситуацию. Что будет, если в нашей обрезанной водобашне полной воды добавим еще одну такую же сверху полную воды? Схематически это будет выглядеть примерно вот так:

Как вы думаете, уменьшится давление на землю, или увеличится? Понятное дело, что увеличится! Да еще и ровно в два раза! Почему так произошло? Уровень воды стал выше, следовательно, давление на дно увеличилось.

Если «минус» одной батарейки соединить с «плюсом» другой батарейки, то их общее напряжение суммируется.

Полностью заряженная батарейка будет выглядеть как башня, полностью залитая водой с учетом того, что работает насос автоматической подачи воды. По аналогии, насос — это ЭДС.

Наполовину разряженная батарейка будет уже выглядеть примерно вот так:

Можно сказать, насос уже не справляется.

Батарейка посаженная в «ноль» будет выглядеть вот так:

Насос автоматической подачи воды сломался.

Естественно, что если вы соедините полностью заряженную и наполовину дохлую батарейку последовательно, то их общее напряжение будет выглядеть примерно вот так:

Давайте все это продемонстрируем на практике. Итак, у нас есть 2 литий-ионных аккумулятора. Я их пометил цифрами 1 и 2. С плюса каждого аккумулятора я вывел красный провод, а с минуса — черный.

Давайте замеряем напряжение аккумулятора под №1 с помощью мультиметра. Как это сделать, я еще писал в статье Как измерить ток и напряжение мультиметром.

На первом аккумуляторе у нас напряжение 3,66 Вольт. Это типичное значение литий-ионного аккумулятора.

Таким же способом замеряем напряжение на аккумуляторе №2

О, как совпало). Те же самые 3,66 Вольт.

Для того, чтобы соединить последовательно эти аккумуляторы, нам надо сделать что-то подобное:

Также как и в башнях, нам надо соединить основание одной башни с верхушкой другой башни. В источниках питания, типа аккумуляторов или батареек, нам надо соединить минус одной батарейки с плюсом другой. Так мы и сделаем. Соединяем плюс одной батарейки с минусом другой и получаем… сумму напряжений каждой батарейки! Как вы помните, на первой батарейке у нас было напряжение 3,66 В, на второй тоже 3,66 В. 3,66+3,6=7,32 В.

Мультиметр показывает 7,33 В. 0,01В спишем на погрешность измерений.

Это свойство прокатывает не только с двумя аккумуляторами, но также с их бесконечным множеством. Думаю, не стоит говорить, что если выставить в ряд штук 100 таких аккумуляторов, соединить последовательно и коснуться крайних полюсов голыми руками, то все это может завершиться даже летальным исходом.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Особенности и характеристики схем подключения ламп

Способ и порядок подключения лампы зависит от ее вида. Методы, используемые для лампочек накаливания, не подойдут для галогенок, люминесцентных светильников или светодиодов.

Параллельной

При использовании схемы параллельного подключения источники света подключаются к фазе и нулю. Например, если нужно соединить 2 лампочки, скручиваются их питающие провода

Важно, чтобы сечение соответствовало нагрузке. Напряжение на всех светильниках одинаковое, они горят с яркостью, установленной производителем

Перегорание отдельного элемента не влияет на функциональность остальных.

Параллельное подключение может быть:

При использовании параллельной лучевой модели перегорание одного элемента не мешает работе остальных. Перед тем, как выбрать шлейфную модель, необходимо учесть, что нарушение одного соединения выведет из строя элементы, расположенные после него. Но проблема решается быстро за счет легкого определения проблемного места.

При подключении галогенных источников с трансформатором необходимо учесть, что они присоединяются к вторичной обмотке преобразователя через клеммные колодки.

Главный недостаток люминесцентных ламп – мерцание. От него избавляет пускорегулирующая аппаратура, но она стоит дорого. Для снижения пульсации применяется специальная схема для двух светильников со сдвигом фазы на одном из них. Две лампочки соединяются параллельно, к одной подключается конденсатор, сдвигающий фазу.

Как происходит подключение лампочек последовательно или параллельно

Чтобы понять, как подключать лампочки — последовательно или параллельно — важно рассмотреть преимущества и недостатки обоих соединений, которые выплывают только на практике. Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному

Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному

Последовательно

Подобное соединение редко применяется в квартирах или домах. Для бытового использования больше подходит смешанный способ. Последовательно соединяют лампочки, если сооружают гирлянду или монтируют свет в длинном коридоре.

При подключении лампочек друг за другом следует учитывать некоторые особенности:

• через устройства будет протекать ток одинаковой силы;
• если произойдет резкий спад напряжения, воздействие распределится равномерно на все объекты цепочки;
• также равномерно распределяется мощность на каждый элемент цепи.

Вам это будет интересно Укладка кабеля

Обратите внимание! Из-за последовательности спайки и равномерного распределения мощности стандартные лампочки на 220 В выдают свет не в полную силу. Чем больше ламп подключено в сеть, тем меньше света они будут производить

Неравномерность свечения обусловлена различной мощностью при одинаковой силе тока

Если в схему встраивать лампы накаливания с отличающейся мощностью, ярче горит та, что имеет меньшую энергоемкость (обладает большим внутренним сопротивлением). Это объясняется тем, что напряжение при более высоком сопротивлении увеличивается.

Если лампочки в последовательной схеме горят, значит система исправна полностью

Последовательное соединение лампочек в электросети обеспечивает более щадящий режим работы для приборов благодаря равномерно распределяемой мощности (нагрузке). Кроме этого, для фактического соединения потребуется меньшее количество кабеля (по длине).

• при выходе из строя одного элемента обесточивается вся система;
• при подключении ламп накаливания разной мощности невозможно обеспечить равномерное освещение помещения.

Важный момент — в последовательную электрическую схему нельзя включать энергосберегающие (светодиодные) лампочки. Для их правильной работы требуется стабильное напряжение в 220 В, подаваемое равномерно на каждый элемент (параллельное соединение).

Параллельно

Основное отличие параллельной схемы соединения элементов — равнозначная подача питания к каждой лампочке в сети независимо от их общего количества. Это значит, что к каждой лампе подается свой ток. Провода, соединяющие детали цепи, подключаются параллельным образом.

Схема для параллельного подключения лампочек отображает тип соединения проводников к элементам

Преимущества данной техники сборки электрической цепи:

• если один элемент сгорит (лампа или кабель), остальные продолжат работать в прежнем режиме;
• лампочки накаливания горят настолько мощно, насколько позволяют их характеристики;
• можно включать в цепь энергосберегающие элементы;
• чтобы подключить новую лампу в комнате, достаточно вывести из соединения потолочной люстры необходимое число фазных проводников и соединить их в группу.

Основной недостаток — большой расход материала. До каждой точки необходимо вести отдельный провод, что увеличивает протяженность проводов в несколько раз (по сравнению с последовательным соединением).

Обратите внимание! В большинстве случаев используют смешанное соединение проводов и элементов. Основой является параллельное подключение нескольких распредкоробок последовательного типа

На отдельных ветках лампочки соединяют последовательно (например, в длинном коридоре, над кроватью, в других подобных местах жилого помещения).

Вам это будет интересно Соединительные коробки

Как параллельно соединить лампочки

Лампы в повседневной жизни, как правило, соединяют параллельно. Хотя бывают ситуации, что наиболее выгодным оказывается соединение последовательным способом. Так как в последние годы наблюдается настоящий бум точечных источников света, в каждой квартире всё больше и больше увеличивается количество этих устройств.

Если возникает необходимость заменить вышедшую из строя лампу, то это не вызывает особых вопросов. Намного больше сложностей возникает, когда требуется расширить количество источников света. Если планируете провести всю работу собственными силами, нужно знать, какие преимущества имеют каждая из разновидностей соединений, а также уметь составить схему.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Последовательное и параллельное соединение лампочек

Лампы накаливания – это весьма распространенный источник света. В люстрах и других светильниках, так же как в подвесных и натяжных потолках, их может быть три, пять, а то и несколько десятков. Каждый такой источник света – это один из элементов электрической цепи, которые, как нам известно еще из школьной программы, могут по-разному соединяться как между собой, так и с другими элементами на схемах. Далее напомним нашим читателям:

• на каких схемах лампы соединены параллельно;
• на каких – последовательно;
• и в чем суть различных соединений ламп.

Увидев, как соединены между собой лампы на схемах, наши читатели впоследствии смогут сделать оптимальный выбор осветительной системы.

При последовательном соединении двух лампочек напряжения на них будут одинаковыми только при одинаковых сопротивлениях их спиралей. А это получится лишь при их одинаковой конструкции. По этой причине перед тем как подключить последовательно соединенные лампы к источнику питания, необходимо обязательно знать их рабочие напряжения (или токи) и мощность. Если этих характеристик нет, правильно оценить на глаз яркость, оптимальную для лампочки, сложно.

Можно, конечно же, подключить каждую лампочку к регулятору напряжения (ЛАТРу или диммеру). Плавно изменяя и при этом измеряя величину напряжения на лампе, получаем более или менее яркое ее свечение. Но лампочка при такой оценке может работать неправильно и, что наиболее опасно, давать слишком много света. Это сократит срок ее службы. Поэтому сделанные замеры тока или напряжения для расчетов параметров других присоединяемых лампочек получатся не такими, какими они должны быть на самом деле.

При последовательном соединении лампочек необходимо пользоваться только заводскими данными мощности и напряжения для них.

Особую бдительность надо соблюдать тогда, когда напряжение источника питания заметно больше рабочего напряжения каждой из ламп последовательного соединения. При неоптимально подобранных параметрах некоторые из них могут перегореть по причине неправильного распределения напряжения между ними. В этом легко убедиться, если вкрутить в уже подготовленные нами патроны лампочки разной мощности, но для напряжения 220 В. Что из этого получилось, видно на изображении, которое приведено ниже.

Используя соединительную колодку и проводной выключатель, выполняем монтаж проводов испытуемых лампочек. Подключаем вилку к розетке и включаем выключатель. Мы видим разную яркость источников света. Менее мощная лампочка 40 Вт из-за большего сопротивления работает при более высоком напряжении. Поэтому она светит заметно ярче 60-ваттной. Теперь должно быть понятно, что лампочки остаются работоспособными по причине их более высокого рабочего напряжения. Оно существенно больше падения напряжения питания на каждой из них.

Законы смешанного соединения

Смешанное соединение Смешанное включение осветителей описывается следующим образом:

• В его основе лежит параллельное соединение нескольких электрических ветвей.
• В некоторых из ответвлений нагрузки включаются последовательно в виде ряда лампочек, располагающихся одна за другой.

В отдельные параллельные ветви допускается подключать различные типы потребителей, включая лампы накаливания, а также галогенные или светодиодные источники.

При рассмотрении особенностей смешанного соединения обязательно учитываются следующие закономерности:

• Через каждый из последовательно включенных участков цепи протекает один и тот же ток.
• При прохождении через звено с параллельно включенными потребителями он разветвляется, а на выходе снова становится однолинейным.
• С увеличением количества элементов в рабочей цепи абсолютная величина тока в ней уменьшается.
• Напряжение на одном звене равно произведению токовой составляющей на общее сопротивление ветви (закон Ома).
• При росте числа элементов в цепи напряжение на каждом из них соответственно уменьшается.

Смешанный способ подключения имеет ряд преимуществ, определяемых достоинствами каждой из двух основных схем соединения. От последовательного он «унаследовал» его экономичность, а от параллельного – возможность работать даже при выходе из строя элемента в одной из комбинированных цепочек.

как правильно подключить лампы и светильники параллельно или последовательно

В быту чаще всего пользуются параллельным подключением лампочек, но иногда более выгодно последовательное соединение.

В связи с ростом популярности точечных светильников осветительных приборов в квартирах и частных домах стало больше.

При необходимости заменить лампочку проблем не возникает, сложнее добавить дополнительные источники света.

Если подобные работы выполняются самостоятельно, требуется умение определять преимущества каждого вида соединения и составлять схемы.

Содержание

• 1 Особенности и характеристики схем подключения ламп
  • 1.1 Параллельной
• 2 Последовательной
• 3 Сравнение достоинств и недостатков схем
• 4 Преимущества и недостатки параллельного подключения
• 5 В какой схеме лампочки одинаковой мощности будут светить ярче и почему
• 6 Применение обеих схем в быту
• 7 Частые ошибки при сборке схемы и подключении выключателя
• 8 Как выполнить фазировку вводов лампочками накаливания
• 9 Основные выводы

Особенности и характеристики схем подключения ламп

Способ и порядок подключения лампы зависит от ее вида. Методы, используемые для лампочек накаливания, не подойдут для галогенок, люминесцентных светильников или светодиодов.

Параллельной

При использовании схемы параллельного подключения источники света подключаются к фазе и нулю. Например, если нужно соединить 2 лампочки, скручиваются их питающие провода. Важно, чтобы сечение соответствовало нагрузке. Напряжение на всех светильниках одинаковое, они горят с яркостью, установленной производителем.  Перегорание отдельного элемента не влияет на функциональность остальных.

Справка! На практике при наличии нескольких источников света при параллельном соединении провода не скручиваются. Используется кабель, к которому подключаются все элементы.

Параллельное подключение может быть:

• лучевое – на каждый светильник отдельный кабель;
• шлейфное – фаза и ноль сначала идут на первый осветительный прибор, потом часть кабеля идет в остальные (кроме последнего, к которому подключаются две части).

При использовании параллельной лучевой модели перегорание одного элемента не мешает работе остальных. Перед тем, как выбрать шлейфную модель, необходимо учесть, что нарушение одного соединения выведет из строя элементы, расположенные после него. Но проблема решается быстро за счет легкого определения проблемного места.

При подключении галогенных источников с трансформатором необходимо учесть, что они присоединяются к вторичной обмотке преобразователя через клеммные колодки.

Главный недостаток люминесцентных ламп – мерцание. От него избавляет пускорегулирующая аппаратура, но она стоит дорого. Для снижения пульсации применяется специальная схема для двух светильников со сдвигом фазы на одном из них. Две лампочки соединяются параллельно, к одной подключается конденсатор, сдвигающий фазу.

Последовательной

Для последовательного соединения двух ламп в патронах с проводами 2 из них скручиваются, остальные присоединяются к фазе и нулю. При подключении к напряжению ток проходит через одну нить накала, потом попадает на другую и встречает ноль. Ток при этом не меняется, напряжение понижается (делится по пополам, если лампы две). При соединении таким способом трех источников света напряжение на каждом будет примерно 70 В, светиться они будут лишь чуть-чуть.

Сравнение достоинств и недостатков схем

Преимущества и недостатки последовательного подключения

Вид лампы	Преимущества	Недостатки
Накаливания, галогеновые, люминесцентные	Продлевается срок службы Снижается мерцание люминесцентных ламп	Падение напряжения При выходе из строя отдельного элемента остальные не работают У источников света должна быть одинаковая мощность
Светодиодная	Оптимальный вариант для обеспечения одинакового тока на всех источниках	Для большого количества лампочек требуется источник питания с большой мощности При выходе из строя отдельного элемента перестают работать остальные

Преимущества и недостатки параллельного подключения

Вид лампы	Преимущества	Недостатки
Накаливания галогеновые, люминесцентные	Возможно подключить к сети любое количество светильников по щлейфной схеме Перегорание отдельного элемента лучевой модели не влияет на работу остальных Накал полный на всех лампочках Можно подключить люстру с несколькими лампами Немного соединительных контактов	Повышение стоимости при использовании лучевой схемы за счет большого расхода кабеля и необходимости в клеммной колодке При щлейфной модели нарушение одного соединения мешает работе остальных
Светодиодная	Можно соединить некоторое количество диодов, если их суммарная мощность не превышает мощность источника питания При перегорании отдельного источника остальные работают	Схема не работает, если диоды подсоединяются через один резистор Конструкция громоздкая и дорогая из-за большого количества деталей При выходе из строя отдельного элемента на остальных увеличивается нагрузка

В какой схеме лампочки одинаковой мощности будут светить ярче и почему

При использовании последовательной схемы вольтаж снижается с увеличением количества элементов. Лампочки горят в полнакала или даже меньше, так как напряжение делится равномерно. Общая мощность при последовательном соединении 2-х элементов по 100 Вт ниже, чем у одного (уровень освещенности снижается).

При параллельном соединении двух светильников на каждый подается 220 В, они работают в полный накал. Общая мощность увеличивается в 2 раза (уровень освещенности повышается).

Применение обеих схем в быту

Самые популярные изделия с последовательным соединением – гирлянды.

Эту модель можно использовать и для других целей:

• сделать дешевую подсветку в длинном коридоре;
• сэкономить на покупке лампочек из-за частого перегорания подключением дополнительной;
• продлить срок эксплуатации источников света (если вместо одной на 60 Вт подключить 2 по 100 Вт).

Справка! Опытные электрики данное свойство используют для определения фаз в трехфазной сети.

В мастерских и гаражах мощные лампы накаливания или галогенки используют для обогрева. Два элемента по 1кВт соединяют последовательно и помещают в металлическую емкость, которую устанавливают на кирпич. Температура такого обогревателя примерно 60оС. Но следует учесть минус – лампы перегорают очень скоро.

Параллельная схема используется в помещениях любого назначения (в подсветке, люстрах), на улицах. Она позволяет включать отдельные источники света независимо от работы остальных, достаточно подключить несколько выключателей. Обычно не только светильники, но и все электроприборы в жилых домах соединяются параллельно и подключаются к бытовой сети на 220 В.

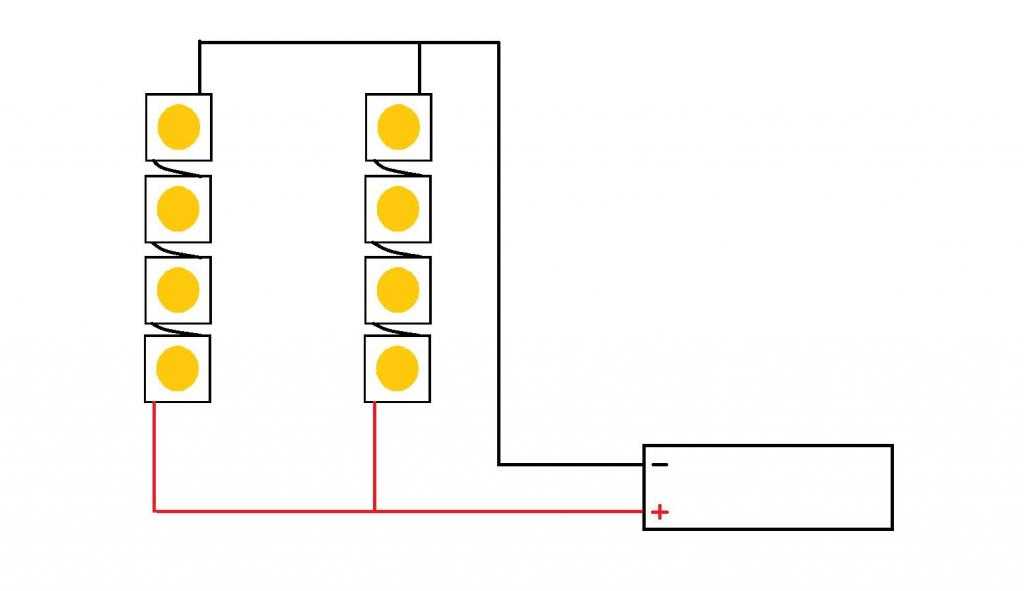

Для подключения светодиодных светильников часто используется смешанная модель. Создается несколько последовательных цепочек, которые между собой соединяются параллельно.

Частые ошибки при сборке схемы и подключении выключателя

Неграмотный специалист чаще всего вместо фазы вводит в выключатель ноль. Светильники могут работать, но в выключенном состоянии они будут под напряжением, что опасно при необходимости заменить лампы.

По неопытности заводят в выключатель и фазу, и ноль.

Важно! Ноль всегда уходит на осветительный прибор.

Третья ошибка – присоединение питающего провода на отвод вместо общего контакта. В результате работает только часть люстры.

Случается, что нулевой провод осветительного прибора подключается не к нулю в коробке, а к фазе.

Чтобы избежать ошибок с выключателем, следует внимательно отнестись к проводам. Желательно перед установкой выключателя промаркировать их, чтобы в процессе монтажа соединить одноименные.

Как выполнить фазировку вводов лампочками накаливания

Фазировка выполняется при необходимости параллельно подключить к источнику питания 2 трехфазных ввода. Путать фазы нельзя, чтобы не создалось межфазное короткое замыкание.

Используются 2 лампы накаливания с последовательным соединением. Один конец провода подключается к фазе, вторым нужно коснуться остальных жил. Если фазы одинаковые, лампочки не горят.

Важно! Не стоит подобным образом экспериментировать с одной лампочкой – она в сети 380 В сразу перегорит. Последовательное соединение двух элементов снижает напряжение в 2 раза.

Основные выводы

Некоторые владельцы городских квартир проводят ремонт самостоятельно. В процессе требуется монтаж новой электропроводки. Для проведения этой работы необходимо ориентироваться в основах электрики и уметь определять оптимальные варианты подключения, учитывающие особенности интерьера и предпочтения членов семьи.

Хотя большинства электроприборов в жилых помещениях подключаются параллельно, знания о том, как подключить лампочки последовательно, тоже не помешают. Они помогут, если появится желание устроить дешевую систему освещения в стиле лофт или сэкономить на покупках.

При самостоятельном выполнении работ важно обладать знаниями о видах проводов, кабелей, выключателей, способах их соединения, сферах использования. Если не ни знаний, ни опыта, подключение лампочек лучше доверить специалисту.

Предыдущая

Лампы и светильникиКак сделать плавное включение лампы накаливания

Следующая

Лампы и светильникиХарактеристики, классификация и преимущества энергосберегающих ламп

Системы уличного освещения серии Understanding

Информационный лист уличного освещения — Понимание цепей серии

Примечание. Этот документ является продолжением Понимание ранних схем уличного освещения Задача, с которой столкнулись инженеры при создании первых систем уличного освещения, заключалась в том, чтобы получить необходимый ток для перемещения на большие расстояния без чрезмерных потерь в линии или необходимости использовать проводники непрактично большого диаметра. Ответ заключался в последовательном соединении ламп, последовательном соединении одной лампы с другой, создавая большую петлю. Если для работы каждой лампы по отдельности требуется около 50 вольт, то для цепочки из 40 ламп потребуется 2000 вольт. Требуемая сила тока не будет существенно увеличиваться, поэтому система может работать на основе высокого напряжения и низкой силы тока, требуя гораздо меньших проводников для питания света. Поскольку лампы были соединены гирляндой, при выходе из строя одной лампы отключалась вся цепь. Первоначально эта проблема была решена путем изоляции каждой лампы автотрансформатором. Последовательная цепь будет питать автотрансформатор, а автотрансформатор затем подаст питание на лампу. Если лампа вышла из строя, нагрузка в цепи изменится, но остальные лампы останутся гореть. Некоторые средства регулирования тока в цепи были необходимы, чтобы оставшиеся лампы не получали слишком большое напряжение, поскольку другие лампы выходили из строя и выпадали из цепи.

Решение проблемы вышедшей из строя лампы было решено с помощью регулятора постоянного тока. Как правило, используя систему грузов, магнитов и катушек для постоянной регулировки тока, подаваемого в цепь, регулятор постоянного тока мог компенсировать любое снижение нагрузки при выходе из строя ламп. Кроме того, не требовалось перенастройки, если в цепь добавлялись дополнительные лампы, так как это аналогичным образом компенсировало бы новую нагрузку. Большинство регуляторов работали на 6,6 ампер. Некоторые схемы с более высокой интенсивностью работали при токе 15 и 20 ампер. Подаваемое напряжение будет в диапазоне киловольт, однако напряжение, подаваемое на цепь лампы, будет варьироваться в зависимости от количества работающих ламп в цепи в любой момент времени. Широко использовались четыре типа последовательных цепей. Один из них назывался «разомкнутой петлей». В этой схеме один проводник проходил через весь контур ламп и возвращался к регулятору. Конструкция с открытым контуром была наиболее экономичной, поскольку требовала наименьшего количества проводящего кабеля. На рис. 1 показана базовая схема разомкнутого контура. Регулятор поставляется службой высокого напряжения. Таймеры, фотоконтроль или в некоторых действительно старых системах ручной переключатель, работающий на 110 вольт, активировал масляный переключатель, который питал регулятор. Затем регулятор обеспечивал постоянный ток, обычно 6,6 ампер, и регулировал напряжение в соответствии с количеством ламп, работающих в цепи. На рис. 2 показана схема, называемая «замкнутой петлей». В этой цепи оба проводника от регулятора проходят через всю цепь. Эта конструкция увеличивала стоимость проводки, однако она давала преимущество, заключавшееся в том, что в случае отказа части цепи два проводника можно было шунтировать (соединить перемычкой) вместе до отказа, чтобы остальные лампы продолжали работать. Большинство коммунальных служб использовали комбинацию двух типов, проводя разомкнутый цикл по основным улицам с более короткими замкнутыми циклами, ответвляющимися на боковые улицы. Рисунок 3 иллюстрирует эту комбинацию. Как показано на рис. 4 , изобретатели даже разработали средства для обеспечения освещения с меньшей интенсивностью для переулков, дорожных маяков и подобных целей путем установки автотрансформаторов, которые будут обеспечивать соответствующие напряжения для этих специальных ответвлений. Обычно эти ответвления питаются от последовательной цепи высокого напряжения, работающей при обычном линейном напряжении. Поскольку последовательные цепи представляли собой, по сути, одну большую петлю из ламп, необходимо было разработать технологию, предотвращающую перегорание цепи в случае выхода из строя лампы. Конкретное обсуждение этого аспекта содержится в Understanding Shunts . Типовая лампа накаливания со световым потоком 4000 люмен. Какими бы примитивными они ни казались нам сегодня, хорошо спроектированные последовательные цепи на самом деле давали больше света на потребляемый ватт, чем обычные лампы сетевого напряжения. По мере развития технологий эти схемы перешли от обслуживающих дуговых ламп к лампам накаливания на 6,6 ампера и, в конечном итоге, к ртутным лампам на 6,6 ампер. Многие из этих цепей все еще находятся в эксплуатации сегодня. В Детройте, например, некоторые цепи до сих пор включаются вручную в конце каждого дня на центральной станции. Дополнительные ссылки Лампы накаливания — серийная работа Общие сведения о шунтах, автотрансформаторах и вырезах Преобразование серии уличных фонарей для работы от сети 110 В Сохранение исторических уличных фонарей (Варианты недорогой модернизации последовательных цепей.)

Продолжить изучение нескольких цепей

---

Вернуться к разделу Общие сведения о цепях уличного освещения Страница

Вернуться на страницу уличных фонарей

Вернуться на страницу сигналов

Уличные фонари серии

Wiring Уличные фонари серии

Wiring

Как безопасно подключить Серийная цепь высокого напряжения Уличный фонарь для использования на 110 В

Большинство первых уличных фонарей работали от высоковольтных «последовательных» цепей. Еще до того, как были изобретены индивидуальные фотоэлектрические элементы управления, этот тип схемы позволял управлять большим количеством источников света в районе с помощью одного переключателя или часов. Электрический ток будет проходить через каждую лампу последовательно. Если лампа перегорала, небольшое устройство, называемое диском для вырезания пленки, плавилось, происходило короткое замыкание в розетке, в которой находилась перегоревшая лампа, и цепь оставалась в рабочем состоянии.

Эти уличные фонари были самых разных форм, включая радиальные волны, адмиральские шляпы, жевательные резинки, слезинки, желуди и т. д. Так что на самом деле большинство действительно интересных старых уличных фонарей, которые люди любят собирать и даже восстанавливать, чтобы обеспечить классическое уличное освещение, скорее всего, изначально были уличными фонарями серии высокого напряжения. Эти фонари легко адаптируются к использованию на 110 вольт, однако без адаптации уличный фонарь будет выглядеть в бытовой цепи как короткое замыкание и, вероятно, перегорит предохранитель или отключит автоматический выключатель. Самый простой способ определить, предназначен ли винтажный уличный фонарь для серии высокого напряжения или 110 вольт, — это посмотреть на розетку. В большинстве уличных фонарей серии высокого напряжения используется так называемая розетка «Джонса». Это двухкомпонентное устройство, в котором патрон лампы фактически отсоединяется от розетки, установленной в корпусе светильника. Розетки Jones, запатентованные в 1909 году, до сих пор используются в системах уличного освещения с высоковольтными лампами накаливания. Вот как обычно выглядят розетки Джонса. (Вы можете нажать на изображение, чтобы открыть увеличенное изображение в новом окне.)

Розетка Jones фенольного типа в уличном фонаре с радиальной волной Line Material.

Розетка Джонса керамического типа в уличном фонаре GE «Адмиральская шляпа».

Есть три критических элемента, которые необходимо учитывать при подключении последовательного уличного освещения высокого напряжения. Первое довольно очевидно. Многие из этих огней имеют свои соединения проводников снаружи корпус светильника. Поэтому эти светильники никогда не должны подключаться снаружи, где люди или металлические предметы могут соприкоснуться с внешними наконечниками проводки. В некоторых случаях наконечники могут быть отсоединены от узла розетки, а светильники подключены внутри. Для тех ламп, у которых наконечники не могут быть отсоединены, требуется некоторое суждение о том, где будут использоваться лампы. Когда гнездо Джонса удалено, бранши гнезда сближаются. Это важно в последовательной цепи высокого напряжения, но создает «короткое замыкание» при подключении к 110 вольтам. Патрон лампы всегда должен быть установлен в розетке при каждом включении уличного освещения. Наконец, если вы изучите розетку Джонса, то увидите, что контактные пластины смыкаются друг с другом. Вырез диска из пленки обычно разделяет два лезвия. Когда лампа перегорала, потенциал напряжения на лезвиях приводил к плавлению пленочного материала, эффективно замыкая цепь между двумя контактами. Для использования 110 вольт необходимо вставить какой-либо изолирующий материал, например, кусок пластика, между этими лезвиями перед включением лампы.

Номер детали GE для розеток: 4815866G1 У них также есть код UPC: 662050218189

ОБНОВЛЕНИЕ : Компания GE распродала остатки розеток байонетного типа. Когда я нахожу источники для этих сокетов, я публикую информацию здесь .

Если вы не планируете использовать лампу с цоколем из могула, вам потребуется ввинчивающийся переходник с цоколя из могула на средний. Они доступны за пару долларов в хорошо укомплектованных хозяйственных магазинах и в Интернете. Для ночного освещения я рекомендую использовать 300-эквивалентную лампу CFL, которая отлично смотрится со всеми лампами со стеклянными рефракторами (шарами) и потребляет всего 68 Вт мощности. В то время как я буду использовать лампы накаливания для уличных фонарей с открытым отражателем, таких как радиальные волны, для прерывистого использования, я использую инкапсулированные компактные люминесцентные лампы или «мягкие белые» светодиоды в ситуациях, когда свет используется от заката до рассвета. Для приложений, которые не требуют очень яркого освещения, светодиодные блоки мощностью 100 Вт могут обеспечить хорошее обслуживание. Только не забудьте проверить цветовую температуру. «Холодный белый» может быть немного резким. Эти старые уличные фонари могут стать отличными коллекционными предметами, а также действительно красивыми и экономичными источниками уличного освещения. Проверьте их на наличие повреждений и правильно подключите, прежде чем использовать их, и вы сможете получить отличные «впечатления от освещения». БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО! При восстановлении любого электрического оборудования, пожалуйста, всегда в первую очередь обращайте внимание на безопасность. Информация, представленная здесь, является базовой и предназначена только для иллюстративных целей. Ваше оборудование и условия установки могут потребовать принятия дополнительных мер предосторожности. Поэтому представленный здесь материал не заменяет рекомендации квалифицированного электрика, знакомого с вашим конкретным проектом и условиями окружающей среды. Для получения дополнительной информации о том, как работают последовательные цепи, см. Общие сведения о системах серийного уличного освещения Вернуться на страницу уличных фонарей Вернуться на страницу сигналов

Можно ли подключить лампы последовательно?

Image by John Cutting via Unsplash

Рождественские огни, электрические проекты в школе, огни в старых поездах метро — есть несколько причин, по которым вы можете захотеть соединить их последовательно. Тем не менее, это необычная практика с рядом недостатков, и безопасность должна быть главной задачей при работе с электричеством в доме. Для выполнения любых работ с электричеством рекомендуется всегда обращаться к профессионалам.

Лампы не следует соединять последовательно, если можно этого избежать. Это не обычная практика в электротехнической промышленности, и последовательное подключение ламп может иметь значительные риски для безопасности. При подключении светильника последовательно одна перегоревшая лампочка может остановить работу всей цепи.

Продолжайте читать, чтобы узнать больше о последовательных соединениях в электропроводке.   Любые виды электромонтажных работ никогда не следует рассматривать как работу «сделай сам» при наличии небольших базовых знаний в области электромонтажных работ.

Если вы хотите найти лучший серийный комплект схем, нажмите здесь.

Серийная проводка

Когда вы начали изучать электрические токи в средней школе, тема последовательного и параллельного соединения, вероятно, была первой темой, с которой вы столкнулись.

Однако, поскольку большинство из нас давно покинули класс, вы, вероятно, мало что помните об этой проблеме, поэтому сначала мы рассмотрим несколько основ.

Последовательная цепь означает, что существует единственный путь, по которому электричество движется (источник). Эта цепь обычно состоит из четырех компонентов: провода, переключателя, источника питания (например, батареи) и объекта, который необходимо запитать, например, светильника или вентилятора.

Как в последовательных, так и в параллельных цепях ток протекает через каждую цепь и распределяет напряжение (v) по электрическим компонентам.

Ток — это поток заряда, а заряд — это сила, возникающая при наличии электричества. Ток обычно объясняется как количество зарядов, протекающих по цепи в течение заданного промежутка времени (источник).

Напряжение — это электрическая сила, которая перемещает ток между двумя точками. По закону Ома напряжение равно току и сопротивлению.

Полезная аналогия

Последовательные схемы носят это название, потому что в них каждый компонент соединен последовательно. Напряжение, протекающее по проводу, одинаково в последовательной цепи и падает по мере того, как различные выходные компоненты используют его в цепи.

Для аналогии представьте, что молочник каждый день доставляет 10 галлонов молока по дороге с четырьмя домами. Каждому дому требуется по 3 галлона молока, поэтому, если первые три дома получат достаточное количество молока, то четвертому дому его будет недостаточно.

Если молочник раздает 2,5 галлона на домохозяйство, ни один из них не получит достаточно, и именно так работает последовательная схема — она хороша только в зависимости от источника питания и достаточности тока для адекватного питания всех компонентов.

Последовательная схема является самой простой схемой в электропроводке. Как вы можете видеть из нашей предыдущей аналогии, у него есть несколько явных преимуществ и недостатков, о которых мы поговорим далее.

Изображение от Jarvik Joshi via Unsplash

Преимущества

Несмотря на то, что существует много противников использования последовательной схемы для чего-то другого, кроме рождественских гирлянд, в некоторых ситуациях использование последовательной схемы имеет свои преимущества.

Цепи серии

могут поддерживать большее количество источников питания, особенно для небольших цепей, использующих батареи, что позволяет расширить использование компонентов.

Для обычного мастера последовательные схемы просты для понимания и использования, и они не требуют, чтобы вы были профессионалом, чтобы создать собственную схему или изменить ее для своих конкретных нужд.

Последовательные цепи также относительно безопаснее, чем параллельные, так как вероятность их перегрева минимальна. Это особенно выгодно, если они используются рядом с легковоспламеняющимися предметами, такими как деревья — еще одна причина, по которой рождественские гирлянды подключаются последовательно, поскольку мы обычно ожидаем, что они будут гореть в течение более длительного времени.

Наконец, последовательные цепи дешевле в установке. С менее сложными и дорогими компонентами они вполне рентабельны.

Недостатки

Поскольку в последовательной цепи электрический ток передается по проводу, он распределяется неравномерно, а компоненты, требующие питания, не получают достаточного количества заряда.

Из-за того, что ток проходит через один провод в последовательной цепи, он не идеален для подключения традиционного освещения, особенно с более слабым источником питания. Добавление источников света в систему также приведет к снижению напряжения, и, таким образом, все источники света в ряду станут более тусклыми.

Существенным недостатком является то, что любой разрыв в протекании тока последовательной цепи приведет к выходу из строя всей серии. Таким образом, если светильники во всем доме подключены последовательно, одна неисправность отключит источник питания для каждого светильника в доме.

Перегоревшая лампочка может вызвать еще один потенциальный сбой в системе. Если в серии перестанет работать одна лампочка, вся система выйдет из строя, пока лампочка не будет найдена и заменена (источник).

Многие старые рождественские гирлянды, соединенные последовательно, доставляли владельцам часы агонии, чтобы найти и заменить одну крошечную лампочку среди десятков других. Представьте себе, что вам нужно проверять каждую лампочку в вашем доме каждый раз, когда возникает проблема с предохранителем — это не идеально.

Когда использовать последовательное соединение

Однако в некоторых местах можно использовать последовательное соединение. Примером этого являются старые вагоны метро, ​​которые работают от 600 вольт, что является высоким напряжением, которое не поддерживается обычными лампами массового производства.

Так как в свое время не было лампочек, поддерживающих это напряжение, вместо них используют серию из 5 лампочек с напряжением 120 каждая, и в подполье моментально появился свет.

Второй пример — старые уличные фонари, которые раньше питались последовательно из-за простоты использования более длинных и тонких нитей накала для обеспечения питания.

По той же причине в светофорах взлетно-посадочных полос аэропортов до сих пор используется та же система с некоторыми адаптациями, включая использование трансформатора для продолжения цепи в случае перегорания лампочки.

Несмотря на то, что в этих двух случаях использование последовательного соединения имеет определенные преимущества, для дома оно не будет идеальным, если вы не используете одно последовательное соединение на комнату.

Image by Science in HD via Unsplash

Параллельное подключение

Когда вы подключаете что-либо по параллельной схеме, в ней используются те же компоненты, что и при последовательной схеме.

Существенное различие между ними состоит в том, что в параллельных цепях не используется один непрерывный провод или нить накала. Вместо этого провод под напряжением и нейтральный провод проходят одновременно, и каждый компонент подключается отдельно к проводам, идущим от источника питания.

Это один из примеров параллельных цепей, но есть и более сложные, в которых используется более двух проводов для управления и стабилизации потока электричества.

Продолжая нашу аналогию с молочником, в этом случае каждый раз, когда молочник доставляет молоко в один дом, он возвращается на ферму после каждой остановки, чтобы по существу «пополнить запасы» и убедиться, что у него достаточно молока для всех.

Во всей бытовой и промышленной электропроводке используется параллельная проводка в той или иной форме благодаря ее многочисленным преимуществам и гибкости использования.

Преимущества

При параллельном подключении компоненты обычно более стабильны. Таким образом, в случае освещения, если лампочка перегорает или перестает работать, это не влияет на цепь, и все источники света продолжают функционировать как обычно (источник).

Существует также больший контроль потока мощности, что позволяет светильникам, использующим систему параллельной проводки, включаться и выключаться индивидуально и даже изменять поток тока, который идет к ним, что позволяет устанавливать диммеры.

Если вы подключите больше ламп к параллельной проводке, это не повлияет на напряжение, и все лампы останутся такими же яркими, как и раньше.

Как правило, параллельная проводка является отраслевым стандартом, поскольку она более безопасна и надежна в долгосрочной перспективе.

Недостатки

Поскольку параллельная проводка обычно использует две линии, для них требуется больше проводки по всей цепи. Эта дополнительная проводка увеличивает стоимость системы, особенно при проводке всего дома.

Провода, используемые для параллельных систем, как правило, дороже, чем более тонкие и длинные провода, используемые в последовательном соединении.

Хотя добавление параллельной проводки не увеличивает нагрузку на напряжение, оно требует большего использования тока.

Параллельное соединение не должно использоваться электриком-любителем. Из-за сложности системы всю параллельную проводку должен устанавливать только лицензированный специалист.

Когда следует использовать параллельные соединения

Параллельные соединения используются во многих случаях в нашей повседневной жизни, и наиболее часто это касается освещения. Он используется как в бытовой, так и в промышленной электропроводке из-за безопасности и надежности.

Более внешним примером параллельной проводки являются удлинители. В этом случае удлинитель служит источником питания, и каждый подключенный к нему предмет получает одинаковое количество напряжения для питания компонента.

Другая электроника также использует параллельную проводку, например, домашние развлекательные системы с несколькими динамиками. Динамики подключены с помощью системы параллельной проводки, что позволяет синхронно использовать их во всем пространстве.

Поскольку параллельные цепи могут поддерживать несколько компонентов, включая свет, вам может быть интересно узнать, сколько может выдержать система. Если вы хотите узнать больше об этом, вы можете прочитать «Сколько ламп я могу подключить к одному выключателю?»

Использование параллельных цепей не ограничивается использованием внутри помещений. Они также используются в автомобилях, уличных фонарях, кораблях и самолетах.

Проконсультируйтесь с электриком

Статья, подобная этой, не может охватывать все случаи и коды, действующие во всех странах и во всех местных муниципалитетах.

По этой причине, а также в целях безопасности вас, вашей семьи и вашего дома, перед любыми электромонтажными работами лучше проконсультироваться с местным электриком.

Когда речь идет об электричестве, немного знаний может быть смертельным, и не стоит рисковать только для того, чтобы сэкономить немного денег.

Заключительные мысли

Любые электромонтажные работы никогда не следует рассматривать как работу «сделай сам» при наличии небольших базовых знаний в области электромонтажных работ. Всегда рекомендуется обращаться к профессионалам. Параллельные цепи уже давно являются нормой в современном использовании электроэнергии из-за их безопасности, надежности и гибкости. Хотя вы можете подключить освещение в своем доме с помощью последовательных цепей, это не самый безопасный и надежный способ выполнения этой задачи.

Преимущество этого варианта в том, что он более экономичен и удобен для пользователя, однако потенциальные риски последовательного подключения намного перевешивают преимущества, особенно в жилых помещениях.
