Схема подключения инфракрасного теплого пола + фото и видео

Краткое содержание

• 1 Что представляет собой инфракрасный теплый пол?
• 2 Укладка и подключение напольного отопления пленочного типа
• 3 Подготовка основания
• 4 Расчет напольного отопления
• 5 Устройство напольного отопления
• 6 Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

• нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы; Правильное подключение инфракрасного теплого пола в комнате с мебелью
• площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
• перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
• первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

• Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга. Устройство греющей плёнки
• Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
• Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
• Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
• Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно. В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу
• Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
• Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
• Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки. Инструкция по монтажу нагревательной пленки
• Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
• После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.
[ads-pc-2][ads-mob-2]

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как подключить и смонтировать инфракрасную пленку, в этой статье

Инфракрасный теплый пол представляет особой одну из современных популярных разновидностей теплого пола электрического типа. При использовании этой разновидности теплого электрического пола для обогрева помещения применяются пленочные обогреватели (лента, маты), для изготовления которых применяют специальную карбоновую основу. Устройство инфракрасного пленочного обогревателя подразумевает наличие в его конструкции медных проводников, которые отвечают за общий нагрев. Несмотря на всю кажущуюся сложность, подключение и монтаж пленочного теплого пола возможны своими руками. Необходимо лишь четко следовать инструкции по установке и быть предельно внимательным во всех нюансах.

​

Предварительная подготовка перед началом подключения

Прежде чем рассматривать непосредственно этап подключения электрического теплого пола, необходимо разобраться с теорией.

Прежде чем приступать к установке теплых полов пленочного типа необходимо определится с площадью, которую будут покрывать обогревательные маты. Следует понимать, что установка мебели и других крупногабаритных предметов на пленочные полы нецелесообразна, а иногда и небезопасна. Сам теплый пол без труда выдержит данное давление, но что он будет обогревать? И в этом случае необходимо будет предусмотреть возможность вентиляции обогреваемой поверхности.

Вторым шагом необходимо определится с требуемой мощностью. Рассмотрим вариант использования инфракрасной пленки STEM STANDARD KXT 305. Например, вам необходимо обогревать помещение площадью 20 м2. Как заявлено в технических характеристиках рассматриваемой пленки, максимальная мощность потребления составляет 220 Вт/м2. Таким образом, максимальная мощность, требуемая для обогрева помещения, будет составлять 220х20=4400 Вт или 4,4 кВт. Но важно понимать, что это максимальная мощность, которой вероятнее всего вы никогда и не воспользуетесь. Среднее энергопотребление данной пленки составляет от 30 Вт/м2. В любом случае, помощь в определении потребляемой мощности окажет продавец-консультант при покупке теплого пола. Итак, для установки инфракрасного теплого пола вам потребуется следующий набор инструментов и материалов:

• непосредственно, сам комплект пленочного пола;
• температурный датчик и терморегулятор;
• теплоизоляционный материал с фольгированным покрытием;
• двусторонний скотч;
• канцелярский нож;
• плоскогубцы;
• паяльник.

Подключение отдельных элементов теплого пола

Перед началом работы следует при помощи скрепок, мебельных гвоздей или скотча зафиксировать инфракрасную пленку к черновому основанию. Делается это для того, чтобы она не «съезжала» в процессе монтажа. Процедура фиксации выполняется обязательно через прозрачный ободок пленки, расположенный по самому краю.

Технологии установки требует максимально ровной поверхности для укладки пленочных матов. Но в местах подключения выходных контактов инфракрасного пола невольно появляются утолщения. Чтобы соблюсти все требования процесса укладки в районе расположения этих утолщений в теплоизоляционном материале следует вырезать небольшие технологические полости.

Монтаж датчика температур выполняется между нагревательной пленкой и теплоизоляционным материалом. Датчик следует устанавливать на максимально близком расстоянии от терморегулятора. При этом, как советует профессионалы, провод соединяющий терморегулятор и датчик, имеет смысл уложить в гофру. Концы гофрированного изолятора во избежание попадания влаги при выполнении цементной стяжки необходимо герметизировать при помощи жидкого пластика или изоляционной ленты.

Монтаж пленочного теплого пола

Перед процедурой монтажа обязательно изучите инструкцию по установке, которая входит в комплект поставки.

В самом начале установки следует подготовить черновое основание. Его поверхность необходимо очистить от пыли и загрязнений и выровнять. Необходимо удалить все выступы и углубления. Особое внимание следует уделить горизонтальной черновой поверхности — отклонение от горизонтальности 3 мм и более на 2 м2 недопустимо. На такую поверхность укладывать пленочный пол нельзя. В этом случае поверхность пола требуется выровнять при помощи наливных полов, цементной стяжки или других материалов.

Для установки терморегулятора следует подготовить технологическое отверстие. Необходимо сделать вертикальную штробу от пола до непосредственного места установки, в ней будет пролегать монтажный провод.

Схема, в соответствии с которой осуществляется подключение теплого пола, представлена в инструкции. Инфракрасная пленка укладывается по направлению к стене, которую вы выбрали для монтажа регулятора. Подобный метод укладки позволяет снизить общую длину проводов. При укладке необходимо соблюдать отступ 10-20 см от стен. Если в комнате, где вы осуществляете монтаж, имеются мощные нагреватели типа котла, печи или камина, то между ними и инфракрасной пленкой необходимо выполнить отступ не менее 1 м. Пленочные маты укладываются медными элементами вниз.

Допускается при необходимости разрезать инфракрасные пленочные маты. Линия реза не должна пересекать карбоновые элементы пленки, она должна проходить только по светлым местам. Укладывать пленку на пол допускается только встык. Никаких нахлестов быть не должно. После укладки все стыки следует проклеить скотчем. На этапе укладки места соединения пленки с проводами не проклеиваются.

Открытые участки и места отреза инфракрасного теплого пола изолируются в обязательном порядке. В качестве изолятора можно использовать битумную пленочную изоляцию. Достаточно отрезать кусок изоляции необходимого размера и заклеить им медные элементы с обеих сторон.

Далее необходимо взять металлические зажимы и подключить их к неизолированным медным отрезкам. Одну из сторон зажима требуется установить между нагревательной пленкой и медной полоской. Не допускается просто устанавливать контакт сверху и снизу, поскольку это может привести к порче инфракрасной пленки.

К зажимам необходимо подключить провода. При установке теплых полов выполняется параллельное подключение. В этом случае правые стороны соединяются с правыми, левые с левыми. Для удобства используйте провода двух разных цветов. Удалите изоляцию с конца провода, конец провода установите в отверстие зажима, после этого с усилием скрепите соединение при помощи плоскогубцев. Полученные соединения заизолируйте при помощи битумной изоляции и зафиксируйте скотчем.

От инфракрасного пленочного теплого пола провода идут к стене по поверхности пола. Лучше прокладывать их вдоль плинтусов. Такой подход обезопасит их от излишнего давления напольного покрытия. В материале теплоизоляции вырежьте углубление под провода. В данное углубление просуньте провод и зафиксируйте его с помощью скотча. Проводите провода от одного пленочного мата к другому, после этого — к месту монтажа регулятора температуры.

Температурный датчик требуется монтировать под инфракрасной пленкой в середине второй секции. Для датчика и проводов требуется вырезать углубление.

Завершительный этап установки

На заключительном этапе вам необходимо подключить пленочный теплый пол к источнику электроэнергии и выполнить тестовый запуск. Чтобы убедится в работоспособности теплого пола, воспользуйтесь переносным ИК-датчиком, чтобы определить температуру.

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

• Как устроена ИК система?
• Выбор компонентов системы
  • Варианты пленки
  • Расчет необходимого количества
  • Термостат для контроля температуры
• Монтаж инфракрасного теплого пола
  • Приобретение материалов и инструментов
  • Подготовка основания 90 пленка
  90 Схема подключения системы
  • Монтаж устройства управления
  • Пробный запуск ИК системы
• Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты — высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса изменяется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

• Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
• Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
• Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т. к. меньше всего влияет на высоту потолков в оборудованные помещения

Инфракрасная пленка укладывается на деревянные поверхности без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

2 Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

• твердые — в них пленка полностью покрыта углеродным материалом;
• полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцеванием на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

• 80% площади — в качестве основного обогрева;
• 40-50% площади — как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

1. Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полоски нельзя

2 этап: Край панели, расположенный с неприсоединяемой стороны, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электроподключения

Укладка инфракрасного пола по всей площади

3

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

• болгарка, оснащенная каменным диском;
• перфоратор;
• нож или ножницы;
• плоскогубцы или пассатижи;
• Миксер строительный;
• зубчатый шпатель;
• широкая кисть;
• Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

• Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
• Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

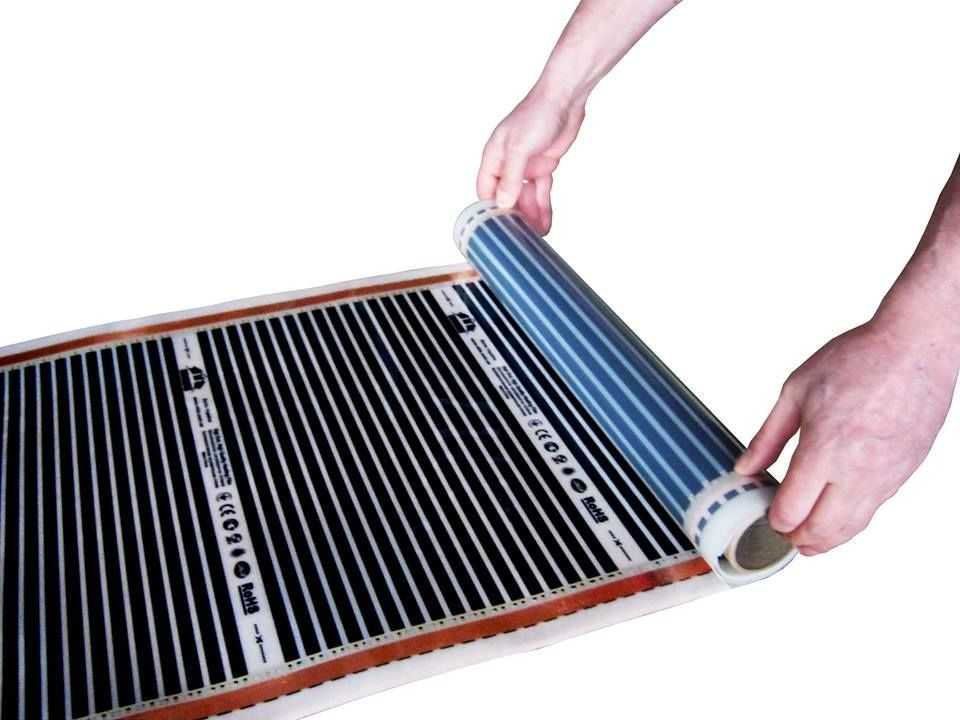

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных пунктирной линией на пленке. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к шине от нее немного отделяется полимерная пленка

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую – после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжатия пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда входит в комплект системы.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

• наружный — при котором устройство крепится непосредственно к поверхности стены;
• скрытая — предполагает создание углубления, в котором будет скрыто устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:

Установка датчика и термостата:

Думаете об установке инфракрасной напольной системы, но не знаете, с чего начать? Или у вас есть опыт установки таких систем и вы можете дать дельный совет нашим читателям? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в блоке ниже.

что это, как работает, инфракрасная пленка

В доме всегда должна поддерживаться комфортная температура воздуха. Часто для этой цели устанавливают теплый пол. Не всегда есть возможность установить электрическое или водяное отопление. Прекрасная альтернатива – полы с инфракрасным пленочным подогревом.

Краткий обзор

• 1 Что такое инфракрасный пленочный теплый пол?
• 2 Принцип работы
• 3 Виды пленок и их характеристики
• 4 Популярные производители
• 5 Преимущества инфракрасных полов
• 6 Недостатки инфракрасных полов
• 7 Где применяют пленочные системы Что такое инфракрасная пленка

  теплые полы

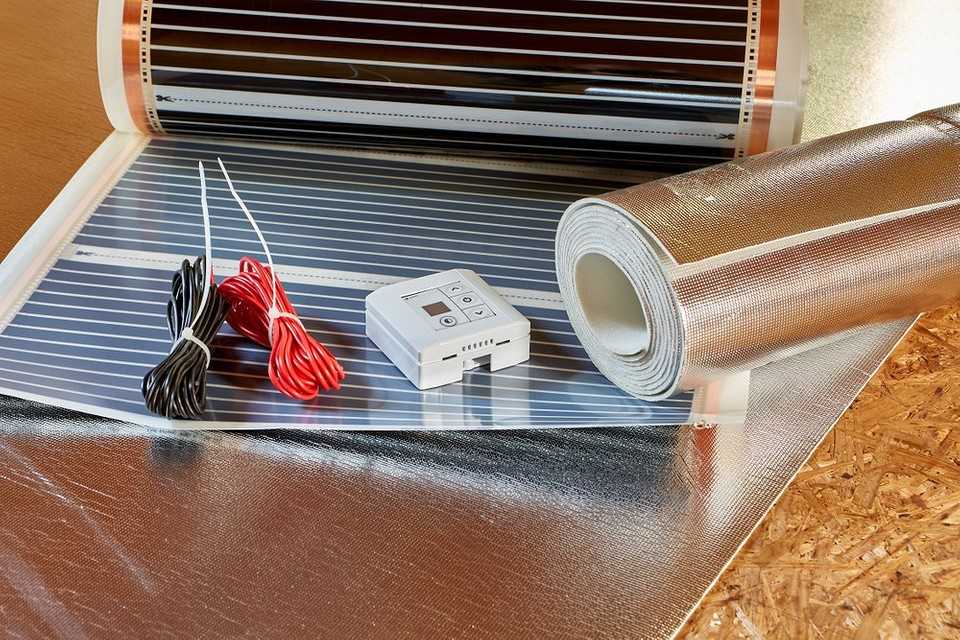

  Инфракрасное пленочное покрытие представляет собой рулонный материал. Это карбонатная паста, запечатанная в полиэфирную или полипропиленовую пленку. По краям устанавливаются специальные токопроводящие стержни. Чаще всего это полоски из серебра и меди. Именно через них передается электрический ток. После прохождения через углерод выделяется тепло.

  Токопроводящие полосы собраны в секции, между каждой из которых имеется разделительная полоса. Это позволяет легко резать материал. Преимущество этой системы в том, что при выходе из строя одной полосы все остальные продолжат работать.

  СОВЕТ. Ширина одного рулона комплекта пленочного теплого пола может варьироваться от 50 см до 1 м. Толщина пленки от 0,2 до 2 мм.

  Пленочные виды полов безопасны для здоровья человека. Инфракрасный теплый пол не образует электромагнитных волн. За счет обогрева мебели температура воздуха в помещении ниже, но вполне комфортна. При нагревании предметов нет движения воздуха, поэтому пыль не поднимается. Это минимизирует риск развития аллергической реакции. Этот тип напольного покрытия абсолютно нейтрален. Не создает шума, химического и механического воздействия.

  Принцип работы

  Когда вы включаете инфракрасный углеродный пол, ток проходит через радиоуглеродные полосы. Такой пленочный пол состоит из двух слоев. В первом находится пленка, а во втором размещаются нагревательные элементы. Чаще всего это наноуглеродная паста. Наносится на пленку в виде ровных или изогнутых полос. Пол с плоскими полосами нагревательных элементов будет стоить дороже.

  При включении покрытие нагревается равномерно. В первую очередь нагревается не воздух, а предметы в помещении. Эффективность этого вида отопления зависит от правильной планировки помещения. При неправильном оформлении помещения возможен перегрев мебели и стен.

  Принцип работы инфракрасных волн можно сравнить с действием ионизатора воздуха, который устраняет неприятные запахи и бактерии.

  Типы пленок и их характеристики

  Большинство инфракрасных пленок имеют одинаковый принцип действия. Однако разные виды пленочного покрытия предназначены для разных типов помещений. В зависимости от максимальной температуры нагрева различают следующие разновидности напольного покрытия:

  • высокотемпературная инфракрасная пленка;
  • низкотемпературный;
  • универсальный.

  Высокотемпературные виды инфракрасного теплого пола отлично подходят для укладки под плитку. Максимальная температура нагрева 50°С.

  Низкотемпературные инфракрасные напольные покрытия можно комбинировать с ламинатом, линолеумом и другими термочувствительными напольными покрытиями. При этом система нагревается до 27°C.

  Также есть ряд универсальных систем, которые можно комбинировать с любым напольным покрытием. Они наиболее популярны, ведь покупателю не нужно беспокоиться о совместимости покрытий.

  Второй вариант классификации — по типу нагревательного элемента. Есть несколько видов:

  • карбон;
  • биметалл.

  При выборе теплого пола также следует обращать внимание на показатель удельной мощности. По этой характеристике выделяют 3 основных типа инфракрасных пленок:

  • слабая — 130-160 Вт/м²;
  • Средняя — 170 и до 220 Вт/м²;
  • Высокая — свыше 220 Вт/м².

  Пленка низкой мощности используется в небольших помещениях. Лучше всего сочетается с легкими напольными покрытиями. Средние мощности используются в помещениях среднего размера. Отличный вариант для плитки и керамогранита. Мощные фольги устанавливаются в больших помещениях. Например, это может быть сауна или мастерская.

  Популярные производители

  Существует множество различных производителей инфракрасных пленочных теплых полов. Некоторые из самых популярных включают в себя:

  • Деви;
  • Хемштедт;
  • Нексанс;
  • Электролюкс;
  • Тепло плюс;
  • Теплолюкс;
  • Термо;
  • РексВа.

  Довольно популярны южнокорейские компании Seggy Century Co, Geosung Ark, Sam Muyung Tech. Особенность этих компаний в том, что они дают 50-летнюю гарантию на всю свою продукцию.

  Преимущества инфракрасных полов

  Основным преимуществом инфракрасных полов является их долгий срок службы. Другие преимущества включают в себя следующие особенности:

  • Нет необходимости создавать бетонную стяжку для установки;
  • установка за несколько часов;
  • совместимость практически со всеми типами напольных покрытий;
  • минимальная толщина пленки, не влияющая на расчетную толщину отделки пола;
  • малоинерционность нагрева;
  • возможность использования в офисах, спортзалах и общественных местах;
  • равномерный обогрев помещения;
  • Возможность подключения к системе «Умный дом»;
  • минимальная потребляемая мощность;
  • не оказывает отрицательного воздействия на здоровье человека.

  В помещении с таким отоплением воздух не пересыхает, поддерживается комфортный уровень влажности. Процесс монтажа и демонтажа прост. При необходимости пол можно демонтировать, а пленку использовать в другом помещении.

  Недостатки инфракрасных полов

  Пленочные полы имеют большое количество скрытых контактов. Перед монтажом напольного покрытия необходимо проверить работоспособность установленной системы.

  К другим недостаткам инфракрасных полов относятся следующие особенности:

  • Работа от сети 220В;
  • нецелесообразно использовать такую ​​систему отопления в качестве основной;
  • места размещения инфракрасных обогревателей не должны перекрываться оборудованием или мебелью;
  • необходимость создания промежуточного слоя с повышенной прочностью при укладке мягкого напольного покрытия.

  Работа от сети — потенциально опасный фактор. Несмотря на то, что есть заземление, а также система автоматического отключения, есть риск поражения электрическим током.

  ССЫЛКА . Инфракрасный пол не такой экономичный, как водяной.

  Особенно большой разрыв в стоимости отопления получается, если для работы водяного пола используется природный газ. Этот источник отопления рекомендуется в качестве дополнительного источника.

  Перед укладкой мягкого напольного покрытия необходимо создать дополнительный сплошной слой. Для этого можно использовать фанеру, ДВП и ДСП. Создание дополнительного покрытия не только повышает долговечность, но и увеличивает финансовые затраты.

  Все недостатки такого пола можно устранить при правильном планировании, грамотных расчетах и ​​монтаже.

  Где использовать пленочные системы

  Инфракрасные пленочные напольные покрытия имеют широкий спектр применения. Такой материал используется в качестве основного или дополнительного отопления:

  • жилые помещения;
  • общественные здания;
  • промышленные здания;
  • сельскохозяйственные постройки.

  Часто инфракрасная пленка используется для дополнительного обогрева квартиры или дома. Его можно комбинировать с любым напольным покрытием. В качестве основного источника тепла такую ​​систему используют в помещениях, где отсутствует стационарное отопление или на период между сезонами.

  Этот тип напольного отопления можно использовать как временное или аварийное отопление.

  ФОН. Пленка может быть установлена ​​не только на горизонтальные, но и на вертикальные или наклонные поверхности.

  При необходимости этот материал можно легко демонтировать и перенести в другое место. Если площадь демонтажа небольшая, это займет несколько минут.

  Инфракрасный пленочный пол – отличный вариант для обогрева общественного или производственного помещения. Можно использовать для дополнительного отопления:

  • детский сад;
  • гостиница;
  • больница;
  • школа;
  • спортивный зал.

  Подключив специальный пульт управления, можно одновременно контролировать температуру в разных помещениях. Такие системы обогрева рекомендуются для использования в тепличных хозяйствах и животноводческих хозяйствах. Часто для обогрева зимнего сада или теплицы используют инфракрасную пленку. Это также отличный вариант для птицефабрик или свиноферм.

  С инфракрасным пленочным полом можно хорошо обогреть небольшое помещение и поддерживать оптимальную температуру в большом помещении. Это хорошая альтернатива водяному полу или обычным обогревателям.

  Статьи по теме:

  Углеродный теплый пол — инструкция по установке своими руками

  Карбоновый пол — это инновационный тип системы электрического обогрева. Нагревательными элементами в нем являются проводники, созданные на основе углеродного волокна. Токопроводящие конструкции размещаются под различными типами напольных покрытий и являются источниками полезного инфракрасного излучения. В этой статье мы рассмотрим, что такое карбоновый теплый пол, а также как установить два разных вида этой системы: стержневые и пленочные ТЭНы.

  • Стержень
  • Пленка

  Стержень

  Настил из углеродного стержня выполнен в виде конструкции на основе токопроводящих стержней из композиционного материала. В состав материала входит аморфная форма углерода, также присутствуют графит и серебро. На фото отдельный стержень:

  Стержни инфракрасного пола соединены параллельно. Соединение осуществляется медным многожильным проводом в термостойкой оболочке. Собранная конструкция имеет вид проволочного мата, который расстилается на подготовленное основание под настил.

  Схема соединения элементов:

  Тип собираемого мата:

  Карбоновый теплый пол в стержневом исполнении имеет ряд особенностей, определяющих его преимущества перед другими системами:

  • легкость нагревательных элементов, за счет чего отопление не нагружает перекрытия здания;
  • высокая коррозионная стойкость, обеспечивающая эффективность обогрева в течение всего периода эксплуатации здания;
  • повышенная пожарная безопасность за счет применения негорючих материалов;
  • возможность использования в помещениях с повышенной влажностью;
  • возможность установки практически любого типа напольного покрытия;
  • высокая надежность – при выходе из строя одного или нескольких стержней (что само по себе маловероятно) система не теряет работоспособности;
  • уникальный эффект саморегулирования нагрузки, определяемый свойством используемого токопроводящего материала.

  Саморегуляция заключается в том, что используемый углеродный композит увеличивает электрическое сопротивление при повышении температуры, в отличие от металлических проводников. Это свойство предотвращает перегрев нагревательных элементов даже в условиях плохого отвода тепла (например, когда часть обогреваемого пола закрыта стоящей мебелью).

  Единственным свойством стержневой системы, которое условно можно отнести к недостаткам, является то, что данная конструкция должна укладываться в тонкую стяжку или слой клея под плитку.

  Технические характеристики стержневых нагревательных элементов:

  Монтаж стержневого инфракрасного теплого пола начинается с укладки теплоизоляционной подложки на предварительно подготовленную поверхность. В качестве подложки используется двухслойный материал, состоящий из слоя вспененного утеплителя и теплоотражающей лавсановой пленки. Такая процедура позволит более рационально использовать электроэнергию при обогреве помещения. На следующем этапе раскладывают маты, как показано на фото ниже:

  В комплект системы должна входить инструкция по подключению, согласно которой необходимо производить все электрические соединения. После выполнения этих операций наступает очередь залить стержни слоем стяжки или плиточного клея. Желательно ограничить толщину стяжки двумя-тремя сантиметрами. Электричество производится после полного высыхания слоя стяжки или клея.

  Схема укладки плитки и ламината:

  Инструкция по сборке инфракрасного стержневого пола своими руками представлена ​​на видео:

  Укладка карбоновых стержней

  Помимо вышеперечисленных плиток, монтаж стержневого теплого пола может осуществляться под ламинат, под линолеум, а также под доску.

  Пленка

  Углеродный пленочный теплый пол содержит два слоя плотной термостойкой полимерной пленки, между которыми расположены углеграфитовые токопроводящие дорожки. Углеродный токопроводящий слой наносится с помощью высокотехнологичного нано-напыления. Плотно скрепленные слои полиэстера предотвращают попадание влаги на проводники и электрические контакты. Особый состав полимера обеспечивает высокую механическую прочность конструкции. Температура плавления пленки 120°С. На фото внешний вид пленочного варианта системы теплый пол:

  Инфракрасная карбоновая пленка обладает всеми основными преимуществами, присущими стержневому аналогу, но имеет некоторые особенности:

  1. При укладке пленочного пола не заполняется цементной стяжкой или плиточным клеем, что ограничивает ее применение для монтажа под плитка. В каждом случае необходимо следовать инструкциям производителя.
  2. Монтаж пленки быстрее и проще, чем стержней, при необходимости ее можно так же быстро снять.
  3. Толщина пленки меньше толщины мата сердцевины, что в некоторых случаях может сыграть решающую роль при выборе дизайна.

  В соответствии с рекомендациями производителей, для обогрева помещения достаточно около 70% его площади застелить теплым полом. Определив площадь покрытия, нужно рассчитать метраж материала. Для этого нужно знать, какова пропускная способность выбранного обогревателя. О том, как рассчитать мощность теплого пола, мы рассказали в отдельной статье.

  Монтаж пленочного теплого пола довольно простой. Перед укладкой пленки на предварительно подготовленную гладкую поверхность укладывается слой теплоотражающей подложки. Сверху аккуратно уложена пленка. Далее в соответствии с прилагаемой инструкцией подключаются электрические контакты. Затем можно приступать к напольному покрытию.

  Инструкция по монтажу инфракрасной карбоновой пленки показана на видео:

  Правила монтажа пленочного покрытия

  Технические характеристики, которыми обладает стержневой и пленочный инфракрасный пол, определяют широкий спектр его применения. Такие системы используются для обогрева жилых помещений, санузлов, санузлов.
