Унитаз является основным элементом туалета в квартире или загородном доме, который обеспечивает отправление естественных надобностей. Вне зависимости от модели сантехнического прибора, на качество его работы напрямую влияет сливной механизм для унитаза.

Общая информация

По ходу обустройства санузла современный пользователь сталкивается с проблематикой громадного ассортимента моделей сантехнических приборов. Приходится учитывать материал их изготовления, стилистику оформления, размеры и пр. При этом важно понимать, что внешняя красота не всегда подкреплена функциональной надежностью.

Поэтому качество такой детали, как сифон для унитаза, тяжело переоценить.

Несмотря на широкое конструктивное разнообразие гигиенических приборов, принцип слива воды внутри них практически идентичен. Это существенно облегчает обслуживание и ремонт начинки для унитаза. Неполадки с водоподачей обычно указывают на проблемы сливного механизма. Следует держать во внимании, что именно этот узел сантехнического прибора ломается чаще всего. Поэтому при выборе унитаза важно обращать внимание на его качество и долговечность.

Разновидности сливных механизмов

Бачок для слива воды есть в конструкции любого унитаза, и представляет собой емкость с 2-3 технологическими отверстиями. Через них вода поступает в бачок или сливается из него. Сверху емкость закрыта крышкой, что повышает декоративность всего устройства. Процесс работы механизма слива для бачка унитаза с кнопкой не отличается большой сложностью. Вода на первой стадии поступает в емкость и находится там до тех пор, пока не будет нажата кнопка на бачке.

Это происходит в основном через прикладывание механического усилия, после чего определенный объем воды выливается в чашу. Ее поток смывает нечистоты, удаляя их в канализационную трубу.

Что касается внутреннего устройства сливного бачка, то там тоже нет ничего оригинального или сложного. Состоит этот механизм из пары элементов. Задачей первого из них является подача и перекрывание воды из общей трубы, что позволяет заполнить пустой бак необходимым количеством жидкости. Второе приспособление отвечает за выливание содержимого бачка внутрь чаши после нажатия кнопки. Читайте также: «Какой унитаз выбрать – виды, различия, преимущества и недостатки».

Классификация сливных бачков по типу материала:

Керамические (фаянсовые). Отличаются надежностью и дешевизной. Классические бюджетные варианты, которые наиболее распространены в жилищах.

Металлические. Уступая по декоративности керамическому варианту, они превосходят его в плане прочности и долговечности.
Пластиковые (полиэтиленовые). Главное достоинство пластиковых сливных бачков заключается в их небольшом весе и простой установке.

В зависимости от способа крепления и точки расположения, сливные бачки делятся на 2 группы:

Низкорасположенные. Помещаются непосредственно на унитазной чаше.
Высокорасположенные. Прикрепляются к задней стене или внутри инсталляционной ниши. Высокорасположенные емкости входят в конструкцию раздельных унитазов. Изделия данного типа особенны тем, что их бачок и чаша разделены. Для коммутации двух частей используется сливная труба, по которой и двигается вода. Мощность подачи воды для слива зависит от высоты расположения накопительного бака. Читайте также: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе».

В плане эстетичности раздельные модификации проигрывают совмещенным моделям, т. к. отдельно висящая емкость смотрится не очень красиво. Однако если применяется инсталляция унитаза, то именно такие конструкции рекомендуется приобретать для установки. В большинстве стандартных ситуаций сливной бачок размещен на краю унитазной чаши. Такие приборы имеют более компактный и эстетичный вид.

Способы водоподачи унитазов

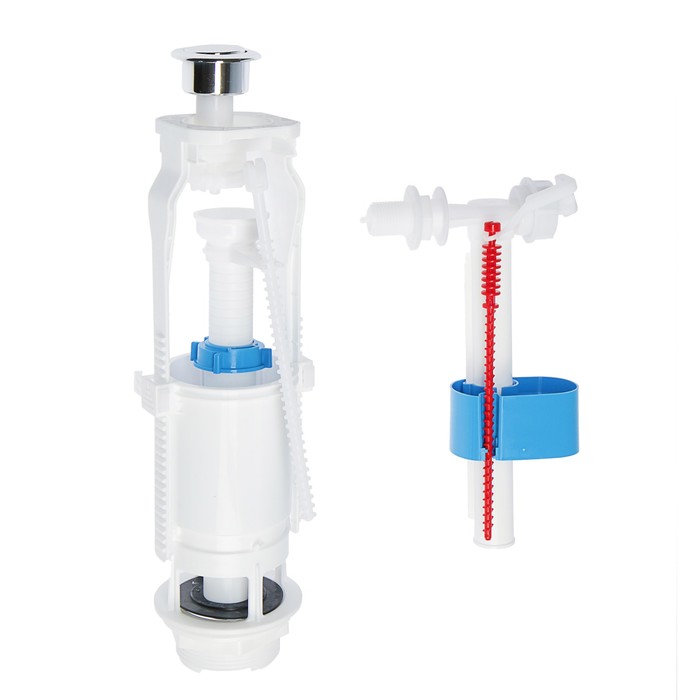

В состав системы слива унитаза с кнопкой входят следующие детали:

Поплавковый клапан (задвижка).

Поплавок (обычно из пластика).
Рычаги.

Вода внутрь емкости поступает через боковое отверстие в корпусе. Оно может находиться справа, слева либо снизу. Если подача осуществляется справа или слева, поплавок устанавливают на конце горизонтального рычага: данный элемент коммутируется с вентилем шарового крана. Когда отверстие для заполнения бака расположено на дне, поплавок крепят на вертикальный шток. Это приспособление помещено внутри подводящей трубы.

Алгоритм функционирования сливного бака водой не сдержит никаких сложностей. После того как воды будет слита и емкость опустошена, поплавок вместе с уровнем воды опустится на дно. Его движение вниз провоцирует активизацию клапан задвижки на водопроводе, что обеспечивает заполнения накопителя. Когда вода вновь начинает поступать, вместе с увеличением ее уровня начинается движение поплавка в обратном направлении. После достижения высшей точки подача воды будет прекращена.

Сутью работы сливной системы для унитаза являются элементарные законы физики. Входящие в состав начинки элементы не нуждаются в питании электричеством, что заметно увеличивает их экономичность и надежность. Типичными неисправностями выступает недостаток или преизбыток воды в бачке. Проблемы этого рода устраняются через регулировку поплавка, что позволяет добиться оптимального уровня заполнения накопительной емкости водой. Также бывают случаи, когда рычаг ломается, после чего спусковой механизм для унитаза подлежит полной замене.

Какие бывают механизмы слива

Все, что необходимо сделать для смыва унитаза после посещения туалета – нажать кнопку на бачке. Далее весь механизм работает самостоятельно: открывается задвижка спуска воды посредством сливного клапана. После этого содержимое бачка вытекает в чашу, смывая своим потоком все фекалии и нечистоты.

Механизм слива для унитаза может активизироваться несколькими способами:

Через нажатие на кнопку.
Упором на рычаг.
Дерганьем за цепочку.

Конфигурация и оформление сливного бачка бывает разной. Типичные емкости стандартно обладают объемом 6 и 4 л, оснащаясь отверстиями для поступления воды типовых диаметров. Механизмы сифонов для бачка унитаза представлены в нескольких разновидностях. Устанавливаются они достаточно просто, поэтому при поломке внутреннего блока его можно без проблем заменить. Читайте также: «Устройство унитаза – что обязательно нужно знать».

Простейшей разновидностью сливных сифонов являются грушеобразные изделия, похожие на обычные вантузы из резины. Когда на них начинает давить вода, изделия плотно ложатся поверх сливного отверстия. Как результат, движение воды через трубку прекращается. После активации рычага «вантуз» поднимается под воздействием механического усилия. После этого слив открывается, и вода вытекает в унитазную чашу. В опустошенную емкость начинает набираться жидкость, что утяжелят сифон: он снова опускается в нишу, перекрывая движение воды. И так по кругу.

На случай выхода из строя сифон для туалета в сливном механизме имеется предохранительный перелив. Если уровень воды в бачке превышает установленную черту, жидкость начнет переливаться в специальную трубку и выводиться напрямую в канализацию. Система сконструирована с таким расчетом, что риск перелива воды из бачка на пол туалета сводится к нулю. Хотя во время постоянных переливов и возрастает расход воды, зато помещение ограждается от затопления.

Читайте также: «Как выполнить крепление бачка к унитазу – варианты и способы установки».

Конструкция спуска воды в унитазе бывает двух видов:

Горизонтальная. Самый распространенный вариант, где вода поступает сплошным потоком с одного отделения емкости. Горизонтальный механизм относится к бюджетным вариантам. Однако расход воды при его использовании достаточно большой, а уровень обмыва чаши – средний.
Круговая. Данный способ подачи воды имеет улучшенные характеристики, т.к. жидкость во время выхода в чашу образует потоки по окружности ее обвода. Из недостатков круговой системы можно выделить небольшой диаметр сливного отверстия. Если в магистралях данной местности подается очень жесткая вода, это грозит закупоркой слива и уменьшением количества струй.

Как работает слив на два режима

Большинство современных сливных бачков оснащаются двухрежимными сливными механизмами для унитаза.

Благодаря этому существенно экономится вода при пользовании туалетом.

Приборы данного типа работают в следующих режимах:

Обычный. В унитазную чашу выпускается весь объем сливного бака (4-6 л).
Половинный. Для слива используется часть содержимого емкости (2-3 л). Более экономичный режим работы, при котором расход воды снижается до 50%. Однако такие конструкции менее надежны и чаще ломаются, чем стандартные. Это объясняется увеличенным числом внутренних деталей, что, как правило, повышает вероятность поломки спускового механизма унитаза.

Для регулировки подачи воды двухрежимные приборы могут оснащаться не только двумя, но также одной кнопкой. В первом варианте каждая из кнопок отвечает за свой режим. Во втором – активизация того или другого режима зависит от силы нажатия единственной клавиши. Строго говоря, вода сливается, пока на рычаг оказывается воздействие. Как только человек убирает руку с кнопки, слив воды в чашу прекращается.

Почему протекает слив

Часто люди задаются вопросом, что делать если течет унитаз после смыва. Одна из причин протекания слива – попадание грязи внутрь спускного клапана. Как результат, между резиновой накладкой и посадочным местом скапливаются твердые частицы. Это может быть коррозия металлических труб или ил. В таком случае можно обойтись без замены. Устраняется проблема простым снятием крышки бака и чисткой пространства под резиновой манжетой. Для этого используют тряпку или губку. Исключение составляют лишь случаи, когда резиновый элемент состарился или износился, что предполагает его замену.

Перед началом монтажа клапана внутри бака проводится его фиксация на чаше. Специфика конструкции сантехники для унитаза и слива не дает возможность после установки внутренней начинки достать стяжные болты. Поэтому первым делом осуществляют монтаж сливного бачка на унитазной чаше. И только после этого можно переходить к установке внутренних механизмов подачи и слива воды. Читайте также: «Что делать, если течет бачок унитаза – возможные причины и способы устранения».

Ремонт сифона для напольного унитаза производится в следующем порядке:

Снять поплавок с поверхности сливной емкости.
Разобрать головку поплавкового механизма, тщательно протерев каждую деталь.
Путем визуального осмотра определить, в каком месте повреждена мембрана.
Если повреждение серьезное, заменить дефектную головку на новую.

Как отрегулировать уровень воды

Проблема с преизбыточным или недостаточным уровнем воды является наиболее распространенной в универсальном сливном механизме для унитаза. При боковом размещении подающего отверстия регулировка уровня проводится через изменение длины спицы. Этот элемент начинки служит для фиксации поплавка. Практически во всех старых моделях сливного бачка спица изготовлялась из латунной проволоки. Для сдвигания местоположения поплавка вниз или верх рычаг сгибают посредине. Повышение уровня его расположения приводит к увеличению объема заполнения бака.

В современных моделях унитазов рычаги используются не металлические, а пластиковые. Как известно, сгибать пластик довольно опасно, т. к. из-за этого он может разломаться. Чтобы отрегулировать уровень набора воды в бак, здесь проводится сдвигание в одну или другую сторону. Это дает возможность увеличивать либо уменьшать плечо рычага. Чтобы повысить объем воды в емкости, поплавок необходимо перемещать в сторону от клапана. Если наполнение бака происходит через нижнее отверстие, плечо поплавка ориентировано в вертикальном положении. Это значительно упрощает настройку уровня объема: достаточно сдвинуть поплавок вверх или вниз. Когда нужное положение будет найдено, стакан фиксируют зажимной гайкой.

Главная сложность при регулировке объема заполнения бака заключается в том, что приходится демонтировать крышку емкости. Дело в том, что на ней находится клавиша слива, которая чаще всего соединена жесткой сцепкой со спускным механизмом. Поэтому действовать приходится очень осторожно и неторопливо. Первым делом аккуратно отвинчивают зажимную накладку на кнопке. Это дает возможность без опасения сдвинуть крышку.

Большинство элементов современных сливных механизмов производятся из пластика. Металлические детали встречаются в основном на старых советских моделях. Это объясняет снижение долговечности сифонов для унитаза: их гораздо проще заменить, чем отремонтировать. Для облегчения обслуживания в сантехнических отделах представлены собранные модули или их отдельные узлы. Поэтому в случае поломки необходимо снять поврежденный элемент и отправиться с ним в магазин. Там опытные консультанты подскажут, как лучше действовать – менять эту деталь или весь механизм.

Итог

В ходе эксплуатации унитаза иногда возникают проблемы со сливным бачком. Самая распространенная из них – сбой уровня заполнения емкости. Чтобы его отрегулировать, нужно снять крышку и изменить размер плеча рычага.

Устройство сливного бачка унитаза: устранение неисправностей

Содержание:
Устройство сливного бачка унитаза: основные узлы и принцип работы
Ремонт сливного бачка унитаза: неполадки и способы их устранения
Неисправности поплавка: как отремонтировать
Сливной механизм: поломки и их устранение

Обнаружив незначительную течь или иную поломку унитаза, большинство людей, как правило, вызывают сантехника – у них даже не возникает мысли о том, что устранить возникшие проблемы можно самостоятельно. Непонимание сути вопроса и боязнь сделать что-либо не так заставляет людей платить немалые деньги за элементарный ремонт – хотя для того, чтобы отказаться от дорогостоящих услуг профессиональных сантехников, многого не требуется. Все, что для этого необходимо, знать устройство сливного бачка унитаза и уметь пользоваться простейшими инструментами. Именно этим вопросом мы и займемся в текущем мастер-классе, в котором вместе с сайтом stroisovety.org изучим все варианты возможных поломок унитаза и научимся их устранять.

Устройство сливного бачка унитаза

Устройство сливного бачка унитаза: основные узлы и принцип работы

В профессиональном мире сантехников все внутренности сливного бачка называются не иначе как запорная арматура, основное ее назначение – управление потоками воды. В случае с унитазом – это наполнение бачка и его слив. Чтобы понять, с чем придется иметь дело, выполняя ремонт унитаза своими руками, для начала разберемся с его конструкцией.

Заглянув внутрь бачка, неосведомленный человек увидит всего две детали – поплавок и сливной механизм. Профессионал, в отличие от первого, обнаружит в бачке два довольно сложных механизма, включающих в себя массу деталей – их мы и рассмотрим подробнее, поскольку именно с ними придется иметь дело.

Клапан подачи воды (поплавок) состоит из двух основных частей – корпуса, в котором установлена мембрана, отвечающая за подачу воды, и сам поплавок, связанный с мембраной системой рычагов. Для регулировки количества подаваемой в бак воды поплавок оснащается регулировочным винтом, вращая который в ту или иную сторону, можно опускать или поднимать поплавок, тем самым регулируя уровень наполнения бачка. Если унитаз недостаточно хорошо смывает или, наоборот, расходует много воды, то нужно регулировать поплавок.

Ремонт унитаза своими руками фото

Устройство сливного механизма бачка унитаза в некоторых моделях может быть достаточно сложным. Если говорить о стандартном сливе, то он включает в себя всего три основные части – корпус, клапан и кнопку слива. Принцип работы у этого механизма сложностью не отличается – в пластиковом корпусе размещен подвижный клапан, который управляется кнопкой, связанной с ним системой рычагов. Кроме того, для предотвращения чрезмерного наполнения бачка водой клапан оборудован переливом, направляющим излишки воды в унитаз, минуя клапан. Перелив находится в середине сливного механизма и представляет собой пластиковую трубку, имеющую возможность подниматься и опускаться вниз – это своего рода регулировка.

Ремонт сливного бачка унитаза: неполадки и способы их устранения

Как правило, все проблемы, связанные с неисправностью бачка унитаза, однотипные и связаны с тремя его основными узлами – поплавком, сливным механизмом и самим корпусом бака. Начнем по порядку.

Неисправности поплавка: как отремонтировать

С поплавком может случиться всего две неприятности – он может либо не подавать воду в бачок вообще, либо полностью не перекрывать ее подачу. В обоих случаях виновниками «торжества» могут выступать только две его части – это перекрывающий клапан и сам поплавок. С поплавком дела обстоят достаточно просто. Здесь все зависит от его конструкции – некоторые модели унитазов имеют поплавок в виде полого внутри предмета, наполненного воздухом, а некоторые в виде перевернутого стакана. Первый вариант поплавка намного хуже – если по каким-либо причинам внутрь груши попадает вода, поплавок перестает работать. Единственный выход – это замена всего устройства, запирающего воду. Со вторым вариантом поплавка может возникнуть только одна проблема – он обрастет грязью и также перестанет работать. Здесь можно обойтись элементарной его промывкой.

Ремонт сливного бачка унитаза

Что касается запирающего клапана, отвечающего за дозированную подачу воды, то во всех его неприятностях нужно винить мембрану или забитые водопроводящие отверстия. Для ремонта таких неполадок поплавок придется разобрать – для этих целей нужно снять небольшой защитный колпачок, вынуть мембрану, хорошенько промыть все внутренние протоки и установить мембрану на место, закрыв его защитным колпачком. Колпак снимается с поворотом. Вообще, мембрану можно назвать самым слабым местом поплавочной системы – если уж вы выполняете ремонт бачка унитаза своими руками, то эту мембрану лучше заменить новой. Как правило, запаска прилагается в комплекте с новым поплавком – кроме того, купить ее на рынке не является проблемой.

Ремонт бачка унитаза своими руками

Теперь несколько слов о регулировке поплавка – выполняется она просто. Набираем бачок и смотрим, до каких пор доходит вода – ее уровень должен быть ниже боковых отверстий бачка на 3–4см. Если таковых нет, то ориентиром может послужить сливной механизм – вода должна ненамного закрывать его корпус (перелив в учет не берется, его можно отрегулировать). Чтобы добиться необходимого уровня воды в бачке, сам поплавок нужно либо опустить, что уменьшит содержание жидкости в бачке, либо поднять, если необходимо большее количество воды. Регулировка осуществляется винтом или, как это бывает в дешевых устройствах, переустановкой рейки.

Как отремонтировать сливной бачок унитаза

Сливной механизм: поломки и их устранение

Вопрос, как отремонтировать бачок унитаза, а вернее его сливной механизм, может сводиться к устранению только одной неполадки – обычно она выражается в постоянном вытекании воды в сам унитаз. Происходить такая неприятность может по двум причинам.

Устройство сливного механизма бачка унитаза фото

Неправильная регулировка перелива. Если его трубка опущена слишком низко, а поплавок набирает большой уровень воды, то устранить эту проблему можно элементарной регулировкой. Для начала следует поднять трубку перелива – ее нужно просто потянуть руками вверх. Подняли? Смотрим, что происходит дальше – если на этом течь прекратилась, то все отлично, если вода снова начинает уходить через перелив, то нужно поднять трубку выше. Если поднимать уже некуда, и возникает вероятность перетекания воды через верх бачка или его боковые отверстия, то нужно опустить поплавок.
Как отремонтировать бачок унитаза фото
Неисправности клапана. Вопрос, как отремонтировать сливной бачок унитаза, если не держит клапан, может возникать по двум причинам: либо пересох сам резиновый клапан, либо под него попал мусор. И в том и другом случае сливной механизм придется разобрать (бачок для этого снимать не нужно). Сливной механизм достаточно легко разделяется на две части, в результате чего появляется доступ к клапану и сливному отверстию. Для начала открывшееся сливное отверстие и сам клапан нужно почистить, после чего, восстановив все назад, проверить его работу. Если не помогло, то следует заменить мембрану клапана.

Кроме того, в бачке унитаза могут возникать и другие неполадки – например, может протекать соединение между бачком и унитазом или сломаться механическая часть запорной арматуры. Что касается первого, то здесь нужно отсоединить бачок от унитаза и просто заменить все имеющиеся там прокладки, включая уплотнители винтов, которые соединяют унитаз и бачок. Что касается второго, то эти проблемы не иначе, как приобретением и заменой того или иного механизма, не решить.

Как отремонтировать сливной бачок унитаза

Вот и все, что необходимо знать о ремонте унитаза. Устройство сливного бачка унитаза является несложным, и его ремонт также не выглядит грандиозно. Надеемся, что вышеизложенные знания помогут вам в устранении поломок бачка своими руками. Ну а вообще, чтобы что-либо отремонтировать, нужно разобрать эту вещь до винтика и собрать заново – такой подход к делу позволит досконально изучить конструкцию устройства и очень точно определить неисправность.

Автор статьи Александр Куликов

Как заменить клапан наполнения унитаза

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, а также обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.06.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и журналист, которая работала в различных онлайн-новостях и СМИ, писала и редактировала темы, включая науку об окружающей среде и комнатные растения.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Наливной клапан — это устройство, которое регулирует подачу пресной воды в бачок вашего унитаза. Обычно он устанавливается на левой стороне бачка унитаза с хвостовиком, который проходит через дно бачка, где он присоединяется к подающей трубе, идущей к запорному клапану приспособления. Эта часть иногда известна как шаровой кран , названный так в честь конструкции, которая когда-то была стандартной.

Клапан наполнения унитаза открывается и закрывается каждый раз, когда происходит смыв унитаза. Со временем клапан просто изнашивается и подлежит замене. Если существующий наполнительный клапан является более старой моделью с поплавковым шаром, теперь у вас есть шанс заменить его на более современный и надежный наполнительный клапан с собственной встроенной поплавковой чашей.

Вы также можете рассмотреть возможность использования этой возможности для замены узла промывочного клапана. Эти детали также со временем приходят в негодность, и если вы хотите провести модернизацию при техническом обслуживании, вы можете купить комплект, который включает в себя как наполнительный клапан, так и узлы промывочного клапана. Однако имейте в виду, что если вы пойдете по этому пути, вам потребуется временно снять весь бак.

Показанный здесь проект включает в себя замену только наливного клапана, относительно простая работа, которую можно выполнить, установив бачок унитаза на место.

Перекройте воду в унитаз, повернув ручку запорного клапана арматуры по часовой стрелке до упора. Обычно наливной клапан расположен на трубе подачи воды, выходящей из пола или стены рядом с левой нижней частью бачка унитаза, рядом с тем местом, где труба подачи воды соединяется с патрубком наливного клапана.

Смойте унитаз, чтобы опорожнить бачок, затем снимите крышку бачка и вытрите губкой всю оставшуюся воду на дне бачка.

Оборудование/инструменты

Губка и ведро
2 плоскогубца канального типа
Ножницы (по необходимости)

Материалы

Клапан наполнения унитаза

Ель / Кевин Норрис

Снимите клапан наполнения унитаза
Чтобы снять наполнительный клапан унитаза, сначала отсоедините трубку подачи воды, прикрепленную к нижней части наконечника наливного клапана, с помощью плоскогубцев или разводного ключа.
Далее ослабьте и снимите крепежную гайку, которая крепит нижний фланец заливного клапана к нижней поверхности бака. Возможно, вам придется залезть в бак сверху и зажать нижнюю часть заливного клапана другим набором плоскогубцев, чтобы он не вращался, когда вы ослабляете крепежную гайку.
Ель / Кевин Норрис
Подготовьте новый наполнительный клапан
Наденьте резиновую шайбу, входящую в комплект, на нижний фланец патрубка наливного клапана. Эта шайба обеспечит внутреннее уплотнение, которое предотвратит утечку вокруг основания заливного клапана.
При необходимости отрегулируйте высоту заливного клапана. Для разных клапанов это делается по-разному, но в большинстве случаев достаточно просто завинтить шток, сделав его короче или длиннее, чтобы общая длина наливного клапана поместилась внутри бачка унитаза. В идеале верхняя часть заливного клапана должна быть немного выше верхней части переливной трубки, но не настолько, чтобы не допустить закрытия крышки бака.
Ель / Кевин Норрис
Установите новый наполнительный клапан
Установите наполнительный клапан в бачок унитаза, вставив наконечник через отверстие в дне бачка. Расположите клапан таким образом, чтобы ниппель для выпуска воды был обращен к переливной трубке в баке.
Удерживая наливной клапан одной рукой, другой рукой навинтите монтажную гайку на патрубок снизу унитаза. Затяните монтажную гайку от руки. Слегка затяните монтажную гайку плоскогубцами. Следите за тем, чтобы не перекрутить корпус заливного клапана внутри бака.
Снова подсоедините трубку подачи воды к заливному клапану. Еще раз, сначала затяните вручную, а затем используйте плоскогубцы, чтобы затянуть еще немного.
Ель / Кевин Норрис
Подсоедините и отрегулируйте наполнительный клапан
Присоедините один конец резиновой наливной трубки к ниппелю в верхней части наливного клапана, затем прикрепите пластиковый или металлический переходник к другому концу трубки и закрепите его на верхней части переливной трубки.
Совет
Возможно, вам придется разрезать резиновую трубку ножницами, если она слишком длинная. Он должен иметь плавный изгиб (без перегибов) при соединении с переливной трубкой.
Включите кран подачи воды до упора и наблюдайте, как бачок унитаза наполняется водой. Отрегулируйте уровень воды до высоты, подходящей для вашего унитаза, следуя инструкциям производителя клапана. Резервуар должен быть заполнен до отмеченной линии воды на внутренних стенках резервуара; уровень воды должен быть примерно на один дюйм ниже верхней части переливной трубки.
Осмотрите фитинги в нижней части хвостовика и запорный клапан, чтобы убедиться в отсутствии утечек. Возможно, вам придется затянуть их немного сильнее, если есть просачивание.
Ель / Кевин Норрис

Двойной смывной клапан с защитой от утечек для 2-дюймового выпускного отверстия туалета для ванной комнаты

Двойной смывной клапан без утечки для 2-дюймового выпускного отверстия для туалета для ванной комнаты

󰂬

Социальные платформы

https://www. htdsanitary.com/

18 лет Глобальному заводу запчастей для унитазов

Дом
Продукты HTD
Типы клапанов смыва туалета 2 дюймов с регулируемой двойной системой смыва

Информация о продукте
Сертификат
Видео по установке
Скачать
Отчет

Модель	АВ020	АВ022	АВ026	АВ030
Материал	АБС, ПОМ, резина, силикон
Режим промывки	Двойной смыв
Установка кнопки	Верхний монтаж
Высота установки:	200 мм (от верхнего края прокладки до верха)	220 мм (от верхнего края прокладки до верха)	260 мм (от верхнего края прокладки до верха)	300 мм (от верхнего края прокладки до верха)
Выходной диаметр	2-дюймовый или 2,5-дюймовый выпускной патрубок для цельного унитаза и унитаза из двух частей
Подходит для резервуаров высотой:	245~445 мм
Скорость промывки	>2,4 литра в секунду
Объем смыва	Регулируемый, наполовину заподлицо (≥100 мм), заподлицо (40~65 мм)
Переливная труба:	Фиксированная высота, настроенная в соответствии с требованиями
Сила срабатывания:	≤15N
Поворот корпуса:	360 градусов
Выносливость:	100 000 раз промывки
Гарантия	5 лет гарантии
