Схема электропроводки в доме — 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

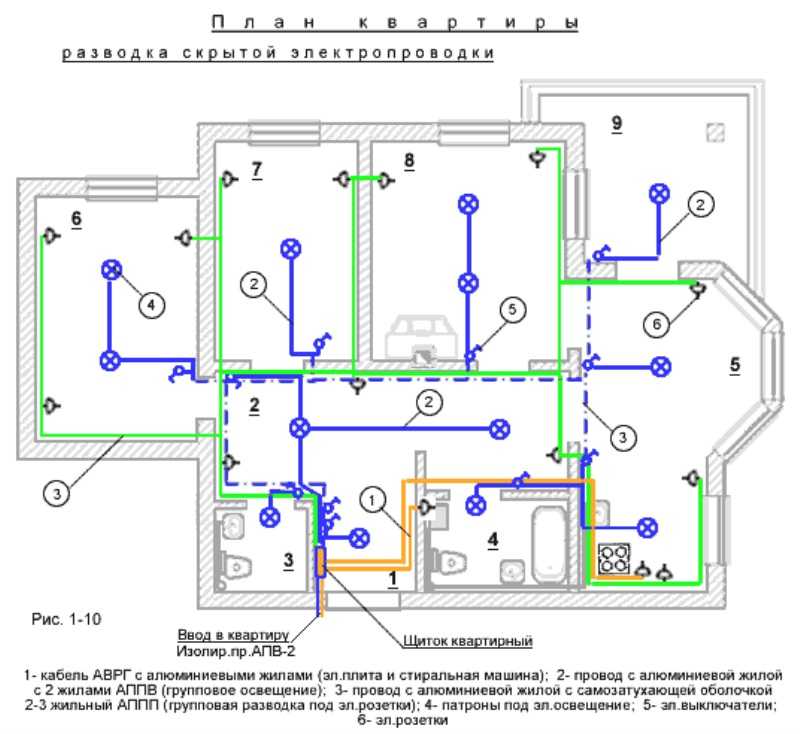

Фото схемы электропроводки в доме

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

• Требования к проводке в частном доме
• Этапы выполнения электропроводки
  • Выбор материалов и способ монтажа
  • Построение схемы
  • Прокладка кабеля и установка элементов
  • Проверка на работоспособность

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения.

• электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
• монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
• при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
• металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
• соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
• все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
• места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
• части электропроводки, содержащие металл, защищаются от различных факторов среды;
• цветовое сочетание жил кабеля должно совпадать для однотипных жил;
• номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
• кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

• выбор материала и его количество;
• чертёж схемы монтажа;
• прокладка и установка всех частей электропроводки;
• проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок. При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:

1. Электрический щиток.
2. Автоматический выключатель.
3. Точка подключения электроприбора.
4. Выключатель.
5. Распределительная коробка.
6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
2. Прокладка кабеля и установка элементов.
3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
4. Подключение группы к фазе.
5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

Электропроводка Электрические розетки 120 и 240 В

» Домашняя электропроводка » Справочник по электропроводке
» Как подключить настенную розетку
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: фотографий с подробными пояснениями и схем подключения электрических розеток с кодовыми требованиями для большинства новых или реконструируемых проектов, охватывающих розетки 120 В для цепей специального и общего назначения и розетки 240 В для специальных цепей, используемых для крупных приборов и оборудования.

Узнайте, чем делятся другие, на сайте Ask the Electrician:
Потрясающий веб-сайт, кстати. Скотт из Питтсбурга, штат Канзас.

Подключение розеток 120 В и розеток 240 В для домашних электрических цепей

Видео по электромонтажу Электропроводка розетки, Как подключить розетку ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Электропроводка электрических розеток для Range и Dryer Power Розетки в версиях для скрытого, поверхностного и панельного монтажа оснащены двойными контактами из толстого провода из медного сплава. Для обеспечения правильного подключения клеммы имеют идентификационную маркировку. 9№ 0006

Розетки для скрытого монтажа подходят для широкого спектра настенных панелей и монтажного оборудования. Новые нормативные требования к 4-проводным розеткам на 220 и 240 В для сушилок для белья предусматривают наличие обязательного отдельного нулевого провода.

Существует много путаницы в отношении того, что делать с подключением электропроводки с 3-проводной вилкой и 4-проводной вилкой. Это обсуждается и показано на схемах подключения на страницах, ссылки на которые приведены справа.

стиль=»очистить: слева»>

Электропроводка для розеток 120 В

Розетки GFI и GFCI
Розетка для посудомоечной машины
Розетка для отходов
Электрические розетки AFCI для спальни
Розетки с выключателем

2
9 Розетки с выключателем

2

Электропроводка для розеток 240 В

Электропроводка электрических розеток для Range и Dryer Power Розетки в версиях для скрытого, поверхностного и панельного монтажа оснащены двойными контактами из толстого провода из медного сплава.

Для обеспечения правильного подключения клеммы имеют идентификационную маркировку. Розетки для скрытого монтажа подходят для широкого спектра настенных панелей и монтажного оборудования.

Новые кодовые требования к 4-проводным розеткам 220 В и 240 В для сушилок для белья предусматривают наличие обязательного отдельного нейтрального провода.

Много путаницы в отношении того, что делать с подключением электропроводки с 3-проводной вилкой и 4-проводной вилкой. Это обсуждается и показано на схемах подключения на страницах, ссылки на которые приведены справа.

стиль = «очистить: слева»>

Розетки 240 В

РОЗЕТКИ ДЛЯ ПИТАНИЯ И СУШИЛКИ

Электрические розетки для кухонной плиты и духовки

Электрические розетки сушилок для белья

ПРИМЕЧАНИЕ. Домашние розетки на 220 и 240 вольт одинаковы.

В новых домах есть несколько 4-проводных цепей, рассчитанных на 120/240 Вольт, которые типичны для электрической сушилки и электрической плиты.

В старых домах вы обнаружите, что сушилка или плита могут иметь старые 3-проводные цепи, которые обычно называют цепями на 220 вольт.

стиль=»очистить: слева»>

Дискуссии о Разводка электрических розеток Модернизация электрической проводки розетки Уильям, из Виннипега, МБ, Канада спрашивает: Привет, я занимаюсь электрикой в ​​доме, которому более 100 лет. Мне было интересно, могу ли я использовать существующий двухжильный кабель, подключенный к розеткам с двумя контактами, для подачи питания на новые розетки с заземлением. Ответ Дейва: Уильям, нет, не следует использовать существующий 2-жильный кабель для подключения к заземленным розеткам, за исключением случаев, когда в розетке имеется внешний или отдельный заземляющий провод. лучше всего заменить старый 2-жильный незаземленный кабель новым 3-жильным кабелем с заземляющим проводом. Новый электрический кабель следует прокладывать, начиная с электрической панели, где заземляющий провод может быть соединен с основной клеммой заземления или системой. Наружная розетка Алан спрашивает: Я устанавливаю наружную розетку. Это тот, у которого шест воткнут в землю. Вопрос, который я получаю, заключается в том, насколько глубоко должен быть полюс в земле, чтобы соответствовать коду. Последний человек сделал очень плохую работу, и это нужно полностью переделать. Я просто хочу убедиться, что на этот раз все правильно. Ответ Дэйва: Алан, это будет зависеть от типа поддержки, которая будет использоваться. Например, стойка, обработанная давлением, может подойти, если она находится на глубине 18 дюймов в почве или на глубине 12 дюймов в бетонном основании. Следует учитывать вспомогательный материал и окружающую среду. Блокировка проводки — коммутация розеток Дэн спрашивает: Я живу в хорошем комплексе; ребята, которые ремонтируют вещи, на самом деле не знают, что они делают, поэтому я обычно просто делаю ремонт сам. Есть выключатель света, который управляет всеми четырьмя вилками двух разных розеток. Как я могу заставить переключатель управлять только одной вилкой или даже одной розеткой? Спасибо. Ответ Дейва: Дэн, это будет зависеть от того, где находится источник питания, причем источник питания должен быть как горячим, так и нейтральным. Если источник питания находится в розетках, то розетки можно переделать так, чтобы они были все время горячими, но если источник питания находится в настенном выключателе, то преобразование может быть невозможно без установки дополнительного кабеля. Просто все зависит от того, как установлены розетки и проводка выключателя. Последние вопросы и комментарии Как подключить розетку к выключателю Проводка Электрическая розетка для дома, Домашняя электрика, проводка которой включает в себя розетки и розетки на 110 вольт, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома. Метод заземления для цепи дополнительной панели Соединяется ли заземление розетки с изолированным заземлением или с нейтралью в подпанели… Как добавить розетку к существующей электропроводке? Джон во Флориде спрашивает; Как я могу добавить еще одну электрическую розетку? Существующая световая и розетка Дебби из Массачусетса спрашивает: У меня есть существующий свет, который управляется выключателем. Как я могу удлинить проводку для новой розетки с выключателем? Идентификация проводки электрической розетки У меня есть электрическая розетка с 1 белым проводом и 2 черными проводами. Все остальные мои розетки имеют 2 и 2. Это безопасно? Подключение электрических розеток в спальне Сколько розеток лучше для спальни 10 х 10 и расположение розеток из соображений безопасности… Подробнее см. в списке категорий вопросов по электротехнике. Вопросы об электрических розетках Вопрос от Фрэнка из Финдли, штат Огайо: Почему у меня низкое напряжение в настенной электрической розетке? В схеме моей спальни, если я включу пылесос на 12 ампер, это вызовет коричневое свечение в комнате. Сам выключатель на 15 ампер. Эта цепь также влияет на мою цепь холодильника и приводит к тому, что холодильник тоже по существу выключается, но это на своей собственной цепи. Также не будут работать электрическая плита и водонагреватель, а также вывоз мусора. Если вы включите мусоропровод, он фактически обесточит цепь освещения в спальне. Это не влияет ни на одну другую цепь, а только на эту. Я измерил все вилки и получил 120 В переменного тока. Я также измерил входящую мощность в коробку, и оба горячих провода имеют напряжение 120 В переменного тока. Если я подключу пылесос к розетке и включу его, я получу показание 59. VAC от розетки в номере и от холодильника. Я поменял предохранители и до сих пор так делает. Я пытаюсь понять, что может быть причиной этого. Ответ Дэйва: Причина низкого напряжения в цепи электрической розетки Низкое значение напряжения, а также неправильная работа других цепей и устройств в доме обычно вызваны потерей связи одного из основных силовых компонентов в электрической системе дома. Обычно это происходит из-за ухудшения электрического соединения или неисправности компонента, который вышел из строя и вызывает состояние обратной связи низкого напряжения. Это потенциально серьезное состояние, которое может привести к повреждению, поэтому проблема должна быть выявлена ​​и устранена квалифицированным электриком или подрядчиком по электротехнике как можно скорее.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, так что я могу помочь вам правильно подключить! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает в себя: Проводные выходы GFCI Электрические схемы. Электропроводка 3-жильный и 4-жильный шнур сушилки и розетка сушилки Устранение неполадок и ремонт электропроводки Проводка Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее об электрических розетках Почему не работает светильник в ванной? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Причины гудения, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. Что делать с заземляющим проводом Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение Заземляющий провод. Как подключить плиту для 3-х и 4-х проводных шнуров Я подключил свою 3-х проводную электрическую плиту на 40 ампер, и электрические горелки включились, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты. Подключение 4-жильного шнура к 3-проводной розетке Видео Могу ли я установить 3-проводной шнур на новую плиту и привязать нейтраль и землю к клеммам плиты? Проводка заземления и нейтрали для диапазона 220 вольт. 220 Электропроводка воздушного компрессора на 240 В Как подключить воздушный компрессор на 220 В и переключатель управления: Для подключения стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для земли. электрические розетки — 1824

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Подключение трехпозиционных переключателей.

Часть 1

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Схемы подключения 3-ходового переключателя

Схемы 3-ходового переключателя №1, №2 и №3

Резюме: Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти первые три схемы подключения в этой серии помогут вам определить подачу питания и проводку переключателя, ведущую к осветительному прибору.

Узнайте, чем делятся другие, на сайте Ask the Electrician:
Отличный веб-сайт. Очень информативно. Мэрилин из Беллмора, Нью-Йорк

Схемы подключения 3-ходового переключателя

Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Ключ к проводке трехпозиционного переключателя:

Подача питания и ножка переключателя, ведущая к приспособлениям обычно по одному в каждом месте переключателя крепятся к винту клемма находится на одном конце коммутатора сама по себе. Этот терминал обычно идентифицируется винтом более темного цвета.

Пара винтов клеммы на противоположном конце переключателя предназначены для пары провода, известные как «путешественники» (также известные как «жокеи»).

«Путешественники» фактически передают электричество между два 3-позиционных переключателя, а также 4-позиционные переключатели, показанные на схемы 4-ходового переключения.

стиль=»очистить: слева»>

Чтобы проиллюстрировать проводку этих 3-позиционных переключателей, распределительные коробки и распределительные коробки не показаны, но очевидно, что они необходимы для каждого приложения. На этих схемах показано использование метода подключения Type-NM. Электрическая проводка и заземляющий провод Заземляющий провод также требуется для всех применений. Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления. Если вы используете металлические коробки, заземляющий проводник должен быть прикреплен к каждой коробке с помощью заземляющего винта с резьбой или прилагаемого приспособления. Корпуса выключателей с заземляющим винтом прикрепляются к заземляющему проводнику по мере необходимости.

Электропроводка трехпозиционного выключателя освещения

3-ходовое переключение обеспечивает переключение из двух мест

3-ходовой переключатель На приведенной выше схеме № 1 показано, что источник питания электрической цепи расположен на левой стороне коробки 3-ходового переключателя. Провода кабеля ведут ко второму 3-позиционному распределительному щитку с правой стороны.

3-позиционный переключатель На приведенной выше схеме № 2 показано, что источник питания электрической цепи входит в коробку светильника. Белый провод кабельной разводки помечен черной изолентой, и идет к выключателю. Другой конец этого провода подключается к черному проводу светильника в корпусе светильника. Белый провод, помеченный черной лентой, становится ножкой выключателя под напряжением.

3-ходовой переключатель На приведенной выше схеме № 3 показан источник питания электрической цепи, расположенный в правом 3-ходовом переключателе, и этот переключатель также имеет кабель, идущий к осветительному прибору.
