Сильфонная подводка для воды как надёжный способ подключения

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Благодаря появлению современных гибких шлангов для воды подключение бытовых приборов, которым требуется центральное водоснабжение, значительно упростилось. Теперь не требуется проводить сварочные работы, чтобы дорастить трубу, – достаточно установить гибкий рукав. Сильфонная подводка для воды считается наиболее современным и безопасным вариантом. Качественные материалы, применяемые при изготовлении, гарантируют долгий срок службы в разных условиях.

Сильфонная подводка для воды представляет собой гофрированный шланг, произведенный из нержавеющей стали

Технические характеристики основных видов гибких подводок для воды: какая лучше

В торговых точках можно наблюдать большой выбор гибких шлангов для подвода воды разных производителей, которые отличаются не только по цене, модели или функциональному назначению, но и по качеству используемых материалов, влияющих на срок эксплуатации изделия.

Сильфонная подводка выдерживает давление в 20 атмосфер и более

Важно! При выборе гибких рукавов необходимо учитывать качество материалов, используемых для их изготовления. Продавец обязательно должен предъявить документы, подтверждающие соответствие гибкой подводки для воды ГОСТ нормам, а также сертификаты, удостоверяющие качество изделий.

Надежный гибкий шланг должен быть изготовлен из алюминия или нержавеющей стали. На цену влияет не только материал, но и присутствие дополнительных опций. Так, некоторые производители предлагают шланги, оснащенные антивибрационной подводкой, которые отличаются большим диаметром сечения. Благодаря этому снижается уровень шума при подаче воды к бытовому прибору. Чтобы понять, какая гибкая подводка для воды лучшая, следует ознакомиться с техническими характеристиками каждого вида.

Резиновые шланги. Основными преимуществами этих моделей считаются невысокая стоимость и возможность эксплуатации под воздействием высокого давления.

Шланги состоят из каркаса, изготовленного из прочных нитей или металлических спиралей. Резина используется для покрытия либо с внешней, либо с внутренней стороны. Главные характеристики:

1. Максимальный уровень давления, на которое рассчитаны резиновые армированные шланги, – не более 10 бар.
2. Температура жидкости, которая будет подаваться по шлангу, должна быть в пределах диапазона от – 50 до +120 °С.

Сильфонный шланг не разрушается при воздействии отрицательных температур

Коротко о рукавах ПВХ и армированных шлангах: основные параметры

Шланги, сделанные из поливинилхлорида (так называемого ПВХ), отличаются высокой пластичностью. Дополнительную жесткость рукавам из ПВХ придает армирующая спираль, размещенная внутри изделия. Основные преимущества:

• небольшой вес;
• устойчивость к воздействию химических веществ;
• гладкая внутренняя и ребристая наружная поверхности, обеспечивающие удобство монтажа;
• не боятся прямых солнечных лучей;
• рабочее давление, на которое рассчитаны шланги, составляет 15 бар.

Главным минусом установки шлангов из ПВХ является небольшой диапазон температур, при которых допустимо использовать устройство, – от -20 до +60 °С, что не позволяет применять этот вид гибкой подводки для горячей воды.

Шланги ПВХ сделанные из поливинилхлорида очень пластичны и имеют небольшой вес

Армированная подводка, которая представляет собой мягкий шланг с оплеткой, изготавливается из алюминия, нержавеющей или оцинкованной стали. Наиболее популярный отечественный производитель, выпускающий гибкую подводку для воды, – Elka, который предлагает изделия в исполнении гайка-гайка с диаметром сечения 1/2 дюйма.

Иногда вместо металлической оплетки используется нейлон, но обычно эти шланги не применяются в бытовых условиях. Технические параметры различных вариантов армированных гибких шлангов представлены в таблице:

Тип армированной подводки	Параметр
	Срок службы, лет	Максимально допустимое давление, бар	Максимальная температура, при которой возможна эксплуатация, ˚С
Оцинкованная сталь и алюминий	Не более трех	5	+80
Нержавеющая сталь	До 10	10	+95
Нейлон	15 и больше	До 20	+110 и выше



Сильфонная подводка для воды: основные характеристики

Сильфонная подводка для воды из нержавеющей стали представляет собой гофрированный шланг, для производства которого используется сталь с маркировкой AISI 304.

Рукава бывают сварными или цельнотянутыми, но толщина стенок обычно стандартная и составляет 0,3 мм. В полной комплектации к шлангу идут соединители, так называемые фитинги: это или накидная гайка, или штуцер, покрытые никелем или хромом. Они изготавливаются из таких материалов, как:

• латунь;
• сталь;
• бронза.

Сильфонные шланги подвержены сильным вибрациям, отчего может возникать шум и гудение

Шланги, в которых используются соединители из латуни, отличаются хорошей устойчивостью к коррозии, при этом цена изделия вполне приемлема. Срок эксплуатации обычно составляет 5 лет, потому как латунные гайки не привариваются, а крепятся на концы шланга посредством припаивания. Под воздействием высоких температур паяный шов быстрее разрушается.

Оптимальным вариантом считаются соединители, изготовленные из нержавейки, так как они выдерживают высокие вибрационные нагрузки и тепловое расширение. Однако цена гибкой подводки для воды с нержавеющими фитингами значительно выше, чем стоимость изделий с латунными соединителями, хотя они могут эксплуатироваться гораздо дольше – до 10-15 лет.

Не рекомендуют выбирать шланги, где фитинги выполнены из углеродистой стали, которая неустойчива к появлению ржавчины и коррозии, а постоянное нахождение во влажных условиях приводит к их быстрому окислению. Обычно углеродистые детали требуется заменять раз в 2-3 года.

Интересная информация! Надежная фиксация и качественная герметичность соединений в сильфоне обеспечивается благодаря тому, что 2-3 крайних гофрированных кольца проходят процесс вальцевания.

Для подключения к смесителям сильфонные шланги должны иметь специальные трубки малого диаметра с наружной резьбой

В торговых центрах представлены различные размеры гибких шлангов для подвода воды, которые отличаются не только длиной, но и диаметром внутреннего сечения гаек. Наиболее востребованными считаются гибкие подводки для воды 1, 1/2 дюйма, а также 2 и 3/4. Если используется нестандартная гибкая подводка для воды 3/8, то нужно перед установкой дополнительно приобрести переходник.

Ниже представлена таблица размеров в дюймах и сантиметрах:

Размер сечения, дюймы	Размер сечения, см
1/2	15
3/4	20
1	25
1 1/4	32
1 1/2	40
2	50
2 1/2	65



Основные причины, сделавшие гибкую подводку для воды сильфонного типа популярной

Надежность и долговечность сильфонному шлангу для воды обеспечивает главным образом материал, используемый для изготовления. Сталь высокого качества, которую применяют надежные производители, отличается прочностью. Материал устойчив к появлению коррозии. Другие технические характеристики сильфонных шлангов для воды 1/2 дюйма (и других сечений):

1. Переносят воздействие агрессивных кислот и других химических соединений.
2. Отличаются высокой устойчивостью к перепадам как давления внутри трубопровода, так и температур.
3. Характеризуются продолжительным сроком эксплуатации – 20 и более лет.
4. Используются в большом диапазоне температур от – 40 до +250 °С, что позволяет устанавливать сильфонную гибкую подводку для отопления.
5. Рабочее давление, на которое рассчитаны рукава, составляет 1,5-3 Мпа. Данный показатель зависит от диаметра сечения и толщины стенок.
6. Имеют в комплекте паронитовые уплотнительные прокладки либо уплотнители из меди или фторсодержащего полимера.

Сильфонные подводки из нержавейки долговечны, поэтому не уступают медным, но намного проще монтируются

При покупке важно учесть, что толщина уплотнительной прокладки не должна быть меньше 2,5 мм, потому как в процессе эксплуатации она подвергается большим нагрузкам. Необходимо также знать главный признак, позволяющий отличить водопроводный шланг от газового. На изделиях присутствует различная маркировка: для воды – синяя или красная, а для газа – желтая.

Каждый отдельный шланг дополняется стопорным кольцом, обеспечивающим более плотное прилегание уплотнителей и фальца к водопроводной трубе или переходнику, который применяется в том случае, когда диаметр шланга не совпадает с диаметром трубы. В зависимости от особенностей использования все типы сильфонных шлангов можно разделить на 2 основные группы:

1. Удлиненные рукава, которые применяются для подведения воды к далеко расположенной бытовой технике или сантехническим приборам, например, к посудомоечной машине, умывальнику, душевой кабине. Длина шлангов варьируется от 90 см до 3,5 м, а стандартная комплектация гибкой подводки для воды – штуцер-штуцер, гайка-гайка или гайка-штуцер.
2. Рукава-переходники. К этой группе относятся гибкие подводки для воды, длина которых варьирует от 20 до 100 см. Используются для непосредственного подсоединения потребителя к центральному водоснабжению.

Долговечность подводки для воды из нержавеющей стали зависит от соблюдения правил ее установки

Главные особенности и преимущества сильфонной гибкой подводки для воды из нержавеющей стали

Сильфонная подводка для смесителя завоевала популярность благодаря большому количеству преимуществ относительно других моделей. Если при производстве использовался только качественный металл, то шланг характеризуется повышенной устойчивостью к внезапному гидроудару, а также к кислородной диффузии, которая появляется из-за повышенного давления, возникшего внутри сети.

Другими преимуществами считаются высокая устойчивость устройства к воздействию огня, экологическая безопасность материалов, используемых в производстве, что позволяет эксплуатировать шланги в бытовых условиях и в любых жилых помещениях. Среди других вариантов изделий сильфонная труба из нержавейки отличается повышенной износоустойчивостью, обеспечивающей продолжительный период эксплуатации, который как минимум в 2 раза превышает срок службы других видов гибких подводок. Благодаря гофрированному основанию сильфон способен сохранять и поддерживать постоянное давление по всей длине шланга, даже в случае сильного перегиба.

Помимо того, что сильфонная подводка используется для подключения воды или отопления, она часто применяется при установке кондиционерного оборудования и системы пожаротушения. Изделие может употребляться в качестве устройства, обеспечивающего отвод пара во время работы промышленных предприятий, которые используют продукты нефтепереработки и ядовитые химические вещества.

Гибкая подводка из нержавейки представлена двумя вариантами: шлангами с фиксированной длиной и складными, которые можно растягивать

Это интересно! Крупное сечение гибкой подводки для воды (2 дюйма или 2 1/2) позволяет применять изделие даже в пищевой промышленности, благодаря чему осуществляется подача сыпучих веществ или особых жидкостей. В быту такой крупный диаметр чаще используется для отвода воды из стиральной машины.

Несмотря на то, что сильфонные гибкие подводки для воды из нержавейки отличаются большим количеством преимуществ, изделия имеют и некоторые недостатки. Основным из них считается более низкий показатель гибкости в сравнении с резиновыми шлангами. В некоторых случаях это вызывает определенные сложности при установке или требует применения дополнительного углового переходника. Например, с такой ситуацией можно столкнуться при подключении небольшой мойки, которая расположена впритык к основной водопроводной трубе, когда установка гофрированного шланга значительно усложняется.

Основным недостатком сильфонной подводки многие считают высокую цену, которая как минимум в 2 раза превышает стоимость аналогов из других материалов. Если же учесть, что гарантированный срок эксплуатации сильфонного шланга в 2 раза выше, то высокая стоимость за счет этого легко нивелируется.

Сильфонная подводка хорошо справляется с гидроударами, в отличие от резиновых шлангов

Сильфонные шланги для воды могут использоваться не только для подключения водоснабжения, но и для оборудования систем отопления. С их помощью радиатор подсоединяется к основному отопительному стояку. Это преимущество обеспечивается благодаря тому, что изделия рассчитаны для работы с водой высокой температуры, что несвойственно для других видов гибких шлангов для воды.

Основные производители гибкой подводки для воды из нержавеющей стали

Современный рынок предоставляет большой выбор гибкой сильфонной подводки для воды. Можно подобрать как товары европейского, так и отечественного производства. При этом продукция российских заводов больше подходит для подсоединения к классическим вариантам труб в квартирах. Так, гибкая подводка для воды «Гигант Аквапроф» производит шланги с увеличенным внутренним или внешним диаметром, которые, в сравнении со стандартными вариантами, отличаются большей пропускной способностью. Шланги Gigant характеризуются стойкостью к нагрузкам, а их поверхность не поддается механическому воздействию. Высокую надежность дополнительно обеспечивает наличие утолщенных стенок.

Cтатья по теме:

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

Особенности применения, преимущества и недостатки. Другие виды гибких рукавов для подключения газового оборудования. Техника безопасности.

Все шланги фирмы «Гигант Аквапроф» изготавливаются из высоколегированной нержавеющей стали, а латунные накидные гайки укреплены путем нанесения слоя никеля. Гибкая подводка соответствует требованиям ГОСТ 12.2.063.81 и ГОСТ 15763-2005. Основные размеры сечений гибкой подводки для воды «Гигант» – 1/2, 3/4, 1. Цены на данные изделия представлены в таблице ниже:

Размер сечения, дюйм	Длина, см	Цена, рубли
1	60	475-720
	80	540-800
	100	780-1100
3/4	60	230-280
	100	240-320
	150	300-420
1/2	40	230
	60	250
	80	270
	100	320
	150	410



Многие сантехники при проведении ремонтных или монтажных работ предпочитают использовать шланги европейских производителей, среди которых лидерами являются Италия и Германия. Рассмотрим наиболее популярные итальянские фирмы, которые занимаются выпуском сильфонов.

Indrosapien. Благодаря высокому качеству готовой продукции и большому ассортименту производитель пользуется популярностью у покупателей. Все товары фирмы прошли сертификацию в России и рекомендованы к установке в бытовых условиях. Для изготовления изделий применяется нержавеющая сталь марки AISI 303. Гибкая подводка для воды гайка-штуцер производится с наружной резьбой. Фитинги выполняются из никелированной латуни. Они закреплены посредством промышленной сварки.

Сильфонная подводка Gigant характеризуются стойкостью к нагрузкам, а ее поверхность не поддается механическому воздействию

Emiflex. Другая итальянская фирма, которая занимается производством сильфонов. Гибкие шланги для подводки воды, размеры которых могут быть самыми разными, отличаются привлекательным хромированным внешним корпусом и наличием надежных фитингов из высококачественной стали. Наиболее популярный вариант соединения гибкой подводки для воды – гайка-гайка или гайка-штуцер. Единственным минусом итальянских шлангов считается их высокая стоимость.

Это интересно! Гибкие шланги для смесителей итальянского производителя в основном продаются в комплектах по 2 шт.

Ниже представлена таблица, где указаны размеры итальянских шлангов и их цены:

Диаметр сечения, дюйм	Длина, см	Производитель, цена в рублях
		Indrosapien	Emiflex
1/2	0,4	725	980
	0,5	850	1120
	0,8	970	1270
	1	1130	1620
3/4	1	1050	1300
	1,5	1370	1760



Как правильно выбрать гибкую подводку для воды 1/2 и других диаметров

Подводку следует выбирать так, чтобы фитинги, будь то гайки или штуцеры, образовывали надежное соединение с подключаем ыми приборами без применения дополнительных переходников. Для этого следует приобретать изделия производителей, которые предлагают стандартные размеры гибких шлангов для подводки воды – 1/2, 3/4 или 1. Если купить подводку размером 3/8, то подключить такой шланг можно будет только с помощью переходника.

Сильфонная подводка должна соответствовать температуре и давлению воды

Если планируется подключение к горячей воде или системе отопления, нужно дополнительно проверить технические характеристики изделий и убедиться, что они соответствуют температуре подаваемой воды и рассчитаны на высокое давление в системе. Вся эта информация содержится в паспорте к шлангу. Узнать, какую температуры воды выдерживает изделие, можно с помощью маркировки:

• синяя – шланг только для холодной воды;
• красная – изделие рассчитано на подачу горячей воды;
• красная и синяя – универсальный рукав, который можно использовать для подключения холодной и горячей воды.

В зависимости от условий использования сильфона подбирается различный материал, из которого выполнена оплетка. Если планируется применение шланга в среде, где присутствуют агрессивные химические вещества и постоянно наблюдается высокая влажность, лучше не приобретать варианты, выполненные из обычного металла.

Информация о сильфонной подводке содержится в паспорте, который прилагается к ней

Нужно внимательно подходить и к выбору размера гибкой подводки для воды. Несмотря на то, что сильфон рассчитан на двойное увеличение, специалисты рекомендуют покупать изделие с небольшим запасом длины. Если рукав постоянно будет находиться в натянутом виде, это не лучшим образом скажется на сроке эксплуатации. Другие важные моменты, на которые следует обратить внимание при покупке:

1. Гибкость. Если изделие хорошо гнется, монтировать его будет проще. Шланги, которые отличаются гибкостью, имеют более высокое качество.
2. Материал, применяемый для изготовления фитингов. Предпочтение нужно отдавать соединителям, выполненным из цветных металлов или нержавейки, причем важную роль играет толщина металла: тонкий алюминий быстрее выйдет из строя. Чтобы предупредить электрохимическую коррозию, резьбовые соединения и накидные гайки должны быть выполнены из одинаковых сплавов.
3. Вес готового изделия. Шланг, который имеет небольшой вес, скорее всего изготавливался из силумина – дешевого алюминиевого сплава. Силуминовые изделия прогнивают за несколько лет.
4. Производитель. Следует покупать изделия только тех компаний, которые прошли сертификацию в России и получили разрешение на продажу.
5. Запах. Рукав, предназначенный для питьевой воды, не должен отличаться присутствием посторонних химических запахов.
6. Диаметр сечения. Если установить гибкую подводку для воды 3/4, а не 1/2, то шум воды будет меньше благодаря большому выходному отверстию.

Если шланг находится в натянутом виде, срок его эксплуатации значительно уменьшается

Важно! При покупке сертифицированного изделия нужно проверить наличие технического паспорта, где указываются марка стали, которая использовалась в производстве, дата изготовления и срок годности, а также основная информация о производителе. Если продавец не может предоставить документ, изделие лучше не приобретать.

Прежде чем покупать шланг, нужно провести внимательный визуальный осмотр изделия на наличие дефектов и проверить качество гофры. Важно, чтобы фитинги были надежно приварены к шлангу, а на поверхности отсутствовали следы от коррозии и механические повреждения. Обязательному осмотру подвергаются и прокладки-уплотнители, нужно, чтобы они не выглядели старыми или потрескавшимися.

Особенности самостоятельной установки гибкой подводки и ухода за ней

После установки шланг должен находиться на видном месте, к нему должен быть обеспечен свободный доступ. Прежде чем монтировать изделие, следует проверить целостность гофры и крепления, потому как в процессе транспортировки или в результате неправильного хранения могут появиться дефекты.

Сильфонная подводка должна находиться на видном месте, чтоб к ней был обеспечен свободный доступ

Закручивая соединители, не следует прилагать чрезмерные усилия или применять для этого газовые ключи, так как можно сорвать резьбу или повредить изделие. Рекомендуется для затягивания гаек использовать разводной ключ. Другие правила, которых следует придерживаться при установке:

1. Не перекручивать и сильно не сгибать кабель. Нужно понимать, что растягивать шланг можно только до установки, после монтажа увеличивать длину изделия запрещено.
2. После завершения работ по установке шланга нужно открыть воду и следить за состоянием соединений на протяжении 5-10 минут. Затем с помощью светлой сухой ткани следует проверить стыковку на сухость – при обнаружении капель нужно повторно подтянуть накидные гайки.

Основные проблемы, которые могут возникнуть в процессе эксплуатации, связаны в основном с покупкой низкокачественного изделия, при этом не всегда некачественный товар отличается низкой ценой. Поэтому необходимо обращать внимание на внешний вид готового изделия и качество выполненных стыков.

Другой проблемой, которая приводит к утечке воды, считается слабое обжатие фитинговых соединений. Чтобы избежать покупки сомнительного качества, шланги нужно выбирать только в сертифицированных точках и только у продавцов, которые могут предоставить документы на товар.

Заменить подводку самостоятельно не составляет проблем, главное – правильно подобрать шланг, соответствующий всем параметрам

Качественные изделия могут эксплуатироваться при температуре выше 100 °С, что позволяет их использовать в качестве подводки для отопления. Благодаря качественным материалам, используемым в производстве, шланги устойчивы не только к температуре, но и к перепадам давления. Даже в случае резкой подачи воды под большим давлением, вследствие чего возможен гидроудар, сильфоны из нержавейки гарантируют сохранение целостности оболочки.

Сильфонная гибкая подводка для воды считается современным вариантом подключения сантехники и бытовых приборов, которым требуется доступ к центральному водоснабжению.

что это такое, гибкая из нержавеющей стали и гофрированная для смесителя сильфонного типа, диаметр 1 и 2 дюйма, модели из «нержавейки»

Еще не так давно подсоединение кранов и смесителей к водопроводу осуществлялось с использованием резьбовой фиксации жёстких труб и сварки. Но с появлением сильфонной подводки технологии установки изменились, и современный потребитель начал переходить на мягкие патрубки.

Технические характеристики

Сильфонные подводки для воды представлены в виде гофрированных шлангов, выполненных из нержавеющей стали марки AISI 304. Изделия могут иметь сварное или цельнотянутое исполнение с толщиной стенок, не превышающей 0.3 мм. Шланги укомплектованы накидными латунными, стальными или бронзовыми гайками, с покрытием из никеля или хрома.

Крайние 2-3 гофры вальцуются, что обеспечивает надёжную фиксацию гаек и герметичное соединение. Каждая трубка укомплектована стопорным кольцом, отвечающим за плотное прилегание уплотнителей и фальца к трубе и фитингу. Для соединения с трубопроводом большего либо меньшего диаметра используются переходники.

Своей надёжностью и долговечностью сильфонные подводки обязаны материалу, из которого они изготавливаются. Сталь отличается высокой устойчивостью к коррозийным процессам, хорошо переносит воздействие кислот, агрессивных химических соединений и отличается повышенной выносливостью к резким перепадам давления и температур. Благодаря таким качествам, стальные изделия могут служить 20 и более лет и обладают способностью выдерживать температуры от -40 до 250 градусов. Рабочее давление подводок сильфонного типа зависит от размера сечения и толщины стенок, но в среднем варьируется в пределах от 1.5 до 3 МПа.

Каждая модель снабжена уплотнительной прокладкой, которая может быть изготовлена из паронита, меди либо фторсодержащего полимера. Ввиду того что уплотнители испытывают серьёзные нагрузки, их толщина соответствует 2.5 мм. Благодаря высокой герметичности и надёжности соединения сильфонные подводки часто используются для подключения к газовым магистралям. Для того чтобы не спутать газовые трубки с водопроводными, первые окрашивают в ярко-жёлтый цвет.

Подводки также могут использоваться при обустройстве систем отопления для подключения радиаторов к главному стояку. Это возможно благодаря высокой температурной устойчивости изделий, способных выдерживать температуру до 250, а иногда и 300 градусов. Для сравнения: резиновые армированные модели рассчитаны на тепловую нагрузку до 120 градусов, а гибкие шланги из ПВХ – на 60°C.

Выпуск сильфонных подводок производится в нескольких типоразмерах, которые рассчитываются в дюймах и обозначают абсолютный размер внутреннего сечения гаек без учета резьбовых борозд. Наиболее востребованными в быту размерами являются 1/2, 3/4 и 2 дюйма. Все рабочие характеристики подводок, а также маркировка стали, из которой они произведены, указываются в паспорте изделий, который прилагается к каждой упаковке и может быть предъявлен продавцами по желанию покупателя.

Особенности

Высокий потребительский спрос и популярность сильфонных подводок обусловлены рядом неоспоримых преимуществ данных изделий:

• Повышенная устойчивость к кислородной диффузии позволяет шлангам выдерживать серьёзные нагрузки, возникающие в результате высокого давления в сети.
• Полная огнестойкость и экологическая безопасность моделей позволяют использовать их в жилых зданиях и общественных помещениях без ограничений.
• Повышенная износоустойчивость и долгий срок эксплуатации выгодно отличают сильфонные подводки от других видов шлангов и патрубков, используемых для подводки воды.
• Способность подводки держать одинаковое давление по всей длине обусловлено сохранением рабочего сечения трубки даже во время её сильного перегиба.

• Возможность установки в качестве компенсаторов на полимерные трубопроводы значительно расширяет сферу применения изделий.
• Высокая устойчивость к гидроударам водопроводной сети и способность к гашению вибраций позволяют использовать подводки в компрессорах и других механизмах, подверженных вибрационным и ударным нагрузкам.
• Широкая область применения. Помимо подключения к водопроводу, отоплению и газовым сетям, сильфонные подводки используются при монтаже кондиционеров, систем пожаротушения и разнообразных разбрызгивателей, а также для отвода пара и при строительстве промышленного оборудования, работающего с продуктами нефтепереработки и ядовитыми химическими веществами.

Используются подводки и в пищевой промышленности, осуществляя подачу сыпучих веществ, напитков и прочих жидкостей. В быту при помощи подводок выполняют подключение стиральных и посудомоечных машин, душевых кабин и смесителей.

К минусам подводок относят более низкие показатели гибкости в сравнении с резиновыми шлангами, что иногда осложняет монтаж на ограниченных пространствах. Например, под маленькой и узкой мойкой при близком расположении магистральной водопроводной трубы и смесителя осуществить установку гофрированной подводки будет достаточно затруднительно.

Однако при определённых условиях этот недостаток легко переходит в достоинство, так как благодаря упругости шланг способен к сохранению и удерживанию своей формы без помощи дополнительных конструкций.

Ещё одним недостатком сильфонов считается их высокая, в сравнении с резиновыми шлангами, стоимость. Однако, благодаря прочности и долговечности, со временем затраты оправдаются.

Виды

На современном рынке сантехники бесшовные подводки из гофры представлены в широком ассортименте. Сильфонные модели классифицируются по таким признакам, как материал изготовления фитингов и функциональное предназначение.

Фитинги расположены на обоих концах шланга, они отвечают за присоединение его к точке потребления и могут быть выполнены из латуни, нержавеющей и углеродистой стали:

• Латунные соединители отличаются высокой устойчивостью к коррозии и невысокой стоимостью. Минусом таких деталей является необходимость их замены каждые пять лет. Это объясняется особенностью конструкции детали. Дело в том, что латунь не является материалом, пригодным для сварки, поэтому её закрепление на концах металлического шланга происходит при помощи припаивания. Пайка намного уступает в крепости сварным швам и под воздействием высоких температур быстро приходит в негодность.

• Фитинги из нержавейки являются оптимальным вариантом и смогут прослужить до ста лет. Материал прекрасно справляется с вибрационными нагрузками и тепловым расширением, благодаря чему может использоваться в системах с высоким давлением и серьёзными температурами. Единственным недостатком стальных изделий является высокая, в сравнении с латунными фитингами, цена.
• Фитинги из углеродистой стали по своим эксплуатационным характеристикам значительно уступают изделиям из латуни и нержавейки. Детали подвержены коррозии и окисляются под воздействием влаги. Плюсами являются низкая стоимость моделей и достаточно продолжительный срок службы, достигающий 25 лет.

Функционально сильфонные подводки подразделяются на водопроводные, газовые и универсальные.

Предназначение изделий и таблица предельных нагрузок указываются в сопроводительной документации, которая прилагается к каждой партии совместно с сертификатами соответствия либо другими документами, разрешающими их эксплуатацию.

Обзор производителей

Современный рынок сантехнической продукции предлагает большое количество сильфонных подводок, выпускаемых на предприятиях разных стран.

Однако наиболее известными производителями являются немецкие и итальянские компании.

1. Концерн из Италии Idrosapiens хорошо известен во всём мире. Предприятие занимается выпуском труб, подводок, шлангов и другой сантехнической продукции, и благодаря высокому качеству и широкому ассортименту занимает одну из лидирующих позиций на рынке. Вниманию потребителей предлагаются сильфоны всех видов, способные выдерживать серьёзные нагрузки и отличающиеся привлекательным внешним видом.
2. Компания Witzenmann GmbH из Германии наряду с классическими моделями представляет усиленные варианты, способные выдерживать давление сети до 21 МПа и используемые на промышленных установках. Бытовые подводки, выпускаемые на предприятии, имеют большое количество положительных отзывов и отличаются высоким качеством и приемлемой ценой.
3. Продукция итальянской фирмы Emiflex S. p. A. также пользуется повышенным спросом. Модели отличаются красивым хромированным корпусом и высококачественными стальными фитингами. Минусом изделий является слишком высокая для российского потребителя цена.

Из отечественных производителей можно выделить такие компании, как «Акватехника», «Монолит» и «Флексилайн», выпускающие недорогую, но в то же время достаточно качественную продукцию.

Как выбрать?

• При выборе сильфонной подводки необходимо руководствоваться соответствием входных штуцеров с подключаемым прибором без применения вспомогательных переходников. В продаже имеется большое количество шлангов с фитингами и гайками разных диаметров, поэтому подобрать соответствующий размер не составит труда.
• Кроме того, приобретаемая подводка должна соответствовать температурному режиму и давлению внутри системы. Определить назначение той или иной модели можно при помощи цветовой маркировки, которая находится на растяжной оплётке изделия. Для холодного водопровода нужно приобретать модель с синим флажком, а для горячего – с красным. Существуют и универсальные подводки, способные работать как с горячей, так и с холодной водой. Они имеют двухцветную маркировку.

• В случае если модель выбирается для подключения смесителя кухонной раковины, где расстояние от магистральной трубы до основания крана минимально, лучше приобрести более гибкий экземпляр. Для этого следует взять несколько образцов и подержать их за один конец в горизонтальном положении. Покупать нужно тот шланг, угол изгиба которого будет максимальным. Необходимо обращать внимание и на видимые дефекты. Так, изделия с некачественным обжатием оплётки возле выходных фитингов, а также повреждённые коррозией модели в совокупности с жёсткими прокладками покупать не стоит.
• При выборе длины подводки рекомендуется прибавить несколько сантиметров к расстоянию между трубопроводом и прибором. Такое требование обусловлено тем, что при подключении шланг не должен быть натянут между двумя точками: в данном случае уместно умеренное провисание. Это снизит шум, возникающий при движении воды внутри подводки, и обеспечит комфортное нахождение в ванной комнате.

Рекомендации по эксплуатации

Сильфонные подводки не требуют особого ухода и специализированного обслуживания.

Для увеличения срока службы и нормальной работы шлангов следует соблюдать некоторые правила:

• Через полчаса после установки подводки следует проверить оба соединения при помощи сухой тряпки. В случае обнаружения течи её рекомендуется немедленно устранить, подкручивая накидные гайки, но в то же время, не допуская излишнего пережатия прокладки.
• Желательно, чтобы резьбовое соединение фитинга подводки и трубы состояло из одинаковых сплавов. Это поможет избежать возникновения электрохимической коррозии и продлит срок службы шлангов.

• Обычно максимально разрешённый радиус изгиба сильфона прописывается в паспорте изделия и допускать его уменьшения не следует.
• При установке подводки нельзя перекручивать и чрезмерно растягивать шланг. Это может вызвать нарушение целостности стенок, а повреждённые сильфоны неремонтопригодны, поэтому придётся менять подводку целиком.

Сильфонная подводка является незаменимым и надёжным элементом трубопровода, она позволяет самостоятельно и в короткий срок выполнить качественное и герметичное соединение.

О том, как выбрать сильфонную подводку для воды, смотрите в следующем видео.

Подводка для воды: в металлической оплетке или сильфонная подводка

Подводка – последний отрезок того сложного пути, который проходит вода, прежде чем поступить к сантехническим и бытовым приборам. Что нужно знать об этом на первый взгляд незначительном, но на самом деле немаловажном элементе системы водоснабжения?

На фото:

На первый взгляд подводка для воды практически одинакова: это шланги разной длины в металлической оплетке «елочкой» с синей и красной полосками.

Конструкция и назначение подводки для воды

Подводку иногда путают с разводкой, однако это разные вещи. Последняя монтируется стационарно, и в большинстве случаев ее нельзя изгибать. А подводка представляет собой гибкие шланги, на концах которых имеются соединительные приспособления. Это может быть штуцер (трубка с резьбой) для подсоединения непосредственно к водоразборному прибору или накидная гайка, которая навинчивается на другую трубу с резьбой. И в том и в другом случае наконечник снабжается резиновой прокладкой, обеспечивающей герметичность стыка.

Чаще всего подводка используется для смесителя, так как к нему практически невозможно подключить стационарную разводку напрямую. При необходимости гибкая подводка может применяться для подсоединения унитаза, биде, писсуара, а также посудомоечной и стиральной машины и т.д.

На фото:

Разводку для сантехники можно купить как вместе с прибором, так и независимо от него — на обычном строительном рынке или в магазине.

Резиновые шланги в металлической оплетке

Это наиболее распространенный тип подводки для воды: простой в производстве, недорогой. На первый взгляд подводка для воды практически одинакова: это шланги разной длины в металлической оплетке «елочкой» с синей и красной полосками.

При покупке обращайте внимание на то, насколько аккуратно и надежно опрессованы гильзы, удерживающие штуцер или накидную гайку. Узнайте, из какого металла они изготовлены (лучше всего — никелированная латунь или нержавеющая сталь).

Выясните также, из какой резины выполнен шланг (современный стандарт – этиленпропиленовый каучук EPDM) и из какого материала — оплетка (она прослужит дольше, если произведена из нержавеющей стальной или алюминиевой проволоки).
Отдельно стоит упомянуть так называемую антивибрационную подводку. Ее шланг имеет больший диаметр, чем у стандартной. Это способствует гашению вибрации и шума в водораспределительной сети в случае подсоединения устройств, оборудованных бытовыми насосами.

На фото:

Пример сантехнической подводки в металлической оплетке.

Сильфонная подводка для воды

Размеры. Как длина, так и диаметр подводки бывают различными. Внешний ее диаметр может составлять от 12,5 до 34 мм (резиновой антивибрационной – до 64 мм), внутренний – от 8 до 25 мм. Последний в идеале должен совпадать с внутренним диаметром труб разводки: при меньшем внутреннем диаметре подводки снизится доступный расход воды, при большем – упадет давление. Длина подводки варьирует от 20 до 500 см. Однако специалисты не советуют использовать слишком длинную (более 150–200 см) подводку, особенно это касается резиновой в оплетке. Если расстояние до стационарной трубы составляет более 2 м, лучше удлинить трубу или, в крайнем случае, установить сильфонную подводку.

В такой подводке шланг полностью выполнен из металла (чаще всего это нержавеющая сталь), внешне она напоминает гофрированный рукав.

Встречается сильфонная подводка двух типов: просто гибкая и «складная». Последняя привлекательна тем, что продается в «сложенном» виде — гофра не растянута. При монтаже ее можно вытянуть на нужную длину, и в итоге рукав не будет занимать лишнего места. От резиновой в оплетке сильфонная подводка выгодно отличается большим сроком службы, широким диапазоном рабочих температур, устойчивостью к давлению воды, физическому воздействию (сжатию, излому), горению. Но и стоит она, соответственно, дороже.

Использование сильфонной подводки настоятельно рекомендуется для подсоединения водонагревателей, радиаторов, полотенцесушителей и других приборов, работа которых связана с большим давлением в трубах и высокими температурами.

На фото:

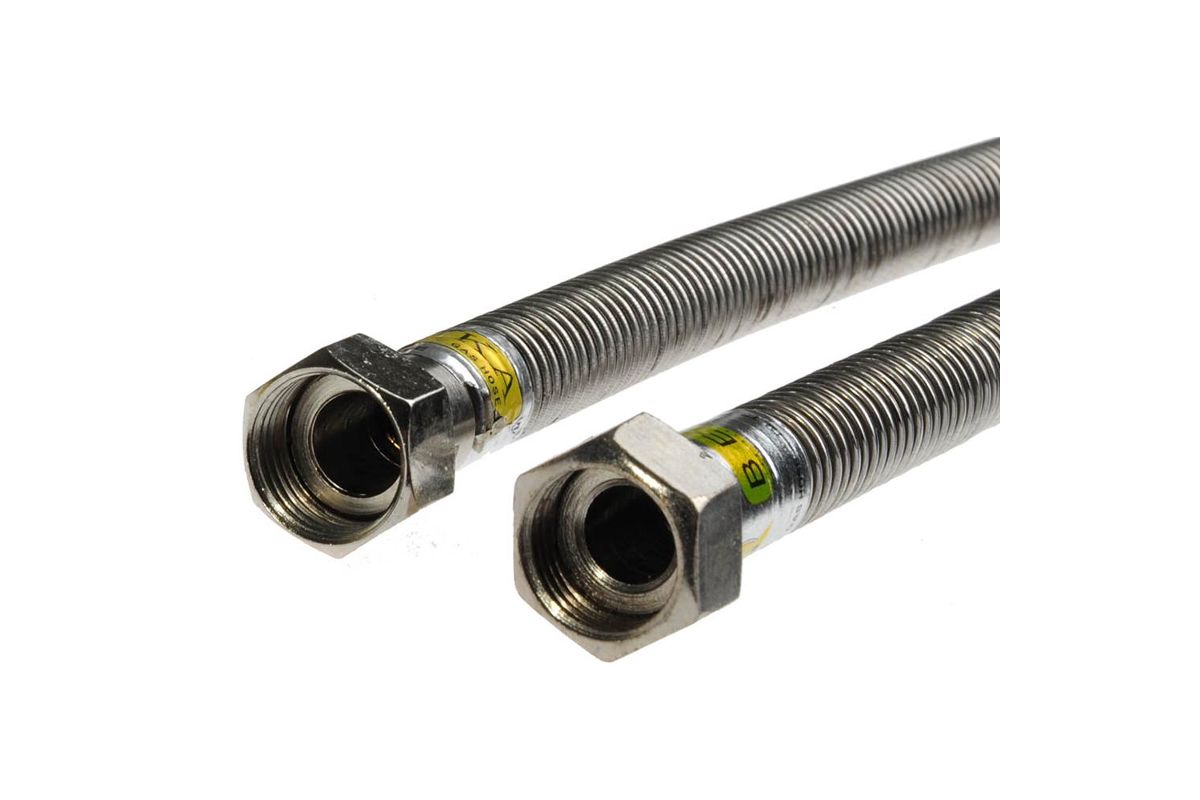

Пример сильфонной подводки — гофры (растягивается по мере необходимости).

Подводка для воды: установка

Перед тем как приступить к монтажу, следует удостовериться, что у подводки отсутствуют какие-либо повреждения. Даже если вы приобрели качественный товар, изъяны могли возникнуть во время транспортировки и хранения. Также имеет смысл проверить наличие прокладок и их целостность. Рассчитывая длину подводки, нужно учитывать, что ее недопустимо натягивать или перекручивать. Кроме того, имейте в виду, что минимальный радиус изгиба шлангов ограничен (он указан в паспорте продукции). Как правило, подводку нельзя сгибать более чем на 5–6 внешних диаметров. Затягивая наконечники, не стоит прикладывать излишних усилий. Достаточно закрутить наконечник рукой насколько хватит сил, а затем провернуть разводным ключом примерно на половину – три четверти оборота. В противном случае можно повредить прокладку.

На фото:

Установка подводки облегчается, если напольная система инсталляции для смесителя с душем регулируется по высоте.

---

В статье использованы изображения 360.ru, parigispa.it

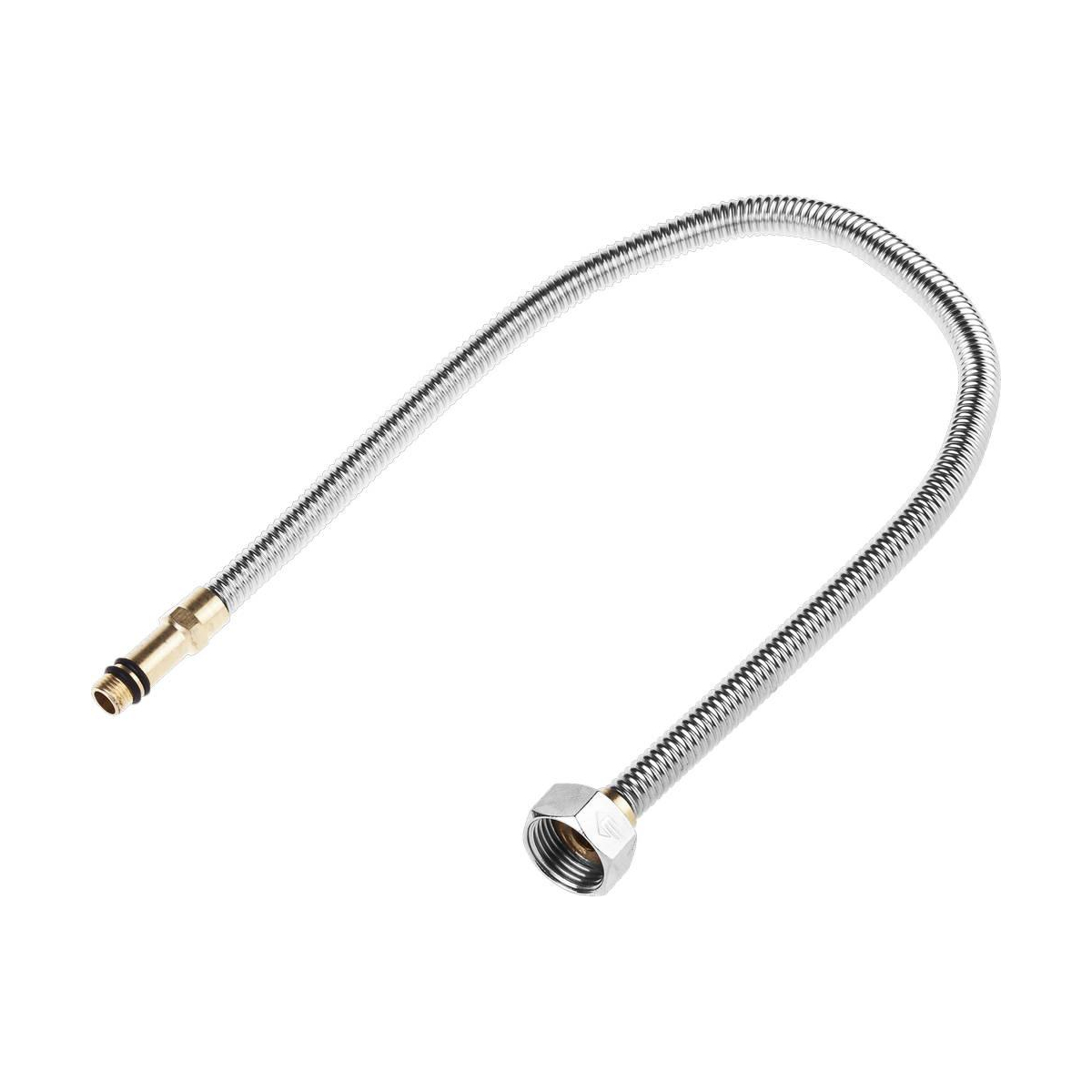

Сильфонная подводка для воды и смесителя

Сильфонная подводка диаметра DN8 давно и успешно применяется для подключения смесителей к системам внутреннего холодного и горячего водоснабжения. Кроме того, гофрированный цельнометаллический шланг IDROSAPIENS диаметров DN12, DN20 и DN25 может (и сертифицирован) применяться для монтажа в системах водоснабжения и отопления. Такая возможность обеспечивается универсальностью сильфона IDROSAPIENS, а именно тем, что в его конструкции присутствую коррозионно-стойкие материалы: гибкая гофрированная часть из легированной нержавеющей стали AISI 316L, концевые приварные элементы (ниппель под накидную гайку и штуцер с наружной резьбой) из нержавеющей стали AISI 303, а накидные гайки из высококачественной никелированной латунимарки CW617N. Отличительные особенности продукции: 1) Сильфонная (растягивающаяся) часть подводки полностью изготовлена из нержавеющей стали AISI 316L, толщина стали — не менее 0,21мм; 2) Фитинги, изготовленные из нержавеющей стали AISI 303, приварены (!) к сильфонной части с последующей обработкой места сварки; 3) По аналогии с обычным резиновым подводкам в металлической оплетке, одна из пары сильфонных подводок имеет короткий фитинг, другая — длинный. Оба фитинга имеют резиновые уплотнительные кольца и захваты под ключ; 4) Номинальный диаметр сильфонного шланга и концевого фитинга — 8мм (DN8). Резиновые шланги в оплетке имеют номинальный внутренний диаметр 6мм; 5) Шланг из нержавеющей стали не подвержен влиянию бактерий и накоплению жировых отложений; 6) Подводка UDI-MIX / IDROSAPIENS подвергается высокотемпературной обработке (+ 1100оС), что делает ее мягкой, гибкой, легко растягивающейся в отличие от жестких и хрупких подводок, не подвергающихся отжигу при высоких температурах. 7) В стандартную комплектацию входит пара алюминиевых прокладок, устойчивых как к холодной, так и горячей воде; 8) В отличие от резиновых подводок в оплетке, цельнометаллические сильфонные подводки UDI-MIX / IDROSAPIENS не теряют гибкости и прочности в горячей воде; 9) Индивидуальная пластиковая упаковка каждой пары подводок; 10) Средний срок службы подводки — 25 лет, по истечению которого эксплуатация может быть продолжена в зависимости от технического состояния сильфона Подводка гибкая UDI-MIX DN8 сильфонного типа для смесителя, растягивающаяся Производитель: Idrosapiens S.r.l. (Италия) Подводка гибкая UDI-WATER DN8 сильфонного типа для водоснабжения, фиксированной длины Производитель: Idrosapiens S.r.l. (Италия)  КУПИТЬ   L=0,4-0,8м   L=0,5-1,0м  КУПИТЬ   L=0,4м   L=0,6м   L=0,8м   L=1,0м Европейский производитель сильфонов и компенсаторов Idrosapiens S.r.l. является итальянским подразделением немецкой группы компаний Witzenmann. Технологический процесс производства подводки Идросапиенс включает стадию высокотемпературного отжига в инертной среде (аргон) при температуре 1100-1200 град.Цельсия, что придает металлорукаву способность растягиваться (если это технологически предусмотрено) до двух раз от номинальной длины и легко фиксировать угол изгиба, что, несомненно, оценят мастера, устанавливающие оборудование. Каждый образец в обязательном порядке подвергают испытаниям на механическую прочность, герметичность (тест на утечку с гелием), качество сварного шва и пр. Сильфонная подводка IDROSAPIENS отвечает самым высоким европейским требованиям и обладает хорошим соотношением «цена/качество», по сравнению с аналогичной продукцией, произведенной в Европе. Средний срок службы подводки IDROSAPIENS — 25 лет со дня ввода в эксплуатацию. По истечении этого срока, эксплуатация может быть продолжена в зависимости от технического состояния подводки.

шланг для смесителя, гибкий из нержавеющей стали, отзывы, сильфон для горячей

Сильфонная подводка для воды — это специальное приспособление, которое представляет собой гофрированный шланг, произведённый из нержавеющей стали

Данный предмет представлен в виде гофрированного рукава, изготовленный из качественной нержавеющей стали. Этот способ подключения не настолько гибкий, как резинометаллический шланг. Сильфоновую подводку используют для того чтобы подключить не только воду, но и газ, кондиционеры и сантехнических приборов. Такие шланги устанавливаются на последнем участке водопровода и присоединяются от ветки водопровода к устройству, с которым взаимодействует потребитель.

Содержание материала:

Сильфонная подводка: что это такое и где ее используют

Подводка гибким способом представляет собой конструкцию, которая изготовляется из гибкого эластичного материала, который способен заменить участок трубопровода в тех местах, где монтаж обычной конструкции затруднен или вообще не возможен.

Гибкая сильфонная подводка для воды и газа из нержавеющей стали

Подключение таким способом часто используют в 4 сферах:

• Подачи газа от газовой трубы к газовым плитам и агрегатам, которые работают с использованием газа;
• Для подводки к сантехническим приборам, к примеру: жемчужная ванна для подачи холодной и горячей воды;
• Также используют для монтажа соединений кондиционеров и таких подобных систем;
• Еще возможно подключить автоматическую систему пожаротушения.

Также гибкий водопровод используют в сборе с арматурой в условиях заводов и малого бизнеса. Подают воздух или газ, сыпучие вещества, воду, химические агрессивные жидкости и тому подобное. На рынке сбыта есть широкий ассортимент различных подводок для разных мест применения и для разных условий в применении.

Материалы, из которых делают сильфонный шланг

При выборе такой подводки решающим фактором становится материал, из, которого сделана подводка.

Это изделие является очень практичным, однако, уступает в гибкости обычным резиновым шлангам в металлической оплётке

Для изготовления гибкой подводки чаще всего используют:

• Резиновые шланги, которые армированы нержавеющей сталью, алюминием или нейлона;
• Гибкие трубки, изготовленные из сшитого полиэтилена;
• Трубу, гофрированную изготовленную из нержавеющей стали.

У таких изделий изготовленных из разных материалов присутствуют свои достоинства и недостатки.

Шланг резиновый предназначен для воды или газа с алюминиевой оплеткой прослужит не больше 3х лет и необходим для использования при давлении не более 5 атмосфер, температура при этом не должна превышать 80 градусов. Основной не достаток такой подводки – это то, что алюминиевая оболочка при долгом воздействии влаги поддается коррозиям.

Резиновая подводка с армированной оболочкой превосходит предыдущие варианты в сроке использования и в надежности.

Она усилена полимерными нитками и является лучшим вариантом на рынке сбыта. За счет ее высокой стойкости на воздействие разных факторов, она показывает идеальные характеристики. Срок эксплуатации такой подводки 15 лет, допустимое давление 20 атмосфер, температура, при которой может работать доходит до 110 градусов. Основной причиной по которой такая подводка не получила широкого масштаба в использовании – это некоторые избыточные характеристики.

Подводки из сшитого полиэтилена в металлической оболочке являются гибкими, прочными, и надежными подводками. Также они отлично выдерживают высокие воздействия химических веществ, а это увеличивает область применения таких подводок. Одним из недостатков подводки является ограниченный температурный диапазон, хотя его показатели подходят для многих бытовых задач, которые решаются гибкими подводками. Среди недостатков, как и для резиновых шлангов – это узкая специализация в использовании.

Как устанавливается сильфонная подводка для смесителя

Предмет представлен как металлошланг, он подходит не только для смесителя, но и в тех местах, где установлена газовая плита. Сильфонный рукав это на данный момент, это самая надежная установка, которая подходит для работ любого типа. Пользователи дают многочисленные отзывы о том, что монтаж гофрированного шланга чрезвычайно легкий. Даже не опытному мастеру справиться с такой задачей будет очень просто. Монтаж сильфонной подводки необходимо начинать с демонтажа трубных конструкций.



Сильфонная подводка для смесителя представляет собой гофрированный металлорукав

Выполнять работы возле источников огня и при высоких температурах строго запрещается.

Если вы решили выполнять подводку воды, то необходимо с максимальной внимательностью просмотреть предмет на наличие изгибов изломов и других повреждений. Если воспользоваться запорной арматурой, то шланги можно соединять между собой. Необходимо следить, чтобы места соединений были герметичные. Такая подводка для воды раз в полгода в обязательном порядке должна проверятся на наличие протечек.

Преимущества сильфонной подводки для воды из нержавеющей стали

Конструкция выполнена из стали нержавеющего типа диаметр от 1,2 см до 3,4, длинна подводки не превышает 2х метров. Гофрированная оболочка при монтаже может, растягивается до нужной длинны. Также на гайке находится прокладка, которая имеет высокую температуру плавления. Покупать шланги необходимо известных марок производителей, так как не качественная латунь, из которой может быть изготовлена гайка может окисляться.

Данный вид подключения является лёгким в использовании, надежным в эксплуатации и удобным при монтаже

Также сильфонная подводка гибкого типа считается самой гибкой и устойчивой к температурным перепадам, она может выдерживать + 250 градусов. Благодаря такой выдержке температуры подводку используют для подключения центрального отопления. Но, к большому сожалению, такая подводка для воды стоит очень дорого. Стоимость зависит еще и от ее размеров.

Такая гибкая подводка имеет огромный срок эксплуатации и может достигнуть 25 лет. Ее также используют не только для водопровода, а и для подведения газа к агрегатам.

Основные преимущества сильфонной подводки для воды:

• Изготовлена из качественной стали;
• Долговечна и устойчива к гидроударам;
• Не горит и не боится пониженных температур;
• Выдерживает воду до 250ти градусов;
• Безопасна для здоровья и гигиеническая.

Что касается недостатков, то он всего один, это завышенная цена, однако как мы смогли убедиться из характеристики, оно того стоит.

Гибкая подводка для воды (видео)

Сильфонная подводка для воды, это отличное решение. Как было сказано выше, она может быть использована в разных направлениях, и хорошо зарекомендовала себя не только в домах, но и на частных предприятиях. Не смотря на то, что цена такого предмета очень высока, такая подводка способна надежно прослужить многие года и вам не придется беспокоиться о частых заменах.

сильфонная, шланги резиновые, Конструкция, свойства, характеристики.

Можно выделить два типа подключения воды с помощью гибкой подводки  – это использование гибкой подводки из резиновых шлангов или использование сильфонной подводки для воды. В этой статье мы рассмотрим конструкцию этих соединительных элементов, а также преимущества и недостатки эти двух видов подключения воды.

Гибкая подводка для воды в металлической оплетке



Что выступает в роли главного рабочего элемента данной конструкции? Данная деталь называется шлангом из нетоксичной резины (своеобразный этиленпропиленовый каучук). Что самое примечательное, что материал вовсе не выделяет  в воду никаких вредных веществ, что, в общем-то, является важным для людей, которые собираются потреблять через него воду. К тому же, резиновый шланг может спокойно выдерживать горячую воду температурой до +95С°, что является верным признаком к тому, что его можно использовать в качестве средства для монтажа отопления в квартире и обеспечения жилья горячей водой.

Шланг имеет особенное строение, снаружи он покрывается оплеткой в виде стали, это помогает добиться высокой прочности  и полностью защищает от возможных проявлений гидравлических ударов (отметим, рабочее давление – 20 атм, зато вот разрушение шланга уже при давлении в 100 атм). Среди производителей данных гибких шлангов встречаются такие, которые делают специальную обмотку шланга алюминиевым покрытием, но это наоборот приводит к уменьшению прочности. Потом происходит нарезка оплетенного шланга на части.

В зависимости от того, какой будет расход воды из крана, производители делают несколько разновидностей подводок с различным проходным сечением. Самым популярным считается проход в 8 мм. Когда на оплетке заметны красные и синие нити – это означает, что данную подводку можно использовать для подведения в дом холодной и горячей воды. Шланг, имеющий особую форму металлической оплетки, надет во втулку, которая состоит из латуни при помощи специальной гильзы из стали (нержавеющей).

Чтобы сделать качественный монтаж, сантехники применяют специальную соединительную арматуру, а именно: гайки накидные (это когда происходит навинчивание на торец трубы) или штуцер  (подводка ввинчивается на торец трубы) имеющейся резьбой. При этом арматура сделана таким образом, что имеет свои прокладки для плотного соединения. Ничего особенного и мудреного в гибкой проводке вовсе нет, в этом вы можете убедиться самостоятельно.

С появлением бытовой техники иностранного происхождения и подводку воды стали делать много разных производителей, данная услуга получила широкое распространение. Но для тех людей, которые не понимают ничего и начинают самостоятельно разбираться и покупать не качественные изделия, оказываются виновниками потопа в квартире.

Также необходимо сказать о том, что документа, который бы регламентировал стандарты гибкой проводки, на территории России – не существует. К тому же нет жестких требований на геометрические параметры, но следует придерживаться определенных рекомендаций – длина шланга не должна быть более 2,5 м. Для тех, кто понимает различия между фирменными изделиями, следует обратить внимание на внешний вид, на поверхность и оплетку, не допустимы вмятины и различные выпуклости.

Все имеющиеся нити оплетки не должны иметь какие-либо иные включения, полностью целое должно быть декоративное покрытие, без деформации прокладок при дальнейшем монтаже.

Покупателю при приобретении гибкой подводки для воды обязательно должны выдавать паспорт на определенный вид товара, где уже будет указан срок службы и гарантия эксплуатации.

Все фирмы, которые выпускают качественный товар, непременно сотрудничают со страховыми компаниями. И если случится «авария», то возмещать ущерб будут производители подводки. К тому же обязательно будет рассматриваться вопрос о том, подлежит ли она замене в рамках гарантийного соглашения.  Обязательно должен сохраниться кассовый чек и товар, а гарантия в этом случае при соблюдении всех эксплуатационных норм составляет от 2-5 лет или же от 5-10 лет, при использовании алюминиевой оплетки срок может составлять около 5 лет соответственно.

Качественную проводку для воды в металлической оплетке желательно приобретать в магазинах дилера, так вы себя гарантированно избавите от проблем с возможными поломками. Также можно дилера проверить – на специальном сайте и уточнить его авторизацию на продажу данной продукции, чтобы все было сертифицировано.

Назовем несколько самых популярных и зарекомендовавших себя производителей. Это – «Аквапрофиль», «Сан Билд», «Монолит», «Тайпан», «Флексилайн». Из иностранных компаний рынок завоевали: CotaliValentino, IndustriasMateu, ParigiIndustry, STCи другие популярные производители.

Сильфонная подводка для воды



Если затрагивать сильфонную подводку для воды, то здесь шланг как раз выполнен в виде гофрированного рукава из металла. В процессе производства из нержавейки происходит нарезка ленты, которую очень аккуратно сворачивают в трубку и потом уже с помощью лазера приваривают. После этого происходит смятие в гофру, а завальцованные гильзы приваривают к втулке с помощью специальной сварки.

Сразу можно сказать, что данная конструкция будет служить долго, даже по сравнению с качественными резиновыми аналогами. Общий срок службы может достигать более 25 лет. Из особенностей – данная структура прекрасно может поглощать тепловые расширения, вибрации и различные перепады давления.

Сильфонная подводка для воды выдерживает колебания температур от -50°С до +250°С. Также наибольшая устойчивость определяется благодаря прокладкам из качественного и устойчивого материала. При особенных экстремальных условиях будет использован  более интересный и защищенный вариант – весь сильфон покрывается оплеткой из металла.

К тому же данная разновидность подводки легко и быстро монтируется, что является явным плюсом в её пользу. Она быстро гнется, при этом вовсе не нарушается проходное сечение. Кстати, можно сгибать шланг не более 11 раз в одной точке, так указано в технических характеристиках.

Но есть и недостатки, о которых также следует рассказать. При одновременном расходе воды, особенно если будут включены оба крана, то можно наблюдать звук от гофрированного шланга, который в свою очередь усиливается при увеличении напора. Чтобы гудения не было, используйте обязательно увеличенный диаметр прохода, тогда вода спокойно может идти по трубе.

Чтобы подвести холодную и горячую воду используют специальную арматуру ½ дюйма. В том случае, если вам уже известно, что потребление у вас увеличено, тогда уверенно берите шланг с диаметром ¾ дюйма. Не повредит и силиконовое покрытие, а также широко используется пластик в качестве поверхности для сильфонной подводки.

Из известных производителей, можно выделить следующие: Parigi, Idrosapiens, Pepe, Kuzuflex.

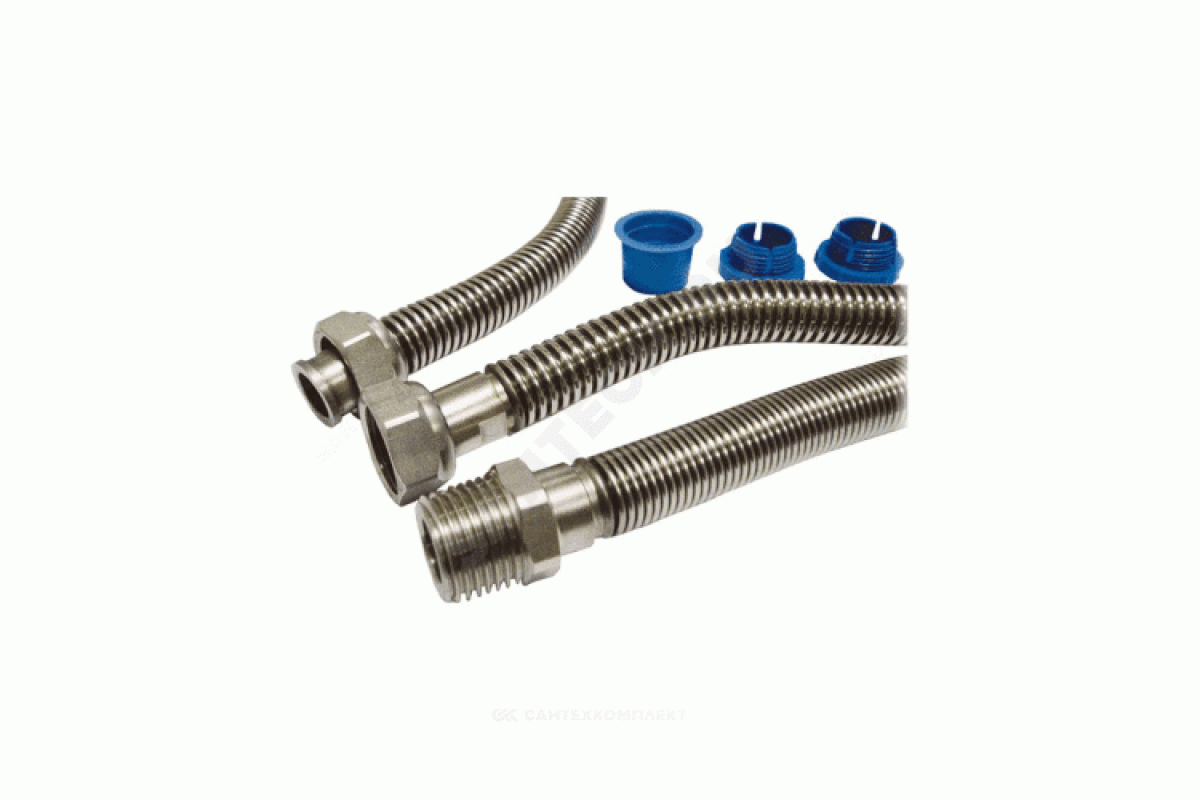

Гибкая подводка 3/4 дюйма



из нержавеющей стали D 20 мм длина под заказ.

Изготавливается под заказ нужной длины с шагом 50 мм ниже цена на некоторые размеры.

Гибкая подводка для воды из нержавейки 15 или 1/2 дюйма, 20 или 3/4 дюйма, 25 или 1 дюйм, 32 или 1 1/4 дюйма, 40 или 1 1/2 дюйма, 50 или 2 дюйма, 65 или 2 1/2 дюйма для быстрого монтажа отопления, водоснабжения, для кислот и химических растворов, для воздуха и других газов, для частных котельных

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 400 мм ― 470 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 500 мм ― 534 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 600 мм ― 585 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 700 мм ― 687 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 800 мм ― 776 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 900 мм ― 826 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 1000 мм ― 877 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 1100 мм ― 941 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 1200 мм ― 992 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 1300 мм ― 1017 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 1400 мм ― 1119 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 1500 мм ― 1170 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 2000 мм ― 1449 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 2500 мм ― 1831 р.

Гибкая подводка гигант 3/4 дюйма ( 20 мм ) х L 3000 мм ― 2174 р.

Основные места использования гибкой подводки из нержавеющей стали:

Гибкая подводка 3/4 дюйма

для подключения фанкойлов, для систем вентиляции, для стиральных машин, для бойлеров, для радиаторов отопления, для пожаротушения, для спринклеров, для тепличного полива, и т.д..

Руководство по монтажу

Не допускать перегиб подводки меньше установленного минимального радиуса.
Перед присоединением накидных гаек необходимо придать подводке нужную конфигурацию.
Не допускать изгиба подводки на участке ближе 70 мм к накидной гайке
Не перегибать повторно и не растягивать
Не допускать перекручивание подводки
Подсоединение подводок только с плоскими прокладками толщиной от 2,5 мм
Температура зависит от материала используемых уплотнений (резина +70°C, паронит +250°C, фторопласт +170°Cт, медь +400°C )
Придание нужной конфигурации гибкой подводки производиться вручную
Для избегания прорыва прокладок не перетягивайте гайки
Соблюдайте рекомендованное рабочие давление
При повреждении заменить целиком
Запрещается использовать подводку без стального стопорного кольца

1D — Внутренний диаметр гофрированной трубы 2D — Внешний диаметр гофрированной трубы 3D — Средний диаметр гофрированной трубы	1D мм	2D мм	3D мм	Вес Кг/м	Шаг гофры мм	Рекомен-дованное рабочие давление	Миним. Радиус изгиба мм	Толщина стенки трубы мм
Гибкая подводка 1/2  (15 мм)	12,9	16,2	14,55	0,117	4	1,6 МПа	40	0,3
Гибкая подводка 3/4  (20 мм)	16,2	19,9	18,05	0,147	4	1,6 МПа	50	0,3
Гибкая подводка 1  (25 мм)	21,8	26,8	24,3	0,219	4,5	1,6 МПа	65	0,3
Гибкая подводка 1 1/4  (32 мм)	28,5	34,2	31,35	0,317	5	1,2 МПа	86	0,3
Гибкая подводка 1 1/2  (40 мм)	34,9	40,7	37,8	0,284	6	1,0 МПа	105	0,3
Гибкая подводка 2  (50 мм)	40,05	48,9	44,48	0,508	6	1,0 МПа	150	0,3
Гибкая подводка 2 1/2  (65 мм)	56,1	65,1	60,6	0,740	7	0,5 МПа	170	0,3

Гибкая подводка для воды 20 мм

Гибкая подводка для воды из нержавеющей гофрированной трубы это не только удобный способ соединения участков водопровода, но и высокая надёжность. В связи с ростом количества частных домов возникает потребность в установке или замене старого котельного оборудования. И тут в большинстве случаев нужны гибкие подводки из труб большого диаметра. Действительно, например котел КЧМ который производит завод в г Киров Калужской области подключается диаметром 2 дюйма ( 50 мм ). А котлы отопления из Ростова-на-Дону, Красноярска, Твери, Рязани и других городов и импортные как протерм, вайлант, будерус,  с выходами 1 1/4 ( 32 мм ) или 1 1/2 ( 40 мм ) дюйма. И это теперь решается просто надо замерить расстояние от котла, который пришел на замену старому до ближайшей точки бывшей системы отопления. Потом заказать гибкую подводку  с нужным диаметром и длиной. Разъёмное соединение в виде накидных гаек делает эту работу простой и надёжной. Настенные котлы в большинстве подключаются входом патрубка 1 дюйм. Да и большинство гибких подводок используемых в частном доме в водоснабжении это 1 дюймовые размеры, если надо подключить насос или насосную станцию, расширительный бак или фильтры очистки воды. Сегодня гибкие трубы из нержавейки вытесняют медные трубы и по цене и по надёжности. С остальными трубами спорная ситуация только по цене. Не маловажно в любой системе отопления или системе водоснабжения это соединение. Гибкая подводка из нержавейки сильфонная притягивается через прокладку накидной гайкой. Плюс такого соединения, что плоскую прокладку можно подобрать под любую среду и температуру. Сама резьба остается сухой, что очень важно. Хорошая толстая прокладка, например, из фторопласта хорошо уплотняет соединение и выдерживает температуру до 300 градусов. Фторопласт дороже силикона или резины, но он не боится высоких и низких температур, да и срок  службы больше в разы. Например, на вопрос какая подводка, и какого производителя лучше, например немецкая или итальянская, турецкая или испанская, российская или корейская, китайская или американская ответ нужно искать в материалах. Допустим одна гибкая подводка из резины, изготовлена на производстве в германии, а другая из гофрированной нержавеющей трубы в России. Одна выдержит давление до 6 Атм и температуру до 80 градусов а из нержавейки это же умноженное как минимум на три. Не которые скажут, зачем такой запас прочности для смесителя или унитаза. Но срок службы разница тоже в разы, а тот факт что диаметр резиновой подводки заканчивается диаметром 1 дюйм… Любой покупатель взвешивает цену, надежность, долговечность а страна изготовитель и фирма которая производит гибкую подводку отходит на второй план. Но это пока не во всех отраслях и продуктах.

Гибкая подводка для воды 3/4 дюйма нержавейка.

Гибкая подводка сильфонная это гофрированная нержавеющая труба с толщиной стенки 0,3 мм. И на концах накидные гайки из латуни. Такая гибкая подводка сильфонного типа может применяться при любых условиях и любыми средами, например с кислотными, щелочными. При замерзании воды внутри сильфонной подводки происходит небольшое удлинение. Поэтому гибкая подводка работает не просто как компенсатор но и при перемерзании на разрыв. Срок службы не зависит от температуры или воды плохого качества. Само устройство соединения с резьбой или резьбовыми фитингами, устроено так чтобы жидкость соприкасалась только с нержавеющий сталью и прокладкой. Несколько лет назад основными были или з резины или паронита. Сегодня в продаже есть из меди и алюминия, но самая идеальная это прокладка из фторопласта. Сам материал фторопласт если посмотреть ГОСТ можно увидеть температурную линейку до плюс 260 градусов С и стойкостью ко всем сильным агрессивным средам. В итоги получается гибкая подводка сильфонная которая выдерживает нагрузки фторопласта или меди. Нержавеющая сталь которая основной материал в гибкой подводке все таки превосходит все другие материалы.  А сравнивать гибкую подводку сильфонного типа с образцами старой подводки из резины в оплётке из проволоки. Плюс концовки, которые сконструированы таким образом,  что являются самым слабым звеном. Понимание что гибкую подводку надо менять каждые 2-3 года приходит после крупных аварий. Гибкая подводка сильфонная практически вечная, или перефразировав можно сказать, на Ваш век хватит. Но есть и минусы, например гибкая подводка из резинового шланга дешевле в два раза сильфонной. Еще есть толи минус толи плюс в теплопроводности материала в одном случае нужно одевать поверх теплоизоляцию, например чтобы не обжечься или не отапливать помещение, где это не надо. Иногда речь заходит о сопративлении которое при пропорционально скорости, но если скорость в полдюймовой такая сумашедшая надо просто её уменьшить взять например следующую гибкую подводку для воды 3/4 дюма. Если гибкая подводка для воды 3/4 дюйма не устраивает возьмите 1 дюйм.  Не которые рассказывают о шуме который она может издавать при завихрениях жидкости. Но это можно встретить в любых трубопроводах с большим течением, просто нужно в место гибкой подводки 1/2 дюйма поставитьгибкую подводку 3/4 дюйма и этим  закрыть вопрос. Допустим, есть схема удешевления  сметы за счёт малых диаметров труб и установки большего числа мощных насосов. Такие трубопроводы можно встретить у очень крутых проектировщиков. Но схема, сделанная на глазок приведет что трубопровод будет просто гудеть. Например, диаметры медных труб в отоплении монтажники применяют, начиная с 15мм.  А проектные организации из Европы например немецкие применяют в системах отопления медные трубы 10 мм и 12 мм. В продолжении разговора а гибкой подводки старого образца из резины диаметр внутри шланг у полудюймовой (1/2 дюйма)  равен 8 мм, а гибкой подводки гигант 10 мм. У Гибкой подводки сильфонной из нержавейки 1/2 дюйма внутренний диаметр 15 мм. Но линейка размеров гофрированной гибкой подводки гораздо больше точнее она перекрывает все дюймовые размеры. А сравнивая полипропиленовые трубы самый большой диаметр наружный 110 мм с толщиной стенки 18,4 мм получаем внутренний 73,2 мм. Самая большая гибкая подводка из нержавеющий стали  2 1/2 дюйма, у неё внутренний диметр 60 мм. Одним из важных качеств, безусловно, является использования гибкой подводки из нержавейки в отоплении. Важно отметить, что это единственный вариант другие просто не подходят. Даже производители полипропиленовых труб в применении пишут не для отопления, а для ХВС и ГВС. Использование гибких гофрированных труб из нержавейки с компрессионными фитингами не возможно из за силиконового уплотнителя внутри обжимного фитинга. Подключение тепловых завес или фанкойлов через компрессионные фитинги начинают подтекать из за перегретого теплоносителя. Поэтому лучше произвести замену на гибкие подводки из нержавеющий стали с накидными гайками и фторопластовыми прокладками. Смесительный узел для воздушной завесы собранный с применением компрессионных фитингов и силиконовых уплотнителей начинает подтекать после нагрева выше 75 градусов. Постоянное подтягивание не закроет полностью эту проблему. Альтернативный вариант замена на медные трубы или на гибкие подводки для воды из нержавеющей стали.



Гибкая подводка для воды 3/4 дюйма

универсальна, она подходит и для отопления и для пара. Большинство современных проектов по пожарной безопасности используют гибкие подводки 3\4 на 1/2 дюйма или с двух сторон 3/4 дюйма. Это удобное и надёжное подключение спринклеров. Очень хорошее применение и в агропромышленном комплексе например для орошения в теплицах. Или в  производстве для системы воздушных завес. Многое из перечисленного находится под потолком, что означает повышенную опасность. Поэтому использование резиновых шлангов не допустимо. Сегодня с новыми проектами устанавливается высоко технологическое оборудование. Цена на которое очень  высокое. С высоким сроком эксплуатации. Понимая это нужно избегать не больших участков с не качественными материалами. Что касается гибкой подводки из нержавеющей стали то цена не намного выше старого образца. На по сроку службы превосходит все оборудование любой системы.

Какие существуют аксессуары для компенсаторов?

Принадлежности для компенсаторов

Компенсатор сам по себе компенсирует любые осевые, продольные и угловые перемещения в трубопроводах, каналах и резервуарах. Добавление аксессуаров к компенсатору увеличивает сложность, но также увеличивает его возможности. Некоторые аксессуары для компенсаторов включают.

1. Внутренние вкладыши
2. Сварные концы
3. Фланцы
4. Манжеты
5.Полые усиливающие кольца
6. Управляющие стержни
7. Ограничительные стержни
8. Стяжные стержни
9. Сильфоны
10. Пантографические рычаги
11. Защитная крышка
12. Соединитель для продувки

1. ВНУТРЕННИЕ ЛАЙНЕРЫ:

Вкладыши или перегородки — это фиксированная или гибкая втулка из нержавеющей стали, помещенная внутри сильфона для продления срока службы металлических компенсаторов . Вкладыши защищают извилины от эрозии из-за химического и электрохимического воздействия текучей среды.Когда происходит турбулентный поток среды, а не ламинарный поток из-за изогнутой внутренней стороны сильфона, это может привести к увеличению давления ближе к компенсатору. Среда, текущая с высокой скоростью, также вызывает резонансную вибрацию в сильфоне, где рекомендуется использовать вкладыши для обеспечения плавного и ламинарного потока и уменьшения вибраций.

Возможна эрозия, когда в трубных системах переносятся катализатор, абразивные материалы и другие высокотемпературные среды, требующие рукавов с высоким манометром, а также для обратного потока среды требуются муфты с высоким калибром.

Внутренние втулки не должны использоваться там, где передаются жидкости с высокой вязкостью, такие как тяжелая нефть, смолы и т. Д., Поскольку такие жидкости вызывают уплотнение, коксование, что приводит к преждевременному выходу из строя компенсатора. Обычно внутренняя облицовка приваривается к фланцам компенсаторов.

2. СВАРОЧНЫЕ КОНЦЫ:

Концы компенсаторов, оборудованные подходящими трубами с фаской для приваривания к сопрягаемому оборудованию или трубам.

3.ФЛАНЦЫ:

Концы компенсаторов снабжены фланцами с целью болтового соединения с ответными фланцами трубопроводных систем. Фланцы доступны во многих формах, таких как квадратные фланцы, закругленные фланцы и т. Д.

4. ВОРОТНИКИ:

Кольцо из металлической трубки или металлической полосы для вставки в конец сильфона, которое используется для приварки фланцев. Хомуты делают сильфон негибким на его конце, это может предотвратить растрескивание корня в сильфоне.

5. ПОЛЫЕ УСИЛИТЕЛЬНОЕ КОЛЬЦО:

Т-образный (в поперечном сечении) элемент, устанавливаемый на корнях изгиба сильфона в компенсаторах. Основная функция — это усиление против внутреннего давления сильфона, где он ограничивает боковое отклонение. Эти кольца изготовлены из углеродистой стали, нержавеющей стали или других подходящих сплавов и изготовлены из труб или массивных круглых прутков.

6. ПУЛЬТ УПРАВЛЕНИЯ:

Регулирующий стержень обычно представляет собой стержень или стержень, прикрепленный к компенсаторам.Основная функция тяги управления — обеспечение равномерного распределения движения между двумя сильфонами универсальных компенсаторов. Регулирующие стержни не используются для ограничения тяги давления.

7. ПРЕДЕЛЬНАЯ СТЕРЖЕНЬ:

Основная функция ограничительного стержня — ограничивать осевое, поперечное и угловое перемещение сильфона во время работы. Если основной анкер имеет тенденцию к отказу, ограничительный стержень сдерживает полное давление и динамические силы текущей среды.Ограничительные стержни предназначены для предотвращения чрезмерного сжатия и растяжения.

8. ТЯГА:

Анкерный стержень обычно представляет собой стержень или стержень с резьбой по всей длине и гайкой на нем, прикрепленный к узлу компенсатора. Его основная функция заключается в ограничении диапазона осевого перемещения с помощью регулируемых гаек на стяжных шпильках. Он также ограничивает полное давление во время непрерывной работы и допускает боковой прогиб компенсаторов. Если в компенсаторах используются две стяжные шпильки, это позволяет соединениям допускать угловое отклонение.

9. СИНИЙ:

Сильфон состоит из серии изгибов, форма которых рассчитана на то, чтобы выдерживать внутреннее давление трубы, но достаточно гибкая, чтобы воспринимать осевые, боковые и угловые изгибы. Сильфон — единственный гибкий элемент компенсаторов. Серия свертки имеет один или несколько слоев толщины в зависимости от требований конструкции. Основная функция сильфона — многократно воспринимать отклонение, и отклонение приводит к возникновению напряжений.Эти нагрузки должны быть как можно более низкими, чтобы обеспечить длительный жизненный цикл.
Для того, чтобы выдерживать высокое давление, толщина сильфона должна быть достаточно большой, но самый тонкий сильфон обеспечивает большую гибкость и прогиб. При проектировании сильфонов может возникнуть конфликт, учитывая как давление, так и гибкость.
A Сильфон должен выдерживать до 3000 циклов при расчетном давлении и прогибе, после выполнения 10 000 циклов сильфон имеет тенденцию к выходу из строя. Сильфон сжимается или расширяется в течение определенного периода времени и возвращается в исходное положение, что считается одним циклом.Например, если сильфон сжимается в течение одного года и возвращается в исходное положение, это считается одним полным циклом.

10. ПАНТОГРАФИЧЕСКИЕ СВЯЗИ:

Это регулирующая тяга особой формы, прикрепленная к компенсатору в сборе и похожая на ножничное оборудование. Основная функция пантографических рычагов состоит в том, чтобы равномерно распределять отклоняющее движение между двумя сильфонами универсального компенсатора, но не сдерживать давление, создаваемое стержнем управления.

11. ЗАЩИТНАЯ КРЫШКА:

Защитные кожухи представляют собой тонкий металлический лист из углеродистой стали или нержавеющей стали, который покрывает внешние изгибы сильфона. Основная функция этих кожухов — предотвращение повреждений во время технического обслуживания, контакта с другими трубами, подвесками и другим оборудованием. Это применимо в таких системах, где жидкость или пар могут проникать на внешнюю поверхность сильфона, в таких случаях рекомендуется использовать толстостенные крышки для защиты.

12.СОЕДИНИТЕЛЬ ПРОДУВКИ:

В трубопроводной системе, где осадок накапливается между внешней стороной внутренних вкладышей и внутренней стороной сильфона. Резьбовые соединители для продувки используются постоянно или периодически для нагнетания жидкости с целью удаления собранных отложений.

Внутренний вкладыш компенсатора | США сильфоны

Внутренние вкладыши или перегородки являются рекомендуемым аксессуаром для продления срока службы многих металлических компенсаторов труб из-за их способности защищать извилины от прямого столкновения потока, которое может вызвать эрозию и вызванную потоком вибрацию.Внутренние футеровки следует использовать, когда условия внутреннего потока превышают следующие критерии: Внутренние втулки должны быть указаны для всех трубных компенсаторов, независимо от металла сильфона, в следующих случаях: Там, где необходимо свести потери на трение к минимуму и желателен плавный поток. Где скорости потока высоки и могут вызвать резонансную вибрацию сильфона. Муфты рекомендуются, когда скорости потока превышают следующие значения:

Воздух, пар и другие газы 1) диаметром до 6 дюймов.- 4 фута / сек на дюйм диам. 2) диаметром более 6 дюймов. — 25 футов / сек. Вода и другие жидкости 1) диаметром до 6 дюймов. — 1-2 / 3 фута / сек на дюйм диам. 2) диаметром более 6 дюймов. — 10 футов / сек. Когда турбулентный поток создается в пределах десяти диаметров трубы от компенсатора трубы из-за изменений направления потока, клапанов, тройников или коленчатых секций, циклических устройств и т. Д., Фактическая скорость потока должна быть умножена на четыре, прежде чем использовать критерии Стандарты компенсаторов Ассоциация производителей Разделы C-3.1.2 и C-3.1.4. Если существует вероятность эрозии, например, в трубопроводах с катализатором или другой абразивной средой, следует использовать гильзы большого диаметра. Относительно тонкий сильфон ни в коем случае не должен подвергаться непосредственной эрозии. Там, где есть обратный поток, могут потребоваться толстые калибровочные втулки. Для высокотемпературных применений, чтобы снизить температуру сильфона и позволить металлу сохранять свои более высокие физические свойства.(Для достижения максимального эффекта компенсационный шов не следует изолировать снаружи.) Внутренние втулки не должны использоваться там, где передаются жидкости с высокой вязкостью, такие как смолы и т. Д., Поскольку эти жидкости могут вызвать «уплотнение», «закоксовывание» и «спекание», что, в свою очередь, может вызвать преждевременный компенсатор трубного компенсатора. отказ. Если жидкость такова, что продувка эффективно предотвращает «уплотнение», внутренние рукава могут использоваться вместе с продувочными соединениями.

Стандартная внутренняя облицовка PT&P изготовлена ​​из нержавеющей стали серии 300. Если этого требуют соображения коррозии или температуры, футеровка может быть изготовлена ​​из того же материала, что и для сильфонов. Вкладыш — это сваренная в продольном направлении труба, прикрепленная одним концом к входному концевому соединению. Диаметр футеровки достаточно мал, чтобы свободный конец, расположенный ниже по потоку, не мешал или не контактировал с соединением выходного конца во время бокового или углового отклонения.Когда стандартный трубный компенсатор выбран из этого каталога с дополнительным внутренним вкладышем, следует указать ожидаемое боковое отклонение, чтобы можно было правильно выбрать диаметр вкладыша. Если ожидаемый расход будет очень высоким, например, в предохранительных клапанах пара или в системах с выхлопом и отбором пара турбины, внутренняя облицовка должна иметь более тяжелую конструкцию. Обычно материал футеровки может быть таким же, как материал трубы системы, например углеродистой сталью, с толщиной футеровки 1/8 дюйма и более в зависимости от скорости потока и диаметра. Внутренние вкладыши почти всегда привариваются к компенсатору трубы. Однако, если указано концевое соединение фланца Van-Stone, вкладыш PT&P будет иметь свой собственный фланец и будет захватываться между фланцами на входном соединении с трубопроводом.

RX® Металлический сильфон | Промышленные шланги

RX® KS SS / ST PN16 (38kB)		Высокие температуры, возможно в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	Нержавеющая сталь AISI 316Ti (1.4571)
RX® KS SS PN16 (38kB)		Высокие температуры, возможно в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	Нержавеющая сталь AISI 316Ti (1.4571)
RX® KSi SS / ST PN16 — с футеровкой (39kB)		Высокие температуры, возможно в сочетании с высоким давлением, такие как пар, термомасло, горячая вода, химикаты , так далее.	Нержавеющая сталь AISI 316Ti (1.4571)
RX® KSi SS PN16 — с футеровкой (39kB)		Высокие температуры, возможно, в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. д.	Нержавеющая сталь AISI 316Ti (1.4571)
RX® KBF SS / ST PN16 (40kB)		Высокие температуры, возможно в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты , так далее.	Нержавеющая сталь AISI 316Ti (1.4571)
RX® KBF SS / SS PN16 (40kB)		Высокие температуры, возможно в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д. .	Нержавеющая сталь AISI 316Ti (1.4571)
RX® KBFi SS / ST PN16 — с футеровкой (40кБ)		Высокие температуры, возможно, в сочетании с высоким давлением, например пар, термомасло, горячая вода , химикаты и т. д.	Нержавеющая сталь AISI 316Ti (1.4571)
RX® KBFi SS PN16 — с футеровкой (40кБ)		Высокие температуры, возможно в сочетании с высоким давлением, такие как пар, термомасло, горячая вода, химикаты, и т. д.	Нержавеющая сталь AISI 316Ti (1.4571)
RX® KBFL PN16 (40kB)		Высокие температуры, возможно, в сочетании с высоким давлением, такие как пар, термомасло, горячая вода, химикаты и т. д.	Нержавеющая сталь AISI 316Ti (1.4571)
RX® KST PN16 (42kB)		Высокие температуры, возможно, в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	—
RX® KFFT PN16 (43kB)		Высокие температуры, возможно в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	нержавеющая сталь AISI 321 (1.4541)
RX® KS2T PN16 (43kB)		Высокие температуры, возможно, в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	нержавеющая сталь AISI 321 (1.4541)
RX® KFF2T PN16 (45kB)		Высокие температуры, возможно, в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	нержавеющая сталь AISI 321 (1.4541)
RX® KSG PN16 (49kB)		Высокие температуры, возможно, в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	Нержавеющая сталь AISI 321 (1.4541)
RX® KFFG PN16 (48kB)		Высокие температуры, возможно в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	Нержавеющая сталь AISI 321 (1.4541)
RX® KSC PN16 (49kB)		Высокие температуры, возможно в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	Нержавеющая сталь AISI 321 (1.4541)
RX® KFFC PN16 (48kB)		Высокие температуры, возможно, в сочетании с высоким давлением, например пар, термомасло, горячая вода, химикаты и т. Д.	Нержавеющая сталь AISI 321 (1.4541)
RX® KS-HP PN40 (40kB)		Сильфон RX®-HP — это многослойные сильфоны гидравлической формы, специально разработанные для исключения перемещений в трубопроводах , где предъявляются высокие требования к сроку службы и безопасность.Если стандартные сильфоны имеют срок службы 1000 циклов, сильфоны HP рассчитаны как минимум на 2000 циклов. Благодаря гидравлическому перемещению сильфона становится возможным большая амортизация движения и небольшая длина фитинга . Многослойная конструкция сильфона гарантирует высокую гибкость за счет высокой формы волны и низкой жесткости пружины. Сильфоны RX®-HP особенно подходят для поглощения больших движений, вибраций и высокого давления.	Нержавеющая сталь AISI 316Ti (1.4571) Нержавеющая сталь AISI 321 (1.4541)
RX® KS-HP PN64 (41kB)		Сильфон RX®-HP представляет собой многослойный сильфон с гидравлической формовкой, специально разработанный для устранения перемещений в трубопроводах, где предъявляются высокие требования к сроку службы и безопасности. Если стандартные сильфоны имеют срок службы 1000 циклов, сильфоны HP рассчитаны как минимум на 2000 циклов. Благодаря гидравлическому перемещению сильфона становится возможным большая амортизация движения и малая монтажная длина. Многослойная конструкция сильфона гарантирует высокую гибкость за счет высокой формы волны и низкой жесткости пружины. Сильфон RX®-HP особенно подходит для поглощения больших движений, вибраций и высокого давления.	Нержавеющая сталь AISI 316Ti (1.4571) Нержавеющая сталь AISI 321 (1.4541)
RX® KS-HP PN100 (40kB)		Сильфоны RX®-HP представляют собой многослойные сильфоны с гидравлической формовкой, специально разработанные для исключения перемещений в трубопроводах, где предъявляются высокие требования к долговечности и безопасности. Если стандартные сильфоны имеют срок службы 1000 циклов, сильфоны HP рассчитаны как минимум на 2000 циклов. Благодаря гидравлическому перемещению сильфона становится возможным большая амортизация движения и малая монтажная длина. Многослойная конструкция сильфона гарантирует высокую гибкость за счет высокой формы волны и низкой жесткости пружины. Сильфон RX®-HP особенно подходит для поглощения больших движений, вибраций и высокого давления.	Нержавеющая сталь AISI 316Ti (1.4571) Нержавеющая сталь AISI 321 (1.4541)
RX® KS-HP PN160 (41kB)		Сильфон RX®-HP представляет собой многослойный сильфон с гидравлической формовкой, специально разработанный для устранения перемещений в трубопроводах при высоких предъявляются требования к сроку службы и безопасности. Если стандартные сильфоны имеют срок службы 1000 циклов, сильфоны HP рассчитаны как минимум на 2000 циклов. Благодаря гидравлическому перемещению сильфона становится возможным большая амортизация движения и небольшая длина фитинга .Многослойная конструкция сильфона гарантирует высокую гибкость за счет высокой формы волны и низкой жесткости пружины. Сильфоны RX®-HP особенно подходят для поглощения больших движений, вибраций и высокого давления.	Нержавеющая сталь AISI 316Ti (1.4571) Нержавеющая сталь AISI 321 (1.4541)
RX® KS-HP PN250 (41kB)		Сильфоны RX®-HP представляют собой многослойные сильфоны гидравлической формы разработан для исключения перемещений в трубопроводах, где предъявляются высокие требования к сроку службы и безопасности. Если стандартные сильфоны имеют срок службы 1000 циклов, сильфоны HP рассчитаны как минимум на 2000 циклов. Благодаря гидравлическому перемещению сильфона становится возможным большая амортизация движения и малая монтажная длина. Многослойная конструкция сильфона гарантирует высокую гибкость за счет высокой формы волны и низкой жесткости пружины. Сильфоны RX®-HP особенно подходят для поглощения больших движений, вибраций и высокого давления.	Нержавеющая сталь AISI 316Ti (1.4571) Нержавеющая сталь AISI 321 (1.4541)
RX® KSU PN2,5 — Сильфон для выхлопных газов (38kB)		Сильфон для выхлопных газов. Горячий воздух, газы, пары и т. Д.	Нержавеющая сталь AISI 321 (1.4541)

Металлические компенсаторы и металлические сильфоны

Hose Master — ведущий производитель металлических сильфонов и металлических компенсаторов.

Каталог компенсаторов

Мы предлагаем как предварительно спроектированные компенсаторы, так и специально разработанные компенсаторы, используя наш технический опыт и инновации.Используя формулу успеха, которая сделала нас лидером отрасли по производству металлических шлангов и сборок, Hose Master обеспечивает такое же превосходное проектирование, точно контролируемые производственные процессы, экспертный контроль качества и исключительное обслуживание клиентов в области изготовления сильфонов и компенсаторов.

Машиностроение и производство . В основе успеха Hose Master лежит технический опыт. Запатентованное оборудование, спроектированное и изготовленное собственными силами, позволяет нам выходить за рамки обычных продуктов и предлагать продукты высочайшего качества с оптимальным соотношением цены и качества.Наши квалифицированные инженеры готовы помочь вам в проектировании металлических компенсаторов для самых требовательных приложений.

Обеспечение качества . Основным принципом Hose Master является поставка продукции высочайшего качества. Конструкции соответствуют EJMA и ASME Section VIII, а также требованиям норм по трубопроводам, котлам и давлению — B31.1 и B31.3. Эта сертификация распространяется на объем деятельности, связанный с изготовлением и сборкой напорных трубопроводов, что означает, что наши инженерные и производственные группы могут проектировать системы в соответствии с правилами Кодекса ASME по котлам и сосудам под давлением.Эта сертификация дает Hose Master штампы «U», «PP» и «R» для компенсаторов. Спецификации клиентов могут быть проверены с помощью анализа методом конечных элементов (FEA) или 3D-моделирования в САПР. Варианты испытаний компенсаторов включают пневматические, гидростатические методы, методы проникающего газа под высоким давлением или жидкости, а также гелиевую масс-спектрометрию и радиографию.

Анализ продукции и отказов . Ключом к постоянному решению любых проблем с металлическими компенсаторами из прочного металла является точное определение первопричины (причин) прошлых видов отказов продуктов, снятых с эксплуатации.Собственная лаборатория по анализу продуктов и отказов Hose Master может определить различные виды отказов, будь то в результате усталости, коррозии, деформации или множества других возможных причин. Hose Master — единственный производитель металлических шлангов и компенсаторов в Северной Америке, который предлагает своим партнерам-дистрибьюторам собственный анализ отказов и обратный инжиниринг в качестве бесплатных услуг.

Сервис . Компания Hose Master предлагает более 90 сварщиков, сертифицированных по ASME IX, и обширную программу складских запасов материалов.Помимо обеспечения наилучшего стандартного срока поставки, Hose Master предлагает нашу службу экстренной помощи в нерабочее время для шлангов и компенсаторов, обеспечивая клиентам быстрое реагирование на критические и срочные ситуации, которые возникают вне обычных рабочих часов.

Если у вас есть заявка на компенсационный шов и вам нужна помощь, пожалуйста, свяжитесь с нами. Наша опытная команда экспертов поможет подобрать правильное решение и ответит на любые вопросы.

Металлические компенсаторы от Unisource Manufacturing

Разработанный инженерами-консультантами и владельцами зданий и установленный подрядчиками по всему миру в течение многих лет, Unisource V-Loops решает проблемы движения трубы, вызванные тепловым ростом трубы и непредсказуемыми движениями, связанными с сейсмической активностью.V-образные петли Unisource могут выполнять функции больших трубопроводных петель или компенсаторов, и, кроме того, могут обеспечивать защиту и гибкость во многих плоскостях во время потенциально катастрофических землетрясений.

В отличие от больших трубопроводных петель, V-образные петли Unisource занимают минимум места, обеспечивая решения для компенсации движения труб в условиях ограниченного пространства, таких как внутренние трубопроводы. Небольшая конфигурация V-образных петель также гораздо менее восприимчива к потерям тепла, с которыми приходится иметь дело в случае больших петель труб.

В то время как металлические сильфоны или резиновые компенсаторы будут создавать значительные нагрузки на анкеры из-за воздействия осевого статического давления, V-образные петли Unisource не будут создавать осевые нагрузки на систему трубопроводов. Уникальная конструкция плетеной V-образной петли создает гибкий продукт, который не расширяется под давлением. Приваренная оплетка действует как ограничивающее устройство даже при повышенном давлении, но при этом обеспечивает огромную гибкость. Анкерные нагрузки в отношении V-образных петель Unisource ограничиваются относительно небольшими усилиями пружины, необходимыми для отклонения гибких ножек внутри петли.В отличие от компенсаторов, требуется минимум направляющих труб

V-Loops

Unisource чрезвычайно легко спроектировать во вложенных конфигурациях. Благодаря присущей V-образной конструкции стандартные V-образные петли могут просто вставляться друг в друга с относительно точным центрированием. Можно сэкономить значительный объем пространства, а поскольку в Unisource V-Loops не требуется устанавливать дополнительных удлинителей труб, можно использовать стандартные модели, что позволяет сэкономить средства и сократить время доставки.

Стандартное положение Unisource V-Loop — горизонтальный участок трубы с коленом, направленным прямо вниз.Однако позиционирование является универсальным, и петли могут быть установлены во многих других положениях, таких как горизонтальная укладка петли, установка колена прямо вверх или установка для вертикальных участков трубопровода. В установках, отличных от стандартного положения, Unisource может предоставить опорную проушину, позволяющую тросу или стержню выдерживать вес петли и ее содержимого.

Unisource V-Loops можно использовать для различных жидкостей и газов. Петли могут быть изготовлены из шланга и оплетки из нержавеющей стали с концевыми фитингами и коленами из углеродистой стали или из бронзового шланга и оплетки с медными концевыми фитингами и коленами.Варианты концевых фитингов включают фланцы, наружную резьбу, концы под сварку со скошенной кромкой, концы с канавками и медный слой. Используйте Unisource V-Loops для таких применений, как отопление и охлаждение воды в системах HVAC; пар с умеренной скоростью; природный газ; медицинские газы; пожарный спринклерный трубопровод; и избранные технологические приложения. При необходимости можно добавить сливные порты

Для применений с более высоким давлением V-образные петли Unisource могут быть сконструированы с использованием шлангов с двойной оплеткой. Проконсультируйтесь с Unisource по поводу конкретных номинальных значений давления.

Стандартные V-образные петли Unisource предлагаются для перемещения на 2 или 4 дюйма от центральной линии в осевой и смещенной плоскостях. По запросу могут быть изготовлены петли для еще большего движения.

Все V-образные петли Unisource поставляются в комплекте с проводами с инструкциями по установке, прикрепленными к каждому продукту. Unisource предлагает петли для приложений под эгидой CSA / AGA, NFPA и U.L.

Все о руководствах

Компенсирующие муфты в гидравлических системах используются, когда естественная гибкость трубы не выдерживает расчетного перемещения, вызванного тепловым расширением.Эти соединения могут быть жесткими трубными петлями, Metraloops, металлическими сильфонами или резиновыми компенсаторами. Независимо от типа указанного компенсатора, все дело в направляющих. Многое из того, что будет дальше, относится к гидравлическим системам низкого давления (ниже 250 ° F). Давайте посмотрим на перечисленные устройства расширения.

Компенсаторные компенсаторы сильфонного типа

Когда речь идет о компенсаторах для гидравлических систем, сильфонный тип используется уже давно.Они обеспечивают осевое сжатие, но не предназначены для бокового перемещения. Они движутся как аккордеон и могут быть изготовлены для различных движений. В отличие от петель трубы, они расположены на одной линии с трубой и имеют большой смысл в условиях ограниченного пространства. Metraflex MNLC — это пример, который мы используем в гидравлических системах.

В сильфоне должно использоваться множество направляющих в зависимости от длины и давления в трубе. Важно, чтобы сустав не двигался в стороны. Это происходит, если труба прогибается из-за отсутствия надлежащих направляющих или анкеров.Количество необходимых направляющих также определяет такое же количество структурных точек для крепления направляющей. Вот где могут возникнуть большие расходы.

Сильфонные компенсаторы с внешним давлением или Metragator

Одной из проблем, связанных с соединением сильфонного типа, является то, что называется «изгибом». Это неисправность компенсатора, поскольку при изгибе сильфон перемещается в поперечном направлении внутри стыка. В гидронике это не проблема, поскольку длина сильфона относительно мала.Когда расширение гидравлической системы достигает 4 дюймов или более и требуется соединение сильфонного типа, мы рекомендуем Metragator. «Gator» по-прежнему представляет собой сильфон, но включает футеровку, а внешняя герметичная крышка защищает продукт от повреждений во время строительства, а также предотвращает изгиб.

Компенсаторы

В небольших системах трубопроводов и радиационных участках с ребристыми трубками вы найдете компенсаторы расширения. Просто еще одно название компенсатора. Медная труба будет перемещаться более чем на 2 дюйма на 100 футов, но также довольно легко изгибается.При длинных участках трубы с медным оребрением могут возникнуть проблемы с расширением и изгибом, которые в лучшем случае могут вызвать царапающий шум, а в худшем — повредить.

Может быть преимуществом указать компенсатор, который будет использоваться, если оребренная трубка превышает определенную длину. Например, установите компенсаторы расширения с правильной направленностью на всех участках труб с оребрением более 40 футов. При детализации помните о направляющих. Ниже приведены примеры недорогих направляющих для плинтусов от Metraflex.

Шлейфы расширения

Пока инженер проектирует и устанавливает систему трубопроводов, необходимо провести анализ, чтобы определить, достаточно ли витков «L», «Z» или «U», чтобы справиться с тепловым расширением трубы.Если естественного движения недостаточно, инженер может обратиться к трубной расширительной петле.

Проблема с трубопроводными петлями — это недвижимость. Давайте посмотрим на пример. Предположим, у нас есть 100 футов 6-дюймовой стальной трубы с теплоносителем 180 ° F. На странице 26 Руководства по расширению Metraflex показано расширение 1,36 дюйма при температуре от 0 ° F. Если мы применим коэффициент безопасности и посмотрим на страницу 25 того же руководства, то петля будет 4’6 дюймов в ширину и 9 футов в длину. Если есть две изолированные трубы и они вложены друг в друга, то необходимое пространство будет более 5 футов в ширину и 10 футов в длину.Это может помешать работе электричества, водопровода, воздуховодов или противопожарной защиты. Кроме того, дорого обойдется сварка колен труб и подвесов для трубы.

Metraflex Metraloops

Metraflex Metraloop — отличное решение проблемы строительства трубопроводных петель. Петля в приведенном выше примере имеет размер всего 36 на 45 дюймов с 4-дюймовым перемещением. Они доступны в исполнении с медным покрытием, стальным фланцем, сваркой или рифлением. Хотя они стандартно поставляются с 1,5-дюймовым или 4-дюймовым механизмом, большинство инженеров просто указывают 4-дюймовый механизм, поскольку разница в цене небольшая.

По сравнению с обычными компенсаторами сильфонного типа и жесткими трубными петлями, Metraloop принимает на себя часть нагрузки анкера, требует гораздо меньше направляющих труб и занимает меньше места — все это значительно снижает общие затраты на проект.

Они могут быть вложены в любое количество труб, и трубы могут быть разных размеров.

Наконец, Metraloop просто обозначить на чертежах. Покажите две привязки, покажите небольшой символ вложенной петли и направляющие.Размеры производятся Деппманном, когда мы начинаем проект.

На следующей неделе R. L. Deppmann Monday Morning Minutes рассмотрит два варианта компенсатора на насосах, если вы ожидаете осевого перемещения.

Узнайте больше о: Гидравлические компенсаторы серии:

Гидравлические расширительные стыки (часть 1): необходимость в расширительных стыках

Гидравлические расширительные соединения (часть 3): гибкие соединители и компенсирующие соединения

Заявление об отказе от ответственности: R.L. Deppmann и ее аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Деформационные швы — обзор

•

Устанавливайте компенсационные швы, если они используются, в местах, обозначенных на монтажных чертежах, по указанию инженера по механическому оборудованию или производителя раствора.

•

Конструируйте компенсационные швы от 1 дюйм. толстый пенополистирол или красное дерево. Обсудите варианты с инженером-механиком или производителем раствора.

•

Вставьте вторичное уплотнение конструкции в компенсаторы, где нижняя часть компенсатора соприкасается с фундаментом.

•

Для герметизации дна компенсационного шва смешайте эластомерный эпоксид с минимальным коэффициентом удлинения 200% при 0 ° F с песком № 3 для сухой абразивоструйной обработки с содержанием примерно четырех-семи частей песка на одну часть эластомера. эпоксидной смолы для образования консистенции раствора без комков.Выложите смесь толщиной 1-2 дюйма и шириной 3 дюйма поверх бетона, на котором должен быть установлен компенсатор. Вставьте компенсатор в смесь и прижмите. После затвердевания эта смесь образует вторичное уплотнение, предотвращающее попадание загрязняющих веществ в бетон.

•

Примите меры для удаления (после заливки и отверждения раствора) ½ дюйма открытой поверхности компенсационного шва. Заполните эту область эластомерной эпоксидной смолой без песка.

•

Некоторые основания насоса не позволяют удобно размещать компенсаторы.В таких случаях вы можете расположить стык под поперечными распорками, используя 1-дюймовый пенополистирол или аналогичный сжимаемый материал. Обычно вы не можете удалить этот тип компенсационного шва после укладки эпоксидных материалов для затирки швов. Поэтому позвольте снять видимую часть компенсатора и уплотнить его эластомерным материалом. Оставшаяся часть компенсационного шва останется под поперечной распорной балкой и останется герметичной.

•

Если будет использоваться эластомерная эпоксидная смола, все поверхности должны быть свободны от любых загрязнений, которые могут препятствовать склеиванию материала.
