Варианты подключения радиаторов отопления в частном доме. Какой вариант подключения радиаторов отопления выбрать

Различные варианты подключения радиаторов отопления в частном доме позволяют спроектировать отопление в соответствии с индивидуальными потребностями и финансовыми возможностями. Выбор схемы подключения радиаторов является одним из важнейших мероприятий по монтажу и систем отопления в частом доме. Последовательность подключения радиаторов оказывает непосредственное влияние на интенсивность движения теплоносителя внутри труб, и соответственно теплоотдачу.

Как можно подключить радиаторы отопления в частом доме

При монтаже отопления в частных дома используют подключение:

• однотрубное;
• двухтрубное.

Однотрубная схема подключения радиаторов отопления

Такое подключение является наиболее распространенным вариантом по причине своей экономичности. На практике данная схема реализуется следующим образом: непосредственно от нагревательного котла отходит труба отопления, которая представляет собой замкнутый контур. Эта труба последовательно проходит сквозь все помещения. Теплоноситель перемещается по трубе и возвращаете обратно к своему источнику. При однотрубной схеме радиаторы отопления монтируются поверх трубы, соединяясь с ней нижними патрубками (нижнее подключение). При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути.

Проходя последовательно по всем помещением теплоноситель отдает тепло и возвращается в котел. После чего цикл повторяется. При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути. Недостатком последовательного подключения является неравномерный прогрев помещений в доме. Теплее всего будет в комнатах, которые находятся в непосредственной близости от котла. По мере отдаления радиаторов отопления от отопительного агрегата, температура воды в них будет падать.

Таким образом, самые дальние помещения будут достаточно прохладными. Решением проблемы может стать подключение циркуляционного насоса, который будет способствовать равномерному распределению теплоносителя по трубам отопления. К недостаткам однотрубной системы отопления относят также низкую теплоотдачу, ограничения по числу подключаемых радиаторов и невозможность осуществлять регулировку температуры в помещениях.

Двухтрубная схема отопления

Этот вариант подключения радиаторов требует дополнительных затрат, однако считается одним из наиболее эффективных по части теплоотдачи и экономичности. При организации отопления по двухтрубной схеме, по одной трубе в систему отопления поступает горячий теплоноситель, а по другой из нее выходит теплоноситель охлажденный. При этом трубы с горячей и холодной водой никак не связаны между собой. Это наиболее предпочтительный вариант подключения радиаторов в квартире. Двухтрубные системы отопления подразделяют на:

• горизонтальные;
• вертикальные.

Вертикальные системы монтируют в многоэтажные дома, а горизонтальные в одноэтажных.

Двухтрубные системы отопления позволяют равномерно распределять тепло по помещениям. Для регулировки температуры возможно подключить терморегуляторы.

Двухтрубная система отопления может быть использована для подключения всех типов радиаторов.

Где купить радиаторы отопления?

В нашем интернет магазине вы можете приобрести:

• Чугунные радиаторы
• биметаллические радиаторы
• стальные радиаторы

Интернет магазин Терма-МСК предлагает своим покупателям, качественную продукцию от известных поставщиков отопительного оборудования и комплектующие по доступным ценам. У нас удобные способы доставки. Поставщики оборудования работают с нами в течении многих лет, что является дополнительной гарантией качества поставляемой продукции.

Способы подключения радиаторов отопления | ГрейПей

Эффективная работа системы отопления во многом зависит от способа подключения радиаторов. Вид подключения чаще всего зависит от типа системы отопления, способа прокладки трубопроводов. Во всех случаях правильный выбор обвязки прибора влияет на качественные показатели работы оборудования. Статья рассматривает все варианты и схемы обвязки, дает анализ эффективности функционирования радиатора в зависимости от выбранной конфигурации подключения.

Содержание

Виды схем систем отопления

На способ подключения значительное влияние имеет вид схемы отопления. Выделяют следующие виды систем отопления:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторно-лучевая;
4. Комбинированная.

В однотрубной схеме приборы отопления подключены последовательно, друг за другом, к подающему трубопроводу. Каждый последующий радиатор имеет меньшую температуру, чем предыдущий.

Этот недостаток частично нивелируется организацией байпаса (перемычки) между входом и выходом теплоносителя из радиатора. Подробнее об однотрубной схеме водяного отопления можно прочитать здесь.



Двухтрубная система имеет два магистральных трубопровода – прямой и обратный. Приборы подключены к ним параллельно, работают без взаимного влияния.

Только при неверном расчете диаметров магистралей и их излишней протяженности может наблюдаться незначительное снижение температуры на концевых радиаторах. Подробное описание конфигураций двухтрубной схемы — в этой статье.

Коллекторно-лучевая система является особой конфигурацией двухтрубной схемы. Здесь радиаторы подключаются отдельными трубопроводами к распределительным коллекторам.

Комбинированная схема сочетает в себе все черты 3 основных типов систем отопления.

Отдельным видом схемы отопления можно назвать систему с естественной циркуляцией теплоносителя. Но в ней, как правило, для подключения радиаторов не используется арматура. Это обусловлено гидравлическими характеристиками системы. Для работы принципа гравитации теплоносителя необходим диаметр трубопроводов не менее 35 – 40 мм, создание минимального сопротивления. Установка запорно-регулирующей арматуры негативно влияет на работы системы в целом.

Запорно-регулирующая арматура для радиаторов

Арматура в обвязке радиаторов применяется для регулирования расхода теплоносителя и отключения прибора. Прибор отключают для промывки, устранения утечек в межсекционные прокладки, замены при выходе из строя.

Для подключения радиаторов применяются следующие типы запорно-регулирующей арматуры:

1. Шаровые краны;
2. Регулирующие вентили;
3. Термостатические регулирующие вентили;
4. Специальные узлы подключения.

Шаровые краны производятся в двух исполнениях – прямые и угловые, выпускаются с наружными и внутренними резьбами, со сгонами типа «американка». Применяются чаще всего краны со сгонами – они удобны для снятия прибора без отключения системы. Это особенно важно для централизованных систем отопления. Регулирование шаровыми кранами имеет низкую точность.

Регулирующие вентили выпускаются в тех же компоновочных конфигурациях, что и шаровые краны. Наличие клапана позволяет осуществить более точную ручную регулировку потока теплоносителя.
Термостатические вентили являются усовершенствованной моделью регулирующей арматуры. Имеется возможность установки терморегулирующих головок на эти изделия, существуют модели с сервоприводами.

Вентили этого типа не требуют постоянного ручного регулирования, температура задается по желанию, далее изделие работает в автоматическом режиме.

Привязку радиаторов к трубопроводам следует производить с разборными соединениями – сгонами типа «американка».

Особая разновидность запорно-регулирующей арматуры – узлы подключения радиаторов. Узлы нижнего подключения (с накидными гайками) используют в основном для присоединения стальных секционных и панельных приборов нагрева. Боковые узлы подключения универсальны для всех типов радиаторов – стальных с боковыми отверстиями, алюминиевых, биметаллических, чугунных. Подробнее о запорно-регулирующей арматуре радиаторов можно прочитать тут.

Размещение радиаторов отопления

Радиаторы отопления устанавливаются двумя способами – настенным и напольным. При этом некоторые производители выпускают регулируемые кронштейны, позволяющие регулировать пространственное положение изделия.

Для осуществления качественного конвективного движения потока воздуха требуется соблюдать следующие размеры до ограждающих конструкций:

1. От пола до низа радиатора – от 80 до 120 мм;
2. От верха до подоконника или верха ниши – от 100 до 120 мм;
3. От задней плоскости до стены – не менее 25 – 30 мм.

Радиаторы рекомендуется располагать в местах наибольших тепловых потерь – под окнами, на внутренней поверхности наружных слабоизолированных стен, перед витринами и витражами, рядом с проходами и дверными проемами.

Из дизайнерских соображений приборы отопления часто размещают в нишах для экономии пространства, экранируют. Следует знать, что эти мероприятия снижают КПД изделий на следующую величину:

1. Установка в нише – от 6 до 9 %;
2. Частичное экранирование – от 10 до 15 %;
3. Полное экранирование – до 50 %.

Схемы обвязки радиаторов отопления

Выделяют следующие основные схемы подключения радиаторов:

1. Диагональное;
2. Боковое;
3. Нижнее;
4. Верхнее.

Диагональное подключение считается самым эффективным, при нем радиатор реализует 100 % своего потенциала. Подающий трубопровод подключают в верхнее отверстие прибора, обратный – в противоположный нижний выход.



Прямое диагональное подключение рекомендуется для всех типов отопительных систем. Существует обратное подключение по диагонали – подключение вниз, выход – противоположный верх.

С теплотехнической точки зрения оно является ошибочным ввиду внутренней конфигурации секций. КПД прибора при этом присоединении снижается до 80 %. Такой способ обвязки может быть вызван только какими-то особыми решениями в области дизайна, индивидуальным расположением прибора.

Боковое подключение по эффективности занимает второе место. Реализуется около 96 – 97 % тепловой мощности прибора. При большом количестве секций (более 12) этот показатель может снижаться.





В однотрубной схеме отопления боковое подключение реализуется двумя способами:

1. С монтажом байпаса;
2. Без монтажа байпаса.

Байпас предусмотрен для выравнивания температуры (частичного) на радиаторах одной ветки. Не устраивают байпас в системах с большим объемным расходом высокотемпературного теплоносителя, в коротких ветках с 2 – 3 радиаторами небольшой мощности.

Наиболее распространено боковое подключение в многоквартирных жилых домах с вертикальным прохождением стояков. Обратное боковое подключение снижает мощность радиатора до 76 – 78 %. Это вызвано внутренним устройством секций прибора.

Нижнее подключение является менее эффективным, чем вышеописанные варианты. Оно реализует около 85 – 90 % потенциала обогревательного устройства. Присоединение этого типа используется чаще всего при нижней прокладке трубопроводов отопления.



Верхнее подключение также ограничивает возможности радиатора. При этом виде обвязки некачественно задействуется нижний сегмент радиатора, теплоноситель покидает прибор по кратчайшему пути. При этом ухудшается теплоотдача, КПД снижается до 80 – 85 %.

Узлы подключения радиаторов отопления

Различают следующие виды узлов подключения:

1. Узлы нижнего подключения;
2. Узлы бокового подключения;
3. Блоки для однотрубных и двухтрубных схем – с наличием байпаса, без него, с регулируемым байпасом;
4. Универсальные узлы;
5. Узлы подключения с зондами.

Узлы нижнего подключения используют для присоединения стальных радиаторов. Радиаторы имеют нижние патрубки с резьбой (или внутреннюю резьбу). Узлы оборудуются накидными гайками с резиновой прокладкой или сгонами (при внутренней резьбе радиатора).

Узлы бокового подключения (со вставкой) применяются для всех типов радиаторов. Они реализуют принцип бокового присоединения прибора.

Различают узлы для однотрубных систем – с наличием встроенного нерегулируемого байпаса и с возможностью регулировки. Для двухтрубных схем узлы производятся обычно без байпаса.

Универсальные узлы сочетают в себе все возможности балансировки.

Узлы подключения с зондами (трубками) реализуют более качественное разделение прямого и обратного потоков теплоносителя внутри радиатора. Зонд выполняется чаще всего из обычной стали и оцинковывается. В системах с низким качеством теплоносителя срок его службы значительно снижается из-за слабой коррозионной стойкости.

Эффективность работы узлов подключения вызывает некоторые сомнения из-за гидравлической компоновки потоков – это тема отдельной статьи.

Стоимость узлов значительно превышает стоимость обвязки раздельными кранами или вентилями.

Правильное подключение радиаторов – один из ведущих критериев, влияющих на эффективность работы системы отопления в целом. Верный выбор способа обвязки косвенно влияет и на потребление топлива в автономных системах (при наличии качественной регулировки). Немаловажно это и для многоквартирных домов – уж коли берутся немалые деньги за отопление – нужно забрать свое, пусть даже придется открыть форточки.

Рекомендуем прочитать:

(Просмотров 2 348 , 1 сегодня)

Схемы систем отопления дома: все основные » Топка

Данная публикация поможет вам разобраться в тонкостях подключения котлов к системе отопления и, как следствие, уверенно разобраться в основах монтажа отопительного оборудования. В отдельной публикации приведены и прокомментированы рекомендации по подключению к системам. твердотопливные котлы FOCUS . Отметим, что они не заменяют конструкцию системы отопления и, по сути, демонстрируют общие принципы монтажа, применимые и в домашних системах. Отопительные системы для частного дома помогут определиться с наиболее доступным и подходящим вариантом.

Частные дома, как правило, отапливаются твердотопливными котлами, которые являются альтернативой печному отоплению. Одним из недостатков этого вида отопления является отсутствие регулирования, которое решается с помощью буферного бака, рекомендуемых и техники безопасности. Если вы используете пеллетный котел с программным управлением, в буферной емкости нет необходимости, она нужна только в том случае, если вам нужно организовать горячее водоснабжение с помощью котла вторичного отопления.

Как известно промышленные системы отопления отличаются большим набором оборудования, направленного на стабилизацию работы. Эти системы в большей степени подвержены нерегулярным отказам в силу своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и ее постоянному контролю.

Наша основная задача — объяснить, как устроены автономные системы отопления, не подключенные к внешним источникам энергии. Речь идет о твердотопливных и пеллетных котлах, которые можно настроить на полностью автоматическую работу и не уступать магистральным газовым по доступному уровню комфорта. В итоге речь идет о настройке систем отопления с использованием аналоговых и цифровых датчиков управления. Стоит отметить, что схемы подключения одной категории могут иметь модификации.

Самотечная система с принудительной циркуляцией и без нее

Система отопления, в которой теплоноситель движется по отопительным контурам под действием силы тяжести, является наиболее популярным решением среди владельцев частных домов. Даже при использовании насоса для принудительной циркуляции возможно отопление без дополнительного оборудования и электричества, подключения которого требуют некоторые приборы и насос.

Основным элементом системы является расширительный бак открытого типа. В зависимости от объема обеспечивается различный напор водяного столба, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.

Систему гравитационного подключения продемонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с бойлером и баком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным баком, который можно установить в помещении.

Системы отопления с самотечной подачей теплоносителя с небольшими изменениями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенное ее потребление в течение суток.

Рис. 1. Гравитационная система и методы компоновки



Рис. 2. Гравитационная система с возможностью принудительной циркуляции





Рис. 3. Система отопления с термобуфером для ГВС, высокотемпературного и низкотемпературного отопления

Рис. 4. Система отопления с бойлером косвенного нагрева для ГВС

Климат-контроль в самотечных системах с насосом

Гравитационные системы с возможностью принудительной циркуляции могут управляться. Это делается с помощью регулирующих клапанов радиатора. Их конструкция аналогична клапанам с предварительной регулировкой, но с другой направленностью. Лучшим вариантом все же является установка вентилей с термостатами. С их помощью можно более точно установить температуру аккумулятора. Такие схемы систем отопления предполагают использование современных батарей. Термостаты редко устанавливаются на чугунные радиаторы.

При монтаже системы отопления необходимо предусмотреть резерв примерно такого перепуска теплоносителя при полностью закрытом вентиле в контуре. В то же время в небольших помещениях при одинаковых теплопотерях и правильном расчете мощности обогрева можно регулировать температуру в контуре на распределительном коллекторе. Причем сделать это можно с помощью системы управления, подключенной к мобильному приложению.

Реализация регулируемых систем отопления может быть решена разными способами:

• с использованием радиаторных клапанов с термостатом и без него;
• на раздаточный контур с датчиком температуры и без него;
• с помощью системы управления, которая работает одновременно с комнатными термостатами, панелями управления и системой управления насосами и котлами.

Рис. 5. Регулирование температуры отопительного контура на распределительном коллекторе



Рис. 6. Регулирование температуры радиаторов с помощью термисторов

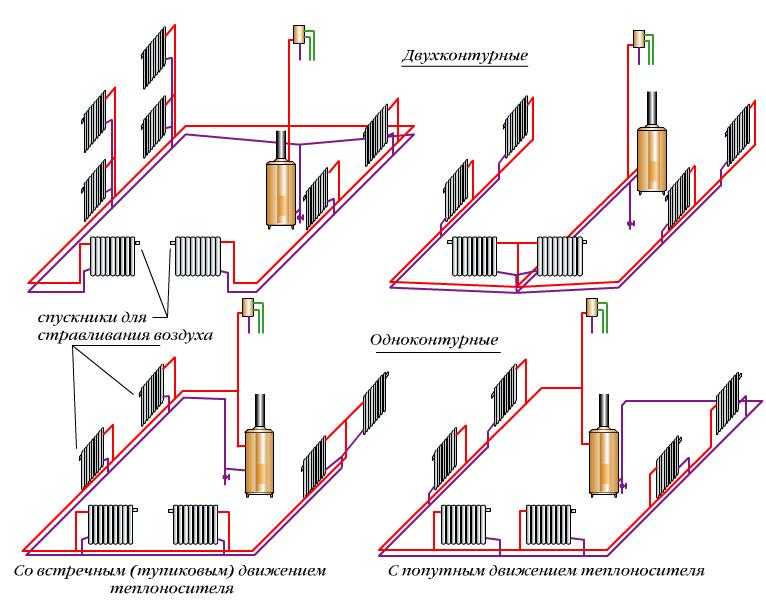

Одноконтурные и многоконтурные системы отопления

Системы отопления частного дома могут быть реализованы с использованием одного и нескольких контуров отопления. Современные системы в большинстве случаев реализуются с использованием многоконтурных тепловых схем. Они имеют ряд преимуществ:

• чем длиннее контур, тем выше требуется скорость циркуляционного насоса, что неизбежно сказывается на стоимости монтажа;
• гидравлические характеристики малых отопительных контуров легче регулировать и ремонтировать, не отключая всю систему от теплоснабжения;
• в длинных отопительных контурах без предварительного проектирования достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый нагрев теплоносителя на всех отопительных приборах.

Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)

Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС

Многоконтурная реализация требует достаточно сложного монтажа, применения коллекторной разводки, монтажа запорно- запорные и регулирующие клапаны. На каждый контур устанавливаются регулируемая и нерегулируемая насосные группы. Такие схемы систем отопления для частного дома достаточно дороги из-за дорогой арматуры, но они надежны и просты в ремонте.

Схемы подключения котлов к системе

Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах топочная котельная группа с водяным контуром дополняется тепловым буфером или электродным электрокотлом. Электрообогрев включают при понижении температуры теплоносителя и помещения между печами или при их отсутствии. Это обеспечивает экономию и резервный нагрев в любом режиме работы.

Рис. 9. Одноконтурная система с основным и резервным котлом

Рис. 10. Каскадное подключение котлов

Рис. 11. Последовательное соединение котлов

Рис. 12. Параллельное включение котлов

Современные схемы систем отопления: установка гидрострелки и коллектора

Что такое гидростатическая стрела, а также ее функции мы подробно описали в публикации о каскадном соединении котлов … Следует отметить, что все современные системы отопления с более чем одним котлом и отопительным контуром реализуются с использованием коллекторов, соединенных с гидравлической стрелкой. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу в режиме обогрева. Отопительные системы частного дома с «теплыми» полами и радиаторами также подразумевают такую ​​организацию.

Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой



Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок ФОКУС

Наша компания предлагает твердотопливные котлы ФОКУС, предназначенные для отопления всеми видами твердого топлива, но использование топливных пеллет экономически оправдано. В данном случае котел-генератор представляет собой отопительный модуль «два в одном», реализующий основной и резервный нагрев с поддержкой автоматических настроек системы. Кроме того, котлы FOCUS рассчитаны на работу с высокозольными пеллетами, а также с гранулами нестабильного качества.

На базе твердотопливных котлов и пеллетных горелок FOCUS обычно развертываются многоконтурные системы отопления с климат-контролем. Системы отопления дома могут включать обогрев хозяйственных построек, бассейнов, террас. Все это приводит к усложнению коллекторной разводки.

Заказать проект котельной с климат-контролем

Как подключить пеллетный котел к системе отопления

Могут ли паровые радиаторы загореться?

Радиаторы существуют с 1800-х годов, обеспечивая столь необходимое тепло в холодное время года. Независимо от того, наслаждаетесь ли вы теплом батареи и хорошей книгой впервые в этом сезоне или обогреваете свой дом холодным зимним днем, безопасность радиатора может быть проблемой.

Это также может вас заинтересовать: Шумный радиатор: почему моя система отопления лязгает?

Ваш главный вопрос может заключаться в том, может ли ваш электрический или паровой радиатор загореться. Вот что вы должны знать.

Могут ли предметы, находящиеся на радиаторе или соприкасающиеся с ним, загореться?

Поскольку радиаторы выделяют тепло, домовладельцев и жителей квартир часто беспокоит вопрос о том, не пожароопасны ли они, особенно когда на них или рядом с ними стоят такие предметы, как постельное белье, шторы и мебель. Ответ положительный, но детали зависят от типа вашего радиатора.

Вообще, устанавливать большинство предметов на любой тип радиатора — плохая идея. Блоки сильно нагреваются, и даже если они не вызывают воспламенение предметов, они могут повредить предметы другими способами.

Опасен ли паровой радиатор?

Паровые радиаторы используют кипящую воду для создания пара, который заставляет устройство излучать тепло в помещение. Пар не вызывает воспламенение предметов. Однако паровые радиаторы могут стать причиной возгорания из-за неисправности при неправильной установке. Скопление пыли и мусора внутри радиатора также может привести к возгоранию, а легковоспламеняющиеся предметы могут легко воспламениться, если их положить на источник сильного тепла.

Тепло, выделяемое паровыми радиаторами, может также сушить предметы, установленные сверху или в непосредственной близости от устройства. Это может сделать пожароопасными сами предметы — даже те, которые в противном случае были бы легко воспламеняющимися сами по себе — и они могут легче загореться из других источников из-за высыхания.

Опасен ли электрический радиатор?

Электрические радиаторы, особенно старые модели, могут перегреваться, что может привести к возгоранию. Они также могут привести к возгоранию близлежащих предметов из-за искр или других проблем.

Можно ли положить ткань и текстиль на радиатор?

Электрические плинтусные радиаторы могут привести к возгоранию или ожогу тканевых изделий. Размещение ткани на электрическом радиаторе также может привести к пожару, поэтому вам не следует накрывать такие устройства какими-либо драпировками.

Некоторые люди рекомендуют накрывать паровой радиатор одеялом или простыней для контроля климата в помещении. Это связано с тем, что после того, как паровой радиатор нагревается, ему требуется некоторое время, чтобы остыть, и в это время он излучает тепло в ваше пространство. Если вы перегреетесь, временный блокатор из негорючей ткани может сократить распространение тепла по комнате.

Если вы хотите накрыть радиатор на долгое время, чтобы он выглядел более эстетично, рассмотрите возможность приобретения крышки радиатора, предназначенной для этой цели. Они обеспечивают привлекательный акцент, добавляя слой защиты между радиатором и предметами домашнего обихода.

Другие статьи по теме:

• Как устранить течь радиатора за 4 шага
• Сколько стоит ремонт котла?
• Сколько стоит установка или замена котла?
• Сколько стоит установить теплый пол?
• Не струсить! Все, что вам нужно знать о теплых полах

Безопасно ли ставить полку на радиатор?

Если вы хотите избежать размещения предметов, включая полки, непосредственно на радиаторе, жаростойкую радиаторную полку можно установить над блоком с помощью настенных кронштейнов.
