обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

• сжигания минерального или органического топлива;
• эффекта электрического сопротивления;
• контакта с системой центрального отопления;
• аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС.

Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

• подтянуть подающий и забирающий ходы;
• состыковать накопитель с водопроводом;
• поставить на верхний вывод гребенку, распределяющую горячую воду;
• наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

• сколько точек разбора воды будет использоваться;
• какова их отдельная и общая потребность;
• насколько быстрым должен быть прогрев воды в каждом кране;
• до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

• площади теплообменников;
• тепловую емкость воды;
• длину змеевика и его конфигурацию;
• потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Существующие схемы подключения бойлера косвенного нагрева

Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

• Установить двухконтурный котёл.
• Одноконтурный котёл и бойлер косвенного нагрева (БКН).
• Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

Внутреннее устройство

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

• Большой размер, который требует отдельного помещения.
• Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

• Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
• Давление в самой системе не должно превышать параметры водонагревателя.
• При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
• Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
• Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

Применён трехходовой клапан

Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса

Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

Более сложная схема подключения с коллектором:

Используется коллектор

Несколько фирм, изготавливающих бойлеры косвенного нагрева

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

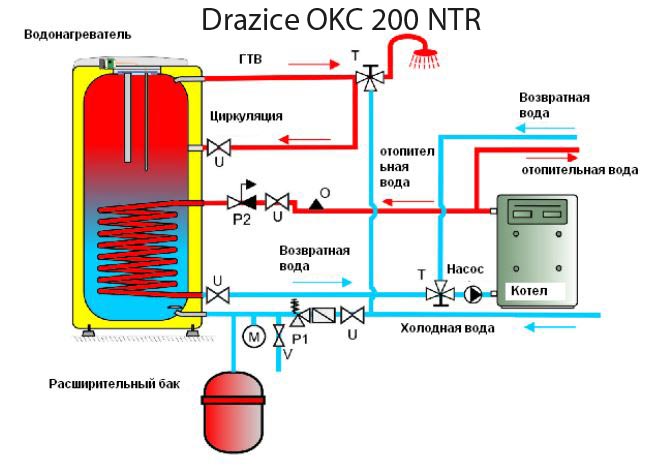

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

Схемы подключения косвенного бойлера к котлу

Бойлер косвенного нагрева может подключаться к любому источнику энергии, который нагревает жидкий теплоноситель и дает его циркуляцию. Наиболее типичное подключение – к котлу отопления дома (схемы прилагаются). Но также бойлер может разогреваться тепловым насосом, солнечным коллектором, отдельным теплогенератором, централизованной системой отопления…

Бойлеры косвенного нагрева от нескольких источников

Отдельные модели косвенных бойлеров могут содержать не один нагревающий змеевик, а несколько, и предназначены для подключения к нескольким источникам энергии.

Например, в Европе само собой разумеющееся, если бойлер нагревается солнечным коллектором и котлом. Причем котел – вспомогательный элемент, когда нужно разогреть быстро, или когда энергии солнца не хватает.

Важно и то, что летом для нагрева воды на бытовые нужды котел включать (растапливать) не нужно, достаточно и энергии солнца.

Но в то же время модели с несколькими змеевиками дороже. Поэтому при выборе нужно решить – какая схема подключения бойлера применяется, сколько источников энергии будет задействовано и каких.

Дополнительный нагреватель – электрический тен

У нас в большинстве случаев ограничиваются простейшими моделями с одним змеевиком внутри, нагревающимися лишь от котла. Как обычная опция – наличие еще и электротена, но удорожание с ним незначительное. Цель электротена все та же – подогреть воду, когда котел не работает.

Также бойлеры косвенного нагрева различают по автоматике управления, она либо отсутствует вовсе, либо прилагается для навесного монтажа, или встроена в сам бойлер.

Простые бойлеры – для газовых котлов

Простейшие бойлеры без автоматики предназначены для работы с автоматизированным газовым котлом, у которого внутри имеется схема управления бойлером на основе трехходового клапана. Котел получает данные с термодатчика в бойлере о температуре воды, переключает клапаном подачу теплоносителя с отопления на бойлер, в результате горячий теплоноситель начинает циркулировать по теплообменнику бака и нагревает воду. Когда она разогревается до заданного значения, котел снова переключается на нагрев отопления.

Баки с автоматизацией управления

Встречаются бойлеры с элементами автоматизации внутри. На входе змеевика нагрева находится двухходовой клапан «открыт-закрыт», который по команде термореле (механической термоголовки с выносным датчиком) открывает циркуляцию теплоносителя через змеевик. Такая схема наиболее простая и менее эффективная для быстрого нагрева воды, чем первая, так как котел оказывается нагруженным и бойлером и отоплением одновременно. Это не редко применяется в простых системах с твердотопливным котлом.

Подключение бойлера через насос

Аналогично работает схема управления бойлером с помощью насосов. На отвод от подачи котла просто ставят еще один насос, а за ним бойлер. Насос включается по команде термостата, который находится в бойлере.

Как будет влиять насос на систему отопления точно не известно, но на практике, как правило, он фактически закорачивает более половины струи теплоносителя на бойлер, в худшем случае, – опрокидывает струи в других параллельных ветвях, что иногда не приемлемо. После нагрева бойлера насос выключается и схема отопления переходи в штатный режим работы.

Но такая схема включения косвенного бойлера наиболее популярна с твердотопливными котлами, а также при наличии гидрострелки, которая устраняет влияние одного насоса на другой.

Схема с вынесенным трехходовым краном

Наиболее типичная схема управления косвенным бойлером по типу «приоритет бойлера» – на основе трехходового клапана, т. е. фактически снаружи на стенах монтируется то, что бывает спрятано в автоматизированном газовом котле, или в автоматизированных моделях бойлера. Схема с приоритетом бойлера, когда делается выбор – бак или радиаторы — наиболее функциональна во всех отношениях, так как в ней нет ненормальных режимов работы отопления, а вода греется быстро, всей мощью котла (котел разгоняется на нагрев бойлера) и всегда поддерживается горячей.

Типичная гидравлическая схема подключения косвенного бойлера — реализован приоритет нагрева бытовой воды

Схема без автоматизированного управления

Простейшее включение в отопительную сеть косвенного бойлера – через настроечный винтовой клапан. Бак врезается в сеть первым от котла, как обычный радиатор между магистральными трубами подачи и обратки. Если нужно включить нагрев воды, кран приоткрывается вручную. Положение вентиля (степень открытия) выверяется по опыту для данной сети – чтобы и струю не закорачивать, и чтобы вода подогревалась. Нужно нагреть побыстрее – полное открытие. Схема наиболее дешевая и популярная, используется также с самодельными бойлерами.

Трехходовой клапан в данной схеме служит для защиты котла от холодной обратки

Реализуем циркуляцию горячей воды

Неплохо будет, если при открытии любого любого горячего крана сразу идет горячая вода и не нужно сливать холодную  Для этого делается циркуляция воды согласно схеме.

При выборе бойлера нужно приобретать пригодный для схемы обвязки с циркуляцией горячей воды,  – с дополнительным отводом в середине объема бака, для подключения обратки с циркуляции. Слабомощный насос 5 – 10 Вт обеспечит присутствие возле кранов  горячей воды всегда.

Какой косвенный бойлер предпочесть

В продаже можно встретить сходные по дизайну котел и косвенный бойлер, — продукция одного производителя, полностью совместимые, автоматизированные… Конечно такой выбор предпочтительнее. Также и два в одном – и котел и бойлер в одном корпусе…

Если делать подбор к уже имеющемуся отоплению, то, как правило, не следует экономить на мощности теплообменника, особенно для котлов за 20 кВт – можно греть воду фактически в непрерывном режиме. Объема же, при таких мощностях, достаточно и 100 литров на все нужды.

Подключение бойлера косвенного нагрева к одноконтурному котлу схема. Как выполняется подключение бойлера косвенного нагрева – схема обвязки. Материал труб для обвязки БКН

Для того чтобы иметь в частном доме горячее водоснабжение (ГВС), необходимо подключить дом к водопроводу или иметь колодец или скважину и собственную насосную станцию. Хозяин должен сделать выбор: или двухконтурный котел, или бойлер косвенного нагрева.

Эффективность теплообменника зависит не только от температуры, но и от правильно выбранной скорости движения теплоносителя по контуру.

Правильный выбор подключения можно сделать только после анализа качества воды. Если вода жесткая, то следует приобретать одноконтурный котел и бойлер, и желательно одного производителя. Такая вода может очень быстро уменьшить эффективность второго контура дорогостоящего котла.

Водонагреватели косвенного нагрева

Речь пойдет о водонагревателе, которым является бойлер закрытого, то есть, напорного типа.

Бойлер, как прибор косвенного нагрева, подразумевается, только потому что нагрев воды для бытовых нужд происходит не в основном котле, а с помощью такого же второго контура, но находящегося в бойлере и требующего подключения.

Иногда утверждают, что бойлер, как прибор косвенного нагрева, позволяет каким-то образом компенсировать недостатки котлов, использующих в качестве источников энергии газ или электричество, в том случае если прекратится подача газа или электроэнергии на основной источник тепла.

Однако это не так. Если в частном доме слабое напряжение электрического тока или прекращена подача газа, то нет никакого другого источника тепла, чтобы подключить его к бойлеру. Это же касается и тепловых насосов, и других альтернативных источников энергии.

Еще о бойлере, как приборе косвенного нагрева

Схема устройства косвенного водонагревателя.

Двухконтурный котел всегда работает только на один из контуров, что является недостатком, который остается и в схеме одноконтурного котла с бойлером, но некоторые недостатки двухконтурных котлов бойлер все же компенсирует.

Так, в двухконтурном котле нагрев воды во втором контуре осуществляется в проточном режиме, и для достижения требуемой температуры необходимо от 30 до 60 с, что приводит к определенной потере воды. Бойлер же в связке с одноконтурным котлом является аккумулятором тепла и как термос сохраняет его длительное время.

Только бесперебойная подача газа или электроэнергии и исправно работающие первичные источники тепла могут гарантировать нормальную работу бойлера ГВС. Более надежными в этом отношении являются котлы, работающие на твердом или жидком топливе, так как количество запасаемого топлива должно быть рассчитано по требуемой энергии на обогрев дома с учетом ГВС.

Обеспечение ГВС после прекращения отопительного сезона с помощью того же источника тепла нецелесообразно хотя бы по причине не эффективного его использования, когда достаточно максимум 50 % его установленной мощности. На этот период времени следует предусмотреть настенный газовый котел небольшой мощности, оснащенный ТЭНом. Кроме того, в отличие от мощных котлов, настенные газовые котлы обладают малой инерцией, что полезно для быстрого нагрева воды. Требуемая мощность ТЭНа только для нагрева бытовой воды будет значительно меньшей. Можно приобрести и бойлер с установленным в нем ТЭН-ом.

Недостатки ГВС на основе бойлера

Через теплообменник бойлера затрачивать более 50 % тепловой энергии, производимой основным источником, не следует. В этом случае подключение бойлера косвенного нагрева не будет отражаться на обогреве помещения.

Эффективная работа теплообменника, расположенного в бойлере, зависит не только от температуры теплоносителя, но и от правильно выбранной скорости движения теплоносителя по водопроводу. Такой режим можно обеспечить с помощью отдельного циркуляционного насоса, который должен автоматически включаться при снижении температуры бытовой воды до заданного минимального значения и отключаться при достижении заданного максимального значения.

Общая стоимость котла и бойлера будет больше, чем одного двухконтурного котла, и для установки бойлера и его обвязки потребуется дополнительная площадь. Хотя бойлер и хорошо изолирован, но дополнительные потери существуют. Этот недостаток компенсируется меньшим расходом воды, так как из крана сразу же поступает горячая вода.

Две простейшие схемы подключения

Схема подключения бойлера косвенного нагрева.

Данную схему подключения бойлера условно можно назвать простейшей. Так можно подключить ГВС при наличии в помещении одного основного контура. Например, только радиаторы или только тепловой пол. Эта схема выполнена так, что ГВС имеет приоритет над основным контуром.

На выходе котла установлен трехходовой клапан, который управляется датчиком температуры (термостатом) ГВС, установленном в бойлере, что и делает этот контур приоритетным. Клапан изменяет направление движения теплоносителя, подключая его либо на один, либо на другой контур. Иногда клапан управляется сигналами, поступающими от основного котла, но приоритет контура ГВС от этого не изменяется, так как управляющие элементы котла реагируют на сигналы также поступающие от термостата бойлера.

Такая схема хороша для газовых настенных котлов, которые имеют циркуляционный насос. Эта схема полезна и тогда, когда поступающая по водопроводу вода очень жесткая. В этом случае применять двухконтурный котел, один контур которого работает только на нагрев воды для бытовых нужд, не следует. Подключать второй контур котла к такой воде, заведомо зная, что он быстро выйдет из строя, нецелесообразно.

Схема подключения бойлера с циркуляционным насосом.

Схема подключения двумя циркуляционными насосами, которую также условно можно рассматривать как простейшую. В работе постоянно находится один из насосов, но и в этом варианте приоритет ГВС сохранен, так как подключить насос можно только по сигналам термостата, реагирующего на изменение температуру воды в бойлере.

На выходе каждого насоса имеется обратный клапан, который исключает образование встречных потоков в контуре, в котором теплоноситель не движется.

В обеих схемах основной контур отопления периодически оказывается отключенным, и его подключение зависит от времени нагрева бытовой воды. Время первоначального разогрева воды в бойлере не должно превышать одного часа. В дальнейшем на подогрев воды будет уходить меньше времени, поэтому и отключение основного контура будет происходить на меньшее время, и не будет сказываться на обогреве помещения.

Чтобы уменьшить зависимость обогрева помещения от ГВС, можно применить смешанный вариант. Такая схема предусматривает два прямых источника тепла. Один имеет постоянное подключение к основному контуру отопления, а второй обеспечивает теплом основной контур и контур косвенного нагрева. То есть второй котел работает в одном из вышеописанных режимах.

О термодатчике бойлера

Подключить бойлер к водопроводу еще недостаточно для его нормальной работы. Для того чтобы нагрев работал нормально, необходимо настроить термодатчик на определенную температуру. В этом вопросе имеется весьма существенный момент.

Термодатчик бойлера необходимо настраивать так, чтобы температура, при которой тройной клапан перейдет в режим подачи теплоносителя в основной контур, была примерно на 10-15° ниже, чем температура теплоносителя. Это же относится и к управлению насосами во второй схеме.

Схема подключения бойлера косвенного нагрева к отоплению.

Несоблюдение этого условия приведет к тому, что температура бытовой воды в бойлере никогда не достигнет заданного значения, так как она должна быть выше температуры теплоносителя. Это значит, что не сможет сработать тройной клапан, и не включится насос основного контура.

Вариант электрического подключения термостата для управления насосами через реле. Эту схему нетрудно смонтировать самостоятельно.

В термостате имеются контакт для подсоединения заземления и контакт С для присоединения фазы сети. Контакты 1 и 2 реле предназначены для замыкания сети питания двигателя насоса ГВС и насоса в контуре отопления, соответственно. Нулевую фазу N подсоединяем к обоим насосам, установленным на обратке в двух контурах (см. изображение 2), а фазу присоединяем к контакту С термостата.

Правильно ли выполнена сборка, можно проверить путем установки более высокой температуры на термодатчике. Если заработает насос ГВС, значит все нормально, иначе следует поменять местами провода, идущие от контактов 1 и 2 к насосам.

Специалисты советуют приобретать бойлер той же фирмы, что и основной котел. Это будет гарантией того, что система управления этих аппаратов будет согласована, и затруднений в ее настройке не возникнет. Если же котел отечественного производства, то придется самостоятельно монтировать несложную схему управления насосами, что также не составит труда при соблюдении соответствующей технической инструкции.

Дополняться бойлерами косвенного нагрева в частных домах могут как газовые, так и твердотопливные либо же работающие на солярке котлы. Установка оборудования этого типа может сделать проживание в загородном здании гораздо более комфортным. В отличие от двухконтурных котлов, бойлеры способны обеспечивать максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкцию агрегаты этого типа имеют относительно простую. Представляет собой бойлер косвенного нагрева небольшую теплоизолированную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх через спираль, нагревается и выходит наружу через верхний патрубок. За нагрев самого змеевика в таких устройствах отвечает теплоноситель системы отопления. Горячая вода из котла подается в нагревательную спираль сверху, а отводится от нее снизу.

Какие правила следует соблюдать при подключении

Обвязка бойлеров косвенного нагрева своими руками производится с соблюдением следующих рекомендаций:

• на трубах, подводящих теплоноситель к змеевику и отводящих его, устанавливаются краны;
• на входе холодной воды в агрегат монтируется обратный клапан;
• в обвязке бойлера в обязательном порядке используется расширительный бак.

Краны на трубах, связывающих водонагреватели с котлом, монтируются с целью облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основного оборудования. Обратный клапан при монтаже бойлера используется для того, чтобы избежать поступления горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке агрегатов косвенного нагрева служит для предотвращения разрыва их корпуса при работе. Ведь, как известно, при нагреве вода способна довольно-таки сильно расширяться. Следовательно, и давление внутри агрегата может повышаться до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, таким образом, должна включать в себя следующие этапы:

• подключение агрегата к водопроводу от скважины;
• врезка магистрали, подводящей нагретую воду к потребителям;
• присоединение змеевика к трубам котла, подводящим и отводящим теплоноситель;
• монтаж расширительного бачка и группы безопасности.

Одновременно с бойлером в котельных монтируется обычно и повышающая удобство использования горячим водопроводом рециркуляционная система.

Пошаговый монтаж бойлера в системе отопления принудительного типа

В сетях этого типа обвязка агрегатов косвенного нагрева производится следующим образом:

• после циркуляционного насоса в трубу подачи врезается трехходовой клапан;
• в гильзу на корпусе бойлера вкручивается датчик температуры нагрева воды;
• один из выходов трехходового клапана подключается к принимающему теплоноситель патрубку бойлера;
• в обратный трубопровод врезается тройник;
• к тройнику подключается патрубок отвода теплоносителя змеевика;
• за тройником устанавливается вентиль;
• на трубе горячей воды рядом с бойлером монтируется расширительный бак.

Датчики косвенного нагрева обычно изначально идут в комплекте с одноконтурными котлами. При остывании воды в бойлере они просто переключают трехходовой клапан на подачу в его змеевик теплоносителя. В результате котел переходит в режим нагрева горячей воды. Отопительная система при этом на время отключается.

Как только температура воды в бойлере достигнет определенного значения, трехходовой клапан опять переключает котел в режим отопления помещений.

Этапы монтажа водонагревателя с насосом

Иногда бойлеры косвенного нагрева при врезке в систему дополняются собственными циркуляционными насосами. Обычно такая схема обвязки используется тогда, когда агрегат устанавливается не рядом с котлом, а на некотором расстоянии от него.

В этом случае монтаж производят по такой технологии:

• к змеевику бойлера сверху подключается труба, подающая теплоноситель от котла;
• в подающую к котлу холодную воду магистраль врезается отрезок обратки бойлера;
• перед этим отрезкам в трубу холодной воды вмонтируется обратный клапан;
• на обратку нагревателя устанавливается насос;
• труба подключается к змеевику;
• устанавливается расширительный бак.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Контур бойлера подключается через обычные тройники. За переключение потока в данном случае отвечают насосы и датчик температуры, замыкающий в зависимости от степени нагрева воды контакты насоса котла или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

• к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
• далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
• между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
• бойлер соединяют с котлом трубой обратки;
• в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
• ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Можно ли подключать к двухконтурным котлам

Использовать двухконтурные котлы, способные подогревать воду как в системе отопления, так и ГВС, в загородных домах довольно-таки удобно. Однако у этого оборудования есть один достаточно серьезный недостаток. Вода из кранов ГВС при применении двухконтурного котла в качестве нагревателя может идти то слишком горячая, то прохладная. Равномерный ее прогрев оборудование этого типа, как уже упоминалось, обеспечить не способно.

Исправить ситуацию в данном случае можно именно с помощью бойлера. Подключать такое оборудование к двухконтурным котлам, конечно же, разрешается. Обвязка водонагревателя с такими агрегатами производится в обычном порядке. При этом на самом котле просто перекрываются патрубки, отвечающие за ГВС.

Монтаж бойлера косвенного нагрева в коллекторной сети

В таких современных системах также очень часто используются водонагреватели. Монтируются бойлеры в коллекторных сетях обычно на гребенке как можно ближе к подаче. То есть там, где теплоноситель имеет самую высокую температуру.

Производится подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

• к водонагревателю подключается подача от гребенки системы отопления;
• подключаются обратка, расширительный бак, группа безопасности;
• монтируются подающая и отводящая трубы водопровода.

При монтаже подводящей линии змеевика в коллекторных системах в обязательном порядке используются отсекающие краны.

Инструкция по монтажу системы рециркуляции

Часто случается так, что сантехнические приборы располагаются в доме на значительном расстоянии от бойлера или же на верхних этажах. В этом случае хозяевам здания для получения горячей воды обычно приходится дожидаться, пока из кранов в санузлах стечет застоявшаяся и охладившаяся в трубах. А это, конечно же, неудобно и не особенно экономично.

Исправить такую ситуацию можно путем сборки в загородном доме системы рециркуляции. Монтаж такой сети производится примерно следующим образом:

• как можно ближе к потребителю на подающую к нему горячую воду трубу врезается тройник;
• к тройнику подключается труба нужной длины;
• протянутая магистраль подключается к бойлеру через патрубок рециркуляции;
• рядом с бойлером у патрубка в контур врезается дополнительный насос не слишком большой мощности.

При применении такой схемы вода в трубах между бойлером и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, охлаждаться. То есть пользоваться горячей водой жильцы дома смогут сразу после откручивания вентилей кранов.

Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
  Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Чтобы в доме или санитарно-бытовом помещении на производстве была горячая вода, используют бойлер косвенного нагрева. Подключение к котлу проводится несколькими способами в зависимости от важности обеспечения горячим водоснабжением. Если отопление помещений важнее, то его подключают к системе последовательно, а для лучшего обеспечения горячей водой — параллельно.

Обеспечьте свой дом горячей водой

Устройство агрегата

Внешне этот аппарат напоминает простой накопительный электрический бойлер. Емкости бывают разных размеров в зависимости от количества потребляемой жидкости. Водонагреватель состоит из следующих элементов:

• резервуар в кожухе со слоем теплоизоляции;
• стальной или латунный трубопровод, выполненный в виде змеевика;
• патрубок термостата;
• магниевый анод;
• патрубки циркуляции горячей воды;
• патрубки для подключения системы отопления.

Из данного видео узнаем схему работы одноконтурного котла и бойлера косвенного нагрева:

Существуют некоторые конструкции, где вместо змеевика установлена еще одна емкость, в которой происходит теплообмен жидкости. Внутренняя часть резервуара обязательно выполняется из нержавеющей стали. В качестве теплоизоляции используется минеральная вата, полиуретан, полистирол и т.д. Эти материалы также предохраняют бак от механических повреждений.

Принцип работы

Принцип действия этого прибора основан на теплообмене жидкости из системы отопления с водой из контура горячего водоснабжения. Горячий теплоноситель из системы отопления попадает через верхний патрубок в змеевик.

Проходя по нему, теплоноситель нагревает воду, находящуюся внутри резервуара. Степень нагрева контролирует специальный термодатчик, и как только будет достигнута требуемая температура, клапан перекроет движение воды по змеевику. При охлаждении жидкости клапан открывается и снова начинается процесс теплообмена.

Схема подключения косвенного бойлера через верхний патрубок змеевика позволяет обеспечить максимальный объем нагреваемой воды. По такому же принципу работают другие конструкции водонагревателей.

Разновидности водонагревателей

В настоящее время известны два типа бойлеров косвенного нагрева: простые и со встроенным управлением. Под элементами управления подразумеваются датчики температуры и устройства, обеспечивающие подачу воды в теплообменник и ее остановку.

Вся работа этого оборудования происходит в автоматическом режиме. Для его пуска необходимо подключить входной и выходной патрубки горячего водоснабжения, подачу охлажденной жидкости и гребенку для распределения нагретого теплоносителя. Современные модели резервуаров имеют оборудование для аккумуляции тепла.

Такие устройства очень полезны при частых перебоях электроэнергии. Эти конструкции обычно обладают усиленной теплоизоляцией и большим объемом резервуаров. В последнее время популярными становятся бойлеры с рециркуляцией. Их отличие — дополнительные патрубки для забора горячей воды.

Нюансы обвязки резервуаров

Резервуары косвенного нагрева легче устанавливать совместно со всем оборудованием, чем монтировать в уже существующую систему. Место установки бойлера должно находиться недалеко от котла обогрева и быть ровным, чтобы не допустить перекоса водонагревателя.

На выходе из резервуара горячей воды необходимо установить мембранный гидроаккумулятор для защиты от теплового расширения. В качестве запорной арматуры рекомендуется применять шаровые краны , так как они более надежны.

Все крепежные работы на стенах следует выполнять с применением специальных кронштейнов и скоб. Все трубопроводы к резервуару должны подсоединяться только по прямой линии, без лишних изгибов.

Подключение к одноконтурной системе

Одноконтурная схема системы отопления с бойлером косвенного нагрева подразумевает использование двух циркуляционных насосов. Они выполняют задачу по разделению потоков теплоносителя.

Такой монтаж водонагревателя способствует в первую очередь работе контура горячего водоснабжения. Действие насосов регулируется термостатом, который встроен в резервуар. Чтобы исключить смешивание потоков теплоносителя, в систему перед насосами устанавливают обратный клапан .

В итоге работа насосов осуществляется попеременно, то есть когда включается подкачка в контуре водоснабжения, в системе отопления она отключается. Схема подключения косвенного водонагревателя выглядит следующим образом.

Отличие такого подключения — отсутствие дополнительного нагрева воды для горячего водоснабжения. Вода нагревается только за счет бойлера. Общее подключение аппаратуры выполняется в три этапа:

1. С помощью шлангов и трубопроводов подсоединяется водонагреватель в обвязку котла.
2. Производится установка циркулирующих насосов и запорной арматуры.
3. В последнюю очередь устанавливается трехходовый датчик, производящий контроль над изменением температуры.

В такой системе имеется один важный недостаток: если оборудование выходит из строя, то подача горячей воды прекращается.

Установка в двухконтурную сеть отопления

Чтобы правильно подключить бойлер косвенного нагрева в двухконтурную систему, необходимо учесть, что работа системы отопления и нагрева воды должна происходить одновременно. В этом состоит основное отличие их работы в одноконтурной цепи.

Подключение происходит по параллельной схеме. Единственным недостатком ее является невозможность качественного снабжения теплоносителем отопительной системы, если существует большой расход горячей воды.

Для правильного использования бойлера применяется трехходовый клапан. Он обеспечивает равномерное распределение теплоносителя между контурами. Подобное подключение чаще используется и наиболее удобно при разовом расходе горячей воды.

Выполнить подключение газового котла к бойлеру косвенного нагрева можно различными способами. Задача водонагревателя накопительного типа — нагреть и иметь в запасе необходимое количество воды для ГВС. Котел обязан успевать обеспечить тепловой энергией отопительные приборы и нагреватель, для чего должен обладать определенным запасом мощности. Способ обвязки бойлера зависит от сложности и разветвленности тепловой сети дома. Чтобы правильно его выбрать, стоит изучить чертежи нескольких схем обвязки обоих агрегатов.

Параллельное включение агрегатов

Простейшая параллельная схема подключения бойлера косвенного нагрева к источнику тепла, работающему на природном газе, уместна в таких ситуациях:

• котел — настенного типа и оборудован собственным циркуляционным насосом;
• система отопления несложная, состоящая из однотипных отопительных приборов, — радиаторов или теплых полов;
• водонагреватель имеет небольшой объем.

Параллельная обвязка бойлера выполняется просто: верхний патрубок его теплообменника соединяется с подающей магистралью газового котла, а нижний — с обратной. В результате циркуляция теплоносителя по отопительной системе и в теплообменнике водонагревателя происходит одновременно и до одинаковой температуры. Ее регулирование осуществляется на котле, что создает массу неудобств:

Отсюда следует, что простое параллельное подключение бойлера косвенного нагрева к теплогенератору годится для небольшого дома с малым числом радиаторов.

Способ присоединения с разделительным узлом

Чтобы подключить бойлер косвенного нагрева с разделением потоков теплоносителя на теплоснабжение и ГВС, используется трехходовой термостатический клапан. Он устанавливается на подающем трубопроводе от котла, а ответвление к водонагревателю присоединяется к выходному патрубку клапана, который изначально открыт. Управление трехходовым краном осуществляется с помощью выносного датчика температуры. При таком варианте подключения газовый котел с бойлером работает по следующему алгоритму:

1. Вначале, когда идет разогрев теплоносителя, циркуляция, обеспечиваемая котловым насосом, происходит только в контуре водонагревателя. Трехходовой клапан направляет весь поток для обеспечения горячего водоснабжения.
2. По достижении необходимой температуры в контуре ГВС срабатывает датчик и заставляет трехходовой кран направить поток в систему отопления, а отвод к водонагревателю закрыть.
3. Когда температура в баке снижается либо в сети ГВС появляется водоразбор, то по сигналу датчика разделительный клапан вновь перенаправляет теплоноситель для нагрева воды в бойлере.

Хотя здесь ликвидированы некоторые недостатки предыдущей схемы подключения, но данный способ все равно пригоден лишь для несложных систем с одинаковыми видами обогрева помещений. Поочередная работа водогрейного агрегата и батарей позволяет им действовать эффективнее, главное, чтобы хватало мощности котла. Но, поскольку бойлер находится в приоритете перед радиаторами, при больших расходах в системе ГВС у теплогенератора может не хватать времени для нагрева воды в сети теплоснабжения. Поэтому при большом числе проживающих в доме людей такая схема присоединения бойлера к котлу может создать неудобства.

Подсоединение с двумя насосами

Важное преимущество этого способа обвязки — способность функционировать в летнее время и обеспечивать дом горячей водой при неработающем отоплении.

Когда элементы смонтированы правильно, то трехходовой клапан не потребуется, поток перенаправляется за счет поочередного включения в работу циркуляционных насосов.

Каждым из них управляет накладной термостат, фиксирующий температуру воды в баке водонагревателя. Если она недостаточна, то работает насос водогрейного контура, теплоноситель работает на нужды горячего водоснабжения, а циркуляция в тепловой сети приостанавливается. Когда установленная температура достигнута, термостат отключает насос контура ГВС, после чего запускается насосный агрегат системы теплоснабжения.

Когда площадь коттеджа велика и он обогревается различными системами — радиаторами, теплыми полами и плинтусами, то параллельно подсоединить одноконтурный газовый котел и накопительный водонагреватель не выйдет. Разветвленная сеть с несколькими циркуляционными насосами, обеспечивающими отдельные ветви отопления, требует установки гидравлического разделителя с распределительной гребенкой. К ней и присоединяется бойлер косвенного нагрева, причем со своим насосным агрегатом.

При таком варианте насос для бойлера тоже принято подключать через термостат, чтобы экономить электроэнергию и не отнимать теплоноситель от прочих греющих контуров. Подобная схема отличается следующими преимуществами:

• правильно подобранный по мощности одноконтурный котел обеспечит необходимым количеством тепла все ветви отопления, включая бойлер косвенного нагрева;
• каждая ветвь обособлена и гидравлически отделена от теплогенератора, поэтому тепловая сеть не влияет на работу водонагревателя и наоборот;
• схема всегда будет стабильно работать, даже при большом водоразборе в сети ГВС, организованном с рециркуляцией горячей воды.

Перечисленные достоинства возникают благодаря применению в обвязке дорогостоящего оборудования. Отсюда и недостатки схемы — высокая стоимость и сложность монтажа, но загородный коттедж большой площади и недорогое отопление — понятия несовместимые.

Как нельзя обвязывать оборудование?

Существует распространенное мнение, что подсоединение бойлера к двухконтурному котлу можно выполнять путем стыковки контура ГВС теплогенератора с косвенным водонагревателем. Есть 2 варианта развития событий:

1. Семья пользуется двухконтурным газовым отопителем, но его производительность хозяина не устраивает. Тогда он покупает бойлер косвенного нагрева и подключает его ко вторичному контуру котла, применяя дополнительный циркуляционный насос.
2. Изначально введенный в заблуждение домовладелец приобретает накопительный водогрейный агрегат вместе с двухконтурным теплогенератором и обвязывает их так, как описано выше.

Такой метод стыковки агрегатов ошибочен и не приведет к увеличению производительности системы по горячей воде. Причина — в ограниченной производительности вторичного теплообменника котла, рассчитанного на выдачу 7-12 л в минуту воды, нагретой до 30-35°С. В то время как вместительность бака водонагревателя — от 100 л, и нагреть этот объем воды нужно до 50-55°С.

В течение того времени, пока бойлер будет нагреваться, отопительная система останется без тепла, и здание начнет остывать. Когда, наконец, котел переключится на отопление, ему придется работать на максимуме длительное время, чтобы восстановить микроклимат в доме. Поэтому схема подключения двухконтурного теплогенератора к агрегату косвенного нагрева ничем не отличается от обвязки с котлом одноконтурным.

Более того, не нужно покупать двухконтурный источник тепла для совместной работы с бойлером. Здесь уместен одноконтурный газовый котел подходящего типа. Оптимальный вариант, рекомендуемый специалистами, — оба агрегата изготовлены одним производителем.

Схема подключения бойлера к котлу вайлант. Как выполнить монтаж бойлера косвенного нагрева – виды устройства и способы монтажа

Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева различается в зависимости от типа котла и выбранного метода горячего водоснабжения.

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

1. Бак расширительный.
2. Группа безопасности бойлера.
3. Трубопровод горячего водоснабжения.
4. Запорный вентиль на подающей магистрали.
5. Насос системы отопления.
6. Насос водонагревателя.
7. Клапан обратный.
8. Клапан отсечки.
9. Кран сливной.
10. Котёл твердотопливный.
11. Кран котла отсечной.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

• Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
• Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
• Предохранительный клапан – служит для аварийного сброса давления.
• Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

• Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
• Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
• Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Выполнить подключение газового котла к бойлеру косвенного нагрева можно различными способами. Задача водонагревателя накопительного типа — нагреть и иметь в запасе необходимое количество воды для ГВС. Котел обязан успевать обеспечить тепловой энергией отопительные приборы и нагреватель, для чего должен обладать определенным запасом мощности. Способ обвязки бойлера зависит от сложности и разветвленности тепловой сети дома. Чтобы правильно его выбрать, стоит изучить чертежи нескольких схем обвязки обоих агрегатов.

Параллельное включение агрегатов

Простейшая параллельная схема подключения бойлера косвенного нагрева к источнику тепла, работающему на природном газе, уместна в таких ситуациях:

• котел — настенного типа и оборудован собственным циркуляционным насосом;
• система отопления несложная, состоящая из однотипных отопительных приборов, — радиаторов или теплых полов;
• водонагреватель имеет небольшой объем.

Параллельная обвязка бойлера выполняется просто: верхний патрубок его теплообменника соединяется с подающей магистралью газового котла, а нижний — с обратной. В результате циркуляция теплоносителя по отопительной системе и в теплообменнике водонагревателя происходит одновременно и до одинаковой температуры. Ее регулирование осуществляется на котле, что создает массу неудобств:

Отсюда следует, что простое параллельное подключение бойлера косвенного нагрева к теплогенератору годится для небольшого дома с малым числом радиаторов.

Способ присоединения с разделительным узлом

Чтобы подключить бойлер косвенного нагрева с разделением потоков теплоносителя на теплоснабжение и ГВС, используется трехходовой термостатический клапан. Он устанавливается на подающем трубопроводе от котла, а ответвление к водонагревателю присоединяется к выходному патрубку клапана, который изначально открыт. Управление трехходовым краном осуществляется с помощью выносного датчика температуры. При таком варианте подключения газовый котел с бойлером работает по следующему алгоритму:

1. Вначале, когда идет разогрев теплоносителя, циркуляция, обеспечиваемая котловым насосом, происходит только в контуре водонагревателя. Трехходовой клапан направляет весь поток для обеспечения горячего водоснабжения.
2. По достижении необходимой температуры в контуре ГВС срабатывает датчик и заставляет трехходовой кран направить поток в систему отопления, а отвод к водонагревателю закрыть.
3. Когда температура в баке снижается либо в сети ГВС появляется водоразбор, то по сигналу датчика разделительный клапан вновь перенаправляет теплоноситель для нагрева воды в бойлере.

Хотя здесь ликвидированы некоторые недостатки предыдущей схемы подключения, но данный способ все равно пригоден лишь для несложных систем с одинаковыми видами обогрева помещений. Поочередная работа водогрейного агрегата и батарей позволяет им действовать эффективнее, главное, чтобы хватало мощности котла. Но, поскольку бойлер находится в приоритете перед радиаторами, при больших расходах в системе ГВС у теплогенератора может не хватать времени для нагрева воды в сети теплоснабжения. Поэтому при большом числе проживающих в доме людей такая схема присоединения бойлера к котлу может создать неудобства.

Подсоединение с двумя насосами

Важное преимущество этого способа обвязки — способность функционировать в летнее время и обеспечивать дом горячей водой при неработающем отоплении.

Когда элементы смонтированы правильно, то трехходовой клапан не потребуется, поток перенаправляется за счет поочередного включения в работу циркуляционных насосов.

Каждым из них управляет накладной термостат, фиксирующий температуру воды в баке водонагревателя. Если она недостаточна, то работает насос водогрейного контура, теплоноситель работает на нужды горячего водоснабжения, а циркуляция в тепловой сети приостанавливается. Когда установленная температура достигнута, термостат отключает насос контура ГВС, после чего запускается насосный агрегат системы теплоснабжения.

Когда площадь коттеджа велика и он обогревается различными системами — радиаторами, теплыми полами и плинтусами, то параллельно подсоединить одноконтурный газовый котел и накопительный водонагреватель не выйдет. Разветвленная сеть с несколькими циркуляционными насосами, обеспечивающими отдельные ветви отопления, требует установки гидравлического разделителя с распределительной гребенкой. К ней и присоединяется бойлер косвенного нагрева, причем со своим насосным агрегатом.

При таком варианте насос для бойлера тоже принято подключать через термостат, чтобы экономить электроэнергию и не отнимать теплоноситель от прочих греющих контуров. Подобная схема отличается следующими преимуществами:

• правильно подобранный по мощности одноконтурный котел обеспечит необходимым количеством тепла все ветви отопления, включая бойлер косвенного нагрева;
• каждая ветвь обособлена и гидравлически отделена от теплогенератора, поэтому тепловая сеть не влияет на работу водонагревателя и наоборот;
• схема всегда будет стабильно работать, даже при большом водоразборе в сети ГВС, организованном с рециркуляцией горячей воды.

Перечисленные достоинства возникают благодаря применению в обвязке дорогостоящего оборудования. Отсюда и недостатки схемы — высокая стоимость и сложность монтажа, но загородный коттедж большой площади и недорогое отопление — понятия несовместимые.

Как нельзя обвязывать оборудование?

Существует распространенное мнение, что подсоединение бойлера к двухконтурному котлу можно выполнять путем стыковки контура ГВС теплогенератора с косвенным водонагревателем. Есть 2 варианта развития событий:

1. Семья пользуется двухконтурным газовым отопителем, но его производительность хозяина не устраивает. Тогда он покупает бойлер косвенного нагрева и подключает его ко вторичному контуру котла, применяя дополнительный циркуляционный насос.
2. Изначально введенный в заблуждение домовладелец приобретает накопительный водогрейный агрегат вместе с двухконтурным теплогенератором и обвязывает их так, как описано выше.

Такой метод стыковки агрегатов ошибочен и не приведет к увеличению производительности системы по горячей воде. Причина — в ограниченной производительности вторичного теплообменника котла, рассчитанного на выдачу 7-12 л в минуту воды, нагретой до 30-35°С. В то время как вместительность бака водонагревателя — от 100 л, и нагреть этот объем воды нужно до 50-55°С.

В течение того времени, пока бойлер будет нагреваться, отопительная система останется без тепла, и здание начнет остывать. Когда, наконец, котел переключится на отопление, ему придется работать на максимуме длительное время, чтобы восстановить микроклимат в доме. Поэтому схема подключения двухконтурного теплогенератора к агрегату косвенного нагрева ничем не отличается от обвязки с котлом одноконтурным.

Более того, не нужно покупать двухконтурный источник тепла для совместной работы с бойлером. Здесь уместен одноконтурный газовый котел подходящего типа. Оптимальный вариант, рекомендуемый специалистами, — оба агрегата изготовлены одним производителем.

Дополняться бойлерами косвенного нагрева в частных домах могут как газовые, так и твердотопливные либо же работающие на солярке котлы. Установка оборудования этого типа может сделать проживание в загородном здании гораздо более комфортным. В отличие от двухконтурных котлов, бойлеры способны обеспечивать максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкцию агрегаты этого типа имеют относительно простую. Представляет собой бойлер косвенного нагрева небольшую теплоизолированную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх через спираль, нагревается и выходит наружу через верхний патрубок. За нагрев самого змеевика в таких устройствах отвечает теплоноситель системы отопления. Горячая вода из котла подается в нагревательную спираль сверху, а отводится от нее снизу.

Какие правила следует соблюдать при подключении

Обвязка бойлеров косвенного нагрева своими руками производится с соблюдением следующих рекомендаций:

• на трубах, подводящих теплоноситель к змеевику и отводящих его, устанавливаются краны;
• на входе холодной воды в агрегат монтируется обратный клапан;
• в обвязке бойлера в обязательном порядке используется расширительный бак.

Краны на трубах, связывающих водонагреватели с котлом, монтируются с целью облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основного оборудования. Обратный клапан при монтаже бойлера используется для того, чтобы избежать поступления горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке агрегатов косвенного нагрева служит для предотвращения разрыва их корпуса при работе. Ведь, как известно, при нагреве вода способна довольно-таки сильно расширяться. Следовательно, и давление внутри агрегата может повышаться до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, таким образом, должна включать в себя следующие этапы:

• подключение агрегата к водопроводу от скважины;
• врезка магистрали, подводящей нагретую воду к потребителям;
• присоединение змеевика к трубам котла, подводящим и отводящим теплоноситель;
• монтаж расширительного бачка и группы безопасности.

Одновременно с бойлером в котельных монтируется обычно и повышающая удобство использования горячим водопроводом рециркуляционная система.

Пошаговый монтаж бойлера в системе отопления принудительного типа

В сетях этого типа обвязка агрегатов косвенного нагрева производится следующим образом:

• после циркуляционного насоса в трубу подачи врезается трехходовой клапан;
• в гильзу на корпусе бойлера вкручивается датчик температуры нагрева воды;
• один из выходов трехходового клапана подключается к принимающему теплоноситель патрубку бойлера;
• в обратный трубопровод врезается тройник;
• к тройнику подключается патрубок отвода теплоносителя змеевика;
• за тройником устанавливается вентиль;
• на трубе горячей воды рядом с бойлером монтируется расширительный бак.

Датчики косвенного нагрева обычно изначально идут в комплекте с одноконтурными котлами. При остывании воды в бойлере они просто переключают трехходовой клапан на подачу в его змеевик теплоносителя. В результате котел переходит в режим нагрева горячей воды. Отопительная система при этом на время отключается.

Как только температура воды в бойлере достигнет определенного значения, трехходовой клапан опять переключает котел в режим отопления помещений.

Этапы монтажа водонагревателя с насосом

Иногда бойлеры косвенного нагрева при врезке в систему дополняются собственными циркуляционными насосами. Обычно такая схема обвязки используется тогда, когда агрегат устанавливается не рядом с котлом, а на некотором расстоянии от него.

В этом случае монтаж производят по такой технологии:

• к змеевику бойлера сверху подключается труба, подающая теплоноситель от котла;
• в подающую к котлу холодную воду магистраль врезается отрезок обратки бойлера;
• перед этим отрезкам в трубу холодной воды вмонтируется обратный клапан;
• на обратку нагревателя устанавливается насос;
• труба подключается к змеевику;
• устанавливается расширительный бак.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Контур бойлера подключается через обычные тройники. За переключение потока в данном случае отвечают насосы и датчик температуры, замыкающий в зависимости от степени нагрева воды контакты насоса котла или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

• к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
• далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
• между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
• бойлер соединяют с котлом трубой обратки;
• в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
• ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Можно ли подключать к двухконтурным котлам

Использовать двухконтурные котлы, способные подогревать воду как в системе отопления, так и ГВС, в загородных домах довольно-таки удобно. Однако у этого оборудования есть один достаточно серьезный недостаток. Вода из кранов ГВС при применении двухконтурного котла в качестве нагревателя может идти то слишком горячая, то прохладная. Равномерный ее прогрев оборудование этого типа, как уже упоминалось, обеспечить не способно.

Исправить ситуацию в данном случае можно именно с помощью бойлера. Подключать такое оборудование к двухконтурным котлам, конечно же, разрешается. Обвязка водонагревателя с такими агрегатами производится в обычном порядке. При этом на самом котле просто перекрываются патрубки, отвечающие за ГВС.

Монтаж бойлера косвенного нагрева в коллекторной сети

В таких современных системах также очень часто используются водонагреватели. Монтируются бойлеры в коллекторных сетях обычно на гребенке как можно ближе к подаче. То есть там, где теплоноситель имеет самую высокую температуру.

Производится подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

• к водонагревателю подключается подача от гребенки системы отопления;
• подключаются обратка, расширительный бак, группа безопасности;
• монтируются подающая и отводящая трубы водопровода.

При монтаже подводящей линии змеевика в коллекторных системах в обязательном порядке используются отсекающие краны.

Инструкция по монтажу системы рециркуляции

Часто случается так, что сантехнические приборы располагаются в доме на значительном расстоянии от бойлера или же на верхних этажах. В этом случае хозяевам здания для получения горячей воды обычно приходится дожидаться, пока из кранов в санузлах стечет застоявшаяся и охладившаяся в трубах. А это, конечно же, неудобно и не особенно экономично.

Исправить такую ситуацию можно путем сборки в загородном доме системы рециркуляции. Монтаж такой сети производится примерно следующим образом:

• как можно ближе к потребителю на подающую к нему горячую воду трубу врезается тройник;
• к тройнику подключается труба нужной длины;
• протянутая магистраль подключается к бойлеру через патрубок рециркуляции;
• рядом с бойлером у патрубка в контур врезается дополнительный насос не слишком большой мощности.

При применении такой схемы вода в трубах между бойлером и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, охлаждаться. То есть пользоваться горячей водой жильцы дома смогут сразу после откручивания вентилей кранов.

Бойлер косвенного нагрева давно известен как один из лучших способов обеспечить частный дом или дачу достаточным количеством горячей воды. Вполне успешно эти устройства также используют в квартирах, офисах, на предприятиях и т. п. Принцип работы бойлера настолько прост, что его не так уж сложно изготовить самостоятельно. Однако эффективность работы этого прибора в значительной степени зависит от того, насколько правильно выбрана схема обвязки бойлера косвенного нагрева.

Основные принципы подключения бойлера

Вода в устройство подается на два контура. Первый — это нагревательный контур, который обычно подключают к домовой системе отопления. Второй контур предназначен для обогреваемой воды, которая поступает из водопроводной системы, а затем выводится в ванную комнату, на кухню и т.д.

Выясняя, как установить , перво-наперво следует запомнить следующие принципы:

1. Холодная вода должна подаваться в нижнюю часть бойлера, а вывод горячей воды осуществляется в верхней точке устройства.
2. должен поступать в бак по направлению сверху вниз, т. е. вода или антифриз подается в верхний патрубок бойлера и возвращается в систему из нижнего.
3. Точка рециркуляции будет располагаться в центре емкости бойлера.

Соблюдение этих принципов позволит максимально увеличить КПД прибора, поскольку температура воды в верхней части бойлера останется достаточно высокой, а затем теплоноситель нагреет и более холодную воду в нижней части бака.

Варианты обвязки для различных ситуаций

Чаще всего при подключении бойлера косвенного нагрева используют три основных схемы:

• вариант с трехходовым клапаном
• применение двух циркуляционных насосов
• использование гидравлической стрелки.

Кроме того, стоит рассмотреть применение рециркуляционной системы, которая позволяет существенно повысить качество ГВС в частном доме или квартире.

Как использовать трехходовой клапан?

При потреблении большого количества горячей воды чаще всего используют подключение бойлера косвенного нагрева с помощью трехходового клапана. В этом случае необходимо создать два контура отопления: основной, который обогревает помещение, и отдельный контур, необходимый для нагрева воды в бойлере. Для распределения потока теплоносителя между этими контурами используют трехходовой клапан, который управляется термостатом бойлера.

Трехходовой клапан в схеме обвязки бойлера косвенного нагрева используется для регулирования направления потока теплоносителя. Клапан управляется термодатчиком бойлера

Работает эта система следующим образом. Когда температура воды в баке опускается ниже установленного значения, клапан направляет теплоноситель на контур нагрева бойлера. После того, как вода нагреется до необходимого уровня, клапан возвращает поток теплоносителя на основной контур обогрева. При этом главную роль играет нагрев воды в баке бойлера, а не отопительный контур.

Обратите внимание! В местности с очень жесткой водой рекомендуется использовать именно бойлер косвенного нагрева с трехходовым клапаном вместо двухконтурного котла, элементы которого слишком быстро выходят из строя при таких условиях работы.

Для корректной работы системы этого типа очень важно правильно настроить термостат. Дело в том, что если максимальное значение температуры нагрева воды в баке будет выше, чем температура нагрева теплоносителя в котле, вода в бойлере будет подогреваться постоянно. Переключение на отопительный контур не произойдет, поскольку максимум температуры в бойлере достигнут не будет.

Система с двумя насосами

Вместо трехходового клапана можно использовать систему с двумя рециркуляционными насосами и обратным клапаном. В этом случае монтаж бойлера косвенного нагрева также включает два параллельных контура: контур отопления и контур бойлера. Для управления каждым из контуров используется отдельный циркуляционный насос.

В схеме обвязки бойлера косвенного нагрева с использованием двух циркуляционных насосов контур отопления и контур бойлера монтируются параллельно, однако главную роль играет контур бойлера

Поскольку линия горячего водоснабжения при этом имеет приоритет, то контура бойлера устанавливают перед насосом отопительной системы. Для управления насосами используется все тот же термодатчик бойлера, повинуясь сигналам которого насосы включаются и выключаются. Двухнасосная схема может быть очень удобной при использовании системы отопления, которая включает два котла. При этом один котел полностью используется для обогрева помещения, а второй подключен и к системе отопления, и к бойлеру.

При остывании воды в бойлере поток теплоносителя направляется для ее обогрева, а по окончании процесса вновь возвращается в отопительную систему. Обратный клапан необходим, чтобы потоки теплоносителя не смешивались.

Не стоит опасаться, что качество обогрева жилых помещений пострадает из-за применения бойлера контурного нагрева. Вода в системе ГВС нагревается очень быстро, обычно менее часа. За это короткое время комнаты просто не успевают остыть.

Как работает гидравлическая стрелка?

В современных частных домах и даже в обычных квартирах система отопления может быть достаточно сложной. Помимо радиаторной линии в нее нередко включают и контур нагрева бойлера, и систему теплого пола, и прочие элементы.

Гидравлическая стрелка в схеме обвязки циркуляционного насоса необходима для регулирования потоков теплоносителя и компенсации разницы давления в отдельных частях сложной отопительной системы

Каждый такой контур снабжается отдельным циркуляционным насосом. При этом потоки в различных контурах схемы необходимо уравновешивать. Для управления такими многоконтурными системами отопления используют гидравлический распределитель, который может включать гидравлическую стрелку и коллектор. Нейтрализовать перепады давления в отдельных контурах можно также с помощью специальных балансировочных вентилей.

Чем сложнее система отопления, тем внимательнее следует осуществлять ее монтаж. Проектирование подключения бойлера косвенного нагрева с использованием гидравлической стрелки лучше всего поручить опытному специалисту, поскольку отрегулировать такую систему «на глазок» достаточно сложно.

Несколько слов о пользе рециркуляции

Чтобы не приходилось дожидаться, пока холодная вода в кране горячего водоснабжения сменится подогретой, используют систему рециркуляции. При ее применении создается зацикленная магистраль, по которой вола постоянно движется и при этом постоянно подогревается, т. е. не успевает остывать. Таким образом потребитель получает горячую воду практически мгновенно, как только откроет соответствующий кран.

Для создания постоянного цикла понадобится еще один циркуляционный насос. Очень удобным дополнением к такой системе является полотенцесушитель.

Схема подключения бойлера косвенного нагрева.

Если Вы, для организации индивидуального горячего водоснабжения квартиры или дома (что случается чаще), остановили свой выбор на , тогда эта статья станет путеводителем в дебрях вопросов с подключением этого водогрейного аппарата к системе отопления и водоснабжения.

Он хорош тем, что для производства горячей воды ему нет необходимости использовать какие либо энергоресурсы, кроме системы автономного отопления квартиры (дома) или других, альтернативных, источников энергии (например, гелиосистемы, использующей энергию солнца).

В этой статье рассмотрены способы подключения бойлера косвенного нагрева к системе водоснабжения и отопления.

Перед началом монтажных работ проконсультируйтесь со специалистами, потому что различные марки бойлеров и котлов отопления имеют различные способы подключения. Даже визуально одинаковое оборудование может требовать индивидуального подхода.

Еще один совет: если Вы решили установить накопительный водонагреватель косвенного нагрева, то его рекомендуется подбирать той же марки, что и отопительный котел. Многие производители подобного оборудования специально производят приборы, которые адаптированы для работы друг с другом. Они имеют идентичные входные и выходные отверстия, что облегчает выбор труб и , а так же их . Для этого оборудования произведен расчет по мощности (для котла) и объему (для бойлера), что обеспечивает их максимальную производительность в тандеме.

Подключение бойлера косвенного нагрева к системам отопления и горячего водоснабжения.

Для подключения водонагревателя с косвенным нагревом воды к автономной системе отопления чаще всего используется три основных способа:

● подсоединение с использованием трехходового клапана и сервопривода. Сервопривод – это, своего рода, орган управления трехходовым клапаном. Этим органом, в данном случае, является термостат (термореле) бойлера;

● схема с применением двух циркуляционных насосов;

● использование в схеме обвязки водонагревателя с системой отопления гидравлического разделителя потоков воды (гидравлической стрелки).

Есть еще один способ монтажа бойлера и системы отопления. Это в том случае, когда система отопления обслуживается несколькими котлами и, чаще всего, применяется в помещениях со сложной конфигурацией и большим объемом для отопления. Для качественной работы такой системы требуется тщательная регулировка вентильной группы, регулирующей потоки воды. Но нашим квартирам такое не грозит, поэтому останавливаться на нем не стоит. Хотя, и этот метод основывается на трех основных способах монтажа.

Основная схема обвязки накопительного водонагревателя косвенного нагрева.

1 – шаровой кран. 2 – обратный клапан. 3 – расширительный бачок водонагревателя *. 4 – предохранительный клапан. 5 – насос контура рециркуляции горячей воды системы ГВС **. 6 – циркуляционный насос системы отопления. В 1 – водопровод холодного водоснабжения. Т 1 – подающий трубопровод от источника тепла (отопительного котла). Т 2 – обратный трубопровод к источнику тепла (обратка). Т 3 – трубопровод горячего водоснабжения. Т 4 – трубопровод контура рециркуляции бойлера.

*Расширительный бачок для водонагревателя имеет свои конструктивные особенности, в силу которых его нельзя применять в качестве расширительного бачка системы отопления. Одной из таких особенностей, является температура воды, с которой работает бачок. Так, расширительная емкость для системы отопления, может работать с теплоносителем с температурой до 120 ° C. Тогда как бак для системы ГВС, предназначен для работы с горячей водой до 70° C. Визуальное отличие бачков между собой указано в видео ролике.

**Насос рециркуляции потока в системе ГВС предназначен для отбора остывшей воды из системы горячего водоснабжения и возврата ее в бойлер для дальнейшего подогрева. Это особенно актуально при значительных расстояниях между водонагревателем и точкой водозабора. Таким образом, потребитель, всегда имеет возможность, практически моментально получать горячую воду.

Начнем с первого способа.

Подсоединение БКН с использованием трехходового клапана с сервоприводом.

Такой способ чаще всего применяется для подключения настенного бойлера (с объемом накопительного бака до 100 л включительно) к одноконтурному котлу отопления. Суть его заключается в том, что трехходовой клапан, управляемый терморегулятором (термостатом) водонагревателя, при получении от него сигнала, перекрывает тот или иной канал, направляя поток воды или в систему отопления, или в контур водонагревателя и систему горячего водоснабжения.

Многие современные отопительные котлы имеют встроенный циркуляционный насос, трехходовой клапан с сервоприводом и прочие приспособления для эффективной работы, как с системой отопления, так и с наружными накопительными водонагревателями косвенного нагрева. Как пример можно рассмотреть одноконтурный газовый настенный котел De Dietrich MS 24 FF (Франция).

Но такое оборудование имеется не в каждой квартире или доме. Многие пользователи довольствуются котлами эконом класса. В таком случае, приходится устанавливать органы управления системой отопления и системой ГВС в «наружном» варианте.

Трехходовой клапан с сервоприводом.

Такая схема разводки предполагает, что приоритет остается за контуром бойлера, так как именно его термостат регулирует работу всей системы. При понижении температуры воды в накопительной емкости водонагревателя, терморегулятор подает сигнал на электропривод трехходового клапана и тот, перекрыв контур системы отопления, перепускает теплоноситель (горячую воду из котла) на нагрев воды в бойлере. При достижении установленной температуры в бойлере, сервопривод передает сигнал к приводу трехходового клапана, и тот в свою очередь, открывает контур системы отопления.

Важным моментом в работе накопительного водонагревателя косвенного нагрева, при подключении через трехходовой клапан, является правильная регулировка термостата бойлера. Температура, которая установлена на термостате бойлера, должна быть ниже температуры, установленной на терморегуляторе котла отопления. В противном случае, теплоноситель, поступающий из котла, не сможет нагреть воду в бойлере до температуры, необходимой для срабатывания сервопривода и электропривода трехходового клапана. А значит, клапан не откроет подачу теплоносителя в контур системы отопления, так как нагрев воды в бойлере не достиг установленной температуры.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – трехходовой клапан;

Подключение бойлера косвенного нагрева с применением двух циркуляционных насосов.

Как и в предыдущем способе подключения водогрейного аппарата с косвенным нагревом воды, этот способ основан на приоритетном состоянии системы горячего водоснабжения (контур бойлера) перед системой отопления. Разница стоит в том, что здесь задействованы два циркуляционных насоса: один в контуре ГВС, второй в контуре отопления. Причем циркуляционный насос, обслуживающий бойлер, устанавливается перед насосом, обслуживающим отопительную систему (ближе к отопительному котлу).

При такой обвязке отпадает надобность в трехходовом клапане.

Принцип работы такой схемы состоит в том, что при остывании воды в накопительном баке бойлера, терморегулятор автоматически включает насос бойлера, который, как видно на схеме, монтируется ближе к котлу, чем насос отопительной системы. А тот, в свою очередь, создавая большее разряжение в змеевике водогрейного аппарата, «затягивает» горячую воду, поступающую из котла на нужды отопления, в нагревательный контур бойлера. Как следствие, уменьшается производительность отопления. Но это может стать заметным только при первоначальном нагреве большого объема воды в накопительном баке. Последующий подогрев происходит достаточно быстро и, ощутимого колебания температуры теплоносителя в отопительном контуре наблюдаться не будет.

Для предотвращения смешивания потоков теплоносителя из системы отопления и контура водонагревателя, используются обратные клапаны.

Схема подключения бойлера косвенного нагрева с применением двух циркуляционных насосов.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – циркуляционный насос системы ГВС;

Для того что бы исключить возможность перепадов температуры теплоносителя в отопительном контуре при включении водонагревателя, применяется схема отопления т ГВС с применением двух котлов. Тогда один котел работает на отопление, а второй, поддерживая тепло в отопительном контуре, при необходимости, переключается на нужды бойлера.
Но, такую проблему можно с успехом решить, включив в систему отопления, гидравлический распределитель потоков (гидравлическую стрелку).

Как подключить бойлер косвенного нагрева через гидравлическую стрелку.

Для начала объясню, что такое гидравлическая стрелка . Это, по сути, и принципу работы, распределитель потоков теплоносителя в контуре (или контурах) системы отопления.

Для чего нужен такой распределитель и где он применяется. Гидравлическая стрелка применяется, в основном, в помещениях большой площади с сильно разветвленной системой отопления, имеющей несколько независимых друг от друга отопительных контуров. Она позволяет стабилизировать давление и потоки воды во всех контурах системы, связанных между собой посредством гидрострелки, тем самым, позволяя добиться равномерного распределения тепла по всем потребителям (радиаторы отопления, контуры теплого пола, водонагреватели косвенного нагрева и т. п.). Как работает гидравлический распределитель потоков, показано в видео.

Хочу сразу предупредить, что монтаж многоконтурной системы отопления сопряжен с определенными трудностями в процессе проектирования, монтажа, настройки и регулировки оборудования, входящего в состав отопительной системы. Поэтому ее монтаж и, особенно настройку с регулировкой, лучше доверить специалисту.

Но, если Вы решились делать все самостоятельно, представляю Вашему вниманию схему монтажа и попробую, вкратце, описать возможность подключения водонагревателя косвенного нагрева к системе отопления с применением гидравлической стрелки.

Для многоконтурной системы отопления (два или больше отопительных контура*+ бойлер косвенного нагрева), применяется .

* Два или больше отопительных контура, это, например, радиаторный контур отопления + контур теплого пола и т.п.

Можно, конечно, обойтись и без гидравлического разделителя потоков воды, но, в таком случае, могут возникнуть проблемы с неравномерной работой отопления и повышенным давлением в трубопроводах отопительной системы.

Как, когда и где применяется гидрострелка, показано в видео «Гидравлический разделитель потока воды».

Схема подключения бойлера косвенного нагрева через гидрострелку.

Как подключить бойлер косвенного нагрева к газовому котлу — схема обвязки

Отопительные системы используются не только непосредственно для обогрева помещения, но и обеспечения дома горячим водоснабжением. Для этих целей успешно используются бойлеры. Они служат для накопления и нагрева горячей воды. Подключаются как к одноконтурным, так и двухконтурным котлам. Используются такие системы повсюду: в квартирах в Москве или других больших городах или даже в частных домах местного нахождения. В продаже имеется большое количество моделей от разных производителей: «Протерм», «Бош», «Будерус», «Вайлант», «Лемакс», «Скат», Baxi, Slim.

Содержание статьи:

Что такое бойлер косвенного нагрева

Бойлер такого типа представляет собой водонагревательный элемент, который обеспечивает горячей водой абсолютно всех домочадцев. Системы без бойлерного отопления не всегда могут обеспечить всех потребителей горячей водой нужной температуры и с нормальным давлением, так как он компенсирует недостаточный объем воды в системе ГВС при большем расходе. Такие ситуации возникают чаще всего в больших семьях, когда одновременно требуется помыть посуду, машину, принять душ и прочее.

Главным отличием бойлера косвенного нагрева является отсутствие собственного нагревательного элемента, предусмотренного в конструкции. Вместо него используется какой-либо внешний источник тепла: это может быть система центрального отопления, собственный газовый или электрический котел. Бойлерные баки накапливают горячую воду и долго сохраняют ее температур практически неизменной, так как обладают очень низким процентом тепловых потерь. При большом объеме бака лучше отвести под котел и нагреватель отдельную котельную.

Особенности и виды

Положительными особенностями использования именно бойлеров, а не нагревательных приборов проточного действия является:

• Возможность нагрева особо больших объемов воды.
• Компенсация объема при нехватке воды нужной температуры в системе ГВС, что позволяет одновременно выполнять несколько операций, требующих больших порций воды.
• Очень низкая цена нагретой воды. Секрет этого кроется в принципе действия бойлера данного типа: на нагрев не тратится никакой дополнительный энергии, а тепло бак получает от косвенного источника.
• В отличие от проточных моделей нагреватели бойлерного типа могут применяться для нагрева воды из различных потоков противоположных направлений.
• Для работы косвенного бойлерного отопления можно использовать любой вид энергия, начиная от газовых котлов и заканчивая альтернативными источниками.

К негативным моментам использования нагревателей подобного вида относится:

• Высокая цена оборудования: не только самого бойлера, но и источника тепла (даже самый дешевый котел выйдет дороже, нежели вполне мощный нагревательный элемент проточного принципа действия).
• Большое время нагрева при объемах около 100 литров.
• На время нагрева эффективность отопительной системы в помещении снижается, так как часть мощности уходит на нагрев воды.
• Вся конструкция занимает слишком много пространства. Так как бойлер и котел нужно устанавливать в непосредственной близости друг от друга, под данную систему часто приходится отводить целое помещение в доме.

Бойлеры косвенного нагрева встречаются в продаже двух видов:

• С собственным автоматизированным управлением. Такие модели используются при работе с котлами без соответствующей автоматики. В данных бойлерах вход в змеевик блокируется или открывается в зависимости от температуры воды в системе ГВС с помощью собственного термодатчика и нескольких клапанов. При монтаже таких устройств только нужно правильно соединить разъемы для входа и выхода теплоносителя из змеевика, а также порт для подачи холодной воды.
• Без автоматики. Такие бойлеры успешно работают с котлами, оснащенными нужной автоматикой. При монтаже помимо входа/выхода теплоносителя и холодного водоснабжения нужно позаботиться о подключении соответствующего датчика, отходящего от котла. После этого нужно установить обвязку согласно заданной схеме.

Важно! При использовании данного типа нагревательных элементов нужно помнить, что горячая вода в системе всегда будет чуть холоднее температуры теплоносителя. Поэтому, если котел работает на минимальной мощности, то можно и не получить достаточно горячей воды. Выход из такой ситуации есть. Для этого используют бойлеры смешанного типа: в них присутствует змеевик для нагрева и автономный нагревательный элемент для доведения температуры до нужной. Такие устройства лучше всего применять совместно с котлами на твердом топливе (так как вода останется горячей даже после прогорания дров или угля).

Устройство

Внешний вид бойлера подобного типа таков, что он походит на обычный бак формы цилиндра. Внутреннее устройство его несколько сложнее. Основные составные части следующие:

• Внешний корпус.
• Слой теплоизоляции. Он делает потери тепла предельно низкими (около 3 градусов в сутки).
• Сам бак, материалом для которого практически на всех моделях служит нержавеющая сталь. Объем его моет достигать 100, 150 и даже 200 литров.
• Термометр. Служит для наблюдения и регуляции температуры жидкости в баке.
• Анод на основе магния. Данная деталь берет на себя все негативные химические воздействия и поэтому его довольно часто придется менять. Служит для защиты всех остальных узлов устройства от коррозии.
• Теплообменник, осуществляющий переход тепловой энергии от теплоносителя к пока еще холодной воде. Выполнен в форме спирали, материалом для которой служит трубка из латуни.
• Большинство новых моделей в своей конструкции имеют также и дополнительный источник тепловой энергии. Это делает возможным автономную работу нагревателя. Такие устройства называются комбинированными.
• Термореле.

Схема подключения

Схема подключения бойлера косвенного обогрева может быть одной из двух:

• С приоритетом. В этом случае теплоноситель сначала отправляется в теплообменник бойлера, а затем уже уходит в радиаторы отопления. Это считается лучшим вариантом, несмотря на то, что слегка страдает система отопления. Вода греется в таком случае максимум 20 минут, за это время жилище не успеет остыть так сильно, чтобы организм человека мог это почувствовать.
• Схема без приоритета направлена на первоначальное отправление теплоносителя к остальным источникам потребления тепла.

Варианты схем обвязки

В зависимости от расположения узлов и особенностей контуров отопления применяются различные схемы обвязки.

С двумя циркуляционными насосами

В случае, если котел и бойлер были установлены параллельно, для каждого из потоков будет использоваться отдельный насос.

Около каждого из них необходимо поставить по обратному клапану.

С гидравлической стрелкой

Для распределения тепла в равной степени между несколькими потоками отопления используют гидравлические системы со стрелкой.

Их применение уничтожает перепады давления в различных контурах.

Трехходовой клапан с сервоприводом

Данный клапан регулирует распределение теплоносителя между контуром ГВС и контуром отопления в автоматическом режиме.

Метод возвратной рециркуляции в системе ГВС

Для более быстро нагрева воды ГВС используется метод рециркуляции с образованием кольцевой системы.

Для полноценной ее работы потребуется установить: обратный клапан, клапан предохранения от избытка давления, бачок расширения, автоматический отвод воздуха.

Подключение к разным котлам

В зависимости от типа котла бойлер может подключаться по-разному:

Принцип работы котла с бойлером

Принцип действия данного прибора довольно прост. В полости бака проходит латунная или стальная трубка, изогнутая в спираль для большей площади контакта с жидкостью. Она носит название змеевик. В змеевике происходит постоянная циркуляция теплоносителя от косвенного источника тепловой энергии. Циркуляцию обеспечивает встроенный в него либо в бойлер специальный насос под управлением автоматики: в момент достижения нужного температурного режима в системе циркуляция теплоносителя в контуре со змеевиком прекращается. После нагрева воды в баке ее температура долгое время останется неизменной благодаря хорошему слою теплоизоляционных материалов.

Важно! Каждый водонагревательный элемент подобного типа имеет два разъема для входа и выхода. К первому подключается вывод от котла, по которому поступает теплоноситель. К разъему выхода подключаются потребители горячего водоснабжения.

Советы и рекомендации

При монтаже бойлера для обеспечения безопасности и надежности работы нужно выполнять некоторые рекомендации:

• При подсоединении устройства необходимо создать заземление.
• На выходном разъеме желательна установка гидроаккумуляторов. Это снизит риск гидроударов, а также скомпенсирует расширению жидкости под воздействием тепла.
• При установке моделей нового поколения нужно предусмотреть наличие розетки в непосредственной близости. Это нужно для подключения контура автономной работы.
• Для удобства и простоты последующего обслуживания на входах и выходах рекомендуется монтировать краны и вентили. Это поможет в нужный момент полностью отключить прибор от сети водоснабжения для проведения различных работ.
• Для более быстрого прогрева жидкости в баке бойлер следует подвешивать на максимальной высоте над батареями отопления.
• Устройство нужно подключать как можно ближе к котлу отопления.
• Если котел является настенным, то и бойлер лучше покупать для подвешивания на стену. Также стоит поступать и с напольными конструкциями.
• Выбирать объем бака нужно, учитывая мощность котла. При слишком большом выбранном объеме придется не только использовать холодную воду, но и, возможно, мерзнуть дома, так как это негативно скажется и на эффективности отопления помещения.

Приобретать котел и подключенный к нему бойлер лучше всего у одного и того же производителя. Это уменьшит количество конфликтов автоматических систем, а также упростит процесс монтажа и эксплуатации устройства.

Использование бойлера косвенного нагрева — хорошее решение для больших семей, живущих в частном владении, где расход горячей воды достаточно высок. Такой подход достаточно экономичен, так как отдельно не оплачивается источник энергии для работы бойлера. При выборе его в магазине главное — подобрать правильный объем, исходя из мощности косвенного источника отопления. Сделать такой вид нагревательной системы дома и подключить ее можно своими руками за несколько шагов.

Бойлер косвенного нагрева – схема подключения к газовому котлу + видео

После выбора бойлера косвенного нагрева встаёт вопрос о его правильном подключении. Различия схем обвязки, наличие дополнительных циркулярных насосов и гидравлической стрелки требуют наличия у мастера базового багажа информации, почерпнуть который можно из написанного далее.

Подключение к котлам разных типов

к одноконтурному котлу

к двухконтурному котлу

к твердотопливному котлу

к электрокотлу

комбинированный бойлер

Советы для самостоятельного монтажа

Виды и особенности бойлеров косвенного нагрева

Нагреватели воды с косвенным принципом действия выполняют передачу тепла за счёт потребления его из уже нагретой жидкости, циркулирующей внутри прибора. Элемент конструкции, отвечающий за теплообмен называется теплообменником и может быть выполнен в форме змеевика или бака (система «бак в баке»).

Главными потребительскими особенностями бойлера являются:

Размер Наиболее востребованы и удобны приспособления с объёмами ёмкости 100 – 120 литров. Но есть баки, вмещающие 300 литров и более. Они могут использоваться в качестве тепло аккумулятора для обеспечения помещения теплом в периоды прекращения работы котла.

Форма По форме оборудование может иметь следующие конфигурации:

• цилиндрическую;
• кубическую;
• прямоугольную.

Этот параметр не столько удовлетворяет эстетические потребности покупателя, сколько помогает интегрировать устройства в пространства, выделенные для размещения прибора.

Рециркуляция Такой вид устройств самый дорогой, но и наиболее универсальный. Он имеет возможность подавать в кран нагретую жидкость в максимально короткий отрезок времени, что очень удобно.

Схема подключения к системе отопления

Нагреватель устанавливается как можно ближе к источнику подачи тепла. Это помогает более эффективно осуществлять нагрев.

При отсутствии дополнительного оборудования подключение происходит просто. Канал подачи нагретого теплоносителя, выходящего их котла или отопительной системы, подключается к соответствующему входу в бойлере косвенного нагрева. Канал выхода остывшего состава присоединяется к обратке.

Вторые вход и выход обеспечивают движение внутри бака воды, предназначенной для нагрева.

Подробно изображено такое подключение на схеме:

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. С рециркуляцией теплоносителя При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.

Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева. Есть несколько способов.

Комплектация небольших по объёму резервуаров не более 15 л представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.

Способы монтажа и формы бойлеров Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Поэтому вода греется долго.

Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Контролируйте давление.

На этом монтаж можно считать оконченным. Скорость нагрева полностью зависит от мощности агрегата и его объемов. Бойлер косвенного нагрева

Различные схемы обвязки бойлера

Различают несколько основных способов обвязки устройства, которые бывают:

С двумя циркулярными насосами

Оба насоса предназначены для параллельной работы. Дин из них устанавливается на трубу отопления, второй – на тёплое водоснабжение. Их включение и выключение производится за счёт срабатывания тепловых реле.

Особенностью данного подключения есть необходимость установки обратных клапанов. Их монтируют после насосных устройств. Это нужно для предотвращения смешивания потоков в теплоносителе.

Подробно правильное расположение всех элементов такой обвязки можно рассмотреть на схеме:

Трехходовой клапан с сервоприводом

Сервоприводом называют элемент системы, отвечающий за управление работой трёхходовым клапаном. В случае с описываемым оборудованием, таким устройством выступает термореле, которое может быть составным компонентом главного нагревательного прибора или устанавливаться дополнительно.

Устроена такая система так:

• 1. Есть два контура: бойлерный
• отопительный

2. Когда в системе горячего водоснабжения понижается температура, термостат подаёт сигнал клапану.

3. Клапан переключает движение теплоносителя в сторону бойлера косвенного нагрева.

4. При достижении нужного теплового показателя термостат сигнализирует об этом клапану.

5. Происходит переключение подачи потока на отопительный контур.

На схеме показан способ обвязки с 3-х ходовым клапаном:

Способ с гидравлической стрелкой

Этот вариант применяется, когда присутствует несколько контуров. В состав могут входить контуры:

• бойлера косвенного нагрева;
• тёплый пол;
• основное радиаторное отопление.

Если не поставить при таком обустройстве системы гидравлическую стрелку, то нужно будет, вместо неё, ставить балансировочные вентили. Их установка буде необходима из-за разницы давления в разных контурах.

На рисунке показан план такой обвязки:

Метод возвратной рециркуляции в системе ГВС

Этот метод ускоряет подачу подогретой воды потребителю. Чтобы обеспечить такой вид обвязки, нужно присутствие в бойлере третьего входа для подключения к нему компонентов рециркуляции. Носитель, который нагнетает насос, проходит несколько циклов по магистрали, обеспечивая тем самым более эффективный нагрев воды внутри бойлера.

План такого обустройства представлен ниже:

Схемы и правила подключения БКН

Контур обогрева водонагревательного прибора закольцовывается со вторым теплообменником газового котла. При этом входящий патрубок нагревателя соединяют с первым патрубком этого теплообменника котла, а выходящий патрубок бойлера подключают ко второму патрубку. Вода из водопровода будет попадать уже не в теплообменник котла, а в бойлер, и оттуда поступать в систему горячего водоснабжения.

Предлагаем ознакомиться Обвязка газового котла для отопления частного дома: схема обвязки одноконтурного котла, с бойлером

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Подключение к котлам разных типов

Бойлер косвенного нагрева может работать в связке с любыми типами котлов. Подключаться устройство может к:

К одноконтурному котлу

Это самая простая схема. Нагреватель интегрируется в общую систему. После основного водонагревателя монтируется насос, а далее — трёхходовой вентиль, задача которого переключать направление движения воды в разных направлениях.

Другое дополнительное оборудование может монтироваться при необходимости. Все возможные способы обвязки описаны в этой статье.

К двухконтурному котлу

При такой конструкции предусматривается одновременное использование разных источников горячей воды для потребления пользователя. Это может быть разграничение потоков на разные точки водораздачи. Второй вариант предусматривает возможность пользоваться двумя источниками нагрева одновременно во всей системе.

Другой стороной является необходимость выбора приоритетности систем. При выборе главной системы отопления, водонагреватель монтируется последовательно с котлом. Термодатчик при этом не нужен.

При выборе в качестве главной системы подачи горячей воды бойлер устанавливается по параллельной схеме с приминеним термоголовки.

Для возможности использования бойлера в тёплое время года нужно обустроить отопительную систему вентилями, позволяющими отсекать подачу нагретого теплоносителя в отопительную систему. При последовательном монтаже бойлера нужна установка байпаса.

К твердотопливному котлу

Все возможные способы подключения описаны в предыдущих главах. Единственным условием установки может быть необходимость предусмотреть более количество места возможности обслуживания твердотопливного оборудования и складирования теплоносителей:

• угля,
• дров,
• брикетов.

К электрокотлу

Отличием от остальных видов подключения может быть необходимость оснащения помещения контуром заземления, к которому буду присоединены все установленные устройства. Подключение к электрокотлу считается самым неэффективным, поскольку имеют место большие потери на:

• работу циркулярного насоса;
• теплопотери.

Высокая стоимость прибора для косвенного нагрева делает не целесообразным покупку такого оборудования для интеграции с электрическими устройствами.

Комбинированный бойлер косвенного нагрева

Такое оборудование может потреблять тепло от внешней системы при работающем котле и продуцировать тёплую воду при помощи встроенного ТЭНа.

Схема отображает подключение оборудования.

Как работает водонагреватель косвенного нагрева?

Бойлер косвенного нагрева выглядит вот так в разрезе.

Он состоит из накопительного бака, который утеплен и препятствует отдаче тепла в окружающую среду. Теплообменник — змеевик (как правило медный) через который циркулирует теплоноситель системы отопления. Вход холодной воды. Выход горячей воды (может быть несколько на разных уровнях для возможности создания системы циркуляции ГВС). Датчик регулировки температуры. Также возможно комплектация бойлера анодом, термометром, встроенным электрическим догревателем.

Когда бойлер косвенного нагрева горячий

Теплоноситель от котла циркулирует на систему отопления (радиаторы и теплые полы). Система автоматики перекрывает контур нагрева бойлера, и вся мощность уходит на обогрев дома. Если есть циркуляция ГВС, то она работает в штатном режиме и постоянно обновляет горячую воду на этажах и в полотенцесушителях.

Когда бойлер косвенного нагрева холодный

При остывании накопительного водонагревателя косвенного нагрева датчик температуры включает (насос циркуляции, трехходовой клапан или др. автоматику). Весь теплоноситель начинает циркулировать (по крайней мере так должно быть при правильном монтаже системы) через теплообменник бойлера.

При этом котел из обычного режима переходит в режим повышенной температуры 70 – 80 гр. (необходимо, чтобы котел поддерживал такую функцию). Если такого не произойдет и котел останется в режиме 40 гр. то очень скоро вы замерзните т.к. котел не нагреет бойлер до нужной температуры и будет постоянно циркулировать через него. Автоматика не переключится обратно на отопление.

При нагреве бойлера с имеющейся системой рециркуляции ГВС автоматика должна также отключится, чтобы, нагрев воды осуществился как можно быстрее.

Если все смонтировано правильно, то водонагреватель вскоре нагреется. Сработает термореле и котел продолжит обогревать дом. Включится система рециркуляции и т.д.

Летний режим накопительного водонагревателя косвенного нагрева.

В летний сезон, когда отопление дома не требуется. На котле — если он настенный, выключаем нагрев радиаторов до минимального значения. При включении бойлера котел включится только на его нагрев.

У напольных котлов есть функция «Лето». Принцип тот же самый.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
4. Соблюдать правила техники безопасности при установке и подключении.
5. Создавать надёжные соединения компонентов системы.
6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 голосов )

Подключение бойлера косвенного нагрева к центральному отоплению. Схема подключения бойлера косвенного нагрева

Бойлер косвенного нагрева давно известен как один из лучших способов обеспечить достаточным количеством горячей воды частный дом или дачу. Эти устройства также довольно успешно используются в квартирах, офисах, на предприятиях и т. Д. Принцип работы котла настолько прост, что сделать его своими руками не так уж и сложно. Однако эффективность этого устройства во многом зависит от того, насколько правильно выбрана схема разводки бойлера косвенного нагрева.

Основные принципы подключения котла

Вода в устройство подается по двум контурам. Первый — это отопительный контур, который обычно подключается к системе отопления дома. Второй контур предназначен для нагретой воды, которая поступает из водопровода, а затем отводится в ванную комнату, кухню и т. Д.

При выяснении того, как установить, первое, что нужно помнить, это следующие принципы:

1. Холодная вода должна подаваться в нижнюю часть котла, а горячая — в верхнюю часть устройства.
2. должен поступать в бак сверху вниз, то есть вода или антифриз подается в верхний патрубок котла и возвращается в систему из нижнего.
3. Точка рециркуляции будет расположена в центре бака котла.

Соблюдение этих принципов позволит максимально увеличить эффективность устройства, так как температура воды в верхней части котла будет оставаться достаточно высокой, а затем теплоноситель будет нагревать более холодную воду в нижней части резервуара.

Варианты обвязки для различных ситуаций

Чаще всего при подключении бойлера косвенного нагрева используют три основные схемы:

• вариант с трехходовым клапаном
• использование двух циркуляционных насосов
• с помощью гидравлической стрелы.

Кроме того, стоит подумать об использовании системы рециркуляции, которая позволяет значительно улучшить качество горячего водоснабжения в частном доме или квартире.

Как использовать 3-ходовой клапан?

При потреблении большого количества горячей воды чаще всего применяется для подключения бойлера косвенного нагрева с помощью трехходового клапана.В этом случае необходимо создать два отопительных контура: основной, который обогревает помещение, и отдельный контур, необходимый для нагрева воды в бойлере. Для распределения потока теплоносителя между этими контурами используется трехходовой клапан, который управляется термостатом котла.

Трехходовой клапан в трубопроводе бойлера косвенного нагрева служит для регулирования направления потока теплоносителя. Клапан управляется датчиком температуры котла

.

Эта система работает следующим образом.Когда температура воды в баке падает ниже установленного значения, клапан направляет теплоноситель в отопительный контур котла. После того, как вода нагреется до необходимого уровня, клапан возвращает подачу теплоносителя в основной отопительный контур. В этом случае основную роль играет нагрев воды в баке котла, а не отопительный контур.

Примечание! В районах с очень жесткой водой рекомендуется использовать бойлер косвенного нагрева с трехходовым вентилем вместо двухконтурного бойлера, элементы которого в таких условиях эксплуатации слишком быстро выходят из строя.

Для правильной работы этого типа системы очень важно правильно настроить термостат. Дело в том, что если максимальное значение температуры нагрева воды в баке выше температуры нагрева теплоносителя в бойлере, вода в бойлере будет постоянно нагреваться. Переключение на отопительный контур не произойдет, так как не будет достигнута максимальная температура в котле.

Система с двумя насосами

Вместо трехходового клапана можно использовать систему с двумя рециркуляционными насосами и обратным клапаном.В этом случае установка бойлера косвенного нагрева также включает два параллельных контура: контур отопления и контур котла. Для управления каждым из контуров используется отдельный циркуляционный насос.

В схеме трубопроводов для бойлера косвенного нагрева с использованием двух циркуляционных насосов контур отопления и контур котла монтируются параллельно, но основную роль играет контур котла

Поскольку в данном случае приоритет имеет магистраль горячего водоснабжения, контуры котла устанавливаются перед насосом системы отопления.Для управления насосами используется тот же датчик температуры котла, по сигналам которого включаются и выключаются насосы. Двухнасосный контур может быть очень удобен при использовании системы отопления, включающей два котла. В этом случае один котел полностью используется для обогрева помещения, а второй подключается как к системе отопления, так и к котлу.

Когда вода в котле остывает, поток теплоносителя направляется на ее нагрев, а в конце процесса он снова возвращается в систему отопления.Обратный клапан необходим, чтобы потоки теплоносителя не смешивались.

Не бойтесь, что качество отопления жилых помещений пострадает из-за использования котла контурного отопления. ГВС нагревается очень быстро, обычно менее чем за час. За это короткое время помещения просто не успевают остыть.

Как работает гидравлическая стрела?

В современных частных домах и даже в обычных квартирах система отопления может быть довольно сложной. В него, помимо радиаторной линии, часто входят и отопительный контур котла, и система теплого пола, и другие элементы.

Гидравлическая стрелка в трубопроводном контуре циркуляционного насоса необходима для регулирования потоков теплоносителя и компенсации перепада давления в отдельных частях сложной системы отопления

Каждый такой контур снабжен отдельным циркуляционным насосом. В этом случае необходимо уравновесить потоки в разных контурах контура. Для управления такими многоконтурными системами отопления используется гидрораспределитель, который может включать в себя гидравлический переключатель и коллектор.Перепад давления в отдельных контурах также можно нейтрализовать с помощью специальных балансировочных клапанов.

Чем сложнее система отопления, тем тщательнее должен быть ее монтаж. Лучше всего доверить проектирование подключения бойлера косвенного нагрева с помощью гидравлического переключателя опытному специалисту, так как наладить такую ​​систему «на глаз» достаточно сложно.

Несколько слов о преимуществах вторичной переработки

Чтобы не ждать замены холодной воды в кране горячего водоснабжения на нагретую, применяется система рециркуляции.При его использовании создается замкнутая магистраль, по которой вол постоянно движется и при этом постоянно греется, то есть не успевает остыть. Таким образом, потребитель получает горячую воду практически мгновенно, как только открывается соответствующий кран.

Для создания непрерывного цикла вам понадобится еще один циркуляционный насос. Очень удобное дополнение к такой системе — полотенцесушитель.

Горячее водоснабжение, без которого невозможно комфортное проживание в современном жилье, можно наладить, подключив бойлер косвенного нагрева.Такие агрегаты намного выгоднее и эффективнее в эксплуатации, чем традиционные проточные нагреватели, за счет большей мощности и эффективности. Какие варианты подключения котла используются, мы рассмотрим далее в статье.

Как работает бойлер косвенного нагрева с подключением к отопительному котлу

Установка современных водонагревателей гарантирует подачу горячей воды в нужном объеме в нескольких точках анализа — в ванной, на кухне и т. Д.Технические характеристики выбранного котла должны соответствовать требованиям по расходу воды комфортной температуры в необходимом объеме. Чтобы обеспечить быстрый нагрев в короткие сроки, необходимо правильно рассчитать мощность водонагревателя. Например, при расходе воды в объемах 500 литров в час требуется установка бака емкостью 100 литров и более.

Основные элементы системы отопления:

• Отопительный котел;
• Насос, обеспечивающий постоянную циркуляцию воды;
• Клапан трехходовой;
• Шланг с патрубками для подключения к трубопроводной системе;
• Бойлер косвенного нагрева.

Агрегат косвенного нагрева внешне напоминает простой накопительный котел, работающий от электричества, и выполняет те же задачи по созданию горячей воды. Основное отличие — принцип работы, применяемый при использовании отопительного котла для отопления.

В базовую комплектацию устройства косвенного нагрева входят:

• накопительный бак в кожухе, окруженный слоем теплоизоляции;
• змеевик для циркуляции воды;
• Гильза для подключения датчика температуры;
• Патрубок для подключения котла к водопроводу;
• Линия рециркуляции (на некоторых моделях).

Принцип работы устройства основан на нагреве теплоносителя, прошедшего через змеевик накопительного бака. При взаимодействии с водой тепло передается от змеевика с одновременным повышением температуры и давления в баке. Во время работы необходимо следить за степенью нагрева с помощью функции установки нужной температуры, избегая предельных значений. При подключении бойлера косвенного нагрева в этом поможет использование датчиков температуры.Когда вода нагревается, датчик температуры сигнализирует насосу или трехходовому клапану о достижении необходимой температуры, и вода в змеевике перестает циркулировать. Аналогичный принцип лежит в основе работы датчика при охлаждении охлаждающей жидкости.

При подключении можно использовать несколько разных схем трубопроводов с единым принципом подачи холода и выпуска нагретого теплоносителя: холодная вода поступает в бак для косвенного нагрева снизу, а нагретая вода сбрасывается в систему водоснабжения.При прохождении через змеевик нагретая вода отдает тепло и выходит снизу. Такой вариант подключения позволяет максимально увеличить объем нагретой воды.

Схема нагрева может быть описана следующим образом: когда горячий поток направлен к пользователю, подаваемая снизу холодная вода действует в виде поршня, а, проходя через нагретый теплоноситель, холодный поток нагревается и переходит в верхнюю часть водоема.

Обвязка бойлера косвенного нагрева выполняется по принципу обвязки радиатора, отличаясь только необходимостью прекращения циркуляции воды в змеевике после достижения заданной температуры.Для решения этого вопроса используется трехходовой клапан или дополнительный насос, подключенный к встроенному термостату. Предусмотрена возможность использования тупикового контура ГВС или циркуляции. Первый вариант потребует дополнительного открытия крана для слива остывшей воды в трубах.

Простые принципы подключения к двухконтурному котлу

Использование косвенного нагрева имеет свои достоинства и недостатки. К положительным сторонам использования данного устройства можно отнести:

• возможность подключения различных источников тепла;
• возможность подключения к различным типам источников тепла;
• бесперебойное горячее водоснабжение;
• без дополнительного потребления энергии;
• возможность использования нагретой воды для любых целей из-за отсутствия связи между теплоносителем в системе отопления и нагретой водой.

К недостаткам такого подключения можно отнести высокие первоначальные затраты на установку и необходимость дополнительного свободного места для установки оборудования.

При подключении по данной схеме к газовой установке, оснащенной насосом для циркуляции и автоматики, процесс управления клапаном по сигналу, подаваемому термостатом водонагревателя, осуществляется котлом.

При использовании трехходового клапана контур ГВС имеет приоритет над контуром отопления.Данную схему рекомендуется использовать при наличии бака большой емкости, а также в условиях использования воды повышенной жесткости, которая мешает нормальному функционированию контура горячего водоснабжения.

Подключение выполнено на основе двухконтурного отопительного прибора, обеспечивающего параллельную работу нагрева и подачи нагретой воды. При этом следует учитывать, что при большом спросе на горячее водоснабжение такая схема подключения бойлера косвенного нагрева может негативно сказаться на существующей системе отопления.По этой причине рекомендуется осуществлять основной поток в ГВС с помощью бойлера, ограничивая использование воды из бойлера до минимума.

Подключение к двухконтурному котлу осуществляется по простой схеме:

1. 1. Трехходовой клапан устанавливается сразу после насоса, отвечающего за циркуляцию воды.
2. 2. Датчик температуры подключается непосредственно к насосу.
3. 3. Когда вода достигает заданной температуры на регуляторе, клапан закрывается.
4. 4. В системе отопления циркулирует поток воды.

При установке учитывается выбор приоритетной функции: если наиболее важным является ГВС, установка выполняется параллельно с системой отопления, а при доминирующей роли отопления они монтируются последовательно, без с помощью датчика температуры.

Подключение к одноконтурному отопительному агрегату

Для подключения бойлера косвенного нагрева к котлу с одним контуром можно использовать контур с двумя циркуляционными насосами.В основе данного подключения лежит принцип разделения потоков воды по трубопроводам с помощью насосов. При выполнении такого типа подключения приоритет отдается контуру ГВС, что достигается только настройкой алгоритма переключения. Насосы используются по сигналу термостата, встроенного в резервуар. Для предотвращения смешения потоков перед насосами устанавливается обратный клапан.

Работа по этой схеме аналогична подключению к двухконтурному устройству.R Отличие в том, что датчик температуры должен поочередно контролировать работу 2-х насосов: при включении насоса ГВС отключается насос для отопления, что приводит к охлаждению теплоносителя в системе. Если объемы ГВС небольшие, заметного ухудшения теплопроизводительности не будет.

Особенностью работы с подключением к штатному одноконтурному устройству является отсутствие функции нагрева воды для горячего водоснабжения, а значит, для подачи нагретой воды будет использоваться только бак котла.

Подключение осуществляется следующим образом:

1. 1. Котел подключается к одноконтурному котлу с помощью прилагаемых шлангов и трубок.
2. 2. В системе установлен циркуляционный насос.
3. 3. Установлен специальный трехходовой датчик, контролирующий процесс нагрева до необходимой температуры.

При установке котла, подключенного к одноконтурному отопительному устройству, следует учитывать один серьезный недостаток — при выходе из строя оборудования подача нагретой воды невозможна из-за отсутствия резервного источника отопления.

Если принято решение об установке устройства косвенного нагрева, следует учитывать ряд рекомендаций специалистов, которые позволят правильно и качественно провести установку. Выбор устройства основан на стандартных требованиях к горячей воде для каждого пользователя. Оптимальным выбором будет выбор емкости, рассчитанной из расчета 20 литров воды на одного потребителя.

1. 1. В процессе монтажа необходимо предусмотреть возможность заземления.
2. 2. Компенсация теплового расширения и гашение возможного гидроудара происходит за счет установки гидроаккумулятора на напорной линии.
3. 3. Место для установки должно находиться в непосредственной близости от розетки, чтобы обеспечить возможность включения котла в случае отключения или поломки котла.
4. 4. Для облегчения процесса эксплуатации и обеспечения защиты на магистралях устанавливаются краны, позволяющие в любой момент отключить устройство от системы отопления.
5. 5. Для того, чтобы вода нагревалась быстрее, прибор следует устанавливать как можно выше над радиаторами отопления.
6. 6. Монтаж оборудования будет проще, если выбрано расположение рядом с тепловым узлом, с обязательным контролем правильной ориентации труб по отношению к трубопроводу.
7. 7. Нагретый теплоноситель подается сверху устройства, а охлажденная вода выходит снизу.

Мощности собственного теплообменника котла часто не хватает для обеспечения ГВС.Для заполнения пробела используется бойлер косвенного нагрева.

Когда вода в баке остывает, по сигналу термостата клапан переключается на подачу. После прогрева до заданной температуры возвращается на место, поток перекрывается, затем вода уходит в приборы.

Схема подключения одноконтурного котла с бойлером косвенного нагрева с трехходовым вентилем аналогична. При проектировании системы необходимо учитывать: температура в теплообменнике котла должна быть выше заданной температуры в котле.В противном случае котел продолжит нагреваться даже при выключенном котле.

Подключение двухконтурного котла к бойлеру косвенного нагрева через два циркуляционных насоса: каждый контур отвечает за свой насос. При такой системе нагрев воды на горячее водоснабжение и на отопление осуществляется одновременно, и их можно отключать по отдельности. Работа обоих насосов контролируется термостатом. Чтобы потоки не смешивались, за каждым насосом устанавливается обратный клапан.

Схема одноконтурного котла с бойлером косвенного нагрева с распределительной гидравлической стрелкой (с гидроколлектором) применяется при наличии более одного контура отопления, в т.ч. когда они разные (радиаторы и теплый пол). Такой же вариант подходит для установки двухконтурных агрегатов совместно с котлами.

Схема подключения двухконтурного газового котла и бойлера.

1) Насос отопления (загрузки) котла.
2) Датчик температуры — термостат.

Особенности подключения

Как подключить бойлер косвенного нагрева к одноконтурному котлу:

1. Найдите место для бака как можно ближе к котлу.
2. Последовательно соедините впускной (верхний) и выпускной (нижний).
3. Подсоедините насос. Ось должна находиться в горизонтальной плоскости, отклонение от горизонтали приведет к быстрому износу подшипника.

Насос оснащен фильтрами.В процессе эксплуатации их следует периодически проверять и чистить.

Схема подключения одноконтурного газового котла и бойлера косвенного нагрева.

Как подключить бойлер косвенного нагрева к двухконтурному котлу, схема с трехходовым вентилем: вентиль устанавливается на выходе из котла, от него ответвляется контур. Одна ветвь идет в отопительный контур, вторая — в котел. Котел имеет одинарную обратку, насос также может быть обычным.

Приоритетом в данном случае является подача к котлу. Когда охлаждающая жидкость в нем достигает заданной температуры, термостат подает трехходовой сигнал на переключение. С этого момента горячая вода подается только в контур отопления.

Видео о подключении котла к газовому котлу.

Отопление в частном доме, да и вообще нагрев воды в нем — это то, что нужно оборудовать, чтобы жить в комфортных условиях. И чем экономичнее будет организован процесс нагрева воды (а без такого оборудования, как БКН в данном случае не обойтись), тем лучше будет для хозяина коттеджа, ведь это снизит затраты средств.Подключение бойлера косвенного нагрева к одноконтурному котлу — задача не из легких, но полностью решается своими силами. Главное разобраться, как это делается.

Бойлер косвенного нагрева — что это за агрегат?

Эта фраза означает резервуар, наполненный водой, внутри которого находится змеевик-теплообменник, подключенный к котлу, который отвечает за отопление дома, или к другой системе, внутри которой циркулирует какой-то теплоноситель. Вода в таком агрегате становится горячей из-за того, что жидкость, поступающая непосредственно из бойлера в змеевик теплообмена, отдает свою энергию жидкости, которая находится в самом баке бойлера.То есть он не нагревается напрямую, а только поглощает тепло от другого источника. Отсюда и произошло название этого агрегата — бойлер косвенного нагрева.

Вода, нагретая в агрегате, может быть использована для самых разных хозяйственных нужд. Более того, он длительное время остается в нагретом состоянии, так как сама система поддерживает нужный температурный уровень. Установить такой котел, кстати, можно не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам котел представляет собой металлическую или пластиковую емкость параллелепипедной или цилиндрической формы.Емкость бака может быть любой и иногда составляет тысячи литров.

На заметку! Резервуары некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают поддерживать надлежащее качество воды и защищают металл резервуара от коррозии.

Бак для воды обычно заключен в другой корпус, причем между этими двумя конструктивными элементами часто помещается теплоизоляционный материал. Он помогает дольше сохранять тепло, а также защищает внешний кожух бака от сильного нагрева.Вода, которая непосредственно отвечает за нагрев жидкости в резервуаре котла, обычно циркулирует через змеевик теплообменника. Элементы бака защищены от коррозии наличием магниевого анода. Для контроля давления в агрегате предусмотрены так называемый предохранительный клапан и термостат. Циркуляция воды происходит за счет наличия специальной насосной системы.

Так БКН — это своеобразный «термос» для воды в доме. Сам он воду не греет, но умеет поддерживать нагретую с помощью теплоносителя жидкость в теплом состоянии.

Достоинства, недостатки, виды оборудования

Для чего нужен такой котел? Самое главное, что воду в нем можно нагреть без дополнительных затрат. То есть за электричество или газ доплачивать не придется, в отличие от тех же котлов прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Котел КН использует готовый ресурс системы отопления в доме.

Этот аспект также позволяет говорить о снижении нагрузки на электрическую сеть в доме.При этом производительность котла достаточно высокая, он безопасен и может без нареканий служить долгие годы, ведь его внутренняя часть даже защищена от контакта с проточной водой. Вода из такого бойлера подается потребителю по мере необходимости.

У аппаратуры конечно есть недостатки. Это, прежде всего, дороговизна — он дороже котла прямого нагрева. Также стоит понимать, что вода в нем дольше нагревается, но дольше остается горячей.И такой котел занимает много места, его лучше вообще поставить в отдельном помещении. И еще один главный недостаток — летом, чтобы нагреть воду, придется запускать отопительный котел.

На заметку! Есть несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

Таблица. Виды котлов КН.

Использование бойлера косвенного нагрева и электрического бойлера

На заметку! Важно понимать, что чем меньше котел, тем быстрее в нем нагреется вода.Хотя современные конструкции иногда позволяют за очень короткое время нагреть большой объем воды.

Выбор котла кН

К выбору такого агрегата, как бойлер косвенного нагрева следует подойти со всей ответственностью и, прежде всего, задать себе вопрос: «А будет ли удобно пользоваться таким устройством?» Плюсы и минусы агрегата описаны выше. В этом разделе мы отметим несколько аспектов, которые вам необходимо знать, чтобы понять, нужно ли вам его покупать.Также они помогут выбрать наиболее подходящий вариант котла КН.

Также лучше брать котлы, у которых есть какие-то элементы защиты — предохранительные клапаны, термостаты и т.д. Не поленитесь и откажитесь заполнять гарантийный талон в магазине при покупке. Котел стоит дорого, и, купив его, будет стыдно убедиться в ненадлежащем качестве товара. А поменять такое оборудование без гарантии сложно.

Подключение агрегата БКН к котлу с одним контуром

Можно подключить такой агрегат к котлам разного типа — одноконтурным, двухконтурным газовым, твердотопливным котлам и т. Д.Подключение производится по разным схемам и важно их не беспокоить, иначе можно не только создать опасную ситуацию для потребителей горячей воды, но и полностью вывести систему из строя. Лучше всего, если подключением котла будет заниматься человек, имеющий особые навыки. Но при внимательном изучении схемы подключения вы сможете выполнить всю работу самостоятельно.

Одноконтурный водонагреватель встречается чаще других типов. Так что рассмотрим подключение БКН к одноконтурному котлу.Есть несколько техник.

Трехходовая клапанная система

Если семье нужно много теплой воды, то есть смысл задуматься о таком виде подключения. Здесь в приоритете будет подогрев водопроводной воды. Вся система состоит из двух отопительных контуров, один из которых нагревает воду в баке БКН, а другой отвечает за отопление дома напрямую. Водные потоки распределяются точно благодаря наличию трехходового клапана, которым легко управлять с помощью термостата.Последнее важно правильно отрегулировать — температура нагрева жидкости в агрегате всегда должна быть ниже температуры воды, которая нагревает ее напрямую. В противном случае раздачи потоков не произойдет.

Клапан устанавливается на выходе воды из котла. А он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, вентиль переключится на систему ГВС, а если она достаточно горячая, вентиль направит теплоноситель в систему отопления дома.

Важно! Если выставить термостат неправильно, то есть выставить слишком высокую температуру, то клапан всегда будет направлять воду в подачу горячей воды, а не перераспределять ее между подачей воды и отоплением.

Два циркуляционных насоса

Этот вариант подойдет тем, кто не собирается постоянно пользоваться BKN. В этом случае будут установлены сразу два циркуляционных насоса — один пойдет на работу системы отопления, второй — на подачу жидкости в бак котла.Тогда выясняется, что теплоноситель напрямую постоянно циркулирует в системе отопления дома. Один из насосов (к котлу) подключается к датчику температуры и, как только жидкость в трубах подачи воды остынет, подается сигнал, информирующий об этом. Затем создается давление, которое может изменить направление движения теплоносителя и направить его в котел. Оказывается, теплоноситель проходит по разным трубопроводам благодаря специально установленным насосам.

Важно! Для предотвращения смешивания охлаждающей жидкости перед каждым насосом необходимо установить обратный клапан.

Отличие этой схемы от предыдущей в том, что термостат контролирует работу сразу двух насосов. То есть, если на подачу воды пользователю работает насос, то насос отопления отключается.

Гидравлическая стрела

Этот вариант оптимален, если в доме помимо самого котла, а также отопления есть система теплого пола, работающего на воде, или система отопления стен. То есть здесь придется перераспределять сразу несколько струй воды.Схема эта очень сложная, поэтому о ее подключении самостоятельно не может быть и речи.

Особенности подключения БКН

Котлы

КН можно подключать по-разному, но все же есть общие принципы выполнения таких работ.

Пример подключения БКН к одноконтурному котлу

Шаг 1. Первым делом необходимо смонтировать всю систему отопления и подключить ее к системе распределительного коллектора и котлу отопления.

Шаг 3. На корпусе БКН необходимо установить термостат, который поможет установить желаемую температуру воды.

Шаг 4. За самим котлом нужно подключить все коммуникации. Это трубы для подачи и отвода воды. К самому верхнему выходу необходимо подключить выход горячей воды для потребления через запорный вентиль.

Шаг 5. Забор нагретой воды в данной модели котла может осуществляться сверху котла или сзади самого верхнего отвода.Здесь нужно установить в верхний выход воздушный клапан Маевского.

Шаг 6. Следующий выход — подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, сам рециркуляционный насос и шаровой кран. Таким образом, система, оснащенная шаровым краном, позволит в случае внезапной необходимости перекрыть подачу воды и отремонтировать или заменить насос. Оборудование выключается, когда жидкость нагревается до температуры, необходимой пользователю.Когда вода остынет, насос снова включится. Как правило, рециркуляция необходима, чтобы горячая вода всегда сразу подавалась из котла, без слива небольшого количества охлажденной воды. Также дает возможность подключать полотенцесушители.

Шаг 7. Под рециркуляционным оборудованием необходимо напрямую подключить подачу воды от труб отопления к контуру змеевика внутри котла. Также установлены насос, обратный клапан и запорный вентиль.

Шаг 8. Внизу нужно подключить обратные трубы, которые будут отводить воду, поступающую из системы отопления, обратно из камеры котла.

Шаг 9. Охлажденная вода поступает в камеру котла через нижнюю трубу. Здесь нужно смонтировать кран, затем предохранительный клапан, а также специальный расширительный бачок. Последний элемент, который вам нужно купить, — это именно тот, который подходит для водоснабжения, а не для отопления.

Шаг 10. После подключения расширительного бачка необходимо установить обратный клапан в этой части коммуникаций.

Шаг 11. Запорный вентиль также должен быть установлен на сливе бака, и слив должен быть выведен в канализацию.

Видео — Как подключить котел КН к одноконтурному котлу?

Видео — Подключение одноконтурного котла и котла

Подключить котел КН не так просто, как кажется.Причем основная сложность заключается именно в сочетании всех показателей приобретаемого оборудования. А в остальном, где и как подключить подающую, обратную и остальное трубы, разобраться не так уж и сложно. Но при отсутствии должного опыта лучше не устанавливать котел самостоятельно, а пригласить специалистов.

Котлы косвенного нагрева в частных домах можно дополнить как газовыми, так и твердотопливными или дизельными котлами. Установка такого оборудования может сделать жизнь в загородном доме намного комфортнее.В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и как он работает

Агрегаты этого типа имеют относительно простую конструкцию. Это бойлер косвенного нагрева, небольшая изолированная металлическая «бочка», покрытая изнутри двумя слоями эмали. В таких агрегатах в качестве нагревательного элемента используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, поднимается по спирали, нагревается и выходит через верхнюю трубу.Теплоноситель системы отопления отвечает за нагрев самого змеевика в таких устройствах. Горячая вода из котла подается в нагревательный змеевик сверху и отводится от него снизу.

Какие правила следует соблюдать при подключении

Обвязка бойлеров косвенного нагрева своими руками выполняется с соблюдением следующих рекомендаций: на трубах подвода теплоносителя к змеевику и отвода его устанавливаются отводы

• ; №
• на входе холодной воды в агрегат установлен обратный клапан;
• в трубопроводе котла, расширительный бак обязателен.

Отводы на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой фурнитуры в дальнейшем можно будет в любой момент без отключения основного оборудования. Обратный клапан при установке котла используется для того, чтобы исключить перетекание горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в трубопроводе блоков косвенного нагрева служит для предотвращения разрыва их корпуса во время работы.Ведь, как известно, при нагревании вода способна довольно сильно расширяться. Следовательно, давление внутри устройства может достигать высоких пределов.

Основные этапы установки

Обвязка водонагревателя, следовательно, должна включать следующие этапы:

• подключение агрегата к водопроводу из колодца;
• врезка магистрали подачи нагретой воды потребителям;
• подключение змеевика к трубам подачи и отвода теплоносителя котла;
• установка расширительного бачка и группы безопасности.

Одновременно с котлом в котельных обычно устанавливают систему рециркуляции, что увеличивает удобство использования системы горячего водоснабжения.

Поэтапный монтаж котла в системе отопления принудительного типа

В сетях данного типа обвязка агрегатов косвенного нагрева выполняется следующим образом:

• после циркуляционного насоса, трехходовой клапан врезается в подающую трубу;
• датчик температуры нагрева воды ввинчивается в втулку на корпусе котла;
• один из выходов трехходового клапана соединен с патрубком котла, принимающим теплоноситель;
• в обратный трубопровод врезается тройник;
• тройник соединен с выходом теплоносителя змеевика;
• за тройником установлен клапан;
• Расширительный бак установлен на трубе горячей воды рядом с котлом.

Датчики косвенного нагрева обычно изначально поставляются с одноконтурными котлами. Когда вода в котле остывает, они просто переключают трехходовой клапан, чтобы подать теплоноситель в его змеевик. В результате котел переходит в режим нагрева горячей воды. В этом случае система отопления временно отключается.

Как только температура воды в котле достигает определенного значения, трехходовой клапан переключает котел обратно в режим отопления помещения.

Этапы установки водонагревателя с насосом

Иногда бойлеры косвенного нагрева при подключении к системе дополняются собственными циркуляционными насосами.Обычно такая схема обвязки применяется, когда агрегат устанавливается не рядом с котлом, а на некотором удалении от него.

В данном случае монтаж осуществляется по следующей технологии:

• сверху к змеевику котла подключается труба, подводящая теплоноситель от котла;
• участок обратной линии котла врезается в линию подачи холодной воды к котлу;
• перед этими секциями устанавливается обратный клапан в трубе холодной воды; №
• — на обратной магистрали отопителя установлена ​​помпа;
• труба подключена к змеевику;
• Установлен расширительный бачок.

Трехходовой клапан в такой схеме, как видите, не используется. Котловой контур подключается через обычные тройники. В этом случае насосы и датчик температуры отвечают за переключение потока, который замыкает, в зависимости от степени нагрева воды, контакты котла или насоса котла.

Пошаговая обвязка в гравитационных системах

Монтаж водонагревателя в сетях данного типа осуществляется таким образом, чтобы он располагался над радиаторами.Поэтому их обычно приобретают для гравитационных систем не напольных, а настенных подвесных котлов.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя, следующие этапы:

• змеевик котла подключается к подаче от котла с помощью трубы большего диаметра, чем в системе отопления;
• далее в этом участке между котлом и водонагревателем врезан подвод в систему отопления; №
• между котлом и результирующим ответвлением монтируется термостатическая головка с патч-датчиком, питаемая от аккумуляторов;
• котел подключен к котлу обратным патрубком; №
• в обратный патрубок врезан трубопровод для отвода остывшей охлаждающей жидкости из радиаторов;
• Расширительный бак установлен ближе к котлу на обратной линии.

Вода при использовании такой схемы нагревается за счет разницы в сечении подводящих труб котла и системы отопления. В этом случае в приоритете водонагреватель. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод закрывается. В результате в систему отопления начинает поступать вода.

Можно подключить к двухконтурным котлам

Использовать двухконтурные котлы, способные нагревать воду как в системе отопления, так и горячее водоснабжение, в загородных домах достаточно удобно.Однако у этого оборудования есть один довольно серьезный недостаток. При использовании в качестве водонагревателя двухконтурного котла вода из кранов ГВС может быть как слишком горячей, так и слишком холодной. Оборудование этого типа, как уже было сказано, не способно обеспечить его равномерный нагрев.

Исправить ситуацию в этом случае можно с помощью бойлера. Разумеется, такое оборудование разрешается подключать к двухконтурным котлам. Обвязка водонагревателя такими агрегатами выполняется в обычном порядке.В этом случае на самом котле трубы, отвечающие за горячее водоснабжение, просто накладываются внахлест.

Установка бойлера косвенного нагрева в коллекторную сеть

В таких современных системах также очень часто используются водонагреватели. Котлы монтируют в коллекторных сетях, как правило, на гребенке как можно ближе к питающей. То есть там, где температура охлаждающей жидкости самая высокая.

Бойлеры косвенного нагрева подключаются в таких системах по следующей схеме:

• подвод от гребенки системы отопления подключается к водонагревателю;
• обратка, расширительный бак, группа безопасности подключены;
• Смонтированы подающий и отводящий патрубки водопровода.

При установке подводящего трубопровода змеевика в коллекторных системах запорная арматура обязательна.

Инструкция по установке рециркуляции

Часто бывает, что сантехника находится в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома для получения горячей воды обычно приходится ждать, пока застаивается и остыла в трубах стоки из кранов в ванных комнатах. А это, конечно, неудобно и не особо экономично.

Исправить эту ситуацию можно, собрав систему рециркуляции в загородном доме. Монтаж такой сети примерно такой:

• максимально близко к потребителю, в трубу горячего водоснабжения врезается тройник;
• к тройнику подсоединяется труба необходимой длины;
• удлиненная линия подключена к котлу через рециркуляционную трубу;
• рядом с котлом на патрубке в цепь врубается дополнительный насос не слишком большой мощности.

При использовании такой схемы вода в трубах между котлом и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, будет охлаждаться. То есть жильцы дома смогут пользоваться горячей водой сразу после откручивания кранов.

Подключение котла к системе отопления. Бойлер косвенного нагрева

Если вы заботитесь об экономном и эффективном горячее водоснабжение (ГВС) в своем доме, вы неизменно придете к выводу, что вам необходимо подключить бойлер косвенного нагрева.

Если вы находитесь на начальном этапе строительства дома, то вам стоит детально продумать и составить схему.

Но есть возможность включить необходимое оборудование в уже существующую систему; это не потребует масштабной реструктуризации, это будет более экономично.

Как организовать отопление и горячее водоснабжение в доме

Чтобы в доме сосуществовали отопление и горячая вода, причем в нескольких местах, этого можно добиться несколькими способами.

• Установить двухконтурный котел.
• Одноконтурный котел и бойлер косвенного нагрева (БКН).
• Также возможно подключение бойлера косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и комплектации. Но если начинать с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, он экономичный и менее энергоемкий. Скорость подачи горячей воды зависит от качества бойлера, чем он лучше, тем выше скорость.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают в систему отопления бойлеры косвенного нагрева, без использования бойлера, а еще у них есть горячая вода в отопительный сезон.

Внутренняя организация

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он воду не греет, в отличие от прямого нагрева. Внутри находится теплообменник, через который проходит теплоноситель (вода или антифриз), который в свою очередь нагревает воду внутри котла.Устройство имеет два контура: один для нагрева, другой для нагрева воды.

Для того, чтобы в доме всегда была теплая вода, устанавливается бойлер косвенного нагрева (БКН). Установка такого устройства целесообразна и экономична. При установке важно обратить особое внимание на обвязку бойлера косвенного нагрева с рециркуляцией, чтобы избежать типичных ошибок. Вам также необходимо узнать больше о том, как работает этот тип оборудования.

Показать все

Как устроен прибор

Перед покупкой и установкой котла следует разобраться в некоторых конструктивных особенностях и принципе работы наиболее популярных моделей.Существует множество типов таких установок, способных одновременно работать от системы отопления и альтернативных источников энергии.

В качестве примера целесообразно рассмотреть традиционные установки с классическим змеевиком, которые работают (получают тепловую энергию) от горячей воды. Для начала следует более подробно разобраться в термине «косвенный нагрев». В классических установках для выработки тепла используется электрическое соединение или природный газ. Котлы лишены этих преимуществ. Они подключены к горячей воде и используют тепло воды или другого теплоносителя.

Циркуляция ГВС (котел и насос ГВС)

Стандартные агрегаты имеют форму круглой бочки (хотя сегодня уже есть более удобные и компактные модели квадратной формы). Если внимательно присмотреться к продуктовой линейке известных производителей, можно заметить определенную тенденцию. Все они имеют одинаковый дизайн. Это касается и котлов, и газовых котлов. Вы можете значительно сэкономить место при их размещении, установив один блок поверх другого.

Единственным нагревательным элементом является змеевик из латуни или стали.Он находится внутри корпуса (бака), который имеет защитный слой эмали. Для уменьшения теплопотерь корпус хорошо изолирован, а иногда накрывается защитным кожухом.

Если нужно быстро нагреть воду, то следует выбирать устройства с несколькими теплообменниками. Для медленного охлаждения воды нужны модели с хорошей теплоизоляцией.

— один из важнейших элементов в современных котлах. Деталь служит для предотвращения появления коррозии на всех внутренних поверхностях, а сам стержень находится внутри конструкции в верхней ее части.Благодаря этому агрегат служит в несколько раз дольше. В конструкции обязательно должен быть термостат и встроенные клапаны, так как они являются защитниками от сильного повышения давления в результате выхода из строя всей системы.

Распространенный миф гласит, что котлы не являются эффективным оборудованием для нагрева воды, так как температура теплоносителя в змеевике не превышает 70 ° С. Это неверно. Все зависит от площади контакта теплоносителя в змеевике с водой. В БКН он довольно большой, поэтому вода эффективно нагревается даже при, казалось бы, невысокой температуре, не превышающей 70 ° С.

Устройство работает очень просто. Бак котла полностью заполнен холодной водой для отопления. Внутри находится змеевик, в который в этот момент запускается горячая вода из котла. Холодная вода через определенное время нагревается и становится пригодной для принятия душа, мытья посуды и других хозяйственных нужд.

Схемы подключения бойлера косвенного нагрева к настенному одноконтурному котлу

Оборудование с блоком управления

На сегодняшний день существует два варианта котлов — простой (более дешевый) и со встроенным блоком управления.Следует помнить, что такой агрегат является обязательным, если основной отопительный прибор, например, газовый котел, не имеет функции управления.




Датчик температуры часто устанавливается внутри встроенного блока управления. Также есть возможность остановить или включить подачу воды к теплообменнику. Устройство может работать в автоматическом режиме. Для подключения оборудования необходимо выполнить следующие действия:

• подключить подводящую и отводящую линии для пусковой воды от котла;
• подсоединить шланг и включить подачу холодной воды;
• установить коллектор для раздачи горячей воды на выходе.

Многие думают, что с помощью блока управления можно регулировать температуру воды в бойлере. Это мнение ошибочно. Максимально достижимая температура — это градус самого теплоносителя, который подается непосредственно из котла. Обычно жидкость нагревается на 1-2 градуса меньше. Если вам нужна вода с более высокой температурой, то лучше выбирать модель со встроенным ТЭНом. Обычно такая схема нужна при наличии низкотемпературного котла.

Такие агрегаты лучше покупать вместе с твердотопливным котлом. Даже если дрова прогорят, доступ к горячей воде будет продолжаться долго.

Обзор водоснабжения с рециркуляцией ГВС

Разновидности агрегатов

Емкости самой простой конструкции занимают лишь определенную часть рынка такого оборудования. Есть более продвинутые модели, функции которых очень полезны для совмещения с системой ГВС. Например, в таком оборудовании есть возможность накопления тепла.Это необходимо в случае частых отключений электроэнергии или высоких тарифов на электроэнергию. Такие агрегаты отличаются усиленной изоляцией, предотвращающей теплопотери, а также увеличенным объемом накопительного бака до 300 литров.

Есть еще один вариант обвязки котла ГВС с рециркуляцией, при котором вода в точки водозабора подается намного быстрее. Отличие такой конструкции в том, что устройство имеет не одну трубу для подключения к системе горячего водоснабжения, а три и более.Горячая вода протекает через две форсунки, а холодная — через третье. Циркулирует жидкость с помощью насоса. По такой схеме можно реализовать массу полезных идей, например, оборудовать место для сушки полотенец. Вода в таком оборудовании нагревается быстрее, чем в обычных конструкциях, но цена ее намного выше.

Оптимальный размер резервуара

Цилиндрические резервуары имеют размеры, отличные от квадратных (кубических). Размеры устройства нужно подбирать с учетом возможностей установки, наличия места и потребностей семьи в горячей воде.Есть очень компактные модели на 80-100 литров. Самый большой может достигать 1600 литров.

При установке устройства эти показатели очень важны. При размещении бойлера на стене нужно выбирать только небольшие модели до 150 литров. На полу необходимо устанавливать устройства большего размера.

Все настенные блоки поставляются со специальными креплениями и скобами. Напольное оборудование оснащается ножками или специальной подставкой.

Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Обвязка котла

Простая схема обвязки котла и бойлера косвенного нагрева предполагает их совместную установку вместе со всеми насосами и другим оборудованием.Так будет намного проще. Если установить котел в уже смонтированную сеть ГВС, то это сделать намного сложнее. Для нормальной работы приборов необходимо придерживаться некоторых правил:




Если стены в доме из гипсокартона или тонкого дерева, то настенные котлы лучше не покупать, т.к. они просто не прилипнут к такой поверхности. В этом случае лучше выбирать напольные модели. Для крепления настенных устройств больше подходят бетонные или кирпичные поверхности.

Кронштейны навесных шкафов крепятся дюбелями, скобами или анкерными болтами. Как правило, они предоставляются производителем вместе с оборудованием. В противном случае вы можете купить их в любом строительном магазине.

Котел должен быть установлен на уровне котла или выше. Если с настенными моделями все понятно и их можно прикрепить в любом подходящем месте, то для напольной техники необходимо сделать специальный постамент высотой не более 1 метра.

Все соединения должны быть направлены к котлу, даже если они скрыты за устройством или фальш-стеной.

Правильный монтаж

Выбирая схему разводки для бойлера косвенного нагрева, следует также определиться с принципом его работы. Может быть с приоритетом или без него.

Первый вариант — установить приоритет нагрева воды в котле. При необходимости весь теплоноситель от котла можно пропустить через змеевик БКН, в результате чего вода будет нагреваться намного быстрее. После того, как жидкость нагреется до необходимой температуры, теплоноситель перенаправляется на радиаторы путем переключения режима в блоке управления.

Если подключить систему без приоритета, то весь хладагент не может быть перенаправлен. Вода нагревается дольше, потому что используется только часть ее объема.

Отопление котлом по принципу приоритета намного эффективнее обычного, так как позволяет очень быстро нагреть большое количество воды без ущерба для системы отопления.

При выключении отопления температура воздуха в помещении через полчаса, если она упадет, незначительна, но за это время можно будет получить большой объем теплой воды.Следует помнить, что для такой схемы требуется очень мощный котел.

Схемы подключения БКН

Схемы подключения котла зависят от его класса, производителя и системы отопления в доме. Важно правильно выбрать место установки. В этом случае нужно учитывать расположение котла, вставки насоса и другие нюансы. Существуют такие основные способы обвязки:

Таким образом, установка котла БКН в системе отопления частного дома или квартиры играет важную роль экономия семейного бюджета и быстрое получение горячей воды.

Отопительное оборудование сейчас достаточно разнообразное. Но разобраться во всех его тонкостях крайне важно, иначе могут быть допущены фатальные ошибки. В полной мере это относится к системам накопления воды, которые нагревают ее косвенным способом.

Особенности

Основная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель здесь можно не учитывать) заключается в том, что у него нет своего отопительного агрегата. Вода забирает тепло от внешних систем отопления.

Они могут получать тепловую энергию за счет:

• сжигания минерального или ископаемого топлива;
• влияние электрического сопротивления;
• связь с системой центрального отопления;
• скопление солнечных лучей.

Устройство

При любом типе внешних источников тепловой энергии котел работает одинаково, за редким исключением. И даже частные инновации отдельных фирм, защищенные патентным законодательством, не меняют сути давно устоявшейся схемы.Часть теплоносителя, полученная от любого источника, проходит по змеевику, встроенному в накопитель. Циркуляция поддерживается насосом. При тесном контакте с трубами или резервуаром, где изначально находится более холодная вода, она нагревается.

Поскольку даже один джоуль тепла, напрасно излучаемый наружу, крайне отрицательно влияет на работу системы, она должна быть оборудована тепловой защитой. В качестве материала, не пропускающего тепло, обычно выбирают полиуретан или полистирол.Поступление новых доз холодной воды естественно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные форсунки. Как только цикл движения в змеевике завершается, теплоноситель поступает в систему отопления дома — для этого предусмотрена совершенно специальная труба.

Далее, некоторые различия уже начинаются: хотя большинство котлов предназначены для подачи холодной воды ниже по потоку, есть также некоторые, где она поступает по восходящему потоку.В такой конструкции жидкость сначала должна полностью пройти через систему до самой нижней точки. Вариации с отводом нагретого теплоносителя заметно меньше, почти в 100% случаев отводится сверху. Трудно найти причину, по которой должно было поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду как можно дольше, главное, чтобы в емкости оставалась хотя бы небольшая порция.

Для того, чтобы катушка занимала максимально возможное пространство внутри корпуса, ее обычно делают в форме спирали.Когда теплоноситель проходит по этой трубе несколько циклов, температура становится равной нагреву жидкости в самом котле. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до заданного значения реле дает еще одну команду — замкнуть контур — и нагрев возобновляется. Преимущества такого устройства достаточно хорошо известны. Все эти моменты необходимо учесть перед началом работы.

Принцип установки

Если вам необходимо смонтировать резервуар емкостью до 200 литров, это может быть настенное изделие.Для его крепления предусмотрены специальные кронштейны, которые должны располагаться на ровных и прочных вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» привода малопригодны. Выбирать нужно между экономией на обустройстве внутреннего пространства и экономией на котле. Напольную технику предпочтительнее удовлетворить потребности большого домохозяйства, иногда даже устанавливают изделия емкостью более тысячи литров и выделяют для них специальную котельную.

В частных домах можно ограничиться бойлерами косвенного нагрева, которые накапливают от 250 до 300 литров воды. Точный выбор мощности должен основываться на фактических и прогнозируемых потребностях. При подключении к двухконтурному котлу, оборудованному встроенным насосом, автоматика котла сама берет на себя координацию работы клапана по сигналам термостата. Это очень важно, ведь двухконтурный отопительный прибор, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в контур горячего водоснабжения.

Если установлен трехходовой клапан, водонагреватель будет иметь преимущество в системе перед контуром отопления. Такой подход приемлем при установке большого резервуара. К сведению: аналогичный способ подключения практикуется и с принудительным использованием жесткой воды, что затрудняет нормальное использование системы ГВС. Хотя, конечно, гораздо правильнее было бы позаботиться о размягчении поступающего теплоносителя.Но иногда приходится неохотно к этому приспосабливаться.

Проблемы могут возникнуть из-за того, что значительный расход горячей воды может усложнить работу данной схемы. В этом случае метод получения тепла, в том числе с помощью пеллетного или другого твердотопливного котла, не имеет значения. И тут на помощь приходит котел, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало влияет на повседневную жизнь людей.Установщики должны подумать, какая функция будет иметь наивысший приоритет.

Подключение бойлеров косвенного нагрева к одноконтурному котлу можно производить при помощи пары насосов. Затем потоки воды с их помощью распределяются по двум трубопроводам. Обычно предполагается, что сначала будет контур горячей воды. Соответственно настроен и алгоритм работы котла в связке с одноконтурным устройством. Чтобы потоки жидкости разного нагрева не меняли основные параметры друг друга, перед обоими насосами должен быть установлен обратный клапан.Горячая вода подается исключительно от бойлера.

Крепление

Качественная обвязка котла, подключенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Кольцевая система образуется, когда входной патрубок котла сообщается с начальным звеном теплообменника. Все устроено таким образом, что вода, поступающая из водопровода, проходит через теплообменник котла. Он пойдет прямо к котлу, а оттуда попадет в линию горячего водоснабжения.Примерно так же можно подключить и электрокотел, но водопровод подключается к первой трубе второго агрегата, передающего тепло, а вторая труба уже подключена к котлу.

Водонагреватель рекомендуется устанавливать как можно ближе к источнику энергии, чтобы упростить их подключение с помощью автоматики. Когда устройство смонтировано, настала очередь стыковки. Важно: правильно установленный и подключенный водонагреватель должен отбирать только определенное количество тепла.Его чрезмерное потребление может парализовать систему отопления. Решить эту проблему чаще всего можно, если установить автоматически управляемый циркуляционный насос своими руками или с помощью профессионалов.

Только на самом последнем этапе монтируется термоблок. Практически всегда рекомендуется, чтобы схема была собрана специалистом. Нюанс в том, что бойлеры косвенного нагрева с блоком управления необходимо подключать исключительно к системам отопления, которые получают воду от неконтролируемых котлов.

Требуется только:

• подтягивание движений подачи и подбора;
• состыковать привод с водопроводом;
• поставить гребень, распределяющий горячую воду на верхний выход;
• Наполните резервуар и немедленно начните нагрев.

Самые простые котлы взаимодействуют в основном с автоматизированными источниками тепла. При установке придется позаботиться о подключении датчика, измеряющего силу нагрева.Этот датчик предполагается связать со строго определенным входом в котел. Допускается подключение котлов независимо от электросети к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно нагреть воду внутри бойлера немного слабее, чем нагретую жидкость в змеевике.

Следовательно, когда котел переведен в режим малого нагрева и может подавать теплоноситель, нагретый до 40 градусов, только ТЭНы комбинированного типа смогут поднять температуру выше.В них всегда есть электрический нагревательный элемент, который помогает добавлять тепло. Если при настройке системы управления рециркуляцией приоритет отдается нагреву горячей воды в кране, то движение всего теплоносителя направляется через накопительно-обменный блок. В результате значительно сокращается общее время, необходимое для получения жидкости требуемой температуры.

Как показывает практика, если проектировщики и установщики котельной отдадут предпочтение варианту с приоритетом, можно обеспечить комфортные условия для жителей.Чтобы прогреть весь объем жидкости в емкости, нужно от 20 до 40 минут. А если говорить о стабилизации температуры на фоне расхода теплоносителя, то это время сокращается в несколько раз. Даже небольшое жилище вряд ли успеет остыть настолько, чтобы его обнаружили находящиеся в нем. Но от установленного котла и котла зависит очень многое: мощность у них должна быть одинаковой, а в идеале рекомендуется устанавливать котел с запасом мощности 25% и более.

Для обеспечения стабильной работы устройств, подключенных к коллекторам, распределяющим горячую воду, необходимо дополнить выход из котла специальным расширительным баком. Рекомендуемое значение составляет 10% от основного резервуара, чтобы уменьшить влияние теплового расширения. Все присоединяемые отводы предполагается оснастить запорной арматурой шарового типа. С их помощью любой узел можно в нужный момент отключить от линии и проверить или отремонтировать.

Трубопроводы, по которым подается жидкость, обычно оснащены обратными клапанами. С их помощью предотвращается обратный поток теплоносителя, повышается удобство и безопасность монтажа. Иногда возникает необходимость поставить рядом с котлом котел, на приточной среде которого установлен насос, обеспечивающий циркуляцию. В таком варианте очень важно предусмотреть отдельный контур, по которому вода будет поступать в ТЭН от бойлера.По сути, создается параллельный тип подключения.

Если и в котле, и в котле есть насос, то сразу после циркуляционного насоса необходимо установить трехходовой клапан, один канал подключается к патрубку водонагревателя. Это обеспечивает нормальную работу отопления. На обратном патрубке до входа в котел необходимо установить тройник. И уже в этом тройнике подключается патрубок, который забирает жидкость из теплообменника.Такая простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о том, что температура теплоносителя опускается ниже установленной отметки, клапан направляет свежий поток в котел. Это останавливает систему отопления. Когда нормальное значение восстанавливается, тот же клапан переключается обратно. Минимальное количество компонентов снижает риск поломки. А простота исполнения позволяет быстро найти проблему, если она все же появится.

При использовании котла независимо от электросети добиться приоритета котла не так просто, как в других вариантах.Рекомендуется размещать водонагреватель выше по отношению к полу помещения, чем радиаторы. Желательно, чтобы самая нижняя точка настенной модели также была приподнята над котлом. Но точно соблюдать такое требование возможно только в отдельных случаях. Когда он выполнен частично, все же стоит поднять привод на максимально возможную высоту.

Размещая котел на полу, сразу же снижают скорость нагрева жидкости. Хуже того, нижняя часть емкости в принципе не может нормально прогреться в этом режиме. Если подключить бойлер по классической системе, то любое отключение электроэнергии лишит вас доступа к горячей воде. Проблему можно решить, используя для контура, подключенного к водонагревателю, трубу большего размера, чем на нагревательном звене. Сразу в начале ветви нагрева ставится термостатическая головка и накладывается датчик. Энергия поступает от батарей.

Для обеспечения горячей водой частного или загородного дома при наличии в доме двухконтурного котла часто требуется дополнительное подключение к бойлеру водонагревателя.Если котел еще не установлен, то оптимальным вариантом будет покупка одноконтурного котла, к которому подключен бойлер косвенного нагрева, но в ситуации, когда в доме есть двухконтурный котел и он будет не получится заменить его на одноконтурный, к нему должен быть правильно подключен дополнительный водонагреватель.

Материалы (редактировать)

Для организации горячего водоснабжения таким образом необходимо подготовить:

• Котел
• Циркуляционный насос
• Термоблок двухконтурный

Схема подключения

Нагревательный контур водонагревателя возвращается ко второму теплообменнику газового котла.В этом случае входная труба нагревателя соединяется с первой трубой этого теплообменника котла, а выходная труба котла соединяется со второй трубой. Вода из водопровода будет поступать уже не в теплообменник котла, а в котел, а оттуда — в систему горячего водоснабжения.

Если к двухконтурному котлу подключить электрокотел, то схема будет практически такой же. В этом случае водопроводная сеть подключается к первой трубе от второго теплообменника, а вторая ее труба подключается к котлу.От электронагревателя к смесителям подводится труба, по которой будет течь горячая вода.

Этапы работы

• Первым делом установка котла. Обогреватель необходимо устанавливать в непосредственной близости от котла. Это важно для связывания этих устройств с желаемым автоматическим устройством.
• Второй этап работ заключается в объединении котла и котла в общую схему. Для полноценной работы обогреватель не должен забирать большую часть тепла, так как это приведет к проблемам с отоплением дома.Лучший выход — установка циркуляционного насоса, имеющего автоматику.
• Завершающий этап — подключение термоблока.

Ориентировочная стоимость работ

Работы по подключению любого водонагревателя к газовому котлу следует доверить профессионалам. Стоимость их услуг будет зависеть от требуемых действий. Например, конструкция котельной стоит от 300 рублей, за установку котла нужно заплатить от 3000 рублей, а за установку насосной группы — не менее 3300 рублей.

Схема подключения бойлера косвенного нагрева вряд ли заставит долго страдать хозяина с любым уровнем образования. Учтите, особенности таких водонагревателей, их достоинства и недостатки, а также как собрать их самостоятельно.

Сложно представить жилье без отопления, да и горячая вода также является неотъемлемой частью комфортного времяпрепровождения. Но, к сожалению, очень часто бывают различные перебои с горячей водой.Особенно страдают от этого жители многоэтажных домов. Что делать в этом случае? Решить проблему можно, подключив специальный прибор — бойлер.

В двух словах, функция оборудования косвенного нагрева включает нагрев воды за счет тепла системы отопления.

Оборудование косвенного нагрева

Внешне данный агрегат напоминает бочку. Правда, в последнее время появились устройства прямоугольной и кубической формы. Такое дизайнерское решение позволяет установить водонагреватель прямо под котлом и тем самым сэкономить место.К тому же эти два устройства идеально подойдут, так как выполнены в едином стиле. А по способу крепления делятся на вертикальные и горизонтальные. Такой котел имеет массу преимуществ:

• Не перегружает и не перегружает проводку, так как его производительность напрямую связана с центральным отоплением.
• Отличается высокой производительностью.
• В эксплуатации давно, так как внутренние части водонагревателя не взаимодействуют с проточной водой.
• Его очень легко превратить в альтернативный источник тепла.
• Нет необходимости ждать, пока жидкость в системе нагреется. Вы открываете кран и из него вытекает вода нужной температуры (в случае с бойлером прямого нагрева придется подождать).

К недостаткам можно отнести высокую стоимость оборудования, а дополнительных затрат не избежать при необходимости переоборудования существующей системы. Если вам нужен агрегат вместимостью более 100 литров, то из-за его огромных габаритов придется выделить отдельное помещение.

Агрегат в основном состоит из бака заданного объема. Этот резервуар может быть рассчитан на несколько десятков литров и вмещать сотни литров воды. Внутри находится змеевик теплообменника. Обычно его делают из стали или латуни. Сложная форма этого элемента позволяет теплоносителю лучше нагреваться. В основном витки теплообменника расположены в нижней части, ведь именно здесь оседает самая холодная вода. Правда, в некоторых конструкциях они равномерно распределены по всему объему.Также есть специальные агрегаты с двумя теплообменниками. При этом один элемент предназначен для жидкости, поступающей из системы отопления, а второй — для теплоносителя из других альтернативных источников, таких как тепловой насос, солнечный коллектор и т. Д.

Устройство нагревательного элемента

Есть Также бывают модели, в которых вместо теплообменных трубок внутри бака установлена ​​другая емкость. Внутренняя часть обязательно из нержавеющей стали. Жидкость циркулирует в пространстве между этими двумя резервуарами.Бак также содержит магниевый анод, который обеспечивает надежную защиту от гальванической коррозии. Из-за того, что электрический потенциал этого элемента ниже, чем у основного металла, коррозия поражает первый. Поэтому его периодически нужно заменять.

Также очень важно минимизировать тепловые потери; для этого водонагреватель защищают специальным материалом (минеральная вата, пенополиуретан и т. д.). Это покрытие дополнительно защитит агрегат от механических повреждений.Не следует недооценивать и функцию термостата. Этот элемент устанавливает контроль за температурой жидкости и играет важную роль в обеспечении безопасности устройства.

Схема работы невероятно проста. Холодная жидкость поступает в резервуар через входное отверстие, теплоноситель циркулирует по змеевику или между стенками резервуаров в зависимости от конструкции агрегата и доводит жидкость до необходимой температуры, а затем поддерживает ее в этом состоянии. Теплоноситель нагревается отопительным оборудованием.

Схема работы котла

Кроме того, в конструкции предусмотрены входные и выходные патрубки, обеспечивающие подачу в газовый или другой котел и непосредственно в точки потребления. Термостат регулирует температуру теплоносителя. Как только она опускается ниже нормы, прибор подает соответствующие сигналы.

Следует отметить, что если расход не превышает 1,3 л / мин, то установка от такого водонагревателя и одноконтурного котла нерациональна. … В этом случае следует отдавать предпочтение двухконтурному отопительному оборудованию. Также нет смысла отдавать предпочтение данной системе, если вы используете электронагревательное оборудование с питанием от дизель-генератора.

Разобравшись со всеми особенностями такого оборудования, следует перейти к практической части и более подробно остановиться на установке. Но сначала рассмотрим, как можно собрать такой котел своими руками.

Самостоятельная сборка оборудования

Как собрать и подключить бойлер косвенного нагрева — пошаговая схема

Шаг 1: Подготовить резервуар

Резервуар для воды может быть изготовлен из любого материала, если он есть сопротивление ржавчине.Поэтому лучше отдать предпочтение таре из нержавеющей стали, так как простой металл, покрытый эмалью или стеклокерамикой, может испортиться в течение первого года. Также необходимо, чтобы емкость вмещала нужное количество жидкости. Иногда используются газовые баллоны. Но в этом случае емкость предварительно необходимо разрезать пополам, тщательно очистить внутреннюю поверхность и загрунтовать. Но даже после такой подготовки жидкость первые несколько недель будет пахнуть сероводородом. Проделываем в нашем резервуаре три отверстия, которые будут обеспечивать подачу холода и отвод горячей жидкости, а также отвечать за крепление змеевика.

Шаг 2: Изолируйте прибор

Чтобы наш котел был исправным, вам также следует позаботиться о его теплоизоляции. Покрываем все тело снаружи материалом с желаемыми свойствами. Для этого можно использовать любой утеплитель. Закрепляем клеем, проволочной стяжкой или отдаем предпочтение любому другому способу.

Шаг 5: Подключите

Теперь по поводу обвязки. Этот прибор подключается одновременно к системе отопления и водоснабжения. В первом случае жидкость нагревается с помощью другого нагревательного оборудования.В этом случае движение теплоносителя должно быть направлено вниз, поэтому он подается в верхний патрубок, а при остывании выходит из нижнего и стекает обратно в газовый котел. Термостат контролирует температуру воды. Холодная жидкость из водопровода поступает в нижнюю часть водонагревателя. Лучше всего устанавливать котел как можно ближе к отопительному оборудованию. Подключаем водонагреватель по любой схеме, указанной в следующем пункте.

Шаг 6: Возможные схемы подключения

На этом этапе мы рассмотрим все варианты обвязки такого водонагревателя.В принципе, его можно использовать даже для двухконтурного отопления. В этом случае распределение теплоносителя происходит посредством трехходового клапана. Управляется специальными сигналами термостата водонагревателя. Таким образом, как только жидкость остывает слишком сильно, термостат переключается, и клапан направляет весь поток теплоносителя в контур хранения. Как только тепловой режим восстановится, клапан снова по команде термостата вернется в исходное положение и теплоноситель снова попадет в контур отопления.Эта схема — достойная альтернатива двухконтурному котлу.

Также можно управлять движением теплоносителя с помощью циркуляционных насосов, установленных в различных линиях. Линии отопления и отопления котла подключены параллельно и имеют свою нагрузку. Как и в предыдущем случае, режимы регулируются терморегулятором, и как только контур ГВС подключен, отопление отключается. Можно использовать более сложную схему, включающую два котла. Одно устройство обеспечивает непрерывную работу ТЭНов, а второе — горячее водоснабжение.

Схема с применением гидрораспределителя считается достаточно сложной в исполнении; правильно подключить его могут только профессионалы. В этом случае имеется несколько линий обогрева корпуса, например, теплый пол, радиаторы и т. Д. Гидравлический модуль контролирует давление во всех ответвлениях. Вы также можете подключить линию рециркуляции жидкости к водонагревателю, тогда вы сможете добиться мгновенной подачи горячей воды из-под крана.

Газовый котел с бойлером косвенного нагрева, одноконтурный и двухконтурный: обратная связь, схема подключения

Пожалуй, каждый хозяин частного дома желает обеспечить себя и свою семью необходимыми санузлами и условиями.В этом случае вы не хотите переплачивать. Но если нет возможности или смысла организовать отдельную систему горячего водоснабжения, то можно прибегнуть к более простому комплексному решению, которым может быть газовый котел с бойлером.

Главное условие в этом случае — правильный расчет необходимого объема воды для хозяйственных нужд. Вам нужно будет подобрать оборудование с подходящей производительностью.

Отзывы о газовых котлах с накопительным баком типа

При желании приобрести газовый котел с бойлером следует ориентироваться на объем внешнего накопительного бака.Если он готов выдавать около 14 литров воды в минуту, то это, по мнению покупателей, считается неплохим показателем. Однако этого не всегда достаточно. Подвесные теплогенераторы имеют ограниченные размеры, поэтому в них не устанавливаются большие емкости. Ведь от объема нагретой воды в резерве будет зависеть производительность системы горячего водоснабжения. Кроме того, потребители отмечают, что вес конструкции с водой в итоге будет такой, что она не выдержит ни одной стены.

Выбирая газовый котел с бойлером, можно встретить модели, в которых есть накопительные баки, но в этом случае потребители уверяют, что размер устройства будет значительным.

Рекомендации специалиста

Если вам нужна большая производительность, стоит обратить внимание на выносные баки горячей воды. Такие котлы, объем которых может достигать 500 литров, можно подключать к теплогенераторам с этой возможностью. Это указывает на то, что в оборудовании должны быть приточные патрубки, а внутри — циркуляционный насос, необходимый для поддержания контура горячего водоснабжения.Мощность котла должна соответствовать мощности котла, иначе температура воды никогда не достигнет нормального уровня.

Отзыв об одноконтурных котлах с выносным котлом серии Vitopend 100-W

Выбирая газовый котел с котлом, следует обратить внимание на одноконтурное оборудование, которое сейчас предлагается в продажу многими производителями. Среди них — немецкая компания Viessmann, которая производит настенные устройства, подходящие для установки в офисах, квартирах и частных домах.По словам покупателей, эти устройства очень компактны, ширина их корпуса достигает 40 см, поэтому для такого агрегата достаточно легко найти место даже в небольшом помещении.

Стоит обратить внимание на выгодное оборудование, так как оно укомплектовано всеми крепежными и монтажными элементами, необходимыми для подключения к коммуникациям. Потребителям нравится, что газовый котел дополнен расширительным баком на 6 литров, а также циркуляционным насосом для контура отопления.

Панель управления понятная, предполагает наличие механических регуляторов температуры, дисплея и манометра. С помощью этой системы вы можете контролировать основные рабочие параметры. Производитель позаботился о том, чтобы у покупателя была возможность оставить устройство без управления, ведь в нем есть система самодиагностики, которая проверяет наличие проблем с нагревом, отображая коды ошибок на экране. Если вы до сих пор не знаете, использовать ли с бойлером двухконтурный газовый котел или одноконтурный, то вам стоит обратить внимание на модели вышеупомянутой серии, которые, по мнению потребителей, экономичны.В устройствах есть модуляционная горелка, которая при необходимости меняет интенсивность горения. Это снижает расход топлива, увеличивает КПД.

Отзывы о двухконтурном котле VIESSMANN Vitopend 100 с бойлером

Этот двухконтурный газовый котел с бойлером стоит 53 900 руб. и представляет собой оборудование, имеющее компактные размеры. Агрегат, по словам пользователей, имеет высокую производительность, которая составляет 14 литров воды в минуту. Встроенный электронный контроллер обеспечивает поддержание температуры воды на желаемом уровне.При необходимости обустройства системы горячего водоснабжения и отопления потребителям рекомендуется приобретать именно такую ​​технику, которая максимально решит эти проблемы. Его мощность составляет 30 кВт, а КПД достигает 90%. Диаметр дымохода 140 мм, камера сгорания открытая. Выбирая данный газовый котел с бойлером косвенного нагрева, потребители отмечают его эффективность, простоту в эксплуатации и многие другие достоинства типа:

• электронное управление;
• удобная установка;
• повышенная комфортность приготовления горячей воды.

Положительные отзывы потребителей об эксплуатационных характеристиках Vitopend 100

В работе эффективен описанный выше газовый котел с бойлером, который часто бывает самым положительным, как уже говорилось. Это выражается в том, что модулированная горелка поддерживает температуру воды в контуре, что позволяет добиться максимально точного регулирования.

Покупатели также говорят о простом управлении, ведь в корпусе есть панель с дисплеем, позволяющая обеспечивать контроль температуры и следить за работой устройства.Помимо прочего, заказчики отмечают, что установка этого оборудования благодаря компактным размерам возможна даже в небольших помещениях, нишах или проемах.

Схема подключения

Газовый котел с бойлером косвенного нагрева, схема подключения которого должна быть рассмотрена мастером, позволяет решить проблемы, выражающиеся в недостаточном количестве горячей воды. Это возможно благодаря полноценному котлу с дополнительной вставкой электрического отопления. Такой раствор будет поддерживать температуру на определенном уровне.

Для подключения необходимо знать, что система предполагает наличие защитного магниевого электрода, пенополиуретановой изоляции, металлического сосуда с эмалевым покрытием, а также змеевика, выполняющего роль нагревательного элемента. Внешний котел для котла следует подключать по схеме к циркуляционному насосу.

Заключение

Производители описанного выше оборудования предлагают использовать для этого определенную схему. Он предполагает необходимость подключения водонагревателя к контуру ГВС.

Котел косвенного нагрева: устройство, принцип работы и схемы подключения. Бойлер косвенного нагрева

Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что в данной конструкции нет собственного нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных приборов. Это может быть бойлер, центральное отопление или солнечные батареи.

Принцип работы бойлера косвенного нагрева

Отличительной особенностью принципа работы бойлера косвенного нагрева является то, что данное устройство работает только совместно с внешними источниками тепла.От этого источника теплоноситель подается через змеевик, расположенный внутри котла. Благодаря работе насоса охлаждающая жидкость циркулирует и тем самым нагревает находящуюся воду. Вся система отключает теплоизоляционные материалы (пенополистирол или полиуретан), чтобы уменьшить потери тепла.

Холодная вода попадает в бак котла по водопроводным трубам. Для подключения к источнику теплоносителя используются специальные патрубки. После прохождения всего цикла по змеевику источник тепла возвращается в систему отопления через отводной патрубок.При выборе бойлера следует руководствоваться мощностью источника тепла, если этого значения будет недостаточно, вода не успеет нагреться до нужной температуры.

Подключение к водопроводу

Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева. Главный нюанс подключения — холодная вода должна подаваться снизу, т.е. подводящий патрубок подключается снизу котла.Однако есть котлы, у которых ввод в подачу холодной воды расположен сверху — это означает, что вода проходит через всю систему до самой нижней точки.

Что касается выхода горячей воды, то он обычно располагается вверху. Форсунка забирает верхние слои воды, которые всегда самые горячие в резервуаре. Благодаря подобной системе подача горячей воды будет осуществляться до тех пор, пока в емкости не останется ни грамма теплой воды, только после этого потечет холодная вода.

Обвязку бойлера косвенного нагрева можно выполнить своими руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому теплоноситель движется от источника, представляет собой спиральную трубу, идущую по всей длине котла. Под действием выталкивающей силы насоса теплоноситель течет по контуру и в холодной воде охлаждается до определенной температуры. После нескольких циклов температура змеевика выравнивается с температурой воды внутри котла, в этот момент срабатывает реле, размыкая электрическую цепь в электронасосе.

Как только температура воды упадет до определенного уровня, контур снова замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и снижения затрат на электроэнергию змеевик необходимо подключить к источнику теплоносителя сверху. В противном случае теплоноситель не охладился бы до максимального значения, пропуская теплые слои воды в конце своего пути, что снизило бы эффективность. Ниже представлена ​​типовая схема подключения бойлера косвенного нагрева к источнику тепла и подключения к потребителям теплой воды.

Преимущества бойлера косвенного нагрева

Среди большого количества преимуществ бойлеров косвенного нагрева многие отмечают отсутствие затрат на электроэнергию. Однако это утверждение не совсем верно, затраты на электроэнергию присутствуют за счет охлаждения теплоносителя, но они в несколько раз меньше, чем при использовании котлов с питанием от электричества или других источников энергии. К тому же мощность бойлеров косвенного нагрева больше, чем у многих аналогов, а значит, вода может нагреваться намного быстрее.Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, смесителю в ванной и кухне одновременно.

Основные преимущества бойлера косвенного нагрева:

• Снижение энергопотребления;
• Большая производственная мощность;
• Скорость нагрева;
• Простота подключения;

К недостаткам котлов этого типа можно отнести то, что они зависят от подключенных источников тепла.Например, если в этом качестве действует система отопления, то летом она работать не будет.

В этом случае придется использовать электричество, для этого практически все модели котлов оснащены электронагревательными элементами.

Котлы косвенного нагрева несколько дороже электрических аналогов того же объема. Еще одним недостатком можно считать затраты энергии на обогрев помещения на подогрев воды. В частных домах эта проблема решается за счет увеличения подачи топлива.В любом случае в результате потери энергии будут ниже, чем при использовании альтернативных способов получения горячей воды.

Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно сделать вывод, что данная система пользуется большим спросом. Несмотря на то, что многие сталкиваются с проблемой теплоснабжения в летний сезон, эту проблему все же можно решить.

Даже если конструкция котла не предусматривает отопление от электричества, не отчаивайтесь.Чтобы не тратить много топлива на работу отопительной системы, ее можно переключить в экономичный режим. Для этого необходимо только отключить все отопительные контуры, кроме того, что подводится к котлу.

Видео: подключение бойлера косвенного нагрева

Косвенно, использование возможностей системы отопления сегодня становится все более популярным среди жителей загородных домов и коттеджей частного сектора. Непрямое приготовление горячей воды — это наиболее энергоэффективный, экономичный и интеллектуальный метод нагрева горячей воды.

Бойлер косвенного нагрева, в отличие от прямого нагрева воды газом или электричеством, обеспечивает жилье горячей водой с минимальными затратами. Нагреватель такого типа представляет собой резервуар в виде прямоугольника, куба или бочки из листового металла с теплоизоляционным теплоизоляционным материалом и напоминает огромный термос.

Бойлер косвенного нагрева обычно устанавливается рядом с котлом в котельной, есть фирменные комплекты, где установка продумывается непосредственно на котельное оборудование.

Что такое бойлер косвенного нагрева

Для чего это? — в первую очередь спрашивает обыватель. Владельцы загородных домов справедливо считают, что купить двухконтурный котел намного проще. Один контур будет использоваться для обогрева фермы через систему отопления. Второй контур будет готовить горячую воду для горячего водоснабжения, поэтому одной покупкой закрываются сразу два вопроса.

Да, такое рассуждение верно, но до определенного момента. Во-первых, двухконтурный котел моментально переходит в режим приготовления горячей воды, как только вы открываете кран.Котел в это время полностью перестает заботиться о вашей отопительной системе, оставляя ее наедине с собой. Проще говоря, котел всю свою мощность направляет на нагрев горячего водоснабжения, блокируя нагрев теплообменника отопления.

Во-вторых, как правило, двухконтурный котел не в полной мере обладает функциональностью газового водонагревателя, его мощности вряд ли хватит на одну точку водозабора. Получается, что если семья вернулась из лыжной прогулки, и домочадцы решили принять душ, то система отопления будет отключена хотя бы на пару часов.

Кроме того, остальным членам семьи придется терпеливо ждать всех участников и не включать кран на кухне, если они не хотят слышать лестные слова в свой адрес. Таким образом, только на первый взгляд бойлер косвенного нагрева выглядит пустой тратой денег. Фактически, это необходимость для обеспечения комфортного проживания. Приемлемым компромиссом станет вердикт о покупке бойлера косвенного нагрева емкостью 200 литров.

Принципиальная схема бойлера косвенного нагрева

Внутри установлен теплообменник — сердце конструкции, чаще всего он из латуни или углеродистой стали, по нему циркулирует теплоноситель от отопительного котла.Теплообменник имеет форму спирали, что позволяет быстро и эффективно нагревать жидкость в баке.

Через выход горячей и холодной воды устройство подключается к основной системе водоснабжения. Оказывается, бойлер косвенного нагрева устроен более чем просто, и даже не понятно, почему простейшее изобретение так долго не использовалось человечеством.

Потратив всего три с половиной минуты на просмотр видеообзора, вы поймете принцип работы бойлера косвенного нагрева, тем более что видеосериал легче воспринимать в понимании:

Косвенный нагрев имеет следующие преимущества в использовании:

• Главное преимущество в том, что бойлер косвенного нагрева не требует финансовых эксплуатационных затрат.Совершенно не нагружает проводку дополнительной нагрузкой в ​​период пикового нагрева, поскольку описываемая система не потребляет электроэнергию;

• Из-за замкнутого контура вода постоянно циркулирует по котлу и находится в горячем состоянии, после открытия крана потребитель сразу получает горячую струю без слива холодного ила;

• Процесс рециркуляции не только поддерживает горячую воду, но и защищает систему ГВС от заражения патогенными микроорганизмами — легионеллами.Поддерживаемая высокая температура препятствует их развитию.

• Проточная вода исключена от взаимодействия с внутренней поверхностью трубок теплообменника, в ней не оседает окалина и соли, что обеспечивает возможность длительной эксплуатации котельной системы;

• Большие запасы горячей воды и повышенная мощность современных конструкций позволяют жидкости нагреться намного быстрее, чем традиционные аккумуляторы. Объем запасов спокойно дает возможность подключить бойлер косвенного нагрева к двум и более точкам, потребляющим горячую воду.

• Змеевик охлаждающей жидкости и дополнительный нагревательный элемент защищены от коррозии специальным анодом. Фактически, анод принимает на себя всю коррозионную нагрузку, продлевая срок службы нагревательных элементов.

Это устройство также имеет ряд недостатков, а именно:

• в зависимости от подключенных источников тепла;
• летом, при отсутствии отопления, его необходимо подключить к электричеству, для этого оборудуют электронагревателями.

По сути, система косвенного нагрева воды использует тепловую энергию, вырабатываемую твердотопливным или газовым котлом. Комбинация теплогенерирующего устройства и бойлера косвенного нагрева заставляет котел выполнять двойную работу. Преимущество особенно ощущается зимой — вода нагревается бесплатно, потому что система отопления все равно работает.

Зимой расходы на нагрев воды могут составлять до одной трети всех счетов за электроэнергию. Подключение бойлера косвенного действия к газу или пеллетному котлу эффективно способствует экономии наших финансов.

Преимущества и недостатки бойлера косвенного нагрева

К положительным факторам использования такого котла можно отнести:

• Косвенный водонагреватель не создает дополнительной нагрузки на электропроводку, особенно в отопительный сезон, так как подключен к централизованному отоплению и практически не имеет отношения к электричеству;
• при правильном подключении и конфигурации котел способен показать высокое соотношение производительности при приемлемом сравнении стоимости;
• подогреватель, расположенный внутри, а также охлаждающая жидкость не контактируют с поступающей водой, тем самым обеспечивая длительность работы и безопасность агрегата;
• всегда есть возможность подключить бойлер косвенного нагрева к другим источникам тепла, а также одновременно использовать несколько устройств, создавая каскад.

Бак и аварийный нагревательный элемент защищены от коррозии анодом из магниевого сплава. Во избежание максимально допустимого давления в котле устанавливают термостат и предохранительный клапан. Корпус резервуара может быть любой конструкции, для самых разных интерьеров.

Наряду с неоспоримыми достоинствами данной системы есть и недостатки:

• Если вам нужно переоборудовать существующую систему, нужно быть готовым к затратам;
• цена бойлера косвенного нагрева очень высока, первоначальные затраты на покупку и установку потребуют значительных финансовых ресурсов.Таким образом, цена всегда будет выше, чем значение или;
• после установки и первого запуска нагрев первых 100 и более литров воды продлится до двух часов, что может негативно сказаться на отоплении дома в этот период;
• купить котел — это еще полдела, емкость 100 — 200 литров имеет большие габариты, которые придется учитывать, в вашей котельной должно быть свободное место.

Как выбрать бойлер косвенного нагрева

Основное отличие от котла — это емкость бака.Для правильного выбора и во избежание чрезмерных затрат при покупке бойлера необходимо знать, сколько воды потребуется для удовлетворения потребности семьи. Средние показатели представлены такими расчетами: личная гигиена, в сутки — до 15 литров; мытье посуды — до 25 литров в сутки; душ — до 100 литров в сутки; санузел — до 200 литров.

Принято считать, что один человек потребляет около ста литров горячей воды, но это, конечно, условность, реальное потребление зависит от самого человека и его привычек.Кто-то ходит в душ два раза в день, другой один день в неделю принимает ванну. С уверенностью можно сказать, что у нагревателя большего объема будет более высокая стоимость.

Вторым важным фактором, влияющим на стоимость котла, являются материалы, из которых он изготовлен, в частности его внутренние части. Рекомендуется выбирать агрегат с латунным змеевиком, который дает более эффективный нагрев по сравнению со стальным. Латунь удобна еще и тем, что с нее намного легче удалить окалину, чем со стали.

Также следует учитывать уровень защиты от коррозии. В недорогих моделях поверхность емкостей покрывается слоем эмали или стеклокерамики. В более качественных устройствах вместо внутреннего покрытия при производстве резервуаров используется нержавеющая сталь.

Хороший котел должен быть снабжен изоляционным слоем. В качестве материала используется либо базальтовая вата, либо газонаполненный пластик — пенополиуретан. Если теплоизоляция котла представлена ​​поролоном, на эту модель лучше не обращать внимания.

Правильное подключение бойлера косвенного нагрева

Первый шаг — выбрать правильное место для устройства. На месте установки котла необходимо учитывать быструю и легкую доступность важных соединительных звеньев системы — это позволит проводить текущее и техническое обслуживание оборудования.

В моделях навесного варианта бойлера косвенного нагрева потребуется прочная кирпичная несущая стена в месте крепления.Стены из гипсокартона или легкие межкомнатные перегородки не могут обеспечить требуемой жесткости и не могут быть полностью вовлечены в монтажные работы

Расстояние от креплений резервуара до потолка должно быть 15-20 см. В качестве крепежа используются дюбели анкерного типа, длина и диаметр которых выбираются исходя из материала стен и объема котла.

Ориентировочная нагрузка для извлечения емкостей объемом до 100 литров составляет от 25 до 25 кг, при креплении к бетонной стене достаточно болта диаметром 10 мм и длиной 100 мм.При тех же параметрах, но с учетом кирпично-шлакоблочной стены нужен болт диаметром 12 мм и длиной 120 мм.

После крепления водонагревателя к стене его следует подключить, для этого:

• устанавливают на него два отдельных крана перекрытия;
• наматывается фум-лента и к входному трубопроводу холодной воды подсоединяется выпускной клапан;
• выполняется подключение к водопроводу гибким шлангом;
• после всех операций подключения можно подавать холодную воду в водонагреватель и одновременно перекрывать кран горячей воды — это позволит стравить возможный воздух.

Подключение бойлера косвенного нагрева

Это можно сделать с помощью гидравлической или электрической системы. Наиболее эффективной считается схема, при которой подключение происходит на 2-х насосах, т.е. гидравлическая схема, где один из насосов выполняет роль обогревателя для помещения, а второй используется для косвенного нагрева непосредственно в котел. Электрическое подключение осуществляется через систему релейной коммутации.

При подключении бойлера косвенного нагрева через два насоса теплоносители движутся в разные стороны из-за работы рециркуляционных (циркуляционных) насосов.

Магистраль горячего водоснабжения от теплоносителя и водонагревателя одновременно подключена к циркуляционным насосам, а регулирование режима работы насосов обеспечивается датчиком температуры водонагревателя.

За насосами поочередно должна быть установлена ​​арматура прямого действия в виде обратного клапана для автономной и независимой работы насосов друг от друга.

Присоединение к трубам из различных материалов

Вкладыш котла может незначительно отличаться в зависимости от того, из какого материала изготовлен водопровод.

Труба полипропиленовая

Трубы, не вшитые в стену, не вызовут проблем с подключением. Работа будет заключаться в разрезании трубы водопровода в необходимом месте и впаивании в отверстия тройников, от которых трубы пойдут к котлу. Краны соединяются обычными муфтами. Если трубы замурованы, то алгоритм действий немного изменится:

• трубы должны быть открыты;
• есть врезка;
• патрубки отводные;
• труб вшиты в стену.

Трубы металлопластиковые

Поскольку технологии монтажа таких труб скрытым способом не существует, врезка не составит проблемы. Нарезаются трубы, к ним крепятся тройники и подводятся к водонагревателю.

Трубы стальные

Подключение к стальным трубам — дело непростое. В этом случае рационально использовать насадки смесителя, через которые будет подключаться бак. На патрубки надеваются тройники, соединив их, водонагреватель и смеситель соединяют в одну трубу.

Частые ошибки при подключении бойлера косвенного нагрева

Распространенная ошибка — не правильное место размещения котла. Его следует устанавливать как можно ближе к отопительному котлу или выходу центрального отопления — это поможет сэкономить на прокладке дополнительных труб и другой сопутствующей инфраструктуре.

Санузел для этого практически идеален, единственная загвоздка — небольшие размеры:

Еще одна «популярная» ошибка — неправильное подключение входа холодной воды.Подключение в последовательном порядке ввода-вывода теплоэнергетического вещества (теплоносителя) должно обеспечивать правильную и эффективную работу котла.

Оптимальным и эффективным вариантом отопления и теплоснабжения будет вход теплоносителя в водонагреватель сверху, а выход соответственно снизу.

Неправильное подключение циркуляционного насоса может привести к множеству неблагоприятных последствий, а именно:

• отличается от горизонтального расположения оси двигателя, что может привести к преждевременному износу подшипников;
• важным фактором является поддержание чистоты и защиты насоса от мусора.Фильтры следует регулярно проверять.

Стоимость оборудования

Потенциальные покупатели перед выбором бойлера косвенного нагрева решают задачу поиска приемлемой цены на оборудование с оптимальным функционалом. Стоимость оборудования, представленного в магазинах, сильно варьируется в зависимости от модели. Вот лишь некоторые из факторов, влияющих на ценообразование:

• Производственная компания. Европейские аналоги из-за влияния дороговизны ЕВРО будут стоить дороже, чем такие же корейские.Тем не менее, уровень качества ведущих брендов Еврозоны: ACV, Viessmann, Buderus, Vaillant, Protherm, Drazice, Gorenje всегда остается на высшем уровне, что делает продукцию востребованной на внутреннем рынке.
• Материалы присутствуют при производстве и являются показателем качества исполнения танка.
• Комплектующие качественные и не очень. Дорогие модели комплектуются баками из латуни или нержавеющей стали. Облицовка кузова из этого материала также увеличивает цену.
• Конструктивное решение. Модуль «бак в баке» приводит к удорожанию по сравнению с традиционной конструкцией бойлера косвенного нагрева.
• Общие параметры устройства … Конечно, бачок большего размера предлагается по повышенной цене.
• Функциональность. Оборудование входа рециркуляции требует дополнительных затрат в производственном процессе, и, как вы могли догадаться, продавец включит все в окончательную цену.

На начало 2018 года цена на строительство бойлера косвенного нагрева иностранного производства, объемом 100 литров формируется в районе 50-90 тысяч рублей.Стоимость аналогичного котла объемом 300 литров поднимается до 100 тысяч рублей, а за аппарат емкостью 1000 литров придется отдать 350-450 тысяч рублей.

Заключение

На основании многочисленных положительных отзывов владельцев бойлеров косвенного нагрева видно, что система достаточно популярна и востребована. При покупке той или иной модели практически всю информацию можно найти в Интернете, там же можно проконсультироваться в интернет-магазинах, специализирующихся на данной технике.

Для частных домов такие конструкции станут незаменимым помощником в экономии средств, а про отсутствие горячей воды можно будет забыть.

Все чаще в системах отопления, в качестве альтернативы двухконтурным котлам используют бойлеры косвенного нагрева или так называемый «Бак в баке». Когда необходимо подать большое количество воды, в нескольких точках водозабора «Резервуар в резервуаре» становятся незаменимыми помощниками. Котел из нержавеющей стали подходит для загородных домов, офисных и промышленных зданий.
Бак в баке становится все более популярным на рынке отопления. Работа с теплом, генерируемым любым другим источником энергии, является основным преимуществом, поскольку вода не нагревается напрямую за счет электроэнергии, твердого топлива или газа. Бойлеры с косвенным нагревом не перегружают электросеть, дымоход не нужен.
Принцип действия «Бак в баке»
Котел из нержавеющей стали косвенного нагрева изготовлен по принципу бак в баке. Работает на базе двух танков. Первый бак внутренний, наполненный горячей санитарной водой, второй бак — внешний с теплоносителем — он нагревает бытовую воду.Таким образом, «Бак в баке» устраняет большое количество недостатков, присущих обычным водонагревателям со змеевиком.

Основные преимущества работы бойлера косвенного нагрева:
1. Больше кранов обеспечивается горячей водой за счет увеличенной площади теплообмена. Также существует короткое время нагрева вновь поставленной холодной воды. №
2. Водонагреватели, изготовленные по схеме бак в баке, имеют меньший объем, чем требовалось при использовании обычного водонагревателя для обеспечения заданной производительности.
3. Санитарные требования обеспечиваются многочисленными преимуществами нержавеющей стали.
4. Использование надежной теплоизоляции и эффекта самоочищения от накипи, экономия энергопотребления.
5. Возможность регулирования нагрева санитарной воды за счет встроенного термостата.
6. Длительный срок службы

В помещениях без центра лизированного горячего водоснабжения бойлеры бак-в-бак — незаменимый помощник.
Котлы можно разделить на бойлеры косвенного и прямого нагрева.

Преимущества бойлеров косвенного нагрева (например, бойлера WESTER или) используют тепло, которое преобразуется отопительными котлами, и предназначены для экономичного горячего водоснабжения квартир, офисных и промышленных предприятий, коттеджей.

В газовых водонагревателях

IN применяется прямой отопительный контур. Преимущество котлов этого типа — стабильность, а иногда и независимость от электричества и других факторов.
Преимуществами бойлеров косвенного нагрева (например, умного котла acv) является скорость нагрева и возможность использования их для нескольких точек водопотребления.При отключении воды косвенное устройство обеспечивает ее непрерывную подачу. Объем бака может достигать 1000 литров. Экономия энергии огромна!

Купить бойлеры косвенного нагрева Вы можете в разделе.

Жизнь современного человека, привыкшего к комфортным условиям, сложно представить без горячей воды. К сожалению, работа центрального водопровода оставляет желать лучшего. Горячая вода подается с перебоями, а некоторые дома вообще не подключены к центральному отоплению. В таких случаях хорошим решением будет подключение бойлера косвенного нагрева.

Что такое бойлер косвенного нагрева?

Отдельно отметим бойлеры косвенного нагрева от европейского бренда STOUT. Эти котлы универсальны, продаются емкостью от 75 до 200 литров — подходят для квартиры или дома практически любого размера. Каждый этап производства котлов STOUT соответствует европейским стандартам ISO, на всех этапах изделие проверяется на герметичность.

Бренд внимательно следит за продукцией, проверяет каждый 50-й котел.Проверяется все, от качества упаковки до тестирования режимов работы. Благодаря этому бойлер косвенного нагрева STOUT надежен, прост в эксплуатации и прослужит долгие годы.

Подробности на stout.ru.

Как работает бойлер косвенного нагрева?

Внутренняя часть котла обычно стальная или пластиковая, а сам водонагревательный бак изготовлен из теплоизоляционного материала. Внутри бака находится латунный или стальной теплообменник, по которому течет теплоноситель от отопительного котла.Обычно его делают в виде змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии применяется магниевый анод для защиты бака от повышения давления; внутри котла установлен термостат и предохранительный клапан. Внешний кожух бака обычно выполняется в дизайнерском стиле производителя. Сегодня на рынке можно найти и другие модели бойлеров косвенного нагрева — водонагреватели типа бак-в-баке или бойлеры с несколькими теплообменниками. Но в продаже их можно встретить редко.

Бойлер косвенного нагрева подключается к системе водоснабжения через вход для холодной и выход для горячей воды.

Холодная вода наполняет емкость отопления, а на выходе горячая вода идет потребителю. Каждый бойлер косвенного нагрева подключается к трубопроводу, по которому теплоноситель поступает в бойлер для следующего нагрева. На таком трубопроводе должна быть установлена ​​насосно-смесительная система, отвечающая за циркуляцию воды.

Плюсы и минусы схемы работы

Основные преимущества работы бойлера косвенного нагрева:

• работа такого водонагревателя не перегружает проводку в отопительный сезон, так как котел зависит от центрального отопления и не потребляет электроэнергию ;
• при правильной конструкции котел имеет очень высокие показатели производительности и оптимальное соотношение стоимости;
,
• внутренняя поверхность нагревателя и теплоносителя не взаимодействует с проточной водой , что обеспечивает безопасный и долгий срок службы агрегата;
• горячая вода протекает через рециркуляцию сразу после открытия крана ;
• бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла или использовать несколько.

К сожалению, каждая схема работы, помимо положительных, имеет еще и отрицательные стороны:

• для преобразования системы потребуется дополнительных затрат ;
• стоимость котла с косвенным нагревом намного выше газовых или электрических обогревателей;
• первоначальный подогрев воды (объемом более 100 литров) длится от 1 до 2 часов , это может негативно сказаться на качестве системы отопления помещения;
• для котла объемом 100 литров и более требует отдельного помещения из-за внушительных размеров устройства.

На что обращать внимание при выборе бойлера косвенного нагрева?

Самая важная характеристика котла — это его объем. … Нужно примерно прикинуть, сколько воды нужно для комфортного существования вашей семье. Исходя из средних показателей, человек тратит 5-15 литров в день на личную гигиену, 15-25 литров в день на мытье посуды, 50-100 литров в день на принятие душа и 150-200 литров в день на принятие душа. ванна.

Считается, что на одного жителя необходимо 80-100 литров горячей воды , конечно, этот расчет условный, все зависит от предпочтений и привычек жителей.Например, кому-то нравится принимать душ два раза в день, а кому-то удается принимать ванну раз в неделю. Чем больше объем котла, тем выше его стоимость.

Следующее, на что нужно обратить внимание при покупке, это материал интерьера , водонагреватель .

Предпочтение следует отдавать котлам с латунным змеевиком. Он будет нагревать воду эффективнее, чем стальной, к тому же латунный змеевик намного легче очистить.
Водонагреватель необходимо защитить от коррозии.В более дешевых моделях емкости покрывают слоем эмали или стеклокерамики. Дорогие устройства защищены от коррозии нержавеющей сталью.
Кроме того, не стоит забывать о теплоизоляции агрегата, качественные котлы утепляют минеральной ватой или пенополиуританом. Лучше избегать моделей с изоляцией из пеноматериала.

Котел может быть подключен как гидравлически, так и электрически. Схема подключения двух насосов или гидравлики считается наиболее эффективной.

Один насос служит для обогрева жилого помещения, второй — для косвенного нагрева самого котла. Схема подключения предполагает систему переключения режимов — реле.

В схеме подключения котла с двумя насосами потоки теплоносителя движутся в разные стороны за счет работы циркуляционных насосов. Линия горячей воды (котел и котел отопления) подключается параллельно насосам, за счет датчика температуры водонагревателя регулируется режим работы насосов.Обратный клапан устанавливается в контуре после каждого насоса, чтобы насосы работали автономно, независимо друг от друга. На представленной схеме контур отопления отключен, но на скорость нагрева воды в батареях это практически не влияет.

Типичные ошибки подключения

Первая наиболее часто встречающаяся ошибка — это неправильное место установки бойлера косвенного нагрева. Устанавливать его нужно как можно ближе к котлу отопления или к выходу центрального водопровода.

Следующая ошибка — неправильное подключение холодного водоснабжения. Последовательное соединение входа и выхода теплоносителя обеспечивает эффективную работу водонагревателя. Для оптимального нагрева и нагрева теплоноситель должен входить в котел сверху и выходить снизу.

Неправильное подключение циркуляционного насоса влечет за собой множество негативных последствий:

• ось двигателя должна быть расположена горизонтально, это поможет избежать преждевременного износа подшипников;
• насос должен быть защищен от мусора, нужно постоянно следить за состоянием сетчатых фильтров.

Современный рынок систем отопления предлагает широкий выбор котлов и других водонагревателей, поэтому каждый сможет найти для себя модель с оптимальным соотношением цены и качества. За консультацией вы всегда можете обратиться в сервисный центр, где вам обязательно помогут в проектировании, установке и обслуживании отопительных приборов.

Солнечные водонагреватели | Министерство энергетики

Солнечные водонагреватели — иногда называемые солнечными системами горячего водоснабжения — могут быть экономичным способом производства горячей воды для вашего дома.Их можно использовать в любом климате, а топливо, которое они используют — солнечный свет — бесплатное.

Как они работают

Солнечные водонагревательные системы включают резервуары для хранения и солнечные коллекторы. Существует два типа солнечных водонагревательных систем: активные, у которых есть циркуляционные насосы и средства управления, и пассивные, у которых нет.

Активные солнечные водонагревательные системы

Существуют два типа активных солнечных водонагревательных систем:

• Системы прямой циркуляции
  Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом.Они хорошо работают в климате, где редко замерзает.
• Системы косвенной циркуляции
  Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем течет в дом. Они популярны в климате, склонном к отрицательным температурам.

Пассивные солнечные системы водяного отопления

Пассивные солнечные водонагревательные системы обычно дешевле активных систем, но обычно не так эффективны.Однако пассивные системы могут быть более надежными и могут прослужить дольше. Есть два основных типа пассивных систем:

• Интегральные пассивные системы коллектора-накопителя
  Они состоят из накопительного бака, покрытого прозрачным материалом, позволяющим солнцу нагревать воду. Затем вода из бака попадает в водопровод. Они лучше всего работают в областях, где температура редко опускается ниже нуля. Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
• Системы Thermosyphon
  Вода нагревается в коллекторе на крыше и затем течет через водопроводную систему при открытии крана горячей воды. Большинство этих систем имеют емкость 40 галлонов.

Резервуары и солнечные коллекторы

Для большинства солнечных водонагревателей требуется хорошо изолированный накопительный бак. Баки для хранения солнечной энергии имеют дополнительный выход и вход, соединенные с коллектором и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду до того, как она поступает в обычный водонагреватель.В системах с одним резервуаром резервный нагреватель совмещен с накопителем солнечной энергии в одном резервуаре.

В жилых помещениях используются три типа солнечных коллекторов:

• Плоский коллектор
  Плоские остекленные коллекторы представляют собой изолированные, защищенные от атмосферных воздействий коробки, которые содержат темную абсорбирующую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками. Плоские неглазурованные коллекторы, обычно используемые для солнечного обогрева бассейнов, имеют темную пластину-поглотитель, изготовленную из металла или полимера, без крышки или корпуса.
• Интегральные коллекторно-накопительные системы
  Также известные как системы ICS или партии , они имеют один или несколько черных резервуаров или трубок в изолированном застекленном ящике. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды. Их следует устанавливать только в условиях умеренно-морозного климата, поскольку наружные трубы могут замерзнуть в суровую и холодную погоду.
• Солнечные коллекторы с вакуумными трубками
  Они представляют собой параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую трубку-поглотитель, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию, но препятствует радиационным потерям тепла. Эти коллекторы чаще используются для коммерческих приложений в США.

Солнечные водонагревательные системы почти всегда нуждаются в резервной системе в пасмурные дни и в периоды повышенного спроса. Обычные накопительные водонагреватели обычно обеспечивают резервное копирование и могут уже быть частью солнечной системы.Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку система накопления со встроенным коллектором уже накапливает горячую воду в дополнение к накоплению солнечного тепла, она может быть укомплектована водонагревателем без резервуара или водонагревателем по запросу в качестве резервного.

Выбор солнечного водонагревателя

Перед покупкой и установкой солнечной системы водяного отопления необходимо сделать следующее:

Также ознакомьтесь с различными компонентами, необходимыми для солнечных водонагревательных систем, включая следующие:

Установка и обслуживание системы

Правильная установка солнечных водонагревателей зависит от многих факторов.Эти факторы включают солнечные ресурсы, климат, местные строительные нормы и правила и вопросы безопасности; поэтому лучше всего обратиться к квалифицированному подрядчику по установке солнечных тепловых систем.

После установки правильное обслуживание вашей системы обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к обслуживанию со своим поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие обычные компоненты водяного отопления требуют того же обслуживания, что и обычные системы.Стекло может потребоваться в сухом климате, где дождевая вода не обеспечивает естественного ополаскивания.

Регулярное обслуживание простых систем может проводиться не чаще, чем каждые 3–5 лет, предпочтительно подрядчиком по солнечной энергии. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше об обслуживании и ремонте солнечных водонагревательных систем.

При проверке потенциальных подрядчиков на установку и / или техническое обслуживание задайте следующие вопросы:

• Есть ли у вашей компании опыт установки и обслуживания солнечных водонагревательных систем?
  Выберите компанию, у которой есть опыт установки системы нужного вам типа и обслуживания выбранных вами приложений.
• Сколько лет у вашей компании есть опыт установки и обслуживания солнечного отопления?
  Чем больше впечатлений, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
• Имеет ли ваша компания лицензию или сертификат?
  В некоторых штатах требуется действующая лицензия сантехника и / или подрядчика по солнечной энергии. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование с советом по лицензированию подрядчиков вашего штата.Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков, получивших государственную лицензию.

Повышение энергоэффективности

После того, как ваш водонагреватель будет правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить ваши счета за нагрев воды, особенно если вам требуется резервная система. Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Другие варианты водонагревателя

Схема подключения

и особенности использования

Установленный в коттедже мощный газовый котел легко решит проблему отопления и снабжения дома горячей водой.Но количество подогреваемой жидкости для гигиенических и бытовых нужд ограничено и не всегда устраивает хозяев. Для компенсации его дефицита устанавливается БКН — бойлер косвенного нагрева для газового котла.

Рассмотрим особенности и функциональные возможности накопителя, а также выясним, как лучше использовать его в паре с газовым котлом, чтобы результат был максимально эффективным.

Содержание статьи:

• Отличительные особенности бойлера косвенного нагрева
• Аппаратура газового отопления + БКН
  • Схема подключения 1-хконтурного котла
  • Две установки с двухконтурным котлом
• Как сделать обвязку без ошибок?
• Выводы и полезное видео по теме

Отличительные особенности бойлера косвенного нагрева

Котел — это большая бочка, основная функция которой — хранение.Он бывает разных размеров и форм, но это не меняет его предназначения. Без бойлера проблема может возникнуть при использовании, например, двух душевых кабин или сразу душа и смесителя на кухне.

Если бытовой двухконтурный котел мощностью 24-28 кВт выдает всего 12-13 л / мин на поток, а на одну душевую требуется 15-17 л / мин, то при включении любого дополнительного крана появляется будет дефицит водоснабжения. Котлу просто не хватает работоспособности для обеспечения горячей водой нескольких точек.

Если в доме установлена ​​большая накопительная емкость, даже с несколькими одновременно включенными водопроводными точками, горячей водой будет обеспечена каждая

Все водогрейные котлы можно разделить на 2 большие категории:

• прямой нагрев, создание подачи горячей воды с помощью нагревательного элемента — например, электронагревательного элемента;
• косвенный нагрев, нагрев воды горячим теплоносителем.

Есть и другие типы котлов — например, накопительные водонагреватели.Но косвенно получать энергию и нагревать воду могут только объемные аккумуляторы.

БКН, в отличие от энергозависимого оборудования, работающего на электричестве, газе или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, он не требует дополнительной энергии для работы.

Дизайн БКН. Внутри бака находится змеевик — трубчатый теплообменник из стали, латуни или меди, выполняющий роль нагревательного элемента. Тепло внутри бака хранится как термос

.

Накопитель легко встраивается в систему ГВС, не доставляет проблем при эксплуатации.

Пользователи видят много преимуществ в использовании BKN:

• агрегат не требует электроэнергии и имеет экономическую выгоду;
• горячая вода всегда «готова», не нужно пропускать холодную воду и ждать, пока она нагреется;
• несколько точек водораспределения могут работать беспрепятственно;
• стабильная температура воды, не снижающаяся во время потребления.

Есть и минусы: дороговизна агрегата и дополнительное место в котельной.

Объем накопительного бака подбирается исходя из количества постоянно проживающих в доме людей. Самые маленькие котлы рассчитаны на 2 потребителей, поэтому при выборе можно отталкиваться от объема

л.

По всем характеристикам БКН подходит для использования в паре с газовым котлом. Более того, это одно из лучших решений для оборудования системы приготовления горячей воды для частного дома с большим количеством жителей.

Но котлы разные, поэтому рассмотрим как приемлемые варианты, так и те, где могут возникнуть проблемы.

Газовое отопительное оборудование + БКН

На дачном участке не обязательно устанавливать сложную систему коммуникаций для летнего отдыха, а для постоянного проживания на даче — просто необходимо. Не нужно думать, нужен ли вам дополнительный котел для газового котла — конечно, он окажется очень полезным приобретением, существенно повышающим комфорт проживания в доме.

Рассмотрим основные схемы подключения БКН, чтобы не допустить ошибок, которые возможны при самостоятельной установке оборудования.

Электросхема одноконтурного котла

Одноконтурные агрегаты выполняют одну из заявленных производителем функций: либо обеспечивают нагрев воды для горячего водоснабжения, либо обогревают дом — а второй вариант используется в быту гораздо чаще.

Комбинированное решение — 1-контурный газовый котел + БКН — одно из лучших для небольшого коттеджа.

Схема подключения БКН к газовому котлу. Нагрев воды для отопления и горячего водоснабжения происходит синхронно, после чего распределяется по двум ветвям — на радиаторы отопления и котел

.

Процесс нагрева происходит по следующей схеме:

• холодная вода поступает в котел, где нагревается до необходимой температуры (например, + 80 ° С) газовой горелкой;
• нагретый теплоноситель поступает в отопительный контур — в радиаторы — и в накопительный водонагреватель теплообменника, т.е.е. котел;
• из-за повышения температуры теплообменника вода в котле нагревается и при открытии кранов течет к потребителю.

При реализации данной схемы газового 1-хконтурного котла с косвенным бойлером первостепенное значение имеют технические данные — мощность и расход теплоносителя.

В среднем вода в бойлере, если он ранее не работал, нагревается с нуля до приемлемой температуры за 5-15 минут, то есть ждать долго не будет.Обычно агрегат находится в рабочем состоянии, поэтому всегда есть доступ к нагретой воде.

Разберем особенности обвязки рассматриваемых устройств.

Для начала нужно выбрать наиболее удобное место для установки — чаще всего это котельная, отдельное нежилое помещение. Лучше размещать агрегаты на небольшом расстоянии друг от друга — так процесс нагрева будет быстрее, и расходуется меньше материалов.

Напольная установка предполагает такую ​​установку, при которой расстояние до ближайших препятствий или устройств будет не менее 0.5 м — потребуется для обслуживания или осмотра агрегата

Обвязка происходит с двух сторон: погрузка и подача воды.

Рекомендуется устанавливать на выходе мембранного расширительного бака котла для компенсации теплового расширения и стабилизации работы системы. Все контуры должны быть оборудованы шаровыми кранами и обратными клапанами, регулирующими направление потоков теплоносителя.

Не лишним будет установка фильтров — вода в систему подается иначе, и при аварии может попасть песок или другой мусор, который может загрязнить теплоноситель и вывести оборудование из строя.

Обязательный элемент — циркуляционный насос, подающий воду с необходимым давлением. Он устанавливается на трубе между котлом и котлом, и управляется одним из способов: либо термостатом накопителя, либо датчиком температуры в котле

.

Запорные клапаны установлены с обеих сторон насоса. Такой же кран есть на входе холодной воды в котел.

На патрубке котла устанавливается тройник со сливным вентилем, а на обеих трубах — запорная арматура, чтобы агрегат всегда можно было отсоединить от котла для чистки или другого обслуживания.На подаче перед запорным вентилем должен быть установлен воздухоотводчик.

Оптимальный вариант — подключение с помощью трехходового термостатического клапана, который организует отвод теплоносителя из котла и делит его на два потока — на котел и сектор отопления. С его помощью можно регулировать температуру: если для радиаторов подходит нагрев до + 80-90 ° С, то для теплых полов лучше ограничиться до + 45 ° С.

Если нет трехходового клапана, то два циркуляционных насоса, один из которых обслуживает БКН, другой предназначен для отопительной ветви.

Схема подключения котла к солнечной системе. Взаимодействие с солнечным коллектором требует устройства отдельного замкнутого контура с теплообменником и датчиками температуры

Иногда используются контуры с рециркуляцией теплоносителя — например, для постоянного поддержания полотенцесушителя в «рабочем» состоянии. Нагретая вода циркулирует по замкнутому контуру, предотвращая охлаждение трубы. Циркуляционный насос — обязательный элемент, а обратный клапан не нужен.Минус такой системы летом — перерасход энергии.

При переходе газового котла на «летний режим» контур отопления просто отключается — газовая горелка нагревает теплоноситель для котла. Но есть другой выход — просто выключите газовый котел и используйте только котел. Это возможно, если привод дополнительно укомплектовать автономным источником нагрева — ТЭНом.

Две установки с двухконтурным котлом

Владельцев газового отопительного оборудования также интересует, как работает бойлер косвенного нагрева с 2-х контурным газовым котлом.Специалисты считают, что взаимодействие агрегатов возможно, но результат зависит от схемы подключения: с одним из них они просто не рассчитаны на работу друг с другом.

Интеграция котла в контур ГВС

Сначала рассмотрим вариант, когда котел интегрирован в контур ГВС. С гидравлической точки зрения все выглядит правильно. Трехконтактный механический термостат, установленный в корпусе котла, замыкает цепь питания насоса при понижении температуры.

Он, в свою очередь, начинает перекачивать воду, которая циркулирует по контуру между двумя теплообменниками: нагревается от газовой горелки, а затем перемещается в змеевик БКН.

Проще говоря, оба устройства выполняют свои функции: котел прекращает нагрев и начинает нагревать воду для ГВС, а котел пытается нагреть содержимое своего «Накопителя»

Проблема возникает именно из-за несоответствия температурных параметров. Предположим, что изначально температура наполнения котла + 15˚С, а рекомендуемая температура нагрева воды в котле + 60˚С — автоматический ограничитель уже не позволяет.

Разница между двумя заданными параметрами 45 ° значительна, поэтому теплообмен в котле достаточно интенсивный. Но температура начинает повышаться, и когда она достигает + 40˚С, разница уже намного меньше — всего 20˚. Соответственно замедляется теплообмен.

Не забывайте, что вода продолжает циркулировать между двумя устройствами. На газовую горелку котла начинает поступать не 15-градусный теплоноситель из системы холодного водоснабжения, как рекомендует производитель, а 40-, а затем и 50-градусный теплоноситель из котла.

В результате температура жидкости мгновенно взлетает до + 60˚С, срабатывает датчик, выключается горелка, так как запрограммирована на безопасные для потребителей параметры.

В котле вода начинает остывать — датчик снова включается, и процесс циркуляции возобновляется. И так постоянно. Это приводит к тому, что вода в бойлере не достигает желаемой температуры, но остается недостаточно горячей, что не подходит для использования в ГВС.

Процесс взаимодействия двух агрегатов мог иметь место, если горелка котла нагревала теплоноситель до + 80˚C, но это запрещено инструкцией для защиты пользователей от ожогов.

Еще одна причина не использовать БКН и контур ГВС газового котла на паре — невозможность нагрева воды в котле до температуры выше + 60˚С. Это связано с санитарными нормами.

Примерно раз в неделю аппарат заполняют горячей водой с температурой около 70-75 ° C, чтобы бактерии легионеллы, колонии которых напоминают слизь, не размножались в резервуаре.Большое количество бактерий в воде приводит к развитию аллергии и других заболеваний

Можно сделать вывод, что сразу по двум, но существенным причинам схема совмещения газового котла и БКН через контур горячего водоснабжения признана неэффективной и небезопасной. Если у вас уже есть двухконтурный котел, просто используйте его по прямому назначению: один контур используйте для системы отопления, второй — для ГВС.

БКН взаимодействие с отопительным контуром

Второй вариант — это взаимодействие БКН с отопительным контуром.Техническое решение отлично работает, если мощности газового котла не хватает, и это единственный действенный способ подключения БКН к 2-хконтурному котлу.

Не трогаем контур ГВС, а используем только ответвление, отвечающее за отопление — то есть идущее на радиаторы и систему «теплый пол». Трубу, ведущую к котлу, необходимо подключить сразу под котлом, после крана

.

При электронном управлении нужно настроить котел на нагрев воды до + 70 ° С — именно такой теплоноситель поступит в котел, где и будет происходить дальнейшая регулировка температуры.Расположенный в котле термостат включит насос при понижении температуры, а при достижении необходимого значения выключит.

При механическом управлении газовым котлом все происходит иначе. Второй термостат — котел подключается к термостату котла, и тогда первое устройство может управляться вторым. Например, если на втором выставить температуру + 80 ° C, то первому, рабочему, потребуется нагревать воду до + 80 ° C, независимо от того, какая температура на нем выставлена.

Когда вода в бойлере нагревается до заданной температуры, второй термостат разрывает цепь, а первый, расположенный на бойлере, снова становится «ведущим». Если в этот момент выставить температуру + 40 ° C, то она упадет до 40.

Как сделать обвязку без ошибок?

Для того, чтобы оба агрегата — и газовый котел, и БКН — работали безупречно и на протяжении всего срока службы, важно правильно выполнить обвязку, то есть выставить группу безопасности и другие предметы.

Галерея изображений

Фото из

Аккумулятор необходим для того, чтобы котел не страдал от теплового расширения воды в момент, когда она достигает пика нагрева. Баки для систем отопления и горячего водоснабжения бывают разные — учтите это при покупке

Устанавливается сразу на выходе для обеспечения полного слива воды из теплообменника для проведения профилактических или ремонтных работ.

При первом запуске агрегата воздух удаляется из системы с помощью вентиляционного отверстия.В дальнейшем кран пригодится для ввода котла в работу после простоя

Главное достоинство циркуляционного насоса — это немедленная подача подогретой хозяйственной воды к потребителю в краны — ждать не нужно. для нагрева

Расширительный бак котла

Вентиляционное отверстие для удаления воздушных карманов

Циркуляционный насос горячей воды

При установке фильтра грубой очистки обязательно проверьте его расположение — на корпусе есть стрелка, указывающая направление движения воды.

Такой фильтр нельзя устанавливать вертикально, так как в результате крупные частицы скапливаются в трубе, а не в самом фильтре. Чистку можно проводить только смывом под давлением — так можно испачкать всю котельную.

Расширительный бак нужно устанавливать не отдельно, а между котлом и обратным клапаном, иначе он будет бесполезен и не будет выполнять свои функции.

Выводы и полезное видео по теме

Как сделать обвязку для 1-хконтурного котла с БКН:

О нюансах подключения бойлера косвенного нагрева:

Практическое подключение газового котла к БКН:

Рекомендуем привлекать специалистов к установке и подключению котла, чтобы в будущем не столкнуться с проблемами отопления или ГВС только из-за неправильной прокладки трубопроводов или отсутствия важных элементов в системе.Не забывайте про инструкции производителя, в которых часто указываются нюансы работы агрегата с тем или иным устройством.

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным. Жидкость остается там до тех пор, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены. . Плинтусная система отопления с помощью бойлера — один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP). Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр. Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам кодекса и подрядчикам, и они не встречают большого сопротивления.Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления. Для этого есть много веских причин, например:

1. Котлы по своей конструкции вырабатывают очень горячую воду. Бытовые водонагреватели делают воду умеренной температуры по своей конструкции. Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требует дорогостоящего смесительного клапана или специальных регуляторов для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды. Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель обычно стоит на меньше, чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность из-за тепла, хранящегося в баке. Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу , а не в дорогой дымоход.

Radiantec_Closed_Radiant_Heating_System_Installation_Manual
.
