подключение и монтаж на стену.

В современном доме или квартире невозможно обойтись наличием только одной электрической розетки.
Компьютеры, телефоны и модемы, требуют совершенно иных элементов для подключения электронного высокоскоростного сигнала. Одним из элементов подобной арматуры, которая может понадобиться при объединении нескольких компьютеров в одну сеть, является розетка rj45. Как подключить это устройство будет подробно описано ниже.

Содержание

• 1 Для чего нужна розетка rj45
• 2 Разновидности розетки rj45
• 3 Распайка компьютерной розетки
• 4 Подключение розетки к кабелю
• 5 Монтаж розетки на стену

Для чего нужна розетка rj45

Этот элемент арматуры предназначен для передачи компьютерного сигнала от одного системного блока к другому. Одним из наиболее часто устанавливаемых устройств, является розетка комбинированная компьютерная — тв. Удобство использования этого элемента достигается за счёт установки в одном корпусе еще и телефонного разъёма rj11. Такое устройство позволяет не только подключить компьютер к домашней сети, но и осуществить соединение стационарного телефона с сетью.

Прежде чем узнать, как подключить такое устройство, необходимо разобраться в том, какие существуют модели компьютерной арматуры.

Разновидности розетки rj45

Розетка компьютерная rj45 может быть накладного типа и для установки с помощью внутреннего монтажа. Если планируется устанавливать внутреннюю модель, то потребуется осуществить штробление стен.

Чтобы установить наружную компьютерную розетку, делать отверстия в стене не потребуется, но расположенный кабель-канал вдоль стены будет значительно портить весь интерьер комнаты. Наружный способ больше подходит в том случае, когда требуется установить большое количество компьютеров объединённых в одну сеть. При необходимости добавить ещё один компьютер в систему, не составит большого труда. Достаточно будет подключить участок кабеля к крайнему устройству.

Комбинированные розетки с rj11 внешнего исполнения также востребованы для подключения компьютеров в офисе.
Подключение совместно с компьютером и телефонного аппарата, позволяет рационально использовать пространство на рабочем столе и, при неоходимости, легко отключить устройство от сети.
Розетки для подключения компьютера могут быть одинарными и двойными.

Если требуется подключение более одного компьютера к сети на одном рабочем месте, то двойная модель позволит полностью отказаться от различных приспособлений, которые применяются для увеличения количество портов.

Распайка компьютерной розетки

Правильный монтаж, вне зависимости от модели устанавливаемого элемента, позволит безопасно использовать дорогостоящее компьютерное оборудование. Если подключение компьютерной розетки будет осуществлено с нарушениями, то чувствительное микропроцессорное оборудование может быть выведено из строя. Передача сигнала от одной розетки, к другой осуществляется с помощью кабеля «витая пара».
Такое соединение позволяет передавать высокоскоростной сигнал, на расстояние до 100 метров, без потери качества.
Кабель для подключения этого устройства содержит 4 пары цветных проводов, что значительно облегчает правильную установку. Распиновка разъёма зависит от стандарта подключения устройства.

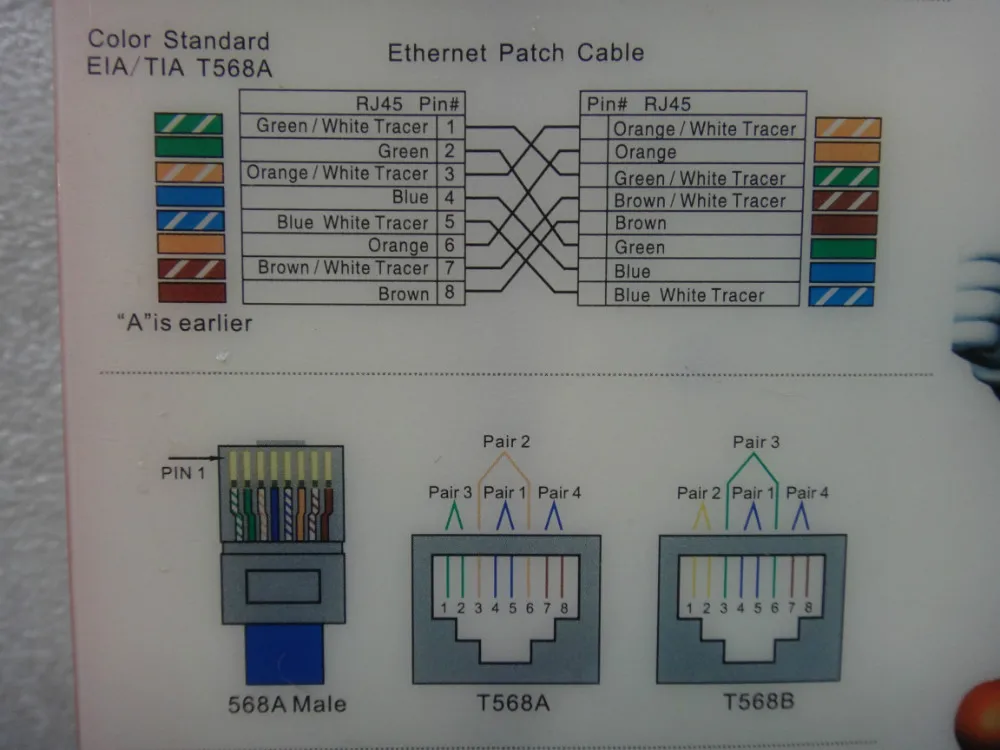

Разъём Т568А имеет следующую распиновку:
1 контакт — бело-зелёный.
2 — зелёный.
3 — бело-оранжевый.
4 — синий.
5 — бело-синий.
6 — оранжевый.
7 — бело-коричневый.
8 — коричневый.

Если используется стандарт Т568В (используется чаще), то распайка следующая:
1 контакт — бело-оранжевый провод.
2 контакт — оранжевый.
3 — бело-зелёный.
4 — синий.
5 — бело-синий.
6 — зелёный.
7 — бело-коричневый.
8 — коричневый.

Эти варианты распиновки, являются взаимозаменяемыми и совершенно идентичны по качеству передачи сигнала.

Подключение розетки к кабелю

При подключении, компьютерная розетка должна быть соединена с кабелем таким образом, чтобы было полностью исключено непроизвольное выпадение проводника из зажимного контакта. Для этого следует правильно соединить устройство с высокоскоростным кабелем. Подключение осуществляется с применением специальной вилки. Вилку следует использовать необходимого размера, толщина жала инструмента не должна превышать диаметр провода.

Установка кабеля осуществляется в такой последовательности:

• Каждую витую пару необходимо слегка распустить.
• Провода заводятся в крепление согласно распиновке.
• С помощью вилки каждый провод вдавливается внутрь зажима.

Некоторые монтажники с целью экономии вместо специальной вилки используют шлицевую отвертку соответствующего размера. Но этот способ кустарный, иногда приводящий к обрыву провода или ослаблению контактов зажимов. Хотя тоже имеет место жить.

При подключении кабеля не требуется осуществлять зачистку проводов. Ножи, которые встроены в зажим разъёма, надёжно прорезают изолирующую оболочку.

Монтаж розетки на стену

Компьютерную розетку можно установить как скрытым, так и наружным способом. Как установить этот элемент, зависит от личных предпочтений и целесообразности использования той или иной модели такого устройства.
Если устанавливаем устройство в комнате, которая предназначена для размещения большого количества компьютеров, то наиболее подходящим вариантом, будет использование внешнего устройства. Для осуществления крепления такого элемента, необходимо установить кабель в разъём, затем с помощью двух дюбелей выполняется крепление внутренней части розетки к стене. Следующим, завершающим этапом, будет установка декоративной части компьютерной розетки.

Для установки внутренней конструкции потребуется потратить значительно большее количество времени.
Подключается такое устройство к кабелю вышеописанным способом, но сам монтаж этого элемента к стене производится совершенно иначе. Установка внутренней модели производится в такой последовательности:

• В стене перфоратором с коронной насадкой делается вырез, внутренняя часть которого убирается затем с помощью зубила и молотка.
• К стене делается штроба от одной компьютерной розетки к другой. Если происходит подключение высокоскоростного интернет-соединения или телефонного кабеля для разъёма rj11, то потребуется вести штробу к коммуникационной распределительной коробке.
• В сделанное отверстие, устанавливается подрозетник и фиксируется с помощью гипсового раствора.
• Подводится по штробе кабель для подключения компьютера, выводится в установочную коробку и подключается к розетке.
• Розетка устанавливается в установочную коробку, и с помощью винтов надёжно фиксируется.
• Устанавливается декоративная пластмассовая накладка.

Несмотря на более сложный вариант установки скрытой компьютерной розетки, использование такого способа монтажа, позволяет значительно повысить эстетические качества такого соединения.
Как подключить компьютерную rj45, подробно описано в данной статье. Если осуществить монтаж по всем правилам, то розетка прослужит долгое время, без каких-либо нарушений в работе, а сетевая игра, будет возможна даже в том случае, если второй компьютер находится в другой комнате.

монтаж, схема распиновки разъема RJ45 и подключение интернет-кабеля

Современное общество сложно представить без интернета. На первый взгляд может показаться, что создание точки доступа к сети не является серьезной проблемой и достаточно установить роутер, устройство, способное обеспечить надежное соединение Wi — Fi. Однако для его подключения необходимо сначала установить ethernet розетку.

• Виды розеток
• Прокладка кабеля
• Установка розетки
  • Распиновка кабеля RJ45
  • Проверка проводки
  • Монтаж клемника

Виды розеток

Все розетки для интернет-кабеля оснащены разъемом RJ 45. Он соответствует международному стандарту для подключения компьютеров к сетевым коммутаторам с помощью восьмижильного экранированного кабеля. Этот провод также часто называют витой парой, так как он содержит четыре пары переплетенных проводников. Специалистами используется следующая классификация устройств:

• По числу разъемов — их может быть от 1 до 8. Кроме этого можно встретить и комбинированные розетки, которые оснащаются не только разъемом RJ 45, но и другими типами интерфейсов, например, HDMI или USB.
• В зависимости от скорости передачи информации — основными являются три категории, позволяющие передавать данные со скоростью 100 Мбит/с, 1000 Мбит/с и 10 Гбит/с.
• По типу крепления — деление аналогично обычным розеткам, которые могут быть внутренними и накладными.

Если необходимо выполнить монтаж интернет-розетки скрытого типа, то потребуется предварительно установить защитный стакан из пластика для крепления клемника. Внешние устройства крепятся непосредственно к поверхности стены.

Прокладка кабеля

Перед тем как провести установку розетки, необходимо проложить витую пару. Если прокладка осуществляется в новом здании, то серьезных проблем возникнуть не должно: витая пара помещается в короб или гофрированную трубку вместе с остальными коммуникациями. Здесь необходимо помнить лишь о том, что размер канала должен быть примерно на 25% больше в сравнении с суммой диаметров всех проводников.

Если же прокладка интернет-кабеля выполняется во время ремонта в уже используемом помещении, то крайне важно найти все имеющиеся коммуникации, чтобы не повредить их. Для обнаружения в стене проводки, придется воспользоваться специальным прибором. Кроме этого, необходимо придерживаться одного правила проведения строительных работ — все желоба и каналы должны быть сделаны под прямым углом.

Место монтажа розетки следует наметить заранее и сделать полость. Если в канале планируется прокладывать только витую пару, то его глубина должна составлять от 30 до 35 ммм, а ширина около 25 мм. Чаще всего устройства с разъемом RJ 45 устанавливаются на высоте 150−1200 мм от пола. В жилом помещении вполне достаточно установить одну или максимум две розетки, а в офисах они монтируются около каждого рабочего места.

Установка розетки

Все работы необходимо выполнять в несколько этапов. Они не являются сложными, но последовательность действия знать следует.

Распиновка кабеля RJ45

Говоря о том, как подключить интернет-розетку, сначала необходимо познакомиться со схемой распиновки разъема. Всего их существует два типа:

• Прямая — применяется для соединения конечного устройства с роутером.
• Перекрестная — необходима для подключения аналогичных девайсов между собой, например, двух ПК.

При прямом подключении все цвета проводников на каждом разъеме должны совпадать. Если реализуется перекрестная схема, то необходимо поменять местами оранжевый и зеленый провода. Выбрав способ подключения, от плоскости стены следует оставить 100−150 мм кабеля, а остаток отрезать. Чаще всего в витой паре находится нить, с помощью которой можно легко высвободить все проводники. Также для этого можно использовать простой нож или режущую кромку, которая находится на обжимных клещах.

На следующем этапе необходимо распрямить все разноцветные проводки и вставить их в соответствующие разъемы клемника. При закручивании фиксирующих винтов, необходимо убедиться, что провода находятся на своих местах и не покинули их. После всех этих манипуляций остается лишь с помощью отвертки утопить прижимные клеммы так, чтобы они прорезали изоляционный слой проводков.

Проверка проводки

Чтобы в будущем подключенное оборудование нормально функционировало, необходимо выполнить проверку соединения. Для этого предстоит воспользоваться обычным электрическим тестером. Сначала необходимо уложить второй конец интернет-кабеля в клемник и подключить к нему патч-корд. Переключив тестер в режим звукового оповещения, проверяется наличие сигнала в каждом проводнике витой пары.

Для решения этой задачи также можно использовать специальный кабель-тестер и дополнительный патч-корд. После выполнения всех необходимых подключений, тестер выдаст звуковое и световое оповещение о наличии либо отсутствии сигнала в каждом проводнике. Однако в домашних условиях чаще всего используется первый вариант, как более практичный.

Монтаж клемника

Если сигнал проходит, можно переходить к финальному этапу установки розетки. Остатки кабеля следует аккуратно убрать и установить клемник в гнездо, затянув его фиксирующими винтами к предварительно установленному пластиковому стакану. Также важно проверить, чтобы он плотно сидел в гнезде, а провода не торчали и не были пережаты.

После выполнения всех этих манипуляций стоит еще раз проверить наличие сигнала, подключив к клемнику любое устройство, например, ноутбук. Если соединение с интернетом отсутствует, придется снова вернуться к этапу распиновки кабеля. Зачастую причиной появившихся проблем оказывается выпавший из установочного гнезда проводник. Последним действием станет установка накладки — ее достаточно просто приложить к гнезду и надавить до появления характерного щелчка. Выполнив затем подключение кабеля к интернет-розетке, можно выходить в сеть.

Что такое разъем RJ45? Распиновка и типы (экранированный, 10-контактный)

Использование RJ45 — эффективный способ обеспечить высокоскоростной доступ в Интернет на вашем ноутбуке и компьютерах. Хотя вы можете использовать соединение Wi-Fi на ноутбуке, это может не дать вам более высокой скорости. Кроме того, беспроводные соединения более уязвимы для сбоев подключения.

Следовательно, проводные сетевые подключения, такие как локальная сеть (LAN), являются гораздо лучшим способом доступа в Интернет. В этой статье будут рассмотрены все подробности о RJ45 и некоторые часто задаваемые вопросы, связанные с ним.

Содержание

1. Что означает RJ в RJ45?
2. Что такое разъем RJ45?
3. Распиновка разъема RJ45
4. Различные типы разъемов RJ45
5. Инструменты для обжима RJ45
6. Являются ли разъемы RJ45 и CAT6 одинаковыми?
7. Кабели RJ45 используются только для соединений Ethernet?

Что означает RJ в RJ45?

«RJ» в RJ45 означает зарегистрированный разъем. Стандарт RJ широко используется для Ethernet на маршрутизаторах WiFi, модемах и т. д. Он даже используется в качестве интерфейса подключения для передачи голоса и данных. «45» после RJ обозначает количество стандартов интерфейса в кабеле.

Что означает 45 в RJ45?

4 в «RJ45» означает, что он имеет 4 пары кабелей. А для уменьшения емкости, образованной близко расположенными кабелями, в кабеле предусмотрено 5 витков на дюйм. Отсюда и номер 45 в «RJ45».

Что такое разъем RJ45?

Разъем RJ45

Это пластиковая заглушка, которая надевается на один конец кабеля Ethernet. Он имеет 8 маленьких штифтов внутри, чтобы соединить 8 кусков провода. Он поставляется с портом блокировки, который обеспечивает фиксированное соединение с портом на вашем ноутбуке или компьютере. Таким образом, предотвращается случайное отсоединение кабеля Ethernet от порта.

Чтобы отсоединить кабель Ethernet от порта ноутбука/компьютера, необходимо сначала нажать на фиксатор разъема, а затем вытащить его за пределы порта.

Разъемы RJ45 относятся к категории модульных разъемов. В нем используются модульные разъемы и 50-контактные миниатюрные разъемы. Эти разъемы были изобретены лабораториями Bell Labs в 1973 году и впервые использовались в Соединенных Штатах для универсального кода заказа услуг (USOC).

Чтобы узнать о кабеле RJ45, прочитайте эту статью: Что такое кабель RJ45?

Схема контактов разъема RJ45

Разъем RJ45 подключается с помощью кабеля RJ45 (кабель Ethernet). В зависимости от стандарта кабеля RJ45 это может быть T568A или T568B.

RJ45 T-568A Распиновка

RJ-45 Распиновка разъема T568A

Как показано на рисунке выше, T-568A состоит из 8 проводов. Порядок подключения: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.

RJ T-568B распиновка

Распиновка разъема RJ-45 T568B

T-568B также состоит из 8 проводов. Но порядок проводки: Бело-Оранжевый, Оранжевый, Бело-Зеленый, Синий, Бело-Синий, Зеленый, Бело-Коричневый, Коричневый.

См. также: 9 основных различий между RJ45 и RJ11 – RJ11 и RJ45

Различные типы разъемов RJ45

Различные типы разъемов RJ45

В зависимости от области применения на рынке доступны различные типы разъемов RJ45. Они перечислены ниже:

Стандартные разъемы RJ45

Стандартный разъем RJ45

Это обычно используемые разъемы 8P8C (8-контактное 8-соединение) RJ45. Это разъем неэкранированного типа.

Экранированные разъемы RJ45

Экранированные разъемы RJ45

Их также называют разъемами RJ48. Они относятся к категории экранированных разъемов и состоят из внутреннего экрана и экранированных проводов.

Ищете адаптеры Ethernet? 7 лучших адаптеров USB-Ethernet в 2023 году (USB-C, 3.0, 2.0)

Прочные разъемы RJ45

Прочные разъемы RJ45

Это высоконадежные соединения, поскольку они обеспечивают защиту подключенных устройств. Таким образом, они сокращенно называются разъемами Hi-Rel.

10-контактный разъем RJ45

10-контактный разъем RJ45

Эти разъемы используются в приложениях последовательной линии.

Миниатюрные разъемы RJ45

Миниатюрные разъемы RJ45

Эти разъемы представляют собой уменьшенную версию стандартных разъемов RJ45.

Инструменты для обжима RJ45

Обжимной инструмент

Витая пара крепится к разъему с помощью обжимного инструмента. Это создает идеальное соединение, на которое не влияют другие электрические соединения или влажность. Этот инструмент прижимает разъем к проводам с большим усилием таким образом, что провода плотно прилегают к разъему.

Обжимной инструмент очень легко соединяет кабели Ethernet со штекерными разъемами. Тот же инструмент можно использовать для обрезки проводов, снятия изоляции и сгибания проводов. В соответствии с требованиями на рынке доступны различные инструменты. Некоторые из них

• Ручные обжимные инструменты
• Электрический обжимной инструмент
• Гидравлический обжимной инструмент и т. д.

RJ45 и CAT6 — это одно и то же?

RJ45 — это стандарт интерфейса (используется для разъема), а CAT6 — это модель шестой категории кабелей с витой парой. Следовательно, RJ45 и CAT6 — это не одно и то же.

Иногда кабели, используемые для разъемов Ethernet, называются кабелями RJ45. Но стандарт RJ45 не имеет никакого отношения к кабелю. Это стандарт для коннекторов. Кабели, используемые с разъемами RJ45, обозначаются как кабели RJ45 для простоты понимания.

Кабели RJ45 используются только для соединений Ethernet?

Кабели RJ45 чаще всего используются в соединениях Ethernet. Но у него есть несколько других приложений, таких как:

• Системы автоматизации
• Системы управления технологическими процессами
• Изготовление и сборка промышленных роботов-манипуляторов
• Системы измерения
• Контроль качества
• Устройства передачи голоса по Интернет-протоколу (VOIP)
• Устройства Интернета вещей (IoT)

Категории ИС и КОМПОНЕНТЫ, Порты/USB

RJ45 8-контактный разъем, разводка контактов, технические характеристики и способ использования

28 февраля 2018 — 0 комментариев

8-контактный разъем RJ45
Распиновка 8-контактного разъема RJ45

Обозначение контактов

№:	Номер контакта	Пара	Цвет провода
1	1	Пара 1	Белый с оранжевым
2	8	Коричневый с белым
3	2	Пара 2	Оранжевый с белым
4	7	Белый с коричневым
5	3	Пара 3	Белый с зеленым
6	6	Зеленый с белым
7	4	Пара 4	Синий с белым
8	5	Белый с синим

Характеристики разъема RJ45

• Разъем 8P8C RJ-45 (8-контактный разъем)
• Гнездо для монтажа на печатной плате со сквозным отверстием
• Совместим со всеми кабелями CAT и UDP



Сопутствующие материалы

Кабели CAT, модули USART, преобразователи RS232 в TTL, модули RJ45 45 Прорыв MagJack, плата приемопередатчика



Где использовать разъемы RJ45

RJ45 — это тип протокола связи, который используется для Ethernet и других видов связи на большие расстояния. В этом типе связи данные передаются между двумя электронными устройствами, такими как микроконтроллеры или микропроцессоры, на очень большое расстояние без потери данных. Обычно для передачи этих данных используются протоколы связи, такие как SPI, USART, IIC. Эти два устройства связаны с помощью кабеля, такого как кабели CAT. Кабели CAT подключаются к цепи через этот разъем RJ45. Эти разъемы поддерживают любой тип кабеля Ethernet, например USP, CAT5e, CAT6 и т. д.

Существует также много разъемов RJ45 типа , но все они выполняют одну и ту же функцию, кроме внешнего вида и качества сборки. Поэтому, если вы ищете разъем для связи по протоколу RJ45, этот разъем может быть для вас правильным выбором.



Как использовать разъем RJ45

Разъем RJ45 имеет 8 контактов, как показано выше. Очень важно выбрать соответствующие контакты для ваших данных и заземления, чтобы протокол RJ45 работал эффективно. Основное преимущество использования связи RJ45 заключается в том, что они подключаются с помощью кабелей CAT.
