Ремонт циркуляционного насоса для отопления, как разобрать агрегат своими руками, неисправности

Насосы для циркуляции воды в контуре системы отопления долговечны и практически не подвержены поломкам. Если все же возникнет неисправность, выполнить ремонт оборудования можно своими руками. Техника имеет простую конструкцию, комплекты деталей для нее широко представлены в продаже. Облегчает ситуацию тот факт, что практически каждый циркуляционный насос, независимо от модели и производителя, подвержен одним и тем же типам поломок.

Особенности применения

Насосы используются в системах обогрева домов для того, чтобы обеспечить принудительное движение теплоносителя по контуру. Это позволяет отапливать помещения большой площади, когда трубы настолько длинные, что естественное течение жидкости затрудняется.

Иногда вода движется так медленно, что успевает остыть, прежде чем попасть в котел с целью повторного нагрева. Специально для решения таких проблем и разработан циркуляционный насос.

Рекомендации пользователю

Чтобы избежать поломок, необходимо придерживаться следующих правил:

• не включать оборудование вхолостую, когда теплоносителя в контуре системы нет;
• не пользоваться насосом при нулевой подаче;
• не допускать чрезмерно низкой или высокой подачи жидкости;
• нагревать теплоноситель в контуре системы до температуры не больше 65С, иначе соли будут выпадать в осадок. Еще лучше – наполнять котел и контур умягченной водой;
• избегать длительных простоев насоса, и даже в летний сезон нужно включать его на 10-15 минут хотя бы раз в месяц, чтобы избежать блокирования вала в результате окисления;
• промывать систему отопления перед началом использования;
• следить за качеством электроснабжения: в сети возможны неисправности, включая скачки напряжения.

Различия неисправностей у «сухих» и «мокрых» насосов

«Сухие» насосы, ротор которых не взаимодействует с водой, страдают общей для всех моделей проблемой – повреждением уплотнительных колец.

Это приводит к нарушению герметичности рабочей части ротора, и жидкость попадает в мотор. Тогда ремонт агрегата своими руками становится невозможен, поскольку из-за короткого замыкания выйдут из строя практически все его электрические элементы.

Причиной разрушения уплотнительных колец становятся взвеси в теплоносителе и различные частицы в воздухе, окружающем котел и насос. Также кольца могут повредиться естественным износом: их максимальный срок службы составляет 2-3 года.

«Мокрые» насосы более удобны в обслуживании — они сконструированы по модульному принципу. Однако это оборудование быстро портится из-за запуска при нулевой подаче или отсутствия теплоносителя в системе.

«Сухие» насосы более выносливы, они могут перенести такие нагрузки, хотя и быстрее изнашиваются в нестандартных ситуациях.

Диагностика и предупреждение поломок

Определить, требуется ли ремонт циркуляционного насоса, можно по ряду признаков. Проще всего включить оборудование и проверить, шумит ли оно.

Иногда посторонние звуки сопровождаются ощутимой вибрацией. Рекомендуется удостовериться в том, что двигатель насоса не перегревается.

Проверьте, соответствует ли сила напора воды в трубе параметрам в техническом паспорте устройства. Особенности циркуляции теплоносителя не зависят от того, какими характеристиками обладает котел отопления, и полностью определяются эксплуатационными свойствами насоса.

Визуально осмотрите корпус насосного устройства, чтобы убедиться в отсутствии течей. Самым уязвимым местом считается сочленение трубы с агрегатом. Проверьте состояние прокладок и крепление болтов, а также наличие на резьбовых фланцах смазки.

Особое внимание уделите электрическому контуру: проконтролируйте фиксацию проводов, избавьтесь от влаги в электропроводке и, если нужно, прикрепите к соответствующей клемме заземление корпуса.

Механические повреждения

Хотя при поломках циркуляционного насоса необходимо обращаться в специализированный сервис, некоторые неисправности можно устранить своими руками. Например, если оборудование при работе шумит и вибрирует, значит, изношен один из подшипников. Заменить его можно самостоятельно: эти детали продаются в любом городе, а узнать необходимые типоразмеры детали можно, заглянув в технический паспорт агрегата.

Если резкий шум слышен при включении устройства, это говорит о наличии воздуха в проточной части трубопровода. Если уровень теплоносителя при этом минимальный, насосу может быть причинен вред, особенно если агрегат оснащен «мокрым» ротором. Решение проблемы – выпустить воздух из контура отопления и монтировать воздухоотводчик в самой высокой точке узла обвязки.

Иногда шум при включении сопровождается сильной вибрацией, что свидетельствует о низком давлении во всасывающем патрубке. В таком случае нужно просто увеличить силу давления на этом участке трубопровода.

Дополнительные варианты

Если ремонт не помог и напор остается слабым, значит, насос установлен неправильно, так что рабочее колесо вращается в обратном направлении. Также возможно, что циркуляционное кольцо имеет большое гидравлическое сопротивление. Тогда фильтр насоса надо почистить, а затем проверить диаметры трубопроводов и арматуры регулирования.

Давно используемый насос может включаться без шума и вибрации, но прекращать работу спустя некоторое время. Причина этого – наличие известковых отложений между «рубашкой» статора и ротором, которые образуются из-за повышенной жесткости воды. Лучший способ избавиться от неисправности – разобрать насос и прочистить все детали. Заодно осмотрите и водяной котел отопления: жидкость с высоким содержанием солей также могла повредить.

Нередко насос включается, но его вал не может вращаться. Это значит, что деталь заблокирована посторонним предметом или окислилась из-за длительного простоя. В первом случае достаточно демонтировать блок электродвигателя циркуляционного насоса и извлечь предмет. Во втором все тоже просто: чтобы выполнить ремонт, колесо нужно провернуть рукой или отверткой.

Помните: перед снятием двигателя надо отключить мотор от питания и слить воду из агрегата.

Решение проблем с электропитанием

Есть еще одна причина, по которой вал насоса не вращается – нарушения в электрической цепи. В такой ситуации требуется проверить напряжение питания, которое должно соответствовать паспортным данным, наличие всех фаз и правильность подключения клемм.

Проверка фаз нужна и для устранения такой неполадки, как срабатывание внешней защиты электродвигателя сразу же после запуска агрегата. Иногда причиной блокировки является отсутствие заземления фазы. Если нет, то рекомендуется осмотреть контакты предохранителя: возможно, они загрязнены или открыты.

Благодаря тому, что насосы сконструированы по модульному принципу, неисправные детали электрического контура можно с легкостью заменить. Необходимые характеристики комплектующих указаны в техническом паспорте устройства.

Ремонт водяного насоса своими руками.

Водяной насос центробежного типа Wilo в системе отопления частного дома обеспечивает принудительное движение теплоносителя. Вило относится к бытовым циркуляционным насосам отопления, отличается компактными размерами, высокой производительностью и надежностью.

Устройство нуждается в минимальном обслуживании и редко выходит из строя. Если же поломка случилась, то ремонт водяного насоса своими руками произвести не сложно.

Содержание статьи

• Порядок разборки
• Насос не запускается
• Не качает теплоноситель
• Работает с низкой мощностью
• Сильно шумит, вибрирует и греется

Прежде чем приступить к рассмотрению особенностей ремонта этого типа насосов советуем прочитать обзорную статью о насосах для отопления.

Перед разборкой насоса отопления Wilo или его аналогов необходимо четко определить характеристики неисправности. Как правило, владельцы сталкиваются со следующими проблемами:
   агрегат не запускается;
   насос не качает теплоноситель, но при этом включается;
   помпа работает с пониженной мощностью;
   при работе слышен нехарактерный шум;
   насос шумит, вибрирует и/или нагревается.

При всех этих неисправностях ремонт водяных насосов требует разборки агрегата с последующей заменой вышедших из строя деталей.

Внимание! Водяные насосы Wilo на гарантии разбирать самостоятельно нельзя! При действующем сроке гарантийного обслуживания необходимо обратиться в сервисный центр.

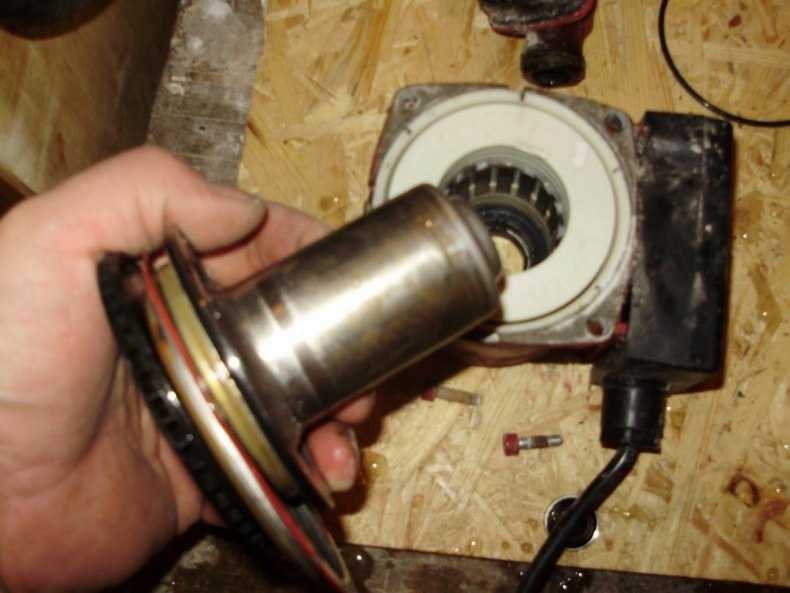

Если вы решили произвести ремонт водяного насоса своими руками, то необходимо демонтировать устройство из сети отопления, предварительно отключив его от электропитания. Подача воды к насосу должна быть перекрыта боковыми вентилями. Остатки воды из помпы сливаются. Агрегат демонтируется при помощи 6-гранной отвертки.

Как и большинство отопительных водяных насосов европейского и российского производства Вило имеет модульную конструкцию. Для его разборки необходимо поочередно раскрутить все винтовые крепления. Первым аккуратно снимается корпус, а затем извлекаются все узлы агрегата.

Насос не запускается

Причин, по которым водяной насос отопительной системы не запускается несколько:

1. Низкое напряжение в электросети. Диагностировать низкое напряжение очень просто: нестабильно работают другие электроприборы, мерцает свет. Для устранения низкого напряжения следует постоянно использовать стабилизатор напряжения.

2. Известковые отложения на внутренних узлах. Водяной насос для отопления, ремонт которого при наличии отложений подразумевает разборку ротора и очистку всех его частей, может прослужить еще очень долго. Для очистки отложений можно использовать мягкую щетку или ткань.

3. Попадание мусора и инородных предметов. Агрегат заклинивает по причине засора. В закрытых системах отопления такая проблема встречается очень редко. Обычно заклинивание происходит после длительной работы неисправного насоса, когда причиной заклинивания становятся части разрушенной детали. Решение проблемы — извлечение инородного предмета, очистка внутреннего пространства от мусора.

4. Повреждение предохранителя. При сгоревшем предохранителе система защиты не позволяет запустить агрегат. Необходимо заменить сгоревший предохранитель. Если это не помогло, то причина в обмотке двигателя. Самостоятельно устранить неполадку не получиться, лучше доверить ремонт опытному мастеру или сервисному центру.

5. Выход из строя электрики: конденсатора, кабеля электропитания. Причина выявляется путем замера сопротивления и визуального осмотра. Неисправную деталь следует поменять на новую.

Современные модификации центробежного насоса Wilo с электронными блоками управления могут не включаться при возникновении неисправности в блоке. Если перезагрузка оборудования не помогла, то необходима замена или ремонт системы электроники.

Насос не качает теплоноситель

Насос включается, двигатель запускается, но при этом теплоноситель не циркулирует по системе отопления. Причины такой неисправности и ремонт водяного насоса в этом случае могут быть следующими:

1. Закисание вала. Проблема встречается при неправильной эксплуатации насоса, когда при его остановке вода не сливается, а остается внутри устройства. Для устранения проблемы нужно разобрать агрегат и провернуть рабочее колесо вручную при помощи отвертки.

2. Присутствие воздуха в теплоносителе. При завоздушенности системы насос отопления не может перекачивать насыщенную воздухом воду — она вытесняется из корпуса устройства обратно. При устранении завоздушенности неисправность исчезает.

3. Неправильная регулировка отопительной системы. Убедитесь, что все краны и вентили установлены в правильном положении. При перекрытом доступе теплоноситель может просто не доходить до помпы.

Насос работает с низкой мощностью

Это самая распространенная причина, по которой приходится выполнять ремонт водяных насосов Wilo. Устройство качает воду в системе отопления, но при этом давление значительно ниже номинального. Это может быть вызвано различными факторами:

1. Повреждение трубопровода. При наличии протечек в системе отопления напор подаваемой к насосу воды резко падает и оборудование работает вхолостую. Ремонт заключается в восстановлении целостности трубопроводов отопительной системы.

2. Насос не подходит по мощности. Возможно, устройство изначально было подобрано неправильно. Со временем эксплуатационный ресурс помпы выработался, и мощность снизилась до критического уровня. Проблема решается только приобретением насоса с оптимальной мощностью.

3. Вращение крыльчатки в противоположную сторону. Если насос до этого разбирали, то возможно неправильно установили рабочее колесо. Для устранения проблемы нужно внимательно осмотреть колесо и установить его, следуя инструкции завода-изготовителя.

4. Высокая вязкость теплоносителя. При попадании мусора, замерзании, образовании накипи теплоноситель меняет свои свойства и становится вязким. Такую субстанцию насос перекачивает с большим трудом, вследствие чего уменьшается мощность.

Стоит отметить, что некоторые помпы могут выдавать низкую мощность при неправильном подключении. Монтаж водяного насоса лучше доверить профессионалам.

Насос сильно шумит, вибрирует, греется

Если насос сильно шумит

Оборудование работает нормально, но при этом издает нехарактерный шум. Причиной грохота внутри корпуса является инородный предмет. Агрегат необходимо остановить, отключить от сети, слить жидкость и разобрать. После извлечения постороннего предмета следует осмотреть все детали на предмет повреждения. Если все в порядке, то устройство собирается и эксплуатируется в обычном режиме.

Чрезмерный гудящий шум свидетельствует о наличии воздуха в отопительной системе. При этом насос может постепенно терять свою мощность. Ремонт водяного насоса заключается в стравливании воздуха. Для предотвращения завоздушенности рекомендуется оснастить систему автоматическим воздухоотводчиком.

Если насос вибрирует и греется

Вибрация устройства связана с износом подшипников. Они легко заменяются новыми из ремкомплекта. Перегрев оборудования возникает при интенсивной эксплуатации с повышенной нагрузкой. В этом случае может помочь внеплановое техобслуживание. Если после этого прибор продолжает нагреваться, то необходимо заменить его более мощным.

Выполнить ремонт водяных насосов Wilo совсем не сложно. Однако помните, что любую поломку гораздо проще предотвратить, чем ремонтировать. Правильно используйте водяной насос, регулярно проводите ТО и устройство бесперебойно прослужит вам долгие годы.

Вместе со статьей «Ремонт водяного насоса своими руками.» читают:

Самый простой способ ремонта водяного насоса RV

21 октября 2020 г. Джим

Самый простой способ отремонтировать водяной насос RV — заменить его точно такой же моделью. Следуйте этим простым шагам, чтобы заменить водяной насос RV. Купите тот же водяной насос, который вышел из строя, и проект займет всего несколько минут.

Самый простой способ заменить водяной насос на колесах — купить точно такую ​​же модель. Таким образом, все соединения будут одинаковыми. Вам нужно будет только отсоединить насос и отсоединить шланги и провода. Затем вы можете подключить водопроводные и электрические провода в тех же местах на сменном насосе. Наш водяной насос ShurFlo RV вышел из строя после почти 7 лет постоянного использования. Я купил точно такую ​​же модель и заменил ее в течение 15 минут.

Shurflo — самый распространенный водяной насос в большинстве жилых автофургонов. Первоначальным водяным насосом в нашем Arctic Fox 2010 года был классический насос Shurflo Revolution модели 4008-101-E65, который можно найти во многих жилых домах. Существует множество других водяных насосов, совместимых с Shurflo 4008. Некоторые могут предлагать более высокое давление воды или более длительную производительность. Многие из них являются более дешевыми подделками. Но чтобы гарантировать самый простой ремонт водяного насоса по самой доступной цене, я купил идентичный сменный насос.

Признаки того, что водяной насос вашего дома на колесах выходит из строя

Верным признаком неисправности водяного насоса вашего автодома будет утечка. Повреждение водой RV — это последнее, что вам нужно! Чтобы избежать утечки водяного насоса, ищите эти признаки того, что насос выходит из строя. Низкое давление воды – явный признак неисправности водяного насоса. Непостоянное давление — это другое.

Также важно отметить следующее. Ваш водяной насос продолжает работать долгое время, прежде чем создать достаточное давление для остановки? Насос работает без остановок, чтобы поддерживать давление во время принятия душа или открытия крана? А ваш насос продолжает работать какое-то время после отключения воды? Все это признаки неисправности водяного насоса RV.

Отказ последнего насоса может быть связан с электричеством

Я не проигнорировал признаки отказа водяного насоса. Вместо этого я заранее купил сменный насос. Таким образом, я был готов легко заменить водяной насос RV, когда он наконец вышел из строя. Мы начали слышать о многих симптомах отказа помпы, которые я описал выше. Потом в один прекрасный день он просто перестал работать. Я обнаружил, что предохранитель нашего насоса перегорел. Это еще одна причина всегда держать под рукой ассортимент автомобильных предохранителей!

После замены предохранителя он снова быстро перегорел, когда я снова включил насос. Я проверил сетчатый фильтр / фильтр водяного насоса на наличие мусора, чтобы убедиться, что линия подачи не заблокирована. Водяной насос работал слишком усердно. Пришло время заменить его.

Простые шаги для легкого ремонта водяного насоса

Самый простой способ отремонтировать сломанный насос — заменить его. Есть много доступных водяных насосов на 12 В. Тем не менее, есть также много доступных запчастей для водяных насосов RV, если вы решите пойти по пути ремонта своими руками. Для простоты и стоимости, я считаю, что замена является лучшим ремонтом. Вот простые шаги, которые я выполнил, чтобы заменить водяной насос.

Выключите насос и/или удалите предохранитель 12 В. Откройте кран, чтобы сбросить давление в сантехнике RV. Разложите полотенца вокруг рабочей зоны и подготовьте небольшой контейнер для сбора воды из отсоединенных шлангов.

Снимите винты с резиновой опоры, крепящей насос к полу.

Отсоедините провод постоянного тока от насоса. В зависимости от модели помпы может потребоваться обрезать провода и/или отсоединить разъемы. Обратите внимание на то, какой цвет провода куда подключен! Некоторые производители жилых автофургонов могут использовать цвета, отличные от стандартных черного и красного проводов, прикрепленных к новому насосу.

Сначала отсоедините шланг от выхода воды из насоса. Поместите полотенца или контейнер под соединение, чтобы поймать любую утечку. Слейте воду из трубы и шланга.

Отсоедините шланг со стороны подачи насоса. Наш насос был подключен непосредственно к водяному фильтру без соединения с накидной гайкой. Чтобы избежать снятия и повторного присоединения хомута для шланга, я держал фильтр и шланг неподвижно, вращая весь насос, чтобы отвинтить соединение.

Осмотрите и очистите водяной фильтр. Проверьте, нет ли каких-либо признаков влаги или повреждения водой вокруг места, где был установлен насос.

Нанесите герметизирующую ленту на резьбовые соединения водяного насоса.

Подсоедините линию подачи воды (или фильтр) к насосу. Затем присоедините другой шланг к выходному соединению.

Подсоедините провода постоянного тока 12 В к тем же проводам и/или разъемам, которые вы сняли. Если вам пришлось обрезать какие-либо провода, возможно, вам придется снова присоединить проводку с помощью стыковых соединителей (рекомендуется) или гаек для проводов. Не просто свяжите провода вместе вручную и заклейте их изолентой. Постоянное движение RV может ослабить слабые электрические соединения. Это может увеличить вероятность катастрофы.

Проверьте водяной насос перед тем, как прикрепить его к полу. Это сэкономит ваше время и силы, если вам нужно снова подсоединить какие-либо шланги. Включите насос и позвольте создать достаточное давление в линиях. Когда насос выключится, пропустите воду из каждого крана, пока из водопровода не выйдет весь воздух. Проверьте наличие перечисленных выше признаков неисправного насоса. Это может указывать на негерметичное соединение.

Осмотрите на наличие влаги и снова прикрепите крепление насоса к полу. Наслаждайтесь своим новым водяным насосом!

Есть вопросы?

См. все статьи по обслуживанию и ремонту жилых автофургонов или все сообщения о сантехнике для жилых автофургонов. И подпишитесь здесь, чтобы получать уведомления о новых публикациях.

Как отремонтировать водяной насос на стиральной машине Whirlpool с фронтальной загрузкой | Главная Руководства

Сесилия Харш

Когда вода не сливается из стиральной машины Whirlpool с фронтальной загрузкой, возможно, у вас возникла проблема внутри водяного насоса. Мелкие предметы могут перемещаться из бака для стирки через сливные отверстия, сливную линию бака для стирки и попадать в насос. Если чашка фильтра внутри насоса не улавливает предмет, он может попасть внутрь крыльчатки и вызвать заклинивание насоса. Очистка насоса и удаление любых предметов, мешающих крыльчатке, может отремонтировать водяной насос и вернуть стиральную машину Whirlpool в рабочее состояние.

1. Отключите стиральную машину Whirlpool с фронтальной загрузкой от электрической розетки.

2. Выверните три винта с головкой под звездообразный ключ вдоль нижней передней панели стиральной машины Whirlpool. Возьмите обе стороны нижней панели руками. Потяните панель вниз, одновременно оттягивая нижнюю часть панели от стиральной машины, чтобы открыть водяной насос.

3. Поверните ручку на передней части насоса влево, чтобы открыть крышку. Снимите крышку с корпуса насоса вместе с прикрепленным стаканом фильтра. Протрите чашку бумажным полотенцем.

4. Загляните внутрь корпуса насоса, чтобы убрать мусор, не захваченный чашкой фильтра. Вставьте смотровое зеркало в корпус, чтобы увидеть рабочее колесо внутри насоса. Ищите любой мусор, который мог заклинить крыльчатку и не дать ей вращаться. Снимите насос, если окажется, что крыльчатка застряла в предмете.

5. Поднимите крышку кожуха троса с правой стороны водяного насоса. Отсоедините жгут проводов от боковой части насоса. Большим пальцем нажмите на резиновый язычок в нижней передней части корпуса, где вы сняли крышку. Поднимите переднюю часть насоса. Протяните руку под левой и правой стороной насоса, чтобы нажать на резиновые защелки, чтобы освободить насос от пола стиральной машины Whirlpool.

6. Возьмитесь плоскогубцами за два конца каждого хомута, крепящего шланги к насосу. Сожмите концы хомутов вместе и наденьте хомуты на шланги. Вытяните впускной и выпускной шланги из портов на задней части насоса. Снять насос со стиралки.

7. Загляните в выпускное отверстие, чтобы увидеть заднюю часть крыльчатки на наличие препятствия. Попытайтесь стряхнуть препятствие с насоса. В качестве альтернативы, используйте плоскогубцы с тонкими губками, чтобы удалить любое препятствие из насоса.

8. Установите насос в стиральную машину Whirlpool с фронтальной загрузкой, выполнив действия по снятию в обратном порядке. Установите чашку фильтра в корпус насоса и поверните ручку по часовой стрелке.

9. Замена нижней и передней крышки на стиральной машине Whirlpool. Включите стиральную машину с фронтальной загрузкой обратно в розетку.
