Что такое реле

Реле — коммутационное устройство (КУ), соединяющее или разъединяющее цепь электрической или электронной схемы при изменении входных величин тока. Прежде чем мы перейдем к детальному рассмотрению того, что такое реле, как устроено, по какому принципу работает и где применяется, пожалуй, нужно узнать, когда это устройство впервые появилось и кто его изобретатель.

Вот таких типоразмеров может быть это устройство

Содержание статьи

1 История создания

2 Устройство и принцип работы реле

3 Основные характеристики КУ 4 Классификация и для чего нужно реле

5 Основные виды реле и их назначение

5.1 Электромагнитные реле

5.2 Реле переменного тока

5.3 Реле постоянного тока

5.4 Электронное реле

6 Обозначение реле на схеме

7 Ведущие производители реле

8 Где приобрести реле и их стоимость

9 Заключение

История создания

Первенство создания реле спорно. Некоторые утверждают, что впервые это устройство было сконструировано в 1830-1832 гг. русским ученым Шиллингом П. Л. и являлось основным элементом вызывающего механизма в разработанном им же варианте телеграфа.

Другие научные историки приписывают первенство изобретения известному физику Дж. Генри, который в 1835 г. разработал контактное реле во время усовершенствования созданного им в 1831 году телеграфного аппарата. Первый соленоид работал по принципу электромагнитной индукции и был некоммутационным устройством.

Первое реле Дж. Генри

Реле, в качестве самостоятельного устройства, впервые упоминается в патенте на телеграф, выданном Самуэлю Морозе.

Первое реле Морзе

Как видим, первой сферой применения этого коммутационного устройства был телеграф и только позднее с развитием техники он стал применяться в электрическом и электронном оборудовании.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.

При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.

Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.

У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.

Простейшая схема устройства электромагнитного соленоида

Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.

В видеоролике ниже разъясняется принцип действия электромагнитного КУ:

Основные характеристики КУ К основным характеристикам, на которые следует обратить внимание при выборе данного вида коммутационного устройства, относят:

чувствительность — срабатывание от подаваемого на обмотку тока определенной силы, достаточной для включения устройства;

сопротивление обмотки электромагнита;

напряжение (ток) срабатывания — минимально допустимое значение, достаточное для переключения контактов;

напряжение (ток) отпускания — значение параметра, при котором происходит отключение КУ;

время притягивания и отпускания якоря;

частота срабатывания с рабочей нагрузкой на контактах.

Классификация и для чего нужно реле

Поскольку реле являются высоконадежными коммутационными устройствами, то не удивительно, что они нашли широкое применение в самых различных областях человеческой деятельности. Они используются в промышленности для автоматизации рабочих процессов, а также в быту в самой различной технике, например в привычных всех холодильниках и стиральных машинах.

Разнообразие видов реле очень велико и каждый предназначен для выполнения определенной задачи

Реле имеют сложную классификацию и делятся на несколько групп:

По сфере применения:

управление электрическими и электронными системами;

защита систем;

автоматизация систем.

По принципу действия:

тепловые;

электромагнитные;

магнитолектические;

полупроводниковые;

индукционные.

По поступающему параметру, вызывающему срабатывание КУ:

от тока;

от напряжения;

от мощности;

от частоты.

По принципу воздействия на управляющую часть устройства:

контактные;

бесконтактные.

На фото (обведено красным) показано, где находится одно из реле в стиральной машине

В зависимости от вида и классификации реле применяются в бытовой технике, автомобилях, поездах, станках, вычислительной технике и т.д. Однако, чаще всего этот вид коммутирующего устройства используется для управления токами большой величины.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле — это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

подача тока на первое коммутационное устройство;

от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Обозначение реле на схеме

Чтобы отремонтировать или создать новое электрооборудование, мало знать как работает реле, нужно знать как оно выглядит на схемах. В приведенной ниже таблице показаны самые основные буквенно-графические обозначения КУ принятые в международном классификаторе.

Основные обозначения


Описание

Схематически обмотка соленоида выглядит как прямоугольник, от наибольших сторон которого отходят выводы питания электромагнита — А и А1. Также на схеме это коммутационное устройство может обозначаться буквой К.

Контакты КУ на схеме изображаются точно так же как и контакты переключателей.

Поляризованное реле на схеме изображается в виде прямоугольника с жирной точкой на одном из выводов контакта. Буквенное обозначение P внутри прямоугольника также говорит о полярности устройства.

Иногда внутри прямоугольника указывают параметры или конструктивные особенности. Так, например, две наклонные линии могут обозначать, что в устройстве имеется 2 обмотки.

Подробнее, с символическим обозначением реле и других элементов электрических и электронных схем, можно ознакомиться, заглянув в специальные справочники, которых в интернете довольно много.

Ведущие производители реле

Производитель


Описание

Finder (Германия)

Компания Финдер производит реле и таймеры и занимает среди европейских производителей третье место. Производитель выпускает реле:

общего назначения;

твердотельные;

силовые;

РСВ;

времени;

интерфейсные и многие другие.

Продукция компании имеет сертификаты ISO 9001 и ISO 14001.

АО НПК «Северная заря» (Россия)

Основная продукция российского производителя — якорные электромагнитные коммутационные устройства для специального и индустриального использования, а также слаботочные реле времени с контактными и бесконтактными выходами.

Японская компания производит высоконадежные радиоэлектронные компоненты, среди которых:

твердотельные и электромеханические реле;

низковольтные КУ;

кнопочные переключатели;

устройства контроля и управления цепи.

COSMO Electronics (Тайвань)

Корпорация производит радиотехнические компоненты, среди которых можно выделить релейные компоненты, которые с 1994 года получили сертификат по стандарту ISO 9002.

Продукция компании широко применяется в телекоммуникации, промышленном и медицинском оборудовании, бытовой технике и автомобильном оборудовании.

American Zettler

Более 100 лет компания Zettler держит лидерство и устанавливает стандарты работы и качества электротехнических элементов. Этот производитель выпускает более 40 видов КУ, которые удовлетворяют потребности самых различных проектов.

Продукция компании широко применяется в телекоммуникации, периферийной вычислительной технике, средствах управления и прочих типах электрического и электронного оборудования.

Где приобрести реле и их стоимость

Реле в зависимости от типа КУ, производителя, сферы применения и продавца могут стоить от 15$ до нескольких сотен. Приобрести необходимое коммутационное устройство можно непосредственно у производителя в традиционных специализированных магазинах или интернете. В настоящее время купить нужное реле любого типа и назначения не составит труда. Существуют специальные каталоги, в которых указывается маркировка, компания-производитель, параметры и стоимость изделия.

Заключение

Как следует из этого обзора, реле является неотъемлемой частью практически любой электрической и электронной схемы промышленного оборудования и бытовой техники. Полную информацию об этом виде коммутационного устройства сложно втиснуть в рамки одной статьи. Если у вас возникнут какие-либо вопросы по этой теме, то задавайте и будем вместе разбираться.

Реле тока - разновидности и устройство. Принцип работы токого реле

В любом оборудовании, которое используется в быту или промышленности, требуется наличие специальной защиты, предохраняющая эти приборы от перегрузок, скачков напряжения, перегорания, а также коротких замыканий. Реле тока, и выполняет эту функцию. Такие устройства используются для контроля электродвигателей, защиты трансформаторов и других сложных дорогостоящих электроприборов, насосов, компрессоров. Нередко, ставят такие реле и в домашнем хозяйстве, чтобы уберечь бытовую технику.

Реле тока реагирует на внезапные изменения тока и в случае его превышения, прекращает подачу электричества в цепь. Сам принцип работы такого реле основан на сравнении электрических сигналов и мгновенном реагировании, при их несовпадении с заданным уровнем. В статье расскажем о работе и устройстве прибора, также читатель может посмотреть интересные видеоролики по теме и скачать в заключении интересный материал, посвященный выбранной теме.

Устройство токового реле.

Устройство токового реле.

Виды реле тока

Существуют такие виды приборов постоянного и переменного тока:

  1. Промежуточные;
  2. Защитные;
  3. Измерительные;
  4. Давления;
  5. Времени.

Промежуточное устройство или реле максимального тока (РТМ, РСТ 11М, РС-80М, РЭО-401) применяется для размыкания или замыкания цепей определенной электрической сети при достижении определенного значения тока. Чаще всего используется в квартирах или домах с целью повышения защиты бытового оборудования от скачков напряжения и силы тока. Принцип действия теплового или защитного прибора основан на контроле температуры контактов определенного прибора. Оно используется для защиты приборов от перенагревания. К примеру, если утюг перегреется, то такой датчик автоматически отключит питание и включит его после остывания прибора.

Однофазные реле контроля тока.

Однофазные реле контроля тока.

Статическое или измерительное реле (РЭВ) помогает замыкать контакты цепи при появлении определенного значения электрического тока. Его главное назначение – это сравнение имеющихся параметров сети и необходимых, а также быстрое реагирование на их изменение. Реле давления (РПИ-15, 20, РПЖ-1М, FQS-U, FLU и прочие) необходимо для контроля жидкости (воды, масла, нефти), воздуха и т. д. Используется для отключения насоса или прочего оборудования при достижении установленных показателей давления. Часто используются в водопроводных системах и на станциях техобслуживания авто.

Реле выдержки времени (производитель EPL, Danfoss, а также модели РТВ) необходимы для управления и замедления реагирования определенных приборов при обнаружении утечки тока или других неполадках в сети. Такие приборы релейной защиты применяются как в быту, так и в промышленности. Они препятствуют преждевременному включению аварийного режима, срабатыванию УЗО (оно же дифференциальное реле) и автоматических выключателей. Схема их установки часто сочетается с принципом включения в сеть защитного оборудования и дифов.

Токовое реле: что это и для чего используется?

Помимо этого также бывают электромагнитные реле напряжения и тока, механические, твердотельные и т. д. Твердотельное реле – это однофазное устройство для коммутации больших токов (от 250 А), обеспечивающее гальваническую защиту и изоляцию электрических цепей. Это, в большинстве случаев, электронное оборудование, предназначенное для быстрого и точного реагирования на возникновение проблем в сети. Еще одним преимуществом является то, что такое токовое реле можно сделать своими руками.

По конструкции реле классифицируются на механические и электромагнитные, а сейчас уже, как сказано выше, на электронные. Механическое может использоваться в различных условиях работы, для его подключения не требуется сложная схема, оно долговечное и надежное. Но вместе с этим, недостаточно точное. Поэтому сейчас в основном используются его более современные электронные аналоги.

Простейшее токовое реле.

Простейшее токовое реле.

В связи с этим следует учитывать возможное время задержки срабатывания. Оно достаточно мало, но в некоторых ситуациях может оказывать влияние на работу других элементов схемы. Электромагнитные реле можно классифицировать по следующим признакам:

  • области применения:
  • для цепей управления, защиты или сигнализации;
  • мощности управления:
  • малой мощности, управляющий сигнал ≤1 Вт, средней мощности, сигнал управления находится в пределах от 1 до 9 Вт, высокой мощности – мощность сигнала ≥10 Вт;
  • времени реакции на сигнал управления:
  • безынерционные время реакции ≤ 0,001 сек., быстродействующие — время реакции от 0,001 до 0,05 сек., замедленные время реакции от 0,05 до 1 сек., а также реле времени с регулируемой задержкой срабатывания.
  • характеру управляющего напряжения:
  • постоянного тока —нейтральные, поляризованные и переменного тока.

Отдельно стоит остановиться на особенностях реле постоянного тока. Как было выше сказано они подразделяются на нейтральные и поляризационные. Главное отличие этих двух групп заключается в том, что поляризационные устройства чувствительны к полярности приложенного напряжения, то есть подвижный сердечник меняет свое направление с правого на левое или наоборот в зависимости от полярности напряжения.

Материал по теме: Что такое реле времени

Электромагнитные реле постоянного тока делятся на:

  • двухпозиционные;
  • двухпозиционные с преобладанием;
  • трехпозиционные или реле с нечувствительной зоной.

Срабатывание же устройств нейтрального типа не зависит от полярности подаваемого напряжения. К недостаткам реле использующих, в качестве управляющего сигнала, постоянный ток можно отнести необходимость установки блоков питания, для подачи постоянного тока и высокая стоимость самого устройства. Реле переменного тока этого лишены, но и у них есть свои недостатки такие как — необходимость доработки конструкции для устранения вибрации сердечника. Рабочие параметры хуже, чем у устройств использующих линейную форму управляющего сигнала, а именно — хуже чувствительность, гораздо меньшее электрическое усилие. Но в тоже время они могут напрямую подключаться к электрической сети переменного тока.

Токовое реле.

Токовое реле.

Как оно работает

Реле тока представляет собой устройство (как правило, электромагнитное или электронное), реагирующее на превышение контролируемой величины во входной цепи. При превышении установленной величины выходные контакты переключаются, и этот сигнал используется для управления цепями сигнализации или устройствами силовой коммутации (отключения нагрузки).

При снижении тока ниже установленного значения, реле тока возвращается в исходное состояние, и его выходной сигнал обрабатывается цепями автоматики, управляющей силовыми цепями. Реле с интегрированным токовым трансформатором, позволяет протянуть через переднюю панель изделия провод, в котором происходит замер тока. От провода с контролируемым переменным током осуществляется питание реле.

Конструкция и принцип работы

Реле постоянного тока состоит из следующих элементов:

  1. Электромагнита;
  2. Контактов;
  3. Якоря;
  4. Пружин;
  5. Отводы для соединения с сетью.

Когда регулятор включается в сеть, катушка начинает получать электрическую энергию. После этого якорь притягивается к металлическому сердечнику и происходит перелет контактов. Вместе с этим происходит замыкание контактов приборов, подключённых в цепь реле. При этом если электрический ток не подается (к примеру, при отсутствии электричества) или подается, но неравномерно (в сети наблюдаются скачки), то контакты присоединенных устройств оттягиваются вверх, после чего цепь размыкается. Свойства реле тока представлены в таблице ниже.

Реле тока свойства

Таблица основных свойств реле тока.

Токовое реле: что это и для чего используется?

Действие может варьироваться в зависимости от конструкции и назначения прибора. К примеру, твердотельные реле (ТТР) типа KIPPRIBOR содержат в конструкции дополнительные силовые ключи на симисторах и тиристорах, что повышает их эффективность. Отдельно нужно отметить пропускную способность, ведь есть устройства, рассчитанные на малые токи и большие.

Вторичные реле максимального тока прямого действия

Из числа токовых реле, которые выпускает промышленность, наиболее простыми являются реле максимального тока прямого действия. Несмотря на различные конструкции данных реле, вся их работа основана на электромагнитном принципе.  Последовательно с вторичной обмоткой измерительного трансформатора тока6 подключается катушка реле 3. Когда по питающей линии А протекает рабочий ток (нормальный режим работы электроприемника), электромагнитный сердечник 4 не будет втянут в катушку, поскольку электромагнитная сила Fэ, которую создает обомотка реле, будет значительно меньше, чем противодействующая ей сила пружины Fп.

Схема реле тока.

Схема реле тока.

В случае возниконевения на линии А короткого замыкания ток катушки реле значительно возрастет и станет больше установленного значения. В таком случае электромагнитная сила катушки Fэ превысит противодействующую ей силу пружины Fп, что приведет к втягиванию сердечника в катушку реле. После втягивания сердечника в катушку, подвижная система 2 отопрет защелку выключателя Б, удерживающую выключатель во включенном положении. Под действием отключающей пружины 1 выключатель разорвет цепь линии А.

Промышленность изготавливаются вторичные реле максимального тока типа РТВ (реле токовое с выдержкой времени) и РТМ (реле токовое мгновенного действия). У РТМ есть поворотный переключатель, с помощью которого можно изменять количество витков катушки, что, в свою очередь, будет менять значение уставки тока срабатывания. Уставка тока – это настройка реле на заданный ток срабатывания. Стандартом предусмотрены следующие уставки: 5, 7, 9, 13 и 15 А. Ток срабатывания реле – минимальное значение протекающего через обмотку тока, при котором происходит срабатывание реле (Iср).



В случае необходимости отключения участка электрической цепи с выдержкой времени применяют РТВ, которое, как правило, имеет ту же конструкцию, но дополнительно оборудовано механизмом выдержки времени (часовым механизмом). Данный механизм, прикрепленный к сердечнику, удерживает его от мгновенного втягивания в катушку, тем самым изменяя уставку его времени срабатывания. Скорость работы часового механизма напрямую зависит от тока, протекающего в катушке реле.

Установка времени – это настройка механизма выдержки времени на определенное значение в секундах. Реле имеет уставки тока 5, 6, 7, 8, 9, 10 А. РТВ и РТМ называют встроенными, так как они встраиваются непосредственно в приводы выключателей. Для непосредственного отключения  выключателя эти реле должны развивать огромные усилия, что делает их конструкции громоздкими, а это влияет на точность.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Применение

Пожалуй, наиболее широкое распространение реле, работающие с использованием электромагнитного принципа получили в сфере распределения и производства электрической энергии. Релейная защита высоковольтных линий обеспечивает безаварийный режим работы подстанций и другого подключенного оборудования. Управляющие элементы, используемые в установках релейной защиты рассчитаны на коммутацию присоединения при рабочих напряжениях, достигающих нескольких сотен тысяч вольт.

Широкое распространение релейной защиты высоковольтных линий обусловлено:

  • высокой долговечностью релейных элементов;
  • быстрой реакцией на изменение параметров подключенных линий;
  • способностью работы в условиях высокой напряженности электромагнитных полей и нечувствительностью к появлению паразитных электрических потенциалов.

Также посредством установок релейной защиты осуществляется резервирование линий электропередач и моментальный вывод из работы поврежденных участков электросети, к примеру, при замыкании линии на землю или обрыве токоведущих частей. На сегодняшний день еще не изобретены более надежные средства защиты линий электропередач чем релейная защита.

Кроме того, в настоящее время электромагнитный тип реле широко используется в системах управления производственными, конвейерными линиями. Чаще всего данный вид систем управления используется на производствах с наличием высоких паразитных потенциалов делающих невозможным использование полупроводниковых систем управления. К примеру, известен случай, когда при модернизации систем управления конвейерными линиями на одном из элеваторов новое оборудование, построенное новейших полупроводниковых элементах, постоянно выходило из строя.

Как позже выяснилось причиной поломки стало статическое электричество, возникающее при движении зерна по конвейерной ленте, а так как система выравнивания потенциалов была не предусмотрена в данных помещениях, то стал вопрос о переносе пульта управления в защищенное помещение. Это было сопряжено с огромными материальными затратами. В результате было принято решение перейти на релейные блоки управления, нечувствительные к статическому напряжению. Принципы работы заложенные в основу функционирования электромагнитных реле используются в устройствах дистанционного управления нагрузкой — пускателях или контакторах.

Токовое реле разных размеров.

Токовое реле разных размеров.

Заключение

Принцип работы этих устройств во многом напоминает работу реле, с той лишь разницей, что предназначены данные устройства для коммутации силовых цепей сила тока, в которых может достигать 1000 А, а в случае особо мощных установок и выше. Помимо низковольтного оборудования релейные блоки используются для управления, конденсаторными установками, которые используются для плавного пуска электрических двигателей высокой мощности.

Но самым знаковым применением реле электромагнитного типа является их использование в первых электронно-вычислительных машинах, в качестве логических элементов способных выполнять простейшие логические операции. Не смотря на низкое быстродействие эти первые компьютеры по надежности превосходили следующее поколение ламповых вычислительных комплексов. Простейшими примерами использования электромагнитного реле в повседневной жизни являются реле управления в различных видах бытовой техники: холодильниках, стиральных машинах и т.п.

Токовое реле.

Токовое реле.

В данной статье рассмотрены вопросы устройства и применения токового реле. Более подробную информацию можно узнать из статьи  Как проверить токовое реле. В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.elenergi.ru

www.staby.ru

www.eltechbook.ru

www.m-gen.ru

www.vserele.ru

принцип действия и область применения

Современные электронные устройства не могут обойтись без защиты от недопустимо низкого или высокого напряжения питающей сети. Для реализации этих функций разработаны самые различные пороговые схемы. Принцип их работы основан на устройстве, которое называется реле напряжения. Кроме защитных функций такие схемы применяются в автоматизации производственных процессов, их можно найти в бытовой технике, они с успехом используются в автомобилестроении и т.д. Использование реле напряжения уже давно стало признаком хорошего проектирования при разработке схем по электрике и электронике.

реле напряженияДавайте рассмотрим несколько примеров использования подобных устройств. Перенапряжение или его потеря является серьезной проблемой, при нарушении питания произойдет отказ всей электроники с различными последствиями. При включении мощных двигателей на производстве может произойти кратковременная просадка питающей сети, что негативно скажется на работе всех устройств. Отказ в работе электронных схем, участвующих в управлении, приведет к созданию аварийных ситуаций и остановке всей технологической линии. Перенапряжение также приведет к негативным последствиям. Для минимизации потерь в этом случае используются реле напряжения. Они компактны, надежны в эксплуатации и различаются только базовыми элементами.реле напряжения однофазноеРаботают же они по следующему принципу. Если фактическое напряжение превышает уставку, то срабатывает реле напряжения, которое и защищает схему. По тому же принципу работают схемы защиты в случае недопустимой просадки питающей сети.

Отдельно можно рассмотреть использование таких устройств в автомобилестроении. Они контролируют состояние бортовой сети и препятствуют повышению напряжения выше заданного уровня. Обычно это реализуется с помощью ограничения тока обмотки статора генератора, который подпитывает аккумулятор при включенном двигателе.

реле минимального напряженияВ настоящее время налажен серийный выпуск таких устройств. Например, реле напряжения однофазное РН-111 предназначено для отключения потребителей при недопустимых колебаниях питающей сети. После восстановления всех параметров произойдет автоматическое включение.

Реле имеет индикацию наличия питания, что упрощает поиск неисправностей. Кроме этого, на лицевой стороне установлены потенциометры для установки минимального и максимального напряжения срабатывания. Это также обеспечивает визуальный контроль над параметрами реле и упрощает первоначальную настройку. Также предусмотрена задержка на срабатывание при кратковременных колебаниях в сети. Кроме защиты от перенапряжений, оно выполняет функции реле минимального напряжения. Большое количество перекидных контактов позволяет использовать их как для защитного отключения, так и в цепях контроля и автоматики.

Кроме релейной защиты существуют различные электронные схемы, которые выполняют ту же функцию. К достоинствам таких схем можно отнести высокую чувствительность и быстродействие. Недостатками являются сложность в изготовлении и невысокая надежность.

Устройство, назначение и принцип работы реле

Устройство, назначение и принцип работы реле

Реле – это электротехническое устройство с прозрачным и понятным принципом работы. Его основное предназначение связано с разъединением и соединением цепи в зависимости от тех или иных условий.

Устройство и принцип действия

Принцип работы реле достаточно простой. Работа управляемого объекта регулируется при помощи электрического магнита при поступлении сигнала с определённым значением. Элемент обязательно подключается к двум цепям – та, по которой идёт нужный сигнал, называется управляющей, а та, которая регулируется за счёт прибора – управляемой.
Есть несколько основных элементов у приборов любого типа:

  • якорь;
  • магниты;
  • соединяющие элементы.

Когда сигнал попадает на электрический магнит, то происходит замыкание якоря и контакты – так замыкается и сама цепь. Как только значение тока уменьшается ниже заданного уровня, якорь за счёт пружины отходит от контакта и цепь размыкается.

Критерии для классификации

Классификация реле или «электрических выключателей» связана с типом сигнала и конструктивными особенностями, подключением к однофазным или трёхфазным сетям. Ниже будут рассмотрены основные виды этого устройства.

Твердотельное реле является прибором электронного типа, в котором отсутствуют какие-либо движущиеся (механические) части. Область применения связана с включением и отключением цепей высокой мощности за счёт низкого напряжения. Прибор контроля максимального напряжения сконструирован на противоположном принципе. В связи с его принципом работы оно подключается исключительно к сети с постоянным током.

Под реле задержки времени понимают такие электротехнические устройства, которые используются для замыкания или размыкания цепи не в зависимости от значения поступающего сигнала, а строго спустя установленный промежуток времени. В устройствах присутствует микроконтроллер, регулирующий его работу по времени и управляющий задержкой отключения и включения.

Программируемое реле времени – это и есть прибор с микроконтроллерами, позволяющий пользователю более детально программировать желаемые временные параметры.

Электронное реле времени для создания задержки выключения подразумевает использование разнообразных решений – от цифровых до аналоговых, включая интегральные цепи и таймеры.

Цифровое реле времени делится на несколько типов. Одной из его разновидностей является беспроводное устройство. Блок управления передаёт на него кодированный сигнал. В основном используется в автомобилестроении.

Наиболее ярким примером использования реле времени с задержкой выключения 220 В можно назвать принцип работы старых стиральных машин. Потребителю приходилось поворачивать ручку, после чего внутри были слышны звуки обратного отсчёта.

Электромеханическое реле времени можно эксплуатировать только при подключении к трёхфазной сети постоянного тока. В его состав входит как основная, так и дополнительная обмотка короткозамкнутого типа из медной гильзы.

Достаточно вспомнить, как работают старые стиральные машинки. Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220 В.

Когда требуется обеспечить защиту электрического двигателя или установки, работающей от трёхфазной сети, используют реле контроля фаз. Значения управляемого сигнала могут контролироваться в зависимости от наличия всех или отсутствия хотя бы одной фазы, перенапряжения, изменения последовательности фаз и т. д.

Во многих бытовых приборах, включая холодильники, телевизоры, стиральные машины и даже котлы, применяются реле контроля напряжения или РКН. Связано это с тем, что такие устройства уязвимы к перепадам напряжения. Они могут выходить из строя как из-за повышения, так и ввиду уменьшения напряжения.

Назначение реле напряжения РН – разъединение и замыкание электрических цепей в случае повышения заданного значение давления. Принцип действия можно сравнить с предохранителями, только с одной разницей – вместо срабатывания от высокого тока оно активируется из-за повышения напряжения.

Для осуществления контроля над станками и целыми комплексами используется промежуточное реле. Один контакт отвечает за активацию станка, в то время как при помощи другого отключается иное устройство.

Импульсное реле характеризуется важным преимуществом над обычным. Речь идёт об отсутствии необходимости в постоянной подаче электроэнергии. Использовать бистальное реле (как ещё его называют) приходится только тогда, когда с заданной мощностью обычное уже не справляется.

Устройство с экзотическим названием герконовое реле размыкает или замыкает управляющую и управляемую сеть за счёт магнитного поля, создаваемого постоянным или внешним магнитом. К примеру, им может быть соленоид.

Реле промышленного назначения

Чтобы ограничить максимальный ток в сети, вам понадобится использовать реле контроля тока. Оно обеспечивает размыкание цепи тогда, когда превышается пороговое значение тока, в то время как минимального тока размыкает цепь в случае уменьшения этого параметра.

Указательное реле – это электромагнитное устройство особого типа, которое используется в различных сигнализациях, входящих в состав приборов автоматики, защиты или управления. Оно является одним из важных компонентов приборов сейсмостойкого типа.

Реле Бухгольца или как его называют «газовое защитное», необходимо для предотвращения неполадок и уменьшения количества повреждений, связанных с масляными трансформаторами.

Важной составляющей конструкции холодильных, компрессорных и других приборов является реле контроля трехфазного напряжения.

Вспомогательным можно назвать реле мощности, функционирование которого связано с направлением мощности. В случае с этими элементами важным показателем является угол максимальной чувствительности.

Обозначение на схеме

В любой электрической схеме реле постоянного и переменного тока обозначаются прямоугольником. С наибольшей стороны этой геометрической фигуры отводят линии выводов. Контакты изображаются точно так же, как и контакты на выключателях или переключателях. Обозначение устройства, расположенного около катушки, осуществляется с помощью штриховых линий. Если же контакты находятся в разных местах, то рядом с прямоугольником изображают букву «К» и порядковый номер, являющиеся маркировкой устройства.

Заключение

Таким образом, рассмотренные элементы являются одним из важных электротехнических устройств, используемых при построении различных агрегатов – начиная от простых УЗО (устройство защитного отключения) и заканчивая защитными цепями в космической и военной промышленности.

Реле — Википедия

Электромагнитное реле

Реле́ (фр. relais) — элемент автоматических устройств, который при воздействии на него внешних физических явлений скачкообразно принимает конечное число значений выходной величины.[1]

Реле-прерыватель указателей поворота и аварийной сигнализации автомобиля (ВАЗ-2109)

По виду физических величин, на которые реагируют реле, они делятся на: электрические, механические, тепловые, оптические, магнитные, акустические. Часто реле, которые должны реагировать на неэлектрические величины, выполняют с помощью датчиков, соединенных с электрическими релейными элементами.[2]

Реле называют различные таймеры, например таймер указателя поворота автомобиля, таймеры включения/выключения различных приборов и устройств, например бытовых приборов (реле времени).

Некоторые историки науки утверждают, что реле впервые было разработано и построено русским учёным П. Л. Шиллингом в 1830—1832 гг. Это реле составляло основную часть вызывного устройства в разработанном им телеграфе[3].

Другие историки[4][5][6][7] отдают первенство известному американскому физику Дж. Генри (его именем названа единица индуктивности — генри), который сконструировал контактное реле в 1835 году при попытках усовершенствовать изобретённый им в 1831 г. телеграфный аппарат. В 1837 году устройство получило применение в телеграфии. Фактически первое реле было изобретено американцем Джозефом Генри в 1831 г. и основывалось на электромагнитном принципе действия. Следует отметить, что первое реле Дж. Генри было не коммутационным.

Слово «реле» возникло от французского relay, — процедура смены уставших почтовых лошадей на станциях или передача эстафеты в спортивных эстафетных состязаниях.

Как самостоятельное устройство реле впервые упомянуто в патенте на телеграф Самюэля Морзе.

Первые попытки создания научной методики для построения структуры релейных устройств относятся к 1925—1930 годам (работы ученых СССР Кутти А, Цимбалистый М, а также работы иностранных авторов).[8][9] Однако началом развития теории релейный устройств является 1936—1938 года, когда В.Шестаков,[10]К.Шеннон,[11] и А. Накашима[en],[12]применили для решения задач релейными устройствами аппарат математической логики; указание на возможность применения этого аппарата было сделано ещё в 1910 году ученым П.Эренфестом.[13]

Существенную роль в развитии релейных устройств сыграли международные симпозиумы по теории релейных устройств и конечных автоматов. Первый из них (1957 г.) имел место в США[14], а второй (1962 г.) — в СССР.[15]

Релейный элемент — минимальная совокупность деталей и связей между ними, имеющая релейную характеристику, то есть скачкообразно изменяющаяся при поступлении фиксированных воздействий на вход, воздействие на выходах, переходя от одного фиксированного воздействия к другому.[2] У релейных многопозиционных элементов воспринимающие или исполнительные органы могут находиться более чем в двух состояниях. Примером такого устройства может служить шаговый искатель.[16]

Релейные элементы характеризуются параметрами, относящиеся к входным и выходным воздействиям:

Петля гистерезиса

срабатывание — минимальное значение воздействия (на входе) при таком его возрастании, что релейный элемент изменяет свое состояние и одновременно воздействует на выходе в соответствии с релейной характеристикой;

отпускание — минимальное значение воздействия на входе при таком его уменьшении, что релейный элемент возвращается в свое первоначальное состояние.

В связи с не идеальностью релейной характеристики эти величины обычно не совпадают друг с другом (гистерезис). В ряде случаев релейный элемент может обладать свойствами фиксации, то есть оставаться в занятом им состоянии и после снятия воздействия на входе. В этом случае релейный элемент возвращается в первоначальное состояние обычно после подачи воздействия на другой его вход (или воздействие противоположного знака воздействия на тот же вход). Максимальное значение такого воздействия при его возрастании, вызывающее возвращение релейного элемента в первоначальное состояние, называется параметром возврата. Отношение параметра отпускания к параметру срабатывания называется коэффициентом отпускания. Характеристикой релейного элемента служит так же его быстродействие, определяемое временем срабатывания и временем отпускания или возврата. В ряде случаев важными характеристиками релейного элемента являются: потребление энергии, вес, занимаемый объём и т. п.

По виду физических явлений, используемых для действия релейных элементов, они делятся на механические и электрические.[2] Которые в свою очередь могут быть контактные и бесконтактные.

Электрический[править | править код]

Чаще всего под термином «реле» подразумевается электрический релейный элемент — релейный элемент, действие которого основано на явлениях, вызванных протеканием электрического тока, изменением электрического поля или явлениями, связанными с электрической проводимостью.[17] В рамках системы стандартизации термин «электрическое реле» используется исключительно для реле, выполняющего только одну операцию преобразования между его входными и выходными цепями.[18]

По виду физических явлений, используемых для действия[2]:[править | править код]
По виду физических величин, на которые реагируют[2]:[править | править код]
  • электрические
    • ток;
    • напряжение;
    • мощность
      • активная;
      • реактивная;
      • активно-реактивная;
    • частота;
    • сопротивление
      • активное;
      • реактивное;
      • активно-реактивное;
      • направленное;
    • фаза
      • сдвиг фаз;
      • последовательность фаз.
  • Механические
    • Давления
    • Вакуума
    • Перемещения
      • Линейного
      • Углового
      • Направления
      • Уровня
    • Скорости
      • Поступательной
      • Вращательной
    • Течения
      • Скорости
      • Расхода
    • Ускорения
      • Линейного
      • Углового
    • Усилия
    • Частоты колебаний
    • Амплитуды колебаний
  • Тепловые
    • Температуры
      • Абсолютной величины
      • Скорости изменения
    • Мощности теплового потока
  • Оптические
    • Освещенности
    • Спектрального состава
  • Акустические
    • Звукового давления
    • Частоты звуковых колебаний
  • Магнитные
    • Напряженности магнитного поля
    • Магнитной индукции
    • Магнитного потока
По назначению делятся на:[17][править | править код]
  • аварийные
  • контроля и управления
    • воспринимающие;
    • исполнительные;
    • промежуточные.
Обозначение на схемах[править | править код]

На принципиальных электрических схемах реле обозначается следующим образом:

Oboznachenie kontaktov rele.png

1 — обмотка реле (A1, A2 — управляющая цепь),

2 — контакт замыкающий,

3 — контакт размыкающий,

4 — контакт замыкающий с замедлителем при срабатывании,

5 — контакт замыкающий с замедлителем при возврате,

6 — контакт импульсный замыкающий,

7 — контакт замыкающий без самовозврата,

8 — контакт размыкающий без самовозврата,

9 — контакт размыкающий с замедлителем при срабатывании,

10 — контакт размыкающий с замедлителем при возврате.

Relay-IEC.svg

11 — общий контакт,

11-12 — нормально замкнутые контакты,

11-14 — нормально разомкнутые контакты.

На некоторых схемах ещё можно встретить обозначения по ГОСТ 7624-55.

  • Андреев В. А. Релейная защита и автоматика систем электроснабжения: Учебник для вузов. — 5-е изд., стер. — М.: Высшая школа, 2007. — 639 с.: ил. — ISBN 978-5-06-004826-1
  • Гуревич В. И. Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера. — М.: Солон-пресс, 2011. — 700 с.: ил. — ISBN 978-5-91359-086-2
  • Gurevich V. Electric Relays: Principles and applications, CRC Press, 2005, 704 pp.
  1. ↑ Реле//Энциклопедия современной техники. Автоматизация производства и промышленная электроника. Том 3 (Погрешность решения — Телеизмерительная система частотная) —М.: Советская энциклопедия, 1964
  2. 1 2 3 4 5 Релейный элемент (реле)//Энциклопедия современной техники. Автоматизация производства и промышленная электроника. Том 3 (Погрешность решения — Телеизмерительная система частотная) —М.: Советская энциклопедия, 1964
  3. Храмой А. В. О двух важных этапах в истории электроавтоматики (рус.) // Электричество : журнал. — 1950. — Декабрь. — С. 72—77.
  4. ↑ Icons of Invention: The Makers of the Modern World from Gutenberg to Gates (англ.). — ABC-CLIO. — P. 153.
  5. ↑ The electromechanical relay of Joseph Henry (неопр.). Georgi Dalakov.
  6. ↑ Scientific American Inventions and Discoveries: All the Milestones in Ingenuity--From the Discovery of Fire to the Invention of the Microwave Oven (англ.). — John Wiley & Sons. — P. 311.
  7. Thomas Coulson. Joseph Henry: His Life and Work (неопр.). — Princeton: Princeton University Press, 1950.
  8. Кутти А.К. без названия // Труды Ленинградской экспериментальной электротехнической лаборатории. — 1928. — № 8. — С. 10.
  9. Цымбалистый М.Г. без названия // Труды Ленинградской экспериментальной электротехнической лаборатории. — 1928. — № 8. — С. 19.
  10. Шестаков В.И. диссертация // Некоторые математические методы конструирования и упрощения двухполюсных электрических схем класса А. — 1938.
  11. Shannon C.E. A Symbolic Analysis of Relay and Switching Circuits (Англ.) // American Institute of Electrical Engineers. — 1938. — № 57. — С. 713.
  12. Nakashima A. A realization theory for relay circuits (Англ.) // Journal of the Instittute of Electrical Communication Engineers of Japan. — 1937. — Сентябрь (№ 150). — С. 197—226.
  13. Эренфест П. без названия // Журнал Русского физико-химического общества. — 1910. — Т. 42, № вып.10. — С. 382.
  14. ↑ Proceedings of an International Symposium on the Theory of Switching. — Harvard University. — MA, 1959. — Т. 2.
  15. ↑ Труды международного симпозиума по теории релейных устройств и конечных автоматов. — Автоматика и телемеханика, 1963. — Т. 24.
  16. ↑ Релейный многопозиционный элемент//Энциклопедия современной техники. Автоматизация производства и промышленная электроника. Том 3 (Погрешность решения — Телеизмерительная система частотная) —М.: Советская энциклопедия, 1964
  17. 1 2 Релейный элемент электрический (реле электрическое)//Энциклопедия современной техники. Автоматизация производства и промышленная электроника. Том 3 (Погрешность решения — Телеизмерительная система частотная) —М.: Советская энциклопедия, 1964
  18. ↑ ГОСТ 16022-83 Реле электрические. Термины и определения
  19. ↑ MEMS Switch | Analog Devices

Электромагнитные реле. Виды и работа. Устройство и применение

Основной составляющей частью кибернетики и систем автоматики являются процессы коммутации. Первыми устройствами, выполняющими коммутацию в автоматических электрических цепях, были электромагнитные реле.

Благодаря техническому прогрессу появились полупроводниковые коммутаторы. Однако электромагнитные реле не теряют своей популярности по применению в различном электрооборудовании и устройствах. Широкое использование реле обуславливается их неоспоримыми достоинствами, к которым относятся свойства металлических контактов.

Сопротивление контактов реле наименьшее, в отличие от коммутаторов на основе полупроводниковых элементов. Контакты реле выдерживают намного выше токовые перегрузки, чем полупроводниковые коммутаторы. Реле нормально функционируют при наличии статического электричества, радиационного излучения. Основным положительным качеством реле является гальваническая изоляция цепи управления и коммутации без дополнительных элементов.

Основные виды электромагнитных реле.

По конструктивным особенностям исполнительных элементов электромагнитные реле делятся на:

  • Контактные реле, которые оказывают воздействие на силовую цепь группой электрических контактов. Их разомкнутое или замкнутое состояние способно обеспечить коммутацию (разрыв или соединение) выходной силовой цепи.
  • Бесконтактные реле оказывают действие на силовую цепь методом резкого изменения ее параметров (емкости, индуктивности, сопротивления), либо силы тока и напряжения.
По области применения реле:
  • Сигнализации.
  • Защиты.
  • Цепей управления.
По мощности сигнала управления:
  • Высокой мощности более 10 ватт.
  • Средней мощности 1-9 ватт.
  • Малой мощности менее 1 ватта.
По быстродействию управления:
  • Безинерционные менее 0,001 с.
  • Быстродействующие 0,001-0,05 с.
  • Замедленные 0,05-1 с.
  • Регулируемые.
По виду напряжения управления:
  • Переменного тока.
  • Постоянного тока (поляризованные и нейтральные).

Рассмотрим подробнее реле постоянного тока, которые делятся на два подвида – нейтральные и поляризованные. Они имеют отличие в том, что поляризованные устройства имеют чувствительность к полярности подключаемого напряжения. Якорь изменяет направление движения в зависимости от подключенных полюсов питания.

Реле постоянного тока разделяют:
  • 2-х позиционные.
  • 2-х позиционные с преобладанием.
  • 3-позиционные с нечувствительной зоной.

Функционирование нейтральных электромагнитных реле не зависит от порядка подключения полюсов напряжения. Недостатками реле постоянного тока является потребность в блоке питания, а также высокая стоимость.

Реле переменного тока не имеют таких недостатков, у них есть свои отрицательные моменты:
  • Вибрация при эксплуатации, необходимость ее устранения.
  • Параметры работы намного хуже, чем у реле постоянного тока. К ним относятся: магнитное поле, чувствительность.

К достоинствам устройств реле постоянного тока можно отнести отсутствие необходимости в блоке питания, и возможности непосредственного подключения в сеть переменного напряжения.

По защищенности от внешних факторов реле разделяют:
  • Герметичные.
  • Зачехленные.
  • Открытые.
Реле тока

Структура реле напряжения и тока очень похожа. Их отличие заключается только в конструкции катушки. Токовое реле имеет катушку с небольшим числом витков и малым сопротивлением. Намотка провода на катушку осуществляется толстым проводником.

Обмотка реле напряжения выполняется с большим числом витков. Каждое из этих реле выполняет контроль определенных параметров с помощью системы автоматического отключения и включения электрического устройства.

Реле тока осуществляет контроль силы тока в цепи потребителя, к которой оно подключено. Данные поступают в другую цепь с помощью подключения сопротивления контактом реле. Подключение может осуществляться как непосредственно к силовой цепи, так и через измерительные трансформаторы.

Реле времени

В цепях автоматики часто требуется образование задержки при включении устройств, либо подачи сигнала для выполнения определенного технологического процесса по некоторому алгоритму. Для таких целей предназначены специальные устройства, способные коммутировать цепи с некоторой задержкой времени.



К таким реле времени предъявляются специальные требования:
  • Необходимая и достаточная мощность контактов.
  • Малые габаритные размеры, вес и небольшой расход электроэнергии.
  • Стабильные рабочие параметры задержки времени, не зависящие от внешних воздействий.

Для реле времени, управляющим электрическими приводами, повышенные требования не предъявляются. Их задержка равна от 0,25 до 10 с. Эксплуатационная надежность таких реле должна быть очень высока, так как условия работы предполагают наличие вибрации.

Устройство и принцип действия
Структуру электромагнитного реле можно разделить на его отдельные составные элементы следующим образом:
  • Первичный (чувствительный) элемент преобразует электрический сигнал управления в магнитную силу. Обычно этим элементом является катушка.
  • Промежуточный элемент может состоять из нескольких частей. Он приводит в работу исполнительный механизм. Таким элементом является якорь с подвижными контактами и пружиной.
  • Исполнительный элемент выполняет передачу воздействия на силовую цепь. Таким элементом чаще всего выступает группа силовых контактов реле.

Электромагнитные реле имеют довольно простой принцип работы, вследствие чего имеют повышенную надежность. Они являются незаменимыми элементами в схемах защиты и автоматики. Действие реле заключается в применении электромагнитных сил, появляющихся в металлическом сердечнике при протекании электрического тока по катушке.

Элементы реле устанавливаются на закрывающемся крышкой основании. Подвижная пластина (якорь) с контактом установлена над сердечником электромагнита. Подвижных контактов может быть несколько. Напротив них расположены соответствующие пары неподвижных контактов.

1 — Катушка реле
2 — Сердечник
3 — Стержень
4 — Подвижный якорь
5 — Группа контактов
6 — Пружина
7 — Питание катушки

В первоначальном положении пружина удерживает подвижную пластину. При подключении питания срабатывает электромагнит и притягивает к себе эту пластину, являющуюся якорем, преодолевая усилие пружины. В зависимости от устройства реле контакты при этом размыкаются или замыкаются. После выключения питания якорь под действием пружины возвращается в исходное положение.

Существуют электромагнитные реле с встроенными электронными компонентами в виде конденсатора, подключенного параллельно контактам для уменьшения помех и образования искр, а также сопротивления, подключенного к катушке, для четкой работы реле.

По силовой цепи, которая подключается контактами, может протекать электрический ток намного больше тока управления. Эта цепь гальванически развязана с цепью управления электромагнитом. Другими словами реле играет роль усилителя мощности, напряжения и тока в электрической цепи.

Электромагнитные реле переменного тока приводятся в действие при подключении к ним переменного тока частотой 50 герц. Устройство такого реле практически не отличается от реле постоянного тока, кроме сердечника электромагнита, который в данном случае выполняется из листовой электротехнической стали. Это делается для снижения потерь энергии от вихревых токов.

Параметры электромагнитных реле

Основными характеристиками таких реле являются зависимости между входным и выходным параметром.

Основные параметры реле:
  • Время срабатывания реле – характеризует промежуток времени от момента подачи сигнала на вход реле до момента начала действия на силовую цепь.
  • Управляемая мощность – это мощность, которой способны управлять контакты реле при коммутации цепи.
  • Мощность срабатывания – это наименьшая мощность, требуемая для чувствительного элемента реле, для перехода в рабочее состояние.
  • Величина тока срабатывания. Такое регулируемое значение называется уставкой.
  • Сопротивление обмотки катушки.
  • Ток отпускания – максимальная величина тока на клеммах обмотки реле, при котором якорь отпадает в исходное положение.
  • Время отпускания якоря.
  • Частота коммутаций с нагрузкой – частота, с которой может осуществляться подключение и отключение силовой цепи.
Преимущества
  • Возможность коммутации силовых цепей с мощностью потребителя до 4 киловатт при объеме реле меньше 10 куб. см.
  • Невосприимчивость к пульсациям и чрезмерным напряжениям, а также устойчивость к помехам от молнии и работы устройств высокого напряжения.
  • Гальваническая развязка между цепью управления и силовыми контактами.
  • Незначительное снижение напряжения на замкнутых контактных группах, вследствие чего низкое тепловыделение.
  • Невысокая стоимость электромагнитного реле в отличие от полупроводниковых устройств.
Недостатки
  • Низкое быстродействие.
  • Небольшой срок службы.
  • Образование радиопомех при коммутации цепей.
  • Проблемы при подключении и отключении высоковольтных нагрузок постоянного тока и индуктивных потребителей.
Сфера использования

Широкую популярность получили реле в области производства и распределения электрической энергии. Безаварийный режим эксплуатации обеспечивает релейная защита линий высокого напряжения на подстанциях и в других местах. Элементы управления, применяемые в релейной защите, способны на подключение высоковольтных цепей. Э

Электромагнитные реле, функционирующие в качестве релейной защиты, получили популярность из-за следующих достоинств:
  • Возможность работы с невосприимчивостью к возникающим паразитным потенциалам.
  • Высокая скорость реагирования на изменение параметров подключенных цепей.
  • Повышенная долговечность.

С помощью релейной защиты выполняется резервирование линий питания и оперативное отключение неисправных участков цепи. Электромагнитные реле являются наиболее надежной защитой, в отличие от релейных устройств.

Электромагнитные реле применяется в управлении производственными линиями, конвейерами, на участках с повышенными паразитными потенциалами, там, где нельзя использовать полупроводниковые элементы.

Принцип действия, по которому работают такие устройства реле, применяется в оборудовании для удаленного управления потребителями, а именно в контакторах, пускателях. По сути дела, это такие же электромагнитный вид реле, только рассчитанные для очень больших токов, достигающих несколько тысяч ампер.

Релейные блоки применяются для управления емкостных установок, служащих для плавного запуска электродвигателей повышенной мощности.

Электромагнитные реле применялись даже в первых вычислительных комплексах. В них реле использовались как логические элементы, выполняющие простые логические операции. Скорость работы таких электронно-вычислительных машин была низкая. Однако такие своеобразные компьютеры были более надежными, в отличие от последующего поколения ламповых моделей вычислительных машин.

Сегодня можно привести множество примеров применения электромагнитных реле в бытовых устройствах: стиральных машинах, холодильниках и т.д.

Рекомендации по выбору
  • Прежде всего, необходимо выяснить параметры рабочего напряжения и тока реле. Рабочая величина тока и напряжения обмотки реле должна соответствовать сети питания места подключения. Если рабочий ток будет меньше допустимого, то это приведет к ненадежному контакту при работе реле. Если ток будет больше допустимого, то обмотка реле будет перегреваться, что приведет к падению надежности работы реле при наибольшей допустимой температуре.
  • Режим действия контактов реле зависит от вида управляемого тока, частоты коммутации, вида нагрузки. Поэтому при выборе необходимо учитывать эти условия работы.
Похожие темы:

Реле контроля напряжения - устройство и принцип работы

Достаточно часто даже в современных домах и квартирах напряжение в электрических цепях и сетях может скакать в довольно-таки больших пределах. Естественно, такие скачки отрицательно скажутся на работе бытовой техники и на ее долговечности. Для предотвращения таких ситуаций используют реле контроля напряжения. Причиной же таких скачков может быть обрыв провода или его провисание, вследствие чего фазный провод касается нулевого. Буквально за несколько секунд, еще до того как сработает защита, могут сгореть компьютеры, холодильники, телевизоры и прочая бытовая техника.

реле контроля напряжения

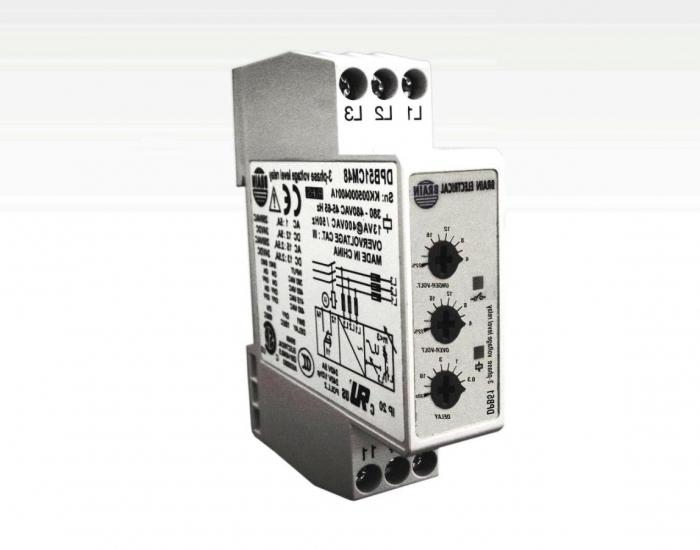

Что представляет собой реле контроля напряжения? Это многополюсное устройство ( от двух до четырех полюсов), которое предназначено для автоматического выключения и включения разных электрических устройств (обогреватели, холодильники, магнитолы и прочее). Для автоматического управления в реле контроля напряжения используют специально запрограммированные микропроцессоры и микроконтроллеры, которые являются и датчиками температуры, силы тока, напряжения, просадки напряжения, а также отвечают за сам процесс отключения устройства и время его отключения.

реле контроля напряжения однофазное

Следует уточнить, что по конструкции и по условиям применения, в зависимости от количества фаз, различают реле контроля напряжения однофазное и трехфазное. Трехфазное защищает электрические устройства от перегрузок и от возможности просадки нагрузки в случае ошибки в чередовании фаз, измеряет действующие значения фазных и линейных напряжений в электрических сетях с изолированной или глухозаземленной нейтралью, управляет коммутационным аппаратом цепи питания нагрузки (в частности, катушкой магнитного пускателя). Как реле контроля напряжения трехфазное, так и устройство однофазное осуществляют наблюдение за силовыми контактами магнитного пускателя или контактора как до, так и после включения и отключения нагрузки, контролируют состояние исправности и работоспособности этих контактов. Прибор отключается в случаях  подгорания или слипания контактов. Реле контроля напряжения может включиться через специально заданное пользователем время после устранения неполадок.

реле контроля напряжения трехфазное

Работает реле довольно просто. С помощью кнопок на корпусе необходимо задать пороговые ( максимальное и минимальное) значения напряжения, при которых будет разрыватся цепь. Стандартные значения - это 170 В и 240 В. По умолчанию реле сработает через 0,02 секунды. Такая высочайшая скорость работы отключает напряжение до того, как будут поражены приборы и техника. Однако реле контроля напряжения не защищает от ударов молнии.

Есть два типа подобного реле: для одной розетки и для дома в общем. Последние наиболее распространены. Приборы различаются по нагрузке и по допустимой силе тока.

При выборе и самостоятельном монтаже реле контроля напряжения следует обратить пристальное внимания на инструкцию по установке. По большому счету, схемы подключения одинаковые, однако в зависимости от производителя некоторые детали могут отличаться.
