Способы подключения радиаторов отопления — Услуги сантехника

Содержание

• Последовательное подключение радиаторов отопления
• Параллельное подключение батарей отопления
• Диагональное подключение радиаторов отопления
• Нижнее подключение батарей отопления
• Однотрубное подключение радиаторов отопления
• Двухтрубное подключение радиаторов отопления
• Установка радиаторов отопления

Последовательное соединение батарей отопления

Последовательное соединение

Последовательное соединение батарей отопления практикуется в многоэтажных домах. Принцип действия отопительной системы сводится к подключению радиаторов один за другим, когда теплоноситель идет по кругу. Ввод трубы производится снизу радиатора, а вывод осуществляется снизу или сверху. Такая схема подключения способствует тому, что первые батареи в системе нагреваются сильнее последних. Возможна даже довольно существенная разница температур в них, а поэтому те радиаторы, которые греют сильнее, рекомендовано устанавливать в более холодных помещениях.

Последовательное подключение радиаторов отопления предполагает их непосредственное соединение к системе. Регулировка теплоотдачи в таких радиаторах  невозможна, а их замена и обслуживание производится с полным отключением всей отопительной системы.

Параллельное подключение радиаторов отопления

Параллельное подключение батарей

Параллельное соединение радиаторов используют чаще всего в многоквартирных домах. Отопительная система с таким видом подключения работает по следующему принципу: горячая вода по всем этажам идет по одной трубе вверх, и по другой – вниз. При этом теплоноситель последовательно проходит все радиаторы дома.

Минус подобной конструкции состоит в необходимости при ремонте одного радиатора отключения системы отопления во всем подъезде. Проблема решается установкой на отводах шаровых кранов, одновременно предоставляющих возможность регулирования уровня теплоотдачи отдельных радиаторов.

Следует отметить и другой недостаток параллельного подключения радиаторов отопления — снижение давления теплоносителя в магистрали приводит к недостаточному прогреванию батарей, что сокращает эффективность такой системы отопления.

Диагональное подключение радиаторов отопления

Диагональное соединение батарей с магистралью теплоподачи

Диагональное подключение радиаторов — наиболее эффективный вариант функционирования отопительной системы. При таком соединении подача горячего теплоносителя осуществляется через верхнюю трубу с одной стороны батареи, а возврат охлажденной воды в стояк – по нижней трубе с другой стороны. Такое соединение обеспечивает максимальный уровень теплоотдачи радиатора и рекомендовано к применению по отношению к многосекционным конструкциям.

Несовершенство диагонального подключения радиаторов отопления – в его непривлекательном дизайне. Появление дополнительной отопительной трубы, огибающей радиатор, выглядит не очень эстетично, особенно в интерьере офисных и презентационных помещений. Чаще всего такой тип соединения реализуется в частном домостроении, где большое значение придается именно повышению эффективности отопительной системы, а вопросам дизайна отводится второстепенная роль.

Нижнее подключение радиаторов отопления

Нижнее подключение батареи отопления

Подобная схема подключения радиаторов отопления считается наименее эффективной с точки зрения теплоотдачи. Тепловая мощность радиаторов при ее использовании значительно снижается, а теплопотери достигают 10-15%. По этой причине применения радиаторов отопления с нижним подключением стараются избегать. Но в тех случаях, когда в интерьере помещения важная роль отведена эстетической стороне вопроса, например, в помещениях офисов компаний, подобная схема весьма удобна. Либо при монтаже дизайнерских радиаторов сложной формы или нестандартного размещения. Она эффективно скрывает трубопроводы, которые чаще всего маскируют плинтусами либо встраивают в стяжку пола.

Оправдана такая обвязка при использовании биметаллических или алюминиевых радиаторов, в которых высокая теплопроводность материала изготовления способствует сокращению потерь теплоотдачи.

Однотрубное подключение радиаторов отопления

Однотрубная схема подключения радиаторов является наиболее простой. Подача теплоносителя и его вывод осуществляет в одну и ту же трубу. Но простота монтажа декомпенсируется недостатками такой системы – все радиаторы сети нагреваются неравномерно, первый из них получает больше тепла, последний – меньше. Разница температур на радиаторах разных концов сети может быть весьма ощутимой и достигать десяти градусов.

По этой причине однотрубное подключение радиаторов отопления лучше применять на чугунных батареях. При монтаже алюминиевых или биметаллических радиаторов перепад температур увеличивается.

Недостаток системы можно частично исправить установкой байпаса, который переносит теплоноситель из верхней подводящей трубы в отводящую нижнюю. Между входным отверстием радиатора и байпасом для автоматизации управления помещают вентиль или терморегулятор.

Двухтрубное подключение радиаторов отопления

Двухтрубные системы имеют в своей конструкции два трубопровода — прямой и обратный. Охлажденная вода из радиатора возвращается в котел по выходной трубе. Такая система отопления очень удобна тем, что позволяет обеспечивать равномерный нагрев всех радиаторов сети и регулировать их мощность по отдельности.

Двухтрубные системы могут быть горизонтальными или вертикальными. В горизонтальных подключение осуществляет с верхней или нижней разводкой. Вертикальные системы удобны в домах, имеющих переменную этажность.

Двухтрубное подключение радиаторов отопления на сегодняшний день считается более прогрессивным и способствует повышению комфорта проживания людей. Кроме того, они обеспечивают более современный дизайн интерьера и удобны при выполнении скрытой прокладки.

Чтобы получить бесплатную консультацию или заказать замену батарей отопления, оставьте сообщение

Заполняя форму на сайте, вы соглашаетесь с нашей политикой конфиденциальности

Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу



Содержание статьи

• 1 Виды систем отопления
  • 1.1 Однотрубные
  • 1.2 Двухтрубная разводка
• 2 Где ставить радиаторы
• 3 Схемы подключения радиаторов
  • 3.1 Радиаторы с нижним подключением
  • 3.2 Батареи отопления с боковым подключением
    • 3.2.1 Вариант №1. Диагональное подключение
    • 3.2.2 Вариант №2. Одностороннее
    • 3.2.3 Вариант №3. Нижнее или седельное подключение

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

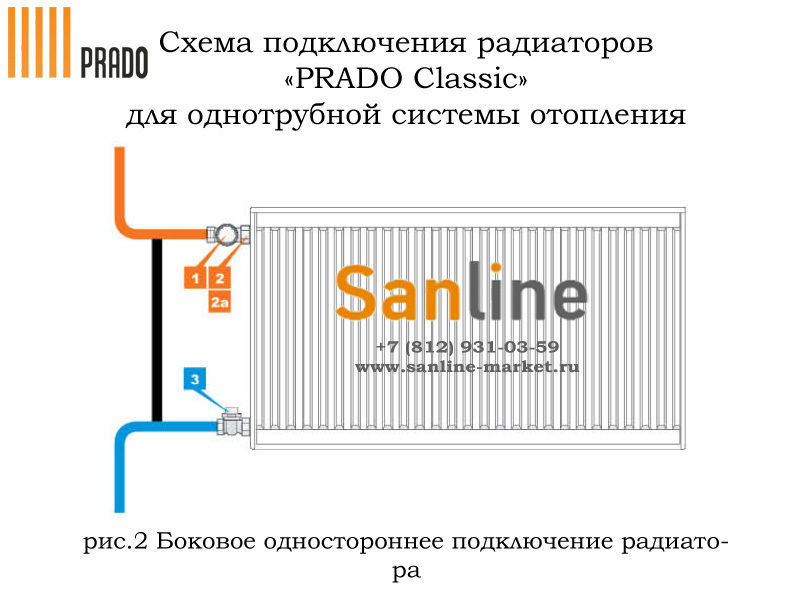

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одной из составляющих его эффективности является подключение радиаторов отопления. Неважно, собираетесь ли вы установить чугунные, алюминиевые, биметаллические или стальные радиаторы, важно правильно выбрать способ их подключения.

Способ подключения радиатора влияет на его теплообмен



Содержание статьи

• 1 Типы систем отопления
  • 1.1 одиночная труба
  • 1,2 Проводка с двумя трубами
• 2 Где установить радиаторы
• 3 Диаграммы радиатора
  • 3.1 Нижний подключение
  • 3,2 Радиаторы с помощью стороны сбоку со стороны подключений
  • • . 3.2.1 Вариант № 1. Диагональное соединение
    • 3.2.2 Вариант № 2. Односторонний
    • 3.2.3 Вариант № 3. Нижнее или седловидное соединение

Типы систем отопления

Количество тепла, которое излучает радиатор отопления, не в последнюю очередь зависит от типа системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, необходимо сначала разобраться, какие бывают системы отопления и чем они отличаются.

Однотрубная

Однотрубная система отопления является наиболее экономичным вариантом с точки зрения затрат на установку. Поэтому именно такой тип проводки предпочтительнее в многоэтажных домах, хотя такая система далеко не редкость и в частных. При этой схеме радиаторы подключаются к магистрали последовательно и теплоноситель сначала проходит через одну нагревательную часть, затем поступает на вход второй и так далее. Выход последнего радиатора подключается к входу котла отопления или к стояку в многоэтажных домах.

Пример однотрубной системы

Недостатком данного способа разводки является невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любой из радиаторов, вы будете регулировать всю остальную систему. Второй существенный недостаток – разная температура охлаждающей жидкости для разных радиаторов. Те, что ближе к котлу, очень хорошо нагреваются, те, что дальше — холоднее. Это следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что имеет два трубопровода – подающий и обратный. Каждый радиатор подключается к обоим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них подается теплоноситель одинаковой температуры. Второй положительный момент заключается в том, что на каждый из радиаторов можно установить терморегулятор и с его помощью можно изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостатком такой системы является то, что количество труб в системе почти вдвое больше. Но систему можно легко сбалансировать.

Подробнее о системах отопления частного дома читайте здесь.

Куда устанавливать радиаторы

Традиционно радиаторы отопления размещают под окнами и это не случайно. Поднимающийся поток теплого воздуха отсекает холодный воздух, поступающий из окон. Кроме того, теплый воздух нагревает стекла, не давая образовываться на них конденсату. Только для этого необходимо, чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому при выборе мощности радиаторов подбирайте ее так, чтобы ширина всего радиатора была не меньше заданного значения.

Как расположить радиатор под окном

Кроме того, необходимо правильно подобрать высоту радиатора и место для его размещения под окном. Его необходимо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если его опустить ниже, будет неудобно убираться, если поднять выше – будет холодно для ног. Расстояние до подоконника тоже регламентируется – оно должно быть 10-12 см. В этом случае теплый воздух будет свободно обходить преграду – подоконник – и подниматься по оконному стеклу.

И последнее расстояние, которое необходимо соблюдать при подключении радиаторов отопления, это расстояние до стены. Она должна быть 3-5 см. В этом случае по задней стенке радиатора будут подниматься восходящие потоки теплого воздуха, улучшится скорость обогрева помещения.

Читайте здесь, как смонтировать и подключить радиаторы отопления своими руками.

Схемы подключения радиаторов

Насколько хорошо прогреваются радиаторы, зависит от способа подачи к ним теплоносителя. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. При нижнем подключении расхождений быть не может. Трубок всего две – входная и выходная. Соответственно, с одной стороны охлаждающая жидкость подается к радиатору, с другой — отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно где подключать подачу, а где реверс написано в инструкции по монтажу, которая должна быть в наличии.

Радиаторы с боковым подключением

С боковым подключением вариантов гораздо больше: здесь подающий и обратный трубопроводы можно соединить в два патрубка, соответственно вариантов четыре.

Вариант №1.

Диагональное подключение

Такое подключение радиаторов отопления считается наиболее эффективным, оно принято за эталон, и именно так производители проверяют свои отопительные приборы и данные в паспорте на тепловую мощность — для таких связь. Все остальные виды соединения отдают тепло менее эффективно.

Схема диагонального подключения радиаторов отопления при двухтрубной и однотрубной системах

Это связано с тем, что при диагональном соединении батарей горячий теплоноситель подается к верхнему входу с одной стороны, проходит через весь радиатор и выходит из обратная, нижняя сторона.

Вариант №2. Односторонний

Как следует из названия, трубопроводы подсоединяются с одной стороны – подача сверху, обратка – снизу. Этот вариант удобен, когда стояк проходит сбоку от обогревателя, что часто бывает в квартирах, ведь такой тип подключения обычно преобладает. При подаче теплоносителя снизу такая схема применяется редко – не очень удобно размещать трубы.

Боковое подключение для двухтрубных и однотрубных систем

При таком подключении радиаторов эффективность обогрева лишь немного ниже — на 2%. Но это только в том случае, если секций в радиаторах немного — не более 10. При более длинной батарее самая дальняя от края ее будет плохо греть или вообще оставаться холодной. В панельных радиаторах для решения проблемы устанавливают расширители потока – трубки, выводящие теплоноситель чуть дальше середины. Эти же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седловое подключение

Из всех вариантов седловое подключение радиаторов отопления является наименее эффективным. Потери составляют примерно 12-14%. Но этот вариант самый незаметный – трубы обычно укладываются на пол или под него, и этот способ является наиболее оптимальным с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно взять радиатор чуть мощнее требуемого.

Седловое соединение радиаторов отопления

Имеет ли значение, с какой стороны радиатора течет и обратка?

Имеет ли значение, какая сторона радиатора течет и возвращается?

Магазин не будет работать корректно в случае, если куки отключены.

Вероятно, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

Поиск

• Бесплатная быстрая доставка
• Наше обещание устойчивого развития
• Цена соответствует

Меню

Учетная запись

• Аксессуары
• Клиренс
• Бестселлеры
• Вдохновение
• Номера
• Совет
• Калькулятор отопления

7 февраля 2023 г.

Имеет ли значение, с какой стороны радиатора течет и возвращается?

Если вы пытаетесь установить радиатор самостоятельно, то вы, вероятно, знаете, что одна сторона радиатора пропускает горячую воду в радиатор, а другая сторона возвращает более холодную воду обратно в котел. Важно знать, что важно, поэтому в этой статье мы объясним различия и то, как вы можете обеспечить бесперебойную установку радиатора.

Что такое подающая и обратная трубы?

В системе центрального отопления подающая и обратная трубы являются важным компонентом водопроводной системы. По подающему трубопроводу горячая вода от котла системы отопления поступает к радиаторам, а по обратному трубопроводу – охлажденная вода возвращается в котел.

Подающая труба обычно подключается к выходу из котла, и по ней горячая вода поступает к радиаторам. Когда горячая вода проходит через радиаторы, тепло передается от воды к воздуху в помещении, нагревая помещение. Охлажденная вода затем возвращается в котел через возвратную трубу, где она повторно нагревается и циркулирует обратно по системе.

Подающая и обратная трубы должны быть правильно подобраны и установлены для обеспечения эффективного и действенного нагрева. Неправильный размер или установка могут привести к таким проблемам, как низкий расход воды, плохая эффективность нагрева или даже отказ системы. Важно проконсультироваться с профессионалом для правильной установки и обслуживания системы центрального отопления.

Как правило, сторона радиатора с пометкой «вход» или «подача» предназначена для подключения к потоку горячей воды от насоса системы отопления, а сторона с пометкой «выход» или «обратка» предназначена для подключен к обратной линии, по которой охлажденная вода возвращается к насосу системы отопления. Однако в некоторых случаях может не иметь значения, какая сторона используется для потока, а какая для возврата, если соединения выполнены правильно.

Какой самый простой способ идентифицировать подающую трубу?

Самый простой способ идентифицировать подающую трубу в системе центрального отопления — следить за направлением потока.

Подающая труба несет горячую воду от котла системы отопления к радиаторам, поэтому она должна проходить от котла к радиаторам.

Вы можете использовать следующие шаги для идентификации подающей трубы:

1. Найдите котел: Найдите местонахождение котла в вашей системе отопления.
2. Ищите указатели направления потока: Некоторые системы отопления имеют стрелки или метки, указывающие направление потока. Если они есть в вашей системе, следуйте по стрелкам или меткам к радиаторам, чтобы найти подающую трубу.
3. Обратите внимание на трубы: Если индикаторы направления потока отсутствуют, обратите внимание на трубы. Подающая труба должна быть горячей на ощупь, так как по ней течет горячая вода.
4. Подтвердить с помощью расходомера: Если вы все еще не уверены, какая труба является расходомерной, вы можете использовать расходомер для подтверждения (если вы профессионал). Расходомер укажет направление потока и поможет определить расходную трубу.

Как убедиться, что радиаторные клапаны установлены на правильных трубах

Чтобы убедиться, что радиаторные клапаны правильно установлены на подающей и обратной трубах, выполните следующие действия:

1. Определите направление потока: Перед установкой клапанов важно определить направление потока в системе трубопроводов, что можно сделать, выполнив действия, описанные выше
.
2. Определите трубы подачи и возврата: Как только направление потока установлено, вы можете идентифицировать трубы подачи и возврата. По подающему трубопроводу горячая вода поступает к радиатору, а по обратному – охлажденная вода возвращается в систему отопления.
3. Установите клапан на подающем трубопроводе: Радиаторный клапан должен быть установлен на подающем трубопроводе рядом с радиатором. Клапан должен быть установлен в вертикальном положении так, чтобы направление потока было обращено к радиатору.
4. Подсоедините вентиль к радиатору: Подсоедините радиатор к клапану с помощью гибкого шланга или компрессионного фитинга. Убедитесь, что соединение плотное и надежное, чтобы предотвратить утечку.
5. Установите клапан на возвратной трубе: Радиаторный клапан должен быть установлен на обратной трубе рядом с радиатором. Клапан должен быть установлен в вертикальном положении с направлением потока от радиатора.
6. Подсоедините радиатор к обратному трубопроводу: Подсоедините радиатор к обратному трубопроводу с помощью гибкого шланга или компрессионного фитинга. Убедитесь, что соединение плотное и надежное, чтобы предотвратить утечку.
7. Проверка системы: После установки клапанов включите систему отопления и проверьте ее на наличие утечек. Если все работает правильно, вы сможете отрегулировать температуру каждого радиатора, поворачивая вентили.

Должны ли термостатические вентили радиатора быть на подаче или на обратке?

Термостатический вентиль радиатора (TRV) обычно устанавливается на подающем трубопроводе системы центрального отопления. TRV регулирует подачу горячей воды к радиатору в зависимости от температуры в помещении, что позволяет контролировать температуру в каждой отдельной комнате.

При установке на подающей трубе TRV измеряет температуру в помещении и регулирует подачу горячей воды к радиатору для поддержания заданной температуры. Если в комнате слишком холодно, TRV открывается, позволяя большему количеству горячей воды проходить через радиатор, нагревая комнату. Если в комнате слишком тепло, TRV закрывается, чтобы уменьшить поток горячей воды, охлаждая комнату.
