Вступление

По статистике, в большинстве своем пожары происходят из-за неосторожного обращения с огнем (причем, лидирует курение в постели). На втором месте – нарушение правил эксплуатации и монтажа электросети и электрооборудования, сюда же входят пожары по причине короткого замыкания и перегрузки электросети. На третьем месте – поджоги.

Ну если с первым и третьим местом все более или менее понятно, то каковы же причины возгорания электропроводки? Наиболее распостраненный случай — это «плохие контакты» в местах соединения, обусловленные окислением проводов, механическим ослаблением их сжима, возникающими из за некачественных материалов соединителей и их исполнения или недобросовестным монтажом. В результате «слабого контакта» между проводниками возникает повышенное сопротивление, вызывающее нагрев в месте соединения, иногда до температуры возгорания. Также причиной возгорания могут послужить завышенные номиналы автоматических выключателей, не соответствующие сечению электропроводки в доме, т.

к. провода пропуская через себя чрезмерно большие токи, также начинают сильно нагреваться. Ну и конечно не забудем про короткое замыкание, как правило, обусловленное нарушением изоляции между фазным проводом и нейтралью, возникающее из-за внешнего механического вмешательства или некачественных материалов изоляции кабеля.

Способы монтажа электропроводки в деревянном доме

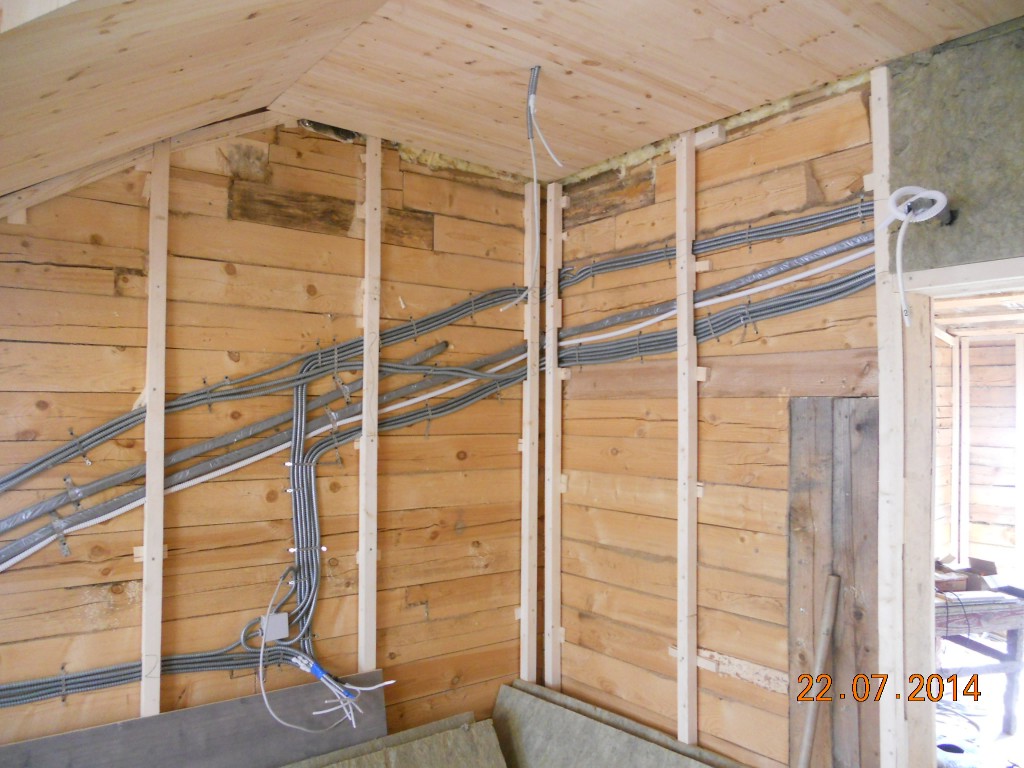

Скрытая проводка

Проводка в металлических трубах.

Для деревянных домов в которых будут облицовываться стены: в толще стен просверливаются каналы, в которые укладываются металлические трубы. Если внутри между стенами есть пустоты, то туда укладывают трубы до того как будут выполнять внутреннюю отделку. В домах же из бревна укладка осуществляется непосредственно при монтаже (сборке) дома. Внутренняя и внешняя поверхность металлических труб должны быть обработаны от острых заусенцев и нагара для избежания повреждения изоляции кабеля и желательно на концах должны быть одеты оконцовочные втулки. Их укладку необходимо производить с небольшим наклоном, чтобы обеспечить возможность вытекания конденсата.

Для защиты от коррозии трубы могут быть окрашены.

Прокладка по слою штукатурки.

Для каркасно-щитовых домов во время облицовки стен можно замонолитить кабель в штукатурку. Для того чтобы в дальнейшем иметь возможность заменить электропроводку ее стоит упаковать в гофру. Однако, данный способ крайне редко используется в деревянных домах и не применим для домов из бревна.

Открытая проводка

Проводка на изоляторах.

Данный способ подразумевает прокладку витыми проводами открытым способом на изоляторах, закрепленных на стенах и потолках. Данный вид электропроводки еще принято называть «Ретро проводка». Такой вид проводки подойдет для создания интерьеров, оформленных в винтажном стиле. Из минусов можно выделить то, что прокладка большого числа рядом идущих линий будет смотреться не совсем эстетично.

Проводка в коробах.

Электропроводку укладывают в пластиковый кабельный канал соответствующего размера и закрывают защелкивающейся крышкой. Минусом данного способа является то, что если происходит усадка дома, то это может привести к деформации короба, а расположение проводов большой группой в одном кабельном канале увеличивает риск возгорания.

В пластиковой или металлической гофре.

Этот способ предполагает протягивание электропроводки в гибкой пластиковой гофрированной трубе, не поддерживающей горения, или металлической. К минусам данного способа укладки можно отнести неэстетичный внешний вид гофры, которую сложно уложить очень ровно. В качестве альтернативы можно использовать цельные трубы, которые легко можно покрасить под цвет интерьера.

Выбор марки и сечения кабеля

Как правило в жилых и нежилых крытых помещениях рекомендуется использовать медные кабели ВВГнг или BBГнгLs. Для переносных электроприборов и удлинителей подойдут кабели ПВС и ШВВП. Изоляция этих кабелей (ВВГнг и ВВГнгLs) не распространяет горение и даже в случае перегрева не может стать причиной пожара. Алюминиевый кабель использовать нежелательно, т. к. контакты с участием алюминиевых проводников больше расположены к потере надежности и к образованию электрической дуги, которая может вызвать возгорание. Если есть подозрения, что условия эксплуатации будут способствовать повышенному нагреву жил, то указанные в таблице ниже нормы можно занизить. Но увеличивать их нельзя, так как это может привести к перегреву изоляции. Обычно принято использовать следующие сечения кабеля: 1,5 мм² — на освещение, 2,5 мм

2 — на электрические розетки, 4-6 мм² на силовые розетки для электрических плит и варочных поверхностей. Мы рекомендуем Вам покупать кабель, выпускаемый только в соответствии с ГОСТ, т.к. производители зачастую реализуют свою продукцию с характеристиками не соответствующими нормам. Об этом более подробно читайте в статье: «Электрический кабель по ГОСТУ и по ТУ. В чём различия?»

Выбор защитной автоматики

Автоматический выключатель — это коммутационный аппарат, предназначенный для автоматического размыкания электрической цепи в момент возникновения коротких замыканий или перегрузок, которые в основном и приводят к возгоранию проводки и создают опасность для жизни людей. Поэтому очень важно, чтобы при выборе защитной автоматики их номинальный ток соответствовал сечению соответствующих проводов. Для меди руководствуются обычно следующими показателями: для 1,5 мм

2 — не более 16 ампер, для 2,5 мм² — не более 25 ампер, для 4 мм² — не более 40 А, для 6 мм² — не более 50 А. Стоит уделить особое внимание выбору производителя автоматических выключателей, т.к. не все аппараты срабатывают одинаково хорошо, да и контакты делаются по разным технологиям и из разных материалов, а это как раз характеризует то, как будет зажат провод и не будет ли он греться. Для обеспечения надежной защиты мы рекомендуем Вам использовать автоматы от фирм Legrand и Schneider Electric. При выборе номинальных значений автоматических выключателей следует обратить внимание на токовый номинал потребителей, которые включаются в линию.

Выбор электроустановочных механизмов

Какие требования предъявляются к современным электроустановочным изделиям? Качество изготовления должно обеспечивать их долгую и безопасную эксплуатацию, а дизайн и приятный внешний вид соответствовать интерьеру помещения, в котором они будут находиться, удобство конструкции должно позволять осуществлять легкий и быстрый монтаж/демонтаж.

Все электроустановочные изделия по способу крепления принято делить на две группы: внутреннего (скрытого) и наружного (накладного) монтажа. Для деревянных домов, как правило, используют механизмы наружного монтажа. Эти механизмы представляют из себя изделия, находящиеся полностью в защитном корпусе с прикрепляемым к стене шурупами основанием. Важным критерием выбора является степень пылевлагозащиты корпуса механизмов. Так, например на улицу или во влажное помещение рекомендуется устанавливать розетки и выключатели со степенью защиты не менее IP44, а в обычные помещения можно установить IP20.

Если жесткая конструкция отделочного слоя стен позволяет и есть свободное пространство между ним и основной стеной, то можно использовать механизмы скрытого монтажа, большая часть корпуса которых скрыта внутри стены. Для установки в стене сначала делают отверстие необходимого диаметра, в которое потом вкладывают специальный подрозетник для полых стен с крепёжными лапками, прижимающими его к стене с внутренней стороны, а потом к нему с помощью винтов или лапок-распорок крепят сам электроустановочный механизм.

Устройства для внутреннего монтажа имеют только переднюю панель с расположенными под ней токоведущими элементами, а провода или кабели подсоединяются к ним при помощи винтовых или пружинных креплений.

Любые электроустановочные механизмы обладают рядом общих показателей — характеристик, заявленных производителем. Однако фактические характеристики могут очень сильно различаться с заявленными, засчет того, что у них разные материалы и качество исполнения, технология производства, применяемые инженерные решения и многое другое, именно поэтому мы рекомендуем покупать изделия проверенных брендов, гарантирующих качество изготовления, простоту и надежность эксплуатации.

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Роман, 05 февраля 2018 года

При использовании этой статьи ссылка на эту страницу обязательна

Скрытая проводка в деревянном доме : особенности монтажа и правила



Скрытая(внутренняя) проводка- это такой тип прокладки электропроводки внутри строительных конструкций, перегородок, в полу, внутри стен, а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

Внутренний монтаж выбирают уже на начальной стадии проектирования дома, чтобы заложить металлические трубы в стены деревянного дома. Это очень сложный процесс, требующий высокой квалификации рабочих.

Кроме того, фирма выполняющие такие работы должна иметь профессиональный инструмент. Особенность монтажа скрытой проводки в бревенчатом доме в том, что строительство ведут две бригады: одна возводит дом, т.е плотники, вторая бригада электромонтажников закладывает закладные трубы под кабеля.

Помните! Скрытая электропроводка в деревянном доме на 70-100 процентов дороже по сравнению с наружней.





Скрытая электропроводка прокладывается различными способами:

• в гофре
• в металлорукаве
• в металлических трубах
• в пластиковых и металлических коробах
• под слоем штукатурки и в стяжке

Мы производим монтаж скрытой электропроводки согласно ГОСТам и ПУЭ в деревянных домах, квартирах и т. д. уже более 14 лет. У нас колоссальный опыт в таких работах и высокое качество.

Звоните нам и мы проконсультируем и рассчитаем стоимость работ: 8-926-759-60-58 и 8-916-463-55-54.



Скрытая проводка в квартире и деревянном доме очень сильно отличается как по способу прокладки, так и по важности на безопасность жилища.

Если в слое штукатурки произойдет короткое замыкание кабеля или другая неисправность, ничего страшного не произойдет, так как штукатурные растворы негорючие.
А вот замыкание скрытой проводки в деревянном доме приводит, как правило, к неприятным последствиям.
Деревянные дома и бани из бревна и бруса все больше набирают популярность ввиду своей экологичности, уюта и других свойств, которых нет в каменных строениях. Однако конструкция таких домов отличаются неприятным свойством — они горят. Причин может быть несколько, но чаще всего возгорание происходит из-за неполадок в электропроводке. К монтажу проводки в деревянном доме нужно относиться очень серьезно.

---

Поэтому к прокладке скрытой проводки нужно отнестись очень серьезно и доверять ее только грамотным специалистам.







Преимущества скрытой проводки







Скрытая проводка проложенная в деревянном доме или бане с соблюдением всех правил является безопасной и имеет ряд преимуществ:

• внешний вид внутри строения, натуральный неиспорченный вид дерева
• большой выбор механизмов розеток и выключателей для внутреннего монтажа
• защита кабелей от механических повреждений и воздействий
• пожаробезопасность

Все эти преимущества возможны только при грамотном и правильном монтаже скрытой проводки, иначе они превращаются в недостатки.






Если вы на первое место ставите дизайн интерьера и внешний вид, тогда для вас подойдет скрытая проводка в деревянном доме. Но принимая решения о ее монтаже, обязательно нужно взвесить все за и против.









Недостатки скрытой проводки в деревянных строениях







Недостатки такой проводки получить очень легко при халтурном монтаже и экономии на материалах.
Вот они:

• скрытую проводку в доме из бревна нужно монтировать на стадии строительства дома, сверлить в каждом бревне отверстия и делать закладные из металлических труб, что в свою очередь влечет удорожание работ и другие неприятные моменты
• при усадке дома бревна могут передавить кабель или трубу
• сложность прокладки металлических труб согласно всем правилам и ГОСТам
• невозможность добавить или перенести впоследствии розетки и выключатели
• высокая цена за монтаж скрытой проводки и материал в деревянном доме







Не каждая фирма сможет грамотно и по всем правилам выполнить безопасный монтаж скрытой электропроводки в деревянном доме.

Чтобы она была экономичной и безопасной, стоит посмотреть розетки для скрытой проводки в деревянном доме компании «Derevfarfor». Это Российский производитель керамической фурнитуры для монтажа в деревянных домах.

Цена и качество данного продукта вас порадует.











Правила монтажа скрытой проводки в деревянных домах различными способами



Как же правильно и безопасно произвести монтаж скрытой электропроводки  в деревянном доме без риска? Для этого есть «Правила устройства электроустановок».

Одним из требований к работам является то, что скрытая электропроводка должна выполняться с применением проводов, не поддерживающих горение.

Это провода ВВГнг  и NYM. Они имеют медные жилы.
ВВГнг  это силовой кабель с виниловой изоляцией и оболочкой низкой горючести( обозначен буквами нг). Кабель ВВГнг может быть плоским и круглым.
 Кабель NYM имеет изоляцию проводников из ПВХ пластиката (как правило, серого цвета), а также внутренний заполнитель из вулканизированной резины . Кабель NYM  круглый.

Контур заземления имеет огромную роль в безопасности жилища при монтаже скрытой проводки.
Провода прокладываются внутри металлических труб, обладающих локализационной способностью,  надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубы в обязательном порядке заземляется.


Важные правила из  ПУЭ:

• металлические трубы должны прокладываться с уклоном таким образом, чтобы в них не скапливался конденсат и вода
• в помещениях с повышенной влажностью или парами, которые могут воздействовать на оболочку кабелей, места соединения труб должны быть уплотнены и быть герметичны
• в сухих помещениях допускается монтаж труб и коробов без уплотнения
• все металлические трубы и другие части трассы должны быть заземлены

Скрытая проводка в деревянном доме в гофрах не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности.

Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Металлические трубы технологичны и удобны, но дорого стоят. как и комплектующие к ним. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д.

Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской. Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества.

Медные трубы дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

 Есть несколько способов монтажа скрытой электропроводки в деревянных домах (проводка в кабель каналах, в гофрах), но далеко не все соответствуют современным требованиям. А первое правило — максимальное соответствие требованиям пожарной безопасности. Схемы монтажа электропроводки в деревянном доме должны это учитывать. Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах, обладающих локализационной способностью.

 Лучшим материалом для прокладки проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба.

Если же используются материалы в виде гофро трубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло. В качестве изоляционных прокладок используются алебастр, цементная штукатурка, бетон.

Толщина слоя определяется расчетной мощностью проводки. Выбор и разметка трассы прокладки электрических линий должны производиться в строгом соответствии с требованиями ПУЭ.

Количество поворотов и изгибов должно быть минимальным.



Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме требует особого подхода в выбору способа монтажа. Все основные требования учитывают сгораемость конструкции строения. Если в домах из пеноблока, ракушки, кирпича в случае воспламенения кабеля сгорит только кабель, то в деревянном может пострадать вся конструкция. Это стены, потолок, или даже все здание целиком.

Лучший способ от этого застраховаться — использовать негорючие кабель-каналы из металла и провода с изоляцией, маркированной индексом «НГ». Конечно, если делать кабель-каналы из толстостенных стальных труб, то этот способ очень дорогостоящий, но можно пойти другим путем:

1. Сделать электропроводку в деревянном доме полностью наружной, пустив провода поверх внутренней поверхности стен, например, в стиле ретро-проводка.
2. Использовать жестяные кабель каналы, а не трубчатые. Провода тоже будут на поверхности, а не внутри конструкций.

Мы рассмотрим все способы. Технология с кабель-каналами из тонкого металла, расположенными на внутренней поверхности стен — самая распространенная и доступная в плане цены.

Содержание

1. Какая электропроводка подходит для деревянного дома
2. Открытая или скрытая электропроводка в деревянном доме
3. Нормативные документы
4. Схема электропроводки в деревянном доме и подготовка проекта
5. Выбор кабеля и электроустройств
6. Выбор вводного кабеля и автоматического выключателя на вводе
7. Электропроводка в деревянном доме своими руками: план проведения работ
8. Ввод электролинии в дом
9. Установка распределительного щитка
10. Электромонтаж распределительных коробок
11. Установка розеток и выключателей
12. Установка осветительных приборов
13. Рекомендуемые видео по теме проводка в деревянном доме

Какая электропроводка подходит для деревянного дома

Электропроводка в деревянном доме может монтироваться либо по открытой, либо по закрытой схеме. Оба способа имеют свои преимущества и могут быть скомбинированы в разных комнатах. Рассмотрим их подробнее.

Открытая или скрытая электропроводка в деревянном доме

Под открытой электропроводкой подразумевают схемы прокладки проводов на поверхности деревянных стен, или даже на некотором расстоянии от них (с помощью специальной фурнитуры создается воздушный промежуток между проводом и стеной). Преимущество открытого способа прокладки — ремонтопригодность и минимальные трудозатраты. Провод идет по поверхности стен и потолков.

Электропроводка в медных трубах в стиле Лофт

Фарфоровая рапредкоробка

Ретро-проводка в светлом стиле



Кроме того, после появления на рынке так называемой ретро-проводки популярность открытого способа прокладки резко возросла. Используются витые провода различных цветов и фарфоровые розетки и выключатели.

Ретро провод витой Винтаж белый 3х2,5

Ретро провод витой Винтаж бежевый 3х1,5

Ретро провод витой Винтаж 3х2,5 коричневый



Открытый способ прокладки остается оптимальным, когда электропроводка в деревянном доме прокладывается по стенам без штукатурки. Например, стена из бруса или оцилиндрованного бревна без утеплительного слоя. На ней можно использовать жестяные кабель-каналы, но смотреться они будут не эстетично, впрочем, дизайнеры предлагают много разных вариантов фурнитуры и можно найти подходящий.

Вот несколько примеров электропроводки в стиле «Лофт»:

Электропроводка в стиле лофт с необычными светильниками

Электропроводка в стиле лофт в медных трубах

Электропроводка в стиле лофт

На видео ниже представлены образцы металлических труб и аксессуаров для полноценного монтажа открытой электропроводки в деревянном доме.

Для скрытой электропроводки в деревянном доме используют:

• гофрированные металлические трубы;
• жесткие стальные трубы;
• кабельные каналы из металла.

Они прокладывается под штукатуркой, под потолком, под полом или перекрытием. Этот способ намного более универсальный, но он требует дополнительных затрат. Конечно, при использовании стальных труб для защиты проводки, затраты повышаются почти вдвое по сравнению с открытой проводкой.

должен производиться максимально качественно, так как любые нарушения очень сложно будет устранить. Необходимо избегать соединения проводов, кроме как в распределительных коробках. Учитывайте, что любое повреждение провода очень сложно будет устранить, как раз из-за того, что он расположен скрыто.

Проводка надежно защищена от линейного растяжения, сильного сдавливания, а также от изломов и проколов.

При случайном возгорании в помещении провода не будут повреждены.

При наличии такой защиты солнечные лучи и атмосферные воздействия не опасны для изоляции кабелей.

При выборе варианта монтажа в металлических трубах резко увеличивается стоимость работ и материалов.

Нормативные документы

Устройство электропроводки в деревянном доме регламентируется тем же нормативным документом, что и для домов с другим материалом стен. Это ПУЭ-7 «Правила устройства электроустановок» и свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

ПУЭ—7 7.1.38 — Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

СП 256.1325800.2016 —15.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые и их следует выполнять кабелями, соответствующими требованиям ГОСТ 31565:

— за подвесными потолками и в пустотах перегородок, выполненных из негорючих (НГ) материалов и группы горючести Г1, электропроводки следует выполнять в соответствующих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах. Допускается при прокладке кабелей применять металлические погонажные электромонтажные изделия (трубы, короба, лотки и т.д.), а также прокладку отдельных кабелей на скобах;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г2, электропроводки следует выполнять в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г3 и Г4, электропроводки следует выполнять в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

— электропроводка должна быть сменяемой.

где,

• Г2 — умеренногорючие материалы, продолжительность самостоятельного горения не более 30 секунд;
• Г3 — нормальногорючие материалы, продолжительность самостоятельного горения не более 300 секунд;
• Г4,— сильногорючие материалы, продолжительность самостоятельного горения более 300 секунд.

Рекомендую посмотреть видео ниже о том, как надо и как не надо делать электропроводку в деревянном доме.

Также Вам необходимо выполнить несколько следующих основных пунктов:

1. Использование только медных проводов, алюминиевые полностью исключаются. Их нельзя применять ни в каких жилых помещениях.
2. Проход через стену делается только во втулках, а не просто просверливанием.
3. Провод прокладывается только горизонтально и только вертикально, наклонные кабельные линии не допускаются.
4. Соединения проводов — только в монтажных коробках методом опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) предусмотренными ПУЭ-7 пункт 2.1.21, скрутки не допускаются.
5. Разветвительные коробки утапливаются в строительных конструкциях, например, в стенах (за исключением способов открытой прокладки).
6. Сечение кабеля подбирается на не менее чем 5,5 кВт на дом без электрической плиты. Для электроплиты делается отдельная проводка.
7. Любые участки проводов и кабелей не должны испытывать механической нагрузки.

Схема электропроводки в деревянном доме и подготовка проекта

Оптимально придерживаться типовой схемы прокладки электропроводки, когда устанавливается один щит для учета электроэнергии и в нем же ставятся автоматические выключатели, устройства защитного отключения и другие приборы по необходимости. Схема электропроводки в деревянном доме не должна быть усложнена.

Монтажная схема электропроводки с привязкой к планировке дома

Учитывайте, что из-за необходимости защиты (несгораемые трубы для проводов, кабель каналы), каждый метр электропроводки обходится дороже. Провода прокладывают в кабель-каналах из несгораемых материалов. При этом сама схема прокладки никак не меняется. Используются все те же маршруты, горизонтальные и вертикальные линии, как и в домах с несгораемыми стенами и квартирах.

Электрическая схема электропроводки

Составляется технический проект подключения электроснабжения дома с детальной проработкой всех узлов. Это недорогая процедура, так как проект электрики создается по типовым решениям. Никакие узлы не требуется разрабатывать заново. Сейчас, с повсеместным распространением компьютерных программ, составление полного пакета проектной документации стоит недорого.

Выбор кабеля и электроустройств

Оптимальным вариантом для монтажа скрытой электропроводки будет кабель ВВГ с приставкой НГ в изоляции. Это точно такой же вариант, как и для всех остальных жилых помещений со стенами из любых материалов. На фото справа показан кабель ВВГ-Пнг 3х2,5 (плоский с медными жилами)

Если же принято решение проводить монтаж электропроводки в деревянном доме своими руками, то учитывайте, что даже для маломощных потребителях (например LED-свет) сечение провода для освещения не должно быть меньше 0,9 мм.

Таблица выбора сечений токопроводящих жил кабелей с резиновой и поливинилхлоридной изоляцией
Сечение медной токопроводящей жилы, мм.кв.	Диаметр жилы, мм	Медные жилы проводов и кабелей
		Напряжение, 220 В		Напряжение, 380 В
		Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1	1,12	15	3,0	14	5,0
1,5	1,38	18	3,3	15	5,4
2,0	1,59	23	4,8	19	6,9
2,5	1,78	25	5,2	21	7,6
4,0	2,26	32	6,7	27	9,7
6,0	2,76	40	8,4	34	12,3
10,0	3,57	55	11,5	50	18
16,0	4,51	80	16,7	70	25,3
25,0	5,64	100	20,9	85	30,7
35,0	6,68	125	26,1	100	36,1

Если вы решили выполнять монтаж открытой электропроводки, то нужно использовать специальный провод. Идеальный вариант — ретро-провод с тканевой оплеткой.

Витой ретро-провод Винтаж белый Lindas

Витой провод ретро в текстильной оболочке

Учитывайте, что светлые провода в тканевой оплетке выглядят красиво, но очень непрактичны. Их изоляция впитывает пыль, темнеет и портится мухами. Лучше сделать выбор в пользу темной оплетки.

В комнатах с детьми и на кухне лучше отказаться от витого провода и использовать обычный, но с прокладкой открытым способом с защитой специальными аксессуарами. Это наружный корпус для кабеля из оцинкованного профиля.

Используя профили с порошковой окраской любого цвета, можно хорошо вписать электропроводку в интерьер. Очень хороший вариант — окраска под дерево. Тогда такой короб не будет слишком сильно выделяться на стене, или на потолке, особенно, если его подобрать в тон.

Выбор вводного кабеля и автоматического выключателя на вводе



Ввод в дом делается самонесущим изолированным проводом с изоляцией с компонентами защиты от ультрафиолета. Выбор вводного кабеля и автоматики определяется мощностью. Провод СИП 4х16 для наружной прокладки с изоляцией черного цвета пригоден для всех климатических зон.

Используется стандартный набор щитового оборудования: УЗО и автоматы для защиты отдельных линий. Например, линия электроплиты защищается отдельным автоматом. Также УЗО желательно использовать несколько, чтобы получить максимальную защиту.

Электропроводка в деревянном доме своими руками: план проведения работ

1. Составление проекта, сметы (проектно-сметной документации). Поскольку электропроводка в частном доме делается своими руками, нет никакой необходимости именно составлять документацию по всем правилам. Просто делается общий примерный план с использованием типовых узлов, по образцам имеющихся по правилам ПУЭ. Смета обычно записывается в тетради с указанием количества проводов, фурнитуры и щитового оборудования.
2. Выполнение наружной разводки, установка внешнего щитка с прибором учета, но без его подключения.
3. Прокладка основных кабельных линий по стенам и потолку:
4. Установка распределительных коробок, розеток и выключателей.
5. Установка распределительного щита, монтаж щитового оборудования в нем.
6. Подключение всех соединений во внутреннем и внешнем контуре, но без подключения к току.
7. Заключительная проверка, подключение к сети.

Если проводка в деревянном доме делается впервые на новом участке, то в этом списке появляется дополнительный пункт — подключение объекта с пломбированием счетчика инспекторами энергосбыта. Поскольку, этот этап не делается самостоятельно, то его описывать не нужно. Просто подаются соответствующие документы на подключение жилого дома, и вносится оплата.

Ввод электролинии в дом

При подводке электропитания к каркасным домам применяется самонесущий провод СИП. Для обычного ввода, как правило, достаточно провода с сечением токовых жил 16 мм2.

Установка распределительного щитка

В деревянном доме применяется точно такой же распределительный щиток, как и в домах с любым другим материалом стен, но обязательно металлический, а не пластиковый. В нем устанавливаются устройства защиты электрических линий с разделением по освещению, розеткам и целевому назначению. Наиболее чувствительное УЗО устанавливается в ванную комнату и на линию питания садового электроинструмента.

Электрощит в деревянном доме

Электрический щит в деревянном доме

Пример установки электрощита в деревянном доме

К щиту подводится . О том, как его сделать, подробно рассказано в на нашем сайте. Кроме того, в настоящее время широко применяются комплекты модульно-штыревого заземления, которые можно смонтировать легко и просто своими руками. Об этом заземляющем устройстве Вы можете прочитать в .

Электромонтаж распределительных коробок

При монтаже скрытым способом распределительные коробки должны быть доступны для обслуживания. Если вы используете открытый способ прокладки электропроводки, то распределительные коробки удобнее монтировать на поверхности стен.

В открытом способе коробка крепится с помощью коротких саморезов. Для открытой установки годятся только специальные коробки, предназначенные производителем для этого. Нельзя как открытую ставить коробку, предназначенную для монтажа в штукатурке.

Монтаж трубной проводки и вариант установки распределительной коробки показаны на видео ниже.

Установка розеток и выключателей

На деревянной стене устанавливаются только те розетки, которые имеют специальное крепление на плоской поверхности, чтобы под них не пришлось долбить гнездо. Опять же, интересен вариант ретро-проводки. Схема электропроводки в деревянном доме учитывает стандартное расположение розеток на высоте не выше уровня пояса и с количеством 2-4 шт на комнату.

Технология качественного монтажа розеток и выключателей хорошо показана в видео, представленном ниже.

Установка осветительных приборов

К настенным и потолочным осветительным приборам подводятся кабельные линии с защитой их металлической трубой скрыто или коробом. Светодиодные светильники оптимально подходят для деревянных домов, благодаря тому, что почти не нагреваются. Если потолок деревянный, то, опять же, оптимально использовать кабель-канал под дерево.

В деревянных домах часто встречаются гипсокартонные потолки. В этом случае провод к осветительным приборам подводится по стандартной схеме: между конструкционным дощатым потолком и подвесным, только на него обязательно одевается гофрированная металлическая труба. Вне зависимости от мощности светильника сечение провода не должно быть меньше 0,9 мм.

Электропроводка в деревянном доме делается не сложнее, чем в обычном. Необходимо только учитывать все нормы и правила. Следите за обновлениями нашего сайта, чтобы не пропустить интересные статьи с практическими советами по бытовой электрике и другим темам.

Рекомендуемые видео по теме проводка в деревянном доме

Правильный монтаж проводки в доме из бруса на видео.

И еще одно видео о правилах монтажа.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.



Способы монтажа электропроводки в деревянном доме

Электропроводка в деревянном доме – сложно выполнимая и требующая большого опыта задача. Если прокладка отопления, водоснабжения и газификации не допускают разночтений и четко регламентированы, то монтаж электропроводки вызывает много вопросов. Данная статья призвана изложить еще одну точку зрения на прокладку электропроводки в деревянном доме.

Кажется, что в монтаже проводов нет ничего трудного, надо только выбрать способ прокладки, затем открыть ПУЭ и СНИП и выполнить все по правилам, но не все так просто. Давайте остановимся подробней на способах прокладки электропроводки.

Открытая электропроводка

Открытая электропроводка, это прокладка кабеля, выполненная по поверхности потолков, стен и другим элементам зданий.  При монтаже электропроводки открытым способом применяются следующие методы -непосредственно по поверхности стен зданий и сооружений, на изоляторах, роликах, тросах и струнах, в коробах, трубах, гофре и металлических рукавах, на лотках, в электротехнических плинтусах и т. п

В последнее время все большей популярностью пользуется монтаж электропроводок под старину (ретро электропроводка) . В этом случае монтаж витого провода по стенам и потолкам происходит с помощью керамических роликов, а расключение проводов происходит в наружных распаечных коробках выполненных из пластмассы или фарфора.

Для прокладки открытым способом разрешено использовать кабель NYM в тройной изоляции или ВВГнг в двойной изоляции (эти кабели относятся к классу НГ не распространяющие горение). Крепить эти кабели можно на поверхности стен с помощью пластиковых скобок. Если применять кабель других марок, например ПВС, следует установить под кабель прокладку из негорючего материала, выступающую с каждой стороны на 10 мм. Но необходимо помнить, что электропроводку, выполненную открытым способом достаточно просто повредить, а последствия очень легко предугадать.

Прокладка в кабель-канале и гофре

При этом способе монтажа кабель укладывается в пластиковые короба, закреплённые на поверхности стены или потолка, после чего закрываются крышками. Этот способ гораздо эстетичнее, чем открытая электропроводка,однако не стоит забывать, что монтаж производится в деревянном доме, стены которого подвержены усадке, которая может достигать несколько сантиметров для стены высотой три метра. Что при этом происходит с коробами нетрудно догадаться.

К недостаткам также можно отнести ограниченный выбор розеток и выключателей для накладного монтажа и общий вид так сказать на любителя.

Электропроводка, выполненная с применением гофротрубы — при таком способе электромонтажа получается достаточно интересный дизайн помещения, учитывая, что местами будет проложено от 3 до 5 гофр рядом поэтому производить такой монтаж лучше в подсобных помещениях.

Следует упомянуть о том, что гофру с затянутым внутрь кабелем очень трудно натянуть ровно и провисания со временем просто неизбежны, что может усугубится при усадке деревянного дома. Неясно, какие выключатели и розетки применять с таким видом прокладки кабеля.

Скрытая электропроводка в деревянном доме

Скрытая электропроводка выполняется в гибких металлических рукавах, трубах, коробах, пустотах строительных конструкций, под слоем штукатурки и т. п. Правила устройства электроустановок четко прописывает, что скрытая электропроводка в деревянном доме должна быть выполнена в металлической трубе, не будем спорить со специалистами, писавшими правила они всегда и во всем правы. Главная роль стальной трубы при монтаже скрытой электропроводки это только ограничительная мера по распространению огня при коротком замыкании и защита от грызунов. Однако следует учесть то, что правила писались в те времена когда не было современных автоматов, УЗО , диффавтоматов, кабеля в тройной изоляции, не поддерживающие горение, самозатухающей гофры и т.д.

Все это можно соблюсти при монтаже в деревянных перегородках, если Вам надо выполнить монтаж скрытой электропроводки в доме из бревна или клееного бруса.

Как убрать металлические трубы в стены, соединить их с металлическими распаечными коробками и подразетниками, потом все это заземлить? Что будет со всей этой конструкцией при усадке дома? Выход здесь только один: прокладывать группу розеток в металлических трубах под полом, а линию освещения от выключателей и выше к светильникам внутри металлической гофры, которая защитит кабель от механических повреждений и ограничит распространения огня при коротком замыкании.

Весь используемый при монтаже кабель должен иметь маркировку НГ — то есть не поддерживать горение, а прокладку его производить в трубе, а где это невозможно в металлической гофре, с обязательным последующим их заземлением. Сечение кабеля необходимо точно подбирать в зависимости от нагрузки, для исключения его нагрева при дальнейшей эксплуатации. Избегать соединения проводов в скрытых полостях, так как все неисправности проводок возникают в местах их расключения. Выполнять все кабельные трассы с небольшой слабиной, что бы избежать механических нагрузок на кабель. Ограничить нагрузку на каждую линию правильно распределив нагрузку и подобрав автомат защиты.

Материалы, близкие по теме:

• Ретро проводка в деревянном доме
• Электропроводка в деревянном доме
• Электромонтаж деревянного дома

Как сделать проводку в деревянном доме

Проводка в деревянных домах: какую выбрать

В коттеджах, построенных по каркасной технологии или из цельного дерева, используют 2 вида проводки:

• скрытую, проложенную внутри стен, перегородок или перекрытий;
• открытую, смонтированную на поверхности.

Скрытая проводка

Требования ПУЭ для скрытой проводки достаточно строгие:

• Провода должны прокладываться в конструкциях из горючих материалов только в закрытых коробах или металлических трубах с толщиной стенки не менее 1,2-2,5 мм для локализации короткого замыкания.
• Запрещено использование пластиковых или металлических гофрорукавов.
• Для соединения можно применять пайку, сварку или резьбовые крепежи.
• Допускается прокладка линий без металлической защиты, но с устройством слоя изоляции из штукатурки или алебастра толщиной не менее 10 мм.
• Если толщина кабеля превышает по расчету 2,5 мм, прокладываются 2 линии.
• Расчетная минимальная нагрузка для домов с электроплитой не менее 8,8 кВт, 5,5 — без нее.
• В домах более 60 м² расчетная нагрузка увеличивается на 1% на каждый метр площади.

Скрытая проводка укладывается в стальные или медные трубы, металлические гибкие рукава, короба, пустоты конструкций или борозды в штукатурке. Подрозетники и коробки должны быть металлическими.

Открытая проводка

В отношении открытой проводки ПУЭ значительно мягче:

• Провода можно прокладывать в гофре, кабель-каналах, металлических рукавах, электротехнических плинтусах, а также на изоляторах, установленных на расстоянии 1 см от стен.
• Материал каналов должен не поддерживать горение.
• Под розетки, коробки, выключатели и осветительные приборы подкладываются пластинки из металла.
• Проходы через стены, перекрытия и перегородки оборудуются металлическими гильзами.
• Провода не должны слишком плотно лежать в кабель-каналах или гильзах, допустимый объем заполнения — 40%.

Открытая проводка экономичнее по материалам и затратам труда, но внешне менее аккуратная, чем скрытая. Чтобы нивелировать этот недостаток, ее часто маскируют под дерево или выполняют в ретро-стиле. Это придает коммуникациям декоративный и привлекательный вид, позволяет сделать их полноправными участниками дизайна интерьера.

4 Вводный провод и автомат – как выбрать правильно?

Для определения сечения кабеля, ведущего в дом, нужно рассчитать общую мощность (суммарную номинальную нагрузку) всех имеющихся электрических устройств и оборудования

Это особенно важно, если проводка в деревянном доме обновляется. То есть производится полная замена автовыключателей и внутренней разводки

При необходимости установки нового вводного кабеля на брусовый дом либо жилое строение из бревен следует обратиться в энергоснабжающую организацию. Его замена осуществляется до монтажа и опломбирования счетчика учета потребленного электричества.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат. При однофазном питании (220 В) используются устройства с 1 либо двумя полюсами.

Специалисты советуют подбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электроцепь. Тем самым он исключает опасность возникновения короткого замыкания.

С типом, характеристикой и номиналом вводного автомата (ВА) несложно определиться самостоятельно. Сначала берется мощность всего электрического оборудования в доме. По формуле P / U * 0,8 высчитывается показатель максимального тока. Его величину умножают на специальный коэффициент 1,1 и получают значение, при котором срабатывает выключатель на вводе (в большинстве случаев применяют предохранитель на 25 А).

Характеристику автовыключателя определяют посредством деления ТКЗ на величину номинального тока. Для индивидуальных домостроений рекомендуется применять устройства категории С. Они прекрасно показали себя при работе в электросетях со смешанной нагрузкой.

ВА монтируется после счетчика. Эти два прибора крепят в электрическом щите на DIN-рейку вместе с УЗО и автоматами для отдельных групп оборудования, после чего приступают к прокладке кабелей по жилищу.

Как провести проводку в деревянном доме?

Схема 1 — Схема разводки в деревянном доме

Проводка ведется скрытым или открытым способом и делится на внешнюю и внутреннюю.

Схема 2 — Схема разводки электроточек

Внешняя проводка

Внешняя проводка – это провода от централизованной линии электропередач до щита в доме. Она делится на участок ответвления от линии электропередач и участок непосредственного ввода в дом (и подключения ко внутреннему щиту). К дому провода могут вести по воздуху или под землей.

Для ведения по воздуху выбирается кабель достаточного сечения и изоляции, прикрепляемый на натянутый трос или провод типа СИП. На стене дома провод крепится на изолятор, посаженный на крюк в стене. СИП же крепится специальными анкерными зажимами. Ввод кабеля в дом выполняется через металлическую трубку.

Проведение кабеля под землей надежнее, но дороже. Кабель укладывается в траншею, глубиной не менее 0,7 м и вводится в дом через трубу в отверстие в фундаменте.

Вводной провод подключается ко внутреннему распределительному щитку, в котором располагаются УЗО и автоматы, обеспечивающие безопасность, и от него выполняется разводка линий по комнатам.

Схема 2 — Крепление наружного провода к изолятору вязкой

Внутренняя проводка

Есть много вариантов того, как сделать проводку внутри дома.

1. Скрытая проводка в трубах

Скрытая проводка электрики в деревянном доме сегодня выполняется в ПВХ гофрах или металлорукавах. От возгорания эти изделия не защитят. Обычно они используются для прокладывания проводки по негорючим основаниям под гипсокартон.

Монтаж проводки по всем правилам выполняется в герметично соединенных металлических (зачастую медных) трубах. Все ответвления производятся в металлических распаечных коробках, приваренных к трубам. При коротком замыкании это обеспечит непроходимый барьер между электрической дугой и горючим основанием и убережет от пожара.

Трубы должны быть заземлены, не должны иметь острых выступов, которые могут повредить провода. К распределительным коробкам обязательно должен быть доступ. Такой способ наиболее пожаробезопасный, к тому же благодаря прокладке проводов по трубам не возникнет особых трудностей, чтобы заменить проводку или поменять перегоревший участок провода. Однако такая проводка в деревянном доме из бруса очень трудоемка и дорого обходится.

2. Открытая проводка на изоляторах или в кабель-каналах

Из всех возможных способов, которыми пользуются, чтобы проложить открытую проводку по сгорающим основаниям, наиболее применимый – это витой провод, закрепленный на фарфоровых изоляторах. Электроустановочные изделия используются из фарфора и металла. Провод не должен касаться стены: он крепится на ролики так, чтобы между ним и стеной было не менее 10 мм расстояния.

Открытая проводка по дереву может быть выполнена в коробах, отвечающих требованиям пожаробезопасности.

Какой нужен провод для проводки в доме?

Как уже упоминалось, для уличной проводки по воздуху можно использовать самонесущий изолированный провод с алюминиевыми жилами. С медным вводным кабелем он соединяется при помощи специальных зажимов (клеммников). Подземным способом ведется только медный изолированный кабель.

Что касается того, какой нужен провод для проводки в доме, то выбор может пасть на разные марки кабеля или провода, но они непременно должны быть медными, с хорошей, желательно двойной или тройной изоляцией, самозатухающие и не распространяющие дым (нг-LS). Наиболее часто рекомендуют кабели ВВГнг или NYM.

Сечение проводов выбирается в зависимости от планируемой нагрузки на них и способа прокладывания. Есть некоторые минимумы и стандартные значения, например, кабель для отвода от линии электропередач используется с сечением не менее 16 мм.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов

При составлении плана-схемы отдельное внимание обращается на следующие моменты:

1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.

2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
5. Все провода соединяются между собой в специальных распределительных коробках.

Вводный автовыключатель, его подключение, монтаж распределительного щитка и электросчётчика

Установка вводного автовыключателя, как правило, производится после счётчика. Затем в распределительный щиток устанавливают устройство защитного отключения и вводной автомат. Далее необходимо заземлить щиток и сделать монтаж, полагаясь на схему.

Выбор вводного кабеля осуществляется из предельной мощности всего имеющегося электрического оборудования. Функция вводного автоматического выключателя заключается в резервировании групповых автоматов и обесточивания дома при неисправностях в электропроводке.

Проводка в доме зависит также и от фазы сети. Для этого используют одно-, двух- или трёхполюсные автоматические выключатели. То же самое и с электросчётчиками. Они бывают двух видов: одно- и трёхфазные. В свою очередь, трёхфазные счётчики делятся на четыре типа включения: прямое, косвенное и полукосвенное.

Также существует счётчик учёта реактивной энергии. Изначальная схема должна содержать эту информацию. Счётчик электроэнергии устанавливается в специальный щиток. В частном доме он обычно располагается на высоте 1,5-1,7м для более удобного доступа.

Желательно определить дату изготовления счётчика, которая не должна быть старше одного или двух лет (для одно- или трёхфазного счётчика соответственно). Также рекомендуется иметь расцепитель, помещённый в специальный опломбированный корпус. Такой электромонтаж даст возможность провести полное отключение оборудования от сети.

Проводка в деревянном доме: ошибки при укладке

Монтаж электрической проводки в собственном деревянном доме — процесс довольно сложный. К нему надо отнестись с полной ответственностью. Приняв решение самостоятельно заниматься электромонтажными работами, грамотно подбирайте расходные материалы, соблюдайте правила при проведении работ.

Содержание

• Требования к электропроводке в деревянном доме
• Варианты электрической проводки
• Электропроводка в деревянном доме своими руками
• Разработка проекта электропроводки
• Подбор аппаратуры и кабелей
• Установка автомата и ввод электропитания
• Прокладка кабеля, монтаж выключателей и розеток
• УЗО и заземление
• Распространенные ошибки при укладке проводки

Требования к электропроводке в деревянном доме

Дома из натурального дерева считаются комфортными для проживания. Они пользуются большим спросом, но помните, дерево легко воспламеняется. Поэтому при проведении электромонтажных работ стоит соблюдать все требования и стандарты для избегания возгорания постройки.

Основными требованиями при монтаже электропроводки являются:

• Правильный выбор кабелей. Они должны быть достаточно мощными и справляться с большими нагрузками.
• Наличие защитной оболочки у провода. Она должна быть пожаробезопасной и устойчивой к механическим повреждениям.
• Установка УЗО, отключающая подачу питания при перегрузке проводки.
• Необходимо наличие отдельной ветки с повышенным запасом мощности для таких приборов, так микроволновая печь, машинка автомат.
• Кабеля можно укладывать через строительные конструкции только в специальных отверстиях.

Зазоры, образующиеся между трубой, кабелем и проводкой, необходимо уплотнить заделкой из негорючих материалов, например, смесью цемента и песка с глиной.

Варианты электрической проводки

Электропроводку в доме можно сделать:

1. Открытой.
2. Закрытой.

Каждый вариант имеет свои особенности.

Скрытая проводка монтируется внутри сборных конструкций. Ее можно проложить в стенах, потолке и теплых полах. Для укладки проводов под штукатуркой необходимо использовать кабель в специальной защите, устойчивый к механическим повреждениям. Остановив выбор на скрытой проводке, необходимо тщательно все продумать. В случае ее демонтажа, ремонт в помещении придется переделывать заново. Под штукатуркой провода прокладываются либо по горизонтали, либо по вертикали.

В подвесных конструкциях потолков разводка прокладывается в специальных трубах. Металлические комплектующие рекомендуется предварительно обработать антикоррозийной пропиткой. Такая схема проводки подойдет для бани, душа, сауны или ванной комнаты. Лучше всего в деревянной постройке сделать открытую проводку, она намного легче в обслуживании и ремонте.

Открытая проводка укладывается по стенам или в специальных плинтусах под кабель. При такой схеме не рекомендуется смешивать слаботочные, осветительные и силовые провода.

Важно: прокладывая коммуникации по открытой схеме, необходимо оставлять зазор 2 мм между стеной и каналом, плинтусом и полом.

Чтобы открытая электропроводка не бросалась в глаза, она размещается в незаметных местах.

Внимание: возле дверей, батарей, металлических труб и на углах стен монтировать провода не стоит.

Электропроводка в деревянном доме своими руками

Чтобы сделать электрическую проводку в собственном доме из натурального дерева необходимо:

• Создать проект.
• Определить мощность всего электрооборудования.
• Выбрать расходные материалы.
• Подключить ввод питания в дом и автомат защиты и счетчика.
• Осуществить внутреннюю разводку кабеля.
• Установить осветительные приборы, розетки и выключатели.
• Обустроить систему заземления, установить УЗО.
• Организовать профилактические испытания.

Разработка проекта электропроводки

Для разработки проекта электрической проводки рассчитывается общая мощность всех приборов и поэтапно создается схема проводки в доме своими руками. Далее идут следующие работы:

• Проводим технический план домостроения. Фиксируем месторасположение розеток выключателей, светильников.
• Выбираем тип кабеля под каждый тип электроточки.
• Выбираем место расположения распределительных коробок.
• На схеме разводки указывается мощность каждого электрического прибора.
• Осветительные приборы подключаем в одну группу, а более мощные — в другую.
• На схеме отмечаем расстояния от линии прохода кабеля до дверей, окон, потолка и пола. Это поможет проводить ремонтные работы в помещениях, не повредив провода.

Подбор аппаратуры и кабелей

Для правильной разводки электропроводки необходимо просчитать мощность всего оборудования. Для этого стоит ознакомиться с техпаспортом приборов, где прописаны потребляемые ими нагрузки. В зависимости от этих показателей подбирается и кабель, а чтобы определить сечение вводного кабеля, необходимо просчитать мощность всех приборов в доме.

Самыми распространенными считаются медные кабели. Они отличаются высокой прочностью, удобством в обработке и хорошей изоляцией, а вот алюминиевые изделия при сгибании ломаются.

Для подключения розеток выбирается провод с тремя жилами и заземлением. Он является гарантией безопасности бытовых электроприборов.

Внимание: если во дворе будут устанавливаться мощные прожекторы, необходимо сделать грамотное заземление.

Установка автомата и ввод электропитания

После расчета нагрузки электроприборов можно выбирать сечение вводного кабеля. Если вы хотите обновить проводку на более мощную, не стоит забывать о кабеле на вводе. Он может оказаться недостаточно мощным, что приведет к возгоранию. Замена вводного кабеля должна проводиться квалифицированными специалистами.

При трехфазном электропитании используется трехполюсный вводный автомат, при однофазном применяется одно— или двухполюсный автоматический выключатель.

Прокладка кабеля, монтаж выключателей и розеток

После того, как проведена разметка кабеля и изучена электросхема, можно устанавливать розетки и выключатели. В целях пожаробезопасности на розетки и выключатели, а также на основания всех осветительных приборов (бра, люстры) делается металлическая подложка между стеной или потолком.

Прежде чем приступить к прокладке кабеля, стоит определиться с трассой, смонтировать распределительные коробки, разметить места для розеток и выключателей и осветительных приборов. Прокладка кабеля осуществляется в металлическом рукаве или трубе. Этот вариант подойдет, если вы планируете делать полную обшивку внутренних стен.

В противном случае проводка будет выглядеть непривлекательно. Для скрытой проводки применяется металлическая гофратруба, обработанная антикоррозийной пропиткой. Использовать пластиковые трубы запрещено — они поддаются механическим повреждениям и являются пожароопасными.

Прокладка кабеля проводится в следующей последовательности:

• Подготавливается кабельная трасса и выполняются штробы. В тех местах, где будут соединения проводов, устанавливаются распределительные короба. Они необходимы для быстрого доступа к проводке после обшивки стен.
• Выполняются проходки через стены металлическими гильзами с заглушками. Под розетки и выключатели устанавливаются специальные гильзы из металла.
• Подбираются трубы для кабельной трассы. Здесь стоит отдать предпочтение медным изделиям — они более прочные и надежные. Срезы защищаются и шлифуются таким образом, чтобы не повредилась оболочка кабеля. Трубы крепятся к стенам хомутами.
• Кабель протягивается через трубы и подключается к розеткам, выключателям и к групповым автоматическим выключателям. При этом нельзя забывать о цветовой маркировке проводов.

УЗО и заземление

В каждом современном доме имеется бойлер, машинка автомат, холодильник и другое мощное оборудование с металлическим корпусом. Оно требует обязательного заземления. Проводится заземление приборов следующим образом:

• Подготавливаются металлические стержни длиной около 3 м и толщиной 3 см.
• Копается траншея в форме треугольника, стороны которого равняются 1 м. Арматура размещается по углам треугольника.
• С помощью сварки стержни соединяются между собой металлическим уголком.
• К каждому углу приваривается петля и крепится прут, толщиной 1 см.
• Пруты укладываются в траншею.

Для безопасности людей от удара током, в домах устанавливается сециальное устройство УЗО. Монтируется данное устройство в щитке после счетчика. Параметры УЗО подбираются в зависимости от величины номинального тока в сети.

Важно: установка УЗО необходима в помещениях с повышенной влажностью.

Распространенные ошибки при укладке проводки

При монтаже электропроводки, как новички, так и профессионалы в этой сфере допускают распространенные ошибки. Все это может повлечь за собой негативные последствия. Рассмотрим типичные ошибки при проведении проводки:

• Разводка по дому проводится по тщательно продуманной схеме. Ни в коем случае не выполняйте проводку в каждой отдельной комнате, а потом соединяя все провода в одном узле. Такой метод повлечет снижение электрической сети.
• Не применяйте некачественные электротехнические изделия. Они быстро выходят из строя и не выдерживают номинальных нагрузок. Довольно часто дешевая китайская техника становится причиной замыкания и пожаров в домах.
• Неправильный расчет проводки без запаса. Монтаж электропроводки с 20% запасом гарантирует, что сеть выдержит высокие нагрузки. К тому же, приобретая провод с запасом, можно быть уверенным, что вам хватит расходного материала для монтажа всех необходимых розеток, выключателей.
• Не рекомендуется подключать мощные электроприборы в специальные 16-амперные розетки. Чтобы использовать в помещении мощные тепловые пушки, котлы или варочные поверхности, стоит провести отдельный кабель от щитка, так как мощная розетка выдержит нагрузку, а кабель — нет.
• Внимательно рассчитайте сечение кабеля на входе. Заниженное сечение может стать причиной возгорания.
• Многие допускают распространенную ошибку при монтаже электропроводки в деревянной постройке — прокладывают кабель близко к деревянным стенам. Если вы будете прибивать гвоздь в стене, можно повредить изоляцию кабеля, и вас попросту ударит током. Прокладывать провода в деревянных стенах необходимо в специальных кабель — каналах.
• Нельзя соединять силовые и низковольтные провода в одной распределительной коробке. Новички в этом деле подключают в одной коробке компьютерные, телевизионные и силовые кабеля, что приводит к выходу техники из строя.
• Не используйте скруток. Чтобы соединить провода, стоит воспользоваться специальными клеммами.
• Нельзя соединять алюминиевые и медные жилы. В современном строительстве уже давно отказались от проводов из алюминия — они не способны выдерживать большие нагрузки.
• Не работайте под напряжением! Занимаясь электромонтажными работами, следует отключить подачу электричества во всем доме.
• Распределительные коробки монтируются под потолком, на расстоянии 20 см вниз.
• Не режьте заранее провода на отдельные куски. Можно ошибиться в расчетах и потом вам не хватит материала.
• Всегда соблюдайте специальную цветовую маркировку.

Провести электромонтажные работы в деревянном доме своими силами — вполне возможно. Главное, соблюдать все нормы и требования, правильно подобрать расходные материалы и соблюдать поэтапность работ.

Монтаж электропроводки в деревянном доме

Специфика монтажа электропроводки в деревянном доме заключается в том, что дерево является горючим материалом. Поэтому любая неисправность, связанная с коротким замыканием, перегрузкой кабельных линий и их перегревом, может привести к возгоранию и возгоранию.

Поэтому особенности монтажа электропроводки в деревянном доме таковы: скрытая проводка — либо в металлических трубах, либо по контуру штукатурки. Открытая проводка — строго либо в гофротрубе, либо в коробках, либо на роликах.

Кроме того, установка выключателей и розеток на деревянные стены возможна только при использовании теплоизоляционных накладок из материала, не распространяющего горение. Часто такие накладки идут в комплекте с электротехническими изделиями.

Ну и, конечно же, в деревянном доме особое значение имеют защитное заземление, тщательно подобранная настройка максимальной токовой защиты (автоматы) и надежные электрические контакты в распределительных устройствах и распределительных коробках. Об этом виде устройства безопасной электропроводки читайте здесь: Электропроводка в деревянном доме

Этапы монтажа электропроводки в деревянном доме следующие:

1. Подготовка внутренней трассы.

Для открытой проводки это будет монтаж кабель-каналов, зажимов для крепления гофротрубы или роликов. Для скрытой проводки в металлических трубах это будет установка специальных хомутов и крепление самих труб, а для разводки по эскизу из штукатурки это будет сделано. В качестве крепежа используются обычные шурупы по дереву с крупной резьбой или обычные тонкие гвозди.

Прокладку трассы производить по предварительной графической разметке, либо по нитям шпагата или лески. Участки маршрута должны быть строго вертикальными или горизонтальными, а переходы выполняются только под прямым углом. Особенно это касается скрытой проводки, для которой желательно заранее составить подробный план прохождения кабельных трасс.

2. Вход.

Ввод кабеля в подавляющем большинстве случаев выполняется ответвлением ЛЭП. Используемый для этого СИП провод и соответствующая арматура. Так как СИП не очень удобен для разделки и соединения внутри щита из-за его высокой жесткости, этот провод часто не протягивают в дом, устанавливая коробку с двухполюсным автоматическим выключателем снаружи стены для защиты кабеля в проеме стены. СИП соединяется с верхними хомутами наружной коробки, а, например, обычный ВВГ-нг выходит из нижних хомутов через проходку в стене. В этом случае проходка стен осуществляется по правилам, описанным ниже.

3. Прокладка кабельных линий в деревянном доме.

Как для скрытой, так и для открытой проводки подходят кабели марок ВВГ-нг (желательно с индексом ls) или NYM. Если мы имеем дело с ящиками, то заранее отмеряем отрезки кабельных линий, упаковываем их в соответствующий участок ящика и закрываем крышкой. Не следует забывать, что процент заполнения пространства коробки пусть и не строго, но нормируется примерно на уровне 50%.

Чтобы убедиться, что это не зря, попробуйте экспериментально закрыть забитую под завязку крышку коробки, особенно если есть угловые переходы. Эта задача практически невыполнима. Но в любом случае, а особенно при большом количестве прокладываемых кабелей, очень удобными будут коробки, имеющиеся, например, в ассортименте продукции Legrand и позволяющие прокладывать кабели поочередно, без фиксации крышки.

Если проводим скрытую проводку в трубах, то, установив отрезки труб в хомуты, выполняем протяжку мерных тросов. При необходимости используйте протяжку из стальной проволоки. Протянув кабель через секцию, установите муфту и повторите операцию с другим участком. Таким образом, повторяем операцию до тех пор, пока не будет смонтирована вся линия.

Ролики для монтажа открытой проводки редко используются сегодня. Их неудобно использовать для монтажа многожильных и толстых кабелей. А при использовании одножильных проводов, типа РКГМ или специализированной витой проволоки для обратной проводки, красиво уложить несколько кабелей на одну линию невозможно. Поэтому проводка на роликах сегодня — это, в большинстве случаев, просто «фишка», добавляющая стиля.

Однако, если на участке есть только одна линия тонкого провода, установка будет предельно простой. В петлю витой проволоки вставляется ролик, который удерживает кабельную линию, выдерживая стандартное расстояние от горючей стены.

При установке на гипсовый эскиз проще всего использовать специальные пластиковые скобы с гвоздями для них в комплекте.

Если открытая проводка монтируется в гофрированные трубы, то, как правило, кабель протягивается в трубу до начала монтажа и нарезается по размеру уже вместе с гофрой. Во всех случаях не забывайте, что каждая кабельная линия должна быть промаркирована: впоследствии установщик сможет разобраться, откуда и куда идет каждый кабель.

4. Проходки в стенах.

Проходки в стенах и их исполнение нормируются по следующим причинам: площадь проходки ограничена, отвод тепла в нее затруднен. Поэтому при перегрузке или коротком замыкании существует очевидный риск того, что именно в пределах пробития стенки произойдет недопустимый перегрев. А для деревянных стен такая ситуация чревата пожаром и пожаром. Поэтому при монтаже необходимо обеспечить огнестойкость каждой стеновой проходки, а кроме того, исключить возможность распространения огня через эти проходки в случае возникновения пожара.

С другой стороны, такое явление, как усадка стен и строительных конструкций, давно известно в строительстве. Усадка – это деформация, вызванная временем эксплуатации и другими факторами, которые сложно зарегистрировать. Однако эти деформации теоретически могут привести к повреждению кабеля в проходке через стену. Поэтому проникновение кабеля в стену также нуждается в механической защите от повреждений.

Всего проходка кабеля через стену в деревянном доме выполняется в следующей последовательности: сверлится сквозное отверстие, внутрь которого устанавливается стальная труба, имеющая длину по размеру стены. Через трубу протягиваются кабели, а в последующем оставшееся внутреннее пространство трубы заполняется огнеупорным материалом – асбестовой нитью, специальной огнеупорной пеной или просто цементным раствором.

Сама трубка, если подойти к вопросу достаточно строго, должна быть заземлена (однако это требование часто не соблюдается — заземлить каждую трубку в каждой проходке сложно, а опасность незаземленной трубки минимальна) .

5. Монтаж распределительных коробок, подрозетников и распределительных устройств.

Если проводим скрытую проводку с использованием металлических труб, то перед зашиванием стен и труб необходимо позаботиться о выводе всех необходимых кабелей. В месте выхода кабелей следует подготовить отверстия для установки подрозетников и ответвительных коробок. Там, где будет установлен распределительный щит, также потребуются отверстия. Причем, если купюра купюра, то отверстия будут иметь произвольную форму, а их края нужно будет скрыть под слоем защитного материала, чтобы не повредить изоляцию кабелей.

А если щит встроенный, то отверстие в кожухе должно быть строго определенных размеров и форм, позволяющих установить корпус щита, при условии, что буртик щита полностью скрывает край отверстия под ним.

Чтобы сделать отверстия под розетки и ответвительные коробки, следует использовать дисковые пилы (коронки) по дереву. Главное действовать очень аккуратно, чтобы не повредить кабели.

После того, как обшивка стен полностью завершена, и подготовлены необходимые отверстия, коробки, подрозетники и сам он устанавливаются непосредственно на вводной распределительный щит.

При проведении скрытой проводки по контуру штукатурки предпочтение лучше отдать розеткам, выключателям, коробкам и распределительным щитам накладного исполнения. Сделать отверстия для монтажа скрытых элементов в сплошной деревянной стене не только сложно, но и небезопасно в дальнейшем с точки зрения пожарных и строителей.

Поэтому кабели в местах будущей установки элементов просто выводятся наружу. Устанавливается корпус распределительного щита, устанавливаются изоляционные прокладки под розетки и выключатели (если есть, так как при наличии эскиза штукатурки такая подкладка не нужна). Ставятся распределительные коробки, кабели в которых можно сразу подключить, а саму коробку закрыть. Все остальные работы выполняются после внутренней отделки.

В составе электропроводки на роликах, в кабель-каналах и в гофрированной трубе применяются только электротехнические изделия накладного исполнения. Изолирующие прокладки для розеток и выключателей здесь просто необходимы.

Использование таких элементов, как гофра, валики или кабель-канал, предполагает, что отделка деревянных стен производиться не будет, а значит, ждать нечего: в один ход выключатели, розетки, светильники, распределительные коробки , панель ввода установлены. Подключения и отключения производятся практически сразу – монтаж электропроводки занимает меньший промежуток времени, хотя по трудоемкости открытая проводка едва ли уступает скрытой.

Для скрытой проводки все перечисленные работы можно выделить в отдельный этап, к которому переходят после завершения внутренней отделки.

6. Установка розеток, выключателей, светильников; реализация исключений.

Особых хитростей на данном этапе нет. Вот чистое помещение с готовой отделкой. Необходимо аккуратно подключить и установить приборы, подключить светильники и отключить вводной щиток. Все это нужно делать в строгом соответствии с цветовой маркировкой жил кабеля, в первую очередь потому, что потом все это будет легче обслуживать и ремонтировать.

Все эти работы лучше проводить после отделки, т.к. при проведении отделочных работ для розеток, светильников, выключателей и панелей есть вероятность повреждения и порчи.

7. Установка заземляющего устройства.

Шины PE и N во вводном щитке должны быть соединены перемычкой, а шина PE служит главной шиной заземления (ГЗЗ). Это означает, что он должен быть подключен к заземляющему устройству (памяти).

Это устройство находится в земле возле стены дома. Физически он обычно состоит из трех и более стальных стержней диаметром 16 мм и длиной 3 м, соединенных между собой при помощи сварной полосы от 4 до 40 мм. Зарядное устройство полностью находится в земле, стержни расположены вертикально, а для соединения с доской пола выведена на стену дома такая же полоса 4 на 40 мм. Закрашивать ту часть памяти, которая находится в земле, запрещено.

Для соединения зарядного устройства и ГЗШ следует использовать одножильный провод сечением не менее сечения вводного кабеля, а к шине зарядного устройства — с помощью кабельного наконечника и болтового соединения.

По окончании монтажных работ должно быть измерено электрическое сопротивление зарядного устройства и быть не более 8 Ом для однофазной сети 220 вольт (4 Ом для трехфазной сети 380 вольт).

Александр Молоков

размещение скрытой проводки в металлических трубах

С точки зрения электромонтажа наиболее сложными объектами являются деревянные строения. Мы подготовили для вас свод правил электропроводки в деревянном доме, где подробно рассмотрены вопросы выбора материалов и систем прокладки кабеля, а также монтажа монтажных изделий.

1. Электромонтаж в строгом соответствии с нормами

Организация электросети в деревянном доме уступает по сложности только зданиям на несъемной пенополистирольной опалубке. Прокладка на горючих основаниях допускается только открытым способом или со стопроцентной локализацией жилы внутри защитной оболочки.

Это требование не столь строго для каркасных внутренних перегородок с негорючим наполнителем. В наиболее правильном варианте прохождение троса через стойки каркаса сопровождается кожухом последних; на практике чаще всего жилу одевают полностью в гофру или металлорукав, обеспечивая взаимозаменяемость.

Открытая прокладка также является хорошим решением. Предусмотрен ряд фитингов и методов установки, чтобы сделать открытую проводку эстетически приятной и даже добавить нотку цвета в интерьер. Помимо пластиковых кабель-каналов, возможна прокладка провода ПВ-1 с намоткой на керамических изоляторах и использование корпусной установочной арматуры незаподлицо. В случаях скрытой прокладки применяют негорючие марки кабеля: ВВГнг или КГнг.

Из-за сложности установки, проводка вдоль стен должна быть сведена к минимуму. Но для этого нужно будет основательно продумать разводку кабельных линий.

2. Схема разводки стен и потолков

В наиболее приемлемом варианте электросети по дому каждая электрическая точка соединяется одной прямой с каркасным полом, потолком или черновым потолком, покрытым подвесным или натяжное покрытие. Через скрытую от глаз технологическую полость выполняется вся основная разводка, хотя чаще линии просто протягиваются одна за другой к групповому щитку. Естественно, основную массу розеток и выключателей следует размещать на внутренних стенах, а на ограждающих только в случае необходимости.

Разумным решением будет провести проводку освещения от выключателей к потолку, а провода для подключения розеток спустить на пол. Ввиду малой нагрузки линии осветительной сети могут быть организованы с помощью распределительных коробок, недоступных для обслуживания. К такому ящику достаточно подвести линию питания от выключателя, а от него опустить коммутационный провод к ключу и по линии питания к каждой группе освещения.

Ряды розеток и групп общего назначения допускается объединять в так называемые гирлянды. Важно, чтобы к каждой клеммной колодке розеток было закреплено не более двух проводников. В противном случае каждая розетка и группа подключаются в скрытых распределительных коробках, а линии с особо высокой нагрузкой от бытовых приборов и обогревателей следуют к групповому щиту без разрыва.

Петли, сходящиеся на стене возле щита, рекомендуется закрыть декоративной накладкой. При прокладке кабелей группами рекомендуется также отделить основание негорючей подложкой, например, разрезав гипсокартон.

3. Локализация проводников и вилок

По некоторым причинам наземная проводка может быть неприемлема. В этом случае задача многократно усложняется, несмотря на то, что часть проводки, проложенной вдоль стен, составляет всего 15-20% от общей длины линий.

Возможность скрытой кладки должна быть заложена еще на этапе предварительной сборки сруба. По плану внутреннего электроснабжения технологические каналы для кабеля делаются в стенах по мере их прокладки. Для этого используются либо электрические воздуходувки, либо корончатые сверла. Примерная ширина канала 30-50 мм.

Выпускные отверстия сверлятся в сечении каркасной системы пола или полов. Монтаж электроарматуры возможен заглубленным способом; для этого щупом находят канал и в массиве бруса корончатым сверлом 60-80 мм сверлят отверстие. Установочные коробки для розеток и выключателей должны быть изготовлены из стали, желательно со вставкой из стекловолокна.

Участки труб, прокладываемых внутри стен, должны быть локализованы от окружающей среды. Для этого используется гладкая труба: металлическая с толщиной стенки от 2,5 мм или стальная – от 1,2 мм. Эти значения приблизительны, более точный расчет требует учета нагрузки и напряжения на линии, а также типа и количества проводников внутри оболочки.

Для разветвления линий электропередач, скрытых в полостях каркасных конструкций, рекомендуется использовать металлические короба. Для внутренней установки желательна защита от древесной пыли степенью не ниже 3, влагозащита не учитывается. Ввод оболочек кабельных линий должен быть развальцован, либо снабжен стопорным кольцом или гайкой, не допускающей расстыковки.

4. Защитные устройства

Электромонтаж в деревянном доме может быть осложнен особенностями расположения групповых и распределительных щитов. Разница наблюдается как в способе монтажа ограждений, так и в выборе средств защиты.

Монтаж корпуса электрощита должен производиться на негорючее основание. Поэтому рекомендуется поверхность под центральными щитами с ВРУ обить жестью, а при установке групповых щитов использовать подкладки из текстолита или стекловолокна.

Подключать групповые щиты к полу и перекрытию удобно с помощью кабель-канала, в котором обычно прокладывают по 3-4 линии на каждое помещение. Не рекомендуется размещать щиты вплотную к потолку или полу.

Автоматические выключатели выбираются в соответствии с допустимым продолжительным током кабеля на отходящей линии, выбор всегда делается в сторону более низкого номинала. Оборудование, не имеющее внутренней защиты от коротких замыканий, а также линии с фиксированной максимальной нагрузкой (духовые шкафы, кондиционеры) подключаются через автоматический выключатель с номиналом по потребляемой мощности и малой задержкой срабатывания при перегрузке (характеристика В и А).

В деревянных домах принято прокладывать электропроводку по трехпроводной схеме, где защитный проводник не соединен с нулевым. По этой причине установка дифференциальной защиты от поражения электрическим током может привести к ложным срабатываниям. А вот противопожарный диффавтомат, следящий за протечками изоляции, будет очень кстати.

5. Монтаж монтажных изделий и арматуры

На завершающем этапе осуществляется монтаж тонкой электрики. Проще всего это сделать с помощью незаподлицых фитингов. Его достаточно легко прикрутить к деревянной стене парой саморезов, предварительно вставив в корпус и соединив жилы проводов.

Гораздо больше времени и сил уходит на установку скрытой (утопленной) фурнитуры. Для плотного прилегания рам требуется ровная поверхность, поэтому бревна предварительно шлифуют рубанком. Далее делается отверстие для соединения поверхности со скрытым каналом. Используется как центрирующий инструмент для сверления установочной ниши кернорезом.

Характерно, что монтажные коробки можно заделывать так же, как и в каменные стены — путем посадки на алебастр. В противном случае участок необходимо локализовать и соединить с кабельным каналом негорючей жесткой муфтой.

Эта статья посвящена теме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь древесина имеет огромные преимущества перед многими строительными материалами, претендующими на экологичность. Основным недостатком деревянных домов является их очень хорошая подверженность горению. Вот почему 9Электропроводка 0188 в деревянном доме в первую очередь должна соответствовать критериям безопасности здания. Недостаточно иметь очень хороший провод, нужно, чтобы он был правильно смонтирован. По статистике в 80% случаев при монтаже допускаются грубые ошибки, но это дерево и любой тут просчет может привести к пожару, а пожар это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное разнообразие защитных электроматериалов, специально изготовленных для деревянных домов. В большинстве случаев основные ошибки совершаются в незнании этих материалов должным образом и неумении их использовать. Речь даже не идет о незнании владельцами деревянных домов, их не знают или пренебрегают в монтаже сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, Я знаю по собственному опыту в этой области. Но самое страшное не это, а то, что эти горе-электрики даже не стремятся овладеть знаниями этой профессии, в большинстве случаев их знания в этой области мало чем отличаются от ваших.

Выбор провода

Начинать электрику деревянного дома стоит, конечно же, с составления чертежа. Далее необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или слабогорящие провода:

• , ВВГнг-П(А) — медный провод со сплошной жилой, бывает двух-, трех-, четырех- и пятижильным. Двойная изоляция. Внутренний слой состоит из поливинилхлоридной изоляции с использованием разноцветных жил. Внешний слой состоит из негорючей пластиковой композиции. Суффикс в марке проволоки «нг» означает, что она не подлежит горению. Температура использования проволоки от +50 до -50 градусов Цельсия. Литера (А) — обозначает категорию огнезащиты по ГОСТ Р МЭК 60332-3-22.

Монтаж электропроводки в деревянном доме более ответственное мероприятие, чем прокладка токопроводящих трасс в кирпичном или бетонном сооружении. Это связано со спецификой материала: дерево горит, даже если оно пропитано составом, препятствующим воспламенению от случайного угля.

Важность правильного монтажа

Температура электрической дуги, возникающей при коротком замыкании проводников, по которым протекает ток с напряжением стандарта 220 В, может достигать 5000°С (!). Никакая противопожарная пропитка не спасает от температуры плавления стали.

Несмотря на это, электропроводка в срубе из оцилиндрованного бревна или каркасном дачном доме часто выполняется «небрежно», а то и небрежно.

Обычно это мотивируется нежеланием возиться с дачей, где они живут два-три месяца в году. Но стоит понимать: некачественно выполненная внутренняя проводка деревянного дома может оставить вас без этого самого дома.

Обратите внимание, что «некачественный» в первую очередь означает «не соответствующий правилам, предусмотренным для деревянного дома». Привычная практика прокладки бытовой электросети в квартире или кирпичном доме не подходит для деревянного из-за горючести строительного материала.

Что говорят нормативы

Правила устройства электроустановок — ПУЭ — дают однозначный ответ на этот вопрос. Скрытая проводка в пустотах перегородок из горючих материалов допустима только в металлических трубах, обладающих свойством локализации. СНиП

дает более расплывчатую формулировку, поэтому рекомендуется ориентироваться на ПУЭ. Под горючим материалом подразумевается как раз древесина, пусть даже с огнезащитной пропиткой.

Под металлическую трубу — стальную или медную трубу квадратного или круглого профиля с регламентированной толщиной стенки не менее 2,8 мм для любого кабеля с сечением жилы до 4 мм.

Для кабелей сечением 6-10 мм толщина стенки трубы должна быть 3,2 мм.

При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.

Для ввода кабеля от ЛЭП в деревянный дом используется только толстостенная стальная втулка.

Это требование обусловлено следующей ситуацией. В случае короткого замыкания при обрыве кабеля только толстостенная труба способна выдержать вспышку до самозатухания или срабатывания автоматического выключателя.

Применение металлорукавов или другой «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:

Основное «неофициальное» правило качественной проводки в рубленых деревянных домах — преобладание безопасности над внешней красотой.

Прокладка в трубах

Прокладка электропроводки в стальных или медных трубах с соблюдением вышеуказанных требований возможна только на этапе строительства дома с нуля.

Например, при монтаже электропроводки в доме из клееного бруса монтаж системы таких труб, распределительных коробок и розеток (тоже металлических) осуществляется на этапе монтажа каркаса.

Правила скрытой прокладки силовых кабелей в деревянном доме не допускают прокладки кабеля в металлической или пластиковой гофре в вырезанных канавках. внутри стен деревянного дома в толстостенных трубах допустимо, но затруднительно из-за необходимости гибки труб и выполнения сложных соединений с помощью муфт, фитингов или сварки.

Существует ряд требований, которые необходимо соблюдать при монтаже скрытой проводки в деревянном доме.

Внутренняя поверхность стальных труб должна быть окрашена или оцинкована во избежание коррозии, медных труб — окрашена для защиты от оксидов.

Использование металлорукава/стальной гофры на отводах и переходах делает бессмысленной всю конструкцию — переходы обеспечиваются резьбовыми соединениями или сваркой встык.

Горизонтально трубы электропроводки в деревянном доме прокладывают под небольшим углом для выхода конденсата, в самой нижней точке делают отверстие для стока жидкости (не внутрь стены). Заземление предусмотрено для всей системы — отдельно от заземления проводки.

В деревянных домах для розеток и выключателей используются только металлические подрозетники. Соединения распределительной коробки с входящими в нее трубами должны быть герметичными.

Во избежание повреждения оболочки кабеля острой кромкой при выходе из трубы край должен быть закатан или снабжен защитной пластиковой заглушкой.

Открытая электропроводка — особенности монтажа

Если деревянный дом уже построен, но есть необходимость в замене электропроводки в нем, то это можно сделать без выпиливания пазов в деревянных перегородках, которые часто бывают не слишком толстыми и долговечны сами по себе.

Напомним, что алюминиевый провод, самый популярный среди электриков прошлых лет, категорически недопустим в деревянном доме из-за склонности к излому и пожароопасности.

Открытая проводка в деревянном доме вполне возможна. Вот несколько вариантов.

Можно провести кабель прямо по стене дома, заключив его в стандартную пластиковую гофру или металлическую гибкую броню.

Открытый способ допускает такой способ разводки, так как место возгорания в случае короткого замыкания будет видно сразу. Внутри стены огня не будет.

Крепление к стене осуществляется с помощью обычных зажимов гофры.

Прокладка проводки в стандартных кабельных каналах — тот же способ, что и для квартиры, только между кабельным каналом и деревянной стеной должна быть предусмотрена негорючая прокладка из асбеста или, например, войлока. Разновидностью такой проводки является проводка, замаскированная под плинтус.

Свежий взгляд на старые методы. Электропроводку монтируют на стене деревянного дома на керамических или пластиковых (негорючих) изоляторах, выдерживая зазор от стены не менее 10 мм.

Используются специальный, «под старину» витой кабель питания и розетки в том же стиле.

Возможен также открытый монтаж системы металлических труб.

Преимущества и недостатки накладного монтажа

Все эти способы электромонтажа деревянного дома имеют свои преимущества и недостатки. Монтаж проводки на деревянную стену дома в гофротрубе самый простой способ, проблем с проводкой в ​​распределительной коробке не возникает.

Минусом является неэстетичность данного способа, а также необходимость снимать всю гофротрубу целиком, чтобы получить доступ к одному кабелю.

В этом плане кабель-канал предпочтительнее, так как сейчас на рынке можно найти цвет коробки «под дерево», и подобрать индивидуальный оттенок под цвет вашего внутреннего покрытия.

Кабель-канал удобен при монтаже — легко открывается и закрывается, относительно безопасен для деревянного дома, так как сам изготовлен из негорючего пластика.

При желании можно спрятать провода, выбрав «нижнюю» разводку в кабель-канале, замаскированную под плинтус.

Обратите внимание на то, что заделка проводов под настоящий плинтус не допускается!

Освещение или подключение розеток с нагрузкой не более 16 А можно осуществить с помощью проводки под старину.

Для этого выпускаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и тому подобное. Но учтите, что для мощной нагрузки, вроде сварочного аппарата, нужно предусмотреть розетку, к которой подключается подходящий кабель сечением не менее 2,5 мм.

Общие правила монтажа

Устройство электропроводки в деревянном доме открытым способом должно выполняться с соблюдением следующих норм:

• место ввода кабеля от ЛЭП в стену, а также точка прохода кабеля через внутренние перекрытия только в металлических толстостенных рукавах;
• расстояние от кабеля до стены при открытой прокладке не менее 10 мм;
должно быть установлено заземление
• ;
• используется только кабель в негорючей оболочке;
• коробок розеток и распределительных коробок в деревянном доме только из металла;
• соединение проводов между собой только в распределительных коробках, и только с помощью пружинных/винтовых зажимов или припаянной скрутки, которая закрывается кембриком или заглушкой;
• непропаянная скрутка не допускается.

Обязательно установить УЗО для защиты от токов утечки, а также отдельные автоматические выключатели для защиты от короткого замыкания на каждую группу потребителей.

Выбор кабеля

Важным этапом электромонтажных работ является выбор магистрального кабеля. Правильно выбрать кабель для электропроводки – значит решить главную проблему безопасности деревянного дома.

Согласно современным требованиям для прокладки от ЛЭП до дома используется так называемый СИП (СИП).

В нем используются алюминиевые жилы сечением не менее 16 мм, а также есть стальной армирующий трос (для жесткости).

Оболочка этого кабеля рассчитана на выдерживание неблагоприятных внешних факторов не менее 25 лет.

А вот SIP кабель можно прокладывать только до стены деревянного дома. С внешней стороны стены через специальные изоляторы, а лучше герметичные хомуты соединяется с медным кабелем, например ВВГнг (нг — негорючий).

Сечение ВВГнг выбирается стандартно — 1,5 мм для линии освещения, 2,5 мм для бытовой техники, 4 мм для мощных потребителей типа электроплиты, линии электрообогрева или сварочного аппарата.

Запрещается прямая скрутка алюминиевых жил СИП с медными жилами внутренней проводки.

Для проводки внутри деревянного дома используется только медь. При выборе марки провода используйте или уже упомянутые ВВГнг, ВВГнг(П) с пометкой «ГОСТ».

Эти типы одножильных медных кабелей имеют двойную изоляцию, но при этом достаточно гибки для легкой внутренней проводки.

Можно использовать немецкий кабель NYM — он оснащен тройной негорючей изоляцией.

Распределительное устройство

Общераспределительный щит для электропроводки в деревянном доме должен иметь металлический корпус.

Внутри распределительного щита находится вводной выключатель, электросчетчик, одно или несколько УЗО (в зависимости от количества групп внутренних потребителей). Также есть автоматические выключатели, отвечающие за отдельные группы – столько же, сколько и УЗО.

Именно автоматика отвечает за защиту проводки от короткого замыкания и утечки тока, что может привести к поражению электрическим током. Существуют правила расчета выбора защитных устройств по их характеристикам, и лучше доверить этот выбор профессионалу.

Но стоит знать, что в большинстве случаев правила таковы. Потребляемая мощность не должна превышать 5,5 кВт, автомат общего ввода однофазный, 25 А, тип С.

Автоматы устанавливаются по отдельным группам потребителей (подбираются по сечению провода). Автомат на 16А должен быть установлен на кабеле 1,5 мм (освещение). Для кабеля 2,5 мм — 20А.

Существуют отдельные правила выбора УЗО. Основной из них заключается в том, что ограничение по току для УЗО должно быть на порядок меньше, чем для автомата.

То есть автомат на 16 А комплектуется УЗО на 20А и так далее. Трехфазный ввод для электропроводки в деревянном доме используется очень редко.

Чем привлекательна идея строительства деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях дома и, конечно же, стремление домовладельцев следовать традициям русского зодчества. Современный рынок строительных материалов позволяет построить дом из профилированного и клееного бруса, а также оцилиндрованного бревна. В отличие от всех преимуществ, присущих домам из дерева, существует проблема с обустройством электропроводки. Вариант открытой проводки, проложенной в кабель-каналах, не всегда соответствует требованиям привлекательного дизайна интерьера, перед домовладельцем встает вопрос, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы поговорим дальше.

Преимущества скрытой проводки

Неоспоримыми преимуществами монтажа скрытой проводки в деревянном доме являются:

1. Отсутствие кабель-каналов на стенах, что отрицательно сказывается на внешнем виде помещения и значительно усложняет процесс поклейки обоев.
2. Сведение к минимуму риска механического повреждения кабелей и проводов электропроводки.
3. Возможность замены кабеля, проложенного в трубе.
4. Высокая степень электропожарной безопасности при условии правильного выполнения монтажных работ в соответствии с требованиями нормативных документов.

Особые требования безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложен, требует строгого соблюдения норм пожарной безопасности, требований и соответствия ГОСТ Р 50571.1-2009. Человеку, не имеющему опыта электромонтажных работ, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему специалистов для обустройства, необходимо знать основные положения о способах монтажа, чтобы контролировать выполнение работ и ни в коем случае не воспринимать данный материал как пошаговую инструкцию.

При проектировании домашней электросети основной упор делается на обеспечение пожарной безопасности, даже если это идет вразрез с эстетической составляющей. Готовый проект необходимо согласовать со специалистами. Схема скрытой проводки должна предусматривать минимум витков электролинии. Учитывая высокую вероятность возникновения пожара в деревянных конструкциях, электропроводку следует прокладывать таким образом, чтобы даже крошечный участок электромагистрали не соприкасался с деревом. Кабель должен быть проложен в стальных или медных трубах. Допускается прокладка электропроводки в гофрированном металлорукаве, а также в гофре из поливинилхлорида при условии их защиты гипсовой или асбестовой прокладкой.

Диаметр трубы выбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина его стенок должна соответствовать сечению жил по ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протягивание электролинии через трубы может привести к механическому повреждению ее оболочки, поэтому после каждой такой операции ее необходимо выполнять. К марке кабеля предъявляются особые требования, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов должна содержать буквенные обозначения «нг-ЛС». Например, ВВГнг-LS. Импортный аналог — кабель NYMng-LS.

Трубы должны иметь надежную резьбу, сварку или пайку. Места межкомнатных переходов, а также места установки элементов электропроводки следует оборудовать металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно мы рассказывали об этом в отдельной статье.

Особенности монтажа

Наиболее трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является монтаж труб в теле стены. Процесс достаточно трудоемкий, требующий максимально возможной аккуратности и аккуратности. Производство этих работ потребует особых практических навыков и специального высокотехнологичного инструмента.

Для вставки изоляционных труб в стены потребуется сверление, как горизонтальное, так и вертикальное. Вертикальные отверстия сверлят при кладке сруба, горизонтальные – когда стены уже возведены. После закрепления труб в теле деревянных стен в них вставляется проволока, которая будет служить проводником для протягивания проволоки. Посадочные места аккуратно вырезаются под размеры элементов электропроводки, к ним крепятся изолирующие металлические короба.

В качестве альтернативы напольная проводка. Можно ли избежать столь трудоемкого процесса, связанного с размещением труб в стенах? Многие домовладельцы при обустройстве скрытой электрики в деревянном доме практикуют прокладку проводки по потолку на чердаке. Требования пожарной безопасности при таком способе разводки остаются прежними, электролиния на чердаке изолируется металлическими трубами или лотками, только спуски к выключателям и розеткам выполняются по канавкам или вертикальным сверлениям в стенах, как показано на фото ниже:

Другой вариант – скрытая проводка в штукатурке. Можно пойти самым простым путем и проложить электропроводку между слоями штукатурки. Метод примитивный и не дорогой, но не очень безопасный. Штукатурка активно впитывает влагу, а также со временем трескается, из-за чего теряет теплоизоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют разработанную в Германии трехслойную изоляцию из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Медные трубы намного дороже в использовании, но их гораздо легче сгибать и профилировать. В зависимости от ситуации можно использовать комбинацию скрытой проводки с открытой.

Установка розетки в деревянную стену

Типичные ошибки

Теперь вы знаете, как можно сделать скрытую электропроводку в деревянном доме своими руками. Надеемся, наши советы по установке, а также предоставленные правила и требования помогли вам понять всю суть работы!

Материалы (редактировать)

Капитальный ремонт или строительство загородного дома или загородного дома, строительство хозяйственных построек обычно завершается подводом электричества и внутренней отделкой. Электропроводка в деревянном доме своими руками требует особого внимания, а также соблюдения ряда особых указаний, норм и требований. Это связано, во-первых, с правилами пожарной безопасности при электромонтаже в деревянных домах и, во-вторых, с низкой теплопроводностью древесины и ее гигроскопичностью.

Монтаж электроприборов и электрических проводов в деревянном сооружении имеет ряд особенностей, которые необходимо учитывать при строительстве или ремонте. Электропроводка в деревянном доме, правила установки и крепления электрических розеток, автоматических выключателей, счетчиков электроэнергии имеют ряд отличий по сравнению с электрооборудованием кирпичного дома.

Правильно смонтированная электропроводка в деревянном доме своими руками поможет обеспечить бесперебойную работу системы электроснабжения дома или дачи.

Пошаговая инструкция выполнения работ включает ряд обязательных действий:

• определение типа электроснабжения — воздушная линия или подземный кабель;
• изготовление схемы электроснабжения помещений с учетом мощности всех электроприборов потребителей;
• План расположения электрощита, автоматических выключателей, электросчетчика;
• маркировка мест размещения осветительных приборов, стационарных электроприборов и электронагревателей;
• определение расположения и количества электрических розеток и выключателей. План разводки электрокабеля к каждой точке подключения с указанием длины и необходимого сечения электропровода.

Составление схемы и плана электроснабжения

При составлении схемы электроснабжения, плана прокладки электрокабеля необходимо учитывать следующее:

1. Щит с электросчетчиком и схемой выключатели следует устанавливать возле входной двери на высоте около 1,5 м. Это связано с удобством доступа к распределительному щиту и условиями безопасности.
2. Входной защитный автомат устанавливается перед электросчетчиком.
3. На каждую группу потребителей устанавливается отдельный автоматический выключатель для защиты от перегрузок.

Оптимальная высота выключателей освещения 1,5 м, они должны располагаться в зоне входа со стороны дверного замка или дверных ручек. Электрические розетки обычно размещают на высоте 0,8 — 1 м от уровня пола, их количество и расположение определяется количеством используемых электроприборов. При составлении плана расположения розеток и выключателей также следует учитывать расстановку мебели, чтобы предметы мебели не закрывали к ним доступ.

Электропроводка в деревянном доме своими руками предъявляет повышенные требования к электрическим кабелям, используемым в работе. Для деревянных зданий должен применяться только кабель с медной жилой, двойной или тройной изоляцией, из негорючего материала, сечением, соответствующим нагрузке.

Планировка и расположение электроприборов позволит рассчитать общее необходимое количество электрического кабеля и вспомогательных элементов. К ним относятся распределительные коробки, распределительные коробки, розетки и выключатели. После покупки необходимых материалов электропроводку в деревянном доме можно установить достаточно просто и быстро.

Различные способы монтажа

Электропроводка в деревянном доме (см. фото) может быть установлена ​​различными способами:

• наружная проводка с помощью скоб или фарфоровых изоляторов;
• скрытая проводка в кабельных каналах;
• прокладка скрытого кабеля в шланге или трубе;
• проводка в кабельном плинтусе.

Наружная или открытая разводка в деревянном доме электрокабеля с помощью крепежных скоб или фарфоровых изоляторов является одним из самых простых и доступных способов монтажа. К недостаткам внешней проводки можно отнести:

• неэстетичный внешний вид;
• риск повреждения открытого кабеля;
• возможность повреждения распределительных коробок.

Чаще всего наружный монтаж электропроводки на монтажных кронштейнах используется для офисных и подсобных помещений, а также для монтажа электроснабжения хозяйственных построек. Крепление проводов на фарфоровых изоляторах используется как ретро-проводка в деревянном доме при отделке жилища «под старину».

Скрытая проводка в деревянном доме

Более трудоемкая, но самая эстетичная и надежная – скрытая проводка в деревянном доме. Этот вид монтажа должен предусматривать прокладку проводов в специальных кабельных каналах, закрепленных на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести швеллеры, имеющие цвет и фактуру дерева. Такие изделия очень хорошо смотрятся на стенах из бруса, бревен или досок.

К скрытой проводке кабеля относится и проводка в электрическом цоколе. Этот плинтус изготовлен из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для вывода кабеля от цоколя к розетке или выключателю используются либо кабельные каналы, либо прокладка между несущей стеной и декоративной отделочной панелью.

Прокладка кабеля в металлорукаве или пластиковой гофрированной защитной трубе применяется для скрытой разводки электропитания. Производится в пространстве между несущей деревянной стеной и декоративной облицовочной стеновой панелью.

Порядок монтажа электропроводки

Монтаж электроснабжения дома начинают с общего автомата и вводного щита в соответствии с заранее составленной схемой и планом размещения электроприборов-потребителей. Вся установка разделена на отдельные секции, каждая из которых оснащена своим маркированным автоматическим выключателем. В отдельные сборочные участки можно выделить различные помещения, хозяйственные постройки, уличное освещение, отдельные электроприборы большой мощности и т.п.

Для удобства монтажа на принципиальной схеме секции обозначены и пронумерованы, а на каждый секционный кабель ввода питания вешается малогабаритная бирка с номером, соответствующим схеме. Это значительно упрощает процесс установки и исключает возможные ошибки подключения. Принципиальную схему разводки электрического кабеля можно разместить на внутренней стене или двери вводного распределительного щита.

Провести электропроводку в деревянном доме своими руками несложно при наличии следующих инструментов:

• Омметр;
• вольтметр или тестер;
• кусачки, плоскогубцы или бокорезы с изолированными ручками;
• молоток;
• отвертки;
• рулетка;
• уровень строительный;
• монтажный нож для резки проволоки;
• электродрель;
ножницы по металлу
• ;
• пила ножовка.

Первым этапом монтажа электропроводки является установка защитного автомата общего назначения, электросчетчика, распределительного щита с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного питания внешней входной кабель к нему.

Для распределительного щита, мощных электроприборов и оборудования в металлических корпусах также требуется проведение контура заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с присоединением к ней устройств болтовым соединением с использованием проводников сечением 10-20 мм.

Следующим этапом является разводка и крепление электрического кабеля, установка электрических розеток, выключателей, стационарных электроприборов и электроосвещения внутри помещения.

Следует отметить, что соединение или удлинение отдельных проводов в деревянном помещении должно осуществляться либо пайкой, либо с помощью специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Прокладка электропроводки методом скрутки в деревянных зданиях запрещена по правилам пожарной безопасности. Изолировать стыки проводов можно с помощью специальных пластиковых негорючих колпачков. Также допускается использование негорючей изоляционной ленты.

Установка проводки и электрокабеля для поверхностного монтажа (сделай сам)

Обновлено: 15 октября 2021 г.

С металлическим кабелепроводом вы можете провести электричество практически в любом месте. Мы покажем вам, как сделать это безопасно и легко.

Следующий проект›

Семейный мастер на все руки

Узнайте об инструментах, материалах и методах, необходимых для резки, гибки и установки металлических труб для поверхностного монтажа. Добавьте электроэнергию в подвал или гаражный магазин с помощью простого и недорогого ЕМТ (металлическая электрическая трубка).

By the DIY experts of The Family Handyman Magazine

Time

Multiple Days

Complexity

Intermediate

Cost

Varies

Step 1: Plan your run

For safety, Открытая электропроводка (в гараже, подвале и на улице) должна быть защищена прочной трубой. Мы выбрали 1/2 дюйма. Металлический трубопровод ЕМТ для этого проекта, потому что его легко согнуть и собрать (и разобрать, если вы допустили ошибку!). Труба из ПВХ — еще один хороший вариант, но он отличается тем, что вы проклеиваете стыки.

Первый шаг — найти источник энергии. Мы подключились к 15-амперной розетке в гараже, чтобы запитать «легкий» верстак. Если вы скопируете этот проект и будете работать с энергоемкими инструментами, такими как циркулярные или настольные пилы, вам потребуется подключить или запустить новую 20-амперную цепь (см. «Энергоемкие инструменты»). Проверьте автоматический выключатель на главном электрическом щите, чтобы определить размер цепи. Если вы не уверены в размерах цепи, проконсультируйтесь с лицензированным электриком.

Затем нарисуйте маршрут электрического кабелепровода от источника питания до новых мест расположения электрических коробок и отметьте длину участка и всех необходимых коробок, разъемов и проводов. Наши материалы включали 1/2 дюйма. Кабелепровод ЕМТ (длиной 10 футов), 4 x 4 x 1-1/2 металлических ящика (которые вмещают две розетки; Фото 2), 4-дюйм. квадратные приподнятые крышки, одна 1/2 дюйма. со смещенным установочным винтом для каждого соединения кабелепровода/коробки (фото 2), плюс 1/2 дюйма. муфты (для соединения двух отрезков кабелепровода на более длинных участках), хомуты для электрических кабелепроводов, выключатель на 15 ампер, розетки и проводку THHN 14 калибра (тип провода, прокладываемого внутри кабелепровода). Если вы получаете питание от 20-амперной цепи, используйте только провод THHN 12-го калибра. Эти предметы находятся в домашних центрах и хозяйственных магазинах с полным спектром услуг.

Обратитесь в местный строительный отдел, чтобы получить разрешение и инспекцию для всех выполняемых вами работ.

Рисунок A: Схема расположения электрических кабелепроводов

Это простая схема монтажа проводки на поверхность.

Этап 2: Основы гибки

A 1/2 дюйма. Электрический трубогиб (Фото 5) — единственный специальный инструмент, который вам понадобится для гибки 10-футовой трубы. секции 1/2 дюйма. провод ЭМТ. Вам также понадобится 3/4 x 24 дюйма. водопроводная труба, которая служит ручкой и вкручивается в головку трубогиба (Фото 5). Наряду с этим вам понадобятся основные ручные инструменты, ножовка и дрель на 1/4 дюйма. кирпичная кладка. И вам может понадобиться рыболовная лента, чтобы натянуть провод, если у вас есть длинные электрические кабелепроводы с несколькими изгибами.

Мы покажем только, как делать изгибы на 90 градусов, так как они самые простые и часто используемые. Другим распространенным изгибом является смещение, которое представляет собой сложный изгиб, состоящий из двух частей, при котором электрический кабелепровод немного приподнимается от стены для прямого соединения с электрическими коробками. Мы решили использовать соединители со смещенным установочным винтом (фото 2), чтобы упростить эту задачу.

Электропровод согнуть не сложно (Фото 7). Но у вас может не получиться идеальных изгибов с первой попытки, поэтому купите дополнительные 10 футов. длина на всякий случай. Если вы не хотите гнуть трубу, вы можете купить постепенную «9Изгибы с прямым углом 0 градусов» или «фитинги с прямым углом 90 градусов». Однако ваш проект не будет выглядеть профессионально из-за многочисленных разъемов, а дополнительные соединения затрудняют проталкивание или протягивание провода.

Шаг 3: Начните с источника питания

Фото 1: Снимите старую розетку

Отключите питание и удалите старую розетку. Подденьте верхний и нижний гвозди коробки от шпильки, чтобы снять коробку. Протяните провода через отверстие в стене.

Фото 2. Добавление разъемов в коробку

Удалить 1/2 дюйма. выбивные отверстия и вставьте 3/8-дюйм. кабельный зажим и разъем со смещенным установочным винтом. Протяните защищенный кабель через зажим в коробку.

Фото 3. Установка коробки

Прикрепите коробку к стене, ввернув два шурупа 1-5/8 дюйма через гипсокартон в стойку. Держите коробку ровно.

Фото 4. Отметьте кабелепровод для резки

Измерьте расстояние от угла стены до точки на 3/4 дюйма внутри выступающего соединителя. Вычтите 5 дюймов для 9Изгиб под углом 0 градусов, затем отметьте эту длину на кабелепроводе.

После того, как вы выбрали электрическую коробку для подключения, выключите автоматический выключатель или выкрутите предохранитель, защищающий цепь. Некоторые электрические коробки могут содержать провода более чем одной цепи. Перед выполнением любой работы проверьте все провода с помощью бесконтактного тестера напряжения (продается в хозяйственных магазинах и бытовых центрах), чтобы убедиться, что они «разряжены».

Затем снимите существующую розетку и коробку со стойки (Фото 1). Теперь поместите (не прикрепляйте) металлическую электрическую коробку размером 4 x 4 x 1-1/2 дюйма на поверхность гипсокартона, немного выше или ниже существующего отверстия, чтобы вы могли протянуть не менее 1/4 дюйма оболочки кабеля через гипсокартон. обратная сторона коробки (фото 3). Разрежьте гипсокартон и при необходимости сдвиньте коробку, чтобы получить больше кабеля в оболочке внутри коробки. Вы все равно должны залатать гипсокартон, прежде чем прикрутить новую коробку к стене (Фото 3).

Шаг 4: Изгиб кабелепровода

Фото 5: Начните изгиб

Поместите электрический кабелепровод в трубогиб таким образом, чтобы метка находилась точно на одной линии со стрелкой (см. следующее фото). Встаньте на трубогиб и нажимайте на рукоятку, пока труба не образует угол 90 градусов и не станет ровной.

Деталь

Остановите сгибание, когда пузырек покажет уровень.

Фото 6: Отметьте следующий разрез

Измерьте разницу в высоте между ящиком 1 и ящиком 2 (над столом; рис. A). Вычтите 5 дюймов из измерения, затем добавьте 3/4 дюйма, чтобы учесть толщину электрического кабелепровода. Отметьте это расстояние на электрокабелепроводе.

Фото 7. Изменение направления изгиба

Повторите шаг 5, чтобы сделать второй изгиб на 90 градусов. Убедитесь, что вы согнули его на 90 градусов в правильном направлении.

Фото 8: Выровняйте и отметьте электрический кабелепровод

Свободно прикрепите электрический кабелепровод к коробке 1. Выровняйте горизонтальные секции, затем установите коробку 2 и отметьте место разреза.

Для 90-градусных изгибов на 1/2 дюйма. электрического кабелепровода, правило состоит в том, чтобы вычесть 5 дюймов из измерения расстояния от разъема до стены. Если общее расстояние составляет 33 дюйма, отметьте кабелепровод на уровне 28 дюймов. Обязательно измерьте внутреннюю часть смещенного соединителя, где фактически находится кабелепровод (фото 2 и 4).

Согните кабелепровод, поместив его в трубогиб так, чтобы метка расстояния на кабелепроводе совпала со стрелкой изгиба (фото 5 и вставка). Надавите ногой и рукой, чтобы согнуть конец трубы прямо вверх. Затем проверьте угол с помощью магнитного торпедного уровня (или с помощью пузырькового уровня, встроенного в некоторые гибочные головки) и отрегулируйте изгиб, пока не получите 90 градусов.

При измерении вертикального подъема измерьте разницу высот между двумя коробками. Снова возьмите это расстояние и вычтите 5 дюймов. Затем добавьте 3/4 дюйма, чтобы учесть толщину трубы в первом изгибе (фото 6).

Энергоемкие инструменты

Если вы планируете питать какие-либо инструменты, имейте в виду, что обычная 15-амперная цепь может перегрузиться и отключиться, если одновременно работает какой-либо из следующих инструментов (особенно если в вашем цехе также горит свет):

Торцовочная пила — от 13 до 15 А
Циркулярная пила — от 13 до 15 А
Фрезерный станок — от 9 до 11 А
Ленточная шлифовальная машина — от 6 до 12 А нагрузка (инструменты и другие временно работающие устройства) 1440 Вт (12 ампер) для 15-амперной цепи и 1,920 Вт (16 ампер) для 20-амперной цепи.

Шаг 5: Прикрепите коробки к кирпичной кладке

Фото 9: Отрежьте электропровод

Отрежьте электропровод ножовкой. Соскоблите любые острые заусенцы как с внутренней, так и с внешней кромки с помощью плоскогубцев.

Фото 10: Просверлите отверстия

Переместите электрический кабелепровод и коробку 2 и отметьте места отверстий для пластиковых дюбелей. Просверлите отверстия, затем закрепите коробку и кабельные хомуты винтами с полукруглой головкой.

Фото 11: Затяните контргайки

Разместите коробку 3, измерьте расстояние до коробки 2 и отрежьте кабелепровод по размеру. Повторите шаги 9 и 10, чтобы установить их. Теперь затяните все контргайки смещенного разъема с помощью молотка и отвертки.

Фото 12. Закрепите длинные участки с помощью хомутов

Измерьте расстояние от смещенного соединителя Box 3 до потолка, затем повторите шаги 4 и 5. Проложите кабелепровод и прикрепите хомут. Установите коробку 4.

После выравнивания кабелепровода и отметки места для коробки 2 (Фото 8) обязательно сгладьте все обрезанные края плоскогубцами (Фото 9).). Теперь просверлите два отверстия для пластиковых анкеров и отверстие для заземляющего винта. Прикрепите коробку к бетону с помощью пластиковых анкеров и винтов с полукруглой головкой (Фото 10).

Повторите этот процесс, чтобы прикрепить все остальные коробки, а также хомуты, удерживающие трубопровод к кирпичной кладке. При использовании 1/2 дюйма. Кабелепровод EMT, расположите стропы в пределах 3 футов от каждой коробки и в пределах 10 футов после нее. После того, как вы установили кабелепровод и повернули выступы так, чтобы кабелепровод упирался в стену, затяните контргайки выступающих соединителей резким ударом молотка по отвертке (Фото 11).

ВНИМАНИЕ!

Если у вас алюминиевая проводка, не трогайте ее. Позвоните лицензированному профессионалу, который сертифицирован для работы с ним. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Шаг 6: Прокладка провода

Фото 13. Протяните провод короткими отрезками

Соедините вместе концы одного черного и одного белого провода 14-го калибра и протолкните обмотанные лентой концы через кабелепровод. Обрежьте провода, оставив лишние 8 дюймов в каждой коробке. Повторите этот шаг от поля 3 до поля 4.

Фото 14. Натяните провода с помощью рыболовной ленты

Протяните рыболовную ленту из коробки 1 в коробку 2. Согните обе проволоки через крючок для ловли ленты и закрепите их, оставив середину открытой, чтобы согнуть вокруг углов, затем вытяните провода обратно из коробки 2. в коробку 1.

Деталь

Вставьте рыбную ленту во вторую коробку.

Деталь ленты Fish

Лента проволочная к ленте Fish.

Фото 15: Проводка розетки GFCI

Соедините коробку 1, сначала оторвав уши от розетки GFCI, затем подключите провода от источника питания к «линейным» клеммам, провода от новых розеток к «нагрузке». клеммы, а заземляющий провод к заземляющему винту. Затем подключите устройства в коробках 2, 3 и 4 (см. рисунки B, C и D).

Деталь

Уши GFCI.

При прокладке проводов на короткие расстояния с небольшим количеством изгибов, например, между коробками 2 и 3, 3 и 4, вы можете просто склеить два конца провода вместе и протолкнуть их через кабелепровод (Фото 13). Для больших расстояний или отрезков с двумя или более изгибами протяните ленту через трубу и прикрепите к ней провода (фото 14 и фото ДЕТАЛИ).

Гаражные емкости должны иметь защиту GFCI. Прежде чем подключить розетку GFCI к коробке 1, согните или отломите верхние и нижние ушки. Повторите этот шаг со всеми розетками, чтобы они поместились внутри металлической коробки, а также прикрутите их к 4-дюймовому разъему. квадратная крышка (приподнятая на 1/2 дюйма). Теперь подключите розетку GFCI, как показано (фото 15), а затем другие коробки (рисунки B, C и D). Затем прикрутите все емкости к крышкам и прикрепите крышки к ящикам.

Рисунки B – D: Соединения проводки

Соединения проводки в электрических коробках.

Дополнительная информация

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Аккумуляторная дрель
• Ножовка по металлу
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов/резак

Изгиб для кабелепровода 1/2″, ленточная лента

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• 1/2 дюйма муфты
• 1/2 дюйма. соединители со смещенным установочным винтом
• 1/2″ кабелепровод EMT
• проводка THHN 12 калибра (для 20 А) или 14 калибра (для 15 А)
• 15-амперный переключатель
• 3/4″ x 24″ водопроводная труба с резьбой (рукоятка для трубогиба)
• 4 x 4 x 1-1/2 металлические коробки
• 4-дюймовые квадратные приподнятые крышки
• Анкеры и винты (для кирпичных стен)
• Кабельные хомуты
• Розетки

Первоначально опубликовано: 30 сентября 2019 г.

Похожие проекты

Популярные обучающие видео

Электрический кабелепровод 101: основы, коробки и заземление

Электропровод представляет собой металлическую или пластиковую трубу, по которой проходят электрические провода. Доступный в жесткой или гибкой форме, кабелепровод защищает провода и используется в открытых местах (например, вдоль внешней поверхности стены), а также в незавершенных областях (таких как подвалы, подвалы и чердаки) и на поверхности. навесные установки на открытом воздухе.

Есть несколько случаев, когда вам может потребоваться установка или замена трубопровода на вашем участке. Первая (и, возможно, самая очевидная) причина — выполнение требований кода. Во всех 50 штатах Национальный электротехнический кодекс (NEC) является эталоном безопасного электрического проектирования и монтажа. С помощью его документации вы можете определить требования и код, характерные для вашего проекта — также рекомендуется проконсультироваться с местным инспектором в вашем районе и получить все необходимые разрешения перед началом работы. Обратитесь в местное агентство по обеспечению соблюдения норм, чтобы узнать о конкретных требованиях в вашем регионе. Другой причиной для работы с кабелепроводом может быть замена существующих материалов, которые изношены, повреждены или устарели.

Если в вашем доме, квартире или здании есть неправильный или поврежденный кабелепровод, вы рискуете получить проблемы с электричеством или что-то похуже. В вашей проводке может произойти короткое замыкание, вызвать возгорание или создать опасность для любого, кто обслуживает вашу систему.

Как и почти во всех электромонтажных работах, прокладку собственного кабелепровода (или ремонт существующей системы) лучше доверить профессиональному электрику. Каждый раз, когда вы имеете дело с проводами под напряжением, вы должны быть особенно осторожны, так что это не та задача, которую нужно брать, если вы только изучаете части системы электропроводки.

Типы трубопроводов

Кабелепровод, используемый для электропроводки в жилых помещениях, включает в себя несколько типов металлических и пластиковых материалов, предназначенных для различных применений. Вот наиболее распространенные типы:

• Электрический металлический кабелепровод (EMT): Электрический металлический кабелепровод представляет собой жесткий тонкостенный металлический кабелепровод, обычно изготавливаемый из оцинкованной стали. ЕМТ технически представляет собой трубку, а не кабелепровод, поэтому в аббревиатуре используется буква «Т» вместо «С». Поскольку трубка тонкая и легкая, ее легко согнуть с помощью специального инструмента, называемого трубогибом. ЕМТ лучше всего использовать внутри жилых и легких коммерческих зданий — если он устанавливается на открытом воздухе, его необходимо монтировать вместе с водонепроницаемой арматурой. На открытом воздухе ЕМТ обычно длится несколько лет, а в помещении — бесконечно.
• Гибкий металлический кабелепровод (FMT) и непроницаемый для жидкости гибкий металлический кабелепровод (LFMC): Гибкий металлический кабелепровод имеет спиральную конструкцию, которая позволяет кабелепроводу легко изгибаться, что упрощает монтаж в стены или другие конструкции. Трубки FMT обычно используются для коротких участков в открытых местах, таких как проводка для измельчителей мусора и водонагревателей. Его близкий родственник, непроницаемый для жидкости гибкий металлический трубопровод, представляет собой гибкий металлический трубопровод, покрытый пластиковой оболочкой, чтобы сделать его водонепроницаемым. Применяется для наружной проводки, обслуживающей кондиционеры и другое наружное оборудование.
• Неметаллическая непроницаемая для жидкости гибкая труба: Неметаллическая непроницаемая для жидкости труба часто используется вместо непроницаемой для жидкости гибкой металлической трубы (LFMC). Он имеет уникальные соединители и используется, когда для трубопровода требуется меньшая защита, например, при прокладке внутри помещений.
• Жесткий металлический кабелепровод (RMC) и Промежуточный металлический кабелепровод (IMC): Жесткий металлический кабелепровод и промежуточный металлический кабелепровод представляют собой трубы для тяжелых условий эксплуатации, изготовленные из оцинкованной стали. Они используются для структурных трубопроводов, в которых находится проводка для подключения дома к инженерным сетям для многих воздушных коммуникаций. IMT в значительной степени заменил RMC в новой конструкции, и RMC, и IMC соединены резьбовыми соединениями.
• Электрические неметаллические трубки (ENT): Электрические неметаллические трубки представляют собой гибкие пластиковые трубки, предназначенные для использования внутри жилых стен или конструкций из бетонных блоков. Хотя трубка является влагостойкой и огнестойкой, она не подходит для открытых мест и не должна устанавливаться на открытом воздухе или в любом другом месте, которое может подвергаться воздействию элементов. Эту трубку часто называют трубкой Smurf из-за ее синего цвета, хотя она также бывает серого и оранжевого цвета, в зависимости от производителя и/или назначения.
• ПВХ: Жесткий ПВХ представляет собой пластиковую трубу, по размеру аналогичную жесткому металлическому кабелепроводу (RMC). Его можно нагревать и гнуть, а также соединять клеевыми или резьбовыми соединениями. ПВХ обычно доступен в вариантах Schedule 40 и Schedule 80: Schedule 40 используется чаще всего, но Schedule 80 используется, когда существует риск повреждения труб из-за более толстых стенок.

Кабелепровод отличается от BX

На первый взгляд электрический кабелепровод может показаться похожим на проводку BX (иногда также называемую проводкой переменного тока для «бронированного кабеля» или MC для «металлического кабеля»). Подобно кабелепроводу, свободные, но изолированные отдельные провода заключены в металлическую оболочку BX. Проводка BX, как и кабелепровод, может использоваться в открытых местах. При правильной установке оба типа могут прослужить более 50 лет.

Отличие состоит в том, что согласно электротехническим нормам (NEC 320.12) армированный кабель нельзя использовать во влажных или мокрых местах, в местах, подверженных коррозии, или в местах, где возможно повреждение. Напротив, в таких местах могут быть установлены определенные типы трубопроводов.

Проводка с кабелепроводом

Кабелепровод представляет собой полую трубку, через которую протягивают провода при установке. Это отличается от кабеля, который представляет собой группу проводов, заключенных в гибкую защитную оболочку. Наиболее распространенным типом кабеля, используемого в домашней электропроводке, является неметаллический (NM) или кабель Romex. Хотя кабель NM можно проложить внутри кабелепровода, это делается редко.

Внутри кабелепровода чаще всего устанавливаются провода THHN и THWN. Провода THHN/THWN — это отдельные изолированные провода с цветовой маркировкой. Они похожи на провода, которые вы видите, когда снимаете внешнюю оболочку с кабеля NM.

Все о типах, размерах и установке электропроводки

Заземление кабелепровода с кабельным каналом

Кабелепровод всегда заканчивается у какого-либо типа электрической коробки или стационарного оборудования, которое также служит коробкой. Специальные соединители используются для крепления трубопроводов к коробкам и для соединения отрезков трубопроводов вместе для образования длинных прямых участков или изгибов. Коробки, разъемы и кабелепроводы образуют систему ограждений проводов, называемую кабелем. Канатная дорога представляет собой закрытый канал, который образует физический путь для прохождения электропроводки. Таким образом, металлический кабельный канал действует вместо заземляющего провода, который находится в неметаллическом кабеле. (Это также основная причина, по которой с металлическими кабелепроводами можно использовать только металлические коробки.)

Этот тип системы заземления был более распространен в старых конструкциях, чем сегодня, и сегодня многие электрики включают изолированный заземляющий провод в металлический кабелепровод в качестве предпочтительного средства заземления цепи.

Чтобы металлический кабельный канал служил системой заземления, все части кабельного канала должны быть электрически соединены без разрывов. Если ремонтник непреднамеренно установит пластиковую коробку в кабелепровод или если какое-либо соединение ослабнет, путь заземления будет разорван, и цепь останется незаземленной.

Типы трубопроводов и их использование

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный профсоюзный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электроустановках. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 15.12.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

gwmullis/Getty Images

Когда вы будете готовы начать электропроводку в своем доме, гараже, сарае или сарае, вам сначала нужно решить, какой тип электропроводки вы будете использовать для выполнения этой работы. У некоторых проводов есть защитное покрытие, и для их фиксации требуется только прикрепить их скобами к стенным стойкам и балкам. Все эти типы проводов заключены в одну и ту же оболочку, но существует опасность повреждения из-за контакта с чем-либо, что может врезаться в пластиковую оболочку и провода.

Защита проводов от повреждений

По этой причине, а также там, где проводку необходимо защитить от повреждений, существует еще один вариант. Этот вариант представляет собой отдельные жилы электрического провода, которые можно протянуть в металлическом кабелепроводе. Эти одиночные нити могут быть добавлены в кабелепровод, поэтому от одной электрической коробки к другой протягивается много проводов.

Кабелепроводы бывают разных стилей: от довольно прочной конструкции до чрезвычайно жестких кабелепроводов, по которым можно проехать, не повредив их. Вам нужно будет выбрать кабелепровод, который удовлетворяет вашим потребностям и соответствует требованиям Национального электротехнического кодекса.

Стиль

Кабелепровод бывает разных стилей и используется для прокладки электропроводки в открытых местах в вашем доме и вокруг него. Это может быть подвал, гараж, сарай, помещения для стирки, а также открытые помещения. В вашем доме может быть кабелепровод, проложенный внутри стен, что даст вам доступ к дополнительным цепям через существующие кабелепроводы позже. Внутри кабелепроводов вы можете выбрать один из нескольких типов проводки.

Многожильный или одножильный провод обычно протягивается через кабелепровод и обычно представляет собой провод типа THHN или THWN. Размер провода может варьироваться в зависимости от силы тока, необходимой для питания точки, которую вы питаете, и это в конечном итоге определяет размер канала, который вам нужно будет установить.

Забавный факт

В конце 1800-х годов многие осветительные приборы были переведены с газовых на электрические. Электрические кабели были продеты прямо в старые газовые трубы, в результате чего появились одни из первых образцов кабелепровода.

Наружное использование

Трубопровод, установленный на открытом воздухе, должен быть рассчитан на наружное использование. Различные разновидности и использование следующие:

• Труба из ПВХ часто используется в подземных и влажных помещениях. Этот тип трубопровода имеет фитинги из ПВХ, соединители, муфты и колена. Их легко прикрепить с помощью чистящего средства и клея для ПВХ. Поскольку кабелепровод из ПВХ не является токопроводящим, вы всегда должны прокладывать в кабелепроводе зеленый заземляющий провод для надлежащего заземления в точках подключения.

Каковы правильные методы заземления?

Заземление обеспечивает резервный путь для электричества от розетки к земле, где электрический ток можно безопасно отвести в случае возникновения проблем с проводкой. Надлежащие методы заземления обычно включают подключение заземляющих проводов к розеткам, выключателям и светильникам в соответствии с строительными нормами.

• Гибкий металлический кабелепровод отлично подходит для областей, где требуются узкие изгибы и ограниченное пространство, что затрудняет изгиб обычного кабелепровода. Водонагреватели, светильники для банок и вентиляционные отверстия на чердаке — отличные примеры, где обычно устанавливается гибкий металлический трубопровод. Наиболее типичное использование этого типа кабелепровода — это когда будет присутствовать вибрация: сплошной кабелепровод будет ослаблен, но гибкий металлический кабелепровод останется на месте.
• Труба EMT легкая, легко сгибается и используется внутри стен. Он также легко повреждается, в отличие от IMC или жесткого кабелепровода.
• Трубка IMC представляет собой более толстую оцинкованную трубу, что делает ее отличным выбором для наружной установки. Это также хороший выбор для открытых стен в подвалах, гаражах, хозяйственных постройках и местах, где кабелепровод может быть поврежден или поврежден.
• Жесткий металлический рукав самый толстый и тяжелый из всех. Его можно использовать для прокладки проводов под проездами, установками служебных фидеров и в других местах с более экстремальными условиями. Жесткий кабелепровод должен иметь резьбу на конце и стоит дороже, чем другие перечисленные кабелепроводы. Большинство коммунальных компаний, как и вы, устанавливают жесткий кабелепровод в качестве входной трубы для обслуживания, чтобы обеспечить самую прочную и лучшую установку, которая может защитить проводку и которая сможет противостоять ветру, падающим веткам и повреждениям от урагана. В большинстве случаев требуется, чтобы трубопровод проходил через крышу для надежной установки.

Все вышеупомянутые типы каналов имеют максимально допустимый процент заполнения.

Сверление стен: как не задеть

Итак, вам нужно просверлить отверстие в стене. Но откуда ты знаешь, что там ничего нет?

Если у вас нет чертежей вашего дома, вы никогда не можете быть на 100% уверены, что за гипсокартоном ничего нет. Но если вы осмотрите участок на предмет возможных труб и электромонтажных работ и просверлите стену только на небольшом расстоянии, вы можете снизить вероятность задевания чего-либо важного.

Очевидно, здесь есть о чем поговорить, так что давайте покопаемся.

Примечание. Этот блог содержит партнерские ссылки. Если вы нажмете и совершите покупку, я могу получить компенсацию (без каких-либо дополнительных затрат для вас). Есть три основных вещи:

1. Шипы — они на самом деле предназначены для ударов.
2. Электрические провода — в них сложно попасть.
3. Трубы — в них очень, очень сложно попасть.

Шпильки

Если в вашем доме есть деревянные шпильки (в большинстве жилых домов, хотя стальные шпильки постепенно становятся все более распространенными в многоэтажных домах), шпильки на самом деле являются инструментом, который вы можете использовать для подвешивания тяжелых вещей.

Шпильки сделаны из дерева, и много раз вы на самом деле хотите, чтобы ударил по ним.

Древесина мягкая, и если ваше сверло входит во что-то за гипсокартоном без особого давления с вашей стороны, скорее всего, это шпилька. Если вы вынете сверло и увидите, что к нему прилипли опилки, вы почти наверняка попали в шпильку.

(Примечание: если вы вынете сверло и увидите пластик, скорее всего, вы попали в трубу. Это… далеко не идеально. Идите отключите воду и электричество в вашем доме. Затем продолжайте читать.)

Вы можете также дважды проверьте, попали ли вы в шпильку, ища больше шпилек в любом направлении. Шпильки обычно находятся на расстоянии 16 или 24 дюймов друг от друга. Если вы найдете еще одну вещь, похожую на шпильку, на любом из этих расстояний, скорее всего, вы нашли шпильку.

Электрические провода

Хорошие новости: на самом деле электрические провода довольно сложно поразить по нескольким причинам. Во-первых, электрические нормы требуют, чтобы перед проводами, проходящими через шпильки, располагались металлические пластины.

Металлические пластины трудно просверлить, поэтому, если вы наткнетесь на что-то, что ваша дрель не сможет пробить, перестаньте пытаться! Ваша дрель должна легко врезаться в дерево и гипсокартон. Если это не так, считайте это предупреждением о том, что вам следует прекратить бурение.

Так, электрические провода, проходящие через шпильки, обычно защищены металлическими пластинами. Очевидно, что это более вероятно в новом строительстве и в некоторой степени зависит от того, как ваш строитель / электрик следует правилам.

Во-вторых, электрическая проводка проложена так, что в линии есть немного «податливости», таким образом, если вам нужно будет переместить ее или вытащить дальше, у вас будет дополнительный шнур для работы.

Из-за этого, если вы заденете кусок незакрепленного электрического провода, ваша дрель, скорее всего, просто смахнет его в сторону, а не проткнет провод.

Однако, несмотря на это, удар по электрическому проводу возможен. Если это произойдет, вы узнаете. Вы получите неприятный шок (это вряд ли убьет вас, но вы это почувствуете) и, возможно, немного испугаетесь.

Трубы

Удар по электрическим проводам опасен. Удар по трубе – это настоящая чрезвычайная ситуация.

Вода – злейший враг дома. Древесина? Гниет при контакте с водой. Гипсокартон? Начинает плесневеть. Ковер? Напольное покрытие? Буквально каждый строительный материал когда-либо? Вода их уничтожает.

Итак, бить трубу — это плохо. Мой следующий вопрос: у вас есть медные трубы, трубы из ПВХ или более новые гибкие пластиковые трубы?

Один из них просверлить гораздо труднее, чем остальные. Если у вас есть медные трубы, вы в хорошей форме. Хотя вы, безусловно, можете ударить по трубе, потребуется много усилий, чтобы просверлить в ней отверстие.

Еще раз, если вы столкнулись с сопротивлением, прекратите бурение. Сопротивление — лучшее предупреждение при сверлении стен.

ПВХ и гибкие пластиковые трубы, с другой стороны, гораздо чаще используются в новых домах. К сожалению, их также легче просверлить. Вы можете даже не осознавать, что сделали это, пока не вытащите сверло и не увидите пластик (и, возможно, много воды).0003

Примечание: Вы не всегда можете видеть воду. Если вы заденете водосточную трубу, то этот маленький кусочек пластика может быть единственным, что вы заметите, пока через 3 месяца весь дом не пахнет сточными водами.

Как избежать ударов о стены

Я знаю, что удар по трубе кажется плохим. Но на самом деле очень легко избежать ударов о стены.

Я сверлил свои стены более 6 лет. Я никогда не попадал ни в одну вещь (кроме преднамеренного шипа). Вот что я обычно делаю:

1. Визуальный осмотр возможных препятствий

Очевидно, вы не можете смотреть в стену. Если бы вы могли, нас бы здесь не было. Но вы можете осмотреть свой дом и довольно точно предположить, будет ли там труба или электрический провод. Вот некоторые вещи, на которые стоит обратить внимание:

• Что находится по ту сторону вашей стены? Если есть раковина или душ, в этой стене, вероятно, есть труба.
• Что выше или ниже вашей стены? Если вы находитесь под ванной, труба может идти вверх по стене.
• Есть ли поблизости электрическая розетка или выключатель света? К этим вещам идут провода, обычно на одном уровне в стене. Вместо этого попробуйте сверлить выше или ниже этого уровня.
• Ваша стена внутренняя или внешняя? Если вы живете в холодном месте, трубы обычно располагаются на внутренних стенах, поскольку так их легче уберечь от замерзания.

2. Подготовка к бурению

После того, как вы определили свое местоположение и уверены, что не наткнетесь ни на что важное, есть две основные вещи, которые вы должны сделать перед тем, как начать.

Прежде всего, найдите точку отключения воды в вашем доме. Убедитесь, что вы можете управлять им. На всякий случай. То же самое с электричеством.

Во-вторых, возьмите сверло и наклейте на него небольшой кусочек малярной ленты примерно в 5/8″ от конца. Это подскажет вам, где прекратить бурение. 5/8″ должны пройти через гипсокартон 1/2″.

(Это лопаточное сверло, а не спиральное сверло, но вы уловили идею, верно?)

Попадание в трубы и электрические провода зависит от фактического глубокого сверления стены. Если не просверлишь гипсокартон, ничего важного не наткнешься.

Малярная лента — это ваша мерка. Когда вы наткнетесь на край малярной ленты, прекратите сверление.

3. Просверлите отверстие до отметки на липкой ленте

Медленно просверлите отверстие до отметки на липкой ленте. Это должно пройти через гипсокартон (если нет, вы, вероятно, достаточно близко, чтобы проткнуть сверло рукой).

Теперь у вас есть миленькая дырочка в стене. Если вам действительно нужно сверлить дальше (например, в шпильку), вы можете воткнуть в отверстие небольшое сверло и убедиться, что это шпилька в стене, а не труба.

Также стоит повторить: если по какой-то причине вы не последовали этому и просверлили стену глубже, чем 5/8″, и вы натолкнулись на сопротивление, прекратите бурение.
