как сделать приспособы для УШМ по чертежам? Особенности приспособлений для ровного реза. Самодельные аксессуары из велосипеда

Насадки на болгарку намного расширяют ее функциональность, их можно ставить на турбинки любых размеров. С помощью нехитрых приспособлений можно сделать отрезной агрегат или станок для резки штроб (канавок в бетоне), которые будут обеспечивать качество работы на самом высоком уровне. Исчезает необходимость приобретать дорогой профессиональный инструмент, так как хорошую работу можно делать самодельными подручными средствами.

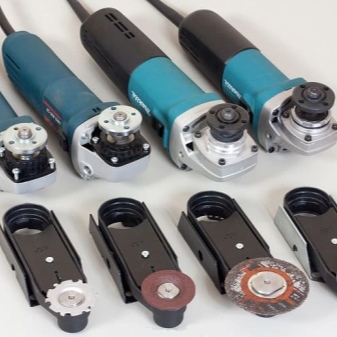

Разновидности приспособлений

Приспособления к болгарке существуют с самыми разнообразными функциями:

  • для ровной резки;
  • для шлифовки;
  • для резки прутка и труб диаметром от 50 до 125 мм;
  • для обдирки старых слоев с поверхностей;
  • для зачистки и шлифования;
  • для полировки;

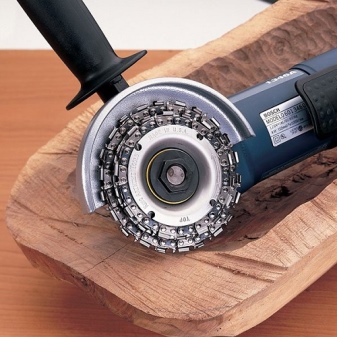

  • цепная пила для резки древесины;
  • для сбора и удаления пыли при работе.

Эти приспособления также называются аксессуарами. Зачастую они приобретаются отдельно от главного агрегата. Некоторые из них можно сделать самостоятельно из имеющегося в наличии материала или старой техники.

Производители

Самые распространенные и популярные насадки – это отрезные диски. По металлу хорошие диски выпускает фирма «Макита» и «Бош». Лучшие алмазные насадки производит фирма Hitachi (Япония) – такие диски универсальны и могут успешно разрезать любой материал.

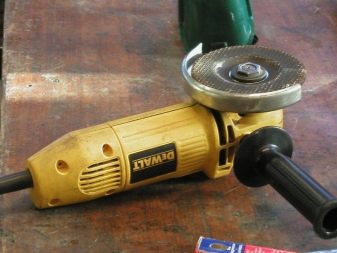

Ценятся шлифовальные насадки от компании DeWalt из Америки. Отличаются они по материалу, из которого сделаны, могут быть: из губки, материи, войлока.

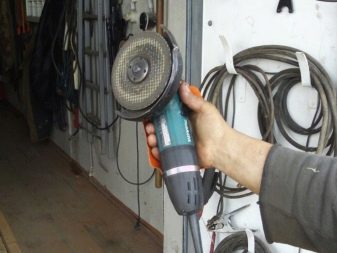

Для работы с камнем и металлом применяют специальные обдирные насадки. Самыми качественными из них специалистами считаются изделия компаний DWT (Швейцария) и «Интерскол» (Россия). Продукция последней компании выгодно выделяется сочетанием цены и качества. Названные фирмы производят также хорошие обдирочные диски, на которых есть алмазное напыление.

Кроме того, компания DWT производит высококачественные насадки для УШМ под названием шарошки. Их используют для снятия старой краски, цемента, грунтовки.

Разнообразные насадки для турбинок очень хорошего качества выпускает компания «Фиолент». Цены на насадки от этого производителя невысокие. «Фиолент» появился на рынке сравнительно недавно, но уже успел завоевать хорошую репутацию и авторитет.

Компания «Борт» из Китая (Bort) также делает хорошие насадки для болгарок. Как известно, продукция китайских производителей традиционно отличается небольшой ценой.

Как сделать своими руками?

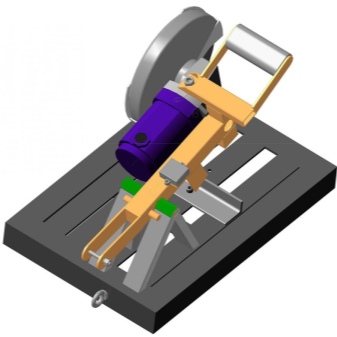

Прежде чем делать, например, любой станок с использованием УШМ (устройство довольно простое), рекомендуется познакомиться с чертежами-схемами, которые можно найти в интернете или специальной литературе. Они помогут лучше разобраться с принципом устройства самих болгарок, а также с тем, как сделаны различные насадки, которые могут потребоваться. Узлы придется подбирать эмпирическим путем, ориентируясь на фактические размеры, что имеются у данной конкретной модели турбинки. Такой агрегат может идеально подходить для реза и торцевания различных заготовок.

Существует десятки различных насадок, которые могут быть самых разных размеров, поэтому подбирать параметры рабочих элементов следует, когда перед глазами находится данная конкретная модель.

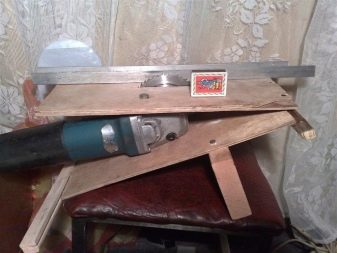

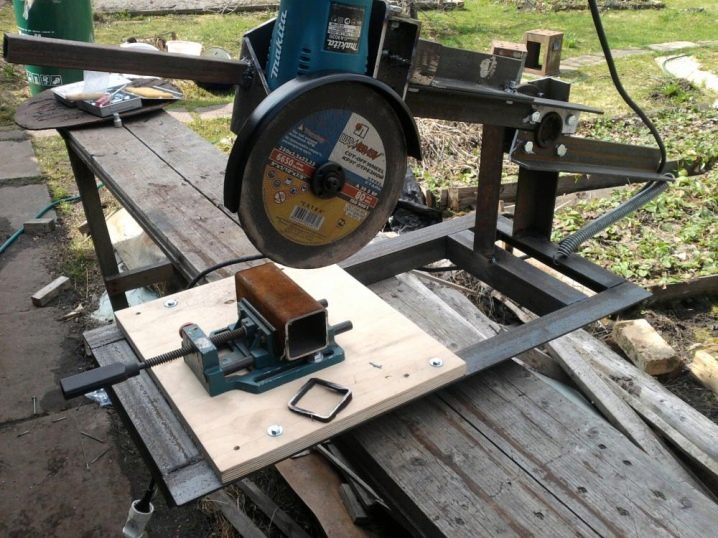

Создание станка для распила дерева

От уголка отрезается две части кусок (45х45 мм). Более точные размеры надо смотреть по габаритам блока редуктора УШМ. В уголках просверливаются отверстия 12 мм (к ним прикручивается УШМ). Если заводские болты слишком длинные, их можно будет затем обрезать. Иногда вместо болтовых креплений используют шпильки, это никак не отражается на качестве соединения. Нередко уголки приваривают, такое крепление наиболее надежно.

Делается специальная опора для рычага, на нее крепится агрегат, следует для этого подобрать два отрезка труб, чтобы они входили с небольшим зазором одна в другую. А чтобы разметка была более точной, рекомендуется фрагменты обмотать клейкой монтажной лентой, маркером начертить линии. Делается рез по линии, элемент трубы с диаметром поменьше должен быть размером поменьше (1,8 см). Для внутреннего диаметра необходимо будет найти два подшипника, которые вставляются в более массивную трубу, затем в трубу большего диаметра вставляется труба диаметром поменьше. Подшипники запрессовываются с двух сторон.

В подшипник помещается крепление, следует обязательно поставить контршайбу в болтовом креплении. После того как поворотный узел подготовлен, следует зафиксировать небольшой фрагмент уголка.

Вертикальное крепление для поворотного узла делается из уголка 50х50 мм, отрезки при этом должны быть одинаковых размеров. Уголки фиксируются струбциной и обрезаются.

Уголки рекомендуется сразу просверлить, а затем их с просверленными отверстиями можно прикрепить к поворотному узлу с помощью гаек.

Теперь следует разобраться, какой длины нужен будет рычаг – на нем будет крепиться УШМ. Производится подобное действие по технологии подбора, при этом следует учитывать параметры турбинки. Нередко детали предварительно раскладываются на ровной плоскости и анализируются, тогда становится понятны конфигурация и размеры изделия. Труба чаще всего используется квадратная с размером 18х18 мм.

После точной подгонки всех элементов их можно будет скрепить с помощью сварки.

Маятниковый узел несложно поставить на любой плоскости. Это может быть деревянный стол, который обшивается металлическим листом. Более жесткое крепление обеспечивается сваркой двух небольших фрагментов, в которых сверлятся отверстия.

При монтаже один из главных рабочих моментов – выставление угла в 90 градусов между плоскостью диска и опорной поверхностью («подошвой»). В том случае следует использовать строительный угольник, который приставляется к абразивному кругу (он смонтирован на УШМ). Для мастера приварить фрагмент под углом 90 градусов несложно, это займет немного времени.

Следует также сделать упор, чтобы заготовка во время работы была жестко закреплена. На ровную плоскость нередко ставят тиски, которые обеспечивают надежное крепление. После всех произведенных операций следует изготовить защитное покрытие (кожух). Здесь рекомендуется принимать во внимание размер диска. Прежде чем начинать работы, из картона следует выкроить точный шаблон будущей детали.

Защитный экран можно сделать из двух фрагментов жести. К одной из заготовок крепится алюминиевый уголок, он позволит надежно закрепить защитный экран, используя при этом поперечину. Такие аксессуары необходимы для нормальной работы, так как болгарка является инструментом повышенного травматизма.

На экране делаются небольшие отверстия, с помощью гаек и болтов закрепляется подготовленный фрагмент. Защитный кожух можно покрасить масляной краской, а если он сделан правильно, то служить будет длительное время и надежно защищать работника.

Основание-подставка для станка иногда делается из силикатного или красного кирпича.

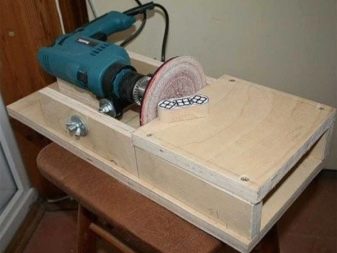

Станок для шлифования металлических элементов

Есть еще один вариант, который позволит обрабатывать металлические детали. Для этого следует взять профильные трубы (2 шт.), прикрепить их сваркой к прямоугольнику, сделанному из стального листа толщиной 5 мм. Отверстия просверливаются в стойках и рычаге, при этом размеры можно будет определить только эмпирическим путем.

Рассмотрим этапы работы.

  1. Крепится рычаг.
  2. Приделывается пружина.
  3. Просверливаются отверстия для болтовых крепежей.
  4. Штанга также просверливается (сверло подойдет размером 6 мм).
  5. После подготовительных работ турбинку можно крепить на рабочей плоскости.

По конструкции устройство несложное. Получается обрезной портативный станок. В некоторых стыках можно сделать хомутовые крепления, зазоры можно прокладывать деревянными плашками.

Для более надежного упора прикручивается дополнительно уголок. Допустимо также небольшую болгарку приторачивать к металлической полосе (толщина 5 мм), при этом разумно также задействовать хомутовое крепление.

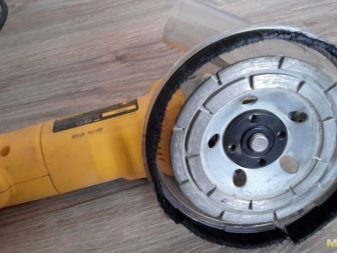

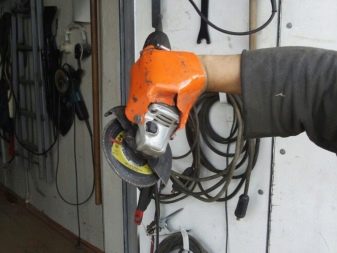

Для удаления пыли при работе чаще всего используется пылесборник. Для болгарки можно сделать эффективную насадку из ПВХ емкости объемом 2–5 литров. На бутылке делается рамка маркером, в боку прорезается прямоугольное отверстие. Пылесборник прикрепляется к турбинке, на горловину монтируется вытяжной шланг.

Зазоры можно заделать специальной термической замазкой, которой заделывают деревянные окна.

Вытяжное устройство необходимо: оно существенно помогает в работе, когда болгарку применяют для зачистки различных поверхностей от старой краски, утеплителя, ржавчины, цементного раствора. Использовать при этом можно различные насадки с металлической сеткой. Работы эти связаны с образованием большого количества пыли, поэтому следует использовать средства индивидуальной защиты.

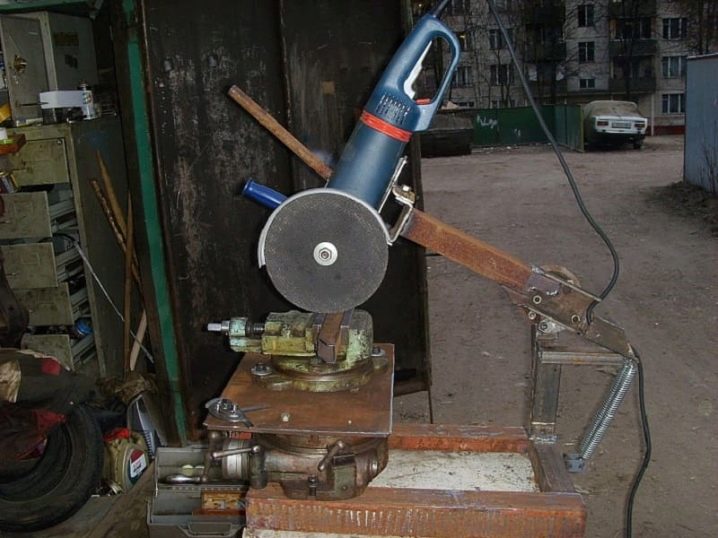

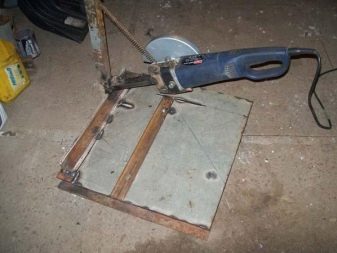

Создание маятниковой пилы

Маятниковая пила делается следующим образом.

Для жесткого крепления подойдут кронштейны, с помощью которых можно фиксировать болгарку. Чтобы сделать устройство, потребуется пять одинаковых отрезков металлической арматуры. Они свариваются, получается крепление-кронштейн. Создается крепление зажимного типа, которое будет фиксировать ручку шлифовальной головки. К переднему краю стержней крепится вертикальная подставка («нога»), чтобы была возможность зафиксировать кронштейн. Крепится кронштейн на шарнире, что дает возможность поворачивать узел под любым углом по отношению к рабочей плоскости.

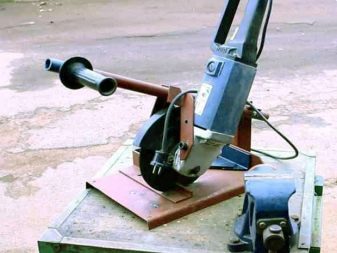

Из велосипеда

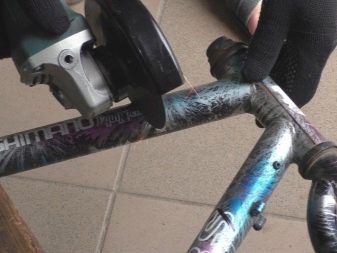

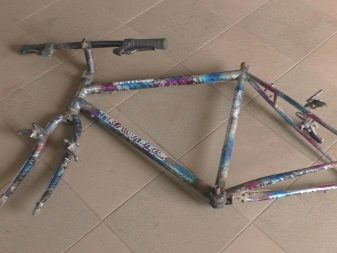

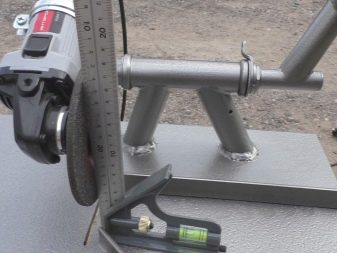

Из куска велосипедной рамы и турбинки народные умельцы нередко делают отрезной станок. Для этих целей идеально подходят старые велосипед советского производства. Но подойдут и более современные, рамы которых выполнены из крепкого металла с толщиной стенок 3,0-3,5 мм, что позволяет выдерживать большие нагрузки.

В интернете или специальной литературе можно посмотреть чертежи выполнения вертикальных креплений, а в качестве поворотного механизма можно задействовать педали. Взяв за основу понравившийся образец, можно самостоятельно довести «до ума» новый чертеж.

Защитный экран несложно создать из фанеры или плексигласа. Кроме рамы от велосипеда, потребуется также монтажный стол, а в качестве фиксаторов можно сварить кронштейны из арматуры.

Оптимально использовать для этих целей арматуру 12 мм.

Рама освобождается от руля (от него можно отрезать фрагмент и использовать его в качестве ручки). Со стороны вилки отрезается элемент длиной 12 сантиметров. Вилка укорачивается в соответствии с параметрами турбинки. Затем ее можно начинать монтировать с применением металлического основания (кусок металла толщина 5-6 мм).

Делается основа станка с использованием четырехугольного фрагмента ДСП (3 см толщиной), который обшивается листовым металлом. К нему приваривается вертикальная стойка. Режется две прямоугольные трубы (размер выбирается произвольный), они привариваются по углам будущей основы под углом 90 градусов.

В вертикальное крепление (которое уже закреплено на «плите») вставляем фрагмент велосипедной «вилки». С обратной стороны стойки закрепляется элемент руля. К вилке также прикрепляется с помощью сварки пластина, на которой держится турбинка.

В завершение к основе прикрепляются планки упора (они делаются из уголка). Готовый блок тщательно ошкуривается, красится антикоррозионным составом и эмалью.

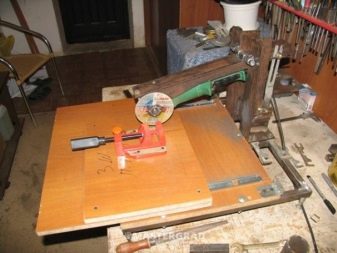

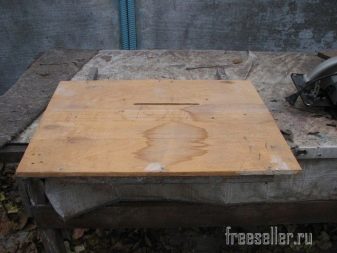

Из фанеры

Фанера может стать надежным подспорьем при создании оборудования. Из нескольких листов фанеры, скрепленных вместе, можно сделать монтажный стол, его толщина должна быть не менее 10 мм. А также фанера идеально подходит для создания защитного экрана или кожуха. Если материал обработать специальным праймером, покрасить краской «металлик», то такой узел будет прочным и прослужит вам долгое время. Если фанеру обработать праймером в несколько слоев (3–5), то он не будет бояться перепадов температуры и влажности. Материал этот имеет ряд преимуществ:

  • низкая цена;
  • хороший коэффициент прочности;
  • влагостойкость;
  • небольшой вес.

    Несколько листов фанеры, обшитых металлическим листом, могут выдерживать большие механические нагрузки. Такое основание надежно, на нем можно крепить довольно массивные рабочие узлы. При этом оборудование будет весить немного, его легко можно будет транспортировать.

    О том, как сделать своими руками стойку для болгарки, смотрите в следующем видео.

    Самодельный очень точный отрезной станок из болгарки


    Здравствуйте. Сегодня я хочу рассказать о том, как я сделал из не нужной мне болгарки отрезной станок. Мне часто приходится резать трубы. Особенно, профильные. Кто это делал, знает, что отрезать ровно профильную трубу болгаркой достаточно сложно. Это занимает много времени - приходится при помощи угольника отчерчивать под прямой угол каждую сторону, потом аккуратно прорезать по одной грани. И всё равно, бывает, что одна сторона получается на полмиллиметра короче, и потом, при сваривании тонкий металл стенки в этом месте начинает гореть из за неплотного прилегания. В идеале ровно можно отрезать только за один рез. А для этого нужен отрезной станок.

    У меня была не нужная мне УШМ "DWT ws-180s". Её мне отдали бесплатно по причине неисправности - оторвалась крыльчатка ротора и болгарка заклинила. Хозяин хотел её выбрасывать и предложил отдать мне её на запчасти бесплатно. Я отремонтировал ротор, заменил щётки и подшипники.

    ..Но оказалось, что такая болгарка мне не нужна. Она очень тяжёлая и массивная для 180-го круга. Мощности там хватает и для 230-го (2200 Вт), но, почему-то, производитель оборудовал её защитой именно под 180-й круг. Поэтому она у меня несколько лет висела в мастерской невостребованная - у меня есть более лёгкая "180-ка". Я собирался переделать защиту под 230-й круг (тогда она пригодится для работ по бетону, например), но так и не собрался! )))). Ведь 230-я у меня тоже есть...

    И вот мне пришла в голову мысль купить для неё станину и сделать отрезной стационарный станок. Но рассмотрев покупные варианты, я обнаружил, что они, в большинстве своём, не обладают достаточной жёсткостью, а значит, и точностью! Поэтому, я пришёл к выводу,что нужно сделать самому.

    Что мне понадобилось:
    1. Собственно УШМ.
    2. Уголок стальной 50 на 50 и 40 на 40.
    3. Обрезок водопроводной трубы ДУ32-3,5
    4. Обрезок водопроводной трубы ДУ-25
    5. Подшипник 6202 (2 шт)
    6. Подшипник опорный.
    7. Шпилька М14.
    8. Профильные трубы 15 на 15, 20 на 20, 25 на 25
    9. Болты и гайки М6, М8, М14.
    10. Обрезки жести.

    Итак, для начала я решил собрать крепление болгарки. В покупных вариантах, рассчитанных на различные болгарки, крепление осуществляется тремя длинными болтами с контргайками, что сказывается на жёсткости. К тому же, закрепив УШМ в трёх точках, её приходится располагать вертикально, что немного "ворует" глубину реза - как правило, впереди корпус редуктора чуть вытянут. А посему я решил закрепить её горизонтально, в двух точках, с плотным прилеганием рамы к редуктору.. Минус такого крепления - оно подходит только к одной модели УШМ. Но я решил этим пренебречь, посчитав, что если мне и придётся заменить болгарку, то я просто сварю новое крепление.))))
    Я вырезал два куска уголка 50 :


    Просверлил в них отверстия диаметром 14 мм:
    И прикрутил к редуктору, используя места крепления ручки:

    При этом у меня не нашлось болтов М14, и я временно заменил их обрезками шпильки с гайками. Для того, чтобы их закрутить и придерживать, пришлось прорезать шлицы под отвёртку:

    После этого я прямо на болгарке прихватил уголки друг к другу сваркой, потом снял и накрепко проварил:
    Далее я приступил к изготовлению каретки. Для этого мне понадобился отрезок толстостенной трубы 32-ки. Так как отрезать нужно было ровно, а под рукой пока не было отрезного станка, я использовал в качестве разметки широкую малярную ленту:
    После этого я вырезал кусок трубы ДУ-25, на 20 мм короче 32-ки:
    Вложил одну в другую:
    Забил с двух сторон по 202-му подшипнику:

    И стянул шпилькой М14, используя шайбы и гайки:
    Потом вырезал кусок уголка и прихватил его к трубе. При этом прожёг электродом наружную трубу так, чтобы сварить её с внутренней:

    Сейчас надо сделать стойки для крепления каретки. Их я делал из того-же уголка 50. Чтобы они получились одинаковыми, я стянул их струбциной, и в таком положении обрезал и просверлил отверстия:

    Далее я собрал и сварил всю крепёжную конструкцию каретки:

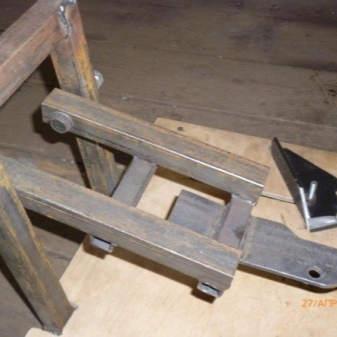

    Тяги на которых будет крепиться к каретке УШМ, я изготовил из толстостенной профильной трубы 20 на 20. Оптимальную длину их вычислил опытным путём, выложив из труб и брусков схему будущего станка:
    Осталось вырезать и сварить всё воедино:
    На этом этапе я "примерил" болгарку:

    Теперь подошла очередь стола. Его я изготовил из листа стали, толщиной 4мм, размером 60 на 60 см:



    Закрепил на этом листе всю конструкцию:

    Из профильной трубы 15 на 15 сделал две квадратных рамки, размером 50 на 50 см. При этом в трубе, в местах сгиба прорезал только по три стенки, четвёртую оставил.

    После этого вварил в углах вертикальные стойки из той-же трубы, и на получившийся параллелепипед закрепил мою конструкцию.



    На данном этапе возникла необходимость выставить прямой угол между отрезным кругом и столом. Как я уже говорил, я исключил все регулировки в угоду жёсткости (читай: точности) конструкции. В моих планах было просто подогнуть тяги, а потом укрепить их в нужном положении, приварив к ним в качестве усиления уголки. Но, когда я попробовал их подогнуть сперва двумя монтажками... (У-у-у! Какой я оптимист! )))). Потом ломом! (Результат тот же)..... Я понял, что усиливать конструкцию не придётся!! Две толстостенные профильные трубы небольшой длины, к тому-же, проваренные на концах к уголкам швами по 5 см длиной с каждой стороны, дают неимоверную жёсткость! ...

    ...Подогнуть я смог, лишь вставив между ними двухметровую (!) трубу, сечением 60 на 20. (Благо, между тягами как раз 60 мм.



    Итак, вертикаль выставлена! Теперь прорезал стол:


    После этого расширил и удлинил прорезь малой болгаркой. (На случай установки, к примеру, круга по дереву.)

    ..Кстати...Изначально у меня возникла мысль сделать "2 в 1". Т.е., предусмотреть возможность переворачивания стола болгаркой вниз, с целью получения циркулярки! И я даже начал это воплощать. К примеру, шляпки всех крепёжных болтов с обратной стороны я проварил, расплавил и зачистил, чтобы получить ровный циркулярочный стол:


    По той же причине сделал симметрично отверстия для крепёжных болтов, которыми стол крепится к "параллелепипеду"... Но эйфория от того, что "классно я придумал" прошла, и я понял, что я просто "повёлся", и погнался не за практичностью, а за "классно получилось".))))))

    ...А на деле я НЕ БУДУ ЭТИМ ПОЛЬЗОВАТЬСЯ!!! Ведь у меня циркулярка есть. И она, в любом случае, лучше, чем сделанная из болгарки! К тому-же, работая циркуляркой с деревом, хорошо поставить рядом этот станок с кругом по дереву, чтобы торцевать. А не переворачивать стол ради каждой доски...
    В общем, отбросил я эту глупую затею....
    ..
    Дальше я приступил к сооружению упора для заготовки. Я приложил угольник к кругу, отчертил линию под прямым углом, и закрепил по ней упорный уголок 40 на 40.


    После этого я открутил уголок и по его отверстиям, приложив на этот раз угольник 45 градусов, просверлил отверстие в столе.

    Забыл сфотографировать, но тут, думаю, понятно....Теперь, чтобы отрезать под 45, нужно извлечь один болт, повернуть уголок и закрепить в другое отверстие.

    Следующий этап. Я приступил к сборке инструментальных тисков. Ведь точно отрезать можно только хорошо закреплённую заготовку.Вырезал кусок трубы 20 на 20.


    Вставил внутрь обрезок шпильки М14 и стянул гайками. При этом, одну гайку взял длинную, соединительную:
    Приварил её.

    И обработал болгаркой, придав ей наружные размеры трубы: Далее я ещё понаваривал, там где не хватило и ещё обработал. (не фотографировал).
    Потом вырезал кусок 25-й трубы (в неё легко и достаточно плотно входит 20-ка) и приварил к ней поперёк обрезок полосы, чтобы можно было, просверлив отверстия, закрепить её к столу. Это будет направляющая: На краю шпильки я сделал выборку и изготовил туда маховичок.
    Далее, на краю стола закрепил уголок с отверстием, и собрал тиски. шпильку вкрутил в трубу с приваренной гайкой, одел на неё направляющую, и всё это пропустил через упорный уголок, подложив опорный подшипник, который зафиксирован зашплинтованной гайкой: Короче, поймёте по фото:
    Рукоятку маховичка сделал из мебельного болта, одев на него металлическую трубку.

    На конце сделал широкий упор. И получились вот такие инструментальные тиски:

    При вращении маховичка, труба с приваренной гайкой вылезает из направляющей и плотно прижимает заготовку к упору. Единственное неудобство - вращать нужно влево.))). Зато надёжней, чем эксцентриковый зажим.

    Далее, я приступил к изготовлению защитного кожуха. Как я уже говорил, кожух на болгарке был под 180-й круг, а я решил использовать 230-й. (Мощности хватает. Обороты тоже подходящие.). К тому-же, так как мне нужна точность, то резать я буду толстыми кругами (2,6, или 3 мм). Потому как более тонкие немного болтаются при нажиме. А посему количество искр будет неимоверным!!! Поэтому я решил сделать наиболее закрытый кожух, и закрепить его непосредственно к станине.

    Сперва я сделал шаблон из картона:


    Потом по нему вырезал из жести две зеркальных развёртки. (При этом использовал обрезки - один из оцинковки, другой - из корпуса микроволновки! Не пропадать же добру! )))))):

    На этом этапе я закрепил крепёжный уголок, т.к., приклёпывать его нужно изнутри - иначе, торчащие заклёпки будут мешать кругу. Сделал я его из обрезка алюминиевого уголка:

    После чего сложил половинки, склепал и закрепил на тяге, просверлив отверстия и нарезав резьбу М6:

    Ещё расскажу, как я реализовал подпружинивание. Пружина у меня была (не знаю, от чего), я отрезал от неё кусок, и, как временное решение сделал вот так:
    Трубка просто вставлена! Так я хотел найти идеальный вылет рычага и жёсткость пружины. Да так и оставил!!! Это очень удобно! Во первых, я могу регулировать жёсткость и угол подъёма, просто заглубляя, или вытягивая трубку. Во вторых, можно легко, чуть приподняв болгарку одной рукой, второй вытащить трубку полностью. И тогда станок переводится в "транспортное положение" - болгарка ложится кожухом на стол, ничего не вихляется, не растягивается пружина.
    И ещё, оказывается, очень удобно, отбросив болгарку на каретке назад, просто пользоваться станиной, как маленьким слесарным верстачком. Тут и инструментальные тиски, и ровная металлическая поверхность... Я даже маленькие тисочки закрепил.

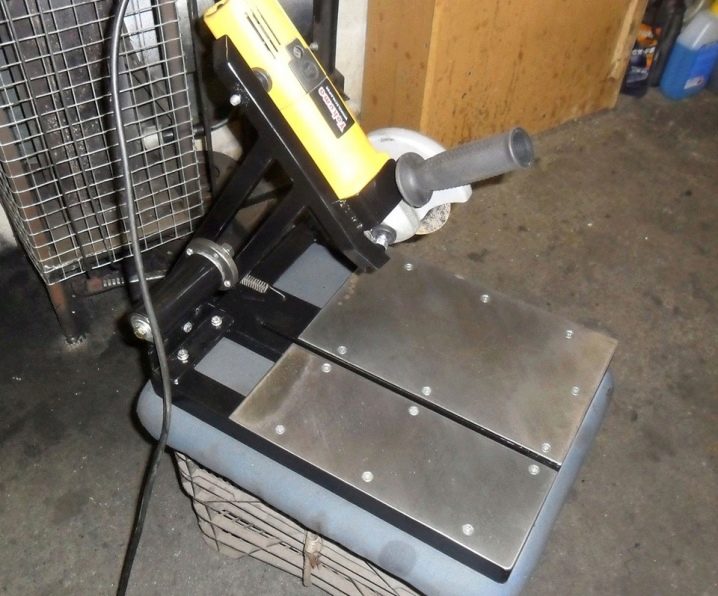

    Вот, собственно, и всё... Вот такой агрегат получился:
    Планирую ещё продлить на правую сторону упор. Так будет удобно что-то к примеру, подторцевать. И закрепить на нём металлическую слесарную линейку - так удобно будет отрезать небольшие куски, не отмеряя каждый раз. Поддвинул трубу до нужного размера по линейке, зажал, отрезал.Только линейка должна иметь регулировку, чтобы компенсировать разность толщины отрезных кругов. И разные мелочи, вроде крепления кабеля и отдельностоящую подставку-упор с регулируемой высотой, если надо резать длинные трубы.

    ...А пока я экстренно "ввёл его в эксплуатацию", потому что делаю сейчас трубогиб, и там очень много чего резать нужно.


    Угол держит идеально!!!! Разрезал им даже валы к трубогибу (круг 40 мм), и потом на станке биение было настолько мизерным, что от торцовки отказался. Трубы профильные вообще идеально режутся - потом угольник на свет никакой, даже мизерной щёлочки не даёт.

    Вот небольшой видеообзор. Простите за шмурыганье носом! )))). Было довольно холодно....))))

    [media=https://www.youtube.com/watch?v=8CLUdjjBLyw]

    Доставка новых самоделок на почту

    Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

    *Заполняя форму вы соглашаетесь на обработку персональных данных

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Разные приспособления для болгарки своими руками

    Угловая шлифовальная машинка получила широкое распространение благодаря своему разнообразию функционала. Данный вид инструмента является универсальным, так как способен на выполнение таких работ, как резка, шлифовка, зачистка. Функционал данного инструмента можно расширить, но для этого потребуются некоторые приспособления. Это такие приспособления для болгарки, которые позволят сделать из инструмента фрезерный станок, штроборез, отрезной станок и прочие.

    Станина для болгарки

    Что нужно для изготовления самодельных приспособлений для болгарки

    Чтобы сделать какое-либо приспособление для болгарки своими руками, для начала нужно определиться с тем, какие материалы для изготовления имеются в распоряжении. Следует также определиться и с тем, что конкретно следует изготовить: фрезерный или отрезной станок, штроборез или пылесборник для работы с инструментом в помещении.

    Для изготовления таких приспособ, обычно нет необходимости покупать дополнительные материалы или детали, так как подойдут абсолютно любые простейшие подручные материалы. Для изготовления некоторых приспособлений, например кожуха-пылесборника, достаточно воспользоваться пластиковой канистрой из-под масла или тормозной жидкости. Используя жестяную банку, можно сконструировать ручную мельницу для изготовления муки грубого помола.

    Важно знать! Приступая к работе, определитесь, что конкретно вы желаете получить из болгарки в итоге. Ведь такая конструкция должна быть нужной, и конечно надежной.

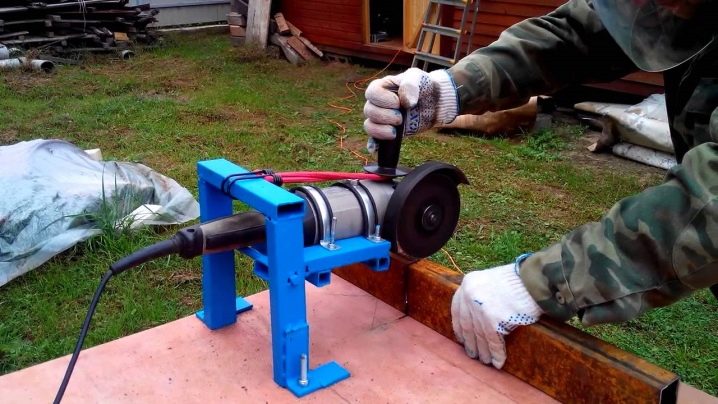

    Стойка для болгарки

    Стойка для УШМ

    Такое приспособление на болгарку, как стойка, изготовить своими руками не составит особого труда. Ее изготовление позволит использовать инструмент для выполнения более точных распиловочных работ различных видов материалов. При изготовлении отрезного станка необходимо выполнить следующие задачи:

    1. Надежность закрепления инструмента.
    2. Надежная фиксация инструмента в верхнем положении.
    3. Обеспечение минимальных отклонений от плоскости реза.

    Для надежного закрепления болгарки хорошо подходят резьбовые соединения. Дополнительно следует также побеспокоиться о безопасности, поэтому инструмент следует оснастить самодельным кожухом.

    Для болгарок под круги диаметром от 115 мм до 150 мм, возможно их крепление к стойке при помощи хомутов. Инструменты под диаметр круга свыше 150 мм должны иметь надежное закрепление не только к перемещающейся консоли, но и к рабочему столу или станине. Для снижения вибраций и увеличения точности реза, рекомендуется станину жестко закреплять на верстаке или другом основании. Ниже представлен еще один вариант стойки с закрепленной болгаркой.

    Маятниковый отрезной станок своими руками

    Маятниковое приспособление для УШМ

    Для изготовления такой приспособы из болгарки, как маятниковый отрезной станок, потребуется обеспечить автоматическое возвращение движущейся консоли в обратное положение. Это достигается за счет установки специальной пружины, резинки или противовеса, которые автоматически будут возвращать в исходное положение используемую УШМ.

    Технология производства такого станка практически идентична предыдущему. Отличие заключается в добавлении автовозвратного механизма подвижной части, на которой закреплена болгарка. Тем самым облегчается труд человека.

    Фрезер из болгарки

    Самодельное приспособление для фрезерования

    Болгарку можно использовать и в качестве фрезера. При этом важно учитывать тот факт, что инструмент должен иметь возможность извлечения из самодельного приспособления. Для изготовления такой конструкции потребуется закрепить УШМ под сделанным столом(или верстаком), и вывести вал инструмента в отверстие верстака с помощью переходника с цанговым зажимом для фрез. Изготовленным инструментом можно осуществлять различные работы по дереву в зависимости от используемой фрезы.

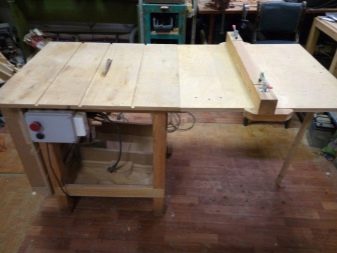

    Циркулярка из болгарки

    Установка для распиловки досок

    Из болгарки можно изготовить циркулярную пилу для работы с деревом. Для этого потребуется изготовить надежную станину или основание, к которой и будет крепится инструмент.

    Важно знать! Диски для работы по дереву должны использоваться только надлежащего качества. Отсутствие хотя бы одного зуба запрещает применение диска для резки дерева.

    Если при изготовлении отрезного станка режущий инструмент должен находиться над рабочим столом, то при конструировании фрезерного агрегата и циркулярки, все наоборот. Болгарку следует располагать под столешницей, из которой через соответствующее отверстие выходит определенная часть диска. Дополнительно к столешнице можно прикрутить линейку, при помощи которой будет осуществляться более точная распиловка древесины.

    Штроборез из болгарки своими руками

    Использование УШМ для прорезания штроб

    Болгарка может использоваться для вырезания пропилов в стене. Они делаются для того, чтобы можно было укладывать в них проводку, трубы и прочие элементы. При работе стоковой болгаркой очень сложно контролировать глубину погружения диска. Для решения этой проблемы можно изготовить специальный каркас.

    Важно знать! Такое приспособление для болгарки имеет важное преимущество, так как позволяет регулировать глубину выполняемой штробы.

    Такой каркас представляет собой подошву с упором, посредством которой можно осуществлять перемещение инструмента вдоль стены с равномерным заглублением, получая тем самым штробу необходимой глубины. При изготовлении такого штробореза уделите внимание защитному чехлу и специальному пылесборнику. В качестве пылесборника можно использовать мешок, но удобнее подсоединить шланг от пылесоса. С его помощью будет осуществляться высасывание пыли, делая такую работу гораздо более приятной и беcпыльной.

    Про самодельный пылесборник

    Пылесборник или кожух для болгарки можно изготовить из старой алюминиевой кастрюли, кусочков тонкого металла или пластиковой канистры. Из кастрюли кожух будет более надежным, но при этом пластиковую конструкцию гораздо проще изготовить.

    Для конструирования кожуха для сбора пыли, также подойдет лист оцинковки, который следует сварить на основании размеров имеющегося инструмента. Важное условие заключается в надежности закрепления такой самоделки на УШМ. Кроме того отверстие для сбора пыли можно сделать с наиболее удобным углом наклона, в отличие от покупных пылесборников.

    Транспортир для болгарки

    Транспортир для болгарки еще называют приспособлением для резки по направляющим. Для изготовления такого приспособления чаще всего берут металлический профиль или швеллер. Чтобы сконструировать транспортир, требуется из уголков металла соорудить конструкцию, как показано на фото ниже.

    Транспортир

    Теперь остается только зафиксировать инструмент к получившемуся изделию, в результате чего получится полноценный транспортир, посредством которого можно регулировать глубину резки.

    В завершении следует отметить, что в материале представлены лишь основные виды приспособлений. В действительности УШМ является настолько универсальным агрегатом, что идеи по ее модернизации постоянно только обновляются. Выбирайте из предложенного перечня необходимые для вас приспособления и воплощайте их в реальность.

    Как сделать приспособления для болгарки своими силами: особенности конструкций, способы изготовление

    Инструкции и рекомендации для изготовления своими руками приспособлений для болгарки

    Инструкции и рекомендации для изготовления своими руками приспособлений для болгаркиБолгарка является инструментом полезным и разносторонним. Она подойдёт для резки металла, камня, плитки и, шлифовки поверхностей. Однако, иногда бывают ситуации, в которых для данных работ больше подойдёт стационарный станок. Хорошо, что используя определённые приспособления для болгарки, её можно превратить в отрезной станок.

    Поиск готового станка, соответствующего вашим запросам, в магазинах не составит труда. Однако, вероятность найти конструкцию, которая жёстко фиксирует болгарку и не болтается во время работы не велика, поскольку все они сделаны из дюрали. По этой причине многие предпочитают изготавливать различные приспособления для болгарки своими руками.

    Особенности использования болгарки

    Особенности использования болгарки

    Особенности использования болгаркиПри выполнении строительных и монтажных работ используется большое количество самого разного инструмента. Чаще всего применяется болгарка. Основная задача, для которой её используют: резка металла; обработка строительных материалов.

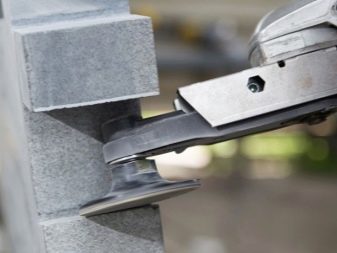

    Если вместе с этим инструментом использовать ещё и насадки, то можно расширить число вариантов её использования. В частности, применяя этот инструмент с насадками, можно выполнять качественную шлифовку основания заготовок. Они будут очищены от инородных включений. Насадки для болгарки можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете изготовить их своими руками.

    В отдельных случаях этот инструмент применяется в качестве штробореза. С его помощью создаются канавки для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придётся выполнить некоторые манипуляции и увеличить стандартную ширину защитного кожуха. Кроме этого, потребуется изготовить плиту для опоры.

    Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в узел крепления этого инструмента. После этого болгарка может использоваться в стандартном режиме.

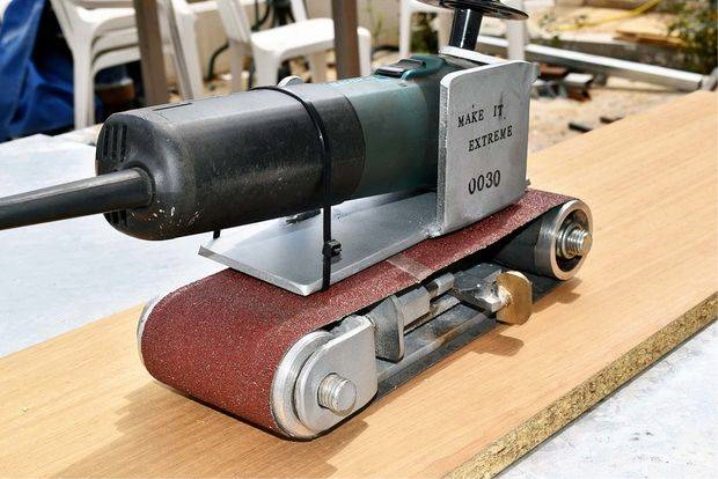

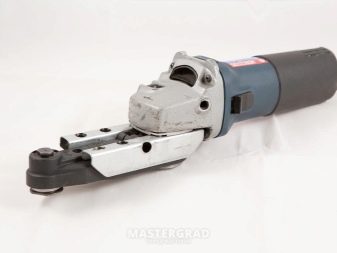

    Часто бывает так, что во время ремонтных работ и возникает потребность в выполнении зачистки основания деталей, доступ к которым затруднён. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой диск небольшого размера может выноситься за габариты болгарки.

    В таком случае вращение будет передаваться при помощи специальной ременной передачи от главного привода. Используя такую конструкцию резку материалов производить нельзя. Однако можно без проблем удалять с поверхности материалов окалину. Она часто возникает на поверхности сварных швов.

    В настоящий момент на рынке предлагается большое количество насадок для такого инструмента, как болгарка. Их пользование позволяет существенно расширить варианты применения этого инструмента. Если говорить о наиболее часто используемых насадках для болгарки, то можно выделить следующие:

    • приспособление для зашкуривания основания и удаления с поверхностей материалов окрасочного слоя;
    • станины;
    • транспортиры.

    Материалы и инструменты, чтобы изготовить насадки для болгарки

    Перечень необходимых материалов для изготовления насадок для болгарки

    Перечень необходимых материалов для изготовления насадок для болгаркиКогда возникает необходимость в использовании болгарки для специфических задач, то в этом случае многие мастера делают выбор в пользу готовых насадок. Их без проблем можно приобрести в строительном магазине.

    Стоимость приспособлений не очень высокая, поэтому каждому они по карману. С поиском этих насадок сложностей также не возникает. Однако, несмотря на все это, многие люди все же решаются на изготовление насадок для болгарки своими руками.

    Если вы решили изготовить насадки для этого инструмента самостоятельно, то прежде, чем приступать к работе, необходимо подготовить следующие инструменты:

    1. Электрическая дрель, желательно в дополнение к ней докупить ещё и набор свёрл;
    2. Диски желательно выбирать диаметром 125 мм.
    3. Деревянные бруски.
    4. Металлический уголок.
    5. Пластина дюралевой стали.
    6. Саморезы.

    Технология работ

    Описание технологии изготовления приспособлений для болгарки своими руками

    Описание технологии изготовления приспособлений для болгарки своими рукамиПрежде чем приступать к работам, необходимо вырезать из металла пластину. После этого нужно из неё сделать угол. Чтобы осуществить задуманное, необходимо сначала сделать вырез в форме треугольника в полке заготовки. А когда это будет сделано, заготовку необходимо согнуть под прямым углом.

    Далее, в конструкции пластинки следует просверлить шесть отверстий. Диаметр каждого из них должен составлять 4 мм. Впоследствии именно в эти отверстия будут установлены саморезы. С их помощью можно будет зафиксировать рукоятку, уголки и брус. Во всех отверстиях должны присутствовать специальные выемки под шляпки шурупов.

    Для надёжного закрепления рукоятки бруса достаточно нескольких саморезов. Элементы крепежа, используемые во время этой работы, должны иметь размеры 3х35 мм. Это позволит получить деталь Г-образной формы.

    После этого в единую конструкцию составляются все элементы вместе с пластинкой. Созданное приспособление для инструмента необходимо закрепить при помощи саморезов 3х20 мм.

    Итак, основа будущей конструкции изготовлена. Далее, нужно будет выполнить установку уголков из металла. У вас в наличии должно быть несколько таких элементов. Они должны иметь следующие размеры:

    • 75х30х55 мм;
    • 45х60х60 мм.

    Обращаем внимание на то, что первый уголок должен быть разогнут до 60 градусов. Если этого не сделать, то добиться своей основной цели — закрепить на болгарке, изготовленную конструкцию, не получится. Когда установка металлических уголков будет завершена, на них выполняется закрепление непосредственно самого инструмента.

    Для соединения инструмента и элементов конструкции используют отдельную рукоятку с одной стороны, а болты с гайками, с другой стороны. Последние необходимы для того, чтобы при проведении работ не происходило откручивания винта конструкции.

    При желании можно отказаться от монтажа гайки на ручке, поскольку она будет придерживаться рукой мастера при работе. На этом работу по созданию конструкции для резки можно считать завершённой.

    Как изготовить станину для болгарки

    Способ самостоятельного изготовления станины для болгарки

    Способ самостоятельного изготовления станины для болгаркиЧасто болгарки используются вместе со станиной. Их применяют главным образом для того, чтобы мастер выполнял определённые работы по резке материалов и заготовок с меньшими физическими усилиями.

    Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.

    Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.

    Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.

    Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.

    Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.

    При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

    Транспортир для болгарки

    Характерное описание транспортиров для болгарок

    Характерное описание транспортиров для болгарокПри ведении строительных и монтажных работ важным приспособлением для болгарки является транспортир. Особенно незаменим он, когда выполняются работы по обработке или резке профилей из металла.

    Прибегая к использованию подобных приспособлений, можно с лёгкостью рассчитывать углы резки заготовок. А это положительно сказывается на скорости и качестве выполняемых работ. Помимо этого, такое приспособление подходит для резки металлических профилей.

    • Конструкция этого вида широко востребована при работах по обработке настенной и напольной плитки.
    • Также их применяют при резке и обработке покрытия для пола и плинтусов.

    Изготовив транспортир для болгарки своими руками, у вас отпадёт необходимость в приобретении специальных инструментов, которые довольно часто стоят дорого и обладают большими габаритами. Для промышленного использования самодельный транспортир не подходит, а вот для применения в домашних условиях он будет отличной заменой магазинным приспособлениям.

    Принцип действия конструкции самодельного транспортира

    Описание процесса изготовления своими руками транспортира для болгарки

    Описание процесса изготовления своими руками транспортира для болгаркиПервое, что следует сделать — установить направляющий уголок, снабжённый специальной накладкой, на плитку. Используют подобную накладку для того, чтобы исключить скольжение закрепляемой заготовки. Поэтому благодаря ей смещение элемента будет исключено.

    Потом необходимо плотно прижать к полкам уголка заготовку. После этого пользователь должен выставить нужный ему угол распила.

    Далее, можно переходить к разрезанию материала. При выполнении этого действия необходимо принимать во внимание, что при распиле необходимо давить на диск слегка. Серьёзных физических усилий прилагать не нужно.

    Самодельный транспортир для болгарки имеет конструкцию, состоящую из следующих элементов:

    1. Уголок.
    2. Петли.
    3. Болт, используемый для фиксации.

    Отметим, что изготовить своими руками такие элементы достаточно сложно. Поэтому, если вы неуверены, что справитесь с такой задачей, то лучше приобрести в магазине готовые модели транспортиров.

    Болгарка — достаточно востребованный инструмент у строителей и специалистов, занимающихся ремонтом. С его помощью можно резать различные материалы и обрабатывать заготовки и детали. Однако иногда требуется выполнение специфических операций. Поэтому специалисты приобретают для болгарки специальные насадки. Их можно без проблем найти в магазинах.

    Использование таких приспособлений позволяет расширить количество вариантов использования этого инструмента. Однако не всегда обязательно покупать их в строительных магазинах. При желании можно изготовить их своими руками. Для этого лишь нужно иметь свободное время и знать, как правильно изготовить насадки для болгарки.

    Соблюдая рекомендации специалистов и полностью следуя инструкциям, каждый может изготовить насадки для этого инструмента, которые сделают болгарку универсальным инструментом и облегчат выполнение работ.

    Оцените статью: Поделитесь с друзьями!

    Приспособление для болгарки своими руками (27 фото)

    Самодельное универсальное приспособление для болгарки сделанное своими руками: подробное изготовление с фото.

    Представляем Вашему вниманию очередное самодельное приспособление для болгарки, с его помощью можно закрепить УШМ в тисках в нужном положении и тем самым расширить её функционал использования.

    Процесс изготовления самоделки подробно показан на этих фото. Берём металлическую полосу и отрезаем заготовки.

    Сверлим отверстие.

    Стачиваем углы.

    Получаем вот такие заготовки.

    Примеряем заготовки на болгарке.

    Привариваем пластины и получаем вот такую конструкцию.

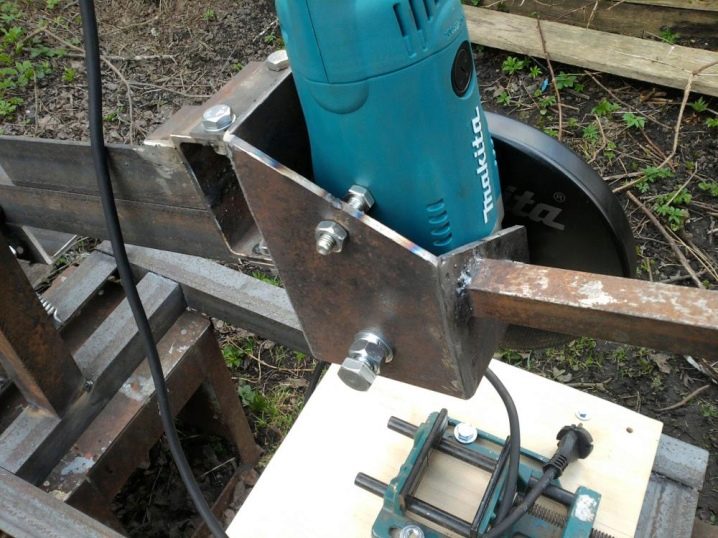

    Устанавливаем приспособление на УШМ и крепим его болтами.

    Ставим диск насадку.

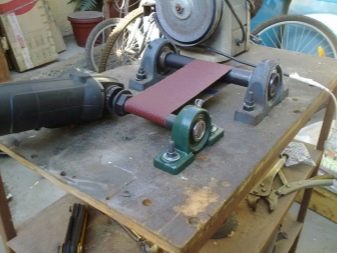

    С помощью приспособления можно закрепить болгарку в тисках, и использовать её как точильный станок.

    Как вариант можно прикрепить к бруску.

    Вот такое универсальное самодельное приспособление можно сделать своими руками для домашней мастерской.

    Загрузка...
