Каким цветом обозначается нулевой провод — Moy-Instrument.Ru

Какими бывают цвета проводов фазы, ноля и земли в квартирах или частных домах

Играют ключевую роль для обслуживания и ремонта. Сильно упрощается работа для мастеров и скорость устранения проблемы.

Цвета в электропроводке: важность и практичность

Маркировка — необходимый элемент создания сети электропитания. Благодаря простым обозначениям и цветовому решению удается выделить нужный кабель из пучка.

Такой подход упрощает профилактику, замену оборудования или выявление поломки. Поэтому так важно разбираться в окрашивании электропроводки.

Как окрашиваются провода на электропроводке?

Согласно европейским и нашим стандартам производители окрашивают провода в разный цвет и индивидуально маркируют. Окрашивается изоляционный материал.

Цветная маркировка проводится по всей длине. Такой подход определяет предназначение каждого элемента, что облегчает коммутацию. Обязательно правильно соединять цвета, чтобы предупредить опасные моменты. Провода в электрике делятся на три вида:

Каждый из них имеет разную окраску, чтобы мастер мог быстро определить их назначение.

Всегда ли одинаково обозначение цветов для сети 220 в?

У каждого производителя свои обозначения, но в целом стараются придерживаться общепринятых правил – европейских и отечественных стандартов. Например, фаза обозначается ярким цветом, чтобы даже непрофессионалу было ясно — опасность.

Какие цвета в элетропроводке?

Согласно правилам устройства электроустановок (ПУЭ), электропроводка покрывается изоляционным материалом разного цвета. Так элементы проще распознаются мастером. В работе используется трехжильный кабель, где есть фаза, ноль, земля, которые окрашены по-разному. Ранее было только черное и белое исполнение, но с введением новых правил, стало безопасней и проще.

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами — «РЕ», которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается «PEN» и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Контакт с фазой самый опасный. При проведении работ стоит остерегаться его. Поскольку некоторые случаи могут быть даже летальными, производители отмечают его ярким цветом, чтобы не спутать с другими вариантами.

Красный и черный – цвета фазы. Встречаются и другие:

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза — A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета. Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же.

Как проверить правильность маркировки в квартире?

Полагаться только на цвет не рекомендуется. Перед началом работ рекомендуется проверить их принадлежность. Для этого используется специальная отвертка.

Светодиод на ней загорается при прикосновении к фазе. С двухжильным кабелем проблем не возникнет, ведь второй окажется нулем. Для трехжильного используют другой инструмент — мультиметр или тестер.

Переключатель выставляется по шкале больше 220В. На экране должен высветится этот показатель или даже меньше, ведь таковы наши реалии.

Чтобы использовать мультиметр стоит учитывать, что при прозвоне пары «фаза-земля» показатели ниже, чем при прозвоне пары «фаза-ноль»

Обозначение цветов на схемах по электрике

Количество используемых в работе цветов зависит напрямую от конкретной схемы. Если работы проводятся согласно общепринятым стандартам, то опытный электрик в будущем легко разберется с вашей сетью. Не придется использовать дополнительные устройства для определения фазы, хватит знаний в вопросе обозначения цветов. Стандартной палитрой считается:

  • ноль – синий;
  • земля – желтый;
  • фаза – красный.

В однофазной сети применяется один цвет, если же используются более массивные сети, то фаза может быть отмечена черным и зеленым.

Прежде чем приступить к работам с электропроводкой, важно знать обозначения цветов каждого провода. Во-первых, ради собственной безопасности, во-вторых, такой подход обеспечит максимальный комфорт. Такие знания упрощают процесс монтажа и будущую профилактику сети. Не придется каждый раз использовать специально отвертку, чтобы определить фазу. Опытные электрики смогут «разговаривать» на одном языке, пользуясь стандартами цветобуквенной маркировки.

Полезное видео

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

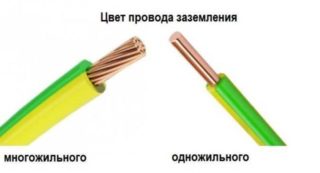

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Согласно ПУЭ 7

(Правила устройства электроустановок в седьмой редакции) применяются следующие цвета проводников (жил):

п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или
неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям».

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах

Согласно ГОСТ Р 50462

(ГОСТ Р 50462-2009 (МЭК 60446:2007) Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений)

В соответствии с таблицей А.1 приложения А. (ознакомиться с оригиналом таблицы)

Электрическая цепь переменного тока
  • Фазный проводник однофазной цепи — Коричневый
  • Фазный проводник 1 трехфазной цепи — Коричневый
  • Фазный проводник 2 трехфазной цепи — Черный
  • Фазный проводник 3 трехфазной цепи — Серый
  • Заземленный фазный проводник однофазной цепи — Синий
  • Заземленные фазные проводники трехфазной цепи — Синий
  • Нейтральный проводник — Синий
Электрическая цепь постоянного тока
  • Положительный полюсный проводник — Коричневый
  • Отрицательный полюсный проводник — Серый
  • Заземленный положительный полюсный проводник- Синий
  • Заземленный отрицательный полюсный проводник- Синий
  • Средний проводник- Синий
Защитные проводники и проводники, совмещающие функции защитных проводников:
  • Защитный проводникЖелто — зеленый
  • PEL-проводник — Желто — зеленый
  • PEM-проводник — Желто — зеленый
  • PEN-проводник — Синий
  • Защитный проводник уравнивания потенциалов — Желто — зеленый

Согласно ГОСТ 31996

(ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия)

В соответствии с таблицей 4 п.5.2.1.10 (ознакомиться с оригиналом таблицы).

При производстве кабелей по данному ГОСТу цвета в жилах будут следующие:

  • Двухжильный кабель (2 жилы) — Серый* и Синий
  • Трехжильный кабель (3 жилы) — Серый* , Синий и Зеленый- желтый
  • или трехжильный кабель (3 жилы) — Серый* , Коричневый и Черный
  • Четырехжильный кабель (4 жилы) — Серый* , Коричневый , Черный и Зеленый- желтый **
  • или четырехжильный кабель (4 жилы) — Серый* , Коричневый , Черный и Синий
  • Пятижильный кабель (5 жил) — Серый* , Коричневый , Черный, Синий и Зеленый- желтый **

Примечание: * — или натуральный цвет; **- по согласованию с заказчиком

Маркировка проводов по цветам

Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок. Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта. Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

Цветовая маркировка в электрике по ГОСТ

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

  • фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
  • красный цвет — используются в цепях управления, рассчитанных на переменный ток;
  • с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

  • Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
  • Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
  • Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Цвета проводов.

В сегодняшнее время невозможно представать монтирование электропроводки без использования разных цветов провода (цветной изоляции проводников). Цветовая маркировка проводов не является чем-то типа маркетинговых ходов для завлечения клиентов или украшения продукции.

На самом деле разные цвета проводов – это острая необходимость, поскольку маркирование проводов помогает узнать назначение каждого из них в определенной группе для облегчения коммутации. Также при выделении, сильно снижается риск ошибки в процессе монтажа проводов, и, соответственно, возникновения короткого замыкания при пробном включении или поражение током в процессе ремонтных и профилактических работ сетей.

Цвета, выбранные для маркирования проводников, специально подобраны и курируются едиными стандартами ПУЭ. В данных стандартах указано, что жилы проводников следует различать по буквенно-цифровым или цветовым обозначениям.

В этой статье будет рассказано именно про значение цвета провода. Стоит отметить, что работа по коммутации проводников значительно упростилась после принятия единых стандартов цветовой идентификации. Каждая жила, с конкретным назначением теперь обозначена уникальным цветом, например: синим, желтым, коричневым, серым и т.д.

Зачастую цветовая маркировка наносится по всей длине проводника, но также допустима идентификация в точках соединений или на концах жил, именно для этого применяются кембрики (цветные термоусадочные трубки) или изолента разных цветов. Для того чтобы избежать лишней работы типа нанесения меток с помощью трубок или изоленты, достаточно при покупке правильно определить цветовую маркировку изоляции. Следует также приобретать его в нужном количестве, чтобы обеспечить одинаковую маркировку разводки по всей квартире или по всему дому.

Ниже будет рассмотрено, как меняется цвет провода в сети постоянного, однофазного и трехфазного тока.

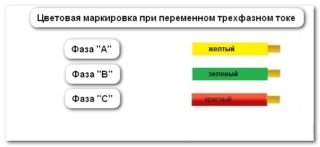

Цвета шин и проводов при переменном трехфазном токе.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются таким образом: фаза «А» — желтый; фаза «В» — зеленый, а фаза «С» — красный.

Какой цвет проводов «+» и «-» в сети постоянного тока:

Кроме сетей переменного тока, широко используются и цепи постоянного тока. Цепи постоянного тока применяются в:

1. В строительстве, при использовании погрузчиков, электротележек и электрических кранов, а также в промышленности.

2. В электротранспорте – трамваи, троллейбусы, электровозы, теплоходы и т.д.

3. На электрических подстанциях – для снабжения энергией автоматики.

В сети постоянного тока используется только 2 провода, поскольку в подобных сетях отсутствует фазный или нулевой проводник, и есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам в красный цвет окрашиваются провода и шины, имеющие положительный заряд (+), а провода и шины с отрицательным зарядом (-) маркируются синим цветом. Голубым цветом обозначается средний проводник (М).

Плюсовой проводник двухпроводной сети маркируют тем же цветом, что и положительный проводник трехпроводной сети, с которым он соединен, только в том случае, если двухпроводная сеть постоянного тока создана через ответвление от трехпроводной сети постоянного тока.

Цвет провода в электропроводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке электросетей переменного тока, используют многожильные провода в разноцветной изоляции.

Цветовое обозначение проводов особенно важно, когда разводку делает один человек, а обслуживанием или ремонтов – другой. Иначе ему придется постоянно проверять, где фаза, а где ноль с помощью пробника. Те, кто работали со старой проводкой, знают, как сильно это может надоедать, ведь раньше в быту была только белая или черная изоляция. Со времен СССР цветовое обозначение проводов постоянно менялась, пока не был определен специальный стандарт. Теперь каждый цвет проводника определяет свое назначение в проводе.

В нынешнее время нормативным документом является ПУЭ 7, который регулирует цветовую маркировку изолированных или же неизолированных проводников, где согласно с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны использоваться только определенные обозначения и цвета.

Основной целью нанесения маркировки электропроводки является легкость и быстрота определения назначения проводника по всей длине, что собственно является одним из главенствующих требований стандартов ПУЭ.

Ниже буде рассмотрено, какой расцветки должны быть проводники электроустановок переменного тока, напряжением до 1000В и с глузозаземленной нейтралью (например, проводка административных зданий или жилых домов).

Цвета нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) обозначаются голубым цветом. Нулевой защитный проводник (РЕ) маркируется желто-зелеными поперечными или продольными полосками. Такая комбинация должна обязательно применяться исключительно для маркировки заземляющих проводников.

Совмещенный нулевой рабочий и нулевой защитный проводники (PEN) – синий цвет по всей длине шнура с желто-зелеными полосками в местах соединения или на концах. Важно упомянуть, что ГОСТ сегодня разрешает обратный вариант окраски, то есть желто-зеленые полосы с синим цветом в местах соединения.

Если обобщить, то цвет провода должна распределяться так:

1. Совмещенный (PEN) – желто-зеленый с голубыми метками на концах;

2. Нулевой рабочий (N) – голубой (синий) цвет;

3. Нулевой защитный (РЕ) – желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ, при маркировании фазных проводников, нужно отдать предпочтение таким цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый цвета.

Известно, что однофазная электрическая цепь может быть создана способом ответвления от трехфазной, в этом случае цвет провода фазы однофазной цепи должен совпадать с цветом фазного проводника трехфазной цепи.

Цветовое обозначение изоляционного покрытия проводников должно проводиться, таким образом, чтоб цвет фазного проводника был легко отличим от цвета проводников N, PE или PEN. В случае использования немаркированного провода, цветные идентификаторы ставятся в местах соединения или на конце.

Цветовая маркировка проводов в сетях 220 и 380В

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит еенарушать, чтобы не подвергать свою и чужую жизни опасности.

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Цветовые обозначения проводов в трёхфазной сети 380В

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Цвета наружной изоляции проводника или шины

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

Цвета проводов в электрике, земля, ноль, фаза и нейтраль

Заводская окраска изоляции кабельных жил и токопроводов не является элементом декора, хотя разноцветные пучки электропроводки выглядят довольно нарядно. Цвет является одним из видов маркировки проводов, необходимой для облегчения монтажа электрического оборудования и обеспечения его безопасной эксплуатации.


Нормы применения цветовой маркировки предназначенной для идентификации проводниковых материалов в электроустановках регламентируются ГОСТ Р 50462-2009. Стандарт относится к жилам кабелей, отдельным изолированным и неизолированным проводникам, включая токоведущие шины электроустановок различного напряжения.


Цвета проводов


Ниже рассмотрено подробно, что и каким цветом обозначается, а что не маркируется вовсе.


В соответствии с ГОСТ Р 50462-2009 идентификация проводников обязательна, в качестве её способов могут применяться:

  • окраска изоляции или непосредственно проводника определённым цветом;
  • нанесение на изоляционный слой проводникового материала буквенно-цифровых символов;
  • совместное применение обоих методов.


Цветовая маркировка проводниковых материалов должна обязательно производиться как минимум, на концах токопроводящих жил, а лучше по всей их длине. Маркировка изолированных проводников может производиться путём придания сплошной окраски изоляции либо путём нанесения отдельных цветовых меток. Цветовая идентификация неизолированных проводов производится на их концах и в местах соединений.

Когда маркировка не нужна?


Маркировка проводников цветом не требуется в следующих случаях:

  • для обозначения концентрических кабельных жил;
  • для маркировки кабельной брони или токопроводящей оболочки, когда они используются как защитный проводник;
  • для неизолированных проводов при невозможности постоянной идентификации;
  • для сторонних и открытых токопроводящих частей, которые используются как защитный проводник.

Зелёный и жёлтый


Зелёный и жёлтый цвета не допускается применять в чистом виде. Данные цвета могут использоваться только в комбинации друг с другом (жёлто-зелёная окраска). Применять для окраски проводниковой изоляции комбинирование, по-отдельности, жёлтого или зелёного цвета с любым другим цветом считается недопустимым.

Цвет заземления


У некоторых производителей принято различать, если провод желтый с зеленой полосой (она тоньше), то он гибкий, если зеленый с желтой полосой то — жесткий. В данном случае это правило не работает, медь относится к жестким проводникам.


Цвет провода заземления составляет комбинацию желтого и зеленого.


Читайте еще: что такое контур заземления и как работает УЗИП при ударе молнии?

Цвет нулевого провода / нейтрали


Для идентификации токопроводов данного назначения должен применяться синий цвет. Запрещается использование синего цвета для идентификации других проводниковых изделий, кроме линейного провода, подключенного к заземлению.


Если роль нейтрали или среднего провода играют неизолированные проводниковые материалы, на них должна наноситься полоса синего цвета, имеющая ширину от 15 до 100 мм. Полоса должна быть по всей длине проводов или в доступных местах и отдельных устройствах.


В соответствии со стандартами, регламентирующими маркировку электрических цепей взрывозащищённого оборудования, синим цветом маркируются штепсельные разъёмы, зажимы и соединительные коробки, служащие для монтажа взрывобезопасных цепей.

Цвет фазы


Маркировка фаз в цепях переменного тока. Гамма предпочтительных цветов для обозначения этих проводников в соответствии с ГОСТ содержит чёрный, коричневый и серый цвета. Данные цвета не имеют отношения к фазировке или порядку чередования фаз. СтабЭксперт.ру напоминает, что в однофазной электрической цепи предпочтительным цветом окраски фазного провода является коричневый.


В тех схемах, когда однофазная электрическая цепь образуется путём ответвления от трёхфазной системы, цвет изоляции фазного провода однофазной цепи должен совпадать с цветом соответствующей фазы в трёхфазной цепи.


Читайте еще: нужно или нет применять автоматический выключатель АВДТ?

Провода полюсов постоянного тока


В цепях постоянного тока проводники положительного полюса предпочтительно использовать с изоляцией коричневого цвета. Для проводов отрицательного полюса ГОСТ рекомендует отдавать предпочтение серому цвету.


Полюса двухпроводных сетей постоянного тока, сформированных как ответвления от трёхпроводных (имеющих среднюю точку), должны иметь цвета, совпадающие с цветами одноимённых полюсов сетей со средним проводом.


В случае, если один из полюсных проводников заземлён, для его идентификации предпочтительным является синий цвет. Во избежание путаницы в случае, если рядом проходят проводники разного назначения, окрашенные в синий цвет (нейтральный, средний и т. д.), дополнительно к цветовой маркировке следует применить буквенно-цифровые обозначения.


Способы маркировки защитных проводников. Проводниковые материалы, выполняющие функцию защиты, согласно ГОСТ подлежат идентификации посредством применения двухцветной комбинацией жёлтого и зелёного цветов. Такая расцветка не должна применяться для обозначения проводников другого назначения.


Существуют требования к выполнению самой цветовой комбинации. Любой отрезок проводника длиной 15 мм должен обладать сочетанием жёлтого и зелёного цветов 30% к 70%.

PEN-проводники


Проводники данного назначения, в случае если они изолированы, должны быть маркированы посредством одного из следующих способов:

  • желто-зеленой окраской по всей их длине, плюс к этому, синими метками, на концах и в точках выполнения соединений;
  • сплошной окраской синим цветом и, кроме этого, желто-зелёными метками на их концах и в соединительных точках.

Далее:

L N в электрике — цвета проводов в трехжильном кабеле

цветовая маркировка проводов в щитке

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

провод заземления - желто-зеленый

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

маркировка нулевого, заземляющего и совмещенного проводов

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

цветовая маркировка проводов фазы

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

маркеры для проводов

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

цветовая маркировка термоусадочной трубкой

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

цветовая маркировка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

плюс или минус, цветовое обозначение заземления и нуля на проводах

Содержание статьи:

Полярность электроприбора является важнейшей составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода помечаются буквами, символами или цветом. Но иногда не получается определить принадлежность жилы, тогда пользуются тестерами и другими способами.

Параметры классификации проводов

Провода классифицируются по разным показателям, например, по сечению кабеля и числу жил

Проводники имеют два вида маркировки – цветовую и буквенно-цифровую. По этим обозначениям можно понять, из чего выполнено изделие, какое назначение у жилы, какой материал и другие важные параметры.

Провода можно классифицировать по следующим показателям:

  • Число жил. В зависимости от количества жил проводник может использоваться для обеспечения электродвигателя питанием, разводки электропроводки, передачи электрического тока в силовых сетях. Также от числа жил зависит гибкость изделия.
  • Материал. Преимущественно используется медь для создания токоведущих жил, так как она более стойкая и имеет хорошие характеристики. Раньше применялся алюминий – он быстро разрушается, имеет непродолжительный срок службы и уступает по свойствам медному прибору.
  • Изоляционный слой. На проводнике может присутствовать или отсутствовать изоляция. Она делается из диэлектрического материала и оберегает изделие от механических повреждений, внешнего воздействия, а также человека от поражения электрическим током.
  • Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
  • Иные показатели. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.

Благодаря перечисленным свойствам можно правильно подобрать провод для разных целей.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила

Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Окрас нуля

Нулевой или нейтральный провод традиционно красят в синий или голубой цвет, но встречается окраска синего цвета с белой полоской. Другие оттенки не применяются для нуля. Также нулевой проводник специалисты называют рабочим нулем. Такое выражение корректно, так как он участвует в электропроводке с питанием.

В некоторых схемах ноль может называться минусом, а фаза – плюсом.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

  • Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
  • Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
  • Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером. В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

  • Вкрутить в патрон лампочку.
  • К клеммам патрона зацепить провода с зачищенной изоляцией.
  • Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.



Обозначение в электрике L и N



Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.





Обозначение L в электрике

« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.



Общепринятые цвета фазных проводов









Обозначение N в электрике

 «N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).



Цвет нулевого провода





Обозначение заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — Обозначение заземления, который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.



Цвет заземляющего провода



К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Как подключить провода | Цвет проводов | Маркировка проводов

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

  • Любой цветной провод — это фаза.
  • Белый цвет — ноль.
  • Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

  • Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
  • Цветные остальных цветов — фаза.
  • Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

  • Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
  • Синий цвет — нулевой провод.
  • Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

    • Желто-зелёный цвет — земляной провод.
    • Синий цвет — нулевой провод.
    • Белый цвет — фазный провод

.

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

  • Синий цвет — нулевой провод, это я думаю понятно.
  • Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
  • Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

  • Красный — опасный, поэтому фаза.
  • Чёрный, как в старый времена, можете сделать землёй.
  • А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

Бесплатный курс «Электрика Своими Руками»

Профи курс «Сам Себе Электрик»

С уважением,
Автор и руководитель проекта «Электрика своими руками».
Инженер-электрик. Екимов Игорь
www.ekimov-igor.ru

Ещё по теме…
