Встраиваемые в пол радиаторы отопления: правила монтажа

Автор Евгений Апрелев На чтение 4 мин Просмотров 956 Обновлено 25.10.2016

Несмотря на разнообразие конструкций и моделей радиаторов отопления, представленных сегодня на российском рынке климатической техники, они могут по понятным причинам не подойти для обогрева помещений с панорамным остеклением и стенами, закрытыми, стеллажами оборудованием и пр. В данных случаях на помощь приходят внутрипольные радиаторы отопления, о которых и пойдет речь в этой публикации.

[contents]

Типы батарей «скрытого монтажа» и их конструктивные особенности

Основное назначение данных отопительных приборов – это обогрев помещений с большой площадью остекления. Принцип их работы, как правило, конвективный, так как ИК-излучение в данном приборе не эффективно. Все дело в том, что установленный радиатор отопления в пол отдает ¾ тепловой мощности по сторонам устройства, а только ¼ — вверх, чего недостаточно, особенно при утеплительных мероприятиях, проводимых при монтаже устройства.

Конструкция радиаторов, встраиваемых в стяжку или фальшпол, представляет собой короб (корпус), в который установлен оребренный нагревательный элемент. Сверху, вся конструкция закрывается защитной или декоративной решеткой. В электрических устройствах, в качестве нагревателя используется ТЭН. В водяных системах отопления (СО) нагревателем является теплообменник, по которому циркулирует разогретый теплоноситель.

Наибольшее количество тепла в отапливаемое помещение производят теплообменники, выполненные из меди и алюминия. Более бюджетные устройства состоят целиком из нержавеющей или оцинкованной стали.

Материалом для оребрения служат алюминиевые пластины, которые имеют хорошую теплопроводность. Корпус изготавливается из оцинкованной стали. Если прибор предполагается использовать во влажных помещениях, то корпус дополнительно покрывается коррозийно-устойчивой порошковой краской. Решетки изготавливаются из черной, нержавеющей или оцинкованной стали, дерева или камня.

Для максимального обеспечения потребностей наших соотечественников, на российском рынке представлено масса моделей напольных радиаторов отопления, встраиваемых в пол.

Эффективность внутрипольных радиаторов зависит:

• от скорости и температуры перемещения теплоносителя;
• площади теплообменника или нагревательного элемента;
• площади оребрения;
• Качества изоляционных материалов.

Совет: в качестве утеплителя можно использовать любые изоляционные материалы. Которые отвечают следующим требованиям: низкая теплопроводность и устойчивость к температурному воздействию.

Для повышения КПД встраиваемых в пол батарей могут применяться мощные вентиляторы, недостаток которых повышенный шум и расход электроэнергии.

Существуют и бескорпусные модели. Монтаж радиаторов отопления данного типа производится в специально подготовленных нишах, сделанных в половом покрытии. Габариты ниши рассчитываются в зависимости от размеров теплообменника с оребрением.

Важно! От нагревательного элемента до стенок ниши должно быть расстояние не менее 30% от величины теплообменника, а до дна не менее 10см для эффективной циркуляции и создания естественной конвекции воздуха.

Достоинства и недостатки

Встраиваемые в пол отопительные приборы – это прекрасное решение для обогрева помещений, независимо от их целевого назначения. Основные преимущества:

• Самое главное – это возможность скрытой установки. Данный тип обогревателей будет в современных торговых, офисных и жилых помещениях.
• Освобождение полезного пространства.
• Возможность применения в зданиях с панорамным остеклением.
• Равномерный нагрев отапливаемых помещений за счет конвекции воздуха.

Есть и «обратная сторона медали» при использовании внутрипольных радиаторов:

• Необходимость в уменьшении высоты комнат за счет создания фальшпола.
• Высокая стоимость реализации «скрытого обогрева».

Современные производители еще не придумали идеальных отопительных приборов: каждый тип радиаторов имеет свои достоинства и недостатки. Так и в данном случае, но несмотря на невысокую стоимость внутрипольные радиаторы показали себя как надежные, экологически чистые и безотказные устройства, рассчитанные на длительный период эксплуатации.

Особенности монтажа

Установка батарей в пол не отличается сложностью и ее в состоянии выполнить любой домашний мастер, владеющий элементарными сантехническими навыками и знакомый с основами теплотехники. Существует несколько моментов, на которые следует обратить внимание.

1. Правильная установка радиаторов отопления – это основа надежности и длительной эксплуатации скрытой СО.

2. При подключении электрических устройств обратите внимание на качество и толщину кабеля проводки. При монтаже водяных внутрипольных конвекторов со стальным теплообменником всегда обращайте внимание на рабочее давление в системе, идеальное значение которой 2 – 3 кг/см².

   Совет: Так как в центральной СО давление может быть более 10 кг/см², специалисты рекомендуют использовать конвекторы скрытого монтажа с медным теплообменником.

3. Правильно рассчитывайте тепловую мощность приборов, необходимую для конкретного помещения. Для обогрева 10м² помещения требуется 1кВт тепла.

Важно! Наличие в отапливаемом помещении остекления требует поправки в расчетах. Для уточнения данных обратитесь за помощью к профессионалам.

Рекомендуем посмотреть видео о монтаже конвекторов данного типа:

https://www.youtube.com/watch?v=B8Sgp5LiMPU&feature



Правила установки радиаторов отопления — способы монтажа

Качество отопления зависит не только от мощности, но и от правильности установки. Благодаря грамотному монтажу можно значительно снизить затраты на обогрев помещения и создать благоприятный климат в доме.

Что такое «грамотный монтаж»?

При правильном подходе перед установкой отопительного оборудования разрабатывается проект, где учитываются все нюансы и особенности системы.

Выделяют несколько видов систем: одно- или двухтрубная, коллекторная. Их отличие состоит в разводке труб и выборе батарей. Но обо всем по порядку.

Однотрубная система

Базируется на одной магистральной трубе.

Батареи подключаются так, чтобы жидкость приходила в магистраль. Недостаток однотрубной системы — температура воды снижается в последующем радиаторе.

Двухтрубная система

Радиатор подключается к 2 трубам, а подача воды осуществляется по нескольким магистралям. Это позволяет жидкости не снижать температуру и гарантирует отличную теплопередачу.

Коллекторная

По-другому ее называют — параллельная. Ее особенность в том, что от отопительного прибора идет 1 магистраль, а подключается она к коллектору. Там вода разделяется по трубам и поступает к «своему» радиатору.

Особенности выбора радиатора

Выбирать стоит радиаторы алюминиевые или стальные. Какие из них лучше, сказать сложно. Они одинаково хорошо проводят тепло, долговечны и вписываются в любой интерьер. Но однозначно выбор их должен быть обусловлен требуемыми характеристиками и критериями жилого помещения. Стальные батареи, например, больше подходят для частных домов, так как здесь не бывает перепадов давления и гидроударов.

Их стоимость невысока в отличие от вариантов из алюминия. Срок службы — около 20 лет.

Алюминиевые радиаторы отопления — оптимальный вариант для многоквартирных домов. Стоимость их немалая, но они подходят под «квартирные» условия на все 100.

Место установки

Независимо от того, какая система задействована в доме, стоит определиться, где и как устанавливать батареи. Всего есть 3 варианта:

• Под окном
• В нише
• На стене

Установка радиатора в нише

Об этом способе монтажа можно говорить, как об малоэффективном. Безусловно, если иных вариантов нет, то придется довольствоваться этим.

Установка радиатора под окном

Поскольку здесь теряется тепло больше всего, то монтаж батареи под окном должен быть максимально правильным. Располагают радиатор посередине окна, чтобы пресекать поток холодного воздуха. При монтаже следует соблюдать рекомендуемую высоту батареи от пола. Составлять она должна не более 10 см.

При меньшем промежутке будет проблематично заниматься уборкой, а при большей — образуется холодная прослойка воздух. От стены отступить нужно также сантиметров на 5, иначе обогреваться будет только стена.

На заметку! Если расстояние недостаточное, то проблему можно решить установкой низкого радиатора с многочисленными секциями.

Монтаж на стену

Этот способ используется в многоэтажках. Батареи устанавливаются на расстоянии от стены на 5 см, от пола — до 10. Обязательно перед монтажом стоит оценить прочность стены. Необходимо, чтобы она выдержала вес радиатора. И еще — при некачественном утеплении дома будет происходить большая потеря тепла.

Панорамные окна и радиаторы

Современные дома и квартиры зачастую оборудуют большими окнами, поэтому монтаж радиаторов в таких помещениях всегда вызывает сложности и вопросы. Эксперты рекомендуют ставить батареи непосредственно перед окном с расчетом, что один радиатор устанавливают на каждые 2 погонных метра окна.

Нет принципиального отличия, стоят пластиковые окна или деревянные. Для качественного обогрева помещения необходимо рассчитать количество секций. В этом случае подача тепла будет максимальной для создания благоприятных условий в доме, квартире.

Формула определения количества секций

Секция средней мощности обеспечивает теплом 2 м/кв (высота потолка — 2.7 м). Например, если площадь равна 50 метров, то для ее обогрева потребуется 25 секций. В случае, если выходит не целое число секций ( 24.5 и т.п.), то его стоит округлять.

Частный дом и монтаж радиаторов

В частном доме много наружных стен, а это большая потеря тепла. Чтобы этого избежать, в углу, где сходятся наружные стены, обязательно стоит установить батарею. Она может иметь немного секций (до 4), но так вы защитите помещение от потери тепла, а значит, и сэкономите средства на его обогреве.

Монтаж отопительной системы — задача не из простых. От ее качества будет зависеть погода в доме, поэтому по возможности лучше обращаться к специалистам, которые учтут все нюансы и выполнят работу на совесть.

Как правильно установить радиатор отопления: подготовка, подключение, установка

Многие люди задаются вопросом касаемо того, как правильно установить радиатор отопления. И действительно, чугунные батареи стремительно становятся пережитками прошлого, а современные радиаторы наращивают популярность. Конечно, монтаж их можно назвать более простым, нежели установка чугунных конструкций, но все же есть ряд нюансов, которые необходимо брать во внимание.

Установка отопительной системы – серьезное мероприятие, которое следует выполнять со знанием дела. Нельзя пренебрегать и определенными подготовительными работами, без которых так же не обойтись. (См. также: Установка отопления)

Первоначально, необходимо сделать выбор в пользу того или иного прибора. Чтобы сделать правильный выбор, следует узнать всю необходимую информацию в интернете или у консультантов в магазине. На данный момент существует несколько типов радиаторов, у каждого из которых есть ряд неоспоримых достоинств.

В интернете имеются схемы установки радиаторов отопления. В комплекте с батареей, в большинстве случаев, уже есть подобная схема, но пользуются ею далеко не все мастера. Приступив к замене радиатора, прежде всего, необходимо перекрыть стояк. Это действие можно назвать элементарным, но на практике у многих горе-мастеров просто вылетает из головы тот аспект, что в батареи – кипяток, который должен быть перекрыт. После перекрытия стояка необходимо слить воду с самой конструкции. Далее можно приступать к снятию старой батареи. В целом установка может быть выполнена несколькими способами, рассмотрим каждый в отдельности.

Нормы установки радиаторов отопления гласят о соблюдении норм техники безопасности. К каждой батареи прилагается инструкция по монтажу. В ней так же описаны пункты той самой техники безопасности. Пренебрегать ею нельзя, ведь самостоятельная замена батареи – это серьезный риск для здоровья. (См. также: Как регулировать батареи отопления)

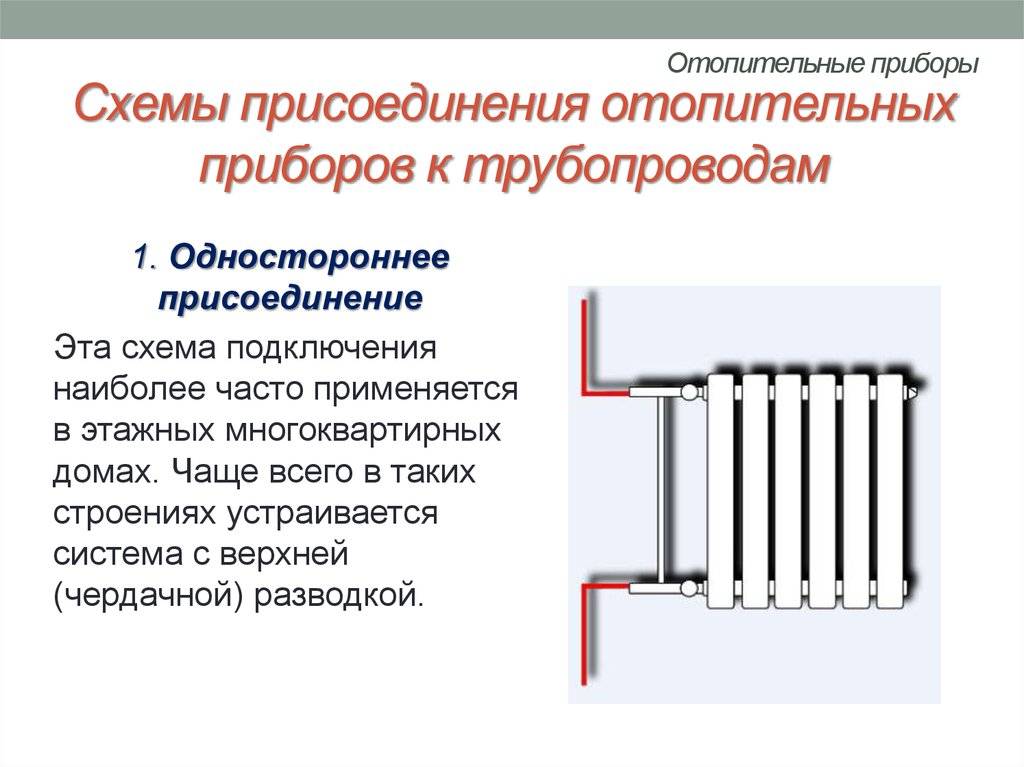

Способы подключения радиатора

Правильная установка радиатора отопления предполагает монтаж его таким образом, чтобы он полноценно функционировал и не протекал. Монтаж следует осуществлять со знанием дела, ведь данный агрегат призван прослужить не месяц и не год. В случае, если установка будет не полноценной, то радиатор будет работать не на полную силу или же вовсе в скорее взорвется от внутреннего давления. Можно выделить несколько способов, как осуществлять подключение.

1. Боковое присоединение;
2. Перекрестное соединение;

В первом случае подключение происходит сбоку с помощью верхнего патрубка. Стоит отметить, что в радиаторах может различаться расположение этого патрубка и кранов. Все зависит от типа батареи и производителя. Верхний патрубок герметично присоединяется к питательному приводу, а вот обратный привод – к нижнему. Это необходимо для того, чтобы происходила полноценная и бесперебойная циркуляция. Конечно, не обойтись без перекрывающего крана. Он может быть прикреплен как сверху, так и снизу. Стоит отметить, что краны могут входить в комплект радиатора. Этот аспект опять же зависит от производителя. Кран, подключенный снизу, считается наиболее удобным решением этого вопроса.

Во втором случае установка отопительного радиатора, а именно его подключение происходит по диагонали. Питательный привод подключается к патрубку с той или другой стороны конструкции. Обратный привод, соответственно, подключается к нижнему патрубку. Данный способ довольно распространен. Применяется он, чаще всего, в частных домах и в многоквартирных постройках, в которых длина радиаторов превышает два метра. (См. также: Схема подключения батарей отопления)

Благодаря перекрестному соединению батарея функционирует полноценно даже, несмотря на большую длину конструкции. В случае, если человек решит поменять местами два привода или сделает это по ошибке, то радиатор стремительно будет терять свою мощность. В итоге такая батарея будет греть, как минимум, в два раза меньше.

Установка биметаллических и алюминиевых радиаторов

Самыми популярными приборами отопления можно назвать биметаллические и алюминиевые батареи. Все потому, что эти конструкции имеют множество положительных черт. Установка и того и другого вида очень схожа по своему алгоритму, посему можно ее объединить в единый перечень действий:

• Промывка коммуникаций. Многие люди не придают этому пункту особого значения, но зря. Установить биметаллический радиатор можно и нужно исключительно после промывку коммуникаций, во всяком случае, так гласит инструкция к данному прибору. Не стоит использовать для очистки агрессивные вещества, в состав которых входит щелочь. Так же не следует зачищать поверхность.

(См. также: Монтаж радиаторов систем отопления)

• Любая батарея требует наличия специального клапана, с помощью которого можно избавлять радиатор от ненужного воздуха. Все резьбовые элементы должны соединяться с усилием в 12 кг. Этот показатель чрезвычайно важен. Установка алюминиевых радиаторов своими руками должна выполняться с использованием многозаходной трубы.
• Подающий трубопровод требует защиту в виде нескольких клапанов. Стоит ли говорить, что вода в отопительной системе может быть, мягко говоря, низкого качества. Так вот эти фильтры предотвращают загрязнение радиатора. Как правильно устанавливать биметаллические радиаторы, описано в инструкции к агрегату. В ней же есть момент и про фильтры.

• В случае, если все сделано правильно и в соответствии с требованиями производителя, то закрыть клапан можно будет сразу после того, как из радиатора уйдет воздух.

(См. также: Как подключить радиатор отопления)

Установить алюминиевый радиатор можно по аналогичному алгоритму, стоит лишь сказать, что в батареях из алюминия имеются определенные особенности. Для того, чтобы не совершить ошибку в процессе установки, следует четко следовать приложенной инструкции. Каждый производитель может устанавливать определенные правила, нормы, посему следует обратить на них внимание.

Современные отопительные конструкции имеют определенный срок службы и даже гарантию. В случае если человек не посчитал нужным соблюсти все правила монтажа, описанные в инструкции, то агрегат с гарантии снимается. Установка биметаллических радиаторов своими руками вполне выполнима, как можно увидеть из перечисленных пунктов, но выполнять в одиночку это не рекомендуется.

Стоит сказать, что перед непосредственным монтажом будет необходимо сделать несколько отверстий и закрепить кронштейны. Они входят в комплект радиатора. Так вот необходимо сделать надежные крепления для радиатора с учетом того, что он станет в разы тяжелее, когда в его системе появится горячая вода. Правильная установка биметаллических радиаторов не в меньшей степени зависит именно от прочности креплений. Нельзя допускать, чтобы радиатор висел под наклоном. Он должен быть закреплен строго вдоль стены, без серьезных отклонений. Это необходимо для того, чтобы вода циркулировала с нужной силой и полноценно отдавала свое тепло.

Расчет количества секций

Любая батарея имеет секции. Для многих людей может встать вопрос об их количестве, поскольку в магазинах можно увидеть и совсем маленькие радиаторы из 2-3 секций и огромные из 7-8. Необходимое количество секций должно рассчитываться исходя из площади помещения. Каждая секция способна выделять определенное количество тепла. Так вот чтобы отопить помещение в 20 кв.м. потребуется примерно 8 секций. Это количество может меняться, ведь каждый радиатор имеет разную мощность.

На упаковке радиатора можно увидеть показатель мощности. На него необходимо поделить 100, и умножить площадь комнаты. Эти два не хитрых действия, которые можно сделать даже в уме, позволят найти необходимое число секций для конкретной комнаты. Например, комната – 10 кв.м., а мощность прибора – 200 Вт. Таким образом, 10 * 100/200 получается 5 секций.

Установка чугунных радиаторов происходит несколько сложнее. С этой задачей точно нельзя справиться в одиночку, поскольку чугунный агрегат имеет колоссальный вес и одному человеку его попросту не осилить.

Установка стальных радиаторов отопления так же имеет свои особенности, но в общем алгоритм идентичен. Стоит сказать, что стальные батареи не имеют такой популярности, как биметаллические или алюминиевые.

Если есть сомнения касаемо того, что самостоятельная установка будет выполнена правильно, то следует обратиться к профессионалам. На сайте целого ряда компаний можно узнать расценки на установку радиаторов и подать заявку.

Системы распределения тепла | Министерство энергетики

Паровое отопление — одна из старейших отопительных технологий. Процесс кипячения и конденсации воды в системах этого типа менее эффективен, чем в более современных системах, к тому же обычно наблюдается значительная задержка между включением котла и поступлением тепла в радиаторы. В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

В первых системах центрального отопления для зданий использовалось распределение пара, поскольку пар проходит по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитое вентиляционное отверстие не даст перегреться паровому радиатору. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, закипев их в растворе воды и уксуса; однако обычно их необходимо заменить.

Паровые радиаторы могут деформировать пол, на котором они находятся, а тепловое расширение и сжатие со временем могут оставлять в полу колеи.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стук при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают в открытом или закрытом положении, вызывая дисбаланс в распределительной системе. Если у вас возникли проблемы с некоторыми радиаторами, которые вырабатывают слишком много тепла, а другие — слишком мало, это может быть причиной.Лучше всего просто заменить все конденсатоотводчики в системе.

Паровые радиаторы, расположенные на наружных стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, вы можете установить за радиаторами теплоотражатели. Отражатель должен быть направлен в сторону от стены и должен быть такого же размера или немного больше, чем радиатор. Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

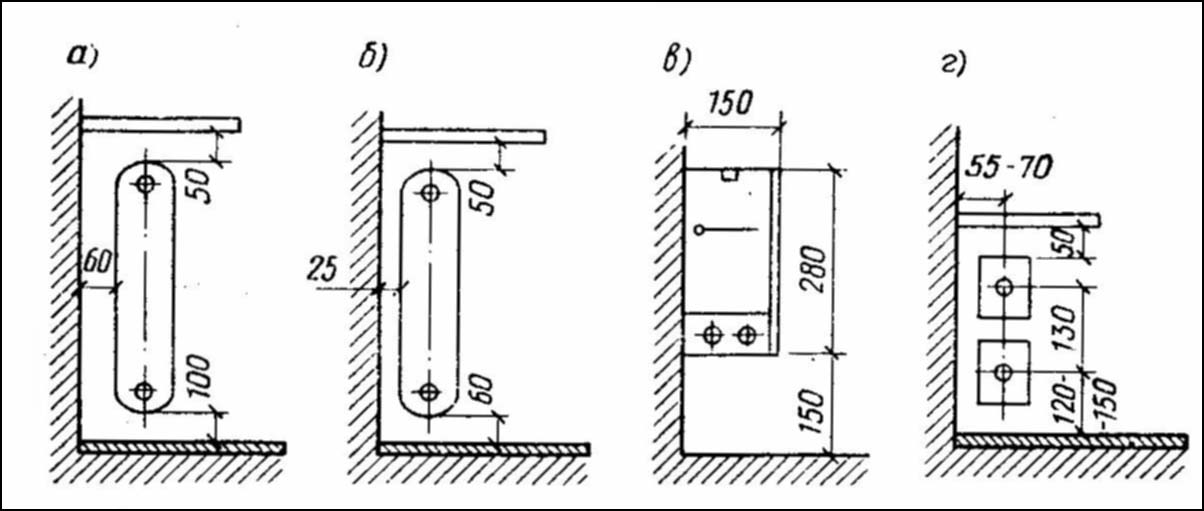

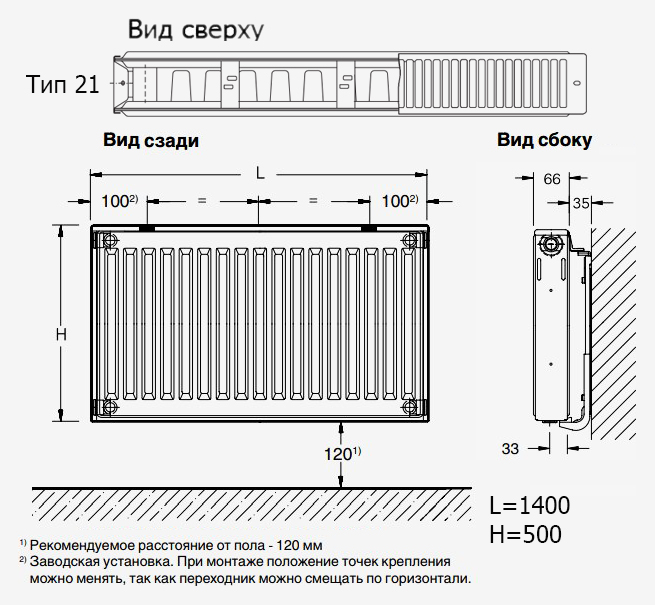

Расстояние от стены до радиатора отопления по ГОСТ.

Правила установки радиаторов, ножниц, установки и размещения Рейтинг: 1 011

При использовании систем отопления, кондиционирования помещения или вентиляции зданий необходимо учитывать положения, указанные в специальной литературе. СНиП на систему отопления, вентиляции и кондиционирования — это документ, регламентирующий нормы санитарной, пожарной и даже экологической безопасности.

Стоит учесть, что требования СНиП по отоплению категорически не подходят для помещений, где хранятся радиоактивные вещества, источники излучения работают с ионами, есть взрывоопасные предметы.Также не используются для учета оборудования, несущего на себе нагрузку по вентиляции и избавлению от пыли, обогрева или, наоборот, охлаждения технологического оборудования.

В различных зданиях необходимо придерживаться нормативных документов: строительных норм, вентиляции и кондиционирования.

Согласно этим нормам все эти системы должны быть устроены следующим образом:

Основной нормативный документ

• Воздух должен быть защищен от разного рода вредных выбросов при работе вентиляционного оборудования.

• Строго необходимо учитывать уровень шума, который производит тот или иной прибор при обогреве или вентиляции.

• Специалисты устанавливают стандарты чистоты воздуха при любом посещении, предназначенном для тех или иных технологических работ. Это и склады, и другое.

• При установке отопительного оборудования обязательно предусмотреть наличие прибора для осмотров и периодической чистки системы.

• Любая система, установленная в помещении, должна быть безопасной с точки зрения взрывоопасности и пожарной опасности.

• Все устройства, входящие в систему, должны быть безопасными по материалам, их следует рекомендовать при строительстве.

• Все оборудование, независимо от его объема и функциональной направленности, с момента покупки должно иметь все необходимые сертификаты, подтверждающие его безопасность.

СНиП 41-01-2003 устанавливает такие требования по соблюдению техники безопасности при установке системы отопления в доме.

Соответствие жилищным строительным нормам

Все системы отопления, вентиляции и кондиционирования должны быть реализованы исключительно в соответствии с требованиями документов по стандартам, которые выпускаются и выдаются отделами государственного надзора. Необходимо учитывать условия, указанные в сопроводительной документации к оборудованию.

В случае теплоносителя температура жидкости обязательно должна быть на 20 градусов ниже температуры воспламенения веществ, находящихся в отапливаемом здании.

Существуют специальные стандарты для строительных норм и правил для открытых частей отопительной конструкции. Например, в детских садах те зоны и элементы, температура которых при использовании достигает более 75 градусов Цельсия. Должен быть накрыт специальными чехлами. Только такие меры могут обеспечить полную защиту и безопасность.

Те части конструкции, к которым есть прямой доступ, должны иметь температуру не более 40 градусов Цельсия.

Конструкция не должна допускать пересечения с трубопроводами, которые могут загореться, если температура воспламенения веществ, протекающих по второму трубопроводу, составляет 170 градусов.

Тепловые воздушные завесы должны обеспечивать, чтобы атмосфера не нагревалась более чем до 50 градусов. Это норма, если они у входных дверей, а для ворот этот показатель не более 70 градусов по Цельсию.

Если в здании, где монтируются системы, имеется активная среда, способствующая возникновению коррозии, то все элементы конструкции должны быть выполнены из материалов, хорошо устойчивых к агрессивному воздействию, или покрыты специальными составами.

При самостоятельной установке в помещении или здании отопительные приборы должны строго придерживаться следующих правил:

Необходимо учитывать требования к установке радиатора

1. , провоцируемые защитными элементами;

1. потребность и расход тепла в наружный воздух;

1. потребление тепла, которое необходимо для отопления материалов, транспортных средств и приборов.

Тепло, выделяемое лампами, людьми, техникой, приборами, работающими на электричестве и другими объектами.

Согласно норме СНиП: отопление, вентиляция и кондиционирование, без вреда потери теплого воздуха через ограждение элементов интерьера следует исключить при разнице температур этих помещений не более трех градусов Цельсия. .

Нормативные документы по обогреву помещений, предназначенных для быта людей, учат, что это нужно делать так, чтобы атмосфера в помещениях нагревалась равномерно, система была устойчивой по теплу, а пожарная безопасность была на должном уровне.При установке системы подогрева воздуха в помещении стоит уделить внимание и такому моменту, как доступность конструкций для ремонта и профилактического осмотра.

Требования к установке камина

Если комната, где планируется установить отопительный прибор, находится в регионе, где летние температуры достигают 25 градусов Цельсия и выше, вы можете выбрать систему, которая позаботится об охлаждении в комнате летом.

Вопросы регулирования теплообмена в жилом доме следует учитывать еще на стадии проектирования плана этих зданий.Тогда можно будет добиться равномерного распределения температуры по каждой комнате, независимо от того, насколько она жилая.

Согласно СНиП о процессе отопления в жилых домах, для правильного определения расхода тепла для каждой квартиры следует учитывать такие факторы, как:

• появление в каждой квартире систем отопления с горизонтальными трубами, а также установка отдельного прибора для измерения этих показателей.

• внешний вид в каждой квартире системы отопления с учетом наличия общих стояков на несколько квартир.

Установка общедомового прибора для измерения тепла, который станет обычным для существующих квартир в доме.

Ваши контакты в этой статье от 500 рублей в месяц. Возможны и другие варианты взаимовыгодного сотрудничества. Напишите нам по телефону [адрес электронной почты защищен]

ГОСТ
Указатель документов	Название документа	аннотация	Скачать
ГОСТ 31311-2005 Исполняющий обязанности.	Приборы отопительные. Общие технические условия.	Стандарт распространяется на водонагреватели, предназначенные для работы в системах водяного отопления зданий и сооружений различного назначения.
ГОСТ 27179-86 Исполняющий обязанности.	Приборы отопительные накопительные электрические бытовые. Требования безопасности и методы испытаний.	Стандарт распространяется на накопительные электрические нагревательные устройства для жилых или аналогичных помещений, включая печи, содержащие дополнительные элементы прямого нагрева.
ГОСТ 27734-88 Исполняющий обязанности.	Электрические бытовые отопительные приборы прямого действия. Методы функционального тестирования.	Стандарт распространяется на электронагревательные приборы прямого действия (далее — приборы) для бытовых и аналогичных помещений, предназначенные для нужд народного хозяйства и на экспорт.
ГОСТ Р 53583-2009 Действующий.	Приборы отопительные.Методы испытаний.	Стандарт распространяется на отопительные приборы, предназначенные для работы в системе водяного отопления различных зданий, и устанавливает методы испытаний для определения основных эксплуатационных характеристик — номинального теплового потока, а также зависимости теплового потока от расхода теплоносителя и теплоносителя. схемы течения теплоносителя в устройстве.
ГОСТ 28669-90 Исполняющий обязанности.	Приборы отопительные бытовые электрические накопительного типа.Методы измерения функциональных характеристик.	Стандарт распространяется на электрические устройства обогрева помещений накопительного типа, предназначенные для обогрева помещения. Настоящий стандарт не применяется к нагревательным приборам, которые являются частью конструкции здания, встроенным в нагревательные устройства и устройства центрального отопления, в системы напольного отопления.
ГОСТ 20219-74 Действующий.	Газовые обогреватели бытовые с водяным контуром.	Технические условия. Госстандарт СССР. Газовые обогреватели бытовые с водяным контуром. Технические условия. Водяное отопление приборов бытового назначения. Характеристики. ГОСТ 20219-74 *.
И.о.	Горелки промышленные газовые Классификация.	Горелки газовые промышленные. Классификация. Общие технические требования, маркировка и хранение. Комитет по стандартизации и метрологии СССР.Москва. Госстандарт СССР. Горелки газовые. Классификация. Общие технические требования, маркировка и хранение. ГОСТ 21204-83 (ст сев 1051-87)
ГОСТ 21204-83 (ст сев 1051-87) Исполняющий обязанности.	Клапаны предохранительные для паровых и водогрейных котлов.	Горелки газовые промышленные. Классификация. Общие технические требования, маркировка и хранение. Комитет по стандартизации и метрологии СССР. Москва. Госстандарт СССР.Горелки газовые. Классификация. Общие технические требования, маркировка и хранение. ГОСТ 21204-83 (ст сев 1051-87)
ГОСТ 21204-97 Исполняющий обязанности.	Горелки газовые промышленные. Общие технические требования.	ГОСТ 21204-97 — Горелки газовые промышленные. Общие технические требования. Межгосударственный стандарт. Межгосударственный совет по стандартизации, метрологии и сертификации.
ГОСТ 25151-82 (ст сев 2084-80) Исполняющий обязанности.	Водоснабжение. Термины и определения.	ГОСТ 25151-82 (ст сев 2084-80) — Водоснабжение. Термины и определения.
ГОСТ 25720-83 Действующий.	Котлы водогрейные. Термины и определения.	ГОСТ 25720-83 — Котлы водогрейные. Термины и определения. Стандартинформ. 2005. Межгосударственный стандарт.
ГОСТ 20548-87 Действующий.	Котлы отопительные водяные теплопроизводительностью до 100 кВт	Общие технические условия.Стандарты публикации IPK.
ГОСТ 10617-83 Действующий.	Котлы отопительные мощностью от 0,10 до 3,15 МВт	ГОСТ 10617-83 — Котлы отопительные мощностью от 0,10 до 3,15 МВт. Общие технические условия. Москва. Информационные данные.
ГОСТ 20849-94 Действующий.	Конвекторы отопительные. Технические условия.	ГОСТ 20849-94.Межгосударственный стандарт. Конвекторы отопительные. Технические условия. Межгосударственная научно-техническая комиссия по стандартизации и техническому регулированию в строительстве (МНТК).
ГОМТ 8870-79 Взамен ГОСТ 8870-74 Действующий.	Водонагреватели для бани. Технические условия.	ГОСТ 8870-79. Государственный комитет строительства СССР Москва. Госстандарт Союза ССР Водонагреватели для бани. Технические условия. Гейзеры. Характеристики.
ГОСТ 8690-94 Действующий.	Радиаторы отопления чугунные. Технические условия.	ГОСТ 8690-94. Межгосударственный стандарт. Радиаторы отопления чугунные. Технические условия. Межгосударственная научно-техническая комиссия по стандартизации и техническому регулированию в строительстве. Москва.
ГОСТ 21.602-79 И.о.	Система проектной документации для строительства Отопление, вентиляция и кондиционирование.	Система проектной документации для строительства Отопление, вентиляция и кондиционирование. Рабочие чертежи ГОСТ 21.602-79 (ст сев 3216-81). Государственный комитет СССР по строительству. Москва.
СНиП
СНиП 41-01-2003 Исполняющий обязанности.	Отопление, вентиляция, кондиционирование.	Настоящие строительные нормы и правила распространяются на системы теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.
СНиП II-3-79 Исполняющий обязанности.	Строительная теплотехника.	Строительные нормы и правила, строительная теплотехника и другие строительные нормы и правила.
СНиП 2.04.01-85 Исполняющий обязанности.	Внутренний водопровод и канализация зданий.

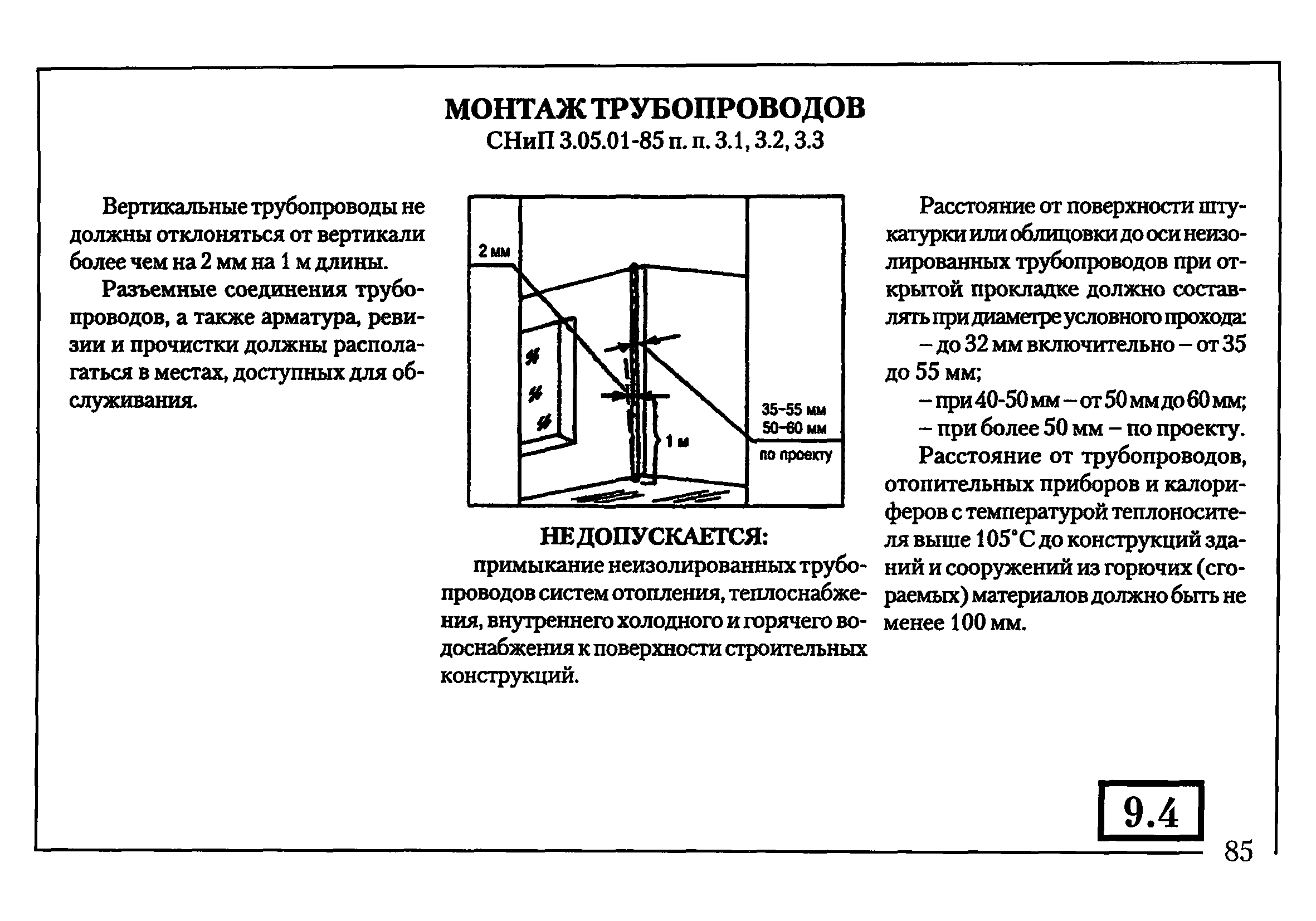

СНиП 3.05.01-85 Исполняющий обязанности.	Внутренние санитарные системы.
СНиП 3.05.04-85 Исполняющий обязанности.	Наружные сети и сооружения водоснабжения и канализации.
СНиП 41-01-2003 Исполняющий обязанности.	Отопление, вентиляция, кондиционирование.
СП
СП 40-102-2000 И.о.	Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов.
СП 40-104-2001 И.о.	Проектирование и монтаж трубопроводов подземного водоснабжения из стеклопластиковых труб.
Hes
ГЕСН-81-02-17-2001 Исполняющий обязанности.	Сантехника и канализация внутренние.
ГЭСН-2001-16 и.о.	Трубопроводы внутренние.
ГЕСН-2001-22 и.о.	Сантехника — наружные сети.

Постоянное использование технической и нормативной документации ГОСТ и СНиП является неотъемлемой частью работы инженеров, проектировщиков, сметчиков и монтажников.Ведь соответствие проекта утвержденным государственным стандартам и строительным нормам — залог успешной и качественной работы и, как следствие, наличие довольных заказчиков.

Для компании, занимающейся монтажом систем отопления, ГОСТы и СНиПы по отоплению должны стать справочниками. Ни один проект не может быть представлен без строительных норм. В этих документах отражены все требования к системам отопления, даны методики расчета отпуска тепла и израсходованные материалы, стандарты качества на оборудование.

Основное назначение данных документов — защита граждан при эксплуатации строительных объектов с точки зрения пожарной, санитарной и экологической безопасности, а также соблюдения требований надежности и энергосбережения к системам теплоснабжения.

Игнорирование стандартов ГОСТ, СНиП, СП, ГЕСН и ВСН, строительных норм и стандартов при выполнении работ может привести к неожиданным плачевным результатам. Система отопления, спроектированная и установленная без нормативных документов, может привести к недостаточной теплопроводности системы, выходу из строя отопительного оборудования, задымлению помещений или высоким расходам на отопление, из-за неэффективности ее работы.Четкое выполнение положений документа, определяющего порядок и методы работы, позволит избежать сбоев и поломок, а также дальнейших неприятных разбирательств с заказчиком.

Нормативные документы типа ГОСТ и СНиП, собранные в одном месте, значительно облегчат работу компании при выполнении работ по расчетам и монтажу систем отопления.

Правила установки радиаторов

Система отопления должна быть в каждом доме.При этом крайне важно, чтобы на каждом этапе ее монтажа неукоснительно соблюдались все правила установки радиаторов — нарушение любого из них может привести к серьезным нарушениям системы и даже привести к поломке оборудования.

Контрольная установка радиатора

Возможные схемы подключения радиаторов

Перед тем, как начать процесс установки радиаторов, крайне важно определиться со схемой подключения. Есть несколько вариантов, как это сделать; это также указано в фрагменте.У каждого из них есть как определенные преимущества, так и недостатки. Способы подключения:

• боковое соединение. Этот способ, пожалуй, самый распространенный, так как именно он позволяет добиться максимальной теплоотдачи от радиаторов отопления. Принцип установки довольно прост — подающая труба подключается к верхней трубе радиатора, а выпускная труба — к нижней. Таким образом, впускной и выпускной патрубки расположены на одном конце батареи.
• диагональное подключение.Этот метод применяется в основном для длинных радиаторов, так как позволяет добиться максимального прогрева батареи по всей длине. В этом случае впускной патрубок следует соединить с верхним патрубком, а выпускной — с нижним, который находится с другой стороны аккумулятора.
• нижнее соединение. Наименее эффективный способ подключения (по сравнению с боковым методом КПД ниже на 5-15%), применяемый в основном для систем отопления, расположенных под полом.

Варианты подключения радиаторов

Инструкция по установке радиаторов

Итак, как правильно вешать батарейки? Вы приобрели радиаторы и даже решили, как именно они будут установлены.Теперь необходимо ознакомиться со всеми требованиями СНИП — и можно приступать к установке. На самом деле все довольно просто.

Большинство производителей радиаторов, пытаясь максимально облегчить жизнь пользователям, включают подробные инструкции и правила установки радиаторов для каждой батареи.

И им собственно нужно следовать — ведь при неправильной установке радиатора в случае поломки в ремонте по гарантии будет отказано.

Схема установки радиатора

Если вы хотите защитить устройство от царапин, пыли и других повреждений, которые могут возникнуть при установке, то в процессе установки нельзя снимать защитную пленку — это разрешено правилами установки радиаторов. Единственное важнейшее требование, которое необходимо неукоснительно выполнять, — строгое соблюдение зазубрин, необходимых для нормальной циркуляции нагретого воздуха. Вот правила установки радиаторов на врезку авансов СНиП:

№

• по действующим нормам расстояние от подоконника или дна ниши должно быть не менее 10 см.Следует отметить, что если зазор между радиатором и стеной будет меньше глубины батареи, поток теплого воздуха станет намного хуже.
Не менее жесткие требования
• предъявляются и к высоте установки радиаторов. Как правильно разместить батарею отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен — ​​а это отрицательно скажется на степени обогрева помещения. В идеале расстояние от пола до радиатора составляет 12 см.А если этот зазор будет больше 15 см, то будет слишком большая разница температур между верхней и нижней частями комнаты.
• если радиатор установлен не в нише под окном, а у стены, то расстояние между поверхностями должно быть не менее 20 см. Если он меньше, будет затруднена циркуляция воздуха, а кроме того, на задней стороне радиатора будет скапливаться пыль.

Установка радиаторов у стены

Для того, чтобы получить максимум полезной информации, касающейся установки радиаторов отопления, вы можете воспользоваться нашим ресурсом.Можно найти много ценных советов и советов, как правильно установить радиатор отопления.

Порядок установки радиатора

Следует отметить, что порядок установки радиатора также прописан в СНИП. С его помощью можно все сделать правильно:

1. Прежде всего необходимо определиться с местом для крепежа. Их количество зависит от размера батареи, но даже в случае установки самых маленьких кронштейнов радиатора должно быть не менее трех;
2. Монтажные скобы.Для надежности необходимо использовать дюбели или цементный раствор;
3. Установлены необходимые переходники, кран Маевского, заглушки;
4. Теперь можно приступить к установке самого радиатора;
5. Следующим шагом является подключение радиатора к впускному и выпускному патрубкам системы;
6. Далее необходимо установить дефлектор. Согласно современным СНИП, он должен быть автоматическим;
7. После того, как правильный монтаж радиаторов полностью завершен, можно снимать защитную пленку с радиаторов.

Если при установке радиаторов отопления вы будете соблюдать все вышеперечисленные правила и требования, то в этом случае вы будете долго наслаждаться теплом, которое обеспечивается правильной установкой радиаторов и качественно сделанной системой отопления. .

http://otoplenie-doma.org

Как установить радиаторы отопления в квартире. Правила установки радиатора под окном. Правильная установка радиаторов отопления

Твердотопливные котлы

, несмотря на все очевидные достоинства и недостатки, имеют еще один скрытый аспект, на который со временем нужно обратить внимание.Системы с ручным режимом загрузки не работают в режиме поддержки. Топливо в топке заканчивается — котел перестает работать, соответственно теплоноситель начинает остывать. Эта проблема хорошо известна жителям частного сектора и владельцам загородных домов.

Не всегда возможно постоянно подбрасывать уголь или дрова при заливке топки, а остановка котла зимой чревата резким падением температуры во всех жилых помещениях.

Лучшим вариантом предотвращения такой ситуации будет система отопления, в которой электрокотел привязан к твердотопливному котлу.

Функции электрокотла в системе отопления с твердотопливным агрегатом

Подключение электрокотла к системе вместе с ТТВ — довольно распространенное инженерное решение. Эта опция исключает возможность охлаждения системы отопления, предотвращает переохлаждение основного отопительного агрегата и поддерживает комфортную температуру в доме. Электрокотел часто выступает в роли резервного отопительного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Схема расположения твердотопливных и электрических котлов при совместном использовании в системе отопления

Работа твердотопливных котлов требует периодического контроля со стороны человека — все модели таких агрегатов должны быть загружены топливом.

На заметку: для традиционных котлов количество нагрузок может быть до 2-6 раз в сутки. Иная ситуация с пиролизными котлами и установками длительного горения. Здесь не требуется частого вмешательства человека. Одной загрузки топлива хватает на 12-24 часа работы котла, а для некоторых моделей — даже на 48 часов работы.

Основная задача хозяина дома при включенном отоплении — не допустить остывания котла и системы отопления. Электрокотел в паре с твердотопливным котлом успешно решает эту проблему. Рассмотрим подробно подключение твердотопливного котла с отопительным прибором, работающим от электричества.

Рабочий выглядит так: твердотопливный агрегат мощностью 50 кВт необходимо совмещать с электрокотлом мощностью 28 кВт.Работа электронагревателя периодическая. Агрегат должен быть на замке — будьте готовы к включению сразу после остановки основного оборудования. Электрокотел запускается, когда в твердотопливном котле закончится топливо и температура теплоносителя в системе упадет до 50 0 С. При этом в контуре должен быть резервуар для воды для системы горячего водоснабжения. , который в данном случае играет роль аккумулятора тепла.

Основными элементами схемы, потребляющими мощность котлов автономного отопления, являются:

• радиаторов отопления — требуется 30 кВт;
• система теплых полов — до 15 кВт;
• накопительный бак для системы горячего водоснабжения — в среднем 300 литров.

Внимание! Автоматика для настройки коммутации цепей в этой ситуации — связка блоков не требуется.

Электрокотел, работающий вместе с тепловым аккумулятором, представляет собой группу, предотвращающую попадание теплоносителя в основной отопительный агрегат с температурой, упавшей ниже критической отметки 50 0 С.

Насос установлен в система периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре.Когда температура теплоносителя падает до критического уровня, в работу включается электрокотел, оснащенный ТЭНами, взяв на себя задачу обогрева дома. Термостат и трехходовой клапан регулируют температуру в баке с горячей водой. При понижении температуры воды в контуре системы ГВС теплоноситель подается в змеевик для нагрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка твердотопливным котлом сделают вашу систему полностью управляемой.

В описываемой конструкции системы отопления все отопительное оборудование, включая трубопровод, при остановке основного отопительного прибора надежно защищено от размораживания и не вызывает перебоев в отоплении жилых помещений и горячего водоснабжения.

Комбинированные отопительные котлы

Другой, менее затратный вариант — установка комбинированного агрегата, который представляет собой одновременно твердотопливный котел и электрический агрегат.

В таких устройствах для нагрева теплоносителя используется твердое топливо и электричество, поскольку они рассчитаны на взаимозаменяемость этих энергоносителей во время работы.Особенностью таких агрегатов является установка в бак твердотопливного котла электронагревательных элементов — ТЭНы обеспечивают необходимый нагрев теплоносителя, проходящего через теплообменник. Идея совмещения электрического устройства с твердотопливным агрегатом не нова, но организовать производство соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.

Принцип работы комбинированных нагревательных механизмов заключается в том, что при этом в камере сгорания нет основного вида топлива (дрова, уголь, торф и т. Д.).) основная работа заключается в разогреве охлаждающей жидкости. Благодаря установленным контрольным датчикам оборудование самостоятельно реагирует на изменение температурного режима, включая и выключаясь по мере необходимости.

На практике это выглядит так: заливка топлива уже полностью сгорела, соответственно котел потух. Соответственно, котловая вода начинает терять температуру. На смену твердому топливу приходит электрическое отопление. Теперь механизм отопления работает как обычный электрокотел до тех пор, пока топка не заполнится очередной партией дров или угля.

После выхода основного блока на оптимальный режим работы блок управления отключает электронагревательные элементы, нагрев снова работает на твердом топливе.

Преимущества и недостатки комбинированного отопительного оборудования

Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые преимущества. К ним относится не только полный контроль за состоянием всей системы отопления дома, но и ряд других:

• устройство отлично справляется с обогревом помещений с низким энергопотреблением;
• комбинированные котлы — экологически чистые отопительные агрегаты;
• без конденсации, т. К. Первый нагрев устройства осуществляется в обоих режимах — основном и вспомогательном;
• Весь отопительный комплекс постоянно в рабочем состоянии, что немаловажно при отсутствии хозяев дома на долгое время.

Однако у этой техники есть и недостатки.

Существенным недостатком комбинированных отопительных приборов является летучесть. При отсутствии напряжения в сети система теряет эффективность и универсальность.

Важно! При установке оборудования необходимо учитывать потенциал бытовой электропроводки, который может не соответствовать мощности устанавливаемого оборудования. Наличие автоматов защиты на малую силу тока приведет к постоянным отключениям электроэнергии в доме.Перед установкой убедитесь, что установленный вами лимит потребляемой мощности способен обеспечить работу отопительного оборудования.

В отличие от традиционных твердотопливных устройств, у которых КПД достигает 70-80%, комбинированные изделия имеют более низкий коэффициент — примерно на 3-5%.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если перед вами стоит выбор, какому варианту индивидуального отопления отдать предпочтение — твердотопливному котлу, автономному электрическому агрегату или комбинации этих двух устройств, Последний вариант имеет свои преимущества.Для монтажа схемы потребуется схема подключения обоих агрегатов, аналогичная отопительному комплексу газ-твердое топливо. Грамотно выполненная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

В предлагаемом видео подробно описано, как и каким образом соединить нагревательные устройства на твердом теле вместе с электронагревательными элементами

На что нужно обратить внимание при установке:

• оба устройства должны иметь разумное соотношение мощностей, a угольный или дровяной обогреватель является основным источником тепла, поэтому его мощность должна быть вдвое больше мощности электрического котла;
• оба блока подключены параллельно, что дает независимость работы одного от другого;
• твердотопливный агрегат является основным и подключается к большому контуру, а электрокотел отвечает за температуру в малом;
• главный отопительный агрегат оборудован трехходовым клапаном;
• для экономии энергии и обеспечения безопасности отопления требуется установка теплового аккумулятора;
• каждому нагревательному устройству задается определенная температура нагрева — для твердотопливной аппаратуры рабочая температура должна составлять 60-70 0 С, а на электрическом агрегате значение температуры устанавливается на уровне 40-50 0 С, так как из-за при наличии он будет медленнее остывать, а электрокотел включится с опозданием.

В конечном итоге

В каждом случае домовладелец сам решает, как организовать автономную систему отопления. Предлагаемые технические решения не только устранят неприятные последствия выхода из строя основного обогревателя в суровую зиму, но и позволят сэкономить электроэнергию.

Эффективность работы твердотопливных агрегатов и электрокотлов на паре доказана практикой — взаимодействие этих устройств дает больший комфорт и гарантирует надежность теплоснабжения.

Автономное отопление становится все более популярным среди владельцев частной собственности. Возможность отапливать дом и даже квартиру в любое удобное время, а не в начале отопительного сезона дает огромные преимущества. И если выбор энергии в квартирах ограничен (электричество или газ), то в частном доме можно установить как твердотопливный, так и комбинированный котел (дрова-электричество).

Комбинированный котел

удачно сочетает в себе бесперебойное оборудование и его универсальность.В зависимости от наличия того или иного вида топлива вы можете выбрать подходящий режим, каждый из которых будет одинаково эффективным.

Конструкция агрегата устроена достаточно практично, что приводит к снижению тепловых потерь и экономному расходу топлива. Днем желательно отапливать дом углем и / или дровами, а ночью поддерживать температуру электричеством. При этом нет необходимости следить за наличием дров в топке, а ночной тариф на электроэнергию на 15-35% ниже дневного.

Видео 1 Устройство комбинированного котла в частном доме

Конструктивные особенности

Основное отличие комбинированной аппаратуры от твердотопливной — наличие ТЭН в баке теплообменника. Нагревательный элемент включается автоматически в тот момент, когда мощности сгоревшего топлива не хватает для обеспечения оптимальной температуры теплоносителя. Другими словами, ТЭН запускается при догорании дров или угля, тепло спадает и возникает необходимость подогреть теплоноситель.Все процессы полностью автоматизированы и не требуют участия человека, за исключением разве что складывания дров в топку.

Для быстрого и эффективного прогрева помещения в разных котлах предусмотрено от 1 до 4 камер сгорания, каждая из которых снабжена отдельным термоэлектрическим нагревателем.

Комбинированный котел дров / электричество для отопления частного дома имеет только 1 камеру сгорания и 1 ТЭН, а вода нагревается по аналогии с накопительным водонагревателем (бойлером).

Видео 2 Котел одноконтурный на дровах и электричестве

Зачем покупать

• Широкий спектр используемых видов топлива — это могут быть не только уголь или дрова, но и брикеты, пеллеты, древесные отходы и т.д .;
• Автономная работа — комбинированный котел в режиме «электричество» работает неограниченное количество времени без вмешательства человека. Ограничение отопления может быть только из-за отсутствия электричества. Работа оборудования абсолютно безопасна;
• Удобство обслуживания — при необходимости котел можно переоборудовать на монотопливный.При использовании преимущественно электрического режима чистка котла и дымохода не требуется; при регулярном использовании твердого топлива необходимо чистить котел так же часто, как и стандартный твердотопливный — раз в неделю топку и раз в 3-5 месяцев дымоход.

Цену сложно отнести к преимуществам. По сравнению с монотопливными котлами, комбинированные намного дороже, в зависимости от марки и количества камер сгорания.

Как правильно выбрать

Отопительное оборудование может использоваться как для отопления жилого сектора, так и производственных и производственных помещений.Чтобы выбрать подходящую модель, подходящую по мощности и КПД, следует ориентироваться на количество схем, производительность и производительность.

Приобретая комбинированный котел для отопления частного дома электричеством / дровами, учитывайте следующие показатели:

• оборудование — в качестве более дешевой альтернативы некоторые производители предлагают бойлер, в котором теплоноситель нагревает только ТЭН. Такая конструкция нерациональна, так как напряжение в сети не всегда стабильно, а электричество иногда отключается;
Габариты оборудования
• — при наличии нескольких камер сгорания, которые, как правило, изготавливаются из сплава чугуна, вес оборудования может достигать 500 и более килограммов, что потребует специального основания и отдельного помещения.Также обратите внимание на размер топки, так как от этого параметра зависит периодичность закладки дров.

Чугунная керамика намного дольше сохраняет тепло и подходит для всех видов твердого топлива.

• мощность — параметр, напрямую зависящий от вида топлива — электричество или дрова. Принимая во внимание, какой вид топлива будет приоритетным, следует ориентироваться на мощность котла.

Чтобы отопление было эффективным, мощность котла всегда должна превышать фактическую потребность.

• наличие водяного контура отопления, обеспечивающего наличие горячей воды в точках водозабора.

Особенности установки

Для комбинированного оборудования потребуется отдельная комната. Здесь необходимо предусмотреть следующие обязательные элементы установки:

• фундамент — невысокий железобетонный слой, компенсирующий габариты котла;
• Устройство дымохода — принцип во многом схож с дымоходом на твердотопливном котле, где обеспечивается качественная тяга

Фото 4 Принципиальная схема системы отопления комбинированного котла

Сила тяги зависит от высоты головки трубы.Оптимальная высота его над коньком от 50 см.

После установки котла дымоход необходимо тщательно изолировать. Это предотвратит образование конденсата и льда в дымоходе, что предотвратит выход дыма.

• система вентиляции, которая позволит своевременно удалять продукты сгорания и угарный газ при его появлении.
• подключение к электросети — ТЭН, который поддерживает и нагревает теплоноситель до определенной температуры, работает исключительно от электросети 220 вольт.

Для подключения оборудования нужна линия 380 вольт и 3 фазы. В этом случае необходимо обеспечить правильное подключение ввода и заземления к шлейфу. Не стоит рисковать и делать заземление в ноль при простом обрыве цепи, автоматика просто не успеет сделать перекос.

Популярность комбинированных дров / электричества обусловлена ​​тем, что оба вида энергии являются наиболее доступными для населения.При этом все процессы в отопительном оборудовании полностью автоматизированы, а тепловые потери сведены к минимуму. Переплата в цене компенсируется в течение первых 2-3 лет эксплуатации.

Материал вышлем Вам по электронной почте.

A Автономное отопление предпочтительнее с точки зрения экономии ресурсов и простоты использования. Владельцы домов, оборудованных котлами, могут самостоятельно решать, когда начинать и заканчивать отопительный сезон. Тип нагревателя выбирается в зависимости от типа используемой энергии.Универсальные котлы для отопления дровами и электричеством позволяют в любой момент использовать именно тот вид энергоносителя, который есть в наличии, а также дать возможность провести тонкую настройку котла.

Комбинированный котел

Твердотопливный котел с электронагревательными элементами

Твердое топливо не уступает по популярности газу и электричеству. При любых катаклизмах и авариях такие котлы могут работать и обогревать жилище, а при правильном расчете системы отопления и качественном монтаже твердотопливные котлы оказываются наиболее экономичными.Использование ТЭНов позволяет поддерживать температуру воды в системе на комфортном уровне, даже если процесс горения в котле завершился. Нагревательные элементы во всех типах котлов устанавливаются под колосниковой решеткой в ​​непосредственной близости от места сгорания.

Статья по теме:

Котлы дровяные

Для использования дров в качестве топлива котел должен иметь характерные особенности — фронтальную загрузку и глубину камеры около 50 см.Решетка таких котлов чугунная, внизу — нагнетатель и зольная камера. Регулирование такого котла происходит в ручном или полуавтоматическом режиме и осуществляется следующим образом:

• в теплообменнике внутри котла установлен термодатчик, который регистрирует температуру воды в системе;
• данные о температуре передаются на термометр, расположенный на корпусе котла;
• в автоматическом режиме или путем ручной регулировки увеличивать или уменьшать подачу воздуха в камеру сгорания.

Котлы, работающие на всех видах твердого топлива

Есть модели котлов, которые предполагают использование не только дров, но и других видов топлива — угля, пеллет, торфа. В этом случае к обычной конструкции добавляются дополнительные элементы для загрузки и подачи топлива. При горении дрова выдают гораздо более низкую температуру, чем уголь, поэтому универсальные котлы имеют более толстые стенки.

Котлы дровяные с возможностью подключения газовой горелки

Практически любые котлы для отопления на дровах и электричестве можно перевести на газ.Многие производители изначально закладывают такую ​​возможность, поставляя к дровяному котлу газовую горелку подходящего размера. Обратная переделка также проводится без проблем, просто панель со встроенной горелкой заменяется обратно дверцей и решетка заменяется на прежнее место.

Работа котла

В целом твердотопливный котел представляет собой компактную металлическую печь, оборудованную камерой сгорания, теплообменником, системой дымоудаления и дверцей для регулирования подачи воздуха.Встроенный электронагревательный элемент находится под решеткой и подключается при необходимости.

Во время сгорания топлива, когда температура воды в теплообменнике падает, нагревательный элемент нагревает ее до тех пор, пока твердое топливо не воспламенится снова. Этот режим снижает нагрузку на отопительные контуры и поддерживает постоянную циркуляцию в открытых системах. Сжигание твердого топлива — процесс, который не поддается точному контролю и не может быть остановлен автоматически, поэтому работу такого оборудования следует останавливать на ночь.Использование ТЭНов позволяет тушить котлы в ночное время, поддерживая заданную температуру. Электроотопление в качестве основного источника тепла не используется, так как в котлах комбинированного типа это невыгодно; для этих целей есть другие виды оборудования.

Принципы циркуляции воды

Котел для отопления дровами и электричеством нагревает воду в системе в момент ее прохождения через теплообменник.Отопление происходит тремя способами:

• вода циркулирует по трубам внутри котла;
• вода циркулирует по «водяной рубашке» — омывает котел снаружи;
• комбинированные системы с использованием внешнего и внутреннего теплообмена.

При выборе котла предпочтение следует отдавать тем моделям, в которых наибольшее количество внутренних труб, КПД таких котлов всегда выше. Важным параметром является то, что диаметр входа обратного патрубка должен быть больше или равен выходному патрубку; эта конфигурация также увеличивает эффективность циркуляции.

Дымоудаление

Удаление продуктов сгорания твердотопливного котла с электронагревательными элементами должно производиться по общим правилам с использованием металлической дымоходной трубы. Эффективность тяги не зависит от того, какая мощность на котле — задняя или верхняя. Более дорогие модели имеют специальное устройство, выравнивающее скорость удаления газа. Это набор специальных заслонок, которые при движении вверх огибают дым, при этом тепло остается внутри котла, повышая его эффективность.

Котлы для индивидуального отопления на дровах и электричестве выбираются с учетом следующих факторов:

• вид имеющегося топлива;
• данные теплотехнического расчета, выполненного индивидуально для конкретного объекта;
• инженерные особенности системы отопления в целом.

Делать выводы о мощности котла можно только при наличии вышеперечисленных данных, так как усредненные рекомендации не всегда подходят для условий эксплуатации на конкретном объекте.Твердотопливные бытовые котлы с возможностью подключения к электричеству имеют широкий диапазон мощностей — от 6 кВт до 100 кВт, их стоимость варьируется от пятнадцати до нескольких сотен тысяч рублей.

Статья по теме:

Твердотопливные котлы можно использовать только при наличии постоянной циркуляции, то есть либо система отопления построена по принципу естественной циркуляции, либо циркуляционные насосы подключены к источнику бесперебойного питания. Это необходимо, потому что сжигание дров не может быть остановлено автоматически и мгновенно, а если насосы останавливать, пока горение продолжается, вода закипит, и система отопления будет серьезно повреждена.

Современные автономные системы отопления с каждым годом становятся все более популярными среди владельцев загородной недвижимости. Традиционные газовые отопительные установки по тем или иным причинам отвергаются собственниками частных домов (в основном из-за дороговизны и отсутствия газа) и заменяются универсальными комбинированными котлами.

Это удивительно надежные, функциональные и эффективные устройства, благодаря которым вы можете обогревать свой дом или любое другое имущество.

Котлы комбинированного отопления: электричество и дрова в качестве основного топлива

В настоящее время наибольшим спросом среди комбинированного оборудования пользуются котлы отопления на дровах и электричестве. Особенностью этой техники, как видно из названия, является одновременная работа как твердого топлива (дрова, отходы деревообработки), так и электроэнергии. Такая универсальность обеспечивается за счет уникальной продуманной и достаточно практичной конструкции оборудования.

По большому счету, котлы отопления на дровах и электричестве отличаются от традиционных твердотопливных котлов только наличием дополнительно встроенного нагревательного элемента (устанавливается в баке теплообменника).Следует отметить, что в таком отопительном оборудовании также используется система автоматизации, позволяющая изменять мощность котла, режимы работы, а также обеспечивать переключение между видами топлива.

Отопительная техника: аксессуары и расширения функциональности

Разнообразные комбинированные котлы отопления, газа, дров и электричества часто оснащаются специальными датчиками и другими системами, за счет которых значительно повышается производительность оборудования.Такие датчики позволяют оборудованию автоматически включать электронагревательные элементы, тем самым обеспечивая непрерывность нагрева.

Такая универсальность особенно эффективна в случаях, когда мощности оборудования в режиме сжигания дров или другого твердого топлива не хватает.

Любой отопительный котел на электричестве и дровах хорош еще и тем, что отлично справляется с маломощными режимами работы. Инструкция к такой технике предполагает, что даже при нерегулярной работе котла он сможет эффективно поддерживать постоянную минимальную температуру в помещении, исключая возможность замерзания жидкости в системе отопления.

Конструктивные особенности котлов

Любой котел отопления на дровах и электричестве имеет, как правило, достаточно простую, но в то же время продуманную конструкцию. Часто топку устанавливают внизу агрегата, куда загружается любое твердое топливо, будь то дрова, уголь или торф.

Тепло, выделяющееся при сгорании топлива, нагревает теплообменник с жидкостью, которая затем поступает в систему отопления.

Источник тепла: дрова — электричество в доме

Если переключить источник тепла на работу от электричества, то теплоноситель в системе будет нагреваться за счет ТЭНов.И даже при маломощной работе именно электричество позволяет поддерживать постоянную минимальную температуру теплоносителя в автоматическом режиме.

Установка и условия эксплуатации комбинированных котлов

В отличие от традиционных отопительных агрегатов, котлы, использующие комбинацию нескольких видов энергии, требуют особых условий монтажа и обслуживания. Особенно важно учитывать эти требования в процессе установки, если работа выполняется вручную.

Во-первых, следует указать на то, что для таких отопительных агрегатов в частном доме необходимо выделить отдельное помещение.Также необходимо предусмотреть бетонную подушку для агрегата, оборудовать дымоход и систему вентиляции. На нашем сайте вы можете посмотреть фото и видео установленных котлов в различных домах.

Консультации. Если вы не уверены в своих силах, доверьте выполнение всех монтажных работ квалифицированным специалистам. Настоящие мастера в кратчайшие сроки выполнят весь комплекс работ, обеспечив их высокое качество и соответствие требованиям и стандартам.К тому же у вас будет гарантия на выполненные работы.

Преимущества твердотопливных и электрических котлов

Если сравнивать комбинированное оборудование для отопления дачных домов с традиционными газовыми или простыми твердотопливными котлами, то их преимущества просто очевидны:

• Наличие топлива и невысокая цена. Благодаря возможности работы на твердом топливе можно обеспечить сжигание практически любых отходов деревообрабатывающей промышленности, стоимость которых составляет всего копейки;
• Универсальность. Благодаря наличию в конструкции ТЭНов, тепло от котла можно получать даже тогда, когда нет возможности использовать дрова;
• Рентабельность. Древесина и электричество — самые доступные виды топлива в наше время, а значит, вы можете значительно сэкономить на установке комбинированного котла и отопления дома. Экономия особенно актуальна в свете регулярного роста цен на газ;
• Экологическая чистота и отсутствие вредных выбросов от системы отопления;
• Наличие систем автоматизации и специальных программаторов. Такое оборудование дает возможность работы отопительного оборудования в автоматическом режиме в отсутствие хозяев в доме;

• Качественное отопление. Продукция деревообрабатывающей промышленности, например электричество, выделяет много тепла, поэтому теплоноситель будет нагреваться максимально быстро и эффективно. К тому же отсутствуют значительные потери энергии, так как комбинированное оборудование имеет продуманную конструкцию;
• Продолжительность безаварийной работы.

Заключение

Комбинированные системы отопления — отличный выбор для любого частного дома. Доступность топлива, надежность, универсальность и высокая производительность выгодно выделяют агрегаты из общего количества отопительных котлов, представленных на отечественном рынке.

При выборе метода автономного отопления перед хозяевами частного дома часто стоит непростой выбор. С одной стороны, следует выбирать модель на самое дешевое топливо, чтобы затраты на отопление были минимальными.С другой стороны, сложно получить полную уверенность в возможности бесперебойной подачи энергии, что особенно актуально для централизованных магистралей (газ, электричество).

Поэтому все более популярными становятся комбинированные варианты, например, дровяной и газовый котел. Только так можно гарантировать: отопительный сезон пройдет со стабильным теплоснабжением. Причем выбор такими модификациями не ограничивается. Пеллеты сочетаются с электричеством, уголь — с дровяными моделями, например, как в комбинированных котлах.Универсальные обогреватели позволяют легко обойти сезонное повышение тарифов, например снижение цен в ночное время и т. Д.

Комбинированные модификации, например, дровяной газовый обогреватель, часто устанавливаются вместо старых дровяных печей или их угольных аналогов. ведь дрова и уголь наиболее доступны во всех регионах нашей страны при относительно невысокой цене. Саму систему отопления часто не переделывают, она ограничивается заменой дровяного котла на комбинированную модель.

Разновидности комбинированных котлов

Разделяют универсальное отопительное оборудование в зависимости от вида используемого топлива.

Рис. 1 Внутренняя конструкция
Комбинированные котлы

Итак, различают следующие комбинированные варианты:

• Газ + Твердое топливо. Позволяет быстро заменить магистральный газ, когда он был отключен в результате, например, аварии на линии. Котел на дровах — одно из самых популярных решений ввиду хорошей доступности дров.
• Газ + Жидкое топливо. Такие варианты удобны при периодических перебоях в подаче газа, но требуют организации хранения запасов дизельного топлива.
• Газ + Электричество + Жидкое топливо. Комбинированный вариант экономии при отсутствии гарантии своевременных поставок газа и дизельного топлива.
• Газ + Твердое и жидкое топливо. Одна из самых универсальных моделей для отопления дачи. Отличный заменитель дровяных печей.
• Газ + Твердое и жидкое топливо + Электроэнергия.Эта модель делает владельца частного дома полностью независимым от тарифов и других факторов, не влияющих на изменение энергоносителя. Например, прибор дрова-газ-электричество.

Существуют универсальные котлы без подключения к газовой магистрали, например, на уголь и дрова, с возможностью подключения ТЭНов для питания от электричества. Комбинированные газовые и дровяные котлы отопления часто устанавливают в условиях перебоев в подаче газа.Дрова для отопления, в том числе специальные пеллеты (пеллеты), доставляют меньше неудобств при хранении, чем другие виды топлива. Да и запаха нет, как, например, от солярки (а газовый котел иногда дает легкий запах).

Другой вариант — комбинированный котел газ-дрова-электричество — позволяет стать полностью автономным при любых изменениях тарифов и в других ситуациях. Для прибора дрова-газ-электричество вам не нужно беспокоиться о запасах тех же дров, отключениях электроэнергии и т. Д.

Особенности газовых котлов для дома

Прежде всего, стоит отметить, что в большинстве случаев в качестве основного топлива берут газопровод, а на дровяное отопление переходят в случае отключения на период техобслуживания или аварий . Конечно, для полностью универсального подхода стоит установить комбинированный прибор дрова-газ-электричество, но не всех могут устроить затраты на электроэнергию.

В целом комбинированные котлы могут работать на различных видах твердого топлива, при этом конструкция практически не меняется.Итак, дрова, уголь, брикеты, пеллеты — все на одном уровне по распространенности, выбор зависит от цены разных пород в конкретном регионе. Именно поэтому популярны газовые котлы на дровах, твердотопливные легко заменяются аналогом.

Рис. 2

Во-вторых, важно учитывать, что твердотопливные отопительные котлы изготавливаются из стали и чугуна, что делает их устойчивыми к постоянным высоким температурам в течение отопительного сезона. Это особенно важно, если в качестве топлива используется уголь, который дает заметно более высокую температуру в топке.

Но это тоже добавляет хлопот. Большой вес оборудования в некоторых случаях требует усиления напольного покрытия в помещении в доме, отведенном под его установку. Чугунные котлы отопления на дровах требуют этого в обязательном порядке. Газоводяные модификации из легких сортов металла можно монтировать на обычном полу, на месте ранее занятой дровяной или угольной печи. Приборы дрова-газ-электричество обычно легкие.

Есть еще два типа комбинированных моделей: одноконтурные (работают только на обогрев системы отопления) и двухконтурные (второй контур нагревает воду для системы водоснабжения в доме).Так, газо-дровяной прибор можно использовать как котел даже в теплое время года. То же самое и с дровяным газовым электроприбором.

Стоит также отметить эту особенность. Помимо отвода дыма через дымоход, при сжигании твердого топлива присутствуют твердые продукты горения, которые оседают на поддоне и требуют периодической утилизации.

Наиболее интересными для отопительных котлов являются универсальные газо-древесные пеллеты, которые длительное время обладают способностью работать автономно, без вмешательства человека.Такой обогреватель, вместо дровяного или газового, способен работать на специальных пеллетах. Такой комбинированный вариант избавляет от необходимости запасаться дровами, ведь пеллеты обычно всегда в наличии. Как вариант, все же удобен комбинированный котел.

Наиболее выгодные стороны отопительных котлов на газовых дровах

Если отбросить требования по обустройству в доме отдельной комнаты, газовые котлы на комбинированных дровах будут обладать целым набором прекрасных качеств.

• Эксплуатация такого универсального нагревательного прибора не требует особых навыков. Даже такие варианты, как комбинированные котлы.
• Стоимость комбинированных моделей ненамного выше аналогов, которые могут работать только, например, с углем, пеллетами и газовым вариантом. Можно смонтировать вместо дровяной печи, они занимают даже меньше места, чем обычно.
• Габариты модели газово-водяного отопления, конечно, больше газовых моделей, но не превышают таковых с дровяной печью.Такие же габариты имеет и прибор дрова-газ-электричество.
• Высокий КПД — до 90%. Дровяной способ обогрева помещения — один из самых эффективных, главное использовать сухие, влажностью не более 20%, дрова.
• Низкий выброс вредных веществ в атмосферу.

По сравнению с отоплением электрическими или газовыми котлами, отопительные котлы на комбинированном газе и дровах могут дать полную независимость от коммунальных услуг. Дровяные печи всегда использовались как основа для теплого домашнего уюта, ведь этот вид топлива легче всего получить в любом месте.

Рис. 3

На что обратить внимание?

При выборе модели необходимо учитывать несколько правил, несоблюдение которых приведет к ошибке. В результате котел может не подходить для конкретного дома, например, может быть недостаточно мощным и в помещении будет холодно. Например, прибор, работающий на дровах и газе, зависит от давления в трубопроводе, и при его понижении он может выделять заметно меньше тепла.

В технических характеристиках помимо мощности обычно указывается площадь дома, на которую он рассчитан.Расчеты производятся профессионалами и довольно точны. Вы можете использовать различные таблицы, найденные в Интернете. Особое внимание стоит уделить мощности при выборе самых универсальных вариантов, например, прибора дрова-газ-электричество.

Стоит учесть возможное снижение давления газа в трубопроводе. Это может значительно снизить тепловую мощность. При отсутствии «запаса» придется также использовать дополнительные обогреватели, работающие от электричества. Нагревать с такими характеристиками нет смысла; вам придется модернизировать его и понести дополнительные расходы.

Следующим шагом будет определение назначения комбинированного котла для отопления. Его можно приобрести как в качестве основного источника тепла, так и для дополнительного нагрева проточной воды, т.е. сразу выбрать комбинированный вариант.

Такой котел выгоднее отдельного котла, потому что дрова или газ уже расходуются на отопление, а отдельный водонагреватель обычно питается от электричества. Дровяное отопление часто позволяет больше выиграть в скорости достижения желаемой температуры.

Есть ли особенности в работе?

При покупке комбинированного котла с дровяным и газовым отоплением необходимо учитывать несколько эксплуатационных моментов, без которых использование дров в качестве основного источника тепла может привести к тому, что универсальный метод окажется причиной значительные проблемы.

Итак, дровяной котел в процессе своей работы постепенно забивает дымоход сажей, которую необходимо периодически чистить. Без этого эффективность дымоудаления будет постепенно снижаться, вплоть до появления проблем с розжигом, задымлением в помещении и т. Д.

Рис. 4

Если отопление на газе или электричестве может работать непрерывно, то дровяной котел полностью перегорает максимум через 3-4 часа, после чего отопительная система неминуемо начинает остывать. Загрузка новой партии производится вручную, для чего требуется дом хозяина. Поэтому часто используются комбинированные модификации с древесным или пеллетным топливом, по возможности, в режиме газового отопления.

Пеллеты частично позволяют автоматизировать процесс отопления древесным топливом, но контролировать процесс все равно придется.Причем запас нужно создать заранее, иначе можно остаться без отопления в самый холодный период года.

Котельные системы и радиаторы могут быть лучшим выбором для отопления

Архитектурные детали того периода являются ценным ресурсом для профессионалов, занимающихся ремонтом исторических домов, но старинным механическим системам редко уделяется такое же внимание. Вместо этого оригинальное оборудование, которое часто можно использовать повторно, часто снимают оптом и заменяют стандартными печами с принудительной подачей воздуха, для чего требуются отвесные потолки и подвесные потолки для размещения воздуховодов.

Хотя этот подход, безусловно, работает, он может быть не лучшим решением в обстановке старинного дома. Вместо этого сочетание современных эффективных котлов с существующими радиаторами (и, при необходимости, с новыми подающими и обратными трубопроводами) может создать более исторически точный внешний вид, а также качество тепла, которое предпочитают многие домовладельцы.

Во многих случаях радиаторы являются наиболее прочными частями исходной системы, и, по словам Дэна Холохана, владельца компании Heatinghelp, их часто можно утилизировать.com, всеобъемлющий веб-сайт, посвященный всему, что связано с механикой, и частый автор многих публикаций по сантехнической промышленности.

«Почти всегда радиаторы в порядке», — говорит он. «Котлы обычно необходимо заменять, потому что они либо протекают, либо просто совершенно неэффективны по сегодняшним меркам».

Замена котла — это не просто замена старого на новый, отмечает Холохан.Он говорит, что профессионалы в области механики должны знать, что эти сценарии модернизации могут представлять угрозу безопасности: дымовые газы от новых высокоэффективных моделей могут конденсироваться в старых дымоходах, а образующаяся в результате очень кислая вода может разъедать строительный раствор. По его словам, это может привести к внутреннему обрушению дымохода, в результате чего угарный газ снова попадет в дом. Он предлагает либо установить облицовку дымохода из нержавеющей стали при замене котла, либо выбрать котел, для которого не требуется выхлоп через дымоход.

Трубопроводы подачи и возврата, также могут нуждаться в замене, говорит Холохан. В паровых системах «мокрые» возвратные трубопроводы — возвратные трубопроводы, проходящие ниже водопровода котла — часто подвергаются коррозии на протяжении многих лет, поскольку пар CO2 делает воду, проходящую по этим трубопроводам, кислой. По его словам, труба подвергается дополнительным рискам коррозии, когда она закапывается в бетон, потому что кислотная летучая зола, используемая для изготовления бетона, может разъесть трубу снаружи. Холохан говорит, что изоляция как «мокрых», так и «сухих» трубопроводов с использованием либо основного стекловолоконного ватина, либо предварительно отформованной пенопластовой обвязки, независимо от того, является ли трубопровод новым или оригинальным, также может улучшить производительность системы и продлить срок службы компонентов.

«Вся идея состоит в том, чтобы не дать пару превратиться в жидкость до того, как он вернется в котел», — говорит он.

Радиаторы

также необходимо проверять на герметичность, особенно между отдельными секциями. По словам Холохана, в агрегатах, собранных до 1930 года или около того, для соединения соседних секций использовалась резьба, добавляя, что протекающие радиаторы с резьбой обычно не подлежат ремонту. Производители перешли на конструкцию нажимного ниппеля в 1930-х годах, и утечки в этих моделях можно устранить с помощью герметика, такого как J-B Weld.

Радиаторы, которые нельзя отремонтировать, возможно, не нужно заменять по отдельности, предполагает Холохан, потому что сегодняшним домам может не требоваться все тепло, для выработки которого были спроектированы оригинальные системы. В кратком уроке истории он говорит, что системы отопления, разработанные после эпидемии испанского гриппа 1919 года, были необходимы для поддержания тепла в домах даже при открытых окнах, поскольку циркуляция свежего воздуха рассматривалась как важная стратегия борьбы с болезнями.Сегодня, с закрытыми окнами и высокоэффективной изоляцией, комплексный план отопления может означать меньшее количество радиаторов.

Одним из преимуществ систем с принудительной подачей воздуха перед радиаторами является то, что воздуховоды с принудительной подачей воздуха могут использоваться в системах центрального кондиционирования. Одним из возможных решений, предлагаемых Парк, является объединение оригинальных радиаторов с системой кондиционирования воздуха, в которой используются специальные воздуховоды уменьшенного диаметра. Эти конструкции могут быть легче модернизированы в существующие дома, чем традиционные подходы, часто без необходимости в потолках и подвесных потолках, которые могут нарушить исторический дизайн.

Тем не менее, независимо от общего подхода, ремонтники должны понимать, что дома каждого периода индивидуальны и к ним нельзя подходить по-разному. Успешные разработчики осознают влияние выбора механической системы на готовый продукт и привлекут эксперта по механическим системам на ранних этапах процесса проектирования.

Отопление, вентиляция и охлаждение исторических зданий — проблемы и рекомендуемые подходы

КРАТКИЕ СВЕДЕНИЯ

Исторический котел в рабочем состоянии.Фото: файлы NPS.

Шарон К. Парк, AIA

Потребность в современных механических системах — одна из наиболее частых причин, по которой нужно проводить работы на исторических зданиях . Такая работа включает модернизацию старых механических систем, повышение энергоэффективности существующих зданий, установку новых систем отопления, вентиляции или кондиционирования воздуха (HVAC) или — особенно для музеев — установку системы климат-контроля с функциями увлажнения и осушения.Решения об установке новых систем отопления, вентиляции и кондиционирования воздуха или климат-контроля часто являются результатом заботы о здоровье и комфорте жителей, желанием сделать старые здания конкурентоспособными или необходимостью предоставить специализированные среды для работы компьютеров, хранения артефактов или демонстрации музейных коллекций. К сожалению, удобству обитателей и заботам об объектах внутри здания иногда уделяется больше внимания, чем самому зданию. Во многих случаях применение современных стандартов внутреннего климатического комфорта к историческим зданиям оказывается пагубным для исторических материалов и декоративной отделки.

В данном документе по консервации подчеркивается важность тщательного планирования для того, чтобы уравновесить цели консервации с потребностями внутреннего климата в здании. Он не предназначен в качестве технического руководства для расчета тоннажа или размеров трубопроводов или воздуховодов. Скорее, это краткое описание определяет некоторые проблемы, связанные с установкой механических систем в исторических зданиях, и рекомендует подходы к минимизации физических и визуальных повреждений, связанных с установкой и обслуживанием этих новых или модернизированных систем.

Исторические здания нелегко приспособить для размещения современных прецизионных механических систем. На раннем этапе необходимо обеспечить тщательное планирование, чтобы гарантировать правильность решений, принимаемых на этапах проектирования и установки новой системы. Поскольку новые механические и другие связанные системы, такие как электрические и системы пожаротушения, могут использовать до 10% площади здания и 30–40% от общего бюджета на восстановление, решения должны приниматься систематически и скоординированно.Установка несоответствующих механических систем может привести к одному или всем из следующего:

• большие участки исторических материалов удалены для установки или дома новые системы.
• исторических структурных систем ослаблены из-за веса, и выдерживание вибрации от крупного оборудования.
• Влага, попавшая в здание в результате новой системы, мигрирует в исторические материалы и вызывает повреждение, в том числе биоразложение, замораживание / оттаивание действие и окрашивание поверхности.
• внешняя облицовка или внутренняя отделка сняты для установки новых пароизоляция и утеплитель.
• исторической отделки, элементов и пространств изменены за счет подвесных потолков. коробчатые погоны или плохо расположенные решетки, регистры и оборудование.
Системы
• , которые слишком велики или слишком малы, устанавливаются раньше, чем там это четко запланированное использование или новый арендатор.

Подвесные потолки, закрывающие систему кондиционирования воздуха, закрывают также исторические окна, изменяя их пропорции и теряя исторический облик.Фото: файлы NPS.

Для исторической собственности очень важно понимать, какие помещения, особенности и отделка являются историческими в здании, что следует сохранить и каковы реальные потребности в отоплении, вентиляции и охлаждении для здания, его жителей и его содержимого. Системный подход, включающий планирование консервации, дизайн консервации и последующую программу мониторинга и обслуживания, может гарантировать, что новые системы будут успешно добавлены — или существующие системы будут соответствующим образом модернизированы — при сохранении исторической целостности здания.

Не существует определенной формулы для определения того, какой тип механической системы лучше всего подходит для конкретного здания. Каждое здание и его потребности необходимо оценивать отдельно. Некоторые здания будут настолько значительными, что необходимо приложить все усилия для защиты имеющихся исторических материалов и систем с минимальным вмешательством со стороны новых систем. В некоторых зданиях будут музейные коллекции, требующие особого климат-контроля. В таких случаях необходимо учитывать потребности куратора, но не в ущерб историческому ресурсу здания.Остальные здания будут отремонтированы для коммерческого использования. Для них может быть приемлемо множество систем, при условии сохранения значительных пространств, функций и отделки.

Большинство механических систем требуют модернизации или замены в течение 15-30 лет из-за износа или доступности улучшенных технологий. Следовательно, исторические здания не следует сильно изменять или приносить в жертву каким-либо иным образом ради достижения краткосрочных системных целей.

История механических систем в зданиях включает в себя изучение изобретений и изобретательности, когда владельцы зданий, архитекторы и инженеры разрабатывали способы улучшения внутреннего климата в своих зданиях.Ниже приведены основные моменты эволюции систем отопления, вентиляции и охлаждения в исторических зданиях.

восемнадцатый век

Первые системы отопления и вентиляции в Америке полагались на здравый смысл в управлении окружающей средой. Строители специально разместили дома, чтобы запечатлеть зимнее солнце и преобладающий летний ветерок; они выбрали материалы, которые могут помочь защитить жителей от непогоды, и приняли меры предосторожности против атмосферных осадков и повреждения системы дренажа.Расположение и размеры окон, дверей, подъездов и сам план этажа часто менялись, чтобы обеспечить максимальную вентиляцию. Отопление осуществлялось в основном с помощью каминов или печей и, следовательно, являлось источником поставки. В 1744 году Бенджамин Франклин сконструировал свою «Пенсильванскую печь» с забором свежего воздуха, чтобы максимизировать тепло, излучаемое в комнату, и свести к минимуму раздражающий дым.

В зданиях XIX века использовались подъезды, купола и навесы, чтобы летом было удобнее.Фото: файлы NPS.

Теплоизоляция была рудиментарной — часто плетень и мазня, кирпич и дерево. Уровень комфорта для пассажиров был низким, но относительно небольшая разница между внутренней и внешней температурой и относительной влажностью позволяла строительным материалам расширяться и сжиматься в зависимости от времени года.

Региональные стили и архитектурные особенности отражают региональный климат. В теплом, сухом и солнечном климате толстые глинобитные стены укрывали от солнца и сохраняли прохладу внутри.Веранды, дворы, веранды и высокие потолки также уменьшали воздействие солнца. Жаркий и влажный климат требовал высоких жилых этажей, решеток и ставен, балконов и внутренних дворов для циркуляции воздуха.

Девятнадцатый век

Промышленная революция впервые предоставила технологические средства контроля окружающей среды. Двойное развитие энергии пара из угля и промышленного массового производства сделало возможными первые системы центрального отопления с распределением нагретого воздуха или пара с использованием металлических каналов или труб.Были усовершенствованы первые котлы из кованого железа, и к концу века паровые радиаторные системы и системы водяных радиаторов низкого давления стали широко использоваться как в офисах, так и в жилых домах. Некоторые крупные институциональные здания нагревали воздух в печах и распределяли его по всему зданию в кирпичных дымоходах с сетью металлических труб, доставляющих нагретый воздух в отдельные комнаты. В жилых домах того периода часто использовались гравитационные системы горячего воздуха с использованием декоративных решеток для пола и потолка.

Вентиляция стала более научной, и введение свежего воздуха в здания стало важным компонентом отопления и охлаждения.Улучшенная принудительная вентиляция стала возможной в середине века с появлением механических вентиляторов. Архитектурные элементы, такие как веранды, навесы, оконные и дверные фрамуги, большие ажурные железные стропильные фермы, мониторы на крыше, купола, световые люки и оконные проемы помогали рассеивать тепло и обеспечивать здоровую вентиляцию.

Полостная конструкция стены, популярная в каменных конструкциях, улучшает изоляционные качества здания, а также обеспечивает естественную полость для отвода влаги, образующейся внутри здания.В некоторых зданиях крошка из золы и сломанная кладка между металлическими балками и сводчатыми перекрытиями перекрытий обеспечивали теплоизоляцию, а также огнезащиту. Минеральная вата и пробка были новыми источниками легкой изоляции и предшественниками современных утеплителей из войлока и одеял.

Однако современных технологий было недостаточно для производства «плотных» зданий. Разница между внутренней и внешней температурами по-прежнему была умеренной. Частично это было связано с ограничениями ранней изоляции, почти исключительным использованием окон с одинарным остеклением и отсутствием герметичной конструкции.Наличие вентиляторов и опора на архитектурные особенности, такие как открывающиеся окна, купола и фрамуги, обеспечивали достаточное движение воздуха для хорошей вентиляции зданий. Строительные материалы могут вести себя довольно традиционным образом, расширяясь и сужаясь в зависимости от времени года.

Решетка возвратного воздуха успешно экранирована за аркой. Фото: файлы NPS.

Двадцатый век

Двадцатый век стал свидетелем интенсивного развития новых технологий и идеи полной интеграции механических систем.Нефтяные и газовые печи, разработанные в девятнадцатом веке, были усовершенствованы и сделаны более эффективными, а электричество стало критическим источником энергии для строительных систем во второй половине века. Системы принудительного воздушного отопления с воздуховодами и регистрами стали популярными для всех типов зданий и позволили архитекторам экспериментировать с архитектурными формами, свободными от механических препятствий.

В 1920-х годах в крупных театрах и аудиториях было введено центральное кондиционирование воздуха, а к середине века системы принудительной вентиляции, объединяющие отопление и кондиционирование в одном воздуховоде, установили новый стандарт комфорта и удобства.Комбинация и координация множества систем объединились в высотных зданиях после Второй мировой войны; В проект здания были интегрированы комплексные системы отопления и кондиционирования воздуха, электрические лифты, механические опоры, вентиляторы и комплексное электрическое освещение.

Улучшены изоляционные качества строительных материалов. Синтетические материалы, такие как изоляция из стекловолокна, были полностью разработаны к середине века. В строительных журналах рекламировались прототипы теплоизоляционных стеклопакетов и интегрированных систем штормовых окон.Конопатка для герметизации воздуха по периметру оконных и дверных проемов стала стандартной конструктивной деталью.

В последней четверти двадцатого века системы HVAC стали более энергоэффективными и более интегрированными. Использование пароизоляции для контроля миграции влаги, термоэффективных окон, уплотнений и прокладок, сжатой тонкостенной изоляции стало стандартной практикой. Новые интегрированные системы теперь сочетают контроль микроклимата в салоне с пожаротушением, освещением, фильтрацией воздуха, контролем температуры и влажности, а также обнаружением безопасности.Компьютеры регулируют производительность этих интегрированных систем в зависимости от времени суток, дня недели, загруженности и температуры окружающей среды.

Хотя технология механических систем двадцатого века оказала огромное влияние на создание комфортных исторических зданий, внедрение этих новых систем в старые здания не обходится без проблем. Попытка соответствовать и поддерживать современные стандарты контроля климата может на самом деле нанести ущерб историческим ресурсам.Современные системы часто проектируются чрезмерно, чтобы компенсировать присущую им неэффективность материалов и планировок некоторых исторических зданий. Меры по модернизации энергоснабжения, такие как установка изоляции наружных стен и пароизоляции или герметизация окон и вентиляционных отверстий, в конечном итоге влияют на производительность и могут сократить срок службы стареющих исторических материалов.

Для сложных механических систем институциональных зданий может потребоваться центральная диспетчерская. Фото: файлы NPS.

В целом, чем больше разница между внутренней и внешней температурой и влажностью, тем выше вероятность повреждения.Поскольку естественное давление пара перемещает влагу из теплого помещения в более холодное и сухое, на строительных материалах в более холодном месте или в них будет происходить конденсация. Например, слишком низкая влажность зимой может привести к сушке и растрескиванию исторических деревянных или окрашенных поверхностей. Слишком высокая влажность зимой приводит к тому, что влага собирается на холодных поверхностях, таких как окна, или перемещается в стены. В результате этот конденсат портит деревянные или металлические окна и вызывает гниение стен и деревянных элементов конструкции, увлажняя изоляцию и удерживая влагу на внешних поверхностях.Миграция влаги через стены может вызвать коррозию металлических анкеров, уголков, гвоздей или проволочной рейки, может образовывать пузыри и отслаивание наружной краски или может оставлять высолы и отложения соли на внешней кладке. В холодном климате повреждения от замерзания-оттаивания могут быть вызваны чрезмерной влажностью внешних стен.

Чтобы избежать подобных повреждений исторического здания, важно понимать, как компоненты здания работают вместе как система. В любой новой или модернизированной системе отопления, вентиляции и кондиционирования воздуха или климат-контроля необходимо учитывать методы контроля температуры и влажности в помещении и улучшения вентиляции.Хотя определенные меры по модернизации энергетики окажут положительное влияние на здание в целом, установка эффективных пароизоляционных материалов в исторических стенах является сложной задачей и часто приводит к разрушению важных исторических материалов.

Системы климат-контроля обычно классифицируются в зависимости от среды, используемой для кондиционирования температуры: воздух, вода или их комбинация. Сложность выбора, с которым сталкивается владелец или менеджер здания, означает, что систематический подход имеет решающее значение при определении наиболее подходящей системы для здания, его содержимого и людей, в которых оно находится.Независимо от того, какая система установлена, это приведет к изменению внутреннего климата. Это физическое изменение, в свою очередь, повлияет на работу строительных материалов. Новые регистры, решетки, шкафы или другие аксессуары, связанные с новой механической системой, также визуально изменят внутренний (а иногда и внешний) внешний вид здания. Независимо от типа или размера механической системы, владелец исторического здания до установки системы должен знать, как она будет выглядеть и какие проблемы можно ожидать в течение срока службы этой системы.Потенциальный ущерб зданию и затраты владельца на выбор неправильной механической системы очень велики.

Использование здания и его содержимого в значительной степени определяет лучший тип механической системы. Исторические строительные материалы и технологии строительства, а также размер и наличие второстепенных пространств в исторической структуре повлияют на выбор системы. Возможно, потребуется исследовать комбинацию систем. В каждом случае необходимо учитывать потребности пользователя, потребности здания и потребности коллекции или оборудования.Возможно, нет необходимости иметь комплексную систему климат-контроля, если чувствительные к климату объекты можно разместить в специальных помещениях или в витринах с климат-контролем. Возможно, нет необходимости иметь центральное кондиционирование воздуха в мягком климате, если системы естественной вентиляции могут быть улучшены за счет использования исправных окон, навесов, вытяжных вентиляторов и других «низкотехнологичных» средств. Современные стандарты контроля микроклимата, разработанные для нового строительства, могут оказаться недостижимыми или нежелательными для исторических зданий.В каждом случае следует выбирать самый низкий уровень вмешательства, необходимый для успешного выполнения работы.

Перед выбором системы рекомендуется выполнить следующие шаги планирования:

1. Определите использование здания . Предлагаемое использование здания (музейное, коммерческое, жилое, торговое) будет влиять на тип системы, которая должна быть установлена. Количество людей и функций, которые будут размещены в здании, определит уровень комфорта и обслуживания, которые должны быть предоставлены.Избегайте использования, которое требует серьезных изменений в значительных архитектурных пространствах. Какова интенсивность использования здания: периодическое или постоянное использование, особые мероприятия или сезонные мероприятия? Потребуются ли для использования здания новые важные услуги, такие как рестораны, прачечные, кухни, раздевалки или другие помещения, в которых выделяется влага, которая может усугубить контроль климата в историческом пространстве? В контексте сохранения исторического наследия использование, которое требует радикальной реконфигурации исторических пространств, не подходит для этого здания.

2. Соберите квалифицированную команду. В идеале эта группа должна состоять из архитектора по консервации, инженера-механика, инженера-электрика, инженера-строителя и консультантов по консервации, каждый из которых должен знать правила и местные требования. Если речь идет о специальном использовании (церковь, музей, художественная студия) или коллекции, необходимо также нанять специалиста, знакомого с механическими требованиями к этому типу здания или коллекции.

Члены команды должны быть знакомы с потребностями исторических зданий и уметь сбалансировать комплексные факторы: сохранение исторической архитектуры (эстетика и сохранение), требования, предъявляемые механическими системами (количественная оценка нагрузок на отопление и охлаждение), строительные нормы (здоровье и безопасность), требования арендатора (качество комфорта, простота эксплуатации), доступ (обслуживание и будущая замена) и общая стоимость для владельца.

3. Провести оценку состояния существующего здания и его систем . Какие существуют строительные материалы и механические системы? В каком они состоянии и можно ли использовать их повторно? Где расположены существующие чиллеры, котлы, кондиционеры или градирни? Посмотрите на состояние всех других служб, которые могут выиграть от интеграции в новую систему, таких как электрические системы и системы пожаротушения. Где можно повысить энергоэффективность, чтобы уменьшить размеры любого добавляемого нового оборудования, и какие из исторических особенностей, например.грамм. ставни, навесы, мансардные окна можно использовать повторно? Оцените проникновение воздуха через внешнюю оболочку; контролировать температуру и влажность в помещении с помощью гигротермографов не менее года. Определите недостатки здания, участка или оборудования или наличие асбеста, которые необходимо исправить до установки или модернизации механических систем.

4. Определите приоритетность архитектурно значимых пространств, отделки и функций, которые необходимо сохранить . Существенные архитектурные пространства, отделка и особенности должны быть идентифицированы и оценены с самого начала, чтобы гарантировать их сохранность.Сюда входят важные существующие механические системы или элементы, такие как декоративные решетки радиаторов горячей воды, сложные переключатели и немеханические архитектурные элементы, такие как купола, фрамуги или подъезды. Определите незначительные пространства, где может быть размещено механическое оборудование, и второстепенные пространства, где можно разместить оборудование и распределительные устройства, работающие как в горизонтальном, так и в вертикальном положении. Подходящие второстепенные пространства для жилищного оборудования могут включать чердаки, подвалы, пентхаусы, антресоли, подвесные потолки или полости в полу, вертикальные выступы, лестничные башни, туалеты или внешние подземные своды.

Гибкие воздуховоды, показанные здесь, могут быть использованы в тесных чердачных помещениях. Фото: файлы NPS.

5. Ознакомьтесь с местными строительными и противопожарными нормами . Владельцы или их представители должны встречаться заранее и часто с местными властями. Необходимо проверить юридические требования; например, можно ли повторно использовать существующие воздуховоды или модифицировать их с помощью заслонок? Требуется ли сокращение выбросов асбеста? Каковы действующие нормы и стандарты в области энергетики, пожарной безопасности и безопасности, и как они могут быть соблюдены при сохранении исторического характера здания? Как следует управлять противопожарными стенами и механическими системами между несколькими арендаторами? Требуется ли приток свежего воздуха к лестничным башням, что повлияет на внешний вид здания? Многие требования норм по охране здоровья, энергии и безопасности будут влиять на решения, принимаемые в отношении механического оборудования для управления микроклиматом.Важно знать, что они из себя представляют, до того, как начнется этап проектирования.

6. Оцените варианты для типа и размера систем . Следует разработать матрицу или технико-экономическое обоснование, чтобы сбалансировать преимущества и недостатки различных систем. Факторы, которые следует учитывать, включают нагрев и / или охлаждение, тип топлива, систему распределения, устройства управления, генерирующее оборудование и аксессуары, такие как фильтрация и увлажнение. Каковы первоначальные затраты на установку, прогнозируемые затраты на топливо, долгосрочное обслуживание и затраты на жизненный цикл этих компонентов и систем? Используются ли повторно и обновляются ли части существующей системы? Нельзя упускать из виду преимущества дополнительной вентиляции.Каковы компромиссы между одной большой центральной системой и несколькими меньшими системами? Что делать: принудительная система воздуховодов, двухтрубная система фанкойлов или комбинированная водовоздушная система? Какое место доступно для оборудования и системы распределения? Оцените уровни пожарной опасности различных видов топлива. Понимать преимущества и недостатки различных типов доступных механических систем. Затем оцените каждую из этих систем в свете целей сохранения, установленных на этапе проектирования.

Водяные системы: водяные радиаторы, фанкойлы или радиационные трубы

Водяные системы обычно называются гидравлическими и используют сеть труб для подачи воды к радиаторам горячей воды, излучающие трубы, установленные в полах, или шкафы с фанкойлами, которые могут обеспечивать как обогрев, так и охлаждение. Котлы производят горячую воду или пар; чиллеры производят охлажденную воду для использования с фанкойлами. Термостаты контролируют температуру по зонам для радиаторов и теплых полов.

Фанкойл в подвале подает контролируемый воздух в основное пространство наверху.Фото: любезно предоставлено Карен Суини, Дом и студия Фрэнка Ллойда Райта.

Фанкойлы имеют индивидуальное управление. Теплые полы обеспечивают тихое и равномерное тепло, но это не обычное дело.

Преимущества: Трубопроводные системы, как правило, легче установить в исторических зданиях, потому что трубы меньше, чем воздуховоды.

Недостатки: Однако существует риск скрытых протечек в стене или прорыва труб зимой в случае выхода котла из строя. Поддоны для сбора конденсата фанкойла могут переполниться, если они не обслуживаются должным образом.Фанкойлы могут быть шумными.

Гидравлические радиаторы

Радиаторы или радиаторы плинтуса соединяются петлей и обычно устанавливаются под окнами или вдоль стен по периметру. Новые котлы и циркуляционные насосы могут модернизировать старые системы. Большинство трубопроводов были чугунными, хотя можно использовать медные системы, если они расположены отдельно. Доступны современные чугунные плинтусы и медные ребристые трубы. Исторические радиаторы можно отремонтировать.

Фанкойлы

В системах фанкойлов используются распределительные шкафы в каждой комнате, обслуживаемые 2, 3 или 4 трубами диаметром примерно 11/2 дюйма каждая.Вентилятор обдувает змеевики, которые обслуживаются горячей или холодной водой. Каждым шкафом фанкойла можно управлять индивидуально. Четырехтрубные фанкойлы могут обеспечивать как обогрев, так и охлаждение круглый год. Большинство трубопроводов — стальные. Не шкафы могут быть скрыты в шкафах или могут быть построены нестандартные шкафы, такие как скамейки.

Центральные воздушные системы

Основная система отопления, вентиляции и кондиционирования воздуха (HVAC) — это воздушная, однозонная система с приводом от вентилятора, предназначенная для распределения низкого, среднего или высокого давления.Система состоит из приводов компрессора, чиллеров, конденсаторов и печи в зависимости от того, нагревается ли воздух, охлаждается или и то, и другое. Конденсаторы, как правило, с воздушным охлаждением, расположены снаружи. Воздуховоды изготавливаются из листового металла или гибкого пластика и могут быть изолированы. Свежий воздух может циркулировать. Регистры могут быть предназначены для потолков, полов и стен. Система контролируется термостатами; по одному на зону.

Преимущества: Канальные системы обеспечивают высокий уровень контроля внутренней температуры, влажности и фильтрации.Зонированные единицы могут быть относительно небольшими и хорошо скрытыми.

Недостатки: Ущерб от установки системы воздуховодов без достаточного пространства может быть серьезным для исторического здания. Системы нуждаются в постоянной балансировке и могут быть шумными.

Basic HVAC

Большинство жилых или небольших коммерческих систем будут состоять из основной печи с охлаждающим змеевиком, установленным в блоке, и компрессора или конденсатора хладагента, расположенного вне здания. Каналы отопления и охлаждения обычно используются совместно.Если к базовой системе HVAC добавить сложное увлажнение и осушение, в результате получится полноценная система климат-контроля. Это часто может удвоить размер оборудования.

Базовый тепловой насос / воздушная система

Тепловой насос представляет собой базовую систему HVAC, описанную выше, за исключением метода производства горячего и холодного воздуха. Система работает в основном холодильном цикле, в котором скрытая теплота извлекается из окружающего воздуха и используется для испарения паров хладагента под давлением.Функции переключателя конденсатора и испарителя при необходимости нагрева. Тепловые насосы, несколько менее эффективные в холодном климате, могут быть оснащены катушкой электрического сопротивления.

Комбинированные воздушно-водяные системы

Эти системы популярны для реставрационных работ, потому что они сочетают в себе простоту установки трубопроводной системы с производительностью и контролем системы воздуховодов. Небольшие приточно-вытяжные установки, в отличие от фанкойлов, могут располагаться по всему зданию с обслуживанием от центрального котла и чиллера.Во многих случаях вода поступает с центральной станции, обслуживающей комплекс зданий.

Эта система преодолевает недостатки центральной системы воздуховодов, в которой отсутствуют подходящие горизонтальные или вертикальные участки для воздуховодов. Оборудование, которое меньше по размеру, может работать тише и вызывать меньшую вибрацию. Если в здании используется только один кондиционер, можно разместить все оборудование в хранилище за пределами здания и направлять в здание только кондиционированный воздух.

Преимущества: гибкость при установке с использованием трубопроводов большей длины с более короткими участками воздуховодов; Воздухоочистители могут поместиться в небольших помещениях.

Недостатки: участки трубопроводов могут иметь необнаруженные утечки; кондиционеры могут быть шумными.

Другие компоненты системы

Нельзя упускать из виду несистемные компоненты, если они могут сделать здание более комфортным, не нанося ущерба историческому ресурсу или его коллекции.

Установка вентилятора (успешно скрытого здесь) для усиления вентиляции может быть успешной нетехнологичной заменой кондиционирования воздуха.Фото: любезно предоставлено, деревня Шелбурн.

Преимущества: компоненты могут обеспечивать приемлемый уровень комфорта без необходимости во всей системе.

Недостатки: Точечное отопление, охлаждение и колебания влажности могут повредить чувствительные коллекции или мебель. Если желательна интегрированная система, компоненты могут предоставить только временное решение.

Переносной кондиционер

Большинство индивидуальных кондиционеров устанавливаются в окнах или через внешние стены, что может нанести как визуальный, так и физический ущерб историческим зданиям.Доступны более новые портативные кондиционеры, которые устанавливаются в комнате и выходят прямо наружу через небольшую щель, образованную приподнятой оконной створкой.

Вентиляторы

Вентиляторы должны быть рассмотрены в большинстве свойств для улучшения вентиляции. Вентиляторы могут располагаться на чердаках, наверху лестницы или в отдельных комнатах. В умеренном климате вентиляторы могут устранить необходимость в установке систем центрального кондиционирования.

Осушители

В домах без центральной системы кондиционирования воздуха осушитель может решить проблемы во влажном климате.Сезонное использование осушителей может удалить влагу из сырых подвалов и уменьшить рост грибка.

Обогреватели

Переносные лучистые обогреватели, например, с водой и гликолем, могут временно обеспечивать тепло в зданиях, которые используются нечасто, или во время сбоев систем. Следует проявлять осторожность, чтобы не создать опасность возгорания из-за неправильно подключенных устройств.

При проектировании системы важно предвидеть, как она будет установлена, как минимизировать ущерб историческим материалам и насколько заметной будет новая механическая система в восстановленных или реконструированных помещениях.Потребности в пространстве для механического оборудования часто огромны; в некоторых случаях может быть полезно искать места за пределами здания, включая подземные хранилища, для размещения некоторого оборудования, но только если это не оказывает неблагоприятного воздействия на исторический ландшафт или прилегающие археологические ресурсы. Следует изучить различные способы уменьшения нагрузок на нагрев и охлаждение (и, следовательно, размера оборудования). Это может означать небольшое снижение уровня комфорта в интерьере, увеличение количества зон климат-контроля или повышение энергоэффективности здания.

На этапе проектирования новой системы предлагаются следующие мероприятия:

1. Установите особые критерии для новой или модернизированной механической системы . Новые системы должны устанавливаться с минимальным повреждением ресурса и должны быть визуально совместимы с архитектурой здания. Их следует устанавливать таким образом, чтобы их было легко обслуживать, поддерживать и обновлять в будущем. Если в зданиях есть коллекции, компьютерные залы, хранилища или особые условия, требующие наблюдения, должны быть установлены мониторы безопасности и резервного копирования.Новые системы должны работать в конструктивных пределах исторического здания. Они не должны создавать чрезмерной вибрации, чрезмерного шума, пыли или плесени, а также лишней влаги, которая могла бы повредить исторические строительные материалы. Если какое-либо оборудование будет размещено за пределами здания, это не должно повлиять на исторический облик здания или участка, а также на археологические ресурсы.

2. Определите приоритетность требований к новой системе климат-контроля .От использования здания будет зависеть уровень внутреннего комфорта и климат-контроля. Иногда внутри исторического здания можно безопасно создать различные температурные зоны. Такой зональный подход может быть подходящим для зданий со специализированными хранилищами коллекций, для зданий со смешанным использованием или для больших зданий с различным внешним воздействием, схемами размещения и графиками подачи контролируемого воздуха. Для специальных архивов, складских помещений или компьютерных залов может потребоваться совершенно иной климат-контроль, чем в остальной части здания.Определите уровни температуры и влажности для пассажиров и коллекций, а также требования к вентиляции между различными зонами. Определите, будет ли система работать 24 часа в сутки или только в рабочие или рабочие часы. Определите, какие элементы управления являются оптимальными (ручное, компьютерное, предустановленное автоматическое или другое). Размер и расположение оборудования для работы в этих различных ситуациях в конечном итоге также повлияет на дизайн всей системы.

Этот радиатор можно назвать важным элементом интерьера.При любых работах по модернизации механической системы она будет сохранена и сохранена, даже если она не функционирует. Фото: файлы NPS.

3. Свести к минимуму влияние нового HVAC на существующую архитектуру . Критерии проектирования новой системы должны основываться на типе архитектуры исторического ресурса. Следует учитывать, является ли система доставки видимой или скрытой. Утилитарные и промышленные пространства могут принять более заметную и функциональную систему.Более формальные, богато украшенные пространства, которые могут быть частью интерпретирующей программы, могут потребовать менее видимой или замаскированной системы. Система воздуховодов должна устанавливаться без вырывания или ограждения больших участков пола, стен или потолка. Следует установить систему влажных труб, чтобы скрытые протечки не повредили важные декоративные отделки. В каждом случае необходимо оценивать не только тип системы (воздух, вода, комбинация), но и ее распределение (воздуховод, труба) и внешний вид поставки (решетки, шкафы или регистры).Может потребоваться сочетание различных систем, чтобы сохранить историческое здание. Существующие чейзы следует использовать повторно, когда это возможно.

4. Баланс количественных требований и целей консервации . Идеальная система может быть недостижимой для каждого исторического ресурса из-за стоимости, ограниченного пространства, требований кода или других факторов, находящихся вне контроля владельца. Тем не менее, значительные исторические помещения, отделка и особенности могут быть сохранены почти в каждом случае, даже с учетом этих ограничений.Например, если некоторые области потолка необходимо немного опустить для размещения воздуховодов или трубопроводов, они должны быть во второстепенных областях, вдали от декоративных потолков или высоких окон. Если современные оконечные устройства фанкойлов должны быть видны в исторических местах, следует рассмотреть возможность индивидуального проектирования шкафов или использования меньших блоков в большем количестве мест, чтобы уменьшить их влияние. Если решетки и регистры должны быть расположены в значительных пространствах, они должны быть спроектированы так, чтобы работать в пределах геометрии или размещения декоративных элементов.Все новые элементы, такие как воздуховоды, регистры, участки трубопроводов и механическое оборудование, должны устанавливаться обратимо, чтобы их можно было удалить в будущем без дальнейшего повреждения здания.

После установки система потребует регулярного обслуживания и балансировки для обеспечения надлежащего уровня производительности. В некоторых случаях были разработаны чрезвычайно сложные компьютеризированные системы для контроля внутреннего климата, но они все еще нуждаются в мониторинге со стороны обученного персонала.

Спринклерная система ненавязчиво размещена за фальш-карнизом в конце коридора. Фото: файлы NPS.

Если для ресурса важны коллекционные экспонаты и архивное хранилище, система климат-контроля потребует постоянного контроля и настройки. Резервные системы также необходимы для предотвращения повреждений, когда основная система не работает. Владелец, менеджер или начальник службы технического обслуживания должны знать обо всех аспектах новой системы климат-контроля и иметь план действий до ее установки.

Следует проводить регулярные тренинги по эксплуатации, мониторингу и обслуживанию новой системы как для кураторов, так и для обслуживающего персонала. Если есть кураторские причины для поддержания постоянного уровня температуры или влажности, только лица, тщательно обученные работе систем отопления, вентиляции и кондиционирования воздуха, должны иметь возможность регулировать термостаты. Плохо информированные и случайные попытки отрегулировать уровень комфорта или сэкономить энергию в выходные и праздничные дни могут нанести большой ущерб.

DO:

• Использовать ставни, действующие окна, веранды, шторы, навесы, тенистые деревья и другие исторически соответствующие немеханические особенности исторических зданий для уменьшения нагрузки на отопление и охлаждение.Подумайте о добавлении тщательно продуманных штормовые окна в существующие исторические окна.
• По возможности сохранить или модернизировать существующие механические системы: например, повторно использовать радиаторные системы с новыми котлами, модернизировать вентиляцию внутри в здании установите соответствующие термостаты или гигростаты.
• Повышение энергоэффективности существующих зданий путем установки теплоизоляции на чердаках и в подвалах. Добавьте теплоизоляцию и пароизоляцию снаружи стены только тогда, когда это можно сделать без дальнейшего повреждения ресурса.
• В основных помещениях сохранить декоративные элементы исторической системы. когда возможно. Сюда входят переключатели, решетки и радиаторы. Быть творческий подход к адаптации этих функций для работы в новых или обновленных система.
• Используйте пространство в существующих пазах, шкафах или шахтах для нового распределения системы.
• Проектирование систем климат-контроля, совместимых с архитектурой здания: скрытая система для формальных пространств, более открытые системы возможно в промышленных или второстепенных помещениях.В официальных сферах избегайте стандартных коммерческие регистры и использовать пользовательские регистры слотов или другие менее навязчивые решетки.
• Размер системы должен соответствовать физическим ограничениям здания. Используйте многозональные блоки меньшего размера в сочетании с существующими вертикальными валами, например, многоуровневые туалеты, или подумайте о размещении оборудования в подземных хранилищах, если возможно.
• Обеспечьте соответствующую вентиляцию механических помещений, а также все здание.Выборочно устанавливайте решетки воздухозаборника в менее заметных местах. подвал, чердак или задние помещения.
• Поддерживать соответствующий уровень температуры и влажности в соответствии с требованиями без ускорения порчи исторических строительных материалов. Установите регулярные графики мониторинга.
• Разработайте систему для обслуживания и замены систем в будущем.
• Для особо важных зданий установить мониторы безопасности и резервное копирование. такие функции, как двойные сковороды, датчики влажности, лотки с подкладкой и аккумулятор пакеты для предотвращения или обнаружения утечек и других повреждений в результате сбоев системы.
• Иметь программу регулярного технического обслуживания для продления срока службы оборудования и обеспечить надлежащую производительность.
• Обучать персонал контролировать работу оборудования и действовать со знанием дела при авариях или поломках.
• Имейте план действий на случай чрезвычайной ситуации как для здания, так и для всех кураторских коллекций. в случае серьезных неисправностей или поломок.

НЕЛЬЗЯ:

• Не устанавливайте новую систему, если она вам не нужна.
• Не переключайтесь на новый тип системы (например, нагнетание воздуха), если для новой системы недостаточно места или подходящего места для ее установки.
• Не переоценивайте новую систему. Не добавляйте кондиционер или климат-контроль, если они не являются абсолютно необходимыми.
• Не обрезайте внешние стены исторического здания, чтобы добавить сквозные системы отопления и кондиционирования воздуха. Они визуально уродуют, они разрушают историческую ткань, а сток конденсата с таких элементов может еще больше повредить исторические материалы.
• Не повреждайте историческую отделку, не маскируйте исторические особенности и не изменяйте исторические помещения при установке новых систем.
• Не бросайте потолки или переборки через оконные проемы.
• Не снимайте поддающиеся ремонту исторические окна и не заменяйте их тепловыми окнами неправильной конструкции.
• Не закрывайте открывающиеся окна, если только они не являются частью музея, где контролируются загрязнители воздуха и пыль.
• Не размещайте конденсаторы, солнечные панели, дымоходы, вентиляционные отверстия или другое оборудование на видимых частях крыш или в значимых местах на участке.
• Не перегружайте конструкцию здания весом нового оборудования, особенно на чердаке.
• Не подвергайте исторические строительные материалы нагрузке из-за вибрации нового оборудования.
• Не позволяйте конденсату на окнах или внутри стен гнить или раскалывать прилегающие исторические строительные материалы.

Обслуживающий персонал должен научиться управлять, контролировать и обслуживать механическое оборудование. Они должны знать, где хранятся руководства по обслуживанию.Необходимо разработать графики регулярного технического обслуживания для замены и очистки фильтров, вентиляционных отверстий и поддонов для сбора конденсата для борьбы с грибком, плесенью и другими опасными для здоровья организмами. Такие наросты могут навредить как жителям, так и технике. (В трубопроводных системах, например, формы в поддонах для конденсата могут блокировать дренажные линии и вызывать утечку перелива на готовые поверхности). Обслуживающий персонал также должен иметь возможность контролировать соответствующие датчики, шкалы и термографы. Персонал должен быть обучен вмешиваться в аварийные ситуации, знать, где находятся главные органы управления и к кому обращаться в аварийной ситуации.По мере найма нового персонала им также потребуется обучение обслуживанию.

В дополнение к регулярному циклическому техническому обслуживанию время от времени следует проводить тщательные проверки для оценки непрерывной работы системы климат-контроля. По мере старения системы части могут выйти из строя, и могут появиться признаки неисправности. В плохо проветриваемых помещениях может пахнуть плесенью. На поверхностях стен могут быть пятна, мокрые пятна, пузыри или другие признаки повреждения от влаги. Регулярные тесты на качество воздуха, влажность и температуру должны показать, правильно ли работает система.Если в результате новой системы появилось повреждение, ее следует немедленно отремонтировать, а затем внимательно следить, чтобы обеспечить полный ремонт.

Оборудование должно быть доступно для обслуживания и должно быть видимым для облегчения осмотра. Более того, поскольку механические системы служат всего 15-30 лет, сама система должна быть «обратимой». То есть система должна быть установлена ​​таким образом, чтобы последующий демонтаж не повредил постройку. Помимо обслуживания, необходимо регулярно проверять, настраивать и обслуживать резервные мониторы, сигнализирующие о неисправности оборудования.Контрольные списки должны быть разработаны, чтобы гарантировать, что все аспекты текущего обслуживания выполнены и данные переданы управляющему зданием.

Успешная интеграция новых систем в исторические здания может оказаться сложной задачей. Удовлетворение современных требований HVAC к комфорту человека или установка контролируемого климата для музейных коллекций или для работы сложного компьютерного оборудования может привести как к визуальному, так и к физическому повреждению исторических ресурсов. Владельцы исторических зданий должны осознавать, что конечный результат потребует уравновешивания множества потребностей; не существует идеальной системы отопления, вентиляции и кондиционирования воздуха.При проведении изменений в исторических зданиях лучше всего получить совет и помощь квалифицированных специалистов, которые могут:

• оценка состояния исторического здания,
• оценить важные элементы, которые следует сохранить или использовать повторно,
• расставить приоритеты по сохранению,
• понять влияние новых климатических условий в помещении на исторические материалы
• объединить консервацию с механическими и нормативными требованиями,
• максимально использовать преимущества различных новых или модернизированных механических систем,
• понимает визуальное и физическое воздействие различных установок,
• определяет требования к обслуживанию и мониторингу новых или модернизированных систем, а
• план будущего удаления или замены системы.

Слишком часто предполагаемые климатические потребности жильцов или коллекций могут отрицательно сказаться на долгосрочной сохранности здания. При тщательном балансе между потребностями сохранения здания и потребностями жителей в температуре и влажности внутри, проект может стать успешным.

Благодарности

Автор с благодарностью отмечает неоценимую помощь Майклу К. Генри, P.E., AIA, в разработке и техническом редактировании этого краткого обзора.Технический обзор был также предоставлен Ernest A. Conrad, P.E. Также выражается благодарность сотрудникам Программы культурных ресурсов Службы национальных парков, включая Тома Кеохана и Кэтрин Колби, регион Роки-Маунтин; Майкл Кроу, Западный регион; Марк Чавес, регион Среднего Запада; Рэндалл Дж. Биаллас, AIA, руководитель отдела исторической архитектуры парков, и Джордж А. Торсен, исторический архитектор, Сервисный центр Денвера. Особая благодарность также выражается Майклу Дж. Ауэру из службы технической сохранности за его редакторскую помощь в подготовке этой статьи и Тиму Бюнеру за его помощь с иллюстрациями.

Настоящая публикация подготовлена ​​в соответствии с Законом о сохранении национальных исторических памятников 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической сохранности (TPS), Служба национальных парков, готовит для широкой общественности стандарты, руководства и другие образовательные материалы по ответственным методам сохранения исторических памятников.

Октябрь 1991

Банхам, Рейнер. Архитектура хорошо закаленной среды. Лондон: Архитектурная пресса, 1969.

Бернс, Джон А., AIA. Особенности энергосбережения, присущие старым домам . Вашингтон: Министерство жилищного строительства и городского развития США и Министерство внутренних дел США, 1982 г.

Коуэн, Генри Дж. Наука и строительство: структурное и экологическое проектирование в девятнадцатом и двадцатом веках. Нью-Йорк: Джон Вили и сыновья, 1978.

Фергюсон, Юджин С. «Исторический очерк центрального отопления: 1800-1860» в Building Early America (Чарльз Петерсон, редактор) Филадельфия: Chilton Book Co., 1976.

Fitch, Джеймс Марстон. Здание в Америке: факторы окружающей среды, которые его формируют. Бостон: Houghton-Mifflin Co., 1972 г.

Гедион, Зигфрид. Механизация берет верх — вклад в анонимную историю. Нью-Йорк: Издательство Оксфордского университета, 1948.

Мерритт, Фредерик С. Строительная инженерия и системное проектирование . Нью-Йорк: Van Nostrand Reinhold Co, 1979.

.

Смит, Бэрд М. Записки по сохранению 3: Сохранение энергии в исторических зданиях. Вашингтон, округ Колумбия: Министерство внутренних дел США, 1978 год.

Турберг, Эдвард. История американских строительных технологий . Дарем: Технический институт Дарема, 1981.

Где разместить радиатор | Установка радиатора

Размещено: 18 ноября 2020 г., среда

Поделиться: Facebook, Twitter

Независимо от того, ремонтируете ли вы гостиную или устанавливаете радиатор в другом месте дома, есть несколько правил, о которых вы должны знать, где его разместить.

Здесь присутствует традиционное мышление — под окном всегда было первым выбором, — но место, где вы устанавливаете радиатор, — это все о максимальной эффективности. В современном доме нужно учитывать множество факторов, так где же разместить радиатор?

Trads здесь, чтобы объяснить, что можно и чего нельзя, а также как изменилось размещение ваших радиаторов…

Почему имеет значение расположение радиатора?

Необходимо помнить, что расположение радиатора влияет на его эффективность.

Лучшее место для радиатора — самая холодная часть помещения. Раньше это было под окнами. Однако в более современных домах с двойным остеклением может не быть холодной зоны, поэтому вы можете поставить радиаторы там, где они не повлияют на использование стен. Общее правило — иметь один радиатор на каждые 4 м в комнате.

Стоит ли устанавливать радиатор под окном?

Если вы живете в старом доме или помните дом, в котором выросли, радиатор может быть расположен под окном.В прошлом окна были плохо изолированы и имели одинарное остекление, поэтому установка радиатора под окном помогала противодействовать проникновению холодного воздуха внутрь.

В современных домах радиаторы часто по-прежнему ставят под окнами, так как это место, где вы не можете разместить свою мебель — в большинстве случаев. Если в вашем доме окна с одинарным остеклением, это может быть лучшим местом для размещения радиатора, поскольку изоляция окон улучшилась.

Это происходит потому, что тепло, исходящее от радиатора, смешивается с холодным воздухом, поступающим через окно.Холодный воздух обеспечивает лучшую теплопроводность — выталкивание горячего воздуха из радиатора в комнату, сохраняя в помещении теплее, чем если бы радиатор был установлен в другом месте.

Помните свои трубы

В старых домах трубы для радиаторов находились или будут находиться под окнами. Как мы уже говорили, это потому, что здесь нужно было разместить радиаторы.

Однако, несмотря на то, что изоляция улучшилась, многие домовладельцы считают, что перемещать этот трубопровод слишком сложно или дорого, поэтому они оставляют радиатор на одном и том же месте.Вы не должны чувствовать себя вынужденным оставлять радиатор на прежнем месте. Новые дома дают вам гораздо больше гибкости при выборе наилучшего места для установки радиатора. Изменение положения могло освободить ценное пространство на стенах и полу.

Где мне разместить радиатор?

Улучшение теплоизоляции домов позволило людям размещать радиаторы в различных местах, а также покупать альтернативные радиаторы, например, вертикальные модели. Многие по-прежнему предпочитают устанавливать радиатор под окном из-за наличия свободного места.

Однако сейчас доступен огромный выбор различных типов радиаторов, которые могут помочь вам использовать доступное пространство во многих комнатах. Если вам не хватает горизонтального пространства — например, на кухне или в ванной — выберите вертикальный радиатор, который максимально увеличивает доступное пространство от пола до стены с меньшей площадью.

Компания Trads предлагает широкий ассортимент вертикальных радиаторов, изготовленных из стали, которые обеспечивают отличную теплоотдачу. Вы также найдете более низкие радиаторы, которые могут начинаться с высоты 330 мм.Независимо от того, что вы ищете, радиатор найдется по размеру в соответствии с вашими потребностями.

Чего следует избегать при размещении радиатора?

Хотя расположение радиаторов — это одно, но есть меры, которые можно предпринять, чтобы повысить эффективность. Мы изложили некоторые моменты ниже, но понимаем, что некоторых из них невозможно избежать.

Помещение мебели вперед

Мы понимаем, что во многих комнатах мало места, но ставить диван перед радиатором — это не то, что вам следует делать.Это потому, что он будет поглощать много тепла от радиатора и препятствовать правильной циркуляции тепла по комнате. Все это означает, что радиатор будет менее эффективным, и вам нужно будет включить отопление до комфортной температуры, что расточительно и дорого.

Шторы в полный рост

Подобно размещению мебели перед батареей отопления, занавески во всю длину также могут препятствовать циркуляции тепла по комнате, блокируя ее. Легкий способ узнать это — открыть шторы и почувствовать тепло в том месте, где находится радиатор.Это может быть еще хуже, если вы купите более тяжелые шторы или прикрепите за ними подкладку, чтобы улучшить изоляцию и предотвратить выход тепла через окно.

Наружные стены

В особо холодных регионах размещение радиатора на внешней стене может снизить его эффективность, так как ему приходится усерднее работать, чтобы противостоять холоду снаружи. Чтобы избежать этого, можно улучшить тепловую мощность, если вместо этого установить радиатор на внутренней стене. Это связано с тем, что изоляция внутренних стен может получить дополнительную эффективность.

Рядом с дверью

В небольших помещениях радиатор может быть расположен за дверью — возможно, из-за небольшого выбора. Поскольку радиаторы перемещают тепло по комнате за счет конвекции, радиатор за дверью или рядом с ней не должен быть проблемой, как окна. Однако все это зависит от температуры помещения, к которому примыкает дверь. Большинство из них ведет в коридор, который обычно холодный, а это означает, что тепло будет идти прямо в более холодное место.

Не пора ли обновить радиаторы? Здесь, в Trads, у нас есть отличный ассортимент красивых чугунных и стальных радиаторов для обновления вашего дома!

Интернет-магазин

Не стесняйтесь обращаться по телефону , свяжитесь с нами , если вам нужна помощь в выборе радиатора

<Вернуться в блог

Котлы и системы отопления — Ремонт вашего дома

Для замены котла или внесения изменений в систему отопления требуется согласие СНиП.Однако на практике это обычно осуществляется специализированными подрядчиками, которые могут самостоятельно сертифицировать свою работу и предоставлять сертификат о завершении, когда работа будет выполнена.

По закону, установка газовых приборов, вырабатывающих тепло (например, котлов или костров), должна выполняться только зарегистрированным инженером по газовой безопасности, который будет нести ответственность за уведомление службы управления зданием. Таким образом, вам не нужно будет подавать заявку на строительные нормы и правила, если ваш подрядчик не зарегистрирован в схеме самосертификации.Важно помнить, что, если инженер-теплотехник не отправит уведомление, к собственнику недвижимости (например, арендодателю) могут быть применены меры принудительного характера.

Доступны котлы

, которые работают на самых разных видах топлива и в районах, где нет магистрального газа — популярные альтернативы включают нефть, бутилированный сжиженный нефтяной газ / калорийный газ и твердое топливо (уголь, кокс, дрова). Электрические накопительные нагреватели также довольно распространены. Они снимают более дешевую внепиковую электроэнергию в ночное время, хранят ее в специальных кирпичах и отдают тепло на следующий день.Им нужны отдельные электрические цепи с выключенными предохранителями на выходах к нагревателям. Несмотря на дешевизну в установке, они предлагают относительно небольшой контроль и являются одной из самых дорогих в эксплуатации систем.

Сменные котлы

За последние годы эффективность котлов значительно улучшилась. Все новые бытовые котлы теперь относятся к «конденсационному» типу, предназначенному для утилизации отработанного тепла горячих дымовых газов. Большинство новых котлов имеют рейтинг «А», что означает, что они достигают КПД около 90%.Вы можете увидеть, насколько эффективен ваш существующий котел, на сайте www.sedbuk.com.

В зависимости от того, как они обслуживаются, котлы могут прослужить не более 15-20 лет, поэтому обновление может быть запоздалым. Установка более эффективного нового бойлера может значительно повысить рейтинг энергопотребления вашего дома.

Когда дело доходит до выбора правильного типа для вашего дома, возможно, стоит подумать об установке нового комбинированного котла. Они очень популярны, поскольку не требуют отдельных резервуаров для воды на чердаке и обеспечивают как отопление помещения, так и горячую воду.Хотя они крупнее и дороже обычных котлов, они дешевле и проще в установке. Их ограничения традиционно заключались в свойствах с двумя или более ванными комнатами, поскольку горячей воды было достаточно только для обслуживания одной розетки за раз.

Современные настенные котлы имеют небольшие круглые «сбалансированные» дымоходы, которые обычно проходят через внешнюю стену. Они намного безопаснее, чем старые котлы, поскольку они «герметичны», втягивая воздух для горения извне (через внешнее кольцо дымохода) и удаляя выхлопные газы через тот же дымоход (внутреннее кольцо).Поэтому в помещении, в котором они расположены, не требуются дополнительные вентиляционные отверстия (что необходимо для открытого огня). Хотя обычно котел монтируется на основной стене, существует некоторая свобода выбора, где «подвесить» котел, поскольку дымоходы могут быть увеличены в длину, если они «снабжены вентилятором». Или можно установить вертикальные дымоходы, проходящие через скат крыши.

Правила, регулирующие расположение выводов LAS, довольно сложны, но, как правило, они должны располагаться на расстоянии не менее 300 мм от окон, дверей, карнизов, желобов, кирпичей и т. Д. (Дымоходы с вентилятором могут быть ближе) и не должны выходить в замкнутые пространства. как боковые проходы — по ним должен проходить свободный поток воздуха.

Предпочтительное расположение котлов — в гаражах, кухнях или подсобных помещениях. Обычно не рекомендуется размещать их в спальнях или ванных комнатах. Котлам также необходима труба аварийного перелива, направленная вниз до уровня земли вдоль внешней поверхности стены, чтобы в случае возникновения неисправности она могла безопасно сливать кипящую воду под высоким давлением.

Переоборудование систем отопления

Помимо замены бойлера, есть и другие улучшения, которые стоит сделать, чтобы повысить энергоэффективность и сократить счета, или просто сделать ваш дом уютнее:

Регулятор отопления

Цель любой системы отопления — обеспечить теплом там, где есть потребность, и избежать траты денег и энергии там, где ее нет.Система центрального отопления с современным программируемым управлением обойдется до 30% дешевле в эксплуатации, чем стандартная система.

Самый простой и дешевый способ установить разные температуры для каждой комнаты — это установить термостатические радиаторные клапаны (TRV) на радиаторы. Они определяют и доставляют необходимое количество тепла для каждой комнаты и являются стандартными для новых систем. Но ТРВ не следует устанавливать в той же комнате, что и любой существующий настенный термостат, и если ТРВ устанавливается на каждый радиатор, необходимо будет установить автоматический байпасный клапан на котле (если он уже не имеет внутреннего).Чтобы сэкономить электроэнергию и снизить счета, можно полностью отключить TRV, когда комнаты не используются, а комнатные термостаты можно установить примерно на 19 градусов.

У вас должна быть возможность управлять отоплением и водой по отдельности, и большинство производителей бойлеров теперь имеют встроенные часы и программаторы, а также термостат, который отключается, когда вода достигает определенной температуры. Простой программатор, который может настроить включение отопления утром и вечером, необходим для экономии энергии, особенно там, где в течение дня в доме никого нет.Более сложные программируемые комнатные термостаты и средства управления зонированием позволяют устанавливать различные температуры в зависимости от уровня занятости в течение 24 часов.

Расширение центрального отопления

Расширение системы центрального отопления или установка новой должна быть в пределах возможностей компетентных домашних мастеров. Использование пластиковых труб значительно упростило резку, гибку и соединение труб. Но для установки газового котла вам все равно потребуется нанять дипломированного специалиста по теплотехнике Gas Safe.Для систем отопления, работающих на жидком топливе, эквивалентным органом является OFTEC (Oil Firing Technical Association). Кроме того, для расширения существующей системы может потребоваться дополнительный электронный «ведомый» насос для увеличения потока.

Замена существующих радиаторов — относительно несложная работа, особенно если заменяемые батареи точно соответствуют старым. Но перед установкой новых радиаторов вам необходимо рассчитать оптимальный размер каждого радиатора для обогрева отдельных комнат с точки зрения требуемой мощности, измеряемой в «британских тепловых единицах».Если вы нанимаете сантехника, неплохо было бы заранее снабдить его набором планов, показывающих, где именно вы хотите разместить радиаторы.

В деревянных полах трубопроводы можно прокладывать в пределах пола, стараясь свести к минимуму обрезку балок. Если полы бетонные, трубопроводы лучше всего прокладывать вдоль стен и заключать в коробку. Трубы должны иметь надежную опору с большим количеством зажимов, иначе они могут быть шумными и подверженными повреждению.

Системы центрального отопления нуждаются в периодическом обслуживании, включая промывку для уменьшения известкового налета, и в идеале должны проверяться ежегодно в соответствии с контрактом на обслуживание.Комбинированные системы под давлением требуют более частого стравливания воздуха время от времени для выпуска скопившегося воздуха.

Повышение температуры горячей воды

Традиционно горячая вода хранится в изолированном медном баллоне, обычно расположенном в сушильном шкафу. Как правило, они включают в себя электрический погружной нагреватель для повышения температуры горячей воды, когда это необходимо. Холодная вода из большого накопительного бака на чердаке наполняет баллон, так как горячая вода поступает из кранов. Если у вас дома есть такая система, можно внести некоторые полезные улучшения.Изолирование цилиндра дополнительной изоляционной рубашкой уменьшит потери тепла (и счета), а установка сложных «семидневных программаторов» управления должна гарантировать, что горячая вода генерируется только тогда, когда это необходимо. Или простая установка термостата накопителя горячей воды примерно на 55 ° C улучшит потребление энергии (это должна быть достаточная температура, если горячие краны и душ расположены достаточно близко к водонагревателю).

Однако за последние 15 лет традиционные цилиндры этого типа были в значительной степени вытеснены системами под давлением с питанием от сети, такими как комбинированные котлы, которые нагревают горячую воду напрямую по мере необходимости, или более крупные невентилируемые водонагреватели.Так что, возможно, стоит заменить старый цилиндр на более эффективную современную альтернативу. Цилиндры с горячей водой под давлением (такие как «Megaflow») устраняют необходимость в резервуарах на чердаке, и вместо этого любое расширение компенсируется расширительным баком. В типичной невентилируемой системе поступающая холодная водопроводная вода нагревается либо непосредственно в цилиндре («сосуд высокого давления») с помощью электрического нагревателя, либо косвенно от вашего котла центрального отопления. Когда вы открываете кран, горячая вода, хранящаяся в сосуде, вытесняется поступающей холодной водой, поэтому вы получаете горячую воду под давлением в сети.Обратной стороной систем, полагающихся на давление в сети, является то, что выходное давление может быть настолько хорошим, насколько хорошее качество подачи, поступающего в объект.

Полы с подогревом (UFH)

Самый эффективный способ подачи тепла в комнату — от пола вверх. Таким образом, полы с подогревом имеют то преимущество, что они требуют гораздо более низких температур, чем радиаторные системы, для достижения той же степени теплового комфорта. Это означает, что ваш существующий котел может работать более эффективно, экономя деньги и энергию.Утверждается, что UFH обеспечивает на 15-30% большую эффективность по сравнению с обычным центральным отоплением, плюс есть дополнительное преимущество в виде освобождения места на стене без громоздких радиаторов.

В основном типе УВГ используется теплая вода, перекачиваемая по пластиковым трубам, проложенным в стяжках полов над специальными изоляционными плитами. Это делает его менее подходящим для переоборудования из-за огромного количества разрушенных полов при выемке грунта и т. Д. (Хотя он часто устанавливается только на кухнях и может быть объединен с существующим радиатором / ами).«Согревающие маты» под полом могут быть более простой альтернативой модернизации существующих полов. Такие «сухие» системы представляют собой очень тонкие гибкие тканевые маты с электрическими нагревательными элементами, которые можно укладывать непосредственно под напольное покрытие. Они идеально подходят для фонового обогрева и охлаждения холодных каменных или плиточных полов. Хотя их легче модернизировать, они более дороги в эксплуатации и лучше всего подходят для небольших помещений, таких как гардеробные и ванные комнаты. Обратной стороной систем UFH является относительно медленное время отклика, что может быть не идеальным для людей, которые занимают дом всего несколько часов в день, хотя интеллектуальные средства управления могут быть запрограммированы так, чтобы предвидеть, когда в отдельных комнатах требуется тепло.
