Подключение точечных светильников – что такое точечный светильник, виды, схемы подключения на 220 и 12 В, специфика монтажа

Применение точечных источников света в домовом пространстве оправдано не только с точки зрения создания лучших условий освещения, но также для выделения каких-то конкретных особенностей или отдельных областей интерьера. Поэтому разберем, по каким схемам возможно подключение точечных светильников, что собой представляют данные приборы освещения, каково их устройство, плюсы и минусы, какие виды бывают и в чем их особенности, по каким схемам лучше подключать, а также в чем состоит специфика их монтажа.

Точечный светильник – что это такое, конструкция, особенности

Источник искусственного освещения называется точечным или спот-светильником, когда его подключение и установка предполагает эксплуатацию в определенной общей схеме в совокупности с аналогичными приборами в рамках одной рабочей площади. Например, в одной и то же комнате может быть установлена классическая люстра. Однако создаваемый ею поток света будет распределяться так, что одни области будут освещены хорошо, другие – оставаться в тени.

При этом чем дальше от лампочки, тем сильнее будет падать интенсивность освещения. Точечные источники, в противовес такой схеме, создают более равномерно направленное распределение светового потока – за счет того, что находятся в разных частях потолка, и световые потоки их перекрываются и взаимно дополняют друг друга. Кроме того, от обычных светильников они отличаются конструкцией, в которую, как правило, входят следующие основные элементы:

• Корпус, в котором размещены основные рабочие элементы.
• Крепление – конструкция зависит от места и способа установки. Это может быть встраиваемая, накладная или поворотная система.

• Источник света – современные модели спотов могут оснащаться лампочками накала, галогеновыми, люминесцентными и светодиодными лампами.
• Оптический элемент – для лучшей фокусировки или рассеивания светового потока.
• Элементы внешней декорации.
• Проводка.

Большая часть доступных сегодня на рынке точечных светильников предназначена для установки на потолочное или настенное покрытие, а также для декорирования мебели и элементов интерьера. Установка таких излучателей предполагает наличие небольшого свободного пространства за накладной панелью. В полости размещается не только тыловая часть прибора, но и кронштейны, провода и прочие монтажные части.

Плюсы и минусы

Как и любые другие разновидности приборы освещения споты обладают своими собственными специфическими плюсами и минусами. Так, их преимущества главным образом проявляются в следующем:

• Возможность сборки схемы как в групповом, так и индивидуальном варианте. Это дает возможность настраивать яркость освещения без использования специальных диммеров, а также создает предпосылку экономии электричества, так как позволяет включать свет не для всего помещения сразу, а только в какой-то конкретной части, например, в просторной столовой, только обеденную зону.
• Формирование заданным набором спотов одновременно полноценного освещения и декоративной подсветки.
• Минимизация потерь в освещенности при перегорании какого-то одного прибора. Уровень яркости в комнате сохранится практически без изменений, если из 10 лампочек перегорит только 1.
• При монтаже точечных светильников встраиваемого типа в подвесную систему полезная высота потолка не изменяется, как это происходит при подвешивании стандартной люстры.

• Споты достаточно просто устроены и не содержат сложных элементов, поэтому легко обслуживаются, ремонтируются и длительно служат.

Недостатки спот-светильников связаны с необходимостью первоначальных финансовых затрат, а также правильным подбором параметров при установке в конкретное помещение. Направленное освещение также может создавать теневые зоны, если характеристики приборов изначально неверно рассчитаны.

Разновидности

В первую очередь спот-светильники классифицируются по способу установки на такие разновидности, как:

• Встраиваемые. Устройство не предполагает наличие корпуса. Оно монтируется в предварительно проделанное отверстие в материале отделки, и полностью утопает в нем. Помимо патрона с лампочкой в их конструкцию входит крепление и декоративная рамка, располагаемая с внешней стороны потолка. Дополнительно снаружи к нему может устанавливаться рассеиватель или плафон.

Накладные. В отличие от выше приведенных декоративная часть данной разновидности полностью выступает наружу поверхности, на которую она устанавливается. При этом для монтажа в ее составе имеется специальная клипса для крепления на плоскость. Поэтому для установки не потребуется пустое пространство за отделочным покрытием.

Подвесные. Монтаж потолочных светильников этой модификации аналогичен классической люстре. Прибор просто подвешивается на специальное крепление.

Наружные. Являются аналогами малогабаритных прожекторов для создания направленного освещения выделенной области. Крепятся на кронштейны.

Типы лампочек

Второй важной характеристикой, по которой различаются точечные приборы освещения, является тип источника света. Для оснащения современных моделей спот-светильников применяются такие виды лампочек:

• Галогенные.

Плюсы приборов на галогеновых лампах:

1. Яркое интенсивное свечение, близкое по характеристикам к натуральному свету.
2. Вдвое меньшие габариты, по сравнению с обычными приборами.
3. Универсальность применения – подходит для чтения, работы, отдыха и проч.
4. Экологическая безопасность.
5. Большой срок службы, в сравнении с обычной лампой накала.

Минусы связаны с быстрой повреждаемостью при перепадах напряжения и недостаточно экономным энергопотреблением.

• Люминесцентные.

Достоинства люминесцентных моделей по сравнению с классическими лампочками:

1. Лучшее энергосбережение – экономия достигает 80%.
2. Долговечность.
3. Компактность.

Однако выбирать, устанавливать и подключать такие люминесцентные точечные светильники лучше всего для подсветки и декорации вне жилых помещений. Так как в их состав входит токсичное вещество – ртуть.

• Светодиодные.

Положительные характеристики:

1. Большой срок службы – несколько десятков тысяч часов.
2. Пожаробезопасность – минимальный рабочий нагрев.
3. Максимальная светимость при минимальной мощности.
4. Экономичность.
5. Большой диапазон подбора температуры цвета.
6. Хорошая устойчивость к перепадам напряжения в сети.
7. Стойкость к влажному воздуху.

Негативные свойства – высокая стоимость, возможность мерцания при низком качестве комплектующих.

емы подключения на 220 В

Подключить современные точечные светильники можно напрямую к сети 220 В – как последовательно, так и параллельно. При этом у каждой схемы имеются следующие свои особенности:

• Последовательное.

Наиболее простая в реализации схема подключения, требующая минимум расходных материалов. Ее суть состоит в том, что фаза по порядку передается на светильники от первого до последнего, а к крайнему подключается нулевая жила.

Схема отличается рядом особенностей:

1. Количество светильников ограничено – как правило, не более 5-6 шт.
2. Лампочки светят не в полную силу.
3. При выходе из строя одной из ламп светиться перестанут и все остальные. При этом для восстановления работы цепи придется проверять каждый спот-прибор.

Преимущество способа в том, что он позволяет подключать большое количество маломощных лампочек без включения в электросхему понижающего трансформатора. Например, это может быть цепочка из 22 светильников на 10 вольт каждая, что в сумме даст 220 В.

• Параллельное.

Суть параллельного метода подключения заключается в том, что к каждому светильнику подводится и фаза, и ноль. Поэтому схема подразумевает большой расход материалов. Однако благодаря такому подходу каждая лампочка светит на полную яркость, а перегорание одной из них на работе остальных никак не отразится.

Если последовательное подключение светильников подразумевает только один способ соединения лампочек – рядом друг за другом, то в рассматриваем случае существует как минимум два варианта:

• Шлейфное.

Изначально от распредщитка провода подаются на 1-ый в схеме прибор, а затем с его выхода отдельными отрезками напряжение передается на 2-ой, с него на 3-ий и т. д. Способ применяется, когда участников цепи очень много, и проведение для каждого отдельного провода экономически нецелесообразно.

Минус – при выходе из строя одного из светильников, остальные также перестанут работать. Однако обнаружить вышедшего из строя участника проще, чем в последовательном способе – им будет тот, который находится сразу после исправно работающего.

• Лучевое.

К каждому светильнику отдельно подводится фаза и ноль. Поэтому поломка одного прибора никак не влияет на остальные. Недостатки – максимальный расход проводников и наличие большого количества соединений.

Особенности подключения на 12 В

Для того чтобы соединить с электросетью и подключить точечные светильники со светодиодами на 12 вольт или еще более низкого напряжения, применяются аналогичные выше рассмотренным схемы – последовательно между собой или параллельно – шлейфом или лучом. Однако существенный технический нюанс в такой электроцепи – это наличие трансформатора, который устанавливается на входе сразу после электрощитка.

При выборе такого преобразователя напряжения должна учитываться суммарная мощность всех участников цепи, которые планируется подключать через него. Например, если в схеме будет 10 лампочек по 5 ватт, сумма составит 50 ватт. Однако, чтобы трансформатор не работал все время на пике и не перегорел, необходимо брать запас около 20-30% к расчетному значению. То есть к 50 Вт необходимо прибавить 15 Вт, чтобы получилось 65 ватт.

Специфика монтажа

Безаварийность и долговечность в работе спот-светильников обеспечивает грамотность проведения монтажных процедур. В зависимости от типа конструкции и материалов потолочного покрытия существуют следующие особенности их выполнения:

• Натяжные потолки.

Проводка монтируется заранее на основание-потолок, после чего подвешиваются точечные светильники на базе светодиодной технологии или иного типа подсветки, затем прежде чем окончательно их подключить, выполняется проверка работоспособности цепи. Далее схема размыкается и проводится предмонтажная подготовка.

Для этого лампочки и все элементы легко повреждаемые элементы конструкции вынимаются. После того как полотно установлено, в нем прорезаются отверстия под споты. Затем монтируются уплотнительные элементы, собираются приборы и осуществляется их подключение.

• Подвесные потолки из гипсокартона.

Монтаж оборудования проводится по аналогичной схеме. То есть сначала подводятся и закрепляются проводники к местам установки приборов, затем выполняется установка гипсокартонного покрытия. Однако перед началом работ обязательно составляет точный план расположения выходов проводов – мест, где будут располагаться споты.

Когда потолок зашпаклеван, в его поверхности прорезаются отверстия – точно под место выхода проводников. Далее осуществляется крепление и подключение приборов освещения. Затем выполняется проверка их работоспособности.

Коротко о главном

Точечные светильники создают более равномерное и направленное освещение на заданной площади по сравнению с классической люстрой. В составе их конструкции находятся – корпус, крепление, источник света, рассеиватель, декоративная панель, проводка. Главные плюсы спотов – возможность создавать как индивидуальную, так и групповую подсветку, формирование основного и декоративного освещения, сохранение полезной высоты потолка, минимальное влияние на уровень освещенности при перегорании одного прибора и простота устройства.

Минусы – высокая стоимость оборудования, необходимость правильного подбора параметров. По особенностям монтажа и сфере применения существуют следующие разновидности спот-светильников:

• Встраиваемые.
• Накладные.
• Подвесные.
• Наружные.

По типу источника света они разделяются на светодиодные, галогенные и люминесцентные. При этом есть 2-а основных способа, как подключить потолочный светильник. Это последовательные и параллельные варианты, применяемые для схем на 220 и 12 вольт. Процедура монтажа имеет свою специфику в зависимости от типа конструкции потолка и материалов отделки.

Как правильно подключить точечные светильники на потолке, схемы

Промышленность выпускает точечные светильники на напряжение питания 220 и 12 вольт. Если светильники на напряжение 220 V подключаются непосредственно к питающей линии напряжением 220 V, то светильник на напряжение 12 V  подключаются через понижающий трансформатор. В остальном, никакой разницы не существует.

Содержание

• 1 Светильники на 220 V
  • 1.1 Варианты подключения: последовательное подключение
  • 1.2          Параллельное подключение
    • 1.2.1 Способы реализации
    • 1.2.2 Шлейфное подключение
  • 1.3 Лучевая схема включения
• 2 Точечные светильники на 12 V
  • 2.1 Трансформаторы и преобразователи напряжения
• 3 Особенности монтажа
  • 3. 1 Точечные светильники в натяжных потолках
  • 3.2 Точечные светильники в гипсокартонных системах
• 4 В заключение

Светильники на 220 V

Использование встраиваемых светильников позволяет получить равномерное освещение. Кроме того, можно выбрать красивое размещение точечных светильников на потолке

Благодаря развитию новых технологий, были разработаны светильники, которые подключаются к питающей сети без понижающих трансформаторов, что значительно упростило применение точечных светильников. Поэтому, в основном используются светильники на 220 V, хотя в некоторых случаях лучше использовать понижающий трансформатор, для безопасности.

Варианты подключения: последовательное подключение

Эта схема включения предполагает последовательное включение точечных светильников (в виде гирлянды). Кроме достоинства схемы, которое связано с минимальным количеством проводников, этот вариант подключения имеет существенный недостаток. Дело в том, что последовательно соединенные светильники будут светиться не в полную силу и, чем больше будет включено светильников, тем слабее у них будет яркость свечения.

Схема последовательного включения точечных светильников

Схема отличается простотой, поскольку фаза подключается последовательно ко всем светильникам, а к последнему из них подается нулевой потенциал (нейтраль). На практике подобная схема подключения используется крайне редко.

Разводка электропроводки при последовательном подключении спотов

На рисунке ниже представлена подобная схема, где отмечена распределительная коробка и выключатель.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Очень важно, чтобы фазный провод подключался к светильникам через выключатель, а нулевой провод – к последнему по схеме светильнику. Это очень важно из условий безопасности.

В случае применения 3-жильных проводов, когда используется защитный (заземляющий) проводник, то этот проводник подключается к корпусу светильника, если это предусмотрено конструкцией светильника.

Реализация такого варианта подключения наиболее приемлема с обычным проводом без двойной изоляции, поскольку один проводник требует нескольких разрывов, при этом второй проводник не требует никаких разрывов. Как было сказано выше, такой вариант подключения на практике практически не используется.

         Параллельное подключение

Паралельное подключение светильников

Эта схема подключения получила наибольшее распространение, несмотря на то, что для ее реализации необходимо использовать больше проводников, хотя и не всегда. Зато этот вариант включения позволяет получить равномерное свечение всех светильников. Как правило, подключение светильников осуществляется с помощью негорючего кабеля, типа ВВГ, сечением 1,5 или 2,5 мм квадратных. Возможно применение 3-х жильного кабеля, если в схеме освещения предусмотрено защитное заземление.

Способы реализации

Подобную схему включения допустимо реализовать двумя способами:

Шлейфное подключение

На этом рисунке, а также других рисунках, можно увидеть, как на практике реализуется подобная схема включения. После того, как провод выходит из распределительной коробки, он подходит к первому светильнику.

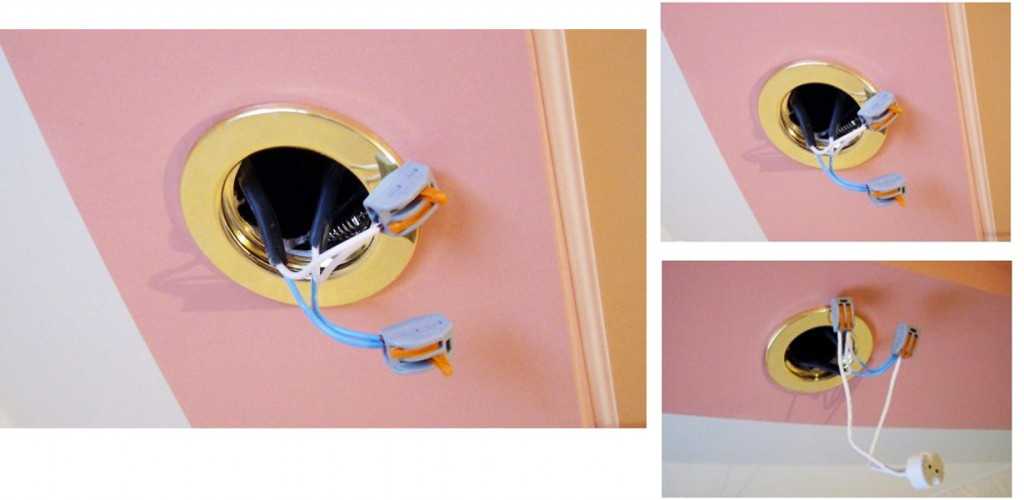

Так выглядит если делать это на подвесном или натяжном потолке

После его подключения, этот же провод (или другой отрезок провода) подходит ко второму светильнику и так далее, в зависимости от количества светильников.

На следующем изображении показано, как подключается четыре светильника подобным способом. В случае, когда требуется разделить светильники на группы, используется 2-х клавишный (3-х клавишный и т.д.) выключатель. Схема получается несколько сложнее, но при этом каждая группа подключается идентично, хотя количество проводов придется увеличить.

С выключателем на две клавиши

На представленном видео показан вариант реализации схемы, хотя клеммы допустимо использовать любой конструкции.

№5 Правильная проводка для точечного светильника. Скажи «нет» петелькам и шлейфам.

Watch this video on YouTube

Лучевая схема включения

При такой схеме подключения, каждый точечный светильник подключается посредством отдельного отрезка провода. Хотя этот вариант более затратный с экономической точки зрения, он более надежный, так как уменьшается количество соединений (скруток, спаек, сварок и т.д.). Если в группу входит много светильников, то необходимо искать оптимальный вариант. В таком случае лучше дотянуть провод до какой-то средней точки на потолке, после чего от этой точки подключить отдельный светильник (каждый). Этот вариант более экономичный, но и он не лишен недостатков, поскольку в одной точке приходиться соединять несколько проводников одновременно, что снижает надежность. Кроме этого, точка соединения находится в труднодоступном месте, что делает схему неремонтопригодной.

На рисунке можно увидеть, что к каждому светильнику из одной точки (как правило из распредкоробки или из щитка освещения) выходят провода. Поскольку точка подключения находится в доступном месте, то схема подключения более надежная, тем более что она ремонтопригодная. Чтобы подключение оказалось надежным, то провода лучше обжать (скрутить), а затем сварить. Надежно, но непрактично, поскольку соединение получается неразъемным. Наилучший вариант – это применение специальных разъемов в виде клеммников, причем выбирать необходимо разъемы, рассчитанные на подключение определенного количества проводников.

Параллельное подключение — кабелем к каждому светильнику

Существуют, как безвинтовые, так и винтовые разъемы, которые не настолько дорогие, но надежность их находится на нужном уровне. Самое главное – это правильно рассчитать нагрузку, а также ток, протекающий через контакты. Если не соединять с запасом по току, то контакты, за счет нагрева, могут нарушиться, что может привести к аварийным режимам работы.

Так можно использовать винтовые клеммные колодки

Способ используется редко, особенно при больших токах нагрузки, тем более, что обеспечить надежный контакт в точках соединения нескольких проводников одновременно, не так просто.

Точечные светильники на 12 V

Схемы подключения двенадцативольтовых точечных светильников практически идентичные, за исключением того, что перед светильниками устанавливается понижающий трансформатор (преобразователь напряжения), который питается от сети 220 V.

С трансформатором на 12 В

К каждому трансформатору (преобразователю напряжения) допустимо подключать N-ное количество светильников, что необходимо учитывать при реализации различных схем подключения. Лучше не выходить за рамки дозволенного и не перегружать эти устройства, а наоборот, подключать с запасом, не завышая нагрузку.

Схема подключения точечных светильников к двуклавишному выключателю

Если изучить эти схемы более детально, то они отличаются только наличием или отсутствием таких аппаратных средств, как понижающий трансформатор или преобразователь напряжения.

Трансформаторы и преобразователи напряжения

Можно смело говорить о том, что трансформаторы в схемах управления или преобразователи  напряжения, это основные электротехнические приборы, без которых точечные светильники на 12 V работать не будут. Очень важно, чтобы мощность этих приборов была процентов на 20 больше, по сравнению с мощностью нагрузки. Расчеты делаются достаточно просто: для этого складываются мощности всех лампочек, которые планируется подключить посредством трансформатора или преобразователя. Например, необходимо подключить 8 лампочек (точечных светильников), мощностью по 30 ватт. Посредством умножения определяется общая мощность – 240 ватт, плюс еще 20 процентов запаса, итого получается где-то 300 ватт. Такого запаса вполне достаточно для длительной и надежной работы схемы.

С преобразователем на каждой ветке

Следует сразу же сказать, что не следует увлекаться установкой мощных трансформаторов или преобразователей напряжения, так как их габариты усложняют процесс монтажа. Кроме этого, их стоимость может оказаться непосильной. Лучше освещение разбивать на группы, устанавливая оборудование меньшей мощности и меньших габаритов.

О том, как монтируются точечные светильники, можно посмотреть в следующем видео.

Правильный и неправильный монтаж точечных светильников

Watch this video on YouTube

Особенности монтажа

Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.

Точечные светильники в натяжных потолках

Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Подготовлено к установке натяжных потолков

Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.

Точечные светильники в гипсокартонных системах

В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.

Если необходима установка преобразователя

В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.

В заключение

В наше время все большей популярностью пользуются светодиодные источники света. Во-первых, они потребляют на порядок меньше энергии, а во-вторых, они излучают на порядок больше света. В наше время, когда экономия электричества имеет существенное значение, светодиодные источники света наиболее актуальные. Несмотря на то, что они дороже, по сравнению с другими источниками света, их рабочий ресурс на порядок выше. Малая потребляемая мощность светодиодов позволили в корпусе обычной лампочки разместить сами светодиоды, а также преобразователи напряжения, что существенно упрощает схемы освещения. Зачастую схемы гашения существенно упрощаются, за счет использования обычных конденсаторов. Другими словами, использование всего нескольких радиотехнических компонентов позволяет получить лампочку освещения, питающуюся от сети 220 V и имеющую большой срок службы. При этом габариты светодиодных лампочек не выходят за рамки габаритов привычных ламп накаливания.

Монтаж диодных светильников на потолок ч.1

Watch this video on YouTube

Видео -3



Монтаж диодных светильников на потолок ч. 2

Watch this video on YouTube



Как правильно установить и подключить прожекторы

• Как установить прожекторы
• Как подключить прожекторы

Как правильно установить и подключить точечные светильники.

Точечные светильники являются направленными источниками излучения. Конструкция прожекторов упрощена, представляет собой корпус с лицевой панелью, двумя защелками и электроприводом с отходящими проводами. Иногда дизайн усложняется стыками, предназначенными для изменения направления освещения. специальные лампы, предназначенные для работы таких ламп накаливания с уплощенной колбой и отражателем внутри, и галогенных ламп, они заключены в дополнительный корпус из стекла.

Размеры светильников, предназначенных для работы с галогенными лампами, уменьшены почти вдвое. Срок действия галогенных ламп, как правило, в два-три раза больше, чем у лампочек обычного действия. Но из-за огромного распространения дешевых подделок он может быть намного короче. Сейчас мировая промышленность начала выпускать светодиодные лампы, призванные заменить те, другие. Цоколь, размерами и формой корпуса этих ламп аналогичен устаревшим лампам накаливания, только внутри на месте вольфрамовой нити расположены мощные светодиоды. Энергоэффективность и срок службы светодиодных ламп просто вне конкуренции, и, похоже, будущее именно за этими источниками света. А если вы за «классику», то посмотрите, как установить люстру своими руками. Для того, чтобы понять, сколько вам нужно светильников в комнату и мощности, воспользуйтесь онлайн-калькулятором.

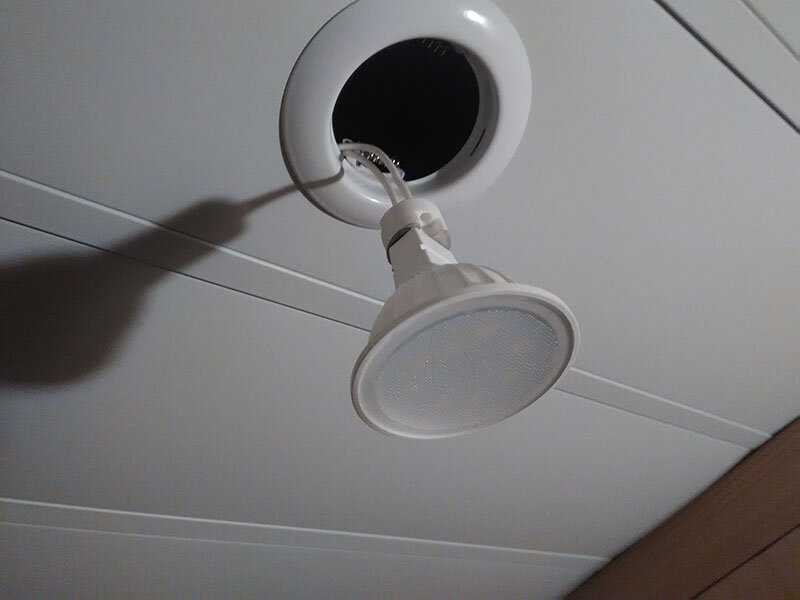

Как установить точечные светильники

Точечные светильники легко устанавливаются на металлические, гипсокартонные, деревянные и пластиковые поверхности. Помимо потолка, их монтируют в ванных и кухонных гарнитурах, в различных элементах интерьера из гипсокартона. Основное условие удачного монтажа – наличие на поверхности панели достаточного пространства. Галогенные лампы требуют, как минимум, шестидесяти миллиметров глубины, а лампы накаливания – до ста двадцати миллиметров. Именно на такой высоте опустите натяжной, реечный или гипсокартонный потолок.

Установка точечных светильников предельно проста, Схема монтажа также проста — электрические провода прокладываются заранее в определенные места, пока установка до потолка. После того, как потолок смонтирован, в нем в большинстве из этих заранее определенных мест вырезаются или сверлятся отверстия нужного диаметра. Здесь рациональным решением будет использование циркулярной пилы (коронки), пример которой на фото ниже. Далее крепятся провода, а сами светильники вставляются в поверхность отверстий, обжимаются информационными и верхними зажимами. Когда защелки окажутся в свободном пространстве, они разжались – все, светильник установлен.

Далее следует установка электрических лампочек. Если это простые лампочки накаливания с завинчивающимся цоколем, то они просто вкручиваются. Если это галогенные лампы, то сначала необходимо установить штекерные разъемы, после чего лампа вставляется и фиксируется в светильниках с помощью стопорных колец, входящих в комплект светильников.

Для установки прожектора в пластиковый или гипсокартонный потолок необходимо вырезать под ним отверстие соответствующего диаметра. Диаметр отверстия под точечный светильник обычно написан на упаковке светильника, но не лишним будет еще раз его измерить.

Наиболее распространенные размеры отверстий для точечных светильников 75 мм 60 мм. Соответственно, чтобы вырезать отверстие под прожектор, нужны коронки на диаметр 74-75 и 59-60 мм. Допускаются неровности и перекосы, расширяя отверстие местами на 3-5 мм.

Если светильников много и они разнесены друг от друга на небольшое расстояние (40 – 50 см), то достаточно проложить провод к первому из них. Делается это до начала монтажа потолка. Затем, после монтажа потолка, провод протягивается от точки к точке.

Какой провод выбрать? В плане соединения с плинтусами — многожильные (точнее, многожильные) гибкие. С точки зрения надежности и качества монтажа — то же, что и во всей электропроводке. Обычно это жесткая (или мягкая) медь, например ВВГ-3х1,5, ШВВП или ПВС.

Как правильно установить точечные светильники.

Лучше всего работать в тканевых перчатках. Прикосновение голыми руками к стеклу галогенных ламп приводит к преждевременной потере их работоспособности.

Как подключить точечные светильники

При освещении больших площадей точечные источники света значительно уступают потолочным светильникам рассеянного света, но их энергоэффективность почти в три раза ниже. При освещении узких длинных коридоров энергоэффективность повышается, но незначительно. Возникает вопрос: если точечные светильники – это неотъемлемая часть «ремонта», то как тогда может быть известная европейская тенденция повсеместной экономии, и электроэнергии, в том числе? Дело в том, что изначальная идея заключалась в том, чтобы создать отдельное управление каждой такой лампой. Люди, занимаясь в темноте какими-то вещами, должны включать свет только в нужной им, определенной зоне помещения. Это, конечно же, приводит к удорожанию установки, так как затраты на значительно большее количество кабелей и усложняют сам монтаж. Вместо простого выключателя на входе в помещение установите контроллер — сенсорную панель управления, электронные коммутационные устройства, которые очень часто кроме попеременного переключения с пульта ДУ, можно подключить к компьютерной сети и последующей реализации концепция «умного дома».

Тема экономии электроэнергии из-за ее дешевизны в России стоит не так остро. Да и стоимость ремонта очень актуальная тема из-за отсутствия лишних денег. А так прожекторы подключены шлейфом — параллельно и, соответственно, включаются все время. Когда их много, они делятся на две части и через двойной переключатель включаются отдельно. См. раздел «Связано с тем, как правильно установить переключатель» в этой статье. При параллельном соединении шлейфа два провода питают, а третий — заземляет светильник.

Как правильно подключить прожекторы.

Данная схема подключения прожекторов происходит в «новых» квартирах, где провода заземления в системе освещения изначально присутствуют. В старых домах системы освещения в земле нет, а присоединяются только два питающих провода.

Видео:

Видео:

Специально для сайта с ремонтом квартиры своими руками.

Электропроводка для прожекторов

» Справочник по домашней электропроводке
» Электропроводка в жилых помещениях: Руководство по электропроводке в доме
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как установить датчики движения и осветительные приборы безопасности. Установка точечных светильников и осветительных приборов с датчиками движения обеспечивает безопасность и экономию энергии, и они могут легко заменить существующий настенный светильник.

Видео по электрике №1 Как подключить генератор к панели дома Использование комплекта блокировки автоматического выключателя для резервного питания ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Установка точечных светильников в гараже

[ad#block] Электрика Вопрос: У меня есть отдельный гараж на одну машину с верхней электрической дверью. В гараже есть светильник от рассвета до заката, установленный над верхней дверью, который я жестко подключил ко второму светильнику сбоку.

Когда я нахожусь в доме у задней двери, я не могу видеть фасад гаража или его дверь, поэтому я не знаю, открыта дверь или нет.

Я хочу убрать светильник от рассвета до заката и заменить его стандартным прожектором. Я хотел бы знать, есть ли у вас какие-либо мысли о том, как я могу подключить 110-вольтовый выключатель, который включает это новое устройство, когда дверь движется вверх (ВКЛ.) или вниз (ВЫКЛ.)?

Я могу думать только о том, чтобы поставить коробку с розеткой рядом с краем движущейся двери, которая ударяет по выключателю. Почему-то мне кажется, что это может быть слишком просто?

Ваши мысли приветствуются.

Майк из Кливленда

Этот вопрос по электропроводке поступил от Майка, мастера на все руки из Кливленда, штат Огайо.
Подробнее о Домашняя электропроводка для Огайо

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Майк.

Как контролировать положение ворот гаража

Майк, есть несколько способов контролировать положение ворот гаража, вот некоторые из них:

• Установите концевой выключатель на трек двери гаража, который будет определять положение двери.
• Установите инфракрасный или инфракрасный датчик, который будет определять, закрыта ли дверь, подобно существующим датчикам положения двери.
• Выберите систему гаражных ворот со встроенным монитором.
• Имейте в виду, что изменение системы открывания двери может привести к аннулированию гарантии.

Освещение от заката до рассвета и проводка датчика движения

Как установить датчик движения и осветительные приборы безопасности

Установка точечных светильников и осветительных приборов с датчиком движения обеспечивает безопасность и энергосбережение, и они могут легко заменить существующую наружную стену приспособление.

Как подключить переключатель

Подключение выключателя освещения — схема 1

Схемы подключения
Подробные схемы подключения выключателя освещения. Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.

Электрический провод для дома

Руководство по домашнему электричеству .

Бытовые электрические распределительные коробки

Электрические распределительные коробки для домашней проводки

Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.

Освещение для дома
Электрические коды освещения

Как установить гаражную электрическую проводку

. или реконструировать проекты.

Электропроводка

Электропроводка

Проекты электропроводки дома с картинками и схемами электропроводки.

Вам также может быть полезно:

Электрическое видео #2 Подключение розетки GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я помог вам правильно подключиться! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Candyman, Handy Women и электрики Включает в себя: . Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка сушилки Поиск и устранение неисправностей и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки1 0 70 900 900 . и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики
