Монтаж столбчатого фундамента

Строительство столбчатого фундамента своими руками предполагает возведение конструкции, которая состоит из столбов-опор, их установку производят в основных точках здания.

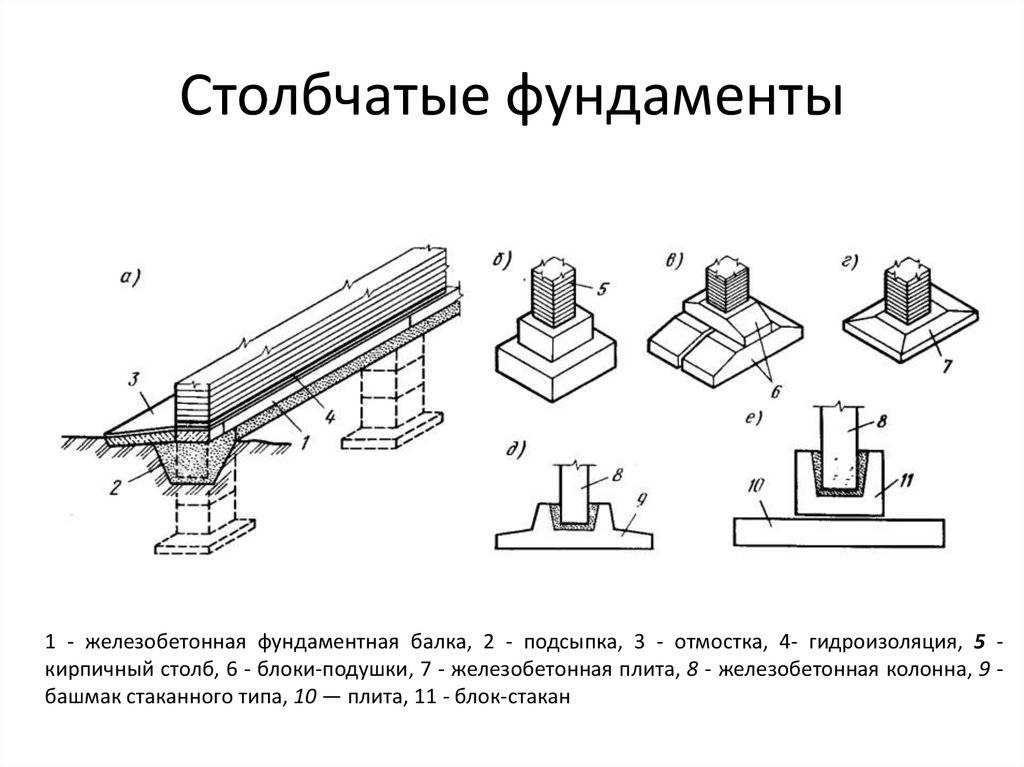

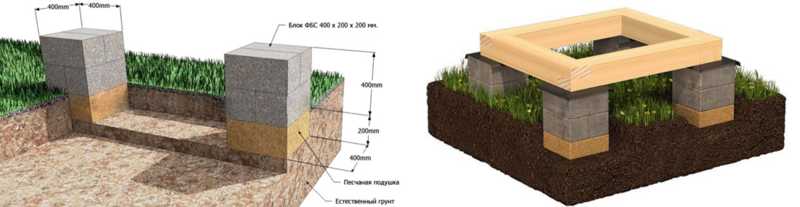

Схема столбчатого фундамента.

Основное местоположение опор должно быть определено углами, областями пересечения стен, а также конструктивными элементами здания, которые выступают в качестве несущих.

Инструменты и материалы

• лопата;
• арматура;
• щебень;
• доски для опалубки;
• кирпич;
• песок;
• тара;
• мастерок.

Вернуться к оглавлению

Подготовительные работы перед началом монтажа фундамента

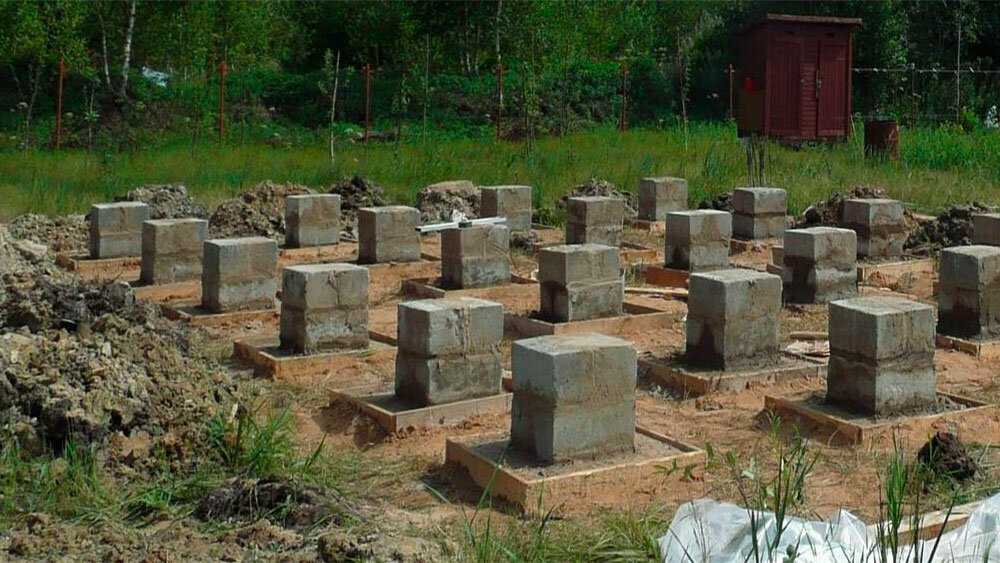

Столбчатый фундамент с ростверком.

Обустройство столбчатого фундамента под готовое здание невозможно без привязки к плану дома. Некоторые иные типы оснований в грунт можно монтировать без проекта готового здания, но такой фундамент нуждается в подготовке и учете каждой детали будущего строения. В процессе расчета фундамента следует принять во внимание конечную площадь основания здания. Нужно, чтобы площадь фундамента превышала площадь основания с каждой стороны как минимум на несколько метров.

Устройство столбчатого фундамента — это сезонная работа, которую предпочтительнее будет завершить еще до наступления холодов, этапы обустройства важно спланировать заранее. Интересно, но на морозе такой фундамент легко станет деформироваться, если на него не будет оказана нагрузка. Это может привести к полному выходу из строя возведенной конструкции еще до наступления весны.

Столбчатый фундамент должен возводиться на подготовленной к монтажу строительной площадке. С той территории, где предполагается выстраивать будущий дом, нужно убрать растительный слой. Следует обратить внимание на состав и особенности грунта, который находится в районе площадки для застройки. Так, если на строительной площадке земля довольно насыщена водой (это может быть ил или торф) либо для местности характерны большие перепады высот, не стоит использовать в качестве основания именно столбчатый фундамент.

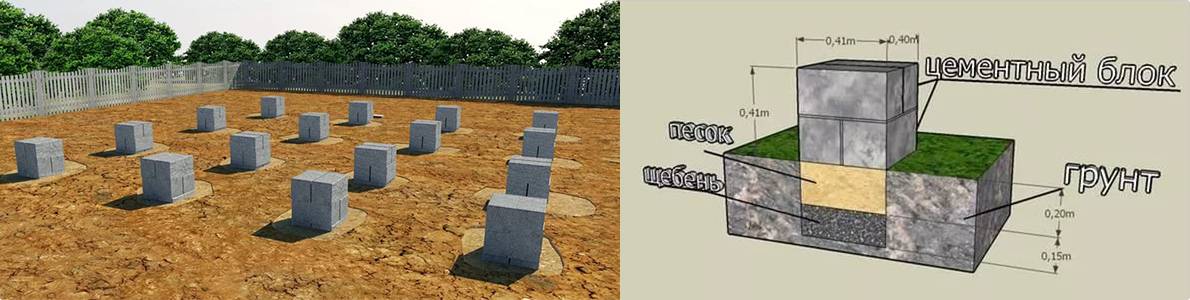

Схема монтажа столбчатого фундамента.

Если почве на участке свойственна тенденция к вспучиванию, в этом случае необходимо производить возведение столбчатого фундамента с особой осторожностью, так как неверный монтаж данного фундамента на такого рода почвах непременно скажется на состоянии будущего здания. Если под слоем растительности была обнаружена глина, обязательно следует закрыть ее подушкой, используя при этом слой, обустроенный из гравия или песка. Площадка должна быть освобождена от камней, корней, крупного мусора и т.д. В итоге выделенная под основание местность должна получиться идеально ровной. Ямы следует засыпать песком либо гравием, а выпуклые места необходимо будет выровнять.

Вернуться к оглавлению

Работы по разметке территории под фундамент

Столбчатый фундамент под готовое деревянное здание может заливаться различными способами, которые в конечном итоге будут зависеть от вида используемых материалов для опорных столбов. Столбы могут быть произведены из материалов, среди которых можно выделить: бутовый камень, кирпич, асбоцементные трубы, металлоконструкции, монолитный железобетон и бетон. Из названных материалов самым долговечным можно считать монолитный железобетон, обладающий поистине неограниченным сроком использования. Для монтажа фундамента предпочтительнее использовать бетон, выпускаемый под маркой B25 либо B15, а цемент должен иметь марку 400. Далее можно приступать к разметке будущего основания. Для этого следует установить по краям площадки деревянные столбики, применив между ними шаг в 2-3 м, на них следует монтировать рейки.

На рейках нужно оставить отметки деталей котлована и фундамента, над которыми будет производиться работа на следующих этапах по монтажу. Для того чтобы разместить детали, можно использовать веревки и шнуры, которые растягиваются между сторонами обноски. Особенное внимание следует уделить вопросу точности нанесения тех отметок, которые станут указывать на пересечение стен, ведь в этих местах будут располагаться столбы основания.

Вернуться к оглавлению

Обустройство котлована

Схема столбчатого фундамента: ТИСЭ технология.

Котлован под фундамент столбчатого типа роется, как правило, с помощью специальной техники либо с использованием лопаты. В процессе рытья самым главным считается соблюдение вертикального направления стенок. Рытье котлована необходимо производить, учитывая глубину, на которую промерзает грунт в зимнее время, так как опорные столбы, расположенные в нем, должны войти в почву на 1/2 от глубины промерзания. Если показатель глубины промерзания оказался больше метра, стенки основания следует укрепить, используя для этого откос из горбыля, это поможет нивелировать осыпание почвы по стенам вырываемого котлована.

Перед началом заливки фундамента под готовый дом следует засыпать на дно полученного котлована слой из песка и гравия, который призван защитить в зиму почву от процессов вспучивания. В процессе засыпки подушки нужно тщательно ее увлажнить и утрамбовать, после этого подушка должна быть накрыта рубероидом, чтобы избежать при заливочных работах возможность впитывания влаги в грунт из бетонной смеси. После обустройства котлована можно начинать монтаж опалубки.

Вернуться к оглавлению

Технология обустройства опалубки

Предпочтительнее опалубку для основания столбчатого типа выбирать из дерева, потому как впоследствии металлоконструкции плотно схватятся с заливочной смесью. Установка опалубки должна быть выполнена в соответствии с вертикальной осью, вертикальность нужно будет контролировать, используя для этого отвес. Опалубка должна обладать запасом прочности для того, чтобы иметь способность удержать вес бетонной смеси.

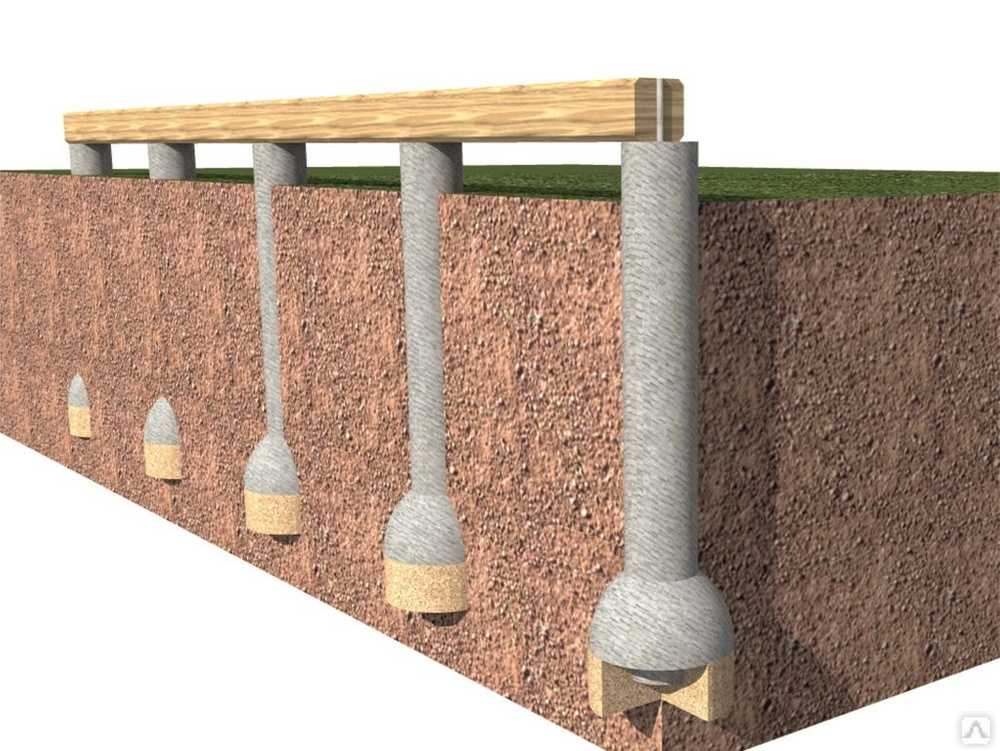

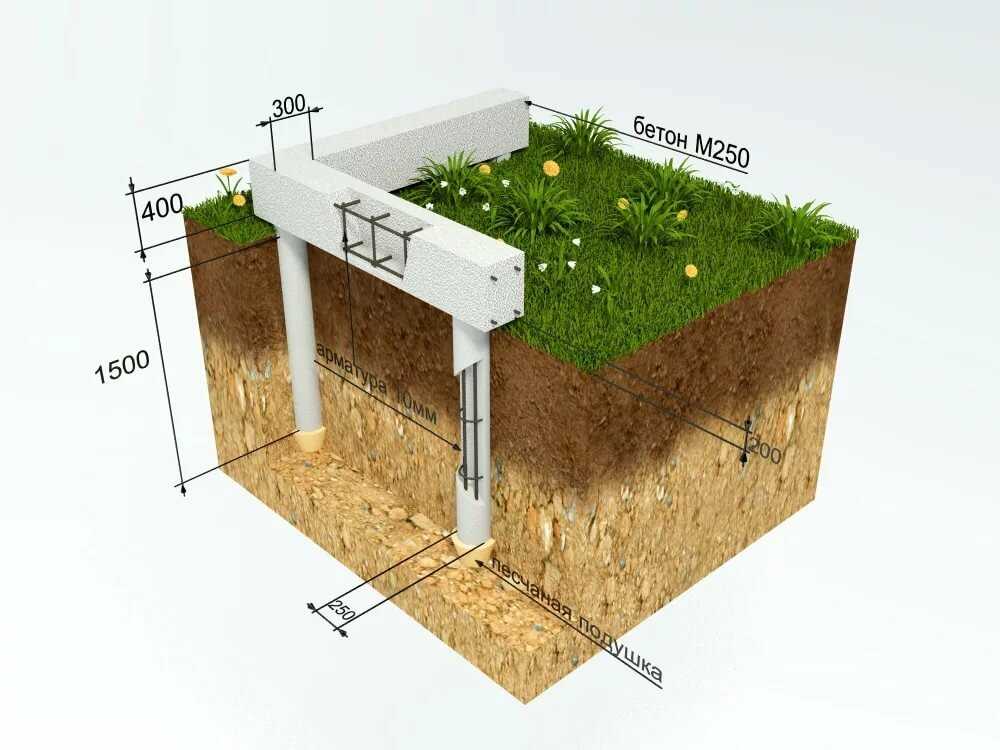

Схема столбчатого буронабивного фундамента.

Далее осуществляется установка арматуры, которую нужно укреплять вертикально, используя по несколько прутьев, последние из которых должны быть стянуты хомутом либо проволокой. Нужно учесть, что при применении хомута арматурная конструкция схватывается сверху, снизу или по центру. Нужно, чтобы арматура превысила высоту основания на 20 см, это необходимо для проведения дальнейших работ, направленных на сварку ростверка.

Теперь можно переходить к монтажу ростверка. Для того чтобы изготовить заливную смесь, следует приобрести цемент, но покупать его предпочтительнее непосредственно перед началом заливочных работ, так как на его функциональные свойства довольно пагубно станет влиять длительный срок хранения материала.

Приготовленную смесь из цемента и песка следует заливать порционно, формируя при этом слой, толщина которого равна примерно 30 сантиметрам. Для оптимального получения прочности, свойственной опоре, необходимо будет обеспечить заливочной смеси нужную консистенцию, она должна получиться не слишком густой, даже текучей. С помощью вибратора нужно произвести уплотнение слоев.

http://moidomkarkas.ru/youtu.be/St5iXhPw89k

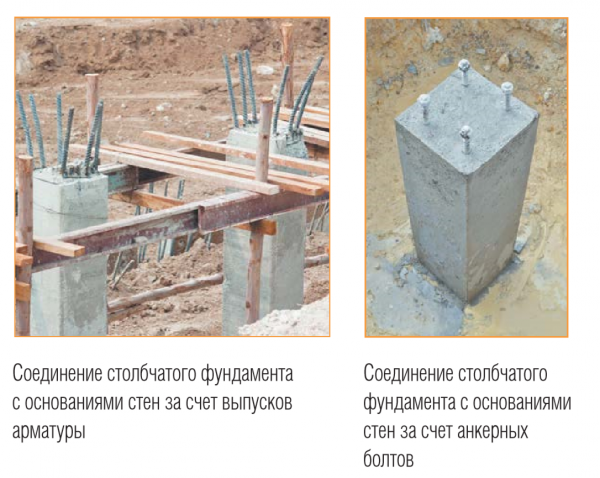

Опорные столбы должны быть между собой скреплены монолитом. Эта прочная система имеет свое название — ростверк. Перед тем как приступать к его изготовлению, все опоры должны быть проверены на предмет соответствия требуемой высоте. Те опоры, которые оказались низкими, дополнительно необходимо с помощью цементного раствора нарастить.

Арматурные прутья, которые торчат из столбов-опор, должны быть установлены в систему при помощи проволоки, которая должна иметь толстое сечение, можно для этого использовать и арматуру. Выходную арматуру необходимо будет сварить с перемычками, установив сверху опалубку, которая должна иметь арматурный каркас. Данная конструкция должна быть залита бетоном, а после снята, когда бетонная смесь полностью затвердеет.

http://moidomkarkas.ru/youtu.be/LAQyigqLA38

Таким образом, фундамент столбчатого типа выступает в качестве самого популярного из всех остальных, если речь идет о легком готовом малоэтажном здании. Однако если местности, предусмотренной для строительства, свойственны значительные перепады по высоте, а земля излишне перенасыщена влагой, от данного варианта фундамента непременно стоит отказаться. Тяжелые многоэтажные постройки должны быть оборудованы ленточным фундаментом, который предстоит заглубить ниже уровня промерзания, можно в таких случаях применять и мелкозаглубленный фундамент, который, ко всему прочему, превосходно подходит для обустройства в доме подвала или цокольного этажа.

Столбчатый фундамент своими руками пошаговая инструкция

Столбчатый фундамент своими руками достаточно легко и экономично, но также надежно и качественно. Добиться хорошего результата можно только при выполнении всех строительных норм и требований, так как любое нарушение может привести к перекосу здания или его повреждение.  Самый главный запрет на возведение строительного объекта – это невозможность монтажных работ на пучинистой почве. Существует множество видео и литературы с описанием процесса установки, но сегодня, мы с вами обсудим самую легкую схему и узнаем, как же правильно выполнить работы.

• Преимущества и недостатки
• Материалы для работы
• Конструктивные особенности
• Выполняем расчеты для строительства
• Этапы строительных работ для разных видов материалов

Преимущества и недостатки

Основным достоинством такого основания есть, прежде всего, его универсальность

Основным достоинством такого основания есть, прежде всего, его универсальность. Это качество проявляется в возможности устанавливать фундамент на любых типах участков при незначительных подготовительных процессах и гидроизоляции. Выполнить его закладку достаточно просто и не требует особых навыков, поэтому процесс можно выполнить своими руками. Помимо этого всего устройство имеет еще такой ряд преимуществ:

• Очень простой способ сооружения постройки, который не требует строительных умений и просмотра тысячи видео для того, чтоб его выполнить;
• Монтаж не требует наличия на участке специализированной техники и мастеров;
• Конструкция совместима со всеми типами почвы, кроме пучинистого грунта;
• Есть возможность выполнения строительных работ на холмистой площади;
• Не имеет необходимости подготовительных работ с земельной площадью;
• Достаточно низкая стоимость материалов, по сравнению с другими видами;
• Быстрота постройки объекта – не больше двух недель;
• Минимальное выполнение гидроизоляции;
• Хороший уровень прочности основания;
• Долгий эксплуатационный срок. Если все нормы выполнены, то постройка может выстоять около 50 лет.

Внимание! Конечно это не весь список плюсов функционирования фундамента, их примерно в два раза больше.

К тому огромному списку достоинств нужно добавить и реальные минусы, что имеет установка. Итак, они проявляются в следующих характеристиках:

• Очень низкая способность выносить нагрузочное давление;
• При таком основании становится нереальным сооружение подвального помещения.

Как вы видите, список минусов достаточно короткий, если ваш проект не планирует возведение подвала, а само здание – это постройка легкого типа, то вы спокойно можете строить столбчатый фундамент своими руками.

Материалы для работы

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала. На основе видео рекомендаций и литературы, мы выделили для вас, самые популярные вариации такой постройки:

• Трубы из асбеста. Такой материал имеет достаточно высокую прочность, экономичность и комфортность при установке.
• Кирпич. Это один из самых востребованных вариантов закладки. Хотя стоит отметить, что из его плюсов можно выделить только долгий срок эксплуатации и прочность. При этом такой материал имеет ряд недостатков, таких как сложность установки, высокая цена материалов и подверженность пучению земли, что приводит к появлению деформаций.
• Бревна из дерева. Такой вариант наиболее экономичен, и применяется в строительных проектах для легких типов построек. Также к плюсам стоит отнести и легкость монтажных работ объекта. Среди недостатков присутствуют такие негативные характеристики, как  недолговечность и обязательная потребность в гидроизоляции и обработке специальным септиком.
• Железобетонный материал. Бетон имеет очень высокий уровень прочности, долгий эксплуатационный срок. Стоит отметить, что это как раз тот вариант, когда качество приравнивается к цене. Но, существует также недостаток, который проявляется в сложности монтажных работ.

Внимание! Посмотрев на вышеперечисленные материала, можно сказать, что столбчатый фундамент своими руками можно выполнять как с монолита, так и сборной конструкции.

Стоит отметить, что лучше отдать свой выбор в сторону монолитного основания, так как в комплект входит его и арматура, которая увеличивает способность фундамента выдерживать нагрузку. Если вы выбираете сборный тип постройки, то могут в зимний сезон происходить выталкивания столбов, что приведет к многочисленным ремонтным работам. Именно по этой причине мы советуем все-таки выбор монолита.

Конструктивные особенности

Выполнить столбчатый фундамент своими руками очень легко

Выполнить столбчатый фундамент своими руками очень легко, но чтобы сделать монтаж правильно нам нужно знать особенности конструкции. Именно этой информации и посвящен наш раздел. Основание опорных точек утрамбовывают подушкой из песка в 20 см, который помогает отводить осадки.  После этого их нужно залить раствором из бетона – это и создаст монолит основания.

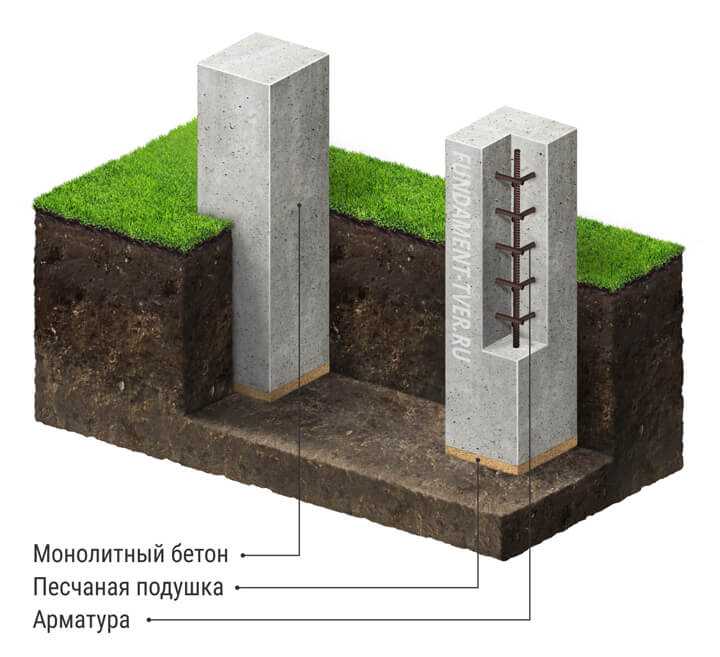

Также в структуру входит столбчатая опора с арматурным укреплением. Столбы должны подниматься над землей на полметра. Стоит учесть, что между собой они соединяются ростверком.

Внимание! Очень важной и необходимой деталью целостности конструкции является гидроизоляция, которую можно сделать рубероидом.

Выполняем расчеты для строительства

Необходимо определить количество столбов, глубину закладки, технологию монтажа, вид ростверка и много других данных

Очень многих граждан, которые планируют возвести здание, волнует вопрос, как сделать столбчатый фундамент. Именно по этой причине и написана данная статья. Первое. Что нужно сделать это произвести точные расчеты. Для этого процесса лучше воспользоваться услугами профессионалов, так как это достаточно сложный и ответственный процесс.

Если же рассмотреть элементарные данные, то они включают площадь постройки и ее вес. Также следует выполнить геодезический анализ участка. Помимо этих данных, расчетная информация должна содержать еще такой список описаний:

• Возможное количество дополнительного количества нагрузки на каждую опору;
• Материалы, которые необходимы для работы;
• Количество этажей в постройке;
• Глубину промерзания почвы и уровень выпячивания при этом;
• Данные о пролегании поверхностных вод;
• Особенности земли на территории строительного проекта.

Полученная информация позволит определить количество столбов, глубину закладки, необходимую технологию монтажа, вид ростверка и много других данных. Если есть желание расчет можно выполнить своими руками на калькуляторе.

Внимание! Если у вас будет документация профессионального уровня, то зарегистрировать проект станет намного легче.

Этапы строительных работ для разных видов материалов

Разметка участка должна обозначить точки расположения для всех деталей конструкции

Еще на этапе проектирования мы определяемся с выбором необходимого материала. Как мы уже выяснили, самыми полярными из них есть такие виды столбов:

• Бетон;
• Кирпич;
• Бутобетон;
• Кирпич;
• Камень.

В некоторых случаях выбирают так же древесину. Бревна перед применением необходимо обработать, чтоб продлить их срок жизни, и защитить от гниения и паразитов. Самыми востребованными считаются кирпичные и бетонные столбы, поэтому об их монтаже мы и поговорим.

Изучив литературу и видео по данной теме, мы определили самый простой способ строительных работ над возведением основания. Перед началом нужно расчистить участок, и выровнять поверхность. Если у вас на участке присутствует глинистый грунт, то необходимо подсыпать щебень, который добавить жесткости почве. После этого можно приступить к выполнению разметки. Данное действие должно обозначить точки расположения для всех деталей конструкции. Если все обобщить, то мы предлагаем вам вариант, как выполнить столбчатый фундамент своими руками пошаговая инструкция:

• Расчистка участка;
• Разметка территории;
• Земляные работы, которые можно выполнить своими руками или с помощью специальной техники;
• Если вы выполняете монтаж не длинных столбов до метра, то можно не выполнять укрепление скважин;
• В обратном случае нужно расширить ямку и установить распорку. Также можно создать на дне подушку из железобетона, что даст возможность избежать просадки помещения.
• Далее следует выполнить опалубку. Для такого действия лучше всего подойдут щиты из дерева.
• Выполняем армирование столбов. В этом процессе нам помогут прутья сечением 12 мм. Для создания перемычек по горизонтали нужно применять проволоку. Для того чтоб не возникло проблем в будущем с обвязкой ростверком, нужно оставить над верхней частью столба расстояние 15 см.
• Когда уже связана арматура, можно приступать к заливке раствором. При выполнении данного процесса следует следить, чтоб не оставалось пустот. Если они появились, то нужно утрамбовать смесь.
• Стоит также выполнить гидроизоляцию, которая защитит вашу конструкцию от лишней влаги. Выполнить данную задачу можно с помощью мастики или рубероида.
• После проведения всех работ, нужно начать делать ростверк. Этот элемент монтируется из арматуры с перемычками, с помощью которых создается каркас и устанавливаем опалубку. Теперь в такую форму заливаем бетон и даем ему высохнуть.
• Последний этап строительных работ – забирка основания, которое в основном делают из кирпичей. Стоит учесть, что обязательно нужно оставить вход для вентиляции и коммуникации.

Как мы выяснили, столбчатое основание – это достаточно простой процесс закладки, который не требует ни навыков, ни часового изучения видео инструкции.

Как правильно выполнить монтаж фундаментов стаканного типа?

Как правильно выполнить монтаж фундаментов стаканного типа?

Технология изготовления и требования к фундаментам стаканного типаВ каких случаях целесообразно выполнять монтаж такого фундамента?Особенности и порядок монтажа фундамента стаканного типа

Фундамент стаканного типа используется для устройства основания под железобетонные или металлические колонны. Такой фундамент относится к разновидности оснований столбчатого вида. Одним из главных преимуществ, выделяющих фундамент стаканного типа на фоне других распространенных конструкций, является его высокая прочность.

В основном задача данного основания заключается в том же, в чем и функции подушки в ленточном фундаменте. То есть оно выполняет функции опоры для основной конструкции. Эти конструкции (стаканные и ленточные) имеют и ряд отличий.

Основное из них заключается в том, что сборный либо монолитный столб располагается выше, чем стакан. То есть его верхняя часть не заливается бетоном, а выполняется с применением готовой конструкции (сборные основания). Установка колонн в стаканы фундаментов должна выполняться с соблюдением ряда правил и норм, о которых вы можете узнать далее.

Фундамент стаканный используется как основание под бетонные колонны.

Содержание

• 1 Технология изготовления и требования к фундаментам стаканного типа
• 2 В каких случаях целесообразно выполнять монтаж такого фундамента?
• 3 Особенности и порядок монтажа фундамента стаканного типа
• 4 Виды и размеры основания
• 5 Этапы монтажа по шагам
• 6 Технология изготовления и требования к фундаментам стаканного типа

Технология изготовления и требования к фундаментам стаканного типа

Подобные основания не предназначены для использования в индивидуальном строительстве.

Устройство таких конструкций выполняется при возведении мостов и промышленных объектов.

Схема стаконного фундамента.

Фундамент стаканного типа нельзя устанавливать на пучинистых и просадочных грунтах.Технология монтажа предусматривает установку железобетонных или металлических колонн, устройство которых осуществляется в специальный стакан, после чего выполняется фиксация.

Фундаментные блоки должны соответствовать ряду требований и норм, закрепленных в соответствующем ГОСТе, а именно:

Бетон, из которого изготавливаются фундаментные блоки, должен соответствовать марке 200 и иметь характеристику водонепроницаемости В2.Готовые блоки могут транспортироваться на объекты только после того, как материал (бетон) наберет должный показатель прочности.Армирование при устройстве фундамента стаканного типа выполняется обязательно. Минимальная толщина слоя вокруг прутков арматуры – 30 мм.Обнаженные прутки в готовых изделиях расцениваются как брак, использовать подобные блоки категорически запрещено. Технология запрещает использовать бетонные изделия, имеющие трещины более 0,1 мм;При проведении строительных работ необходимо аккуратно удалить имеющиеся на изделии монтажные петли, вбивать их в конструкцию категорически запрещено.

Вернуться к оглавлению

В каких случаях целесообразно выполнять монтаж такого фундамента?

Наиболее часто фундаменты стаканного типа устанавливаются в следующих случаях:

б) плиты.

При строительстве различных производственных зданий, в частности, при устройстве колонн.На электростанциях и в атомной промышленности при установке стоек для подвальных конденсационных помещений в машинном отделении.

Среди основных достоинств фундаментов стаканного типа можно выделить следующее:

Блоки заводского производства отличаются более высоким качеством по сравнению с изделиями, изготовленными непосредственно на строительной площадке.Такие железобетонные изделия характеризуются всеми необходимыми свойствами и качествами, без которых невозможно обойтись в процессе строительства зданий промышленного назначения и прочих объектов. Технология установки отличается относительной простотой.Экономия времени и сил при выполнении монтажных работ.

Сварочного аппарата.Болгарки.Рулетки.Перфоратора.Нивелира.Строительного уровня.

Вернуться к оглавлению

Особенности и порядок монтажа фундамента стаканного типа

Схема стаканных оснований.

Монтаж сборных монолитных фундаментов стаканного типа под колонны выполняется под обязательным контролем уполномоченных специалистов, обеспечивающим четкое выполнение всех требований, установленных государственными стандартами. В процессе обустройства таких фундаментов железобетонные изделия проходят несколько очень важных этапов.

После этого выполняется устройство углублений (ям).

Не забывайте о том, что, после того как углубления будут готовы, нужно обязательно выполнить их уплотнение с помощью гравия. Далее можно приступать к трамбовке и устройству фундамента. На данном этапе дополнительно трамбуется грунт и устанавливаются блоки.

Весь процесс монтажа конструкций сопровождается выполнением ряда манипуляций, нацеленных на подгонку поверхности, а именно достижения ее ровности. Осевое положение и горизонтальная точность всех элементов системы контролируется при помощи геодезических инструментов. После того как стаканы будут установлены, нужно обеспечить их надежную защиту от возможных загрязнений.

Необходимо еще раз напомнить, что главной целью, с которой выполняется монтаж сборных фундаментов стаканного типа, является равномерное распределение нагрузок, поступающих от строения, по всей поверхности земли. Ввиду этого монтаж подобного фундамента может выполняться исключительно на почве, характеризующейся высокой несущей способностью и устойчивостью к пучинистости и просадке.

Выполняя монтаж фундамента. нужно тщательно придерживаться всех рекомендованных показателей морозоустойчивости и прочности сжатия. И лишь в этом случае вам будет гарантировано высочайшее качество основания, а также отсутствие деформационных изменений и трещин в стенах.

Хотя производство фундаментных стаканов достаточно сложное, требующее опалубки и армирования, в результате применение таких изделий упрощает монтаж и существенно сокращает финансовые расходы на устройство фундамента.

На рынке доступно несколько вариантов данного типа фундамента. Они отличаются между собой размерами, весом и, соответственно, стоимостью.

По материалам сайта: http://moifundament.ru

Фундамент стаканного типа – разновидность сборного столбчатого основания, только с более узкой сферой применения. Причем ограничения касаются не возводимых объектов – с этим как раз все в порядке, и такие опоры одинаково успешно служат и под легкими каркасниками, и под тяжелыми промышленными зданиями.

Речь идет об особых требованиях такого фундамента к почве на участке. Она должна быть достаточно плотной уже на небольшой глубине, поскольку отличительной чертой стаканов является монтаж непосредственно у поверхности. Тем не менее ступенчатая форма монолитного башмака под каждым столбом отлично справляется с распределением нагрузок и уменьшением давления на грунт.

Оглавление:

Особенности и применение

Фундамент под колонну за счет своего большого веса и расширяющегося книзу основания позволяет не заглублять опоры, просто смещая точку тяжести вниз.

В результате постройка оказывается достаточно устойчивой без рытья котлованов или бурения скважин. Расширяющиеся опоры имеют хорошую несущую способность и собираются довольно быстро, если в работе задействовать спецтехнику. Заводские элементы отличаются высоким качеством, что позволяет получить надежную и долговечную основу, которая прослужит до 100 лет.

Схема отдельных элементов такого типа фундамента заметно отличается от обычного столба, поскольку здесь присутствуют:

Подошва – плита, передающая нагрузку на опорные слои грунта и в то же время распределяющая ее по большей площади для уменьшения давления в каждой точке.Стакан (башмак) – в него по технологии и устанавливается столб. От типа этого изделия зависит несущая способность всей конструкции.Подколонник – эта часть применяется в тех случаях, когда в качестве опоры выступают металлические столбы. Дополнительный элемент представляет собой своеобразный переходник с анкерным креплением вверху.Собственно колонны, которые принимают на себя вертикальные нагрузки здания.

Они устанавливаются внутрь стакана и фиксируются там любым удобным способом. Наиболее надежным считается бетонирование раствором не ниже М200-М300 (из этих же марок зачастую изготавливаются сами сборные элементы). Но для крепления допускается и использование выпусков арматуры, и анкерные болты подколонников, если опоры выполнены не из бетона, а из стали.

Стаканный фундамент нашел применение в промышленном строительстве, нередко выбирается при организации подземных парковок и гаражей, мостов, а также некоторых видов каркасных построек (склады, ангары, хранилища и крупные сельскохозяйственные объекты). Основным требованием в этом случае является устойчивость почвы на участке – она не должна проседать под нагрузками или вспучиваться во время заморозков. Высокий УГВ тоже следует рассматривать как противопоказание.

Существует еще одно ограничение, прописанное в руководстве СНиП: возведение стаканного типа основания не разрешается под жилыми зданиями независимо от их этажности и веса. Частным же застройщикам применение таких опор и вовсе невыгодно: стоимость материалов, а также затраты на доставку и монтаж довольно высоки. При этом сама технология установки требует предельной точности и профессионального исполнения.

Виды и размеры основания

Фундамент из железобетонных стаканов может быть двух видов.

В стандартном варианте это сборная конструкция, которая формируется из отельных элементов – складывается, как детская пирамидка. Монолитное стаканное основание считается более простым в плане монтажа, хотя доставка громоздких блоков и усложняется. Также выделяют фундаменты с подколонником (к арматуре которого потом приваривается металлический столб) и без него.

Следует различать такие основания и по типу применяемых башмаков:

Если нагрузка от здания будет направлена только вертикально, стаканы берут с углублением квадратного сечения.При боковом воздействии нужны элементы с прямоугольными выемками, где соотношение короткой и длинной стороны составляет 0,6.

Как правило, размеры фундамента на плане не превышают 50-55 м2, впрочем, здесь все зависит от проекта постройки и ее веса.

Кроме того, в проектировании и составлении схемы расстановки учитываются габариты самих стаканов. ЖБИ могут идти с опорной частью от 1,2х1,2 до 2,1х2,1 м. В высоту они выпускаются всего трех типоразмеров: 750, 900 и 1050 мм, но сегодня можно купить и укороченные башмаки в 650 мм – у этих цена пониже.

Габариты подколонных блоков нормируются ГОСТ 24476-80, где они дополнительно разделяются на 3 серии в зависимости от параметров устанавливаемых столбов:

1Ф – для колонн квадратного сечения со стороной 30 см.2Ф и 3Ф – для элементов шириной 40 см.

Этапы монтажа по шагам

1. Подготовка.

Включает в себя разметку и выравнивание стройплощадки. Причем в отличие от других фундаментов столбчатого типа, стаканный к качеству работ на этом этапе предъявляет наиболее высокие требования. Сам участок должен быть точно размечен, а после выемки грунта по инструкции определяется еще и точное положение плит и подколонных башмаков в ямах (для этого используют специальные шаблоны).

2. Земляные работы.

На втором этапе по разметке роют углубления под стаканы и на дне каждого формируют песчаную подушку высотой 25-30 см и четко по ширине ямы. Она должна быть тщательно утрамбована и выровнена. Также обязательным является устройство дренажа для отведения излишков влаги.

Инструкция допускает установку всех башмаков в котлован или с выемкой под каждый столб отдельно. Еще один вариант – сплошная траншея по периметру будущего здания. В любом случае ширина ям должна быть на 30 см больше размеров опорной панели под стаканом.

3. Сборка.

В первую очередь на отсыпку устанавливают готовые железобетонные блоки или плиты – строго горизонтально и в одной плоскости друг с другом.

Проверку точности укладки необходимо выполнять геодезическим инструментом, поскольку именно от соблюдения технологии на этом этапе работ зависит качество монтажа и долговечность всей постройки. На готовые плиты ставятся стаканы – ж/б изделия с внутренней полостью, по форме напоминающие ступенчатые пирамиды. Их все придется тщательно выверять по горизонтальному уровню и осям, а в случае необходимости выполнять вручную точную подгонку.

По окончании монтажа из каждого башмака извлекаются металлические петли, а внутрь устанавливаются опорные столбы и замоноличиваются в выемке бетоном. Если же это фундамент с подколонниками стаканного типа, в карманы опорных элементов опускается «переходник». Он также укрепляется на месте цементным раствором, а уже после схватывания смеси к выпускам анкеров в его верхней части привариваются пятки несущих колонн.

Стоимость

СерияМаркаРазмеры площадки, ммВысота стакана, ммВес, тСредняя цена, руб/шт.1Ф12.8-21200х12007501,99 31015.8-21500х15002,512 39018.9-21800х18009004,321 0802Ф12.9-11200х12002,110 18015.9-21500х15003,014 97018.11-11800х180010504,521 4203Ф15.15-11500х15009001,97 12018.18-21800х18003,3511 590

Дата: 07-08-2015Просмотров: 2827Рейтинг: 31

Фундамент стаканного типаиспользуется для устройства основания под железобетонные или металлические колонны. Такой фундамент относится к разновидности оснований столбчатого вида. Одним из главных преимуществ, выделяющих фундамент стаканного типа на фоне других распространенных конструкций, является его высокая прочность.

В основном задача данного основания заключается в том же, в чем и функции подушки в ленточном фундаменте. То есть оно выполняет функции опоры для основной конструкции. Эти конструкции (стаканные и ленточные) имеют и ряд отличий.

Основное из них заключается в том, что сборный либо монолитный столб располагается выше, чем стакан. То есть его верхняя часть не заливается бетоном, а выполняется с применением готовой конструкции (сборные основания). Установка колонн в стаканы фундаментов должна выполняться с соблюдением ряда правил и норм, о которых вы можете узнать далее.

Фундамент стаканный используется как основание под бетонные колонны.

Технология изготовления и требования к фундаментам стаканного типа

Устройство таких конструкций осуществляется с применением усиленной схемы армирования и бетона. Именно благодаря этому фундамент стаканного типа отличается более высоким сроком эксплуатации.

Подобные основания не предназначены для использования в индивидуальном строительстве.

Устройство таких конструкций выполняется при возведении мостов и промышленных объектов.

Схема стаконного фундамента.

Фундамент стаканного типа нельзя устанавливать на пучинистых и просадочных грунтах. Технология монтажа предусматривает установку железобетонных или металлических колонн, устройство которых осуществляется в специальный стакан, после чего выполняется фиксация.

Фундаментные блоки должны соответствовать ряду требований и норм, закрепленных в соответствующем ГОСТе, а именно:

Бетон, из которого изготавливаются фундаментные блоки, должен соответствовать марке 200 и иметь характеристику водонепроницаемости В2.Готовые блоки могут транспортироваться на объекты только после того, как материал (бетон) наберет должный показатель прочности.Армирование при устройстве фундамента стаканного типа выполняется обязательно. Минимальная толщина слоя вокруг прутков арматуры — 30 мм.Обнаженные прутки в готовых изделиях расцениваются как брак, использовать подобные блоки категорически запрещено.Технология запрещает использовать бетонные изделия, имеющие трещины более 0,1 мм;При проведении строительных работ необходимо аккуратно удалить имеющиеся на изделии монтажные петли, вбивать их в конструкцию категорически запрещено.

Вернуться к оглавлению

Наиболее часто фундаменты стаканного типа устанавливаются в следующих случаях:

Фундаменты стаканного типа: а) подколонники,

б) плиты.

При строительстве различных производственных зданий, в частности, при устройстве колонн.На электростанциях и в атомной промышленности при установке стоек для подвальных конденсационных помещений в машинном отделении.

Среди основных достоинств фундаментов стаканного типа можно выделить следующее:

Блоки заводского производства отличаются более высоким качеством по сравнению с изделиями, изготовленными непосредственно на строительной площадке. Такие железобетонные изделия характеризуются всеми необходимыми свойствами и качествами, без которых невозможно обойтись в процессе строительства зданий промышленного назначения и прочих объектов.Технология установки отличается относительной простотой.Экономия времени и сил при выполнении монтажных работ.

Размеры готового монолитного железобетонного фундамента стаканного типа.

Что же касается недостатков, характерных для фундаментов стаканного типа, то среди них можно выделить необходимость использования специальной тяжелой техники, сравнительно высокую стоимость, а также необходимость транспортировки отдельных элементов с завода-производителя.

Монтаж таких фундаментов выполняется с использованием следующих инструментов:

Сварочного аппарата.Болгарки.Рулетки.Перфоратора.Нивелира.Строительного уровня.

Вернуться к оглавлению

Схема стаканных оснований.

Монтаж сборных монолитных фундаментовстаканного типа под колонны выполняется под обязательным контролем уполномоченных специалистов, обеспечивающим четкое выполнение всех требований, установленных государственными стандартами. В процессе обустройства таких фундаментов железобетонные изделия проходят несколько очень важных этапов.

Перед началом монтажа подготавливается поверхность.

Ее нужно тщательно разровнять, т. к. в дальнейшем будет выполнен монтаж железобетонных балок, смещение которых крайне нежелательно, да и вовсе невозможно.

После этого выполняется устройство углублений (ям).

Не забывайте о том, что, после того как углубления будут готовы, нужно обязательно выполнить их уплотнение с помощью гравия. Далее можно приступать к трамбовке и устройству фундамента. На данном этапе дополнительно трамбуется грунт и устанавливаются блоки.

Весь процесс монтажа конструкций сопровождается выполнением ряда манипуляций, нацеленных на подгонку поверхности, а именно достижения ее ровности. Осевое положение и горизонтальная точность всех элементов системы контролируется при помощи геодезических инструментов. После того как стаканы будут установлены, нужно обеспечить их надежную защиту от возможных загрязнений.

Необходимо еще раз напомнить, что главной целью, с которой выполняется монтаж сборных фундаментовстаканного типа, является равномерное распределение нагрузок, поступающих от строения, по всей поверхности земли. Ввиду этого монтаж подобного фундамента может выполняться исключительно на почве, характеризующейся высокой несущей способностью и устойчивостью к пучинистости и просадке.

Выполняя монтаж фундамента, нужно тщательно придерживаться всех рекомендованных показателей морозоустойчивости и прочности сжатия. И лишь в этом случае вам будет гарантировано высочайшее качество основания, а также отсутствие деформационных изменений и трещин в стенах.

Хотя производство фундаментных стаканов достаточно сложное, требующее опалубки и армирования, в результате применение таких изделий упрощает монтаж и существенно сокращает финансовые расходы на устройство фундамента.

На рынке доступно несколько вариантов данного типа фундамента. Они отличаются между собой размерами, весом и, соответственно, стоимостью.

Для установки колонн из железобетона или металла используют фундамент стаканного типа.

Его основное преимущество — более высокая прочность и надежность, чем у других видов. О том, как можно сделать его самостоятельно, расскажет наша статья.НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ И МАТЕРИАЛЫБлокиБолгаркаНивелирПерфораторРулеткаСварочный аппаратУровеньРазвернутьНа видео технология создания фундамента стаканного типаДанный фундамент под колонны относится к подвиду оснований столбчатого вида. Его главная функция – служить опорой для основы будущей конструкции, но использование в строительстве колонн подразумевает дополнительные требования к устройству фундамента.

Монолитный или сборный столб в таком фундаменте расположен выше уровня стакана, а верхняя его часть не заливается бетоном. В данном случае оптимальный вариант – использовать уже готовые конструкции. То есть, сборные основания.Обязательный шаг в такой работе – усиление армирования и самого бетона.

Благодаря этому фундамент становится более прочным и долговечным. Учтите, что такое основание редко используется в частном строительстве. Но, если вы взялись за дело, будьте готовы к скрупулезной и трудоемкой работе.Ключевое требование: нельзя устанавливать такой фундамент на рыхлых или посадочных грунтах. Это чревато значительной его деформацией в ходе эксплуатации.

Во избежание этого советуем первоначально провести анализ грунта и определить, можно ли на выбранном участке начинать подобные строительные работы.Фундамент состоит из блоков. К ним также существует комплекс требований, которые прописаны в действующем ГОСТе:Бетон, который используется в создании блоков для стаканных конструкций, должен иметь степень водонепроницаемости В2.Марка бетона – 200.До тех пор, пока бетонный блок не станет достаточно прочным с момента его отлива, перевозить его на место застройки и тем более устанавливать категорически воспрещается.Армирование обязательно. При этом, вокруг металлической арматуры должен быть слой бетона не менее 3 см.Запрещено использовать блоки, из которых торчат металлические прутья.

Это – производственный брак.Если в блоке обнаружена трещина толщиной свыше 0,01 см, он также не используется.Все монтажные петли перед установкой блока необходимо удалить. Загонять их в конструкцию нельзя ни в коем случае.Определите, нужен ли вам столбчатый фундаментНа данный момент существует две главных области применения таких фундаментов:Возведение производственных сооружений. Но не по всему периметру, а лишь там, где будут становиться колонны;Строительство атомных электростанций и других построек в атомной промышленности.

Такой фундамент обязательно создается под стойки конденсационных помещений.Если ваша работа не подпадает под эти требования, задумайтесь, действительно ли вам это нужно.Тем не менее, целесообразность создания такого фундамента оправдана рядом его сильных сторон:Блоки, которые создаются непосредственно на строительном участке, не сильно уступают качеством заводским;Производственные и смежные с ними здания имеют ряд требований относительно прочности фундамента, которые обеспечивает только стаканный тип;Относительно простая установка;Быстрый монтаж;Однако для того, чтобы сделать такое основание, обязательно придется использовать спецтехнику, что может стать дополнительным ударом по вашему кошельку и подразумевает необходимость обладать нужными навыками работы. Поэтапный монтаж фундаментаНа видео монтаж фундамента стаканного типаПроцесс монтажа монолитного фундамента нужно производить под строгим контролем и с соблюдением всех существующих стандартов. Вся работа по установке разделена на три главных этапа:Подготовка поверхности. После того, как вы выкопаете котлован нужной площади и глубины в зависимости от вашего проекта, необходимо сразу же заняться выравниванием его поверхности.

Учитывайте, что одним из следующих шагов будет установка железобетонных балок, которые после сдвинуть с места будет невозможно.Устройство специальных ям (углублений). Для этого нужно привлекать спецтехнику. Вручную такую работу осуществить крайне сложно, а потраченное время не стоит качества выполнения.

Размер и глубина подбираются в зависимости от опор, которые вы будете устанавливать. Советуем делать их максимально приближенными, чтобы они изначально плотно держались. Также не забудьте, что в данном случае необходимо дополнительно укрепить стенки углублений гравием во избежание наклона колонн в будущем. Утрамбовка поверхности и возведение фундамента.

На этом этапе нужно установить блоки и плотно утрамбовать почву. Здесь также не обойтись без техники. Монтаж колонн в стаканы фундамента – работа предельно простая.

Однако ее выполнение становится возможным только в том случае, если сами стаканы стоят надежно.На всех этапах работы одна из ваших ключевых задач – следить, чтобы все элементы стояли ровно. Проверять это проще всего строительным уровнем, если это возможно. В случае, если есть хоть малейшие отклонения от нормы, необходимо подогнать как саму поверхность, так и элементы конструкции.Когда вы установите стаканы и закрепите их, необходимо убрать с их поверхности любую грязь и защитить от дальнейшего загрязнения в ходе строительства.

Простейшая мера – накрыть стаканы полиэтиленовой пленкой.Главное предназначение стаканного фундамента – равномерно распределять нагрузку будущей постройки по всей плоскости грунта, находящегося под ним. Поэтому по выполнению первых шагов проверьте, действительно ли грунт идеально ровный. При монтаже вы также должны учитывать морозоустойчивость и степень сжатия элементов конструкции. Бетонные и металлические материалы обычно слабо восприимчивы к перепадам температур, однако если строительство происходит в регионах с большими разницами температурных показателей и повышенным количеством осадков, дополнительное закрепление не будет лишним.Некоторые советы по выбору места застройкиДля того, чтобы фундамент стоял прочно многие годы, нужно соблюдать некоторые правила:Если есть такая возможность, начинайте строительство на изначально максимально ровной поверхности;Избегайте близости подземных ручьев и грунтовых вод;Не экономьте.

Воспользуйтесь услугами геодезиста;Лесистая местность – дополнительная проблема при земляных работах;Размеры фундамента данного типа достигают сотен квадратных метров. Просчитывайте нужную площадь на этапе предварительной подготовки;Изготовление и монтаж элементов фундамента начинайте только когда у вас в наличие есть все необходимые инструменты и материалы. Учитывайте, что при условии покупки составляющих фундамента у завода-изготовителя, стоимость будет в первую очередь зависеть от их размера и веса. При этом разрыв цен может быть очень ощутимым.Автор: ГригорийРаспечатать

Источники:

• fix-builder.ru
• stroitel-lab.ru
• moifundament.ru
• refite.ru

Как использовать колонку Lally (регулируемая стальная колонка)

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 20.06.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Когда в доме возникают структурные проблемы, такие как провисшие полы, домовладелец может немедленно начать беспокоиться о пятизначных счетах за ремонт. Учитывая жизненно важный характер фундамента дома, эти мысли понятны. Но в некоторых случаях установка набора столбцов может быть относительно простым решением в подвальных помещениях или подвалах для небольших проблем с фундаментом.

Что такое Lally Column

Колонны Lally можно использовать временно, чтобы выдерживать чрезвычайно большой вес конструкции при выполнении других ремонтных работ, таких как капитальный ремонт стен или установка новых окон или дверей.

Постоянные колонны иногда устанавливаются для устранения структурных проблем. Местные строительные нормы и правила часто позволяют оставить колонны на месте навсегда.

Самая старая форма лалли-колонны представляет собой нерегулируемую стальную колонну, обрезанную по размеру и заполненную бетоном. Однако этот термин стал охватывать многие другие версии мобильных стальных колонн: регулируемые стальные колонны, телестолбы и домкраты.

Регулируемые колонны состоят из двух телескопических стальных труб, одна внутри другой, которые регулируются вверх или вниз для временной или постоянной поддержки неподдерживаемой балки или балки.

Эта стойка, которую часто ошибочно называют «колонной на палочке», была изобретена в конце 1800-х годов Джоном Лалли в Уолтеме, штат Массачусетс, как огнеупорное и защищенное от насекомых средство поддержки здания в самых нижних точках. Предполагалось, что он будет заполнен бетоном и установлен в качестве постоянной опоры конструкции для нагрузок до 44 600 фунтов.

Постоянные и временные колонки Lally

Колонны Lally могут быть как временными, так и постоянными. Рабочие часто используют временные колонны для крепления балок верхнего этажа при демонтаже стены. Постоянные колонны иногда используются под домом, в подвале или подвале, чтобы укрепить конструкцию.

Регулируемый диапазон столбцов Lally

Колонны Lally обычно имеют высоту от 3 до 14 футов. Чем короче колонна, тем больший вес она выдержит.

Например, колонна длиной 6 футов и диаметром 4 дюйма имеет максимальный вес до 21 300 фунтов. Увеличение длины колонны снижает ее вес до 10 200 фунтов.

Нерегулируемые стойки Lally

Поскольку один тип колонны не регулируется, стальную колонну необходимо обрезать, чтобы она соответствовала необходимому пространству.

Обычно эти колонны имеют размер из стали 11 калибра и диаметр 4 дюйма, хотя иногда доступны и меньшие диаметры. При использовании в готовом подвале эти колонны могут быть заключены в коробку с деревом и гипсокартоном или оставлены открытыми.

Открытые колонны можно покрасить. Многие лалли колонны поставляются в загрунтованном состоянии, готовым к покраске.

Как установить колонку Lally

В этих инструкциях по установке предполагается, что вы будете устанавливать регулируемую стальную опорную колонну на прочном бетонном основании пола и под прочной несущей балкой, например, балкой из клееного бруса (LVL).

1. Измерить пространство

   Измерьте расстояние по вертикали. В пределах каждого класса колонны лалли существует диапазон регулировки узла крепежного винта. Типичный диапазон регулировки обычно составляет четыре дюйма. Например, если вам нужно поддерживать балку высотой восемь футов, вы должны приобрести лаллиную колонну длиной от 7 футов 9 дюймов до 8 футов 1 дюйм. Несмотря на то, что колонну можно регулировать, необходимо максимально уменьшить высоту винтовой части, так как это негативно влияет на ее прочность.

2. Установите верхнюю пластину

   Прикрепите прилагаемую металлическую пластину к нижней стороне балки LVL. Предварительно просверлите отверстия в балке LVL, так как болты, необходимые для крепления плиты, достаточно велики, чтобы расколоть балку. Теперь, когда вы установили расположение металлической пластины, отсоедините ее.

3. Прикрепите пластину к колонке Lally

   Прикрепите металлическую пластину к верхней части колонны.

4. Поднимите колонну Лалли

   Поверните крепежный винт на колонне так, чтобы расстояние от пола до нижней части несущей балки было примерно на 1/2 дюйма меньше.

5. Переместить столбец на место

   Вставьте колонку на место. Обратитесь к инструкциям производителя колонки для определения направления размещения. Некоторые регулируемые ламинарные стойки размещаются с крепежным винтом вверху, а другие — внизу.

6. Дальнейшее поднятие колонны Лалли

   Вращайте винт до тех пор, пока вертикальная колонна не станет плотно прилегать к балке. Цель состоит в том, чтобы аккуратно установить колонку на место, но не поднимать балку.

7. Снимите рычаг

   Если рычаг механизма регулировки является съемным, сдвиньте его и держите в надежном месте. Тем не менее, держите рычаг поблизости на случай, если потребуется регулировка.

Типовые проекты колонн Lally

• Когда строитель или подрядчик по реконструкции дома удаляет внутреннюю несущую стену, этот человек вставляет ряд несущих колонн вместо удаленной стены, чтобы сохранить структурную прочность дома. Эти столбы позже будут удалены, когда стена будет перестроена или будет установлен другой тип крепления (например, балка).
• Короткие домкраты часто размещают в труднодоступных местах, таких как подвалы и подвалы, чтобы исправить провисание полов.
• Временные объекты, требующие быстрой фиксации и легкого удаления.

Lally Меры безопасности для колонн

Колонны Lally представляют собой простые металлические трубы, которые могут внезапно стать опасными при неправильной установке. Когда вертикальная колонна установлена ​​даже немного не по отвесу или не по уровню, она может взлететь, как ракета, под воздействием огромного веса конструкции корпуса.

• Большинство опор не следует использовать для начальной операции подъема домкратом. Для подъема изделия следует использовать гидравлический или винтовой домкрат, после чего вставляется стальная опора. После того, как колонна установлена ​​на место, ее можно использовать для незначительной регулировки высоты с помощью части винтового домкрата.
• Расчетный вес колонн зависит от их вертикальной установки. Когда колонна даже немного отклоняется от вертикали, вы серьезно рискуете получить травму или умереть, так как вес сверху может заставить колонну вылететь. Используйте лазерный уровень, чтобы убедиться, что колонна стоит идеально вертикально. Используйте пузырьковый уровень, чтобы убедиться, что он стоит на идеально ровном месте.
• Стальные пластины в верхней и нижней части каждой стальной колонны необходимы для предотвращения врезания цилиндрических концов колонн в древесину.

Система фундаментов из геобетонных колонн | Geopier

Система фундаментов из геобетонных колонн | Геопиер

Мы используем файлы cookie, чтобы сделать веб-сайт Geopier лучше. Файлы cookie помогают предоставить вам более персонализированный опыт и соответствующий контент, а нам — веб-аналитику. Чтобы узнать больше о том, как мы используем файлы cookie, ознакомьтесь с нашей Политикой конфиденциальности. Продолжая использовать этот веб-сайт, вы принимаете использование этих файлов cookie.

Перейти к основному содержанию

• Приложения
• Решения
• Истории успеха
• Ресурсы
• Отличие Geopier
• Поддерживать
• Несущая способность

• Подразделение CMC
• Найдите инженера по продажам

• Дом
• Решения
• Жесткие системы включения
• Система колонн GeoConcrete®

Поделитесь этой страницей:

• Идеально подходит для глубоких профилей из мягкой глины и органического грунта
• Быстрая установка (сокращение сроков)
• Экономия 20-50 % по сравнению с глубоким фундаментом и чрезмерной выемкой грунта
• Без затрат на отвал и вывоз

Найти инженера по продажам

Обзор

Колонны Geopier GeoConcrete® (GCC) уникальны тем, что они не устанавливаются в лифтах, как наши системы RAP. Вместо этого они состоят из бетонной «колбы», на которую наложена экструдированная колонна из бетона. Одним из наиболее интересных аспектов GCC является то, что бетон помещается в герметичную (или закрытую) систему. Это обеспечивает более высокий уровень контроля качества во время монтажа, поскольку изменения давления напрямую связаны с тем, сколько бетона укладывается на каждом этапе строительства. GCC обеспечивают превосходный контроль осадки и высокое опорное давление для больших нагрузок в любом профиле почвы.

Тип почвы

• Органические почвы или очень мягкие глины и илы
• Крайние почвы для тяжелонагруженных конструкций

Монтаж

Установка колонны Geopier GeoConcrete® начинается с калибровки насоса и системы оправки, чтобы обеспечить надежный контроль качества во время установки. После калибровки оправка продвигается на желаемую расчетную глубину/несущий слой. Затем оправку извлекают и загоняют несколько раз, чтобы создать большое бетонное основание. После того, как основание построено, оправку медленно извлекают, чтобы создать непрерывную бетонную колонну между основанием и вышележащим фундаментом. Давление воздуха в системе контролируется и регистрируется во время строительства, чтобы убедиться, что был построен высококачественный непрерывный жесткий элемент включения.

Скачать спецификации

Заполните форму ниже, чтобы загрузить спецификации.

• Проспект о системе колонн Geopier GeoConcrete® (PDF)
• Рекламный проспект Geopier® Rigid Inclusion Advantage (PDF)

Успех Истории

Portland, ME

Супермаркет Portland Area

Приложение: Коммерческое
Система: Колонная система Geopier GeoConcrete®

Кембридж, Онтарио

Grand Condominiums

Применение: Жилой
Система: Колонная система Geopier GeoConcrete®

New Haven, CT

College Ave Офисное здание и гараж

Применение: коммерческое; Гараж
Система: система Geopier GP3®; Система колонн GeoConcrete®

Вашингтон, округ Колумбия

Замена мостов 11th Street SE

Применение: Транспорт
Система: Колонная система Geopier GeoConcrete®

Ревир, Массачусетс

Апартаменты Ревир-Бич

Применение: Жилой
Система: Колонная система Geopier GeoConcrete®

Рекомендации по проектированию

•    Идеально подходит для органических грунтов, тяжелых нагрузок и/или прилегающих конструкций

•    Фундаменты могут быть спроектированы как обычные фундаменты с опорным давлением до 10+ ksf

•    Плиты могут быть выполнены как обычные плиты -класс

•    Требуется гравийная подушка или платформа для передачи нагрузки

Вопросы строительства

• Не создает отвалов, что исключает затраты на транспортировку
• Часто приводит к экономии от 20% до 50% по сравнению с традиционными альтернативами (удаление и замена и глубокий фундамент)
• Быстрый процесс монтажа означает сокращение сроков строительства

Ресурсы

Установка и анимация колонн Geopier GeoConcrete® на месте

0:42 Продолжительность

Система колонн Geopier GeoConcrete® — Holiday Inn

1:15 Продолжительность

Скачать

Рекламный проспект Geopier® Rigid Inclusion Advantage

Флаеры и брошюры

Скачать

Проспект о системе колонн Geopier GeoConcrete®

Флаеры и брошюры

Посмотреть все

Получить контактную информацию

Найти инженера-геотехника Geopier

Подключиться

Нужна поддержка?

Мы здесь, чтобы помочь.

Звонок по электронной почте

2022 Стоимость фундамента на погонный фут

Типичный диапазон:

225 долларов — 3600 долларов США

Данные о затратах основаны на исследованиях HomeAdvisor.

Обновлено 11 августа 2022 г.

Автор HomeAdvisor.

Бетонные фундаменты стоят 225 долларов и 3600 долларов, в среднем 1912 долларов. Однако ваша цена будет зависеть от нескольких факторов, включая размер вашего дома, выбранный тип фундамента, строительные нормы и правила и другие факторы.

На этой странице:

1. Стоимость бетонного основания
   1. Калькулятор стоимости бетонного основания
      1. Стоимость бетонного основания за погонный фут
         1. Бетонное основание Цена за квадратный фут
            1. Стоимость заливки бетонного основания
               1. Цены на фундамент и бетонный фундамент
                  1. Факторы стоимости для цен на бетонное основание
                  2. Бетонные опоры своими руками против найма профессионала
                     1. Часто задаваемые вопросы

                     Стоимость бетонного основания

                     Стоимость бетонного основания от 1,50 до 24 долларов за погонный фут , в среднем 5 долларов за погонный фут . Цены варьируются от до 7 долларов за квадратный фут , в зависимости от размера проекта и типа фундамента. Средний дом с размерами 150 погонных футов стоит от 225 долларов до 3600 долларов. Нижние колонтитулы могут стоить от 75 до 150 долларов за квадратный фут , особенно если вам нужно всего несколько.

                     Хотя не во всех типах фундаментов используются бетонные основания, они, вероятно, понадобятся вам, если вы живете в районе, где почва промерзает. Это также верно для недвижимости на набережной или в пойме. Учитывайте эти факторы стоимости при планировании.

                     Concrete Footing Average Cost

                     Average Cost*	$750
                     High Cost	$3,600
                     Low Cost	$225

                     * Цена указана за 150 погонных футов шириной 12 дюймов и толщиной от 8 до 12 дюймов.

                     Стоимость бетонного основания за погонный фут

                     Размер бетонного основания определяет его цену, выраженную в стоимости за погонный фут. Бетонное основание стоит от 1,50 до 24 долларов США за погонный фут в зависимости от ширины, которая в среднем составляет 12 дюймов , но может варьироваться от 6 до 40 дюймов . Ширина фундаментов часто больше толщины стен над ними и зависит от:

                     • Значение несущей способности грунта: Слабый грунт требует большей ширины.

                     • Строительство: Для дерева требуется меньше всего, а для кирпичной кладки больше всего.

                     • Количество этажей: Трехэтажному дому нужно больше, чем одноэтажному.

                     Например, для одноэтажного строения на твердом грунте и деревянном каркасе можно использовать фундаменты шириной 6 дюймов . Для трехэтажного дома на слабом грунте с полностью залитым раствором каменным каркасом может потребоваться 40 дюймов минимум .

                     Бетонное основание Цена за квадратный фут

                     Бетонные фундаменты стоят от 3 до 7 долларов за квадратный фут . Большинство установщиков измеряют погонными футами, поскольку ширина зависит от проекта. Это позволяет им рассчитать необходимое количество фундаментов или их стоимость без необходимости ссылаться на квадратные метры собственности.

                     Стоимость заливки бетонных фундаментов

                     Стоимость рабочей силы для заливки фундаментов колеблется от 0,50 до 8 долларов за погонный фут, в зависимости от ширины и сложности выемки грунта. Ожидайте платить где-нибудь от От 50 до 350 долларов за фундамент в зависимости от типа заливаемого фундамента. Средняя стоимость одного фута составляет $150 . Профессионалы обычно включают установку фундамента в общую смету стоимости бетонного фундамента.

                     Бетонное основание обязательно. Неправильно установленный фундамент может привести к смещениям и трещинам в фундаменте, что может серьезно нарушить структурную целостность дома. Сведите к минимуму возможность возникновения проблем и избегайте затрат на ремонт фундамента , наняв квалифицированную команду подрядчиков со специальным опытом планирования и заливки бетонных оснований и фундаментов.

                     Цены на фундамент и бетонный фундамент

                     Стоимость строительства подвала или фундамента составляет в среднем 8500 долларов , или 4-7 долларов за квадратный фут, включая фундаменты, стены и плиту. Фундаменты — это неглубокие бетонные колонны по краям фундамента, которые распределяют нагрузку здания и поддерживают другие архитектурные элементы, такие как стены и лестницы. Общая стоимость фундамента обычно включает в себя стоимость фундамента.

                     Бетонные фундаменты , которым нужна только плита, стоит меньше всего. Если вы строите подвал, вы заплатите больше всего. Затраты на фундамент будут выше, если вам нужно залить фундамент для подвала под домом или если будет подвал, который можно использовать в качестве жилого помещения, поскольку обе эти установки требуют дополнительных земляных работ, материалов и других затрат.

                     Найти подрядчиков фундамента

                     Почтовый индекс

                     Поговорите с профессионалами

                     Факторы стоимости для цен на бетонное основание

                     Цена ваших бетонных фундаментов будет варьироваться в зависимости от размера, трудозатрат и ряда других факторов. Учтите следующее при составлении бюджета вашего проекта.

                     Тип фундамента

                     Тип фундамента, который следует использовать, соответствует типу залитого фундамента. Более толстые опоры, как правило, стоят дороже. Существует два основных типа фундаментов:

                     • Непрерывные фундаменты проходят по всей длине фундамента и могут выходить за пределы боковых сторон для более широкого основания, которое распределяет нагрузку от стен сверху на грунт снизу.

                     • Фундаменты устанавливаются под более концентрированной нагрузкой, например, под одной опорой или колонной, а не под всей стеной.

                     Тип грунта

                     Перед заливкой фундамента проверьте грунт на месте строительства. Различные типы грунтов имеют разную несущую способность, поэтому вам необходимо знать тип грунта, чтобы использовать правильную прочность и количество материалов.

                     Почва, как правило, более устойчива, если в ней больше камня. Например, кристаллическая коренная порода может выдерживать самые большие нагрузки, тогда как глина является наименее упругим типом почвы. Для более слабого грунта потребуются более широкие и дорогие опоры, чтобы компенсировать его сниженную несущую способность.

                     Тип дома

                     В зависимости от типа дома, который вы строите, необходимы различные типы, ширина и количество фундаментов. Одноэтажный дом будет оказывать гораздо меньшее давление на почву, чем двух- или трехэтажный дом. Планировка дома также является фактором, определяющим размер и количество необходимых опор.

                     Строительные нормы и правила

                     Проверьте местные строительные нормы и правила. Строительные нормы различаются в зависимости от штата и муниципалитета и, как правило, более строгие в одних частях страны, чем в других. Если в вашем районе требуются более солидные фундаменты, они займут больше вашего бюджета.

                     Климат

                     В целом, ваш местный климат также диктует тип необходимых вам фундаментов, способ их установки и стоимость рытья фундаментов. Например, бетон быстрее портится в более жарком климате, поэтому вам, возможно, придется платить больше за материал с добавлением консервантов или средств обработки. С другой стороны, в холодном климате может потребоваться более глубокая установка фундамента, чтобы он оказался ниже линии промерзания и предотвратил вздутие или сдвиг от замерзания и оттаивания.

                     Сравните предложения от профессионалов бетонных подрядчиков

                     Почтовый индекс

                     Получить котировки

                     Бетонные фундаменты своими руками по сравнению с наймом профессионала

                     Как и в большинстве других проектов фундамента дома, работы по бетонному фундаменту не являются самостоятельной задачей. Профессионал может гарантировать, что установка имеет правильную ширину, глубину и толщину для поддержки конструкции. Они также могут подтвердить, что верхняя часть ровная, что снижает вероятность растрескивания или смещения стен. Когда вы будете готовы связаться с подрядчиками по бетонированию фундаментов рядом с вами , обязательно:

                     1. Спросите об их опыте работы с вашим проектом.

                     2. Узнайте, какие профессионалы займутся вашим фундаментом.

                     3. Получите не менее трех оценок, прежде чем выбрать компанию.

                     Часто задаваемые вопросы

                     Бетонный нижний колонтитул представляет собой относительно неглубокую колонну из бетона, которая находится под стенами фундамента. Нижние колонтитулы распространяются шире, чем фундамент, поэтому они могут выдерживать больший вес в критических местах, например, под стенами. Точные размеры нижних колонтитулов зависят от дома, поэтому более крупные конструкции нуждаются в большем фундаменте.

                     Как рассчитать размер бетонного основания?

                     Для расчета размера фундамента необходимо знать минимальную ширину и высоту домов в вашем регионе. Умножение ширины на линейную площадь конструкции даст вам размер в линейных футах.

                     Чтобы преобразовать линейные футы в квадратные, нужно разделить ширину на 12. Например, 18-дюймовый нижний колонтитул равен 1 ½ квадратных фута на погонный фут. Умножьте это число на общее количество в погонных футах, чтобы получить ответ в квадратных футах.

                     Сколько стоят фундаментные сваи?

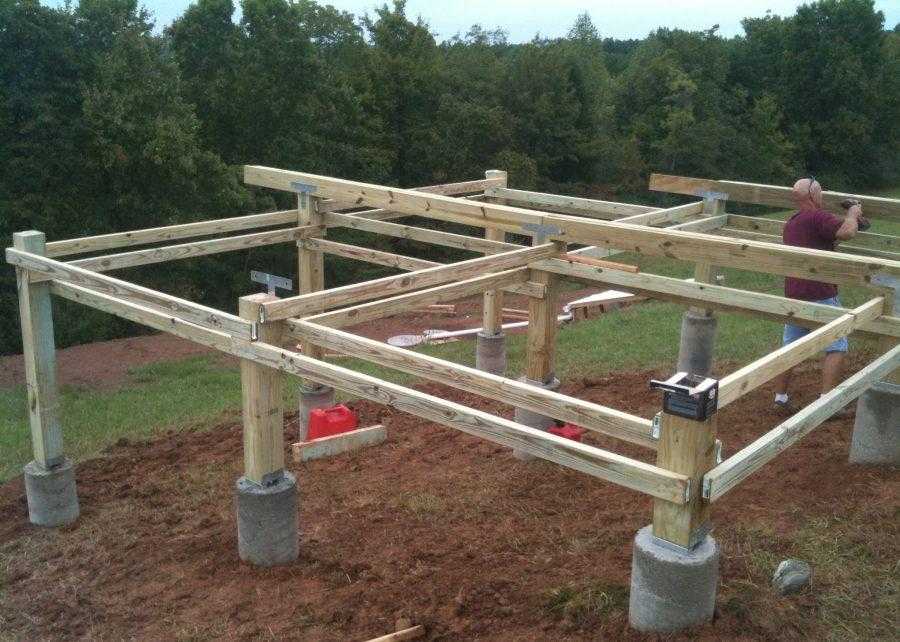

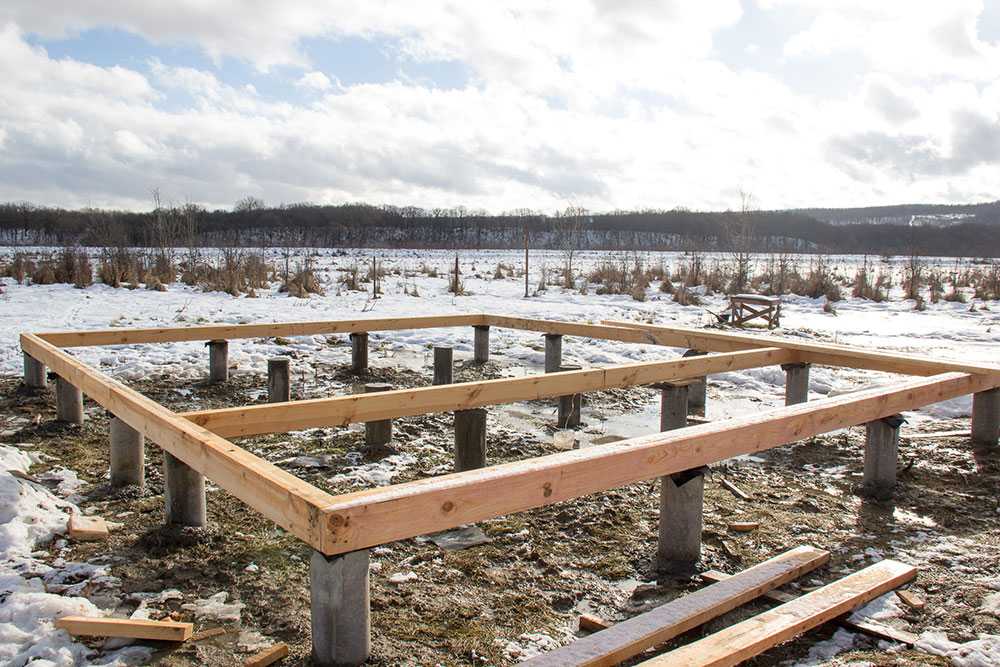

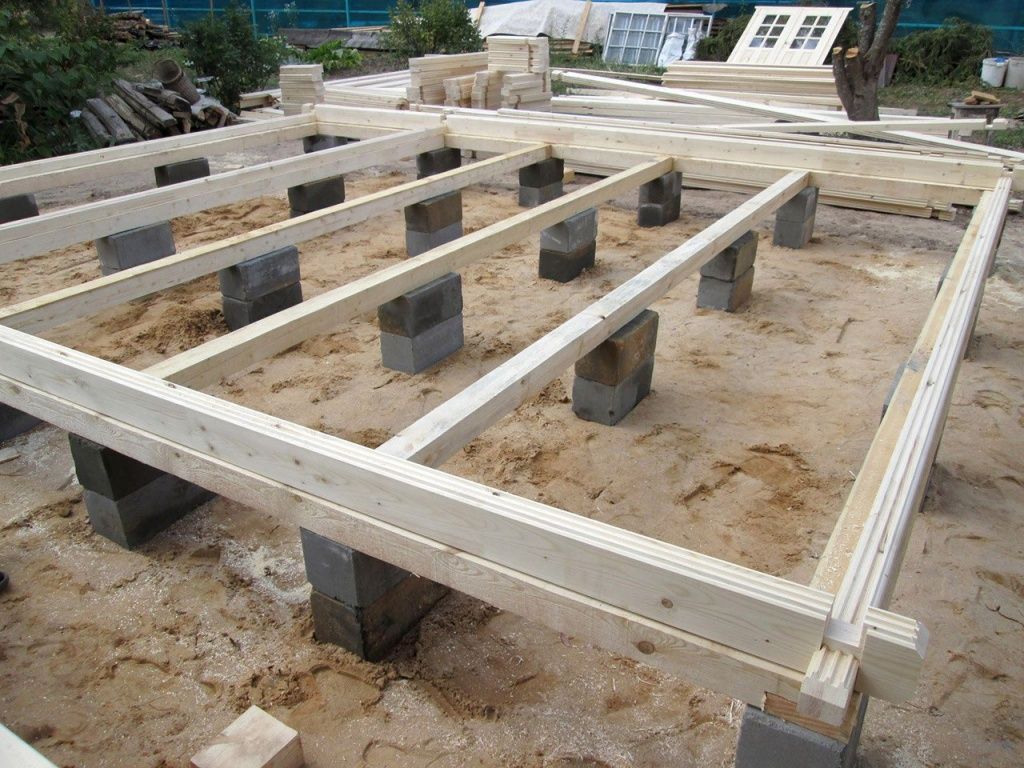

                     Стоимость установки опорно-балочного фундамента составляет 5 долларов США за квадратный фут или 8000-15000 долларов США . Этот стиль является стандартным для домов, построенных до 1960-х годов или в районах, подверженных наводнениям.

                     Какой вес может выдержать бетон?

                     Вес бетонной опоры варьируется от 1500 до 6500 фунтов на квадратный дюйм. Фундаменты требуют по крайней мере от 3500 до 4500 фунтов на квадратный дюйм. Помните, однако, что ваш тип почвы, климат и используемые материалы существенно повлияют на то, какой вес могут выдержать ваши опоры, особенно в определенных областях.

                     Сколько стоит залить бетонную плиту 20×20?

                     Заливка бетонной плиты размером 20 x 20 футов стоит от 1600 до 3200 долларов США . Эти оценки основаны на средней стоимости заливки бетонной плиты в размере от 4 до 8 долларов за квадратный фут .
