Люминесцентные лампы VS светодиодов для аквариума

Комментарии 2015.01.16

В этой статье я расскажу о противостоянии люминесцентных и светодиодных светильников для аквариумов. Решим, какие лампы лучше: люминесцентные лампы или светодиоды.

Этот вопрос будоражит многих любителей аквариумов. Скажу сразу, например, в других областях, он уже давно отпал (например, в теплицах агрокомплексов Вы их не встретите).

Для начала хочется понять, почему люминесцентные так прижились в аквариумах? Да все очень просто! Они достаточно компактны, не дороги, имеют вытянутую форму (я про лампы Т8 и Т5). Они прижились как классика и все тут. Но эра их на исходе, и дальше я Вам докажу почему.

Начнем сравнение:

1. Световой поток ламп люминесцентных и светодиодных ламп. У хороших (обращаю внимание у ХОРОШИХ) люминесцентных ламп и у средненьких светодиодов он примерно одинаков, люминесцентки дают в среднем 90 – 100 Люмен на 1 Вт, светодиоды – 100 – 110 Люмен на 1 Вт. Современные светодиоды (например, в моем фонарике) дают спокойно 130 Люмен на 1 Вт. Последние не серийные образцы – до 155 Люмен\Вт. В итоге перевес светодиодов небольшой – 10%. Запомним это в виде коэффициентов: 0,9 для люминесцентной и 1 для светодиодной лампы.
2. Потери на отражателе. Люминесцентная лампа светит во все стороны (360 градусов), а аквариум стот только с одной стороны и чтобы его осветить нужно 90 градусов. В итоге 75% света идет «не туда». Поэтому в наших знакомых светильниках есть отражатели (рефлекторы). Но они работают не со 100% КПД отражения. Потери потока на рефлекторе в среднем 50%.
   Светодиод же имеет изначально нужную направленность светового потока (например, от 30 до 120 градусов в среднем). Его КПД при этом почти 95%.
   Запомним коэффициенты: 0,5 для люминесцентной, и 0,95 для светодиода.
3. Срок службы. Тут все банально и просто. Кто бы из производителей не говорил, но реальный срок службы люминесцентной лампы для аквариума равен 3 – 6 месяцев, далее потеря потока более 25%, потеря спектра для растений и т.д. Светодиод будет служить вам годами.
   Максимум что в нем может сломаться через пяток лет – это или вентилятор или блок питания, что стоит очень дешево и легко чинится. Поэтому светодиод выгоднее в долгосрочной перспективе.
4. Мерцание. Люминесцентная лампа имеет частоту мерцания, очень негативную для нашего глаза. Поэтому офисный люминесцентный свет – это не очень благоприятно для здоровья глаз и нас в целом. Как сказывается на рыб – не знаю, но видел лишь отрывки заметок американцев, которые наблюдали значительно лучшую жизненную активность и репродуктивность рыб, живущих под светодиодами по сравнению с другими типами ламп.
5. Эффективность для растений. Тут сложнее, но знать это очень важно. Фотосинтез проистекает активнее (в несколько раз) в двух узких коридорах спектра света: красный (660 нм.) и синий (450 нм.). Представить это можно так. Например, есть одна лампа с широким спектром, другая с узким (в нужном диапазоне). Их эффективность для растений будет отличаться в 3 – 7 раз. В обычных лампах белого света с широким спектром 1 Вт энергии тратится в 3-7 раз менее эффективно с точки зрения роста растения.
   На рынке активно пропагандируются специальные люминесцентные фитолампы, якобы имеющие значительные пики спектра в областях фотосинтеза. Но скажу Вам что в большей мере – это маркетинг и желание продать вам лампу в 2-3 раза дороже. Там действительно есть пики в синем и красном спектре, но не такие активные как у светодиодов узкого спектра. Большая часть энергии размазывается по всему видимому диапазону света. Они, конечно, эффективнее самых обычных ламп, но не намного.
   Светодиод же с длиной волны 660 нм тратит почти всю энергию на нужный диапазон.

   В подтверждении этих слов привожу спектрограммы ламп (не от производителей, а от ученых и инженеров)

Спектр свечения красных светодиодных ламп

Спектр свечения люминесцентных ламп

Спектр свечения люминесцентных ламп с улучшенными показателями красного и синего спектров

---

Рекомендуем к прочтению

1. 10 правил света для аквариума >>
2. Светодиоды, PAR, LM, LUX и другие. Что нужно растениям? >>
3. 5 правил светодиодной подсветки аквариума >>
4. Пресноводный и морской аквариум – в чем отличие света для них?! >>

Комментарии:

Напишите ваш вопрос или комментарий

Чем отличаются светодиодные лампы от энергосберегающих компактных люминесцентных

Светодиодные лампы или светодиодные светильники в качестве источника света используют светодиоды, применяются для бытового, промышленного и уличного освещения.

От ламп накаливания бытовые потребители постепенно отказываются, и применяют их всё реже и реже. Сначала их заменили компактные люминесцентные лампы (КЛЛ). Они потребляют электроэнергии в 5 раз меньше, при той же яркости. То есть люминесцентной лампой в 20 Вт можно заменить 100 Вт лампу накаливания. За это их прозвали энергосберегающими.

Технологии не стоят на месте и в последние 5 лет на рынке укрепились светодиодные лампы или LED. Ассортимент продукции достаточно широк от световых панелей и лент до прожекторов и ламп под все возможные цоколи. При этом светят в 10 раз ярче, чем лампы накаливания той же мощности. Давайте подробно рассмотрим отличия энергосберегающих и светодиодных ламп.

Интересно:

Светодиодные лампы фактически тоже относятся к энергосберегающим, но в народе такое название закрепилось за компактными люминесцентными лампами, хотя энергию они сберегают не так как светодиодные. В статье предлагаю не отклоняться от народных названий.

Состав

Энергосберегайки представляют собой компактный вариант классической трубчатой люминесцентной лампы, которые выпускаются под штырьковые цоколя g5 и g13, обычно различаются по толщине трубки (t5, t8). Компактность достигнута за счёт скручивания трубки в форме спирали. Тогда при том же принципе действия вы получаете источник света по размеру и цоколю повторяющий распространённые лампы накаливания.

Наиболее востребованы модели ламп с цоколями E14 и E27.

Компактная энергосберегающая лампа состоит из:

• цоколя;
• корпуса;
• электронного балласта;
• колбы.

В свою очередь колба наполнена парами ртути и её внутренние стенки покрыты люминофором, от его состава зависит цветовой спектр и цветовая температура.

Светодиодные лампы в зависимости от годов выпуска строились с использованием разных конструктивных и схемотехнических решений, типах светодиодов. Ранние модели выпускали с 5 мм светодиодами, позже их заменили SMD светодиоды, такие как вы могли встретить на светодиодной ленте.

Последние новации – это филаментные нити, они состоят из светодиодных кристаллов расположенных на сапфировом стекле или другом диэлектрическом материале, равномерно покрыты люминофором, что создает иллюзию светящейся нити. Внешне такие лампы похожи на лампы накаливания – у них прозрачная стеклянная колба и нет пластика в корпусе.

И так общая конструкция большинства светодиодных ламп:

• цоколь;
• пластиковый или металлический корпус;
• источник питания;
• металлическая плата со светодиодами;
• светорассеивающая колба.

Первое отличие люминесцентных энергосберегаек от светодиодных в используемых источниках света: трубка с парами ртути против полупроводниковых кристаллов.

Яркость и мощность

У лампы есть три основных характеристики:

• Потребляемая мощность, Вт;
• Световой поток, Лм;
• Цветовая температура, К.

В принципе единственный возможный путь к сохранению электроэнергии – увеличение удельного светового потока, т.е. соотношение Лм/Вт.

Для сравнения давайте рассмотрим световой поток от ламп разной конструкции:

Лампа накаливания в зависимости от особенностей исполнения может выдавать до 20 Лм на 1 Ватт потребляемой мощности, при этом чаще всего это порядка 10-17 Лм/Вт.

Люминесцентная лампа выдает от 40 до 70 Лм/Вт. Стоит сказать, что несмотря на снижение популярности этих источников света инженеры улучшают эти показатели и встречаются публикации о том, что достигнуто порядка 100 Лм/Вт, но в продаже я таких не встречал.

Светодиодные лампы светят еще ярче – 80-120 Лм/Вт. За последнее десятилетие этот показатель вырос в разы, а цена снизилась еще больше. Это и есть причиной успеха LED-продукции на рынке.

Отсюда следует, что при работе наибольший нагрев у ламп накаливания (более 100 градусов), на втором месте энергосберегающие лампы (60-80 градусов), самые холодные лампы – светодиодные (30-40 градусов). Это связано с разницей в КПД, при работе светодиодных ламп в тепло выделяется наименьшее количество энергии.

Ресурс и потеря яркости

30000-50000 часов – средний срок службы светодиодных ламп. Но он значительно зависит от условий эксплуатации. Например, если LED-источник света работает в жарких условиях то срок может снизиться в 2 и больше раз.

10000 – часов работают люминесцентные лампы. Но это тоже не статическая величина, встречаются случаи, когда они перерабатывают свой ресурс или наоборот – сгорают преждевременно.

Основная причина выхода из строя компактных люминесцентных ламп – частое включение и выключение, тогда как те лампы, что включены круглосуточно обычно переживают ресурс в разы. Это связано с принципом работы, об этом немного позже.

На длительность срока эксплуатации влияет и система питания. К слову, люминесцентные лампы с электромагнитным балластом (дросселем) лампы работают в два раза меньше чем с электронным. Но в компактных энергосберегающих лампах используется только электронный балласт (ЭПРА).

1000 часов светят лампы накаливания. Срок службы сократится, если лампу часто включают и выключают или она работает в условиях с повышенной температурой и вибрацией. Удары и сотрясения лампочки могут повредить спираль, и она оборвется.

Вывод:

Светодиоды имеют наибольший ресурс среди перечисленных аналогов. Светодиодные лампы не боятся частых включения и выключений – это позволяет их применять в коридорах, туалетах и кладовых.

Снижение яркости ламп со временем

Лампы накаливания уверено выдают свои люмены на протяжении всего срока службы, возможно снижение до 7%. Основной причиной снижения яркости является загрязнение колбы и плафона светильника.

Энергосберегающие лампочки, как и любые типы люминесцентных ламп, имеют свойство стареть. И световой поток Снижается до 50% к концу срока службы. Это связано со старением люминофора, его выгоранием, износом электродов. Вы могли заметить, что старые ЛЛ часто чернеют у концов трубки, это признак скорой замены.

Светодиодные лампы выдают заявленный световой поток не постоянно. Световой поток снижается до 15% уже через 25000, что значительно дольше, чем у энергосберегающих ламп, за это время вы замените две таких, а светодиодная будет продолжать работать. На яркость также влияет и температура. Если лампа перегревается, то световой поток падает до 80% от номинального в течении 2-3 минут. При длительном перегреве кристалл светодиода деградирует и может сгореть.

Способ питания

Оба вида ламп требуют особого подхода к питанию. Для этого внутри корпуса расположена схема питания.

Компактные люминесцентные лампы

Люминесцентные лампы довольно специфичный источник света с точки зрения питания, для их включения нужна схема повышающая напряжение выше напряжения питания в электросети. Ранее для этого использовали дроссель со стартером, теперь электронный пускорегулирующий аппарат (балласт). Внутри колбы газ, на её концах две спирали, напряжение подключается к спиралям (электроды).

Для упрощения понимания процесса розжига я опишу его на примере устаревшей системы пуска, в ЭПРА используемом на энергосберегающих лампах принцип тот же, но подход другой.

Так как в выключенном (холодном) состоянии сопротивление между электродами большое, поэтому сначала их разогревают, за это отвечает стартер. Начинается процесс под названием «термоэлектронная» эмиссия, начинают испускаться свободные электроны.

В стартере находится колба с газом, например неон, и биметаллические контакты, которые в горячем состоянии замыкаются и конденсатор. Ток в 20-50 мА, через колбу с газом разогревают контакты, они замыкаются, а разряд внутри колбы стартера прекращается. Тогда ток ограниченный реактивным сопротивлением дросселя и спиралей протекает по контуру: Источник питания – дроссель – спираль – стартер – спираль – источник питания.

Спирали разогреваются, а пластины стартера остывают и размыкаются. В результате чего энергия происходит всплеск напряжения достаточный для ионизации газов в колбе лампы, после чего происходит её зажигание, сопротивление между электродами резко снижается. Эти процессы приводят к протеканию тока через колбу и излучению света.

Как вы могли заметить процесс достаточно сложный. Включение лампы усложняется, если спирали износились или деградировал люминофор, а также в холоде. Это большая проблема всех люминесцентных, газоразрядных источников света – включение при морозе. Оно может либо происходить крайне долго или вообще не включиться, если лампа не первой свежести. Да и итоговая яркость в холоде может быть ниже номинальной.

Сейчас отказываются от такого подхода, используют импульсные схемы, которые называют электронным балластом или ЭПРА. Его типовую схему вы видите ниже. Она работает на высокой частоте (десятки кГц), против 50 Гц питающей сети в схеме с дросселем. Это позволяет получить более равномерное и яркое свечение, а также облегчить розжиг лампы и снизить износ электродов.

Светодиодные лампы

У светодиодов требования к питанию проще, хотя все равно довольно жесткие. Основная задача стабилизировать ток. Источник питания называют драйвера или источником тока, это такой прибор, который стремится поддерживать заданный ток независимо от сопротивления нагрузки. Фактически сопротивление ограничено мощностью драйвера.

В самых дешевых лампах драйвер и стабилизация отсутствует, ток просто снижают балластным сопротивлением до приемлемой величины при условии нормального напряжение в питающей сети. Но напряжение в сети часто отклоняется от нормы и происходят всплески, такие лампы долго не живут, светодиоды сгорают из-за долгой работы при повышенном напряжении питания, или при скачке напряжения. Типовая схема балластного драйвера изображена на фото.

Недостатки такой схемы – отсутствие стабилизации и гальванической развязки, защиты, недолговечность лампы, высокие пульсации светового потока (если установлен фильтрующий конденсатор низкой емкости).

Преимущества – дешевизна и простота.

Однако в последнее время часто встречаются и бюджетные лампы (до 3-х долларов) с приемлемым импульсным драйвером со стабилизацией тока.

Преимущества – гальваническая развязка, возможно наличие защит, стабилизация тока, больший срок службы светодиодов, низкие пульсации света.

Недостатки – относительная дороговизна, при использовании некачественных компонентов драйвер тоже может сгореть.

Утилизация и вред экологии

Основная проблема люминесцентных ламп – использование ртути в колбе, она вредит окружающей среде и здоровью человека, если разобьётся в помещении. Это вызывает большие затраты на утилизацию (для предприятий). Нужно проводить процесс «демеркуризации».

Светодиодные лампы не несут вреда экологии, могут утилизироваться как бытовые отходы, не используются вредные вещества при их изготовлении. При этом существуют компании по их переработки для вторичного производства. Встречаются публикации о том, что отдельные предприятия занимаются переработкой полупроводниковых кристаллов.

Заключение

Подведем итоги и перечислим кратко достоинства и недостатки ламп:

Энергосберегающие люминесцентные:

• «–» Проблема утилизации и вред экологии.
• «–» Световой поток ниже, чем у светодиодных.
• «–» Срок службы 10000, хоть и больше чем у ламп накаливания, но меньше LED-продукции.
• «+» Относительная надежность.
• «+» Яркость.
• «+» Энергопотребление.
• «+» невысокая рабочая температура.

Светодиодные:

• «–» Цена качественных ламп может доходить до 8-10 долларов.
• «–» У низкокачественных ламп плохой цветовой спектр и высокие пульсации.
• «+» Энергосбережение.
• «+» Яркость.
• «+» Долговечность.

Светодиодные лампы тоже энергосберегающие, но по упомянутым причинам такое название закрепилось за компактными люминесцентными лампами. Светодиоды – это актуальный, надежный и популярный источник света. Инженеры лидирующих производителей постоянно занимаются повышением качества света и цветового спектра.

Ранее ЭлектроВести писали, что электроэнергия не является дефицитным товаром. В развитых и большинстве развивающихся стран мира нет дефицита электроэнергии. В энергосистемах этих стран отмечается скорее избыток генерирующих мощностей, и, во многих случаях, в среднем отмечается снижение их КИУМ (коэффициента использования установленной мощности) в последние годы.

По материалам: electrik.info.

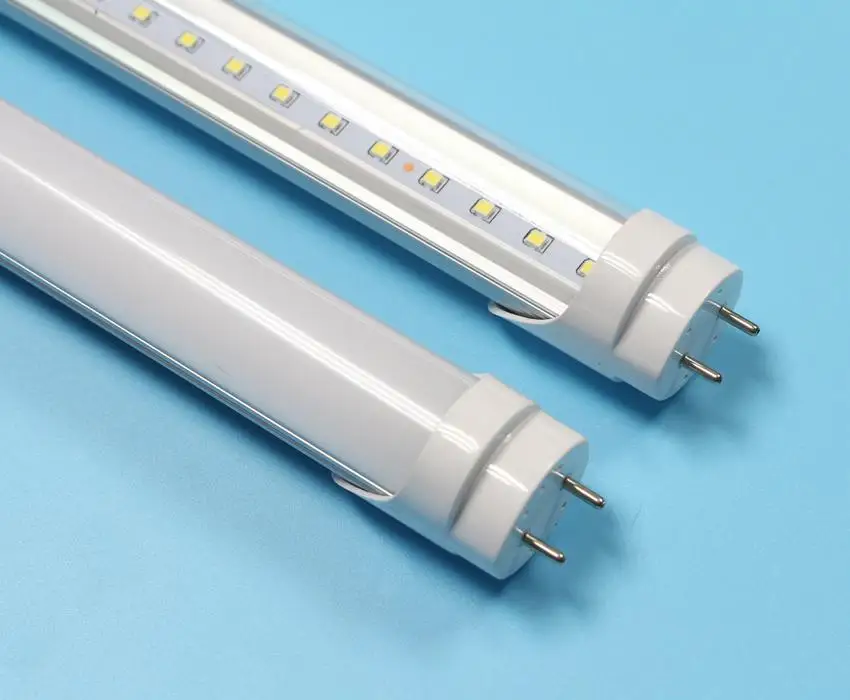

Полное руководство по выбору и установке светодиодных трубчатых ламп

Дом / Блог / Технологии и цветоведение / Подробное руководство по выбору и установке светодиодных трубчатых ламп

Замена люминесцентных ламп на светодиодные может быть запутанным и пугающим процессом. Мы составили это руководство, чтобы развеять все тонкости замены люминесцентных ламп на светодиодные.

Соглашение:

• Преимущества светодиодных труб над флуоресцентными трубками


• Тип B — обход балласта


• UL Тип C — удаленный драйвер


• Шунтированные и нешунтированные надгробия


• Определите, совместим ли ваш светодиодный ламповый светильник с шунтированной или нешунтированной конфигурацией надгробия


• Что делать, если вы не хотите беспокоиться обо всем этом?

Фотометрические спецификации для светодиодной трубки -цветовая температура (CCT), Lumens и CRI

Стоимость светодиодных труб. Многие преимущества светодиодных ламп по сравнению с люминесцентными описаны достаточно подробно, поэтому мы не будем вдаваться в подробности, остановимся на трех основных преимуществах:

• Более высокая эффективность, экономия энергии (до 30-50%)


• Более длительные сроки (обычно 50 тысяч часов)


• Нет ртуть

2) флуоресцентные трубки Size и светодиодные модернизации Dubetorting 8

2).

Поскольку люминесцентные светильники часто монтируются в потолки и подключаются непосредственно к электросети, они относительно дороги и их трудно заменить полностью.

В результате часто наиболее экономично просто использовать тот же люминесцентный светильник, но заменить люминесцентную лампу светодиодной лампой.

Поэтому важно понимать, какие типы люминесцентных ламп были разработаны, чтобы можно было установить правильный светодиодный ламповый светильник.

За прошедшие годы производители люминесцентных ламп разработали множество вариантов размеров и типов.

• T8 4 фута: 4-футовые люминесцентные лампы T8 сегодня являются наиболее часто используемым типом. Они имеют длину 48 дюймов и диаметр лампы 1 дюйм.


• T12 4 фута: четырехфутовые люминесцентные лампы T12 менее эффективны по сравнению с лампами T8. Они имеют ту же длину, что и лампы T8, но имеют больший диаметр 1,5 дюйма.


• T5 4 фута: Четырехфутовые люминесцентные лампы T5, как правило, являются наиболее эффективными и являются одними из новейших типов ламп, представленных в 2000-х годах в США. Они обычно обозначаются как T5HO (высокая мощность) и обеспечивают большую яркость, чем их аналоги T8. Они немного короче четырех футов (45,8 дюйма). Лампы T5 бывают различной длины, такие как версии 1 фут, 2 фута и 3 фута, и обычно используются в не потолочных светильниках, таких как настольные лампы.

Трубки T8 и T12 также доступны другой длины, например, 8-футовые, но наиболее распространенными остаются трубки длиной 4 фута.

Светодиодные трубчатые светильники повторяют механические размеры, чтобы гарантировать, что они могут быть настоящей заменой для модернизации, и имеют те же названия форм-фактора (например, 4-футовый светодиодный трубчатый светильник T8).

Приспособления T8 и T12 обычно имеют одинаковую длину и используют одни и те же штифты, поэтому механически они обычно совместимы друг с другом.

Светильники T5 НЕ являются кросс-совместимыми с лампами T8 и T12 из-за разных размеров штырей и фактической длины.

3) Модернизация балластов люминесцентных ламп и светодиодных ламп

Во всех люминесцентных лампах используется устройство, называемое балластом, для регулирования яркости лампы по мере ее нагревания. Эти устройства необходимы для люминесцентных ламп и отличаются от ламп накаливания тем, что их можно подключать непосредственно к сетевым электрическим цепям.

Светильники люминесцентных ламп обычно содержат балласт внутри светильника, доступ к которому возможен без снятия светильника с потолка. Изменения в балласте люминесцентной лампы должны выполняться только теми, кто хорошо разбирается в электромонтажных работах.

Источник

Флуоресцентные лампы T5, T8 и T12 работают немного по-разному и поэтому имеют разные типы люминесцентных балластов.

Светодиодные лампы, с другой стороны, работают иначе, чем люминесцентные лампы, и не используют балласт (но используют электронные компоненты, составляющие драйвер светодиода).

Ранние светодиодные ламповые лампы требовали удаления или обхода люминесцентного балласта. Теперь многие светодиодные трубки совместимы с люминесцентными балластами, что позволяет легко заменить люминесцентную лампу без повторной проводки светильника. Ниже мы обсудим общие термины, используемые для каждой из этих конфигураций.

3A) Светодиодный трубчатый светильник UL типа A — совместимый с балластом

Обычно разработанный «UL Type A» — эти светодиодные трубки совместимы с люминесцентными балластами. Они наиболее просты в реализации, так как не требуют перемонтажа люминесцентного светильника.

Светодиодный трубчатый светильник UL типа A в основном ведет себя так же, как люминесцентная лампа, и его можно легко заменить.

Идеально подходит для: Потребители, которые не хотят или не хотят выполнять электромонтажные работы, осветительные установки, где высока стоимость труда электрика

Недостатки : Люминесцентные балласты могут выйти из строя, что потребует постоянного обслуживания и возможной замены или обхода балласта; потенциальные проблемы с совместимостью флуоресцентного балласта; более низкий общий электрический КПД из-за балласта.

3B) Светодиодные трубчатые лампы UL типа B — обход балласта

Светодиодные трубчатые лампы, имеющие спецификацию «UL Type B», несовместимы с люминесцентными балластами. Они не могут использоваться с люминесцентным балластом и должны быть подключены непосредственно к электросети. Однако светодиодный драйвер встроен в саму светодиодную трубку.

UL Светодиодные трубки типа B могут быть подразделены на односторонние и двусторонние.

В односторонней конфигурации используются только два контакта на одном конце трубки (один контакт = под напряжением, один контакт = нейтраль), а два контакта на другом конце электрически не функционируют и используются только для удерживая лампу на месте.

Для одноцокольных конфигураций важно направление установки лампы — неправильная конфигурация может привести к тому, что лампа не загорится, или к потенциально опасному пожару. Односторонние конфигурации обычно имеют наклейку на одном конце трубки со словами «ВХОД ПЕРЕМЕННОГО ТОКА» или подобным. Некоторые несимметричные конфигурации могут принимать питание с любого конца.

В двусторонней конфигурации два контакта на каждой стороне трубки имеют одинаковую полярность. Следовательно, патроны на одном конце трубки должны быть подключены к [нейтрали], а другой — к [плюсу].

Идеально подходит для: установок, где возможна замена электропроводки; более высокий КПД и меньшие затраты на техническое обслуживание.

Недостатки : требует умения и знания электропроводки и электробезопасности.

3C) Светодиодные трубки типа C UL — дистанционный драйвер

Светодиодные трубки типа C UL встречаются относительно редко, но обеспечивают наибольшую гибкость и эффективность для системы освещения. В отличие от светодиодных трубок UL типа B, они не имеют драйвера светодиодов, встроенного в светодиодную трубку, и поэтому требуют подключения отдельного устройства драйвера светодиодов между светодиодной трубкой и электросетью.

Идеально подходит для:  самые низкие затраты на техническое обслуживание, поскольку драйверы светодиодов можно заменить без замены всей светодиодной трубки; дополнительные параметры светодиодного драйвера, такие как диммирование 0–10 В и другие возможности подключения к Интернету вещей.

Недостатки : Требует большей части электрических работ, так как необходимо удалить люминесцентный балласт, а затем заменить его драйвером светодиода.

3D) Шунтированные и нешунтированные надгробные плиты

Надгробные плиты представляют собой «гнезда» или патроны, в которые будут устанавливаться светодиодные трубчатые светильники, обеспечивая как механическую поддержку, так и электрический ток.

Надгробия имеют два электрических контакта, соответствующих двум контактам на люминесцентных/светодиодных трубках. Два электрических контакта могут быть:

i) не подключен к какому-либо источнику электроэнергии

ii) один подключен к току, другой подключен к нейтрали

iii) оба подключены к току или нейтрали

Сценарий ii) называется нешунтированным, а сценарий iii) является называется шунтированным. «Шунтинг» относится к объединению двух отдельных цепей в одну. Результатом шунтирования является то, что оба контакта надгробного камня подключаются к одной и той же электрической полярности.

В общем, люминесцентные светильники, которые никогда не переделывались под светодиоды или балласты мгновенного включения имеют нешунтированные надгробия , в то время как те, которые были изменены для светодиодов или балласта мгновенного запуска , могут иметь шунтированные надгробия .

Иногда надгробия зашунтированы снаружи, как показано на фото выше, где вводы проводов открыты только с одной стороны. Однако в некоторых случаях надгробные плиты могут иметь внутреннее шунтирование, когда вводы проводов с обеих сторон открыты, но подключены внутри надгробия.

Поскольку некоторые надгробные плиты имеют внутреннее шунтирование, визуальная проверка надгробий не дает окончательного результата. Мы настоятельно рекомендуем проверить два контакта надгробия с помощью вольтметра, чтобы определить, существует ли замкнутая или разомкнутая цепь. Замкнутая цепь будет указывать на шунтированные надгробия.

3E) Определите, совместим ли ваш светодиодный светильник с надгробной плитой с шунтированием или без него. Это связано с тем, что каждый из двух контактов в надгробии должен иметь противоположную полярность для работы однотактной светодиодной трубки. Однако в шунтированном надгробии это невозможно, так как произойдет внутреннее короткое замыкание.

Если у вас есть шунтированные надгробные плиты, вам нужно будет перемонтировать или заменить их и соединить их в соответствии со схемой подключения производителей однотактных светодиодных трубчатых ламп.

Если ваш светодиодный светильник двусторонний, он, скорее всего, совместим как с шунтированными, так и с нешунтированными надгробиями. Причина в том, что два контакта на каждом конце светодиодной трубки должны иметь одинаковую полярность, поэтому независимо от того, зашунтированы они или нет, это не должно влиять на конечную результирующую схему.

Имейте в виду, что в этом разделе обсуждается, является ли сам надгробный камень шунтированным или нешунтированным — обязательно правильно подключите провода к надгробному камню в соответствии со схемой подключения производителя, чтобы обеспечить безопасную установку.

3F) Что делать, если вы не хотите беспокоиться обо всем этом?

Установка неподходящего типа светодиодной трубки может привести к преждевременному выходу из строя, потенциально опасным коротким замыканиям и возгоранию.

Мы рекомендуем искать светодиодные трубки, совместимые с любой потенциальной электрической конфигурацией люминесцентного светильника, например, светодиодные трубки Waveform Lighting T8 3-в-1.

Эти светодиодные трубки, обычно называемые совместимыми 3-в-1, совместимы с любой из следующих конфигураций:

i) Без снятия балласта люминесцентных ламп (UL тип A / совместимый с балластом)

ii) С удалением или обходом балласта люминесцентных ламп (UL тип B / обход балласта) и надгробными плитами с шунтированием или без шунтирования (двусторонние)

iii) С удалением или обходом люминесцентного балласта (UL тип B / обход балласта) и надгробными плитами без шунтирования (односторонний)

4) Фотометрические характеристики для светодиодных трубчатых ламп — цветовая температура (CCT), люмены и CRI

Обычно характеризуемый как основные фотоэлектрические характеристики, также важно, чтобы качество излучаемого света было таким же или превосходило ваши текущие люминесцентные лампы.

Коррелированная цветовая температура (CCT)

Большинство ламп люминесцентных ламп имеют коррелированную цветовую температуру (CCT) 4000K или 5000K, поскольку они считаются наиболее подходящими для торговых и офисных помещений соответственно. Однако за прошедшие годы многие разработки люминофоров люминесцентных ламп позволили использовать широкий диапазон цветовых температур.

Аналогичным образом, светодиодные трубчатые светильники также доступны в широком диапазоне цветовых температур. Как правило, цвет светодиодной лампы и люминесцентной лампы с одинаковым рейтингом цветовой температуры будет одинаковым.

Световой поток

Световой поток, измеряемый в люменах, измеряет общее количество света, излучаемого лампой, и является наилучшей мерой для определения яркости лампы.

Лучший способ сравнить яблоки с яблоками — сравнить значение светового потока люминесцентной лампы со светодиодной лампой. Как правило, люминесцентная лампа T8 мощностью 35 Вт излучает около 2500 люмен.

Следует отметить, что светодиодные трубчатые лампы имеют тенденцию направлять свет вниз, а не на полные 360 градусов, как у люминесцентных ламп. Следовательно, при установке в потолочный светильник светодиодная трубка может давать больше полезных люменов, поскольку свет направлен вниз, а не обратно в светильник, как в люминесцентной лампе.

Индекс цветопередачи (CRI)

CRI измеряет степень, в которой цвет объектов выглядит правдоподобно и точно под источником света. Большинство люминесцентных ламп имеют рейтинг CRI около 80, и большинство светодиодных трубчатых ламп также имеют индекс CRI около 80. 80 CRI приемлем для большинства применений, но для улучшения качества цвета и условий, где важно цветовое восприятие, ищите более высокий рейтинг CRI в светодиодных трубках.

5) Стоимость и финансирование светодиодных ламп

Наконец, мы немного поговорим о стоимости покупки светодиодных трубок. В последние годы светодиодные трубчатые светильники упали в цене до уровня, который конкурирует с люминесцентными лампами, поэтому покупная цена ламп делает светодиодные трубчатые светильники очень привлекательным вариантом.

Если, однако, выбранная вами светодиодная трубка не является лампой UL типа A, вы понесете затраты на оплату труда по замене электропроводки. Для крупной или коммерческой установки эти затраты могут быть значительными в зависимости от сложности повторной проводки, необходимой для люминесцентного светильника. Как правило, у квалифицированного электрика это может занять 15-25 минут на 4-ламповый люминесцентный светильник.

Если предположить, что электрику за 100 долларов в час потребуется час, чтобы выполнить замену проводки 3x 4-ламповых люминесцентных светильников, мы можем рассчитать стоимость рабочей силы более 8 долларов на лампу. Вы можете видеть, как затраты на рабочую силу быстро увеличивают первоначальные затраты на проект, добавляя привлекательности светодиодным трубчатым светильникам, совместимым с UL Type A.

Рассчитайте количество электроэнергии и затрат на техническое обслуживание, которые сэкономят светодиодные трубчатые светильники, и определите период окупаемости. В общем, чем короче, тем лучше!

Также учитывайте гарантийные условия производителя. В идеале период окупаемости короче гарантии, поскольку таким образом вы застрахованы от любых преждевременных отказов продукта, которые ставят под угрозу экономию средств при использовании светодиодных трубчатых ламп.

Other Posts

Расчет цветовой температуры (CCT) по координатам xy CIE 1931

Цветовая температура может быть аппроксимирована с помощью пары координат xy из CIE 1931. Используйте приведенную ниже формулу или просто подключите x … Подробнее

Представляем совместимость приборов TriplePlay™ для светодиодных трубчатых ламп T8

Светодиодные трубчатые лампы T8 c… Подробнее

Значения функции согласования цветов (X, Y, Z) по длине волны (формат CSV/Excel)

У нас есть функции согласования цветов для каждого X, Y и Z, доступные для загрузки здесь. Нажмите здесь, чтобы начать . .. Подробнее

Расчет координат xy CIE 1931 на основе цветовой температуры (CCT)

Координаты xy CIE 1931 можно приблизительно рассчитать с помощью цветовой температуры (CCT). Просто введите значение CCT в наш онлайн-калькулятор…. Подробнее

Вернуться к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

Светильники LED-Ready T8

Трубчатые светодиодные светильники с предварительно смонтированными кабелями, совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Верхние светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Беспаечные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Освещение светодиодными трубками и освещение люминесцентными лампами

Блог Energy Focus

Различия между освещением светодиодными трубками и освещением люминесцентными лампами

Если вы не работаете в индустрии освещения, вы, возможно, не сможете отличить трубчатое светодиодное освещение от трубчатые люминесцентные лампы. Сами трубки на первый взгляд выглядят одинаково, но между двумя типами трубок есть существенные различия. Мы собираемся дать вам инсайдерский обзор, сравнивая светодиодные лампы Energy Focus с люминесцентными лампами.

Светодиодное трубчатое освещение

Материалы

Светодиодное трубчатое освещение Energy Focus использует алюминиевую основу, линзу из поликарбоната и высококачественные электрические компоненты, которые обеспечивают современную функциональность. Светодиодные трубки Energy Focus изготовлены из неопасных материалов, не содержащих свинца, ртути и других токсичных компонентов, что делает эту трубку безопасной для всех в маловероятном случае поломки светодиодной трубки.

Долговечность

Светодиодные лампы Energy Focus служат намного дольше, чем традиционные люминесцентные лампы. Текущие измерения характеристик светодиодов показывают, что наши светодиоды могут выдержать более 90 197 70 000 часов 90 198 испытаний. Это означает, что светодиодная трубка со временем окупится. Компания Energy Focus уверена в долговечности своих трубчатых изделий и предлагает стандартную 10-летнюю комплексную гарантию на большинство наших светодиодных трубок.

Возможность вторичной переработки

Трубки Energy Focus подлежат вторичной переработке! Чтобы правильно переработать для переработки, вам нужно будет разобрать трубу. Вы можете сдать алюминий и пластик в местный центр утилизации, а электрические компоненты — в компьютер или центр электронного велосипеда. Кроме того, вы можете отправить все свои трубки обратно в Energy Focus, где мы позаботимся о том, чтобы они были надлежащим образом переработаны.

Эффективность

В среднем стоимость потребления электроэнергии составляет 17% от бюджета компании. Светодиодное освещение может значительно сократить расходы благодаря своей эффективности. Например, наша новейшая коммерческая светодиодная трубка T5HO потребляет 26 Вт (Вт) и выдает 3334 люмен (лм), что соответствует примерно 130 люменам на ватт (лм/Вт)! Это много света для такой малой мощности.

Установка

Никогда еще не было так просто перейти на светодиодные трубки! Предлагая Intellitube ^® , в котором используется способ установки с прямым монтажом (UL Type-A), Energy Focus производит модернизирующие светодиодные трубки, которые подходят к вашим текущим люминесцентным светильникам, в которых используются балласты. В нашем наиболее распространенном трубчатом предложении используется способ установки с прямым проводом (UL Type-B). Этот тип установки обходит балласт, устраняя потребность в дополнительной мощности, и проводит проводку непосредственно в основную линию через держатели ламп без шунтирования, которые фиксируют светодиодные трубки в светильнике. Energy Focus также предлагает трубчатые светодиодные светильники для новых инсталляций, совместимые со всеми нашими светодиодными трубками T8 и T12.

Цветопередача

Самая существенная разница, которую вы заметите при использовании светодиодного освещения, заключается в том, насколько он похож на естественный солнечный свет. Это связано с тем, что в светодиодных чипах представлены все цветовые спектры, что обеспечивает самый яркий белый цвет. Кроме того, каждый отдельный цвет воспроизводится без проблем. Правильное освещение может помочь улучшить концентрацию, продуктивность и общее самочувствие.

Освещение люминесцентными лампами

Материалы

Трубчатые люминесцентные лампы могут быть изготовлены из стекла, пластика, металла и ртути. Ртуть является очень опасным материалом и может быть опасна для всех, кто находится поблизости, в случае поломки люминесцентной лампы. Поскольку некоторые люминесцентные лампы изготовлены из стекла, вероятность их поломки возрастает, в том числе риск воздействия ртути.

Долговечность

Люминесцентные лампы служат от 3 до 5 лет до замены, но это полностью зависит от балласта. Если балласт выйдет из строя, люминесцентная лампа тоже выйдет из строя. Когда люминесцентные лампы начнут выходить из строя, они почернеют и начнут заметно мерцать, что может вызвать головную боль, напряжение зрения и может быть особенно вредно для людей с фоточувствительной эпилепсией.

Пригодность для повторного использования

Вы никогда не должны выбрасывать люминесцентные лампы на переработку или в мусор. Люминесцентные лампы изготавливаются из ртути, которая очень токсична, а это означает, что ее нельзя перерабатывать и она не должна попадать на свалку. Вы должны связаться со специальной компанией, которая занимается утилизацией опасных материалов, чтобы правильно утилизировать люминесцентные лампы. Это может стоить около 0,80 доллара за тюбик, и если вы делаете весь склад каждые 3-5 лет, эта стоимость быстро увеличивается.

Эффективность

Вы помните количество люменов на ватт, которые могут производить светодиодные трубки Energy Focus? Ну, люминесцентные лампы могут производить только около 50-100 люмен на ватт (лм/Вт). Это связано с тем, что большая часть производимой энергии тратится впустую, потому что она преобразуется в тепло, а не в свет. Светодиодные трубки остаются относительно холодными, поэтому они могут производить максимальное количество света, в то время как тепло практически не выделяется.

Установка

Из-за короткого срока службы трубчатых люминесцентных ламп требуется серьезное техническое обслуживание. Кроме того, для нормальной работы люминесцентных ламп требуется балласт. Балласт добавляет дополнительную точку обслуживания, так как балласт также может потребоваться заменить, если люминесцентная лампа станет слишком горячей, что приведет к ее повреждению. Если балласт неисправен, вам нужно будет вызвать электрика, чтобы заменить деталь и установить новый балласт, чтобы продолжить нормальную работу.

Цветопередача

Флуоресцентное освещение — это не очень лестное освещение. Это связано с тем, что длина волны цвета вспыхивает на синем, зеленом и красном, что создает более резкую цветопередачу. Естественный солнечный свет создает плавные переходы цветов от синего к зеленому и к красному, что не может имитировать флуоресцентное искусственное освещение.

Светодиодное трубчатое освещение — лучший выбор

Светодиодное трубчатое освещение — лучший выбор, поскольку при испытаниях оно прослужит примерно на 40 000 часов дольше, более энергоэффективно, сэкономит вам больше денег и окажет меньшее воздействие на окружающую среду.
