Монтаж и установка доводчика двери своими руками. Как установить доводчик на дверь?

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

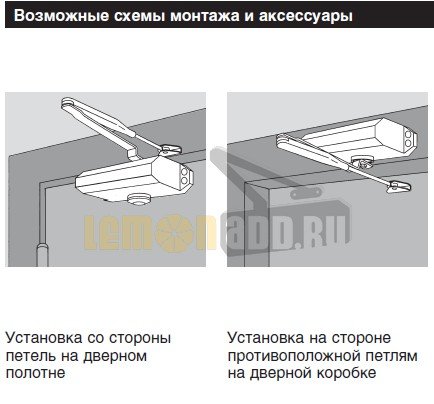

Стандартная и верхняя установки

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

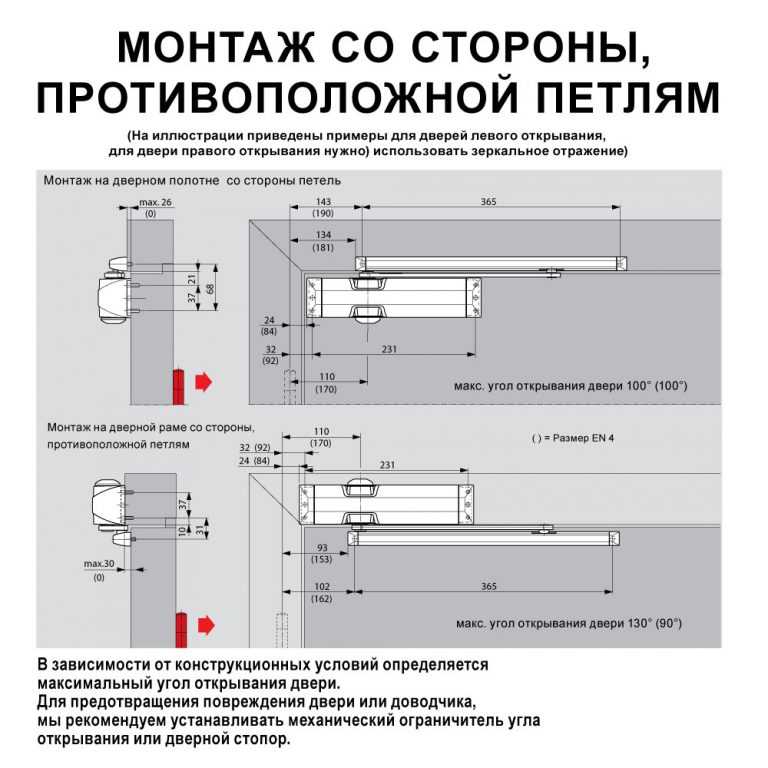

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.


Правила монтажа дверного доводчика

1. Вы верно выбрали модель доводчика для веса Вашей двери
2. Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
3. После установки доводчик не будет упираться куда-либо, например, в стену
4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

1. Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

2. Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.

изображение выше).

3. Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.

4. Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным «башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.

5. Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.

Если вышеперечисленные условия соблюдены, то соедините части рычага.

6. Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:

• Через полмесяца после установки проверьте затяжку шурупов и винтов
• Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
• Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

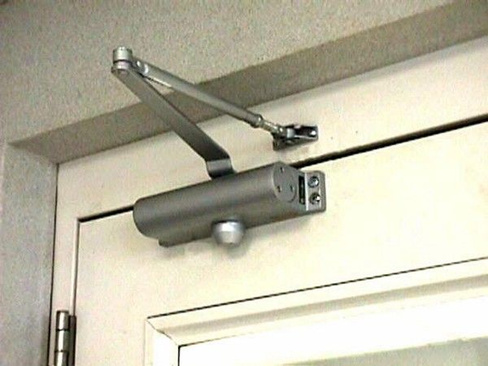

Установка доводчика на дверь своими руками

Когда-то двери закрывались так неплотно, что могли распахнуться из-за любого сквозняка, если их не поставили на защелку. Люди забыли о проблеме с изобретением простой дверной пружины. А позже был придуман гениальный металлический механизм – доводчик, который берет на себя задачу плотного закрывания открытой двери. Благодаря продуманной конструкции дверное полотно не хлопает в процессе эксплуатации.

Установка доводчика на дверь своими руками – дело нехитрое, если ознакомиться с технологическими особенностями процесса.

Готовим инструменты и комплектующие

Читая, как самостоятельно установить доводчик на дверь, необходимо особое внимание обратить на список инструментов, которые должны быть подготовлены перед началом работ:

• кернер;
• скотч;
• электрическая дрель;
• саморезы, которые должны быть в комплекте с механизмом;
• шуруповерт;
• универсальный гаечный ключ.

В комплекте также идет инструкция установки двойного доводчика, которая поможет разобраться в нюансах монтажа и последующей регулировки.

Шаблон для установки доводчика на дверь

В каждой коробке с металлическим доводчиком должны находиться схемы для всех вариантов прикрепления механизма к дверному полотну. В зависимости от того, на левую или правую дверь планируется установка доводчика, и в какую сторону она открывается – на себя или от себя, предусмотрены отдельные типы шаблонов.

Если дверь открывается на себя, то корпус доводчика прикручивается к двери, а рычажная система крепится к раме. Если дверь нужно толкать, чтобы открыть, делают наоборот: корпус располагается на неподвижной части, а рычаги – на дверном полотне.

Шаблоны изготавливаются в натуральную величину, благодаря чему установка доводчика упрощается. На многие из них наносятся линии, по которым шаблон прикладывается к двери, а также отмечены точки, в которых нужно будет просверлить отверстия для монтажа крепежей.

Монтаж доводчика на дверь

Для правильного использования шаблонный лист точно крепится к двери при помощи прозрачного скотча, ориентироваться нужно на нанесенные на бумагу линии. При помощи кернера необходимо отметить точки будущих отверстий, которые просверливаются электродрелью со сверлом нужного диаметра. В них позже будут вкручены крепежи, идущие в комплекте с доводчиком.

Если у вас в арсенале нет дрели, рекомендуем заранее ее приобрести или одолжить у знакомых, это существенно сократит время монтажа и сбережет Ваши силы и нервы.

Дальнейшая установка доводчика своими руками заключается в прикреплении корпуса и рычажной части. При помощи шуруповерта или крестовой отвертки саморезы плотно фиксируются и прикручивают элементы доводчика к полотну и косяку. В первую очередь крепится подвижная шарнирная лапка, за счет которой доводчик двигается после монтажа, а потом жесткое колено, фиксируемое при помощи гайки.

Просто знать, как установить доводчик на дверь, недостаточно. Важно учитывать особенности  материала дверного полотна и косяка. Длинные саморезы прекрасно подойдут для монтажа на древесину, но для металла лучше приобрести бонки – особые широкие крепежи с резьбой, которые обеспечат достаточную защиту материала от деформации.

Эта схема установки доводчика на дверь своими руками считается наиболее распространенной, но встречаются случаи, когда она не работает. Для нестандартных случаев необходимо приобретать специальные металлические монтажные пластины и уголки, например, если не хватает места для корректного монтажа корпуса или рычажной системы доводчика.

Как только установка доводчика правильно завершена согласно инструкции, можно приступать к регулировке.

Регулируем механизм

Если работа доводчика не была отрегулирована после монтажа, то теряется весь смысл в его использовании. Процесс регулировки заключается в определении необходимой силы закрытия (с хлопком или мягко) и скорости (быстро или постепенно).

Инструкция по регулировке доводчика (этапы):

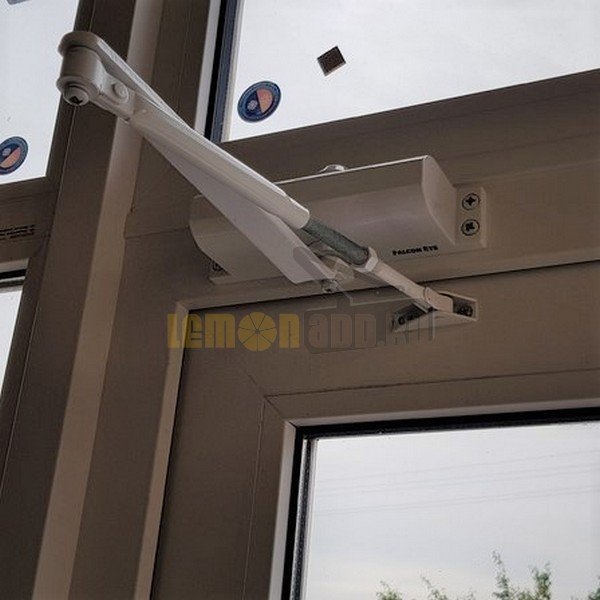

• Определить, нужен ли дохлоп. Если требуется мягко и тихо закрывающаяся дверь, необходимо регулируемую лапку доводчика разместить строго перпендикулярно корпусу устройства. На движущейся части расположен винт, при помощи которого можно делать лапку длиннее или короче. Если нужен акцентированный силовой хлопок в конце, то перпендикулярно корпусу должен быть фиксированный кронштейн, а подвижная рычажная часть ставится в положение под острым углом, как на фото. Поскольку механизм приобретается в разобранном виде, следующим этапом после отладки этого треугольника станет соединение рычажных частей между собой, для этого используется специальный крепеж из комплекта для монтажа.
• Для определения оптимальной скорости открывания и закрывания нужно найти регулировочные винты на корпусе и закручивать их или ослаблять, пока не будет достигнут требуемый результат. Крутить винты нужно аккуратно, если приложить слишком большую силу, можно вызвать утечку масла, которая приведет к поломке.

Процесс монтажа может показаться сложным, но, внимательно изучив теорию, как установить доводчик на дверь, с задачей сможет справиться любой толковый хозяин.

Как установить штормовой или сетчатый доводчик

Замена дверного доводчика — это простая работа своими руками, которую вы сможете выполнить менее чем за 10 минут. Самое сложное — убедиться, что вы определили и выбрали правильный дверной доводчик для замены.

Сегодня мы покажем вам, как выбрать и установить пневмоштормовой или доводчик сетчатый .

Эти инструкции довольно стандартны и применимы к любым пневматическим (и многим гидравлическим) дверным доводчикам на рынке, в том числе от Wright Products, Barton Kramer, Prime-Line, Stanley и, конечно же, Ideal.

Какой размер штормового доводчика мне нужен?

Дверные доводчики бывают разной прочности, а некоторые из них имеют специальные функции. Компания Ideal Security предлагает полный ассортимент пневматических доводчиков для штормовых и сетчатых дверей. Прежде чем начать, давайте удостоверимся, что вы выбрали правильный.

Начните с этого удобного руководства по выбору и читайте дальше для получения более подробной информации.

Существует три класса штормовых доводчиков:

• Стандартный
• Тяжелый
• Heavy с торсионным стержнем.

Производитель вашей двери выбрал для нее лучший доводчик, исходя из веса, толщины, материала рамы и количества стекла в двери. Вы всегда должны заменить существующий дверной доводчик на доводчик того же класса.

Если ваш дверной доводчик имеет такой торсион, вам нужен тяжелый доводчик с торсионом.

Если это не так, вам нужно измерить диаметр трубки.

• Стандартные дверные доводчики имеют трубы диаметром один и четверть дюймов
• Тяжелые дверные доводчики имеют диаметры и полтора дюйма

Все наши дверные доводчики представлены в стандартном и быстродействующем исполнении, а некоторые из них также снабжены штормовыми цепями.

Ниже мы предлагаем инструкции по установке стандартных или тяжелых доводчиков, с и  без торсионов .

Установка доводчика

без торсиона

В большинстве штормовых и сетчатых дверей используются дверные доводчики, которые  не имеют торсионов .

1. Пуск с закрытой дверью
2. Определите положение кронштейна косяка. Прямой край кронштейна должен быть на расстоянии 2 и одной восьмой дюйма от двери. Убедитесь, что кронштейн направлен в правильную сторону, а прямой край направлен в сторону от двери.
3. Установите кронштейн косяка, используя 4 более длинных винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
4. Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
5. Прикрепите доводчик к кронштейну косяка, используя более короткий из двух штифтов.
6. Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении.
7. Это называется «предварительное натяжение» доводчика
8. Затем поверните дверной доводчик, если необходимо, так, чтобы штифтовые отверстия находились на стороне, ближайшей к двери. Прикрепите дверной кронштейн к трубе с помощью более длинного штифта .
9. Вы увидите два отверстия под штифты как на дверном доводчике, так и на кронштейне. Обязательно используйте отверстия на дальних концах.
10. Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если вам нужно просверлить новые отверстия, отметьте их положение. Обратите внимание, что на этом кронштейне можно разместить отверстия для винтов в самых разных положениях, поэтому, если у вас уже есть отверстия на двери, вы сможете использовать их повторно.
11. Установите кронштейн на дверь, используя 2 более коротких винта. Это может быть проще, если сначала снять скобу с доводчика.
12. Снова прикрепите доводчик к кронштейну.

После установки доводчика перейдите к разделу «Проверка и регулировка».

Установка доводчика

с торсион

Для самых тяжелых дверей (обычно с наибольшим количеством стекол) требуется дверной доводчик с дополнительным торсионом, который помогает защелкнуть дверь в самом конце.

Вот краткая покадровая демонстрация, или вы можете перейти к полному видео ниже.

1. Пуск с закрытой дверью
2. Определите положение кронштейна косяка. Прямой край скобы должен находиться на расстоянии 2-1/8 дюйма от двери. Убедитесь, что скоба обращена в правильную сторону, а линейная кромка направлена ​​в сторону от двери.
3. Установите кронштейн косяка, используя 4 винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
4. Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
5. Прикрепите дверной доводчик к кронштейну косяка с помощью штифта доводчика.
6. Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении. Это называется «предварительное натяжение» доводчика
7. Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если ваши существующие отверстия не совпадают, вам может потребоваться просверлить новые
8. Установите кронштейн на дверь. Обратите внимание, как изгибается торсион, когда вы закрепляете скобу на двери.

Проверка и настройка

После установки проверим доводчик.

1. Откройте дверцу и освободите стиральную машину. Помните, у нас он был предварительно натянут. Если ваш дверной доводчик оснащен подпружиненной быстродействующей шайбой, она автоматически расцепится, когда вы откроете дверь.
2. Позвольте вашей двери закрыться. Он должен закрываться плавно и надежно.

Регулировка натяжения

Если ваша дверь не закрывается, или скорость слишком высокая или слишком низкая, вы можете отрегулировать натяжение дверного доводчика.

На переднем конце дверного доводчика есть натяжной винт. Поверните винт против — по часовой стрелке, чтобы дверь закрывалась быстрее или сильнее. Поверните винт по часовой стрелке , чтобы он закрывался медленнее.

Сезонная регулировка

Некоторые дверные доводчики также имеют сезонную регулировку

.

В стандартном монтажном положении доводчик устанавливается на дверь со стеклянным окном.

Если вы уберете окно летом, ваша дверь будет светлее. Вы можете объяснить это, используя секунд просверлите отверстие на трубе, чтобы прикрепить ее к дверному кронштейну.

Последнее обновление: 19 июля 2022 г.

Как установить доводчик на металлическую дверь?

Home > Справочный центр > Информация о дверном доводчике > Как установить доводчик на металлическую дверь?

В этой статье мы рассмотрим все, что вам нужно знать об установке дверного доводчика на любую полую металлическую стальную дверь коммерческого назначения.

Проверить наличие усиливающей пластины полого металлического дверного доводчика

Полая металлическая дверь представляет собой тип коммерческой двери, изготовленной из стальных листов. Хотя профессионалы часто называют стальные двери «полыми металлическими», на самом деле они не полые. Коммерческие полые металлические двери заполнены изоляционным сердечником, либо сотовым сотом, либо полистиролом, который зажат между стальными листами. Полые металлические двери различаются по толщине стального листа, наиболее популярным является калибр 18. Большинство полых металлических дверей должны иметь встроенную усиливающую пластину доводчика, которая предназначена для крепления доводчика. Без усиливающей пластины доводчика, когда он установлен, он может обрушиться или помять стальной лист двери. На приведенном ниже рисунке показана типичная схема выдувания полых металлических компонентов двери. Ниже показана усиленная стальная пластина толщиной 12 мм для дверных доводчиков.

Проверка огнестойкости полой металлической двери

Перед началом установки дверного доводчика важно проверить, соответствует ли полая металлическая дверь огнестойкости. Огнестойкая полая металлическая дверь будет иметь этикетку на стороне петель двери, на которой указан класс огнестойкости. Наиболее распространенные противопожарные двери рассчитаны на 3 часа. Если полая металлическая дверь является противопожарной, установленный дверной доводчик также должен быть огнестойким, что означает, что он должен иметь маркировку UL10c, которая указывает на использование на 3-часовых противопожарных дверях. Установка неогнестойкого дверного доводчика не допускается для использования на противопожарных дверях.

Установка на полую металлическую дверь с усиливающей пластиной доводчика

Шаг 1: Просверлите отверстия и нарежьте резьбу

Выберите тип установки доводчика: стандартное крепление, на верхний косяк или на параллельный рычаг.

Установите корпус доводчика и башмак рычага в нужные места и карандашом отметьте места для монтажных отверстий. Используя сверло №7, аккуратно просверлите каждое монтажное отверстие. Если для крепления корпуса доводчика и башмака рычага используются крепежные винты, то каждое просверленное отверстие необходимо нарезать метчиком 1/4-20. Однако, если используются саморезы по металлу, нарезание резьбы не требуется. Усиливающие пластины полых металлических дверных доводчиков обычно изготавливаются из стали 12 калибра, поэтому всегда необходимо предварительное сверление.

Шаг 2: Установите корпус и рычаг доводчика

Установите корпус и рычаг доводчика на дверь и раму. Обязательно предварительно натяните пружину доводчика в соответствии со спецификациями производителя. Соедините рычаг доводчика с корпусом доводчика.

Шаг 3: Правильная регулировка доводчика

Тщательно отрегулируйте скорость доводчика. Помните, что в соответствии с разделом 404.2.8 стандартов ADA для закрытия двери должно пройти не менее 5 секунд с 9от 0 до 12 градусов.

Установка на полые металлические двери без усиливающей пластины доводчика

Шаг 1: Просверлите монтажные отверстия

К сожалению, полые металлические двери без усиливающей пластины доводчика часто намного дешевле, поэтому такие иногда пробирались на строительные торги, чтобы показать себя по более низкой цене, чем у конкурентов. Если полая металлическая дверь не имеет армирующей пластины, рекомендуется использовать гайки и болты с втулкой или гайки и болты на полу, поскольку они помогут предотвратить разрушение полой металлической двери или образование вмятин при установке дверного доводчика. Гайки и болты с втулкой значительно увеличивают прочность крепления, гарантируя, что доводчик не оторвется от двери.

Выберите тип установки дверного доводчика: стандартное крепление, на верхний косяк или на параллельный рычаг. Положите корпус доводчика и башмак рычага в нужные места и карандашом отметьте места монтажных отверстий. Используя сверло 9/32 дюйма, осторожно просверлите каждое монтажное отверстие насквозь со стороны дверного доводчика. Затем с помощью сверла 3/8 дюйма просверлите каждое монтажное отверстие на стороне, не закрывающей доводчик, стараясь не пройти до конца. путь через это время.

Шаг 2: Установка корпуса и рычага доводчика

Установите корпус и рычаг доводчика на дверь и раму. Вставьте накидную гайку в каждое отверстие и осторожно затяните каждый болт, который входит в накидную гайку. Обязательно предварительно натяните пружину доводчика в соответствии со спецификациями производителя. Соедините рычаг доводчика с корпусом доводчика.

Шаг 3. Правильная регулировка доводчика

Тщательно отрегулируйте скорость доводчика. Помните, что в соответствии с разделом 404.2.8 стандартов ADA для закрытия двери должно пройти не менее 5 секунд с 9от 0 до 12 градусов.

Ознакомьтесь со строительными и противопожарными нормами

Некоторые строительные и противопожарные нормы могут требовать, чтобы в вашем дверном приложении использовались гайки и болты с втулкой. Всегда лучше перепроверить, так как коды различаются в зависимости от местоположения здания. Крепежи для противопожарных/дымовых дверей в сборе должны соответствовать NFPA 80. В некоторых случаях NFPA 80 может предписывать дополнительные крепления, которые не поставляются со стандартными дверными доводчиками.

Заключение

Это руководство очень полезно для установки любого промышленного дверного доводчика на полую металлическую дверь. Если полая металлическая дверь имеет встроенную усиливающую пластину доводчика, то можно использовать саморезы или крепежные винты. Если полая металлическая дверь не имеет доводчика, то следует использовать накидные гайки и болты. Конечно, всегда сверяйтесь с местными юрисдикциями, строительными и противопожарными нормами, так как в некоторых случаях могут потребоваться другие крепления. Если вам нужен доводчик для полой металлической двери для новой установки или замены, мы рекомендуем дверные доводчики Liberty. Эти продукты очень высокого качества и изготовлены на века. Если вы хотите заменить свой оригинальный дверной доводчик новым дверным доводчиком с соответствующими монтажными отверстиями, мы можем помочь. Пожалуйста, ознакомьтесь с нашим руководством «Как заменить дверной доводчик».
