Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

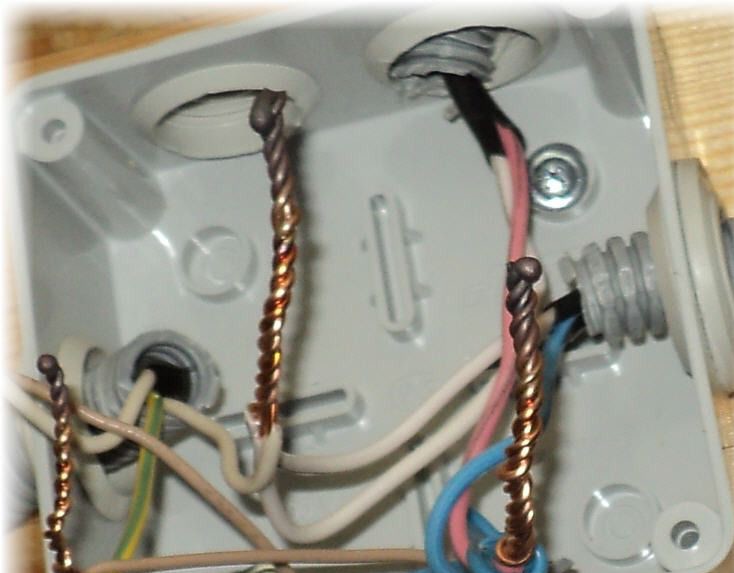

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

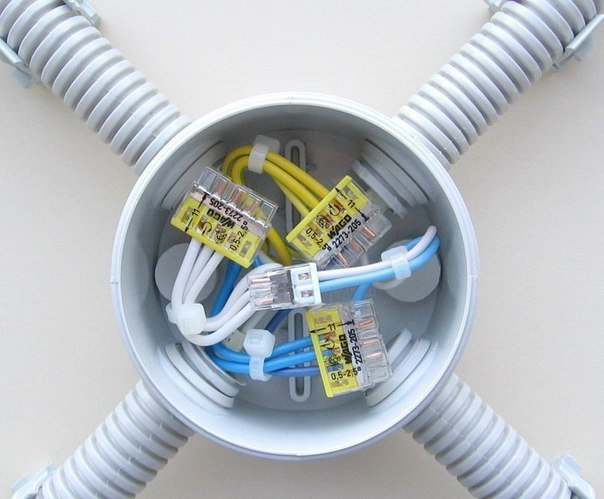

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Поделиться:

Правильное соединение проводов в распределительной коробке

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

Содержание

• 1 Для чего предназначена распределительная коробка
• 2 Способы соединения проводов
  • 2.1 Использование клеммных колодок
  • 2. 2 Пайка
  • 2.3 Сварка
  • 2.4 Скрутка
  • 2.5 Опрессовка
  • 2.6 Болтовое соединение
  • 2.7 Самозажимные соединения
  • 2.8 Кабельные сжимы

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

Скрутка

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Электрика в квартире: составляем схему и монтируем своими руками

Выполняем правильно работы по монтажу электропроводки в квартире.
А также, как правильно выполняется открытая электропроводка.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы. После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Самозажимные соединения

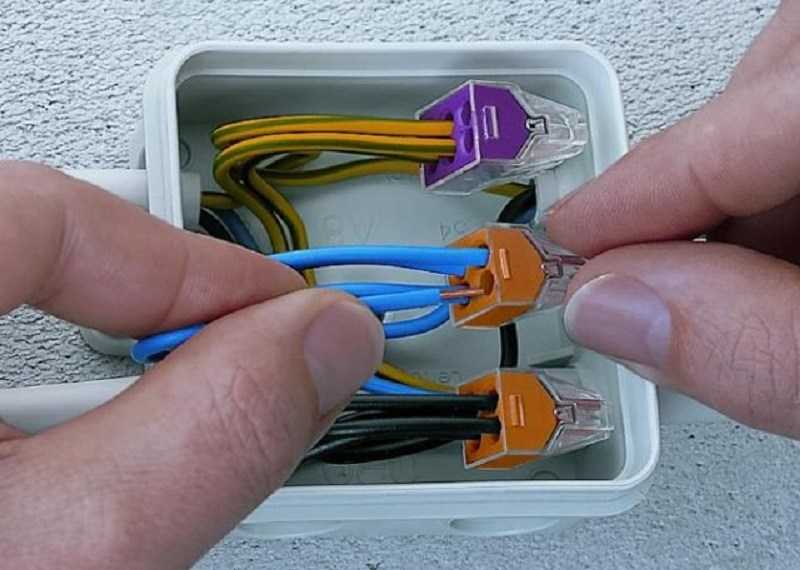

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке. Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку. В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Как соединить провода в распределительной коробке

Все работы, проводимые в области электротехники, требуют тщательного и взвешенного подхода. Каждая операция должна проводиться в строгом соответствии с технологией. Поэтому довольно часто, у начинающих электриков, возникает вопрос, как соединить провода в распределительной коробке.

Содержание

Назначение и типы распределительных коробок

В квартире или частном доме распределение электрических сетей начинается со щитка, установленного на входе. Однако, как показывает практика, в каждом помещении требуется дополнительное распределение проводов, в связи с наличием нескольких точек подключения, в основном, выключателей и розеток. Все линии, проведенные к этим точкам, соединяются в распределительных коробках. Таким образом, кроме надежного соединения, обеспечивается свободный доступ к проводам и кабелям для выполнения различных операций.

В зависимости от типа установки, распределительные коробки могут быть наружными или внутренними, предназначенными для скрытого монтажа. Во втором случае в стене готовится отверстие по размеру распределительной коробки. После монтажа крышка коробки будет находиться в одной плоскости с поверхностью стены. Наружная коробка закрепляется к поверхности стены и закрывается отделочными материалами, например, гипсокартонными плитами.

Распределительные коробки обычно имеют круглую или прямоугольную форму. Они оборудуются четырьмя выводами, а в некоторых конструкциях их может быть и больше. В каждом выводе есть резьба или штуцер для более удобного крепления гофрированных шлангов или пластиковых труб, куда укладываются провода. В дальнейшем, это значительно облегчает замену поврежденного кабеля. Он легко отсоединяется в коробке, а затем – от выключателя или розетки и вытягивается через трубу. Точно так же на его место прокладывается новый провод.

Схема соединения проводов в распаечной коробке

Способы соединения проводов в распределительных коробках

Соединение кабелей и проводов в распределительных коробках можно выполнить по-разному. Наиболее простым способом, хотя и не вполне надежным, считается обычная скрутка. Из-за слабого и ненадежного контакта может произойти перегрев и короткое замыкание проводов. Данный метод рекомендуется использовать временно, например, для того, чтобы проверить, как работает собранная схема. Тем не менее, даже при временной эксплуатации, рекомендуется соблюдать определенные правила скрутки.

У многожильных проводов зачистка изоляции выполняется примерно на 4 см. Провода разделяются между собой на расстояние около 2 см. Соединение осуществляется до стыка не разделенных жил. Проводники вначале закручиваются пальцами, а затем скрутку следует надежно затянуть плоскогубцами и заизолировать с помощью ленты или термоусадочной трубки. Соединение одножильных проводов выполнить значительно проще. Они скручиваются между собой на всю длину участка, очищенного от изоляции.

Для скруток нередко используются специальные монтажные колпачки. Они обеспечивают более надежное соединение, качественный контакт и изоляцию. Каждый колпачок состоит из двух частей: наружной – пластиковой и внутренней, с металлической частью в виде конуса, внутри которого имеется резьба. Данное соединение позволяет увеличить площадь соприкосновения и отлично подходит для двух и более проводов. Сам процесс скрутки очень простой. Нужно снять изоляцию примерно на 2 см и слегка закрутить соединяемые концы. Затем на скрутку нужно надеть колпачок и провернуть с усилием несколько раз, чтобы провода попали внутрь. Размеры колпачков выбираются в соответствии с сечением и количеством соединяемых проводников.

Одним из самых надежных способов считается пайка. Перед соединением провода необходимо залудить канифолью или специальным паяльным флюсом. Затем проводники скручиваются, олово берется на разогретый паяльник и скрутка прогревается до тех пор, пока расплавленный металл не затечет между витками. Соединение полностью обволакивается, благодаря чему устанавливается качественный контакт.

При наличии инверторного сварочного аппарата, соединение проводов можно выполнить с помощью сварки, осуществляемой поверх всего места скрутки. Если сечение жилы составляет 1,5 мм2, необходим ток на 30А, при сечении 2,5 мм2 – 50А. Сварка медных проводников выполняется графитовыми электродами. Заземление аккуратно соединяется с верхней частью скрутки, а к нижней части подносится электрод. После короткого касания появляется дуга, производящая мгновенную сварку. Место соединения должно остыть, после чего его нужно заизолировать.

Соединяя провода в распределительной коробке, надо не забывать и о клеммных колодках. Они могут быть винтовые или с зажимами. В определенное место вставляется нужное количество проводников, после чего они надежно соединяются с помощью винтов.

Монтаж распаечной коробки

Как установить проводку камеры видеонаблюдения (наружная и внутренняя)

Основные элементы, которые вам понадобятся для подключения камер видеонаблюдения

Когда вы собираетесь прокладывать провода камеры видеонаблюдения снаружи или внутри, вам следует подготовить перечисленные ниже необходимые предметы.

Для камер безопасности PoE:

• Провода камер видеонаблюдения категории 5/6
• Дрель
• Рыбная лента
• Форсунки PoE

Для беспроводных камер наблюдения (без аккумулятора):

• Электрические провода
• Дрель
• Рыбная лента
• Удлинитель провода камеры видеонаблюдения

Для аналоговых камер видеонаблюдения:

• Разъемы RG-59 BNC
• Обжимной инструмент RG-59
• Инструмент для снятия изоляции RG-59
• Коаксиальные провода РГ-59/сив-75-5
• Ствол BNC
• Кусачки
• Стандартный инструмент для обжима проводов
• Изолента

Прежде чем прокладывать кабели, вы можете взглянуть на схему проводки камеры безопасности ниже.

Схема подключения IP-камер безопасности Wi-Fi и PoE

Примечание : Некоторые подробные инструменты здесь не упоминаются. Если вам нужно проложить подземные провода для камер видеонаблюдения, чтобы контролировать ваш сад, подъездную дорожку и т. д., необходимы трубы из ПВХ/металла.

Часть 1. Как проложить провода камеры слежения в доме: подробные инструкции и видео по установке

Прокладка проводов камеры слежения внутри дома, например, на чердаке, потолке, сайдинге и т. д., намного проще, чем работа снаружи.

Вы можете следовать этому руководству по установке проводов камеры видеонаблюдения, чтобы спрятать или проложить провода в своем доме.

Шаг 1. Спроектируйте центральный узел наблюдения, прежде чем прокладывать кабели камеры видеонаблюдения. Место, где вы размещаете свой NVR/DVR — центральный узел наблюдения — в вашем доме, определяет маршрут проводки. Грамотное размещение NVR/DVR в вашем доме может помочь вам избавиться от грязной проводки.

Место должно быть легкодоступным, чтобы вы могли удобно подключить камеру видеонаблюдения из любой точки вашего дома. Чердаки и ваш интернет-роутер — идеальные места для NVR/DVR.

Примечание : здесь вы можете получить полезные советы по размещению камер (систем) безопасности.

Шаг 2 . Отключите питание при подключении проводов камеры безопасности, что может защитить вашу личную безопасность и избежать повреждения ваших устройств.

Шаг 3 . Просверлите отверстие в том месте, где будет розетка (для беспроводной камеры наблюдения и аналоговых камер наблюдения), и используйте выпрямленную металлическую вешалку, чтобы нащупать внутри стены любые непредвиденные препятствия.

Сверление, несомненно, является одним из лучших и самых простых способов прокладки проводов камеры слежения через стены, потолки, виниловый сайдинг и т. д. для прокладки кабеля Ethernet от камеры к домашнему маршрутизатору или сетевому видеорегистратору. Если расстояние между вашей камерой и маршрутизатором/NVR слишком большое, вы можете добавить инжектор PoE.

Шаг 4 . Зазор/отверстие должно быть больше, чем максимальное количество проводов, которое вы ожидаете когда-либо проложить. Оставьте несколько футов дополнительного провода внутри как для заделки, так и для будущей реорганизации, если это необходимо. Маркировка концов кабелей поможет вам понять, какая камера слежения работает с каким кабелем.

Шаг 5 . Перейдите туда, где вы хотите установить свои камеры безопасности, например, на чердаке, потолке, подвале или в подвальном помещении, и просверлите отверстие в верхней или нижней пластине стены в той же полости стены.

Шаг 6 . Прикрепите провода липкой лентой, чтобы ловить провода вашей камеры безопасности.

Шаг 7 . Протяните провода или кабели камеры видеонаблюдения к месту назначения (вам может понадобиться партнер, который протянет провода за вас). Не забудьте использовать защитную крышку или кабелепровод камеры безопасности для защиты кабелей.

Надеюсь, приведенное выше пошаговое руководство ответило на такие вопросы, как Как провести провода домашней камеры безопасности через чердак/стену? Как запустить камеры видеонаблюдения для моего двухэтажного дома?

Как спрятать провода камеры слежения внутри дома

Если вы не хотите, чтобы провода камеры слежения испортили декор вашего дома, воспользуйтесь приведенными ниже советами, чтобы спрятать провода камеры слежения внутри.

Решение 1. Когда вы просверлите отверстие для проводки IP-камеры, например, для проводки камер через потолок, вы можете скрыть кабель камеры безопасности с помощью проволочных ограждений.

Вставьте кабель в ограждение и прикрепите ограждение к стене внутри вашего дома или прикрепите их к задней части вашей мебели. Так что никаких проводов не видно.

Решение 2. Покрасьте провода. Вы можете прикрепить провода к углу и покрасить их в тот же цвет, что и стены.

Решение 3. Проложите провода камеры безопасности за плинтусом в вашей комнате.

Решение 4. Другой возможный способ спрятать кабели видеонаблюдения — использовать пластиковую трубку, которая позволяет скрыть провода камеры видеонаблюдения от посторонних глаз и защитить их от пыли и внешних повреждений.

Любитель DIY разместил видео на YouTube, демонстрируя руководство по установке камеры видеонаблюдения в своем доме. (Он прячет провода камеры слежения под столом. Какая умная идея!) Вы можете посмотреть видео ниже.

Если вам необходимо установить проводку наружной камеры слежения, вы можете получить подробное руководство ниже, чтобы проложить провод камеры слежения снаружи.

Bump: Если вы хотите узнать, как спрятать провода камеры слежения снаружи, перейдите к части 2.

Часть 2. Как проложить провода камеры слежения снаружи

Когда вам нужно установить IP-камеры на открытом воздухе, ключевым процессом является прокладка кабеля для наружной камеры видеонаблюдения.

Вы можете ознакомиться с руководством по подключению камер видеонаблюдения от вашего дома к удаленным объектам, например, к подъездной дорожке, изолированному гаражу, палисаднику и т. д., а также по шагам по прокладке кабелей камер видеонаблюдения изнутри вашего дома снаружи. , например, ваше крыльцо.

1. Как проложить камеры видеонаблюдения от вашего дома до дальнего пункта назначения

2. Как проложить кабели камеры видеонаблюдения от вашего дома до близкой точки

3. Как спрятать провода камеры слежения снаружи

1. Как проложить и спрятать провода камеры слежения снаружи: проект на большие расстояния

кабели для защиты проводов от закалки.

Шаг 1 . Спланируйте маршрут проводов камеры видеонаблюдения. Найдите довольно короткий и простой маршрут, чтобы закопать ваши трубопроводы, чтобы работа по захоронению могла быть проще.

Шаг 2 . Вам необходимо использовать проволочную защиту, ПВХ или металлические трубы для защиты проводов домашней камеры видеонаблюдения от вмешательства как людей, так и животных — белок (прочитайте этот пост, чтобы узнать, как избавиться от них), птиц и т. д.

Редакция Совет: Если вы не используете кабелепроводы снаружи или не закапываете провода камер видеонаблюдения, не забудьте оставить капельные петли, чтобы вода не попадала в розетки через отверстия.

Шаг 3 . Если вам нужно подключить камеру безопасности PoE снаружи, вы можете просто поймать кабель CAT5/6, поскольку кабели PoE могут обеспечивать как передачу данных, так и электропитание для ваших камер безопасности PoE. Что касается беспроводных камер видеонаблюдения, вам просто нужно проложить провода к розетке, обеспечивающей питание для беспроводных камер видеонаблюдения. (Розетка должна быть водонепроницаемой и защищенной от атмосферных воздействий.)

Шаг 4 . Отметьте место, где вы хотите вырезать отверстие.

Шаг 5 . Просверлите отверстие, чтобы вывести провода камеры видеонаблюдения из вашего дома. После того, как отверстие в стене будет вырезано, вставьте сверло, чтобы просверлить отверстие, чтобы через него можно было провести провода. Не забудьте использовать угловую дрель с коронками для сверления больших отверстий.

Располагайте отверстия по центру шпилек. Просверлить отверстие в стене гораздо проще, чем в полу. Все, что вам нужно сделать, это медленно сверлить и не нажимать слишком сильно. Остановитесь, когда почувствуете, что сверло проникает в стену.

Шаг 6 . Закопайте электрические провода/сетевые кабели. Прежде чем вам нужно будет проложить провода для ваших камер видеонаблюдения, вам необходимо закопать кабелепровод из ПВХ как минимум на 18 дюймов, а для металлического кабелепровода — на 6 дюймов в соответствии с Национальным электрическим кодексом (NEC).

Шаг 7 . Теперь отверстия уже сделаны. Следующим идет прокладка проводов. Ловить провода довольно легко, если вы прикрепите их с помощью рыболовной ленты или троса. Оберните оголенный провод через ушко для рыбьей ленты и закрутите конец провода вокруг себя. Поместите изоляционную ленту поверх конца рыбьей ленты и провода. Теперь вы готовы тянуть провода.

Шаг 8 . Потяните провода камеры безопасности. Когда один человек будет кормить провода, равномерно потяните за все провода. Держите провода распутанными. Что касается человека, тянущего провода на другом конце, тяните провода медленно, например, с интервалом в 2–3 фута. Слишком быстрое вытягивание может повредить провода и защемить пальцы вашего партнера.

Вы также можете прочитать этот пост, чтобы получить более подробную информацию о том, как установить камеры безопасности (написано Амандой, старшим техническим редактором Reolink, которая действительно увлекается проектами DIY).

Некоторые операторы задавали вопросы на форумах, например, «Как проложить кабели для уличных камер безопасности PoE или как установить провода питания для уличных беспроводных камер безопасности?» . Надеюсь, приведенное выше подробное руководство будет полезным.

2. Как проложить провода камеры слежения изнутри наружу

Если вы просто прикрепите камеру слежения к кирпичу снаружи вашего дома, как прокладываете провода камеры слежения к ДВП, процесс установки довольно прост.

Шаг 1 . Решите, где разместить камеру.

Шаг 2 . Просверлите отверстие от камеры до маршрутизатора или сетевого видеорегистратора (для подключения камеры PoE).

Для наружных беспроводных камер безопасности вам просто нужно просверлить отверстие для прокладки силовых кабелей.

Шаг 3 . Как упоминалось выше, вы можете скрыть провода камеры безопасности с помощью защитных ограждений.

Совет редактора: После прокладки проводов для камер наблюдения снаружи не забудьте скрыть отверстия. Или же влага может стекать по поверхности кабеля видеонаблюдения и попадать прямо в места электрических соединений, что приводит к большим неприятностям, требующим дорогостоящего ремонта.

Вот несколько полезных советов о том, как закрыть отверстия для проводов камер видеонаблюдения в стене:

• Заполните отверстие водонепроницаемыми материалами, такими как силикон и герметик.

• Используйте водонепроницаемые наружные крышки или проходные втулки, чтобы скрыть отверстия.

3. Как спрятать провода камер слежения снаружи

Один из лучших способов спрятать камеры слежения снаружи — проложить провода под землей.

Вы можете попробовать следующие шаги, чтобы скрыть провода для ваших камер наблюдения.

Шаг 1. Спланируйте маршрут прокладки проводов для вашей IP-камеры на открытом воздухе. Сделайте маршрут как можно короче, что облегчит работу по захоронению.

Шаг 2. Подготовьте трубы для электропроводки, например, металлический кабелепровод, ПВХ и т. д.

Шаг 3. Отметьте точки, в которых необходимо просверлить отверстия.

Шаг 4. Закопать трубы. Согласно Национальному электрическому кодексу, трубопровод из ПВХ должен быть заглублен не менее чем на 18 дюймов, а для металлических труб — на 6 дюймов.

Шаг 5. Пришло время проложить кабели камеры видеонаблюдения. Используйте рыбную ленту, чтобы стянуть провода.

Теперь вы можете спрятать провода камеры видеонаблюдения снаружи и защитить кабели видеонаблюдения от неблагоприятных погодных условий и внешних повреждений, таких как вандализм.

Обновление: Пользователь Reolink рассказывает, как он устанавливает купольную камеру безопасности и прячет провода камеры безопасности снаружи в распределительной коробке. И это выглядит красиво!

Обновление от 11 июня: Если вы хотите узнать, как спрятать кабели камеры видеонаблюдения на открытом воздухе в распределительной коробке, ознакомьтесь с этим подробным руководством прямо сейчас!

«Прокладывайте провода камеры наблюдения» Осторожно

Национальные электротехнические нормы и правила требуют, чтобы отверстия, содержащие неметаллический кабель (часто называемый Romex) или гибкий кабель с металлической оболочкой, располагались на расстоянии 1-1/4 дюйма или более от края шпилька (рис. А) для защиты проводов от гвоздей и шурупов. (Винты и гвозди диаметром 1-1/4 дюйма, используемые для крепления гипсокартона толщиной 1/2 дюйма, проникают в шпильки примерно на 3/4 дюйма.) примечания в первую очередь, чтобы избежать возможных проблем в будущем.

Часть 3. Руководство по установке камеры видеонаблюдения: включены все типы

Монтаж проводки камеры наблюдения является ключевым процессом установки камеры наблюдения. Есть еще несколько мелких шагов, чтобы завершить всю работу по установке.

Вы можете выполнить следующие шаги, чтобы настроить беспроводные, PoE, беспроводные и аналоговые камеры безопасности.

1. Беспроводные камеры видеонаблюдения

2. Камеры видеонаблюдения PoE

3. Беспроводные камеры наблюдения

4. Аналоговые камеры видеонаблюдения

1. Как установить беспроводные камеры слежения с питанием от батарей

Беспроводные камеры слежения питаются от батарей и передают данные через Wi-Fi, что делает этот тип камер слежения полностью беспроводным сверху донизу.

В качестве типичного примера мы возьмем камеру видеонаблюдения Reolink Argus 2 с питанием от батареи.

Шаг 1 . Загрузите приложение Reolink из App Store (для iPhone) или Google Play (для смартфонов Android).

Шаг 2 . Установите аккумулятор в камеру, после чего вы услышите устную инструкцию, которая поможет вам настроить камеру.

Шаг 3 . Выберите имя и установите пароль для камеры.

Если вы хотите получить камеру видеонаблюдения без сверления или установки, попробуйте это.

2. Как установить камеры безопасности PoE

Камеры безопасности PoE используют только кабель Ethernet Cat 5/6 для передачи данных и питания, что упрощает настройку камер этого типа.

Здесь мы берем IP-камеру безопасности RLC-410 PoE, чтобы показать вам общий процесс настройки.

Шаг 1 . Установите камеру в желаемое положение.

Шаг 2 . Проложите кабель Ethernet от камеры к маршрутизатору или Reolink NVR.

Шаг 3 . Загрузите и запустите приложение Reolink на своих мобильных телефонах.

Когда ваш смартфон и камера находятся в одной сети, просто скажем, в локальной сети, камера будет автоматически добавлена ​​в ваш телефон.

Когда ваш мобильный телефон и камера находятся в разных сетях (WAN), вы можете отсканировать QR-код на камере или ввести UID камеры для удаленного просмотра в реальном времени.

3. Установка беспроводных камер видеонаблюдения

Беспроводные камеры видеонаблюдения используют сигнал Wi-Fi для передачи данных, а для подачи питания требуется кабель.

Вы можете ознакомиться с приведенным ниже руководством по установке, чтобы получить полную информацию о процедуре установки беспроводных камер наблюдения.

Шаг 1.  Установите камеру рядом с электрической розеткой.

Если розетка находится немного далеко, вы можете проложить кабель питания для своих беспроводных камер наблюдения.

Шаг 2 . Включите камеру в розетку.

Вам также необходимо подключить камеру к маршрутизатору с помощью сетевого кабеля для первоначальной настройки. После этого сетевой провод можно удалить.

Шаг 3 . Загрузите и запустите приложение Reolink на своем мобильном телефоне iPhone или Android.

Камера будет автоматически добавлена ​​на ваш смартфон при подключении к локальной сети. Отсканируйте QR-код или введите UID камеры, чтобы получить доступ к прямой трансляции из глобальной сети.

4. Как установить аналоговые системы видеонаблюдения

Аналоговые камеры видеонаблюдения должны подключаться к цифровому видеорегистратору для работы. Другими словами, этот тип камеры безопасности не может работать автономно.

Аналоговые камеры видеонаблюдения сложнее установить по сравнению с IP-камерами, поскольку камерам нужны кабели для подачи питания, а также их необходимо подключать к цифровому видеорегистратору с помощью коаксиальных проводов.

Вы можете ознакомиться с руководством по подключению аналоговой камеры безопасности ниже, чтобы получить более подробную информацию.

Шаг 1 . Определите положение цифрового видеорегистратора и монтажное положение ваших аналоговых камер видеонаблюдения.

Место для цифрового видеорегистратора должно находиться недалеко от маршрутизатора и розетки.

Шаг 2 . Подключите камеру к видеорегистратору коаксиальным кабелем. А также подключите камеру к розетке, чтобы получить питание.

Шаг 3 . Подключите камеру к маршрутизатору, чтобы вы могли получать удаленную прямую трансляцию.

Вы также можете подключить цифровой видеорегистратор к монитору с помощью кабеля HDMI для локального просмотра в реальном времени.

Вы можете установить камеры видеонаблюдения на потолке, одно- или двухэтажном доме, оштукатуренной стене, виниловом сайдинге и т. д. с помощью приведенных выше пошаговых инструкций.

Помимо приведенного выше подробного пошагового руководства по прокладке проводов камеры видеонаблюдения внутри и снаружи, вы можете узнать более подробную информацию о настройке проводов камеры видеонаблюдения в приведенной ниже части.

Часть 4. Подробные ответы на самые популярные часто задаваемые вопросы о прокладке кабелей для камер видеонаблюдения

Некоторые читатели прислали нам электронные письма с просьбой предоставить более подробную информацию о прокладке проводов для камер видеонаблюдения, например, схему проводки камеры видеонаблюдения, соединения, типы и т. д.

Мы решили добавить часть, целью которой является решение проблем наших читателей с камерами видеонаблюдения и системными проводами. Вам предлагается добавить свои собственные идеи в комментарии ниже! Мы опубликуем ваше мнение в этой статье!

В 1. Как долго

и как далеко Могу ли я прокладывать провода камеры видеонаблюдения

A 1 : Ну, это зависит от источника питания камеры наблюдения и диапазона сетевого подключения.

Вообще говоря, вы можете проложить провода для камер видеонаблюдения в пределах 330 футов, не беспокоясь о падении напряжения. Чтобы убедиться, что беспроводные камеры безопасности работают со стабильным сетевым подключением, прокладывайте кабели видеонаблюдения в пределах рекомендуемого диапазона 250 футов.

После прокладки проводов камер видеонаблюдения снаружи вы можете добавить каркас для проводов камер видеонаблюдения, чтобы защитить наружные камеры от взлома или кражи ворами.

Совет редактора: Если вы планируете прокладывать провода камеры видеонаблюдения за пределами рекомендуемого диапазона, примите во внимание следующие советы:

• Добавьте удлинитель WiFi для усиления сигнала WiFi.

• Используйте удлинительные кабели питания.

• Установите беспроводные аккумуляторные камеры слежения для наблюдения за местами, находящимися вне сети.

В 2. Как соединить провода питания камеры слежения

Можно ли сращивать провод камеры слежения?

A 2 : Да, сращивание проводов камеры видеонаблюдения будет простым с приведенным ниже подробным руководством по установке.

Шаг 1 . Используйте нож или кусачки для кабеля, чтобы разделить 2 изолированных провода и снять изоляцию на полдюйма с концов проводов. Будьте осторожны, чтобы не поранить пальцы при разрезании проводов.

Шаг 2 . Соедините кабели вместе (с помощью проволочных гаек), скрутив открытые медные концы. Убедитесь, что вы скрутили положительный провод с одного провода на другой (так же, как отрицательный кабель).

Шаг 3 . Соедините 2 силовых кабеля вместе, используя разъемы для проводов камеры видеонаблюдения, а затем вставьте оголенный медный провод от положительного проводника в один конец разъема. Сделайте то же самое для другого положительного провода и двух отрицательных проводов.

Не забудьте использовать датчик камеры наблюдения, чтобы проверить количество электрического тока, которое может провести провод, чтобы избежать возможного перегорания схемы.

Обратите внимание, что неправильное сращивание проводов камеры видеонаблюдения может привести к ее неисправности. Прочтите этот пост, чтобы найти возможные решения, когда ваши камеры видеонаблюдения не будут работать.

Q 3. Типы проводов для камер слежения

A 3: При прокладке проводов для ваших камер слежения использование подходящего типа кабеля избавит вас от головной боли в дальнейшем и вызовов службы технической поддержки для решения проблем, которые не должно было случиться.

Типы проводов для камер безопасности обычно включают 3 основных типа: кабели Ethernet Cat 5/6, сиамские кабели и кабели plug-and-play.

Ethernet-кабели категории 5/6 — этот тип проводов для камер безопасности передает видео/изображения и питание по одному кабелю. Кабели Cat 5/6 могут передавать видеосигнал на расстояние до 1500 футов. Этот тип кабелей используется для IP-камер PoE, что предлагает вам более простое решение для прокладки проводов по сравнению с традиционными проводными камерами видеонаблюдения.

Дополнительная литература: Проверьте этот пост, чтобы узнать больше об IP-камерах безопасности Cat 5/6.

Сиамские кабели — этот вид проводов для камер безопасности обычно включает 2 типа: провода RG59 и 18/2. Кабели RG59 представляют собой специальный коаксиальный провод, используемый для подключения камер к цифровому видеорегистратору. Провода 18/2 — это 2 отдельных провода 18-го калибра, которые используются для передачи питания от источника питания к камерам.

Провода Plug-and-play — этот тип кабелей для камер безопасности имеет разъемы как для видео, так и для питания. Длина передачи данных по проводу камеры безопасности доступна в 25, 50, 100 и 150 футах.

Недостатком проводов камеры безопасности PnP является то, что они не могут обеспечить высококачественную передачу видео и питания по сравнению с двумя вышеуказанными типами. И кабели не могут передавать данные сигнала дальше, чем на 150 футов.

A 4 : Существует 2 основных типа проволочных ограждений для камер видеонаблюдения.

Один из видов выглядит как клетка, которая обычно используется для защиты камеры слежения от закалки.

Другой, как правило, имеет форму длинной полосы и используется для защиты проводки камеры слежения от дождя, яркого света и т. д.

Пожалуйста, выполните следующие действия, чтобы установить защитные ограждения для защиты проводки вашей камеры видеонаблюдения.

Шаг 1 . Свяжите провода камеры видеонаблюдения резиновым кольцом.

Шаг 2 . Используйте защитный кожух, чтобы зафиксировать жгут проводов.

Шаг 3 . Закрепите защитный кожух несколькими винтами.

Готово!

Если у вас есть какие-либо вопросы или идеи по поводу «Как установить провода камеры видеонаблюдения», оставьте их в комментариях ниже! Мы опубликуем ваши вопросы и идеи в этой статье !

Доступ к электрической распределительной коробке

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Установка электропроводки и распределительных коробок — Электрический код для количества проводов в распределительных коробках — Всегда существует вероятность того, что соединения или соединения электропроводки могут выйти из строя, поэтому необходим требуемый доступ для проверки и ремонта по мере необходимости.

Видео по электромонтажу Как подключить розетку GFCI без провода заземления ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Почему электрические распределительные коробки должны быть доступны
[ad#block] Электрика Вопрос: Можно ли заглубить распределительную коробку в стену или потолок без доступа к ней?

Этот вопрос по электропроводке поступил от Сальваторе, домовладельца из Санта-Ана, Калифорния.

Связанный вопрос:

• Мы перемещаем выключатели и розетки со стены кухни и задней панели под шкафы. Можете ли вы проверить: 1) что предыдущая распределительная коробка должна иметь доступ, после того, как изолента, соответствующие разъемы и металлические закрытые пластины на месте. Можно ли их накрыть прочной доской и задним фартуком, не оставляя люка? 2) Если ответ на 1) отрицательный, то можно ли их переместить в область за ящиками под прилавком, а первый ящик оставить на месте, как описано выше?

Этот вопрос по электропроводке поступил от Дэвида из Батон-Руж, штат Луизиана.

Ответ Дэйва:
Спасибо за вопросы по электропроводке.

Установка электропроводки и распределительных коробок
Распределительную коробку нельзя заглублять в стену или потолок. Распределительные коробки должны быть установлены только там, где они будут доступны. Всегда существует вероятность того, что электрические соединения или сращивания могут выйти из строя, поэтому необходим требуемый доступ для проведения проверок и ремонта по мере необходимости.

Подробнее о домашней электрической проводке

Электрические соединительные коробки

Электрический код для того, сколько проводов в соединительных коробках

Junction Boxes

Electrical Junction Boxes

Electrical Junction Boxes

Electrical Junction Boxes

Electrical Junction Boxes

Electrical Junction Boxes

. и для чего они используются. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику.
Одним из очень важных компонентов является коробка, в которой будет установлен провод.
Тип и размер электрических коробок домашней электропроводки зависит от размера цепи, области применения и ее расположения.

Электротехнические нормы

Домашние электротехнические нормы
Электротехнические нормы Справочник, охватывающий цепи AFCI, электрические коробки, электрические цепи, электрические розетки, электрические GFCI, электрическое заземление, электрические проекты, электрические услуги, подземная электропроводка, электропроводка, код электропроводки, коды освещения и датчики дыма.

Вам также может быть полезно:

Видео по электромонтажу #2 Домашняя электропроводка Видео по этой теме и не только Загляните на мой канал YouTube и подпишитесь!

Узнайте больше с моим видеокурсом по домашней электротехнике: Базовая электрическая проводка дома на примере

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка розеток GFCI Электропроводка бытовых электрических цепей Розетки 120 и 240 В Электропроводка выключателей освещения Электропроводка 3- и 4-проводных электрических плит 7 Розетка Устранение неполадок и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Электрическая соединительная коробка — Bilder und stockfotos

372Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• 44.
• Vektoren
• 444110
• Vektoren
• 444.
• 44.
• 44.
• .0004 Niedrigster Preis
  Signature

  Beste Qualität

  Durchstöbern Sie 372

  электрическая распределительная коробка Stock-Photografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.
  verbindungsfeldsymbole gesetzt, gliederungsstil — электрическая распределительная коробка, графические изображения, картинки, мультфильмы и символы

  Verbindungsfeldsymbole gesetzt, Gliederungsstil

  Gliederungssatz von Junction-Box-Vektorsymbolen for Webdesign, die auf weißem Hintergrund isoliert sind
  linie-überspannungsschutz-symbole — электрическая распределительная коробка, графика, —клипарт, —мультфильмы и —символ Enthält Symbole с американо-европейской розеткой, USB-зарядкой, защитой от детей и прочим. Беарбайтбарер Стрих. 48×48 пикселей идеально.
  ein eindrucksvoller blick auf den bahnhof der mittelalterlichen stadt viterbo in mittelitalien — электрические распределительные коробки стоковые фотографии и изображения

  Ein eindrucksvoller Blick auf den Bahnhof der mittelalterlichen.

  ..
  диаграмма электрической установки узлов. — электрическая распределительная коробка фото и изображение

  Схема установки электрических узлов.

  deekte anschlusskasten wurden brandursache. — электрическая распределительная коробка с фото и изображением

  Defekte Anschlusskasten wurden Brandursache.

  Defekte elektrische Verkabelung, Feuer beginn am Anschlusskasten.

  спагетти-распределитель — электрическая распределительная коробка фото и изображения

  Spaghetti Junction

  «Ein Durcheinander von elektrischen Drähten (Punta Arenas, Chile)»

  einbau von gelben steckdosen mit kabel — электрические распределительные коробки стоковые фотографии и изображения
  nahaufnahme elektrokabel am anschlusskasten angeschlossen. — электрическая распределительная коробка фото и фото

  Nahaufnahme Elektrokabel am Anschlusskasten angeschlossen.

  alte telefonanschlussdosen an weißer wand — электрическая распределительная коробка фото и изображения
  Alte Telefonanschlussdosen and weißer Wand
  geschlossene semaphore-ampeln — электрическая распределительная коробка фото и изображения

  Geschlossene Semaphore-Ampeln

  Bahnübergang

  kunststoff-sockel-boxen für die reparatur. strom und steckdosen zu hause zu schaffen. Runde rote buchse mit metallbolzen zum einschrauben in die wand — электрические распределительные коробки фото и фото

  Kunststoff-Sockel-Boxen für die Reparatur. Strom und Steckdosen…

  Kunststoff-Steckdosenkästen zur Reparatur. Strom und Steckdosen zu Hause schaffen. Runde rote Steckdose mit Metallschrauben zum Einschrauben in die Wand.

  elektrische verdrahtungsanschlussbox. neuen ungeplanten draht an einer box anbringen. разнорабочий-концепт. — электрическая распределительная коробка фото и изображение
  Elektrische Verdrahtungsanschlussbox. neuen ungeplanten Draht an…
  elektrische arbeiten im innenbereich. — электрическая распределительная коробка фото и фото

  Elektrische Arbeiten im Innenbereich.

  elektriker schaltet leistungsschalter in der verbrauchereinheit von sicherungskasten und stromzähler. — электрическая распределительная коробка фото и изображения

  Elektriker schaltet Leistungsschalter in der Verbrauchereinheit. ..

  betonverwitterter verteilerkasten für strom — электрические распределительные коробки стоковые фото и изображения — электрическая распределительная коробка фото и фото

  Spleißen Sie elektrische Drähte mit Drahtanschlüssen.

  drahtverdrehmuttern zum anschluss elektrischer drähte. — электрическая распределительная коробка фото и изображения

  Drahtverdrehmuttern zum Anschluss elektrischer Drähte.

  Drahtzwirnmuttern sind eine Art Anschlussklemme. Die Drähte in der Anschlussdose werden im Inneren des Steckverbinders zu Zöpfen verdreht. Reparatur und Modernisierung von elektrischen Haussystemen, elektrische Arbeiten.

  elektrisches vtol-frachtlieferflugzeug, elektro-lkw und minivan, die sich auf der autobahn bewegen — электрические распределительные коробки стоковые фотографии и изображения

  Elektrisches VTOL-Frachtlieferflugzeug, Elektro-LKW und Minivan,…

  электрическая распределительная коробка — электрическая распределительная коробка стоковые фото и изображения — электрические распределительные коробки стоковые фото и картинки

  Bündel verschiedener Kabel hängen von oben im Inneren der. ..

  elektrisches anschlusskasten-glyphensymbol eines neuen viertels in der stadt. грюне betonverbindung. herstellung von material für den bau von Häusern. hinter einem hohen zaun liegen асфальт и строительные материалы — электрические распределительные коробки стоковые фотографии и изображения

  Bau eines neuen Viertels in der Stadt. grüne Betonverbindung….

  stromzähler und leistungsschalter in der verbrauchereinheit. — электрическая распределительная коробка фото и фото

  Stromzähler und Leistungsschalter in der Verbrauchereinheit.

  Offene Anschlussdose vorbereitet für die und den anschluss von telefon- und computerkabeln — электрические распределительные коробки стоковые фото и изображения

  Offene Anschlussdose vorbereitet für die Montage und den…

  züge und güterwagen auf bahngleisen. Терминал eisenbahn Flachwagen Station plattform von frachtcontainern — электрическая распределительная коробка стоковые фотографии и изображения

  Züge und Güterwagen auf Bahngleisen. Terminal Eisenbahn…

  anschlussdose im wandbau — электрическая распределительная коробка фото и изображения

  Anschlussdose im Wandbau

  stromsymbol-set. окостром. glasmorphismus-стил. vektorliniensymbol für business und werbung — электрическая распределительная коробка со стоковой графикой, -клипартом, -мультфильмами и -символом

  Stromsymbol-Set. Окостром. Glasmorphismus-Stil….

  bohren sie ein loch in die wand mit einem stanzen für eine box zur montage einer steckdose — электрическая распределительная коробка стоковые фотографии и изображения

  Bohren Sie ein Loch in die Wand mit einem Stanzen für eine Box…

  Новая электрическая конструкция, художественная и стромкабель для zukünftige steckdosen an der Wand, sanierungskonzept. — электрическая распределительная коробка с фото и изображением

  Новая электрическая конструкция, художественная и стромкабель для

  набора иконок для электрической энергии. — электрическая распределительная коробка — графика, -клипарт, -мультфильмы и -символы

  Набор иконок Elektrische Energie.

  anschlusskastensymbole vektor flach setzen — электрическая распределительная коробка сток-графика, -клипарт, -мультфильмы и -символ

  Anschlusskastensymbole Vektor flach setzen

  Распределительная коробка Symbole gesetzt. Gliederungssatz von Junction Box Vektorsymbolen dünne Line Farbe flach auf Weiß

  bau eines neuen mikrodistrikts im stadtzentrum. хоэ бетонблокхойзер. neben dem haus ist ein ort für elektrische kommunikation. aufbau einer infrastruktur — электрические распределительные коробки фото и изображения

  Bau eines neuen Mikrodistrikts im Stadtzentrum. hohe Betonblockhäu

  Bau eines neuen Mikroquartiers in der Innenstadt. хоэ Бетонштайнхойзер. Neben dem Haus befindet sich ein Ort für elektrische Kommunikation. Schaffung фон Infrastruktur.

  Новая электрическая веркабелунг, kunststoffkasten und stromkabel für zukünftige steckdosen an der wand, sanierungskonzept. — электрическая распределительная коробка с фотографиями и изображением

  Neue Elektrische Verkabelung, Kunststoffkasten und Stromkabel für

  mehrere elemente der schaltbox. ауфшлиссен. — электрическая распределительная коробка фото и изображение

  Mehrere Elemente der Schaltbox. Ауфшлиссен.

  triebwagen entlang der gleise vom Highway aus gesehen in den prärien von alberta Canada — электрическая распределительная коробка стоковые фото и фотографии

  Triebwagen entlang der Gleise vom Highway aus gesehen in den Präri

  ein alter anschlusskasten mit drähten an einer lichtwand — electrical junction box stock-fotos und bilder

  Ein alter Anschlusskasten mit Drähten an einer Lichtwand

  Eine alte Anschlussdose mit Drähten an einer Lichtwand. Weichzeichner

  konkreten alten verwitterten verteilerkasten für strom, metalltür, grünen rasen. die konkreten feld auf der wiese. einsame verteilerschrank — электрические распределительные коробки стоковые фотографии и изображения

  Konkreten alten verwitterten Verteilerkasten für Strom, Metalltür,

  электрическая установка. стробоскопы в палочке для drähte und eine steckdose für steckdosen в палочке. wohnungsrenovierungskonzept. — электрическая распределительная коробка фото и фото

  Elektrische Installation. Стробы в der Wand für Drähte und…

  elektrische klemme im anschlusskasten. — электрическая распределительная коробка фото и фото

  Elektrische Klemme im Anschlusskasten.

  elektrische arbeiten im innenbereich. — электрическая распределительная коробка фото и изображения

  Elektrische Arbeiten im Innenbereich.

  elektrische arbeiten im innenbereich. — электрическая распределительная коробка фото и фото

  Elektrische Arbeiten im Innenbereich.

  Elektriker installieren eine Wandverkabelung. Sie verbinden Drähte in der Anschlussdose.

  ein- und aus-taste rot und grün — электрическая распределительная коробка stock-fotos und bilder

  Ein- und Aus-Taste rot und grün

  bare kupferdrähte in einem anschlusskasten. — электрическая распределительная коробка фото и изображения

  Bare Kupferdrähte in einem Anschlusskasten.

  Die Enden der Blanken Kupferdrähte sind für das Verdrehen zu Zöpfen in einer rechteckigen Kunststoff-Anschlussdose vorbereitet. Aufnahmen mit geringer Schärfentiefe, selektiver Focus, verschwommenem Hintergrund.

  anschlusskasten mit hervorstehenden enden von kupferdrähten. — электрическая распределительная коробка фото и фото

  Anschlusskasten mit hervorstehenden Enden von Kupferdrähten.

  Schalttafel eines Verteilerkastens oder Anschlusskastens mit vorstehenden Enden aus Blanken Kupferdrähten. Elektroinstallationsarbeiten im Haushalt, Reparatur der Hausverkabelung. Rüsten Sie das Stromsystem im Haus auf.

  elektrischer anschlusskasten mit verzinktem leitungsrohranschluss — электрическая распределительная коробка стоковые фото и изображения — электрическая распределительная коробка фото и фото

  Überführung mit Kabeln und Drähten auf einem Gewerbegebiet.

  Große moderne lagerhalle mit gabelstapler — электрическая распределительная коробка фото и изображения

  Große moderne lagerhalle mit Gabelstapler

  ремонт электрощитов — электрораспределительная коробка стоковые фото и изображения

  ремонт электрощита

  большой мост, стандартная панорама неонштадта, мужская — электрораспределительная коробка стоковые графики, -клипарт, -мультфильмы и -символ

  Большой мост, панорама неонштадта, Neonstaunliches Panorama, Neonstadt, Neonstadt, Menschen Menschen

  kunststoff-anschlusskasten — электрическая распределительная коробка стоковые фотографии и изображения

  Kunststoff-Anschlusskasten

  geschlossene semaphore ampeln von bahnhöfen — электрические распределительные коробки стоковые фотографии и изображения

  geschlossene Semaphore Ampeln von Bahnhöfen

  Nahaufnahme Metallstange mit roten und weißen Streifen mit grauer Stahlrahmen-Kastenplattform für Zugbeamte, isoliert auf weißem Hintergrund

  leiter-spleiß-steckverbinder art. — электрическая распределительная коробка фото и фото

  Leiter-Spleiß-Steckverbinder Art von Druckhebel.

  außendrahtmontage kunststoffbox für kommutierungszwecke. anschlussdose aus grauem kunststoff auf weißemhintergrund ausgeschnitten. — электрическая распределительная коробка фото и изображения

  Außendrahtmontage KunstStoffbox für Kommutierungszwecke ….

  Service Der Elektrischen Verdrahtung Und InstallationsArbeiten — Электрическая коробка для соединения. Der Installateur schneidet mit einer Zange die Enden der Kupferdrähte durch.
  gabelstapler-ausrüstung — электрическая распределительная коробка фото и изображения

  Gabelstapler-Ausrüstung

  vorderansicht, elektrische metallschrank in öffentlichen park — electrical junction box stock-fotos und bilder

  Vorderansicht, elektrische Metallschrank in öffentlichen park

  installation im — electrical junction box stock-fotos und bilder

  Installation im

  Kunststoff Einbaukasten mit Tür auf weißem Hintergrund

  verdrehverbinder für elektrische verdrahtung.
