Как демонтировать, разбирать патрон дрели Макита?

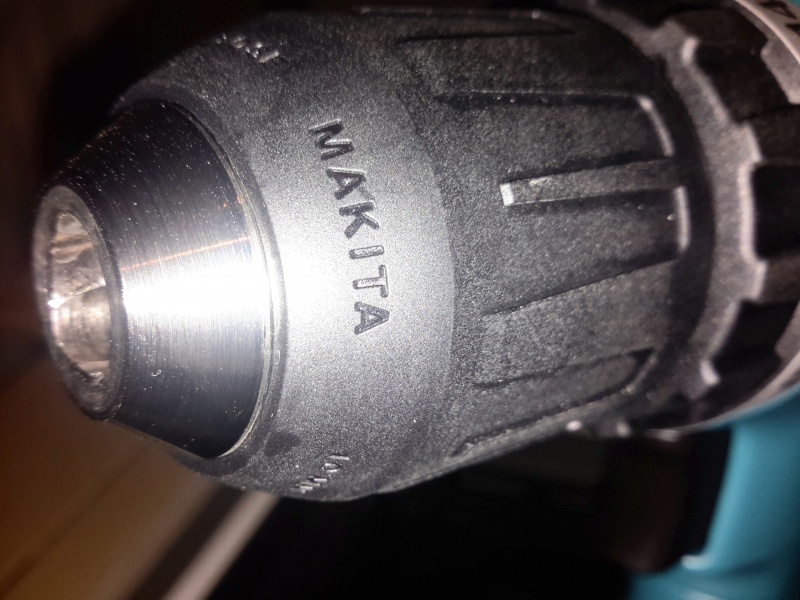

Рабочая деталь строительного прибора надежно закреплена специальным патроном. Он отвечает за фиксацию механизма – не допускает проворачивания сверла, и способствует быстрой смене насадки.

В свою очередь, патроны делятся на два типа: кулачковые насадки и быстрозажимные, которые отличаются способом замены. Если необходимо сменить комплектующее, тогда их можно для дрели Макита купить в Киеве, посетив наш интернет-магазин.

Как работает кулачковый держатель в дреле Макита

Особенность функционирования заключается во вращении металлических губок – цилиндрического кулачка в поперечном направлении. Во время движения, кулачковый патрон то сжимается, то разжимается. И, как следствие, сверло, закрепленное в насадке, также закрепляется или высвобождается, опираясь на направление, в котором движутся «кулачки».

В свою очередь, кулачковый патрон делится на:

• Ключевой;
• Держатель с быстрым зажимом.

Первый предполагает использование зацепления деталей специальными зубьями, которое осуществляется при использовании ключа – запускает перестановку шестерни внутри патрона. Второй предусматривает обкат гнезда патрона поверх резьбы «кулачков».

Также, патрон классифицируется способом установки. Существует два вида:

• Резьбовой;
• Конусный.

Насадка резьбовая вкручивается на вращательный вал благодаря резьбовому соединению, таким образом сверло прочно помещается в держатель и с большей вероятностью не вылетит из инструмента. Конусная деталь имеет весьма специфический способ оснащения – патрон с торцевым конусным отверстием нанизывается на хвост вала конусной формы.

Как снять старую деталь электродрели Makita?

Сперва необходимо подготовить инструменты: ключ для насадки, крестовую отвертку. Затем следует проделать такие операции.

Как снять резьбовой патрон с вала электроинструмента — дрели

Чтобы это сделать, нужно развести кулачок держателя специальным ключом. После этого, выкрутить отверткой с крестовым наконечником винт стопорный – эта деталь находится между «кулачками» вокруг патрона.

ВАЖНО! Шуруп необходимо откручивать в сторону часовой стрелки.

• Дрель установить в неподвижное состояние;
• Выкрутить насадку – держатель полотна, как и стопорный шуруп, по часовой стрелке;
• Зажать корпус электроинструмента;
• Вкрутить новую насадку электродрели.

Как снять конусный патрон дрели:

1. Аналогично предыдущему случаю, неподвижно закрепить дрель. При этом, инструмент должен находится в вертикальном месторасположении по направлению вниз.
2. Простучать ударным инструментом тыльную торцевую часть насадки по всему размеру.
3. Произвести удары чуть большей силы по патрону, чтобы сбить вал.

ВАЖНО! Не стоит прикладывать большие усилия, так как чрезмерная физическая нагрузка может повредить деталь и нанести вред работоспособности электроинструмента.

Как разобрать комплектующие электродрели Макита?

В некоторых случаях, для возобновления работы электроинструмента нужно лишь «перебрать» старую деталь. Итак, как это осуществить определенную последовательность работ.

Предварительно нужно сделать следующие действия:

1. Открутить деталь;
2. Закрепить ее в тисках, но перед этим рекомендуется по бокам тисков положить прокладку мягкого металла;
3. Выкрутить верхнюю зубчатую гайку с помощью газового ключа;
4. Смазать открученную деталь;
5. Снять дополнительные комплектующие – подшипник и шайбу гайки.

Затем:

• Убрать делать из тисков;
• Ручным способом, с помощью отвертки, выкрутить гильзу;

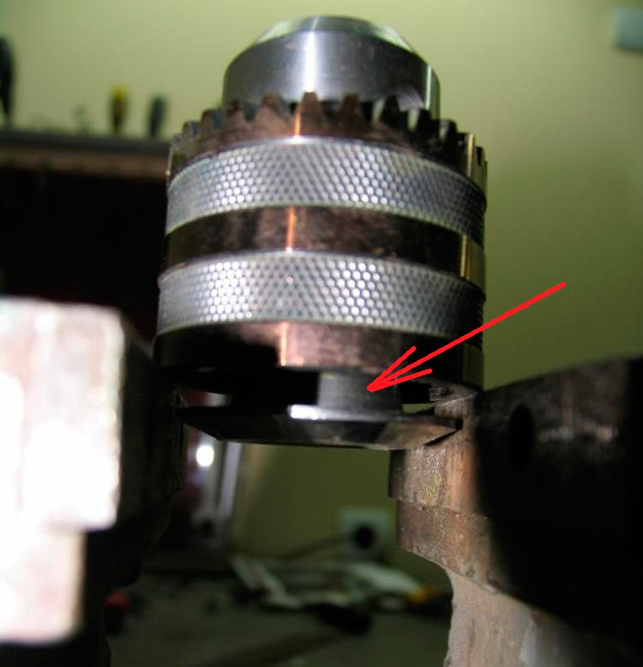

Если не получается снять гильзу патрона, тогда его нужно вновь установить в тиски задней стороной вверх. После этого, смазать гильзу и основание, и газовым ключом выкрутить деталь.

• Полностью разобрать патрон: изъять основание насадки из предохранителя — гильзы, «кулачки» снять с колец.

Патрон – целый? Тогда собрать его, установить в строительный электроприбор. Иначе, произвести замену на новое комплектующее Makita. Купить патроны для дрели Макита можно в нашем интернет-магазине.

Более того, электроинструменты и комплектующие к ним от японского производителя обладают массой преимуществ.

Почему стоит дрели Макита купить в Киеве?

Конечно же, одно из главных преимуществ – их профессиональная функциональность. Что это значит? Вы получаете супер производительный строительный прибор по оптимальной стоимости.

Большой выбор комплектующих. Нужно произвести замену детали? Да без проблем, цена на патроны для дрели Макита в интернет – магазине не превышает оптимальную отметку, а их разнообразие позволит выбрать именно то, что Вам нужно.

Как снять патрон с дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

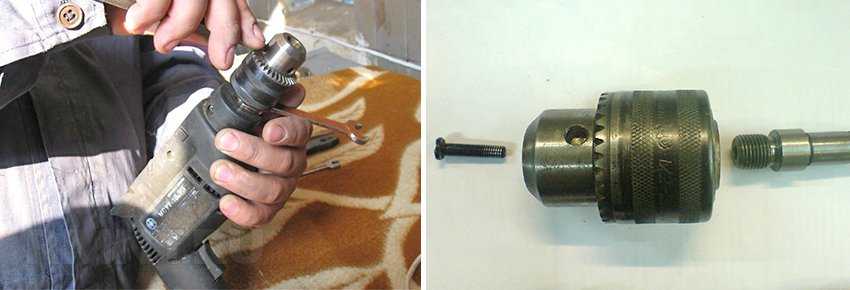

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Как снять и переустановить патрон сверлильного станка: eReplacementParts.com

Действия по снятию и повторной установке патрона сверлильного станка отличаются от действий для других патронов (например, патронов дрели/шуруповерта), потому что патроны сверлильного станка подходят к их сверлильным станкам по-разному.

Валы патронов сверлильных станков имеют специальную конусность, чтобы очень плотно входить в шпиндели сверлильных станков с таким же конусом. Конус, используемый в сверлильных станках и их патронах, называется конусом Морзе.

Патроны сверлильных станков необходимо снимать, если их валы погнулись или вышли из строя по иным причинам. Грязный вал патрона или неправильная установка также могут привести к выпадению патрона сверлильного станка.
Прочтите приведенные ниже инструкции по быстрому и простому снятию, очистке и установке патрона сверлильного станка, чтобы убедиться, что патрон сверлильного станка держится в дрели.

Методы снятия патрона сверлильного станка
Существует несколько способов вытащить патрон сверлильного станка из сверлильного станка, и, к счастью, каждый из них прост и занимает всего несколько секунд.

Инструмент для снятия сверлильного патрона Сверлильные станки поставляются со специальным инструментом для снятия их патронов, который называется инструментом для снятия патрона. Это самый простой способ снять патрон со сверлильного станка. Инструмент для снятия патрона имеет такую ​​форму, чтобы помещаться в специальное окно доступа на шпинделе сверлильного станка.

Ударив инструментом для снятия патрона в окно шпинделя, вы толкаете верхнюю часть шпинделя патрона вниз до тех пор, пока его конусная посадка не ослабнет и патрон не выпадет из пресса.

Шаги:

1. Вставьте инструмент для снятия патрона в окно шпинделя пресса.

2. Слегка забивайте инструментом для снятия патрона дальше в окно, пока патрон не выпадет из пресса.

Убедитесь, что сверлильный стол пресса поднят достаточно высоко, чтобы патрон не был поврежден при его падении. Инструменты для снятия патрона можно найти в отдельной продаже для большинства сверлильных станков.
[Вернуться к началу]
Твердая древесина и молоток Если инструмент для снятия патрона недоступен, а патрон сверлильного станка все равно нужно снять, не беспокойтесь. Хотя это немного более грубо, использование молотка и куска твердой древесины для снятия патрона сверлильного станка является отличным резервным методом. Если все сделано правильно, вы не рискуете повредить сверлильный патрон или сверлильный станок. Шаги:

1. Во-первых, возьмите молоток и прочный кусок дерева подходящего размера.

2. Расположите деревянную доску над патроном под углом.

3. С помощью молотка сильно ударьте по дереву или два, и патрон должен выпасть. Просто убедитесь, что сила удара молотка направлена ​​как можно ниже, чтобы не погнуть вал патрона или шпиндель сверла.
[Вернуться к началу]
Очистка и повторная установка патрона Любой патрон сверлильного станка необходимо очистить перед установкой или повторной установкой в ​​сверлильный станок. Из-за их плотной посадки с конусом Морзе любое масло, грязь или мусор на валу патрона или в шпинделе сверла могут нарушить фиксацию патрона в прессе.
Шаги:

1. Очистите шпиндель патрона ветошью и обезжиривающим средством. Особенно хорошо работает ацетон, потому что он быстро испаряется. Кроме того, используйте тряпку и немного ацетона для очистки

внутренней части шпинделя сверлильного станка.

2. После того, как вал и шпиндель будут очищены, вставьте сверлильный патрон в пресс достаточно плотно, чтобы он некоторое время оставался в нем сам по себе.

3. Втяните кулачки патрона сверлильного станка, чтобы не повредить их.

4. Опустите стол пресса, чтобы освободить место для молота.

5. Используя деревянный или резиновый молоток, быстро и сильно ударьте по нижней части патрона два или три раза.

Не обманывайтесь простотой конструкции конуса Морзе. Если все сделано правильно, эта простая установка гарантирует, что патрон будет надежно закреплен на шпинделе до тех пор, пока означает, что не выйдет.

[Вернуться к началу]
Заключение Качественные запасные части и квалифицированное техническое обслуживание обеспечивают непреходящую ценность электроинструментов и оборудования. Начните ремонт патрона для сверлильного станка, посетив нашу страницу «Запчасти для сверлильных станков» по ​​адресу eRepalcementParts.com. Наш онлайн-сервис предоставляет запчасти и информацию владельцам инструментов, которые не соглашаются ни на что, кроме самого лучшего. [Вернуться к началу] О чем мы.

Как установить быстрозажимной сверлильный патрон (сделай сам)

Обновлено: 01 октября 2018 г.

Сделайте эту древнюю дрель новой с помощью быстрозажимного патрона

Следующий проект›

Семейный мастер на все руки

Если вы потеряли ключ для патрона спустя столько лет или просто не можете выбросить хорошую дрель, для большинства дрелей по-прежнему доступны бесключевые патроны, которые легко заменить.

Авторы журнала «Сделай сам» журнала «Семейный мастер на все руки»

Снимите старый сверлильный патрон

Фото 1: Извлеките винт патрона

С помощью ключа патрона полностью зафиксируйте кулачки имеющегося патрона дрели, затем извлеките винт с обратной резьбой, повернув его по часовой стрелке.

Фото 2: Отвинтите сверлильный патрон

Крепко удерживайте дрель на прочном верстаке, затем вставьте ключ патрона и резко ударьте по нему молотком (поворачивая его против часовой стрелки ), чтобы отсоединить сверлильный патрон от резьбового шпинделя. Возможно, вам придется повторить это несколько раз, чтобы ослабить упрямые патроны. Открутите старый патрон дрели.

Фото 3: Установка быстрозажимного патрона

Навинтите новый патрон на шпиндель (поворачивая его по часовой стрелке) и затяните вручную. Полностью откройте кулачки нового бесключевого патрона, вставьте старый винт патрона (поворачивая его против часовой стрелки ) и затяните его. Установите биту, просверлите тестовое отверстие, затем снимите биту и проверьте быстрозажимной патрон на предмет ослабления или биения и при необходимости подтяните его.

Почти каждые 3/8 дюйма. Продаваемая сегодня дрель поставляется с быстрозажимным патроном. Как профессионалы, так и мастера-любители ценят скорость смены сверл и удобство, заключающееся в том, что им не нужно постоянно искать ключ для патрона. К счастью, все меньшее количество старых реверсивных дрелей (сетевых или аккумуляторных) все еще можно переоборудовать в бесключевой патрон. Установку можно выполнить самостоятельно примерно за 20 минут.

Ознакомьтесь с руководством пользователя или обратитесь к производителю, чтобы узнать, как правильно снять патрон дрели; большинство шоу техники, подобные нашей. Закажите подходящий быстрозажимной патрон через Интернет или у производителя или купите универсальный патрон в хозяйственных центрах и хозяйственных магазинах. Либо возьмите с собой сверло, либо запишите номер, выбитый на существующем патроне сверла (см.
