монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

  • электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
  • монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
  • при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
  • металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
  • соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
  • все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
  • места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
  • части электропроводки, содержащие металл, защищаются от различных факторов среды;
  • цветовое сочетание жил кабеля должно совпадать для однотипных жил;
  • номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
  • кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

  • выбор материала и его количество;
  • чертёж схемы монтажа;
  • прокладка и установка всех частей электропроводки;
  • проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле.

От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок.

При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:

  1. Электрический щиток.
  2. Автоматический выключатель.
  3. Точка подключения электроприбора.
  4. Выключатель.
  5. Распределительная коробка.
  6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

  1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
  2. Прокладка кабеля и установка элементов.
  3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
  4. Подключение группы к фазе.
  5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

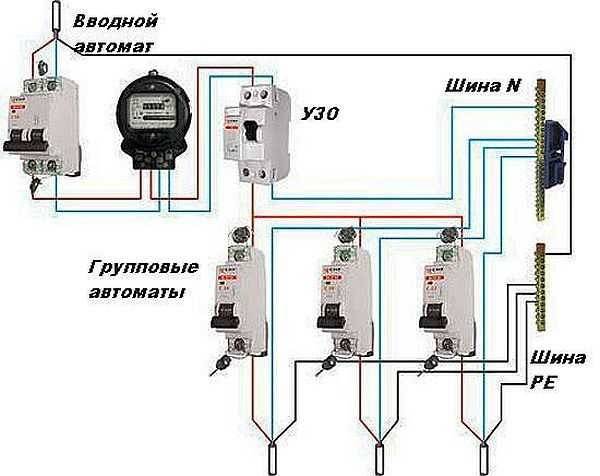

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

Схема электропроводки в частном доме своими руками

Современную квартиру, дом, офис или коммерческое заведение невозможно представить без электричества. Оно плотно вошло в нашу жизнь и продолжает захватывать все новые и новые сферы жизнедеятельности. От того, насколько качественная проводка в помещении и насколько бесперебойно она работает, зависит функционирование объекта – без электричества отключается освещение, электрокотлы, кондиционеры, компьютеры и пр. Поэтому если вы задумываетесь о создании полноценной схемы электропроводки в частном доме, то прочитайте нашу статью – в ней мы расскажем о тонкостях и нюансах этого дела.

Введение

Подключение участка, дома к электроснабжению выполняют силовым кабелем от столба к дому по воздуху или  подземным способом в траншее.

Для подземной прокладки используют силовой кабель, например, асбл 3х240 в Краснодаре. Главная конструкционная особенность — наличие защитной брони. Гибкие свойства и высокая плотность электрокабеля делают его пожаробезопасным. Повышенная надежность изделия обусловлена наличием двух стальных лент.

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок – то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж – она считается основополагающей.

Делаем разводку

Проводка может быть двух типов – наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается – в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

  1. Сеть, используемая для освещения.
  2. Сеть, используемая для питания розеток.
  3. Силовая сеть (для мощных потребителей).
  4. Сеть, используемая для уличного освещения.
  5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Внимание: стабилизатор выровняет напряжение и защитит ваши приборы от перегорания, но для этого нужно правильно рассчитать его мощность с таким расчетом, чтобы его хватало на все одновременно работающие устройства.

Нарисуйте схему прокладки кабелей и размещения устройств

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

  1. Мультиметр.
  2. Тестерная отвертка.
  3. Коннекторы для проводов.
  4. Плоскогубцы.
  5. Нож для снятия изоляции.
  6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты – это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема). Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Внимание: проводить заделку рекомендуется после тестирования системы. Если какой-то кабель повредился в процессе монтажа, то не придется вырезать штробы заново.

Грамотное подсоединение щитка

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками – запомните их и выполняйте в обязательном порядке.

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами – вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Некоторые нюансы

Расскажем вам некоторые тонкости того, как провести свет в доме своими руками. Существуют два вида кабеля – медный и алюминиевый. Мы настоятельно рекомендуем вам использовать только медный кабель – он выдерживает большие нагрузки, не портится со временем и легко укладывается даже на изгибах. Запитывать розетки лучше всего кабелем 3*2,5 ВВГнг (негорючим). Третий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить – вам их просто не хватит. На одну комнату нужно минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (к примеру, для подключения компьютера надо минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне возле рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на остальные устройства (холодильник, электрокотел, бойлер и пр).

Для освещения целесообразно использовать обычный кабель ВВГнг 3*1,5 мм2 – его вполне достаточно для питания нескольких источников света. Но если вы планируете создать проходные выключатели, то вам нужно будет доработать схему.

В целом, электрика в частном доме сложная только на первый взгляд. Если вы изучите соответствующую литературу и будете соблюдать все советы, то вы быстро и качественно сможете собрать ее сами. Главное – не экономить, использовать только качественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер или теплый пол.

Электропроводка в Частном Доме, Укладка Своими Руками, Схемы

6650 Просмотры 0

ЭкономияSavedRemoved 1

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Читайте также: Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

  • Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
  • Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
  • Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
  • Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
  • Закрепить распределительный щиток, провести в дом электричество
  • Укладка внутри дома кабелей, установка и подключение выключателей и розеток
  • Установка и подключение заземления
  • Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Читайте также: Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Читайте также: Газовый баллон на даче – для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Читайте также: Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

ЭлектроприборПотребляемая мощность кВтЭлектроприборПотребляемая мощность кВт
Телевизор 300 Кондиционер 1500
Принтер 500 Водонагреватель 5000
Компьютер 500 Бойлер 1500
Фен 1200 Дрель 800
Утюг 1700 Перфоратор 1200
Электрический чайник 1200 Электронаждак 900
Вентилятор 1000 Дисковая пила 1300
Тостер 800 Электрорубанок 900
Кофеварка 1000 Электролозбик 700
Пылесос 1600 Шлиф машинка 1700
Обогреватель 1500 Циркулярная пила 2000
СВЧ печь 1400 Компрессор 2000
Духовка 2000 Компрессор 1500
Электроплита 3000 Сварочный аппарат 2300
Холодильник 600 Насос 1000
Стиральная машина 2300 Электродвигатель 1500
Читайте также: Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Читайте также: Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Где установить электрический щиток?

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Читайте также: Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Читайте также: Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.
Читайте также: Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Читайте также: Читайте также: Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

  • Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
  • Места соединений необходимо размещать только в распределительных коробках
  • Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

  • (Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
  • (Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе.  Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
  • (Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Не существует соединений надежней пайки и сварки, если можно их использовать, то с местами контактов разных проводов, проблем никогда не будет.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

8.9 Total Score

Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

8.5

Доступность применения

9

Раскрытие темы

8

Достоверность информации

10

Оценки покупателей: Будьте первым!

Проводка в квартире своими руками

Делаем электропроводку в квартире самостоятельно

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.



Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

  • прокладка медных проводов;
  • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
  • подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.



Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

  • составление схемы подключения электричества в своем доме;
  • создание плана разводки, а также его регистрация в уполномоченных органах;
  • сооружение времянки для проведения ремонтных работ;
  • прокладка электрических проводов;
  • подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.



Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.



Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

  • предварительно необходимо отключить электричество;
  • запрещено прокладывать кабель, если он находится под напряжением;
  • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
  • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
  • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Проводка в доме своими руками – электрика без посторонней помощи + видео

Не каждый домашний умелец знает, как правильно прокладывается электропроводка в доме своими руками. Мы поможем сформулировать основы для начинающего мастера и оснастить дом светом и теплом.

Монтаж проводки в доме – выбираем способ

Устройство электрокоммуникаций можно осуществлять как открытым, так и закрытым способом. Открытый тип прокладывают на поверхности стены, прикрывая кабели пластиковыми трубками или плинтусами. Уровень высоты для этого типа не регламентируется и выбирается произвольно. При выполнении монтажных работ открытой проводки запрещено совмещение кабелей различной мощности в одном плинтусе. Причем данные декоративные элементы необходимо выбирать из несгорающего материала, который, к тому же, обладает изоляционными свойствами. В подвальных и чердачных помещениях кабели укрепляют при помощи специальных скоб.

Электропроводка скрытого типа располагается в специально предназначенных для этой цели пустотах, внутри конструкций подвесных потолков или перегородок. Прокладывание силового кабеля рекомендуется делать одновременно с устройством полов. Если готовых ниш нет, то производится штробление стен, а в полученные борозды и укладывается провод. При устройстве электросистемы для осветительных приборов под слоем штукатурки необходимо применять кабели, имеющие защитную изоляцию.

Как проложить проводку в доме – особенности планирования

Делая монтаж электропроводки в частном доме, необходимо помнить, что скрытые штукатуркой коммуникации должны пролегать идеально ровно по горизонтали или вертикали. Прокладывая кабели во всевозможных пустотах, можно выискивать кратчайшие пути, экономя при этом провод. Монтируя электричество в подвесных конструкциях потолков, необходимо применять материалы, которые не поддерживают горение. Выполняя монтаж в помещениях с высокой влажностью, не применяйте провода, имеющие защитную оболочку из металла.

Прежде чем начинать работы, необходимо тщательно продумать, как провести электропроводку в доме, соблюдая все правила безопасности. Ведь неправильно выполненные работы могут иметь неприятные последствия. В местах разветвления кабеля необходимо устанавливать специальные распределительные коробки, которые будут скрывать места соединений и предохранять их от нежелательного замыкания. Выполняя монтаж скрытого типа проводки, необходимо устанавливать розетки и выключатели особого вида.

Высота установки электрокабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для безопасности жильцов дома от поражения электричеством в случае непредвиденного затопления. Следуя регламентам техники безопасности, розетки следует устанавливать на значительном расстоянии от раковин и радиаторов отопления. Расстояние между этими объектами должно быть не менее 50 см.

Установка же розеток в помещениях, предрасположенных к высокой влажности (бани, сауны), допускается на расстоянии, превышающем 2,6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ к внутренней части которых возможен только при помощи специальных инструментов. Подключение приборов и электроплит требует применения кабеля, имеющего соответствующее сечение и обязательно покрытого металлической оболочкой. Такой провод можно прокладывать под полом, выбирая наиболее короткий путь от автоматов к прибору.

До того, как проложить проводку в доме, необходимо составить на бумаге подробный план, отмечая на нем каждый выключатель и места расположения отопительных и силовых приборов. При помощи схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что позволит серьезно сэкономить средства. Далее мы расскажем, как выполнить электропроводку в доме, и даже самый далекий от электричества человек сможет это сделать самостоятельно.

Проводка в доме своими руками – приступаем к работам

Монтаж электрокоммуникаций не представляет ничего сложного, главное – это соблюдение необходимой последовательности, и обязательно все получится. Так что теперь самое время приступить непосредственно к обсуждению процесса, как сделать электропроводку в доме.

Как сделать проводку в доме своими руками — пошаговая схема

Шаг 1: Разметка

Прежде чем начинать монтаж, независимо от выбранного типа, необходимо сделать разметку, начертив непосредственно на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки. Также необходимо отметить трассу прохождения проводов, где они будут монтироваться. Разметка делается при помощи мелка или маркера и длинной линейки. В качестве упрощенного варианта, чтобы разметить места прохождения кабеля, можно использовать капроновый шнур, окрашенный яркой краской.

Шаг 2: Подготовка посадочных мест

С помощью перфоратора в местах, где будут располагаться распределительные коробки, необходимо высверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается вход провода, пробиваются дополнительные углубления для облегчения монтажных работ. При работе с перфоратором желательно место сверления периодически смачивать водой. Это поможет сохранить сверло, да и пыли будет значительно меньше.

В местах проведения электроосвещения сквозь стену в другое помещение необходимо сделать отверстия небольшого диаметра. Если создаваемая своими руками электропроводка частного дома по плану будет монтироваться в стену, в ней необходимо выштробить борозды, точно соответствующие схеме. Для этого подойдет болгарка или специально предназначенный строительный штроборез. Работая с болгаркой или перфоратором, для сохранения своего здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3: Монтаж электропроводки

Укладывая провода, необходимо двигаться от распределительного щита в направлении монтажных коробок, постепенно переходя на осветительные приборы. Фиксацию кабеля на стене нужно делать при помощи крепежей, которые устанавливаются на расстоянии около 30 см. Места входа провода в распределительную коробку, а также все изгибы закрепляются дополнительно. Для фиксации можно использовать всевозможные остатки и обрезки провода, которые прибивают к стене, захватывая при этом монтируемый кабель. Также можно закреплять коммуникации, уложенные в углубления, при помощи раствора с добавлением алебастра.

Шаг 4: Установка монтажных коробок

Прокладка электропроводки в доме делается до проведения оштукатуривания помещения. Распределительные коробки устанавливают при помощи алебастрового раствора, небольшое количество которого закладывается в углубление. Прежде чем установить этот элемент, в него заводят провода, затем с применением определенной силы вдавливают в растворную массу, но так, чтобы края коробки выступали над поверхностью стены. Все подобные элементы должны находиться на одной горизонтали для ровного распределения выключателей.

Шаг 5: Соединение проводов

Прежде всего, с проводов снимается слой изоляции на расстоянии до 5 см от концов, тщательно при этом их зачищаем. Затем, внимательно следя за тем, чтобы ничего не перепутать, скручиваем их при помощи пассатижей, откусывая лишние концы кусачками, при этом оставляя скрутку не более 3 см. Соединив в нужном порядке провода, их изолируют обычной изолентой и закрывают крышки коробок. Выполнив таким образом монтаж, можно делать подключение электропроводки в доме к сети центральных электропередач.


Оцените статью: Поделитесь с друзьями!

Разводка электропроводки в частном доме своими руками.

Электропроводка в доме монтируется на этапе строительства. Это сложный процесс, требующий определенных знаний и навыков. Если изучить основы, то выполнить работы можно самостоятельно. Главное соблюдать правила и технологию проводки кабелей.

Этапы установки электропроводки в частном доме

Монтаж электропроводки в доме своими руками – это непростой процесс, требующий определенных знаний и навыков. Чтобы выполнить установку самостоятельно, необходимо ознакомиться с основными этапами мероприятия. Полученные знаний пригодятся и для контроля работы электрика. Если все правильно выполнено, то медная проводка прослужит до 20-25 лет.

Схема электрического подключения частного дома.

Последовательность установки электропроводки в доме:
  1. Разработка схемы прокладки электропроводки и всех элементов системы энергоснабжения;
  2. Выполнение разметки;
  3. Создание штроб в стенах и отверстий для укладки кабелей, прочих элементов системы;
  4. Установка тросов для закрепления гофрированной трубы;
  5. Укладывание электропроводки в штробы и установка подрозетников;
  6. Предварительная заделка штроб;
  7. Соединение кабелей в коробках для распределения электроэнергии;
  8. Монтаж УЗО и щитка для приема и распределения энергии;
  9. Испытание системы на работоспособность;
  10. Монтаж дополнительных элементов электроснабжения (люстр, выключателей, розеток).

Понять, как сделать электропроводку в частном доме поможет пошаговая инструкция. Каждый этап несет свою цель, поэтому важно соблюдать все правила и рекомендации. Неправильно смонтированная проводка может привести к замыканию и пожару.

Разработка чертежа электроснабжения дома

Чтобы выполнить монтаж электропроводки в кирпичном доме, составляют схему разводки. Разработку проекта лучше доверить профессионалу, который разбирается во всех нюансах. От правильного составленного плана зависит безопасность всех жителей дома.

Можно попробовать самостоятельно рассчитать нагрузку на сеть и сделать чертеж. На плане коттеджа отмечают точки расположения выключателей и розеток. Схема показывает месторасположение проводки и прочих элементов электричества. На этом этапе важно определиться с количеством и нахождением техники в доме.

Результат проектирования электропроводки в частном доме.

Затем делается разводка проводов. Она бывает параллельной, последовательной и смешанной. Чаще всего выбирают последний вариант, так как он наиболее эффективный и требует небольшое количество материалов.

Точки подключения проводов в доме:
  • Освещение санузла;
  • Подвод электроэнергии к розеткам в спальнях и коридорах;
  • Освещение спален, кухни, прихожей;
  • Обеспечение электроэнергией кухонных розеток;
  • Подвод электричества к розетке для плиты на кухне.

Схема электропроводки в частном доме имеет некоторые отличия в зависимости от особенностей помещения, но есть неизменные нюансы. На фасаде коттеджа располагается электрический счетчик. В подсобном помещении находится стабилизатор, автоматика и щиток для распределения энергии.

Рядом со щитком только на улице следует установить генератор. Он обеспечит подачу электроэнергии при отключении центральной линии. На каждом этаже должен располагаться щиток для распределения энергии. В нем монтируется заземление на розетки и прочую технику, работающую от электричества и потребляемую много энергии.

Разводка электропроводки в частном доме.

В каждой комнате при обустройстве электропроводки предусматривается коробка для правильного распределения энергии, в которой соединяются вводные кабели, проводники, розетки, цепи освещения. При разработке чертежа учитывают тип электрической сети. Фаза сети определяет количество жил кабеля.

Правила разработки схемы подключения электропроводки

Для создания схемы подключения необходимо знать, где будет находиться ввод трассы в дом, располагаться автоматика и техника с большой мощностью. Также важно заранее предусмотреть местонахождение всех элементов системы (светильников, люстр, розеток, включателей).

Правила монтажа электропроводки:
  1. Положение кабелей должно быть строго прямым (по вертикале или горизонтали). Все повороты при прокладке электропроводки в доме выполняются под углом 90 градусов.
  2. При наличии электротехнического плинтуса монтаж проводки проводится по полу.
  3. При установке проводников на стене следует соблюдать интервал 20 см от пололка. Они должны вертикально опускаться к розеткам.
  4. От оконных и дверных проемов необходимо отступать интервал 10 см.
  5. Выключатели монтируются с соблюдением интервала 80 см от напольного покрытия.
  6. От пола к розеткам отступают 30 см, а от кухонных рабочих поверхностей – 10 см.
  7. В ванной лучше не монтировать розетки без крайней необходимости.
  8. Розетки должны находиться по обе стороны от кровати или другого спального места.
  9. В месте, где будет расположен телевизор, следует установить 4 розетки. Такое количество требуется для подключения всех необходимых для работы техники приборов.
  10. Для просторных помещений лучше использовать проходные выключатели.
  11. Щиток для распределения электроэнергии должен располагаться на максимальной высоте 1,5-1,7 м от напольного покрытия.
  12. Электропроводку запрещается прокладывать рядом с газовой трубой на расстоянии меньше 20 см.

Правила разводки.

Для квартир и частных домов электрооборудование в схеме электропроводки трехфазной необходимо устанавливать согласно вышеперечисленным рекомендациям. Нужные пометки лучше делать на копии плана дома.

Разметка помещения

Следующий этап монтажа электропроводки в частном доме своими руками включает разметку. Она подразумевается нанесение отметин в местах установки проводки. Для начала необходимо подготовить инструменты для этой операции.

Инструменты для нанесения разметки:
  • Строительный и лазерный нивелир;
  • Карандаш или маркер;
  • Отбивочный шнур;
  • Рулетка для измерений.

Инструменты для разметки электропроводки

При обустройстве электропроводки сначала необходимо пометить места, где будут установлены включатели и розетки. Затем помечают линии спуска проводки для дальнейшего штробления. На потолке обозначают место монтажа проводников, чтобы в дальнейшем закрепить гофрированную трубу и протянуть электропроводку. Дальше помечается место монтажа распределительной коробки в доме. Ее необходимо установить так, чтобы обеспечить минимальные затраты материалов.

Штробление стен

Скрытая электропроводка в дачном доме требует проделывание в стенах и на потолке небольших углублений (штроб). Для работы можно использовать болгарку или специальный штроборез с пылесосом, который исключает появление пыли. Для начала определяются с глубиной углублений. Они должны немного превышать размер кабеля. Штробы проделываются в соответствии с ранее нанесенной разметкой.

Обрабатывать углы или несущие конструкции при прокладке электропроводки запрещается. На этом этапе следует позаботиться об дырке в стене для щитка. Габариты отверстия определяются количеством модулей. Обычно на одном этаже монтируется прибор на 24–36 модулей.

Затем нужно сделать отверстия для подрозетников и распределительной коробки в доме. Работа выполняется коронкой и перфоратором. Если рядом располагается несколько розеток, то их требуется приобрести заранее, приложить к стене, а потом разрешается проделывать углубления.

Правила штробления стен.

Способы прокладки электрических кабелей

Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.

Подбор кабелей и проводов

Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.

Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.

Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.

Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм2, а для розетки – 2,5 мм2. Для оборудования с большей нагрузкой минимальный размер составляет 4 мм2. Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм2.

При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.

Виды проводов для квартирной электропроводки.

Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.

Монтаж коробки и соединение проводов внутри конструкции

Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.

Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно. Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты. Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.

Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.

Способы расключения:
  • С помощью паяльника;
  • Использование сварочного аппарата;
  • Применение клемм.

Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).

Способы соединения проводов.

Как смонтировать и собраться щиток для распределения электроэнергии в доме

Установка щитка характерна для завершающих этапов прокладки электропроводки в загородном доме. Каждый этаж должен быть оборудован этим устройством. Приборы отличаются количеством модулей. Сначала требуется посчитать количество потребителей. Чтобы разобраться в расчетах, можно рассмотреть простой пример.

Исходные данные:
  • Трехкомнатный дом;
  • Имеется кухня, коридор, ванная;
  • Установлен водонагреватель;
  • Подогрев напольного покрытия и кондиционеры смонтированы во всех жилых комнатах и на кухне;
  • Имеется стиральная машинка и электрическая плита.

В зависимости от исходных данных в щитке устанавливается 5 выключателей на 10 А для освещения дома. Понадобится 1 заземление на 25–32 А для плиты и 14 заземлений на 16 А для прочих розеток. В итоге распределительное устройство монтируется на 36 модулей. При монтаже ограничителя напряжение в схеме электропроводки количество модулей увеличивается до 48.

Когда щиток установлен, занимаются монтажом УЗО и выключателей. Для этого используют DIN-рейку, которая продается вместе с распределительным прибором.



Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить  происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

  1. Розеточная группа

  2. Освящение

  3. Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

  4. Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

схема распределения и подключения проводке в доме при наличии однофазного питания

  1. Вводный автомат

  2. Электросчетчик

  3. Однополосный автомат

  4. Нулевая шина

  5. Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к  вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К  примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

7 шагов, которые необходимо соблюдать при электромонтаже дома

Электросистема вашего дома — сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

  1. Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

  1. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

  1. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

  1. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб.Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

  1. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

  1. Протяните провода к розеткам.

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии со схемой к ближайшей розетке или переключателю каждой цепи.Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

  1. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Ремонт дома: почему никогда не стоит делать дома своими руками

В среднем у американских домовладельцев в списке дел девять незавершенных домов. 55% этих домовладельцев также попытаются завершить эти проекты самостоятельно. Но только 31% из этих мастеров сообщают, что их проекты DIY были успешными. Культура DIY процветает в США из-за огромного количества телешоу и учебных пособий по улучшению дома, доступных в Интернете. Эти уроки и телешоу могут сделать проекты проще, чем они есть на самом деле.Эти руководства и шоу также не всегда учитывают индивидуальные потребности проекта. Они могут упустить жизненно важные шаги, из-за чего проект будет казаться намного проще, чем он есть на самом деле. Другие факторы, которые они могут упустить, — это меры предосторожности, строительные нормы и правила, а также материалы, необходимые для успешного завершения проекта. Это особенно актуально, когда дело доходит до завершения ремонта электрооборудования своими руками, например, перенастройки дома. Фактически, ремонт электрооборудования всегда следует доверить профессионалам.

Хотите узнать почему? Прочтите, чтобы узнать, почему вам следует отказаться от ремонта электрооборудования своими руками и выбрать для этого профессионала.

Почему вы должны оставить ремонт электропроводки профессионалам

Электрическая неисправность указана Пожарным управлением США как одна из основных причин домашних пожаров. Чтобы избежать риска неисправности электрических проводов, обратитесь к профессионалу. Обратите внимание на эти дополнительные причины, по которым ремонт электрооборудования всегда должен выполняться профессионалами.

1. Риск

Когда вы пытаетесь выполнить замену электропроводки самостоятельно, вы подвергаете риску свое здоровье, здоровье других людей и свое имущество.

Завершение электромонтажных работ — дело опасное. При выполнении переустановки электрических проводов возможно поражение электрическим током и возгорание. Предметы в вашем доме также имеют более высокое напряжение. Чем выше напряжение, тем опаснее проект.

Скрытые распределительные коробки и соединения также сложно маневрировать. Поскольку эти компоненты должны быть вне поля зрения, вероятность получить от них шок увеличивается.

Пожары также могут возникать из-за неисправной проводки. Неисправная проводка вызывает короткое замыкание, которое может привести к возгоранию дома.Неисправная проводка также может оставаться незамеченной в течение многих лет, заставляя домовладельца чувствовать, что это была хорошо сделанная работа своими руками, пока не произойдет пожар.

Все эти факторы риска могут привести к серьезным травмам или даже смерти. Только в США 51 000 пожаров в домах вызваны электрическими компонентами и системами. Эти пожары причиняют ущерб имуществу в 1,3 миллиарда долларов в год.

Чтобы снизить риски, необходимо соблюдать соответствующие процедуры. Если вы решили провести в доме электромонтажные работы, то получите все необходимые разрешения на выполнение работ.Когда работа будет завершена, убедитесь, что ваша работа осмотрена лицензированным электриком.

Однако лучший способ минимизировать риски — это нанять профессионального электрика, имеющего лицензию.

2. Безопасность

Электрики проходят обучение и проходят стажировку, чтобы совершенствовать свое мастерство и соблюдать протоколы безопасности. Они также должны пройти лицензионный тест, чтобы работать электриком.

Чтобы стать электриком, человеку необходимо пройти 600 часов аудиторных занятий по безопасности, электрическим схемам и чтению чертежей.Затем электрики пройдут обучение без отрыва от производства под наблюдением лицензированного электрика.

Эти требования для того, чтобы стать электриком, показывают, что работа с электрическими компонентами и проводкой рискованна и трудна. Это работа, к которой нельзя относиться легкомысленно, независимо от того, сколько онлайн-уроков кто-то смотрит.

Может показаться, что отключение питания для завершения электрического ремонта — это все, что необходимо, но при возобновлении подачи питания на проводку могут возникнуть проблемы с безопасностью.

Электрики обучены тому, как минимизировать непосредственные и долгосрочные риски безопасности. Они знают, какие компоненты и проводку необходимо установить, почему и где. Для неподготовленного домашнего мастера эти протоколы безопасности и знания электрических компонентов слишком сложны, чтобы всегда должным образом следовать им.

Если вы хотите сохранить свои электрические компоненты и дом в безопасности, сосредоточьтесь на общей работе, которую может выполнять каждый домовладелец. Используйте лампочки, соответствующие мощности светильника, заменяйте изношенные или сломанные шнуры и избегайте перегрузки розеток.

Также будьте внимательны к признакам электрических проблем в вашем доме. Некоторые признаки электрической проблемы включают затемнение или мерцание света и / или частое срабатывание автоматического выключателя. Еще одним признаком электрической проблемы, которая может быть опасной, является жужжание или шипение от вашей электрической системы.

Если появляются какие-либо из этих предупреждающих знаков, они могут указывать на неисправную проводку или необходимость замены электрической панели. Всегда обращайтесь к квалифицированному электрику, чтобы осмотреть ваш дом и решить проблему.

3. Законность

Для выполнения некоторых электромонтажных работ требуется разрешение на выполнение работ на законных основаниях. Эти разрешения обеспечивают надлежащее соблюдение местных норм и правил безопасности. Профессиональные электрики и подрядчики также должны получать разрешения на выполнение работ.

Некоторые из этих разрешений также требуют, чтобы вы оставались в доме не менее года после завершения ремонта, если вы собираетесь выполнять работу самостоятельно.

В некоторых местах также незаконно выполнять электромонтажные работы и получать деньги за завершение проекта с лицензией.Людям, которые владеют бизнесом или работают в нем, также не разрешается проводить ремонт электрооборудования без лицензии. Если вас поймают на выполнении электромонтажных работ без разрешения или лицензии, вам могут грозить штрафы и даже тюремное заключение за продолжающиеся нарушения.

Если вы или другой человек, даже кто-то из членов вашей семьи пострадали в результате неправильных электромонтажных работ, вы также можете подвергнуться судебному преследованию.

Некоторые законы гласят, что вам разрешается выполнять определенные электромонтажные работы без лицензии только в том случае, если они предназначены для близкого родственника, вашего собственного дома и не включают в себя какие-либо коммерческие или промышленные компоненты, такие как счетчик общего пользования.Например, вам разрешено работать с электроприбором близкого родственника, но вам не разрешается выполнять какие-либо дополнительные работы с низким напряжением в их доме. При работе с приборами все же необходимо соблюдать определенные правила и протоколы безопасности.

Для допустимого ремонта электрооборудования, ремонт должен выполняться только в вашем доме. Допустимый электрический ремонт включает замену выключателей, ремонт осветительных приборов и замену патронов предохранителей и проводов. При всех разрешенных ремонтах электрооборудования сверьтесь с местными законами, чтобы убедиться, что выполняемые вами электромонтажные работы законны.

Если вы все же решите прокладывать проводку в своем доме, вы должны нанять лицензированного инспектора по электрике для подключения кабелей к электросети. Инспектор также проверит проводку, чтобы убедиться, что она соответствует коду. Если проводка соответствует нормам, инспектор выдаст вам Сертификат соответствия.

Также важно нанять лицензированного специалиста. Многие мастера и электрики без лицензии готовы выполнить эту работу. Но это также сопряжено с риском для вас как домовладельца.

Лицензированные подрядчики несут страховку и компенсацию рабочим. Это означает, что они берут на себя ответственность за своих работников и выполняемую ими работу.

Если подрядчик или разнорабочий без лицензии получил травму во время работы над вашим домом, он может подать на вас в суд. Они могут подать в суд на медицинские счета и потерю заработной платы после того, как инцидент произошел на вашей собственности.

Чтобы избежать такого рода проблем, важно нанять лицензированного электрика или подрядчика.Вам также следует попросить показать их лицензию и свидетельство о страховании. Убедитесь, что их страховка также включает компенсацию рабочим.

Даже если у нелицензированного подрядчика безупречная репутация, важно защитить себя и свое финансовое благополучие. Лицензионный контракт и электромонтажные работы могут стоить дороже, но вы можете расслабиться, зная, что не будете нести ответственность за любые неудачи.

Эти законы применимы и к другим профессиям. Такие работы, как покраска, столярные изделия и HVAC, также должны выполняться физическим лицом или компанией, имеющими лицензию и страховку.

4. Неудачные проверки

Еще одна проблема с электромонтажными работами своими руками — это неудавшиеся проверки. Если вы выполнили электромонтажные работы в своем доме, для которых требовалось разрешение, то также необходимо, чтобы лицензированный электротехнический инспектор проверил работу после ее завершения, чтобы убедиться, что она соответствует нормам и безопасна. Если вы завершите электромонтажные работы, не пройдя техосмотра, это может привести к большим штрафам.

Инспекторы по электрике обязаны обеспечить безопасность всех электрических компонентов вашего дома, прежде чем они могут быть использованы.Для них это просто стандартная процедура проверки электрических компонентов из-за риска, связанного с обнаружением неисправностей в электромонтажных работах.

Когда вы пытаетесь продать свой дом, любой ремонт электрооборудования своими руками также будет обнаружен домашним инспектором покупателя или во время инспекции торговой точки, проведенной городским инспектором. Если будет обнаружен ремонт электрооборудования без разрешения, тогда городской инспектор может потребовать, чтобы работа была открыта и осмотрена, что может быть для вас большими расходами, например, демонтаж гипсокартона.

Инспектор покупателя не забирает разрешения на электромонтажные и другие работы в доме. Однако они заметят и предупредят покупателя, если электромонтажные работы будут выполнены неправильно. Одно это может стоить вам продажи вашего дома, потому что покупатели хотят жить в безопасном доме.

Они также хотят жить в доме, который соответствует нормам безопасности и строительным нормам. Потенциальный покупатель вашего дома, если он хорошо осведомлен, не захочет брать на себя риск штрафов и оплаты работы, которая будет сделана правильно и согласно требованиям.

Если покупатель вашего дома нанимает лицензированного электрика, который обнаруживает нарушения и отсутствие разрешений, то вы, вероятно, будете оштрафованы на крупный штраф, если продажа еще не завершена. В это время вас могут заставить оплатить неисправные электромонтажные работы до закрытия продажи.

Если после продажи будет обнаружена неисправность электрооборудования, вы все равно можете понести ответственность. Это может побудить покупателя вашего дома рассмотреть судебный иск против вас за то, что вы не проинформировали его об отсутствии разрешений и неисправных электромонтажных работах.Особенно, если запрещенная работа не значилась в раскрытии дома.

5. Страховые проблемы

Страховые компании имеют право отказать в претензиях, связанных с небрежностью. Если вы не получаете надлежащих разрешений и не получаете лицензированного инспектора по электрике для проверки вашей работы, ваша страховая компания может посчитать вас небрежным, если в результате ваш дом будет поврежден.

Например, если ваш дом загорелся из-за неисправных или незаконных электромонтажных работ, страховая компания имеет право отказать вам в иске.

Они также могут посчитать вас небрежным, если вы просто не знали, что в вашем доме были выполнены неисправные электромонтажные работы. Ваш дом — это ваша ответственность. Некоторые другие вовлеченные лица могут быть частично или в основном виноваты, но ваша страховая компания будет решающим фактором в отношении того, явилось ли ваше требование результатом халатности.

К сожалению, единственная халатность, в которой вы можете быть виновны, — это просто то, что вы вообще не знаете о неисправной электрической работе. Вот почему также рекомендуется попросить квалифицированного электрика осмотреть дом перед его покупкой.

Отказ в претензии — это высокая цена, особенно если наем электрика был бы гораздо более экономичным.

Ремонт электропроводки: всегда нанимайте профессионала

При необходимости замены электрических проводов обязательно тщательно изучите их. Также спросите их мнение у квалифицированного электрика. Убедитесь, что ваш подрядчик и / или электрик также соблюдают закон.

Они должны получить соответствующие разрешения, иметь страховку и проверить свою работу.

Лучше всего доверить электромонтажные работы профессионалам. Если вам не терпится завершить проект своими руками, то займитесь рисованием и другими косметическими проектами!

Ознакомьтесь с нашим сообщением в блоге, чтобы узнать больше об услугах электрического усилителя в вашем доме и о том, какая электрическая линия может вам подойти. Возможно, пришло время обновиться!

Если вам нужен квалифицированный электрик, свяжитесь с нами сегодня, чтобы записаться на прием, чтобы мы могли связать вас с высококвалифицированным электриком, прошедшим проверку биографических данных и прошедшим испытания на наркотики, для выполнения электромонтажных работ в вашем доме.

от поста, под землей, трубостойку

  • Ввести электропровод в конструкцию

    • Подключение частных зданий к электросети требует соблюдения некоторых правил безопасности, а коммунальные службы должны согласовывать с регулирующими органами. Особые меры предосторожности нужно реализовать при вводе электричества в деревянный дом: во избежание неприятных ситуаций транзакция изолирована. Обычные материалы и методы для этого не подойдут, потому что провода не должны контактировать с деревянными конструкциями.Также сложности могут возникнуть на этапе, когда нужно протянуть провод, чтобы ввести электричество в дом и подключить его к распределительному щиту.

    Административное регулирование ↑

    Перед началом работы необходимо разобраться с административными и юридическими вопросами. Требуется подготовить проект сделки по организации и согласовать его с местной распределительной или управляющей компанией. Проект предоставляется вместе с предпроектной разработкой.

    Важно! За неправильный ввод электричества в дом на собственника недвижимости налагается штраф.К тому же проводку придется отремонтировать за ваш счет.

    Проектом называется поставочная техническая документация, где, помимо схемы подключения, содержится информация о планах прокладки кабелей, размещении освещения и оборудования, характеристиках используемых материалов. В техническом плане есть требование соблюдать правила ввода электроэнергии в деревянный дом, а также согласовывать проект во всех перечисленных в документе экземплярах.

    Выбор кабеля ↑

    Заранее подготовить проект для определения сечения открывания провода, которое зависит от нагрузки.Для начала необходимо рассчитать общую мощность всех установленных в бытовых электроприборов с учетом особых нагрузок, возникающих при запуске моторов. Полученное число умножается на коэффициент, чтобы ввод электроэнергии в частный дом соответствовал потребностям домохозяйства.

    Для определения силы тока нужно общую мощность устройств разделить на220 — напряжение сети. Зная ток, несложно выбрать провод подходящего сечения, воспользоваться справочными материалами о длительно допустимом токе кабеля.

    Способы подключения объекта к сети ↑

    Перед вводом электричества в деревянный дом необходимо определиться с типом проводки. Есть три варианта:

    • соединяется проводом по воздуху;

    • соединение кабелем по воздуху;

    • подключение через подземный кабель.

    Первые два метода технически друг от друга не отличаются, разве что кабель имеет лучшее экранирование.Чтобы реализовать ввод электричества в дом от столба, лучше купить самонесущий изолированный провод. При прокладке подземных кабелей ВБСВ имеют более высокую степень защиты от механических повреждений.

    Подключение домов к сети с помощью воздушных линий связи — наиболее простой способ с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид окружающей местности, а если болтаются — не выдерживают капризов погоды.Подземная проводка лучше защищена от поломки и имеет отличную огнестойкость, но стоит дороже из-за того, что нужный кабель изготовлен в бронированной оболочке.

    Прокладка ВЛ ↑

    Как правило, ввод электроэнергии в утепленные дома провода предполагает использование кабеля сечением 16 квадратных миллиметров, т.к. меньшее не допускается, а разводка с большим значением сечения, разработанная для промышленных объектов и домохозяйств, не допускается. полезный. Количество жил в проводе зависит от количества предусмотренных фаз: два провода для однофазной и четыре для трехфазной.

    Расположение ответвлений от магистральной магистрали выполняется пробивными зажимами. Количество зажимов определяется количеством жил проволоки. На внешней стене крепление подвода электричества к дому осуществляется с помощью анкерного зажима с кронштейном. Кабель не контактирует с деревом, он лежит в гофротрубе или пластиковом ящике.

    Важно! В соответствии с техническими стандартами длина пролета присоединительных проводов не должна превышать 25 метров.Если расстояние между зданием и воздушными линиями электропередач больше этого значения, то устанавливают дополнительную опору.

    Прокладка подземного кабеля ↑

    Если вы планируете ввести электричество в дом под землю, позаботиться о разводке кабеля вам нужно еще на этапе строительства, а именно определить фундамент места его проникновения внутрь здания. При желании сделку можно вывести на стену или на столб, от которого она будет прикреплена к стене с помощью анкерного зажима.

    Важно! Трос висит между столбом и домом, нам нужно натянуть трос. В отличие от CIP, он не выдержит вашего веса. Трос крепится к рым-болту. Кроме того, выходящая из земли часть проводки должна быть защищена от механических повреждений металлической трубой.

    Глубина прокладки кабеля под землей 0,7 метра. На всем протяжении проводки не должно быть заметных провисаний. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага.Вопрос, как сделать ввод электричества в дом по кабелю, выходящему из земли и прикрепленному к стене, решается легко: коммутационная операция выполняется на автоматическом выключателе в щите или на автомате размыкания.

    Электропроводка внутри здания ↑

    В деревянных конструкциях монтаж проводки всегда открыт. Это сделано для обеспечения пожарной безопасности. Необходимо изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью.Лучше всего использовать проводку из металлической трубы. Желательно для ввода электричества в дом сразу предусмотрена разводка внутри труб, а не пластиковых коробов.

    Связанные с контентом

    Методика прокладки подземного кабеля

    Продление электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением — проложением подземного кабеля. Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то запуск цепи в отдельно стоящую пристройку — это то, что вы, возможно, сможете сделать самостоятельно.Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей потребуется работа на главной панели автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины — работа в главном сервисном центре может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

    Однако, даже если у вас есть электрик, который произведет окончательные подключения к сервисной панели и подключит розетки и осветительные приборы в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом с гаражом или хозяйственной постройкой.

    Провода и кабели для подземных линий

    Существует множество способов прокладки электропроводки под землей. Используемый вами метод может зависеть от того, что разрешено или рекомендовано местными властями Кодекса, поэтому всегда уточняйте в местном отделении инспекции зданий, что рекомендуется в вашем районе. Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

    • Прокладка кабеля УФ (подземного фидера) непосредственно в землю .Это известно как прямое захоронение , и если вы это сделаете, UF-кабель должен находиться на глубине не менее 24 дюймов от поверхности земли, чтобы свести к минимуму вероятность протыкания кабеля обычной лопатой. Кроме того, вертикальные участки, где кабель спускается в землю со стороны дома и выходит из земли со стороны надворной постройки, должны быть помещены в жесткий кабелепровод. Внизу траншеи к концам вертикального кабелепровода прикрепляется приспособление для уборки, и кабель проходит через изгибы и поднимается в канал с обеих сторон.
    • Прокладка проволоки по жесткому оцинкованному металлическому каналу . В этом методе кабелепровод может быть не более 6 дюймов глубиной, а отдельные проводящие провода внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Например, провод THWN-2 является стандартным типом для прокладки подземных трубопроводов. Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенные трубы EMT для подземных применений.
    • Пропуск провода через ПВХ-канал Schedule 40. Здесь канал должен иметь глубину не менее 18 дюймов, и снова отдельные токопроводящие провода внутри канала должны иметь степень водонепроницаемости «W», такую ​​как THWN-2.
    • Прокладка УФ кабеля через металлический или ПВХ канал. Хотя это обычно не делается, допускается прокладка кабеля УФ (но НЕ НМ) через металлический или ПВХ канал в подземных условиях. Но может быть трудно выловить кабель через кабелепровод, если диаметр канала не менее 3/4 дюйма. Большинство электриков предпочитают ловить отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

    Расширение существующих цепей или добавление новых цепей

    Хотя теоретически возможно просто расширить существующую домашнюю цепь, проложив дополнительный кабель к гаражу или другой хозяйственной постройке, большинство требований местного Кодекса потребуют от вас запуска одной или нескольких новых цепей. Вот стандартные рекомендации:

    • Для питания потолочных светильников и одной или двух розеток в гараже: установите одну цепь на 15 или 20 ампер на 120 вольт.
    • Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
    • Если вы будете использовать много инструментов или один или несколько инструментов на 240 вольт, установите дополнительную электрическую панель в вашем гараже.

    Расширение существующего контура до пристройки должно выполняться только там, где существующий контур уже обслуживает палубу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не будут превышать пропускную способность контура. И убедитесь, что местным Кодексом разрешено простое расширение цепи.

    Как проложить подземный кабель

    В нашем примере мы выбираем кабелепровод Schedule 40 из ПВХ и пропустим через него УФ-кабель или отдельные провода THWN.Этот процесс аналогичен прямому закапыванию УФ кабеля или при использовании жесткого металлического кабелепровода.

    1. Проложить путь для прокладки электропроводки по земле от дома до гаража, используя веревку или садовый шланг. Самый короткий и прямой маршрут всегда лучше.
    2. Используйте землеройную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине в соответствии с типом выполняемой вами установки. Если вам нужно рыть длинную траншею, вы можете арендовать траншейную машину для этой работы.
    3. Если необходимо пересечь тротуары, выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, продев кусок жесткой трубы или кабелепровода в горизонтальном направлении. Затем проложите трубопровод под тротуаром через просверленное отверстие.
    4. Уложить кабелепровод в траншею, заварив стыки отдельных участков клеем на основе растворителя. На каждом конце прикрепите приспособления для уборки, соединенные с вертикальными отрезками трубопровода, выходящими из траншеи.
    5. Протяните рыбную ленту через один конец кабелепровода до противоположной стороны. Присоедините конец кабеля ультрафильтрации (или отдельные провода THWN) к концу ленты с рыбой, затем осторожно протяните кабель обратно через кабелепровод. Помощник, протягивающий кабель с одного конца, пока вы натягиваете ленту, значительно облегчает эту работу. Применение смазки для кабеля облегчит его натягивание.
    6. Оставьте много лишнего кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и в гараже.
    7. Перед тем, как засыпать траншею, убедитесь, что ее «сдал» инспектор, если этого требует ваш местный Кодекс. Инспектор проверит, что ваш трубопровод проложен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжит установку контура.

    Теперь вы готовы протянуть кабель в дом и в гараж и завершить все подключения. Убедитесь, что все провода находятся внутри кабелепровода, поскольку они проходят через стены дома и гаража внутрь.После разводки розеток и освещения в гараже последним шагом будет подключение автоматических выключателей на главной сервисной панели.

    2021 Стоимость подключения или переподключения дома

    Стоимость монтажа электропроводки

    Стоимость обновления домашней электропроводки в доме колеблется от 2000 долларов до 9000 долларов в среднем, при этом большинство домовладельцев тратят 2,65 доллара за квадратный фут . Стоимость электромонтажных работ зависит от доступности проводки, почасовой оплаты труда электрика, стоимости панелей, проводов и других материалов.

    Мелкие электромонтажные работы, такие как установка розетки, обходятся всего в 125 долларов, тогда как ремонт большого дома стоит 9 400 долларов. Если получить доступ к проводке сложно, ее замена будет стоить дороже. При любом ремонте гипсокартона может потребоваться вскрытие в любом количестве мест, что увеличит ваши затраты.

    Стоимость монтажа электропроводки
    Средняя стоимость по стране 2 115 долл. США
    Минимальная стоимость 125 долларов США
    Максимальная стоимость 11 400 долл. США
    Средний диапазон 790 долл. США к 3 617 долл. США 900 10

    Стоимость электропроводки на квадратный фут

    Монтаж электропроводки стоит от 2 до 4 долларов за квадратный фут. в среднем.Сама проводка стоит долларов от 6 до 8 долларов за погонный фут , в то время как структурированная проводка и кабели для передачи данных, предназначенные для работы с коммуникационными и развлекательными устройствами, добавляют долларов по 2 доллара за фут . Электроустановка обычно оплачивается из расчета один час на 100 квадратных футов. Если электрическое обслуживание в настоящее время доступно, электрики будут взимать установленную плату за открытие розеток, переключателей и монтажных коробок.

    Содержание

    1. Стоимость монтажа электропроводки
    2. Стоимость ремонта дома
  • Средняя стоимость подключения нового дома
  • Стоимость электрооборудования нового строительства
  • Стоимость замены проводки ручки и трубки
  • Факторы затрат на электропроводку
  • Как узнать, нужно ли перепрошивать?
  • Электрики рядом со мной

    • Стоимость ремонта дома

    Стоимость перепаяния 1 000 кв.футов дома составляет от 2000 до 6000 долларов , или около от 2 до 4 долларов за квадратный фут . Ремонт дома площадью более 2500 кв. Футов, требующий вскрытия стен, стоит от $ 12 000 до $ 20 000 . Цена зависит от размера дома, доступности проводки и от того, модернизируете ли вы электрическую панель.

    Стоимость ремонта дома
    Работа Средняя стоимость
    Ремонт основного дома с 3 спальнями
    (Через чердак, подвал или перекрытия пола)     		2500–6000 долларов
    Установка проводки через основные стены
    (Открытие стен, удаление старых проводов, повторная разводка и установка гипсокартона)     		6000–10 000 долларов
    Снятие проводки ручки и трубки 4000–6500 долларов
    Разрешение на снятие проводки ручки и трубки 200–600 долларов

    Стоимость ремонта дома на квадратный фут

    Стоимость ремонта дома за квадратный фут
    Квадратные ноги Средняя стоимость
    1,000 1600–3800 долларов
    1,200 1 900–4500 долларов 900 10
    1,500 2300–5600 долларов
    2 000 3200–7600 долларов
    2,500 3900–9400 долларов
    3,000 4800–11 400 долларов

    Повторный электромонтаж включает удаление как можно большей части устаревшей проводки и установку провода, заключенного в неметаллическую оболочку.Новая проводка безопаснее, не нагревается при контакте с изоляцией и будет соответствовать вашим потребностям в электричестве.

    Стоимость ремонта дома по спальням

    Ремонт одной спальни площадью 120 квадратных футов будет стоить около 190 долларов США, если при установке не возникнет непредвиденных проблем. Стоимость ремонта дома с 2 спальнями составляет примерно 380 долларов США, 3 спальни — 570 долларов США долларов США, а 4-комнатные — в среднем 950 долларов США долларов США. Добавьте еще 1100 долларов к 2500 долларам , если ваша электрическая панель нуждается в обновлении.

    Модернизация сервисной электрической панели

    Стоимость модернизации сервисной электрической панели составляет 850 долларов США до 1100 долларов США для 100-ампер и 1300 долларов США до 1600 долларов США для 200 ампер. Если требуется новая коробка, рассчитывайте потратить от до 1200 долларов США на установку долларов. Обновление панели включает в себя новый счетчик, сервисное отключение, разъединитель, панель, проводку, трубопроводы и погодозависимую головку.

    Сегодня большинству домов требуется электрическая панель на 200 ампер, а в большинство старых домов подается только 60 ампер.Узнайте, сколько энергии получает дом, посмотрев на табличку с данными на главном автоматическом выключателе.

    Стены открытия и проводники

    Открытие стен, удаление старых проводов, установка новых проводов и закрытие стен новым гипсокартоном стоит от 4500 до 9000 долларов. для дома площадью 1200 квадратных футов. Для всего дома площадью более 2500 квадратных футов цена колеблется от $ 12 000 до $ 20 000 с учетом открытия стен.

    Прокладка электропроводки через балки пола, чердак, подвал или доступное пространство для обхода стоит от от 3000 до 5000 долларов. в том же доме.Самый простой доступ для электрика для работы с вашей системой — через чердак или пространство для ползания на минимальной высоте от 1,5 до 3 футов, откуда они могут опустить провода вверх или вниз, вместо того, чтобы сверлить отверстия в гипсокартоне.

    Стоимость открытия и закрытия гипсокартона должна быть включена в расценки электрика. Сколько зависит от того, насколько доступна проводка. Нечеткие углы и скрытые стены могут стоить дороже. Вокруг каждой розетки и каждого выключателя света, а также в разных ключевых местах стены должны быть проемы из гипсокартона.

    Добавление розеток и переключателей

    Стоимость установки новой электрической цепи составляет от 100 до 150 долларов за одну розетку или выключатель. Как правило, чем больше розеток или выключателей можно установить или добавить в комнату, тем более выгодную сделку вы сможете получить. Чтобы соответствовать требованиям кодекса, в большинстве областей требуется два или три выхода.

    Полный прайс-лист на электрика можно найти в нашем справочнике по ценам на электромонтажные работы.

    Вернуться к началу

    Средняя стоимость проводки нового дома

    Средняя стоимость подключения дома площадью 1000 квадратных футов составляет от 1600 до 3800 долларов , или около от 2 до 4 долларов за квадратный фут .Размер и планировка вашего дома определят вашу окончательную стоимость. Чем больше у вас комнат, тем больше розеток и выключателей вам нужно будет установить, чтобы соответствовать требованиям строительных норм.

    Подключить провода к новому дому дешевле, чем перемонтировать проводку в существующем доме, потому что стены открытые. Провода протягиваются через шпильки, не ломая гипсокартон, а розетки и розетки переключателей легко прикрепляются к шпилькам. При замене проводки провода не всегда легко доступны, а в некоторых домах даже не хватает одного.5 футов высотой на чердаке или в подвальном помещении, что могло бы облегчить доступ электрику к существующим приспособлениям и розеткам.

    Средняя стоимость подключения дома за квадратный фут

    Средняя стоимость подключения дома составляет 1,56–3,75 доллара за квадратный фут , при этом большинство домовладельцев тратят примерно 2,65 доллара за квадратный фут . Чтобы получить более точную оценку, рассчитайте погонные футы ваших стен и умножьте свой ответ на $ 7,79 за погонный фут , что является начальной стоимостью подключения дома.

    1. Размер дома / 4,2 = приблизительный погонный метр стен
    2. футов x 7,79 $ = начальная стоимость подключения дома

    Если в вашем доме алюминиевая проводка, ваш электрик добавит медь, чтобы протянуть эту цепь до светильников и электрических розеток. Расширение алюминиевой цепи медным проводом означает, что провод должен быть обжат и покрыт антиоксидантной смазкой для предотвращения будущих пожаров — алюминий со временем подвергается коррозии в точках соединения, вызывая искры, которые могут вызвать возгорание.Было бы разумно, чтобы ваш электрик проверил все точки подключения проводов в доме на предмет коррозии, почерневших соединений или оплавленной изоляции.

    Прайс-лист на материалы для электропроводки дома

    Основные материалы, такие как розеточные коробки и панели переключателей, обычно включаются в вашу смету, если вы не предпочитаете покупать пластины переключателей, изготовленные по индивидуальному заказу. Для выполнения большинства электромонтажных работ требуются такие необходимые элементы, как блок автоматического выключателя, розетки, панели переключателей и осветительные приборы.

    Прайс-лист на электромонтажные материалы для дома
    Товар Средняя цена
    Обслуживание 100 А
    Включает в себя розетку для счетчика, главный выключатель, 1 GFCI и 5 однополюсных выключателей в коробке внешней панели с отсеком на 20 выключателей     		1,180 долл. США
    Обслуживание на 200 А
    Включает в себя розетку для счетчика, главный выключатель, 1 GFCI и 5 однополюсных выключателей в коробке внешней панели с отсеком на 20 выключателей     		1 950 долл. США
    Медный провод (большинство цепей) 0 руб.30 — 0,66 доллара за фут
    Медный провод (крупная бытовая техника) 0,49–0,99 долл. США за фут
    Медный провод (электрические диапазоны) 0,83–1,83 долл. За фут
    Кабель передачи данных 0,11–0,22 доллара за фут
    Розетки на 15 А 0,50 доллара США за штуку
    Розетки 15 А
    Защита от несанкционированного доступа, зарядка через USB     		20 долларов за штуку
    Крышка выходной стенки 0 руб.38 штук
    15-амперные переключатели 0,50 доллара США за штуку
    Переключатель лопастного типа (с регулируемой яркостью) 28 $ за штуку
    Умный переключатель диммера (совместимость с Alexa) 55 долларов США за штуку
    Светильник
    Утопленный монтаж 13 ”    		 10 долларов США за штуку
    Светильник
    Современный подвесной светильник с 3 лампами     		$ 190
    Светильник
    Хрустальная люстра на 16 ламп     		670 долл. США
    Потолочный вентилятор
    Basic 52 ”    		 $ 50
    Потолочный вентилятор
    Мощный 72-дюймовый 8-лопастной вентилятор с дистанционным управлением     		300 долл. США

    Затраты на оплату труда на подключение к электросети

    Электрик заряжает от 40–99 долларов в час, и установка 100 погонных футов проводки может занять от 40 до 60 минут.Плата за труд зависит от уровня опыта электрика (ученик, подмастерье или мастер) и от количества времени, которое он провел на своем текущем уровне. На это также может повлиять их уровень образования. Если вы наняли подрядчика для наблюдения за всей работой, которую вы выполняете в доме, он / она обычно увеличивает цену субподрядчика на 15–20%.

    Вернуться к началу

    Затраты на электрооборудование нового строительства

    Затраты на электроэнергию нового строительства колеблются от до 2–4 долларов за квадратный фут .Электромонтажные работы для нового строительства обычно оплачиваются из расчета один час на 100 квадратных футов, что составляет от 45 до 100 долларов в час , не включая материалы, детали, плату за вызовы или ремонт после вскрытия стен.

    Средняя стоимость электромонтажа нового дома площадью 1600 кв. Футов с тремя спальнями составляет от 2500 до 4000 долларов . Чем больше у вас в доме светильников, тем дороже это будет стоить. Каждый прибор (розетки, осветительный прибор, прибор, розетка 220 вольт и т. Д.) Стоит от 100 до 150 долларов за установку.

    Стоимость также будет варьироваться в зависимости от типа провода, который вы решите использовать, а также от того, выберете ли вы высококачественные приспособления или интеллектуальную технику. Если вы используете медный провод, он будет стоить значительно дороже, чем алюминиевый. Средняя стоимость проводки в новом доме обычно меньше, чем затраты на замену или установку проводки в старом доме, гипсокартон еще не установлен, и электрик имеет легкий доступ для установки.

    Ориентировочная стоимость электрооборудования

    Первичные затраты на электрооборудование составляют от 3 до 8 долларов за квадратный фут , или около от 3000 до 8000 долларов за дом площадью 1000 квадратных футов.Ценообразование зависит в основном от мощности, необходимой дому, а также от количества запланированных розеток и осветительных приборов. Чем больше будет розеток и приспособлений, тем дороже это будет стоить.

    Электрическая грубая наладка происходит после установки каркаса, и это просто означает, что провода протянуты через шпильки и вставлены в коробки, где будут выходить розетки и выключатели освещения. Гипсокартон не ставился, поэтому не устанавливались панели переключателей и освещение.

    Стоимость запуска электричества в сарай

    Проведение электрички к сараю будет стоить около 900 долларов.Сараи — это отдельные здания, и к ним потребуется подвести электрическую линию, что составляет большую часть стоимости. В сарае не потребуется ничего, кроме одной-двух розеток и верхнего света, если только у вас нет больших планов по поводу электроинструментов.

    Стоимость подвода электричества в гараж

    Стоимость электромонтажа гаража может составлять от 1000 долларов до 4000 + долларов. Цены могут значительно варьироваться в зависимости от того, стоит ли ваш гараж отдельно или пристроенный. Если вы планируете работать в гараже с электроинструментом, вам нужно будет установить дополнительную панель на 100 А, но если вы планируете просто припарковаться в гараже, подойдет 60 ампер.

    Добавить электричество в пристроенный гараж

    Электропроводка вашего пристроенного гаража обойдется примерно в от 1000 до 2500 долларов США в зависимости от размера, ваших потребностей в электроэнергии и количества розеток.

    Стоимость проведения электричества в отдельно стоящий гараж

    Стоимость подключения электричества к отдельному гаражу составляет около 4 000 долларов США . Это больше, чем то, что стоит подключить к пристроенному гаражу, потому что вам придется протянуть главную линию от дома до гаража, а затем подключить все освещение и розетки.

    Электромонтаж подвала Стоимость

    Стоимость электропроводки для отделки подвала составляет около 800–1 500 долларов США для площади в 1000 квадратных футов. Более низкая цена — подвал как одно большое пространство без внутренних стен. Ценообразование зависит от количества розеток, размера электрической подпанели и предназначения подвала. Если вы строите роскошную мультимедийную развлекательную комнату, вам потребуется установить больше розеток, чем если бы она стала просто местом для хранения вещей.

    Стоимость коммерческих электромонтажных работ

    Стоимость коммерческой электропроводки колеблется от $ 5 до $ 12 за квадратный фут , что примерно на на 10% –30% выше , чем при проведении электромонтажных работ в жилых помещениях для проводов, кабелей, арматуры и электрических панелей. Электромонтажные работы на коммерческой недвижимости обходятся дороже, потому что в коммерческих зданиях потребность в электроэнергии выше при трехфазном питании (448 вольт) по сравнению с однофазным питанием дома (240 вольт), а проводка с высокой изоляцией проходит через кабелепроводы для большей защиты. .Электрическая система в коммерческой недвижимости тоже намного сложнее, особенно если электрику нужно провести электропроводку на многих этажах.

    Вернуться к началу

    Стоимость замены проводки ручки и трубки

    Стоимость замены проводки ручки и трубки составляет 1,56–3,75 долл. США за квадратный фут или примерно 2,65 долл. США за квадратный фут . Одна из причин, по которой вы должны заменить проводку ручки и трубки, заключается в том, что у нее нет заземляющего провода, и многие страховые компании откажутся защищать дом от электрических пожаров из-за этого.Первоначально этот провод был проложен еще в 1880-х годах.

    Стоимость демонтажа проводки ручки и трубки

    Удаление проводки ручки и трубки стоит от 4500 до 6000 долларов в среднем. Перед началом работы необходимо получить разрешение на снятие ручки и трубчатой ​​проводки, что составляет типичную стоимость от $ 200 до $ 500 .

    Технически, ручку и проводку не нужно выносить из дома; просто убедитесь, что он отключен, прежде чем устанавливать новую проводку. Однако InterNACHI (Международная ассоциация сертифицированных домашних инспекторов) требует, чтобы «система проверялась квалифицированным электриком.Только эксперт может подтвердить, что система была установлена ​​и модифицирована правильно ». Они также будут знать требования местных строительных норм и правил относительно отключения или удаления.

    Вернуться к началу

    Факторы затрат на электропроводку

    Помимо основных затрат на перемонтаж, в окончательные затраты на переоборудование дома будут учтены следующие факторы:

    1. Расходы на оплату труда в вашем районе
    2. Новый уровень мощности необходимо принести в дом и в него
    3. Простота или сложность доступа к арматуре и распределительным коробам
    4. Тип используемого провода
    5. Стоимость ямочного ремонта или замены гипсокартона
    6. Количество торговых точек и приспособлений
    7. Необходимые разрешения и проверки
    8. Стоимость установки и очистки

    Разрешения и проверки на электрооборудование

    Для большинства электромонтажных работ, связанных с заменой проводов в стенах или электрических соединительных коробках, требуется разрешение, соответствующее местным нормам, при средней стоимости от 250 долларов США до 500 долларов США .Стоимость разрешения сильно варьируется от штата к штату и даже от округа к округу. Лучше всего позвонить в местный строительный отдел, чтобы узнать, нужно ли вам разрешение и сколько оно стоит. Хорошая вещь в разрешении — это сопроводительный осмотр, который покажет вам, правильно ли была выполнена работа и безопасно ли это. Неправильно проложенная электрическая проводка очень опасна и может привести к пожару.

    Подготовка к установке

    Лучшее, что вы можете сделать до приезда электрика, — это обеспечить доступность.Переместите мебель и картины, висящие на стене. Положите пластиковый брезент, чтобы защитить ковер и паркетный пол. Очистите зону от безделушек и других личных вещей, чтобы электрик мог выполнять свою работу.

    Очистка площадки

    После завершения работы всегда будет проводиться очистка. Иногда это делает электрик, но не всегда. Спросите, включена ли уборка в полученную вами оценку.

    Общие электрические коды

    Национальный электротехнический кодекс (NEC) — это национально признанный кодекс, отвечающий за безопасные методы работы с электричеством.Когда ваша выполненная разрешенная работа будет проверена, инспектор будет искать соответствие руководящим принципам NEC, принятым в вашем штате. Лицензированные и опытные электрики следят за соблюдением всех требований кодекса.

    • Электропроводка должна быть заземлена.
    • Соединения являются наихудшим нарушением кода, потому что они наиболее опасны. Если соединение обязательно должно произойти, это должен сделать электрик, и соединение должно быть изолировано от другой проводки с помощью распределительной коробки.
    • Перегорание — Вставка лампы с более высокой мощностью в розетку может вызвать перегрев и потенциально возгорание. Используйте лампу соответствующей мощности для розетки.
    • Открытые распределительные коробки — Возможно получение ударов от этого соединения в распределительной коробке. Покрытие этого стоит всего несколько долларов.
    • Розетки — Кодекс требует, чтобы розетка располагалась в пределах 4 футов от дверного проема, а затем каждые 12 футов после этого. Если вы живете в старом доме, который не соответствует этому требованию кодекса, никто не заставит вас обновляться, но перегрузка цепей может вызвать пожар.Скорее всего, установка новой торговой точки на первом этаже будет стоить $ 100 , а на втором этаже — $ 200 .
    • GFCIs — Текущий кодекс требует, чтобы выход был выходом GFCI, если он находится в пределах 4 футов от источника воды, такого как раковина или ванна. Нет необходимости приводить ваш дом в соответствие с кодом, если это не так. Вы можете самостоятельно заменить стандартные розетки на розетки GFCI примерно за $ 12 .

    Вернуться к началу

    Как узнать, нужно ли перепрошивать?

    Замена старой проводки может и не быть необходимостью, но дома умеют сообщать домовладельцам, когда что-то не так.Вы можете запланировать осмотр дома в местной электротехнической компании, чтобы выяснить, нужно ли вам менять проводку. Дополнительным преимуществом этого является то, что вы получите список всех проблем с электричеством, требующих ремонта, даже если ваша проводка на данный момент исправна. Обратите внимание на следующие признаки того, что вам нужно перемонтировать:

    1. Запах гари или шипящие звуки.
    2. Изменение цвета вокруг розеток или приспособлений.
    3. На ощупь тепло в розетке или выключателе света.
    4. Автоматические выключатели часто срабатывают.
    5. Огни мигают.
    6. Заглушки в розетках очень плохо закреплены.
    7. Блок питания не подходит для устройств на 240 вольт.
    8. Вашему дому больше 40 лет.
    9. Вы получаете небольшое поражение электрическим током при включении чего-либо.
    10. У вас слишком много удлинителей и дополнительных удлинителей.

    Немедленно вызвать электрика, если

    • Вы заметили запах гари.
    • Жужжащий звук исходит от вашей проводки или розеток.

    Получите бесплатную оценку HomeGuide от надежных подрядчиков по электрике:

    Получите бесплатные оценки

    512 Запросы клиентов на HomeGuide

    Национальный оценщик ремесленников 2018

    Этот старый дом | https: // www.thisoldhouse.com/how-to/10-wiring-problems-solved

    LARA — Информация о разрешении на электрооборудование

    Информация о разрешении на электрооборудование

    Электротехнический кодекс
    Целью электрического кодекса является обеспечение практической защиты людей и имущества от опасностей, связанных с использованием электричества. Кодекс содержит положения, которые считаются необходимыми для обеспечения безопасности.

    Что такое электрический код?
    Национальный электрический кодекс охватывает установку электрических проводов и оборудования внутри или на общественных и частных зданиях и сооружениях, установку проводов, которые подключаются к подаче электроэнергии, и установку других внешних проводников в помещениях.В настоящее время Государственный электротехнический кодекс состоит из Национального электротехнического кодекса с техническими поправками к Части 8. Положения о жилищах на одну и две семьи включены в Жилищный кодекс штата Мичиган.

    Требуются ли разрешения на электричество?
    Лицо не имеет права оснащать здание электрическими проводниками или оборудованием, а также вносить изменения, изменять или дополнять электрические проводники или оборудование без получения разрешения на выполнение описанной работы.

    Вам нужна лицензия для выполнения электромонтажных работ?
    Для получения разрешения на электрооборудование заявитель должен быть подрядчиком по электрике или специализированным подрядчиком, имеющим лицензию муниципалитета или Государственного электрического управления

    .

    или

    домовладелец, выполняющий электромонтажные работы в частном доме и прилегающие к нему хозяйственные постройки, принадлежащие и занятые или подлежащие заселению лицом, выполняющим установку.

    Заявление на получение разрешения на электрооборудование
    Карта региона для инспектора по электрике

    Перед подачей заявления на получение разрешения на электричество рекомендуется, чтобы заявитель ознакомился со списком юрисдикций штата. Эта информация регулярно обновляется в связи с изменениями в электрических правилах, которые могут проводиться государством, округом или местной единицей правительства. Заявление на получение разрешения на электрооборудование должно быть подано в соответствующий орган исполнительной власти.

    Вопросы, касающиеся разрешений на электроэнергию, следует направлять в Отдел разрешений по телефону 517-241-9313.

    Разрешение на электрооборудование | Услуги по развитию

    Разрешения на электрооборудование обеспечивают соответствие проектов минимальным стандартам, которые помогают защитить жизнь или здоровье, общественное здоровье, собственность и благосостояние. Никакая электрическая проводка, устройство, приспособление или оборудование не должны устанавливаться внутри или на какой-либо структуре или помещении, а также не должны производиться какие-либо изменения, дополнения или замены в любой существующей проводке, устройстве, приборе или оборудовании, если не было получено разрешение на электрооборудование работа, кроме исключений, указанных ниже.

    В зависимости от желаемого объема работ, разрешение на электрооборудование может быть простым разрешением на электричество без плана или разрешением на электричество (обязательно) .

    Простое разрешение на электричество без плана

    Домовладельцы, владельцы собственности и лицензированные подрядчики могут получить разрешение на электричество без плана для небольших установок, включая:

    • Сброс счетчика / повторное подключение
    • Добавление контуров
    • Различная электропроводка, например, перенос электрических розеток или повторный электромонтаж
    • Опоры временные для стройплощадок
    • Станции зарядки электромобилей для частных гаражей

    Если ваш проект включает в себя сочетание электрического, механического оборудования и / или водопровода / газа, как только вы окажетесь на онлайн-портале разрешений, вам нужно будет выбрать Простое разрешение на комбинацию без плана, когда вы начнете процесс подачи заявки.

    Заявители обычно получают разрешение в течение двух рабочих дней. Осмотр может быть назначен после оплаты счета и выдачи разрешения.

    Подать заявку на простое разрешение

    План (требуется) Разрешение на электрооборудование

    Электрические планы и расчеты требуются для всех зданий и сооружений, кроме одно- и двухквартирных жилых домов, за исключением случаев, когда установка соответствует требованиям разрешения на отсутствие планов. Кандидаты должны получить разрешение на выполнение всех электромонтажных работ, которое должно выдаваться только физическому лицу, фирме или корпорации, имеющим действующую лицензию подрядчика штата Калифорния, которая разрешает установку электрооборудования, либо собственнику или арендатору.

    Подать заявку на разрешение плана

    .
