КАК ПОЛЬЗОВАТЬСЯ ШТАНГЕНЦИРКУЛЕМ

Штангенциркулем высчитывают диаметр кругляков вплоть до 0,1 мм. А также запросто выверяют толщу металла и глубину выемок на поверхностях.

Давайте же разберемся, какие бывают виды этих измерителей и как правильно их использовать для каждого конкретного случая.

Познавательная статья: 6 самых распространенных неисправностей стиральных машин и способы их устранения

Что можно измерить штангенциркулем?

Измерительный инструмент незаменим для измерения диаметра детали. В том числе крупных заготовок. А также для сведений о величине зазора или выступа между элементами.

Какие бывают штангенциркули?

Девайсы разделяют на три категории:

  1. Нониусные — их конструкция максимально проста. Они пользуются спросом в домашних условиях для замеров с помощью шкалы делений.
  2. Стрелочные отображают результаты на циферблате.
  3. Цифровые — самые точные. Они автоматически показывают показания на табло дисплея.

Рассмотрим каждый вид подробнее ниже по тексту.

Нониусные (классические)

В основе измерительного девайса предусмотрена линейка-штанга с губкой — одной или двумя, в зависимости от модели. На девайсе обозначена шкала, шаг которой составляет 1 мм.


  1. С одной стороны разметки расположена рамка с дополнительной деталью (нониусом), положение которого можно изменять. В случае ее сопоставления с основой, можно получить точнейшие сведения до долей миллиметра в десятках или сотнях.
  2. На второй части увеличенное в масштабе нанесение в мм — для упрощения расчета.




Статья для столяров: Как выбрать полировальную машину: 2 типа и 7 характеристик в помощь

Стрелочные

Эта категория девайсов известна так же как циферблатные. По конструкции штангенциркуль похож на нониусный. Однако, вместо дополнительной шкалы используется механическая головка для замеров. Это подвижная рамка, объединенная с круглым циферблатом и стрелкой, привод которой обеспечивается шестеренкой. На поверхности штанги расположена небольшая рейка с зубьями, которая вращается по планке. Также на циферблате смещается стрелка, которая показывает пройденное расстояние.

Судя по отзывам, такая модель удобнее классического прибора. На ней нет необходимости высматривать совпадения штрихов на основной линейке и нониусе.

Цифровые

Такие устройства идентичного склада как у двух вышеописанных модификаций. Только вместо нониуса — электроголовка. Датчик замеряет, после этого результаты появляются на экране.

У каждого из приборов свои ключевые особенности в использовании. Их стоит принимать во внимание перед проведением замеров. Подробнее об этом — в таблице:

Конструкция штангенциркуля

Рассматривая, какие бывают модификации штангенциркуля, определимся с составляющими устройства:

  • Длинная плоская планка со шкалой деления (длина, в среднем, от 120 до 4000 мм) обозначена в миллиметрах. На ней прикреплены две группы губок, используемых для измерения внутреннего и внешнего диаметров. В зависимости от комплектации инструмента, губки могут быть плоской или заостренной формы;
  • фиксация замеров осуществляется шпинделем. Такая конструкция оптимальна, когда необходимо провести замеры, а после сделать дополнительные вычисления;
  • предусмотрен глубиномер, который вычисляет высоту комплектующей или заготовки. Встречается не во всех приборах.

Измерители производятся из сплавов износостойких сталей, и усиливаются напайками из сплава твердых металлов. Это делается для того, чтобы устройство можно было использовать как разметочное, так как обычные губки достаточно быстро изнашиваются и производимые замеры получаются неточными.

В тему: Как выбрать набор инструментов для дома: 4 базовых предмета

Инструкция по использованию штангенциркуля

Перед проведением замеров устройство очищают от загрязнений и ставят губки в исходную позицию — где отметки на шкале соответствуют нулю. Чтобы произвести замеры диаметра или определить размер, необходимо:

  1. За счет передвижения рамки развести металлические пластины в разные стороны.
  2. Приставить прибор к детали, размер которой предстоит выяснить, и сдвинуть пластины таким образом, чтобы они плотно прилегали к стенкам комплектующей.
  3. После необходимо обездвижить дополнительную рамку, подтянув стопорный винт.
  4. Вынуть прибор из детали (или убрать запчасть, в зависимости от того, внешний или внутренний размер необходимо было выяснить). Затем считать то, что замеряно.

Если на измеряемом предмете можно рассмотреть шкалу на штангенциркуле, тогда проще считывать результаты без выполнения 3 и 4 пунктов.

Увлекательная статья: Сколько электроэнергии потребляет компьютер — как узнать: 3 способа

Считывание результатов

Разметки, нанесенные на планку, обозначены в миллиметрах. Чтобы определить диаметр детали, достаточно посмотреть значения, которые совпадают на подвижной и неподвижной шкале — это и будет измеряемый размер.

После правильной установки штангенциркуля и фиксации зажимных винтов, следует считать замеры, произведенные штангенциркулем.

Чтобы результаты замеров были точными, их считывают пошагово.

  1. Вначале определяют количество целых мм. Для этого на разметки штанги ищут черту, которая по вертикали совпадает с расположением губки. Допустим, это 15 мм.
  2. Потом вычисляют доли миллиметров. На шкале нониуса находят черту, которая пересекается с линией, определённой в первом шаге. После следует выяснить ее номер по порядку и умножить на деления, что на нониусной шкале. Такой показатель в большинстве устройств составляет 0,01 мм и указывается на штангеле. В нашем случае пусть это будет 0,23 мм.
  3. Чтобы завершить замеры детали, необходимо сложить два полученных показателя: 15 и 0,23 мм. Таким образом размер детали составляет 15,23 мм.


Ошибки при измерениях

Если при использовании штангенциркуля игнорировать правила проведения замеров, есть вероятность того, что данные будут неточными.

Четыре часто встречающиеся ошибки в замерах:

  1. Излишнее давление на рамку устройства, из-за чего металлические плашки изменяют расположение относительно основной разметки.
  2. Установка пластин для произведения расчетов на фаски и округлые поверхности.
  3. Перекосы при позиционировании и фиксации на устройстве детали.
  4. Использование неверно откалиброванного девайса.

Первые три ошибки в измерениях допускаются из-за неопытности в работе со штангенциркулем. Последнюю ошибку можно предотвратить, откалибровав устройство.

Замерять штангенциркулем не составит труда, если придерживаться вышеописанных рекомендаций по использованию прибора. Для измерений диаметров или линейных размеров можно использовать только те штангенциркули, которые прошли проверку в метрологических службах и соответствуют принятым стандартам. Об этом свидетельствует значок «ГОСТ» на приборе.

Для использования не подходят приборы с деформацией. Иначе замеры будут изначально неверными. Проверить, точно ли измеряет прибор можно в домашних условиях. Для этого достаточно взять болт или гайку любого размера. Допустим, под рукой оказалась гайка калибром 30 мм. Ее нужно замерить штангенциркулем. Если также покажет 30 мм, он исправен.

Использование штангенциркуля для замеров — простой процесс, при котором важно понимать особенности прибора.

  1. Во-первых, нужно измерять диаметр или расстояние между деталями только исправным прибором, прошедшим поверку.
  2. Во-вторых, необходимо ровно располагать устройство и затягивать винты, чтобы зафиксировать детали девайса.
  3. В завершении важно правильно считывать результаты.

Если на стрелочных и цифровых девайсах диаметр подсвечивается на табло или циферблате, нониусным прибором только замеряют. Готовых результатов он не выдает, придется считать самому.

В тему: Как выбрать набор инструментов для дома: 4 базовых предмета

Как правильно пользоваться штангенциркулем:фото,видео,инструкция

фото:устройство штангенциркуля

  1. Штанга;
  2. Двигающаяся рамка;
  3. Основная шкала, находящаяся на штанге;
  4. Губки измерений внутренней стороны;
  5. Губки измерения внешней стороны;
  6. Глубиномер;
  7. Нониус;
  8. Винт, который зажимает рамку.

В некоторых моделях встречается двойная шкала, которая может показывать исчисления не только в миллиметрах, но и в дюймах. Другие детали штангенциркуля, как правило, остаются прежними.

Во время передвижения движущихся частей перемещается и часть с контрольным делением, которая и будет показывать количество миллиметров. Независимо от того, хотите вы измерить внешние размеры, внутренние или глубину, движения будут одни и те же, отличается только контрольная концевая мера.Для этого есть глубиномер, который упрется в дно измеряемого предмета. Для обыкновенных размеров деталь требуется зафиксировать во внутренних или внешних губках. После определения значения по основной шкале, можно воспользоваться нониусом для более точных показаний.

Правила пользования штангенциркулем

  • Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
  • Во время чтения показаний прибора, следует держать его перед глазами прямо.
  • При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
  • Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
  • После работы и перед ее началом инструмент следует протирать чистой ветошью.

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

  • Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
  • Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
  • Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
  • Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

фото:показания штангенциркуля

а)6,45 мм;б)1,65 мм

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Как правильно хранить инструмент

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы. С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. При каждом использовании требуется протирать поверхность сухой тряпкой. Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

фото:хранение штангенциркуля в футляре

Как пользоваться штангенциркулем | Все о лазерной резке и столярке

Штангенциркулем можно измерять как наружные и внутренние размеры, так и глубину. Ко всему прочему штангенциркуль очень точный измерительный прибор и им можно измерить даже десятые (а порой и сотые) миллиметра.

штангенциркуль

штангенциркуль

Постоянные посетители моего канала наверно заметили, что я очень часто использую при измерении штангенциркуль, это не прихоть или понт, это реально очень удобный для измерений инструмент. Рулетка и линейка это конечно круто, но такой точности мы на них однозначно не получим. Давайте сначала представим себе, что из себя представляет этот самый штангенциркуль и как называются его части.

название частей штангенциркуля

название частей штангенциркуля

Теперь когда я буду говорить о какой то части это замечательного измерительного прибора, вы хотя бы будете знать о чем идет речь.

Начнем с простого, давайте измерим наружный размер какой нить деревяшки. Для этого просто нужно сомкнуть губки для наружных измерений на брусочке

измеряем наружные размеры

измеряем наружные размеры

Линейка на подвижной раме называется НОНИУС, теперь смотрим рядом с какой цифрой на шкале встал ноль нониуса.

почти 3,8 мм

почти 3,8 мм

Ширина нашего брусочка почти 38 мм. В конце я объясню как мерять десятые миллиметра штангенциркулем, пока же общие данные.

Теперь давайте измерим внутренний размер квадрат трубы. Для этого нужно сомкнуть губки для внутренних измерений внутри квадрат трубы.

измеряем квадрат трубу изнутри

измеряем квадрат трубу изнутри

И снова смотри с какой цифрой на шкале встал ноль нониуса.

чуть больше 55 мм

чуть больше 55 мм

Линейкой глубиномера удобно измерять отверстия, что бы знать на какую глубину уже просверлили. Я буду мерять высоту этого квадрата, что бы было видно как работает глубиномер. Ставим штангу на деталь и опускаем подвижную рамку до упора вниз.

измеряем высоту (глубину)

измеряем высоту (глубину)

Опять смотри с какой цифрой на шкале встал ноль нониуса.

29 мм

29 мм

Ну а теперь давайте научимся измерять десятые (или сотые, смотря какой штангенциркуль).

Внимание на фото

считаем десятые и сотые

считаем десятые и сотые

Если вы были внимательны, то заметили, что на нониусе есть своя шкала — это и есть десятые и соты. Сначала обратим внимание на право, там написан чем равен один шаг, на этом штангенциркуле он равен 0,05 мм. Целое число миллиметров у нас равно 30, его мы видим слева где ноль нониуса. Теперь смотрим где сошлись палочки на шкале и нониусе, видим что между 5 и 6. Цифра 5 равна пяти десятым миллиметра, а следующий шаг равен 0,05 итого у нас вышло 0,55, плюсуем к этому целое значение 30 и получаем точно значение до сотых 30,55 миллиметра.

Ну вот и все премудрости работы со штангенциркулем!!! Если эта статья вам была полезна и интересна то ставим лайк и подписываемся. Все свои пожелания, предложения, критику присылайте на [email protected] или в комментарии под этим постом.

Как пользоваться штангенциркулем? Инструкция, как замерить сечение кабеля. Как правильно измерять внутренний диаметр?

Во время ремонта или токарной и слесарной работы нужно проводить всевозможные измерения. Они должны быть максимально точными для того, чтобы все получилось по заготовленному плану. Для измерений существует множество инструментов: уровень, линейка, рулетка. Но среди них есть один самый универсальный и самый полезный – это штангенциркуль.

С его помощью вы сможете узнать высоту, глубину, ширину, диаметр, радиус и многое другое. Поначалу может показаться, что это сложный инструмент, но на самом деле пользоваться штангенциркулем довольно просто, несмотря на огромное количество функций.

Основные правила пользования

Для того чтобы устройство всегда работало исправно и проводило точные измерения, вам нужно соблюдать все необходимые условия хранения. Передвижную часть смазывайте машинным маслом, чтобы губки двигались плавно и без больших усилий. Во время работы соблюдайте технику безопасности, так как края губок острые, – неопытный человек может ими пораниться. Они специально сделаны такими, чтобы делать разметку.

Храните штангенциркуль в месте, где не будет лишней пыли, мусора, стружки и прочих элементов, которые могут забиться в механизм. В последнее время производители продают эти инструменты вместе с футлярами. Они защищают устройства от влаги, грязи и пыли.

Если же грязь или влага все-таки добрались до штангенциркуля, то его необходимо прочистить.

Так как измерения могут проводиться в разных местах с разными условиями и некоторые символы или цифры могут просто исчезнуть под слоем пыли или грязи, то перед началом работы и после её окончания протирайте лицевую часть устройства, где можно увидеть цифры и где происходит замер с помощью губок. Во время работы следите за тем, чтобы все губки держались плотно и не расшатывались. Главным достоинством штангенциркуля является то, что он может дать показания с точностью до тысятичных миллиметра, поэтому перекос губок может повлиять на правильность измерений.

Если же губки шатаются из-за способа замера, а не из-за самого устройства, то их можно подтянуть с помощью стопорного винта. Он находится сверху штангенциркуля и по форме напоминает маленькое колесо. Его нужно выкрутить так, чтобы губки соприкасались с измеряемой деталью или поверхностью максимально плотно.

Как работать?

Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.

Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.

Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.

Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.

Если вы хотите измерить диаметр арматуры, кирпича, бетонного блока, то штангенциркуль поможет и здесь.

Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой. Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.

Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр. Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.

Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у непрограммируемого калькулятора: после каждой операции значение нужно сбросить.

Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Как считывать показания?

Первоначальный замер производите по основной шкале. Выделите целое количество миллиметров. Для того чтобы узнать более точные показания, ищите риски на нониусе (второй шкале). Вам необходимо будет найти, где риски второй шкалы совпадают с первой. Если вы на глаз сможете определить по основной шкале, что показание ближе к концу миллиметра, то и искать надсечки тоже лучше с конца нониусной шкалы. Именно риски должны показывать самые точные показания.

В случае когда у вас совпадает несколько рисок, то таким штангенциркулем лучше не работать и даже не пытаться отрегулировать, так как он неисправен. Совпадать могут только деления нулей, но они совпадают из-за того, что это одинаковые числа.

Если вы хотите примерно узнать значение, то необязательно вглядываться в нониусную шкалу. Основное значение можно определить и по измерительной. Бывает и такое, что значения на шкалах стираются или становятся не видны. Для лучшей сохранности обезжирьте эти поверхности и протрите тряпкой, ведь так вы будете видеть все деления.

В продаже есть и другие типы штангенциркулей, например: циферблатный и электронный. Циферблатный сделан в форме круга, где стрелка указывает определенную меру. Эта операция заменяет высчитывание показателей на нониусе. Электронные варианты куда проще в работе, но дороже. Вам нужно будет лишь провести измерение (любое, это может быть глубина, диаметр, длина), и на электронном табло высветится цифра. Это и будет искомое значение. Оно также может иметь точность в 0,05, 0,02 или 0,01 мм.

Проведение разметочных операций

У штангенциркуля присутствует множество функций, поэтому его можно использовать и для разметки. Этот процесс зависит от типа устройства прибора. Дело в том, что нижние губки (которыми и проводят разметку) могут быть не только прямоугольными с внутренними изгибами, но и круглыми. В любом случае внутренняя кромка вырезана специально таким образом, чтобы нижней губкой можно было делать отметки.

Для этого сделайте замер и немного придавите нижней губкой на материал, где вы будете делать отметку. Благодаря тому, что кромка немного подточена, она будет своеобразно царапать и отмечать. Также можно не прибегать к методу поцарапывания, а просто оставить штангенциркуль на месте и сделать отметку с помощью маркера, карандаша или других предметов.

Если вы делаете разметку по плану детали, то не забывайте про масштаб, ведь он не всегда 1 к 1.

Возможные ошибки

Новички начинают делать много ошибок во время первых замеров и последующей работы. Можно привести примеры, когда начинающие люди начинают измерять внутренний диаметр верхними губами, которые предназначены для измерения поверхностей детали. Также новички не всегда следят за стопорным винтом: он у них свободно ходит. А ведь именно эта часть прибора надежно фиксирует деталь в тисках, что дает максимально точные измерения.

Все приходит с опытом, и нет возможности разузнать все тонкости штангенциркуля, не используя его, поэтому самая главная профилактика против ошибок – это практика.

О том, как правильно пользоваться штангенциркулем, смотрите в следующем видео.

Измерение штангенциркулем

Измерение штангенциркулем

Подробности
Категория: Сортовой прокат

Измерение штангенциркулем



При разметке и обработке деталей широко используется контрольно-измерительный инструмент. С простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия.


В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка».
Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой.
В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер»



Штангенциркули бывают разных видов, они отличаются пределами и точностью измерения. На рисунке справа показан штангенциркуль ШЦ-1. Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления1 мм. Длина миллиметровой шкалы — 150 мм.







На подвижных губках нанесена вспомогательная шкала, называемая нониусом (рис. слева). Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.







При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рис. справа). На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.









Перед началом измерений штангенциркулем надо осмотреть его и проверить на точность. Для этого надо совместить губки инструмента. При этом нулевые риски обеих шкал должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом миллиметровой шкалы.




 Штангенциркуль ШЦ-II (см. рис. слева) можно применять не только для измерения, но и для разметки. С его помощью наносят прямые риски от строго прямолинейных базовых кромок или поверхностей заготовок, делают засечки, проводят окружности.



Штангенциркуль является дорогостоящим и точным инструментом, поэтому бережное обращение с ним должно быть основным правилом работы. Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности). Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин. Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками.



Измеряя деталь, нельзя допускать перекоса губок штангенциркуля. Положение их обязательно фиксируется стопорным винтом.
Читая показания штангенциркуля, надо держать его прямо перед глазами.
Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность.
Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться. На него не должны попадать стружки, опилки.
После работы штангенциркуль надо протереть чистой ветошью.



Ниже вы можете проверить свои умения пользования штангенциркулем.

1.Выбираете заготовку

2.Находите на шкалах штангенциркуля(справа) размер.

3.Вписываете в прямоугольник внизу полученное значение и получаете оценку вашего ответа











ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее, чем чтение отсчёта по нониусу.











   ШЦЦ — с цифровой индикацией (электронный) может измерять с точностью до сотых долей миллиметра.

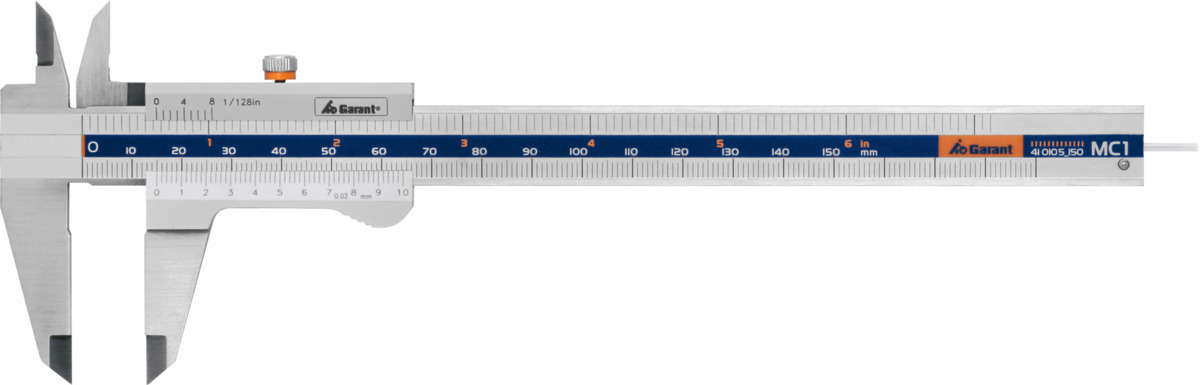

Штангенциркуль

Штангенциркуль

Штангенциркуль

Инструкция по эксплуатации

  • Штангенциркуль Vernier — чрезвычайно точный измерительный инструмент; то погрешность считывания составляет 1/20 мм = 0,05 мм.
  • Слегка закройте зажимы на измеряемом объекте.
  • Если вы измеряете что-то с круглым поперечным сечением, убедитесь, что ось объекта перпендикулярна штангенциркулю. Это необходимо чтобы убедиться, что вы измеряете полный диаметр, а не только хорду.
  • Игнорировать верхнюю шкалу, которая откалибрована в дюймах.
  • Используйте нижнюю шкалу в метрических единицах.
  • Обратите внимание, что есть фиксированная шкала и скользящая шкала.
  • Цифры на фиксированной шкале, выделенные жирным шрифтом, — сантиметры.
  • Отметки на фиксированной шкале между цифрами, выделенными жирным шрифтом, миллиметры.
  • На скользящей шкале десять делений. Крайняя левая отметка скользящая шкала позволит вам определить по фиксированной шкале количество целые миллиметры, что челюсти открыты.
  • В приведенном выше примере крайняя левая отметка на скользящей шкале между 21 мм и 22 мм, поэтому число целых миллиметров равно 21.
  • Далее находим десятые доли миллиметра. Обратите внимание, что десять делений на скользящей шкале имеют ту же ширину, что и девять делений на фиксированном шкала. Это означает, что не более одной отметки на скользящей шкале совместится с галочкой на фиксированной шкале; другие будут скучать.
  • Число выровненных отметок на скользящей шкале указывает количество десятых долей миллиметра.В приведенном выше примере 3-я отметка на скользящей шкале совпадает с шкалой над ней, поэтому Показание штангенциркуля составляет (21,30 ± 0,05) мм.
  • Если две соседние отметки на скользящей шкале выглядят одинаково выровненными с их аналогами на фиксированной шкале, то показание будет наполовину между двумя отметками. В приведенном выше примере, если 3-й и 4-й тик отметки на скользящей шкале выглядели одинаково выровненными, тогда показания будет (21,35 ± 0,05) мм.
  • В тех редких случаях, когда чтение оказывается просто «приятным» числом например, 2 см, не забудьте указать нулевые десятичные знаки, показывающие точность измерения и погрешность считывания. Так что не 2 см, а скорее (2.000 ± 0.005) см или (20.00 ± 0.05) мм.


Посетите другие веб-страницы:

Отрицание СПИДа — это лженаука

Есть люди, которые либо отрицают существование ВИЧ, либо отрицают, что ВИЧ вызывает СПИД. Эти люди ошибаются и очень опасны.

(Un) Интеллектуальный дизайн

Эволюция — это факт. Интеллектуальный дизайн — непроверенная конструкция за пределами область науки и прямо в категории религии. Это креационизм версии 2.0 и был отклонен как учеными, так и федеральными судами.

Как читать штангенциркуль — Mini Physics

Краткое руководство по чтению штангенциркуля. Штангенциркуль выдает значения измерений в сантиметрах (см) и с точностью до 2 знаков после запятой (E.грамм. 1,23 см).

Примечание: Методика считывания измерений, описанная в этом посте, будет аналогична штангенциркулям, которые выводят показания измерений в дюймов и .

Методика считывания показаний штангенциркуля нониусом

Чтобы правильно считывать показания штангенциркуля, вам необходимо запомнить две вещи, прежде чем мы начнем. Например, если штангенциркуль выдает значение измерения 2,13 см , это означает, что:

  • Основная шкала вносит основное число (а) и один десятичный разряд в показания (E.грамм. 2,1 см, где 2 — это основное число, а 0,1 — число с одним десятичным знаком)
  • Нониусная шкала вносит второй десятичный разряд в отсчет (например, 0,03 см)

Давайте рассмотрим изображение показаний штангенциркуля выше. Мы просто воспользуемся двухэтапным методом, чтобы получить отсюда результат измерения:

  • Чтобы получить показания на основной шкале : Посмотрите на изображение выше, 2,1 см находится непосредственно слева от нуля нониусной шкалы.Следовательно, основное показание шкалы составляет 2,1 см.
  • Чтобы получить показание нониусной шкалы , показание : Посмотрите на изображение выше и обратите внимание на совмещение линий шкалы основной шкалы и шкалы нониуса. На изображении выше выровненная линия соответствует цифре 3. Следовательно, значение шкалы нониуса составляет 0,03 см.

Чтобы получить окончательное значение измерения , мы сложим показания основной шкалы и показания нониусной шкалы. Это даст 2.1 см + 0,03 см = 2,13 см.

В двух словах

Используйте следующую формулу:

$$ \ text {Полученное показание} = \ text {Показание основной шкалы} \, + \, \ text {Показание шкалы Вернье} $$

Давайте рассмотрим еще один пример, чтобы убедиться, что вы понимаете вышеуказанные шаги:

Основная шкала отсчет: 10,0 см (сразу слева от нуля)

Нониусная шкала показание: 0,02 см (совмещение линий шкалы)

Показания измерения : 10.02 см

В двух словах

Используйте следующую формулу:

$ \ text {Правильное чтение} = \ text {Полученное чтение} \, — \, \ text {Нулевая ошибка} $

, где $ \ text {zero error} $ может иметь значение отрицательное значение («0» шкалы нониуса — слева «0» основной шкалы) или положительное значение («0» шкалы нониуса справа от «0» основной шкалы)

Пояснение

Теперь попробуем с нулевой ошибкой.Если вы не знакомы с тем, как обрабатывать нулевую ошибку для штангенциркуля, я предлагаю вам прочитать об измерении длины.

Показание вверху — это полученное измерение, а показание внизу — ошибка нуля. Найдите фактическое измерение. (Значение: избавиться от нулевой ошибки измерения или учесть нулевую ошибку)

Измерение с нулевой ошибкой: 3,34 см

Ошибка нуля: — 0,04 см (отрицательно, потому что шкала нониуса слева)

Измерение без нулевой ошибки: 3 доллара.34 \, — (\, — 0,04) = 3,38 $ см

Если вы не понимаете, как вычитать отрицательную ошибку нуля из измерения, продолжайте читать. Поскольку ошибка нуля составляет -0,04 см, это означает, что все измерения, сделанные штангенциркулем, будут МЕНЬШЕ на 0,04 см. Следовательно, вам нужно будет ДОБАВИТЬ 0,04 см в ВСЕ измерения , чтобы получить результат ИСТИНА . Вычитание выполняется в приведенном выше случае, чтобы иметь элегантный способ получения результирующего сложения: $ 3.34 + 0,04 = 3,38 $ и СОВМЕСТИМО с с положительной нулевой ошибкой. Это означает, что после того, как вы определили природу нулевой ошибки (положительную или отрицательную), вы можете просто вычесть нулевую ошибку и быть уверенным, что ваш окончательный ответ правильный.

Считайте нулевую ошибку +0,04 см. По моему методу, $ 3,34 \, — (+ 0,04) = 3,30 $ см.

Нормальный метод: Поскольку ошибка нуля составляет +0,04 см, это означает, что все измерения, сделанные штангенциркулем, будут больше на 0.04 см. Следовательно, вам придется ВЫЧИТАТЬ 0,04 см из ВСЕХ измерений , чтобы получить истинное измерение. Окончательный расчет будет 3,34 $, — 0,04 = 3,30 $ см, что совпадает с моим методом.

Примечание: Надеюсь, я вас не запутал. Оставьте комментарий ниже, если у вас возникнут трудности.


Дополнительная практика штангенциркуля:


Вопросы для самопроверки штангенциркуля

Где на штангенциркуле вы бы прочитали, чтобы получить показания основной шкалы?

Показать / скрыть ответ

Основное показание шкалы получается из показаний на основной шкале, которая находится сразу слева от нуля нониусной шкалы.


Где на штангенциркуле вы бы прочитали, чтобы получить показания нониусной шкалы?

Показать / скрыть ответ

Показание нониусной шкалы получается из показаний на основной шкале, которая имеет совмещение линий шкалы основной шкалы и шкалы нониуса.


Какое наименьшее возможное показание (в см) штангенциркуля?

Показать / скрыть ответ

Наименьшее возможное показание штангенциркуля — 0.01 см.

Если вы все еще не понимаете концепцию, существует очень полезная модель для штангенциркуля: Vernier Caliper Simulation (Источник)

Что такое штангенциркуль? Принцип работы нониусной шкалы

Штангенциркуль с нониусом — это чрезвычайно точный измерительный инструмент, который используется для чрезвычайно точного измерения внутренних и внешних расстояний, погрешность может составлять всего 0,05 мм в зависимости от марки.

VERNIER — это маленькая подвижная градуированная шкала для получения дробных частей от делений на фиксированной основной шкале любого измерительного прибора.

С обычной шкалой мы можем измерить до 0,50 мм, а с нониусной шкалой наименьший счет может быть до 0,10 мм.

Обычно штангенциркуль имеет как британскую (дюймы), так и метрическую (мм) шкалы.

Штангенциркуль — это прецизионный измерительный инструмент. Его можно использовать для трех типов измерений,

  • Внешнее расстояние (например, длина объекта).
  • Внутреннее расстояние, такое как ширина канавки или диаметр большого отверстия.
  • И глубина, например глубина отверстия или высота ступеньки.

Нониусные суппорты бывают разных размеров.

Размер обычного типа составляет от 0 до 6 дюймов (около 15 см).

Современные штангенциркули цифровые в том смысле, что у них есть ЖК-дисплей, на котором отображается показание,

Считывание шкалы исключено из-за человеческого фактора.

Наименьший штангенциркуль, который можно купить в стандартной комплектации, составляет 150 мм, что означает, что губки открываются максимум на 150 мм.

Самые большие достигают 2000 мм.

Принцип работы нониусной шкалы

Нониусная шкала работает по принципу совмещения линейных сегментов, смещенных на небольшую величину, для точных измерений.

Человеческий глаз может легко обнаружить это совмещение линий, которое является основным фактором, управляющим нониусом.

У нониусной шкалы есть основная шкала и нониусная шкала.

Основная шкала имеет нормальное разрешение с минимальным отсчетом 1 мм.

Нониусная шкала прикреплена к основной шкале, которая может скользить по ней, и имеет деления, которые разнесены на один и тот же только 1 мм, но
немного смещены по отношению к отметкам на основной шкале.

Смещение является ключевым моментом.

Когда нониусная шкала закрыта, т. Е. Выполняет измерение 0, вы увидите, что нули основной шкалы и нониусной шкалы совпадают.

Но первая миллиметровая отметка на нониусе на 1/10 мм меньше первой миллиметровой отметки на основной шкале, вторая миллиметровая отметка на нониусе на 2/10 миллиметра меньше соответствующей основной отметки шкалы.

Точно так же третья — это 3/10-я короткая, четвертая — 4/10-я короткая до девятой отметки, которая составляет 9/10 мм.

10-я отметка на 10/10 = 1 мм меньше соответствующей отметки на основной шкале и, следовательно, совпадает с предыдущим показанием основной шкалы, которое составляет 9 (10-1) мм.

Теперь предположим, что вам нужно измерить 5 мм.

Нуль нониусной шкалы сдвинется на 5 мм вперед и совместится с отметкой 5 мм на основной шкале.

Вы просто примете значение 5 мм.

Теперь предположим, что нам нужно измерить длину, равную 5,4 мм.

Вы переместите нониусную шкалу на нужную длину.

Нуль нониусной шкалы будет немного впереди отметки 5 мм на основной шкале.

Таким образом, 5 мм становится основным показанием шкалы.

Величина, на которую нуль нониуса опережает отметку 5 мм, составляет 0,4 мм, что составляет 4/10 мм.

Первая отметка после нуля на нониусной шкале, которая раньше была короче на 1/10 мм, теперь будет идти вперед на чистое расстояние 3/10 (4/10 — 1/10) мм от соответствующих отметок. на основной шкале и все равно будет смещен.

Точно так же второй марширует вперед на чистое расстояние 2/10 (4/10 — 2/10) миллиметра.

Третий будет впереди на 1/10 (4 / 10-3 / 10) миллиметра.

Однако четвертый, который раньше был коротким на 4/10 мм, теперь продвинется вперед на 4/10 мм и выровняется с основной отметкой шкалы.

Эта совпадающая отметка видна невооруженным глазом и легко регистрируется.

Таким образом, мы говорим, что четвертая отметка нониуса совпадает с отметкой основной шкалы, и, таким образом, показание нониусной шкалы составляет 4 * 1/10 = 0.4 мм.

Следовательно, общая длина становится 5 + 0,4 = 5,4 мм.

Принцип работы штангенциркуля

— StudiousGuy

Способность человека определять количество вещей играет важную роль в нашем эволюционном процессе. Другими словами, способность отображать наши наблюдения и опыт в количествах — одна из самых фундаментальных рамок, описывающих динамику современного мира. Исторические данные, относящиеся ко времени сельскохозяйственной революции, предполагают, что длина, вероятно, была одним из самых ранних измерений, которые могли предпринять люди.Люди внесли несколько изменений в количественную оценку длины с переходом от кочевых группировок к хорошо цивилизованному обществу. Сегодня для измерения длины с точностью до миллиметра удобно использовать несколько приборов для измерения длины, например, шкалу, рулетку, измерительную штангу и т. Д. Чтобы правильно измерить длину с точностью до долей миллиметра, необходимо дополнительно разделить деление на части, что затруднительно за пределами определенного предела, так как трудно четко видеть меньшие части.Здесь может применяться штангенциркуль. Это удивительный измерительный инструмент, который может измерять длину с точностью до 1/10 или 1/100 миллиметра. Например, если кому-то нужно измерить диаметр проволоки или внутренние и внешние размеры полой трубы, это легко сделать с помощью штангенциркуля, а не линейки. Штангенциркуль с нониусом был изобретен французским математиком Пьером Вернье в 1631 году. Хотя штангенциркуль с нониусом в основном используется для измерения малых размеров, изначально они были разработаны для угловых инструментов, таких как астрономические квадранты.Попробуем понять, как работает штангенциркуль.

Указатель статей (Нажмите, чтобы перейти)

Детали штангенциркуля

  • Основная шкала: Основная шкала состоит из стальной металлической полосы, которая проходит вдоль корпуса штангенциркуля. Он измеряется в сантиметрах и миллиметрах или дюймах, в зависимости от типа устройств, для которых он построен. В единицах СИ наименьшее значение основной шкалы обычно составляет 1 мм.Когда две губки соприкасаются друг с другом, ноль основной шкалы и ноль шкалы Нони должны совпадать. Если оба нуля не совпадают, будет иметь место положительная или отрицательная ошибка нуля.
  • Нониусная шкала: Нониусная шкала скользит по полосе. Его можно зафиксировать фиксатором в любом положении. По шкале Вернье 0,9 см делится на десять равных частей. Шкала Вернье является определяющим компонентом измерителя, и это то, в честь чего она названа.Штангенциркуль представляет собой меньшую шкалу, прикрепленную к основной шкале, и может перемещаться по основной шкале при открытии или закрытии губок. Нониусная шкала обеспечивает точность измерения основной шкалы за счет дальнейшего деления самого низкого показания основной шкалы на приращения. В метрическом штангенциркуле нониусная шкала разделена на 50 приращений, каждый по 0,02 мм.
  • Наружные измерительные губки: Наружные губки помогают измерять внешние размеры объекта.Они присутствуют на нижней стороне штангенциркуля, поэтому их также называют нижними губками. Один зуб челюсти прочно прикреплен к основной шкале и не двигается, а другой — к подвижной нониусной шкале. Они предназначены для плотного удержания объекта, внешние размеры которого, например, длина, диаметр или ширина, подлежат измерению.
  • Внутренние измерительные губки: Внутренние губки используются для измерения внутренних размеров объекта.Они расположены на верхней стороне штангенциркуля и меньше по размеру, чем внешние измерительные губки. Подобно нижней или внешней измерительной губке, у них также есть один неподвижный зуб, прикрепленный к основной шкале, а подвижный зуб — к нониусной шкале. Челюсти помещают внутрь измеряемого пространства, а затем открывают их до тех пор, пока они не коснутся краев, чтобы снять показания.
  • Стопорный винт или фиксирующий винт: Стопорный винт используется для фиксации положения губок после того, как объект находится в правильном положении, чтобы можно было снимать показания без нарушения положения.
  • Винт с накатанной головкой: Винт с накатанной головкой расположен внизу нониусной шкалы. Его цель — обеспечить пользователю захват, позволяющий легко перемещать челюсти и регулировать положение челюстей и стержня глубины, сохраняя при этом надежный захват объекта.
  • Штанга для измерения глубины: Штанга для измерения глубины — еще одна полезная функция штангенциркуля, которую можно использовать для измерения глубины определенных сосудов. Это тонкий стержень, расположенный в конце основной шкалы.Для измерения с помощью стержня глубины край основной шкалы помещается на верхнюю поверхность сосуда (отверстие), а затем губки открываются до тех пор, пока стержень не коснется нижней поверхности сосуда, и показания снимаются как обычно. .

Принцип действия штангенциркуля

Штангенциркуль работает по основному принципу совмещения отметок измерения на нониусной шкале и основной шкале. Когда определенная отметка на нониусной шкале точно совпадает с отметкой на основной шкале для конкретного объекта, размеры которого измеряются, значение показания нониусной шкалы добавляется к показанию основной шкалы, чтобы получить десятичное значение показания в миллиметры.Прежде чем мы поймем, как это работает на практике, давайте разберемся в значении нескольких терминов, которые являются необходимыми величинами при измерении штангенциркулем.

  • Деления основной шкалы: Деления основной шкалы (MSD) относятся к делениям, присутствующим между двумя последовательными отметками на основной шкале штангенциркуля. Предположим, что между отметками 0 и 1 см на нониусной шкале есть 10 делений, тогда наименьшее измерение, которое мы можем сделать с помощью только основной шкалы, составляет 1 мм (1/10 см).
  • Деления нониусной шкалы : Деления нониусной шкалы (VSD) относятся к делениям, присутствующим между двумя последовательными отметками на нониусной шкале. Нониусная шкала построена таким образом, что ее деления разнесены на постоянную долю фиксированной основной шкалы. Другими словами, 10 делений нониусной шкалы не совсем совпадают со всеми 10 основными делениями шкалы.
  • Наименьшее количество: Проще говоря, наименьшее количество (LC) — это наименьшее значение, которое может быть измерено с помощью данной шкалы.Например, упомянутая выше основная шкала сама по себе может обеспечить наименьшее измерение только до 1 мм. Важно отметить, что нониусная шкала не может давать никаких измерений сама по себе, поскольку это вспомогательная шкала, которая обеспечивает точность визуально оцениваемых измерений между двумя делениями основной шкалы.
  • Счетчик нулевой ошибки: Счетчик нулевой ошибки определяется как условие, при котором измерительный прибор регистрирует показание, когда никакого показания быть не должно.В случае штангенциркуля нониусная ошибка возникает, когда нулевое значение на основной шкале не совпадает с нулевым значением на нониусной шкале. Когда нулевое значение шкалы нониуса немного приближается к числу больше нуля на основной шкале, это называется положительной нулевой ошибкой; в противном случае это отрицательная нулевая ошибка. Например, если ноль на скользящей шкале совпадает с 1 мм на фиксированной шкале, то штангенциркуль имеет положительную ошибку нуля +1 мм.

Как проводить измерения штангенциркулем

Для простоты предположим, что штангенциркуль не имеет нулевой ошибки, т.е.е., ноль основной шкалы точно совпадает с нулем нониусной шкалы, когда между внешними измерительными губками ничего не помещается. Предположим, 10 делений на нониусной шкале соответствуют только 9 делениям на основной шкале (Рисунок A). Кроме того, наименьшее количество основной шкалы составляет 1 мм. Чтобы вычислить наименьшее количество на нониусной шкале, то есть, сколько значений для одного деления на нониусной шкале, действуйте следующим образом:

Рисунок A

10 VSD = 9 MSD или 9 мм

1 VSD = 0.9 мм

Итак, наименьшее количество измерений, которые можно выполнить с помощью комбинации этих двух шкал, — это разница между ними.

Следовательно, наименьшее количество (ЖХ) = 1 МСД — 1 VSD

= (1 — 0,9) мм = 0,1 мм

Затем поместите объект, длину которого необходимо определить, между губками штангенциркуля и найдите наиболее совпадающие отметки на обеих шкалах. Умножьте число, указанное на наиболее совпадающей линии нониусной шкалы (VSR), на наименьшее количество и прибавьте это значение к показаниям основной шкалы (MSR).Это даст наблюдаемое измерение.

Наблюдаемое измерение = MSR + LC × VSR

Если в штангенциркуле есть положительная ошибка нуля, вычтите ее из наблюдаемого измерения, чтобы получить истинное значение. Напротив, если ошибка нуля отрицательная, добавьте ее к наблюдаемому измерению.

Истинное измерение = MSR + LC × VSR ± ошибка нуля

Меры предосторожности при проведении измерений штангенциркулем

  • Ошибка параллакса: Ошибка параллакса — один из наиболее распространенных типов ошибок, связанных с аналоговыми измерительными приборами.Выражение «параллакс» происходит от греческого слова «параллаксис», что означает «изменение». Когда объект рассматривается под углом, возникает ошибка параллакса. Это приводит к тому, что элемент оказывается в немного другом месте, чем он есть на самом деле, что может привести к неправильному считыванию шкалы измерения. Наблюдатель должен расположить свое зрение прямо над шкалой при снятии показаний основной шкалы и вернье-совпадения, чтобы устранить эту ошибку.
  • Важно убедиться, что все показания, снятые во время измерения, относятся к одной и той же системе единиц.Например, в системе MKS длина, вес и время измеряются с использованием единиц метр, килограмм и секунда, соответственно, тогда как в системе CGS для этих же значений используются сантиметр, грамм и секунда. Если какие-либо измерения проводятся в другой системе, их следует преобразовать в соответствующие единицы перед использованием в любых расчетах.
  • Перед любыми наблюдениями важно искать нулевую ошибку. Это можно сделать, соединив две губки и убедившись, что нулевые показания на обеих шкалах совпадают.Если нет, то в расчеты следует внести требуемую поправку.
  • Для надежного захвата объекта челюстями следует использовать стопорный винт.

Штангенциркуль — детали, типы, работа, наименьшее количество, ошибки

Введение в штангенциркуль и типы штангенциркуля:

Штангенциркуль — это инструмент, который чаще всего используется для множества точных измерений, который не обязательно был связан с производителем техники.

Существует три типа штангенциркуля , которые используются в физической лаборатории для точного измерения длины небольших объектов, что было бы невозможно с метровой шкалой.

В основном штангенциркуль используется для измерения внутреннего и внешнего диаметров объекта. Слово «штангенциркуль» означает любой инструмент с двумя губками, который используется для определения диаметра объектов.

В древнем Китае штангенциркуль родился без начала шкалы как династия Цинь (9 г. н.э.).В 1631 году француз Пьер Вернье представил устройство для получения точных измерений, необходимых для научных экспериментов.

Принцип действия штангенциркуля заключается в том, что при использовании двух шкал или делений, немного различающихся по размеру, разница между ними используется для повышения точности измерения.

Читайте также: Калибр для микрометра и типы микрометров [Полное руководство]

Детали штангенциркуля

Основными элементами штангенциркуля являются

  • Основная шкала
  • Нониусная шкала
  • Винт с накатанной головкой
  • Стопорный винт
  • Штанга глубины
  • Фиксированная губка и
  • Скользящая губка

Штангенциркуль Описание детали

Штангенциркуль с нониусом состоит из двух стальных линейок, которые могут скользить друг с другом.

Один представляет собой длинную металлическую полосу прямоугольной формы с фиксированной губкой на одном конце. Она градуируется в дюймах на верхнем конце и в сантиметрах на нижнем конце, что называется основной шкалой.

Основная шкала нанесена на цельную L-образную рамку, на которой сантиметровая шкала разделена на 20 частей, так что малое деление равно 0,05 см. Это позволяет усовершенствовать обычно используемые методы измерения по сравнению с прямым измерением методом линейной градуировки.

Есть еще одна небольшая прямоугольная металлическая полоса, градуированная по особому отношению к основной шкале, называемая нониусной шкалой, которая скользит по этой длинной металлической полосе, имеющей захват, подобный губкам основной шкалы.

На верхней и нижней кулачках штангенциркуля есть две губки. Эти губки вместе используются для надежного удержания объекта при измерении его длины, что невозможно с помощью метровой шкалы.

Наружные или нижние губки, которые обычно используются для измерения диаметра сферы или цилиндра. Внутренние губки или верхние губки, которые обычно используются для измерения внутреннего диаметра полого цилиндра.

К задней части штангенциркуля прикреплена металлическая полоса, которая используется для измерения внутренней глубины цилиндра.

Читайте также: Список механических свойств, которые должен знать каждый механик.

Принцип штангенциркуля

Шкала не может измерять объекты размером менее 1 мм, но штангенциркуль может измерять объекты размером до 1 мм. Как уже известно, штангенциркуль имеет две шкалы: основную шкалу и нониусную шкалу вместе, это устройство используется для измерения очень малых длин, например 0,1 мм.

Здесь основная шкала имеет наименьшее значение 1 мм, а шкала нониуса имеет наименьшее значение 0.9мм. Таким образом, 10 единиц основной шкалы равны 1 см, а 10 единиц шкалы нониуса — 0,9 мм.

Единица измерения нониусной шкалы — 9 мм. Таким образом, разница между основной шкалой и нониусной шкалой, которая составляет 0,1 мм, является принципом работы штангенциркуля.

Наименьший счет нониусного штангенциркуля

Разница между значением одного основного деления шкалы и значением одного деления нониусной шкалы называется наименьшим счетом нониуса.

Наименьшее количество штангенциркуля — это наименьшее значение, которое мы можем измерить с помощью этого устройства.Чтобы вычислить наименьшее количество делений нониусной шкалы, нужно разделить значение одного деления основной шкалы на общее количество делений нониусной шкалы.

Предположим, что если значение одного деления основной шкалы составляет 1 мм, а общее количество делений на нониусной шкале 10 мм, то наименьшее количество делений будет 0,1 мм. Таким образом, наименьшее количество определяется как наименьшее расстояние, которое может быть измерено от прибора.

Ошибка нуля штангенциркуля

Ошибка нуля штангенциркуля — это математическая ошибка, из-за которой нуль нониусной шкалы не совпадает с нулем основной шкалы.

Другими словами, если нулевая отметка на нониусной шкале не совпадает с нулевой отметкой на основной шкале, то возникающая ошибка называется нулевой ошибкой. Они бывают 2-х видов.

  1. Нет ошибки нуля
  2. Ошибка положительного нуля
  3. Ошибка отрицательного нуля

Нет ошибки нуля

В нет ошибки нуля , когда мы сводим две губки вместе. Вы увидите, что ноль основной шкалы совпадает с нулем нониусной шкалы.они находятся точно по прямой линии, поэтому в этом штангенциркуле нет нулевой ошибки, или вы можете сказать, что в этом штангенциркуле нет нулевой ошибки.

Ошибка положительного нуля

В случае ошибки положительного нуля , давайте соберем эти зажимы вместе. Видите ли, ноль нониусной шкалы опережает ноль основной шкалы. Или вы можете сказать, что ноль шкалы нониуса находится справа от нуля основной шкалы.

В обоих случаях он либо находится впереди нуля основной шкалы, либо находится справа от нуля основной шкалы.это называется ошибкой нуля, и оно положительное.

Отрицательная ошибка нуля

При ошибке отрицательного нуля мы соединим две губки вместе. Здесь вы можете увидеть, что ноль нониусной шкалы — это обратная сторона нуля основной шкалы. Или слева от нуля основной шкалы.

Итак, если нуль нониусной шкалы находится либо сзади, либо слева от нуля основной шкалы, в обоих случаях ошибка нуля является отрицательной ошибкой.

Типы штангенциркуля

Ниже представлены различные типы штангенциркуля:

  1. Штангенциркуль с плоским краем
  2. Штангенциркуль с ножом
  3. Штангенциркуль с зубчатым колесом
  4. Нониусный ограничитель глубины
  5. Штангенциркуль с плоским и ножевым концом штангенциркуль
  6. Нониусный измеритель высоты
  7. Нониусный штангенциркуль

1.Штангенциркуль с плоской кромкой

Этот тип штангенциркуля используется для обычных функций. Мы можем проводить внешние измерения длины, ширины, толщины, диаметра и т. Д. Работы.

Поскольку удлинитель его края имеет особый тип, с ним также могут производиться внутренние измерения. Но из этого измерения следует вычесть ширину рабочих мест. Это измерение часто пишут на челюсти, в противном случае его следует измерять микрометром.

2. Штангенциркуль с нониусом

Кромка этого штангенциркуля похожа на нож.Другие части этого штангенциркуля аналогичны другим штангенциркулям, как показано на рисунке. Этот штангенциркуль используется для измерения узкого пространства, расстояния между отверстиями I-болта и т. Д.

Его главный недостаток в том, что из-за тонкого края губки он быстро изнашивается и начинает давать неточные измерения. Его следует использовать экономно и осторожно.

3. Штангенциркуль с плоской кромкой и режущей кромкой

Некоторые компании также производят штангенциркуль с нониусом, у которых с одной стороны челюсти аналогичны обычным штангенциркулям, а с другой — с острой кромкой, как показано на рисунке.С помощью этого штангенциркуля можно легко измерить все типы работ.

4.

Нониусный штангенциркуль

Это особый тип инструмента, который выполнен в виде комбинированной формы из двух штангенциркулей. Он содержит две отдельные шкалы, вертикальную и горизонтальную, как показано на рисунке

. С помощью штангенциркуля толщина зуба шестерни может быть взята из его делительной окружности. Другими словами, штангенциркуль используется для измерения различных частей шестерни.

5.

Нониусный глубиномер

Как видно из названия, этот инструмент используется для измерения глубины паза в работе, его отверстия или канавки. Это почти похоже на штангенциркуль. Его чтение также принимается таким же образом. Но вместо челюсти в нем используется плоское основание, как показано на рисунке.

Этот глубиномер изготовлен из тонкой балки наподобие узкой линейки. Основная шкала и шкала нониуса также указаны в дюймовой или метрической системе. Его особенность заключается в том, что мы можем брать с собой изделия трех типов:

  • . Его основная шкала размечена в долях в дюймах, которая разделена на 64 части.
  • Другой конец разделен на 40 подразделов, каждая четвертая строка немного больше. Он содержит местный размер от 1,2,3 до 9. Там же и есть нониусная шкала, с помощью которой можно снять минимум 0,001 ″ измерения.
  • На оборотной стороне градуировка в миллиметрах, минимальное значение которой составляет 0,02 мм с помощью нониусной шкалы.

6.

Нониусный высотомер

Используется для точного измерения высоты работы или для маркировки.Он почти похож на штангенциркуль, но используется для установки дополнительных приспособлений. Расширители балок установлены на основании по длине. Смещенный разметчик устанавливается на саму балку, с помощью которой измеряется высота работы или делается разметка. Его основания бывают двух типов:

  1. Сплошное основание
  2. Подвижное основание

В нониусе высотомер скользящее основание остается постоянно соединенным с балкой, как показано.

В этом типе нониусного высотомера нет возможности установить балку или основание в соответствии с требованиями работы.В подвижном базовом нониусе такая возможность существует. Этот тип нониусного высотомера представляет собой набор, который имеет штангенциркуль с нониусом, фиксирующий винт смещенного скрайбера и т. Д. Все его части показаны на рисунке.

Этот тип штангенциркуля может использоваться как обычный штангенциркуль, отделяя его основание. При использовании обоих типов нониусных высотомеров необходимо учитывать следующие моменты:

  1. Его всегда следует использовать на ровной поверхности рабочих мест.
  2. При нанесении маркировки не следует оказывать чрезмерное давление на ее разметчик.
  3. Его следует использовать только на поверхностной плите.
  4. Его следует использовать только для точной маркировки или измерения.
  5. Следует записать его показания.

7.

Штангенциркуль с нониусом

В обычном штангенциркуле с нониусом есть вероятность ошибок в том, что касается точного считывания. Для этого в настоящее время используются штангенциркули Vernier Dial. Вместо нониусной шкалы он содержит градуировочную шкалу, как показано на рисунке.

Как и штангенциркуль, он может измерять как в дюймах, так и в миллиметрах. Как в индикаторе часового типа, в нем используются рейка и шестерня. Стойка остается на основной шкале, которая соединена с шестерней циферблата.

Для использования подвижная губка перемещается роликом для большого пальца. Для снятия показаний мы должны проверить, сколько основных и дополнительных меток на дюйм пересек скошенный край подвижной губки, и добавить показания, которые дает стрелка на циферблате.

Тип A , B, и C .

Штангенциркули классифицируются на основе международного стандарта IS 3651-1974, в соответствии с этим стандартом были определены три типа штангенциркуля для удовлетворения требований внешних и внутренних измерений до 2000 мм с точностью 0,02, 0,05 и 0,1 мм. . Типы штангенциркуля обозначены как тип A , тип B, и тип C .

Тип A
  • Это сделано с одной шкалой на передней части луча для прямого считывания.
  • Имеет зажимы с обеих сторон для внешних и внутренних измерений.
  • Он также оснащен ножом для измерения глубины.
  • Штангенциркули изготовлены из высококачественной стали, а измерительные поверхности закалены до 650 HV. минимум.

Балка выполнена плоской по всей длине с допусками:

  • 0,05 мм для номинальной длины до 300 мм,
  • 0,08 мм от 900 до 1000 мм и
  • 0,15 для размеров 1500 и 2000 мм.

Направляющая поверхность луча сделана прямой с точностью до 0.01 мм для измерения диапазона 200 мм и 0,01 мм через каждые 200 мм диапазона измерения или большего размера.

Согласно IS 3651-1974 номинальные размеры для измерения:

0-125, 0-200, 0-250, 0-300, 0-500, 0-750, 0-1000, 750-1500 и 750-2000 мм.

Весы служат как для внешних, так и для внутренних измерений.

Фиксированная губка сделана неотъемлемой частью балки, а скользящая губка имеет хорошую скользящую посадку вместе с балкой и обеспечивает движение без заеданий вдоль балки.

Тип Б
  • На передней части луча сделана только одна шкала для прямого считывания.
  • Имеет губки с одной стороны для внешнего и внутреннего измерения.

Балка выполнена плоской по всей длине с допусками:

  • 0,05 мм для номинальной длины до 300 мм,
  • 0,08 мм от 900 до 1000 мм и
  • 0,015 мм для размеров 1500 и 2000 мм. балки выполнены прямыми с точностью до
  • 0.01 мм для диапазона измерения 200 мм и
  • 0,01 мм каждые 200 мм диапазона измерения большого размера.

Основная шкала служит для внешних измерений, а внутренние измерения производятся путем добавления ширины внутренних измерительных губок к показаниям на шкале.

Согласно IS 3651-1974 номинальные размеры для измерения:

0-25, 0-200, 0-250, 0-300, 0-500, 0-750, 0-1000, 750-1500 и 750-2000 мм.

Весы служат как для внешних, так и для внутренних измерений.

Измерительные поверхности отшлифованы, а часть губок между балкой и измерительными поверхностями разгружена.

Фиксированная губка сделана неотъемлемой частью балки, а скользящая губка имеет хорошую скользящую посадку вместе с балкой и обеспечивает движение без заеданий вдоль балки.

Тип С
  • Сделана только одна шкала переднего луча для прямого считывания.
  • Имеет зажимы с обеих сторон для выполнения измерений и маркировки.

Балка выполнена плоской по всей длине с допусками

  • 0,05 мм для номинальной длины до 300 мм,
  • 0,08 мм от 900 до 1000 мм и
  • 0,15 мм для размеров 1500 и 2000 мм.

Направляющая поверхность луча сделана прямой с точностью до 0,01 мм для измерения диапазона 200 мм и 0,01 мм через каждые 20 мм диапазона измерения большого размера.

Согласно IS 3651-1974 номинальные размеры для измерения:

0-125, 0-200, 0-250, 0-300, 0-500, 0-750, 0-1000, 750-1500 и 750-2000 мм.

Весы служат как для внешних, так и для внутренних измерений.

Измерительные поверхности отшлифованы, а часть губок между балкой и измерительными поверхностями разгружена.

Фиксированная губка сделана неотъемлемой частью балки, а скользящая губка имеет хорошую скользящую посадку вместе с балкой и обеспечивает движение без заеданий вдоль балки.

Работа штангенциркуля

Скользящая губка движется по основной шкале с направляющей поверхностью, которая сопровождается нониусной шкалой, у которой на левой стороне имеется измерительный наконечник.

Когда две поверхности измерительного наконечника соприкасаются друг с другом, шкала показывает нулевое значение.

Более точную регулировку подвижной губки можно выполнить с помощью регулировочного винта.

Lookang большое спасибо Fu-Kwun Hwang и автору Easy Java Simulation = Francisco Esquembre — собственная работа, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=15912813

First , весь подвижный узел челюсти отрегулирован так, чтобы два измерительных наконечника только касались измеряемой детали.Затем затягивается блокировка B.

Окончательная регулировка в зависимости от ощущения правильного ощущения производится регулировочным винтом, который заставляет часть, содержащую стопорную гайку A и скользящую губку, перемещаться, поскольку регулировочный винт вращается на винте, который каким-то образом прикреплен к подвижной губке.

После того, как была сделана окончательная регулировка, контргайка также была затянута и показания были записаны. Измерительные наконечники разработаны таким образом, чтобы их можно было использовать для измерения как внешних, так и внутренних размеров.

Как правильно использовать штангенциркуль Пошаговые инструкции

  1. Полностью очистите деталь и суппорт, чтобы на нем не было заусенцев и других препятствий.
  2. Ослабленные зажимные винты на обеих скользящих губках. Установите скользящую челюсть немного больше, чем можно измерить.
  3. Зажимная гайка крепится к балке. Прижмите, но не фиксируйте зажимной винт на подвижной губке.
  4. Поместите неподвижную губку в контакт с контрольной точкой элемента детали.
  5. Выровняйте луч штангенциркуля в обеих плоскостях так, чтобы он был максимально параллелен линии измерения.
  6. Поверните регулировочную гайку так, чтобы подвижная губка только касалась детали.
  7. Затяните зажимной винт на подвижной губке, не нарушая ощущения между суппортом и деталью.
  8. Считайте на месте, не трогая часть суппорта, если это возможно, в противном случае снимите суппорт.
  9. Запишите показания на бумаге, сделайте отметку на детали или чертеж детали.
  10. Повторите шаги измерения достаточное количество раз, чтобы исключить любые явно неверные показания и усреднить другие для желаемого измерения.
  11. Ослабьте оба зажима, сдвиньте подвижную губку, снимите работу, если она еще не сделана.
  12. Очистите, смажьте и замените инструменты в коробке.
  13. Проверьте сами, какие погрешности могут остаться в моем измерении.

Общие ошибки измерения штангенциркулем

Ошибки штангенциркуля возникли из-за неправильного обращения с губками на заготовке.При измерении внешнего диаметра необходимо убедиться, что штанга суппорта и плоскость губок суппорта действительно перпендикулярны заготовке.

Чтобы избежать ошибки, убедитесь, что штангенциркуль не наклонен и не перекручен. Но это происходит из-за относительно длинного выдвижения основной планки средних штангенциркулей. Точность в большей степени зависит от состояния губок суппорта.

Точность и естественный износ, деформация кулачков штангенциркуля следует часто проверять путем их плотного охлаждения или установки на 0.0 баллов по основной и нониусной шкалам.

В указанном выше положении, когда он удерживается напротив источника света, в случае износа, пружины или деформации, наблюдается состояние детонации-изгиба и погрешность измерения превышает 0,005 мм, прибор не следует использовать и отправлять в ремонт.

Всякий раз, когда из-за износа или оборачивания рамы скользящих кулачков она не скользит прямо и плотно по главной балке суппорта, появятся кулачки. При измерении внутреннего диаметра губки штангенциркуля могут искривиться или его внешние края изношены.

Преимущества и недостатки нониусных весов

Преимущества
  • Усиление достигается за счет конструкции и не зависит от деталей, которые могут выйти из строя или калибровки.
  • При чтении интерполяция невозможна, не говоря уже о необходимости.
  • Регулировка нулевой точки очень проста.
  • Теоретического ограничения диапазона шкалы нет.

Недостатки
  • Основные недостатки заключаются в инструментах, на которых используются верньеры.
  • Надежность считывания больше зависит от наблюдателя, который должен проводить измерения.
  • Невозможно отрегулировать любые ошибки, кроме нулевых настроек.
  • Дискриминация ограничена.

Меры предосторожности при использовании штангенциркуля

Часто во время экспериментов или в промышленности существует очень небольшая погрешность. Отчасти эта ошибка вызвана условиями окружающей среды или процедурой, которую мы не можем контролировать.

Другая часть вызвана человеческим фактором и ошибками в системе.Эти ошибки находятся в пределах нашего контроля и могут быть устранены, если будут приняты надлежащие меры, в противном случае измерения могут быть значительно неточными, что, очевидно, нежелательно.

При использовании штангенциркуля необходимо соблюдать следующие меры предосторожности. Эти меры предосторожности необходимы для сведения к минимуму любых ошибок, которые могут повлиять на точность измерения.

Номер 1

Наиболее частой формой ошибки является ошибка параллакса. Это означает «переделка». Эта ошибка возникает, когда объект наблюдается под углом.Это приводит к тому, что объект появляется в немного ином положении, чем он есть на самом деле, и может привести к неправильным показаниям на измерительной шкале. Чтобы устранить эту ошибку, наблюдатель должен расположить глаза прямо над шкалой при снятии показаний основной шкалы и совпадения по Вернье.

Номер 2

Убедитесь, что вы снимаете все показания в одной и той же системе единиц во время измерения. например,

  • MKS единицы метр, килограмм и секунда для измерения длины, веса и времени.
  • Система CGS, в которой используются единицы измерения: сантиметр, грамм и секунда.

Если какие-либо измерения выполняются в единицах другой системы, их следует преобразовать в соответствующие единицы перед использованием в любых расчетах.

Номер 3

Не прилагайте чрезмерных усилий к губкам при захвате измеряемого объекта. Всегда следует аккуратно зажать предмет между челюстями. Это чрезвычайно важно при измерении легко деформируемых объектов, например, проводов.

Номер 4

Как мы обсуждали выше, перед выполнением каких-либо измерений убедитесь, что штангенциркуль не имеет ошибки нуля. Если ошибка равна нулю, следует внести соответствующие поправки.

Номер 5

Точность измерения в первую очередь зависит от двух органов чувств:

  1. Ощущение зрения
  2. Ощущение прикосновения

Номер 6

Поверхность предмета и крышки инструмента следует очистить и высушить тканью. пропитанный чистящим маслом.

Номер 7

Ослабьте стопорную шпонку штангенциркуля и убедитесь, что нет трения между шкалами при перемещении губок штангенциркуля.

Номер 8

В случае цифрового штангенциркуля необходимо предпринять следующие дополнительные шаги: Приведите губки в контакт друг с другом, а затем нажмите кнопку включения / выключения.

  1. Проверьте показание и убедитесь, что оно равно нулю.
  2. Переместите ползунок и проверьте, все ли кнопки и ЖК-дисплей работают правильно.

Загрузите эту статью в формате PDF.


Если вы найдете эту статью полезной, поделитесь ею со своими друзьями. Если у вас есть вопросы, оставьте комментарий, я вам отвечу.

Подробнее о машине:

Использование штангенциркуля — четырехмерный

профессора Эдуардо Дж. Стефанелли
 Использование штангенциркуля с нониусом или штангенциркуля или цифрового штангенциркуля - четырехмерный

Штангенциркуль — это измерительный инструмент, оснащенный одной шкалой и скользящим курсором, предназначенный для измерения линейных размеров путем контакта.

Самым популярным типом в механических мастерских является тот, который оборудован нониусом, но, как правило, все виды позволяют проводить внешние, внутренние измерения, измерения глубины и отскока.

  • Чтобы понять науку об измерении штангенциркулем, мы предлагаем вам прочитать и поработать с симуляторами на страницах:

Некоторые модели штангенциркуля четырехмерные, это означает, что их можно использовать четырьмя различными способами в измерение. См. Несколько примеров передовых практик:

Процедура измерения:

  1. откройте (разделите контактные поверхности) штангенциркуль немного больше, чем объект, который необходимо прочитать;
  2. положить объект в проем;
  3. аккуратно закройте его, пока не появится контакт между гранями и объектом;
  4. убедитесь, что выровнены параллельно, вы можете сделать это легким поворотным движением;
  5. считывать и интерпретировать меру;
  6. открыть штангенциркуль и снять предмет;
  7. разместить оба в подходящем месте;
  8. повторите операцию для подтверждения измерения;

Очевидно, что необходимо адаптировать эту процедуру к каждому виду измерения, например, можно перемещать штангенциркуль перед измерением глубины или отскока, или для внутреннего или внешнего измерения.Первый шаг — открыть инструмент немного меньше измеряемого отверстия, а шестой шаг — закрыть инструмент перед тем, как вынуть его из отверстия.

Внешнее измерение

Пример 1 — лучшие практики внешнего измерения с помощью штангенциркуля

Разрешить штангенциркуль выровняться с измеряемым объектом. Это возможно, если удерживать их вместе, не нажимая.

Поместите объект близко к основной шкале, не касаясь ее, пример 1.

контрпример 1 — внешнее измерение — объект очень далеко от шкалы

внутреннее измерение

пример 2 — передовые методы внутреннего измерения штангенциркулем

Позвольте штангенциркулю выровняться с измеряемым отверстием или разрывом. Это возможно, если удерживать их вместе, не нажимая.

Поместите объект как можно ближе к курсору, пример 3.

контрпример 2 — внутреннее измерение — объект очень далеко от курсора

Измерение глубины

пример 3 измерение глубины штангенциркулем

Позвольте валу оставаться параллельным к измеряемому отверстию или разрыву.Это возможно, если удерживать их вместе, не нажимая.

Измерение глубины — коническое нижнее отверстие

, пример 4 — лучшие практики внутреннего измерения с помощью штангенциркуля — просверливание

Если вы используете сторону канавки, верхняя часть вала будет продолжать движение до тех пор, пока не упрется в конус наконечника. сверло, добавив к размеру еще несколько десятых миллиметра, пример 4.

контрпример 4 — мера просверленного отверстия — измерительная часть конуса штангой

Измерение глубины — глухое отверстие

пример 5 — лучшие практики внутреннего измерения с нониусным штангенциркулем — просверлить отверстие

Для измерения глубины глухого отверстия используйте сторону стержня глубины с канавкой, пример 5.Эта практика позволяет избежать измерения закругления дна.

couneterexemple 5 — измерение глухого отверстия — стержень для измерения заусенцев

Измерение отскоков

, пример 6 — измерение отскоков с помощью штангенциркуля

Некоторые производители штангенциркуля добавили очень интересную характеристику, которая позволяет измерять отскоки. Верх курсора и основной шкалы копланарны. Таким образом, его можно использовать с гораздо большей точностью, чем полученная при использовании стержня глубины, пример 6.

Использование штангенциркуля — четырехмерное

CUPOL: Штангенциркуль

CUPOL: Как пользоваться штангенциркулем



я
CUPOL Главная

Что означают эти значки?

Воспроизвести все видео сейчас.[6:09, 80,5 Мб]


С штангенциркулем Рисунок 1.

[Щелкните изображение, чтобы увидеть ярлыки и увеличить его.] Штангенциркуль (или штангенциркуль) является обычным инструментом, используемым в лабораториях и на производстве для точного определить дробную часть деления с наименьшим счетом. Нониус — удобный инструмент для измерения длины. объекта, внешний диаметр (OD) круглого или цилиндрического объект, внутренний диаметр (ID) трубы и глубина отверстия.Чтобы посмотреть короткие видеоролики, показывающие, как использовать нониус для измерения этих различных размеров, нажмите на ссылки ниже.

Регулировка вспомогательной шкалы нониуса. [0:34, 8,5 Мб]
Измерение длины объекта. [0:17, 4,6 Мб]
Измерение внешнего диаметра круглого предмета. [0:40, 9,7 Мб]
Измерение внутреннего диаметра полого цилиндра. [0:25, 6,4 Мб]
Измерение глубины отверстия. [0:44, 10,7 Мб]


Как работает нониус Фигура 2.

[Щелкните изображение, чтобы увеличить его.] Нониус состоит из основной шкалы, выгравированной на фиксированной линейке. и вспомогательная нониусная шкала, выгравированная на подвижной челюсти (см. рисунки 1 и 2). Подвижная вспомогательная шкала может свободно скользить по длине фиксированной линейки. Этот нониус основная шкала откалибрована в сантиметрах с наименьшими деление в миллиметрах. Вспомогательная шкала имеет 10 делений. которые покрывают такое же расстояние, как 9 делений на главной шкале.Следовательно, длина вспомогательной шкалы составляет 9,0 мм.
Обнуление нониуса Рисунок 3.

[Щелкните изображение, чтобы увеличить его.] Когда нониус закрыт и должным образом обнулен (сравните Рисунок 5), первая отметка (ноль) на основной шкале совмещена с первой отметкой отметка на вспомогательной шкале. Последняя отметка на вспомогательной шкале тогда совпадет с отметкой 9 мм на основной шкале.Это читать 0.00 см.
Считывание штангенциркуля Рисунок 4.

[Щелкните изображение, чтобы увеличить его.] Как только нониус будет расположен для считывания, сделайте пометку. где первая отметка вспомогательной шкалы приходится на основная шкала. На рисунке 4 мы видим, что длина объекта равна от 1,2 до 1,3 см, потому что первая вспомогательная отметка между этими двумя значениями на основной шкале.Последняя цифра (десятые миллиметра) можно найти, отметив, какая линия на вспомогательной шкале совпадает с отметкой на основной шкале. В нашем примере последний цифра 3, потому что третья вспомогательная метка совпадает с меткой по основной шкале. Следовательно, длина объекта 1,23 см.

Чтение нониуса. [0:51, 22,3 Мб]
Самообучение: определение длины алюминиевого блокировать. [1:00, 13,8 Мб]
Самообучение: определение радиуса сферы.[0:50, 10,8 Мб]


Нониусный штангенциркуль с неправильной установкой нуля Рисунок 5.

[Щелкните изображение, чтобы увеличить его.] Необходимо следить за тем, чтобы штангенциркуль был правильно установлен. обнулен (см. рисунок 3). (При неправильном использовании возможно, что нониус не будет считывать ноль, когда челюсти закрыты, что приводит к систематическим ошибкам.) Нониус на рисунке 5 неправильно обнулен.Чтобы исправить это, необходимо сделать нулевую коррекцию. А Коррекция может быть как положительной, так и отрицательной. Если первый отметка на вспомогательной шкале находится справа от основной шкалы, тогда показание слишком велико, и ошибка положительная. Ноль значение на Рисунке 5 составляет +0,05 см и должно быть вычтено из любого чтение измерения. Аналогично, если первая отметка на вспомогательном шкала находится слева от нулевой отметки основной шкалы, то ошибка отрицательный, и поправку следует добавить из измерения чтение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
