Гидроуровень как пользоваться при устройстве фундамента

Главная » Блог » Гидроуровень как пользоваться при устройстве фундамента

Как работать с гидроуровнем одному?

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись. Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая. В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Для чего используют водяной уровень (гидроуровень)

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

  • водяной уровень;
  • красящая нить для разметки;
  • немного любой краски для подцветки воды;
  • карандаш;
  • рулетка.
Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

 Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Принцип работы прибора

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:

  1. Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине. Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником.

    Один из вариантов крепления гидроуровня для отбивки фундамента.

  2. Далее на заготовку закрепляют концы трубки гидроуровня. Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ своими руками рекомендуется пользоваться простейшим уровнем, состоящим только из трубки.
  3. После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая отметка или «ноль». Затем концы трубок зажимают.
  4. Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта.
  5. Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки).

    Измерение разности высот углов фундамента.

  6. Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой. При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот. Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля.
  7. Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается , поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Отклонение Допустимая величина
горизонтальной плоскости на всю длину проверяемого участка фундамента 20 мм
местные неровности поверхности, кроме опорных участков 5 мм
на стыке двух смежных участков 3 мм

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

  1. Прибивают первую перекладину (рейку) на нужной высоте.
  2. Закрепляют на ней один конец измерительного прибора.
  3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
  4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
  5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

  1. Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
  2. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
  3. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
  4. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
  5. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

  • Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
  • Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
  • Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.
Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Гидроуровень – простой и надежный инструмент, используемый при проведении ремонтных и строительных работ для горизонтальной разметки. Конструкция его довольно примитивна: прозрачный шланг, наполненный жидкостью, с колбами на обоих концах, поэтому сделать гидроуровень своими руками под силу каждому.

Сфера применения и принцип работы

Гидроуровень используют для разметки стен под полки, в процессе монтажа стяжки или выравнивания стен и пола, при установке натяжного потолка, оклеивании стен обоями и других работах.

Принцип работы инструмента основан на принципе сообщающихся сосудов: в соединенных между собой емкостях уровень воды будет одинаковым.

Самостоятельное изготовление инструмента

Чтобы сделать гидроуровень своими руками, потребуется:

  • прозрачный шланг или трубка диаметром от 5 до 20 мм;
  • 2 медицинских шприца одинакового объема;
  • емкости с теплой мыльной водой и с чистой;
  • канцелярский нож;
  • маркер для разметки.

Длину трубки выбирают, ориентируясь на площадь помещения, в котором собираются использовать инструмент – слишком длинная трубка будет путаться, а слишком короткой недостаточно для проведения измерений. Длина в 6 – 10 м считается оптимальной. Рекомендуется приобрести шланг диаметром около полутора сантиметров – в этом случае внутри не будут образовываться воздушные пузырьки.

Порядок действий при сборке:

  1. В трубку заливают мыльный раствор, чтобы очистить его внутренние поверхности от пыли и грязи.
  2. С медицинских шприцов снимают иглы, вынимают поршни, конусы, на которые крепят иглу, срезают, используя канцелярский нож. Шприцы будут выполнять роль боковых колб ватерпаса.
  3. Отверстие, располагающееся на месте среза, расширяют так, чтобы в него входила трубка.
  4. Вставляют в подготовленные отверстия шприцов трубку.
  5. На колбах помечают нулевую точку (середину резервуара, например). Разметка шприцов поможет сделать это точно.
  6. В ватерпас заливают воду. Сдавливая шланг в центре и поднимая свободный конец вверх, из трубки выпускают пузырьки воздуха.

Готовый к работе прибор должен быть без пузырьков воздуха в шланге, а жидкость в резервуарах на концах трубки должна быть на одном уровне. Для наполнения измерительного прибора рекомендуется использовать только чистую, отстоянную воду – в ней меньше воздуха. Так как работать с гидроуровнем иногда приходится на открытом воздухе при минусовых температурах, вместо воды в этом случае используют незамерзающую жидкость для автомобиля. Также допускается использование цветного раствора (воды с красящим пигментом), это помогает лучше видеть уровень воды в шланге.

После окончания работ жидкость из гидроуровня обязательно сливают.

Правила использования гидроуровня

Для удобства и получения более точных результатов работать с гидроуровнем должны 2 человека.

Размечают начальную точку. Чтобы провести горизонтальную линию, нужно перенести эту точку на другой участок стены.

Первый человек держит один конец уровня у заданной отметки, второй берет другую часть уровня и перемещается на противоположный конец стены. Прикладывает трубку с колбой к поверхности, держит его некоторое время неподвижно, чтобы уровень воды в трубке после перемещения выровнялся.

Первый рабочий, продолжающий держать свой конец трубки, контролирует, насколько нужно поднять или опустить шланг второму, чтобы вода в его колбе достигла контрольной отметки. Когда после всех манипуляций цель достигнута, нужная точка на стене помечается, затем проводится линия.

Как правильно пользоваться гидроуровнем в одиночку? При проведении разметки один конец шланга нужно точно зафиксировать на уровне контрольной отметки. Сделать это можно с помощью скотча, крепежа или любым другим доступным способом.Более подробно увидеть все тонкости процесса можно, просмотрев видео. Соединять точки удобнее всего с помощью специального приспособления – красящего шнура. Его растягивают между двумя отметками, немного тянут в стороны и отпускают. Шнур, ударяясь о стену, оставляет на поверхности четкую ровную линию.

Чтобы убедиться, что разметка верна, можно дополнительно измерить ровность с помощью обычного пузырькового уровня.

Нанесение горизонтальной линии по всему периметру помещения

Все измерения проводят от первой контрольной точки.

По тому же принципу, что описан выше, делают отметки на других трех стенах (по 2 – 3 на каждой), а после соединяют все, используя красящий шнур. Если все выполнено верно, конечная линия точно совпадает с начальной точкой.

Перенос отметки в соседнее помещение

Для этой работы потребуется 2 человека.

Один держит свой конец шланга на контрольной точке, второй перемещается в ту комнату, куда требуется перенести отметку. Порядок действий при работе тот же, что при выполнении разметки на одной стене: ждут выравнивания уровня воды, а затем меняют место положения второй колбы до тех пор, пока в первой жидкость не достигнет отмеченного уровня.

Во время работ нужно следить за тем, чтобы шланг лежал на полу свободно, не перекручивался и не перегибался. В противном случае все измерения будут неверны. Когда первая точка в соседнем помещении выставлена, ее используют как реперную для проведения горизонтальной линии.

Нюансы использования водяного уровня

Чтобы получать точный результат, рекомендуется:

  1. Следить во время работы за его положением. Не допускать перегибов, механических повреждений шланга – все это влияет на точность измерения.
  2. Закончив работу с прибором, следует слить воду и осторожно скрутить шланг, убрать его в место хранения. Если требуется постоянное использование водяного уровня, и каждый раз наполнять его жидкостью сложно, можно добавить в воду спирт или водку – так она не будет цвести.
  3. Прием, который поможет отличить правильно работающий прибор от дающего неточные результаты – колбы прикладывают друг к другу, держа их вертикально. Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
  4. Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.

Узнав, как пользоваться гидроуровнем, можно использовать этот полезный инструмент при проведении ремонтных и строительных работ.

Оглавление:

Гидроуровень: как устроен и как работаетРабота с гидроуровнем: особенности использованияКак «настроить» гидроуровень своими руками: важные моменты

Гидроуровень – простейшее устройство, позволяющее производить разметку горизонтальной плоскости. Несмотря на его элементарное устройство, это самый точный строительный инструмент, погрешность которого обусловлена исключительно человеческим фактором. Пользоваться гидроуровнем одновременно просто и сложно – его основной недостаток заключается в невозможности производить разметку в одиночку. В принципе, в одиночку мало кто работает, так что инструмент этого типа смело можно назвать идеальным решением для производства домашнего ремонта. О нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его устройством и принципом работы, ответим на вопрос, как пользоваться гидроуровнем и как изготовить своими руками?

Гидроуровень своими руками фото

Гидроуровень: как устроен и как работает

Работает гидравлический уровень весьма просто – в основу его функционирования заложен принцип сообщающихся сосудов. Как бы вы ни изменяли их местоположение, на каком бы расстоянии друг от друга они ни находились – жидкость, залитая в них, благодаря гравитации всегда занимает одно и то же положение. В смысле того, что ее уровень в одном и в другом сосуде одинаковый. Именно этот эффект и используется в работе гидроуровня – если совместить метку на стене с уровнем жидкости (воды) в одном сосуде и после этого поставить метку напротив уровня воды в другом сосуде, вы получите две метки, расположенные четко в горизонтальной плоскости. Теперь дело за малым – соединить две метки линией, и у вас в наличии нужная горизонталь.

Что представляет собой гидравлический уровень? Его устройство можно даже назвать примитивным – по сути, это небольшого диаметра прозрачная трубка, наполненная водой. Длина трубки не имеет никакого значения – это может быть короткий отрезок метровой длины или целая пятидесятиметровая бухта шланги. Практически все производители дополняют гидроуровни колбами с градуировкой – по их мнению, это важный момент, помогающий в работе. На самом деле он только все портит. Колбы решают только один вопрос – благодаря удобно закрывающимся колпачкам вода не выливается из гидроуровня при неаккуратном обращении с инструментом. За это удобство мастеру приходится платить точностью измерений – широкая колба искажает видимость поверхности воды. Кроме того, человеку проще сосредоточить зрение на маленьком участке поверхности воды, нежели гадать, в каком месте уровень будет точнее. Да, да – неровно установленная колба дает существенную погрешность.

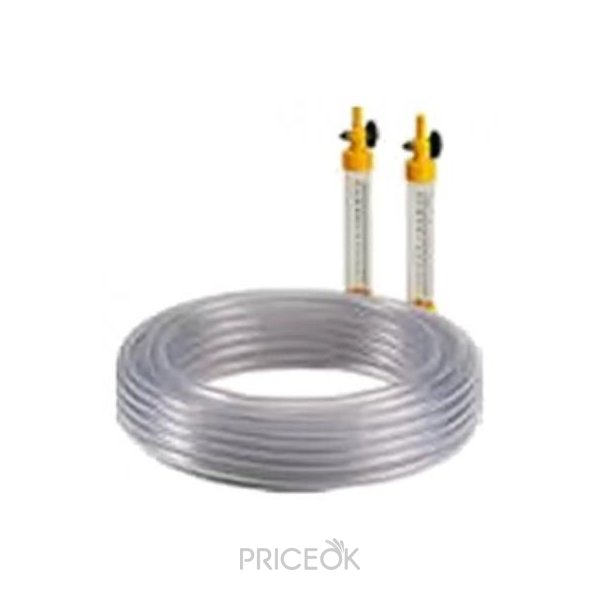

Гидроуровень фото

Хотите получить высокую точность разметки гидроуровнем? Тогда от применения колбы лучше отказаться. Не использовать их очень просто – воды необходимо наливать меньше, и вся проблема решается. В таком случае у вас и точность получается высокая, и уровень можно закрыть, дабы водичка из него не вытекала.

Работа с гидроуровнем: особенности использования

Вопрос, как пользоваться гидроуровнем, вкратце был описан несколько выше – вернее сказать, мы рассказали о принципе его применения, не упомянув при этом важные тонкости. Именно в них и заключается вся суть работы с этим приспособлением. Тонкостей этих немного, но взяв за их принцип, можно будет создавать проекции не только горизонтальных линий, но и плоскостей – мало того, при некоторых знаниях элементарной геометрии посредством гидравлического уровня можно будет даже отбивать на стенах точные вертикали. Именно на стенах – что касается пола и потолка, то здесь придется пользоваться правилами переноса. Чтобы проще было понять, как правильно работать с гидроуровнем, рассмотрим технику его использования на двух простых примерах.

  1. Создаем плоскость подвесного потолка или стяжки пола. Такая разметка производится следующим образом. Для начала берем рулетку и находим середину высоты стены. Это довольно условная точка, которая, по большому счету, может располагаться где угодно над уровнем пола в помещении. Просто удобнее ее делать по центру стены – впоследствии этот маяк можно применять и для других построений. Это всего лишь маяк, который послужит начальной точкой отсчета для геометрических построений и не более. Теперь берем гидроуровень и устанавливаем один его конец напротив метки, а второй в любом углу помещения – задача в том, чтобы опуская шланг выше или ниже, добиться положения жидкости в шланге четко напротив установленной вами метки. Как только это произойдет, тот человек, который держит второй конец уровня, должен сделать соответствующую отметку на стене в углу. Точно таким же способом, беря за исходную точку самую первую метку, переносим ее во все остальные углы помещения без исключения (как на внутренние, так и на наружные). Причем следует учесть, что перенос должен производиться исключительно из одного и того же места – мало того, переносить метки необходимо на две стены, образующие угол. Ну а дальше все просто – вооружаемся отбивочным шнуром (нитка с синькой) и, растягивая ее между метками, прорисовываем по всему периметру комнаты основополагающую плоскость в помещении. Теперь, имея эту линию, в любой момент можно перенести ее с помощью рулетки выше или ниже. Если нужен монтаж подвесного потолка – перенесли эту плоскость рулеткой под потолок. Если речь идет о монтаже стяжки пола или дощатого настила, соответственно, опустили плоскость вниз на нужный уровень.

    Как пользоваться гидроуровнем фото

  2. Разметка плоскости для обшивки стен гипсокартоном. Естественно, эту работу проще сделать длинным реечным уровнем – если он качественный и не обманывает сильно, то проблем нет. Но если такой длинной палки-мерялки нет под рукой или ее точность вызывает сомнения, то придется воспользоваться знаниями геометрии и получить нужные вертикали путем бесхитростных построений. По сути, отталкиваясь от ранее проведенной горизонтали, нужно будет построить треугольник с углом 90 градусов. Способов, как это сделать, достаточно много. Самый простой из них – это воспользоваться обычным строительным уголком. Как вариант, если, конечно, имеется под рукой кафельная плитка, то можно использовать ее – в этом случае может быть незначительная погрешность. Самый оптимальный вариант в такой ситуации все же это геометрическое построение. От угла отмечаем расстояние, на которое вы планируете отодвинуть каркас гипсокартона. От этой точки отступаем произвольное расстояние (оптимально 0,5м). Теперь делаем из профиля элементарный циркуль – отрезок профиля с двумя отверстиями, расстояние между которыми равно 0,5м и, взяв за центр первую от угла точку, чертим половину окружности (вторую половину круга вам не даст начертить угол). Теперь берем рулетку и, приставив ее начало ко второй точке на горизонтальной линии, находим место пересечения деления рулетки 0,5м с радиусом окружности – таким способом мы получаем вторую точку вертикальной прямой. Проведя через нее и центр окружности линию, мы получаем четкую вертикаль. Точно такие же построения производим и на другой стене – после чего соединяем две вертикали по полу и потолку и получаем плоскость гипсокартонной стены.

    Работа с гидроуровнем фото

Согласен, сложно. Зато предельно точно. Таким способом можно построить вертикаль в любом месте стены.

Как «настроить» гидроуровень своими руками: важные моменты

Как ни странно, но даже такое простое приспособление, как гидравлический уровень, требует правильного отношения – в частности, очень важно понимать, что правильность его работы зависит от качества заполнения приспособления водой. Если в трубке, кроме жидкости, будут еще и пузырьки воздуха, то уровень будет работать некорректно. Именно по этой причине в процессе заполнения гидроуровня жидкостью необходимо выдержать два простых правила.

  1. Наполнять трубку необходимо медленно – лучше это делать не из крана, а из ведра. По принципу, как сливают бензин с бочки или бензобака. Опустили один конец гидроуровня в емкость, подтянули воду ртом, дождались, пока вода не польется со свободного конца трубки, перекрыли ее ток пальцем и на этом все.
  2. Второй момент – перед каждым использованием трубку нужно проверять на наличие воздушных пробок. Чтобы не делать это часто, уровень следует подвешивать открытыми концами вверх. В таком случае воздушные пробки образовываться не будут – мало того, те, что уже успели образоваться, будут свободно выходить наружу.

В принципе, это все. В заключение темы скажу несколько слов по поводу вопроса, как сделать гидроуровень своими руками? В общем-то, делать его и вовсе не придется – достаточно пойти в магазин, купить тонкую прозрачную трубку и наполнить ее водой. Это и весь гидравлический уровень – как говорится, дешево и сердито.

Автор статьи Александр Куликов

Статьи по теме

Гидроуровень — это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Оглавление:
Что такое гидроуровень

Строительные уровни бывают нескольких видов:

  • водяной уровень или гидроуровень;
  • лазерный;
  • трубный;
  • пузырьковый аналог.

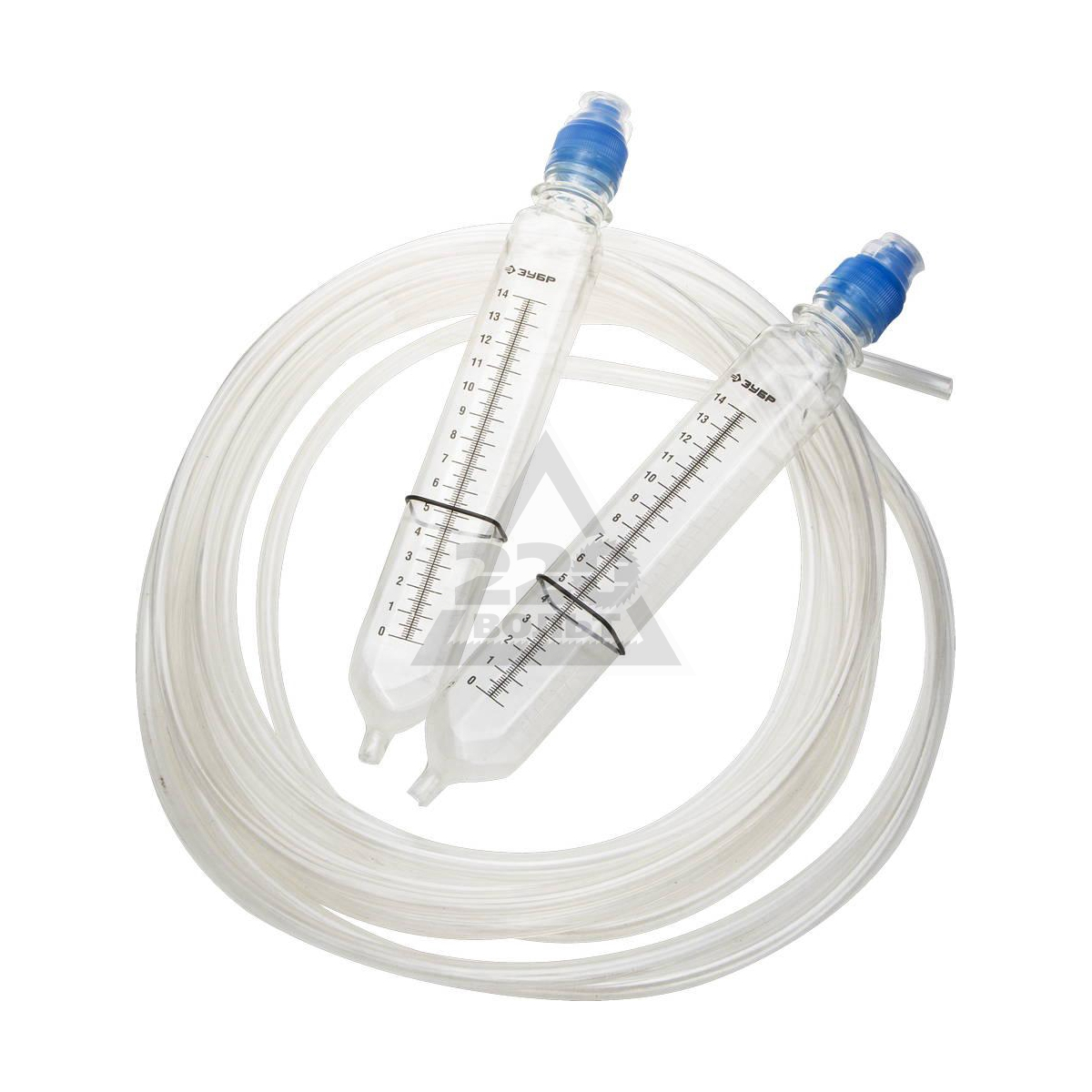

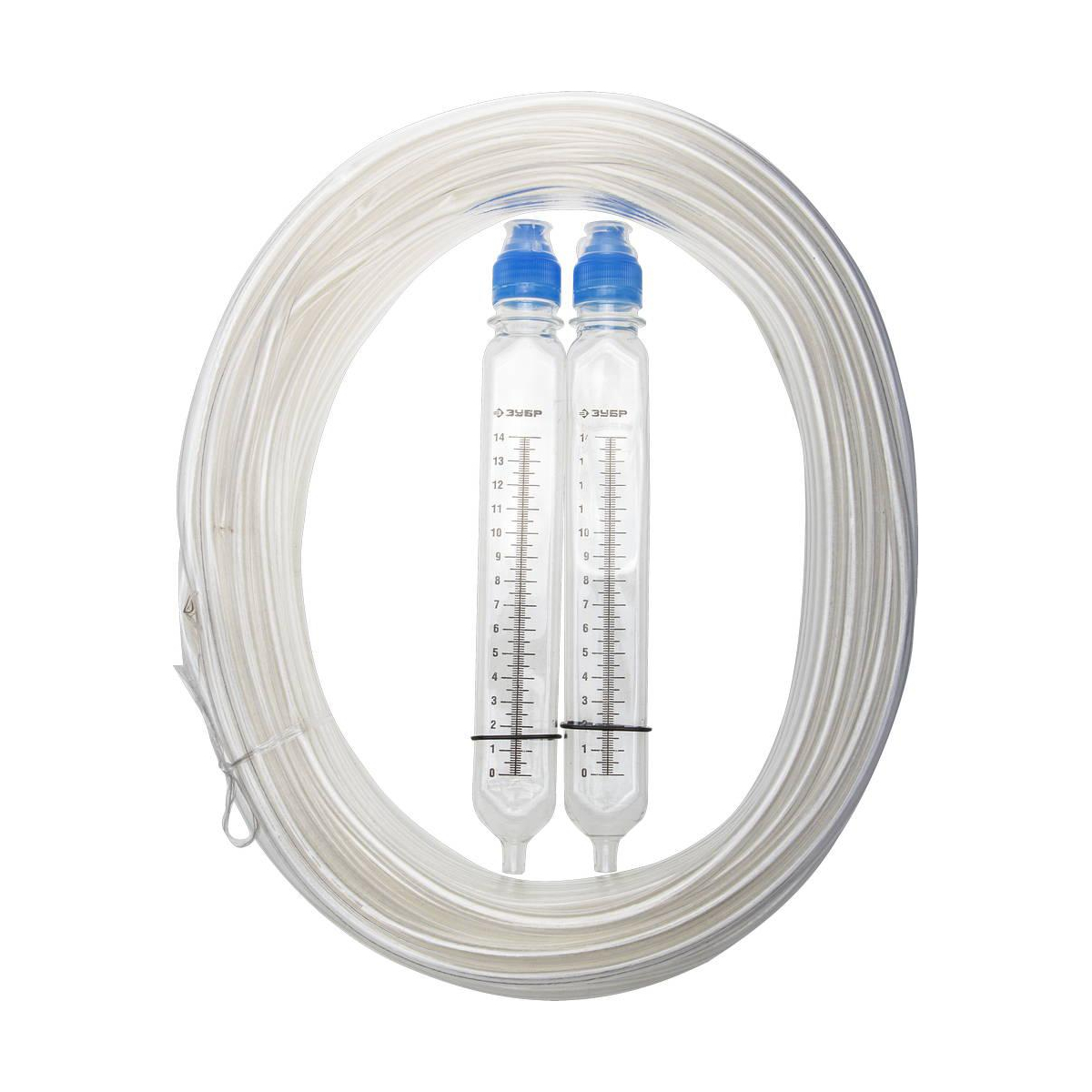

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

То есть служит для переноса отметок в горизонтальной плоскости на большие расстояния.

Колбы с сантиметровой маркировкой соединяются между собой трубкой, после система наполняется жидкостью. Когда инструмент находится в одной плоскости относительно земли, высота воды в резервуарах одинаковая.

Профессионалы часто снимают эти колбы за ненадобностью. Поэтому по сути гидроуровнем считается любой прозрачный шланг.

При большем диаметре трубки, прохождение воды легче, что упрощает работу с прибором. Оптимальная его величина 10 — 12 мм, а длина по необходимости варьируется от 3 до 30 м.

Модели инструмента оснащаются резиновым ползунком для колб. С помощью него отмечают уровень жидкости в аппарате, что облегчает работу новичкам.

Вес гидроуровня составляет от 0,5 до 1 кг.

Использование прибора настолько же простое, как и его устройство. Шланг наполняется водой комнатной температуры. Проверяется точность работы путем соизмерения жидкости в двух емкостях.

Для отметки заданной высоты на объекте, одна колба держится на месте, а вторая – перемещается в пространстве. Когда уровень воды сравнивается, делаются контрольные отметки.

Лазерный уровень обеспечивает луч до 100 м в длину. Но аппарат стоит несколько тысяч долларов. Актуально его использование при крупном строительстве.

Пузырьковый уровень представляет собой прямой корпус в 15 – 200 см с колбами с жидкостью. Инструмент используется для определения отклонений в горизонтальных и вертикальных плоскостях. По положению пузырька определяется угол наклона прибора относительно поверхности.

Трубный уровень отличается меньшим размером, но имеет тот же принцип работы. Для удобства он оснащен креплением.

Гидроуровень, в отличие от описанных инструментов, позволяет работать с неровными поверхностями на большем расстоянии.

Существуют также электронный гидроуровень. Он преобразовывает наклон и угловую скорость в электрический сигнал.

Преимущества и недостатки строительного гидроуровня

Водяной уровень — это простейший прибор, который будет незаменим при капитальном ремонте дома или квартиры.

Пользователи отмечают ряд его преимуществ:

  • низкая цена гидроуровня;
  • легкость в использовании;
  • работа в труднодоступных местах за счет гибкости шланга. Актуальность использования с разных углов здания, где отсутствует прямая видимость объектов;
  • выравнивание уровней предметов, находящихся на большом расстоянии друг от друга;
  • возможность работы за пределами помещения;
  • инструмент не прихотлив в использовании и хранении. На него можно наступить или уронить, что не повлияет на точность его работы.

Строительный уровень имеет также ряд недостатков:

  • необходимость привлечения к работе двух людей. В случае с лазерным аналогом достаточно одного;
  • сложность заправки длинных шлангов водой;
  • работа при температуре выше 0°с;
  • систематическая смена жидкости;
  • изоляция прибора на 2 м от отопительных и горячих элементов;
  • работа только в горизонтальной плоскости. Для выравнивания вертикальных поверхностей он не подходит.

Подготовка к работе с гидроуровнем

Для работы с водяным уровнем понадобится:

  • инструмент;
  • емкость для жидкости, ковш или лейка;
  • воронка;
  • заточенный карандаш;
  • линейка и рулетка;
  • скотч;
  • по желанию, краситель для воды;
  • помощник.

Перед работой со строительным гидроуровнем необходимо промыть его мыльным раствором, чтобы загрязнения не влияли на точность работы прибора. После наполнить систему водой.

Первый метод:

  • расправьте шланг инструмента, чтобы не было его заломов;
  • наберите резервуар жидкости. Это может быть бутылка, ведро или банка;
  • разместите его на возвышенности;
  • поместите один конец гидроуровня на самое дно полной емкости;
  • потяните жидкость через второе отверстие трубы;

Второй метод:

  • конец с колбой опустите как можно ниже к земле;
  • вставьте воронку в отверстие второго конца;
  • из ковша равномерно вливайте в гидроуровень воду.

Также, наполнять строительный гидроуровень можно из под крана. Но при этом в трубку инструмента проникают пузырьки воздуха. И сложно регулировать поток воды, чтобы избавиться от них.

Некоторые мастера используют кипяченую воду. Так как в ней содержится меньшее количество кислорода.

Также, жидкость можно подкрасить пищевым красителем или марганцовкой. Чтобы визуально упростить процесс работы.

  • прикладываем ёмкости друг к другу и добиваемся совпадения уровня жидкости. Отмечаем значение при помощи специального фиксатора. Это будет нулевой уровень, когда емкости находятся в одной горизонтальной плоскости относительно земли;
  • после наполнения аппарата водой, закрепите колбы и перекройте краны на них.

Как правильно пользоваться гидроуровнем

В основе работы строительного инструмента лежит принцип взаимодействия сообщающихся сосудов. При совпадении уровня жидкости в обеих колбах объекты размещены на одинаковой высоте относительно поверхности земли.

Конструкция строительного гидроуровня предполагает участие двух человек. Каждый из которых управляет одним из сосудов. Вместе они выполняют слаженные параллельные манипуляции:

  1. Держите колбу на необходимом уровне возле первого объекта.
  2. Карандашом сделайте отметку на поверхности. Зафиксируйте показатель воды гидроуровня. К примеру, отметка 3. Оставайтесь в неподвижном состоянии.
  3. помощник берет вторую колбу и перемещает ее к следующей точке.
  4. Следите за тем, чтобы трубка не перегибалась.
  5. Отрегулируйте водяной уровень до заданной отметки инструмента. А именно, показателю 3. Подождите, пока вода успокоится. Полное совмещение уровней говорит о том, что измеряемые участки горизонтальны.
  6. Сделайте отметку карандашом.
  7. Для третей точки перенесите один конец гидроуровня к сделанной, а второй к месту новой отметки.
  8. Далее действуйте по описанной схеме.
  9. Полученные точки называются опорными. Соедините их в единую прямую при помощи линейки.
  10. Проведите перпендикулярные прямые вниз/вверх на необходимую величину. Используйте для этого рулетку и линейку. И также соедините их конечные метки.

Так требуется лишь одно использование уровня для выравнивания всех объектов в помещении.

Устройство прикладывается к поверхностям в вертикальном виде.

При работе с инструментом в одиночку сделайте крепление к одной из колб. Например, крюк. Или примотайте конец трубки к рейке. После зафиксируйте этот край уровня к заданному месту скотчем или винтами.

Перед использованием гидроуровня посмотрите обзорное видео.

Гидроуровень Зубр

Зубр является популярным производителем строительных гидроуровней. Инструмент используется для разметочных работ.

Он состоит из полимерной полой трубки длиной от 5 до 25 м и двух колб.

Квадратные колбы имеют сантиметровую и миллиметровую разметку. Форма резервуаров объясняется необходимостью их приложения к стенам и другим ровным поверхностям.

Инструмент имеет шланг диаметром в 8 мм.

Цена строительных гидроуровней на сентябрь 2014 составляет от 7 до 12 $.

Для сравнения водяной уровень STAYER стоит от 2 до 5 $. Он оснащается трубкой от 5 до 25 м диаметром в 6 мм.

Как сделать гидроуровень своими руками

Водяной уровень точен и при этом может быть изготовлен из подручных материалов.

Для того, чтобы сделать строительный гидроуровень самому понадобится:

  • эластичная прозрачная трубка диаметром в 8 – 10 мм;
  • два медицинских одноразовых шприца на 5 делений;
  • канцелярский нож;
  • емкость для воды;
  • мыльный раствор;
  • маркер или фломастер.

Длина шланга выбирается исходя из площади помещения, в котором будут вестись работы. Обычно достаточно трубки длиной в 6 – 10 м. При диаметре шланга в 1,5 см уменьшается проблема образования воздушных пузырей.

Инструкция по сбору гидроуровня:

  • пропустите через шланг мыльный раствор, чтобы удалить остатки производственного масла;
  • выкиньте иглы со шприцов и выньте поршни;
  • обрежьте канцелярским ножом конусы под иглы;
  • расширьте отверстие шприца до диаметра шланга;
  • вставьте шприцы стороной для установки иглы в трубки гидроуровня.

Также, можно сделать гидроуровень без колб. Поскольку они часто слетают и способствуют образованию воздушных пузырей.

Для такого инструмента необходимо на концах шланга сделать сантиметровую разметку маркером. Если трубка не прозрачная, закрепите на ее концах дополнительные прозрачные пластмассовые или стеклянные отрезки.

Советы при работе со строительным гидроуровнем

1. Чтобы правильно работал гидроуровень, выпустить пузырьки воздуха из полости его шланга:

  • наполните систему водой;
  • поднимите концы шланга вверх;
  • определите середину трубки инструмента. Надавите на нее ногой;
  • пузырьки поднимаются вместе с водой на определенный уровень. Придавите место, до которого они поднялись. Продолжайте до тех пор, пока воздух не выйдет до конца.

2. Быстро соединить отметки поможет нитка. Для этого натрите ее по всей длине мелом или грифелем и натяните между точками маркировки. Оттяните ее посередине на 1 см и отпустите. Щелчком нитка оставит ровный след прямой.

3. Заправляйте гидроуровень чистой отстоянной водой. Она содержит меньше воздуха.

4. Для работы системы при отрицательной температуре, используйте незамерзающую жидкость для мытья машин.

5. После работы сливайте воду. Она склонна к цветению и может скиснуть.

6. Сохранить жидкость в ее начальном состоянии поможет добавление в нее спирта или водки.

7. Проверьте точность гидроуровня. Для этого соедините концы трубки. Уровень воды в колбах должен быть одинаковый. Если он разнится, значит, шланг перегнулся или в его полости остался воздух.

8. Для точности отметок на поверхности используйте заточенный карандаш.

9. Во время работы не перегибайте водяной уровень. Переносите его в открытом состоянии, чтобы предотвратить разрывы.

10. Храните шланг в защищенном от солнечных лучей месте, чтобы предотвратить помутнение его материала.

Как пользоваться водяным уровнем одному человеку

Гидроуровень является строительным инструментом, который используется для определения уровня поверхности, расположенной на определенном расстоянии. Внешне прибор напоминает гибкую трубку со шкалой. Перед тем как пользоваться водяным уровнем, рекомендуется ознакомиться с принципом его работы. В его основе лежит закон Паскаля о сообщающихся сосудах. Определение уровня производится относительно положения горизонта.

Работа гидроуровня базируется на законе Паскаля о сообщающихся сосудах

Описание и характеристики инструмента

Водяное устройство состоит из шланга и двух резервуаров. Его применяют при монтаже подвесного потолка, заливке стяжки. Он помогает выровнять предметы, расположенные в различных помещениях.

Для упрощения работы с гидроуровнем рекомендуется использовать трубки с большим диаметром. Они обеспечивают легкое прохождение воды. Оптимальная длина трубки — 3-30 м. Водяной инструмент весит до 1 килограмма. Работать с водяным уровнем смогут не только специалисты, но и начинающие строители.

Чтобы проверить точность работы устройства, соизмеряется жидкость в двух ёмкостях. Чтобы отметить заданную высоту на объекте, один резервуар держится в определенной точке, а второй — перемещается в пространстве.

В этом видео вы узнаете как работать с гидроуровнем:

На крупных строительствах используют лазерный уровень с лучом длиной в 100 метров. Чтобы определить отклонения в любой плоскости, используют пузырьковый уровень. Он представлен в виде прямого корпуса в 15-200 см с колбами и жидкостью. Учитывая положение пузырька, определяют угол наклона устройства относительно поверхности.

Аналогичный принцип работы характерен для трубного уровня. Он удобен в использовании, так как имеет специальное крепление. Для преобразования наклона и угловой скорости в электросигнал используется электронный гидроуровень.

Плюсы и минусы устройства

Гибкий шланг обеспечивает легкую работу в труднодоступных местах. Гидроуровень можно использовать с различных углов здания, где нет прямой видимости объекта. Пользоваться водяным уровнем одному человеку трудно. К другим минусам устройства специалисты относят:

  • длинные шланги сложно заправлять водой;
  • систематическая смена воды;
  • работать с инструментом должны 2 человека, исключением является лазерный тип прибора;
  • уровень требует изоляции на 2 метра от горячих и отопительных устройств;
  • работа осуществляется только в горизонтальной плоскости.

Чтобы воспользоваться гидроуровнем, понадобится ёмкость, маркер, рулетка, скотч, краситель для воды. Предварительно инструмент промывается мыльным раствором. В таком случае грязь не повлияет на точность его работы. Специалисты выделяют 2 способа правильно пользоваться водяным уровнем.

Гидроуровень работает только на горизонтальной плоскости

Первый метод:

  • расправляется шланг, чтобы отсутствовали заломы;
  • в емкость набирают воду;
  • сосуд устанавливают на возвышенности;
  • один конец инструмента помещают на дно емкости;
  • жидкость подтягивается через другое отверстие шланга.

Можно пользоваться гидроуровнем, придерживаясь другой методики: конец с колбой опускается к земле, вставляя воронку в отверстие другого конца. Вливается в инструмент жидкость. Аналогичным способом наполняется устройство водой из-под крана. Но в этом случае в сосуд проникают воздушные пузырьки, что затрудняет регулировку потока жидкости. Так как в кипяченой воде меньше кислорода, специалисты заливают её в сосуд.

Для окраски жидкости потребуется:

  1. Приложить емкости друг к другу.
  2. Обеспечивается равный уровень жидкости в сосудах.
  3. Найденное значение обозначается фиксатором, что называется нулевым уровнем.
  4. Когда аппарат наполнится водой, колбы фиксируют, краны на них перекрывают.

Принцип работы гидроуровня

Строительный гидроуровень имеет сложную конструкцию, для работы с ним потребуется два человека. Первая колба удерживается на определенном уровне вблизи первого объекта. Карандашом выполняется отметка на поверхности. Показатель фиксируется устройством, которое оставляют в неподвижном состоянии.

Второй человек перемещает другую колбу к следующей точке. При этом трубка не должна перегибаться. Водяной уровень регулируется до нужной отметки. Если уровни совместились, измеряемые участки находятся в горизонтальном положении относительно друг друга.

Для проведения замеров с помощью гидроуровня необходимо два человека

Карандашом делают отметку. Найденные точки считаются опорными. Их соединяют в прямую линейкой. Проводят перпендикулярные прямые на нужную величину, используя линейку с рулеткой. Метки соединяют. Если инструментом пользуется один человек, предварительно выполняется крепление к любой колбе. Затем фиксируется эта часть уровня к нужному месту винтами или скотчем.

К строительным гидроуровням относят модель Зубр. Её применяют для выполнения разметок. Устройство представлено в виде полимерной трубки, длина которой находится в пределах 5-25 метров, и 2 колб.

Форма сосудов позволяет их приложить к стенам и прочим поверхностям. Длина шланга равняется 8 мм. Модель Stayer оснащена трубкой длиной в 5-25 метров и диаметром в 6 мм.

Самостоятельное изготовление

Для изготовления устройства из подручных материалов потребуется трубка, диаметр которой равняется 8-10 мм. Дополнительно потребуются шприцы. Длина шланга зависит от площади помещений. Пошаговая сборка гидроуровня:

  • пропуск через шланг мыльного раствора, что позволяет избавиться от остатков производственного масла;
  • обрезка поршней от шприцев ножом;
  • расширение отверстий шприца до диаметра шланга;
  • установка иглы в соответствующие трубки.

Другой способ сборки инструмента заключается в применении прозрачного шланга и отказа от колб. На кончиках шланга выполняется сантиметровая разметка маркером. Чтобы устройство работало правильно, выпускают воздух из шланга. Система заполняется водой. Концы шланга поднимают вверх. На трубку надавливают ногой в месте, куда поднялись пузырьки.

Это интересно: как пользоваться строительным уровнем.

Отметки соединяют ниткой. Предварительно её натирают мелом либо грифелем. Её оттягивают в центре на 1 сантиметр, а затем отпускают. Нитка должна оставить ровный и прямой след. Специалисты советуют заливать в гидроуровень чистую воду, в которой содержится незначительное количество пузырьков. Если система используется при минусовой температуре, применяют незамерзайку. По завершении работ жидкость сливается.

Чтобы сохранить её в первоначальном состоянии, в жидкость добавляют спирт, водку. Для проверки точности инструмента соединяют концы шланга. Уровень жидкости в сосудах должен совпадать. В других случаях специалисты считают, что шланг перегнулся, в нем содержится воздух.

Чтобы сделать отметки точно, применяют карандаш, заточенный хорошо. При выполнении работ нужно избегать перегибов. Рекомендуется переносить устройство в открытом состоянии для предотвращения разрывов. Шланг хранят вдали от солнца.

Как пользоваться гидроуровнем — инструкция по применению для начинающих

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки.

Конструкция и принцип работы

Для корректного использования гидроуровня нужно знать, как он работает. Этот измерительный прибор состоит из двух одинаковых колб с сантиметровой шкалой и гибкого шланга или трубы любой конфигурации. В рабочем состоянии система наполняется водой, высота которой, по принципу сообщающихся сосудов Паскаля, располагается в обеих колбах на одинаковом уровне.

Проведение выравнивания и разметки

Гидроуровнем можно пользоваться как для создания маячков для горизонтальных линий, так и для установки относительной высоты различных объектов. Использование этого измерительного прибора значительно облегчается присутствием помощника.

Делая разметку в одиночку придется закреплять колбы при помощи скотча или крюков, что может повлиять на точность измерения.

Заполнение делается небольшой и плавной струей при помощи воронки, или опущением одного из концов в резервуар с водой. При прямом подключении к крану в полости шланга могут образоваться нежелательные пузырьки, поэтому лучше использовать дополнительные емкости и дать воде отстояться перед заливкой или заранее прокипятить ее.

Для повышения четкости добавляется краситель, например, марганцовка. В случае, если заполненный прибор должен использоваться в течение нескольких дней, во избежание цветения воды и образования налета, можно заполнить его спиртовым раствором.

Нулевой уровень устанавливается на обеих колбах, затем колбы закрываются и один конец системы передвигается к точке разметки. В процессе работы нужно исключить образование петель на шланге, колбы устанавливать строго по вертикали.

Особенности применения гидроуровня

Главное преимущество гидроуровня – возможность соединения в единую горизонтальную линию бесконечно большого количества точек, которые при этом могут находиться вне зоны видимости, например, за углом, или в другом помещении.

Гибкость шланга позволяет делать разметки в труднодоступных местах. Замеры не ограничены в расстоянии и могут проводиться на неровной, рельефной поверхности.

Для проверки точности гидроуровня достаточно соединить оба его конца, как показано на фото, и убедиться в одинаковом уровне воды на шкалах. Если есть погрешность, значит в полости системы остался воздух, который можно вывести, устранив перегибы. Видимые глазу пузырьки можно устранить простым надавливанием.

Правила хранения гидроуровня

После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.

Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.

Советы по выбору гидроуровня

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать. Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами. Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.

Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности. Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.

Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.

Фото советы как пользоваться гидроуровнем

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉



Водяной уровень.

Как пользоваться? Как сделать своими руками?

Ремонтные и строительные работы проводятся как профессионалами, так и начинающими специалистами. Для этого требуется немалое количество различных приборов, инструментов и приспособлений. Особое внимание стоит уделить измерительным приборам, ведь от них зависит качество работ. И, сегодня, мы поговорим о таком инструменте, как водяной уровень.

Для чего он нужен?

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости. Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.

При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнить пол, зафиксировать на одном уровне различные предметы, например бра, картину и т. п. Причем, даже если это нужно сделать за углом или в разных помещениях. Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.

Как правильно пользоваться водяным уровнем?

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров.  Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.

Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях. Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов. Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: ковшик, а лучше маленькая лейка, для наполнения уровня водой; небольшая воронка; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление.   Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.

Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.

К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него.

Водяной уровень своими руками

С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.

В заключение  статьи будет справедливо заметить, что работы на крупных строительных объектах лучше проводить с использованием аналога гидроуровня – лазерного построителя плоскостей. Его луч имеет длину до 100 метров. Лазерный уровень может применяться при любых температурах. Работать с ним можно и в плоскостях любой направленности. Но цена этого прибора имеет высокую планку, поэтому окупается он в большом строительстве и в ремонте крупных объектов.

Гидроуровень 3482-08-15 Мастер Зубр 15м

Описание

Гидроуровень ЗУБР МАСТЕР 3482-08-15 — доступный и полезный измерительный инструмент для профессионального применения. Работает по принципу сообщающихся сосудов. Помогает выровнять поверхностные элементы строительной конструкции — кирпичная кладка, фундамент, относительно взаимного расположения по горизонтали.

В наличии 463 ₽

В наличии 514 ₽

В наличии 540 ₽

В наличии 509 ₽

В наличии 548 ₽

В наличии 447 ₽

В наличии 417 ₽

В наличии 558 ₽

Под заказ: до 14 рабочих дней 514 ₽

Под заказ: до 14 рабочих дней 548 ₽

Под заказ: до 14 рабочих дней 509 ₽

Под заказ: до 14 рабочих дней 463 ₽

Под заказ: до 14 рабочих дней 540 ₽

Характеристики

  • Размеры
  • Диаметр:

    8 мм

  • Длина:

    315 мм

  • Высота:

    55 мм

  • Ширина:

    315 мм

  • Вес, Объем
  • Вес:

    0.59 кг

  • Другие параметры
  • Материал:

    пластик

  • Материал корпуса:

    пластик

  • Назначение:

    Для выравнивония строительных конструкций

  • Особенности:

    Работает по принципу сообщающихся сосудов

  • Применение:

    для строительных работ

  • Производитель:

  • Страна происхож. :

    Россия

  • Тип:

    Мастер

  • Торговая марка:

  • Вид:

    Мастер

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Гидроуровень 3482-08-15 Мастер Зубр 15м на сайте носят информационный характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Гидроуровень 3482-08-15 Мастер Зубр 15м в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

Как пользоваться гидроуровенем | Строительный портал

Гидроуровень — это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Оглавление:

  1. Что такое гидроуровень
  2. Преимущества и недостатки строительного гидроуровня
  3. Подготовка к работе с гидроуровнем
  4. Как правильно пользоваться гидроуровнем
  5. Гидроуровень Зубр
  6. Как сделать гидроуровень своими руками
  7. Советы при работе со строительным гидроуровнем

Что такое гидроуровень

Строительные уровни бывают нескольких видов:

  • водяной уровень или гидроуровень;
  • лазерный;
  • трубный;
  • пузырьковый аналог.

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

То есть служит для переноса отметок в горизонтальной плоскости на большие расстояния.

Колбы с сантиметровой маркировкой соединяются между собой трубкой, после система наполняется жидкостью. Когда инструмент находится в одной плоскости относительно земли, высота воды в резервуарах одинаковая.

Профессионалы часто снимают эти колбы за ненадобностью. Поэтому по сути гидроуровнем считается любой прозрачный шланг.

При большем диаметре трубки, прохождение воды легче, что упрощает работу с прибором. Оптимальная его величина 10 — 12 мм, а длина по необходимости варьируется от 3 до 30 м.

Модели инструмента оснащаются резиновым ползунком для колб. С помощью него отмечают уровень жидкости в аппарате, что облегчает работу новичкам.

Вес гидроуровня составляет от 0,5 до 1 кг.

Использование прибора настолько же простое, как и его устройство. Шланг наполняется водой комнатной температуры. Проверяется точность работы путем соизмерения жидкости в двух емкостях.

Для отметки заданной высоты на объекте, одна колба держится на месте, а вторая – перемещается в пространстве. Когда уровень воды сравнивается, делаются контрольные отметки.

Лазерный уровень обеспечивает луч до 100 м в длину. Но аппарат стоит несколько тысяч долларов. Актуально его использование при крупном строительстве.

Пузырьковый уровень представляет собой прямой корпус в 15 – 200 см с колбами с жидкостью. Инструмент используется для определения отклонений в горизонтальных и вертикальных плоскостях. По положению пузырька определяется угол наклона прибора относительно поверхности.

Трубный уровень отличается меньшим размером, но имеет тот же принцип работы. Для удобства он оснащен креплением.

Гидроуровень, в отличие от описанных инструментов, позволяет работать с неровными поверхностями на большем расстоянии.

Существуют также электронный гидроуровень. Он преобразовывает наклон и угловую скорость в электрический сигнал.

Преимущества и недостатки строительного гидроуровня

Водяной уровень — это простейший прибор, который будет незаменим при капитальном ремонте дома или квартиры.

Пользователи отмечают ряд его преимуществ:

  • низкая цена гидроуровня;
  • легкость в использовании;
  • работа в труднодоступных местах за счет гибкости шланга. Актуальность использования с разных углов здания, где отсутствует прямая видимость объектов;
  • выравнивание уровней предметов, находящихся на большом расстоянии друг от друга;
  • возможность работы за пределами помещения;
  • инструмент не прихотлив в использовании и хранении. На него можно наступить или уронить, что не повлияет на точность его работы.

Строительный уровень имеет также ряд недостатков:

  • необходимость привлечения к работе двух людей. В случае с лазерным аналогом достаточно одного;
  • сложность заправки длинных шлангов водой;
  • работа при температуре выше 0°с;
  • систематическая смена жидкости;
  • изоляция прибора на 2 м от отопительных и горячих элементов;
  • работа только в горизонтальной плоскости. Для выравнивания вертикальных поверхностей он не подходит.

Подготовка к работе с гидроуровнем

Для работы с водяным уровнем понадобится:

  • инструмент;
  • емкость для жидкости, ковш или лейка;
  • воронка;
  • заточенный карандаш;
  • линейка и рулетка;
  • скотч;
  • по желанию, краситель для воды;
  • помощник.

Перед работой со строительным гидроуровнем необходимо промыть его мыльным раствором, чтобы загрязнения не влияли на точность работы прибора. После наполнить систему водой.

Первый метод:

  • расправьте шланг инструмента, чтобы не было его заломов;
  • наберите резервуар жидкости. Это может быть бутылка, ведро или банка;
  • разместите его на возвышенности;
  • поместите один конец гидроуровня на самое дно полной емкости;
  • потяните жидкость через второе отверстие трубы;

Второй метод:

  • конец с колбой опустите как можно ниже к земле;
  • вставьте воронку в отверстие второго конца;
  • из ковша равномерно вливайте в гидроуровень воду.

Также, наполнять строительный гидроуровень можно из под крана. Но при этом в трубку инструмента проникают пузырьки воздуха. И сложно регулировать поток воды, чтобы избавиться от них.

Некоторые мастера используют кипяченую воду. Так как в ней содержится меньшее количество кислорода.

Также, жидкость можно подкрасить пищевым красителем или марганцовкой. Чтобы визуально упростить процесс работы.

  • прикладываем ёмкости друг к другу и добиваемся совпадения уровня жидкости. Отмечаем значение при помощи специального фиксатора. Это будет нулевой уровень, когда емкости находятся в одной горизонтальной плоскости относительно земли;
  • после наполнения аппарата водой, закрепите колбы и перекройте краны на них.

Как правильно пользоваться гидроуровнем

В основе работы строительного инструмента лежит принцип взаимодействия сообщающихся сосудов. При совпадении уровня жидкости в обеих колбах объекты размещены на одинаковой высоте относительно поверхности земли.

Конструкция строительного гидроуровня предполагает участие двух человек. Каждый из которых управляет одним из сосудов. Вместе они выполняют слаженные параллельные манипуляции:

  1. Держите колбу на необходимом уровне возле первого объекта.
  2. Карандашом сделайте отметку на поверхности. Зафиксируйте показатель воды гидроуровня. К примеру, отметка 3. Оставайтесь в неподвижном состоянии.
  3. помощник берет вторую колбу и перемещает ее к следующей точке.
  4. Следите за тем, чтобы трубка не перегибалась.
  5. Отрегулируйте водяной уровень до заданной отметки инструмента. А именно, показателю 3. Подождите, пока вода успокоится. Полное совмещение уровней говорит о том, что измеряемые участки горизонтальны.
  6. Сделайте отметку карандашом.
  7. Для третей точки перенесите один конец гидроуровня к сделанной, а второй к месту новой отметки.
  8. Далее действуйте по описанной схеме.
  9. Полученные точки называются опорными. Соедините их в единую прямую при помощи линейки.
  10. Проведите перпендикулярные прямые вниз/вверх на необходимую величину. Используйте для этого рулетку и линейку. И также соедините их конечные метки.

Так требуется лишь одно использование уровня для выравнивания всех объектов в помещении.

Устройство прикладывается к поверхностям в вертикальном виде.

При работе с инструментом в одиночку сделайте крепление к одной из колб. Например, крюк. Или примотайте конец трубки к рейке. После зафиксируйте этот край уровня к заданному месту скотчем или винтами.

Перед использованием гидроуровня посмотрите обзорное видео.

Гидроуровень Зубр

Зубр является популярным производителем строительных гидроуровней. Инструмент используется для разметочных работ.

Он состоит из полимерной полой трубки длиной от 5 до 25 м и двух колб.

Квадратные колбы имеют сантиметровую и миллиметровую разметку. Форма резервуаров объясняется необходимостью их приложения к стенам и другим ровным поверхностям.

Инструмент имеет шланг диаметром в 8 мм.

Цена строительных гидроуровней на сентябрь 2014 составляет от 7 до 12 $.

Для сравнения водяной уровень STAYER стоит от 2 до 5 $. Он оснащается трубкой от 5 до 25 м диаметром в 6 мм.

Как сделать гидроуровень своими руками

Водяной уровень точен и при этом может быть изготовлен из подручных материалов.

Для того, чтобы сделать строительный гидроуровень самому понадобится:

  • эластичная прозрачная трубка диаметром в 8 – 10 мм;
  • два медицинских одноразовых шприца на 5 делений;
  • канцелярский нож;
  • емкость для воды;
  • мыльный раствор;
  • маркер или фломастер.

Длина шланга выбирается исходя из площади помещения, в котором будут вестись работы. Обычно достаточно трубки длиной в 6 – 10 м. При диаметре шланга в 1,5 см уменьшается проблема образования воздушных пузырей.

Инструкция по сбору гидроуровня:

  • пропустите через шланг мыльный раствор, чтобы удалить остатки производственного масла;
  • выкиньте иглы со шприцов и выньте поршни;
  • обрежьте канцелярским ножом конусы под иглы;
  • расширьте отверстие шприца до диаметра шланга;
  • вставьте шприцы стороной для установки иглы в трубки гидроуровня.

Также, можно сделать гидроуровень без колб. Поскольку они часто слетают и способствуют образованию воздушных пузырей.

Для такого инструмента необходимо на концах шланга сделать сантиметровую разметку маркером. Если трубка не прозрачная, закрепите на ее концах дополнительные прозрачные пластмассовые или стеклянные отрезки.

Советы при работе со строительным гидроуровнем

1. Чтобы правильно работал гидроуровень, выпустить пузырьки воздуха из полости его шланга:

  • наполните систему водой;
  • поднимите концы шланга вверх;
  • определите середину трубки инструмента. Надавите на нее ногой;
  • пузырьки поднимаются вместе с водой на определенный уровень. Придавите место, до которого они поднялись. Продолжайте до тех пор, пока воздух не выйдет до конца.

2. Быстро соединить отметки поможет нитка. Для этого натрите ее по всей длине мелом или грифелем и натяните между точками маркировки. Оттяните ее посередине на 1 см и отпустите. Щелчком нитка оставит ровный след прямой.

3. Заправляйте гидроуровень чистой отстоянной водой. Она содержит меньше воздуха.

4. Для работы системы при отрицательной температуре, используйте незамерзающую жидкость для мытья машин.

5. После работы сливайте воду. Она склонна к цветению и может скиснуть.

6. Сохранить жидкость в ее начальном состоянии поможет добавление в нее спирта или водки.

7. Проверьте точность гидроуровня. Для этого соедините концы трубки. Уровень воды в колбах должен быть одинаковый. Если он разнится, значит, шланг перегнулся или в его полости остался воздух.

8. Для точности отметок на поверхности используйте заточенный карандаш.

9. Во время работы не перегибайте водяной уровень. Переносите его в открытом состоянии, чтобы предотвратить разрывы.

10. Храните шланг в защищенном от солнечных лучей месте, чтобы предотвратить помутнение его материала.



как пользоваться гидроуровнем Уровень гидравлический строительный

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

— устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:


Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается, поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при .

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

  1. Прибивают первую перекладину (рейку) на нужной высоте.
  2. Закрепляют на ней один конец измерительного прибора.
  3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
  4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
  5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.

Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности отмеченный «ноль» копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

  1. Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
  2. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
  3. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
  4. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
  5. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

  • Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
  • Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
  • Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.
Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Экология потребления. Усадьба: Есть измерительные приборы сложные и простые, ультрасовременные, «навороченные» и проверенные временем. Гидроуровень, или водяной уровень, относится именно к самым простым, доступным, давно использующимся инструментам для установки горизонта, создания ровных горизонтальных линий.

Есть измерительные приборы сложные и простые, ультрасовременные, «навороченные» и проверенные временем. Гидроуровень, или водяной уровень, относится именно к самым простым, доступным, давно использующимся инструментам для установки горизонта, создания ровных горизонтальных линий.

Гидроуровень — это, собственно говоря, обычный достаточно тонкий шланг или трубка, обязательно прозрачные. В покупных наборах есть колбы со шкалой измерения на концах шланга, но в целом домашние умельцы обходятся и без них, иногда используя обычные медицинские шприцы или пластиковые бутылки. Как вы понимаете, стоит такой прибор совсем недорого, не проблема просто купить прозрачный шланг и пользоваться им в качестве измерителя. Да и сделать своими руками гидроуровень очень просто.

Да, сейчас многие предпочитают лазерные нивелиры, ведь это куда более современный инструмент. Но днём и на открытом пространстве пользоваться лазерным уровнем не получится! Сели батарейки в современном приборе — всё, работа остановилась. А водяному уровню не нужно ничего, кроме обычной воды. Никакой электроники, которая может выйти из строя. При этом показатели получаются достаточно точными.

Действует гидроуровень на основе известного всем школьникам закона о сообщающихся сосудах Паскаля. Он гласит, что в сообщающихся сосудах уровни одинаковой, однородной жидкости будут равны. В самом деле, вода в шланге или трубке гидроуровня выравнивается и показывает горизонт, который можно использовать, чтобы создать ровные горизонтальные линии.

Используют водяной уровень в следующих случаях:

  • Чтобы разметить стены для монтажа полок.
  • В процессе выравнивания пола.
  • Монтажа стяжки.
  • Для установки натяжного потолка.
  • Оклейке стен обоями.

Конструкция гидроуровня настолько проста, что пользоваться им может научиться каждый.

Важно! Никаких пузырьков воздуха в трубке или шланге с водой быть не должно! В противном случае все измерения будут с погрешностями. Так что наполняйте шланг водой очень аккуратно, действовать можно как в случае слива бензина из бака машины. Шланг или трубку перед использованием желательно растянуть.

Несколько секретов использования гидроуровня:

  1. Шланг внутри должен быть чистым, поэтому сначала можно использовать мыльный раствор для промывки, а уже затем — обычную воду для замера.
  2. Воду следует брать комнатной температуры, ведь слишком холодная или тёплая жидкость может стать причиной погрешности.
  3. Для разметки уровня под потолком не обязательно лезть вверх. Можно выбрать точку перпендикулярно глазам и отбить уровень по периметру. Затем используется обычная рулетка, чтобы выбрать расстояние до потолка.
  4. Отметки по гидроуровню следует ставить с двух сторон угла.
  5. Если работа проводится зимой, на улице или в неотапливаемом помещении, то вода в шланге может замерзать или просто давать погрешность из-за низкой температуры. Некоторые строители советуют использовать в таком случае чистый спирт, водку или незамерзайку. Однако зачастую будет достаточно добавить соли, ведь вы помните, опять-таки, из курса школьной физики, что солёная вода замерзает хуже при более низкой температуре.
  6. При работе с гидроуровнем по шпаклёвке при ярком солнечном свете прозрачная вода может давать блики, увидеть уровень сложно. Можно в таком случае в качестве красителя добавить в шланг немного кофе или чая, несладкого. Затем шланг придётся промыть.

Как видим, никаких особых сложностей при работе с гидроуровнем нет. Устройство действительно простое, надёжное, не зависящее от внешних условий и наличия источника энергии. Отметим, что удобнее пользоваться водяным уровнем вдвоём, так что позовите помощника для точности замеров. опубликовано

Любой из пользователей , кто занимается возведением дома или ремонтом, рано или поздно задаётся вопросом: какие измерительные инструменты ему необходимы? Конечно, лазерный нивелир значительно облегчает и ускоряет работу, например, при внутренних отделочных работах. Однако он не лишён такого недостатка как недостаточная яркость и дальнобойность проецируемого луча при солнечном свете. Как быть в этом случае? Может, стоит приобрести дорогую модель, в комплект которой входит специальный приёмник, позволяющий работать нивелиру на больших расстояниях? Не спешите бежать в магазин, зачастую, многие работы можно с успехом выполнить при помощи «дедовских» приспособлений!

Malekate:

– Строю дом, поэтому задумался, что из измерительных инструментов стоит покупать? Хочу прибрести лазерный построитель плоскостей, вот только оправдана ли это трата?

Как показывает практика, лазерные измерительные инструменты не так просты, как кажутся на первый взгляд. С ними надо уметь работать. Пользователь нашего форума с ником lobz полагает, что при строительстве, на начальном этапе, можно обойтись качественным пузырьковым уровнем, рулеткой (длинной и короткой), разбивочным шнуром и гидроуровнем.

После того, как вы хорошо освоите азы работы с этими измерительными инструментами и «набьёте руку», можно понять, необходимо ли вам докупать что-то ещё. Например, лазерный нивелир.

Леночка:

– Моя работа связана с проектными изысканиями на крупных объектах. Поэтому я регулярно пользуюсь лазерной рулеткой, но думаю, что при обычном строительстве без неё можно вполне обойтись.

Лазерная рулетка ускоряет процесс измерения уже готовых помещений. Чтобы измерить расстояние на открытой местности, нужно, чтобы лазерный луч отражался от какой-либо преграды.

– При строительстве дома из пеноблока я применял только обычный уровень, рулетку и гидроуровень. Результат меня вполне устроил.

Особенности работы с водяным уровнем

Гидроуровень работает по принципу сообщающихся сосудов. Несмотря на кажущуюся простоту этого измерительного инструмента, следует разобраться в особенностях его работы.

Melomandk:

– Купил гидроуровень в магазине и столкнулся с такой проблемой как течь воды из-под крышек колб, закреплённых на концах ватерпаса. Чтобы выставить уровень, приходится долго ждать. Кроме этого, есть погрешность в 2-3 мм. Как этого избежать?

При покупке гидроуровня следует обратить внимание на качество шланга и колб. Если гидроуровень медленно выравнивается или «врёт», скорее всего, в шланге остались пузырьки воздуха. Их обязательно нужно удалять!

– Главная проблема покупных гидроуровней – тонкий соединительный шланг.

Чем больше диаметр трубки, тем быстрей «устаканивается» уровень жидкости в гидроуровне.

На работу гидроуровня ощутимо влияет температура залитой в него воды. Например, если вода холодная, то она очень медленно двигается по шлангу, приходится долго ждать, пока уровни жидкости стабилизируются.

Та же ситуация возникает и при доливке в гидроуровень жидкости, имеющей температуру, отличную от той, что уже залита. Плотность воды при этом будет различаться на несколько процентов, соответственно, уровень начнёт «врать».

Поэтому, несмотря на большой выбор гидроуровней в строительных магазинах, часть форумчан предпочитает изготовить его самостоятельно.

По мнению пользователя нашего форума Виктора Петровича, «правильный» гидроуровень делается из куска кислородного шланга и двух стеклянных трубок». Воду желательно подкрасить и заливать в шланг до полного выхода пузырьков. А при переноске водяного уровня концы трубок, чтобы вода не влилась, можно заткнуть пальцем.

Переносить гидроуровень можно ещё так: переломить или пережать трубку ниже колбы на расстоянии в 20-30 см. Хранят заправленный гидроуровень, подвесив его за обе колбы на гвоздике.

Garvm:

– У меня свой рецепт приготовления «правильного» гидроуровня. Покупаю прозрачный силиконовый шланг в магазине для аквариумистов. Там же приобретаю два крана. Раньше, при использовании непрозрачных резиновых шлангов, я пользовался стеклянными трубочками с рисками. Трубочки надевал прямо на концы шланга. Сейчас риски делаю прямо на шланге. Вместо рисок на трубку можно натянуть тонкую резинку, которая передвигается туда-сюда. В рабочем положении оба крана открыты, при хранении — закрыты.

Основные критерии выбора гидроуровня: трубка должна быть достаточно жёсткой, прозрачной, диаметром от 8 до 10 мм.


Хотя гидроуровень обычно заправляют водой, для работы зимой она не подходит – замерзает. Как быть?

Виктор Петрович:

– При работе зимой я заполняю гидроуровень перцовкой.

Также можно заполнять гидроуровень автомобильным тосолом или «незамерзайкой». Эти жидкости не замерзают на морозе, обладают хорошей текучестью и, благодаря цвету, хорошо видны в прозрачной трубке.

У многих начинающих застройщиков возникает сложность при заправке гидроуровня – остаются пузырьки воздуха. Чтобы этого избежать, шланг разматывают и, подняв один из его концов повыше, заливают в него воду. Оставшиеся пузырьки выгоняют, щёлкая по трубке с водой и гоня их к «выходу». Но существует и «дедовский» способ.

Melomandk:

– Я опускаю один конец гидроуровня в банку с водой, другой зажимаю губами и резко вдыхаю (так обычно сливают бензин). Вода быстро заполняет трубку без образования пузырьков.

Считается, что с гидроуровнем сподручнее работать вдвоём, например, так:

1. Прислоняем трубочку гидроуровня к контрольной отметке.

2. Зажимаем пальцем отверстие в трубке.

3. Напарник со вторым концом гидроуровня встаёт в нужное место.

4. Убираем палец с трубки и медленно передвигаем трубку, совмещая уровень с риской.

5. Как только риска и уровень жидкости совместились – кричим напарнику, чтобы он нанёс отметку на стене.

Но что делать, если напарника нет, а работать с гидроуровнем надо? Сделать разметку самостоятельно, воспользовавшись советом форумчанина с ником Иосич .

Алгоритм такой разметки заключается в следующем:

1. Отмечаем произвольную контрольную точку, которую надо перенести в другое место.

2. Закрепляем один конец шланга уровня (например, скотчем) в том месте, куда необходимо перенести отметку контрольной точки, заведомо выше контрольной точки на 20-30 см.

Второй конец трубки держим в руках, пальцем зажимая выходное отверстие.

3. Подходим со вторым концом уровня к контрольной точке, прикладываем шланг к плоскости и движениями вверх-вниз совмещаем уровень воды с риской.

Потом закрепляем шланг на этом месте скотчем.

4. Подходим к первому концу и делаем вторую отметку.

Если нужно, процесс повторяется для другой точки.

Как выбрать пузырьковый уровень?

Кроме гидроуровня, одним из самых незаменимых инструментов при разметочных работах становится простой уровень. Работа с ним обычно не вызывает сложностей.

Главное – выбрать точный инструмент! Кажется, что сделать это проще простого. Достаточно взять несколько уровней разных производителей, поставить их рядом на стол, и из 5-7 инструментов, показывающих примерно одинаково, выбрать тот, что вам понравился. Так ли это на самом деле?

Ssshaman:

– Независимо от того, сколько в магазине уровней, среди всех выбираем только один – точный. Если его нет, то разворачиваемся и уходим.


Уровни проверяются обязательно индивидуально, т. к. они используются в роли условного эталона.

Точность уровня проверяется очень просто.

Проверка вертикали выполняется так:

1. Прикладываем уровень к вертикальной поверхности и засекаем положение пузырька.

2. Поворачиваем уровень на 180 градусов вокруг своей оси и прикладываем к этой же поверхности. Если показания совпадают, то уровень можно брать.

Такая проверка справедлива для уровней с двумя или четырьмя рабочими поверхностями.

Ssshaman:

– Для проверки вертикали у уровня с одной рабочей поверхностью надо найти две параллельные вертикальные поверхности, например две стороны двери. Соответственно прикладываем уровень сначала с одной стороны двери, потом с другой. Показания должны быть симметричны.

Горизонталь уровня проверятся следующим образом:

1. Кладём уровень на горизонтальную поверхность и засекаем положение пузырька.

2. Поворачиваем уровень на 180 градусов в плоскости, ортогональной к оси уровня, показания должны быть симметричны.

Также при проверке для получения более точных результатов под рабочую плоскость уровня можно подложить два карандаша. В этом случае у уровня появляются только две точки опоры. Этим мы исключаем влияние случайных факторов: неровности поверхности, неточную установку уровня.

Точность проверки возрастёт, если проверять уровень в положении, когда пузырёк касается одной из рисок.

Проверка уровня выполняется каждый раз перед началом работ, а также после любого случайного падения инструмента или при подозрении, что уровень начал «врать».

Строители знают, что качественный длинный уровень именитого производителя стоит весьма дорого. Однако форумчане нашли выход, как можно сэкономить. Поступаем так: приобретаем точный, но короткий уровень и прикрепляем его при помощи малярного скотча к длинному правилу.

– Т.к. правило стоит сравнительно недорого, то в результате мы получаем отличный измерительный инструмент длиной в 3 метра. Точности такого модернизированного уровня вполне хватает для бытовых нужд.

О том, как работать с лазерным нивелиром пользователи могут узнать . Всё, что вы хотели бы узнать о гидроуровне, изложено . Ликбез по разметочной шнурке доступен . А из вы узнаете, как выбрать пузырьковый уровень.

При проведении строительных работ возникает необходимость в определении горизонтальности различных составляющих конструкций и зданий. Для этого применяется водяной. Внешне он представляет собой отрезок прозрачной виниловой трубки, заполняется водой. Далее разберем структуру приспособления. В статье будет также разъяснено, как пользоваться водяным уровнем.

Составляющие и конструкция

Приобрести водяной уровень можно в любом строительном магазине по весьма доступной цене. Однако бывают случаи, когда нет времени на покупку. При этом подручные средства позволяют изготовить водяной уровень своими руками. Для этого потребуется прозрачный отрезок полого шланга с соответствующей длиной, а также маркер, фломастер или другие приспособления для нанесения контрольных отметок как на самой трубке, так и на объектах. на противоположных концах устанавливается на одном уровне. Он будет соответствовать линии горизонта. Чтобы это проверить, заполненные концы трубки, соединенные вместе, переводят в вертикальное положение. Первое время вода будет совершать движения вверх и вниз. Затем остановится по краям на одной прямой. Для проведения этой операции длина и диаметр не имеют значения. Если при проверке не получилось достигнуть конечного результата, то необходимо найти помеху, которая препятствует свободному движению воды внутри шланга. Этому может мешать скученность трубки или закупоренность одного из концов, что создаёт воздушную пробку.

Нивелир или водяной уровень?

Как пользоваться приспособлением, разберем далее, сейчас поговорим о его преимуществах. Во-первых, следует отметить доступную стоимость и возможность изготовить его из подручных средств. Кроме того, водяной уровень терпим к механическим повреждениям: при всевозможных падениях и ударах не теряет своих качеств. Им можно пользоваться в самых различных условиях и помещениях. В местах с отсутствующей прямой видимостью приспособление без труда применяется в разных сторонах углов зданий, а также рядом с крупными препятствиями. А вот, например, нивелир придётся устанавливать несколько раз. Возникающих затруднений с фокусировкой нивелира можно миновать, используя гибкий водяной уровень. Поэтому он удобен и в небольших комнатах. С таким прибором может работать даже один человек. И последним, но одним из самых важных аспектов является точность измерения, в которой нивелир проигрывает.

Бюджетный вариант

Водяной уровень, как уже было сказано выше, можно изготовить из одной гибкой и прозрачной виниловой трубки. Но бывают и более сложные модели, представляющие собой шланг с Некоторые из них с внутренней стороны покрыты тонким маслянистым слоем. На нем возможно появление небольших пузырьков, негативно влияющих на измерительные качества прибора. Достаточно промыть внутреннюю часть тёплой водой с добавлением моющего средства. Это позволит удалить налёт.

Какой размер можно использовать?

Маленький диаметр трубки, несмотря на свои небольшие и удобные габариты, при заполнении имеет склонность к накоплению пузырьков. Показания будет сложнее списать из-за ярко выраженного мениска. Он вызывается воды. В трубках большего размера такой недочёт ликвидируется за счёт меньшей выпуклости.

Изготовление

Чтобы заполнить трубку, необходимо поместить один конец в сосуд с чистой водой, держа другой ниже уровня ёмкости. Жидкость всасывается до тех пор, пока не начнёт вытекать самостоятельно из свободной части. После этого приспособление берётся за оба конца. Они удерживаются вместе. Это позволяет удостовериться, что одинаковый и находится рядом с концами. Теперь приспособление готово к применению. Если уровень воды разнится, скорее всего, это вызвано скоплением пузырьков воздуха внутри. Для их удаления можно пропустить через трубку дополнительное количество жидкости. Также можно поднять концы вверх и встряхнуть её несколько раз. Чтобы водяной уровень, а также возникающие пузырьки было легче рассмотреть, добавляется небольшое количество пищевого красителя.

Применение

Как пользоваться водяным уровнем? Работу удобнее выполнять вдвоём. Если планируется, например, то по всему периметру необходимо начертить горизонтальную линию на уровне его размещения. Для этого концы водяного уровня разводят в разные углы помещения и удерживают рядом со стеной. Выполнять такую задачу можно на любой высоте, ведь на первом этапе только делаются опорные отметки. С ней одному будет затруднительно справиться. После того как вода в трубке устоится, напротив ее уровня делаются отметки на стенах. Если поверхность оклеена или окрашена, то лучше всего точки делать на стикерах, заранее прикреплённых на нужные места.

При небольшом диаметре трубки, а также резко выраженном мениске, стоит договориться с напарником о засечках: по верхней или нижней его границе. Для перенесения точки в другой угол один конец устанавливается на уже отмеченном участке, а другой — в предполагаемое место разметки. Во время переноса трубки отверстия закрываются пальцем — это не позволяет воде расплескаться. В завершение выполненной работы на проектной высоте потолка над одним из реперов отмечаются точки. Между ними замеряется расстояние по вертикали. Затем от отметок откладывается эта же величина в других углах. Можно начертить соответствующую высоте натяжного потолка линию мелом между полученными отметками для удобства.

Все реперные отметки можно сразу сделать на необходимой высоте. Однако, как показывает практика, работа на полу более удобна и устойчива. После завершения разметки посредством стремянки её переносят на требуемый уровень. Но если нет возможности работать с кем-то в паре, то к каждому концу уровня прикрепляется проволочная петля. Она фиксируется с помощью липкой ленты. В этом случае противоположная сторона вешается на гвоздь. Когда инструмент не используется, его можно закрепить за петли в удобном месте. Не требующий особых усилий в работе гибкий водяной уровень станет незаменимым помощником, с которым можно работать самостоятельно.

Ремонтные и строительные работы проводятся как профессионалами, так и начинающими специалистами. Для этого требуется немалое количество различных приборов, инструментов и приспособлений. Особое внимание стоит уделить измерительным приборам, ведь от них зависит качество работ. И, сегодня, мы поговорим о таком инструменте, как водяной уровень.

Для чего он нужен?

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости. Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.

При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнить пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях. Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.

Как правильно пользоваться водяным уровнем?

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров. Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.

Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях. Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов. Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: ковшик, а лучше маленькая лейка, для наполнения уровня водой; небольшая воронка; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление. Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.

Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.

К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него.

Водяной уровень своими руками

С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.

В заключение статьи будет справедливо заметить, что работы на крупных строительных объектах лучше проводить с использованием аналога гидроуровня – . Его луч имеет длину до 100 метров. Лазерный уровень может применяться при любых температурах. Работать с ним можно и в плоскостях любой направленности. Но цена этого прибора имеет высокую планку, поэтому окупается он в большом строительстве и в ремонте крупных объектов.

правильный выбор и особенности использования прибора Как заполнить гидроуровень водой без пузырей

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

  • небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
  • несколько 5-ти кубовых разовых шприцев;
  • острый нож;
  • бутылка воды;
  • жидкое мыло;
  • гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

  • маленькая цена за промышленный образец и возможность изготовить его своими силами;
  • простота в проведении разметки;
  • возможность работать в самых трудных для доступа местах;
  • работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
  • обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
  • достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

  • для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
  • часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
  • при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
  • при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
  • устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
  • показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

  • гидравлический уровень;
  • воронка для заливания жидкости;
  • небольшое ведерко для заливания воды;
  • маркер или карандаши;
  • следует приготовить рулетку;
  • для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
  • Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Для быстрого проведения линии по разметке, работу делают так. Берется прочная капроновая нить, хорошо натирается мелом, натягивается между несколькими рисками. Немного оттянув ее, резко отпускает. На стене остается ровная белая полоса. Для этого, на белых стенах, можно использовать грифель от простого карандаша.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз. Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей. При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером. Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

— устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:


Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается, поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при .

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

  1. Прибивают первую перекладину (рейку) на нужной высоте.
  2. Закрепляют на ней один конец измерительного прибора.
  3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
  4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
  5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.

Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности отмеченный «ноль» копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

  1. Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
  2. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
  3. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
  4. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
  5. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

  • Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
  • Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
  • Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.
Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Создание качественного сооружения зависит не только от применяемого материала, четкого и последовательного выполнения монтажных работ.

Важнейшую роль при строительстве любых объектов и проведении отделочных работ играет умение качественно и точно создать или смонтировать каждую деталь конструкции.

Для упрощения выполнения подобных работ создаются различные устройства, одним из которых является водяной уровень. Многие хозяева часто задают вопрос, как пользоваться гидроуровнем, ответить на который мы сможем в дальнейшем.

Что такое гидроуровень и для чего он нужен?

Гидроуровень поможет установить отклонение от горизонтали и вертикали

Создавая какую-либо постройку или производя строительные внутренние отделочные работы, необходимо, чтобы фундамент, пол, стены, потолочные перекрытия, дверные и оконные проемы располагались в одинаковых горизонтальных и вертикальных плоскостях.

Для этого применяют уровни – устройства, которые способны показывать отклонение от горизонтали и вертикали.

На сегодняшний день существует 3 вида уровней, которые широко применяются при организации строительных работ, это:

  • капельный уровень;
  • гидроуровень;
  • лазерный уровень.

Каждый из приборов имеет свою сферу применения и особенности.

Лазерный уровень работает от батареи

Лазерный уровень является современным измерительным устройством, которым удобно пользуются строители в любом помещении и на улице.

Данный прибор является электронным изделием, работающим от аккумуляторной батареи, и имеет достаточно большую цену. Не каждый хозяин дома и даже строитель может себе позволить его приобретение.

Обычный капельный уровень – это незаменимое устройство при применении строительных работ, но оно теряет свою эффективность, когда необходимо делать замеры на конструкциях, находящихся на расстоянии друг от друга более 2 м.

Данное устройство недорогое и дает достаточно точные показания

Водяной уровень – это достаточно простой инструмент, который имеет небольшую цену и способен выдавать достаточно точные значения. Многие профессионалы справедливо считают, что данное устройство при выполнении частных строительных работ незаменимо.

Сфера применения уровня водяного типа достаточно разнообразна. При помощи гидроуровня возможно выставлять свайный и ленточный фундамент, определять перепад высоты. Устройство широко применяется при ремонтных работах и организации напольного настила (чернового и финишного).

Следует знать, что, организовывая строительные работы на наклонном участке, при помощи гидроуровня можно легко и точно определить перепад высот от одного конца участка к другому.

Это будет иметь большое значение при организации систем канализации и водоснабжения, а также ухода сточных вод.

Гидроуровень — что он из себя представляет

Принцип работы водяного уровня достаточно прост, он основан на физическом законе «о сообщающихся сосудах», в котором говорится, что если 2 сосуда соединить между собой шлангом или другим связующим материалом, по которому способна перемещаться жидкость, и наполнить водой или другим текучим материалом, уровень жидкости всегда будет сопоставим. Это значит, что, находясь на одной плоскости 2 сосуда, будут показывать 1 уровень воды, если же 1 сосуд приподнять, то в нем уровень текучего вещества уменьшится, соответственно во 2 емкости – увеличится.

В принципе, 2 сосуда – это 2 колбы гидроуровня, в которые наливается жидкость, и также они соединяются между собой прозрачной пластичной трубкой. На каждую из колб нанесена градуированная шкала, которая и позволяет определить, насколько миллиметров 2 сравниваемых предмета имеют перепады по горизонтальной плоскости.

Длина шланга устройства может выбираться каждым хозяином самостоятельно при покупке, поскольку это зависит от сферы применения прибора (на каких расстояниях будут замеряться объекты).

Замеры удобнее делать вдвоем

Если гидроуровень будет применяться при выполнении внутренних работ, то достаточно длины трубки до 8 м, если даже длина полового перекрытия или потолочных балок превышают это расстояние, всегда выставляют дополнительные реперы (маяки), которые являются вспомогательным элементом для проведения качественной разметки.

Для наружных строительных работ, связанных с возведением строений, целесообразно выбирать длинные шланги 10-20 м длиной, чтобы была возможность провести замеры по диагоналям фундамента или дома в целом.

Наглядный пример использования гидроуровня, изготовленного своими руками, вы можете увидеть на схеме.

Следует помнить, что при выборе трубки водяного уровня от точки замера она должна вертикально опускаться вниз и таким же образом переходить в другую точку. Причем шланг по всей длине не должен иметь натяжений и лишних петель при проведении замеров.

Подготовка гидроуровня к работе

Для того, чтобы показания было лучше видно, заливайте в сосуд окрашенную жидкость

Перед тем, как пользоваться гидроуровнем, в него необходимо набрать жидкость. Чаще всего ей является вода, только для четкости измерений ее подкрашивают.

Казалось бы, водяной уровень – довольно простое устройство, но при некоторых недочетах, допущенных в момент подготовки прибора к эксплуатации, все измерения в дальнейшем могут иметь большую погрешность.

Примером такого случая являются пузыри воздуха в пластиковой трубе. Чтобы предотвратить их появление, следует воду (заранее подкрашенную) набирать из емкости, расположенной на высоте (опустив туда трубку уровня). Соответственно 2 колба должна находиться, как можно ближе к поверхности земли.

Как только вы заметите, что в пластиковой трубке предостаточное количество воды, следует один конец вынуть из емкости, расположенной на высоте, и зажать пальцами, чтобы воздух туда не попадал. Только после этого можно подсоединять колбу.

Для проверки правильностей показания устройства 2 колбы необходимо сопоставить вместе на одном уровне, они должны показывать одинаковое значение на шкале. Если вся процедура проведена успешно, то дальнейшая эксплуатация водяного уровня должна быть беспроблемной.

Следует помнить, что практически каждый покупной гидроуровень укомплектован колбами, к которым крепятся концы пластиковой трубки. На колбах должна быть нанесена градуированная шкала.

Вместе с тем, многие строители настоятельно рекомендуют покупать водяные уровни с крепежными зажимами или резинками. О секретах работы с девайсом смотрите в этом видео:

Узнав, как правильно пользоваться гидроуровнем и подготавливать его к эксплуатации, можно смело приступать к различным строительным работам. Водяной уровень вам послужит надежным помощником во всех начинаниях и не подведет вас никогда, так как это достаточно простой и надежный измерительный прибор.

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись. Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая. В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

  • водяной уровень;
  • красящая нить для разметки;
  • немного любой краски для подцветки воды;
  • карандаш;
  • рулетка.

Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Принцип работы прибора

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:


Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается, поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

  1. Прибивают первую перекладину (рейку) на нужной высоте.
  2. Закрепляют на ней один конец измерительного прибора.
  3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
  4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
  5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.

Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности отмеченный «ноль» копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

  1. Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
  2. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
  3. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
  4. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
  5. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

  • Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
  • Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
  • Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Гидроуровень – простой и надежный инструмент, используемый при проведении ремонтных и строительных работ для горизонтальной разметки. Конструкция его довольно примитивна: прозрачный шланг, наполненный жидкостью, с колбами на обоих концах, поэтому сделать гидроуровень своими руками под силу каждому.

Сфера применения и принцип работы

Гидроуровень используют для разметки стен под полки, в процессе монтажа стяжки или выравнивания стен и пола, при установке натяжного потолка, оклеивании стен обоями и других работах.

Принцип работы инструмента основан на принципе сообщающихся сосудов: в соединенных между собой емкостях уровень воды будет одинаковым.

Самостоятельное изготовление инструмента

Чтобы сделать гидроуровень своими руками, потребуется:

  • прозрачный шланг или трубка диаметром от 5 до 20 мм;
  • 2 медицинских шприца одинакового объема;
  • емкости с теплой мыльной водой и с чистой;
  • канцелярский нож;
  • маркер для разметки.

Длину трубки выбирают, ориентируясь на площадь помещения, в котором собираются использовать инструмент – слишком длинная трубка будет путаться, а слишком короткой недостаточно для проведения измерений. Длина в 6 – 10 м считается оптимальной. Рекомендуется приобрести шланг диаметром около полутора сантиметров – в этом случае внутри не будут образовываться воздушные пузырьки.

Порядок действий при сборке:

  1. В трубку заливают мыльный раствор, чтобы очистить его внутренние поверхности от пыли и грязи.
  2. С медицинских шприцов снимают иглы, вынимают поршни, конусы, на которые крепят иглу, срезают, используя канцелярский нож. Шприцы будут выполнять роль боковых колб ватерпаса.
  3. Отверстие, располагающееся на месте среза, расширяют так, чтобы в него входила трубка.
  4. Вставляют в подготовленные отверстия шприцов трубку.
  5. На колбах помечают нулевую точку (середину резервуара, например). Разметка шприцов поможет сделать это точно.
  6. В ватерпас заливают воду. Сдавливая шланг в центре и поднимая свободный конец вверх, из трубки выпускают пузырьки воздуха.

Готовый к работе прибор должен быть без пузырьков воздуха в шланге, а жидкость в резервуарах на концах трубки должна быть на одном уровне.

Для наполнения измерительного прибора рекомендуется использовать только чистую, отстоянную воду – в ней меньше воздуха. Так как работать с гидроуровнем иногда приходится на открытом воздухе при минусовых температурах, вместо воды в этом случае используют незамерзающую жидкость для автомобиля. Также допускается использование цветного раствора (воды с красящим пигментом), это помогает лучше видеть уровень воды в шланге.

После окончания работ жидкость из гидроуровня обязательно сливают.

Правила использования гидроуровня

Для удобства и получения более точных результатов работать с гидроуровнем должны 2 человека.

Размечают начальную точку. Чтобы провести горизонтальную линию, нужно перенести эту точку на другой участок стены.

Первый человек держит один конец уровня у заданной отметки, второй берет другую часть уровня и перемещается на противоположный конец стены. Прикладывает трубку с колбой к поверхности, держит его некоторое время неподвижно, чтобы уровень воды в трубке после перемещения выровнялся.

Первый рабочий, продолжающий держать свой конец трубки, контролирует, насколько нужно поднять или опустить шланг второму, чтобы вода в его колбе достигла контрольной отметки. Когда после всех манипуляций цель достигнута, нужная точка на стене помечается, затем проводится линия.

Как правильно пользоваться гидроуровнем в одиночку? При проведении разметки один конец шланга нужно точно зафиксировать на уровне контрольной отметки. Сделать это можно с помощью скотча, крепежа или любым другим доступным способом.Более подробно увидеть все тонкости процесса можно, просмотрев видео.

Соединять точки удобнее всего с помощью специального приспособления – красящего шнура. Его растягивают между двумя отметками, немного тянут в стороны и отпускают. Шнур, ударяясь о стену, оставляет на поверхности четкую ровную линию.

Чтобы убедиться, что разметка верна, можно дополнительно измерить ровность с помощью обычного пузырькового уровня.

Нанесение горизонтальной линии по всему периметру помещения

Все измерения проводят от первой контрольной точки.

По тому же принципу, что описан выше, делают отметки на других трех стенах (по 2 – 3 на каждой), а после соединяют все, используя красящий шнур. Если все выполнено верно, конечная линия точно совпадает с начальной точкой.

Перенос отметки в соседнее помещение

Для этой работы потребуется 2 человека.

Один держит свой конец шланга на контрольной точке, второй перемещается в ту комнату, куда требуется перенести отметку. Порядок действий при работе тот же, что при выполнении разметки на одной стене: ждут выравнивания уровня воды, а затем меняют место положения второй колбы до тех пор, пока в первой жидкость не достигнет отмеченного уровня.

Во время работ нужно следить за тем, чтобы шланг лежал на полу свободно, не перекручивался и не перегибался. В противном случае все измерения будут неверны.
Когда первая точка в соседнем помещении выставлена, ее используют как реперную для проведения горизонтальной линии.

Нюансы использования водяного уровня

  1. Следить во время работы за его положением. Не допускать перегибов, механических повреждений шланга – все это влияет на точность измерения.
  2. Закончив работу с прибором, следует слить воду и осторожно скрутить шланг, убрать его в место хранения. Если требуется постоянное использование водяного уровня, и каждый раз наполнять его жидкостью сложно, можно добавить в воду спирт или водку – так она не будет цвести.
  3. Прием, который поможет отличить правильно работающий прибор от дающего неточные результаты – колбы прикладывают друг к другу, держа их вертикально. Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
  4. Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.

Узнав, как пользоваться гидроуровнем, можно использовать этот полезный инструмент при проведении ремонтных и строительных работ.

Гидроуровень: как устроен и как работаетРабота с гидроуровнем: особенности использованияКак «настроить» гидроуровень своими руками: важные моменты

Гидроуровень – простейшее устройство, позволяющее производить разметку горизонтальной плоскости. Несмотря на его элементарное устройство, это самый точный строительный инструмент, погрешность которого обусловлена исключительно человеческим фактором. Пользоваться гидроуровнем одновременно просто и сложно – его основной недостаток заключается в невозможности производить разметку в одиночку. В принципе, в одиночку мало кто работает, так что инструмент этого типа смело можно назвать идеальным решением для производства домашнего ремонта. О нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его устройством и принципом работы, ответим на вопрос, как пользоваться гидроуровнем и как изготовить своими руками?

Гидроуровень своими руками фото

Гидроуровень: как устроен и как работает

Работает гидравлический уровень весьма просто – в основу его функционирования заложен принцип сообщающихся сосудов. Как бы вы ни изменяли их местоположение, на каком бы расстоянии друг от друга они ни находились – жидкость, залитая в них, благодаря гравитации всегда занимает одно и то же положение. В смысле того, что ее уровень в одном и в другом сосуде одинаковый. Именно этот эффект и используется в работе гидроуровня – если совместить метку на стене с уровнем жидкости (воды) в одном сосуде и после этого поставить метку напротив уровня воды в другом сосуде, вы получите две метки, расположенные четко в горизонтальной плоскости. Теперь дело за малым – соединить две метки линией, и у вас в наличии нужная горизонталь.

Что представляет собой гидравлический уровень? Его устройство можно даже назвать примитивным – по сути, это небольшого диаметра прозрачная трубка, наполненная водой. Длина трубки не имеет никакого значения – это может быть короткий отрезок метровой длины или целая пятидесятиметровая бухта шланги. Практически все производители дополняют гидроуровни колбами с градуировкой – по их мнению, это важный момент, помогающий в работе. На самом деле он только все портит. Колбы решают только один вопрос – благодаря удобно закрывающимся колпачкам вода не выливается из гидроуровня при неаккуратном обращении с инструментом. За это удобство мастеру приходится платить точностью измерений – широкая колба искажает видимость поверхности воды. Кроме того, человеку проще сосредоточить зрение на маленьком участке поверхности воды, нежели гадать, в каком месте уровень будет точнее. Да, да – неровно установленная колба дает существенную погрешность.

Гидроуровень фото

Хотите получить высокую точность разметки гидроуровнем? Тогда от применения колбы лучше отказаться. Не использовать их очень просто – воды необходимо наливать меньше, и вся проблема решается. В таком случае у вас и точность получается высокая, и уровень можно закрыть, дабы водичка из него не вытекала.

Работа с гидроуровнем: особенности использования

Вопрос, как пользоваться гидроуровнем, вкратце был описан несколько выше – вернее сказать, мы рассказали о принципе его применения, не упомянув при этом важные тонкости. Именно в них и заключается вся суть работы с этим приспособлением. Тонкостей этих немного, но взяв за их принцип, можно будет создавать проекции не только горизонтальных линий, но и плоскостей – мало того, при некоторых знаниях элементарной геометрии посредством гидравлического уровня можно будет даже отбивать на стенах точные вертикали. Именно на стенах – что касается пола и потолка, то здесь придется пользоваться правилами переноса. Чтобы проще было понять, как правильно работать с гидроуровнем, рассмотрим технику его использования на двух простых примерах.


Согласен, сложно. Зато предельно точно. Таким способом можно построить вертикаль в любом месте стены.

Как «настроить» гидроуровень своими руками: важные моменты

Как ни странно, но даже такое простое приспособление, как гидравлический уровень, требует правильного отношения – в частности, очень важно понимать, что правильность его работы зависит от качества заполнения приспособления водой. Если в трубке, кроме жидкости, будут еще и пузырьки воздуха, то уровень будет работать некорректно. Именно по этой причине в процессе заполнения гидроуровня жидкостью необходимо выдержать два простых правила.

  1. Наполнять трубку необходимо медленно – лучше это делать не из крана, а из ведра. По принципу, как сливают бензин с бочки или бензобака. Опустили один конец гидроуровня в емкость, подтянули воду ртом, дождались, пока вода не польется со свободного конца трубки, перекрыли ее ток пальцем и на этом все.
  2. Второй момент – перед каждым использованием трубку нужно проверять на наличие воздушных пробок. Чтобы не делать это часто, уровень следует подвешивать открытыми концами вверх. В таком случае воздушные пробки образовываться не будут – мало того, те, что уже успели образоваться, будут свободно выходить наружу.

В принципе, это все. В заключение темы скажу несколько слов по поводу вопроса, как сделать гидроуровень своими руками? В общем-то, делать его и вовсе не придется – достаточно пойти в магазин, купить тонкую прозрачную трубку и наполнить ее водой. Это и весь гидравлический уровень – как говорится, дешево и сердито.

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки.

Конструкция и принцип работы

Для корректного использования гидроуровня нужно знать, как он работает. Этот измерительный прибор состоит из двух одинаковых колб с сантиметровой шкалой и гибкого шланга или трубы любой конфигурации. В рабочем состоянии система наполняется водой, высота которой, по принципу сообщающихся сосудов Паскаля, располагается в обеих колбах на одинаковом уровне.

Проведение выравнивания и разметки

Гидроуровнем можно пользоваться как для создания маячков для горизонтальных линий, так и для установки относительной высоты различных объектов. Использование этого измерительного прибора значительно облегчается присутствием помощника.

Делая разметку в одиночку придется закреплять колбы при помощи скотча или крюков, что может повлиять на точность измерения.

Заполнение делается небольшой и плавной струей при помощи воронки, или опущением одного из концов в резервуар с водой. При прямом подключении к крану в полости шланга могут образоваться нежелательные пузырьки, поэтому лучше использовать дополнительные емкости и дать воде отстояться перед заливкой или заранее прокипятить ее.




Для повышения четкости добавляется краситель, например, марганцовка. В случае, если заполненный прибор должен использоваться в течение нескольких дней, во избежание цветения воды и образования налета, можно заполнить его спиртовым раствором.

Нулевой уровень устанавливается на обеих колбах, затем колбы закрываются и один конец системы передвигается к точке разметки. В процессе работы нужно исключить образование петель на шланге, колбы устанавливать строго по вертикали.

Особенности применения гидроуровня

Главное преимущество гидроуровня – возможность соединения в единую горизонтальную линию бесконечно большого количества точек, которые при этом могут находиться вне зоны видимости, например, за углом, или в другом помещении.

Гибкость шланга позволяет делать разметки в труднодоступных местах. Замеры не ограничены в расстоянии и могут проводиться на неровной, рельефной поверхности.

Для проверки точности гидроуровня достаточно соединить оба его конца, как показано на фото, и убедиться в одинаковом уровне воды на шкалах. Если есть погрешность, значит в полости системы остался воздух, который можно вывести, устранив перегибы. Видимые глазу пузырьки можно устранить простым надавливанием.

Правила хранения гидроуровня

После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.

Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать. Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами. Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.

Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности. Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.

Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.

как пользоваться при устройстве фундамента, выравнивание по горизонту


При строительстве или проведении ремонтных работ нередко возникает ситуация, когда нужно определить уровень горизонта. Лазерные устройства, решающие этот вопрос, стоят дорого. Чаще всего используется специальный водяной уровень. При заводском исполнении этого устройства в верхней части имеются колбы с метками, но их ставить необязательно. Вполне реально изготовить и приспособить прибор своими руками. Эта статья поможет научиться пользоваться водяным уровнем.

Главное – понимать метод действия. Прибор работает по закону Паскаля, или по принципу сообщающихся сосудов. Ватерпас – это прозрачная гибкая трубка с пластиковыми размеченными колбами, которые играют роль контрольных сосудов. Уровень относительно горизонта определяется положением воды. Уровень жидкости на обоих концах должен совпадать при одинаковой высоте объектов.

Длина трубки выбирается от 2 до 30 метров. Для небольшой комнаты достаточно 6−8 метров. Если помещения достаточно просторные, как в некоторых частных домах, потребуется трубка 20 и более метров. Однако с длиной выше рекомендуемой работать неудобно: в этом случае шланг перекручивается, перегибается – результат измерений искажается. Слишком короткая трубка может провисать. Оптимальной считается такая длина, при которой шланг свободно свисает вдоль стены и на полу.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

  • Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
  • Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
  • Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
  • Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

  • небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
  • несколько 5-ти кубовых разовых шприцев;
  • острый нож;
  • бутылка воды;
  • жидкое мыло;
  • гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

ВЫРАВНИВАНИЕ ФУНДАМЕНТА — Ремонт

Всем известно, что для строительства здания требуется прочное основание. Именно поэтому к фундаменту предъявляются самые высокие требования. Поэтому многих и интересует способы выравнивания фундамента после заливки. Как выровнять фундамент подскажут специалисты.

Фундамент под дом, выполненный из бетона, должен быть максимально ровным. Прежде чем залить ленточный базис необходимо готовую канаву устелить гравием и пеком, которые станут воздушной подушкой. Многие считают, что в этот период строительства не стоит обращать внимания на ровность. Но это не так. Ровной необходимо сделать и канаву, и прослойка под раствор. Воздушная подушка устилается толщиной до 60 см. Показатели зависят от состава почвы и величины возводимого здания.

Ровным фундамент должен быть со всех сторон. Добиться максимальной точности можно в том случае, если использовать для заливки ровную и крепкую опалубку. Выставленный каркас позволит создать необходимую высоту и ширину основанию.

Также стоит помнить, что рубероид или иной гидроизоляционный материал монтируется на абсолютно ровную поверхность. Неровный фундамент способствует негерметичному прилеганию материала, что в свою очередь приводит к раннему разрушению основания.

Устранение погрешности

Сделать ровным фундамент можно с использованием специального уровня. Для выполнения таких мероприятий необходимо обозначить крайние точки фундамента, выходить за пределы ни в коем образе нельзя. С помощью специального устройства определить горизонтальность фундамента особенно просто. С его помощью можно проверить все уклоны и определить несоответствия.

Для выравнивания уже готового фундамента необходимо заново выставить уровень и выровнять поверхность дополнительно. Выставляться устройство должно в нулевой точке. Проверяемый участок должен иметь одинаковые показатели.

Выровнять можно лишь цоколь, дно уже никак не выровнять. Именно поэтому экономить материалы на подушке ни в коем образе нельзя. Закладывать ее необходимо в соответствии с нормативными требованиями.

Согласно требованиям, глубина закладки основания должна быть с показателем от 1 м. Это касается заливки фундамента местности с суровыми зимами. Если земля промерзает от 3 м, то монтировать мельчу фундамент просто нецелесообразно. При промерзании почвы в 1 м высота фундамента составит 0,5 м.

Выравнивание боковин основания

Выравнивание боковых неровностей зависит от степени перекоса. При незначительных несоответствиях необходимо закрепить сетку рабицу с помощью дюбелей или скоб. На такую основу стоит нанести штукатурную смесь, тем самым выровнять поверхность и устранить неточности.

Если погрешности очень большие и фундамент слишком кривой рекомендуется заново установить опалубку и долить основание. В том случае, когда перекос составляет более 5 см необходима установка армирующего пояса. Дополнительный элемент не только укрепит фундамент, но и обеспечит лучшее сцепление жидкого раствора с застывшим бетоном.

Выравнивание верха фундамента

Выравнивание фундамента по горизонту является самым ответственным мероприятием. Ведь верх – это место непосредственной фиксации гидроизоляционного слоя и кладки стен. Именно поэтому неровности на поверхности фундамента просто недопустимы, так как на таком основании положить правильно первый ряд кирпича практически невозможно.

Для выравнивание застывшего фундамента потребуется повторная установка опалубки. При выполнении такого задание необходимо использование уровня. Также с помощью нивелира необходимо определить самую высокую точку основания. Именно это место станет точкой расчетов.

После того, как опалубка установлена и все расчеты выполнены необходимо приготовить раствор, который должен быть намного жиже, чем стандартный бетон.

Для выполнения работ по выравниванию горизонтальной поверхности фундамента используются:

  • свежий цементный раствор негустой консистенции;
  • строительный уровень специального назначения;
  • опалубка, изготовленная из досок;
  • сетка для армирования;
  • инструменты для выполнения работ.

Выровнять горизонтальный фундамент, естественно, не сложно, но лучше, когда выравнивание происходит первоначально и никакая доливка не требуется. Ведь только целостное основание способно быть самым крепким и надежным. Именно поэтому цоколь фундамента необходимо создавать аккуратно и точно.

Правила заливки основания

Для того чтобы правильно залить основание необходимо:

  • смонтировать и установить опалубку;
  • выбрать точку отсчета, или как ее еще называют нулевую. Для этого в углах основания определить нулевые точки;
  • в соответствии с определенными показателями натягивают шнур, который будет фиксировать высоту заливки основания;
  • залить раствор до метки и выровнять поверхность.

Самым простым способом является выравнивание кирпичной кладкой. Такое оформление, естественно, не скажется на прочность основания, но вот на внешний вид оно повлияет лучшим образом. При облицовке кирпичом совсем не обязательно выравнивать боковины, ведь они спрячутся под ровной кладкой кирпича. Выкладывать кирпич следует по традиционной технологии. Выложенный материал подходит под строительство кирпичной дачи.

Выравнивание ленточного и столбчатого фундамента

Оба варианта строительства необходимо возводить особенно ровно и точно, так как от основания зависит дальнейшее строительство и служба строения.

Ленточный фундамент стоит выравнивать не только с боков, но и по горизонтали. Профессионалы рекомендуют не только выровнять цоколь, но и утеплить его.

Столбчатый фундамент используется для строительства дач на неровной местности. Такой тип основания также должен быть максимально точный. Для выравнивания столбчатого фундамента необходимо:

  • определить величину перепада показателей между зафиксированными столбами;
  • смонтировать опалубку для каждой сваи;
  • определить одинаковую высоту заливки на всех опалубках и зафиксировать ее с помощью метки;
  • установить опалубку, уложить армирующий пояс и залить приготовленный бетонный раствор;
  • оставить сваи для высыхания, удалить опалубку;
  • на каждом столбце зафиксировать гидроизоляционный материал.

Специалисты утверждают, что фундамент должен быть смонтирован согласно нормативным требованием, то есть правильно. Придерживайтесь простых рекомендаций, и вы своими руками создадите основание под дачу или баньку.

Материалы: https://idachi.ru/stroitelstvo-i-remont/fundament/kak-vyrovnyat-fundament.html

my-repairs.ru

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

  • маленькая цена за промышленный образец и возможность изготовить его своими силами;
  • простота в проведении разметки;
  • возможность работать в самых трудных для доступа местах;
  • работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
  • обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
  • достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

  • для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
  • часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
  • при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
  • при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
  • устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
  • показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

  • Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
  • Другой конец прибора нужно переместить на тот угол, который проверяют.
  • Разжимают края трубки и выжидают, пока жидкость не выровняется.
  • При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не «хватала» воздух, не пользоваться мутным рукавом.

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

  • гидравлический уровень;
  • воронка для заливания жидкости;
  • небольшое ведерко для заливания воды;
  • маркер или карандаши;
  • следует приготовить рулетку;
  • для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
  • Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

Как выровнять фундамент | Все о бетоне

Как выровнять фундамент

Стены фундамента обычно имеют неровности и на самой поверхности и на углах, поэтому нужно знать, как выровнять фундамент. Выравнивание необходимо, так как сверху на него укладывается слой гидроизоляции, а на неровных поверхностях он будет плохо держаться.

1. Самый доступный и широко используемый метод — выравнивание стен фундамента по маякам. Для этого перфорированные направляющие устанавливают с шагом от одного до полутора метров между каждой направляющей.

2. Затем замешиваете раствор, лучше всего делать его из цемента марки 500 и просеянного песка в соотношениях 1:4. Следует добиться такого раствора, чтобы он получился достаточно густой, но не сухой. Если он будет жидкий, то сразу же после нанесения сползет со стены. Накладывать на фундамент нужно его мастерком по направлению сверху вниз. Работа выполняется в несколько этапов.

3. Следует выждать один или два дня перед тем, как будете наносить следующий слой. Если перепады стен фундамента не очень сильные, то второй слой будет нести выравнивающую окончательную функцию. Поверхность сгладить строительным правилом из алюминия, делая волнообразные движения по стенам. Цикл повторяется пять или шесть раз.

4. Если у стен фундамента наблюдаются перепады более чем 2,5 сантиметра, производится дополнительное армирование. Идеальный вариант – прикрепление сетки рабицы к стене фундамента металлическими скобами. Если сетки нет, то подойдет обычная арматура диаметром 8-10 сантиметров. Ее следует предварительно связать вязальной проволокой. Через месяц в качестве третьего слоя используется акро-клей, который требуется нанести шпателем на поверхность.

wizard-beton.ru

Изготовление и использование уровня воды

Примерно за ту же цену, что и половина бака с бензином в небольшом пикапе, вы можете построить устройство для нивелирования, которое будет столь же точным и универсальным, как самый дорогой вращающийся лазерный уровень или оптический транзистор на рынке. Фактически, этот недорогой уровень может выполнять несколько трюков, которые ни один из этих первоклассных инструментов не может сделать любой ценой — например, «видеть сквозь» или выравнивать препятствия. Более того, он быстро настраивается, может быть изготовлен из предметов в любом хозяйственном магазине, не требует калибровки, практически неуязвим и настолько прост в использовании, что вы сможете обучить каждого плотника-новичка в своей бригаде, как работать. это примерно за 10 минут.

Я, конечно же, имею в виду уровень воды — древний инструмент, который работает по принципу, что вода всегда ищет свой собственный уровень. Наполните длинную гибкую трубку жидкостью, и жидкость на обоих концах будет на одном уровне независимо от того, держите ли вы их вместе или разводите на сотню футов друг от друга (рис. 1). Когда вы научитесь доверять этой идее и примете некоторые базовые меры предосторожности для поддержания точности уровня воды, вы будете поражены тем, что вы можете сделать с помощью такого простого инструмента. Все, что вам нужно сделать, это удерживать или зажимать один конец трубы на начальном уровне, а другой конец — в точке, где вы хотите передать это значение.

Рисунок 1. Пока законы физики не меняются, уровни воды будут работать. Не имеет значения, находятся ли два конца трубки рядом друг с другом или в сотне футов от них. Вода, ищущая свой собственный уровень, обеспечивает ориентиры уровня для удобства сборщика колод.

Создание уровня воды

Чтобы создать базовый уровень воды, вам понадобятся всего четыре предмета: длина прозрачной гибкой трубки, несколько пружинных зажимов, вода или другая жидкость и пара пластиковых кувшинов на один галлон (для помощь с наполнением и доливкой).

НКТ. Это может быть почти любая длина, которая вам нравится; Я считаю, что от 100 до 150 футов — это приемлемая длина, которая подходит для большинства приложений. Подойдет и множество диаметров, но я остановился на внутреннем диаметре 5/16 или 3/8 дюйма для длины до 150 футов. (Уровень, показанный в этой статье, составляет 125 футов 5/16-дюймовой виниловой трубки.) В большинстве «больших коробок» хранятся прозрачные виниловые трубки в больших рулонах, и вы сможете отрезать все, что захотите. Я заплатил около 15 центов за погонный фут за свой (всего меньше 20 долларов с налогом с продаж).

Чем больше длина, тем больше должен быть диаметр (чтобы избежать проблем, упомянутых в разделе «Ловушки и подводные камни» на стр. 84), но не переживайте, если вы не можете найти именно то, что вам нужно. Я использовал все, от трубки для ледогенератора 1/4 дюйма до 5/8 дюйма или больше (размер садового шланга) с хорошими результатами.

Зажимы. Помните, как положить большой палец на конец соломинки, чтобы удерживать жидкость, даже если другой конец открыт? То же самое и с уровнем воды — пока вы можете полностью перекрыть один конец, вы можете перемещать трубку с места на место, не теряя жидкости.Мне нравится использовать пружинные зажимы, которые я покупаю достаточно больших, чтобы их можно было закрепить на куске материала размером 2 дюйма. Таким образом, они могут служить вторым набором рук, если вы работаете в одиночку. Купите одну пару, чтобы закрыть трубку, и пару дополнительных приспособлений, которые помогут вам повесить уровень, когда вы его используете.

Жидкость. Обычная старая вода подойдет в крайнем случае, но я предпочитаю антифриз для омывателя лобового стекла. Его легче увидеть и он менее подвержен образованию пузырьков воздуха; он поставляется в собственном удобном кувшине на галлон для наполнения; и — если вам не повезло работать зимой на улице к северу от линии Мейсон-Диксон — в вашем грузовике не замерзнет за одну ночь.

Fill ‘Er Up

\ Перед первым использованием уровня воды необходимо заполнить его жидкостью. Я делаю это путем откачивания. Я установил полный кувшин антифриза для стеклоомывателя на крыше своего грузовика и с помощью одного из пружинных зажимов прикрепил трубку к кувшину для галлона, чтобы он не выпал (рис. 2). Остальная часть трубки начинается как катушка на земле.

Рисунок 2. Поместив источник жидкости высоко, вам нужно только запустить сифон.Гравитация возьмет верх и в короткие сроки заполнит 150 футов трубы. Жидкость для омывателя ветрового стекла работает лучше, чем вода, потому что благодаря своему цвету ее легче увидеть и она не замерзает.

Быстрое перетаскивание нижнего конца трубки запустит процесс заполнения. Высосать из кувшина ровно столько жидкости, чтобы заполнить трубку немного ниже уровня ее верхнего конца — это все, что нужно для начала потока. После этого берет верх гравитация. Никогда не ждите, чтобы наесться — антифриз в жидкости для омывателя ветрового стекла токсичен.

Когда трубка начнет наполняться, закрепите другой конец в пустой галлоновой кувшине на земле. Как только трубка заполнится — когда полный поток будет течь во второй кувшин, зажмите верхний конец трубки, чтобы остановить поток.

Чтобы долить уровень (чтобы удалить пузырьки воздуха или добавить больше жидкости), вы можете использовать ту же технику сифонирования, но не нужно рисковать антифризом. Я использую крышу моего грузовика, как и раньше, но на этот раз я начинаю со всего, что находится на крыше, вместо того, чтобы оставлять остальные трубы на земле.Затем я снимаю оба зажима и бросаю змеевик с трубкой, заполненной жидкостью, с уровня крыши на землю. Гравитация сделает свое дело и запустит поток новой жидкости.

Немного потренировавшись, вы сможете пополнять уровень воды за пару минут каждый раз, когда выкатываете ее из грузовика. Как только жидкость потечет, поместите нижний конец трубки в пустую емкость для перелива и позвольте новой жидкости полностью заменить жидкость в трубке, вытесняя по пути любые пузырьки воздуха.

Использование уровня воды

Для большинства работ по выравниванию воды установка одинакова: во-первых, заполните свой уровень так, чтобы у вас было от нескольких дюймов до фута или около того пустого пространства на каждом конце. Это понадобится вам для настройки.

Затем найдите способ поддержать оба конца трубки, чтобы они висели вертикально, но могли скользить вверх и вниз. (Здесь пригодятся дополнительные пружинные зажимы и немного творчества.) Достаточно, чтобы по обеим сторонам трубки было закреплено несколько гвоздей, достаточно плотно, но недостаточно туго, чтобы зажать трубку.Вы также можете заправить трубку за J-образный канал с виниловым сайдингом или закрепить ее на стойке уклона или бетонной форме с помощью пары пружинных зажимов (рис. 3).

Рис. 3. Должно быть 50 способов удерживать уровень, но гвозди и зажимы подойдут. Ключ состоит в том, чтобы удерживать конец таким образом, чтобы его можно было перемещать для точной настройки, но при этом не закрывать трубку.

Когда оба конца поддерживаются примерно на нужном уровне, отсоедините оба конца и дайте жидкости найти свой собственный уровень.Отсюда вы можете измерить расстояние вверх или вниз от контрольной отметки и перенести это измерение на другой конец того, что вы нивелируете. Однако я предпочитаю двигать трубку вверх или вниз до тех пор, пока мениск не совпадет с тем, что я пытаюсь выровнять, а затем перехожу к другому концу и делаю отметку (рис. 4). Последний подход надежен и исключает ошибки измерения: мой любимый провал — удерживать ленту на дюймовой отметке на одном конце, но забываю сделать это на другом.

Рисунок 4. Маркировка непосредственно с уровня жидкости — самый точный подход к использованию уровня воды. Однако вы также можете зажать первый конец на удобной высоте и измерить вверх или вниз до заданного уровня. Затем на том конце, уровень которого вы устанавливаете, просто измерьте такое же расстояние и отметьте.

Подводные камни и ловушки

Использовать уровень воды очень просто, но точность требует непрерывного столба жидкости более или менее при одинаковой температуре — без перегибов или плоских пятен в трубке и без пузырьков воздуха.Ниже приведены некоторые типичные проблемы, с которыми вы можете столкнуться.

Неравномерное расширение. Как вода, так и антифриз на спиртовой основе значительно расширяются при нагревании, поэтому оставление половины трубки в тени, а другая половина запекается под прямыми летними лучами солнца, может испортить результаты на 3/8 дюйма между измерениями. Чем меньше диаметр используемой трубки, тем хуже эффект. Если это произойдет, лучше всего долить уровень из кувшина на галлон, чтобы выровнять температуру жидкости.

Перегибы. Жидкость должна иметь возможность свободно течь по трубке во время использования. Перегибы (или новички, наступающие на трубку или стоящие на ней на коленях) полностью испортят ваши результаты. Небольшое образование здесь имеет большое значение.

Пузырьки воздуха. Если все, что вы делаете, — это снимаете грубый уклон, пара маленьких пузырей не будет иметь большого значения (рис. 5). Однако, если вы выравниваете опоры или пытаетесь выложить лестницу, вам нужна точность, и каждый пузырь воздуха на вашем уровне является переменной, которая ухудшит ваши результаты.Независимо от того, насколько я осторожен, кажется, что в моем грузовике всегда появляются пузырьки воздуха. По этой причине я доливаю воду каждый раз, когда использую ее. Сифонирование новой жидкости избавляет от пузырьков воздуха.

Рис. 5. Пузырьки в жидкости ухудшают точность уровня. Чтобы избавиться от них, просто наполните тюбик. Перегибы тоже плохие, так что не наступайте на шланг. Наконец, разница температур может повлиять на точность, поэтому избегайте использования уровня воды наполовину на солнце и наполовину в тени.

Как только вы привыкнете к простоте и экономичности уровня воды, вы задаетесь вопросом, почему кто-то будет тратить больше средств на инструменты, которые не так просты в использовании и которые намного более деликатны в полевых условиях. . И подумайте — если кто-то вломится в ваш грузовик, этот лазерный уровень за 400 долларов станет главной целью. Ведь вор переступит через моток виниловой трубки, чтобы схватить его.

Джо Стоддард — консультант по технологиям и совершенствованию процессов в строительной отрасли.Найдите его онлайн-модератором форума экспертов по компьютерным решениям Journal of Light Construction на сайте www.jlconline.com.

Гидроэлектроэнергия: как это работает

• Школа водных наук ГЛАВНАЯ • Темы водопользования •

Падающая вода производит гидроэлектроэнергию.

Кредит: Управление долины Теннесси

Так как же нам получить электричество из воды? Фактически, гидроэлектростанции и угольные электростанции производят электроэнергию одинаковым образом.В обоих случаях источник энергии используется для вращения пропеллероподобной детали, называемой турбиной, которая затем вращает металлический вал в электрическом генераторе, который является двигателем, вырабатывающим электричество. На угольной электростанции пар вращает лопасти турбины; тогда как гидроэлектростанция использует падающую воду для вращения турбины. Результаты такие же.

Взгляните на эту схему (любезно предоставленную Управлением долины Теннесси) гидроэлектростанции, чтобы увидеть подробности:

Теория состоит в том, чтобы построить плотину на большой реке , которая имеет большой перепад высот (в Канзасе или Флориде не так много гидроэлектростанций).Плотина хранит много воды за собой в резервуаре . У подножия стены дамбы находится водозабор. Гравитация заставляет его проваливаться через напорный водовод внутри дамбы. В конце напорного водовода находится пропеллер турбины, который вращается движущейся водой. Вал турбины идет вверх в генератор, который производит мощность. К генератору подключены линии электропередач, по которым электричество доставляется в ваш дом и в мой. Вода проходит мимо гребного винта через отводной канал в реку мимо плотины.Кстати, играть в воде прямо под плотиной, когда выходит вода, — не лучшая идея!

Турбина и генератор вырабатывают электроэнергию

Схема гидроэлектрической турбины и генератора.

Источник: Инженерный корпус армии США

Что касается того, как работает этот генератор, Инженерный корпус объясняет это следующим образом:
«Гидравлическая турбина преобразует энергию текущей воды в механическую энергию.Гидроэлектрический генератор преобразует эту механическую энергию в электричество. Работа генератора основана на принципах, открытых Фарадеем. Он обнаружил, что когда магнит проходит мимо проводника, он заставляет течь электричество. В большом генераторе электромагниты создаются за счет циркуляции постоянного тока через петли из проволоки, намотанные на стопки пластин из магнитной стали. Они называются полевыми полюсами и устанавливаются по периметру ротора. Ротор прикреплен к валу турбины и вращается с фиксированной скоростью.Когда ротор вращается, полюса поля (электромагниты) проходят мимо проводников, установленных в статоре. Это, в свою очередь, вызывает прохождение электричества и повышение напряжения на выходных клеммах генератора ».

Гидроаккумулятор: повторное использование воды для пикового спроса на электроэнергию

Спрос на электроэнергию не «плоский», а постоянный. Спрос повышается и понижается в течение дня, и за ночь потребность в электричестве в домах, на предприятиях и других объектах снижается.Например, здесь, в Атланте, штат Джорджия, в 17:00 в жаркий августовский выходной день можно поспорить, что существует огромный спрос на электроэнергию для работы миллионов кондиционеров! Но 12 часов спустя, в 5:00 … не так уж и много. Гидроэлектростанции более эффективны в обеспечении пиковой потребности в энергии в течение коротких периодов времени, чем электростанции, работающие на ископаемом топливе и атомные электростанции, и один из способов сделать это — использовать «гидроаккумулирующие станции», которые повторно используют одну и ту же воду более одного раза.

Насосный накопитель — это метод сохранения воды в резерве на период пиковой нагрузки за счет перекачки воды, которая уже прошла через турбины, в резервный бассейн над электростанцией в то время, когда потребность потребителей в энергии низка, например, во время Середина ночи.Затем воде позволяют течь обратно через турбогенераторы в периоды, когда потребность высока и на систему ложится большая нагрузка.

Гидроаккумулятор: повторное использование воды для пикового спроса на электроэнергию

Резервуар действует как батарея, накапливая энергию в виде воды, когда потребности в ней низкие, и вырабатывая максимальную мощность в периоды суточных и сезонных пиковых нагрузок. Преимущество гидроаккумулирующего оборудования заключается в том, что гидроагрегаты могут быстро запускаться и быстро регулировать производительность.Они работают эффективно при использовании в течение одного или нескольких часов. Поскольку гидроаккумулирующие водохранилища относительно малы, затраты на строительство, как правило, невысоки по сравнению с обычными гидроэнергетическими сооружениями.

Использование уровня воды — Fine Homebuilding

Зайдите в любой хороший строительный магазин, и вы найдете больше необычных устройств для выравнивания, чем вы можете сосчитать. Но какие из них вам действительно нужны? Если вы домовладелец или мелкий ремонтник, ответ, вероятно, ни один из них.Если ваши потребности в выравнивании на большие расстояния скромны — скажем, вам нужно расположить кухонные шкафы, выровнять ряд окон или выровнять потолок, — все, что вам действительно нужно, это длина пластиковой трубки и ведро с чистой водой.

Хотя этому простому устройству не хватает сексуальной привлекательности строительного уровня или высокотехнологичного лазера, оно столь же точное и еще более универсальное. В отличие от своих дорогих конкурентов, уровень воды не зависит от прямой видимости, поэтому вы можете выравнивать углы, не перезагружая инструмент.

Некоторым людям уровень воды кажется загадочным устройством, но единственная магия, в которой задействована сила тяжести. Каждый водоем ищет свой уровень; не имеет значения, находится ли эта вода в Атлантическом океане или в 50 футах пластиковой трубы.

Настройка занимает минуты

Шаг 1: Добавки улучшают производительность. Наполните шланг, откачав воду из поднятого ведра, и дайте воде течь достаточно долго, чтобы вытеснить пузырьки воздуха. Чистая вода подойдет, но несколько капель ополаскивателя для посудомоечных машин Jet-Dry улучшат текучесть.Небольшая ложка пищевого красителя делает жидкость более заметной, но при проливании она оставляет пятна.

Шаг 2: Если оба конца совпадают, все готово. Проверьте точность уровня, удерживая оба конца вместе. Если уровни воды не совпадают (и вы не стоите на шланге), значит, в линии застряли пузырьки воздуха. Если вы не можете избавиться от пузырьков, нажав пальцем на линию, лучше всего опорожнить шланг и повторно выполнить сифон.

Советы по построению одноместного уровня воды

Недостатком уровня воды шлангового типа является то, что для работы с ним требуется два человека.Если вы работаете в одиночку, вы можете построить уровень воды для одного человека, просверлив отверстие в пластиковом ведре, вставив несколько дюймов шланга и запечатав края силиконом; или вы можете приобрести эффективную готовую версию примерно за 30 долларов в компании Aqua-Level Mfg. Co. Этот тип уровня работает по принципу, согласно которому вода в шланге будет достигать того же уровня, что и поверхность воды в резервуаре.

Контрольная точка для каждого угла

Шаг 3: V отмечает точку.Нарисуйте видную V-образную форму на прямой линии, чтобы указать точную высоту. (Примечание: поскольку поверхность воды в трубе слегка вогнута, оба работника должны заранее согласовать, отмечать ли высокую точку или нижнюю точку.)

Шаг 4: Один человек делает ставку, а другой работает в помещении. После установки ориентира в удобном углу один рабочий остается в этом месте с одним концом шланга (фото вставки), в то время как его партнер направляется к ближайшему углу с противоположным концом и карандашом.Первый рабочий медленно перемещает трубку вверх или вниз, пока поверхность воды не совместится с отметкой. Сделав паузу на несколько секунд, чтобы убедиться, что вода перестала двигаться, он дает своему коллеге разрешение пометить стену.


Шаг 5: Создайте ровное игровое поле и позаботьтесь о высоте позже. Во многих ситуациях проще выбрать произвольную высоту — желательно на уровне глаз — и использовать уровень воды, чтобы установить ориентир в каждом углу.Как только эти ориентиры будут установлены, можно использовать рулетку или столбик, чтобы быстро определить правильную высоту.

Автор фотографии: Энди Энгель

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Bon Tool Masonry & Construction Precision Water Hydro Level, Sands, Crick, Stabila, Empire Levels, Line Level, Torpedo Level, I-Beam Level, Комбинированный квадрат и уровень

Уровень макета

* 100 ‘рихтовки
* Точность 1/32 дюйма
* Включает 50-футовую трубку, футляр для переноски и инструкции.

Работа одним человеком экономит время и снижает вероятность ошибок.

Использование прозрачного прочного пластика позволяет избежать образования пузырей.

Гидроуровень хорошо приспособлен для внутренних работ; потолки, полы, сантехника, и т. д. Он легко удлиняет горизонтальные линии вверх или вниз, вокруг препятствий или над ними. Размещение трубки выше резервуара не вызывает и ошибки. Для короткие передачи, вытащите только трубку, достаточную для работы.

Заполнить гидроуровень:
Выдавите пищевой краситель в стеклянную банку или банку и добавьте 2 1/4 стакана водопроводной воды.Поставьте банку на возвышение и прижмите конец трубки ко дну. Вставлять короткую трубку в вентиляционное отверстие резервуара и слегка отсосите, чтобы запустить сифон действие. Когда банка пуста, трубка будет заполнена без воздуха. пустоты и резервуар будет заполнен примерно наполовину, что соответствует условиям необходимо для точного выравнивания. С замененной крышкой трубки уровень готов к размотке. Вращайте емкость, чтобы не перегибать трубку.

Прецизионное нивелирование:
Трубка Hydrolevel разработана для лучшего движения воды; не слишком быстро и не слишком медленно и с небольшим отскоком при остановке.Пусть вода остановится примерно в шести дюймах от конца трубки. Слегка встряхните нижнюю трубку, чтобы вода осядет и поставьте там отметку. Для двойной проверки опустите трубку примерно на два дюйма и дайте воде подняться до отметки. Затем поднимите трубку примерно на два дюймов и дайте воде упасть до отметки. Эта отметка будет иметь точность до 1/32. дюйма, если в резервуаре есть запас воды и нет пустот в резервуаре. трубка.

Чистая вода:
Гидравлический уровень лучше всего работает с водопроводной водой, окрашенной, чтобы ее было видно.После через несколько недель эта окрашенная вода может стать вялой из-за роста бактерий, в этом случае его необходимо заменить чистой водой. Четверть стакана втирания спирт или две столовые ложки отбеливателя для стирки сохранят воду чистой в течение дольше, но отбеливатель потускнеет.

Присоединение к резервуару:
Это соединение представляет собой коническое гнездо, в которое вставляется трубка. После уровень заполнен и используется, проверьте это соединение перед тем, как убрать его.Если он протекает тогда или позже, соединение можно легко восстановить. С участием плоскогубцами вытащить трубку из гнезда. Отрежьте примерно два дюйма и нанесите закончить силиконом или другим водостойким клеем. С помощью плоскогубцев надавите на трубку обратно в розетку, как пробку в бутылку.

Уложить в гостях:
Когда макет закончен, закрутите трубку обратно в емкость. Удалять колпачок трубки для предотвращения образования воздушных пустот после длительного простоя. Гидроуровень остается готовым к немедленному использованию.

Объяснение

Гидроэнергетика — Управление энергетической информации США (EIA)

Гидроэнергетика — это энергия движущейся воды

Люди давно используют силу воды, текущей в ручьях и реках, для производства механической энергии. Гидроэнергетика была одним из первых источников энергии, используемых для производства электроэнергии, и до 2019 года гидроэнергетика была крупнейшим источником общего годового производства электроэнергии из возобновляемых источников в США.

В 2020 году на гидроэлектроэнергию приходилось около 7.3% от общего объема производства электроэнергии в коммунальном масштабе США 1 и 37% от общего объема производства электроэнергии из возобновляемых источников в коммунальном масштабе. Доля гидроэлектроэнергии в общем объеме производства электроэнергии в США со временем снизилась, в основном из-за увеличения производства электроэнергии из других источников.

Гидроэнергетика зависит от круговорота воды

  • Солнечная энергия нагревает воду на поверхности рек, озер и океанов, что приводит к ее испарению.
  • Водяной пар конденсируется в облака и выпадает в виде осадков — дождя и снега.
  • Осадки собираются в ручьях и реках, которые впадают в океаны и озера, где они испаряются и снова начинают цикл.

Количество осадков, которые стекают в реки и ручьи в географической области, определяет количество воды, доступной для производства гидроэлектроэнергии. Сезонные колебания количества осадков и долгосрочные изменения в структуре осадков, такие как засухи, могут иметь большое влияние на доступность производства гидроэлектроэнергии.

Источник: адаптировано из Национального проекта развития энергетического образования (общественное достояние)

Источник: Управление долины Теннесси (общественное достояние)

Гидроэлектроэнергия вырабатывается с помощью движущейся воды

Поскольку источником гидроэлектроэнергии является вода, гидроэлектростанции обычно располагаются на источнике воды или рядом с ним. Объем потока воды и изменение высоты — или падения, часто называемого напором — от одной точки к другой определяют количество доступной энергии в движущейся воде.Как правило, чем больше расход воды и чем выше напор, тем больше электроэнергии может производить гидроэлектростанция.

На гидроэлектростанциях вода течет по трубе или водопроводу , затем толкает лопасти турбины и вращает их, вращая генератор для выработки электроэнергии.

Обычные гидроэлектростанции включают:

  • Русловые системы , где сила течения реки оказывает давление на турбину.Сооружения могут иметь водослив в водотоке для отвода потока воды к гидротурбинам.
  • Системы хранения , где вода накапливается в резервуарах, созданных плотинами на ручьях и реках, и сбрасывается через гидротурбины по мере необходимости для выработки электроэнергии. Большинство гидроэнергетических объектов США имеют плотины и водохранилища.

Гидроэлектростанции с гидроаккумулятором — это тип гидроаккумулирующей системы, в которой вода перекачивается из источника воды в водохранилище на более высоком уровне и сбрасывается из верхнего водохранилища в гидротурбины, расположенные ниже верхнего водохранилища.Электроэнергия для перекачки может поставляться гидротурбинами или другими типами электростанций, включая ископаемое топливо или атомные электростанции. Обычно они перекачивают воду в хранилище, когда спрос на электроэнергию и затраты на ее производство и / или когда оптовые цены на электроэнергию относительно низкие, и высвобождают накопленную воду для выработки электроэнергии в периоды пикового спроса на электроэнергию, когда оптовые цены на электроэнергию относительно высоки. Гидроэлектростанции с гидроаккумулятором обычно используют больше электроэнергии для перекачки воды в верхние водохранилища, чем они производят с накопленной водой.Таким образом, гидроаккумулирующие сооружения имеют чистый отрицательный баланс выработки электроэнергии. Управление энергетической информации США классифицирует выработку электроэнергии на гидроаккумулирующих гидроэлектростанциях как отрицательную.

История гидроэнергетики

Гидроэнергетика — один из старейших источников энергии для производства механической и электрической энергии, и до 2019 года она была крупнейшим источником общего годового производства электроэнергии из возобновляемых источников в США.Тысячи лет назад люди использовали гидроэнергетику, чтобы крутить гребные колеса на реках для измельчения зерна. До того, как в Соединенных Штатах стали доступны паровая энергия и электричество, зерновые и лесопильные заводы питались напрямую от гидроэлектроэнергии. Первое промышленное использование гидроэлектроэнергии для производства электроэнергии в Соединенных Штатах было в 1880 году для питания 16 щеточно-дуговых ламп на фабрике стульев Росомахи в Гранд-Рапидс, штат Мичиган. Первая в США гидроэлектростанция для продажи электроэнергии открылась на реке Фокс недалеко от Аплтона, штат Висконсин, 30 сентября 1882 года.

В Соединенных Штатах работает около 1450 обычных и 40 гидроаккумулирующих гидроэлектростанций. Самая старая действующая гидроэлектростанция в США — это гидроэлектростанция Whiting в Уайтинге, штат Висконсин, которая была введена в эксплуатацию в 1891 году и имеет общую генерирующую мощность около 4 мегаватт (МВт). Большая часть гидроэлектроэнергии в США производится на крупных плотинах на крупных реках, и большинство из этих плотин гидроэлектростанций были построены до середины 1970-х годов федеральными правительственными агентствами. Самый крупный U.Гидроэнергетический объект Южной и крупнейшая электростанция США по генерирующей мощности — это гидроэлектростанция Гранд-Кули на реке Колумбия в Вашингтоне с общей генерирующей мощностью 6765 МВт.

1 Электростанции коммунального назначения имеют не менее 1 мегаватта общей мощности по выработке электроэнергии. Генерирующая мощность — это чистая летняя мощность.

Последнее обновление: 8 апреля 2021 г.

Гидравлические уровни воды — UPPCO

Эти данные обновляются каждые 10 минут.

Уровни воды Последнее обновление 10/12/2021 11:20:00 ET
Мертвая река Смена за 4 часа 12-часовая смена
Сильвер Лейк
Уровень напорной воды 1478,37 фут +0,02 0,00
Уровень воды в хвосте 1457.83 фут 0,00 +0,03
Общий расход 15,00 CFS 0,00 0,00
Подъемник
Уровень напорной воды 1337,58 фут +0.01 0,00
Уровень воды в хвосте 1196.94 фут -0,02 -0,02
Общий расход 108 CFS -8,00 -7,00
МакКлюр
Уровень напорной воды 1196,26 фут +0,05 +0,12
Общий расход 103 CFS -1.93 -1,40
Река Онтонагон Смена за 4 часа 12-часовая смена
Bond Falls
Уровень напорной воды 1470,95 фут +0.01 +0,02
Поток среднего ответвления 84 CFS -0.30 -0,60
Поток системы каналов 42 CFS -0,89 -0,89
Виктория
Уровень напорной воды 907,27 фут 0,00 +0,03
Уровень воды в хвосте 692.33 фут 0,00 +0.01
Общий расход (в большинстве случаев отображаемый поток представляет собой комбинацию Powerhouse и Bypass Reach) 280 CFS +0,32 -0,21
Осетровые реки Смена за 4 часа 12-часовая смена
Прикетт
Уровень напорной воды 768.20 фут 0,00 0,00
Уровень воды в хвосте 713,95 фут +0,02 +0.01
Общий расход 290 CFS -1,05 +12,24
Река Эсканаба Смена за 4 часа 12-часовая смена
Бони Фоллс
Уровень напорной воды 906.20 фут -0,02 +0,02
Уровень воды в хвосте 856,27 фут +0,04 +0,15
Общий расход 362 CFS +19.18 +46.15
Плотина 3
Уровень напорной воды 665.71 фут -0,01 +0.06
Уровень воды в хвосте 638,66 фут -0,02 +0,03
Общий расход 470,18 CFS +2,45 -3,43
Плотина 1
Уровень напорной воды 604.22 фут +0,10 +0,10
Уровень воды в хвосте 579,88 фут -0,58 -0,99
Общий расход 459,94 CFS +23.76 +3,60

Данные любезно предоставлены Energy Supply and Control

UPPCO отображает эти данные только в информационных целях и не дает никаких гарантий относительно их точности или частоты обновления.

Плотина гидроэлектростанции — Энергетическое образование

Луиза, я внес небольшие изменения на эту страницу. Как вам это кажется? — Джейсон

Рисунок 1. Плотина Ингурской ГЭС. [1]

Плотина гидроэлектростанции является одним из основных компонентов гидроэлектростанции. Плотина — это большое искусственное сооружение, построенное для удержания некоторого водоема. Помимо строительства с целью производства гидроэлектроэнергии, создаются плотины для регулирования речного стока и регулирования паводков. [2] На некоторых реках строятся небольшие плотины, известные как плотины, для контроля и измерения расхода воды.

Плотины — это тип подпорной конструкции, которая представляет собой конструкции, построенные для создания больших постоянных водоемов, известных как резервуары. Эти резервуары могут использоваться для орошения, производства электроэнергии или водоснабжения. Эти сооружения построены на руслах рек и задерживают воду, поднимая уровень воды. Дамбы могут быть построены вместе с плотиной для повышения эффективности плотин за счет предотвращения выхода воды из водохранилища второстепенными путями. [3]

Плотины могут варьироваться от относительно небольших до очень больших структур. Самая высокая плотина в Соединенных Штатах расположена недалеко от Оровилла, Калифорния, ее высота составляет 230 метров, а ширина — 1,6 километра. [2] Самая большая плотина в мире — плотина Цзиньпин на реке Ялонг в Китае, ее высота составляет 305 метров. В Канаде насчитывается более 10 000 плотин, из которых 933 относятся к категории крупных плотин. [4] Самая высокая плотина в Канаде — это плотина Мика на реке Колумбия, ее высота составляет 243 метра.Еще одна известная канадская плотина — плотина W.A.C Bennett на реке Пис, примечательна большим объемом водохранилища 7,4 x 10 9 кубических метров и высотой 190,5 метров.

Строительство

Строительство этих плотин сложное и трудоемкое. Перед началом строительства вода отводится или не проходит через строительную площадку. После того, как вода отведена, фундамент очищается, выкапывается, и камни или отложения, которые будут служить фундаментом, отремонтированы и признаны прочными.Это делается для того, чтобы порода или осадки не сдвинулись или не разрушились в результате нагрузки на плотину и водохранилище. Для усиления фундамента можно использовать опоры, известные как анкерные болты. Над плотиной можно использовать анкерные болты и сетку для предотвращения падения камней на плотину. Затем по краям плотины строятся опалубки, внутрь помещается арматура и закачивается бетон. Это делается по частям, и бетон заливается постепенно в виде блоков. После того, как плотина будет построена, резервуар может наполняться под строгим контролем.Во время этого процесса за плотиной ведется наблюдение. Затем добавляются другие конструкции, обеспечивающие функционирование плотины. [5]

Операция

Плотины — это всего лишь один компонент всего гидроэлектростанции, но это один из основных видимых компонентов системы. Назначение плотины гидроэлектростанции — обеспечить место для преобразования потенциальной и кинетической энергии воды в электрическую с помощью турбины и генератора. Плотины действуют как место, где вода удерживается и выпускается контролируемым образом с помощью гидравлических турбин, позволяя преобразовывать механическую энергию воды в электрическую. [6]

Типичные плотины создают резервуар, в котором вода хранится на заданной высоте. Эта высота и скорость, с которой вода течет из резервуара через турбины, определяют, сколько электроэнергии может быть произведено. Это можно рассчитать с помощью уравнения гидроэнергетики. По мере увеличения высоты плотины увеличивается и количество вырабатываемой электроэнергии. В верхней части плотины есть ворота, которые используются для блокировки или выпуска воды из резервуара.Эти ворота открываются или закрываются в соответствии с потребностями в электроэнергии. Между вершиной плотины и турбинами проходит ряд каналов, известных как затворы, которые направляют воду вниз и регулируют наклон падающей воды, чтобы обеспечить максимальную эффективность плотины.
