Как правильно установить выключатель света вверх или вниз

Некоторые светильники включаются при помощи шнурка или выключателя, находящегося на проводе, другие отключаются при помощи проходных выключателей, для которых не существует положения «включено» или «отключено», но большинство люстр отключается обычными выключателями, у которых есть вернее и нижнее положение.

Конструкция этих устройств позволяет установить их любым способом, даже положить набок, но установку коммутационных приборов нельзя производить произвольно. Поэтому при монтаже освещения важно знать, как правильно установить выключатель света — вверх или вниз.

Нормативные документы

На сегодняшний день ни в одном нормативном документе нет чётких указаний, как ставить выключатель освещения, но по аналогии с другими коммутационными приборами свет должен отключаться при движении рычага или клавиши вниз.

Эти требования содержатся в ПУЭ 7 пункт 4.1.9. Здесь указано, что выключатели и разъединители должны монтироваться таким образом, чтобы исключить включение при падении на рукоятку тяжёлых предметов или при воздействии собственного веса. Соответственно, включенным положением у этих устройств является верхнее, а отключённым нижнее.

Как правильно установить выключатель света — вверх или вниз было указано в Строительных Нормах и Правилах (СНиП и ГОСТ Р 50571. 1-93), где было указано, что бытовые выключатели должны отключать свет при нажатии на нижний край рычага или клавиши, однако в 2010 году эти документы были заменены новыми, в которых это требование отсутствует.

Сейчас свет включается вверх или вниз на выключателе — это вопрос предпочтений жителей дома или дизайнеров.

Правила установки выключателя

Самостоятельный монтаж выключателя доступен любому домашнему мастеру, но делать это необходимо по определённым правилам, обеспечивающим удобство и безопасность эксплуатации.

Где лучше ставить выключатель освещения

Так как в нормативных документах не указывается правильное положение выключателя света, то основным мотивом при выборе места и способа монтажа является удобство жильцов, но дизайнеры рекомендуют при этом соблюдать следующие правила:

Все выключатели должны располагаться на одинаковой высоте и включаться в одну сторону. При этом они не должны закрываться открытой дверью.
Желательно учесть традицию включения света вверх. Это упростит использование освещения гостями дома.
Самой удобной высотой для установки коммутационных приборов является уровень дверных ручек. Это связано с мышечной памятью — ручки на всех дверях во всех помещениях находятся на одной высоте.
В жилых комнатах и коридорах выключатели монтируются внутри помещений, в кладовках и санузлах снаружи. Это связано с наличием или отсутствием окон и естественного освещения.

Совет! Даже если в доме есть маленькие дети, нет необходимости поднимать выключатели на недоступную для них высоту. Период игр с такими устройствами быстро проходит, после чего они будут нужны именно внизу, для самостоятельного включения света ребёнком.

Как должен включаться выключатель: вверх или вниз

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно установить выключатель света — вверх или вниз, на корпусе устройств некоторых производителей имеется маркировка, согласно которой свет включается при нажатии клавиши «вверх».

Такое положение коммутационного устройства сохранилось во всех зданиях, электропроводка в которых выполнена согласно ГОСТу Р 50571. 1-93. Сейчас большинство людей, живущих в таких домах, приходя в помещение с новыми выключателями, для включения освещения автоматически

нажимают верхнюю часть клавиши.

Информация! Кроме выключателей движением рычага вверх включаются автоматические выключатели, дифференциальные автоматы, УЗО и другое оборудование которые используются в бытовых электрощитках.

Ноль или фаза на выключателе

Говоря о правилах установки выключателя нельзя обойти вниманием вопрос, какой провод, нулевой или фазный должен подходить к выключателю. Разногласий здесь быть не может — согласно ПУЭ п.6.6.28 в однофазных сетях однофазные разъединители должны разрывать именно фазу.

В этом документе не проводится различие между однополюсными автоматами, рубильниками и обычными бытовыми выключателями, поэтому ко всем этим устройствам должен подходить фазный провод.

Отключать фазу необходимо для того, чтобы в отключенном состоянии к электроприборам не подводилось напряжение. Это упрощает ремонт и позволяет быстро отключить светильник в аварийной ситуации.

Конструкция выключателя освещения

В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.

Защитные элементы и крепление

Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:

Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крпление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.

Контакты

Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.

К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.

Информация! На корпусе некоторых моделей выключателей имеется схема подключения, для монтажа других аппаратов необходимо использовать тестер.

Как самостоятельно установить выключатель

Установка выключателей производится во время монтажа электропроводки. Для выполнения этой работы достаточно обладать элементарными знаниями электротехники и владеть электромонтажным инструментом.

Как прозвонить контакты выключателя мультиметром

Не все производители изображают схему устройства на его корпусе, кроме того могут быть сомнения в исправности аппарата, поэтому перед установкой желательно прозвонить выключатель мультиметром или прозвонкой и проверить исправность аппарата, а так же в каком положении клавиши коммутационное устройство будет включено.

Эта проверка выполняется ДО монтажа прибора следующим образом:

1. снять крышку с выключателя;
2. включить мультиметр в положение для определения сопротивления или проверки диодов;
3. измерить сопротивление между обоими клеммами выключателя;
4. положение клавиши, в котором показания прибора будут минимальными, будет «включено».

Для проверки исправности двух- и трёхклавишного выключателя п.п. 3-4 необходимо повторить для каждой клавиши. Сопротивление измеряется между общей клеммой и контактами каждой из них. Общая клемма находится между ними или с противоположной стороны, в зависимости от конструкции.

Важно! Перед проверкой выключателя во время ремонта электропроводки необходимо отключить питание линии соответствующим автоматом.

На какой контакт подключать фазу: к подвижному или неподвижному

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.

Однако, в связи с тем, что все детали выключателя закрыты пластиковыми элементами, определить, какой из контактов одноклавишного прибора является подвижным не всегда получится. Поэтому такой аппарат допускается подключать любым способом.

В отличие от этого прибора в многоклавишном выключателе подвижные контакты соединены с общей клеммой и фазный провод необходимо присоединять именно с ней.

Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой.

Выключатель с подсветкой: как правильно установить

Для того чтобы проще было найти выключатель в тёмной комнате, некоторые фирмы производители изготавливают устройства с подсветкой. Для этого в корпусе аппарата имеется неоновая лампочка или светодиод с последовательно включённым токоограничивающим резистором.

Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.

Некоторые модели светодиодных и энергосберегающих ламп при подключении к выключателю с подсветкой начинают периодически вспыхивать. Это связано с особенностями работы электронной платы лампочки. В этом случае необходимо отключить подсветку или установить параллельно светильнику резистор номиналом 1МОм и мощностью 0,5-2Вт.

Опасна ли неправильная установка выключателя

Отсутствие чётких норм, как должен включаться выключатель, может привести к тому, что замена сгоревшей лампы будет производиться после нажатия клавиши «вниз», что из-за нарушения традиции установки выключателя «вниз-отключено» соответствует включённому положению освещения и эта работа будет выполнена без снятия напряжения.

Такая замена лампы энергосберегающей лампы или лампы накаливания является опасной из-за имеющейся вероятности разрушения стеклянной колбы.

Менять светодиодные светильники под напряжением так же не рекомендуется, но особенно опасным является ремонт или замена люстры при «выключенном» свете. Это гарантировано приведёт к электротравме или короткому замыканию.

Вывод

Несмотря на отсутствие норм, указывающих, как правильно установить выключатель света вверх или вниз, у большинства людей есть привычка включать свет нажатием на верхнюю часть клавиши, а отключение нажатием клавиши вниз. Это позволяет гарантированно отключать освещение при ремонте светильника или замене лампы.

Похожие материалы на сайте:

Подключение 1-но клавишного выключателя
Подключение 2-х клавишного выключателя
Подключение 3-х клавишного выключателя

Положение выключателя при включенном и выключенном свете

Выключатель света должен быть установлен не только так как вам хочется, а так, чтобы по нему можно было четко определить в каком положении он находится. Но сейчас нет действующих нормативных документов, которые это регламентируют, поэтому все ставят их как попало. В этой статье мы расскажем читателям сайта Сам Электрик, каким должно быть положение выключателя при включенном свете и выключенном.

Наперед будет сказано – ВВЕРХ. Но так ли это? Давайте разбираться!

Как мы уже сказали, на момент написания статьи нет четких рекомендаций, но можно провести аналогию с другими коммутационными приборами. Например, рубильники конструктивно выполняются так, что его ножевые контакты замыкаются при включении рычага-рукояти вверх. Соответственно при размыкании рукоять опускают вниз, переводя её из вертикального в горизонтальное положение.

Тогда в случае аварийной ситуации его контакты можно легко разорвать, например, повиснув на рычаге всем телом. Такое положение еще и обеспечивает защиту от самопроизвольного включения под собственным весом, если по какой-то причине рычаг рубильника опустится вниз или на него упадет посторонний предмет – контакты разомкнутся. Поэтому при проведении работ на линии, которая от него запитана, не может произойти несанкционированное включение и это не приведет к электротравмам.

Однако в ПУЭ 7 есть пункт 4.1.9, где регламентируется положение рубильников.

Пожалуй, это единственный действующий на сегодняшний день документ с таким указанием.

Автоматические выключатели все конструктивно выполняются так, что при положении флажка «вверх» он включен, об этом говорят и подписи, и индикаторы, расположенные на лицевой панели. При отключении автомата вы всегда опускаете флажок вниз. Заметьте, что отключает он легче чем взводится, что также облегчает отключение при нештатных ситуациях. Соответственно питание, обычно, подводится к коммутационным приборам сверху, а потребители подключаются к нижним клеммам – это правило также повышает безопасность при обслуживании электрощитов.

Даже старые автоматы типа «АП» в квадратных черных корпусах имеют две кнопки – верхняя включает, а нижняя отключает цепь, здесь прослеживается та же тенденция.

Отсюда можно вывести мнемоническое правило:

Вверх – включено, сверху есть напряжение. Вниз – выключено, внизу нет напряжения.

Помните, что это все справедливо при грамотном монтаже и является признаком хорошего тона среди электриков.

Что касаемо выключателей света, то в большинстве случаев они монтируются аналогично – в разрыв фазного проводника, подключенного к верхним клеммам, так чтобы при нажатии на верхнюю часть клавиши его контакты замыкались и свет включался.

Но современные выключатели света встречаются разных конструкций, и в виде привычных всем клавиш, и ретро-тумблеров, тумблеров более футуристичной конструкции и даже сенсорные, в которых вообще не на что нажимать. Поэтому их ориентация в пространстве может определяться производителем.

При монтаже обратите внимание, какое нормальное положение для установки предусмотрел производитель – могут быть нанесены надписи типа «Вкл» и «Выкл», «on» и «off», или «I» и «O».

Если есть подсветка – то обычно он устанавливается так, чтобы окошко индикатора располагалось сверху.

Хотя есть модели и с окошком подсветки снизу.

Тем не менее встречается и горизонтальное расположение клавиш, иногда это предусмотрено конструкцией, а иногда так делают для удобства пользователя при монтаже изделия на уровне рабочего стола.

Расположение выключателя света также может влиять на удобство включения вверх или вниз. Например, считается что если выключатель монтируют на уровне опущенной вниз руки, то его легче включать нажатием на её верхнюю часть. Если же выключатель находится на уровне плеча или глаз – его легче включить нажатием на нижнюю часть. Но даже в таком случае мы рекомендуем устанавливать так, чтобы свет включался «вверх».

Также не следует забывать о старых поворотных рычагах, такие модели до сих пор встречаются в каталогах производителей электроустановочных изделий в стиле ретро. Здесь вертикальное положение рычага обычно говорит, что свет включен.

Каждый сам решает, как включать ему свет – вверх или вниз и сам определяет, как ставить выключатель света – высоко или низко. Главное, чтобы во всех помещениях и комнатах они были установлены одинаково и включались в одном положении. Это нужно для того, чтобы при замене лампы или ремонте светильника вы могли определить, что он отключен. Если же вы каждый раз работаете на новом объекте – лучше проверить наличие напряжение в обоих положениях прежде чем что-то делать.

Надеемся, теперь вам стало понятно, каким должно быть правильное положение выключателя света на включение и выключение. Если у вас есть что дополнить или свой ответ вы не нашли касаемо данного вопроса — пишите в комментариях под этой статьей!

Материалы по теме:

Размещение светильников на потолке
Высота установки розеток по ГОСТу
Как расположить розетки на кухне

пошаговый инструктаж, схемы и правила

В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так — устройства отличаются большим разнообразием.

Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.

Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.

Содержание статьи:

Проводка: открытый или скрытый вариант
Способ коммутации проводов выключателя
- Зажим винтового типа
- Зажим невинтового типа
Основные типы выключателей
Как выбрать «правильное» место под выключатель
Общая схема монтажа выключающего устройства
Процедура установки накладного выключателя
Инструкция по монтажу скрытого выключателя
Подключение проходного выключателя
Выводы и полезное видео по теме

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

Устройство открытой проводки и установка соответствующих выключателей проводится там, где скрытая прокладка непрактична, опасна и мало эстетична

Установка выключателей при открытой прокладке электросети выполняется значительно проще, чем монтаж устройств для скрытой проводки

Скрытая проводка и соответствующие ей выключающие устройства лучше выглядят, они надежней защищены от внешних воздействий

Степень сложности сооружения скрытой проводки и установки выключателей существенно выше, к тому же сложнее определить место повреждения для выполнения ремонта

Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется. Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные . По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

Критерии выбора выключателя с регулировкой яркости описаны в .

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Как выбрать «правильное» место под выключатель

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Галерея изображений

Фото из

Шаг 1: Перед проведением любых работ, связанных с монтажом электроустановочных устройств, следует отключить подающую ток линию

Шаг 2: Для удобства выполнения надежных подключений провода извлекаем из гнезда. Все действия желательно проводить инструментами с диэлектрическими рукоятками

Шаг 3: Аккуратно зачищаем края двух входных и одно выходного проводов от изоляции. Снять надо примерно 1 см полимерной оболочки

Шаг 4: У двухклавишного выключателя входной зажим расположен отдельно от двух выходных. К входу подключаем фазу, к выходу подсоединяем выходные провода

Шаг 5: Перед погружением механизма розетки в гнездо проверяем прочность соединений, чтобы не пришлось разбирать в ближайшее время

Шаг 5: После погружения механизма выключателя в гнездо его нужно выровнять, ориентируясь на строительный уровень

Шаг 7: Убедившись в безупречности положения механизма, фиксируем его в гнезде

Шаг 8: В завершении процесса устанавливаем рамку выключателя и его клавиши, включаем подачу тока и проверяем работоспособность

Отключение электрической линии

Извлечение проводки из гнезда выключателя

Подготовка контактов проводников

Ослабление винтовых зажимов

Проверка прочности контактов

Монтаж механизма выключателя по уровню

Фиксация положения механизма

Установка рамки и клавиш выключателя

Поэтому, прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы. Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
Фаза, отводящаяся к лампе. При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и :

Коричневым или белым цветом изоляции провода обозначается фазная жила.
Синим – нулевая жила.
Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя — установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно , чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Галерея изображений

Фото из

Шаг 1: Работы по установке простых двойных устройств и радиовыключателей с розеткой проводятся в аналогичной последовательности

Независимо от типа и назначения выключателя для его подсоединения необходимо подготовить контакты

Для подключения радиовыключателя с розеткой необходимо отсоединить нейтраль и снять изоляцию с обоих краев

В блоке выключатель-розетка подсоединение проводится к двум входам и двум выходам. Фиксация проводников выполняется в соответствии с конструкцией устройства

В зависимости от модели устройства проводится подготовка рамки, при необходимости срезаются детали, предназначенные для защиты изделия при транспортировке

Если выключатель устанавливался для управления беспроводным оборудованием, перед установкой рамки необходимо задать комбинацию

Затем производится установка клавиши устройства, предназначенного для управления работой оборудования

Радиовыключатели могут устанавливаться на двусторонний скотч, фиксироваться на стене, стеклянной двери, окне, в удобном для пользователя месте

Подготовка к установке выключателя с розеткой

Зачистка контактор проводников для подключения

Специфика установки радиорозетки с выключателем

Подключение выключателя с розеткой

Подготовка рамки устройства при необходимости

Выбор комбинации для использования выключателя

Установка и крепление клавиши на рамку выключателя

Фиксация радиовыключателя на двусторонний скотч

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

На проходном выключателе определяем общую клемму.
На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После — в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является . По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

У вас есть практические навыки в установке световых выключателей? Делитесь накопленными знаниями, рассказывайте о нюансах монтажа и подключения или задавайте вопросы по теме в комментариях ниже.

В какую сторону включается выключатель света

Как правильно ставить выключатель — вверх включается свет или вниз?

Почему выключатели иногда ставят «вверх ногами»?

Какие правила регламентирую положение клавиши «вкл» и «выкл»?

Правильно устанавливать выключатель таким образом что бы клавиша (или клавиши, если их несколько) «смотрела» вниз при выключении и вверх при включении.

То есть при нажатии на низ клавиши выключен, вверх выключатель включён.

Вот фото для наглядности.

Но на этот счёт нет каких либо прописанных правил, норм.

Это скорей всего «правило хорошего тона» (некий знак профессионализма) у электриков, так же как фаза в розетки у профессионалов справа, а ноль слева.

Или как у профессиональных сантехников холодная вода подведена к смесителю справа, а горячая слева.

Ну а в целом у себя в доме (квартире) можете устанавливать выключатель как удобно, но желательно что бы все имеющиеся выключатели (во всех помещениях) выключались и включались в одном положении, иначе будет путаница.

На некоторых (но не на всех) выключателях есть маркировка в виде стрелки (или даже букв), вот согласно ей и устанавливаются выключатели.

Раньше действовали Строительные Нормы и Правила (СНиП и ГОСТ Р 50571. 1-93), в которых четко было описано, что клавишный выключатель, должен разрывать цепь питания электроосвещения, нажатием на её нижний край, а включать свет нажатием вверх. Так же был и обозначен принцип того, что в розетки должен быть фазный провод (контакт) справа а нулевой слева. Возможно выключатели были продуманы по примеру рубильников, который можно выключить даже своим весом (просто повиснув на нем в случает крайней необходимости)

Сегодня, это поставлено под сомнение, и выбор положения клавишного выключателя, «вкл.» и «выкл.» зависит исключительно от эргономичности для упрощения выключения в случае аварийного отключения.

Так например, выключатель расположенный рядом с сидячим рабочим местом, может иметь не только вертикальное положение, а и горизонтальное, в котором положения клавиши «выкл.» находится ближе к оператору (лицу его выключающему) Тут в общем то есть своя правда, не противоречащая правилам безопасности — выключить нужно быстро и удобно.

Я лично таких «уникальных» мест расположения выключателей не встречал, и монтирую исключительно по старой схеме положений клавиши — «вверх включено, в низ выключено» Этот вариант проверен временем, наиболее удобен, да и говорит о том что тот кто его монтировал, не дилетант в своем деле.

А ставят у нас выключатель «вверх ногами» по разным причинам — могли просто не знать о правилах, могли и зная сделать как было удобно (ну например провода подходили со стороны контактов, потому как подводка не всегда бывает сверху, особенно в самопальных разводках)

Наперед будет сказано – ВВЕРХ. Но так ли это? Давайте разбираться!

Однако в ПУЭ 7 есть пункт 4.1.9, где регламентируется положение рубильников. Пожалуй, это единственный действующий на сегодняшний день документ с таким указанием.

Отсюда можно вывести мнемоническое правило:

Вверх – включено, сверху есть напряжение. Вниз – выключено, внизу нет напряжения.

Помните, что это все справедливо при грамотном монтаже и является признаком хорошего тона среди электриков.

Если есть подсветка – то обычно он устанавливается так, чтобы окошко индикатора располагалось сверху.

Хотя есть модели и с окошком подсветки снизу.

Речь пойдет о выключателе, который ставиться на линию освещения. Вернее о том, как правильно осуществить его монтаж с учетом положения, по которому сразу было бы видно включен он или выключен. Исключение составляют выключатели со светодиодной подсветкой – там все ясно. Если светодиод светиться, то коммутационное устройство выключено, если нет, то оно включено.

У выключателей известных брендов имеются специальные метки или надписи фаз приходящих и отходящих. Остается только придерживаться их рекомендаций. Но основная масса выключателей, которые можно купить в торговой сети, таких особенностей не имеет. В каком положении будет клавиша/клавиши (вкл/выкл) коммутационного устройства такого типа нет действующих правил.

Ранее в Строительных Нормах и Правилах (СНиП) было четко указано, что выключатель, должен разрывать цепь питания нажатием на нижний край клавиши, а включать источник освещения нажатием вверх. Это и стало общепринятым на сегодняшний день правилом. Исходили из удобства т.к. при случайном нажатии он выключается, а не включается. А также ярким примером включения и выключения послужило такое устройство, как рубильник. Как известно, его можно выключить просто повиснув на его рукоятке, т.е. опустив вниз. Ведь легче опустить, чем поднять. И человек второпях так и поступает интуитивно в разных ситациях.

Выбор положения включения выключателя в принципе не имеет значения. Его ставят так как удобно пользователю. И если будет поставлено наоборот и даже боком, то это не будет считаться нарушением. В некоторых случаях производитель в инструкции по эксплуатации указывает как его правильно монтировать и тогда необходимо читать этот документ перед тем, как установить. В случае возникновения ситуации, когда не хватает оставленной для подключения длины провода и его включают наоборот. Нарушением это не считается.

Основное правило – на объекте все выключатели на линии освещения должны быть установлены одинаково, чтобы не возникало вопроса как его нажать. Главное в электромонтажных работах это обеспечить качественное и надежное соединение.

Подача электроэнергии от энергопоставляющей компании на объект любого назначения осуществляется после составления технического задания, получения технических условий, разработанного на его основании электрического проекта, выполнения необходимых монтажных работ с приемкой на каждом этапе соответствующими инстанциями.

Задача: по возможности избежать штрафных санкций или минимизировать сумму штрафа по предъявленному Акту о бездоговорном потреблении.

Где правильно поставить выключатель

Где лучше ставить выключатель освещения

Так как в нормативных документах не указывается правильное положение выключателя света, то основным мотивом при выборе места и способа монтажа является удобство жильцов, но дизайнеры рекомендуют при этом соблюдать следующие правила:

Все выключатели должны располагаться на одинаковой высоте и включаться в одну сторону. При этом они не должны закрываться открытой дверью.
Желательно учесть традицию включения света вверх. Это упростит использование освещения гостями дома.
Самой удобной высотой для установки коммутационных приборов является уровень дверных ручек. Это связано с мышечной памятью — ручки на всех дверях во всех помещениях находятся на одной высоте.
В жилых комнатах и коридорах выключатели монтируются внутри помещений, в кладовках и санузлах снаружи. Это связано с наличием или отсутствием окон и естественного освещения.

Совет! Даже если в доме есть маленькие дети, нет необходимости поднимать выключатели на недоступную для них высоту.

Период игр с такими устройствами быстро проходит, после чего они будут нужны именно внизу, для самостоятельного включения света ребёнком.

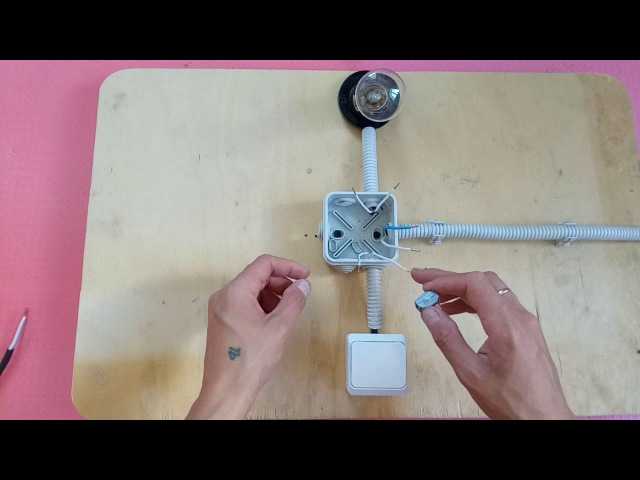

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

Способ коммутации проводов выключателя

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется

Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

Зажим невинтового типа

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Подключение одинарного выключателя

Для того чтобы произвести электромонтаж выключателя, вовсе необязательно быть электриком высшего разряда. Скажем так: если следовать четким инструкциям и не работать с включенным напряжением, то все у Вас получится.

В основу принципа работы выключателя входит подача им на контакты патрона лампы фазы. Согласно стандартам безопасности, ноль соединяется напрямую, не обрываясь, до лампы. Поэтому работать предстоит только с проводом фазы.

Нам необходимо будет прервать фазный провод, прежде чем он дойдет до лампы, что даст возможность управлять электроподачей (в данном случае с помощью выключателя).

Мы в соцсетях

Соответственно для этого фазный провод нужно «пропустить» через наш выключатель, чтобы через него подавать ток, когда мы пожелаем, на условную электролампу. Под электролампой подразумевается любой светильник или люстра.

Конечно, нужно знать, где в Вашем помещении с электропроводкой ноль, а где фаза. Об этом было подробно рассказано в статье «Как подключить розетку».

Ноль в нашем случае идет напрямую к лампе, и это нельзя изменять.

Следует отметить, что выключатели бывают наружные и внутренние. Наружные выключатели безопаснее, а внутренние эстетичнее.

Расположение выключателя

Во время проведения современного ремонта принято располагать выключатель света со стороны ручки двери, причем на расстоянии не менее 10 см от двери. Высота, на которую ставят выключатель, обычно составляет 0,9 м.

Однако правила ПУЭ (правила устройства электроустановок) не указывают на конкретные расстояния, по которым должен располагаться выключатель в доме (квартире), кроме минимальных норм:

7.1.48 Выключатель должен находиться на расстоянии не менее 0,6 м от душевой кабины.

7.1.50 От газопровода выключатель должен находиться на расстоянии не менее 0,5 м.

Порядок подключения

Вам понадобятся:

Нож
Индикаторная отвертка
Плоскогубцы
Уровень.

1. Сначала обязательно отключите все провода от электропитания с помощью автоматов в щитовой.

2. Нам нужно смонтировать подрозетник. Это делается также, как и с розеткой. Подробно об этом можете прочитать здесь.

3. После того, как смонтирован подрозетник и проведены провода, снимаем с конца фазного провода изоляционный слой плоскогубцами примерно на 1 см.

4. Теперь нужно присоединить к выключателю входящий провод (обычно он обозначается буквой «L» на розетке) и исходящий провод, идущий на лампу (обычно обозначающийся стрелкой, направленной вниз). Фиксируются провода к выключателю с помощью вспомогательных небольших болтов.

5. Затем помещаем наш выключатель в подрозетник. Если конструкция выключателя имеет принцип натяжки лапок, то закручиваем их поочередно для равномерного входа розетки в подрозетник. Если же розетка без лапок, то просто прикручиваем имеющиеся болты. При этом пользуемся уровнем для равномерного расположения выключателя.

6. Теперь защелкиваем или закрепляем болтами (опять же таки в зависимости от конструкции) внешнюю крышку выключателя.

Как прозвонить контакты выключателя мультиметром

Эта проверка выполняется ДО монтажа прибора следующим образом:

1. снять крышку с выключателя;
2. включить мультиметр в положение для определения сопротивления или проверки диодов;
3. измерить сопротивление между обоими клеммами выключателя;
4. положение клавиши, в котором показания прибора будут минимальными, будет «включено».

Важно! Перед проверкой выключателя во время ремонта электропроводки необходимо отключить питание линии соответствующим автоматом

На какой контакт подключать фазу: к подвижному или неподвижному

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.

Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой

Выключатель с подсветкой: как правильно установить

Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.

Опасна ли неправильная установка выключателя

15 лет назад: что нужно знать об электрической проводке

Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека. В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация в корне изменилась — техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.

Ноль или фаза на выключателе

Говоря о правилах установки выключателя нельзя обойти вниманием вопрос, какой провод, нулевой или фазный должен подходить к выключателю. Разногласий здесь быть не может — согласно ПУЭ п.6.6.28 в однофазных сетях однофазные разъединители должны разрывать именно фазу

Отключать фазу необходимо для того, чтобы в отключенном состоянии к электроприборам не подводилось напряжение. Это упрощает ремонт и позволяет быстро отключить светильник в аварийной ситуации.

Советские и зарубежные стандарты

Вопреки распространенному мифу, расположение розеток определяется не какими-либо строгими нормами, а соображениями комфорта. Существуют указания о том, как правильно разместить розетки в ванной комнате, а также в помещениях общественного и промышленного назначения. Также есть некоторые рекомендации, на какой высоте делать розетки в жилых комнатах, но они не являются обязательными к исполнению. Придерживаться их, или нет, зависит от пожелания жильцов, комфортности использования электроточек, особенностей расстановки мебели и назначение комнаты.

Согласно Правилам Устройства Электроустановок, выключатели и розетки в квартире следует располагать на расстоянии не менее 60 см от дверного перекрытия, душа или ванны. Элементы электроустановок следует распределить так, чтобы они находились на расстоянии не меньше 50 см от газопровода. Размещение розеток лучше сделать со стороны ручки входной двери. Подключение электрических розеток в ванной нужно выполнять через аппарат УЗО.

Многих начинающих мастеров интересует, как устанавливают розетки сейчас по евростандарту. На самом деле евростандарт установки розеток – это в определенной степени миф. План для установки розеток по этому стандарту предусматривает проведение монтажа на уровне 30 см от пола. Такое расстояние от пола до розетки позволяет с максимальным комфортом использовать бытовые приборы и прятать провода, но не является обязательным ни в одной европейской стране. Высота расположения выключателей при этом – 90 см от пола. Выключатели распределенных сетей, которые располагаются на такой высоте, расчитаны на то, чтобы пользователь мог включать и выключать свет, не поднимая руки.

Конструкция выключателя освещения

Защитные элементы и крепление

Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крпление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Контакты

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя, нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7. Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз

Содержание

Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз
- Заключение
Выключатель с подсветкой. СЕКРЕТ ПОДСВЕТКИ ВЫКЛЮЧАТЕЛЯ
Выключатель, как подключить. Схема подключения выключателя света с одной клавишей
- Принципиальная схема подключения
- Как выглядит выключатель
- Установка одноклавишного выключателя
Включатель выключатель света. Как правильно подключить выключатель света
- Основная функция
- Разновидности
Выключатель двухклавишный. Подключаем двойной выключатель правильно
- Схема подключения
- Необходимый инвентарь
- Выполняем монтаж
Видео как подключить выключатель

Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз

Установка выключателя осуществляется не только как удобно (нравится), но так же таким образом, чтобы по нему было видно включен он или отключен сейчас. На данный момент нет нормативных документов, где бы четко было прописано правильное положение выключателя, и как он должен включаться и отключаться. В этой статье речь пойдет о том, как все-таки правильно располагать выключатель. Итак, начнем.

Ка уже было сказано, четких правил нет, но вполне возможно провести аналогию с существующими коммутационными аппаратами. Вот, например, Рубильники : конструктивно они выполняются таким образом, что контакты переходят в замкнутое положение при перемещении рукоятки вверх, а разомкнутое положение обеспечивает переводом рукоятки в нижнее положение.

yandex.ru

Это обусловлено тем, что в случае нештатной ситуации «дернуть» рычаг вниз гораздо быстрее и легче, чем переводить его вверх.

Кроме этого именно такое расположение обеспечивает дополнительную защиту от самопроизвольного включения, например, если на него случайным образом окажет воздействие посторонний предмет.

А уже положения рубильников регламентируется правилами ПУЭ, а конкретно пункт 4. 1.9, который звучит следующим образом:

yandex.ru

Давайте посмотрим на автоматические выключатели, они выполнены следующим образом: расположение «флажка» вверх указывает на то, что автомат включен. Об этом так же могут информировать надписи и цветовая маркировка.

А положение флажка «вниз» указывает на отключенное положение автоматического выключателя.

Таким образом, питание подводится сверху, а потребитель подключен снизу.

Если посмотрим на автомат АВ, то кнопка включения расположена вверху, а кнопка выключения внизу:

Из этого можно вывести следующее правило:

Вверх – включаем, вниз — выключаем.

Таким образом, монтаж будет технически грамотным.

А это значит, что и выключатели света должны монтироваться аналогичным образом.

Но современный рынок наводнен выключателями разнообразных конструкций: клавишные, сенсорные, поворотные и футуристические выключатели. Именно по этой причине перед установкой нужно внимательно изучать документацию, где должно указываться нормальное положение выключателя и его ориентация в пространстве.

yandex.ru

Скажем так, признаком хорошего тона является такое подключение выключателя, когда переводом клавишей вверх происходит включение, а перевод клавиши вниз происходит отключение.

Заключение

Итак, теперь можно ответить на вопрос в заглавии нашей статьи: выключатель должен включаться переводом клавиши вверх. Но это не жесткая рекомендация, а, так сказать, правило хорошего тона при монтаже.

Вы же можете в своем доме избрать другой вариант, самое главное, чтобы в доме соблюдалось единообразие, то есть, если приняли решение, что у вас выключатели включаются переводом клавиши вниз, то так должно быть во всем доме.

Если статья оказалась вам полезна, или интересна, то оцените лайком. Спасибо за ваше внимание!

Выключатель с подсветкой. СЕКРЕТ ПОДСВЕТКИ ВЫКЛЮЧАТЕЛЯ

Схема двойного выключателя с подсветкой

Простая вроде схема подсветки обыкновенного выключателя в темноте на поверку оказывается массовым обманом. То что схема проста это понятно, но какие номиналы деталей и как её грамотно составить описать никто не решается.
Придется разобраться с этим простым и одновременно сложным вопросом.

Схема подсветки настенного выключателя

Что сложного установить паралельно выключателю неонку с резистором или светодиод с выпрямителем и ограничителем тока? Но и тут возникает масса недоразумений даже у опытных электриков с образованием. Установив фабричный или самодельный выключатель с подсветкой, многие через недельку его убирают по причине светящихся в темноте при выключенном свете лампах экономках (светодиодных, филаментных и газоразрядных).

Схема подсветки выключателя для малопотребляющих ламп

Некоторые лампы при выключении таким подсвеченным выключателем , начинаю стробить — моргать переменными вспышками или мерцать в такт неведомой мелодии.

Схема подсветки светодиодами выключателя

Используя такую схему светодиодной подсветки вы увеличиваете ток через лампу, тем самым провоцируя её нежелательные свечения и моргания. Так ставить диоды на встречу довольно глупо!
Реальная схема выглядит вот так

Светодиодная подсветка выключателя

Попытка найти хоть у оного «электронного мудреца» пояснение схем и номиналы ламп на которые они рассчитаны к успеху не ведут. Поколение знатоков электричества воспитанное на Топовых популярных блогах и каналах напрочь утратил способность к аналитике и размышлению. Как результат массовое копирование старых , часто ошибочных , схем и описаний преподносимое с великим апломбом как открытие и ноу-хау.

Свечение выключенной лампочки

Пояснение получилося долговатое, но тему я постарался развернуть основательно и поучительно. Надеюсь смысл схем и решений вам не показался заумным и малопригодным для практики.

Удачи в творчестве и не забывайте проверять практикой любые теории!!!!

Выключатель, как подключить. Схема подключения выключателя света с одной клавишей

В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом — два провода, включаем в разрыв выключатель и все дела.

Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее.

На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).

Статья делится на два этапа:

Первый этап — теория, или как выглядит схема подключения переключателя с лампой.
Второй этап — практика. Возьмём инструменты и приступим к работе.

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

бронзовый провод — фазный
синий провод — нейтральный
желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

Трёхжильный шнур питания направляется к следующему переключателю.
Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Установка одноклавишного выключателя

Далее наглядная пошаговая инструкция по подключения выключателя света. Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке.

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:

Может не быть 3-проводного кабеля для подачи к другой лампе.
Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.

Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.

В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.

Аналогичным образом подключаем защитные провода.

Обратите внимание

Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.

На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.

С другой стороны переключателя фазовый провод, который ведет к лампе.

Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.

Наденьте клавишу на механизм.

Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Включатель выключатель света. Как правильно подключить выключатель света

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

Выключатель двухклавишный. Подключаем двойной выключатель правильно

Основное назначение выключателя двухклавишного исполнения — это включение и отключение света разных групп осветительных приборов. Например, можно с одного выключателя производить включение и отключение света в коридоре и ванной (если санузел раздельный), включение или отключение света в коридоре и на улице и т.п. Как говорится, вариантов применения много. В этой статье я подробно рассмотрю всю последовательность подключения двухклавишного выключателя на два разных светильника.

Схема подключения

По своей сути схема подключения двух клавишного выключателя практически ничем не отличается от схемы коммутации одноклавишного выключателя, так как двухклавишный просто напросто совмещает в одном корпусе два одноклавишных коммутационных аппарата.

Необходимый инвентарь

Итак, для успешного подключения нам с вами потребуется:

1.Выключатель. Выбирается под ваш интерьер и может быть как скрытого, так и внешнего вида монтажа.

2. Распределительная коробка. Непосредственно в ней и будет происходить так называемая расключка, также бывает внешнего и скрытого исполнения.

3. Соединительный кабель. Учтите такой момент, что от светильников в распределительную коробку будут идти двухжильные кабеля (в случае двухпроводной сети), то от распределительной коробки к выключателю должен идти трехжильный провод. А если у вас реализована трех проводная сеть, то от коробки до выключателя должен идти четырехжильный кабель.

4. Светильники.

5. Паяльник или вагоразъемы, или гильзы, или сварочный аппарат. Так как, согласно правилам, использовать обычную скрутку в распределительной коробке нельзя, необходимо выбрать один из разращенных способов соединения в коробке (в статье будет использована пайка).

Примечание. Прежде чем приступать к непосредственному монтажу внимательно изучите сам выключатель. Большинство производителей на внутренней стороне рисуют схему подключения, согласно которой там, где один вход, подключается фаза, идущая от распределительного щитка. А в том месте, где два выхода, сажаются коммутируемые фазы, уходящие на светильники.

Выполняем монтаж

Итак, мы с вами приобрели необходимые компоненты и уже подготовились к непосредственному монтажу. Но не спешите, если питающая линия находится под напряжением. Обязательно нужно ее отключить. Для этого в щитке отключаем автомат, питающий именно эту комнату, если такого нет, то отключаем общий автомат. Вот теперь можно приступать к работе.

Итак, в нашей с вами коробке встретились четыре кабеля. Причем по белому проводу, пришедшему от щитка, поступает фаза, а по синему ноль.

Таким образом, схема соединения проводов будет такова:

Сразу соединяем в общий узел нули (синие провода), идущие со светильников с нулем, пришедшем от распределительного щитка.

Затем провод, оный был подключен к общему контакту выключателя (в нашем случае это провод белого цвета), соединяем с фазой, пришедшей со щита. А вышедшие с выключателя коммутированные фазные провода соединяем с фазами наших с вами светильников. Синий провод соединяем с белым одного светильника, а желто-зеленый с белым другого светильника.

Важно. Необходимо, чтобы через выключатель коммутировался именно фазный провод, так как это обеспечит дальнейшее безопасное использование и обслуживание проводки.

Теперь нам нужно проверить правильность подключения и работу светильников, для этого подаем питание и смотрим на работу светильников.

Если все собранно правильно и корректно работает, то обратно отключаем автомат и пропаиваем наши скрутки. Затем изолируем жилы и аккуратно укладываем в распределительной коробке.

Вот и все, работу можно считать выполненной. Если статья оказалась Вам полезной, то ставьте палец вверх и делитесь статьей. Спасибо за внимание.

Видео как подключить выключатель

Как установить аварийный выключатель на любую машину

Производители автомобилей радикально улучшили свои системы безопасности и сигнализации для борьбы с кражами. Однако с ростом стоимости материалов некоторые производители отказались от добавления иммобилайзеров, что значительно облегчает угон автомобилей. Внедрение иммобилайзеров усложняет угон автомобиля с помощью ключей для конкретного автомобиля, но не делает его невозможным.

К сожалению, некоторые транспортные средства более подвержены краже из-за того, насколько легко это сделать. К счастью, есть превентивные меры, которые помогут предотвратить кражу вашего автомобиля. Один из них — установка аварийного выключателя, и вот как это сделать.

Что такое аварийный выключатель?

Аварийный выключатель в автомобильном контексте — это установка дополнительного выключателя в автомобиль для обеспечения безопасности и предотвращения кражи. Этот переключатель может принимать форму многих форм и размеров, где воображение является вашим единственным ограничивающим фактором.

Есть в основном два типа: аккумуляторные и топливные выключатели. Оба типа аварийных выключателей потребуют незначительных модификаций вашего автомобиля. Хотя каждый тип нацелен на разные параметры автомобиля, оба они служат одной и той же цели: предотвращению запуска автомобиля. Без полной непрерывности питания или заправки угнать ваш автомобиль будет значительно сложнее.

Детали, необходимые для аварийного выключателя

Для успешной установки аварийного выключателя вам потребуются некоторые детали и инструменты. Большинство из них являются основными инструментами, которые могут уже существовать в вашем доме.

Тумблер
Мультиметр
Различные провода
Инструмент для зачистки проводов
Изолента или термоусадочная трубка
Кабельные стяжки
Набор розеток
Защитные биты (
)0018

Эти инструменты применимы к большинству приложений, хотя некоторым могут потребоваться дополнительные биты безопасности, чтобы получить доступ к тому, что вам нужно.

Процесс установки аварийного выключателя

Процесс установки аварийного выключателя в автомобиле зависит от производителя автомобиля. Таким образом, в зависимости от типа вашего автомобиля могут существовать небольшие различия, хотя в большинстве случаев процесс остается одинаковым.

Начните с поиска реле, в частности реле топливного насоса. Некоторая разборка потребуется, чтобы получить доступ к вашим реле. Он расположен под рулевой колонкой на нашем тестовом автомобиле, хотя у вас он может быть в другом месте. Кроме того, некоторые автомобили размещают свои реле под капотом, поэтому лучше проверить руководство пользователя или попытаться найти его бесплатно в Интернете.

После того, как вы нашли реле топливного насоса, потяните реле и определите, какой контакт жгута получает сигнал, когда ключ поворачивается в положение «ON», с помощью мультиметра. Затем заземлите отрицательный конец мультиметра на кусок металла, а положительный конец на контакты, с которых вы сняли топливное реле. Только один из этих контактов будет посылать сигнал питания, которым вы хотите воспользоваться, изменяя сигнал, проходящий по проводу.

Вы можете установить аварийный выключатель, перерезав провод в жгуте проводов и подключив два оголенных конца проводов к двум клеммам выключателя. Вам нужно будет протянуть провода до нужного места вашего аварийного выключателя, хотя ориентация проводов не имеет значения. Вы можете использовать термоусадочную трубку или изоленту, чтобы очистить соединения и предотвратить короткое замыкание. На этом этапе установки установленный вами аварийный выключатель должен быть полностью функциональным и влиять на возможность запуска автомобиля.

Перед сборкой автомобиля проверьте аварийный выключатель, так как гораздо лучше найти проблему сейчас, чем когда все будет собрано обратно. Проверьте аварийный выключатель, установив его в положение «ВКЛ». Ваш автомобиль должен заводиться и вести себя так, как будто ничего не менялось. В качестве альтернативы, перевод его в положение «ВЫКЛ» не позволит вам завести автомобиль, что даст вам дополнительную меру безопасности, которую вы желаете.

Чтобы аварийный выключатель был полностью эффективным, он должен оставаться скрытым и доступным только вам. Разместив его под приборной панелью, его будет довольно легко найти, поэтому здесь вы можете проявить творческий подход при размещении переключателя. От бардачка до багажника ваше воображение — ваше единственное ограничение!

3 простых способа защитить свой автомобиль

Установка аварийного выключателя — это скорее постоянная модификация. Если этот автомобиль — ваш ежедневный водитель, аварийный выключатель может стать неприятностью. И, если проводка не ваша чашка чая, к счастью, на рынке есть другие способы защиты вашего автомобиля с помощью продуктов. Действуя как методы двухфакторной аутентификации, вот еще три способа защитить ваш автомобиль.

Замок рулевого колеса

Изображение: Amazon

Блокировка рулевого колеса — это мера безопасности, которую вы можете добавить в свой автомобиль. Это заблокирует рулевое колесо таким образом, что невозможно будет маневрировать, не сняв блокировку рулевого колеса. Хотя это не самая эффективная мера безопасности, это наверняка задержит процесс для любого потенциального вора.

Замок педали тормоза или сцепления

Изображение предоставлено Amazon

Подобно замку на рулевом колесе, замки с педалями обеспечивают новый уровень безопасности. В большинстве конструкций педаль крепится к рулевому колесу, чтобы предотвратить нажатие педалей. В качестве альтернативы, для тех, у кого механическая коробка передач, на сцепление надевается блокировка педали, чтобы кто-то не катил машину.

Вытягивание предохранителя топливного насоса

Последний простой способ обезопасить автомобиль — вытащить предохранитель топливного насоса. Двигатели внутреннего сгорания нуждаются в искре, топливе и воздухе для работы, и, ограничивая одну из потребностей, он никогда не запустится.

Большинство блоков предохранителей имеют схемы под крышкой, которые обозначают обязанности предохранителя, хотя некоторым, возможно, придется получить эту информацию из руководства пользователя. Однако недостатком этого метода является то, что заменить предохранитель топливного насоса так же просто, как и вынуть его. Тем не менее, даже это задержит на пути любого потенциального вора.

Защитите свой автомобиль!

Несмотря на большое количество угонов автомобилей, можно принять множество превентивных мер, чтобы защитить ваш автомобиль от заводской сигнализации. Большинство этих дополнительных функций безопасности относительно дешевы и ценны для вашего автомобиля и легкости ума. От физических аварийных выключателей до замков на рулевом колесе — всегда доступны дополнительные меры безопасности!

Как установить выключатель света

Поскольку не все чувствуют себя комфортно, работая с электричеством, используйте это руководство, чтобы решить, следует ли вам делать это самостоятельно или нанять человека.

Требуемые материалы:

Новый выключатель света
Тестер напряжения
Отвертка с плоским наконечником
Доступ к Взломщику

Вам не нужно быть электриком, чтобы заменить выключатель света. Вам просто нужно помнить первый шаг: убедитесь, что питание выключено.

Этапы замены выключателя света

Отключите питание, найдя взломщика и отключив питание в комнате, в которой вы будете работать.
Снимите старую крышку выключателя освещения с помощью плоской отвертки.
Перед началом работы дважды проверьте с помощью тестера напряжения на выключатель света. Если вы слышите звуковой сигнал, когда кладете тестер на провод, вернитесь к выключателю и убедитесь, что питание отключено.
После отключения питания вытащите переключатель с помощью отвертки.
Там будет два видимых провода, которые нужно будет отсоединить от старого выключателя. Для этого ослабьте винты сбоку переключателя.

Примечание. В новом доме третий провод будет обмотан вокруг синего винта на исходном выключателе. Этот провод является проводом заземления, и его нужно будет снова подключить к новому выключателю. В старом доме заземляющий провод не будет доступен для повторного подключения. * Если вы не уверены в проводах, вызовите электрика.

Прикрепите провода к новому выключателю света, затянув винты.
Убедитесь, что соединение плотное, и поместите выключатель обратно в стену.
Закрепите крышку.
Снова включите электричество и проверьте новый выключатель.

Совет HomeAdvisor:

Если вы живете в старом доме, лучше вызвать специалиста для работы с электричеством.

Установка или замена настенной панели на новую декоративную — это недорогой способ добавить изюминку в любую комнату вашего дома. Хотя вам не обязательно быть электриком, полезно знать типы доступных переключателей, инструменты, которые вам понадобятся, и части переключателя, прежде чем пытаться выполнить работу самостоятельно.

Типы переключателей

Переключатели пропускают энергию, размыкая и замыкая электрические цепи. Когда-то они были довольно упрощенными. Более новые модели предоставляют широкий спектр функций, таких как отложенное затухание и возможность запоминания различных предустановленных настроек. Все это говорит о четырех основных типах выключателей:

Однополюсные выключатели света. Самый распространенный тип включает свет или бытовые приборы, щелкая выключателем вверх. Переворачивание вниз разрывает цепь, выключая свет или розетки.
Двухполюсный переключатель. Двухполюсный переключатель также имеет положения включения и выключения и работает, включая и выключая что-либо из одной области. Однако двухполюсные выключатели часто используются для розеток и приборов, требующих 240-вольтовых цепей.
Трехпозиционные переключатели. Трехпозиционный выключатель обычно используется парами и позволяет включать и выключать свет или розетку из двух разных мест. Эти переключатели не имеют маркировки включения или выключения, поскольку они меняются в зависимости от использования. Вы не можете использовать какие-либо другие переключатели для трехстороннего приложения, и они должны использоваться парами.
Четырехпозиционные переключатели. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для управления осветительной арматурой или розеткой из трех разных мест. Четырехпозиционный переключатель похож на двухполюсный, но на нем нет маркировки включения или выключения.

Каждый из этих основных типов может иметь дополнительные функции, включая регуляторы яркости, освещение, датчики присутствия, таймеры, датчики движения, а также защиту от воды и безопасности.

Необходимые инструменты и материалы

Очень мало компонентов, которые можно заменить менее чем за доллар, но это почти все затраты на однополюсный переключатель. Помимо покупки переключателя, вам понадобятся следующие материалы и инструменты:

Крестообразная отвертка
Инструмент для зачистки проводов
Шлицевая отвертка
Изолента
Длинногубцы
Тестер напряжения

Установка занимает около 10 минут . Имея всего несколько специальных инструментов, вы сможете справиться с работой, даже если вы никогда не занимались элементарными электромонтажными работами.

Детали выключателя света

Прежде чем приступить к этому проекту, полезно понять три основных компонента выключателя света.

Переключатель и пластина. Переключатель и пластина — это детали, с которыми каждый имеет дело ежедневно. Пластина выступает в роли художественного барьера, закрывающего дыру в стене. Переключатель — это фактическое устройство, которое вы перемещаете вверх и вниз, и оно управляет включением или выключением света.
Провода. Эти элементы видны после снятия пластины. Эти провода обеспечивают передачу на терминал, чтобы включить или выключить свет в зависимости от положения переключателя. Количество проводов зависит от размещения переключателя и от того, находится ли он в центре или на конце цепи.
Клеммы. Клеммы определяют направление проводов в зависимости от положения переключателя. Он посылает электрический сигнал на схему, а затем на источник света или прибор. Ненадежные соединения с терминалом приводят к дефектам и сбоям в работе электрооборудования. Терминал часто имеет пластиковое устройство, которое можно повернуть, связав провода, чтобы обеспечить их надежное скрепление.

Как установить выключатель света

Подготовка:

Сделайте снимок , показывающий, как электрические провода прикреплены к текущему выключателю, прежде чем разбирать их, чтобы облегчить установку и подключение нового выключателя.
Используйте инструменты с резиновыми ручками и обувь с резиновой подошвой, чтобы оставаться в безопасности во время установки.
Найдите предохранитель или автоматический выключатель, подключенный к выключателю, и, если в вашем доме используются предохранители, обязательно извлеките его из блока предохранителей, прежде чем продолжить.

Шаги:

Выключите питание. Снимите настенную пластину. Используйте тестер напряжения, чтобы убедиться, что питание безопасно отключено. Поместите записку на электрическую панель, предупреждающую других, чтобы они не включали питание.
Снимите и осмотрите переключатель и провода. Выкрутите крепежные винты и осторожно извлеките коммутатор из настенной коробки. Осмотрите проводку. Оборванный или ослабленный провод может быть причиной неправильной работы переключателя. Отсоедините провода от выключателя и приведите в порядок оголенную медь. Если провода подключены сзади, обрежьте провод как можно ближе к устройству и выбросьте все поврежденные провода.
Подготовьте провода для подключения к выключателю. Снимите изоляцию так, чтобы были видны три четверти дюйма медного проводника. Используя плоскогубцы с длинными губками, согните концы каждого провода в крючок, убедившись, что крючок достаточно компактен, чтобы поместиться вокруг винта клеммы.
Подсоедините провода к новому выключателю. Отвинтите все винты клемм на новом переключателе, пока их не станет слишком трудно крутить. Присоедините черный провод к латунной винтовой клемме, закрутив провод по часовой стрелке. Подсоедините белый провод к другой латунной винтовой клемме, намотав провод по часовой стрелке. Присоедините медный провод заземления к зеленому винту заземления, закрутив провод по часовой стрелке. Используя плоскогубцы с длинными губками, плотно сожмите концы проводов вокруг каждого винта и затяните винтовые клеммы.
Оберните корпус переключателя изолентой. Покрытие всех оголенных проводов и клемм изолентой обеспечивает безопасность.
Поместите выключатель в настенную коробку. Аккуратно согните провода и вставьте выключатель в настенную коробку. Затяните крепежные винты, чтобы прикрепить коммутатор к настенной коробке.
Крышка с пластиной переключателя. Установите настенную пластину. Восстановите питание и проверьте переключатель.

Чтобы часто используемые переключатели прослужили дольше, приобретите специальное или коммерческое устройство. Вы также можете сэкономить время и перерывы, просмотрев материалы и инструменты, которые вам потребуются для вашего проекта, и купив все необходимое за одну поездку в магазин, прежде чем приступить к проекту.

Заключение

Однополюсный выключатель регулирует свет из одного места. Установка или замена основного выключателя света не является сложным проектом, если вы подготовлены, соблюдаете все правила техники безопасности и имеете пошаговые инструкции.

Как установить трехпозиционный переключатель (сделай сам)

Обновлено: 21 октября 2019 г.

Преобразуйте существующий двухпозиционный переключатель в трехпозиционный и проложите новый провод до второго переключателя.

Следующий проект›

Семейный мастер на все руки

В этой статье показан простой способ добавления второго выключателя к светильнику на лестнице или к светильнику в любой комнате вашего дома. Он охватывает прокладку нового электрического кабеля и подключение обоих выключателей, а также замену электрических коробок меньшего размера. Сделайте свой дом безопаснее и удобнее, следуя этим фотографиям с инструкциями по добавлению второго выключателя света.

Эксперты DIY журнала The Family Handyman Magazine

Время
Сложность
Стоимость

$ 51–1009

$ 51–100

9027. или через комнату, чтобы включить свет? Решение состоит в том, чтобы добавить второй выключатель в удобном месте.

Больше не нужно ходить по комнате или шарить по темной лестнице. Управление светом от двух выключателей немного сложнее, чем кажется на первый взгляд, особенно если вы имеете дело с готовыми стенами. Ключевым компонентом является специальный тип переключателя, называемый «трехходовым». Вам понадобятся два из них, один для замены существующего переключателя, а другой для нового расположения переключателя. С ними у вас будет возможность включать и выключать свет с двух точек.

В этой статье мы покажем вам, как проложить новый электрический кабель и соединить два выключателя. Мы также расскажем вам, как решить наиболее распространенную проблему — заменить электрическую коробку меньшего размера, чтобы ваша работа была безопасной и соответствовала электротехническим нормам.

Хотя этот проект несложный, он требует базовых навыков работы с электричеством: правильной прокладки кабеля и надежного соединения проводки. Если у вас нет опыта работы с электропроводкой или вы сталкиваетесь с проблемами, не стесняйтесь вызвать лицензированного электрика. Прежде чем приступить к работе, подайте заявку на получение разрешения на электротехническое обслуживание в местный отдел инспекции, чтобы инспектор по электротехнике мог проверить вашу работу.

Если ваш каркас стены открыт (например, недостроенный подвал или гараж), вы можете легко проложить новый кабель и выполнить эту работу всего за два часа. Однако, если кабель должен проходить через закрытые стены, можно подождать еще несколько часов.

Помимо стандартных инструментов, вам может понадобиться «рыбная лента» для протяжки провода в закрытых стенах. Кроме того, если у вас нет детектора напряжения, купите его, чтобы проверить провода под напряжением и избежать опасных ударов током. Вы можете найти их в домашнем центре или хозяйственном магазине.

Как установить коммутатор: спланируйте путь проводки

Для начала решите, где вы хотите установить второй коммутатор. Вы проложите кабель от существующего коммутатора к этому новому местоположению коммутатора, поэтому найдите наиболее доступный путь между ними (рис. A).

Если возможно, начните с одного выключателя, проложите кабель прямо вверх через отверстие в стене на чердак, затем вернитесь вниз через стену ко второму выключателю. Или проведите кабель вниз в подвал или подполье, а затем вернитесь наверх. Если ни один из вариантов не подходит для вашей ситуации, возможно, вам придется провести кабель горизонтально через стены или потолок. Это требует дополнительных усилий, потому что вам придется резать, а затем ремонтировать готовые поверхности. Избегайте наружных стен, где вы столкнетесь с препятствиями, такими как окна, двери и изоляция.

Если вы не можете найти беспрепятственный путь для кабеля, переместите новое местоположение переключателя. После того, как вы определитесь с маршрутом, измерьте необходимое количество кабеля, затем добавьте 10 футов, чтобы вам было с чем работать. Лучше потерять пару футов, чем промахнуться!

Вам также понадобится инструмент для зачистки проводов, кабель 14-3 или 12-3 (соответствует имеющемуся сечению провода), два трехпозиционных переключателя и две коробки для реконструкции.

Рисунок A: Типичные кабельные трассы

Чтобы добавить второй коммутатор, найдите самый простой способ проложить новый кабель от существующего коммутатора до наилучшего положения второго коммутатора.

Как установить переключатель: Подготовьте места для переключателя

Фото 1.

Снимите существующий переключатель

Снимите крышку существующего переключателя (питание отключено). Затем открутите и снимите переключатель. Разрежьте электрическую коробку и снимите ее.

Фото 2: Кабель к новой распределительной коробке

Вырежьте отверстие для второй распределительной коробки. Просверлите необходимые отверстия в раме и протяните новый кабель через стену обратно к старому положению переключателя.

Отключите питание существующего выключателя, отвинтите его от электрической коробки и вытащите выключатель из коробки. Не прикасайтесь к винтовым клеммам, пока не убедитесь, что питание отключено с помощью детектора напряжения. Если детектор загорается, значит, питание все еще включено. Найдите автоматический выключатель (или предохранитель), который его отключает.

Отцепите провода от выключателя (Фото 1). В большинстве случаев существующая электрическая коробка будет слишком мала, чтобы содержать дополнительные провода и разъемы, необходимые для трехпозиционного переключателя (см. «Размеры коробки» ниже, чтобы узнать). Вам все равно придется заменить старую коробку на «реконструируемую коробку», чтобы вы могли протянуть новый кабель (Фото 3). Коробка для реконструкции имеет зажимы, которыми кабель крепится к коробке. Вы можете прочно закрепить его в гипсокартоне, не разрезая стену.

Пометьте и отсоедините все проводные соединения, которые находятся внутри существующей коробки (провода, которые не были подключены к коммутатору). Затем отвинтите заземляющий винт и кабельные зажимы (если есть) в коробке. Просуньте ножовочное полотно между старой коробкой и стенной стойкой и обрежьте гвозди. (Возможно, вам придется немного отодвинуть коробку от стойки, чтобы освободить место для лезвия.) Пилите короткими движениями, чтобы не повредить гипсокартон с другой стороны стены.

Возможно, вам придется немного увеличить отверстие в стене для нового ящика. Просто используйте новую коробку в качестве шаблона, обведите ее на стене и увеличьте с помощью пилы для гипсокартона. Не делайте отверстие слишком большим; вы хотите плотную посадку.

Затем точно настройте положение второго переключателя. Используйте искатель шипов, чтобы найти потенциальные препятствия, например, обрамление. Если возможно, держите второй переключатель на той же высоте над полом, что и первый переключатель. Обведите контур коробки на стене, затем вырежьте отверстие пилой для гипсокартона. Не устанавливайте новые коробки, пока не проложите новый кабель.

ОСТОРОЖНО!

Отключите питание на панели главного автоматического выключателя перед отсоединением существующего выключателя, затем проверьте провода с помощью детектора напряжения, чтобы убедиться, что питание отключено.

Основные компоненты проводки: 3-позиционные выключатели и кабель 14-3

Трехпозиционные выключатели всегда устанавливаются парами для управления освещением из двух мест. Выключатели имеют три клеммы с горячими винтами — одну «общую» и две «передвижных» — и клемму заземления. Положение винтов зависит от производителя, но общая клемма всегда отличается по цвету от двух других «горячих» клемм.

В отличие от других переключателей, вы не увидите маркировки «Вкл.» и «Выкл.» на тумблере, так как любой переключатель может управлять светом. Вы найдете кабель 14-3 в любом хозяйственном центре или хозяйственном магазине. Если автоматический выключатель рассчитан на 20 ампер, а не на 15, или существующий провод имеет калибр 12, используйте кабель размера 12-3.

Проложите кабель 14-3 между коммутаторами

Фото 3. Протяните кабели через коробку

Вставьте кабели в ремонтную коробку с задней стороны в каждом месте коробки. Потяните за кабели спереди, вставляя коробки обратно в стену.

Мы не будем вдаваться в подробности прокладки кабеля, потому что каждая ситуация индивидуальна. Но если стены открыты, ваша работа проста. Просверлите 3/4 дюйма. отверстие в центре каждой шпильки между местами расположения коробки и проложите кабель 14-3 от одного отверстия коробки к другому. Если вы поднимаетесь через чердак или спускаетесь через открытый подвал, просверлите центр стеновых пластин (верхние и нижние элементы каркаса).

Если вы не можете подняться или спуститься, возможно, вам придется провести кабель горизонтально через готовые стены. Если это так, отрежьте 3-1/4 дюйма. на 5 дюймов. прорежьте в гипсокартоне на каждой стойке, сделайте надрезы на стойках, протяните кабель через стену, оставив не менее 18 дюймов кабеля, выступающего из каждого отверстия, затем заправьте его в пазы на стойках. Закройте выемку и кабель специальными заглушками для гвоздей и залатайте отверстия в гипсокартоне.

Зачистите 12 дюймов оболочки с концов нового кабеля. Вставьте кабель в электрические коробки с обратной стороны (Фото 3). Легче протянуть кабель сзади, чем тянуть спереди. У первого выключателя есть существующий кабель 14-2, идущий к свету. Оберните кабель изолентой там, где заканчивается оболочка, чтобы облегчить его прохождение в коробку.

Потяните кабели спереди, вставляя коробку в отверстие в стене. Натяните кабель под углом, который минимизирует давление на пластиковый кабельный зажим в коробке. В противном случае обшивка может зацепиться или хомут может сломаться. Оболочка кабеля должна входить в коробку на 1/4 дюйма (зажимы должны упираться в оболочку, а не в провод; см. Фото 6). Фланцы коробки плотно прилегают к стене. Затяните винты в верхней и нижней части коробки, чтобы зафиксировать ее на месте.

Рисунок B: Подключение трехпозиционного переключателя

Ключом к подключению двух трехпозиционных переключателей является прокладка двух проводов, которые изначально были подключены к старому переключателю (фото 1), к «общим» клеммам. «Путешественники» могут пройти к любому терминалу.

Подсоедините провода к выключателям

Фото 4: Подсоедините провода к выключателю

Закрепите первую электрическую коробку на стене. Подсоедините трехпозиционный переключатель, провода заземления и все остальные провода, как показано на рисунке B.

Фото 5: Заклейте изолентой горячий белый провод

Обмотайте второй белый провод черной лентой, чтобы показать, что он работает как провод под напряжением. Сложите провода обратно в коробку и привинтите переключатель на место.

Фото 6: Прикрепите второй выключатель

Прикрепите второй распределительный щит к стене и подключите трехпозиционный выключатель, как показано на рисунке B. Отломите лепестки и установите выключатель.

Зачистите 3/4 дюйма изоляции с конца каждого провода, затем соедините провода, как показано на рис. B и фото 5. Черная изолента на белом проводе указывает на то, что он горячий, а не нейтральный. Для надежного соединения зацепите концы острогубцами, прежде чем поместить их под винтовые клеммы (Фото 4). Убедитесь, что концы проволоки направлены по часовой стрелке вокруг винта для лучшей фиксации.

Отрежьте гипсовые ушки от выключателей, чтобы они плотно прилегали к коробке для переделки (Фото 6). Аккуратно сложите лишний провод в коробки, затем привинтите выключатели на место. Будьте осторожны, не применяйте слишком сильное давление, чтобы не ослабить коробку.

Установите крышки, затем включите питание. В идеале оба переключателя должны находиться в верхнем или нижнем положении, когда свет выключен. При необходимости снимите второй переключатель, поверните его на 180 градусов в коробке, а затем снова прикрепите, чтобы положения двух переключателей совпадали.

Вы можете найти два кабеля 14-2 в существующей электрической коробке вместо того, который показан на Фото 1. Также могут присутствовать другие кабели. Не волнуйся. Вне зависимости от того, что вы найдете в существующей коробке, разводка трехпозиционных выключателей не изменится. Вам нужно только сосредоточиться на двух проводах, подключенных к существующему выключателю.

Оставьте другие соединения такими же, даже если вам придется отключить их при переходе на более крупный ящик. Два провода, которые вы отсоедините от старого переключателя, и три провода, которые вы добавите от нового кабеля 14-3, — это единственные провода, с которыми вам нужно работать.

Размеры коробки

Национальные электротехнические нормы и правила требуют, чтобы электрические коробки имели достаточный объем для размещения всех проводов, переключателей, зажимов и других компонентов, которые вы собираетесь в них поместить. Вы должны рассчитать минимальный размер, необходимый для каждой коробки.

Основные правила:

Добавить по 1 на каждую горячую или нейтральную
Добавьте 1 для всех проводов заземления вместе взятых
Добавьте 1 для всех внутренних кабельных зажимов вместе взятых
Добавьте по 2 на каждый выключатель или розетку
Умножить на 2 куб. дюйм для провода размера 14 или 2,25 куб. дюймов для провода размера 12

Например, наш первый выключатель (Фото 4) имеет:

Горячие провода: 5
Заземляющие провода: 1
Зажимы: 0
Выключатель: 2
Всего: 8
8 x 2 куб. д. (размер провода 14) = 16 куб. дюймов.

Коробки для реконструкции имеют объем или количество проводов, которые она может содержать, выштампованы на внутренней стороне задней части коробки. Чтобы определить объем металлического ящика, измерьте и умножьте внутреннюю высоту на ширину и глубину.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

4-in-1 screwdriver
Clamps
Corded drill
Drill bit set
Electrical tape
Hacksaw
Needle-nose pliers
Non-contact voltage tester
Utility knife
Wire stripper/ резак

Вам также понадобится рыболовная лента. И, если вам нужно провести кабель через готовые стены, вам также понадобятся инструменты для латания и покраски отверстий в стенах.

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

Кабель 14-3 или 12-3
Коробки для реконструкции (2)
Трехпозиционные переключатели (2)

Первоначально опубликовано: 14 марта 2018 г. ⓘ

Как установить интеллектуальный выключатель света

Это понятно, если вы хотите управлять своими существующими потолочными светильниками с помощью Alexa или Google Assistant, но не заинтересованы в замене каждой лампочки на интеллектуальную лампочку. К счастью, вместо этого вы можете интегрировать свои светильники для интеллектуального управления, установив интеллектуальный выключатель света. Вы можете найти интеллектуальные коммутаторы в Интернете и в обычных магазинах, таких как Best Buy, Home Depot, Target и Walmart.

Содержание

Как установить интеллектуальный выключатель света
Советы по установке интеллектуального выключателя света

Сложность

Тяжелая

Продолжительность

45 минут

Что вам нужно

Крестообразная отвертка
Плоская отвертка
Интеллектуальный выключатель света
Кусачки
Соединители проводов
Фонарь или фонарь на батарейках
Изолента

И не беспокойтесь — для установки интеллектуального выключателя света не обязательно звонить электрику. На наш взгляд, вы можете сделать это самостоятельно, если вы относительно сговорчивы. В зависимости от электроснабжения вашего дома, процесс установки интеллектуального выключателя света может быть немного сложным, но большинство людей с навыками самоделки могут взять на себя эту задачу. Если вы готовы заняться проектом на выходных, вам стоит ознакомиться с этим практическим руководством, которое максимально упростит установку вашего нового интеллектуального выключателя света.

Как установить интеллектуальный выключатель света

Шаг 1: Изучите настройку существующего настенного выключателя.

Прежде чем купить интеллектуальный выключатель света, вам необходимо выяснить, какой тип выключателя вам нужен. Если на настенной панели есть только один выключатель, вам нужен одноклавишный. Если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный интеллектуальный выключатель света. Если у него три переключателя, вам понадобится трехклавишный переключатель.

Шаг 2: Запустите процесс, чтобы узнать, какой у вас тип проводки.

Отключите питание на блоке предохранителей, чтобы избежать риска поражения электрическим током или поражения электрическим током. Если вы не уверены, к какой электрической цепи относятся ваши фонари, неплохо было бы взять вольтметр (если у вас его еще нет). Если у вас есть бесконтактный тестер напряжения, вам не придется возиться с выводами и проводами.

Шаг 3: Откройте существующий коммутатор, на который вы хотите установить интеллектуальный коммутатор.

Чтобы открыть выключатель, отвинтите винты на настенной пластине (обычно они расположены сверху и снизу пластины). Используйте нож для масла или плоскую отвертку, чтобы оторвать пластину от стены, так как она может застрять на месте (часто из-за краски). Затем отвинтите винты на самом выключателе света и осторожно потяните выключатель вперед.

Шаг 4: Проверьте схему подключения.

Для большинства интеллектуальных выключателей света требуется заземляющий провод, входной провод, выходной провод и нейтральный провод. В большинстве домов есть вход, выход и заземляющий провод, но есть дома, построенные до 19 века.У 80-х нет нулевого провода. Как правило, нейтральный провод представляет собой белый провод (или группу белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить множество интеллектуальных выключателей света, но вам нужно будет приобрести интеллектуальный выключатель определенного типа, для которого не требуется нейтральный провод. Например, интеллектуальный диммерный переключатель освещения Lutron P-PKG1W-WH-R будет работать без нейтрального провода, но для него требуется собственный мост.

Эрика Раус/Digital Trends

Шаг 5: Выберите интеллектуальный выключатель света.

После того, как вы ознакомитесь со своей проводкой, выберите интеллектуальный выключатель света, который подходит для вашей ситуации. С двухклавишными выключателями вы можете столкнуться с контактными проводами и другими уникальными ситуациями. Таким образом, дальнейшие инструкции предполагают использование одноклавишного интеллектуального выключателя света с нейтральным проводом, такого как интеллектуальный выключатель света Wemo.

Эрика Раус/Digital Trends

Шаг 6: Снимите старый выключатель света.

Еще раз убедитесь, что питание на автомате отключено. Полностью отсоедините старый выключатель света, отсоединив каждый провод по одному. Обратите внимание на то, какой провод какой, когда вы отсоединяете их, чтобы избежать путаницы позже. Если они не помечены, возьмите несколько разных цветов изоленты и пометьте их по ходу дела.

Шаг 7: Подсоедините провода интеллектуального выключателя света к проводам внутри стены.

Подсоедините входной провод к входному проводу, выходной провод к выходному проводу, заземляющий провод к заземляющему проводу и нейтральный провод к нейтральному проводу. Закрепите соединения проводными соединителями и убедитесь, что в коробке нет незакрепленных или оголенных проводов. (Имейте в виду, что заземляющий провод может быть оголенным проводом.) В зависимости от вашей проводки вам может понадобиться использовать инструмент для зачистки проводов, чтобы правильно подготовить провода для вашего нового переключателя.

Шаг 8: Проверьте только что подключенные провода, включив питание.

Если переключатель работает, можно переходить к следующему шагу. Если ваш переключатель не включается, вам необходимо перепроверить ваши соединения.

Шаг 9: Отключите питание на блоке выключателя и убедитесь, что интеллектуальный выключатель освещения закреплен.

Снова отключите питание в распределительной коробке, а затем организуйте и поместите проводные соединения в настенную коробку. Имейте в виду, что он может быть тугим, поэтому может быть сложно провести все провода в коробку. Хотя может возникнуть соблазн засунуть их внутрь, мы предлагаем замедлиться и аккуратно положить их в коробку. Это поможет предотвратить ослабление соединений и возгорание. Иногда можно связать проводку изолентой.

Шаг 10: Привинтите интеллектуальный выключатель света на место.

Включите питание блока выключателя и убедитесь, что все соединения стабильны. Если все соединения выполнены, защелкните настенную пластину и начните настройку приложения.

Шаг 11: Подключите интеллектуальный выключатель света к вашей конкретной сети.

Для этого сначала необходимо загрузить приложение Smart Light и подключиться к сети Wi-Fi. Как только это будет сделано, назовите переключатель по своему усмотрению и присоедините его к Alexa или Google Home, чтобы вы могли использовать функцию голосового управления.

Советы по установке интеллектуального выключателя освещения

Перед настройкой интеллектуального выключателя освещения прочтите все руководство по эксплуатации, чтобы убедиться, что вы понимаете его проводку и принцип работы. Конструкции различаются, поэтому не беспокойтесь, если они сильно отличаются от традиционных выключателей.
Не думайте автоматически, что установка во всех ваших комнатах будет одинаковой. Проводка может варьироваться от комнаты к комнате.
Если у вас возникли проблемы с подключением коммутатора к его приложению, убедитесь, что он подключен к сети 2,4 ГГц. Если это не сработает, вы можете сбросить переключатель, нажав и удерживая кнопку включения в течение примерно 10–15 секунд.
Если вам необходимо установить двух- или трехклавишный интеллектуальный выключатель света или установить интеллектуальный выключатель света без нулевого провода, рекомендуем обратиться к инструкции по эксплуатации.

Как установить выключатель света (безопасно)

Мы являемся независимой службой сравнения, поддерживаемой рекламой. Наша цель — помочь вам принимать более разумные финансовые решения, предоставляя вам интерактивные инструменты и финансовые калькуляторы, публикуя оригинальный и объективный контент, позволяя вам бесплатно проводить исследования и сравнивать информацию, чтобы вы могли принимать финансовые решения с уверенностью.
Bankrate имеет партнерские отношения с эмитентами, включая, помимо прочего, American Express, Bank of America, Capital One, Chase, Citi и Discover.

Как мы зарабатываем деньги.

Предложения, которые появляются на этом сайте, исходят от компаний, которые компенсируют нам. Эта компенсация может повлиять на то, как и где продукты будут отображаться на этом сайте, включая, например, порядок, в котором они могут отображаться в категориях списка. Но эта компенсация не влияет на информацию, которую мы публикуем, или обзоры, которые вы видите на этом сайте. Мы не включаем множество компаний или финансовых предложений, которые могут быть вам доступны.

Григорьев Владимир

17 мая 2022 г. /
3 минуты чтения

В Bankrate мы стремимся помочь вам принимать более взвешенные финансовые решения. При этом мы строго придерживаемся , этот пост может содержать ссылки на продукты наших партнеров. Вот объяснение для

Bankrate придерживается строгой редакционной политики, поэтому вы можете быть уверены, что мы ставим ваши интересы на первое место. Наши отмеченные наградами редакторы и репортеры создают честный и точный контент, который поможет вам принимать правильные финансовые решения.

Ключевые принципы

Мы ценим ваше доверие. Наша миссия состоит в том, чтобы предоставить читателям точную и непредвзятую информацию, и у нас есть редакционные стандарты, чтобы гарантировать, что это произойдет. Наши редакторы и репортеры тщательно проверяют редакционные материалы, чтобы убедиться, что информация, которую вы читаете, является точной. Мы поддерживаем брандмауэр между нашими рекламодателями и нашей редакцией. Наша редакция не получает прямого вознаграждения от наших рекламодателей.

Редакционная независимость

Редакция Bankrate пишет от имени ВАС — читателя. Наша цель — дать вам лучший совет, который поможет вам принимать разумные решения в области личных финансов. Мы следуем строгим правилам, чтобы рекламодатели не влияли на наш редакционный контент. Наша редакция не получает прямой компенсации от рекламодателей, а наш контент тщательно проверяется для обеспечения точности. Итак, читаете ли вы статью или обзор, вы можете быть уверены, что получаете достоверную и надежную информацию.

У вас есть вопросы о деньгах. Банкрейт имеет ответы. Наши специалисты помогают вам управлять своими деньгами уже более четырех десятилетий. Мы постоянно стремимся предоставлять потребителям экспертные советы и инструменты, необходимые для достижения успеха на протяжении всей их финансовой жизни.

Bankrate придерживается строгой редакционной политики, поэтому вы можете быть уверены, что наш контент правдив и точен. Наши отмеченные наградами редакторы и репортеры создают честный и точный контент, который поможет вам принимать правильные финансовые решения. Контент, созданный нашей редакцией, является объективным, основанным на фактах и не зависит от наших рекламодателей.

Мы открыто говорим о том, как мы можем предоставить вам качественный контент, конкурентоспособные цены и полезные инструменты, объясняя, как мы зарабатываем деньги.

Bankrate.com — это независимый, поддерживаемый рекламой издатель и сервис сравнения. Мы получаем вознаграждение в обмен на размещение спонсируемых продуктов и услуг или за то, что вы нажимаете на определенные ссылки, размещенные на нашем сайте. Таким образом, эта компенсация может повлиять на то, как, где и в каком порядке продукты отображаются в категориях списка. Другие факторы, такие как наши собственные собственные правила веб-сайта и то, предлагается ли продукт в вашем регионе или в выбранном вами диапазоне кредитного рейтинга, также могут влиять на то, как и где продукты отображаются на этом сайте. Хотя мы стремимся предоставлять широкий спектр предложений, Bankrate не включает информацию о каждом финансовом или кредитном продукте или услуге.

НА ЭТОЙ СТРАНИЦЕ Прыгать на

Навигация по открытой странице

НА ЭТОЙ СТРАНИЦЕ

Что вам понадобится для подключения выключателя света
Как установить выключатель света
Сколько стоит установить выключатель света?

Многие электротехнические работы по дому лучше доверить профессионалам, но замену выключателя света можно выполнить самостоятельно. Использование подхода «сделай сам» для замены выключателя света может не только сэкономить ваше время, но и сэкономить деньги. Наем электрика для замены выключателя света может стоить от 29 долларов.5–595 долларов, но сделать это самостоятельно может стоить менее 50 долларов. Все, на что вам придется раскошелиться, — это сам переключатель, а также несколько основных инструментов, если у вас их еще нет.

Вот как безопасно заменить и подключить выключатель света.

Что вам понадобится для подключения выключателя света

Вам понадобится несколько инструментов, чтобы заменить выключатель света. Помимо самого выключателя вам также понадобятся:

Инструмент для зачистки проводов
Кусачки
Отвертки с плоской и крестообразной головкой
Выключатель света

По словам Майкла Кларка, подрядчика и основателя платформы управления домом Pulled, Inc., у вас может не быть, но он необходим для этой работы, это тестер напряжения. выключите рубильник.

После того, как вы собрали все материалы, вы готовы подключить выключатель света.

Как установить выключатель света

Безопасная замена и установка выключателя света выполняется в несколько этапов:

В распределительной панели вашего дома найдите выключатель, соединяющий выключатель света.
Выключите выключатель.
Убедитесь, что вы выключили правильный выключатель, попытавшись включить свет. Если он включится, вам придется вернуться к монтажной панели и найти правильный выключатель.
Используйте тестер напряжения рядом с выключателем света, чтобы проверить наличие электрического тока. (Не продолжайте, если вы обнаружите что-либо после одного или двух тестов; вам понадобится профессионал.)
Снимите пластину переключателя с помощью плоской отвертки.
Используйте либо крестообразную, либо плоскую отвертку (в зависимости от головок винтов), чтобы удалить винты, удерживающие переключатель внутри электрической коробки, установленной в стене.
Освободив переключатель, осторожно вытащите его из коробки. Сфотографируйте проводку выключателя света, затем отсоедините провод от выключателя света.
Используйте фото как руководство по подключению проводов к новому выключателю света.
Вставьте выключатель обратно в настенную коробку, затем закрепите его винтами от старого выключателя.
Установите пластину переключателя на место с помощью имеющихся винтов.
Включите автоматический выключатель.
Проверьте выключатель света, чтобы убедиться, что питание снова есть.

Сколько стоит установка выключателя света?

Стоимость установки выключателя освещения зависит от типа выключателя, который вы планируете установить. Например, однополюсный переключатель на 15 ампер стоит 15 долларов или меньше. Диммерный выключатель будет стоить на несколько долларов больше, около 20 долларов. Если вы предпочитаете интеллектуальный выключатель света, который можно активировать голосом с помощью виртуального помощника, такого как Alexa или Google Assistant, он будет стоить около 50 долларов или больше.

Если вы измените стиль выключателя света, вам, возможно, придется купить новую пластину выключателя. Например, если вы выберете более современный кулисный переключатель (тип, в котором один конец нажимается) вместо традиционного тумблера, новая пластина будет стоить 10 долларов или меньше, чтобы соответствовать новому выключателю света.

Последнее слово о подключении выключателя света

Если вы будете следовать пошаговому процессу замены выключателя света, вы сможете выполнить эту задачу как проект «Сделай сам». Это не сложная работа, хотя вы должны быть осторожны. Однако, если вы не можете найти правильный выключатель, чтобы отключить питание или продолжать получать показания электрического тока с помощью тестера напряжения, вы рискуете получить удар током или удар током. В таких случаях лучше поручить выполнение проекта профессионалу, советует Кларк.

Еще один совет, который он предлагает: четко обозначьте панель выключателя, чтобы указать, какие цепи соответствуют каким лампам. Таким образом, вы избежите путаницы и сможете убедиться, что вы отключили правильный выключатель — в следующий раз, когда вы будете подключать выключатель света.

НА ЭТОЙ СТРАНИЦЕ

Что вам понадобится для подключения выключателя света
Как установить выключатель света
Сколько стоит установить выключатель света?

Автор

Мэнди Слейт

Страховой агент

Мэнди Слейт является лицензированным страховым агентом с 2005 года. Она имеет трехлетний опыт написания статей для страховых веб-сайтов, таких как Bankrate, MoneyGeek и The Simple Dollar. Мэнди пишет об автомобилях, домовладельцах, арендаторах, страховании жизни, инвалидности и дополнительных страховых продуктах.

Как установить интеллектуальный коммутатор

Как установить интеллектуальный коммутатор | СейфВайс перейти к основному содержанию Ищи:

Автор Джон Карлсен

Старший штатный писатель отдела безопасности и умного дома

21 мая 2021 г.

Умный выключатель света — это один из самых простых способов добавить автоматизацию умного дома и голосовые команды к существующему светильнику. В отличие от умной лампочки, для ее установки не требуется лестница или подставка для ног. Компромисс заключается в том, что вам нужно выполнить некоторые электрические работы, но мы проведем вас через все шаги, чтобы быстро и безопасно установить интеллектуальный переключатель.

Как вручную установить интеллектуальный коммутатор?

Отключить питание
Снять старый выключатель
Установить интеллектуальный выключатель
Установить интеллектуальный выключатель

1. Отключите питание

Безопасность всегда должна быть вашим главным приоритетом при работе с электрическими проводами. Потратьте минуту, чтобы найти коробку выключателя и отключить питание в комнате, где вы будете работать.

Немаркированные выключатели

Если вам не повезло жить в доме с немаркированными автоматическими выключателями, найти правильный можно методом проб и ошибок:

Начните с включения всех осветительных приборов в вашей цели номер. Возможно, электрическая коробка будет иметь несколько цепей — никогда не помешает проверить, когда в одной коробке есть несколько выключателей.
Переключайте выключатели один за другим, пока не погаснут мишенные огни.
- Если комната не находится в пределах вашей прямой видимости, подумайте о том, чтобы кто-то там сказал вам, когда свет выключается, чтобы вам не приходилось бегать туда-сюда.
Когда питание отключено, можно продолжать.

2. Снимите старый выключатель света

Выкрутите винты

Обычно на старом выключателе есть два набора винтов: один удерживает настенную пластину на выключателе (винты с плоской головкой), а другой удерживает выключатель на месте в распределительной коробке (винты с крестообразным шлицем).

Настенные пластины без винтов

Некоторые новые настенные пластины имеют защелкивающиеся панели, которые скрывают винты — обычно они отсоединяются с помощью язычка в нижней части пластины.

Осмотрите проводку

Аккуратно вытащите существующий переключатель, чтобы вы могли посмотреть на проводку. (Не забудьте выключить выключатель.):

Горячие провода: На одной стороне розетки два винта, удерживающие два черных провода. Включение переключателя соединяет два провода, позволяя электрическому току течь к осветительному прибору.
- Нижний винт (ближайший к выключенному положению выключателя) — это линейный провод , который выходит из автоматического выключателя.
- Верхний винт (ближайший к положению переключателя) — это провод нагрузки , который идет вниз от светильника — часто это черный провод, но может быть и красный.
Нейтральный провод: Нейтральный провод обычно представляет собой серый или белый провод — часто два провода с проволочной гайкой в задней части монтажной коробки. Он нейтрален, потому что не подключается к выключателю и возвращает ток к выключателю для замыкания цепи.
Провод заземления: Провод заземления обычно представляет собой зеленый провод или простой медный провод, который крепится к другому винту на металлической части переключателя.
Провод-путешественник: Если вы видите красный провод, идущий с противоположной стороны переключателя от проводов питания, это, вероятно, часть трехсторонней установки, поэтому ваш интеллектуальный выключатель света может быть несовместим.

Подсказка: Если вы видите только один пучок проводов, идущий с одной стороны распределительной коробки (даже если один провод белый), у вас нет нейтрального провода.

Сделать снимок

Хотя провода обычно легко отличить по цвету и направлению, в котором они идут после распаковки, полезно сделать контрольную фотографию установки, прежде чем отсоединять какие-либо провода.

Снимите старый переключатель

При выключенном питании отверткой ослабьте винты, крепящие провода к переключателю, и отсоедините провода. Провода могут намотаться на винты или находиться в пазах на задней панели коммутатора.

3. Установите интеллектуальный выключатель освещения

Установка интеллектуального выключателя освещения, по существу, обратна снятию старого выключателя:

Убедитесь, что питание отключено.
Подсоедините провода к соответствующим точкам на интеллектуальном переключателе — большинство переключателей имеют маркировку на переключателе, но вы также можете найти схему в руководстве пользователя.
- Коммутатор может использовать пазы, винты или разноцветные провода для подключения к вашей проводке.
- Многие переключатели поставляются с разъемами, такими как проволочные гайки и рычажные гайки, чтобы упростить процесс.
- Если вы устанавливаете много переключателей, которые не поставляются с разъемами, то рычажные гайки для 2-проводников и для 3-проводников обеспечат простое, надежное и безопасное соединение.
Подсоединив провода, немного потяните за них , чтобы убедиться, что они надежно закреплены — вы не хотите, чтобы они выскочили, когда вы нажимаете на провода и переключаетесь обратно в монтажную коробку.
Начиная с лишних проводов, вставьте новый переключатель в электрическую коробку , пока он не войдет в монтажные отверстия.
- Знайте, что интеллектуальные выключатели более громоздки, чем обычные выключатели освещения, — не пытайтесь втиснуть их в слишком маленькую коробку. Вы можете заменить или расширить коробку другой из хозяйственного магазина, но старые коробки нелегко снять, не повредив гипсокартон.
Закрепите переключатель соответствующими винтами. (Он должен поставляться с винтами, но вы можете использовать и винты от старого переключателя.)
Прикрепите настенную панель — некоторые интеллектуальные выключатели не имеют настенной панели — возможно, вам придется купить ее отдельно.
Снова включите питание и проверьте переключатель.

Еще не выполнено

Хотя на этом процесс обычного тумблера был бы завершен, вам все еще нужно настроить интеллектуальный диммер, чтобы разблокировать его лучшие функции.

4. Настройка интеллектуального коммутатора

После установки начинается самое интересное — настройка интеллектуальных функций. Таким образом, вы можете управлять выключателем со своего смартфона с дивана или автоматизировать свой дом, чтобы он работал, не пошевелив пальцем.

Независимо от того, используете ли вы автономный выключатель света Wi-Fi или переключатель Z-Wave/Zigbee, для которого требуется концентратор, процесс будет более или менее одинаковым.

Загрузите мобильное приложение коммутатора, создайте учетную запись и выберите в меню Добавить устройство .
- Если коммутатор использует концентратор, вам необходимо настроить его, прежде чем переходить к следующему шагу.
Следуйте инструкциям по переводу коммутатора в режим сопряжения или настройки.
Введите свои учетные данные Wi-Fi, если вы еще этого не сделали.
После того, как коммутатор подключится к приложению, вы можете присвоить ему имя и назначить соответствующую комнату в вашем доме.
Теперь вы сможете управлять переключателем с помощью приложения или голосовой команды, в зависимости от его совместимости с Amazon Alexa и Google Assistant. ^†

Создание подпрограмм

Ручное управление коммутатором с вашего смарт-устройства удобно, но вы можете повысить уровень, создав подпрограммы для автоматического управления:

Попробуйте настроить свет на крыльце так, чтобы он включался на закате и выключался на рассвете.
Попробуйте привязать переключатель к другим комнатам, чтобы управлять ими всеми одновременно.
Попробуйте установить таймер автоматического отключения вентилятора в ванной комнате при каждом его включении.
Попробуйте включить камеру слежения, когда выключите свет в гараже.

Если вы впервые устанавливаете интеллектуальный выключатель света, запишите 15–45 минут на установку и настройку. Когда вы читаете руководство по установке и выполняете шаги, вам придется немного поучиться. Последующие переключения, вероятно, займут 15 минут или меньше после того, как вы изучите процесс.

Для установки интеллектуального освещения без нулевого провода требуется переключатель, которому он не нужен, например Lutron Caseta Wireless . Процесс установки аналогичен: вы подключаете линию, нагрузку и землю, как обычный выключатель света. В качестве альтернативы можно заплатить электрику за прокладку новой проводки с нейтральным проводом.

Пока модель поддерживает это, как некоторые из Wemo, Kasa и C от GE, вы можете установить интеллектуальные выключатели света в многоходовых установках. Основное отличие при их установке заключается в том, что вы будете подключать дорожные провода между переключателями. (Они должны быть на месте от предыдущей трехсторонней установки, или вам нужно будет вызвать электрика, чтобы установить их.)

Вы также можете смоделировать трехстороннюю установку с освещением в разных цепях, связав их в мобильном приложении. Таким образом, несколько переключателей могут реагировать, когда вы используете определенный.

Совершенствуйте свои умные устройства с помощью нашего еженедельного информационного бюллетеня

Подпишитесь, чтобы получать последние советы и обзоры умного дома прямо в свой почтовый ящик.

Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности.

Статьи по теме SafeWise

Лучшие умные выключатели света
Какая проводка нужна для системы домашней автоматизации?
Руководство по домашней автоматизации своими руками для начинающих
Какие элементы системы домашней автоматизации?

Отказ от ответственности

Некоторый контент, который появляется на этом сайте, получен от Amazon. Этот контент предоставляется «как есть» и может быть изменен или удален в любое время. Safewise.com использует платные ссылки Amazon.

†Google, Google Nest, Google Assistant и другие связанные знаки являются товарными знаками Google LLC.

Автор:

Джон Карлсен

Джон — технический журналист, специализирующийся на умных домашних устройствах, камерах видеонаблюдения и системах домашней безопасности. У него более девяти лет опыта исследования, тестирования и анализа новейших технологий — он был редактором «Умного дома» для Top Ten Reviews и писал для ASecureLife, прежде чем присоединиться к SafeWise в качестве штатного писателя в 2020 году. Джон имеет степень бакалавра в области коммуникаций с упором на журналистику Университета долины Юты. В свободное время он любит ходить в походы, фотографировать, готовить и запускать бесчисленные проекты «сделай сам», которые ему еще предстоит завершить.

Подробнее

Последние статьи

30.
