Монтаж отопления в доме не является самоцелью. Обогрев должен обеспечивать нужную температуру во всех помещениях. Но даже правильно спроектированная и собранная система порой не работает. Вызвано это бывает отнюдь не отказом оборудования. Обыкновенный воздух в системе отопления – вот зачастую причина всех недоразумений и забот. Именно он вызывает посторонние шумы при работе обогрева и недостаточную эффективность, а то и полную его  неработоспособность.

Как воздух влияет на работу отопления?

Воздух в отопительной системе одна из причин нарушения теплообмена

• шум при циркуляции воды. Кроме того, это приводит к вибрации труб и ослаблению соединений, а в самом худшем случае вызывает разрушения в местах сварки;
• воздушные пробки в системе отопления. Когда они образуются  в отдельных удаленных контурах, например во вспомогательных помещениях, где температура отслеживается не самым лучшим образом и не постоянно,  то это вызывает отсутствие циркуляции через некоторые батареи, что при определенных условиях может привести к размораживанию всей системы;

• уменьшение (иногда частичное) циркуляции. Когда происходит завоздушивание системы отопления, то оно вызывает снижение эффективности ее работы и перерасход топлива;

• попадание воздуха на внутренние металлические части. Это способствует их коррозии. Завоздушенность системы отопления вызывает резкое сокращение срока ее службы, в том числе из-за преждевременного отказа оборудования.

Воздух в системе отопления может приводить к протечкам труб

Откуда в системе берется воздух?

Казалось бы, все делается герметичным, и  вполне резонно прозвучит вопрос – откуда воздух в системе отопления? Однозначно ответить достаточно сложно, таких причин множество, из них стоит отметить:

1. Несоблюдение требований в части соблюдения уклонов труб в процессе монтажа;
2. Неправильное заполнение водой, вследствие чего завоздушивается система отопления;
3. Неплотные соединения различных составных элементов и частей могут быть источником поступления воздуха, что воздушит систему отопления;

4. Отсутствие специальных автоматических устройств (воздухоотводчиков), автоматически отводящих воздух из системы, или их некорректная работа;

5. Проведение ремонтных работ, при которых неизбежно попадание в систему воздуха;
6. Использование свежей воды, содержащей в большом количестве растворенный воздух. Когда происходит повышение температуры, его содержание в воде уменьшается, он выделяется и собирается, вследствие чего образуется воздушная пробка в отоплении;
7. Коррозию металлических поверхностей внутри системы (труб, радиаторов, кранов и т.д.).

Изложенные выше причины завоздушивания системы отопления не охватывают всех возможных ситуаций, когда и каким образом это может произойти. Но они позволяют понять, почему завоздушивается система отопления, и своевременно принимать меры по исключению подобного явления.

Рекомендуем к прочтению:

Места установки воздухоотводчиков

Как избежать поступления воздуха в систему?

Здесь надо рассматривать несколько ситуаций – при заполнении системы теплоносителем и при ее эксплуатации. В ее конструкции  должны быть предусмотрены воздухоотводчики и краны Маевского, позволяющие выполнить развоздушивание системы отопления. Приведенные рекомендации относятся к закрытой системе с принудительной циркуляцией.

Установка воздухоотводчиков

Ставятся они в критических местах, таких как перегибы трубопроводов или наиболее высокие их точки расположения. Во многих случаях, когда постоянно завоздушивается система отопления, они помогают справиться с этой проблемой. Бывают ручные и автоматические.

1. Ручные воздухоотводчики. К ним относится в первую очередь кран Маевского, наименование получил по имени изобретателя. Устанавливается на торце батареи, благодаря ему не надо думать, что делать, если завоздушена система отопления. С его помощью можно самостоятельно сбросить накопившийся воздух.
2. Автоматические воздухоотводчики. Позволяют без дополнительного участия и затрат решить проблему, как развоздушить систему отопления.

Заполнение системы водой

Проводится снизу вверх холодной водой. При этом должны быть открыты все краны, кроме тех, что работают на спуск воды. Благодаря такому заполнению завоздушена система отопления не будет, по мере подъема вода будет выдавливать из нее воздух. Наполнение проводится плавно, при резком подъеме воды возможно образование замкнутых объемов и образование воздушных пузырей.

Наполнение системы отопления водой

Как только вода пошла через открытый кран,  его закрывают, и так постепенно поднимаются выше, пока не будет заполнена вся система. После этого вполне можно запускать насос, если все сделано правильно, то будет происходить циркуляция, и не нужно ломать голову, как прокачать систему отопления.

Удаление из системы воздуха при эксплуатации

Однако при всех принятых мерах, образование пробок возможно и в процессе эксплуатации. Причины, почему воздушит систему отопления, рассмотрены выше, и повторно возвращаться к ним мы не будем. Однако рассмотреть, как правильно развоздушить систему отопления при ее эксплуатации, необходимо.

Когда стоит такая задача, то надо действовать следующим образом:

1. Определить место, где собрался воздух. Сделать это можно по шуму или трубам и радиаторам, они в таких местах более холодные.

2. Ищется точка, расположенная  выше по ходу движения теплоносителя, в которой имеется кран Маевского, через который можно выпустить воздух.

3. Включается подпитка системы и выпускается воздух.

Это универсальный, стандартный алгоритм действий, который позволяет не задумываться, как устранить завоздушивание системы отопления.

Работа обогрева любого дома во многом зависит от правильного его монтажа и обеспечения необходимых условий в процессе работы. Одним из них является отсутствие воздуха в системе отопления. Использование нужного оборудования и грамотная эксплуатация создадут предпосылки для  длительной и безотказной ее работы.

5 способов, как сделать правильно своими руками

На чтение 8 мин. Обновлено 29 января, 2020

В погоне за комфортом, большинство владельцев частных домов или квартир, устанавливают тёплые полы.

Однако стоит заметить, что в случае наличия воздуха в конструкции (если его не стравить), качество работы всей системы существенно снижается. Кроме того, это приводит к выходу из строя оборудования, стоимость которого достаточно высока.

Чтобы избежать данных проблем и дополнительных финансовых трат, следует знать, как спустить воздух с тёплых полов.

Причины возникновения воздуха

Главная причина, из-за которой происходит завоздушивание водяных контуров — нарушения при составлении проекта; при проведении монтажных работах; вследствие эксплуатации пола.

Скопление воздушных масс в змеевике бывает вызвано:

1. Неточным вычислением тепловой нагрузки;
2. Ошибками сделанными при расчёте размера и количества петель, а также диаметра труб;
3. Неправильным выбором насоса, предохранительных и регулирующих комплектующих;
4. Укладкой магистрали с большим количеством перепадов по высоте;
5. Не качественным материалом;
6. Плохим монтажом — отсутствие герметичности стыков и резьбовых соединений;
7. Нарушениями правил при первом запуске пола;
8. Несоблюдением температурного уровня при эксплуатировании;
9. Разгерметизацией трубопровода при поломке или наличии дефекта;
10. Нарушением циркуляции жидкости в контуре, которое вызвано снижением напора из-за неисправности насоса;
11.  Поломкой автоматического воздухоотводчика, а также предохранительного и запорного клапана;
12.  Выделением газов при нагреве теплоносителя, которые содержатся в нём.

Важно! Прежде, чем осуществлять первый запуск устройства следует выгнать воздух из контуров тёплого пола.

Чем грозит появление воздушных пробок

При наличии пустот в трубах, греть пол будет менее эффективно. Если не прокачивать трубопровод, то пустотные участки будут увеличиваться и приведут к снижению давления.

 В зависимости от конструктивных особенностей устройства, завоздушенность может привести:

• к замораживанию труб в угловых комнатах — при обустройстве полов от центрального отопления;
• к полному или частичному прекращению обогрева — при наличии нагревательных гидрополов и радиаторного отопления работающих от центрального отопления всего дома расположенных в подвале;
• к частичному или полному прекращению обогрева, возникновению аварийных остановок котла и заморозки СО — при полах, работающих от автономной нагревательной системы;
• к полной или частичной остановке обогрева, а так же к частым перебоям в работе котла — если в доме имеются тёплые полы и радиаторные приборы, которые работают от индивидуального отопительного источника.

К сведению! Беря во внимание все особенности конструкции: количество петлей в помещении, наличие отдельной разводки для каждой комнаты, можно с уверенностью сказать, что полное прекращение циркуляции в трубопроводе не может произойти.

Только при закупорке пробками одновременно всех петель контура, вода прекратит двигаться по магистрали по всем комнатам и этажам дома, вследствие чего все отопление перестанет функционировать.

Виды воздухоотводчиков

Чтобы стравить воздух из тёплого пола, чаще используются отводчики, которые бывают ручными и автоматическими.

Устройства ручного действия в основном ставятся на теплообменниках, а автоматические на верхнем участке коллектора или трубопровода.

Автоматические модели

Данные приборы выпускают как отечественные, так и зарубежные производители, и каждый вид имеет свои особенности в конструкции — это зависит от марки. Устройства бывают:

1. С отражающей пластиной внутри корпуса — она устанавливается у входа в рабочую камеру, и предназначена для защиты внутренних деталей от гидроударов.
2. С пружинным отсекающим клапаном, который оснащён воздухоотводчиком, через него можно стравлять воздух.
3. С боковыми резьбовыми патрубками.
4. Сепараторы микропузырьков — устанавливаются в трубопроводе на два входных патрубка. Жидкость, проходя через трубку с медной сеткой, образует водяной вихрь, он притормаживает воздух и направляет его вверх. После чего, происходит выпуск воздушных пузырьков через автоматический клапан.
5. С кулисным механизмом — в их камере размещён пластиковый поплавок, связанный с запорной спускной иглой. Когда он опускается в завоздушенную среду, при помощи иглы происходит открывание спускового отверстия для выхода воздушных потоков.

Ручные

Ручные устройства — это краны Маевского. Конструкция простая, поэтому наиболее часто устанавливаются в отоплении. Механический воздушник при эксплуатации хорошо герметизирует выход из корпуса.

При необходимости удаления воздуха вентиль поворачивается на несколько оборотов, в результате чего начинается процесс развоздушки.

Как самостоятельно стравить воздух

Прокачать водяной пол — это несложно, данную процедуру под силу произвести самостоятельно.

Однако стоит заметить, что в зависимости от конструкции сооружения, процесс отвода воздушного потока из труб различается.

Как стравить  воздух с контура, функционирующего от циркуляционного насоса

Чтобы прогнать воздух из полового контура, оснащённого насосом, требуется выполнить действия в следующей последовательности:

• Нужно закрыть на коллекторе расходомеры ведущие ко всем петлям.

• Развоздушить циркуляционный насос.

• Открыть шаровой или кран Маевского на гребёнке, и одну петлю пола.

Процесс открытия крана Маевского — одной рукой держать белую часть вентиля, чтоб не болталась. Второй следует откручивать вентиль расположенный посредине.

• Затем нужно включить циркуляционный насос на небольших оборотах. Давление должно превышать обычное на 20%.

• Выключать насос и закрывать вентиль следует после того, как появится вода из воздухоотводчика.

• Данную процедуру надо повторять неоднократно, с интервалом в несколько минут, пока не спустится весь воздух.
• Такое действие нужно проводить с каждой петлёй. Процесс повторять на протяжении 2 — 3 дней, до полного стравливания воздуха.
• Затем насос нужно включить на максимум, и произвести продувку всего трубопровода.

Только после полного стравливания воздушных масс, следует запускать нагревательный пол. В процессе работы, контур может снова завоздушиться, поэтому рекомендовано периодически продавливать воздух.

Стравить из самотечной системы

При наличии самотечной конструкции, в которой нет спусковых клапанов, возникает вопрос — как выгнать воздух из системы тёплого пола? Придётся ждать пока воздушные массы сами не выйдут через расширительный бак.

При этом устройство не должно работать и вода в нём должна быть охлаждённой. Процесс может занять несколько дней.

Одним словом, чтобы стравить пузырьки воздуха из такой магистрали, требуется выключить котёл и мотор, и дать гидрополу остыть.

Как стравить воздух с помощью автоматических отводчиков

В настоящее время есть специальные отводчики или сепараторы, которые автоматически выгоняют  воздушные массы из контура.

С их помощью легко стравить пробки, при этом они не нуждаются в проведении специальных работ по обслуживанию и уходу.

Устанавливать автоматические отводчики следует на самом высоком месте отопительного трубопровода, потому что именно там скапливается воздух.

Их нет необходимости включать в группу безопасности, так как там не бывает сосредоточения воздушных масс.

Выгоняем воздуха при помощи сильного напора воды

Большим напором воды стравить воздух теоретически можно, но сделать это достаточно сложно. Потребуется мощный насос, с давлением больше 2 атмосфер, чтобы продувать трубы.

Но устранять пробки таким методом можно только из открытой системы, с небольшим количеством ветвей. Кроме того, данный способ приводит к переливанию расширительного бочка. Поэтому, пользоваться им советуют лишь при наличии опыта проведения аналогичных работ.

Продавливание пробок сливом воды

Этот способ рекомендовано применять, если будет воздушить самотечная конструкция. Производится слив большого количества воды снизу, и одновременно осуществляется заливка сверху.

Таким способом можно стравить пробки. Они сдвигаются, разбиваются и выдавливаются из трубопровода.

Как не допустить возникновения воздушных пробок?

Основной недостаток водяных полов — образование воздушных пробок, в остальном они имеют отличные эксплуатационные характеристики и просты в пользовании.

Даже несмотря на правильность произведённых монтажных работ, водяная система может завоздушивать в процессе эксплуатации. Чтобы не допустить этого, необходимо придерживаться следующих правил:

• проводить регулярный профилактический осмотр конструкции на предмет наличия дефектов и протечки;
• осуществлять контроль за уровнем температуры и давления теплоносителя, так как резкие скачки приводят к закупорке труб;
• периодически проводить прокачку воздуха в корпусе насоса и коллектора;
• если вы не можете провести обслуживание устройства или замену вышедшего из строя оборудования самостоятельно, следует приглашать специалистов;
• устанавливать циркуляционный насос только на подачу воды, это исключит проникновение воздуха в трубопровод по вине насоса;
• монтировать на обратном шланге перед коллектором сепаратор, с его помощью можно будет выгнать воздух;
• не следует спускать теплоноситель из трубопровода гидропола, так как небольшие воздушные закупорки можно легко удалить при помощи сепаратора или коллекторных клапанов;
• для настроя коллектора лучше пригласить мастера.

К сведению! Если применяется циркуляционный насос, то его рекомендовано подключать к источнику бесперебойного питания, в этом случаи поток воды в петлях пола будет неизменным.

Советы и рекомендации

Как известно, чем оборудование сложней, тем больше его стоимость, при этом такое устройство является менее надёжным. Поэтому, чтобы гидропол работал исправно, нужно покупать и устанавливать комплектующие высокого качества.

Сегодня на рынке огромный ассортимент комплектов для обустройства водяных полов. При выборе следует внимательно ознакомиться с их характеристиками и  особенностями.

Можно использовать устройство с механическим приводом, которое имеет приемлемую цену. Кроме того, функционирование отработано многолетней практикой, поэтому ломается редко. Приборы с сероприводом дороже, да и элементов, которые могут выйти из строя, в такой конструкции больше.

Выбирая устройство для спуска воздуха, специалисты рекомендуют обращать внимание на краны Маевского — они надёжны, долговечны и не нуждаются в регулировке.

Автоматические приборы имеют более сложную конструкцию и по цене дороже. Помимо этого, они приходят в негодность при загрязнении.

Как видите, воздушные пробки приводят к сбою в работе, однако эту проблему легко решить. Главное вовремя стравить воздух из трубопровода, а делать это необходимо правильно и регулярно.

Видео пособия

Стравливание воздуха из системы отопления

Как выгнать воздух из системы отопления

Воздух в системе отопления – способы удаления воздушных пробок

Воздушные пробки частая причина нарушения работы системы отопления. Они могут появляться в системах центрального отопления и индивидуального. Холодные стояки или радиаторы отопления, шум в трубах все это вызвано воздухом в системе отопления. О причинах появления и о том, как удалить воздух из системы отопления пойдет речь в этом материале.

Содержание

Причины завоздушивания системы

Воздух в системе отопления — это довольно частое явление в начале отопительного сезона. Даже в хорошо спроектированной и грамотно смонтированной системе могут возникать воздушные пробки. Причин появления воздуха в системе отопления может быть несколько.

• При проведении ремонта системы отопления необходимо слить воду, что и делают. В этот момент система заполняется воздухом. По окончании ремонта системы заполняют в новь, но воздух в ней остается.
• При замене отопительных приборов, как и при ремонте сливают часть воды. При этом в систему попадает воздух.
• После ремонта или замены радиаторов необходимо правильно запустить систему отопления и удалить весь воздух. Работа эта длительная. Часто торопятся и нарушают технологию. После запуска благодаря остаткам воздуха нарушается работа системы отопления.
• Часто причиной появления воздуха становятся алюминиевые радиаторы отопления. Этот тип радиаторов склонен к газообразованию. Газы, образовавшиеся при коррозии радиатора, создают воздушную пробку.
• Коррозия труб системы отопления — это неизбежный процесс. При коррозии в теплоноситель выделяются различные газы, которые могут стать причиной воздушных пробок.
• В холодной воде содержится большое количество воздуха, который при нагревании высвобождается и образует воздушные пробки.
• Причиной завоздушивания системы отопления могут быть неправильно работающие клапаны автоматического сброса воздуха. Загрязненность теплоносителя может вызвать закупорку клапанов. В результате чего нарушится их работа и воздух не сможет выйти из системы.

Определение мест образования воздушной пробки

Важной частью удаления воздуха из системы является правильное определение места образования воздушной пробки. В зависимости от места расположения воздуха применяются разные способы его удаления.

В системе отопления любого типа воздушные пробки могут образовываться в двух местах: в трубах и радиаторах. В трубах воздушная пробка образуется, как правило, в крайних стояках, в них разница давления подачи и обратки минимальна. В радиаторах воздух скапливается в верхнем углу расположенном напротив подключения подачи.

Первое с чего следует начать это убедиться в том, что все краны на стояках и радиаторах отопления открыты.

Если на стояке рядом с радиатором отопления имеется перемычка (байпас) соединяющая подачу и обратку в обход радиатора, то сначала проверяем ее. Если она горячая, а радиатор холодный, то воздушная пробка в радиаторе. Если холодная это означает, что не работает весь стояк.

Радиатор отопления подключенный через байпас.

Если перемычки нет, то сравниваем температуру подачи и обратки. Если обе трубы имеют одинаковую температуру, то проблема может быть, как в стояке, так и в радиаторе. В этом случае сначала делаем попытку сбросить воздух из радиатора. Если подача теплее обратки, то воздушная пробка в радиаторе. Из-за нее не работает весь стояк.

Удаление воздушной пробки из радиатора отопления

Радиаторы отопления подвержены завоздушиванию больше, чем остальные элементы системы. В большинстве случаев достаточно спустить воздух из радиатора, и система отопления начинает функционировать исправно.

Удалить воздух из радиатора можно двумя способами:

• через воздухоотводчик или клапан
• перезапустить систему отопления.

Если радиатор отопления оборудован клапаном (кран маевского), то удалить воздух из радиатора можно своими руками. Воздухоотводчиком или клапаном оснащаются все современные радиаторы отопления. Воздухоотводчик установлен на верхней пробке радиатора со стороны противоположной трубе подачи.

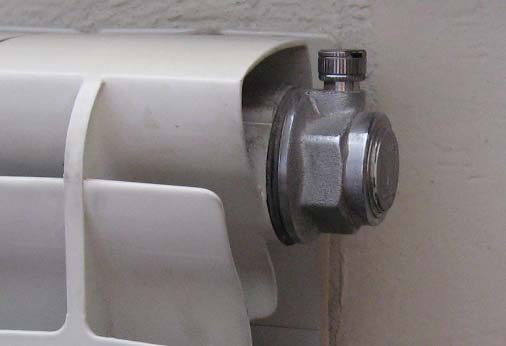

Кран Маевского на радиаторе отопления.

Чтобы спустить воздух необходимо специальным ключом, продается вместе с клапаном, открыть ниппель. Если в радиаторе был воздух, то услышите шипение. Перед открытием клапана следует под него подставить тару для приема воды. Воды будет не много, поэтому достаточно будет литровой банки.

Как шипение закончится это говорит о том, что воздух вышел. Далее следует дождаться появления воды из ниппеля. Как только напор воды из ниппеля станет постоянным, его можно закрывать. Воздуха в радиаторе больше нет.

Если воздухоотводчик отсутствует, то необходимо перезапустить систему отопления. В случае городской центральной системе отопления, перезапустить ее самостоятельно сложно и следует вызвать специалистов. Индивидуальную систему отопления перезапустить можно своими руками.

Запуск / перезапуск системы отопления

Запуск системы отопления это простой, но длительный и ответственный процесс. Его главная задача заполнить систему и одновременно удалить из нее весь воздух. Порядок запуска системы следующий.

Начинают с подготовительных работ. У каждой системы отопления есть воздухоотводчик. Ручной или автоматический. Он находится в самой верхней точки системы, и должен быть исправен. В случае ручного воздухоотводчика открыт.

Далее перекрывают трубу подачи. Систему заполняют через обратку. Под действием воды воздух стремиться подняться в самую верхнюю точку системы, туда, где расположен вооздухоотводчик. Если не спешить, то весь воздух выйдет с первого раза.

Если речь идет о перезапуске системы, то поступают точно также. Перекрывают подачу, открывают воздухоотводчик и открывают обратку. Вода, поднимаясь по трубам вверх, выдавливает воздух из системы через воздухоотводчик. Определить остался воздух или весь вышел можно по равномерности напора воды из воздухоотводчика. Если напор равномерный, то воздух удален. Воздухоотводчик можно перекрыть, и включить систему на циркуляцию.

Обычно ручной воздухоотводчик представляет собой кран. Через этот кран вместе с воздухом будет вытекать и вода. Для системы городской центральной системы отопления потери нескольких сот литров воды не является проблемой. Для частного дома, где вместо воды используется антифриз — это недопустимо. Поэтому в индивидуальной системе отопления устанавливают автоматические воздухоотводчики. Они пропускают воздух, но не пропускают антифриз.

Автоматический воздухоотводчик для системы отопления.

Как не допустить завоздушивания системы?

Как говорилось ранее завоздушивание системы это неизбежность. Не допустить попадание воздуха в систему можно только правильно выполнив ее пуск. Однако остальных факторов, описанных в начале статьи, достаточно, чтобы в системе появились воздушные пробки. Поэтому целесообразнее дать несколько советов, как облегчить устранения воздушных пробок.

На каждом радиаторе отопления необходимо предусмотреть воздухоотводчик. Тоже относится к водяным теплым полам.

На каждом стояке необходимо предусматривать краны для его отключения от системы.

В самой верхней и нижней части стояка следует устанавливать отводы с кранами. Это позволит слить стояк или выпустить из него воздух не нарушая работу всей системы.

Следует выбирать трубы и радиаторы отопления не склонные к газообразованию. Газ появляется в результате процессов коррозии металлов. Если коррозии нет, то и газообразование будет сведено к минимуму, а, следовательно, и завоздушивание.

Способы удаления воздуха из системы отопления

Любой владелец частного дома знает, что к зиме нужно готовиться заранее, и в первую очередь это касается обогрева жилья.

По этой причине желательно до наступления холодов проверить свое отопительное оборудование на наличие/отсутствие воздушных «пробок», которые приводят к холодным трубам, шуму в системе и даже коррозии металла.

Для того, чтобы обогрев помещений был хорошим, создавая комфортное тепло в доме, необходимо своевременно провести удаление воздуха из системы отопления перед тем, как заполнить ее водой.

Причины образования воздушных «пробок»

«Закупоривание», или воздушная пробка может образоваться в трубопроводах, если:

1. Систему отопления ремонтировали – при проведении ремонтных работ появление воздуха неизбежно.
2. При прокладке и монтаже труб не соблюдался требуемый уклон и его направление.
3. Падает давление – поскольку со временем уровень воды в трубах падает, то и трубопроводы опустошаются, заполняясь воздухом.
4. Установлена система отопления с естественной циркуляцией теплоносителя (в частных домах небольших площадей отопление устраивается без принудительной циркуляции, т.е. не ставится циркуляционный насос). В этом случае завоздушивание системы отопления происходит вследствие возможного падения давления в трубах.
5. Происходит утечка теплоносителя через плохо загерметизированные стыки трубопроводов. Течь заметить довольно трудно, если изъян небольшой (к примеру, соединение не очень плотное), а горячая вода может протекать и сразу испаряться.
6. Система отопления неправильно заполняется после длительного простоя (осенью). Некоторые владельцы домов стремятся заполнить трубы водой быстро и «до отказа», однако это неправильно. Заполнение следует производить медленно, одновременно удаляя воздух из отопительных приборов и распределительных трубопроводов.

Воздух также может попадать в трубы непосредственно с теплоносителем – как известно, в воде имеется некоторое содержание воздушных пузырьков, которые поднимаются вверх при повышении температуры воды.

Важно: скорость образования пузырьков и воздушных пробок будет тем больше, чем выше будет нагреваться теплоноситель.

В домах, где к общему распределительному коллектору подключаются еще и водяные «теплые полы», также можно наблюдать образование воздушной пробки в системе отопления.

Причины практически те же, а вот устранение данной проблемы довольно проблематично, поскольку трубы располагаются неравномерно по своей высоте. Отсюда следует вывод: необходимо постоянно следить за давлением и расходом теплоносителя в трубах или установить воздухосборники (еще их называют «воздушниками»).

Способы удаления воздуха из систем водяного отопления

Поскольку отопление может быть как с естественной, так и с принудительной циркуляцией теплоносителя, то и воздух в системе отопления может быть удален разными способами.

Для систем с естественной циркуляцией (рассматривается верхняя разводка труб) воздушная пробка может удаляться через расширительный бак, который должен находиться в самой верхней точке относительно всей системы.

Подающий трубопровод следует прокладывать с подъемом к баку. Если же разводка нижняя – следует предусмотреть удаление воздуха так же, как в системе отопления с циркуляционным насосом.

Для систем с принудительной циркуляцией следует предусмотреть воздухосборник – в самой высшей точке, который будет отвечать за спуск воздуха.

Подающий трубопровод в этом случае прокладывается с подъемом по направлению движения теплоносителя, а пузырьки воздуха, поднимаясь по стояку, удаляются из системы отопления через воздушные краны, которые должны быть установлены в самой верхней точке.

В любом случае, обратные трубопроводы следует прокладывать с определенным уклоном – в сторону слива воды, чтобы ускорить опорожнение труб во время ремонтных работ.

В системах отопления закрытого типа предусматриваются автоматические воздухоотводчики – их устанавливают в нескольких точках по линии трубопроводов, сброс воздуха из которых производится отдельно.

Если монтаж системы отопления и прокладка труб под требуемым уклоном произведены правильно, то стравливание через «воздушники» будет простым и не влекущим за собой какие-либо проблемы.

Хотелось бы отметить, что удаление воздуха из труб сопровождается увеличением расхода теплоносителя и повышением давления в них. В случае завоздушивания отопительных батарей может иметь место плохая герметичность трубопроводов отопления либо неравномерный перепад температур.

Очень часто в жилых домах, оборудованных автономным котлом с открытой системой отопления, сброс воды может осуществляться непосредственно через расширительный бак: после опорожнения желательно прождать не менее получаса и только затем открывать «воздушник» на баке воздух самостоятельно выйдет весь при повышении температуры воды в системе.

Где устанавливаются воздухоотводчики?

Основными («критическими») точками установки воздухоотводчиков являются:

1. Перегибы в системе трубопроводов («колено», поворот»)
2. Наивысшие отметки расположения трубопроводов

Воздухоотводчики могут быть ручными и автоматическими.

К первому типу относится кран Маевского, имеющий небольшой размер. Место его установки – на торце обогревательного прибора. Регулировка крана Маевского происходит достаточно просто – вручную, ключом либо отверткой.

Поскольку габариты крана небольшие, то и производительность его низка, поэтому такой «воздушник» можно применять лишь для местного удаления воздушных «пробок».

Автоматические

Ко второму типу относят такие воздухоотводчики, которые могут работать без вмешательства человека. Установка их может быть как горизонтальной, так и вертикальной.

Наряду с высокой производительностью они достаточно чувствительны к загрязненной воде и потому их следует устанавливать вместе с фильтрами-грязевиками и на подающих, и на обратных трубопроводах.

Как определить места завоздушивания?

Как известно, при воздушных «пробках» в системе отопления могут появляться посторонние звуки (к примеру, бульканье в трубопроводе, перетекание воды).

Место образования пробки можно определить, легонько простучав трубы и обогревательные приборы. Там, где звук удара получается наиболее звонким, и образовалась воздушная «пробка».

Как организовать спуск воздуха в открытой системе отопления? Для этого необходимо ключом или отверткой открыть кран Маевского, предварительно открыв термостат на батарее.

При открывании крана должно быть слышно тихое шипение – это означает, что сброс воздуха уже начался. По мере стравливания воздуха шипение будет все уменьшаться, и когда из крана потечет вода, его можно закрывать – спуск воздуха произошел.

Не забудьте поставить ведро для слива воды перед открыванием крана!

Иногда бывает и так, что вроде бы воздух уже удален, но батареи все равно греют плохо. В этом случае следует продуть отопительную систему, промыв ее и заполнив теплоносителем снова.

Источники: http://mhremont.ru/vozduh-v-sisteme-otopleniya-187.html, http://ultra-term.ru/otoplenie/pribory/sostavnye-chasti/udalenie-vozduha-iz-sistemy-otoplenija.html

Как спустить воздух из батарей и труб отопления

Образование воздушной пробки в системе отопления характеризуется частичным остыванием радиаторов либо участков водяного теплого пола. Иногда в трубах и батареях слышится явственное журчание, позволяющее примерно определить местонахождение скопившегося воздуха. Интересует 2 вопроса: как его удалить оттуда и не допустить подобных неприятностей в будущем. Чтобы дать исчерпывающие ответы, рассмотрим причины завоздушивания отопительных приборов в частных домах, а потом подскажем способы, как убрать воздушные пузыри в разных ситуациях.

Откуда берется воздух в системе

Практика показывает, что идеально изолировать сеть водяного отопления от внешней среды невозможно. Воздух различными путями проникает в теплоноситель и постепенно скапливается в определенных местах – верхних углах батарей, поворотах магистралей и высших точках. Кстати сказать, в последних должны устанавливаться автоматические спускные клапаны, изображенные на фото (воздухоотводчики).

Разновидности автоматических воздушников

Воздух попадает в систему отопления следующими путями:

1. Вместе с водой. Не секрет, что большинство домовладельцев пополняют недостаток теплоносителя прямо из водопровода. А оттуда поступает вода, насыщенная растворенным кислородом.
2. В результате химических реакций. Опять же, не обессоленная должным образом вода реагирует с металлом и алюминиевым сплавом радиаторов, отчего выделяется кислород.
3. Трубопроводная сеть частного дома изначально спроектирована либо смонтирована с ошибками – нет уклонов и сделаны петли, обращенные кверху и не оборудованные автоматическими клапанами. Из подобных мест сложно выгнать воздушные скопления даже на этапе заправки теплоносителем.
4. Малая толика кислорода проникает сквозь стенки пластиковых труб, невзирая на специальный слой (кислородный барьер).
5. В результате ремонта с разборкой трубопроводной арматуры и частичным или полным спуском воды.
6. При появлении микротрещин в резиновой мембране расширительного бака .

Когда в мембране возникают трещины, газ смешивается с водой

Примечание. К химическим реакциям склонна вода, взятая из колодцев и неглубоких скважин, поскольку насыщена активными солями магния и кальция.

Также нередко возникает ситуация, когда после длительного простоя в межсезонье давление в закрытой системе отопления снижается из-за попадания воздуха. Спустить его довольно просто: нужно добавить буквально пару литров воды. Подобный эффект случается и в системах открытого типа, если остановить котел и циркуляционный насос, выждать пару дней и снова запустить отопление. При остывании жидкость сжимается, давая воздуху возможность проникнуть в магистрали.

Что касается централизованных систем теплоснабжения многоквартирных домов, то в них воздух проникает исключительно вместе с теплоносителем либо в момент заполнения сети в начале сезона. Как с этим бороться – читайте ниже.

Пример из практики. Из открытой отопительной системы приходилось ежедневно выгонять воздушные пробки из-за напрочь забитого грязевика. Работающий насос создавал перед собой разрежение и таким образом втягивал кислород в трубопроводы через малейшие неплотности.

На теплограмме показана область отопительного прибора, где обычно задерживается воздушный пузырь

Удаляем воздушную пробку без слива воды

О том, как удалить воздух из системы отопления стандартными способами, вы наверняка знаете. Обнаружив непрогревающийся радиатор, нужно отверткой приоткрыть в нем кран Маевского и выпустить воздушный пузырь. Если установлены старые батареи, где такого вентиля нет, можно попробовать удаление другими способами:

1. Так называемая прокачка трубопроводной сети применяется в квартирах многоэтажных домов при условии, что в радиатор заделан кран для сброса воды. Подсоедините к нему шланг, направленный в канализацию, откройте вентиль на максимум и выполняйте слив, пока движущийся с большой скоростью поток не увлечет за собой воздушную пробку.
2. В частном доме советские стальные батареи можно развоздушить с помощью самонарезающего винта. Обмотайте его у основания ФУМ-лентой и завинтите шуруповертом в стенку отопительного прибора (поближе к верху). Затем выверните саморез на пару оборотов отверткой, выпустите воздух и затяните до упора. Летом врежьте в этом месте кран Маевского.
3. Удаление воздуха из чугунных батарей дачного домика, не оборудованных воздушниками, можно выполнять двумя способами: полной перезаправкой системы либо наращиванием давления (до 2 Бар) с одновременным прогревом. Выкручивать боковые заглушки «на ходу» не рекомендуется, потом их будет сложно запаковать.
4. Слабая циркуляция и теплоотдача могут быть следствием скопления воздуха в корпусе сетевого насоса. Отверните большой винт, установленный в торце агрегата, на пару оборотов. Когда из-под резинового кольца выступят капли воды, затяните его обратно.

Совет. Чтобы не сталкиваться с воздушными пробками во время эксплуатации, установите на все радиаторы краны для спуска воздуха. Если толщина металлической стенки не позволяет нарезать 3—4 витка резьбы, наварите сверху бобышку с отверстием требуемого диаметра. В чугунных «гармошках» вентиль заделывается в боковую стальную пробку.

Фокус с самонарезающим винтом также успешно применяется для неправильно спроектированных магистралей с обращенными кверху либо книзу петлями (например, для обхода дверей и других строительных конструкций). Как убрать воздушный пузырь в неблагополучном месте трубопровода путем закручивания самореза, смотрите на видео:

Рекомендация. Если вы постоянно стравливаете воздух из системы отопления через батареи и не находите причины завоздушивания, временно поставьте на отопительные приборы автоматические клапаны, пока не разберетесь, в чем дело (возможно, имеет место химическая реакция с выделением кислорода).

Заполняем систему правильно

Проще всего закачать воду или антифриз в трубопроводы, подключенные к открытому расширительному баку. Для этого необходимо открыть все вентили (кроме сливного) и, присоединив шланг к штуцеру подпитки, заполнить магистрали и радиаторы теплоносителем. В этом деле важно не торопиться и дать возможность воздуху самостоятельно покинуть систему через расширительную емкость.

Совет. После заполнения включите циркуляционный насос и котел, а потом прогрейте все отопительные приборы. Затем спустите с них остатки воздуха через краны Маевского. Не забудьте перед запуском развоздушить и насос, как описывалось выше.

Теперь о том, как спустить воздух из батарей и трубопроводов закрытой системы отопления частного дома. Предлагаемая методика, постоянно практикуемая нашим экспертом — сантехником Виталием Дашко. выполняется в следующем порядке:

1. Откройте всю отсекающую арматуру основных контуров (кроме слива).
2. Перекройте все радиаторные краны, исключая самые последние батареи на концах петель, чтобы через них шла циркуляция.
3. Привлеките к работам помощника. Его задача – находиться в котельной и поддерживать давление в сети на уровне 1 Бар с помощью опрессовочного насоса либо через ветвь подпитки из водопровода.
4. Открыв подачу воды, заполните основные магистрали, расширительный и котловой бак. Воздух должен сбрасываться через клапан группы безопасности и воздухоотводчик в наивысшей точке (при наличии).
5. Подойдите к первому от котла радиатору и одновременно откройте оба крана (медленно). Спустите воздух через клапан Маевского и снова закройте вентили. Помощник в это время не позволяет давлению упасть ниже 1 Бар.
6. Повторите операцию на всех батареях, после чего включите циркуляционный насос и запустите теплогенератор. Когда магистрали начнут прогреваться, поочередно откройте все радиаторные краны и повторно удалите остатки воздуха из них.

Важный момент. Перед тем как выдавить воздушные пробки из радиаторов, обязательно стравите воздух из циркуляционного насоса и включите его на 5—10 минут для прокачки трубопроводов.

После полного прогрева отопительных приборов давление в системе должно находиться в пределах 1.3—1.6 Бар. На этом процедура считается законченной. Если же в системе присутствуют теплые полы, то их надо заполнять в последнюю очередь, используя тот же алгоритм (на холодную!). То есть, накачав давление в основной магистрали, нужно поочередно открывать и закрывать напольные контуры, спуская воздух через клапаны коллектора, а потом производить прогрев и настройку расхода теплоносителя.

Замечание касательно монтажа автоматических воздухосбрасывающих клапанов. Такое устройство должно всегда стоять в группе безопасности котла, а второе, третье и так далее – лишь в том случае, когда магистрали проходят выше радиаторов. При нижней разводке в одноэтажном доме воздух скапливается в батареях, поскольку они стоят выше трубопроводов, и клапаны на них ставить необязательно.

Заключение

Сбросить воздух из радиаторов несложно, а вот выгнать его из всей системы отопления, включая теплые полы, – задача трудоемкая. Если в процессе заполнения греющих контуров вы допустите ошибку и появится блуждающая воздушная пробка, то ее устранение может занять до нескольких недель. Так что не торопитесь и делайте эту работу обстоятельно.

Рекомендуем:

Что такое трехходовой термостатический клапан и как он работает в системе отопления Как рассчитать теплоаккумулятор для твердотопливного котла и выполнить его обвязку Как правильно выполняется установка циркуляционного насоса на отопление в частном доме

Системы отопления > Как спустить воздух из батарей и труб отопления

Как легко и быстро убрать воздух из батареи: 4 практических совета от профессионала

Причины концентрации воздуха в системе отопления

Одно условие для скопления пробок понятно – долгий перерыв в работе отопительной системы. Другие причины в следующем:

1. Расчет домашней разводки сделан неправильно. Не учтены уклоны, перегибы. Благодаря этому, даже профессионально спроектированная система будет содержать некоторое количество воздуха после включения в работу. Воздушная пробка образуется непременно и в некоторых случаях требуется переделка всей системы.
2. Неравномерное заполнение системы носителем. Происходит это в связи с нестабильным давлением в трубопроводе, повреждениями на участках вне входа в дом или при работе с перерывами. Заполнение пустот атмосферными массами происходит и во время отопительного сезона, если значение давления носителя низкое. Для стравливания используют кран Маевского и воздушники.
3. Негерметичность трубопровода. В результате эксплуатации системы отопления и соответственно ремонта, замена участков на отдельные патрубки может вестись халатно. Отсутствие или недостаточность уплотнения приведет к разгерметизации и благодаря силе давления, свищ втянет воздух в водяной контур, накапливая его на участках трубопровода. Прежде чем убрать воздушную пробку, трубопровод проверяют обмыливанием приготовленной эмульсии.
4. Воздушные пробки появляются в результате нагрева воды. Из школьного курса физики понятно, что нагреваясь, воздух в системе отопления частного дома или многоквартирной постройки расширяется и образует пузырьки. Лопаясь, они выпускают воздух, который незамедлительно скапливается.
5. Отсутствие воздухозаборных устройств или их ненадлежащая работа. Клапан сброса воздуха из системы отопления – первое, на что следует обратить внимание, проектируя собственное отопление дома. Замкнутая система с отопительным агрегатом автономного типа в собственном доме должна иметь подобное устройство на котле или печи.

Схема самостоятельного удаление воздушной пробки

На образование пробок влияет подключение к системе отопления других водяных контуров – бойлеров, теплых полов. Уровень нахождения дополнительных устройств разительно отличается от положения нагревательных приборов, отчего появление атмосферы неизбежно. Для эксплуатации данных видов отопления проводят обводной контур с обратным клапаном, давление в системах приборов останется стабильным и образования пробки не произойдет.

Удаляем воздушную пробку из алюминиевой и биметаллической батареи

Когда причина скопления определена и устранена, приступают к ликвидации воздушного препятствия. До того как спустить воздух с системы отопления важно знать, как циркулирует теплоноситель – принудительно или естественно. От этого зависит способ стравливания массы пробки. Итак:

Естественная циркуляция

Для такой системы достаточно расширительного бака в верхней точке – подающий трубопровод прокладывают к нему под уклоном вверх. Чтобы стравить воздух из системы отопления, каждый радиатор снабжается спускником или краном Маевского, чтобы последовательно выдавливать массу по направлению к баку, предварительно опорожненному.

Принудительная циркуляция

В этом случае, подающий трубопровод имеет уклон вниз. На нем устанавливают спускные краны, а обратку направляют к сливу воды, чтобы в случае принятия экстренных мер, спустить воздух из радиатора отопления можно было быстро для последующего ремонта.

Инструменты для стравливания воздуха из системы отопления

Функцию сброса имеют многочисленные краны и спускные клапана. Наиболее распространенные в системах частных домов следующие:

• Кран Маевского. В документации он указан как воздушный игольчатый радиаторный клапан для отопления. Требуется, чтобы развоздушить систему отопления. Состоит из латунного корпуса, содержащим отверстие для выпуска и винта. Пользоваться им просто: кран с помощью специального ключа или отвертки проворачивается против часовой стрелки. Когда из системы перестанет выходить воздух, кран закрывают до упора. Обязательно требуется приготовить емкость для сбора воды и ветошь – ее накидывают на кран, чтобы избежать набрызгивания на стены грязной воды. Использующийся насос временно отключают.
• Воздухоотводчик автоматический. Принцип действия заключается в срабатывании поплавка, встроенного в корпус – сам воздушный автоматический клапан уже находится в точке системы. Когда в трубопроводе скапливается воздух, поплавок опускается, тем самым открывая сбросной клапан и удаляя его. После нормализации давления, масса воды снова прижимает поплавок. Для предотвращения утечки носителя, корпус прибора оснащается винтовым колпачком. Прибор незаменим при принудительной циркуляции.

Монтаж системы отопления в доме

• Сепаратор. «Продвинутые» воздушники в системе отопления. Устанавливается преимущественно в протяженных сетях с автономным отоплением. Позволяет сбрасывать не только воздух, но и шлам – окалину, грязь, песок и глину. Состоит из двух частей: общего корпуса-цилиндра с двумя выходами – верхней камерой для воздуха и нижней для твердого мусора, и фильтрующей сетки, задерживающей пузыри воздуха и направляющей их вверх, в камеру. Для того чтобы спустить воздух из батареи, открывают оба крана и очищают магистраль.

Для качественной работы домашней сети отопления, мастерами рекомендовано устанавливать несколько видов стравливающих устройств. Например, автоматический сбросной клапан для отопления монтируют на котле или печи – там давление стабильно большое. Радиаторы оснащаются кранами Маевского каждый. Коллектор дополняется сепаратором.

Определение завоздушенного участка и удаление пробки: как спустить воздух

Есть несколько способов определения скопления воздуха в системе. Главный из них – холодный участок сети. Кроме того, звук при простукивании звонче, нежели по трубам с нормальной циркуляцией воды. Характерный шум – бульканье и шипение – подскажет о наличие воздуха. Итак, когда участок определен, поступают следующим образом:

• Важное условие: выгнать воздух из системы отопления можно только по направлению теплоносителя и из точки за определенным участком с помощью ближайшего крана Маевского или иного вида спускника .
• Далее, медленно открывают воздушный клапан для отопления, приготовив соответствующие инструменты, емкости и тряпки и спускают воздух.
• Контрольный выпуск производят кратковременным включением циркуляционного насоса. После чего закрывают кран, и работа системы идет в обычном режиме.

Таким образом, получается, убрать воздух из системы отопления. Несложная и самостоятельная работа займет не более часа.

Если система все равно воздушит

Бывает и так, что принятые меры не действуют, и удалить воздух из системы отопления не получилось. Как поступить в этом случае:

• Попробовать переместить скопление воздуха из мест, расположенных далеко от вентиля спускника. Для этого поднимают системную температуру увеличением дозы топлива. Соответственно растет и давление. Способ хорош, так как позволяет удалить излишки воздуха автоматически через клапаны, расширительный бак или воздухосборник для системы отопления. По крайней мере, подогнать массу воздуха к клапану удастся.
• Ударным методом. Молотком действуя по радиаторам, создают колебания носителя, которые двигают пробку. Опытным мастерам, этот способ помогает переместить массу воздуха к нужному месту.
• Кардинально. Отопление придется демонтировать и собирать заново. Чтобы обойтись «меньшей кровью», разбирают полотенцесушитель – Маргароли от итальянских производителей для такой цели хороши, так как имеют сборные элементы, поддающиеся аккуратному скручиванию. Разбирают и радиаторы, удаляя из них накопившийся шлам, и собирают, используя уплотнительные прокладки. Метод доступен только профессионалам и с разрешения обслуживающей компании, так как приходится перекрывать стояк, если речь идет о многоквартирном доме.

Итак, узнав, почему завоздушивается система отопления, устранить причину и выгнать скопившиеся массы уже несложно – процесс понятен.

Важно постоянно подвергать профилактике собственную модель отопления, чтобы в будущем эксплуатация обходилась без таких неприятных, влияющих на комфорт, сюрпризов.

Спустить воздух из батареи это не сложно, главное изучить все нюансы!

Источники: http://restart24.ru/otoplenie/kak-vygnat-vozduh-iz-sistemy-otoplenija-2.html, http://otivent.com/kak-spustit-vozduh-iz-batarej-i-trub-otoplenija, http://trubexpert.ru/heating/kak-legko-i-bystro-spustit-vozdux-s-batarei-dlya-razvozdushivaniya-sistemy-prakticheskie-sovety-professionala/
