Установка циркуляционного насоса — как правильно установить

Насосы циркуляционного типа используются для усиления потока внутри каналов теплоснабжения и на водоснабжение. Благодаря этому достигается равномерный обогрев во всех помещениях дома. Все радиаторы поддерживают одинаковую температуру, независимо от того, насколько далеко они расположены относительно отопительного котла. Но, такой эффект достигается лишь в случае, если установка циркуляционного насоса в систему была сделана правильно, чего не всегда удается достичь, следуя лишь инструкциям, идущим в комплекте с прибором.

Особенности выбора подходящего циркуляционного насоса

Содержание

• 1 Особенности выбора подходящего циркуляционного насоса
  • 1.1 Выбор насоса по мощности (видео)
  • 1.2 Врезка прибора в отопительную сеть
• 2 Как правильно установить циркуляционный насос
• 3 Подключение циркуляционного насоса к электросети
  • 3.1 Как подключить прибор к заземлению
  • 3. 2 Установка циркуляционного насоса последовательно в контур
  • 3.3 Проверка перед работой
• 4 Купить циркуляционный насос
  • 4.1 Насос повысительный LPS-25-13/180 Z LadAna (0,26 кВт) с реле протока
  • 4.2 Насос циркуляционный LRS 25-4/180 LadAna (0.65 кВт)
  • 4.3 Насос циркуляционный LRS 25-6/180 LadAna (0.10 кВт)
  • 4.4 Насос циркуляционный LRS 25-8/180 LadAna (0.26 кВт)

Правильная установка циркуляционного насоса во многом зависит от выбора подходящего устройства. При выборе насосного оборудования следует обратить внимание на производительность прибора (силу потока) и сопротивление жидкости, с которым устройство работает.

Первый показатель подбирается исходя из рабочих характеристик отопительного котла, сопротивление зависит от длины и сечения трубопровода.

Как правило берется насос с мощностью на 10 % ниже, того значения, которое подбирается в процессе расчета. Расчеты проводятся, в основном, специалистами газовой службы и специальными организациями.

Важно помнить, что свой слишком мощный насос будет потреблять много электроэнергии и при этом создавать высокий уровень шума. Работая в пол силы, детали прибора быстро износятся. Если взять оборудование с недостаточной мощностью, то циркуляция поддерживаться не будет, соответственно и эффект будет нулевой.
Современные модели оснащены дополнительной автоматикой, которая позволяет самому устройству регулировать рабочую мощность и силу потока. Такой прибор не требует тщательных расчетов и способен работать в автономном режиме.

Выбор насоса по мощности (видео)

Врезка прибора в отопительную сеть

Неправильный способ врезки устройства в отопительную сеть значительно снижает его производительность, а в определенных случаях и срок эксплуатации устройства. Конкретные указания, куда установить ту или иную модель, указываются в инструкции, идущей в комплекте с прибором.

Что касается общих советов, то первое что нужно учитывать – это свободный доступ к насосу на случай ремонта. Желательно фиксировать его на трубопроводе недалеко от котла. Большинство моделей до недавнего времени устанавливали на обратку. Под действием горячей воды детали быстро разрушались, так что установить их на горячий трубопровод не представлялось возможным. Современные модели сделаны из термостойких материалов, поэтому лучше установить их на подачу, поближе к котлу. Так циркуляция будет значительно сильнее.

Циркуляционное оборудование лучше устанавливать после расширительного бака. Насос создает пульсирующий поток воды с частой сменой давления, что нежелательно для функционирования расширительного бачка.

Как правильно установить циркуляционный насос

Устанавливается циркуляционное оборудование на отопительную сеть горизонтально. Особенно это касается моделей с мокрым ротором. Для их функционирования необходимо, чтобы рабочее колесо постоянно находилось в воде. Если поставить насос вертикально, часть рабочего органа работает «на сухую». Как результат – износ механизма. Если же насос поставить горизонтально, вода будет заполнять рабочую камеру, увеличивая плавность хода колеса и обеспечивая жидкую прокладку между подвижными частями.

В вертикальном положении или под углом можно установить прибор с масляной смазкой. Но при этом нужно постоянно проверять уровень смазки подшипников и восполнять запасы смазочного материала.

При установке насоса в контур нужно четко определить ход воды. На корпусе направление потока указывается стрелкой.

Отвечая на вопрос «как установить циркуляционный насос?» также следует уделить внимание ряду правил, которые облегчат работу устройства и продлят период эксплуатации:

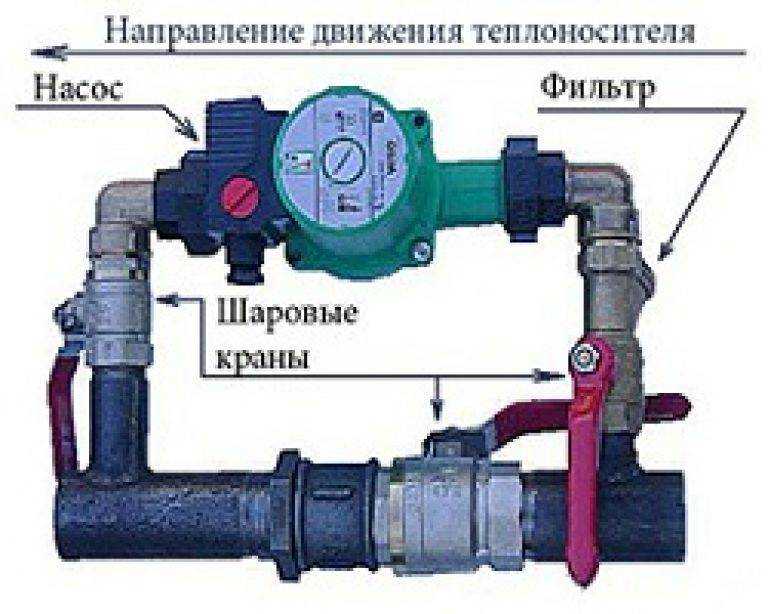

1. На отрезок трубы перед насосом ставится фильтр. Он будет задерживать твердые частицы, которые попадают в трубопровод и тем самым предотвратит повреждение ротора и колеса устройства.
2. Перед прибором и на участке после него удобно установить краны с шаровым принципом работы. Такие краны необходимы на случай ремонта или замены устройства. Вода перекрывается и изолированное устройство готово к работе.
3. При установке прибора своими руками, его желательно ставить на отдельную ветку, параллельную основному контуру. Сделать это можно с помощью двух небольших угловых трубок (байпаса). Такое расположение прибора позволит отключить ветвь с насосом в случае неисправности и пустить поток напрямую.
4. На верхней поверхности устройства при желании можно установить воздушный клапан, который позволит стравливать воздух из сети.
5. Клеммы под электрический ток должны находиться на верхней поверхности. Это облегчит подключение.
6. Каждое соединение и резьбовые краны обработать герметиком и при необходимости поставить прокладки.

Монтаж устройства на рабочий контур гвс имеет следующий вид:

1. Система, в которую включается насос опорожняется от воды. При этом если врезка проводится в долго действующую сеть, желательно провести наполнение и сливание воды несколько раз. Под действием горячей воды в трубах может остаться накипь, кусочки материалов, которые появились в процессе коррозии. Если их тщательно не вымыть водой, они могут забить механизмы устройства.
2. После того как вода спущена, проводится врезка в ветвь и установка переходников, фитингов и фланцев, после чего подключается насос.
3. После установки и герметизации всех соединений сеть заполняется жидкостью теплоносителя.
4. Перед полноценным использованием, из сети гвс стравливается весь воздух. Для этого установленный насос оборудован специальным винтом. При повороте винта воздух постепенно начнет выходить. Продолжать процедуру нужно до тех пор, пока из отверстия не начнет выступать вода.

Следует помнить, что включать насос «на сухую», пока сеть не заполнена водой не рекомендуется. Это может привести к поломке прибора. Спуск воздуха проводится перед каждым включением устройства.

На автоматических моделях он проводится в автономном порядке.

Подключение циркуляционного насоса к электросети

Когда монтаж циркуляционного насоса гвс в контур окончен, следует позаботиться об электрическом питании устройства. Здесь есть варианты.

Если электронасос циркуляционного типа подключается к розетке, то обязательно позаботьтесь о правильном заземлении. В части новостроек такая схема уже предусмотрена. Если же установка прибора проводится на дачном участке или в частном доме, такую схему придется сделать самостоятельно.

Как подключить прибор к заземлению

Сделайте сам контур заземления. Для этого во дворе выкапывается треугольное углубление, внутрь которого устанавливается три металлических штыря (по углам). Штыри соединяются посредством металлических перегородок. К такой раме фиксируется одним краем провод заземления, а второй край соединяется со счетчиком. От счетчика идет разводка по дому. На место старых розеток установить новые с усиками под заземление.

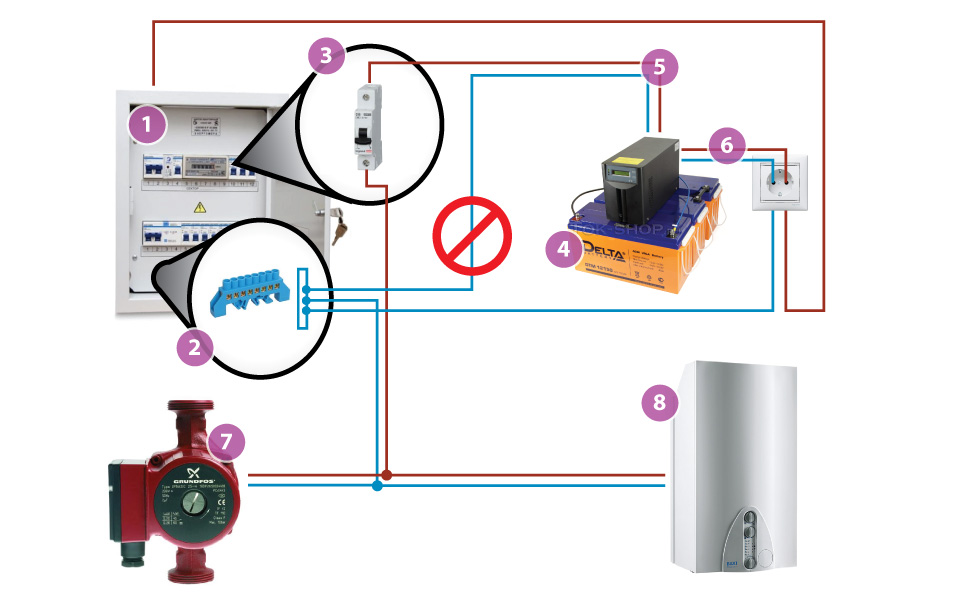

Чтобы обеспечить работу от электрической сети при неблагоприятных условиях, используется второй вариант с приборами бесперебойного питания. Кабель насоса подключается к бесперебойнику, а тот, в свою очередь, идет на электросеть. Такая схема, даже в случае отключения питания поддержит работу устройства в течении нескольких часов. Чтобы обеспечить длительную работу, к прибору бесперебойного питания дополнительно подключается один или пара аккумуляторов.

Установка циркуляционного насоса последовательно в контур

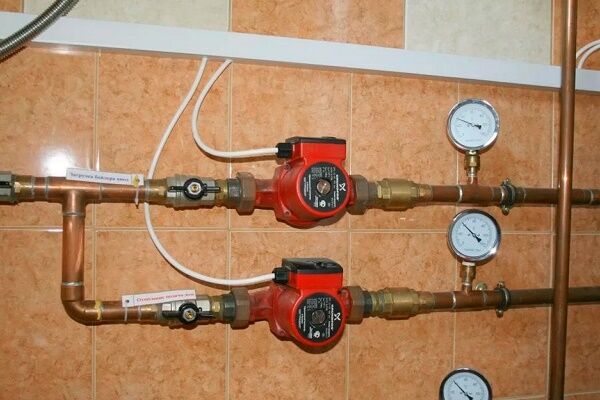

Два насоса в отопительную сеть устанавливаются в следующих случаях:

• один насос не способен поддерживать достаточное давлении в контуре, а мощная модель не подходит под конфигурации;
• рабочее давление в контуре поднимают постепенно до высокого показателя;
• кратковременное повышение давления в отопительной выше значения одного насоса с последующей стабилизацией.

При этом приборы устанавливаются параллельно, либо в последовательной цепи. Первый тип создает эффект удвоенной подачи без увеличения напора. Второй вариант разгоняет и усиливает поток по системе.

При использовании двух устройств, желательно брать модели с одинаковым значением мощности. Если один насос мощнее, он будет создавать поток, с которым не справится модель послабее. В таком случае менее производительный агрегат выступает в качестве гидравлического сопротивления, которое дает эффект противоположный ожидаемому.

Проверка перед работой

По окончанию работ по подключению прибора, следует этап проверки узлов на готовность к работе. Вода запускается в систему, после чего начинается стравливание воздуха через клапан прибора. Когда воздух спущен, следует тщательно осмотреть соединения, переходники и сам корпус устройства на качество герметизации. Если место соединений влажные – вода из сети спускается и по швам еще раз проходят герметиком.

Следует обратить внимание на силовой кабель прибора и клеммы. Клеммы не должны быть влажными, а кабель электропитания не соприкасается с трубами и металлическими элементами конструкций. На клеммы он заходит либо с правого, либо с левого края, в зависимости от расположения источника питания. При этом плотно фиксируется заглушкой.

Установка циркуляционного насоса

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе.

Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

• небольшие габаритные размеры и вес;
• экономичное потребление электрического тока;
• длительная и бесперебойная работа;
• простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Технология монтажа

Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.

Подготовка

Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.

Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.

Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.

Место

Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.

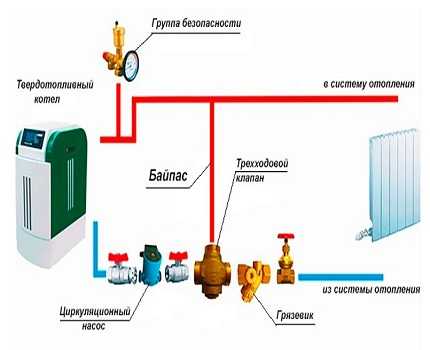

Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.

При наличии мембранного бака байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

Установка

Отопительная система может быть сделана из металла или экопласта. Разницы нет никакой для монтажа насосного оборудования. Его вставляют путем обвода. Если трубопровод выполнен из металла, то можно приобрести готовую конструкцию для обвода главной магистрали.

Сначала нужно слить воду, прочистить отопительную конструкцию, промыв ее несколько раз.

Затем с боку основной трубы, согласно схеме, монтируют П-образный кусок трубы, в середину которого встроен насос. С двух сторон от этого агрегата нужно установить шаровые краны. Для чего это нужно?

Во-первых, естественная циркуляция теплоносителя восстановится, если перекрыть один из них. Во-вторых, можно произвести ремонт или замену циркулирующего оборудования, если перекрыть оба крана, при этом сливать воду из системы не нужно.

При монтаже нужно обращать внимание на направление движения воды (отмечено стрелкой на корпусе насосного агрегата). https://www.youtube.com/embed/GB4ifjhXr9Y

После этого заполняют систему теплоносителем и проверяют ее на работоспособность. Любые погрешности нужно исправить на данном этапе.

Затем из трубопровода с помощью центрального винта выводят ненужный воздух. Если все сделано правильно, из специального отверстия начнет проступать жидкость.

Насосное оборудование с управлением ручного типа требует выведения воздуха перед началом работы: его включают на несколько минут и открывают клапан, это неоднократно повторяют.

После наполнения труб водой включится насосный прибор. Присутствие воздуха в трубопроводе исключено.

Схема устройств прибора

Отопление с двумя циркуляционными насосами

Процесс проведения монтажных действий по установки насоса регламентируется инструкцией приведенной ниже:

— Выполняется установка кранов шарового типа по обе стороны от предполагаемого места расположения насосного оборудования, с целью в случае возникновения необходимости, осуществления экстренного пресечения доступа воды до устранения возможных неполадок системы;

— Обязательным считается монтаж клапана фильтрующего значения перед током воды попадающей в полость насоса с целью ее очищения от механических вхождений способных вывести из строя оборудование;

— Выполнение монтажа клана ручного типа использующегося по мере необходимости удаления накопления пара;

— Учитывать все маркировки на корпусе оборудования подвергающегося установки с целью выполнения грамотной работы системы и механизма в целом ключе;

— Установку насоса погружного типа выполняют в горизонтальном положении с целью избежание возникновения ситуаций выхода из строя основных рабочих элементов механических систем внутреннего расположения;

— Осуществить контроль за грамотным расположением клемм, которые должны расположится в верхней части оборудования над поверхностью воды;

— С целью сведения к минимуму возникновения протечек использовать специальный герметик или элементы уплотнителя для герметичного соединения частей резьбового плана.

— Осуществление подключение к элементу питания электрически током имеющим качественно выполненное заземление с целью избегания удара током при прикосновении к системе отопления, что не допустимо согласно правилам эксплуатации оборудования данного типа.

Последовательность работ и подготовка к монтажу

Монтаж мастером

Для осуществления грамотного процесса монтажа следует следовать следующим правилам:

• Осуществить осушение системы перед началом проведения работ по монтажу насоса в систему. В случае системы эксплуатировавшийся продолжительное количество времени произвести ее очищение путем многократного наполнения и слива чистой воды с целью устранения возможных загрязняющих компонентов;
• Учитывая расписанный ход работ в предыдущем разделе произвести поэтапный монтаж всех составных комплектующих частей единой системы;
• Выполнения заполнение системы водой с целью осуществления проверки качества оборудования;
• Произведение запуска системы путем открытия винта, располагающегося в центральной части крышки основного корпуса насоса. После появления капель жидкости на поверхности отверстия показывает полное заполнение системы водой и исключение из нее всех возможных воздушных вхождений.

В помощь начинающим потребителям системы данного плана необходимо дополнить информацию рекомендацией выполнять процесс проверки вышеуказанным способом перед осуществлением действий по запуску системы в рабочее состояние.

Выполнение данных действий поможет избежать воздушных включений в частях системы.

В случае возникновения нехватки времени на проведение подобных действий рекомендуется произвести приобретение и установку более дорогостоящего оборудование работающего на автоматическом режиме без необходимости выполнения действий вышеуказанного плана.

Основные преимущества

Насосы WILO работают в автоматическом режиме, но имеют также функцию ручного управления

Использование в одноконтурных и двухконтурных системах отопления этого типа насосного оборудования объясняется следующими преимуществами:

• минимум тепловых потерь;
• использование в конструкции стойких к коррозии материалов;
• наличие встроенной автоматики, управляющей работой насоса, включая термостат;
• применение индикаторных табло, оформленных в виде ЖК-дисплея;
• допустимость переключения автоматики в ручной режим;
• бесшумность работы электродвигателя, независимо от мощности и производительности насоса.

К достоинствам образцов оборудования от «Wilo» также относят компактность, что позволяет монтировать агрегаты в местах, выбираемых по усмотрению пользователя.

Для подключения применяются подпружиненные клеммы, в электродвигателе предусмотрена многоступенчатая защита, снижающая вероятность поломки при резких скачках напряжения в сети.

Как должны работать циркуляционные насосы с электронным управлением

Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.

Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.

В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.

Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

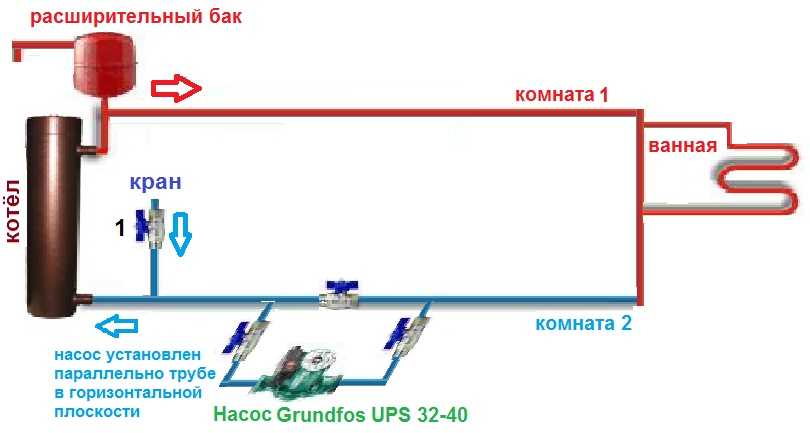

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Монтаж

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

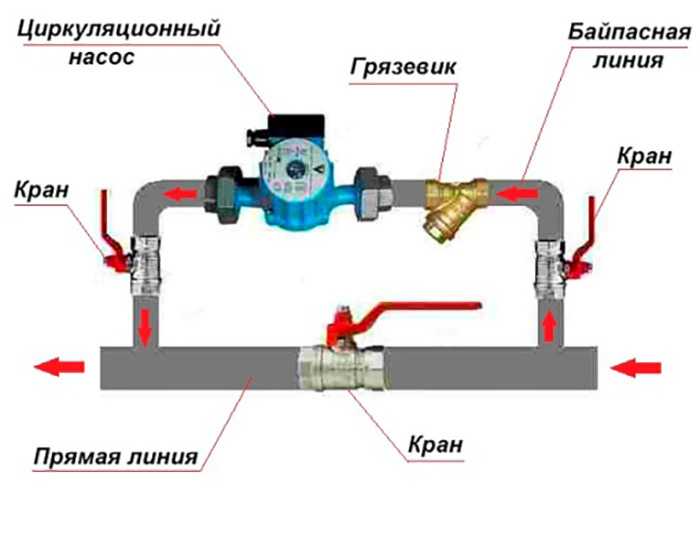

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Приступаем к подключению циркуляционного насоса к электросети

В первую очередь снимаем пластиковую крышку с клеммной коробки насоса. Для этого необходимо открутить один винт, расположенный в её центре.

В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.

Скручиваем с кабельного ввода насоса пластиковую накидную гайку — колпачок и одеваем её на питающий кабель, как показано на изображении ниже

После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок. Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.

Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса. Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.

В циркуляционном насосе GRUNDFOS UPS 25-40 установлены пружинные клеммы, поэтому для того, чтобы подключить жилы питающего кабеля, необходимо просто надавить на рычаги под каждой из них.

Еще раз напомню, что порядок подключения проводов указан в схеме, в начале статьи. Если вы запутались с маркировкой клемм, обязательно ознакомьтесь с моей статьей «Обозначения N и L в электрике»

Теперь, когда подключение выполнено, осталось установить обратно защитную крышку клеммной коробки и затянуть крепежный винт.

На этом подключение циркуляционного насоса к электросети завершено. Проверять работу насоса рекомендуется в полностью готовой, заполненной теплоносителем отопительной системе.

Технология установки насосного оборудования в сеть

Этапы работы: подобрать нагнетатель, определить зону врезки, установить и подключить.

Правила установки:

1. Байпас и шаровые краны позволяют отключить оборудование, быстро снять и заменить или отремонтировать без остановки работы сети. В верхнюю часть байпаса обязательно врезают воздушный клапан ручного или автоматического типа.
2. Нагнетатели с ручной регулировкой перед запуском нужно развоздушить. Для этого открывают клапан спуска воздуха, запускают прибор в работу на 10 минут, выключают и снова открывают клапан. Процесс выполняют каждый раз при запуске сети в эксплуатацию.
3. Размещают насос только горизонтально, чтобы лопасти погружались в теплоноситель при частичном заполнении трубопровода. Клеммы располагаются вверху.
4. Розетка для подключения отдельная, герметизированная и заземленная.
5. При длине трубопровода до 80 м хватит одного насоса. Если есть ответвления, батарей больше 5 штук или сеть длиннее 80 м – врезают несколько нагнетателей. На каждые дополнительные 20 метров – один насос. Отдельный прибор монтируют на ответвление тупикового типа, например, при подаче тепла в отдаленную комнату.

Подбор зоны монтажа и подключение

Чаще всего хозяева придерживаются схемы установки циркуляционного насоса в систему отопления в контур обратной циркуляции.

Причины такие:

• температура и плотность ниже, оборудование прослужит дольше;
• повышенное статическое давление воды снижает нагрузку.

Допускается врезка насоса в систему отопления на контур подачи, но только при условии прогрева теплоносителя до + 110 С при пиковых нагрузках. Это значит, что в сети с твердотопливными котлами нагнетатель лучше ставить в трубу обратной подачи, а во всех остальных случаях можно врезаться в подающий контур.

Подключение насоса отопления своими руками и обвязка зависят от схемы сети:

1. В систему с гравитационной циркуляцией сначала устанавливают байпас. Это перемычка для поддержания работы магистрали при отключении электричества. Байпас есть в магазинах. Комплектация включает наличие кранов, вентиля, спускного клапана. Монтируют по схеме в паспорте. Как только электричество отключили, на байпасе открывают шаровой кран, вода пойдет в обход насоса. Перекрытый вентиль байпаса и открытый кран подачи воды на насос запускают работу сети с принудительной циркуляцией.
2. Для сети с принудительной циркуляцией нагнетатель врезают в разрыв трубы подачи или обратки. По обеим сторонам от насоса нужны шаровые краны, чтобы отключить оборудование от работы в случае поломки или нарушения. Сливать теплоноситель из всей сети не придется – только из участка сети с насосом.

Рекомендации:

• Ротор поворачивают только по горизонтали. Такое размещение не выведет оборудование из строя при частичном заполнении трубопровода водой.
• Перед установкой надо осмотреть прибор – на нем есть стрелка, показывающая направление потока. Устанавливают по ней.
• Если насос может работать в горизонтальном и вертикальном положении, врезка бывает вертикальной. Но это уменьшит работоспособность оборудования почти на треть.

Подключение насоса в сеть электропитания

Стандартные нагнетатели бытового применения работают от сети в 220 вольт. Основное правило – розетка должна быть отдельной, герметичной и заземленной. Для формирования подключения нужны три провода – фаза, ноль, заземление.

Как правильно подключить насос в систему отопления:

1. Розетку оснастить автоматом защитного отключения. Если нагнетатель оснащен питающим проводом, клеммной колодкой, надо подключать напрямую к кабелю и клеммам.
2. Клеммы расположены под крышкой, подписаны разъемы буквами: N – это ноль, L – это фаза, разъем «земля» не маркируют.
3. Три провода стыкуют с разъемами, закрепляют, закрывают крышку. После проверяют заземление, тестируют сеть, запускают в работу.

Резервное питание организуют стабилизатором с накопителями. Чем больше объем накопителей, тем дольше отработает устройство без централизованной подачи электропитания. В среднем потребление насоса до 300 Вт в сутки, а уточнить показатель можно в техпаспорте прибора.

Рециркуляция БЕЗ обратки —

04.09.2014 04 сентября 2014 г. / СПМ

Чад Эдмондсон

Не каждая система рециркуляции горячей воды для бытовых нужд требует обратной линии. Для жилых и небольших коммерческих помещений есть еще один способ сэкономить воду и поддерживать горячую воду в последнем приборе. Он предполагает подключение рециркуляционного насоса специальной конструкции к линиям подачи горячей и холодной воды в самом последнем приспособлении – прямо под мойкой.

Этот сравнительно новый насос для начального использования подключается непосредственно к настенной розетке 110/120 В и к линиям подачи горячей и холодной воды. Внутри насоса находится датчик температуры и регулятор заданного значения, который позволяет пользователю установить желаемую температуру горячей воды на выходе и перепад. Когда насос определяет, что температура горячей воды упала ниже дифференциального порога, он включает насос.

Насос подсоединяется к линиям подачи горячей и холодной воды под раковиной и имеет соединения, соединяющие его с выпускными отверстиями горячей и холодной воды раковины. Если температура подачи горячей воды упадет слишком низко, насос перенаправит достаточное количество горячей воды в линию подачи холодной воды, в основном минуя выход горячей воды и направляя воду в подачу холодной воды до тех пор, пока горячая вода не будет темп.

Это не просто решение для точки использования, хотя и оно хорошо работает. Этот подход фактически поддерживает горячую воду для всех приборов, используя при этом очень мало энергии (всего 14 Вт).

A Wireless Option

Что делать, если у вас нет розетки под раковиной и вы не хотите заморачиваться с прокладкой проводки для нее? Та же самая технология, описанная выше, также доступна в беспроводной конфигурации, в которой насос помещается на водонагреватель, а смесительный клапан с батарейным питанием находится под раковиной.

Желаемая температура горячей воды на смесительном клапане устанавливается дистанционно с помощью ручки термостата на насосе, расположенном на водонагревателе. На насос подается сигнал о начале циркуляции горячей воды по системе. Клапан охлаждает холодную воду в кране / кране, обеспечивая мгновенную горячую воду. При достижении заданной температуры подается сигнал на отключение насоса. Это предотвращает непрерывную работу насоса, тем самым экономя энергию. Насос также можно настроить на работу по таймеру, чтобы он мог работать только в периоды высокой потребности в горячей воде.

04 сентября 2014 г. / СПМ/ 5 комментариев

ГВС, циркуляция горячей воды, сантехника, насосы и трубопроводы, рециркуляция Серия

проектирование системы рециркуляции, рециркуляция без обратки, рециркуляционный насос под мойку, рециркуляционный насос на месте использования, варианты беспроводной рециркуляции, насос ecocirc, рециркуляция со смесительным клапаном, решения для ГВС, рециркуляция ГВС

Как установить рециркуляционный насос для горячей воды

Мы покажем вам, как установить рециркуляционный насос для горячей воды Watts

Вам нужно открыть кран утром на несколько минут, прежде чем вы получите горячую воду? Эти дни могут закончиться. Вам просто нужно знать, как установить рециркуляционный насос горячей воды. Для этой недорогой и простой установки мы использовали рециркуляционный насос горячей воды Watts (модель 500-800). Эта система хорошо подходит для существующих домов, где практически невозможно провести новую трубу рециркуляции горячей воды.

Мы выбрали эту систему для установки в пляжном домике, где у них было более 100 футов трубопровода от водонагревателя, расположенного в небольшой механической комнате под домом, до крана раковины в главной ванной комнате на другой стороне дома на второй уровень. Чтобы еще больше усложнить ситуацию с сантехникой в ​​этом доме, все основные трубопроводы подачи воды от водонагревателя были проложены под землей, а затем вверх по деревянной опоре высотой 10 футов в дом наверху.

Поскольку нет возможности изолировать трубопровод под бетонной плитой под домом, потери тепла были огромными. Особенно это видно после того, как горячая вода простояла в трубе всю ночь. Утром пройдет не менее 4 минут, прежде чем из крана пойдет теплая вода. Мы решили, что этот дом будет крайним примером сценария такого типа и прекрасным применением такого продукта, как система рециркуляции горячей воды Watts 500800.

Как установить рециркуляционный насос для горячей воды Watts

Помпа хорошо сделана, корпус насоса выполнен из массивной цельной латуни. Органы управления насосом и таймер встроены в узел насоса. В коробку также входили перепускной клапан, два гибких шланга для подключения к раковине из нержавеющей стали с переходниками и инструкция. Для всех различных типов водопроводных систем вам нужно будет подобрать тип трубы с резьбовым соединением для сопряжения с насосом; эти дополнительные фитинги не были включены в коробку.

Использование рециркуляционного насоса для горячей воды Watts 500-800

Мы быстро прочитали инструкцию по эксплуатации рециркуляционного насоса для горячей воды Watts. Мы хотели убедиться, что у нас есть все части, и мы поняли концепцию системы. Для нашей установки мы начали с водонагревателя. Мы только что поменяли наш водонагреватель. Следовательно, водонагреватель и трубопровод уже были слиты и готовы к модификациям, необходимым для подключения насоса. Насос предполагается устанавливать на стороне горячей воды вне водонагревателя.

Для этой установки мы решили использовать диэлектрические муфты между соединением водонагревателя и нашей медной трубой. Диэлектрический союз служит двум целям. Во-первых, это сводит к минимуму коррозию, которая часто возникает при контакте разнородных металлов друг с другом. Второе преимущество их использования заключается в том, что при необходимости можно легко демонтировать трубопровод от водонагревателя.

Выполнение правильных соединений

Так как наша установка включала запотевшие медные соединения, я приступил к выполнению правильных соединений. Я убедился, что резьбовые концы соединений насоса подходят к водопроводу. Установка насоса была очень простой, и указаниям было легко следовать. Для питания мы подключили насос к ближайшей розетке с защитой GFCI. К насосу подсоединен шнур питания длиной 10 футов.

Установка перепускного клапана

Второй частью системы является небольшой пластиковый перепускной клапан. Он устанавливается под раковиной, которая находится дальше всего от водонагревателя. Сначала перекрываю воду вентилями под раковиной. Затем я отсоединил линии подачи от клапанов. Я использовал один винт, чтобы прикрепить новый перепускной клапан к стене между клапанами горячей и холодной воды.

Затем я подсоединил трубы к нужным точкам на клапане. Есть два набора соединений, которые были четко обозначены. Один комплект питает кран, а другой комплект — это то место, где подача воды поступает в клапан. Входящие в комплект гибкие водопроводные линии предназначены для подключения перепускного клапана к клапанам подачи воды. Как только все соединения были затянуты, мы закончили.

Настал момент истины. Ну на самом деле нам пришлось ждать добрых пару часов момента истины. Наполнение нового водонагревателя занимает некоторое время. Он также должен нагревать воду и распределять ее по всей системе. После того, как из системы вышел весь воздух и потекла вода, мы в последний раз проверили герметичность. Наконец мы собрали инструменты и поехали домой.

На следующее утро мы первым делом позвонили домовладельцу, чтобы узнать, как себя чувствует вода. Он сказал, что ему нужно было поработать всего несколько секунд, прежде чем он нагреется. Это было значительным улучшением. Раньше для того же эффекта нужно было работать почти 5 минут!

Как работает насос рециркуляции горячей воды?

В этот момент вам, вероятно, интересно, как работает система. Ключ к рециркуляционному насосу горячей воды Watts 500-800 находится в перепускном клапане, который мы установили под раковиной. Когда циркуляционный насос водонагревателя подает горячую воду в линию, перепускной клапан открывается и закрывается автоматически в зависимости от температуры воды в трубе у раковины.

Когда горячая вода достигает 98 градусов (+/- 5 градусов по Фаренгейту), клапан закрывается. Когда температура падает ниже этого значения, клапан открывается, и небольшое количество горячей воды затем циркулирует в линию подачи холодной воды до тех пор, пока температура горячей воды снова не будет доведена до нужной температуры. Поддерживая даже небольшое количество горячей воды, протекающей через систему в линию холодной воды, вы всегда будете иметь горячую воду.

Интересно отметить, что холодная вода в раковине была не такой холодной, как до установки. Это было связано с тем, что в него вводилось небольшое количество горячей воды. Однако холодная вода никогда не становится «теплой». Кроме того, через несколько секунд после включения холодной воды она течет приятно и холодно. Контроллер насоса имеет несколько настроек. Вы можете оставить насос включенным на все время. Кроме того, вы можете настроить таймер на работу помпы только в определенное время дня. Это помогает, когда вам нужна горячая вода только по утрам или вечерам.

Сколько денег это будет стоить или сэкономит?

Чтобы быстро проверить потенциальную экономию средств, давайте возьмем обычный дом с трубой диаметром 3/4 дюйма длиной 125 футов. Медная труба диаметром 3/4 дюйма длиной 125 футов вмещает 3,14 галлона воды.

При 10 разливах в день теряется почти 31 галлон воды.
