Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика, а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно, существуют правила установки и эксплуатации счетчиков, регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.

Как правильно подключить электросчетчик однофазный

В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик, какие инструменты, комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.

Виды однофазных счетчиков

При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатации и имеет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.

Как могут подключаться электросчетчики

Электросчетчики однофазные могут иметь различный вид подключения:

• Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
• Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.

Виды конструкций электросчетчиков

Счетчики могут иметь различную конструкцию:

• Индукционные или электромеханические счетчики, хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит, и потребляемая мощность. Диск приводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.

Привычные индукционные счетчики постепенно уступают место более современным

• Электронные счетчики, приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.

В недалеком будущем все электросчетчики будут электронными

Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

Электронный счетчик с электромеханическим отсчетным устройством

Необходимые комплектующие и инструменты для установки электросчетчика

Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:

• Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК, а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ, о них можно легко узнать в электроснабжающей организации.
• Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
• Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бокс со степенью защиты не менее IP54, имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.

Видео: Уличный щит для электросчетчика

• Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика, а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
• Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.

Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет

Подключение однофазного электросчетчика — схема подключения

Строим дом » Инженерные коммуникации » Электроснабжение » Как подключить однофазный электросчетчик в доме или квартире — схема установки

Подключение однофазного электросчетчика — схемаЕсли вы еще не знаете, как подключить однофазный счетчик электроэнергии своими руками, то не переживайте, в принципе в такой процедуре нет ничего сложного.

Но, при условии соблюдения правил безопасности.

Типов однофазных счетчиков сегодня существует много, но схема подключения у всех одна. Различие составляет только подключение информационных кабелей, рассматривать которые сегодня мы не будем.

Итак. У нас имеются входные и выходные (нагрузочные) провода. Фаза и ноль, или земля. Если паспорт на счетчик у вас не утрачен, там обязательно имеется схема подключения с подробным описанием. Если ее по каким-либо причинам у вас нет, снимите защитную крышку, и там вы увидите, что куда необходимо подключать.

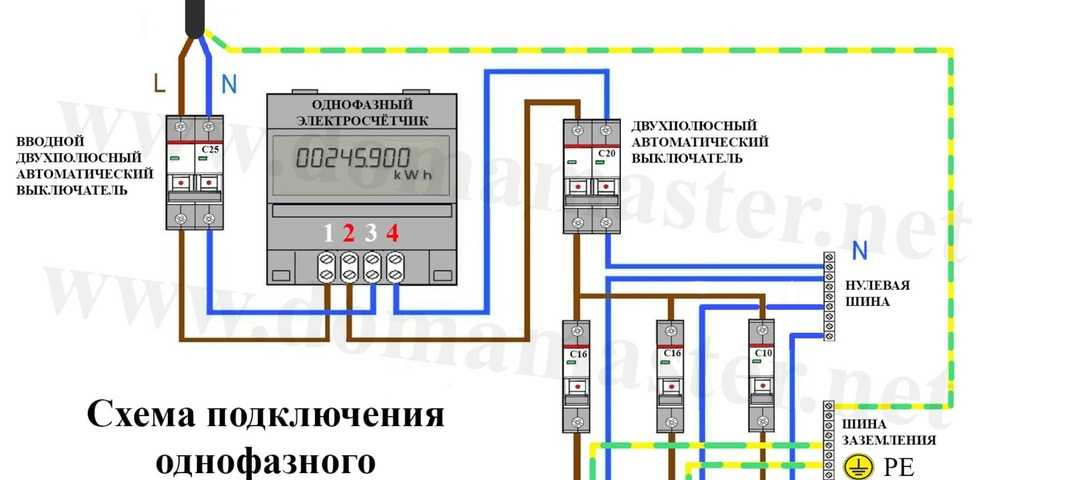

Схема подключения однофазного счетчика

Провода, слева-направо:

• Первый – входной фаза
• Второй – нагрузка фаза
• Третий – вход нулевой
• Четвертый – выход нулевой

После чего остается только установить на место крышку и вызвать представителя энергонадзора для опломбирования прибора.

В любом случае, вышеприведенная схема представлена в ознакомительных целях.

Следует понимать, контакт с электричеством опасен, поэтому лучше обратиться к специалисту.

17 837

0

Рекомендуем статьи на похожие темы

Разновидности трехфазных счетчиков электроэнергии (прямого, косвенного полукосвенного включения), способы подключения, схемы (десятипроводная, в…

Процесс организации подвала. Вариант устройства бетонного пола, способы устройства стен подвала (кирпич, блоки, монолит). Рекомендации и советы….

Строительство кирпичного дома своими руками – оптимальный вариант для реализации своей мечты. Способы утепления стен (колодцевая кирпичная кладка с…

Аналитический обзор рынка электросчетчиков, доля продаж. Анализ производителей: Энергомера, Инкотекса (Меркурий), МЗИП. Цены. Гарантийный срок и срок…

Что такое штукатурные маяки и для чего они нужны. Как из подручных средств сделать маяки для выравнивания стен и штукатурки. Способы установки маяков. …

Оставьте свой комментарий

Новое Советы

Показать все

Популярное Обсуждения

• mc kirill

  (2) Строительство дома из арболита (арболитовых блоков) – технология возведения, от фундамента до крыши

  Строительство дома из арболита (арболитовых блоков) – технология возведения, от фундамента до крыши

  Такая ситуация, мне начали строить дом из арболита, но наделали кучу ошибок по кладке (ниже фото). Сейчас хочу взыскать с этих криворуких строителей компенсацию. По самому материалу претензий нет,

• Ваня таганский

  (1) Утепление входной металлической двери – правильная теплоизоляция своими руками

  Утепление входной металлической двери – правильная теплоизоляция своими руками

  Бюджетный способ утеплить китайскую дверь от дяди Вани. В отличие от обычной пустотелой двери, в китайской хотя бы бумага внутри. Конечно, эти соты из прессованного картона мало помогут в мороз, но

• penoplexman

  (6) Входные двери с терморазрывом – металлические термодвери для частного дома

  Входные двери с терморазрывом – металлические термодвери для частного дома

  Установил термодверь в декабре 2015 года. До этого стояла стальная дверь, утепленная внутри полотна и по периметру. Температура в коридоре была ниже, нежели в комнатах (коридор отапливаемый). После

• admin

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  Пытались помочь в рамках своей компетенции.Раз уж комплектующие Деке, то разумно будет согласовать эти вопросы с ними. Да, в скором будущем на сайте будет отдельный материал по расчетам водосточной

• Леонид-

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  У Docke эти странные требования заложены в pdf инструкцию по монтажу водосточной системы. Формулу я вывел сам, это не сложно, задачка в пределах школьного курса геометрии. Дело в том, что я купил их

• admin

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  Не уверенны, что сможем дать однозначный ответ насчет градусов. Откуда вообще эта формула, на сайте Деке не нашли. Спросили у ребят, которые профильно занимаются монтажом водостоков. Сказали, что

• Леонид-

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  Интересно, что те же Дёке, несмотря на свои рекомендации, дают фотографии своих монтажных работ по крутым скатам, которые явно им противоречат (фото). Там скаты смотрят в жёлоб, а не поверх него. Моя

• Леонид-

  (9) Монтаж водосточной системы своими руками – установка водостоков для крыши

  Монтаж водосточной системы своими руками – установка водостоков для крыши

  Спасибо за развёрнутый ответ, но он не во всём разъясняет проблему, поэтому уточню вопрос. На прилагаемых рисунках, взятых из рунета, показано то самое поперечное сечение, о котором я говорю, с

• admin

  (4) Установка забора из сетки рабицы своими руками – пошаговая инструкция

  Установка забора из сетки рабицы своими руками – пошаговая инструкция

  В описанном вами случае, нужно использовать квадратный профиль с сечением не менее 100х100 мм. Ввиду того, что планируется посадка вьющихся растений желательно устанавливать одинаковый профиль по

• admin

  (2) Как сделать калитку из сетки рабицы для дачи своими руками

  Как сделать калитку из сетки рабицы для дачи своими руками

  Выбирается индивидуально, но согласно логике, распашная калитка и ворота из рабицы (как и любые другие) должны открываться наружу. Объясняется несколькими причинами. Первая – при экстренной ситуации,

Как подключить однофазный счетчик электроэнергии (видео)

Как подключить счетчик самостоятельно? Данным вопросом задается практически каждый человек, решивший установить однотарифный или двухтарифный (многотарифный) прибор учета электроэнергии. Если под рукой будет находиться схема его монтажа и подключения, в мельчайших деталях описывающая весь процесс, то никаких специальных знаний и навыков не потребуется.

Подготовительный этап

Все существующие сегодня приборы учета электроэнергии можно разделить на несколько групп:

1. Механические и электронные.
2. Однотарифные и двухтарифные (многотарифные).

Схема подключения счетчика своими руками абсолютно идентична и не зависит от типа прибора – механический или электрический, однотарифный или двухтарифный.

Сегодня большинство счетчиков электроэнергии относятся к числу модульных устройств, т. е. их размещение требует монтажа специальной рейки. Все приборы данного типа устанавливаются в боксы, для создания которых применяются только негорючие материалы, например, пластмасса. Мы рассмотрим навесной бокс с 24-ю установочными позициями на 2-х рейках. В нашем случае он состоит из двух частей – внешней и внутренней. Внешняя представляет собой крышку для защиты отдельных элементов системы с дверцей, а внутренняя – две дин-реек и нулевую шину.

Установка бокса

Первое, что необходимо сделать для монтажа бокса – снять верхнюю крышку бокса путем откручивания винтов, расположенных на его наружной части. Вы увидите внутреннюю часть бокса, находящиеся в ней 2 дин-реек, а также нулевую шину, функция которой состоит в распределении получаемой энергии по всем проводам.

Согласно существующим правилам, высота установки счетчика электроэнергии колеблется в пределах 0,8 – 1,7 метров от пола в зависимости от габаритов прибора. Соблюдение данного требования необходимо для того, чтобы электрик мог беспрепятственно, без использования стремянки, правильно проверить устройство и снять с него показания.

Крепежный элемент следует выбирать исходя из материала стены – для бетона предусмотрены дюбеля, а для деревянных конструкций саморезы.

Монтаж счетчика и сопутствующего модульных элементов

В требованиях ПУЭ говорится об обязательности установки перед счетчиком электроэнергии отключающего прибора, выполняющего защитную функцию, например, автоматического выключателя с двумя полюсами. Только при его наличии прибор учета электроэнергии будет правильно и безопасно работать. Основным предназначением подобного устройства является:

• защита счетчика от высокой температуры и последующего возгорания, возникающих вследствие превышения предельно допустимых значений прибора,
• защита счетчика от перебоев в электросети,
• обеспечение возможности замены устройства,
• регулирование мощности.

Правильно установить бытовой автоматический выключатель можно как в квартире (в специальном щитке), так и на лестничной клетке. Главное требование – он должен быть опломбирован. Для этого применяются пломбы из свинца и пластика, а также наклейки, которые наносятся на винты контактов выключателя.

На каждом бытовом выключателе, работающем в автоматическом режиме, имеется небольшая защелка, при помощи которой прибор монтируется на верхней рейке.

После установки выключателя можно перейти к следующему этапу – непосредственной установке счетчика электроэнергии. Для его монтажа на нижнюю рейку также предусмотрена специальная защелка, которую можно найти на задней стороне прибора.

Как только электросчетчик будет размещен в необходимом месте можно заняться установкой однополюсных автоматов, монтаж которых также прост и доступен каждому человеку. В рассматриваемом нами случае их два.

Установка

Первое, что необходимо сделать, если вы решили провести подключение устройства  – снять винт, находящийся в центральной части нижней крышки устройства. Для облегчения задачи можно снять защитную крышку прибора и ознакомиться с расположенной на ней инструкцией по подключению счетчика электроэнергии.

Контакты модульной системы

Отдельно следует остановиться на предназначении каждого из контактов, так как их необходимо правильно соединить. В противном случае прибор просто-напросто не будет функционировать.

Контакты счетчика электроэнергии

Первый контакт необходим для соединения прибора с питающей фазой, второй – с отходящей фазой. К третьему элементы системы подключается питающий нулевой провод, а к четвертому отходящий нулевой провод.

Контакты выключателя, функционирующего в автоматическом режиме

Верхние элементы вводных автоматов предназначены для соединения с проводами, которые питают жилое помещение. Нижние же контакты бытового автоматического выключателя подключаются к отходящим на счетчик проводам.

Теперь можно перейти к однополюсным автоматам. Для того чтобы система правильно работала необходимо к верхним контактам подать фазу со счетчика электроэнергии, а к нижним прикрепить отходящие по направлениям фазные жилы проводов.

Введение в строй электросчетчика и защитных элементов

Первым этапом установки однотарифного или двухтарифного устройства учета электроэнергии является монтаж автоматического выключателя, предназначенного для использования в быту. Для введения в строй данного прибора своими руками требуется совместить его верхние контакты с элементами питающего провода – жилами. Они в рассматриваемом нами случае двух цветов – синего и коричневого. Синий – ноль, коричневый – фаза. Коричневая жила соединяется с верхним левым контактом, а синяя с правым верхним.

После выполнения вышеуказанных действий можно приступать к подключению самого устройства для подсчета электроэнергии. Для этого в нижний левый контакт подсоединяется фаза, а в нижний правый ноль.

Даже если вы решили самостоятельно установить однофазный счетчик, не стоит пренебрегать советами специалистов. Так, для подключения прибора рекомендовано применять только тот провод, у которого сечение будет совпадать с сечением питающего элемента. Самым оптимальным вариантом является использование медного провода с сечением от 10 до 16 квадрат. Также подойдет и алюминиевый элемент, сечение которого колеблется в пределах 16 – 25 квадрат.

Установка однофазного счетчика предполагает создание перемычки в пространстве между фазой автомата и первым контактным элементом самого прибора. Для этого могут быть использованы провода марок ПВ 1 и ПВ 3. Перед подключением с них удаляется нужный объем изоляционного материала, а после жилы соединяются с соответствующими контактами. Следует обратить особое внимание на контактные винты – они должны быть надежно затянуты до полной фиксации.

Для подключения нулевого провода также необходима перемычка, которая соединяет правый нижний элемент автоматического выключателя с третьим контактом прибора учета электроэнергии. В данном случает требуется оставить небольшой зазор между проводами. Контактные винты также закручиваются до упора.

После этого подключаются отходящие устройства провода – сначала фазный. Для этого необходимо создать перемычку между вторым контактом электросчетчика и самым верхним контактом автомата. На данном этапе также проводится распределение фазы прибора по всем элементам системы автомата. Выполнение данного действия можно облегчить путем использования специальной гребенки.

Свободный последний по счету контакт прибора учета электроэнергии представляет собой контакт отходящего нуля. Здесь необходимо изготовить перемычку и соединить с ее помощью четвертого элемента счетчика и нулевую шину. В подавляющем большинстве случаев нулевая шина продается вместе с боксом из пластика. Ее задача – равномерное распределение энергии по отходящим проводам.

На заключительном этапе установки счетчика электроэнергии своими руками необходимо протянуть винты и тщательно проверить надежность фиксации всех проводов и элементов.

Таким образом, установить однофазный электросчетчик достаточно просто. Главное – строго следовать инструкции и соблюдать все правила безопасности, и тогда прибор будет работать правильно на протяжении длительного периода времени.

Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) — подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

• Схема прямого подключения однофазного счетчика
• Схема прямого подключения трехфазного счетчика к сети TNS
• Схема прямого подключения трехфазного счетчика к сети TNС

Счетчики полукосвенного включения — подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

• Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
• 8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
• 10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
• Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
• 8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
• 10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
• Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
• Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Счетчики косвенного включения — подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения — сети от 6 кВ и выше.

• Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)
• 8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
• 10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

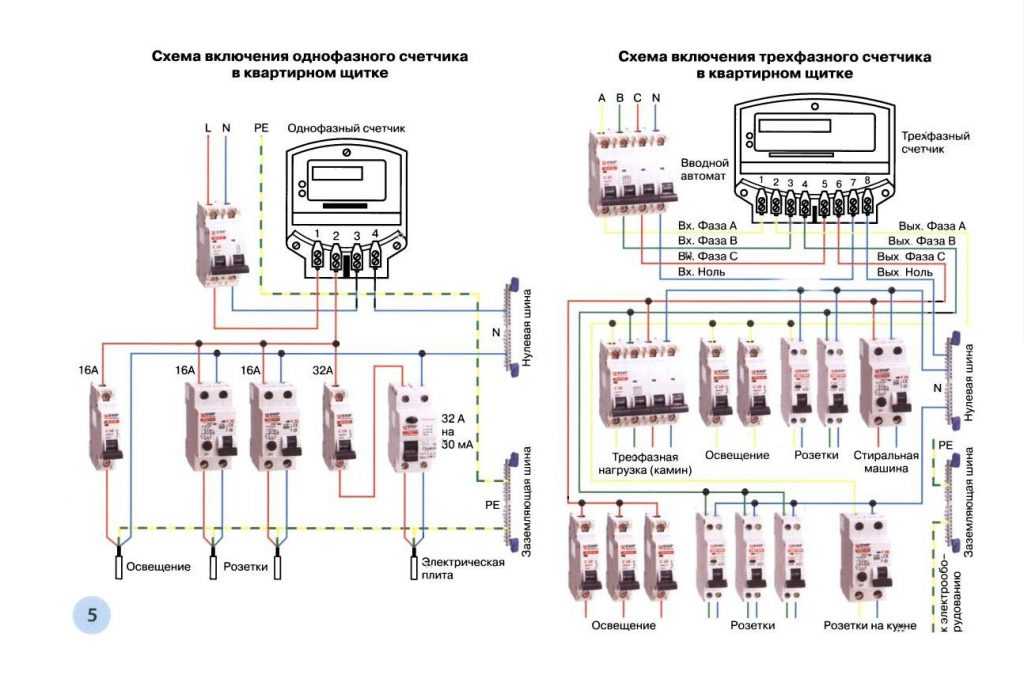

Схема прямого подключения однофазного электросчетчика



Схема прямого подключения трехфазного электросчетчика к сети TNS



Схема прямого подключения трехфазного электросчетчика к сети TNС





Схемы полукосвенного (трансформаторного) подключения электросчетчиков

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку





Подключение счетчика однофазного — инструкция по монтажу

Существует несколько вариантов электрических счётчиков в различном исполнении, но самостоятельное подключение счетчика однофазного выполняется наиболее часто.

Важно помнить, что принципиальные отличия в схемах подключения механических и электронных счетчиков электроэнергии отсутствуют.

Подготовительные работы перед установкой

В число основных подготовительных мероприятий обязательно входит правильное определение места под монтаж электрического счетчика. В условиях многоквартирных домов под эти цели производится установка специальных силовых шкафов с штатными местами.

Владелец загородной недвижимости должен самостоятельно прибрести отдельный бокс, предназначенный для монтажа такого оборудования. Качественный современный бокс должен обладать прозрачными дверцами или смотровыми окошками, позволяющими легко снимать показания.

Однофазный многофункциональный электронный счётчик электрической энергии DDS28U

Также необходимо позаботиться о приобретении надёжного модульного электрооборудования, представленного широким классом устройств, предназначенных для выполнения защитной, коммуникационной и распределительной функции, а также осуществления контроля и учета.

Монтаж стандартных модульных приборов выполняется с применением специальной DIN-рейки шириной 3,5 см.

Производителями современных моделей электрощитов в сопроводительной документации указывается емкость в соответствии с количеством устанавливаемых модулей, что очень удобно при монтаже однофазных счётчиков.

Инструменты и расходные материалы

В подготовку к установке входит приобретение всех необходимых инструментов и расходных материалов. В точках реализации представлен широкий выбор электротоваров, которые используются в монтаже однофазных счётчиков, поэтому у потребителей есть прекрасная возможность приобрести уже полный готовый комплект или отдельные элементы.

Перед подключением требуется внимательно ознакомиться с общей схемой электрической проводки в помещении, что позволит грамотно рассчитать параметры мощности и количество приобретаемых материалов.

Стандартный набор инструментов и элементов для самостоятельной установки:

• электросчётчик;
• щиток защиты;
• однополярного типа указатель на низкое напряжение;
• плоскогубцы с рукоятками диэлектрического типа;
• отвёртка с рукояткой диэлектрического типа;
• перфоратор;
• индикаторная отвёртка;
• строительный уровень;
• нержавеющие самонарезающие крепежные элементы;
• колодка клемная или медная контактная пластина;
• DIN-рейка;
• выключатели автоматического типа и УЗО.

Установка электрического однофазного счетчика обязательно осуществляется в вертикальном положении.

Показатели высоты установки не подлежат строгой регламентации, но размещать устройство обязательно нужно в зоне возможности осуществлять визуальный контроль. Как правило, стандартная высота точки монтажа от пола составляет 1,65-1,70 м.

Схема подключения однофазного счетчика электроэнергии

Итак, рассмотрим, как правильно подключить счетчик однофазный и автоматы. Для правильного подключения требуется ознакомиться со схемой устройства, которая чаще всего присутствует в прилагаемой к оборудованию документации, представленной паспортом счётчика или инструкцией по установке.

Контакты на колодке однофазного счётчика электроэнергии:

• первая клемма – на вход фазы от внешней сети;
• вторая клемма – на вывод фазы в помещение;
• третья клемма – на вход нуля от внешней сети;
• четвертая клемма – на вывод нуля в помещение.

Если проводка непосредственно подходит к счётчику, то перед подключением отключается линия питания.

Схема подключения счетчика

Если перед электросчётчиком установлены рубильник, пробки и автомат, то они также отключаются перед подключением проводов к контактам.

Монтаж модульного оборудования

Установив бокс можно приступить к непосредственному монтажу модульного оборудования. Перед счётчиком выполняется установка защитного отключающего оборудования в виде автоматического двухполюсного выключателя. Такое устройство предотвращает короткие замыкания или возгорания, а также ограничивает пределы допустимой мощности.

Дальнейший процесс установки осуществляется в следующей последовательности:

• проверка правильности расположения и совместимости всех элементов, а также удобства их дальнейшей эксплуатации и обслуживания;
• выполнение разметки для определения места под установку электросчётчика и рейки, а также последующая их фиксация;
• фиксация автоматических элементов на DIN-рейке.

Место установки должно быть доступно для проведения дальнейшего обслуживания и регулярного снятия показаний прибора.

Подключение питающей сети

На первом этапе подключается автоматический выключатель посредством верхних контактов, на которые заводятся жилы проводов электропитания на фазу и ноль.

Затем выполняются работы с нижними контактами. Левый элемент нужно подключить к фазе, а правый контакт подключается к нолю.

Подключение электросчётчика осуществляется проводами с одинаковым сечением.

На втором этапе подключаются провода, отходящие от электросчетчика. Сначала подключается фаза, после чего от второго контакта делается перемычка до верхнего контакта.

Распределение фазы, приходящей с прибора, выполняется при помощи заводской перемычки. В последнюю очередь производится подключение к нулевой шине. Каждая отдельная группа проводов подключается к автоматическим выключателям. Нулевые провода фиксируются на нулевой шине.

Перед тем, как подавать напряжение, требуется проверить надежность фиксации всех проводов, а особенно нулевых жил.

Опломбировка

После монтажа прибора учёта и сборки электросхемы в обязательном порядке нужно пригласить специалиста для проведения тестирования и опломбировки. Пломбирование электросчётчика – подтверждение технической исправности прибора учёта электроэнергии.

Пломба не позволяет осуществлять несанкционированный отбор электрической энергии, и её установка относится к категории обязательных условий эксплуатации смонтированного однофазного счётчика.

Пломба на электросчетчиках бывает следующих видов:

• установленная на приборе учёта производителем устройства;
• установленная на приборе учёта поставщиком электроэнергии непосредственно после монтажа устройства.

Пломбировка может быть первичной и вторичной.

Первый вариант рассчитан на подключение нового прибора учёта, а вторичная пломбировка осуществляется при необходимости произвести замену поврежденной пломбы на старом устройстве.

Пломбирование прибора чаще всего выполняется представителями организацией сбыта, с которой должны быть договорные отношения о предоставлении услуг по электроснабжению.

Потребителем подается заявление на пломбирование электроприбора учета. Как правило, услуга оплачивается владельцем счётчика, а некоторыми снабжающими компаниями установлено правило, согласно которому монтаж и подключение счётчика должно быть выполнено только представителями обслуживающей организации.

Перед заменой счётчика или установкой нового прибора учёта настоятельно рекомендуется проконсультироваться со специалистами сбытовой компании, что позволит минимизировать риск получения штрафа за несанкционированное удаление пломбы.

Видео на тему

последовательность действий, советы специалистов, правила безопасности

Содержание

• Зачем это нужно
• Что делать, если контролеры Мосэнерго неправильно сняли показания электросчетчика
• Как снять показания электросчетчиков?
• Схема подключения однофазного электросчетчика индукционного
• Как оплатить электроэнергию?

Зачем это нужно

Для начала отвечу на вопрос, зачем нужна схема подключения однофазного электросчетчика?

Чтобы ответить на этот вопрос, отвечу на другой. Можно ли самостоятельно или лучше так, разрешено ли самостоятельно менять электрические счетчики в квартире или доме?

Ответ я нашел в рекомендациях МосЭнерго.  «Самостоятельная замена счетчика возможна. Однако…», далее следует агитация о вызове специалиста компании для квалифицированной замены счетчика, о чём я писал в статье: Сгорел счетчик – что делать.

Но факт есть, заменить электросчетчик самостоятельно вам запретить никто не может. Однако, если вы решили заменить электросчетчик самостоятельно, вам нужно по закону РФ:

• Заранее информировать обслуживающую организацию о времени планируемой замены электросчетчика. Это нужно для снятия пломб со счетчика и фиксации последних показаний;
• После окончания установки, опять обратиться в обслуживающую организацию, уже с заявлением на опломбирование нового электросчетчика и составление акта ввода устройства учёта в эксплуатацию.

Что будет, если вы не сообщите о самостоятельной замене электрического счетчика? Вас ждет акт о потреблении электроэнергии без учета и штрафы.

Что делать, если контролеры Мосэнерго неправильно сняли показания электросчетчика

Контрольное снятие показаний контролеры Мосэнерго делают 2 раза в год. Показания, по которым производился расчет, можно посмотреть в личном кабинете клиента во вкладке «Состояние счета», выбрав раздел «История счетов», или в квитанции за прошедший месяц.

Если Вы обнаружили несоответствие, то позвоните на горячую линию +7 (499) 550-9-550. Специалист выслушает Вас и даст разъяснения, при необходимости исправив данные. Если начисление уже произошло, то образуется либо переплата, либо долг.

Как их отменить или исправить?

Переживать по поводу того, что в Мосэнергосбыт подали неправильные показания, не стоит. Если образовалась переплата, то ровно на эту сумму меньше будет начислено в следующем месяце. А если недоплатили Вы, то в квитанции на следующий месяц это будет учтено, и разница прибавится к счету.

Как снять показания электросчетчиков?

Чтобы снять показания со счетчика и правильно их подать, перепишите с дисплея цифры до запятой. На основе этих данных будет формироваться ежемесячный платеж. Затем показания необходимо передать в Мосэнергосбыт удобным для вас способом.

Войти в личный кабинет

Способы передачи показаний (с 15 по 26 число месяца):

1. В личном кабинете МЭС.
2. В терминалах, установленных в МФЦ.
3. По телефону горячей линии +7 (499) 550-9-550.
4. В клиентском офисе МЭС, через терминал.
5. На портале Госуслуг.
6. Через терминалы Сбербанка и Киви.

Для этого в форму входа введите логин и пароль. Логин – ваш номер мобильного или лицевой счет, указанный в квитанции. Пароль создается при регистрации. При оплате таким способом комиссия не взимается.

Схема подключения однофазного электросчетчика индукционного

Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки

Важно, чтобы фаза проходила через эту токовую обмотку

Во-вторых, согласно ПУЭ (1.5.36) электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены. Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.

Клеммы подключения счетчика, закрыты крышкой. Обычно клеммы подключения счетчика соответствуют маркировке на представленной схеме и фото, однако, большое количество производителей заставляют дать совет: читайте схему подключения счетчика на крышке закрывающей клеммы или в паспорте к счетчику.

Как оплатить электроэнергию?

Электроэнергию оплачивайте своевременно, чтобы избежать образования долга и пени. На квитанции всегда указан срок, до которого необходимо произвести расчеты. Если Вы не успели передать показания вовремя, то начисления будут происходить по норме среднемесячного потребления.

Вы можете выбрать подходящий способ оплаты:

1. Личный кабинет Мосэнергосбыт.
2. На сайте Мосэнергосбыт.
3. В платежных терминалах клиентских офисов.
4. В онлайн-сервисах.
5. В банках и расчетно-кассовых центрах сторонних организаций.

Таким образом, если контролерами Мосэнерго были неправильно сняты показания электросчетчика или если Вы ошиблись в цифрах, переживать не стоит. Необходимо своевременно сообщить в энергосбытовую организацию для устранения неточностей.

Если у Вас была ситуация, в которой в Мосэнергосбыт были неправильно переданы показания и Вы нашли верное решение, пишите отзывы и комментарии, чтобы помочь другим абонентам и сделать сервис лучше.

No tags for this post.

Однофазный, сквозной счетчик кВтч, 2-х или 3-х проводной, 120–120/240 В, 100 А

100,00 $

$100,00

Количество

---

Qty	Price
1 — 9	$100.00
10 — 19	$93.50
20 — 49	$83. 50
50 — 99	73,50 $
100 — +	63,50 $

Однофазный, сквозной, счетчик кВтч – до 100 А и диаметр провода 13,5 мм. Предназначен для однофазных систем от 2-проводных 120 В (1 горячий, 1 нейтральный) до 3-проводных 120/240 В (2 горячих, 1 нейтральный), 100 А, 60 Гц. Чтение локально на ЖК-дисплее или через импульсный выход.

Напряжение: 120 В, 2-проводная, 240 В, 2-проводная, 120/240 В, 3-проводная

Утолкнуть: до 100 ампер

Тип: Пассаж, однофаза, 60 Гц

Данные: Импульс-800 импульсов на кВтч

Модель: EKM-25XDSE

Этот новый Meter This Newer This Newer This Newer. Модель была разработана для замены обоих наших устаревших однофазных проходных счетчиков электроэнергии (EKM-25IDS и EKM-15IDS). EKM-25XDSE заменяет функциональность обоих этих устаревших счетчиков и предлагает ряд дополнительных улучшений их конструкции.


Компактный и очень простой в установке. Простой монтаж на DIN-рейку. Провода проходят через трубки диаметром 13,7 мм (0,5 дюйма) в корпусе расходомера. Подходит для проводов 22–1 AWG. Есть два прокалывающих винта, которые протыкают провода, проходящие через счетчик. Счетчик поставляется с двумя наборами втулок для проводов среднего и малого диаметра, которые удерживают провода по центру, поэтому прокалывающие винты не создают проблем с проводником. Перевернутая каплевидная форма трубок также служит для удержания проводов по центру.

Однофазный, 120/240 В, 3 провода (2 плюса, 1 нейтраль):
В этой конфигурации оба провода проходят через корпус счетчика. Прокалывающие винты используются для прокалывания изоляции проводов, чтобы обеспечить измеритель эталонным напряжением для каждой линии. На измерителе также имеется порт для нейтрального эталона. Счетчик будет работать без этого соединения (с точностью ~1 %), но с точностью 0,5 % с нейтральным соединением.

Одна фаза 120 В или 208-240 В 2-проводная (2 контакта):
Как описано выше, счетчик предназначен для измерения однофазных электрических систем, в которых отсутствует нейтраль. Оба провода проходят через корпус счетчика, а прокалывающие винты используются для прокалывания изоляции проводов, чтобы обеспечить эталонное напряжение для счетчика.


Одна фаза 120 В или 208–240 В, 2 провода (1 горячий, 1 нейтральный):
В этом случае линия 1 проходит через трубу с маркировкой L1. Прокалывающий винт используется для прокалывания изоляции провода для L1, чтобы обеспечить эталонное напряжение для измерителя. Эталон нейтрали может либо проходить через трубку с маркировкой L2, либо он может быть подключен к порту с маркировкой N. Если нейтраль проходит через трубку L2, то прокалывающий винт используется для прокалывания изоляции провода, чтобы обеспечить эталон нейтрали для счетчика. .

Современный полностью полупроводниковый счетчик электроэнергии с 800 импульсами на импульс на кВт-ч.

Точность 0,5–1 % зависит от настройки (см. выше), показания ЖК-дисплея в сотых долях кВтч, до 99999,99 кВтч. Нет коэффициента преобразования или множителя.

ЖК-дисплей без возможности сброса. Данные о кВтч сохраняются при отключении электроэнергии и до 10 лет без электричества.


Для получения дополнительной информации о наших продуктах и ​​услугах мы рекомендуем вам посетить нашу онлайн-базу знаний, которая содержит спецификации, видео, учебные пособия, ответы на часто задаваемые вопросы, диаграммы и многое другое.

Спецификация EKM-25XDSE: Спецификация EKM-25XDSE

Просмотр каталога установщика

Задайте вопрос

• Можно ли использовать на многожильных медных проводах?

  Да, с EKM-25XDSE всегда следует использовать многожильный провод (включая многожильный медный провод). Это связано с тем, что когда вы прокалываете изоляцию винтами для снятия напряжения EKM-25XDSE, пробойник вонзается в многожильный провод. Если вы использовали EKM-25XDSE на одножильном проводе, это может привести к вмятинам на проводе и вызвать слабое место в одножильном проводе.

• У меня полная фаза (две горячие, 240В) с нейтралью, значит проходным ваттметром пользоваться нельзя?

  Если у вас 2 горячих провода и нейтраль
  Если у вас 2 горячих провода, нейтраль и земля
  Если у вас только 2 горячих провода
  Ваши напряжения находятся где-то между 100В минимум и 250В максимум
  Ваша сила тока не превышает 100А
  Ваши провода не толще 0,5 дюйма в диаметре
  — тогда у вас должно быть все в порядке с этим счетчиком.

  Если у вас нет легкого доступа к вашим горячим проводам и вы хотите использовать ТТ
  Или если вы хотите считывать показания счетчика на компьютере
  Или если какие-либо из вышеперечисленных характеристик не соответствуют вашей системе
  — тогда вам, вероятно, понадобится одна из наших моделей омниметра.

  Для получения более подробной информации свяжитесь с нами напрямую: https://www.ekmmetering.com/pages/contact-us

  Спасибо, Сет — EKM Metering

• Вы, ребята, делаете такой счетчик с памятью для записи энергопотребления в определенные даты?

  Лучше всего для этого подходит любой из наших омниметров EKM в сочетании с системой EKM Push:

  Омниметры: https://www.ekmmetering.com/collections/smart-meters

  EKM Push: https://www.ekmmetering.com/collections/meter-reading-solutions/products/ekm-push4-bundle-cloud-data-control-system

  Push считывает ваши счетчики, и оба регистрируют данные в облаке, а также локально регистрирует данные на шлюзе. Затем вы можете использовать эти данные, чтобы увидеть, что именно произошло в любую дату и время (или диапазон времени), которые вы укажете, с помощью различных инструментов:  www.encompass.io, виджет EKM, программное обеспечение EKM Dash или открытые API. .

• Сохранит ли это использование, чтобы я мог вести ежемесячные записи?

  Счетчик EKM-25XDSE просто отображает последний показатель Total kWh. Ваше общее количество кВтч является кумулятивным показанием — так же, как показания классического электросчетчика, и это то, за что вам выставляется счет. Просто читайте это каждый месяц, например, и вычтите прочитанное в прошлом месяце из прочитанного в этом месяце, чтобы получить общее количество за этот месяц.

  Даже если питание отключится, а затем снова включится, этот счетчик будет продолжаться с того места, где он был остановлен. Это не сбрасывается.



  Обратите внимание на десятичную точку на дисплее EKM-25XDSE: 00000.00 — две цифры справа от десятичной дроби обозначают десятые и сотые доли кВтч соответственно.



  Затем вы можете умножить общую сумму за месяц на ставку за кВтч, взимаемую с вас коммунальными услугами — вы найдете эту информацию в своем счете за коммунальные услуги. Это даст вам ваши платежи за месяц за электроэнергию, использованную через этот счетчик.



  Кроме того, это предполагает фиксированный график оплаты, то есть с вас не взимается плата по разным ставкам в разное время. Для более продвинутой системы измерения, которую можно настроить для учета различных скоростей, ознакомьтесь с Omnimeter I v.3 здесь:

  https://help.ekmmetering.com/support/solutions/articles/6000067374-ekm-omnimeter-i-v-3

• Можно ли этим счетчиком контролировать индивидуальную (традиционную двойную) розетку? Можно ли установить его самостоятельно, чтобы сделать это?

  Да, EKM 25XDSE может измерять любую нагрузку от 0 до 100 ампер. Так что он будет работать на вашей розетке. Проблема будет заключаться в том, есть ли у вас хороший доступ к проводам, ведущим к розетке, и можете ли вы пропустить эти провода через корпус счетчика. Если нет, вероятно, будет проще использовать внешний измеритель CT. Если ваша розетка на 120 вольт, то вам может подойти наш EKM 15E, а если ваша розетка на 120/240 вольт или вам нужны дополнительные возможности от вашего измерителя, тогда один из наших омниметров EKM может быть лучшим решением.

  Да, умелый человек, разбирающийся в электричестве, сможет самостоятельно установить любой из этих счетчиков. На нашем веб-сайте есть хорошие инструкции по установке в виде документов, видеороликов и т. д. Многие мастера, электрики и компетентные домовладельцы самостоятельно устанавливали все эти модели счетчиков.

• Есть ли в этой модели 2 трансформатора тока (ТТ)?

  Да, EKM-25XDSE имеет 2 трансформатора тока внутри, которые проходят вокруг трубок, проходящих через счетчик, вам нужно 2 трансформатора тока, чтобы быть точным в 3-проводной 120/240-вольтовой 3-проводной системе в Северной Америке (наиболее распространенная система). в Северной Америке). Многие другие дешевые проходные счетчики имеют только 1 внутренний ТТ, они, кажется, работают, но никогда не будут точными в 3-проводной системе 120/240 вольт.

• Могу ли я использовать этот счетчик для контроля точности счетчика коммунальных услуг?

  Вы можете использовать любой из наших электросчетчиков для измерения входящей электроэнергии в ваше здание сразу после счетчика коммунальных услуг (при условии, что счетчики соответствуют спецификациям). В этом случае вы будете измерять кабели прямо перед тем, как они войдут в вашу главную панель. Если вы подозреваете, что ваш счетчик коммунальных услуг неточен, и хотите это доказать, то я, вероятно, порекомендовал бы вместо этого одну из наших моделей омниметров (потому что они сертифицированы как точные, что будет сложнее оспорить с результатами, если наши омниметры являются более точными, чем счетчик коммунальных услуг, субсчетчики в большинстве случаев придерживаются более высокого стандарта точности, чем счетчики коммунальных услуг). Другая причина использования омниметра заключается в том, что он использует внешние трансформаторы тока, и поэтому его, вероятно, будет проще установить на кабелях, которые входят в ваш главный электрический щит.

• Могу ли я использовать это для мониторинга выхода моей солнечной батареи

  Да, вы можете использовать EKM 25XDSE для контроля мощности вашей солнечной электростанции. Вы должны установить этот счетчик на выходе вашего солнечного инвертора (на стороне переменного тока). Он расскажет вам, сколько кВт·ч вырабатывается с течением времени. Это будет хорошо работать, если вам просто нужно простое считывание на счетчике лица, которое сообщает вам только общее количество кВтч с течением времени.

  Если вы хотите иметь больше функций или возможность видеть использование с помощью компьютера, я бы порекомендовал вместо этого один из наших омниметров EKM. При подключении к компьютеру или системе EKM Push вы получаете намного больше данных от омниметра и можете лучше отслеживать свою солнечную энергетическую систему с течением времени. Например, вы можете видеть чистые ватты в режиме реального времени (с помощью Omnimeter Pulse v. 4), если он установлен в качестве чистого счетчика, или общие кВтч или оборотные кВтч с течением времени.

• Viendo de frente este medidor , La entrada de los cable es por arriba o mide igual si entra por abajo

  Перевод (Google Переводчик):

  Если смотреть на счетчик спереди, то кабельный ввод сверху или такой же размер, если он входит снизу

  Ответ (Google Переводчик):

  El EKM 25XDSE является электрическим контактором. Los Cables Que está midiendo pasan por todo el cuerpo del medidor. Кабели Los no se detienen ni terman en el medidor. Consulte лас imágenes де Esta Página пункт obtener más información.

  EKM 25XDSE — проходной электросчетчик. Провода, которые вы измеряете, проходят через корпус измерителя. Провода не заканчиваются и не заканчиваются на счетчике. Пожалуйста, смотрите изображения на этой странице для получения дополнительной информации.

• Мне нужно контролировать однофазную цепь 120 вольт, которая достигает 110 вольт. Будет ли этот счетчик работать при таком низком напряжении? Если нет, при каком минимальном напряжении он будет работать?

  Да, этот счетчик без проблем работает при 110 В переменного тока и без проблем будет работать даже при 84 В переменного тока.

• Вы продаете комплект наружного корпуса в дополнение к этому? Спасибо

  Да, вот комплект наружного корпуса для этого счетчика:
  https://www.ekmmetering.com/collections/enclosure/products/small-ul-watertight-enclosure

  Все наши корпуса:
  https://www. ekmmetering.com/collections/enclosure

  Сет
  ЭКМ Измерение

• Ваш продукт EKM-25XDSE одобрен Канадской ассоциацией безопасности? до 23 МАЯ 2021, эта модель мне сейчас очень нужна.

  EKM 25XDSE не одобрен CSA или cUL. У нас есть 2 модели электросчетчиков, которые перечислены cUL (Канадский UL, который является точно такой же сертификацией, что и CSA, о которой вы упомянули). Это Omnimeter II v.3 UL и Omnimeter Pulse v.4 UL 9.0003

  Вот сертификаты наших счетчиков


• Нужен ли мне корпус для внутренней установки рядом с электрощитом?

  Мы рекомендуем этот корпус, который можно установить на стене или установить заподлицо в стене, для защиты счетчика:
  https://www.ekmmetering.com/collections/enclosure/products/indoor-enclosure-kit


• Моя солнечная батарея питает коммунальную сеть. Их счетчики выставят вам счет, если вы вернетесь к их сети или выберете из сети. Он просто определяет текущий поток независимо от направления и выставляет вам счет. Ваши счетчики показывают одно и то же или только одно направление. Нужно доказывать 3й мировой полезности ситуацию с данными.

  Да, любая из наших моделей счетчиков электроэнергии Omnimeter будет отслеживать общее количество кВтч и обратное значение кВтч (мы используем их для получения как прямого, так и полезного кВтч). Таким образом, они могут точно сказать вам, сколько энергии было импортировано из сети и экспортировано в сеть.

  Однако EKM-25XDSE не подходит для этого.

  Вот ссылка на все наши модели омниметров:  https://www.ekmmetering.com/collections/smart-meters

  Вы можете использовать любую модель омниметра, но для измерения солнечной сети я бы рекомендовал измеритель v4, потому что, кроме того, для Total kWh и Reverse kWh, он сообщит направление тока на каждой линии в режиме реального времени. Это хорошо для того, чтобы показать вам, сколько ватт вы производите или потребляете в режиме реального времени. Вот виджет, который показывает это из Omnimeter Pulse v.4: Виджет Net Metering Solar Widget

• Можете ли вы сбросить счетчик

  Поскольку наши счетчики предназначены для коммерческого использования, их нельзя сбросить. Это не позволяет тому, кому выставляются счета с помощью наших счетчиков, сбросить данные и, таким образом, не взимать плату за их полное использование. Счетчики просто работают как классический счетчик — показания суммируются.



  Однако у нас есть счетчик OmniMeter Pulse v.4, который имеет несбрасываемое показание кВтч, а также отдельное сбрасываемое показание кВтч.

  Подробнее здесь: https://help.ekmmetering.com/support/solutions/articles/6000058136-ekm-omnimeter-pulse-v-4



• Будет ли он работать с многожильным медным проводом?

  Да, EKM 25XDSE хорошо работает с многожильным медным или алюминиевым проводом. На самом деле мы рекомендуем использовать его только с многожильными. Мы не рекомендуем использовать его со сплошной проволокой, потому что пробивной метчик иногда может перекрутить сплошную проволоку, что создаст слабое место в проволоке. Так что да, пожалуйста, используйте многожильный провод.

• Хорошо ли этот измеритель работает с формой волны, создаваемой типичными резервными генераторами?

  Да, EKM-25XDSE хорошо подойдет для измерения выходной мощности резервного генератора.

• У меня 2 автодома подключены к одному электросчетчику. Какой продукт я могу использовать, чтобы узнать, сколько киловатт было использовано каждым отдельно?

  Если вы хорошо разбираетесь в базовом счетчике, который вы можете просто прочитать на лице, то EKM 25XDSE может вам действительно подойти. Вы можете использовать эти счетчики для разделения использования каждого RV. Было бы неплохо получить по одному метру на каждый дом на колесах.

  Если вы хотите иметь более совершенную систему с передачей данных счетчика на ваш компьютер или в Интернет, то я бы рассмотрел омниметр EKM с системой EKM Push.

• EKM-25XDSE Как работает контроль импульсного выхода? Как/что вы устанавливаете для мониторинга пульса?

  Базовый импульсный выход всех наших электросчетчиков представляет собой переключатель размыкания/замыкания без питания (хотя и полупроводниковый, а не механическое реле). Электрически импульсный выход очень похож на замыкание переключателя с сухим контактом, такого как геркон.




  Ширина импульса: 90 мс

  Совместимое напряжение (сам счетчик не выдает напряжение): макс. до 27 В

  Диапазон тока, с которым может работать импульсный выход измерителя: ≤27 мА

  EKM-25XDSE пульсирует 800 раз на кВтч. Или: один импульс на 1,25 ватт-часа (его маленький красный светодиод также будет мигать при каждом импульсе).


  Вы могли бы потенциально подключить этот импульсный выход к какому-нибудь базовому счетчику импульсов, который подавал бы это низкое напряжение на линию и подсчитывал, сколько импульсов было создано, а затем вы могли бы перевести это в общее количество измеренных кВтч. Однако, как правило, вместо этого мы рекомендуем нашу линейку измерителей Omnimeter, если вам нужен вывод данных, поскольку вы можете воспользоваться преимуществами нашей системы Push, например, для доставки всех видов отличных данных на ваш компьютер.

  Спасибо — Сет, EKM Metering

• Что такое размеры

  Вот ссылка на спецификацию этого счетчика.

  Размеры EKM-25XDSE:

  Высота 100 мм
  Ширина 88 мм
  Глубина 65 мм

• Одобрены ли ваши продукты Канадской ассоциацией безопасности?

  Наш Omnimeter II v.3 UL и наш Omnimeter Pulse v.4 UL внесены в списки UL и cUL (канадский UL). Они протестированы и сертифицированы в соответствии с теми же стандартами безопасности 61010-1, что и CSA (Канадская ассоциация безопасности), и могут без проблем использоваться в Канаде. У нас много клиентов в Канаде, которые используют эти счетчики. Вот дополнительная информация о наших сертификатах.

  EKM-25XDSE не внесен в список UL и не одобрен CSA.

• Я хотел бы установить субсчетчик, чтобы определять, сколько электроэнергии потребляет квартира в моем доме. Я бы использовал счетчик на 120 В или на 240 В. Или это имеет какое-то значение. Кто-то еще сказал, что я должен использовать 240 В, но я обеспокоен тем, что, поскольку мы используем здесь 120 В, счетчик будет показывать только 1/2 фактически используемого электричества. Я в Канаде.

  Для этой установки вам подойдет EKM 25XDSE. Я предполагаю, что у вас есть 2 горячих провода и нейтральный провод, который мы называем 3-проводным 120/240 вольт. Напряжения, которые вы измеряете, зависят от того, между какими проводами вы измеряете. Если вы измерите между двумя горячими проводами, вы получите ~ 240 вольт, если вы измерите между любым горячим проводом и нейтралью, вы получите ~ 120 вольт. Это самая распространенная жилая система в США. Это то, что вы видите в вашей электрической системе? EKM 25XDSE подойдет вам, потому что он имеет 2 внутренних трансформатора тока и может точно измерять несбалансированную нагрузку в жилом секторе США.

• Я планирую установить это устройство в месте, где температура может опускаться ниже точки замерзания. Выдержит ли светодиодный экран низкие температуры?

  Да, я не думаю, что у вас должны быть проблемы, у нас никогда не было проблем с ЖК-экранами или нашими электросчетчиками в целом из-за холода. Мы устанавливаем их по всему миру, в том числе в очень холодных условиях (особенно в Канаде и на Аляске). Они рассчитаны на температуру от -30°C до 70°C (от -22°F до 158°F). Вот технические характеристики этого счетчика.

• Могу ли я использовать его для запуска сушилки для белья на 240 В

  Да, вы можете использовать EKM 25XDSE для измерения осушителя на 240 вольт. Ваша сушилка будет иметь либо только 2 горячих провода, либо 2 горячих провода и нейтральный провод. Этот счетчик будет работать в обоих случаях. Вот спецификация для 25XDSE.

• Этот элемент показывает текущий ток или только общее количество кВт/ч? Я хотел бы иметь возможность видеть поток тока. Спасибо

  EKM-25XDSE показывает только общее количество кВтч. Однако наши модели омниметров циклически отображают различные отображаемые значения, в том числе ампер (ток).

• Каково напряжение каждого импульса?

  Импульсный выход всех наших электросчетчиков представляет собой переключатель без питания размыкания/замыкания (хотя твердотельный, а не механическое реле). Электрически импульсный выход очень похож на замыкание переключателя с сухим контактом, такого как геркон.



  Характеристики импульсного выхода

  :

  Длительность импульса: 90 мс

  Совместимое напряжение ( сам счетчик не выдает напряжение ): макс. 27 В

  Диапазон тока, с которым может работать импульсный выход измерителя: ≤27 мА

  Эти импульсы 800 импульсов на кВтч, это означает, что на каждые 1,25 Ватт-часа будет импульс от счетчика (его маленький красный светодиод также будет мигать с каждым импульсом).

• Мне нужен непромокаемый корпус для этого счетчика или это мужской 3R?

  Оба наших водонепроницаемых корпуса хорошо подходят для этой модели расходомера.

• Является ли этот прибор сертифицированным прибором калифорнийского типа?

  Этот измеритель не имеет сертификатов для Калифорнии. Похоже, вы, возможно, захотите проверить наш Omnimeter I v.3 или Omnimeter II UL v.3 для счетчиков с одобрением типа штата Калифорния для измерения уровня доходов:
  https://help.ekmmetering.com/support/solutions/folders/6000200164

  https://www.ekmmetering.com/collections/smart-meters


• Какой размер самого большого проводника потребуется?

  Этот счетчик может работать с проволокой с внешним диаметром до 13,5 мм. Как правило, это означает, что он может принимать до размера 1AWG, хотя некоторые провода 1/0 могут работать, если вы можете измерить и подтвердить, что они достаточно тонкие для прохождения.


Однофазный дополнительный счетчик электроэнергии, кВтч (45 А)

Наведите курсор на изображение, чтобы увеличить его. ↓ Прокрутите вниз, чтобы узнать больше. Нажмите на изображение, чтобы увеличить

Скидка 25%

40 отзывов

---




Этот вспомогательный счетчик электроэнергии на 45 ампер идеально подходит для использования в местах, где вы хотели бы точно измерять отдельные цепи, например:

• Бабушка, квартира
• Мастерская
• Электрическая система горячего водоснабжения
• Небольшая субаренда
• Жилые каюты
• Стоянки для автодомов с питанием
• Цепи берегового питания лодочной пристани
• Контроль зарядного устройства для электромобилей/электромобилей

У вас есть сайт большего размера? Обратите внимание на более крупный однофазный дополнительный счетчик на 80 А или трехфазный вспомогательный счетчик.

На экране дисплея отображается общее (кумулятивное) потребление в кВтч. Он предназначен для установки на распределительном щите или щите учета электроэнергии.

Напряжение	240 В +/-20 %
Текущий	45А
Точность	Класс 1.0 (погрешность ± 1 %)
Международный стандарт	МЭК 62053-21
Частота	50–60 Гц
Импульсный выход светодиода	2000 импульсов на кВтч
Дисплей	ЖК-дисплей с подсветкой
Потребляемая мощность	<2 Вт
Температура	от -30 до 55 градусов Цельсия
Установочный размер	5mm wide)"}»> Стандартная DIN-рейка (ширина 19,5 мм)
Размер кабеля	Кабель кв. 10 мм
Опции дисплея	кВтч (накопленная, несбрасываемая)
Максимальное значение	99999,99 кВтч
Хранение данных	до 10 лет без питания
Замечания по установке	"}»> Должен выполняться электриком.
Документация	Брошюра (PDF), руководство (PDF) и электрическая схема (JPG)


Часто задаваемые вопросы

Сохраняет ли он данные при отключении электроэнергии или отключении электроэнергии?

Да — данные будут храниться до 10 лет без питания.

Подсвечивается ли дисплей?

Да — ярко-зеленая черная подсветка, которая всегда включена, что позволяет вам записывать показания при слабом освещении.

Могу ли я использовать его с беспроводным энергомонитором?

Да — PowerPal может быть сопряжен с этим вспомогательным счетчиком. Это позволяет вам иметь отдельный дисплей вдали от коммутатора. Установка импульса для этого счетчика составляет 2000 имп/кВтч.

Учет электроэнергии на субметровом уровне

Этот продукт был легко установлен и работал, как описано. Он был дешев по сравнению с другими счетчиками электроэнергии и соответствовал требуемым данным.

Как раз то, что нужно

Как раз то, что нам было нужно

Это оказалось

Это оказалось отличным вариантом для мониторинга недавно установленного блока переменного тока Я думал, что это будет. Очень счастлив.

Простая установка

Простая установка

Очень доволен переходником

Очень доволен вспомогательным счетчиком, который мы используем для регистрации использования кВт в общей скважине с нашим соседом, так легко читается и
запись индивидуального использования. Это было просто установить квалифицированным электриком.

Счетчик

Лучшая цена за то, что нам было нужно

Отличный продукт

Именно то, что я заказал, получил быстро.

Компактный — однополюсный и

Компактный — однополюсный и с маркировкой для проводки esy. Есть 2 зажима крышки клемм, однако дополнительный корпус будет хорошим дополнением для включения.

Очень хороший товар. Имея

Очень хороший продукт. Иметь активный вход и активный выход на одном конце немного нелогично для Aus. электрика думаю. Но я юрист, а не электрик.

Показать больше отзывов

типовые схемы и порядок подключения

Для расчета потребляемой электроэнергии и защиты сети на большинстве жилых и бытовых объектов необходимо подключение однофазного счетчика и автоматов. Обычно это мероприятие проводит владелец помещения.

Если у вас небольшие навыки работы с электропроводкой, вы можете самостоятельно выполнить эту работу без привлечения сторонних специалистов, а мы расскажем, как это сделать.

Содержание статьи:

• Типовая схема ввода однофазной сети
• Разделение ответственности за электроприборы
• Подключение счетчика и автоматов
  • Установка распределительного щита
  • Необходимость современного вводного автомата 9 9 счетчики электроэнергии
  • Автоматические выключатели и УЗО
• Выводы и полезное видео по теме

Типовая схема ввода однофазной сети

Подавляющее большинство квартир, садов и мелких бытовых объектов типа гаражей имеют однофазную сеть. Способ подключения измерительного прибора (электросчетчика) и элементов защиты цепи (УЗО, автоматических выключателей и дифференциальных автоматов) одинаков.

В зависимости от условий эксплуатации и питаемых устройств схема подключения однофазного электросчетчика может претерпевать следующие изменения:

• Отсутствие ввода «земля».
• Отсутствие индивидуального вводного автомата перед прилавком. Он может быть общим для нескольких цепей, оснащенных приборами учета, либо вместо него может быть установлен обычный ручной выключатель (автоматический выключатель).
• Отсутствие разветвления на несколько цепочек.
• Отсутствие УЗО и автоматов защиты линии после счетчика.

Если между счетчиком и потребителями нет автоматов или УЗО, то в случае короткого замыкания или значительной перегрузки прибор учета сломается. Поэтому нужна защита сразу после счетчика, тем более, что самые простые автоматические выключатели стоят дешево.

Типовая схема ввода однофазного питания на объект. Именно в такой последовательности должны быть соединены все элементы, чтобы система нормально функционировала

Разделение ответственности за электроприборы

Электропроводка объекта защищена отдельными выключателями, регулирующими максимально допустимый ток для участков цепи .Оплата их приобретения и подключения производится собственником помещения.

Электросчетчик и автомат для вскрытия могут физически находиться не только в зоне ответственности потребителя. Если эти устройства расположены в приватизированной квартире, в гараже, в жилом доме или в черте коттеджа или дачи, то их установка, техническое обслуживание и замена осуществляются собственником имущества.

Согласно современным требованиям, щит с электросчетчиком должен быть установлен снаружи коттеджа или дачи. Поэтому сейчас выпускают модели, работающие при низких температурах

В его обязанности также входит обеспечение доступа энергослужбы и управляющей компании к счетчику для снятия показаний, его опломбировки или проверки. Также специалисты имеют право устанавливать магнитные пломбы. В случае отказа пользователя помещения в допуске на территорию без уважительной причины поставщик электроэнергии может перевести его на общий тариф.

Если приборы находятся в муниципальной (неприватизированной) собственности, на общедомовой территории (подъездах) или вне приватной территории, то все расходы несет либо поставляющая организация, либо они являются долевыми. В этом случае организацию работ и оплату производит управляющая компания, ТСЖ, ГСК или садоводческое товарищество.

Подробнее о юридических тонкостях замены и установки приборов учета электроэнергии мы рассказывали в .

Подключение счетчика и автоматов

Если место установки приборов учета и защиты находится в зоне ответственности собственника помещения, то их необходимо устанавливать по типовой схеме для подключение счетчика электроэнергии и автоматов.

Установка распределительного щита

Для простоты установки и защиты электроприборов лучше всего использовать специально изготовленные для этой цели распределительные щиты.

Согласно п.7.1.7 ПУЭ такие комплектные устройства относят к квартирным щиткам. Их стоимость начинается от 250 рублей и достигает 10 тысяч

Обычно в такой щит устанавливается только оборудование следующего типа:

• вводная машина;
• счетчик электроэнергии;
• предохранители и другие устройства управления и защиты;
• устройства защитного отключения;
• клеммы, шины и другие коммутационные элементы;
• элементы несиловых сетей, например, для кабельного телевидения;
• постоянный ток с внешними батареями;
• блоки управления системой умный дом.

Металлический или пластиковый ящик защищает размещенные в нем устройства от физического воздействия, влаги и пыли. Квартирные щиты, расположенные в зоне ответственности потребителя, не будут опломбированы, чтобы владелец помещения имел доступ к автоматическим выключателям. Данная процедура проводится только для счетчика.

Панели оснащены специальным профилем, который изготавливается из пластика или оцинкованного металла — DIN-рейка. На них монтируется все модульное оборудование, включая счетчики. Это позволяет компактно и надежно разместить блочное оборудование.

Распределительные щиты бывают двух типов:

• Навесные. Их задняя стенка разборная. Его снимают и крепят к стене с помощью саморезов с дюбелями, а затем надевают на корпус. При выборе этого варианта нужно заранее определить место растения в монтажной плате.
• Скрытый монтаж. В этом случае под створку необходимо выдолбить нишу.

При выборе модели необходимо в первую очередь убедиться, что в ней достаточно места для всех компонентов системы управления электрооборудованием. Щит лучше брать с определенным запасом объема, так как в дальнейшем есть возможность подключить новую автоматику.

Экран, установленный заподлицо, не будет выступать из стены. Но объем работ по его установке намного больше, чем для навесных моделей

Если вам необходимо установить распределительный щит на улице, то для этого есть специальные модели, которые защитят оборудование от дождя, снега, сильного ветра с пылью и другие явления природы.

Также рекомендуем вам ознакомиться с другой нашей статьей, где мы подробно рассмотрели, как подключить электрощит. Подробнее — см.

Потребность в вводном автомате

Необходимость в установке вводного автомата и его номинал могут быть указаны в договоре на оказание услуг по поставке электроэнергии. Если таких требований нет, то автомат все же лучше использовать.

Дело в том, что для установки и работы со счетчиками и контроля подачи электроэнергии необходимо отключить сеть. Если вводной автомат находится на территории потребителя, то отключить его можно самостоятельно.

В противном случае отключать подачу электроэнергии можно только с разрешения поставщика электроэнергии, при этом необходимо будет вызвать специалиста, так как доступ к общераспределительным щитам посторонних лиц запрещен.

Это создает следующие проблемы:

• необходимо согласовать время выключения;
• если к одному выключателю подключено несколько потребителей, то вам придется уведомить их о временном отключении электроэнергии;
• Вызов специалиста в экстренной ситуации будет стоить денег.

Время на все работы при отключенном питании будет ограничено. Поэтому нужно сразу подготовить место, инструмент и выполнить предварительные действия, не требующие недостатка мощности.

Вводные автоматы номиналом 32-64 А стоят недорого: от 300 руб. для китайских EKF до 1000 руб. для французских Legrand или Schneider

Поэтому перед подключением автоматики и однофазного счетчика электроэнергии следует лучше один раз установить вводной автомат, чем если вам каждый раз придется работать со своими электриками, когда вам нужно будет работать в собственном электрощите.

Современные счетчики электроэнергии

В настоящее время на электрифицированных объектах установлены два типа счетчиков: устаревшие электромеханические или новые электронные. Существует два основных показателя для любого типа электросчетчика.

Класс точности (CT) определяет максимально допустимую погрешность в процентах при измерении электроэнергии. В настоящее время существуют классы бытовых счетчиков (от низшего к высшему): «2,5», «2,0», «1,0», «0,5» и «0,2». Согласно п. 138 Постановления Правительства РФ № 442 от 04.05.2012 для физических лиц этот параметр должен быть 2,0 и выше.

Поэтому при покупке устройства нет необходимости приобретать модели классом выше, например, «0,5». Они менее ходовые и более дорогие, поэтому менеджеры торговых компаний часто пытаются продать такие устройства покупателям, незнакомым с темой.

Вторым важным показателем является максимальный ток, который устройство может пропустить через себя. Для бытовых и жилых помещений этот показатель для однофазного прибора не может быть более 60 А.

Счетчик бытовой однотарифный российского производства класса точности «1,0» и рассчитанный на работу с токами до 60 А стоит около 600 рублей

Существуют также многотарифные счетчики, которые можно запрограммировать на подсчет потребленной электроэнергии в разные периоды суток.

Большинство приборов учета монтируются на DIN-рейку в распределительном щите. При этом модель щита и счетчика необходимо подобрать таким образом, чтобы можно было снимать показания через окно, не открывая дверь – это очень удобно.

Однофазный счетчик имеет 4 клеммы питания для подключения проводов. Всегда, если смотреть на устройство, то они идут слева направо в следующем порядке:

1. Грядущая фаза.
2. Исходящая фаза.
3. Ближайший нейтрал.
4. Исходящая нейтраль.

Перед началом монтажных работ необходимо отключить провода: отключить входящий автомат или выключатель, а также обязательно проверить отсутствие напряжения или индикаторной отверткой. Причем не только в фазе, но и в нейтрали.

Счетчик и вся автоматика монтируются на DIN-рейку с помощью имеющихся у них защелок.

Все работы по комплектованию щита удобнее выполнять на столе. Поэтому лучше сначала полностью собрать конструкцию, а потом уже прикреплять к стене

Далее нужно зачистить провода, идущие от вводной машины, с помощью канцелярского или ножа. Длина отрезков должна быть такой, чтобы они не болтались, но и не были тугими. Очищенные концы вставляются в хомуты и затягиваются отверткой, при этом оба винта должны быть как следует натянуты.

Автоматические выключатели и УЗО

Своими руками можно подключить не только электросчетчик, но и автоматы, которые защитят линию и прибор учета от перегрузки и короткого замыкания.

Все устройства также монтируются на DIN-рейку. Автоматы подключаются только к фазе, а — еще и к нейтрали, которая выведена на шину. Между машинами желательно оставлять небольшое пространство, так как они нагреваются во время работы, а доступ воздуха с боков способствует охлаждению.

Провод заземления идет отдельно к своей шине. В счетчик он не идет, как и в автоматы и УЗО.

Выводы и полезное видео по теме

Комплектация щита счетчиком, автоматами, розеткой и шинами:

Сборка квартирного щитка своими руками:

Самостоятельно заменить или установить однофазный счетчик достаточно просто. Но при работе с электричеством необходимо соблюдать правила безопасности. В том числе не менять последовательность устройств в схеме подключения.

Если вы обладаете необходимыми знаниями и навыками для подключения однофазного электросчетчика, пожалуйста, поделитесь им с другими посетителями нашего сайта. Расскажите об известных вам нюансах подключения. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Однофазные и трехфазные счетчики электроэнергии: сравнительный анализ

Однофазные и трехфазные счетчики электроэнергии: есть ли разница? Есть конечно. Вот сравнительный анализ, который объяснит многие различия между этими двумя системами интеллектуальных счетчиков. Измеритель Genus предлагает лучшее решение для измерения мощности в домашнем и коммерческом использовании. Однако давайте углубимся в два типа счетчиков.

Однофазный счетчик: что это?

Как правило, ввод электроэнергии относится к распределению нагрузки. Однофазный измеритель мощности, как следует из названия, представляет собой двухпроводную цепь питания переменного или переменного тока. Он одновременно изменяет напряжение питания. Как правило, его называют «бытовым напряжением», так как оно используется в основном в домах. Этот тип счетчика использует фазные и нейтральные провода для распределения электроэнергии, где фазные провода несут нагрузку, а нейтральный провод действует как обратный путь для мощности. При однофазном подключении счетчика напряжение начинается с 230 Вольт и имеет частоту около 50 Герц.

Каковы преимущества однофазного счетчика электроэнергии?

Однофазные электросчетчики имеют ряд преимуществ, таких как:

• Однофазные силовые подключения в основном предназначены для установки в жилых домах и бытовых сетях. Причина в том, что большинству бытовых приборов, таких как светильники, вентиляторы, телевизоры, холодильники и т. д., для работы требуется минимальное количество энергии.
• Работа этого типа подключения обычная и простая. Он имеет легкий и компактный блок, в котором, если напряжение выше, электричество, протекающее по проводам, будет ниже. Также есть трехфазный счетчик энергии, о котором мы поговорим позже в блоге.
• Из-за снижения мощности на этом этапе обеспечивается наилучшая работа электричества от однофазного подключения и эффективная передача мощности.
• С агрегатами мощностью до 5 лошадиных сил эти однофазные силовые соединения работают на оптимальном уровне.

Продолжайте читать дальше, чтобы узнать больше, мы здесь, чтобы объяснить аналитическое обсуждение однофазных и трехфазных счетчиков энергии.

3-фазный счетчик энергии: что это?

Вы получаете три индивидуальных электроснабжения с трехфазным счетчиком электроэнергии. Требуется три проводника рядом с одним нейтральным проводом в 3-фазном соединении питания. Токопроводящие жилы должны иметь расстояние между собой 120 градусов. Однако в трехфазном счетчике энергии есть два разных типа конфигураций: звезда и треугольник. Star требует заземления и нулевого провода, в отличие от Deltas. Преимущества трехфазного подключения счетчика:

Каковы преимущества трехфазного счетчика энергии?

Преимущества трехфазного счетчика электроэнергии заключаются в следующем:

• Для работы тяжелых промышленных двигателей не требуется никаких дополнительных пускателей, поскольку он имеет достаточную мощность для обеспечения требуемого крутящего момента.
• Чем больше количество фаз в системе питания, тем более плавным становится напряжение трехфазного питания.
• Эта дозирующая система помогает хорошо управлять большим оборудованием. Для коммерческих и промышленных нагрузок предпочтительнее трехфазные счетчики из-за высокой потребляемой мощности.
• Для проведения электричества не требуется чрезмерного количества проводящего материала. Следовательно, эти счетчики являются более экономичным и экономичным решением.

Однофазные и трехфазные счетчики электроэнергии: различия

Вот сравнительный анализ однофазных и трехфазных счетчиков электроэнергии :

• Поток электроэнергии в однофазном соединении осуществляется через один проводник, тогда как в трехфазное подключение, есть три отдельных проводника для электропередачи.
• В однофазной системе измерения верхний предел напряжения может составлять 230 Вольт, тогда как в трехфазной системе верхний предел также может составлять 415 Вольт.
• В однофазном счетчике в основном требуются два отдельных провода для бесперебойного потока электроэнергии. А вот в трехфазном счетчике цепь можно завершить трехфазными проводами и одним нулевым проводом.
• Трехфазный счетчик передает минимум электроэнергии по сравнению с однофазными счетчиками электроэнергии.
• В однофазном электросчетчике два провода, что делает его простой сетью. Но в трехфазном счетчике четыре разных провода, что усложняет сеть.
• Так как в однофазном счетчике всего одна фаза, любое непредвиденное событие в сети прерывает подачу всего питания. С другой стороны, в трехфазном счетчике, если одна фаза не работает, другие фазы компенсируют это, тем самым исключая возможность отключения электроэнергии. Тем не менее, сверхмощный счетчик Genus помогает потребителям эффективно измерять электроэнергию и заранее планировать экономию счетов за электроэнергию.
• Однофазный электросчетчик менее эффективен, чем трехфазное подключение, поскольку последнее требует меньшего количества проводников в отличие от первого для той же цепи.

Чтобы узнать больше о трехфазном счетчике электроэнергии или других решениях для интеллектуального учета, свяжитесь с нами.

ТЭГИ: Однофазные и трехфазные счетчики энергии

Однофазное электричество — инженерное мышление

Однофазное электричество. В этом уроке мы рассмотрим типичное однофазное электроснабжение дома. Мы рассмотрим распределительные кабели и трансформатор, фазу, нейтраль и землю. Главный предохранитель, Электросчетчик, Разъединитель, Потребительский блок, а также УЗО и автоматические выключатели.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube об однофазном электричестве.

Однофазный источник питания является общей конструкцией, используемой в Великобритании, Европе, Индии, Австралии, Новой Зеландии и т. д., есть небольшие различия, и компоненты могут немного отличаться в разных странах, но в целом они очень похожи.

Тем не менее, Северная Америка немного отличается, потому что они используют два напряжения (120/240 В) в домашних условиях, поэтому мы подробно рассмотрим это в отдельном руководстве, но вы все равно можете следовать и понимать основы.

Для этого я буду использовать европейские цветовые коды. видео, которые могут отличаться от ваших местных правил. Помните, что электричество опасны и могут привести к летальному исходу, вы должны быть квалифицированы и компетентны для выполнения электрические работы.

Электроэнергия вырабатывается далеко на электростанции, она покидает электростанцию, и напряжение повышается в повышающем трансформаторе, где затем распределяется по линиям электропередачи на большие расстояния. Мы генерируем и распределяем переменный ток переменного тока, поскольку он более экономичен и удобен, чем постоянный ток. Как только он достигнет города, напряжение будет снижено в понижающем трансформаторе подстанции. Если вы хотите узнать, как работают трансформаторы, мы рассказали об этом в этой статье здесь.

С подстанции электричество будет либо распространяется локально по воздушным или подземным кабелям.

В зависимости от местного исполнения и используемых напряжений дом может быть подключен непосредственно к небольшому трансформатору, расположенному рядом с недвижимость, или, как вариант, группа домов будет иметь общий трансформатор большего размера.

Электричество распределено по трем фазам, но имущество подключено к одной фазе

Электричество распределено по трем фазам, но в данном случае мы рассматриваем однофазную установку, что означает, что имущество подключено только к одной из трех фаз и нейтральный.

Как работает трехфазное электричество? Узнайте здесь

Каждый дом на улице может быть поочередно подключен к разным фазам, или разные улицы могут быть подключены к разным фазам. Это просто попытка сбалансировать нагрузку на трансформатор.

Служебный кабель меньшего размера отходит от распределительного кабеля и будет кормить имущество. Этот служебный кабель снова будет надземным или под землей в зависимости от местной установки.

Примечание. Сноп следует писать как оболочка 9.0002 Сервисный кабель содержит фазный и нулевой провода, также в большинстве случаев вокруг кабеля имеется металлическая защитная оболочка, особенно если он закопан в землю.

Входит сервисный кабель, проход фазы и нейтрали через сервисную головку, в счетчик, а затем в потребительский блок.

Электричество пойдет от фазы, проход через главный предохранитель, затем через счетчик и в блок потребителя.

Сервисная головка или вырез удерживает главный предохранитель или сервисный предохранитель. Этот предохранитель обеспечивает защиту имущества и гарантирует, что только установленное количество тока может протекать в имущество. Например, в Великобритании предохранители обычно имеют номинал от 60 до 100 ампер. Электрораспределительная компания также может удалить этот предохранитель, чтобы изолировать имущество, и сделает это, например, для замены счетчика. Обычно этот предохранитель и сервисная головка принадлежат электроэнергетической компании, и владельцу не разрешается снимать или заменять их.

Затем фаза и нейтраль поступают на счетчик электроэнергии, который определяет количество потребляемой энергии. В старых объектах этот метр может быть механическим, цифровым или даже цифровым интеллектуальным счетчиком. Много вариантов дизайна для них.

Фаза и нейтраль отходят от счетчика электроэнергии и введите потребительский блок или плату предохранителей. Он различается по размеру в зависимости от размер собственности и сколько цепи есть.

Внутри потребительского блока сначала находится главный выключатель или главный двухполюсный выключатель. Это контролирует подачу электроэнергии к остальной части потребительского блока и всем его цепям, питающим собственность. Этот переключатель переключается вручную, чтобы отключить питание. Этот выключатель одновременно отключает и фазу, и нейтраль. Кабели обычно входят в главный выключатель через верхние клеммы. Внизу находим нейтральный провод, который подключается к нейтральному блоку. Мы можем найти один или несколько фазных проводов, выходящих из нижней части главного выключателя для питания УЗО, если УЗО не используются, то шина будет питать автоматические выключатели, и мы вскоре рассмотрим это.

Фаза снова попадает на УЗО или УЗО обычно вход через вершину. Этот выключатель RCD постоянно контролирует электрический ток. Он проверяет, равен ли ток в фазной линии ток в нейтральной линии, если это не так, то есть электрическая неисправность и устройство быстро и автоматически отключит питание всего прошлого выключатель. Обычно УЗО разрывает цепь, если измеряет разницу 30 миллиампер, так как все, что выше этого, опасно для человека. Например, если вы прикоснетесь к проводу под напряжением, и электричество пройдет через вас на землю, то ток обходит нейтральный провод, поэтому фазный и нейтральный токи не будет равным, и УЗО разорвет цепь, чтобы уменьшить риск поражение электрическим током или смерть.

В настоящее время все чаще используется два или более УЗО в потребительском блоке. В таком случае УЗО отключит питание только цепей, подключенных непосредственно после него, поэтому другое УЗО все еще будет под напряжением, и только некоторые части дома потеряют питание. УЗО сработает, если посчитает, что ток небезопасен даже на долю секунды. Его необходимо сбросить вручную, чтобы восстановить питание, но сначала вы должны найти и удалить неисправный прибор или приспособление.

Снизу УЗО имеем шину. это всего лишь некоторые проводящий металл, по которому течет электричество и соединяется с каждым из MCB, что просто упрощает установку, чем наличие большого количества кабелей.

Автоматический выключатель или автоматический выключатель управляет отдельными схемы меньшего размера. Например, подключенный к одному RCD, возможно, у нас будет один MCB для освещение внизу, другое для освещения наверху и одно для кухни штепсельные розетки. На другом УЗО может быть один для освещения лестничной клетки, один для освещения наверху и один для штепсельных розеток внизу. Эти выключатели быстро и автоматически сработают, чтобы отключить питание, но их необходимо сброс вручную для восстановления питания.

MCB защищает цепи двумя способами: от перегрузки и короткого замыкания. MCB рассчитан на определенный ток, проходящий через него, например, 32 ампера для штепсельных розеток. Если это значение будет превышено в этой цепи, например, из-за постепенного включения слишком большого количества устройств, MCB сработает и отключит питание, чтобы защитить себя.

Другая защита, которую он предлагает, это защита от короткого замыкания. В случае короткого замыкания, например, под напряжением касается нейтрали, тогда цепь обойдена, и произойдет большое и мгновенное увеличение Текущий. Это создаст магнитное поле внутри MCB, которое отключит сила защитить себя.

Фаза выходит через верхнюю часть MCB и будет течь по схеме например через какие-то лампы. Затем он возвращается через нейтральный кабель и в нейтральный блок. Все схемы делают это с фазой выходя из автоматического выключателя и направляясь вокруг собственности и нейтральные линии возвращаются и встречаются в нейтральном блоке.

Затем нейтральный блок подключается к УЗО, которое проверяет, равен ли вытекающий ток обратному току.

Затем нейтраль течет от УЗО к главной нейтрали блок и оттуда обратно к главному выключателю, который подключен к электросчетчик и сервисная зав.

Таким образом, электроэнергия может течь от основной распределительной фазной линии вверх через сервисную головку и главный предохранитель. Затем он проходит через электросчетчик и поступает в главный выключатель потребительского блока.

От главного выключателя протекает через УЗО, по шине стержня и в MCB

Затем он течет вверх по отдельным цепям MCB. затем электричество может вернуться по нейтральным проводам к нейтральным блокам, течет через УЗО и в главный блок, обратно в главный выключатель затем электросчетчик, затем через сервисную головку и предохранитель и обратно в нейтральная линия главных распределительных кабелей.

Возможно, вы заметили, что есть еще несколько кабелей с зеленые и желтые полосы. Они называются заземляющими кабелями.

Этот заземляющий кабель обычно проходит вместе с фазным и нейтральные провода в светильники, такие как выключатели света и штепсельные розетки. Немного приборы также будут использовать заземляющий провод для дополнительной защиты, как правило, если Устройство использует металлический корпус. Заземляющие провода будут подключаться от этих светильников к нейтральный блок внутри потребительского блока.

Все кабели заземления для каждой цепи затем подключаются к блок заземления в агрегате.

Затем от этого заземления будет подсоединен другой кабель заземления. блок в потребительском блоке к главной клемме защитного заземления, которая обычно рядом со счетчиком электроэнергии.

Другие заземляющие провода подключаются к этому основному заземляющему проводу. клемму над металлическими трубами, такими как водопроводные и газовые трубы.

Таким образом, если человек коснется провода под напряжением и металлической трубы в имущество, электричество будет проходить через заземляющий провод и должно быть Обнаружено УЗО, которое отключит питание.

Существует несколько способов подключения главной клеммы защитного заземления. соединен с землей.

Первый вариант показан здесь с основным заземлением. клемма подключена к нулевому проводу сервисного кабеля в пределах глава службы. Это означает, что замыкание фазы на землю теперь эффективно фаза к нейтральному замыканию вместо этого.

Другой вариант – использовать металлический защитный пучок вокруг служебный кабель в качестве заземляющего проводника, поэтому основная клемма заземления подключен к металлическому стержню, и это переносит замыкание фазы на землю обратно на трансформатор.


Другой вариант: поставщик электроэнергии не обеспечивает заземление и вместо этого основная клемма заземления подключена к электродному стержню, который устанавливается в землю и обеспечивает прямой путь к земле.

---

Однофазные счетчики — Рынок счетчиков

01423 340 000
• Доставка и возврат
• Часто задаваемые вопросы
• О нас
• Свяжитесь с нами
• Войти / Зарегистрироваться

0,00 фунтов стерлингов

0 шт.

• Бесплатная доставка по материковой части Великобритании для всех заказов на сумму более 100 фунтов стерлингов!
• Доставка по всему миру
• Доставка на следующий день для тысяч продуктов

53 результатов

• В наличии

  74,72 фунтов стерлингов

  89,66 фунтов стерлингов вкл. НДС

• Дозаказ

  30 фунтов стерлингов

  36 фунтов стерлингов вкл. НДС

• Дозаказ

  110,00 фунтов стерлингов

  132,00 фунтов стерлингов вкл. НДС

• Дозаказ

  160,21 фунтов стерлингов

  192,25 фунтов стерлингов вкл. НДС

• Дозаказ

  365,00 фунтов стерлингов

  438,00 фунтов стерлингов вкл. НДС

• Низкий запас

  89,71 фунтов стерлингов

  107,65 фунтов стерлингов вкл. НДС

• В наличии

  154,87 фунтов стерлингов

  185,84 фунтов стерлингов вкл. НДС

• Дозаказ

  145,00 фунтов стерлингов

  174,00 фунтов стерлингов вкл. НДС

• Дозаказ

  85,00 фунтов стерлингов

  102,00 фунтов стерлингов вкл. НДС

• В наличии

  85,00 фунтов стерлингов

  102,00 фунтов стерлингов вкл. НДС

• В наличии

  36,00 фунтов стерлингов

  43,20 фунтов стерлингов вкл. НДС

• Дозаказ

  80 фунтов стерлингов

  96 фунтов стерлингов вкл. НДС

• В наличии

  16,50 фунтов стерлингов

  19,80 фунтов стерлингов вкл. НДС

• В наличии

  84,43 фунта стерлингов

  101,32 фунта стерлингов вкл. НДС

• Дозаказ

  94,00 фунтов стерлингов

  112,80 фунтов стерлингов вкл. НДС

• Дозаказ

  755,00 фунтов стерлингов

  906,00 фунтов стерлингов вкл. НДС

• Дозаказ

  35 фунтов стерлингов

  £42.00 вкл. НДС

• В наличии

  35 фунтов стерлингов

  42 фунта стерлингов вкл. НДС

• Дозаказ

  32,00 фунтов стерлингов

  38,40 фунтов стерлингов вкл. НДС

• Дозаказ

  32,00 фунтов стерлингов

  38,40 фунтов стерлингов вкл. НДС

• Дозаказ

  113,93 фунтов стерлингов

  136,72 фунтов стерлингов вкл. НДС

• Дозаказ

  117,41 фунтов стерлингов

  140,89 фунтов стерлингов вкл. НДС

• Дозаказ

  117,41 фунтов стерлингов

  140,89 фунтов стерлингов вкл. НДС

• Дозаказ

  45 фунтов стерлингов

  54 фунта стерлингов вкл. НДС

Введите адрес электронной почты, чтобы подписаться на нашу рассылку

Подписаться сейчас

Войти/Регистрация

• Доставка и возврат
• Часто задаваемые вопросы
• О нас
• Свяжитесь с нами
01423 340 000

JavaScript отключен.
