Как подключить патрон к проводам на потолке для лампочки

Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке. Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности. После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Маркировка электрических патронов

Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

Маркировка	Максимальный ток нагрузки (А), мощность (Вт)	Особенности патронов
Е14	2А, 440Вт	Тип – резьбовой. Миньон применяется для маломощных источников света.
Е27	4А, 880Вт	Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники.
Е40	16А, 3500Вт	Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.
G4 – G10	5А, 60Вт	Штыревые патроны. Применяются с маломощными лампочками.
G9	5А, 60Вт	Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.
GU10	5А, 50Вт	Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.
G13	4А, 80Вт	Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.
GX23	2А, 75Вт	Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.
G24	2А, 75Вт	Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.
2G7	2А, 50Вт	Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.
GX53	5А, 50Вт	Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым.

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:

1. Внешний корпус с гильзой, на которой резьба.
2. Донышко.
3. Вкладыш, на котором размещены контакты.

Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах. Во втором варианте подключения кабеля припаивают к контактам.

Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.

Внимание! Электромонтажные работы проводят при отключенном электричестве.

Обыкновенный электрический патрон

Чтобы правильно произвести подключение, нужно:

1. К вкладышу прижмите пластинку центрального контакта, закрутите винт. Крепежный элемент не только фиксирует эту деталь, но и передает ток. Именно поэтому закручивать винт нужно до упора.
2. Потом закрепите втору пластинку таким же способом.
3. Согните центральную пластинку, чтобы она находилась на одном уровне с боковыми.
4. Зачистите концы проводников (на 1.5 см), сформируйте из кончиков кольца, проденьте их через донную часть, прикрутите к стальным пластинкам.
5. Прижмите разъемное соединение лампы к несобранной конструкции. Если при упоре в контакты по бокам, центральная пластина прогибается на 2 мм, то все правильно. Если нет – немного отогните ее вверх.
6. Прикрутите ко дну верхнюю часть патрона.

Потом вкрутите в патрон лампу из той же серии (E или G), и подключите светильник.

Патрон с клеммами

Подключение современных моделей к проводникам осуществляют винтовыми зажимами. Так как клеммы расположены снаружи конструкции, то разбирать ее не придется, что значительно упрощает работу.

Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.

Самые популярные устройства с клеммами – Е14, Е27. Нередко их применяют для замены традиционных во время ремонта светильника.

Безвинтовой электрический

Самые современные модели патронов оснащены несколькими парными отверстиями, в которые вводятся кабеля. Внутри они фиксируются латунными пластинками с пружинным механизмом. Жилы нужно вставлять с усилием.

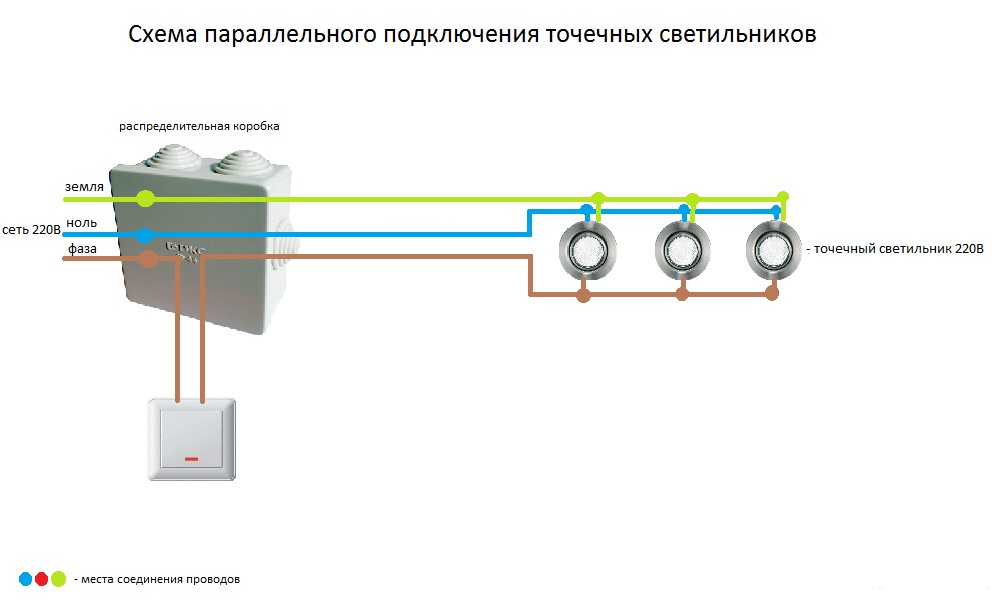

Контакты в выходах 1-2 и 3-4 соединены парами (на фото места их соединений показаны красными линиями). Такая конструкция позволяет без проблем параллельно подключать лампы в осветительной аппаратуре. Напряжение поступает на один патрон, к которому потом подсоединяется второй с помощью перемычек.

Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.

Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы. Одножильный кабель намного легче зафиксировать в отверстии.

Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.

После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.

При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.

Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.

На трубке

Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.

Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку. Токопроводящий кабель пропускается через отверстие этой важной детали.

В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.

Втулкой

Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.

Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.

С контактными зажимами

Соединение патрона безвинтовыми контактными зажимами отличается от классического. Разница в том, что корпус изделия соединяется с дном пластинками с пружинным механизмом, а не вкручивается.

На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.

При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.

Возможные проблемы и пути их решения

Патрон может нуждаться в ремонте, если лампочки часто выходят из строя, мигают, а при включении света слышится жжение или пахнет горелым. Снимите патрон, и проверьте соединения. Если контакты потемнели, то их нужно зачистить и заново подсоединить.

Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.

Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство. Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.

Часто происходит так, что в рожковой люстре перестали гореть несколько лампочек. Это может быть связано с тем, что контакты перегреваются, а проводники ослабляются, из-за этого они окисляются и обгорают. Чтобы решить проблему, разберите патрон, проведите зачистку жил и латунных пластинок. Затем соберите устройство и установите в светильник. После этого проблема будет решена.

Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.

Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.

В любом случае, чтобы провести качественные ремонт, нужно разобрать патрон и провести диагностику соединений.

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!

Предыдущая

Цоколи и патроныКак отремонтировать или заменить патрон в светильнике

Следующая

Цоколи и патроныСтандартный цоколь Е27: чем примечательна обычная лампочка

5 ошибок при подключении патрона к проводам. Е27 и Е14, на потолке и на стене, быстрозажимные, керамические и карболитовые патроны.

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

Виды патронов

Наибольшее распространение на нашем рынке получили 3 вида патронов:

• карболитовые советского образца

• керамические

• пластиковые самозажимные

Подключение карболитового старого образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

• цилиндрический корпус с резьбой

• донышко

• керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

1 of 2

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Преимущества и недостатки

Достоинства данного патрона:

• простота разборки и сборки

• надежность проверенная временем

• контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

• неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

Быстрозажимной патрон

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3Подключение многожильных проводов без пайки и лужения.

4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Как установить потолочный светильник (сделай сам)

Ничто так не портит званый обед, как люстра в макаронах или внезапное отключение света. Вот как безопасно и надежно повесить светильники.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Превратите унылую комнату в ослепительную с новым верхним светильником. Вот как правильно и безопасно установить это новое приспособление, используя профессиональные методы установки. Даже если вы никогда раньше не занимались электрическим проектом, вы можете установить потолочный светильник, следуя советам и фотографиям в этой статье.

Требуется инструменты

• 4-в-1 отвертка
• Плозослойки с иглой
. 10-32 Винт заземления
• Электрическая коробка
• Изолента
• Световая текстура
• Проволочные гайки

Как повесить потолочный светильник Обзор проекта

Установка нового светильника — отличный способ мгновенно превратить унылую комнату в ослепительную. Световые шоу-румы и каталоги предлагают широкий выбор светильников, чтобы соблазнить вас. И хотя набор деталей, прилагаемых к некоторым светильникам, может показаться устрашающим, электрические соединения достаточно просты даже для новичка.

Но неправильные методы установки могут привести к потенциально смертельному поражению электрическим током или возгоранию. В этой статье мы поможем вам выбрать приспособление, которое будет надежно установлено на вашей электрической коробке, а затем покажем вам лучшие методы проверки заземления и подключения проводов. Мы даже включили фотографии двух наиболее распространенных систем крепления, чтобы помочь вам разобраться во всех этих маленьких деталях.

Температурный диапазон существующих проводов влияет на то, какой тип светильника вы можете установить. Прежде чем отправиться за покупками, прочитайте больше.

Вот несколько способов обновить осветительные приборы, чтобы они стали более эффективными и экологичными.

Проект шаг за шагом (9)

Шаг 2

Убедитесь, что питание отключено

Семейный мастер

Проверьте провода, чтобы убедиться, что питание отключено. Поднесите наконечник бесконтактного детектора напряжения к каждому проводу, чтобы убедиться, что питание всех проводов в коробке отключено (убедитесь, что выключатель освещения включен). Если тестер загорается, выключите автоматические выключатели или ослабьте предохранители по одному, пока индикатор тестера не погаснет. Отсоедините провода от светильника. Оставьте другие провода подключенными и спрятанными в электрическую коробку.

В это трудно поверить, но многие светильники, продаваемые в настоящее время в домашних центрах и салонах освещения, не могут быть безопасно установлены в большинстве домов, проводка которых проводилась до 1985 года. Эти светильники имеют четкую маркировку с предупреждением, которое гласит: провод, рассчитанный на температуру не менее 90 градусов по Цельсию». Причина проста: светильники с такой маркировкой выделяют достаточно тепла, чтобы повредить изоляцию старых проводов и создать опасность возгорания. Провода, изготовленные после 1985 года, должны иметь покрытие, способное выдерживать более высокие температуры.

Если вы знаете, что ваша проводка была проложена до 1985 года, не используйте светильники, требующие питающих проводов с 90-градусным номиналом. Чтобы убедиться, что у вас есть провод питания с 90-градусным номиналом, посмотрите на оболочку кабеля или изоляцию провода. Если у вас есть кабель с пластиковой оболочкой (часто называемый Romex), ищите буквы NM-B или UF-B, напечатанные на пластиковой оболочке. Если ваша проводка проходит через кабелепровод, найдите на изоляции провода буквы THHN или THWN-2. Если вы все еще не уверены, либо вызовите электрика, либо выберите прибор, на котором не указано требование к температуре питающего провода.

Проверка электрической коробки на мощность и прочность

Для тяжелых светильников требуются прочные коробки поддерживать вес. Национальный электротехнический кодекс (NEC) позволяет вам подвешивать до 50 фунтов. из любой электрической коробки с резьбой для установки крепежных винтов № 8-32 для крепления поперечины (см. «Монтаж с помощью винтов и колпачковых гаек» и «Монтаж с помощью трубы с резьбой» в разделе «Дополнительная информация» ниже). Сюда входят почти все типы потолочных коробов.

Для практических целей убедитесь, что электрическая коробка надежно закреплена на прочном каркасе, прежде чем вешать на нее новый светильник. Если ваш светильник весит более 50 фунтов, его необходимо поддерживать независимо от электрической коробки. Простое решение — установить коробку для крепления вентилятора (доступную в домашних центрах и хозяйственных магазинах), которая предназначена для установки без вырезания дополнительных отверстий в потолке. Проверьте этикетку, чтобы убедиться, что коробка рассчитана на нагрузку более 35 фунтов.

Большинство потолочных коробок достаточно велики: NEC определяет, сколько проводов и зажимов можно безопасно поместить в электрическую коробку. Типичный размер от 1-1/2 до 2 дюймов. глубокие восьмиугольные или круглые потолочные ящики довольно велики, и переполненность редко бывает проблемой. Тем не менее, вы должны выполнить расчеты, чтобы быть уверенным. См. раздел «Расчет размеров коробки». Но если вы встретите круглую коробку глубиной всего 1/2 дюйма, замените ее. Опять же, самый простой способ установить новую электрическую коробку в существующем потолке — это использовать специальную скобу для вентилятора и коробку, предназначенные для модернизации.

Расчет размеров коробки

Чтобы вычислить минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 10 февраля 2021 г.

Похожие проекты

Как подключить светильник — пошаговое руководство

Подключение светильника на первый взгляд может показаться немного сложным. Это включает в себя отключение источника питания, проверку изоляции электричества, знание того, где должен быть размещен каждый провод, и идентификацию подключенного провода под напряжением. Наше руководство описывает процесс шаг за шагом, чтобы упростить вам задачу.

---

1. Способны ли вы?

Выполняя любую задачу по электрике в доме, вы должны быть уверены, что сможете выполнить ее с уверенностью от начала до конца.

Если у вас есть какие-либо сомнения, обратитесь к квалифицированному электрику, чтобы он выполнил работу за вас. Переходите ко второму шагу, только если вы уверены, что способны.

Важное примечание:  В целях вашей безопасности убедитесь, что все электротехнические изделия установлены в соответствии с местными строительными нормами. Если у вас есть сомнения или это требуется по закону, сообщите об этом тому, кто зарегистрирован в программе самосертификации электротехники.

---

2. Отключите питание и убедитесь, что электричество отключено.

Вы должны сделать это правильно, чтобы не получить удар током.

Перед тем, как подключить свет, убедитесь, что никакие бытовые приборы не используются, прежде чем выключать все выключатели на потребительском блоке или блоке предохранителей. Это подает питание на вспомогательные цепи.

Затем проверьте изоляцию электричества с помощью детектора напряжения. Держите устройство напротив проводов, и предупреждающий символ (например, красный свет или мигающий красный свет и звуковой сигнал) обычно загорается, если цепь все еще находится под напряжением.

---

3. Снимите существующую лампочку и фитинг

Снимите лампочку вручную и фитинг с помощью отвертки. Если ваш коммутируемый провод под напряжением уже помечен рукавом или изоляционной лентой, не удаляйте его.

Если нет существующей лампочки или арматуры (просто отсоединенные провода), пропустите этот шаг и перейдите к шагу четыре.

---

4. Настройте свой домашний измерительный прибор соответствующим образом

Домашний измерительный прибор позволит вам определить, какой из оголенных проводов является проводом, находящимся под напряжением, если он не маркируется в каждом случае.

Убедитесь, что ваш бытовой измерительный прибор настроен на сопротивление и режим проверки звуковых сигналов — это позволит измерить сопротивление и целостность провода, когда красный и черный зажимы-крокодилы или щупы прикреплены к каждому проводу.

---

5. Найдите подключенный провод под напряжением

Независимо от того, имеется ли существующая арматура (например, потолочная розетка), вам необходимо прикрепить красные и черные зажимы-крокодилы или щупы бытового измерительного прибора к каждому из трех комплектов. красного (или коричневого) и черного (или синего) проводов, чтобы определить местонахождение переключаемого провода под напряжением.

Каждый раз нажимайте выключатель света, чтобы проверить, не подается ли звуковой сигнал. Там, где есть звуковой сигнал, это коммутируемый провод под напряжением.

---

6. Различить коммутируемый провод под напряжением

Теперь, когда вы обнаружили коммутируемый провод под напряжением, вам нужно отличить его изоляционной лентой или оплеткой.

---

7. Правильно прикрутите все провода

Если у вас уже есть светильник или нет, теперь вам нужно прикрутить все провода к соответствующим клеммным колодкам на новом светильнике.

Вкрутите два нулевых провода (черный или синий провод) в левый блок (нейтральный блок), три провода под напряжением (красный или коричневый провод) в центральный блок (под напряжением) и коммутируемый провод под напряжением в правый блок ( блок переключения).

Два оставшихся отсека для винтов предназначены для размещения нейтральных и токоведущих проводов держателя лампы.
