Как переделать управление светом, если там уже сделан ремонт?

Содержание

Есть ситуации, когда управление освещением в вашем помещении может быть неудобным, не отвечать вашим потребностям. Например, не хватает второго проходного выключателя возле дивана. Или при перестановке мебели выключатель оказался за шкафом. Или вам хочется управлять несколькими группами светильников на потолке по отдельности.

Все это причины задуматься над переделкой системы освещения. Насколько это сложно. Если вы на данный момент делаете или собираетесь делать ремонт в помещении, то можете этим воспользоваться, заодно переложив проводку и разместив выключатели в удобных местах. На конечной стоимости ремонта это не сильно скажется.

Но если в вашем помещении уже сделан ремонт и установлена мебель, то для такой операции потребуется штробить подразетники и каналы проводки, а потом делать ремонт заново, тут вам и пыль и шум и время, которым вы не сможете воспользоваться помещением и, конечно, большие финансовые затраты.



А есть ли способ делать это дешевле и проще. Сэкономить, время, деньги и нервы в таком случае поможет беспроводная система управления освещением. Такие системы состоят из приемников и передатчиков, не требует проводки между кабелем и светильников. Устройства общаются между собой по радио каналу, то есть штробить стены и потолок вам не придется.

И можно легко интегрировать такую систему в помещение с уже сделанным ремонтом. Разберем типовые случаи на примере беспроводной системы EasyDim.

Нам понадобиться два устройства: приемник и клавишная панель. Сначала подключаем светильники на потолке через приемник. Подключается приемник между сетевыми проводами и клеммной колодкой светильника, а спрятать его можно запотолочном пространстве или потолочной чаше светильника.  Переходим к старому выключателю, вынимаем его из подрозетника, а провода отключаем из под выключателя и соединяем напрямую. Снаружи, на место выключателя можно установить заглушку или вообще зашпаклевать его или покрасить.

Теперь разместим клавишу на стене, где нам удобно. Закрепить ее можно пару шурупов или треам скотчем, ничего штробить не нужно. Осталось научить приемник понимать команды с клавишей, делается это в два нажатия. Нажимаем кнопку на приемнике, а затем клавишу на панеле. Свет мигнет, подтверждая настройку соединения, иначе ее еще называют привязкой. Теперь приемник прерывает питание светильника по команде с клавиш работая вместо выключателя.

Как сделать в помещении проходной выключатель? Действуем точно также, как в прошлом примере, только на место старого выключателя ставим не заглушку, а еще одну клавишу вк1, также привязав к ней этот приемник, Теперь свет можно включить или выключить с любой из двух клавишь. При желании можно добавить и больше клавиш. На потолке выведен только один двухжильный кабель, как сделать несколько зон. Случай классических беспроводных выключателей по одному двухжильному проводу можно управлять только одной зоной освещения, то есть всем светом на потолке синхронно.

Однако ,если использовать беспроводную систему, то от кабеля можно запитать несколько приемников, каждый из которых будет управлять своей зоной освещения.

Приведу пример с использованием системы EasyDim. Продолжение, как правильно сделать 5 зон освещения с димированием —  можете посмотреть в ролике.

Пульты и клавиши системы EasyDim. действительно работают на батарейках, но потребляют энергию только при нажатии кнопки, да и то очень небольшую. При обычном повседневном использовании батарей хватает на 5 лет.

Каждая система имеет разные возможности, например, EasyDim позволит также управлять светом с беспроводных пультов или смартфона, сохранять и вызывать сценарии освещения, автоматизировать свет по расписанию, а также скрыто встроить беспроводные передатчики, дизайнерски выключатели от известных брендов.

05.05.2023

Работа салонов в ТК «Каширский двор» и «Макслевел»

Новости

03.13.2023

Профессиональное обучение светодизайну от SWG

Новости

10.26.2022

Наша компания участвует в выставке Art Dom 2022

Новости

06.03.2022

Светодиодные модули. Устройство. Виды модулей. Монтаж и подключение

Освещение в квартире

06.03.2022

ТОП 6 идей по использованию светодиодной ленты SWG в интерьере

Освещение в квартире

06.03.2022

220В лента, особенности подключения и монтажа

Освещение в квартире

06.03.2022

Освещение для большого офиса в центре Москвы: подбор и особенности

Освещение в квартире

06.03.2022

НЕСКУЧНОЕ ОСВЕЩЕНИЕ ЗАГОРОДНОГО ДОМА

Освещение в квартире

06.03.2022

ОСВЕЩЕНИЕ ФИТНЕС ЦЕНТРА

Освещение в квартире

06.02.2022

Почему нет бина на RGB ленте?

Освещение в квартире

04. 29.2022

Сколько светильников нужно в офис, размеры которого заставляют сотрудников ездить на самокатах?

Вопрос-ответ

04.29.2022

Традиционные источники света (лампы). Их питание и диммирование

Освещение в квартире

Спасибо,
ваша заявка принята!

Подписаться на рассылку

Ваш e-mail*

Согласен на обработку персональных данных

Спасибо,
за подписку!

делаем умным любой выключатель Tuya ZigBee / Комфортный дом и бытовая техника / iXBT Live

Сегодня мы поговорим о том, как сделать практически любой выключатель освещения умным. Ведь в основном об умном доме начинаешь думать, когда ремонт уже закончен, проводка протянута и выключатели установлены, выбран их дизайн цвет и так далее. Вот тут нам на помощь и придет очень маленькое умное реле от компании Girer, которое и позволит сделать любой выключатель умным, что позволит нам управлять освещением не только с мобильного телефона, но также создавать различные автоматизации от датчиков движения, освещения или даже температуры. При этом управлять освещением мы сможем как со смартфона, и любых автоматизаций, так и просто включив или выключив свет, уже установленным выключателем.

Содержание

• Комплектация
• Реле
• Tuya Smart
• Home Assist
• Автоматизация
• Монтаж
• Видеообзор
• Выводы

Комплектация

Реле защитили как могли, я откровенно впервые вижу, что магазин засунул, по сути, не хрупкую вещь в такую упаковку.

Бонусом от магазина небольшая листовка с благодарностью.

Само реле находится в небольшой белой коробке. Характеристики устройства наклеены на верхнюю ее часть.

Внутри у нас находится само реле, инструкция по применению и небольшой конденсатор, который и будет эмулировать нулевую линию при необходимости.

Инструкцию советую хотя бы раз посмотреть, чтобы как минимум понять схему подключения, а также скачать приложение Tuya Smart.

Конденсатор достаточно небольшой, как раз для размещения в любом плафоне освещения или даже вместе с реле в подрозетнике.

Реле

Реле реально сделали очень компактным, но и нагрузка, с которым может работать реле ограничивается 100 Ватт. Но если брать современные LED светильники, то этого вполне достаточно. В верхней части реле схема подключения и винты колодки.

Провода подключается в нижнюю часть реле, а на верхней части небольшая кнопка сброса/сопряжения устройства.

За левую и правую грань крепится пластиковая скоба, которая предназначена для крепления устройства внутри подрозетника, или в другом удобном вам месте.

Размеры реле составляют 39*39 миллиметров, толщина 19 миллиметров.

Для, того, чтобы разобрать устройство просто выщелкиваем нижнюю его часть. Небольшая плата с умной и силовой частью, к пайке у меня вопросов нет, собрано все достаточно качественно. Не смытого флюса и прочих соплей припоя — я не увидел.

И вот чего, чего, а термопредохранителя я не ожидал увидеть. Реально китайцы поднялись в моих глазах в плане безопасности. Даташита на термопредохранитель TC135 я не нашел, но согласно характеристикам на его корпусе, ток 2 ампера при напряжении 250 вольт. Максимальный нагрев 135 градусов по Цельсию.  По сути, когда порог температуры или тока будет превышен — легкосплавный элемент этого термопредохранителя плавится и быстро обрывает цепь, позволяя избежать ряда повреждений или неисправностей, вызванных перегревом устройства.

За включение и выключение отвечает симистор BTA16-800CW. Даташит на него легко гуглится, если кратко то — симметричный триодный тиристор на 16 Ампер 800 Вольт, в изолированном корпусе. И наличие симистора будет существенным плюсом, в плане бесшумности работы, в отличие от схем с реле. А вот узнать какой модуль отвечает за умную часть не предполагается возможным. Все, что доступно это маркировка на печатной плате – ZH-ZO-3 REV:B

Tuya Smart

Переводим наш датчик в режим сопряжения, для этого удерживаем в течение 5 секунд кнопку сброса. После этого открываем установленное приложение Tuya Smart или Smart Life. Производим поиск и добавление нашего нового устройства. Из главного экрана приложения Tuya Smart можем не только видеть статус устройства, включено или выключено, но и самостоятельно включать или выключать его нажав на виртуальную кнопку.

Внутри плагина мы видим одну кнопку управления, но количество кнопок будет изменяться в зависимости от того, на сколько кнопок управления вы выбрали реле.  Кнопкой можно не только включать или выключать реле, но и видеть текущий статус, причем даже если вы включили или выключили свет обычным подключенным выключателем.

Ниже расположилось меню настройки таймеров и дополнительные настройки устройства.  В таймерах можно выбрать как таймер обратного отсчета для изменения статуса устройства, так задать различные расписания на включение по определенным дням недели и времени. А так же задать таймер работы, после какого времени девайс автоматически выключится. Время задается от 2 секунд до одного часа.

В настройках можем изменить только состояние устройства после отключения питания 220В, вернуться в то какое было установлено, считаю оптимальным. Изменить настройку “Тип переключателя” у меня не получилось, что бы я не выбирал, все равно переключается на самый первый, клик для изменения статуса.

Home Assist

Для добавления реле я буду пользоваться интеграцией Lokal Tuya, когда все данные с устройств передаются с серверов Tuya. Переходим в настройки – интеграции.  Перезапускаем интеграцию ЛокалТуя для поиска новых устройств.

После этого клацаем на устройства и у нас уже появилось наше умное реле— с названием, как его я обозвал при добавлении в умный дом. Перейдя внутрь устройства, мы можем его или переименовать или создать автоматизацию и сцену, или задать скрипт выполнения.

Добавим его на нашу панель Lovelace. Подтверждаем шаблон графического вывода. Теперь перейдя на главный экран у нас, появился новый объект – реле-выключатель.

Автоматизация

Вариантов включить или выключить освещение вагон и маленькая тележка. Все зависит только от ваших потребностей, фантазии и имеющихся в наличии датчиков. Я начну с автоматизации по датчику движения. Переходим в меню автоматизации, задаем условие при изменении статуса устройства, где выбираем наш датчик движения.  Где выбираем функцию PIR.  А  уже в ней “Обнаружено движение человека”. Назначаем задание “Запустить устройство”, где выбираем наше реле.

В реле выберем включить. И сохраним автоматизацию. Дополнительно нужно создать еще одну подобную автоматизацию, где в параметрах “2В последнюю минуту не было никакого движения” выставляем “запустить” устройство и выключаем наше освещение.   Возможно, что 1 минуты будет мало, поэтому я бы выбрал 2 минуты, что бы не свет не прыгал.

Монтаж

Сначала банальная схема, которая будет выклеиться вот так.  Подаем на контакт L – фазу, а к контакту L1 подключаем виртуальный Ноль, он же второй провод фазы от лампы нашего выключателя. На контакты COM и S1 подключаем новые провода от нашего выключателя.   Попробуем обойтись без конденсатора из комплекта в нашей схеме.

Все ок, в моем случае, конденсатор ставить нет необходимости. Но если вдруг, у вас начнет моргать свет, непроизвольно включаться или выключать, то установить его придется.  Но, я очень приятно удивлен, конденсатор вообще не нужен, все работает и так. Не спешу бежать вперед, но чувствую, что это реле приобретет народную популярность банально из-за просты монтажа.

Включать и выключать свет можно и с телефона, а также используя стандартный выключатель. При этом если свет был включен с мобильного приложения выключить его так же можно и выключателем. И полностью наоборот свет включаем выключателем, а с мобильного приложения, или с помощью автоматизации его выключаем. В подрозетник реле входит без проблем и место для установки выключателя еще навалом.

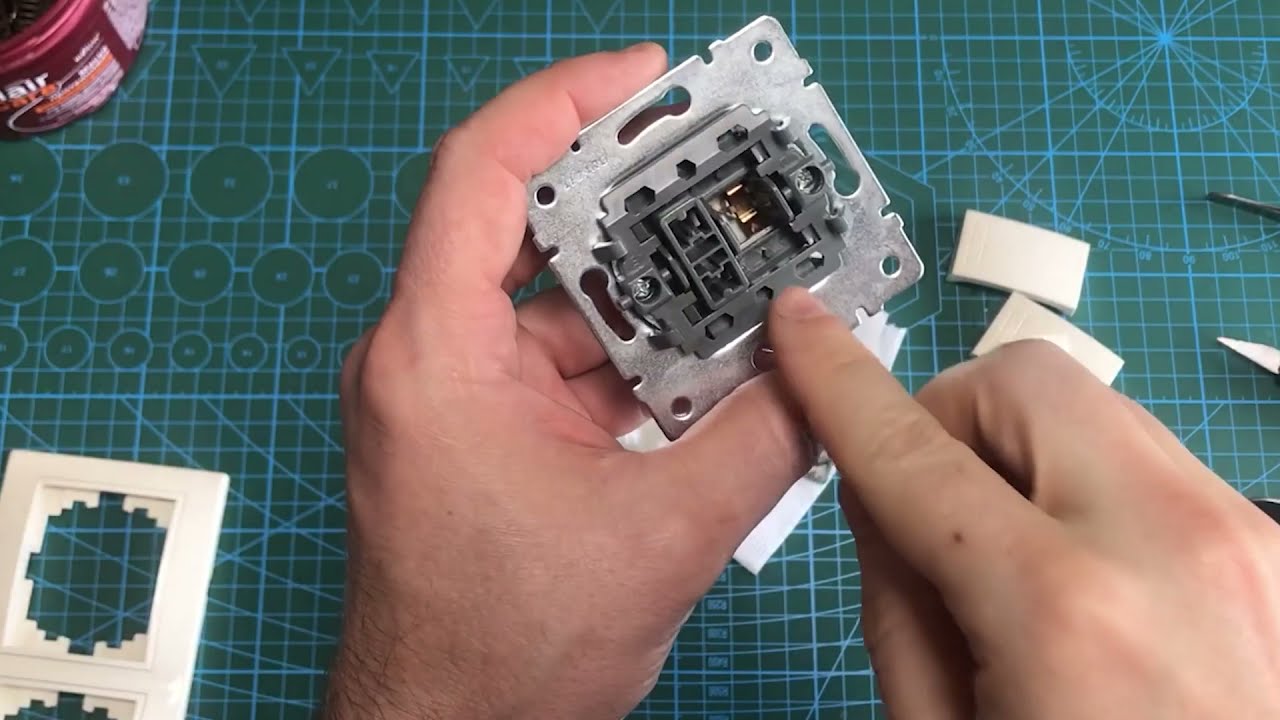

Закрепляем реле на задней части подрозетника и вставляем на место выключатель.

Видеообзор



Умное реле без нулевой линии – Купить на AliExpress

Умное реле с «сухим контактом» – Купить на AliExpress

ZigBee шлюз —  КУПИТЬ НА ALIEXPRESS



Выводы

К покупке я могу рекомендовать, вещь довольно функциональная и простая. У продавца есть варианты как на 1 светильник, так и на 2, и 3 клавиши управления. Если у вас уже все смонтированы выключатели, плафоны и прочие люстры, а сделать умный дом хочется, то это именно отличный выход из ситуации.  Судя по отзывам, как на странице товара, так и в моем Телеграм канале, устройство отлично работает с голосовыми помощниками, и теперь фразой «Алиса включи свет», можно не тянуться к телефону или шлепать ночью к выключателю. Обрадовало наличие термопредохранителя и бесшумный симистор. Ну а про то, что нет необходимости в нулевой линии, которая большая редкость в подрозетнике выключателей, я и говорить не буду. Спасибо за внимание, если обзор был вам полезен прошу поставить лайк.
