Кабель для розеток в квартире какой нужен – диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Содержание

диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Размер сечения провода для квартиры

какое сечение провода нужно для розеток в квартиреОсновная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

какое сечение провода нужно для розеток в квартиреВ электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

какое сечение провода нужно для розеток в квартире

При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот.


Выбирая подходящий провод, пользуются таблицами, в которых указаны:
  • материал;
  • напряжение в розетке;
  • площадь;
  • мощность;
  • ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

какое сечение провода нужно для розеток в квартиреСечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

какое сечение провода нужно для розеток в квартиреВыбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

какое сечение провода нужно для розеток в квартире

Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.

Какой использовать провод для кухни и ванной

Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

какое сечение провода нужно для розеток в квартире

Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.

Толщина кабеля электропроводки для коридора

какое сечение провода нужно для розеток в квартиреТрадиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

какое сечение провода нужно для розеток в квартиреКогда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка — устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Кабель для розеток: сечение, марка, требования

Перед тем как приступать к монтажу электропроводки в доме, нужно правильно рассчитать сечение кабеля на розетки и выключатели света. Помимо этого нужно серьезно подойти к выбору марки кабельной продукции, т.к. в деревянном доме изоляция должна быть негорючей, а в квартире можно использовать обычный проводник. Далее мы расскажем, какой кабель использовать для розеток, опираясь на правила ПУЭ и другие немаловажные факторы.

Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм2 согласно ПУЭ таблица 7.1.1:

Таблица 7.1.1

Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.

Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм2 не целесообразно, т.к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм

2.

Три медных жилы

Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм2 пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:

Максимальная мощность для 1.5 мм.кв. в сети 380 вольт

Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм2.

Максимальная мощность для 2.5 мм.кв. в сети 380 вольт

Пять жил

С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки. Тот же провод ПУНП опасен для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.

Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку ВВГ. В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток кабель ВВГнг или его более дорогой импортный аналог – NYM.

Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:

  • Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм2.
  • Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм2.
  • Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм2.
  • Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм2.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой кабель для розеток выбрать по сечению и названию. Если вам понравилась статья, просим поделиться полезной информацией с друзьями в соцсетях!

Какого сечения должен быть кабель для розеток

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Провода для подсоединения розеток к электросети

к содержанию ↑

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

  1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
  2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
  3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
  4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
  5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
  6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
  7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
  8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Кабель ВВГнг 2х6 для электропроводки

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

к содержанию ↑

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

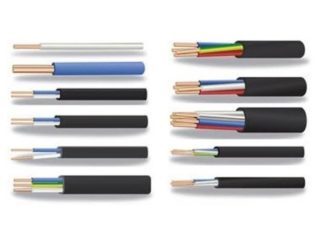

Чаще всего применяют следующие виды кабелей:

  1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
  2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
  3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Двухжильный провод в виниловой оболочке

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

к содержанию ↑

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановкиСредняя потребляемая мощность, Вт
Тостер800 – 1200
Кофеварка1000
Электрический чайник1200
Духовка, духовой шкаф1200 – 2000
Электрическая плита2500 – 3000
Холодильник400 – 600
Микроволновая печь1400 – 1800
Компьютер500 – 550
Принтер500
Телевизор200 – 300
Утюг1000 – 1700
Фен1000 – 1200
Пылесос1000 – 1600
Кондиционер1500
Вентилятор1000
Нагревательный бак1500
Водяной насос1000
Стиральная машина-автомат2500
Осветительные приборы2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Расчет диаметра электропроводкиМаксимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2Ток, АПри напряжении в 220 ВПри напряжении в 380 В
1,0143,05,3
1,5153,35,7
2,5214,67,9
4,0275,910,0
6,0347,412,0
10,05011,019,0
16,08017,030,0
25,010022,038,0
Открытая электропроводка
Сечение, мм2Ток, АПри напряжении в 220 ВПри напряжении в 380 В
0,5112,4
0,75153,3
1,0173,76,4
1,5235,08,7
2,5306,611,0
4,0419,015,0
6,05011,019,0
10,08017,030,0
16,010022,038,0
25,014030,053,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

к содержанию ↑

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

Укладка кабеля для розеток в штробу

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Кабель для розеток. Выбор и прокладка | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.

Выбор кабеля для подключения розеток

Нужно учитывать, что какой кабель для розеток будет выбран, такой получится и надежность системы. Бытовые электроприборы серьезно различаются по мощности, поэтому при выборе сечения кабеля стоит руководствоваться следующими рекомендациями:

  1. Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр.). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (~16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (~32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).
  2. Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².

Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:

Скрытый монтаж. Монтаж кабеля в штробе стен или в слое подготовки пола является оптимальным вариантом для жилых помещений, строительные конструкции которых выполнены из негорючих материалов. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Стоит отметить, что прокладка кабеля за подвесными потолками, так же является скрытой и в зависимости от группы горючести материалов, применяемых при изготовлении потолков, прокладку кабеля следующим производить следующим образом:

  • подвесные потолки группы горючести Г1 — в неметаллических трубах и коробах;
  • подвесные потолки группы горючести Г2 — в неметаллических трубах и коробах со степенью защиты IP4X;
  • подвесные потолки группы горючести Г3 и Г4 — в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.



Открытый монтаж кабеля.Не всегда есть смысл прятать кабель. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в срубе. Оптимальным вариантом в таком случае является прокладка кабеля (провода) в пластиковом коробе или же на специальных изоляторах. Стоит отметить, что по сгораемым конструкциям допускается открытая прокладка не распространяющим горение одиночным кабелем сечением не более 6 мм².



Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS.

Защита кабеля от перегрузок

Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.



Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.









Сечение провода для розеток

подключение розетки

Задумали поменять проводку или просто дополнить новыми точками и не знаете с чего нужно начинать. Вначале нужно подсчитать мощность всех приборов и определится с сечением провода для розеток, после чего можно накидать план на листок бумаги, а затем начертить на стене места, где будут проходить кабеля и подсчитать их метраж. Но сначала нужно определить в каком состоянии находится старая проводка, можно ли ее дополнить, подключив новые ветки. Такой вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или они не рассчитаны на дополнительную нагрузку, то рекомендуется установить новые. Более надежными и прочными являются медные провода, ну обо всем по порядку.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

мощность потребляемая электроприборами

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

выбор сечения кабеля

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать под розетку

кабель ВВГ и АВВГ

При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

  • ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
  • ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
  • ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
  • NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше вам понят, для каких потребителей, какие провода ставить приведем пример:

  • Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
  • Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
  • В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
  • Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.

Подробнее о подборе провода для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

автоматы в электрическом щитке

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

сверление отверстий для подрозетников

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

болгарка-штроборез

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

  1. Рулетка и спиртовой маркер.
  2. Лазерный или пузырьковый строительный уровень.
  3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
  4. Болгарка с алмазным диском.
  5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Заключительный этап

фиксация кабеля в штробе

Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.

Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.

При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.

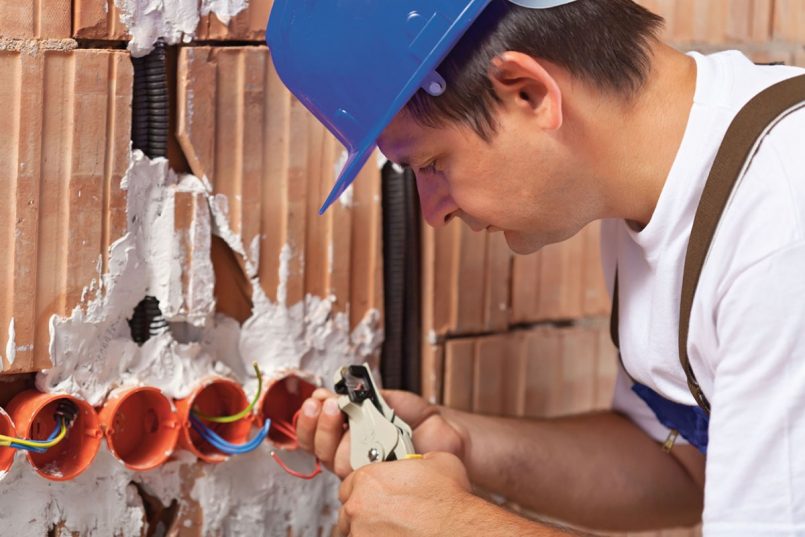

Какой кабель выбрать для подключения розеток

От правильности выбора кабеля для розеток прежде всего зависит безопасность. Некачественный или неправильно выбранный кабель может перегреться и (или) замкнуться, что вызывает высокий риск возгорания. Ключевой критерий выбора провода для подключения розеток – его сечение.

Толщина кабеля для розетки должна позволять проводке выдерживать нагрузку без перегрева в процессе использования электрических приборов.

Краткое содержимое статьи:

Особенности подключения розеток

Выполнять замену или прокладку новой проводки необходимо строго в соответствии с Правилами устройства электроустановок (ПУЭ). Без наличия минимального опыта и знаний не рекомендуется заниматься самостоятельной прокладкой проводки.

При монтаже проводки и розеток следует соблюдать ряд требований:

  • после счетчика должно быть установлено несколько автоматов, отвечающих за отдельные комнаты;
  • автоматы необходимо подбирать по планируемой нагрузке и сечению кабеля, чтобы гарантировать их своевременное отключение при перегрузке;
  • на каждое помещение следует выделить отдельную распределительную коробку и как минимум один автомат;
  • розеточные группы и проводку для осветительных приборов нельзя соединять в единую цепь;
  • сечение кабеля для розеток подбирается исходя из мощности потребителей, которые к ним будут подключаться.

Какое сечение провода нужно для розеток в квартире: порядок расчета нагрузки

Содержание статьи:

При проектировании капитального ремонта необходимо точно знать, какое сечение провода нужно для розеток в квартире. От правильности принятого решения и его практического воплощения зависит комфорт и безопасность проживания в доме. В продаже представлен широкий выбор электрических кабелей различного класса и назначения. Изделия имеют определенные характеристики, которые определяют сферу их применения. При выборе товара необходимо учитывать несколько факторов, среди которых на первом месте стоит качество.

Какой проводник использовать для обустройства электропроводки в квартире

Различные сечения кабеля

В большинстве домов, построенных в середине-конце прошлого века, входные группы и внутренние коммуникации изготавливались из алюминия. Предпочтение этому металлу отдавалось по причине его низкой стоимости, что имело решающее значение в условиях массового строительства в государственном масштабе. Впоследствии такое решение сыграло свою злую роль, благодаря многочисленным недостаткам алюминия.

Наиболее неприятные свойства металла:

  1. Ломкость. Жилы ломаются уже после 2-3 сгибаний. С этим явлением приходится сталкиваться в процессе частых замен выключателей и розеток.

    Большая часть проводов из алюминия ломаются, стоит их несколько раз согнуть

  2. Низкая электропроводность. Из-за этого часто происходит нагревание линии и расплавление изоляции. Возникновение пожаров по этой причине не является редкостью.
  3. Окисление. Со временем на поверхности металла появляется пленка, обладающая диэлектрическими свойствами. Из-за этого соединения в контактах и скрутках теряют электропроводность. Со временем контакт может исчезнуть совсем.

Плюс алюминия с том, что он гибкий и податливый. Проволоке можно придавать любую форму, что удобно при монтаже.

В соответствии с изменениями в ГОСТ, начиная с 2001 года использование алюминия в жилом строительстве запрещено. Приоритет отдан медному кабелю с жилой заземления. Цена таких изделий в несколько раз больше, чем у алюминия, но вложения оправдываются высокими эксплуатационными характеристиками металла.

Медные провода устойчивы к механическим повреждениям

Достоинства меди:

  1. Упругость. Провода можно сгибать и скручивать до 100 раз, прежде чем они переломятся.
  2. Долговечность. Медь не меняет своих характеристик на протяжении всего периода эксплуатации здания, который составляет 50-100 лет.
  3. Отличная электропроводность. Благодаря этому можно использовать проводник меньшего сечения, что положительно сказывается на цене продукции.
  4. Гибкость. Это качество помогает протаскивать кабели в узких каналах, не прибегая к штроблению стен.

Помимо высокой стоимости у металла есть один минус — он окисляется и покрывается патиной, которая плохо проводит электричество. Предупредить возникновение этого явления можно заранее, пропаяв контакты оловом.

Таким образом, при выборе кабеля для розеток в квартире, нужно останавливать свой выбор на изделиях с медными жилами.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

  1. ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
  2. ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
  3. ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.
  4. NYM-(N). Изделие немецкого производства, которое отличается высоким качеством и совмещает в себе все достоинства продукции отечественного изготовления. При возгорании изоляция не горит, не дымит, сохраняя целостность и герметичность. Применяется без ограничений, в том числе в помещениях, где хранятся взрывоопасные вещества.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Выбирая сечение провода для розеток, нельзя забывать о количестве жил в кабеле. Независимо от типа входа в квартиру, следует выбирать изделия, имеющие заземление. Если в доме будет установлена линия заземления, потом не придется менять проводку для подключения к новой жиле.

Расчет будущей нагрузки

Таблица для расчета будущей нагрузки

Чтобы определиться, провода какого сечения нужны для розеток, нужно подсчитать нагрузку, которую они будут принимать при максимальном количестве подключенных потребителей.

В расчет принимаются такие данные (в ваттах):

  • кондиционер — 1000;
  • водонагреватель — 1200-1500;
  • посудомойка — 1000;
  • духовка — 1200;
  • утюг — 1800;
  • электрический чайник — 2200;
  • стиральная машина-автомат — 1500;
  • пылесос — 1400-1700;
  • компьютер — 500;
  • перфоратор — 1300;
  • шлифовальная машина — 800;
  • фен для волос — 1000;
  • камин — 2000;
  • проточный нагреватель для воды — 5000.

Остальными устройствами, включая освещение, можно пренебречь, так как они существенно не влияют на уровень нагрузки.

Пик потребления наблюдается в летнее и зимнее время, когда одновременно работают нагреватели, кондиционеры и моющая техника. Суммарная нагрузка на одну розетку может составлять до 4,5 кВт, а на квартиру в целом — до 12-15 кВт. Исходя из этого нужно подбирать сечение и тип проводов.

Расчет проводника по мощности

При планировании обустройства квартиры и дома вовсе не обязательно оснащать недвижимость дорогостоящими кабелями с максимально допустимой мощностью. Учитывая стоимость качественных изделий — это лишняя и ненужная трата денег. Следует руководствоваться принципом разумной достаточности, оставляя достаточный запас надежности.

Рекомендуется использовать такие модели для подключения групп потребителей по мощности:

  • ВВГ 3×2,5 мм² — для потребителей мощностью до 2200 Вт: мелкая бытовая техника, стиральные и посудомоечные машины, кондиционеры и бойлеры, ручные строительные инструменты;
  • ВВГ 5×2,5 мм² — для потребителей высокой мощности свыше 2000 Вт: проточные водонагреватели, духовые шкафы, тепловые пушки, сварочные аппараты, электрические моторы;
  • ВВГ 2-3×1,5 мм² — для мелкой бытовой техники и инструментов: напольные вентиляторы, торшеры, бра, перфораторы, верхний и боковой свет.

Выбирая проводку, нужно помнить, что хороший тонкий кабель без проблем выдерживает кратковременную повышенную нагрузку до 30 минут. Это позволяет подключать мощные потребители (пылесос, инструменты, компрессоры) к розеткам с подведенными жилами 1,5 мм².

Расчет сечения жил

Сечение вводного кабеля в квартиру

Вводный кабель в квартиру

При расчете диаметра жил вводного кабеля нужно математически подсчитать, сколько потребителей могут быть подключены к линии одновременно и их суммарную мощность. Если взять способность медного провода пропускать 2,4 кВт на 1 мм² без потери своих характеристик, нетрудно получить требуемый результат. Если предельное расчетное потребление составляет 12 кВт, минимальное допустимое сечение составляет 5 мм². Для пиковых нагрузок лучше его немного увеличить и остановится на 6 мм². Затем нужно развести кабели от счетчика по комнатам. Расчет проводится аналогично. Рекомендуемый параметр составляет 4 мм² до монтажных коробок. Такие провода гарантированно выдержат до 12 кВт нагрузки на одно отдельное помещение.

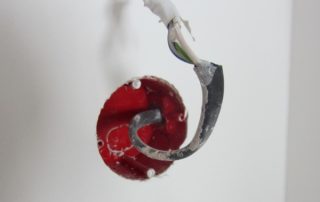

Сечение кабеля для розеток

Кабель для розетки

От правильности выбора сечения проводов для розеток зависит безопасность эксплуатации жилья и удобство проживания в нем. Стандартные бытовые розетки рассчитаны на максимальное сечение присоединяемых к ним жил 2,5 мм. Этот параметр обусловлен ограничениями, которые присущи домовой линии. Она просто не выдержит, если все потребители одновременно задействуют по 10-15 кВт в каждой квартире. Превышение допустимой нагрузки приведет к отгоранию контактов, плавлению изоляции или выходу из строя общего трансформатора.

Для кухни и ванной нужно выбирать провода с сечением 2,5 мм, так как в этих помещениях находятся самые мощные потребители. Для гостиной, детской и спальни достаточно линии с жилами 1,5-2 мм. Этого хватит для подключения каминов, кондиционеров и прочей бытовой техники.

Сечение проводов для освещения

Провода для освещения

Выбор материала для обустройства систем освещения основывается на типах ламп, которые будут для этого использоваться. Если это будут галогенные или спиральные изделия, стоит позаботиться о достаточной мощности проводки. Но даже если будет установлена лампа на 10 рожков по 100 Вт в каждом, суммарная мощность конструкции не превысит 1кВт.

Сегодня мало кто пользуется лампами накаливания, переходя на светодиодные кристаллы, которые при одинаковой яркости свечения потребляют в 6-10 раз меньше энергии. Исходя из этого, для монтажа системы освещения достаточно кабеля с проводами 0,5-1 мм. Все, что толще, будет перестраховкой и ненужной тратой денег.

Выбор однопроволочного или многопроволочного кабеля

Монолитная жила обладает жесткостью и ломкостью при многократных сгибаниях. Кабель сложно протаскивать в криволинейных каналах, так как он плохо гнется, а после этого уже не выпрямляется. Вместе с тем, цельный провод сохраняет проводимость и площадь сечения на протяжении всего своего периода эксплуатации, который может составлять до 100 лет.

Работать с многожильным проводом проще. Он гибкий, прочный и упругий, легко протаскивается в самые сложные полости. Минус состоит в том, что сечение ниток постепенно сокращается из-за окисления их стенок. Со временем патина может забрать до 50 % материала, что приведет к снижению мощности и пропускной способности линии.

Как отличить качественный кабель от некачественного

В строительных магазинах представлен широкий ассортимент электрической прокладочной продукции. Разобраться в ней трудно, но возможно.

Отличить качественный кабель от некачественного можно по таким признакам:

  1. Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
  2. Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
  3. Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
  4. Размер сечения. Проверяется механическим или электронным приборам.
  5. Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
  6. Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.
Измерение сечения с помощью штангенциркуля
Проверка кабеля на обрыв методом прозвонки всех жил
Изоляция кабеля не прошла проверку на горючесть

В последнюю очередь нужно обращать внимание на маркировку кабеля. Она должна быть нанесена четким и ровным шрифтом с указанием марки, наименования предприятия-изготовителя, обозначения стандарта и года выпуска.
