Требования к электропроводке в частном доме: рассмотрим подробно

Как смонтировать проводку в частном доме?

Установка электропроводки в частном доме по многим параметрам отличается от проводки в квартире. Ведь для частного дома отличаются правила ввода электроэнергии, здесь может быть достаточно много мощных электроприемников, а также имеются подсобные помещения и наружное освещение. Все эти параметры значительно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Содержание

• Требования к установке основных элементов электрической сети дома
  • Ввод электроэнергии в частный дом
  • Установка распределительного щита
  • Выбор способа монтажа проводки
• Наружная проводка
• Вывод

Требования к установке основных элементов электрической сети дома

Электрическую сеть частного дома условно можно разделить на несколько компонентов. Одним из первых из них является ввод электроэнергии в дом, затем следует распределительный щиток, которых может быть два и более. Отдельным вопросом является разводка электроэнергии по дому, а также вне помещения.

Ввод электроэнергии в частный дом

Одним из самых «болезненных» вопросов является подключение дома к электроснабжению. Осуществляет данное действие ваше предприятие Энергосбыта.

Для осуществления подключения оно потребует от вас проект электроснабжения дома, а также технические условия подключения. Оформить всю эту документацию своими руками достаточно проблематично поэтому здесь проще обратиться в специализированные организации.

Ввод в частный дом воздушной линией

• Мы же остановимся на чисто технических аспектах ввода электроэнергии в здание. Ввод в дом может осуществляться двумя способами – кабельной или воздушной линией. На практике Энергосбыт в 90% случаев требует выполнять ввод воздушной линией, которую проще проверить на отсутствие хищений.
• Ввод воздушной линией обычно выполняется проводом СИП. Количество жил и его сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно провода с сечением фазной жилы в 16 мм².

Провод СИП для однофазной сети

• Расстояние от дома до столба магистральной сети должно быть не более 25 метров. Если это расстояние выше, то потребуется установка дополнительного столба.
• Высота расположения креплений провода на доме должна быть не меньше 2,75 метров. При этом от козырька крыши провод должен быть удален не менее чем на 20 см. При параллельной прокладке с фасадом дома согласно п. 2.4.57 ПУЭ провод должен быть не менее чем на 20 см удален от стены дома и не менее чем на 1 метр от окон, балконов или террас.

• Перед тем как провести электропроводку в частном доме следует решить вопрос установки счетчика. В последнее время все активнее практикуется его установка на фасаде дома. Это позволяет вам от счетчика до распределительного щита подключение выполнить более удобным кабелем.
• Если же счетчик располагается в распределительном щите, то до самого щита вас скорее всего обяжут прокладывать провод СИП.
  Этот провод достаточно неудобен для его прокладки сквозь стену и для заводки в распределительный щиток, но по-другому Энергосбыт может не выполнить подключение.

Обратите внимание! На разных сайтах можно встретить предложение по установке вводного автомата на фасаде дома к вводу которого подключают провод СИП, а к выводу более удобный кабель. Но нормы ПУЭ запрещают установку таких автоматов.

• Проход провода через стену дома должен выполняться в металлической трубе. При этом труба должна быть выполнена таким образом, дабы исключить попадание и скопление в ней влаги.

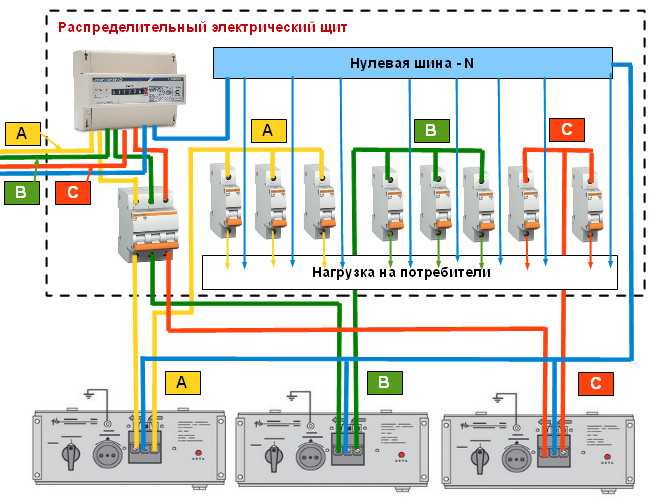

Установка распределительного щита

Питающий кабель ввода электроэнергии приходит на распределительный щиток. Здесь у нас установлен вводной автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматизации.

По сути это является «сердцем» нашей электрической сети дома, поэтому его правильной установке следует уделить самое пристальное внимание.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте разберемся какое электрооборудование устанавливается в нем.

Вводной автомат однофазный Вводной автомат трехфазный	В каждом распределительном щите обязательно есть вводной автомат. Он может быть однофазный или трехфазный в зависимости от питающей сети.
Однофазный счетчик Трехфазный счетчик	Если счетчик не установлен на фасаде дома, то он располагается в распределительном щите.
Шины для распределительного щита	От счетчика провода питания обычно подключаются к шинам.
Однополюсный групповой автомат	От шин происходит распределение на отдельные группы. Защищают отдельные группы групповые автоматы.
Автомат УЗО	Для защиты человека от случайного прикосновения предназначены автоматы УЗО. Для некоторых групп их установка обязательна
Ограничитель перенапряжения трехфазный	Для дополнительной защиты электрической сети в распределительном щите устанавливают ограничители перенапряжения. Их установка особенно актуальна для домов, запитанных от воздушных линий.
Прибор контроля качества электроэнергии трехфазный	Для дополнительного контроля качества электроэнергии возможна установка специальных приборов. Важно дабы эти устройства были лицензированы соответствующим образом. Дабы их показания можно было использовать в суде.
Трансформатор 220/12В	Если в нашей электрической сети планируется сеть 12В, то трансформаторы так же практичнее установить в распределительном щите.

Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ. Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита.

• Согласно п. 7.1.28 ПУЭ распределительные щиты следует устанавливать в сухих помещениях, в местах удобных для обслуживания. Если данное помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водопроводных и тому подобных труб должна быть не меньше 1 метра. При этом сами трубопроводы не должны иметь в данном помещении ответвлений, задвижек или фильтров. Исключение составляют только ответвления к отопительным регистрам помещения.
• Пункт 7.1.29 ПУЭ запрещает установку распределительных щитов под санузлами, кухнями, банями и тому подобными помещениями. Допускается такая установка только при соответствующей гидроизоляции.
• Перед тем как провести проводку в частном доме следует правильно установить распределительный щит. Для этого можно использовать навесный или встроенные щиты. И выбор способа установки во многом зависит от типа проводки, который вы будете применять в дальнейшем.

• Для помещений, стены которых выполнены из горючих материалов лучше применять навесный щиты. При этом сами щиты должны быть обязательно выполнены из несгораемых материалов.
• Для помещений, стены которых выполнены из несгораемых материалов можно применять щиты, изготовленные из сгораемых материалов. В этом случае можно применять как щиты навесного, так и встроенного типа.
• Согласно п.7.1.22 ПУЭ распределительный щит для частного дома может быть не один. Если у вас имеются помещения, обособленные в хозяйственном отношении, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него же обычно запитывают наружное освещение. В некоторых случаях для наружного освещения монтируют ещё один распределительный щит.

Выбор способа монтажа проводки

В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает непосредственно к потребителям – светильникам, розеткам и другим электроприборам.

Распределение осуществляется благодаря электропроводки и от ее правильного монтажа во многом зависит надежность вашей электрической сети.

Проводка в частном доме может быть смонтирована открытым и скрытым способом (см. Правила монтажа электропроводки: рассмотрим подробно). В принципе в любом доме можно выполнить монтаж проводки любым из этих способов. Только вот цена такого монтажа может существенно отличатся.

Итак:

• Открытую проводку чаще всего применяют в домах, изготовленных из сгораемых материалов. В этом случае достаточно использовать металлические трубы, короба или гофру для прокладки кабеля или провода. Кстати при использовании кабеля можно обойтись и менее жесткими требованиями.
• А вот чтоб выполнить скрытую проводку в таком доме придётся повозится. Дело в том, что согласно п.2.1.49 ПУЭ в этом случае провод должен быть защищен со всех сторон слоем несгораемых материалов. При этом их толщина должна быть не менее 1 см.

Скрытая проводка

Итак:

• Скрытую проводку чаще всего применяют в строениях, выполненных из несгораемых материалов. В этом случае провода можно прокладывать непосредственно по стенам конструкций с последующим оштукатуриванием.
• Если же вы не хотите штробить стены, то вполне возможно прокладка провода и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из сгораемых материалов.
• Эти правила подходят для жилых помещений. Но для бытовых комнат имеются определенные ограничения. Так п.7.1.37 ПУЭ рекомендует выполнять только открытым способом проводку в сырых и особо сырых помещениях. Кроме того, инструкция рекомендует применять только открытый способ монтажа проводки в подвалах и чердаках.

Монтаж проводки на чердаке

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этих целей здесь должен применяться только кабель.

Обратите внимание! Для кухонь квартир допускается применять тот же тип проводки, как и для жилых помещений.

• Пункт 7.1.40 требует применение в ваннах, саунах, душевых и тому подобных помещениях применение только скрытой проводки. Только в отдельных случаях допускается применение открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения. И для наружных сетей правила имеют свои нюансы.

• Проводка вне зданий может быть смонтирована воздушной или кабельной линией. Воздушные линии на садовом участке монтировать достаточно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к кабельной разводке под землей.

Для защиты от механических повреждений следует использовать не металлические изделия

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Пункт 2.1.78 ПУЭ категорически запрещает такой способ монтажа. Для защиты от механических повреждений в этом случае следует использовать пластиковую гофру или трубы.
• А вот для прокладки не по земле, а по фасаду зданий применение металлических труб или гофры не запрещено. Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.

Проводка по кирпичному фасаду дома

• При этом во всех случаях механическую защиту провода или кабеля следует уплотнять и выполнять таким образом, дабы полностью исключить вероятность скопления и попадания влаги как на видео. Это касается даже вероятного выпадения росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения обязательно должна быть дренажная система. Это должно исключить вероятность скопления влаги над самим светильником.
• Да и вообще для всех электротехнических изделий и светильников обязательно наличие соответствующей защиты. Для наружной установки такая защита должна быть не ниже чем IP44.

Вывод

Мы очень надеемся, что наша статья помогла вам узнать, как правильно сделать электропроводку в частном доме. Но этот вопрос достаточно широк и полностью раскрыть его в одной статье просто невозможно.

Ведь кроме самого процесса монтажа следует уделить внимание выбору сечения проводов, электрической схеме, а также множеству мелких нюансов характерных для различных комнат. Поэтому более подробно со всеми особенностями монтажа и проектирования вы можете познакомится на других страницах нашего сайта.

Монтаж электропроводки в частном доме своми руками

   В собственном жилище многое можно сделать своими руками: выровнять стены, поклеить обои, уложить ламинат и многое другое. Монтаж электропроводки тоже можно сделать самостоятельно. Но только в том случае, если есть соответствующее образование или навыки. В противном случае работу лучше сделают профессионалы. Иначе последствия могут быть весьма плачевны. Но дополнительные знания, хоть и теоретические, помогут оценить проведенные работы. Тем более, что проведение электричества в частном доме отличается от тех же работ, но в квартире.

Различия электрификации многоквартирного и частного домов.



 В первую очередь, различие в том, что в частном доме нужно учитывать монтаж электропроводки и в других зданиях, находящихся на участке (летняя кухня, веранда, хозяйственные постройки), а также стоит продумать освещение двора.

В частном доме нужно учитывать микроклимат, ведь дом подвержен влиянию ветров, осадков, холодов. В многоквартирных домах существует множество различного электромеханического оборудования, о котором обычно даже не задумываются жильцы, в то время как в частном доме все несколько проще и нет посредников (ЩЭ, рубильники).

Поэтому и электромонтаж в частном доме нужно начинать вместе с постройкой.

Электрификация частного дома воздушным путем.



  Перед началом работы необходимо составить схему монтажа электропроводки. С ее помощью работа будет проще. Также схема нужна для того, чтобы знать какие расходные материалы потребуются, будет известно какой длины нужно приобрести провода, также легче произвести расчет сечения провода на определенном участке. На схеме будет видно, сколько будет нужно распределительных коробок, выключателей. С помощью схемы определяются места установки силовых элементов, ввода питающих кабелей. Обычно частные дома электрифицируются по воздушной линии 0.4 кВ, с ее опоры к вводному электрощиту проводятся фазный, нулевой и рабочий приводы. На этом этапе безоговорочно потребуется помощь специалиста, который является работником организации-собственника линии электропередач.

Что учитывается в электросхемах?



В схеме учитываются определенные потребительские группы, к которым нужно будет подводить электричество. Сюда входят: освещение, хозяйственные постройки, розетки, силовая группа (стиральная машина, плита и прочие).

Для упрощения работы по созданию схемы нужно иметь точный план будущего дома. В схеме для каждой потребительской группы нужно учесть автоматические выключатели. Они служат дополнительной защитой.

При создании схемы нужно учитывать несколько очень важных моментов:



[su_dropcap style=»flat» size=»2″]1[/su_dropcap] Все выключатели, розетки и прочие электроточки должны располагаться на открытых местах. Чтобы был обеспечен свободный доступ.

[su_dropcap style=»flat» size=»2″]2[/su_dropcap] Выключатели также должны быть не за предметами мебели, а на открытых пространствах. Желательно располагать их на одинаковой высоте от пола во всех помещениях.

[su_dropcap style=»flat» size=»2″]3[/su_dropcap] При планировании расположения и количества розеток важна комната, в которой они будут находиться. В кухне розеток должно быть больше. При планировании примерно учитывайте расположение мебели и электроприборов, чтобы в дальнейшем не пришлось использовать удлинители. Необходимо помнить о том, что розетки должны быть на расстоянии минимум полметра от металлических предметов, например, электроплиты, раковины на кухне.

[su_dropcap style=»flat» size=»2″]4[/su_dropcap] При создании схемы все линии должны проходить по вертикали или по горизонтали. При верхней разводке кабеля нужно отступить 15 сантиметров от потолка. И 15 сантиметров от пола, если разводка нижняя.

Схема электропроводки должна быть на виду. Можно приклеить ее внутри распределительного щитка. Обязательно на ней нужно отметить какой автоматический выключатель питает каждую группу и что к ней подключено.

Ввод кабеля в дом.



Для этого существует несколько способов. Самым лучщий признан прокладка  кабеля  землей. При этом на кабель исключены физические воздействия, он не будет залит водой во время дождей. Минус заключается в том, что способ относится к трудоемким из-за необходимости копать траншею до 1 метра глубиной. Такая траншея должна идти от дома и до самой ЛЭП.

Если все-таки выбран этот способ, то дополнительно нужно приобрести специальные трубы, в которые будет укладываться кабель перед тем, как закопать траншею. Такие трубы производятся из пластика и стали. Понятно, что одной такой трубой не обойтись, придется приобрести несколько. Диаметр подбирается с расчетом, чтобы трубы входили друг в друга для большей герметизации. Места соединений труб нужно будет закрепить с помощью смолы и замотать тканью. Сварка соединений не требуется.

Следующий способ ввода кабеля – через крышу. В этом случае тоже потребуется труба, но уже с таким расчетом, чтобы ее можно было установить вертикально вдоль стены. Крепление проводится с помощью саморезов. Кабель может быть любым, в рамках требований к условиям наружной проводки. В настоящее время для наружной проводки создан специальный кабель, для которого не требуется дополнительный поддерживающий трос. Такой кабель (СИП) производится двух видов: двух- и четырехжильный. Кабель защищен от хищения тем, что при попытке сжечь изоляцию металл тоже сгорает. Главное, чтобы воры разбирались в кабелях и знали, что именно этот кабель не принесет им дохода.

И последний способ – ввод кабеля через стену. Естественно, что кабель не просто так проводится сквозь дырку в стене. Для начала к стене монтируются изоляторы. Сквозь стену пропускается металлическая труба необходимого диаметра. Вот через всю эту конструкцию и проводится кабель. При использовании самонесущего изолированного провода можно обойтись без изоляторов, но в металлическую трубу дополнительно нужно вставить еще и пластиковую. Свободное пространство между кабелем и трубой заполняется минеральной ватой. Она выполнит функцию изолятора и утеплителя.

Порядок выполнения работ.



[su_dropcap style=»flat» size=»2″]1[/su_dropcap] Прокладка основного кабеля. Внутри помещения для этого используются плинтуса или специальные каналы. Для начала кабель нужно порезать на несколько частей, количество их должно соответствовать количеству выключателей и розеток. Соответственно длина кабеля должна быть равной расстоянию от розетки до выключателя с учетом запаса около 15 сантиметров. Каналы монтируются по горизонтали или вертикали. Затем укладывается кабель, но канал оставляется временно открытым.

[su_dropcap style=»flat» size=»2″]2[/su_dropcap] Монтирование распределительных коробок. Коробки устанавливаются в местах разветвления проводов от основного кабеля. Предназначение распределительных коробок в том, чтобы кабель был удобно разделен по помещениям. Для соединения кабеля внутри коробки применяются различные варианты

[su_dropcap style=»flat» size=»2″]3[/su_dropcap] Установка розеток. Монтаж розеток производится на стенах, предварительно укладывается изоляционный материл (алюминий, асбест). Если монтируется кабель с тремя проводами, то подключать нужно все три. Желтый и зеленый провод зажимаются в заземляющий контакт, а оставшийся на контакт питания.

[su_dropcap style=»flat» size=»2″]4[/su_dropcap] Монтаж выключателей. Аналогично монтированию розеток.

[su_dropcap style=»flat» size=»2″]5[/su_dropcap] Установка светильников. Светильники могут быть встроенные, накладные и уличные. На упаковке светильников обычно есть инструкции по монтажу. Подключение проводится с использованием желтых и зеленых проводов.
[su_dropcap style=»flat» size=»2″]6[/su_dropcap] Монтирование электрощитка. От его установки зависит вся система электроснабжения в доме. Обязательно должен учитываться лимит электроэнергии. Его можно узнать, прочитав договор между энергетической компанией и потребителем. Автоматику выключения монтируют согласно потребляемой мощности. Мощность автомата 5,9кВт, которая подходит для кабеля сечением 2,5 требует установить автомат 16А, мощность 4,1 кВт требует установки автомата 10А.

[su_dropcap style=»flat» size=»2″]7[/su_dropcap] Монтаж контура заземления. Без этого не обойдется ни одна электропроводка в частном доме. Для этого нужна траншея глубиной полметра и длиной до 3 метров. Копать нужно начинать на некотором расстоянии от угла дома. Затем в дальней точке канавы нужно вбить три арматуры (2. 5*16мм) и соединить их металлической проволокой. Другой конец проволоки прикрепляется к стене дома и там же приваривается болт до 10мм в диаметре. Теперь к проводу нужно прикрепить РЕ кабель. После этого траншею можно закопать.

Электропроводка в каркасном доме.



Этому разделу тоже стоит уделить внимание, поскольку каркасные дома приобретают популярность среди желающих жить в частном доме. Для осуществления энергоснабжения в подобных домах используются различные варианты выполнения работ.
Самый малозатратный способ – открытая проводка. Этот способ признан и самым простым среди других. В этом случае можно просто проложить и закрепить провода, но советуем спрятать их в кабель-каналы, будет выглядеть элегантнее и аккуратнее.
Следующий вариант – скрытая проводка. Для этого обязательно требуются металлические трубы, в которые будут укладываться провода. Способ затратен по времени и финансам. Но считается безопасным, что немаловажно при монтаже энергоснабжения в деревянных помещениях. Возможен вариант скрытой проводки со размещением кабелей в стенах. В таком случае понадобится принять дополнительные меры защиты от возгорания.

Важные дополнения.

[su_note note_color=»#ecf79e» radius=»4″]

1. Диаметр трубок подбирается из расчета общего диаметра проводов.

2. Диаметр трубки должен быть больше указанного выше общего диаметра на 1/5.

3. Гофрированные трубы не возгораются, следовательно, их использование будет служить дополнительной защитой от огня.

4. В ванной комнате стоит установить специальные розетки, учитывая повышенную влажность в этом помещении. [/su_note]

Итак, если к монтажу электроснабжения в доме подойти со всей ответственностью, то работы будут выполнены на «отлично» и хозяин будет точно знать где и какой проводок проходит. Владея специальными знаниями, проводку можно смонтировать так, как требуется, с обеспечением удобства в использовании.
