Ремонт электролобзика своими руками: с видео и фото

Общая эффективность работы целого механизма, зависит от каждой его отдельно взятой детали. В случае с современным электрическим лобзиком, с относительно сложной конструкцией, дела обстоят именно так. Каждый элемент этого устройства призван выполнять определенную функцию ради общего результата – выполнения контролируемого распила. При возникновении неполадок на одном из узлов механизма, работоспособность инструмента может снизиться, вплоть до нуля. Чтобы вернуть свой аппарат в строй, достаточно найти и устранить “слабое звено”. О том, как починить электролобзик своими руками, и уменьшить дальнейший износ его деталей, расскажем далее.

Устройство и принцип работы электрического лобзика

Чтобы научиться определять и устранять неисправности механизма, необходимо сначала понять, как он устроен. Многочисленные компоненты конструкции электролобзика, с первого взгляда могут показаться довольно сложными для понимания. На самом же деле, принцип работы данного устройства весьма прост, особенно для тех, кто хоть немного смыслит в технике. Далее мы расскажем, как работает электрический лобзик, обрисовав основные моменты наиболее популярным языком, понятным даже неискушенному в электрике читателю.

В основе механизма любого электрического лобзика, лежит электродвигатель, редуктор и шток. Это главные элементы, заставляющие пилку совершать необходимые движения. Зачастую к двигателю подключается охлаждающий вентилятор и механизм маятникого хода. Функцию подачи энергии и в некоторых моделях регулирования скорости, выполняет специальная пусковая кнопка с электросхемой. Все вышеперечисленные элементы, компактно и надежно размещаются в пластиковом корпусе, взаимодействуя между собой.

Для получения высокочастотных возвратно-поступательных движений пильного полотна, подаваемая в электроинструмет энергия, проходит в его корпусе значительные трансформации. Минуя пусковую кнопку, электричество переходит на графитовые щетки двигателя, заставляя ротор вращаться вокруг своей оси. Крутящий момент передается на специальный механизм “редуктор”, который преобразует движение из вращательного в возвратно-поступательное, направляя его на шток. Финальным узлом является крепежный элемент, который надежно соединяет шток с пильным полотном, образуя прочную подвижную конструкцию.

Виды неисправностей

Продолжительная или неправильная эксплуатация инструмента, может с большой вероятностью стать причиной его поломки. Неисправность устройства появляется в результате чрезмерного загрязнения, износа деталей механизма или замыкания электродвигателя. Ремонт электролобзика, в зависимости от особенностей поломки, сводиться к чистке и смазке элементов, или их полной замене. Ниже, мы рассмотрим самые распространенные типы поломок.

Механические неисправности

К данной категории можно отнести загрязнение, износ или полную поломку деталей механизма. Двигатель инструмента при этом работает, но получить требуемый распил, не выходит. Причин механических поломок, требующих производить ремонт электролобзиков, может быть несколько. Вот самые типичные из них.

Лобзик пилит криво
Значительный увод вильного полотна в сторону от намеченной линии, зачастую связан с механизмом крепления пилки или штоком. Причиной этому может быть сильное загрязнение деталей или их изнашивание. Для исправления ситуации, требуется снять детали, отчистить их ветошью и собрать обратно. Если проблема останется, шток или крепеж следует заменить.

Сильная вибрация и шум
Странные звуки, нехарактерные для работающего электроинструмента, обычно исходят от неисправного редуктора. Связано это может быть с отсутствием смазки, загрязнении или поломке зубчиков шестерней. Для выяснения точной причины, и её дальнейшего устранения, необходимо снять боковую часть корпуса и визуально осмотреть механизм на наличие вышеперечисленных проблем. В случае поломки, механизм следует заменить на аналогичный.

Лобзик бьет при распиле
Регулярные толчки инструмента при работе, могут быть связаны с маятниковым механизмом или штоком. Причиной этому, в основном, служит повреждение деталей, и в редких случаях, их сильное загрязнение. Для починки лобзика с подобной неисправностью, его следует разобрать, выявить неисправный узел и заменить его на аналогичный. Если явных повреждений нет, следует полностью отчистить и смазать все детали.

Неисправности двигателя

Как ни странно, многочисленные поломки электролобзика, возникают не только на подвижных деталях, взаимодействующих друг с другом элементов. Очень часто устройство перестает функционировать (частично или полностью) по вине испорченной электроники. Для выявления подобных неисправностей, требуется специальный прибор “мультиметр”, определяющий характеристики тока в цепи устройства. Он необходим для полной диагностики, хотя некоторые проблемы можно выявить и без него.

Лобзик не включается
Полное отсутствие жизнедеятельности инструмента обусловлено отсутствием контакта двигателя с сетью. Причины такой неприятности кроются в проводке или пусковой кнопке. Для выявления неисправности, требуется полностью осмотреть, а лучше прозвонить кабель инструмента и внутреннюю проводку. Работоспособность кнопки проверяется путем соединения проводки напрямую с мотором. Если, при включении в сеть инструмент работает, значит проблема в ней. Неисправный контакт следует заменить.

Не пилит под нагрузкой
Рабочий с первого взгляда инструмент совершенно не справляется с некогда простыми задачами и тормозит даже на материалах небольшой толщины. Значительная потеря мощности связана с повреждением двигателя. Якорь для лобзика, по причине короткого замыкания не создает достаточного импульса вращения, создавая иллюзию работы. Обычно инструмент с такой поломкой искрит и издает характерный запах гари. Для точного определения места короткого замыкания, части статора и ротора мотора поочередно прозванивают мультиметром. Решением служит замена поврежденной части или мотора целиком.

Плавающие обороты и запах гари
Когда при работе, инструмент периодически покидают силы, снижая его мощность и сопровождая все это запахом гари, стоит обратить внимание на его проводку. Для выявления слабого контакта, необходимо снять крышку корпуса и визуально осмотреть все провода и их соединения на наличие дефектов. Делать это лучше при помощи мультиметра, обратив внимание на пусковую кнопку и обмотки электродвигателя. Для восстановления целостности цепи, следует заменить проводники или зачистить обугленные контакты.

Искрение щеток при работе
Обильное образование искр, возникающее в районе коллектора при работе инструмента, может быть связано не только с неисправностью двигателя, но и с дефектом графитовых щеток. В современном мире, данная комплектующая является одной из самых часто заменяемых деталей при ремонте техники, поэтому многие электролобзики имеют специальные пазы для быстрого и удобного съема. Произвести замену можно самостоятельно. Достаточно отсоединить старые щетки от контактов и подключить на их место новые.

Замена штока

Процедура по извлечению испорченного штока с установкой нового, достаточно тривиальна и сводиться к банальному разбору инструмента. В зависимости от конструкции электролобзика, получить доступ к элементу можно путем откручивания передней панели или боковой, если первая отсутствует. Неисправный шток вынимается и на его место ставиться новый. При установке следует обратить внимание на подвижные металлические части, расположенные на основании штока. Их необходимо расположить таким образом, чтобы они попадали в пазы верхнего крепления и металлической рамки служащей основанием штока. Собранную конструкцию, необходимо обильно смазать густой смазкой, такой как литол-24.

Более наглядную демонстрацию замены штока, можно увидеть в нижеприведенном видеоролике про ремонт лобзика фиолент своими руками.

Замена пилкодержателя

Производить замену некоторых видов креплений, гораздо проще чем найти данные детали. Чтобы произвести подобную операцию с колодочными и винтовыми зажимами, не требуется даже раскручивать корпус инструмента. Пилкодержатели такого типа крепятся к концу штока при помощи одного или двух винтов, что позволяет достаточно удобно их поменять. В случае с некоторыми винтовыми креплениями, замена потребует снятия штока для более удобной и надежной фиксации держателя.
В нижеприведенном видео про ремонт электролобзика своими руками, наглядно демонстрируется процесс замены колодочного типа крепления.

Если простыми пилкодержателями дела обстоят относительно просто, то замена быстрозажимного может вызвать некоторые затруднения, особенно у неопытного мастера. Начнем с того, что подобные типы крепления, по расположению рычагов, делятся на радиальные, боковые и фронтальные. Первый вид самый распространенный и запчасти для его ремонта можно найти, но последние 2 являются уникальными, заказать которые можно напрямую у производителя. В случае с радиальным типом крепления, можно приобрести рем комплект и попробовать перебрать его своими силами, но лучше всего будет купить его в собранном виде, вместе со штоком.

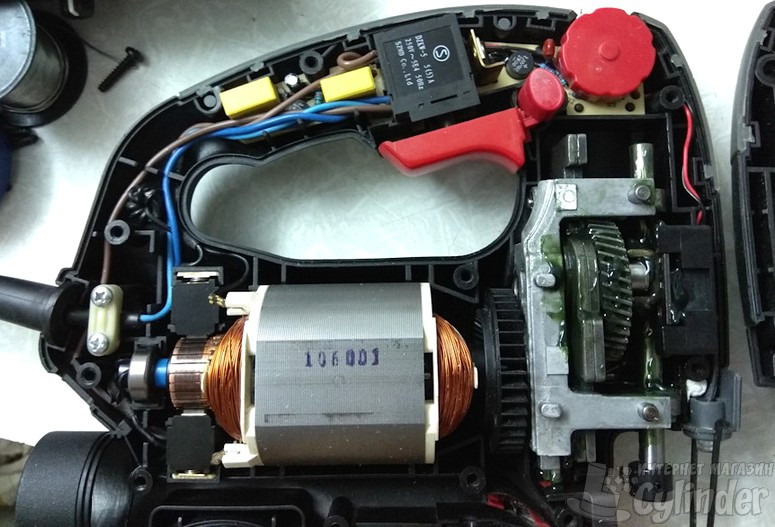

Замена щеток

По причине стирания, или сгорания контактов, щетки для лобзика очень часто становятся главными претендентами на замену. В некоторых моделях электроинструментов, такая операция не требует снятия корпуса и происходит банальным откручиванием пары ботов. К сожалению, функция быстрого доступа предусмотрена далеко не на всех моделях, поэтому рассмотрим более распространенный вариант.
В первую очередь, необходимо получить доступ к электродвигателю. Для этого разбираем корпус или снимаем его определенную часть. Далее, в области коллектора, ищем щетки и изучаем принцип их крепления. На разных моделях инструментов, крепления данных элементов может значительно различаться. Где-то они прижимаются металлическими пластинами, где-то защелкиваются специальными рычажками, а бывает и вовсе держаться за счет корпуса инструмента. Сам процесс замены, не представляет из себя какой-то невероятно сложный ремонт электролобзика своими руками. Достаточно аккуратно вытащить дефектные щетки и заменить их на новые, идентичные. Подобный процесс наглядно демонстрируется в следующем видео.

Замена пусковой кнопки

Когда инструмент перестает реагировать на команду подачи энергии, первым делом стоит проверить пусковую кнопку, прозвонив её мультиметром. Убедившись в неисправности элемента, отсоединяем его контакты и вынимаем его из корпуса. На данном этапе, есть 3 варианта развития события:

• Кнопку можно попробовать разобрать и починить самостоятельно.
• Соединить провода напрямую и запускать инструмент путем включения вилки в розетку.
• Поискать подходящую кнопку в специализированных магазинах или рынках, и заменить.

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине. Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.
Если Вы хотите произвести ремонт кнопки электролобзика самостоятельно, рекомендуем ознакомиться с нижеприведенным видеороликом, в котором данный процесс демонстрируется очень подробно.

Профилактика инструмента

Продолжительный срок службы и неизменная эффективность инструмента, зависят не только от особенностей его эксплуатации, но и от своевременного ухода за его механизмом. Регулярные профилактические мероприятия существенно снизят износ деталей, уменьшив вероятность серьезных поломок.
Проведение подобной процедуры, потребует лишь отвертки, куска ветоши для отчистки и немного консистентной смазки. Весь процесс занимает не более часа и заключается в разборке электролобзика и аккуратной отчистке его деталей. Наиболее тщательно необходимо отчищать и смазывать узел редуктора и штока. Проводить профилактику, следует по мере загрязнения инструмента, исходя из частоты его использования.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Схема Электрической Лобзика — tokzamer.ru

Поломки случаются и здесь. Длина вылета пилки.


Профилактика поломок Профилактические мероприятия всегда продлевают срок службы любого инструмента, в том числе и электролобзиков. Это устройство с электрическим приводом, предназначенное для получения криволинейного реза.

В первую очередь вырезаются пластины под станину.
Плавный пуск электроинструмента. Схема устройства

Червячная передача якоря не прослужит долго, если начинать процесс резания до выхода двигателя инструмента на оптимальную мощность. Электролобзик может иметь функцию замены пилы.

Для этого одним щупом надо прикоснуться к выводу обмотки, а вторым к стальному сердечнику.

Причём поломки эти взаимосвязаны. Для этого понадобится обычный болт М5 с гайкой.

Транзистор ТЗ, включенный по схеме эмиттерного повторителя, служит для согласования выходного сопротивления мультивибратора с внутренним сопротивлением измерительной головки ИП. Чертежи для сборки модификации найти очень просто.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

Ремонт эл лобзика

Частые неисправности

Для обычного автомобильного четырехтактного четырехцилиндрового двигателя применяется индуктивный датчик. Перед поиском неисправности лобзика, понадобится вооружиться такими приборами, как мультиметр и пробник.

Таким образом появится еще больше прямолинейности. Если рассматривать устройства с блоками управления, то для модели потребуется контроллер.

Одним из основных выступает не столь высокая точность резки образцов, если работать вручную. Модели на ножках При необходимости можно сделать данный лобзиковый станок своими руками.

Удобно то, что по первому требованию сделанный за короткое время станок быстро разбирается, и вы снова пользуетесь ручным электролобзиком.

Такое устройство легко справится с обработкой маленьких заготовок, толщина которых не превышает 30 мм. Устранить такую поломку можно путем разборки кнопки и зачистки контакта.

Если срез нужно сделать под углом, используется смещение опорной подошвы на нужное количество градусов.

Устройство лобзиков с электрическим приводом и их неисправности Конструкция электролобзиков разных фирм мало отличается. Есть модели, которые функционируют от переносных зарядных устройств.
Как правильно пользоваться электролобзиком

Для схемы «Простой регулятор мощности»

Для устранения неисправности понадобится перемотка электромотора или замена неисправной части — статора или ротора Неисправность кнопки — если мотор инструмента работает со сбоями, то не исключается, что причиной этого является выключатель. Лобзиковый станок существенно облегчает работу с фигурными деталями Также невозможность делать радиус изгиба столь же малым, как при использовании ручного образца за счет особенностей крепления пилки.

Пуск и остановка двигателя производятся выключателем электроинструмента, причем в его выключенном состоянии устройство ток не потребляет и может неограниченное пора оставаться подключенным к сети. К каждой модели электроинструмента, производители в инструкции указывают рекомендуемые типы смазывающих веществ для редуктора. Если пробой проводника обнаружен в статоре, его необходимо отсоединить от корпуса лобзика.

Также можно сделать поменьше движение пилки в перпендикулярном векторе движения. При этом во всех видах конструкций, не только Dewalt и Holzstar, но и других производителей может обеспечить развороты образца на градусов. Есть ряд признаков, на которые требуется обратить внимание: корпус при работе слишком сильно начал греться; при включении и дальнейшей эксплуатации слышны нехарактерные звуки; коллекторные щетки искрят; двигатель не подлежит регулировке, наблюдаются другие неполадки.

Работа узла менеджмента подробно описана в [I]. В разных моделях стоят практически идентичные втулки. А пилки, кроме длины, могут различаться по ширине от 2 до 10 мм , типу хвостовиков со штифтами или без и по толщине от 0,6 до 1,25 мм. Виной всему стало быстросъемное крепление пилки.

Ранее без такого приспособления работа с образцами ручного типа была куда более сложной. Самодельная конструкция крепится к верстаку при помощи струбцин.

Устройство электролобзика, применение, дополнительные возможности

Может показаться, что без нее можно обойтись, но тогда вам придется постоянно останавливать работу и смахивать опилки вручную. Ширина ее не должна превышать 30 см. Заготовка крепится на столе, потом под контролем мастера пила производит распил. Основные неисправности инструмента Как определить, нуждается ли электролобзик в ремонте или профилактических мерах? Конечно, важным критерием является мощность лобзика, но это не единственное, на что вы должны обращать внимание при покупке.

Некоторые эксперты отверстие делают после установки рамы. Ранее без такого приспособления работа с образцами ручного типа была куда более сложной.

Каждые пол часа останавливаться на 5—10 минут. Понадобится перемотать обмотку ротора или заменить деталь полностью Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Их мобильность зачастую дороже расширенного функционала этого самого станка. Оптимальной, на наш взгляд, является мощность в Вт. R7, С7, VD
Устройство и обслуживание электролобзика Phiolent, отзыв

Как пользоваться: правила эксплуатации и техника безопасности

Чтобы поменять ролик, надо демонтировать микропилу, разъять корпус, раскрутив болты.

Если признаки неисправностей будут повторяться, значит, причина поломки не в выключателе Поиск неисправности в электрической части может затянуться, что связано с трудностью проведения диагностических работ.

Выбирать данные элементы для обработки дерева, других материалов можно не только опираясь на отзывы, но и исходя из технических характеристик выбранного именно вами оборудования. Там установят оригинальные запчасти и дадут гарантию на выполненный ремонт.

Электролобзик Bosch: высокая цена и дорогостоящий ремонт И конечно же, Bosch. Вариантов крепления ручного электролобзика к столешнице, служащей рабочим столом станка — множество. Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. На выходе предусмотрен выпрямительный мост.

Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе. Слом штока чаще всего бывает во время механических повреждений.

В конце работы важно заняться установкой силового кабеля и подключением оборудования. Но ввиду того, что инструмент постоянно работает в экстремальных условиях, попадания древесной пыли внутрь устройства не избежать, приходится проводить сервисные работы по интенсивности эксплуатации, но не реже одного раза в год. Следует, взяв кисточку или старую зубную щетку, прочистить секции решетки.

Столешницу при помощи саморезов прикручиваем к раме. Станины в устройствах устанавливаются высокого профиля. Отзывы специалистов указывают на то, что модели на 5 кВт хорошо подходят для продольного распила. Оно должно отличаться необходимым запасом прочности и надежности в полном соответствии с условиями будущего использования инструмента. Эффект фиксирования различных напряжений в нагрузке получается в результате того, что канальные транзисторы КП имеют различные напряжения отсечки в зависимости от буквенного индекса, например, для транзистора КПЕ — это 0,,5 В, для КПЖ — 0,,2 В, для КПИ — 0, В и т.

Видео: Разборка и смазка электролобзика Если вы не чувствуете уверенности в своих силах, лучше прибегнуть к помощи специалистов. Для реализации именно такой возможности, владельцы лобзиковых станков, не имеющих ее, часто усовершенствуют крепления своих аппаратов, устанавливая на них зажимы от ручного лобзика. При износе щеток снижается контакт, поэтому инструмент при работе начинает искрить, появляется запах гари и даже не исключается оплавление корпуса. Кроме этого, на задний подшипник якоря целесообразно установить пылезащитную шайбу. Столешницу при помощи саморезов прикручиваем к раме.
Как выбрать ЭЛЕКТРОЛОБЗИК!!!!!!!!!

УСТРОЙСТВО ЭЛЕКТРОЛОБЗИКА ИЛИ РАЗБИРАЕМСЯ С ВНУТРЕННОСТЯМИ ЭЛЕКТРОИНСТРУМЕНТА

По настойчивой просьбе одного из посетителей сайта сегодня мы рассмотрим устройство электролобзика – инструмента, являющегося незаменимы помощником в профессиональном и бытовом ремонте. Для максимального удобства статья будет разбита на три части, содержащие рассмотрение: электрической части, механики, принципа работы.

В качестве «подопытного» был взят мой личный электроинструмент. За время своего существования, что он только не делал: полы деревянные, крыши, заборы из поликарбната и т.д. Кстати, о заборах из поликарбната можно почерпнуть информацию из недавно размещенного материала – «Фото заборов из поликарбоната». Сразу отмечу, что речь пойдет не о профессиональном инструменте и об инструменте с достаточно скромными характеристиками:

Технические характеристики лобзика
Электрическая мощность	300 Вт
Частота хода	3 тыс. оборотов в минуту
Глубина резки дерева	55 мм
Глубина резки пластика	10мм

Пожалуй, хватит «лить воду», перейдем к делу. Итак, вскрываем электролобзик: снимаем направляющую подошву, затем отвинчиваем винты, крепящие верхнюю крышку.

Конструктивно практически все электролобзики устроены одинаково и состоят из:

1. Механической части
2. Редуктора
3. Электрического двигателя
4. Подшипника ротора
5. Кнопки включения с фиксатором
6. Сглаживающего конденсатора.

Остановимся на каждой составляющей детальнее.

Устройство электрической части электролобзика

Электрическая часть лобзика выглядит следующим образом:

1. Обмотка статора электродвигателя
2. Выводы медной обмотки
3. Пластинки роторного коллектора
4. Ротор
5. Щеткодержатель с графитовой щеткой
6. Статор (сердечник из электротехнической стали).

Как можно заметить, в инструменте применен коллекторный электрический двигатель, основными элементами которого являются: статор, ротор, угольные щетки. Статор выполнен из электротехнической стали и имеет прямоугольную форму с пазами, в которых располагаются статорные обмотки. Статорных обмотки две – располагаются они друг напротив друга.

Ротор двигателя являет собой вал (располагается внутри статора) со специальными канавками, в которых размещаются так называемые якорные обмотки. От данных обмоток выходят выводы, соединяемые с коллекторными пластинами. Сам коллектор запрессован на конце вала ротора.

В процессе работы электродвигателя по коллекторным пластинам двигаются графитовые подпружиненные щетки. Благодаря последним электрическое напряжение подается на обмотки якоря. К слову, при ремонте любого электроинструмента, на состояние щеток обращается первоочередное внимание.

Последнее, что следует рассмотреть в устройстве электролобзика и его электрической части – кнопка и конденсатор. Кнопка лобзика достаточно сложный по функциональности элемент. С ее помощью подается напряжение на двигатель и регулируется частота вращения вала якоря. Регулировка скорости вращения вала осуществляется посредством реостата, встроенного в кнопку. Другими словами за счет реостатной кнопки пользователь может вручную ускорить или замедлить передвижение режущей пилки.

Что касается конденсатора. Основное предназначение данного элемента – снятие остаточного напряжения с обмоток после отключения электролобзика. Кроме этого конденсатор сглаживает пульсации, возникающие в электросети вследствие работы инструмента.

С электрической частью разобрались, переходим к рассмотрению механической составляющей.

Устройство электролобзика – механическая часть

Механическая часть лобзика представлена четырьмя элементами:

1. Движущимся штоком;
2. Редуктором;
3. Вентилятором;
4. Крепежом режущей пилки.

Основным механическим узлом инструмента является редуктор. За счет редуктора обеспечивается необходимое движущее усилие. Если говорить «механическим» языком: основное предназначение редуктора – уменьшение оборотов двигателя для повышения величины крутящего момента. В большинстве современных электролобзиков используется шестеренчатый редуктор, имеющий одну передачу. Хотя встречаются и модели с несколькими передачами – например, с двумя.

Необходимо отметить, современный рынок предлагает модели лобзиков с маятниковым ходом (например, электролобзик Макита 4329), благодаря которому улучшается соприкосновение пилки с обрабатываемым материалом, а соответственно ускоряется процесс распиливания. Механическая часть таких инструментов гораздо сложнее той, которую рассматриваем мы.

Принцип работы электролобзика

Настал момент рассмотрения принципа работы инструмента. Чего-либо сверхъестественного здесь нет – достаточно «вникнуть» в устройство электролобзика. Итак, электродвигатель вырабатывает механическую энергию, которая передается через редуктор на шток с пилкой. Шток, двигаясь вниз/вверх перемещает соответственно и пилку лобзика. Для лучшей наглядности предлагаю вашему вниманию небольшое видео, в котором я постарался продемонстрировать работу лобзика. Кстати, в это же видео были добавлены и те фотоснимки, которые не были включены в данный материал.

Надеюсь, статья получилась понятной и исчерпывающей. Если же у вас остались вопросы, касающиеся устройства электролобзика, можете задавать их в формате комментариев.

С этой статьей просматривают:

Автор – Антон Писарев

Ремонт электрического лобзика своими руками

Для распиливания листового материала используется такой инструмент, как электрический лобзик. Им можно пилить не только ДСП, ДВП, фанеру и прочие листовые материалы из древесины. Этот прибор также применяется для распиливания листовых материалов, как оцинковка, нержавейка и т.п. Для этого в конструкции инструмента необходимо закрепить соответствующие для работы полотна. В процессе эксплуатации часто возникают разные неисправности, устранить которые под силу каждому мастеру. Перед тем, как провести ремонт электролобзика своими руками, необходимо разобраться с конструкцией этого инструмента и его принципом работы.

Как устроен электрический лобзик и принцип его работы

В процессе эксплуатации любого вида инструмента, возникают разные неисправности. Причины их появления разные, а для устранения необходимо знать внутреннюю конструкцию лобзика, а также принцип работы. Прибор относится к категории электроинструментов, поэтому суть его работы заключается в превращении электрической энергии в полезную механическую силу.

Работая инструментом, мало кто задумывается над тем, как он устроен внутри. Лишь при возникновении первых признаков неисправной работы прибора, возникает необходимость его разборки и изучения конструкции. После разборки можно столкнуться с массой вопросов о том, какие функции выполняет каждая деталь и механизм внутри прибора. Хотя его конструкция состоит из многих деталей, однако принцип работы довольно простой и незамысловатый. Перед тем, как ремонтировать лобзик своими руками, следует разобраться с его составными деталями и принципом их работы.

Любая модель электрического лобзика состоит из следующих основных частей:

• Электродвигатель щеточного или коллекторного типа — приводной механизм, посредством которого в действие приводится исполнительный орган, то есть, шток
• Редуктор — это передаточное звено, обеспечивающее связь электродвигателя с штоком инструмента
• Шток — это исполнительный орган прибора, который приводится в движение посредством редукторного узла. В штоке крепится насадка, то есть полотно для распиливания материала

Это основные механизмы, из которых состоит инструмент. Кроме главных элементов, в конструкции также применяются:

1. Вентилятор охлаждения электродвигателя, который крепится на валу ротора
2. Регулятор скорости, позволяющий изменять частоту маятниковых действий режущего полотна, закрепленного в шпинделе штока
3. Кнопка запуска прибора — размещается в конструкции рукоятки, и большинство моделей имеют встроенные регуляторы в этой детали

В конструкции оборудования нет ничего сверхъестественного, а принцип работы электрических агрегатов основывается на трансформации электрической энергии в механическую. На статор и ротор двигателя подается ток. На вращающийся статор подача электроэнергии осуществляется посредством графитовых щеток. Ток в обмотке статора заставляет вращаться ротор, тем самым в движение приводится вал, развивая угловую скорость.

Назначение редуктора заключается в том, чтобы превращать крутящий момент из вращательных действий в возвратно-поступательные движения. Кроме того, на редуктор также возложена опция понижения скорости, так как ротор крутится с большой скоростью, и если бы с такой частотой двигалась насадка в приборе, то она быстро бы выходила из строя без возможности достижения результатов. Редуктор состоит из шестерней, посредством которых и обеспечивается передача вращательных движений.

Возвратно-поступательные движения от редуктора подаются на шток, который является направляющим для режущих элементов. Полотно крепится в шпинделе или патроне инструмента, обеспечивая надежную фиксацию режущих насадок. В итоге насадка в виде режущего полотна приводится в движение, осуществляя распиливание материала.

Это интересно! Имея представление о том, как работает электролобзик, не составит большого труда выявить и устранить поломку деталей и механизмов инструмента. Самостоятельный ремонт лобзика начинается с того, что предварительно следует отыскать место поломки, и только после этого приступать к устранению дефекта (для этого обычно неисправный узел меняется на новый).

Поломки электролобзиков или что надо знать перед началом проведения ремонта своими руками

Если столкнулись с тем, что инструмент вышел из строя, то причинами этого не всегда является китайское качество. Ведь в большинстве случаев многие не читают инструкции и рекомендации производителя, в которых указывается допустимое время работы. Многие также используют бытовые электролобзики для выполнения сложных и тяжелых работ, что недопустимо. В итоге возникают такие виды неисправностей электролобзиков:

• Поломка электромотора
• Неисправность работы пусковой кнопки
• Заклинивание редуктора
• Выход из строя штока

Графитовые щетки и подшипники являются расходными элементами, и подлежат замене при их неисправности. Большинство электролобзиков профессионального типа имеют специальные каналы, закрытые крышками, посредством которых выполняется замена графитовых или угольных щеток. Когда известна конструкция и принцип работы рассматриваемого инструмента, можно приступать к самостоятельному ремонту. Трудностей с ремонтом никаких нет, и чтобы исход таких манипуляций увенчался успехом, понадобится придерживаться следующих рекомендаций:

1. Сначала найти точную причину неисправности
2. Выявить возможности ее устранения — это может быть замена всей детали или отдельных ее частей, например, статор электромотора
3. Приобрести соответствующего типа деталь, и установить ее вместо неисправной
4. Произвести проверку исправности работы инструмента

За годы эксплуатации лобзиков, были обнаружены самые слабые его места. Теперь, чтобы произвести самостоятельный ремонт, необходимо только ввести соответствующий запрос, и понять причину возникновения поломки. Для удобства проведения ремонта электролобзика своими руками, рассмотрим виды неисправностей и способы их устранения по разделам — это механические и электрические поломки.

Механические виды поломок электролобзиков и способы их устранения своими руками

Выявить такого типа поломки намного проще, чем электрические, однако они возникают намного чаще. К причинам возникновения механических поломок лобзиков, работающих от электросети, относятся загрязнения, износы, перегрузки и отсутствие смазочных материалов. В итоге получаем неисправный инструмент, который требует проведения ремонтных работ своими силами. Рассмотрим основные виды поломок и способы их устранения:

1. Возникает сильная вибрация и шум при работе прибора — если при работе лобзиком возникают странные звуки в виде треска и скрипа, то это первый признак неисправной работы редукторного узла. Обычно такие звуки появляются в случае, когда отсутствуют смазочные материалы в конструкции трущихся механизмов. Отсутствие смазки приводит к перегреву трущихся деталей, и как следствие, они выходят из строя. Если причиной треска является отсутствие смазки, то необходимо как можно быстрее внести ее в конструкцию инструмента, предварительно промыв редукторный механизм. Промывка нужна для того, чтобы удалить с поверхности детали мелкие металлические крупицы и пыль (продукты выработки шестерней). Если на шестернях отсутствуют зубья, что является более сложной поломкой, то устранить такую поломку можно только путем комплексной замены редукторного узла (покупать необходимо для конкретной модели инструмента Bosch, Makita, Skil, Metabo и другие)
2. Прибор пилит не ровно — часто бывает так, что лобзик уходит от намеченной линии, что связано зачастую с неисправностью крепления пилки или штоком. Если наблюдается такой вид неисправности, то устранить его своими руками можно путем очистки внутренностей штока. Обычно после проведения очистки и смазки внутренней части, неисправность в виде криволинейного распиливания устраняется. Если же проблема остается, тогда решить ее можно путем замены штока в сборе с крепежным механизмом. Еще причиной может быть неправильный выбор полотна, которое тоньше, чем предназначено для конкретной модели инструмента
3. Возникновение ударов при распиливании материалов. Проявляются такие поломки таким образом, что во время пиления происходит возникновение толчков. Эти толчки приводят к тому, что лобзик не пилит, а «бьет» заготовку режущим полотном. Связана такая неисправность прибора с маятниковым механизмом. Чтобы выявить точную причину поломки, понадобится разобрать прибор, и произвести визуальный осмотр. Визуально будет ясно, что становится причиной возникновения биения, поэтому устранить ее не составит большого труда. Для этого нужно очистить, смазать или заменить неисправную деталь
4. В патроне не держится полотно — неисправность фиксирующего механизма. Необходимо разобрать прибор, и выявить точную причину, почему в конструкции лобзика не держатся полотна. Конструкция фиксирующих механизмов лобзиков является быстросъемной, но у разных производителей механизм может отличаться. Чтобы выявить причину неисправности фиксатора полотен на лобзике, требуется выявить причину или заменить шток в сборе

К неисправностям механического типа на электролобзиках относится износ подшипников. Эти элементы нуждаются в замене при выходе их из строя. На всех приборах используется 2 шариковых подшипника скольжения, посредством которых происходит вращение ротора. Если подшипник неисправен, то ротор начинает вращаться с вибрациями, что приводит к ускоренному износу электромотора. Чтобы предотвратить необходимость ремонта электродвигателя или его замену, необходимо при первых признаках поломок подшипников, производить их замену. Узнать неисправность подшипника можно по характерным признакам возникновения избыточных вибраций.

Электрические виды неисправностей электролобзиков и их устранение

Поломки электрического типа являются более трудными в диагностировании, и для выявления точных причин, понадобится воспользоваться специнструментом — мультиметром или тестером. Рассмотрим, какие самые распространенные поломки электрической части встречаются в лобзиках, и как их необходимо устранять:

1. При нажатии пусковой кнопки, электролобзик не запускается — здесь причин может быть много. Это может быть отсутствие электроэнергии в розетке, неисправность пусковой кнопки, повреждение питающего кабеля, истирание щеток и даже выход из строя мотора. Выявлять причины поломки следует последовательно от меньшего к большему, то есть в направлении движения тока. Для этого проверяется напряжение в сети, прозванивается сетевой кабель, проверяется исправность кнопки включения. В заключении стоит перейти к проверке исправности мотора, для чего прозванивается обмотка статора и ротора. В зависимости от причины поломок, они устраняются соответствующими способами
2. Инструмент не пилит под нагрузкой — часто встречается такая поломка, когда визуально лобзик работает нормально, но стоит только воздействовать на обрабатываемую поверхность материала, как прибор начинает издавать характерный звук, снижается скорость пиления или даже вовсе возникает остановка движения полотна. Причины возникновения этих поломок следующие — износ щеток, повреждение обмотки мотора, а также неисправная работа регулятора скорости. Износ щеток выявляется визуально посредством их сильного искрения во время работы. Если повреждена обмотка, то двигатель теряет мощность, что становится причиной снижения производительности. Регулятор скорости отвечает за частоту совершения возвратно-поступательных движений полотна. Если скорость низкая, то крутящего момента может не хватать для преодоления силы трения режущего элемента обрабатываемой заготовки
3. Плавают обороты и возникает запах гари — связано зачастую с износом щеток. Если щетки были недавно заменены, то необходимо проверить коллекторный узел на роторе двигателя. Наличие нагара является недопустимым, поэтому для устранения неисправности, следует коллектор очистить спиртовым раствором. Запах гари также возникает в случае увеличения тока в обмотках двигателя. Продолжать работу с такой неисправностью противопоказано, и пока не будет выявлена точная причина поломки и устранена, лобзик эксплуатировать нельзя
4. Искрение щеток. Возникновение искр говорит о том, что снизился контакт. Снижение контакта связано с истиранием графитовой части детали, а также с возникновением нагара на коллекторных пластинах (ламелях). Обнаружить искрение щеток можно по вентиляционным отверстиям в корпусе прибора. Щетки считаются непригодными к дальнейшему использованию, если их износ превышает 30%-40%

Выявить поломки по электрической части намного труднее, однако с этим также можно справиться, если имеется представление о том, как работает электрический лобзик. После проведения ремонта лобзика своими руками, остается проверить его на исправность функционирования. Если прибор справляется с задачами, для которых он предназначен, без возникновения сторонних звуков и шума, значит ремонт прошел успешно, и остается продолжить эксплуатацию лобзика.

Это интересно! Для того чтобы разобрать инструмент, необходимо выкрутить винты (количество которых у всех производителей отличается), и снять одну часть пластикового корпуса. После этого проводятся ремонтные работы.

Замена деталей на электролобзике или быстрый ремонт

Большинство поломок рассматриваемого прибора устраняется путем замены вышедших из строя деталей. Чтобы произвести замену, понадобится предварительно купить запчасти под соответствующую модель электроинструмента. Чтобы не ошибиться с покупкой запчастей, следует предварительно снять или осмотреть деталь на приборе, и после этого покупать новую. Далее рассмотрим процесс замены составных деталей электролобзиков.

Как заменить шток на лобзике

Этот процесс не трудный, и заключается в последовательном выполнении действий. В зависимости от модели инструмента, для замены понадобится разобрать прибор полностью или частично. Процесс замены заключается в том, что старый шток следует демонтировать, а на его место в обратном порядке установить новый элемент. В завершении следует внести смазывающие вещества, посредством которых снижается эффект трения, а также увеличивается срок службы деталей. В качестве смазки лучше использовать Литол-24. Шток состоит из нескольких деталей, которые устанавливаются или размещаются в таком порядке, как они стояли с завода. Чтобы ничего не перепутать, рекомендуется процесс демонтажа снимать на фото или видео.

Как заменить пилкодержатель на лобзике

Если на инструменте из строя вышел пилкодержатель, то не обязательно для этого менять весь шток в сборе с пилкодержателем. Пилкодержатель можно заменить в индивидуальном порядке, так как к штоку крепится он посредством одного или нескольких резьбовых соединителей. Для удобства проведения манипуляций, рекомендуется демонтировать шток в сборе. Отсоединить от него неисправный пилкодержатель, и на его место установить новый.

Пилкодержатели классифицируют на радиальные, боковые и фронтальные, что зависит от производителя. Самыми простыми являются модели радиального типа, с заменой которых проблем не возникает. Другое дело — боковые и фронтальные. Их практически невозможно найти в продаже. Обычно для устранения поломки пилкодержателей, понадобится их заказывать у производителя. Можно попытаться перебрать их, воспользовавшись специальными ремкомплектами. Если не удается устранить поломку и найти новую запчасть, следует купить в сборе шток.

Как на электролобзике меняются щетки

Профессиональные модели электрических лобзиков имеют каналы быстрого доступа к щеткам для их замены. Бытовые модели не имеют таких привилегий, поэтому для их замены, понадобится разбирать прибор. Принцип замены щеток на инструментах не вызывает трудностей, и для него выполнить следующие действия:

1. Извлечь деталь из щеткодержателя, предварительно выкрутив винт или отщелкнув крепления
2. Отсоединить питающий провод
3. Подсоединить его к новой щетке, и установить в щеткодержатель
4. Аналогично выполнить процедуру для второй детали

При замене немаловажно учитывать, чтобы новые щетки имели одинаковую конструкцию со штатными, иначе их установить будет невозможно. При замене также следует проверить медные ламели, на которых не должно быть нагара, задиров и сколов.

Это интересно! Замена щеток на лобзике — это самый простой процесс, с которым справится даже женщина. При выполнении таких работ обязательно убедитесь, что инструмент не подключен к источнику питания (розетке).

Как заменить пусковую кнопку или выключатель на электролобзике

В процессе эксплуатации рассматриваемого оборудования часто встречается неисправность кнопки. Несмотря на сложность конструкции, кнопку на электролобзике можно отремонтировать. Для этого следует сначала разобрать ее, и выяснить причины неработоспособности. Обычно неисправная работа кнопки связана с ее засорением внутри или наличием нагара на контактах. Контакты зачищаются мелкозернистой наждачной бумагой или надфилем. Для удаления пыли внутри корпуса кнопки, следует воспользоваться продувочным пистолетом.

Если кнопка сгорела, то ее следует заменить. Для этого надо найти аналогичной формы деталь, и установить ее на место той, которая вышла из строя. Обычно этот процесс не вызывает трудностей. Для этого отсоединяются питающие провода, и подключаются к новому исправному элементу. На этом процесс замены завершен. Обычно на это уходит не более 15 минут свободного времени.

Профилактические мероприятия по уходу за электролобзиком

Зная, как устроен электролобзик, принцип его работы и способы ремонта своими руками, остается разобраться в еще одной детали — профилактика или как продлить срок эксплуатации оборудования. Если регулярно производить проверку наличия смазки, исправности расходных материалов, а также устранять мелкие поломки, то инструмент прослужит в несколько раз выше без проведения крупных ремонтных манипуляций.

Профилактику инструмента можно выполнять зимой, когда прибор не используется. Для этого следует разобрать лобзик, произвести визуальный осмотр, очистить редуктор и смазать его, заменить в случае износа щетки, очистить шток и шпиндель, зачистить контакты кнопки. Процесс этот занимает не много времени, и главное, что таким способом можно исключить на 90% вероятность поломки лобзика в неподходящий момент. В материале представлен видео ролик, как отремонтировать электролобзик от А до Я своими руками. Опираясь на инструкцию в публикации, инструмент всегда будет готов к работе.

Где купить запчасти для электролобзика

Если читаете материал, то вы на правильном пути в поиске запчастей для электрического лобзика. Любая неисправность не обходится без необходимости замены деталей или целых механизмов. Любые виды запчастей к электролобзикам представлены в интернет магазине Цилиндр. В каталоге сайта запчасти и комплектующие к известным маркам лобзиков — Макита, Бош, Фиолент, Метабо, Диолд, Эдон, Гранд, Энхель, Элтос, Интертул и много других.

В интернет магазине Цилиндр представлены не только запчасти, но и инструменты перечисленных выше марок. Теперь выбрать и приобрести необходимые инструменты, запчасти и комплектующие стало еще проще с магазином Цилиндр. Заходи, выбирай, заказывай и получай товар вместе с массой подарков от интернет-магазина Цилиндр.

Обслуживание и ремонт электролобзика своими руками

Среди ручного инструмента, используемого в домашнем хозяйстве, наиболее популярным является электролобзик. Это устройство с электрическим приводом, предназначенное для получения криволинейного реза.

Спрос определяет предложение. Рынок электроинструмента представлен широкой линейкой как бытовых, так и профессиональных моделей от отечественных и зарубежных производителей. Любое оборудование требует технического ухода и ремонта в случае необходимости.

На примерах реальных поломок и методов их устранения, представленных в данной статье, пользователь узнает о ремонте электролобзиков от разных производителей в целом.

Устройство лобзиков с электрическим приводом и их неисправности

Конструкция электролобзиков разных фирм мало отличается. Состоит он из корпуса, подошвы, пильного полотна, механизма режущего инструмента, редуктора и электродвигателя, приводящего в движение рабочий орган инструмента.

Различие в моделях того или иного изготовителя заключается в конструктивных особенностях некоторых узлов. Закономерно то, что неисправности и причины их возникновения тоже идентичны.

Знание наиболее часто встречающихся отказов электроинструмента и профилактических мер по их предупреждению поможет и начинающему мастеру, и опытному профессионалу.

Среди характерных выходов из строя лобзиков с электрическим приводом можно выделить:

1. Кривизна пиления.
2. Изменение формы или разрушение опорного ролика.
3. Поломка узла крепления режущего инструмента.
4. Повреждение зубчатых колес редуктора.
5. Разрушение или искривление опорного штока.
6. Поломка зубьев на цанге лобзика.
7. Досрочное изнашивание червячной передачи якоря.

Типичные отказы электроинструмента и меры их предупреждения

Электролобзик предназначен для выполнения черновых криволинейных резов, потому говорить об идеальности пиления не стоит. Хотя в моделях ручного инструмента от разных производителей этот показатель тоже разный. Пользуясь дешевыми моделями, на это особого внимания не обращают, и рез получается совершенно кривой. Бороться с этим нужно в сервисных центрах, но можно попробовать избавиться от кривизны в домашних условиях.

Опорный ролик может сломаться при использовании пильных полотен плохого качества или затупленного инструмента. Применение режущего инструмента в несоответствующем режиме нагрузки. Результатом может стать заклинивание или распил опорного ролика.

Во избежание такой проблемы, нужно пользоваться хорошо заточенными режущими полотнами допустимого качества, соблюдая оптимальные режимы резания и следуя рекомендациям завода-изготовителя.

Как правило, узлом безинструментальной фиксации пильного полотна оснащаются почти все модели электролобзиков. Это упрощает процесс смены режущего инструмента. Но эксплуатация механизма в условиях постоянной запыленности приводит к попаданию в него древесной стружки, а это приводит к выходу устройства из строя.

С целью исключения поломки узла, его необходимо постоянно очищать от пыли и смазывать специальным составом типа WD-40. В процессе эксплуатации необходимо использовать пылесос, подключая его к инструменту.

Выход из строя элементов редуктора является следствием попадания через вентиляционные отверстия древесной пыли. Здесь, как и в предыдущем случае, не обойтись без пылесборника.

Поломка или изгиб опорного штока происходит в процессе неаккуратного использования электроинструмента. Это может случиться при его падении или ненамеренном столкновении корпуса электролобзика, непосредственно опорного штока с выступающими элементами обрабатываемых поверхностей.

Разрушение зуба на цанге лобзика с электрическим приводом может произойти только по вине исполнителя. К этому приводит попытка затянуть по невнимательности не до конца вставленное режущее полотно.

Червячная передача якоря не прослужит долго, если начинать процесс резания до выхода двигателя инструмента на оптимальную мощность. Чтобы продлить срок службы механизма, не стоит начинать работу до достижения полных оборотов двигателя.

Электролобзик Интерскол: исправление кривизны пиления

Стоит обратить внимание на электролобзик Интерскол отечественного производства. Его выпускают в Ижевске. Для бытового пользования это вполне приемлемый вариант. У него много положительных качеств, и самым впечатляющим является невысокая стоимость. Но есть и недостатки.

Замена быстросъемного крепления пильного полотна

Это кривизна пиления. В чем заключается проблема, и можно ли от нее избавиться? Виной всему стало быстросъемное крепление пилки. Дело в том, что оно рассчитано на пильное полотно максимальной толщины. Весь режущий инструмент меньшей толщины в креплении просто болтается.

Как выйти из сложившейся ситуации? Нужно заменить быстросъемное крепление на простой девайс с обычными болтами. Сделать его несложно. Нужно взять квадратной прут, отрезать две заготовки, просверлить в них отверстия и соединить двумя болтами М5 с гайками. Процедура крепления пильного полотна несколько усложнится, но инструмент будет давать ровный рез.

Доработка конструкции лобзика

Кроме этого, можно доработать саму конструкцию инструмента и ограничить движение пилки в поперечной плоскости.

Для этого нужно:

• взять листовой алюминий и вырезать пластину по размеру подошвы электролобзика;
• в передней части заготовки необходимо сделать вырез по размеру рабочей зоны режущего инструмента. Все кромки обработать напильником, на внутренних продольных кромках выреза сделать скосы;
• из оргстекла нужно вырезать пластину по размеру рабочей зоны пильного полотна. Обработать все острые кромки напильником, а на наружных продольных кромках сделать обратные скосы;
• алюминиевую пластину необходимо разметить под ее монтаж на подошву электролобзика. Просверлить отверстия и сделать фаски под установку винтов крепления с потайной головкой;
• кусочек оргстекла нужно вставить в алюминиевую пластину, предварительно сделав распил по месту его положения.

Теперь при работе пильное полотно будет ограничиваться в поперечном движении практически в зоне реза, что придаст ему еще большей прямолинейности.

Электролобзик Диолд: бюджетный вариант для домашнего хозяйства

Другим, не менее востребованным производителем отечественного электроинструмента, является смоленская компания Диолд. Электролобзики отличает низкая цена и довольно приличное качество. Для домашних работ это вполне подходящий бюджетный вариант.

Ремонт опорного ролика

В нем тоже есть моменты, которым стоит уделить внимание. Первое – это опорный ролик. Со временем, а это примерно год, он начинает терять круглую форму. Причина – материал ролика или технология его изготовления. Он обладает недостаточной твердостью.

Его ремонт заключается в замене. Все же лучше не изобретать велосипед, а приобрести оригинальный ролик от производителя или отнести инструмент в сервисный центр, особенно если он на гарантии.

Если такой вариант не подходит или невыполним, то можно реанимировать лобзик при помощи подручных средств. Для этого понадобится обычный болт М5 с гайкой. В данном случае болт будет служить осью, поэтому на нем нужно сточить резьбу, а гайка роликом, в ней по образующей необходимо прорезать паз по толщине пильного полотна.

Идеально это делать на токарном станке, но можно использовать и инструмент, который есть под рукой, например, дрель и диск угловой шлифмашинки. Диск нужно зажать в тиски, болт с гайкой – в дрель и нарезать паз. Вариант ремонта не идеальный, но имеет право на жизнь, так как проверен на практике.

Обслуживание пусковой кнопки

Еще один нюанс в использовании электролобзика Диолд – попадание древесной пыли в кнопку пуска. Происходит это по причине отсутствия герметичности, и пыль, попадая внутрь кнопки, препятствует прохождению тока. Решением проблемы будет периодическая, не реже одного раза в год, чистка контактов.

Электролобзик Метабо: идеальный по качеству, но сложный в ремонте

Одним из лучших электролобзиков, представленных на мировом рынке, являются модели немецкой компании Метабо. В нем хорошо все. Большая мощность, алюминиевый корпус, устройство маятникового хода. К тому же, инструмент напичкан электроникой, позволяющей настраивать лобзик на индивидуальные программы для каждого вида реза. А рез просто идеальный и по качеству, и по прямолинейности. Электроинструмент Метабо – это лучший электролобзик на сегодняшний день.

Но не вечный. Поломки случаются и здесь. Причины могут быть самые разные. Но как показала практика, слабым местом является механика. После значительных нагрузок, а в частности, пиления металла, она может выйти из строя.

Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. Для восстановления инструмента все запчасти лучше приобрести оригинальные, а сборку выполнить в сервисном центре силами специалистов.

При самостоятельной сборке электролобзика Метабо нужно в обязательном порядке наносить на все трущиеся поверхности смазку Castrol LMX с добавлением пластичной смазки РиМЕТ в соотношении 3:1.

Электролобзик Фиолент: основные причины отказа

Рассмотрим еще один бюджетный вариант электролобзика – крымский Фиолент. Это вполне приемлемая модель и по цене, и по качеству. В эксплуатации электролобзика возникают две проблемы. Это возможный выход из строя штока в ходе некорректного обращения с инструментом и недостаточная или безграмотная смазка.

Замена штока

В первом случае, чтобы избежать данной поломки, достаточно внимательно и аккуратно обращаться с инструментом. Но если все же это произошло, придется выполнить замену поврежденного штока. Для этого нужно:

1. Убрать крышку корпуса, открутив 4 винта.
2. Снять со штока шайбы прямоугольной формы и удерживающие направляющие.
3. Выкрутить 4 болта и демонтировать крышку механизма. Под ней находится маховик и непосредственно шток.
4. Открутить по 2 винта, снять нижний и верхний держатели штока. Последний с пружиной, поэтому нужно убирать его аккуратно.
5. Демонтировать разрушенный шток с направляющими шайбами.
6. Смазать маховик и эксцентрик специальной смазкой для редукторов.
7. На новый шток надеть направляющие шайбы и установить на место.
8. В нижней части штока закрепить держатель пильного полотна.
9. Установить верхний и нижний держатель, прикрутить крышку механизма и поставить шайбы и удерживающие направляющие.
10. Вставить режущий инструмент и провести тестирование лобзика на холостом ходу и под нагрузкой. Если проверка не выявила отклонений, установить крышку корпуса.

Смазка инструмента

Во втором случае все намного серьезнее. Казалось бы, что сложного в смазке? Но ввиду того, что инструмент постоянно работает в экстремальных условиях, попадания древесной пыли внутрь устройства не избежать, приходится проводить сервисные работы по интенсивности эксплуатации, но не реже одного раза в год.

Смазать нужно все сопрягаемые детали и узлы. Для этого нужно разобрать электролобзик. Но если в первом случае вы, к примеру, ограничились только демонтажем штока, то теперь разбираем инструмент полностью и перемазываем все трущиеся поверхности деталей.

Для смазки производитель предлагает Литол 24, но он в редукторе электролобзика работать не будет, ввиду своей густой консистенции, поэтому его, как правило, смазывают маслами. Можно соединить Литол 24 с графитосодержащей смазкой Феол 2У в соотношении 3:1.

Доработка конструкции

Однако следует учесть, что теперь текучесть смазочной смеси выше, и после некоторой наработки она начнет попадать в ротор двигателя. Причиной тому является левосторонняя передача. При вращении ротора смазочная смесь захватывается зубьями и как по шнеку подается к ротору. Маслоотбойник, установленный внутри корпуса электродвигателя, не выполняет своих функций. Теоретически он должен отбрасывать поступающую смесь, но на практике этого не происходит. Это свидетельство несовершенства конструкции, предложенной производителем.

Чтобы избежать этой проблемы, необходимо сделать некоторую доработку. А точнее, поставить маслоотбойник не внутри, а снаружи корпуса электродвигателя. При этом, чтобы улитка маслоотбойника работала и отбрасывала масло, ее переворачивают.

Еще один нюанс. Диаметр посадочного отверстия Ø 9 мм, а диаметр наружной части маслоотбойника Ø 9,2 мм – он идеально перекроет проход для смазочной смеси. Но при его установке нужно приложить определенное усилие и насадку в виде трубы подходящего размера.

Кроме этого, на задний подшипник якоря целесообразно установить пылезащитную шайбу. Она убережет его от древесной пыли и продлит срок службы.

После этого необходимо собрать смазанный лобзик и протестировать его на работоспособность. После наработки 10 часов нужно проверить инструмент на предмет попадания смазки в корпус электродвигателя. Если все сделано верно, то такая опция исключена.

Электролобзик Bosch: высокая цена и дорогостоящий ремонт

И конечно же, Bosch. Электроинструмент этого производителя отличается высоким качеством комплектующих, сборки и длительным сроком эксплуатации при условии бережного отношения. Есть у него и недостаток – цена. Причем дорого стоит как изделие в целом, так и запчасти.

Следует отметить, что инструмент компании Bosch практически не ломается, но есть некоторые нюансы, которые появляются в ходе длительной эксплуатации. Например, износ щеток электродвигателя, выход со строя регулятора оборотов или устройства крепления пильного полотна. Бывают аварии и посложнее, выход со строя штока или якоря, но это, скорее, от некорректного обращения.

Как и в случае с Метабо, электролобзики Bosch лучше ремонтировать в сервисных центрах. Там установят оригинальные запчасти и дадут гарантию на выполненный ремонт. Но это дорогое удовольствие.

Ознакомившись со статьей, пользователь получил теоретические знания об отказах в работе электролобзиков. Теперь в случае поломки он сможет определить причину и принять правильное решение, а может, даже выполнить мелкий ремонт.

Ремонт электрического лобзика своими руками

Электрический лобзик в отличие от дрели, применяется не так часто в хозяйстве, но когда возникает необходимость его применения для распила листового материала, инструмент должен быть к этому готов. Прибор состоит из разных деталей, от исправной работы которых зависит работоспособность всего инструмента. Если одна деталь дает сбой, то потребуется отремонтировать лобзик, с чем вполне может справиться каждый мастер.

Разбираемся с конструкцией электрического лобзика и принципом его работы

Ремонт лобзика будет проще сделать, если знать, из чего состоит этот инструмент, и как он работает. Зная конструкцию и принцип функционирования, не возникнет никаких трудностей с ремонтными работами. Первоначально выясним главные составляющие рассматриваемого электроинструмента:

1. Корпус — обычно он представлен из ударопрочного пластика. Это основа прибора, внутри которой располагаются составные детали
2. Электромотор — это двигатель переменного тока коллекторного типа
3. Редукторный узел — передаточный механизм, посредством которого происходит превращение вращательной энергии в возвратно-поступательные движения
4. Шток или штифт со шпинделем для закрепления рабочих насадок. Шток представляет собой цилиндрический вал, который соединен с пластиной. Вал находится внутри неподвижной рамки, в которой происходит его перемещение

Все эти детали представляют собой электроинструмент, посредством которого можно распиливать листовые материалы из дерева, металла, пластика и даже бетона. Для этого применяются соответствующие виды пильных полотен, которые крепятся в патроне (шпинделе) электроинструмента. Лобзик применяется не только для прямого реза, но еще и для вырезания фигурных отверстий в листовом материале.

Принцип работы электрического лобзика заключается в трансформации электрической энергии в механическую силу. Схема работы рассматриваемого электроинструмента заключается в том, что на электродвигатель подается переменный ток, посредством которого начинает вращаться якорь. На валу якоря закреплена шестерня, посредством которой происходит передача вращательных движений на редуктор. Редуктор маятникового типа соединен со штоком, который движется вверх и вниз. При закреплении полотна в шпинделе инструмента, оно будет совершать аналогичные возвратно-поступательные движения, обеспечивая распиливание материала.

Для упрощения работы и расширения функционала инструмента, в конструкции лобзика устанавливается пусковая кнопка, регулятор оборотов и прочие дополнительные функции. При эксплуатации инструмента возникают его поломки, которые можно устранить двумя способами:

• Отремонтировать путем очистки, смазывания или доработки
• Замена — это наиболее распространенный способ ремонта, так как при поломке редуктора, штока или двигателя, они нуждаются в использовании новых деталей

В материале описаны все виды поломок электролобзиков, а также их способы самостоятельного ремонта. Чтобы отремонтировать лобзик, вовсе не обязательно для этого сдавать инструмент в мастерские и сервисные центры. Однако помните, что если гарантийный срок еще не закончился, то лучше не торопиться заниматься самостоятельным ремонтом, так как эта обязанность производителя или реализующей фирмы.

Это интересно! Любой ремонт электроинструмента начинается с его разборки, но в материале описаны способы, как можно отремонтировать лобзик не разбирая его.

Виды поломок электролобзиков и как их устранить

Избежать поломки лобзика можно, если эксплуатировать инструмент с соблюдением рекомендаций производителя. Для начала вспомним, что инструменты классифицируют на два типа — бытовые и профессиональные. Отличаются они по качеству, поэтому бытовыми лобзиками нельзя долго и часто работать, в отличие от профессиональных. Как выяснить, какого типа лобзик — бытовой или профессиональный? Для этого необходимо взять инструкцию или техническое описание, и прочитать рекомендации производителя. Если производитель рекомендует пользоваться инструментом 15-20 минут, которые чередуются 10-минутными паузами, то этот прибор бытового типа. Профессиональными инструментами можно работать до 2-3 часов непрерывно, не беспокоясь об их перегреве и поломке.

Ломаются одинаково часто лобзики бытового и профессионального типа, а их ремонт зависит от типа поломки. Условно поломки делятся на механические и электрические. К механическим поломкам относятся неисправности редуктора, штока, подшипников и патрона, а к электрическим — двигатель, кнопка, регулятор, сетевой кабель, щетки. Дальше детально выясним виды неисправностей, а также способы их быстрого и правильного устранения.

Поломки электролобзика электрические причины и ремонт

Сначала разберемся с такими дефектами, когда инструмент не запускается. С такой поломкой сталкиваются владельцы инструмента в 80% случаев, поэтому выясним причины и способы устранения дефектов. Перед поиском неисправности лобзика, понадобится вооружиться такими приборами, как мультиметр и пробник.

Если лобзик не включается при нажатии пусковой кнопки — где искать поломку

Когда подключенный в розетку электроинструмент не подает признаки жизни, то поломки могут быть следующих деталей:

1. Отсутствие напряжения в сети. Используя пробник или мультиметр, необходимо убедиться в наличии напряжения в розетке

2. Повреждение сетевого провода — обычно дефект можно выявить визуально в виде нарушения изоляции, но встречаются также поломки повреждения токопроводящей жилы. Чтобы не пришлось гадать, следует воспользоваться мультиметром, и в режиме прозвонки, проверить исправность каждой жилы. Если одна из жил повреждена, но место дефекта выявить при этом невозможно, значит, следует заменить сетевой провод

3. Неисправна кнопка пуска — напряжение на двигатель поступает после нажатия кнопки «Пуск». Эта кнопка состоит из замыкающего контакта, на котором может образоваться нагар. Этот нагар является препятствием на пути и прохождении тока, поэтому инструмент не подает признаков жизни. Устранить такую поломку можно путем разборки кнопки и зачистки контакта. Если кнопка неразборная, или причиной ее неисправности является встроенная микросхема регулятора оборотов, то ее необходимо заменить

4. Защита от перегрева — когда на инструменте перегревается двигатель, то срабатывает защита, которая исключает сгорание силового агрегата. Такие устройства защиты имеются далеко не на всех электроинструментах, но если элемент присутствует, то не исключается, что отсутствие работоспособности прибора связано именно с этой деталью
5. Неисправность двигателя — здесь понадобится тщательная проверка силового агрегата

Когда не запускается мотор электроинструмента, то самое главное — это правильно определить деталь, которая вышла из строя. Кроме отсутствия признаков работоспособности инструмента, к электрическим поломкам относятся и прочие виды неисправностей.

Если двигатель лобзика работает нестабильно — искрит и запах гари как ремонтировать

Распространенной является ситуация, когда лобзик работает нестабильно. Причиной нестабильной работы электромотора лобзика являются такие факторы:

1. Графитовые или угольные щетки стерты или изношены — посредством этих деталей происходит подача электрического тока на обмотку якорь, что заставляет его вращаться. Щетки контактируют с коллекторным узлом, представляющий собой набор медных ламелей или пластин. При износе щеток снижается контакт, поэтому инструмент при работе начинает искрить, появляется запах гари и даже не исключается оплавление корпуса. Устранить поломку можно путем замены щеток на новые
2. Неисправность коллектора — если медные пластины имеют признаки почернения, а также дефекты в виде задиров, сколов и неравномерного износа, то это также является причиной возникновения нестабильной работы двигателя. Признаки нагара на пластинах устраняются при помощи спирта, а для устранения сколов, задиров и перекоса, понадобится воспользоваться мелкозернистой наждачкой

3. Неисправность мотора — если сопротивление в одной из обмоток статора или ротора будет отличаться, то это приведет к нестабильному функционированию инструмента. Для устранения поломки понадобится провести диагностику электромотора, и выявить дефект. Для устранения неисправности понадобится перемотка электромотора или замена неисправной части — статора или ротора
4. Неисправность кнопки — если мотор инструмента работает со сбоями, то не исключается, что причиной этого является выключатель. Чтобы убедиться, что дело не в кнопке, следует напрямую подключить мотор, и проверить работоспособность инструмента. Если признаки неисправностей будут повторяться, значит, причина поломки не в выключателе

Поиск неисправности в электрической части может затянуться, что связано с трудностью проведения диагностических работ. Кроме того, одной из самых дорогостоящих деталей рассматриваемого инструмента является двигатель. Если из строя выходит двигатель, а также имеется значительный износ редуктора, то имеет смысл приобрести новый электроинструмент.

Другие виды электрических поломок лобзиков и их устранение

Кроме вышеперечисленных дефектов, при эксплуатации электроинструмента могут возникнуть другие виды поломок, связанные с электрической частью:

1. Не пилит под нагрузкой. Проявляется поломка, когда при попытке распиливания материала, снижается производительность инструмента. Для устранения такого дефекта понадобится диагностика мотора. Другой причиной может быть плохой контакт в кнопке или значительный износ щеток. Графитовые щетки подлежат замене при износе более 40%-60%

2. Обороты плавают при работе — причиной может быть слабый контакт. Если в процессе функционирования инструмента слышен запах гари, то вследствие слабого контакта возникает оплавление изоляции проводов или корпуса кнопки. Для выявления поломки, понадобится разобрать инструмент и осмотреть его
3. Если при работе искрят щетки — требуется их замена. Недопустимо, когда наблюдается значительное искрение щеток, так как от этого снижается не только мощность инструмента, но еще и возникают следующие негативные последствия — увеличивается нагрузка, а значит, растет ток в обмотках статора и ротора, а также искрение способствует деформированию медных ламелей коллектора. Долго эксплуатировать инструмент с неисправными щетками нельзя, и следует их заменить как можно быстрее. Обнаружить искрение можно через вентиляционные отверстия или щели в корпусе инструмента

Чтобы на лобзике заменить щетки, понадобится разобрать его. На некоторых профессиональных моделях инструментов имеются специальные каналы для быстрой замены. Щетки крепятся в щеткодержателях. Крепление может быть двух типов — в виде защелки или винта. После вывинчивания или отщелкивания щетки, ее необходимо извлечь, отсоединить провод и в аналогичном порядке установить новый графитовый элемент.

Это интересно! Для маломощных электродвигателей применяются графитовые щетки с малым содержанием меди в составе.

Диагностика электромотора или как выявить неисправность статора и ротора

Если возникают подозрения на неисправную работу электродвигателя, то выявить точную поломку можно при помощи проведения диагностических мероприятий. Для этого понадобится мультиметр, а также диагностируемый ротор и статор. Для начала выясним, как проверить на пригодность ротор (он же якорь):

1. Провести визуальный осмотр. Если имеются признаки нагара и деформаций, то высока вероятность того, что деталь сгорела. Осмотреть также необходимо коллекторный узел, на котором недопустимо присутствие нагара, сколов и перекосов. Перекос возникает в случае неравномерного износа щеток
2. Мультиметром измерить сопротивление обмотки якоря. Установить на приборе режим измерения сопротивления 200 Ом или прозвонки
3. Одним щупом следует поочередно прикасаться к коллекторным пластинам, а вторым к стальному сердечнику. Наличие сопротивления говорит о нарушении изоляции. Для устранения неисправности понадобится произвести замену обмотки ротора

4. Если пробой между обмоткой и корпусом исключается, тогда надо проверить ротор на наличие признаков нарушения изоляции. Для этого мультиметром в режиме измерения сопротивления следует произвести проверку качества изоляции между пластинами. Маркером ставится отметка от начала, и после этого проводится поочередная проверка сопротивления между пластинами

5. Величина сопротивления при этом должна быть примерно одинаковой. Отличие величины сопротивления более 10% от стандартного значения говорит о нарушении изоляции. Понадобится перемотать обмотку ротора или заменить деталь полностью
6. Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Однако проверить наличие такого дефекта мультиметром невозможно. Для этого используется специальный прибор, которым необходимо вести по коллектору. Если межвитковое замыкание имеется, то прибор издаст соответствующий звук. Устранить дефект можно путем замены обмотки


Если установлено, что дефект с якорем, тогда его необходимо перемотать или заменить. Если же ротор исправен, тогда переходим к проверке исправности статора — неподвижного механизма, который также состоит из обмотки и стального сердечника из набора тонких пластин.

Алгоритм проверки исправности статора имеет следующий вид:

1. Проверяется отсутствие пробоя обмотки на корпус. Для этого одним щупом надо прикоснуться к выводу обмотки, а вторым к стальному сердечнику. Прибор не должен показывать величину сопротивления, в противном случае уместно наличие пробоя, и требуется произвести перемотку статора

2. Проверяется сопротивление в обмотках, прикасаясь поочередно к ее выводам. Величина сопротивления во всех обмотках должна быть примерно одинаковой величины, что говорит о ее исправности

3. Проверить целостность металлических пластин стального сердечника. Недопустимо наличие их расслоения, поэтому понадобится заменить отдельный узел

Не имеет значения, какой марки лобзик — Интерскол, Макита, Бош, Скилл, Метабо и другие. При покупке нового мотора надо учитывать его параметры и габариты. На двигателях имеется маркировка, по которой необходимо ориентироваться при покупке нового электродвигателя для лобзика.

Это интересно! Отремонтировать электрический двигатель лобзика самостоятельно практически невозможно, так как для этого понадобится перемотать обмотку. Сделать это можно в сервисном центре, однако стоимость такой услуги практически идентична цене новой детали.

Ремонт регулятора оборотов на лобзике инструкция

Практически все модели электрических лобзиков оснащены таким устройством, как регулятор оборотов. Что это и для чего нужно, каждый владелец знает самостоятельно. Конструктивно деталь представляет собой плату, на которой размещено колесико или переключатель.

Посредством перемещения колесика (переключателя) изменяется скорость возвратно-поступательных движений. Воздействуя на колесико, меняется сопротивление, поэтому снижается скорость.

Чтобы отремонтировать регулятор оборотов на лобзике, вовсе не обязательно иметь представление об электронике. Для этого при помощи мультиметра надо проверить исправность всех резисторов и конденсатора. Обычно поломку можно определить внешне, так как при выходе из строя на плате будут обнаруживаться признаки почернений и нагара. На фото выше неисправность заключается в повреждении питающего провода. Вышедший из строя элемент на плате или наконечник провода следует заменить, и на этом весь ремонт регулятора оборотов лобзика закончен.

Это интересно! Если регулятор сгорел, то его следует заменить на аналогичный по конструкции и параметрам.

Механические поломки на лобзиках и как их устранить

К механическим поломкам относятся такие виды неисправностей, как износ подшипников, редуктора, штока и патрона или головки. Поломки механического типа выявить намного проще, чем электрические, и ремонт при этом также сводится к замене вышедшего из строя узла, механизма или детали. Далее рассмотрим все виды механических неисправностей на лобзиках, а также способы их быстрого устранения.

Износ подшипников на лобзике как заменить

Подшипники относятся к расходным материалам, поэтому при их износе, требуется замена. Они не подлежат ремонту, а чтобы продлить срок их службы, следует регулярно не только вносить смазку, но еще и производить предварительную очистку.

Если изношены подшипники, то для их замены понадобится разобрать инструмент, и заменить на аналогичные по маркировке. Выпрессовывание и запрессовывание подшипников на вал ротора осуществляется вручную или специальным инструментом. Перед установкой новых подшипников, рекомендуется внести дополнительную смазку.

Это интересно! Чтобы определить износ подшипников, следует проверить наличие люфта наружной обоймы относительно внутренней.

Ремонт редуктора лобзика и чем его лучше смазывать

Если в процессе работы лобзиком обнаруживается возникновение звука в виде треска, то высока вероятность того, что заклинил передаточный механизм. Поломку редуктора можно выявить визуально, для чего понадобится разобрать корпус, и произвести осмотр. Если на шестернях отсутствуют зубья, то для ремонта понадобится заменить их. Если причиной неисправности является попадание в механизм металлической стружки, то для устранения неисправности понадобится выполнить следующие действия:

1. Снять редуктор с инструмента, и тщательно его очистить и промыть в растворителе или бензине. Это позволит очистить деталь от металлической пыли и крупинок
2. Установить деталь на место, предварительно оценив износ зубьев на шестернях. Если износ сильный, что влечет за собой проскакивание шестерней относительно друг друга, тогда механизм требуется заменить
3. Устанавливая старые или новые шестерни, необходимо внести смазочное вещество в избыточном количестве

Чем лучше смазывать редуктор на лобзике и прочих видах электроинструментов? Для этого можно использовать Литол-24, если ничего нет другого, но если хотите продлить срок службы механизма, тогда рекомендуется воспользоваться специальной смазкой от компании Bosch. Это дорогая смазка, которая не просто снижает трение между деталями, но еще и защищает их от попадания пыли и крупинок.

Это интересно! К каждой модели электроинструмента, производители в инструкции указывают рекомендуемые типы смазывающих веществ для редуктора. Если такой рекомендации нет, или найти такую смазку невозможно, тогда используется универсальное вещество от компании Bosch. Такая смазка продается не только в больших тюбиках, но и компактных упаковках, что позволяет сэкономить.

Кроме смазки Bosch для редуктора лобзика, можно использовать другие варианты, которые несколько дешевле по цене, однако не менее эффективны:

• Optimol Longtime 2 от компании Castrol. Такая смазка стоит несколько дешевле Бош
• Huskey Coolube — является не только самой доступной, но и максимально-эффективной. Если смазка от компании Bosch является дорогой, тогда рекомендуется выбирать именно Huskey Coolube

В специализированных магазинах имеется много других марок, поэтому опираться следует на свой бюджет. И помните, что Литол-24 используется, в крайнем случае, если ничего другого нет. Недопустимо наличие в смазке не только металлической пыли, но и стружки с опилками, которым попадают через вентотверстия. Все засорения необходимо удалить, и после этого вносить смазку, и собирать инструмент.

Это интересно! Если возникает неисправность кронштейна (крепления) в конструкции редуктора, то его следует заменить, как показано на видео ниже.

Замена штока на лобзике пошаговое описание

Выход из строя штока на лобзиках случается в редких случаях, но если это произошло, то он нуждается в замене. Принцип замены простой и незамысловатый, для чего необходимо разобрать инструмент, снять шток и на его место установить аналогичный по конструкции. Здесь самое главное — это найти шток аналогичной конструкции для соответствующей марки инструмента.

Штоки или штифты служат в качестве направляющих, посредством которых создаются возвратно-поступательные движения. После замены вышедшего из строя штока, необходимо также тщательно смазать эту деталь. На шток крепится пилкодержатель, который можно установить вместе с новой деталью.

Это интересно! Штоки на разных моделях лобзиков отличаются по конструкции, поэтому и принцип замены незначительно отличается. Трудности не возникают, если совершать установку новой детали в порядке обратном демонтажу штатной. Чтобы не ошибиться при сборке инструмента, рекомендуется перед снятием деталей делать фото.

Пилкодержатели на лобзиках — слабое звено и его ремонт

Для замены пилкодержателя на лобзиках, не понадобится даже разбирать инструмент. Ведь крепятся они к штоку инструмента посредством одного или нескольких винтов. Однако есть пилкодержатели, для замены которых не обойтись без демонтажа штока с лобзика.

Общая информация о конструкции пилкодержателей на лобзиках имеет следующий вид:

• Устройства классифицируются на два типа — быстрозажимные и обычные. Быстрозажимные более популярны, однако в силу их сложной конструкции, возникают трудности с заменой
• Быстрозажимные головки пилкодержателей классифицируют на три основных вида — радиальные, боковые и фронтальные. Если радиальные головки являются наиболее популярными, то боковые и фронтальные встречаются редко. Однако если инструмент имеет быстрозажимную боковую или фронтальную головку, то запчасти для нее найти будет невозможно. Для этого понадобится заказывать деталь у производителя
• Быстрозажимные радиальные головки пилкодержателей — состоят из основания, которое при смещении, открывает отверстие для закрепления полотен посредством утапливания шариков, а также пружины и стопорных колец для фиксации. Чтобы разобрать головку и снять его со штока, понадобятся щипцы для съема стопорных колец. Конструкция простая и примитивная, а для ремонта или замены не понадобится разбирать весь инструмент
• Пилкодержатели быстрозажимные на лобзиках имеют аналогичный механизм работы, как патроны перфораторов. В основе механизма лежат два шарика, который фиксируют полотна за их выступы

Неисправность головки лобзика выявляется по такому признаку, когда полотна не держатся, и при воздействии на материал, выпадают из крепления. Ниже показан пример изношенного крепления пилкодержателя, который подлежит замене.

Подробное видео описание, как заменить пилкодержатель на электролобзике, представлено в материале.

Как продлить срок службы инструмента

Чтобы рассматриваемый тип инструмента служил долго и не ломался, необходимо регулярно выполнять профилактические мероприятия. Они заключаются в том, что необходимо разобрать инструмент, проверить целостность и исправность всех деталей, очистить механизмы от старой смазки и заменить ее. Нельзя перегружать инструмент работой, для которой он не предназначен.

Ремонтные работы электролобзика следует начинать с поиска неисправности. В 99% случаев удачное выявление неисправности, позволяет исключить поломку быстро и эффективно. Для устранения поломок понадобятся запчасти, купить которые можно в любом магазине инструментов. Уделив пару часов времени, можно подготовить электроинструмент к новому сезону, и не переживать, что он сломается в неподходящий момент.

Публикации по теме

Устройство электролобзика, основные параметры

Электролобзик представляет собой универсальный инструмент, который сегодня применяется для проведения различного рода работ. Это инструмент, который предназначен для резки. В отличие от обычного ручного, электролобзик позволяет работать с самыми различными материалами.

Устройство электрического лобзика.

Устройство электролобзика несложное, но если планируется приобретение инструмента, то необходимо обратить на все его элементы пристальное внимание. Это касается выбора ножовочного полотна, мощности и прочих параметров, которые важны для комфортной и качественной работы.

Элементы конструкции

Основные характеристики бытовых электролобзиков.

Основные элементы электролобзика:

1. Алюминиевая либо стальная направляющая плоскость, которая еще называется опорной плитой. Она позволяет правильно установить угол резки, обеспечить точность, качество, удобство реза.
2. Пилка для резки материала. Она предназначена для выполнения ряда работ с конкретными материалами. Универсальных пилок, которые позволили бы одинаково отлично резать металл, дерево или пластик, нет, но всегда можно подобрать именно те рабочие полотна, которые максимально соответствуют всем требованиям.
3. Электрический мотор, который имеет мощность в 300-900 Вт. Этот параметр позволяет определить, с каким именно материалом можно работать, какую толщину можно обрабатывать. При выборе оборудования на этот критерий не все обращают внимание. Не стоит брать слишком большую мощность, если планируется выполнение бытовых работ, а сэкономленные средства сделают работы с определенными материалами невозможной.
4. Держатель, который обеспечивает правильный и ровный ход.
5. Ролики, которые удерживают механизм, обеспечивают его передвижение.
6. Система, обеспечивающая плавный ход пилки.

Могут присутствовать дополнительные механизмы и системы, работа с которыми становится более простой и легкой.

Обычно дополнительные функции свойственны профессиональным моделям, у бытовых их набор ограничен.

Вернуться к оглавлению

Устройства

Типовые размеры электролобзика.

Чтобы комфортно работать электролобзиком, необходимо сразу предусмотреть, какие устройства для инструмента необходимы. Это не только стандартная пила для выполнения реза, но и иные механизмы:

1. Регулятор реза. Важно, чтобы скорость и параметры реза подбирались индивидуально для каждого используемого материала. В итоге получается ровный и качественный распил именно того типа, который требуется. Самый простой механизм не позволяет выполнять такую регулировку, но если планируется постоянное использование инструмента, то лучше всего выбирать модели с наличием такой функции.
2. Наличие пластиковой защиты для пилки позволяет сделать работу более безопасной. Полотно надежно защищено от самых различных механических повреждений.
3. Автоматическая система сдувания стружки во время работы у электролобзика. Когда выполняется интенсивная работа, то функция удаления стружки непосредственно во время реза является важной. Это позволяет выполнить качественный рез.
4. Наличие улучшенной электроники для управления. Обычные и самые простые модели таких систем могут и не иметь. Если требуется качественная работа, то необходимо подбирать лобзики, которые усиливают мощность, напряжение, сопротивление, силу инструмента.
5. Есть ли возможность освещения рабочей области во время реза. Не все инструменты оборудованы такой функцией, чаще всего именно профессиональные устройства имеют удобную подсветку, которая необходима для работы при плохом освещении, в труднодоступных местах.
6. Наличие систем у электролобзика, которые гасят шум, вибрации, звуки во время резки. Именно такие системы позволяют сделать работу с оборудованием комфортной и удобной. Для окружающих устройство больше не доставляет беспокойства.
7. Наличие защитных покрытий для корпуса и системы для очистки механизма после работы.

Вернуться к оглавлению

Основные параметры

Стандартный набор пилок для электролобзика включает в себя пилки для работы по дереву и по металлу.

Устройство электрического лобзика не такое и сложное. Среди характеристик можно отметить:

1. Мощность мотора. Обычно для лобзика мощность составляет 300-900 Вт, этого достаточно для работы с различными материалами. Чем больше мощность мотора, тем шире диапазон материалов, с которыми может работать оборудование. Например, для бытового оборудования мощность может быть небольшой, а для профессионального этот критерий один из главных при выборе.
2. Частота хода. Этот показатель определяет, с какой частотой будет ходить ножовочное полотно оборудования. При выборе предпочтение лучше всего отдавать таким инструментам, у которых есть устройство регулировки хода. Это позволит не только обеспечить качество реза, но и подобрать скорость, оптимальную для конкретного материала. Например, для доски это может быть одна скорость, а для трубы совершенно другая. Для дерева скорость более высокая, а вот для металла – ниже. Сегодня производители предлагают оборудование, у которых частота хода составляет до 3 000 оборотов за минуту. Регулировка скорости может быть дискретной или плавной, на это надо обращать внимание.
3. Способ питания мотора. Сегодня в продаже имеется оборудование, которое получает энергию от сети или от аккумулятора. Обычно сетевые лобзики используются в быту, а вот устройства со съемными аккумуляторами подходят для любых, в том числе и профессиональных работ.
4. Параметры хода рабочей пилы. При выборе оборудования важно обращать внимание на то, есть ли маятниковый ход, функция очистки рабочей пилы, ускорение либо замедление резки.
5. Электролобзик может иметь функцию замены пилы. Есть модели с ручной заменой и автоматической. В ручном режиме для замены используются специальные винты.
6. Есть ли дополнительное оснащение, функции. Это антивибрационные системы, системы очистки, лазерный уровень, обдув, удаление опилок и многое другое. Такой функционал не всегда может быть необходим для бытовых работ, но если планируется сложная и длительная работа, то лучше всего сразу все предусмотреть.

Вернуться к оглавлению

Оборудование

Чтобы выбрать лобзик для конкретного типа работ, необходимо обратить внимание на полезные советы профессионалов:

Элементы электролобзика, требующие периодической замены или смазки.

1. Важно сначала в точности определиться с тем, для каких именно работ покупается оборудование. Недостаток мощности или неправильно выбранная пила станут причиной того, что работы будут выполнены некачественно. Для простых домашних работ, например, ремонта и резки пластиковых труб, можно купить недорогую бытовую модель, мощность которой не слишком высокая, но достаточная для запланированного круга задач. Для профессиональной деятельности этого будет недостаточно, тут уже потребуется мощное оборудование с большим набором функций. Оно должно отличаться необходимым запасом прочности и надежности в полном соответствии с условиями будущего использования инструмента.
2. Источник питания. Обычно электролобзики представляют собой оборудование, которое питается от электрической сети. Но если работы выполняются в условиях, где подвод питания невозможен, то покупать надо лобзики, имеющие аккумулятор. В быту они применяются крайне редко, в основном предназначены для профессиональных работ. При выборе именно такого аккумуляторного надо обратить внимание на то, какого типа батарея используется, так как от этого зависит мощность, длительность работы без подзарядки.
3. Способ фиксации пилы. Нет универсальной конструкции для крепления рабочей пилы, поэтому выбирать необходимо именно тот вариант, который подходит для конкретного случая. Если не обратить внимание на такое обстоятельство, то может возникнуть ситуация, при которой имеющийся набор рабочих пил не подойдет для купленного инструмента.

Электролобзик – это оборудование, которое используется для распила различных материалов. Конструкция простая, но именно это и обеспечивает надежность и качество исполнения работы. При выборе лобзика необходимо обращать внимание не только на мощность, но и на то, какими особенностями обладают отдельные элементы.
